InWin NR36

Nous l’avons dit en introduction, le InWIn N515 était accompagné dans sa soute du dernier AIO de la marque, le NR36. Il fait aussi partie de la série Nebulla et va apporter une touche cosmique à l’ensemble.

Emballage & spécifications

L’AIO nous montre ses prouesses lumineuses sur la première face de l’emballage. Il apparaît sur fond noir, posé sur une rivière d’étoiles bleues. Nous apercevons le waterblock cylindrique. En son centre, il est surmonté d’un dôme à l’éclairage stellaire. Sur cette face d’emballage, est notifié le nom de l’AIO, le NR36 qui, comme son nom l’indique est en 360mm.

Au dos de l’emballage, InWIn reprend l’ensemble des caractéristiques de l’AIO dans un tableau. Nous apprenons qu’il est compatible avec la plupart des sockets actuels (y compris LGA1700). Nous avons des détails sur le radiateur, le waterblock, la pompe et les ventilateurs. Le produit est garanti trois ans.
À gauche, InWIn laisse de nombreux schémas des éléments de l’AIO avec leurs dimensions. En dessous, nous avons les différents logos inhérents à l’éclairage ARGB (le NR36 est compatible avec les logiciels de carte mère les plus courants), et relatifs aux normes de conformité.

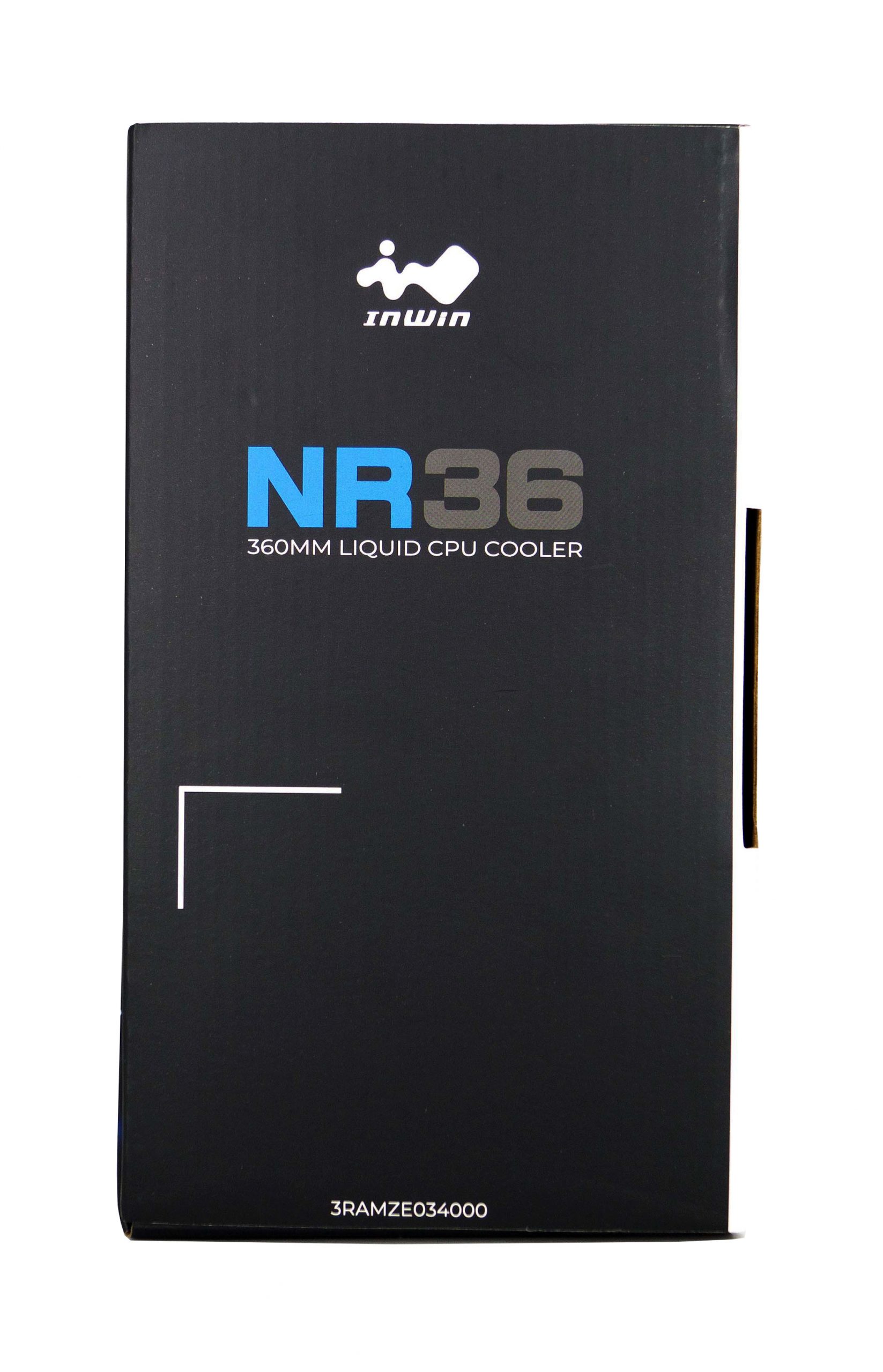

Le premier côté reprend les codes couleur des produits Nebulla : du bleu ciel pour les lettres du produit et un sigle RGB.

L’autre grand côté a deux QR Codes. Ils renvoient vers le manuel d’utilisation et vers le site constructeur. Nous avons des caractéristiques globales :

Le bloc d’eau est orné d’une infinité d’étoiles brillantes et scintillantes,
L’AIO est équipé des nouveaux ventilateurs performants Luna AL120,
Présence d’ailettes à microcanaux à haute densité et grande zone de répartition de la chaleur sur le radiateur,
Conception innovante de l’AIO pour amortir les vibrations et supprimer la pollution sonore,
16,8 millions de combinaisons de couleurs ARGB.

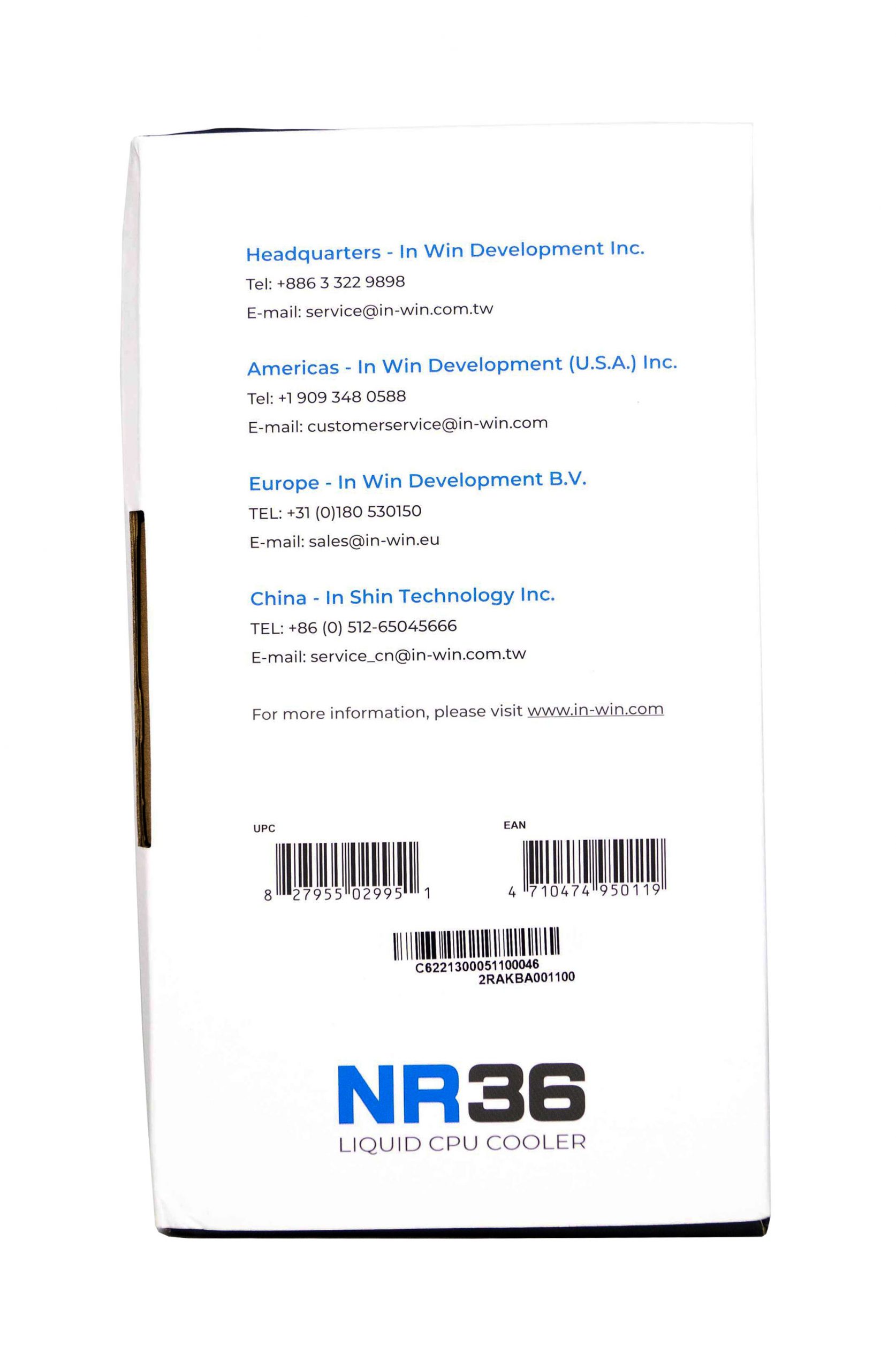

Les petits côtés reprennent les mêmes codes (nom du produit, logo de la marque) ainsi que les différentes coordonnées de InWIn aux quatre coins de la planète.

Contenu

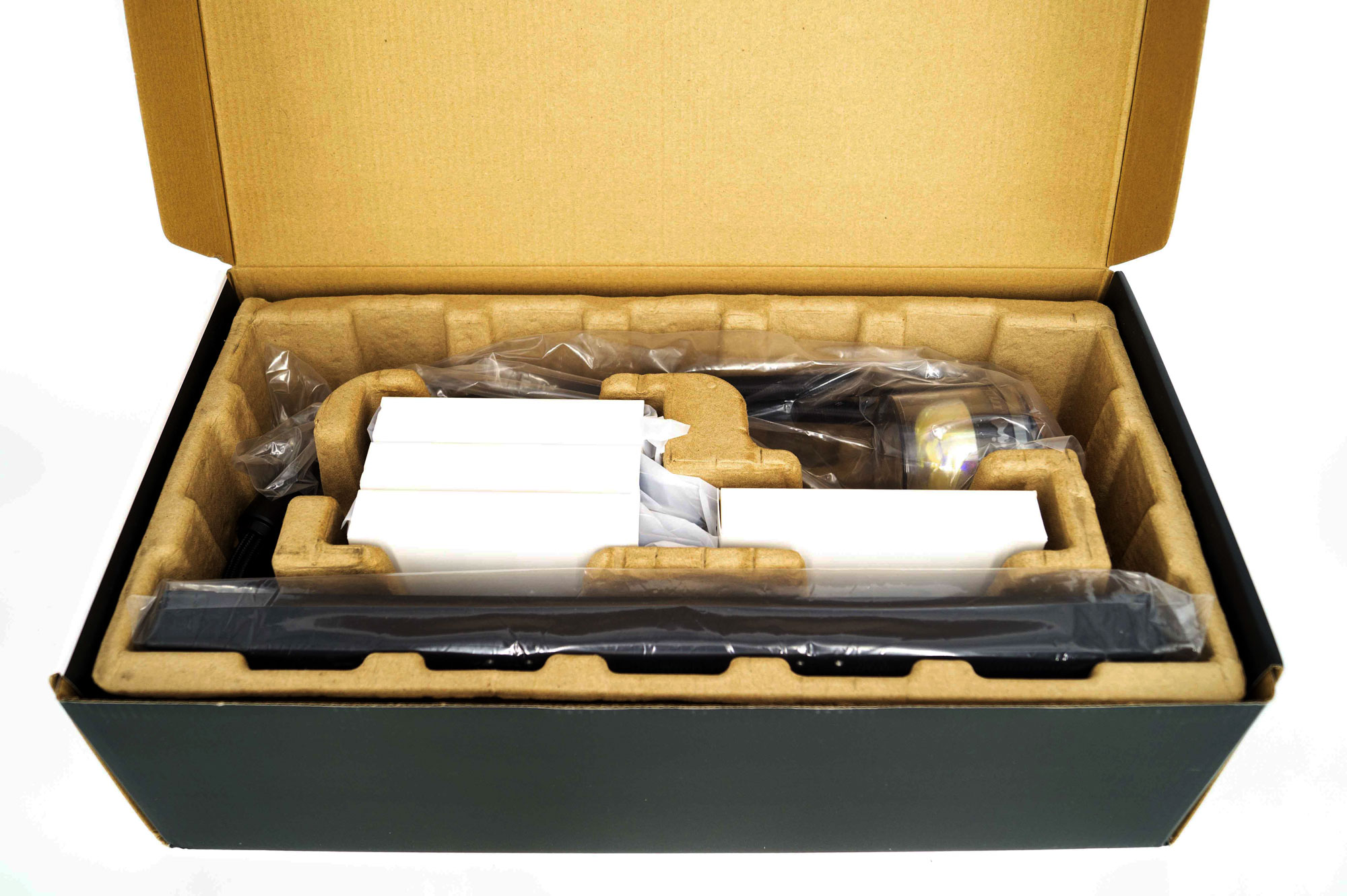

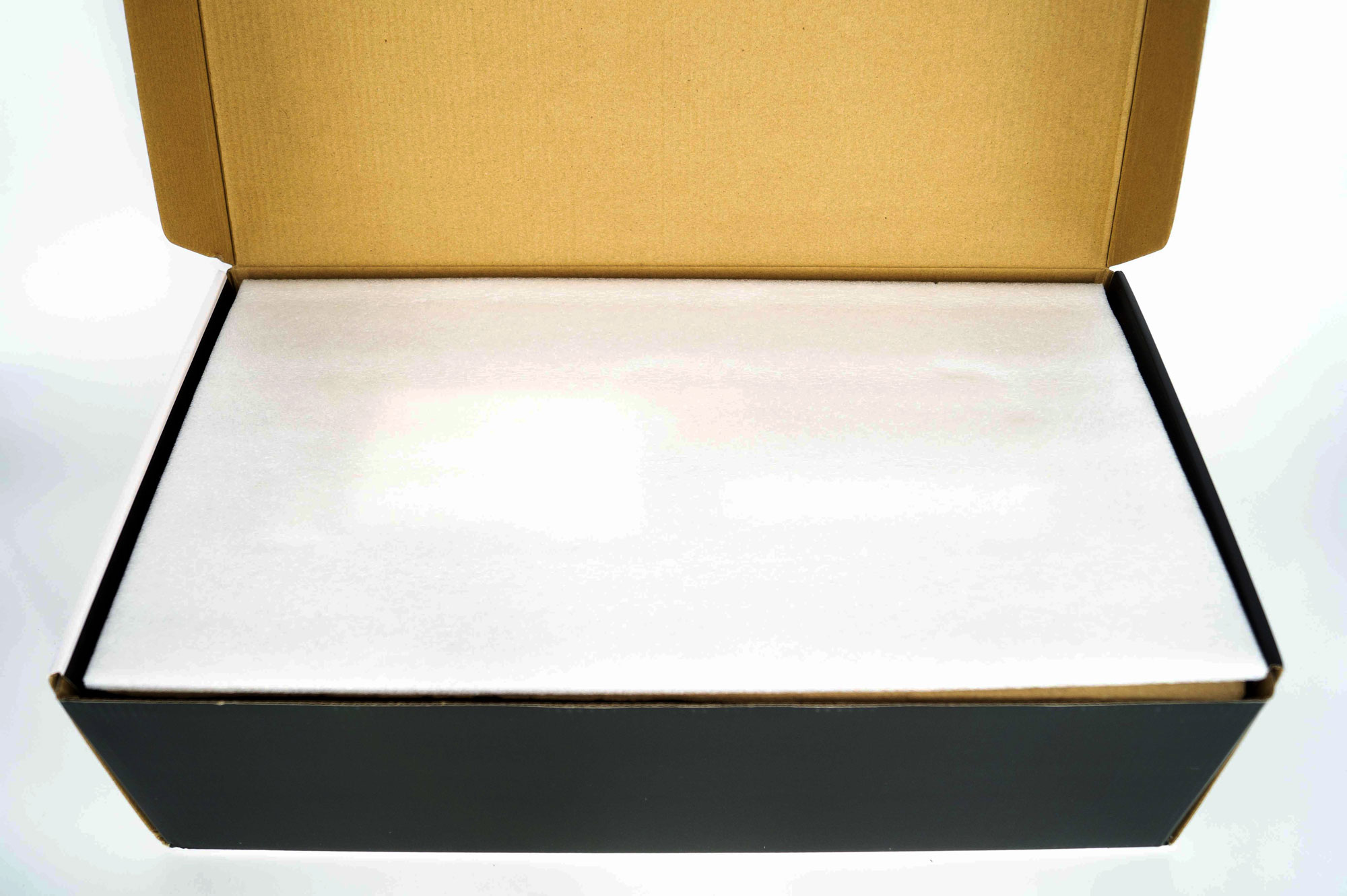

Le NR36 est bien protégé dans son carton. Il est recouvert d’une plaque de mousse et est bien calé dans un carton thermoformé pour éviter tout dommage lors du transport.

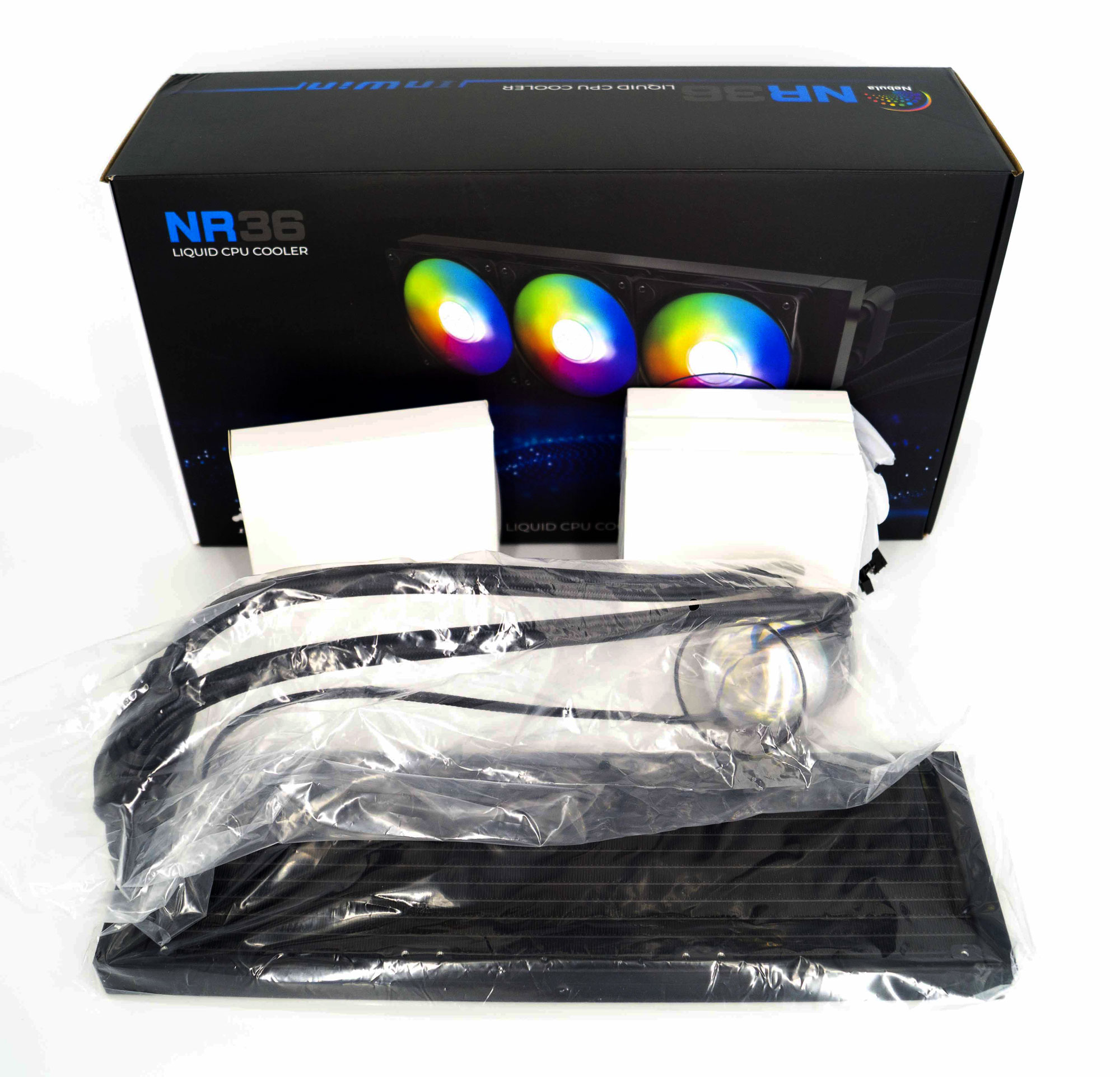

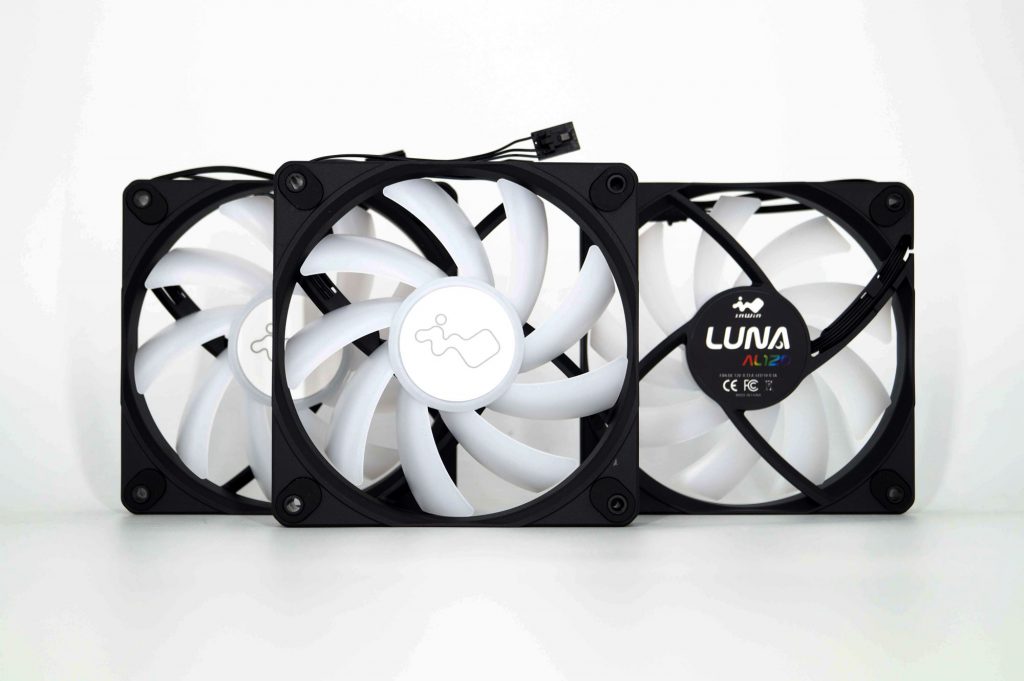

Voici donc les éléments inclus dans le carton du NR36. Nous avons l’AIO, un carton contenant les éléments nécessaires à son installation ainsi que trois ventilateurs Luna AL120. L’AIO est ensaché pour une protection supplémentaire.

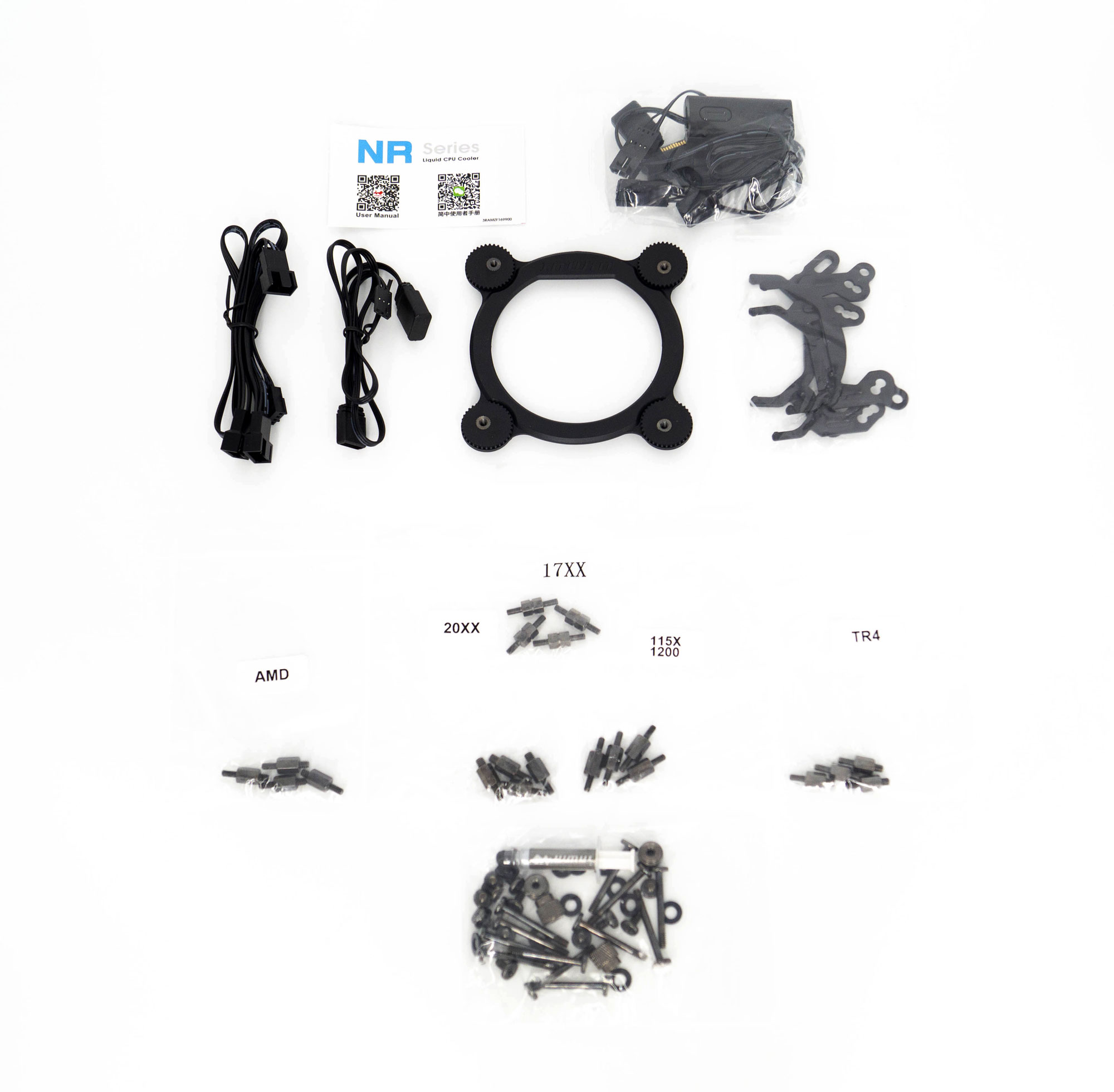

Pour le matériel de montage de l’AIO, nous avons :

Un ensemble de câbles nécessaires au branchement de l’ARGB du waterblock ainsi qu’une commande d’éclairage alimentée en SATA,
Une backplate pour processeur Intel,
Les kits d’installation des processeurs Intel et AMD (étriers, entretoises, vis de serrage),
Un ensemble de vis nécessaires à l’installation des ventilateurs sur le radiateur,
Une seringue de pate thermique,
InWin laisse une carte comprenant les deux QR Codes cités précédemment.

InWin NR36 En Détails

Radiateur

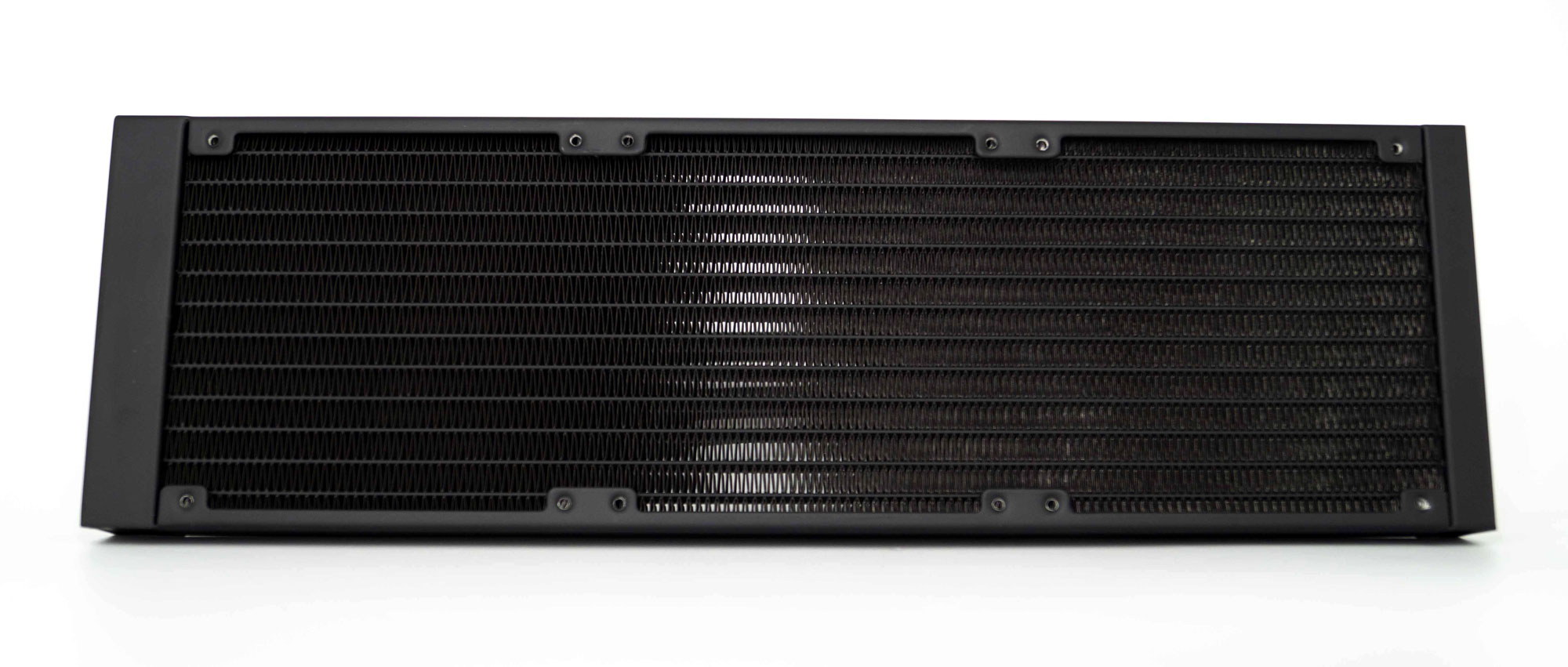

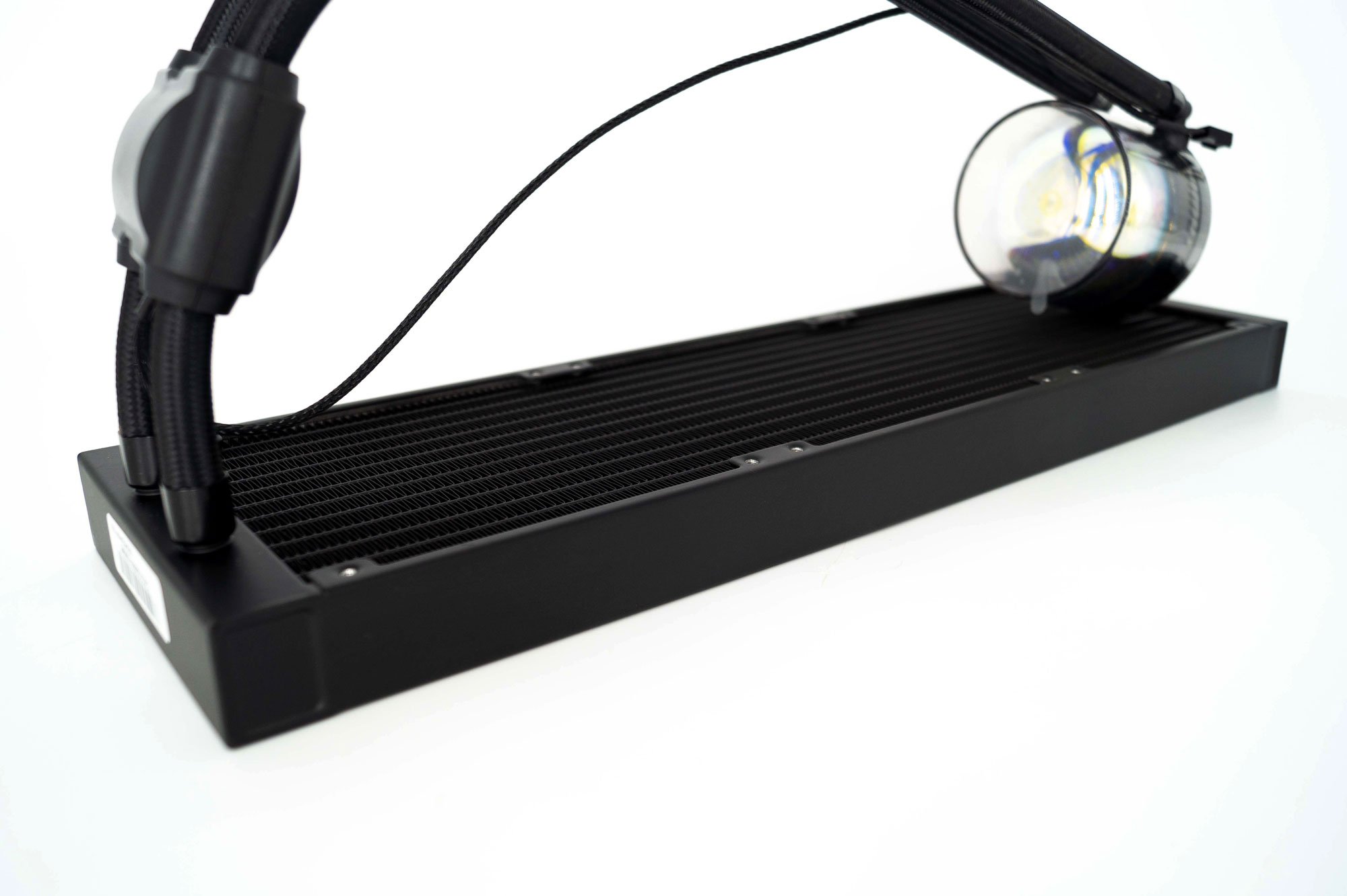

Le radiateur a une belle finition noire, sans rondeur, c’est sobre. Il ne présente aucun défaut.

Entièrement, en aluminium, il mesure 397 x 120 x 27 mm.

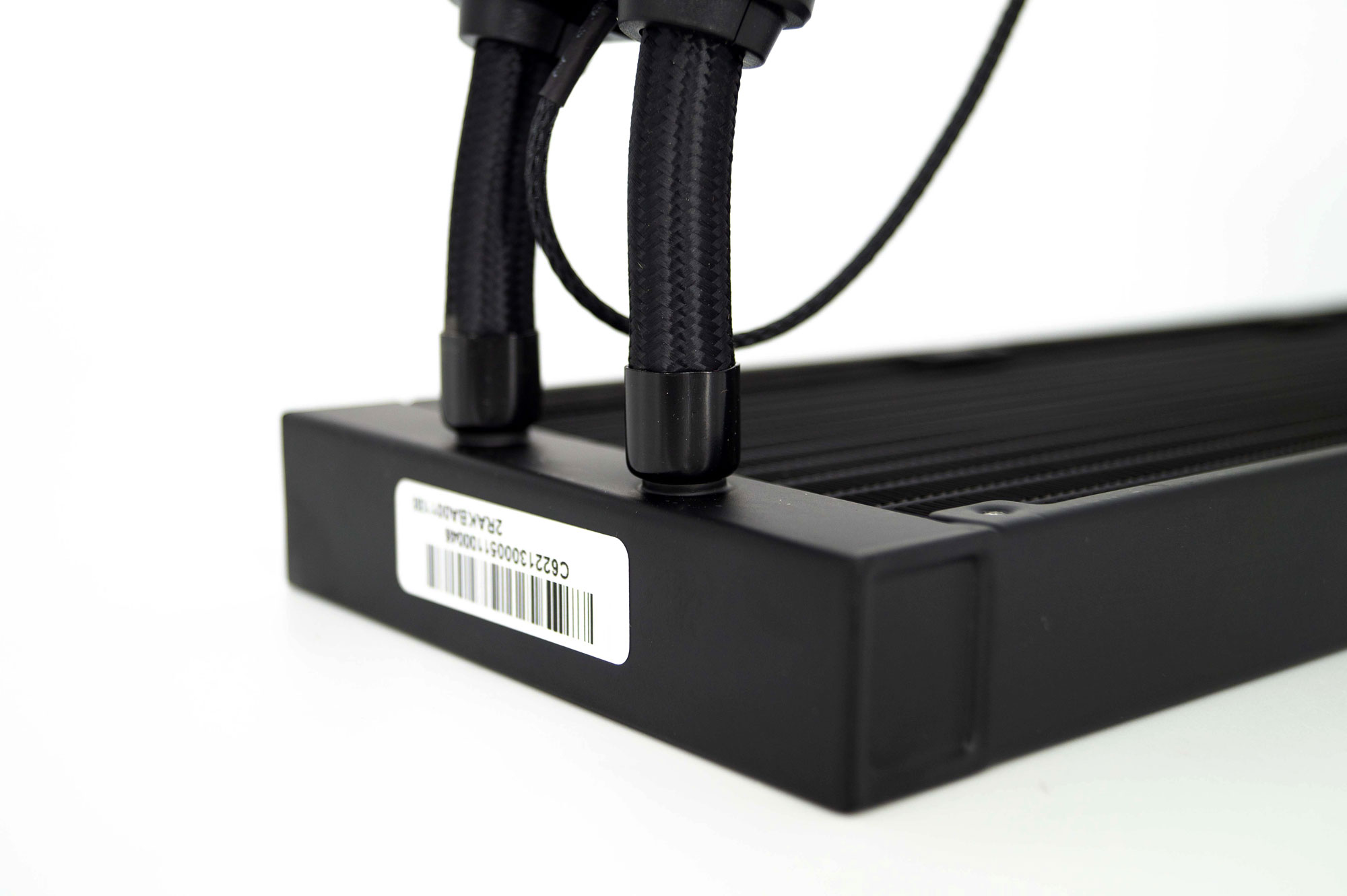

Les tubes sont en caoutchouc avec une gaine tressée en nylon. Ils mesurent 450 mm de long et sont relativement souples. Ils se terminent par deux embouts métalliques à chaque extrémité (côté radiateur et côté waterblock).

Pompe

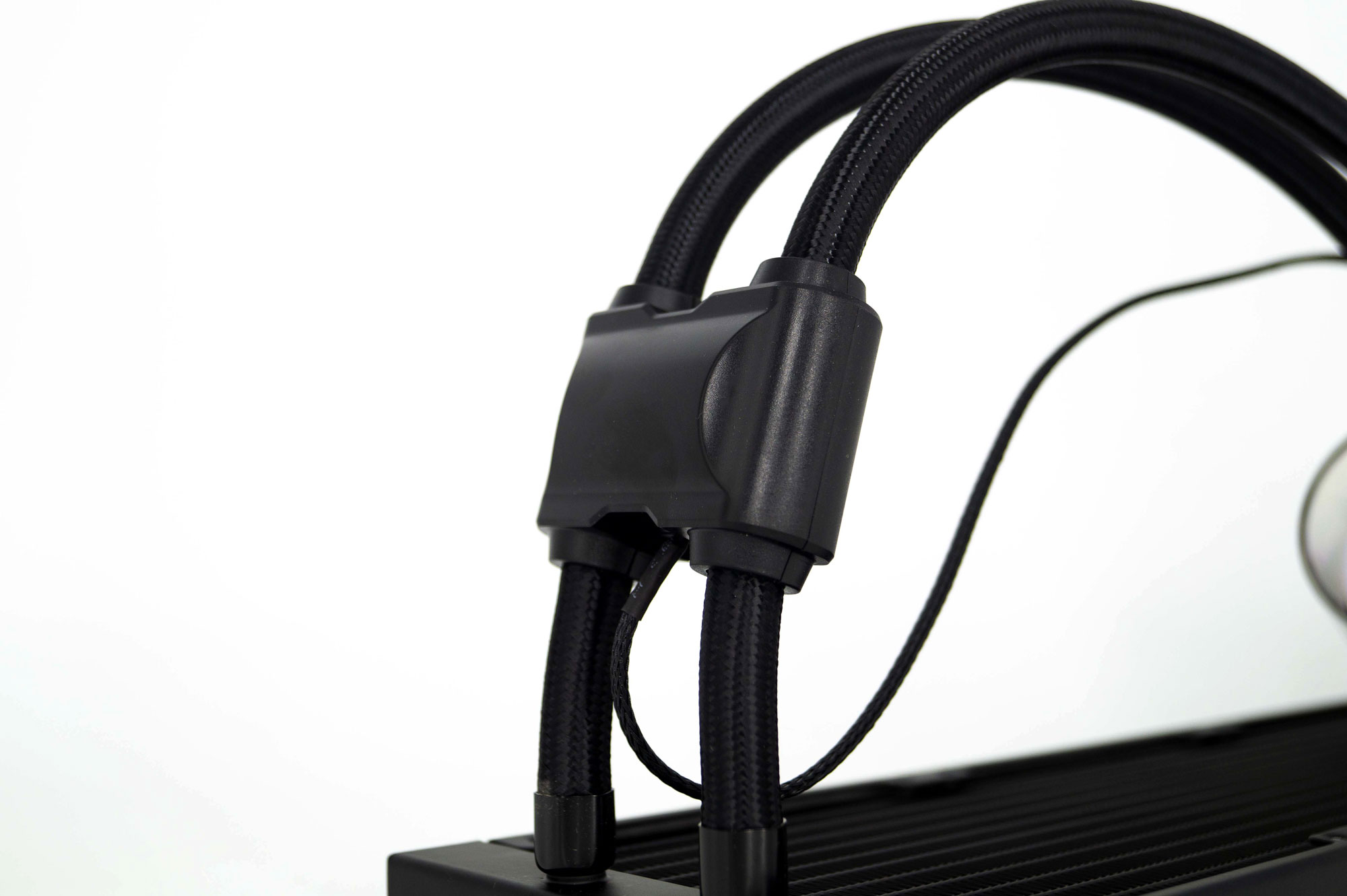

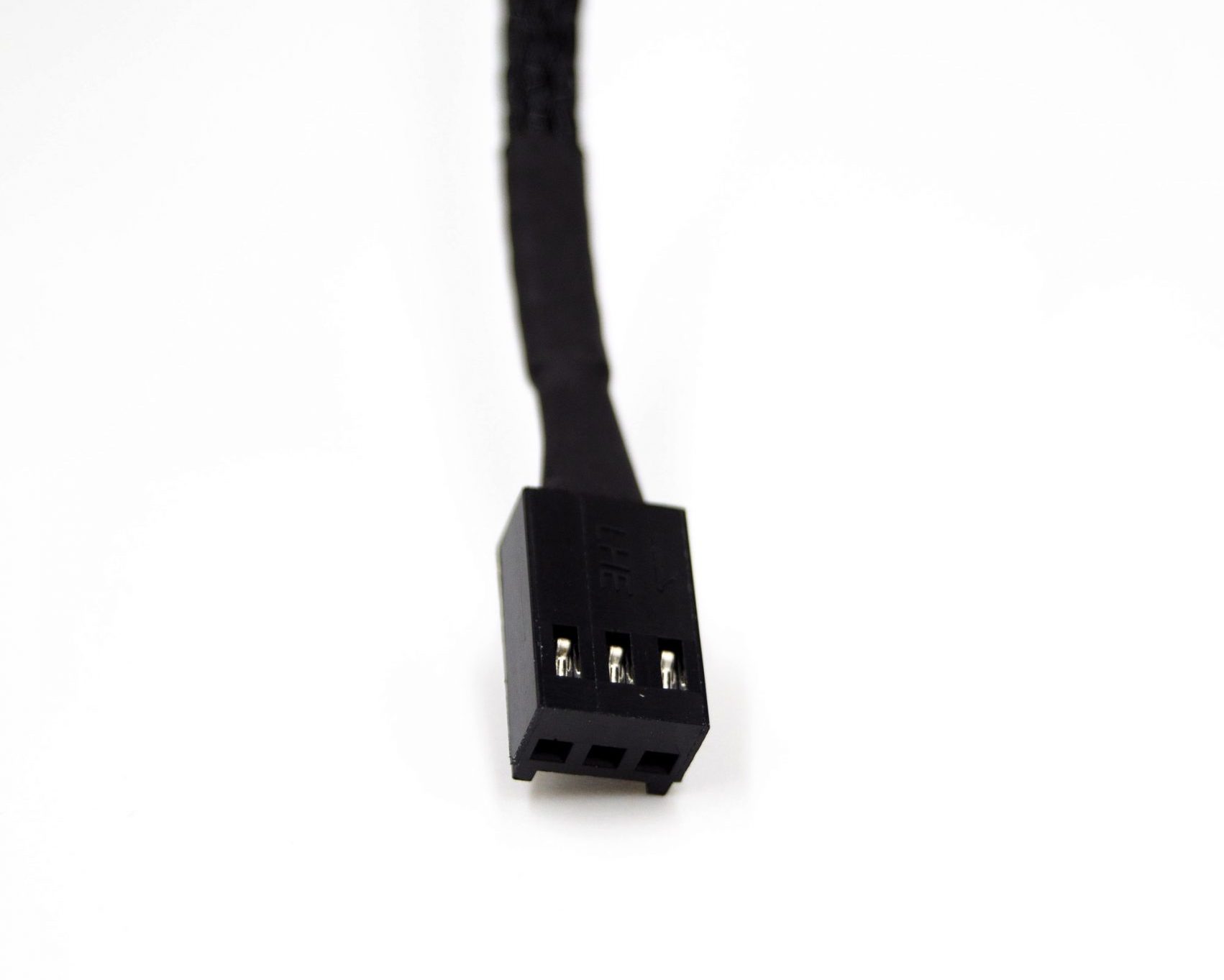

Comme pour sa série d’AIO précédente (les BR24 et BR36), la pompe est déportée sur les tubes. Elle va ainsi minimiser les vibrations et le bruit par rapport aux pompes habituelles incluses dans le bloc situé sur le processeur. Cette pompe mesure 66 x 50 x31 m. Elle tourne à 5200 +/- 10% RPM. Elle se branche à la carte mère sur un port 3 pins.

Waterblock processeur

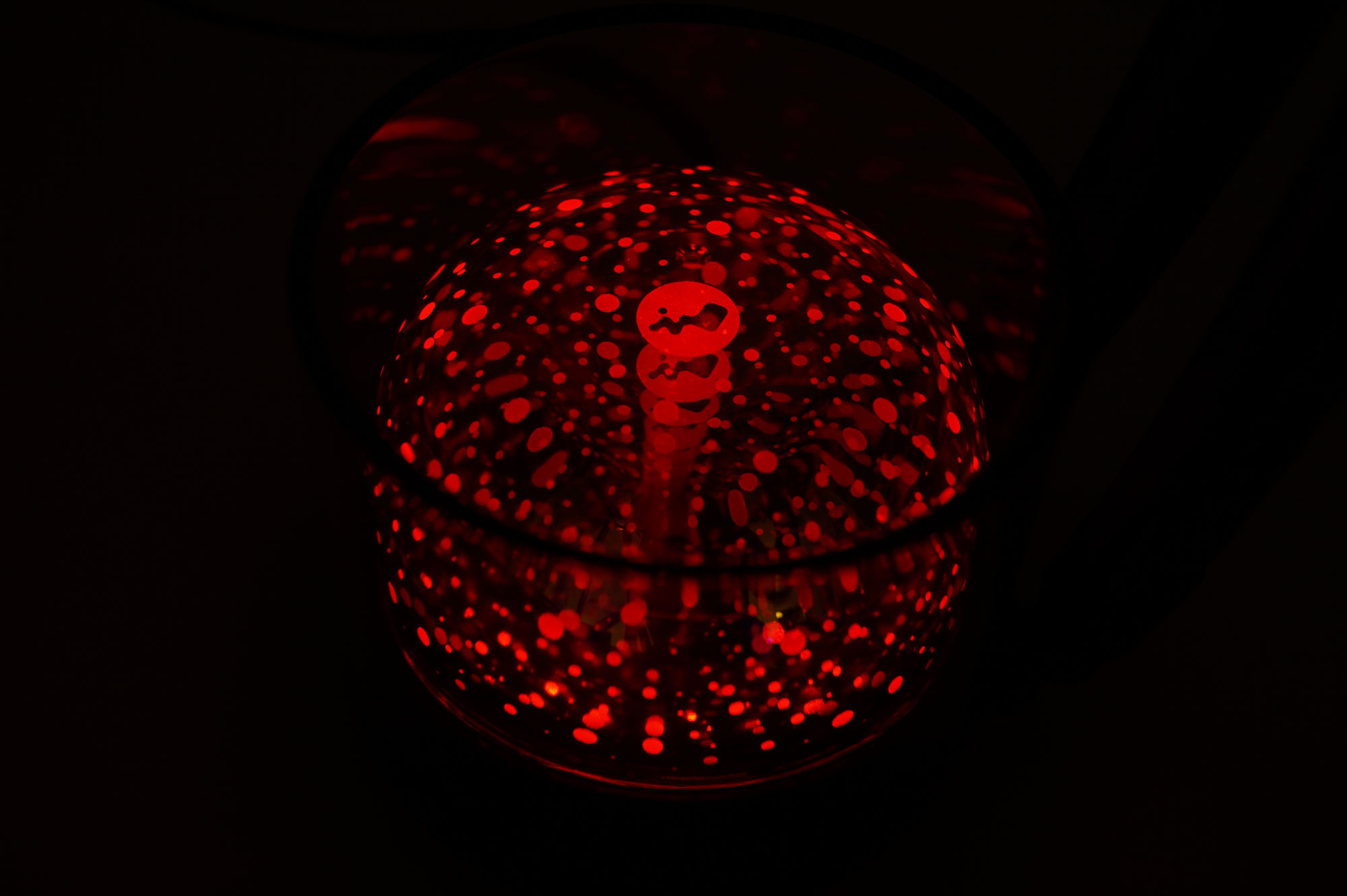

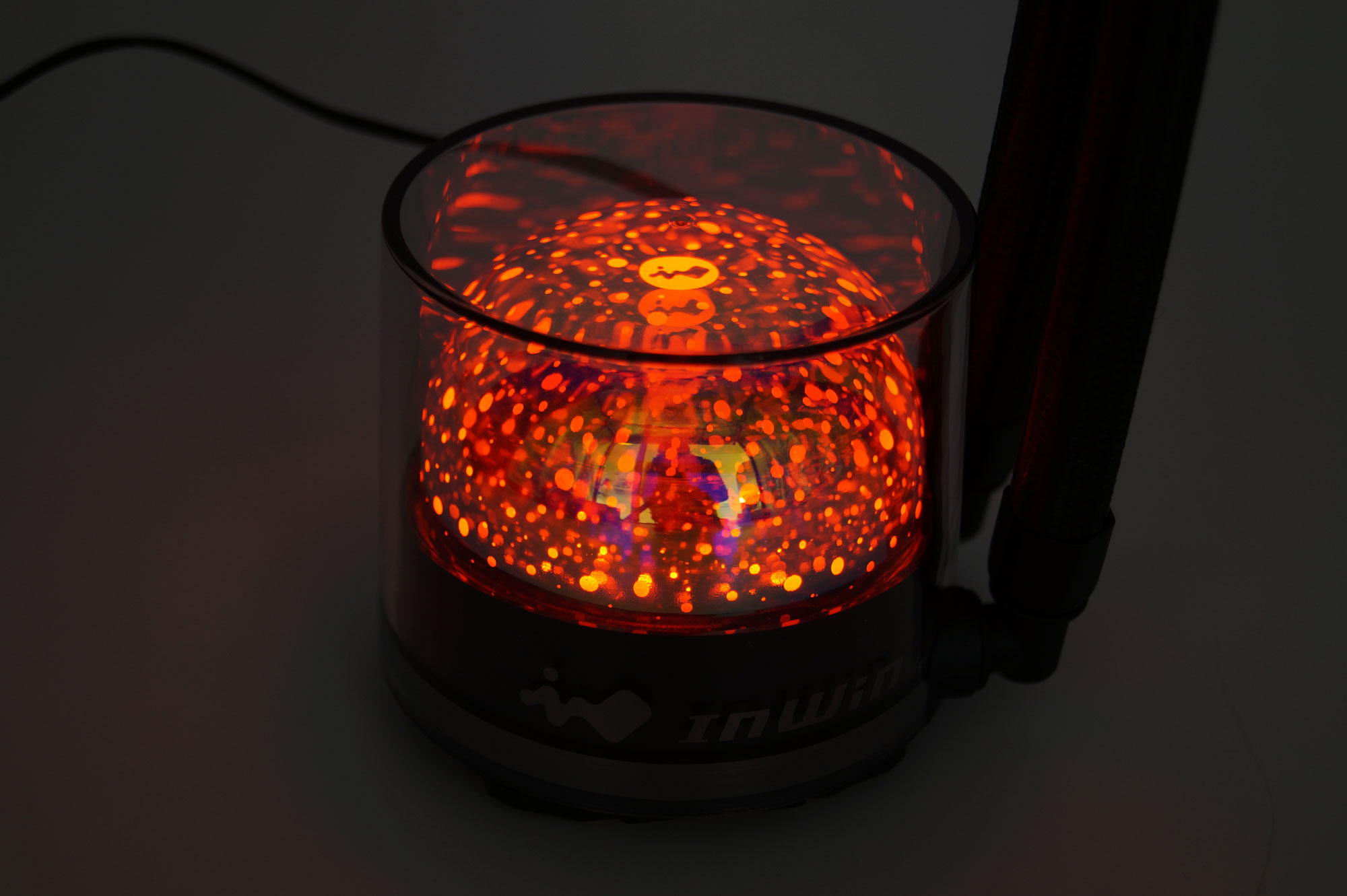

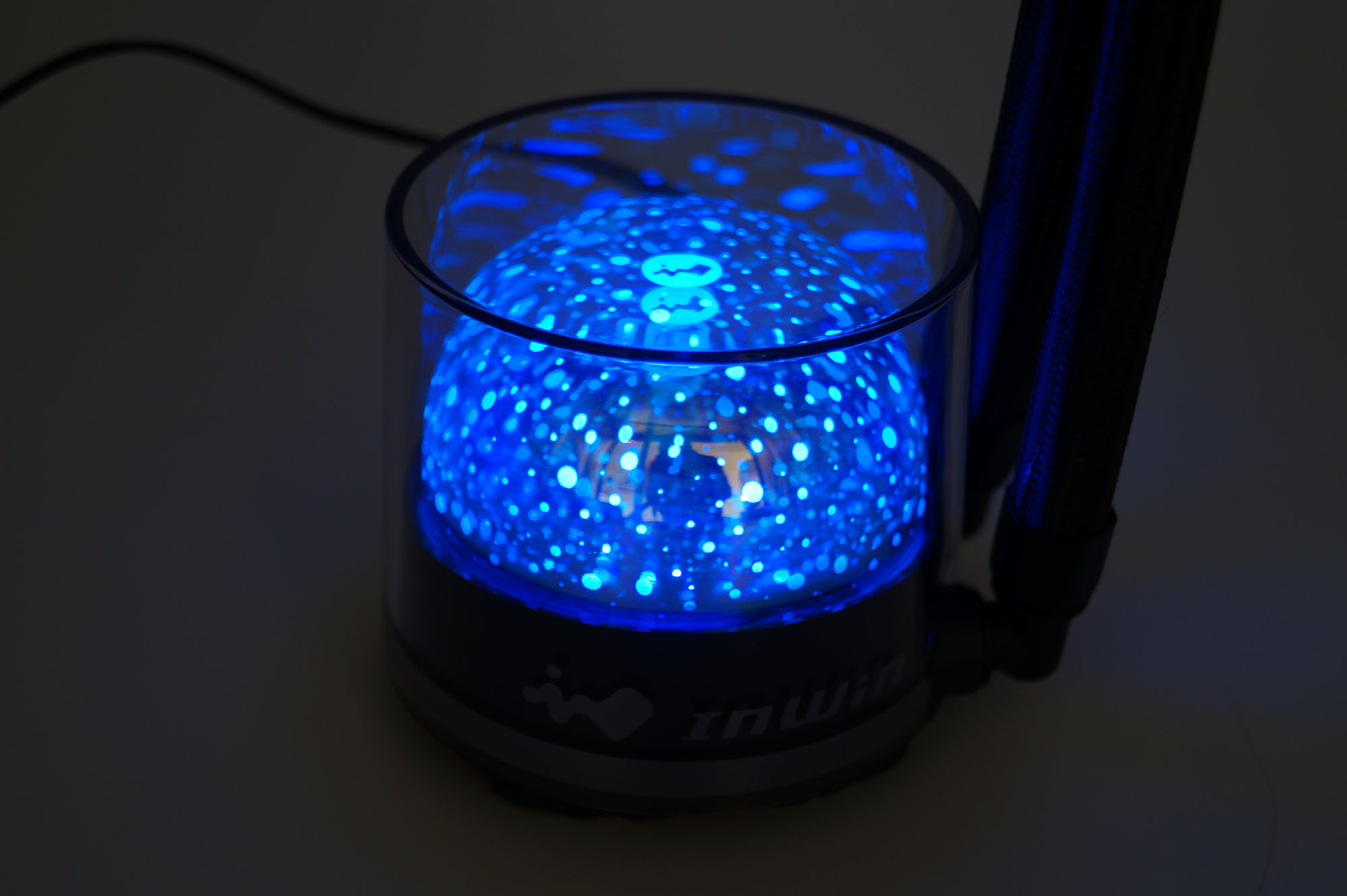

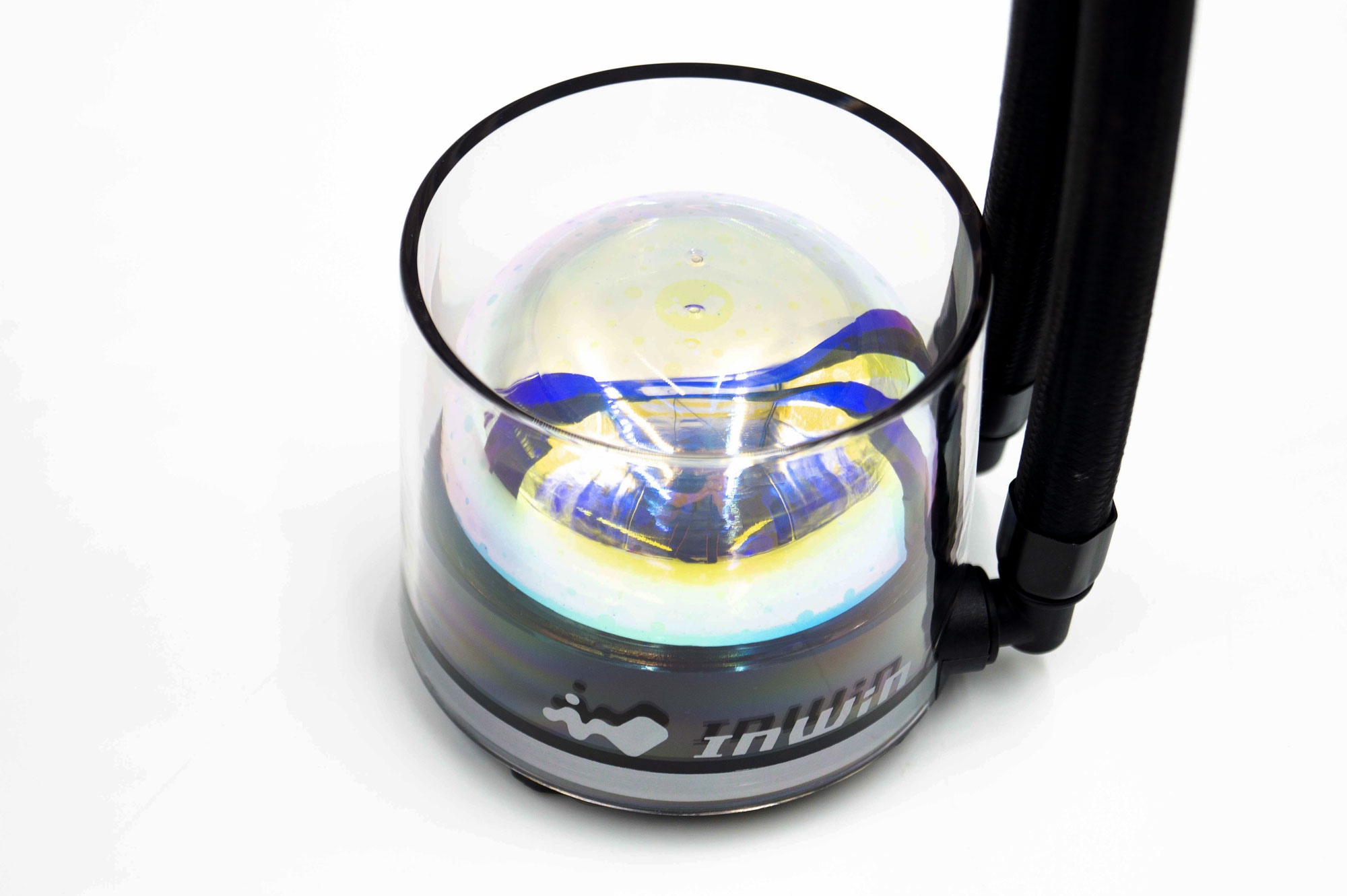

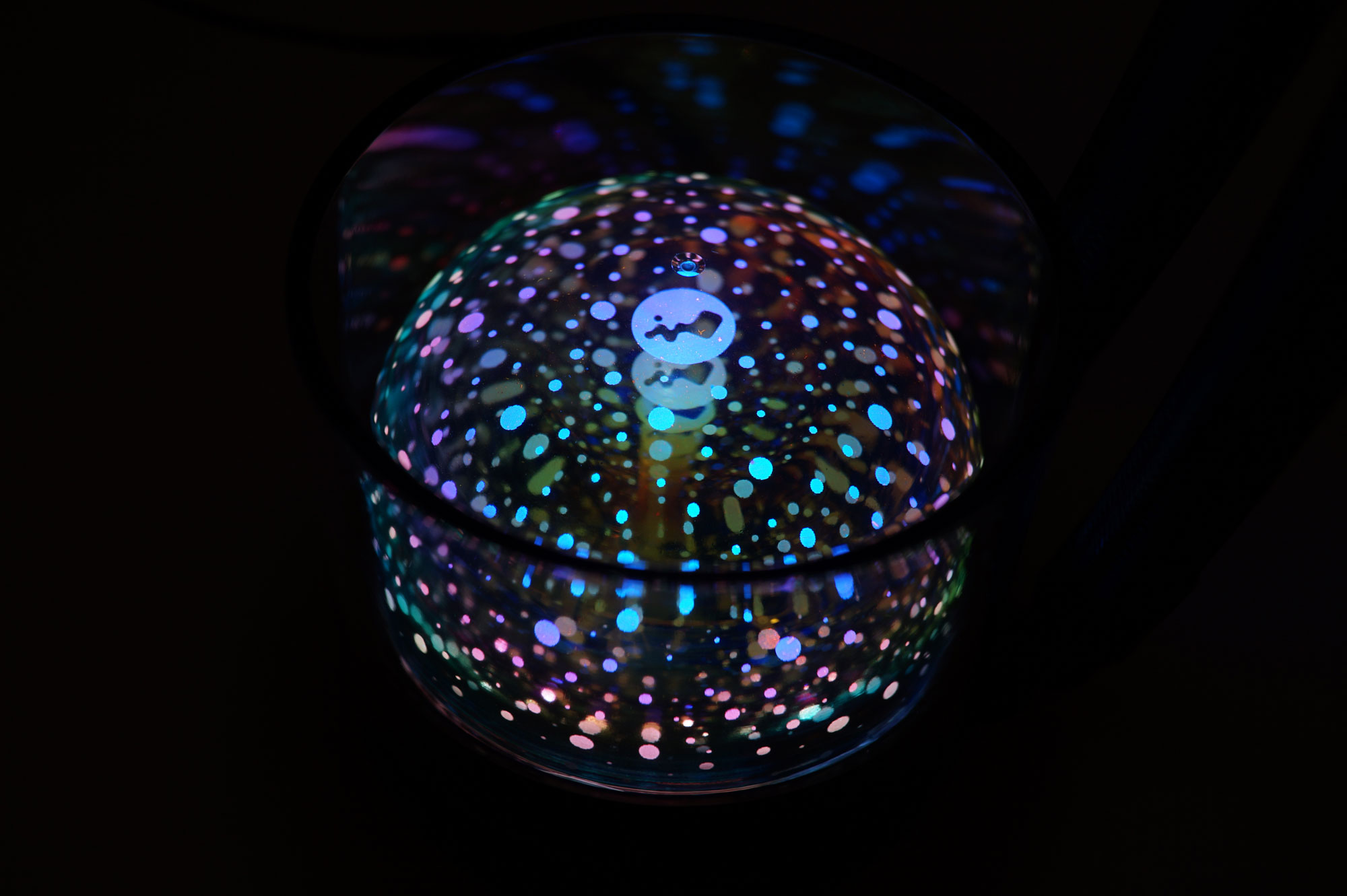

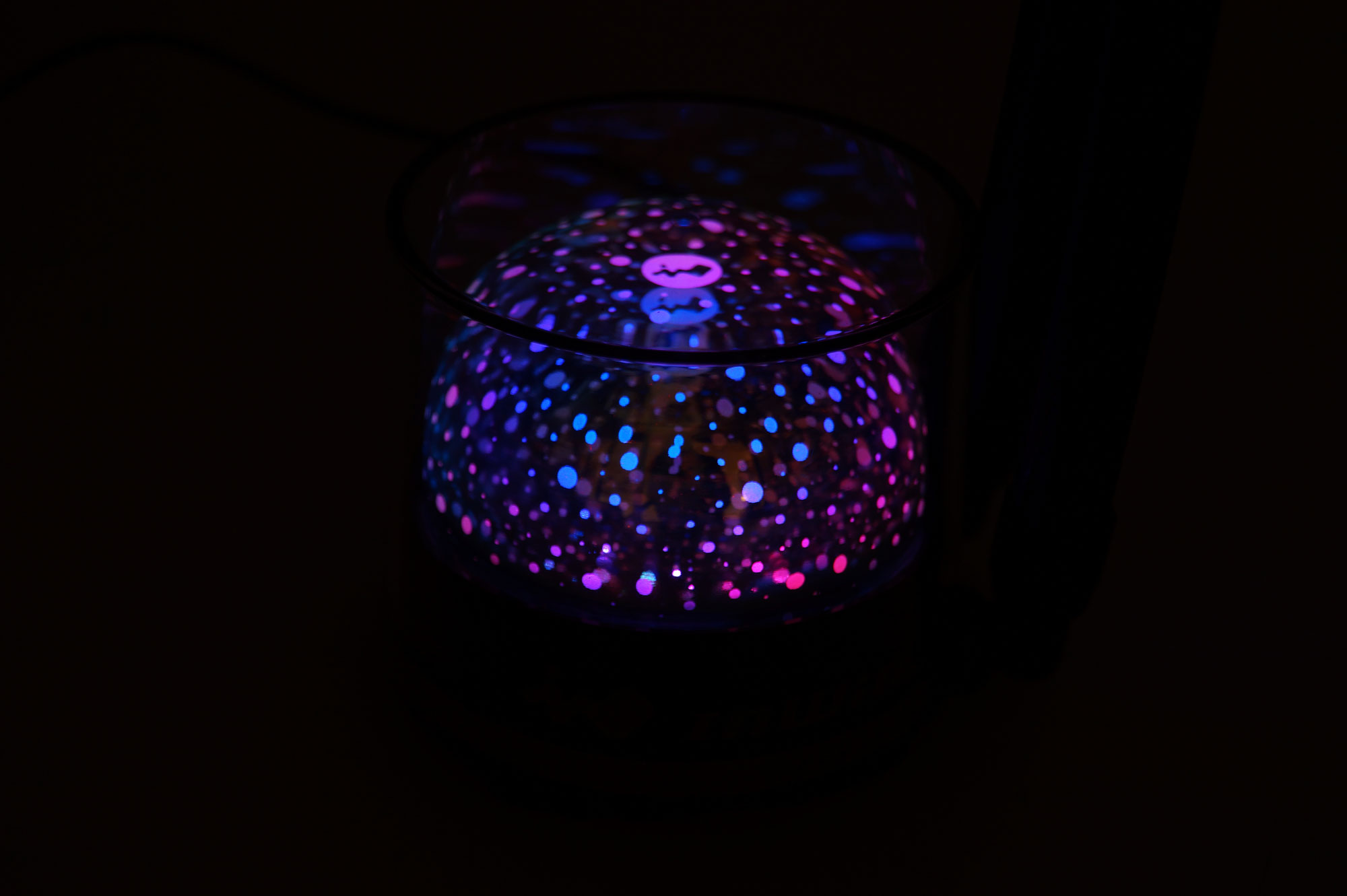

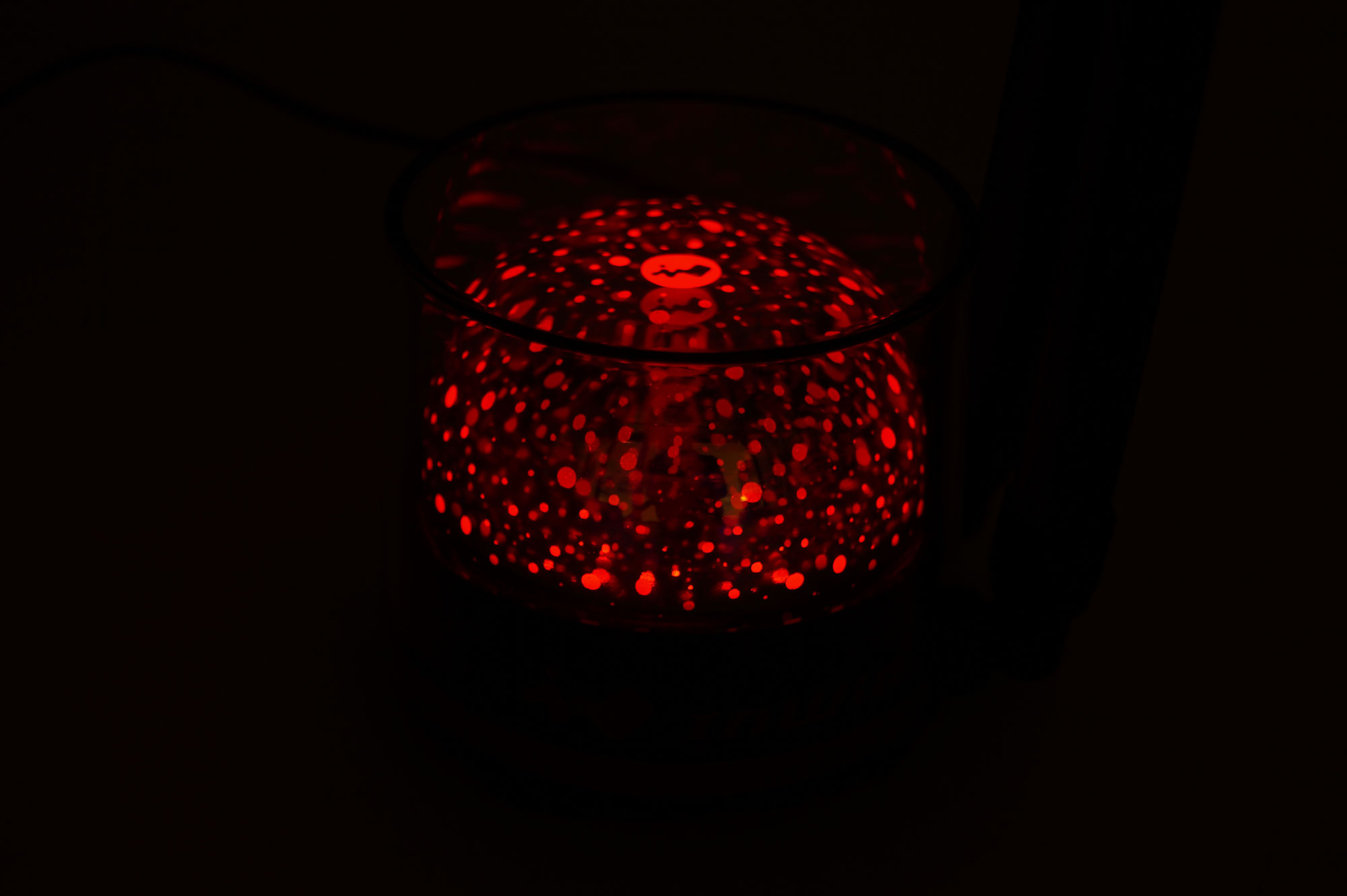

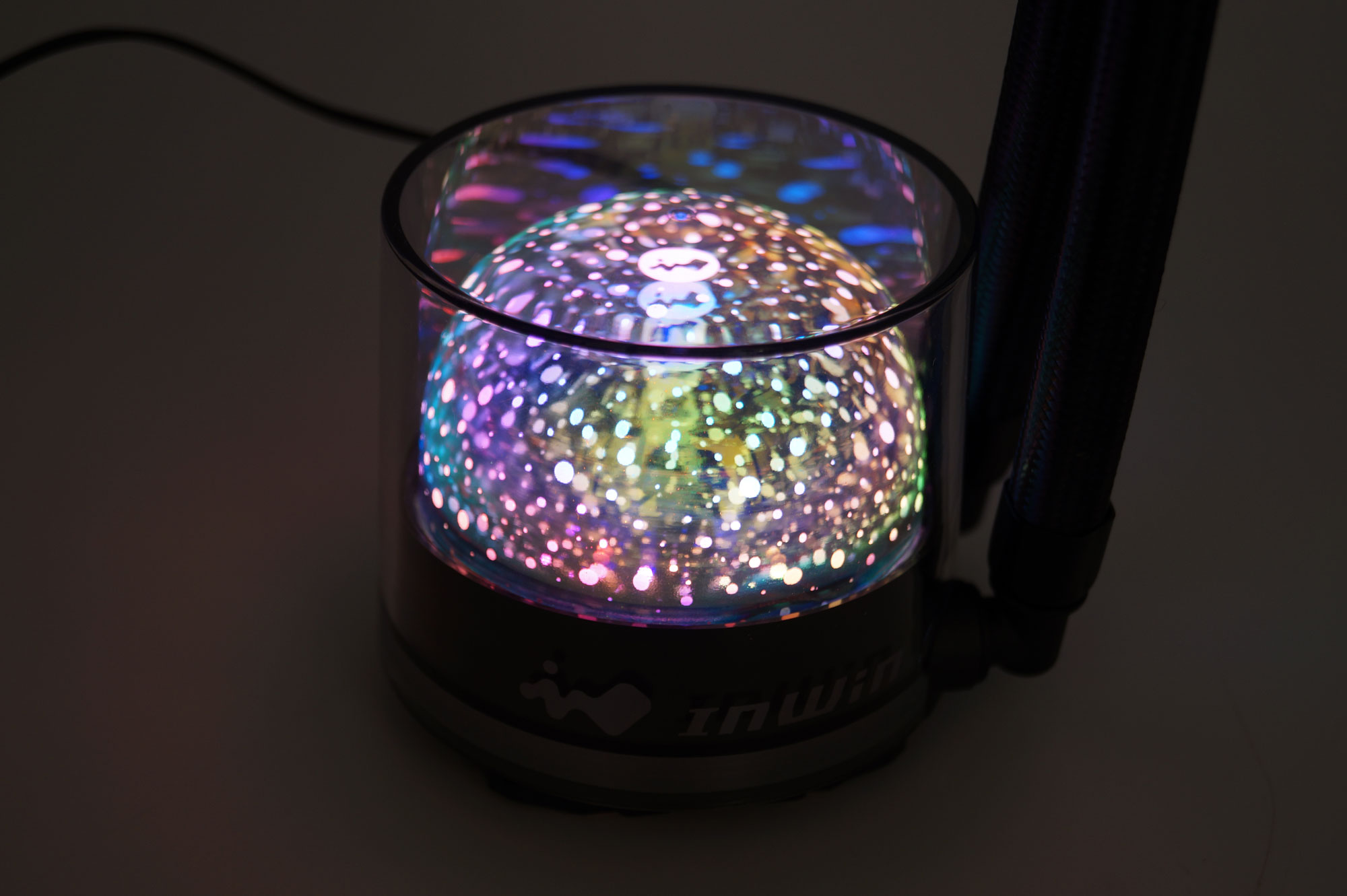

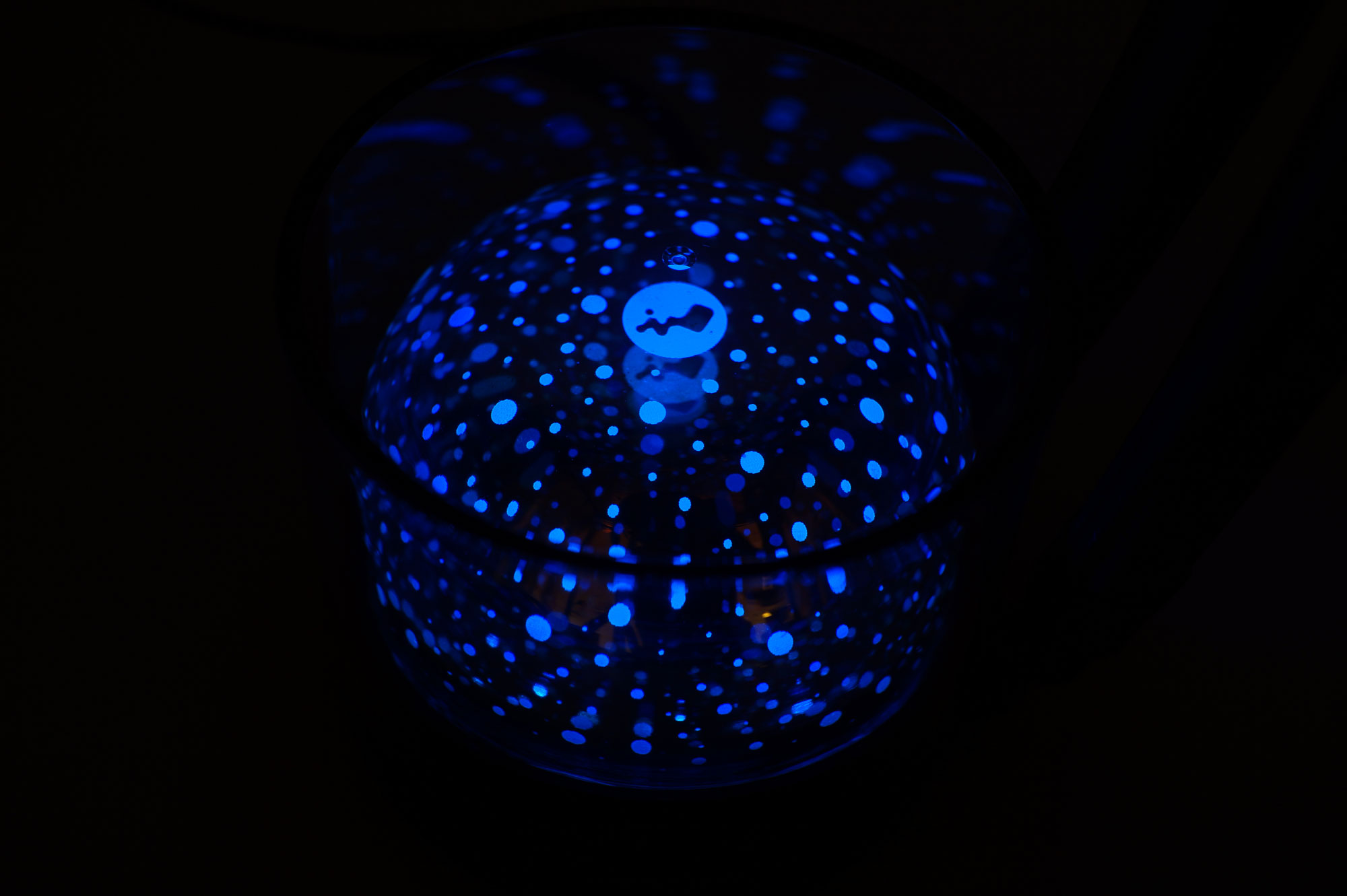

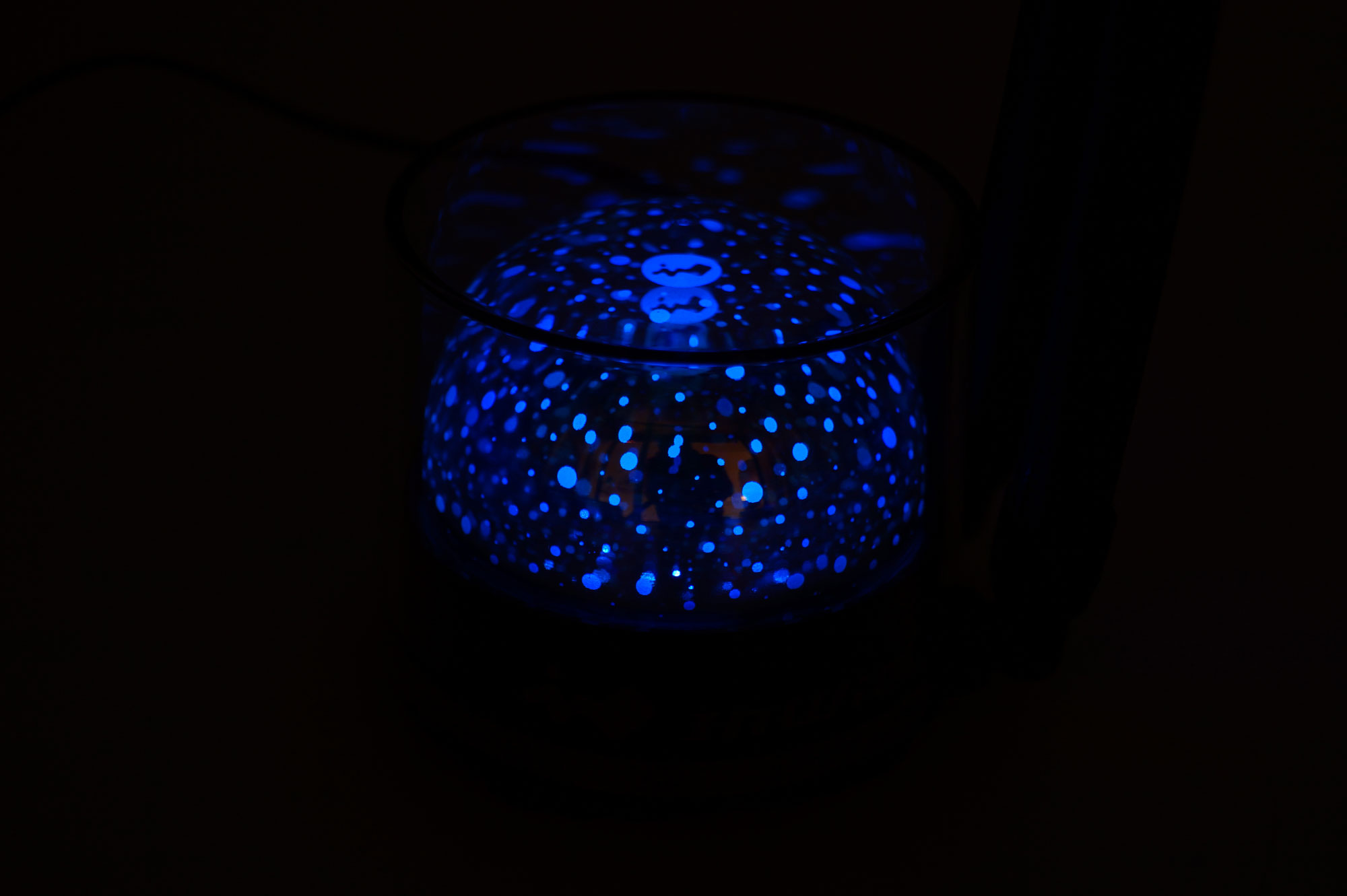

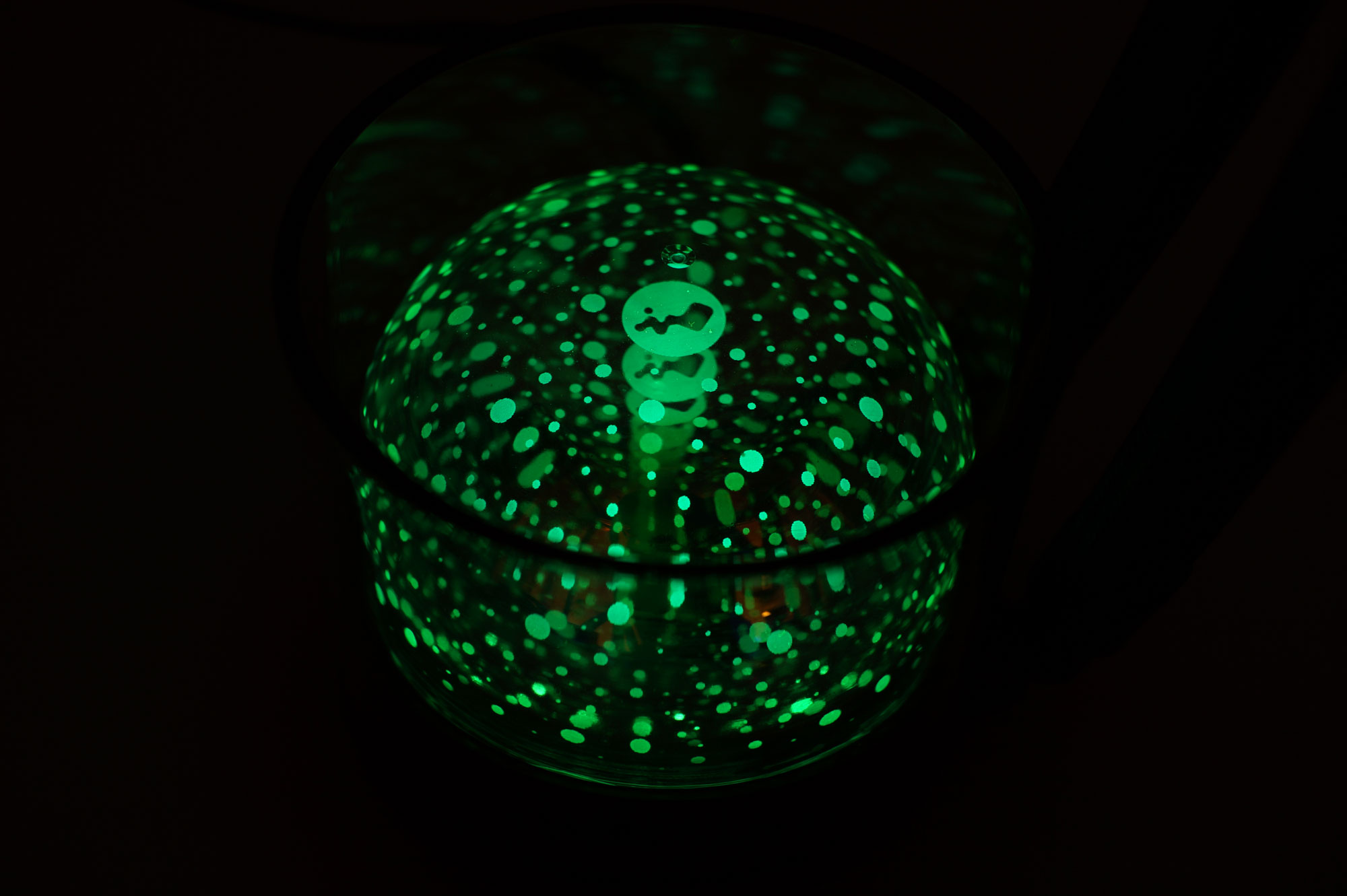

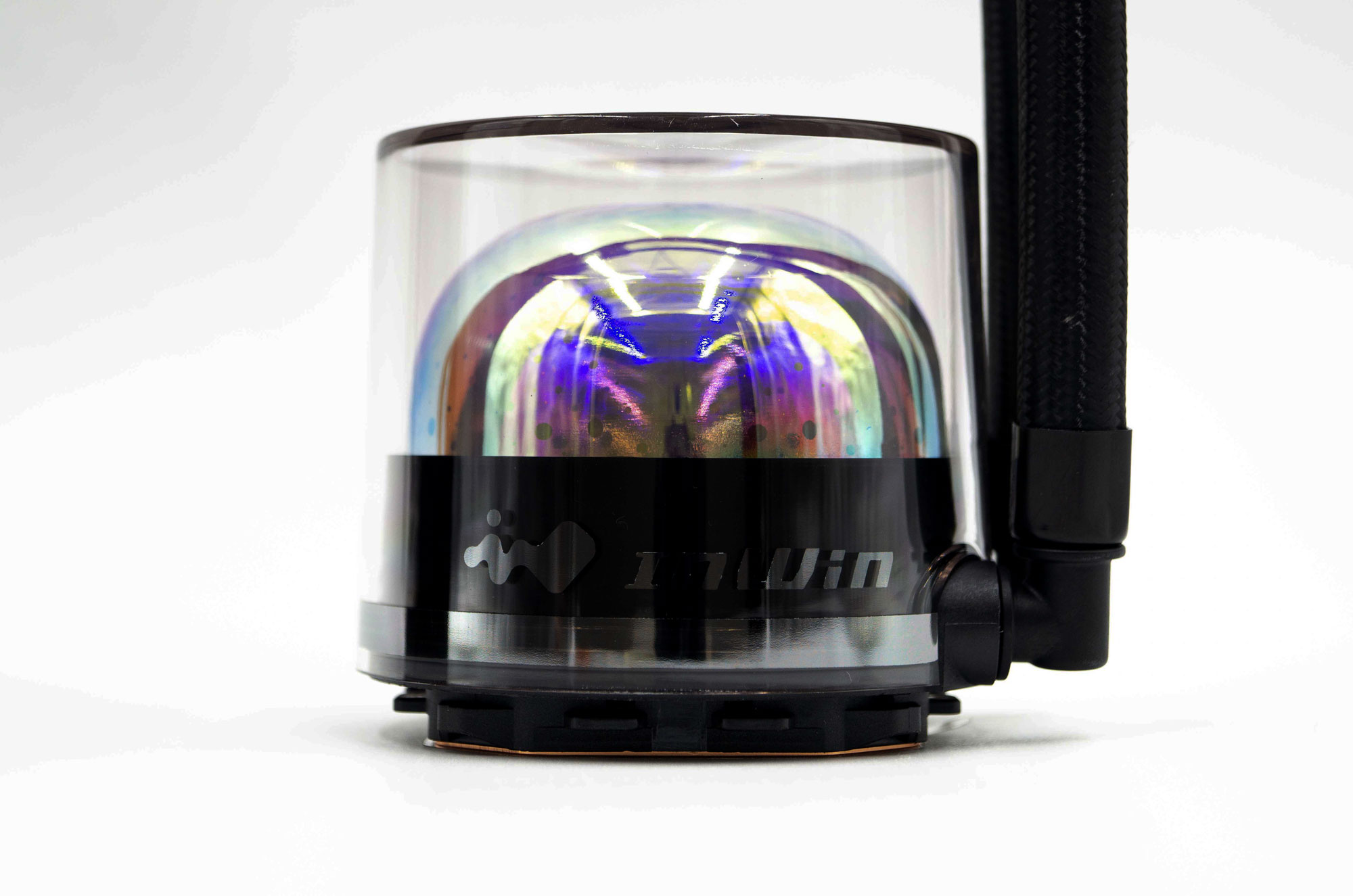

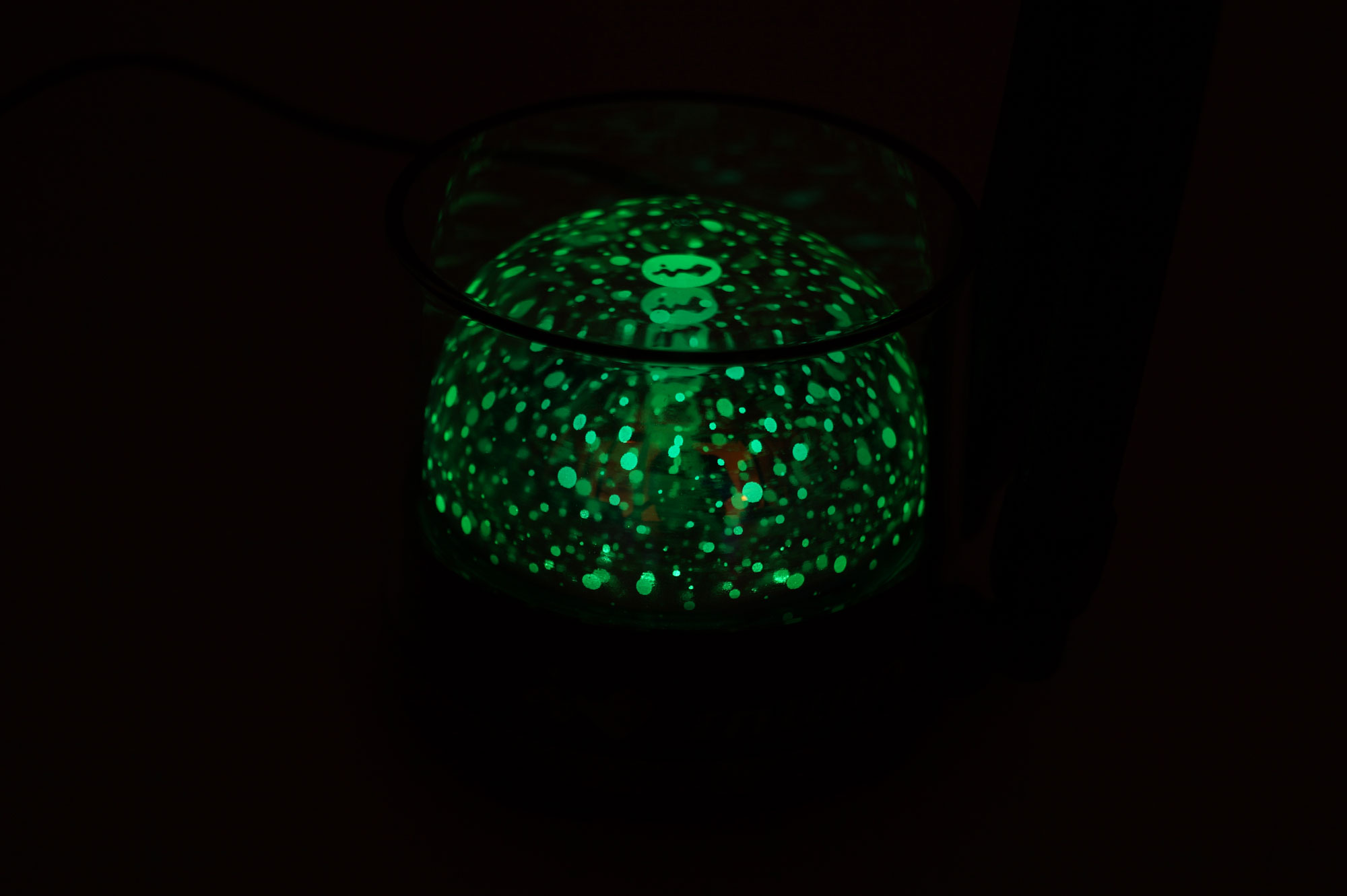

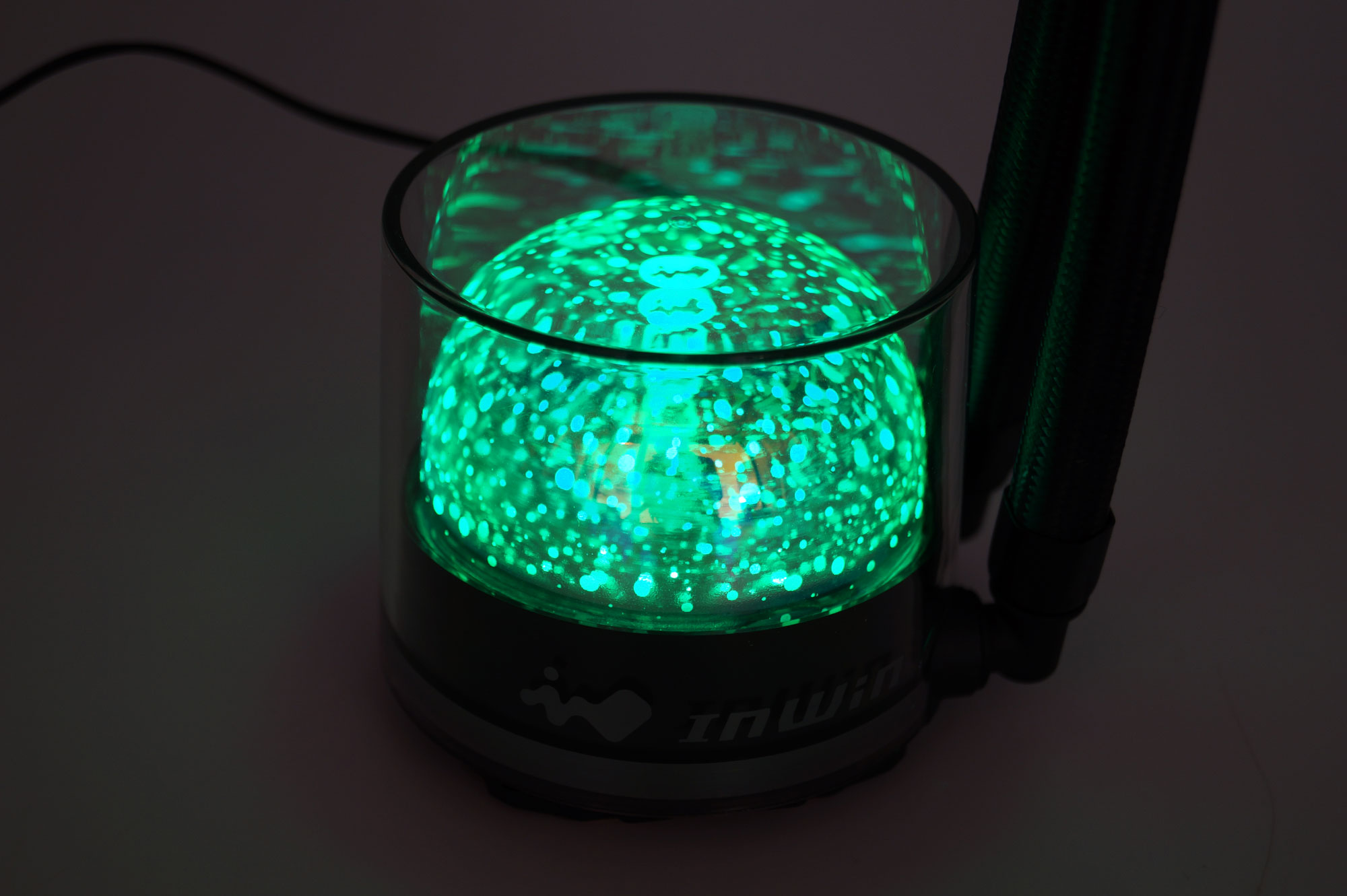

C’est la star du produit ! Ce waterblock forme un dôme et est recouvert d’une cloche en verre. Eteint, il ne laisse rien paraître. Le spectacle ne commencera que lorsqu’il sera allumé. La partie basse est noire et arbore le logo et la marque d’InWIn.

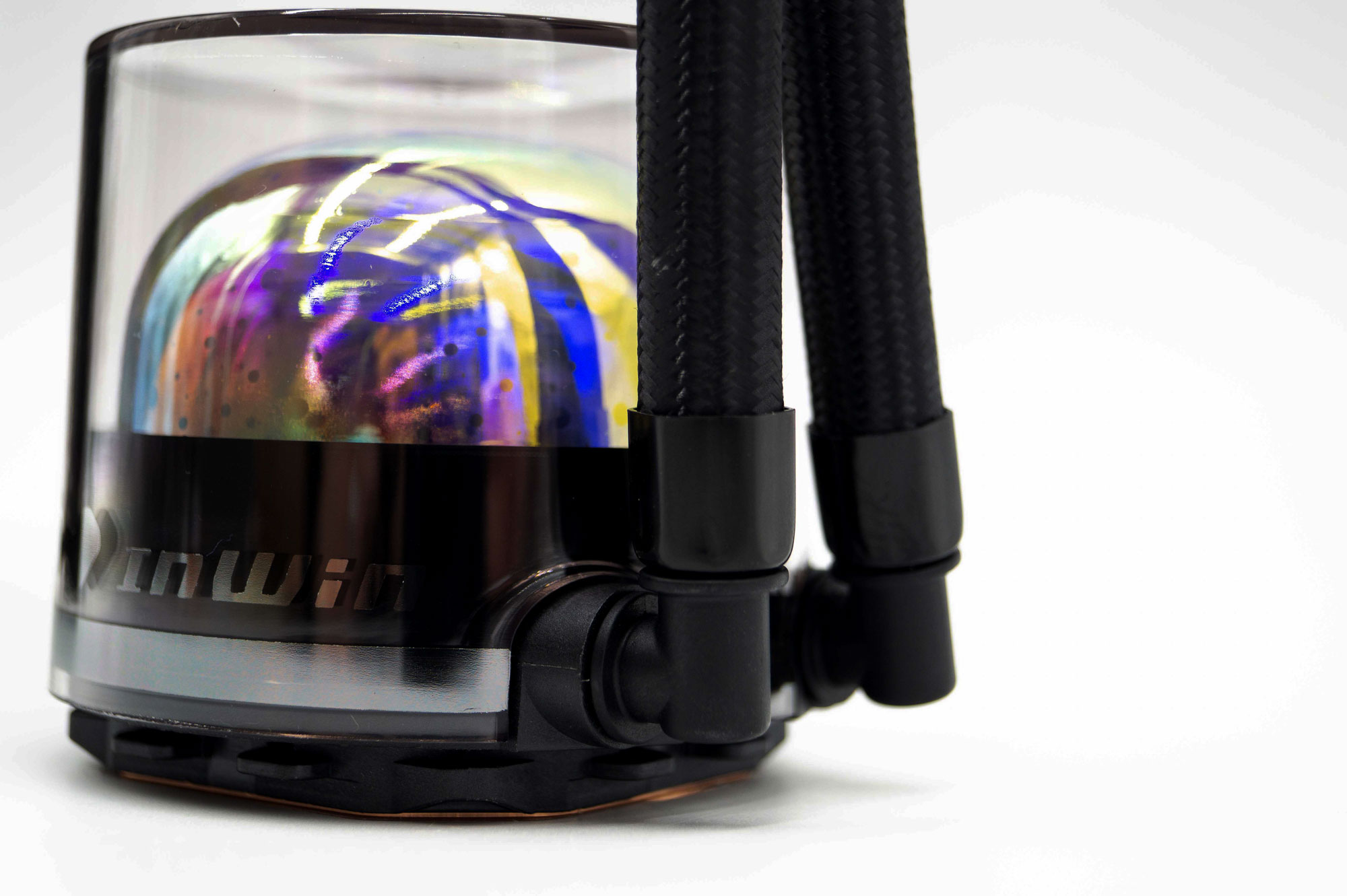

Le waterblock est relié aux tuyaux par deux coudes en plastique rotatifs. Les tuyaux sont enchâssés dans ces coudes par deux embouts métalliques.

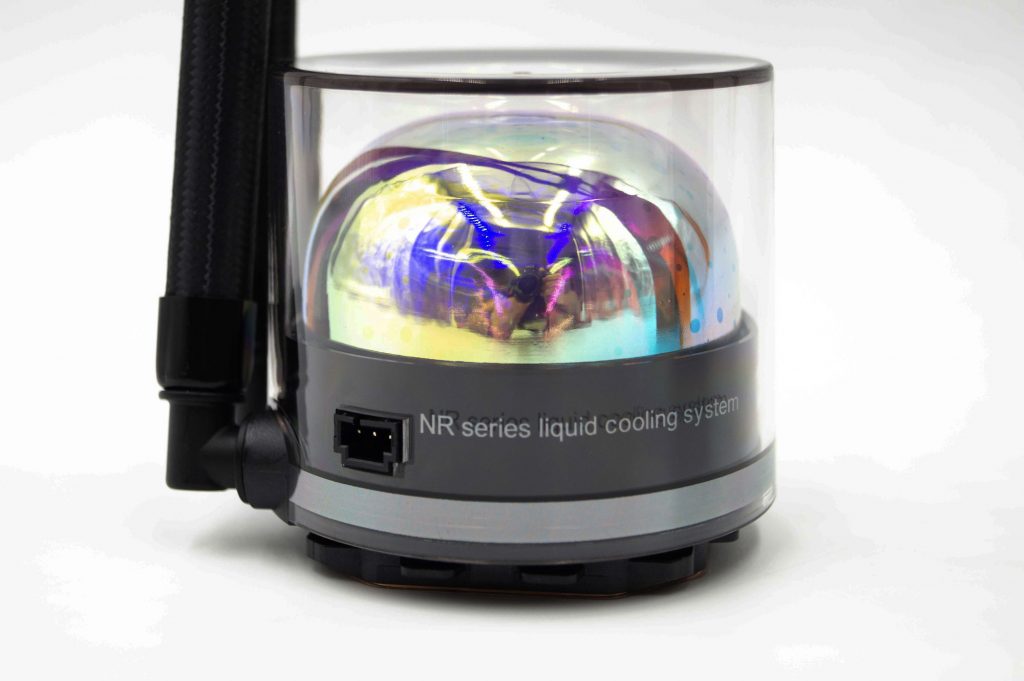

Le waterblock mesure 87,3 x 75 x 68 mm. Il ira se brancher sur une commande d’éclairage fournie ou sur la carte mère grâce à une prise ARGB.

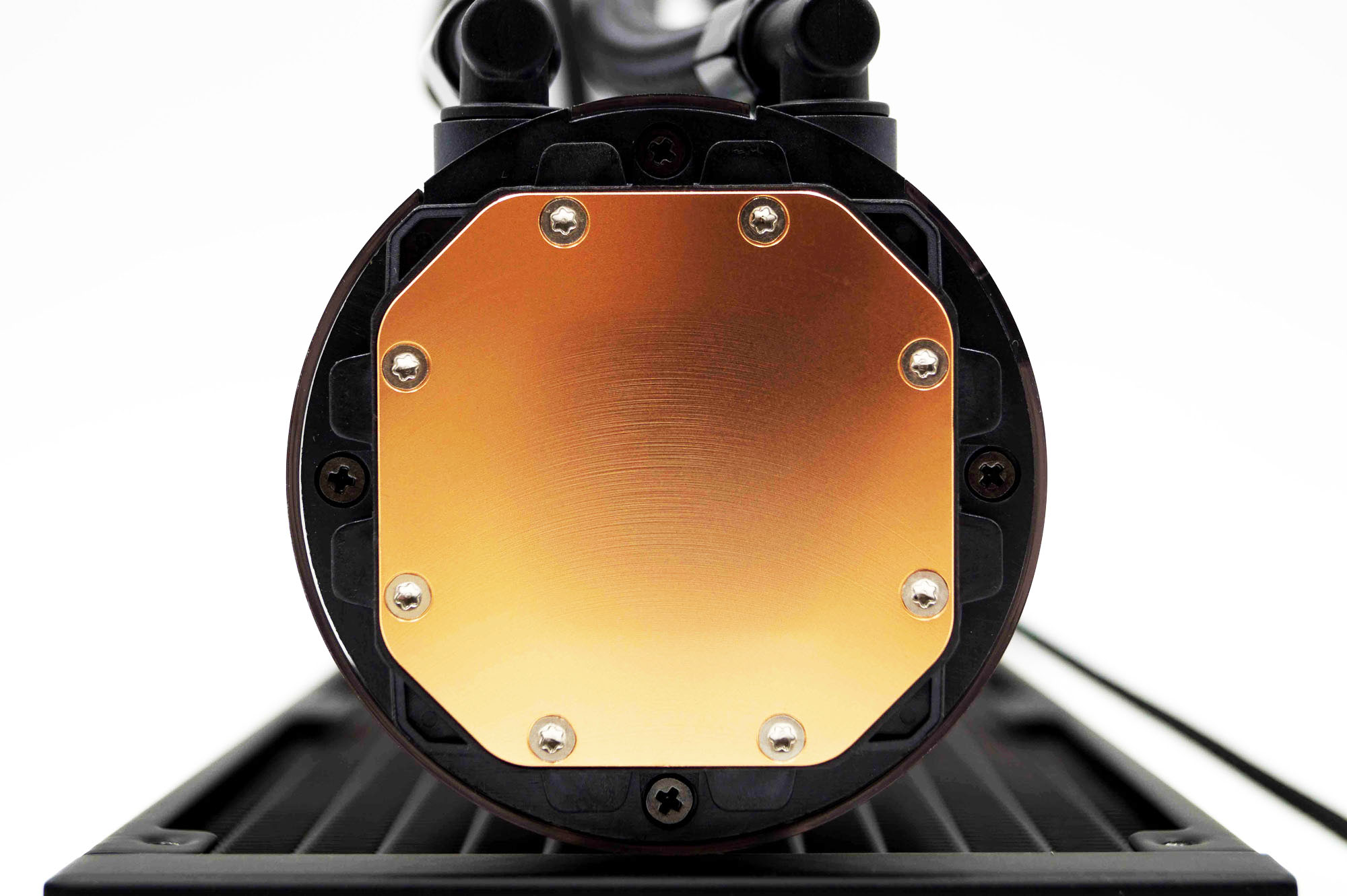

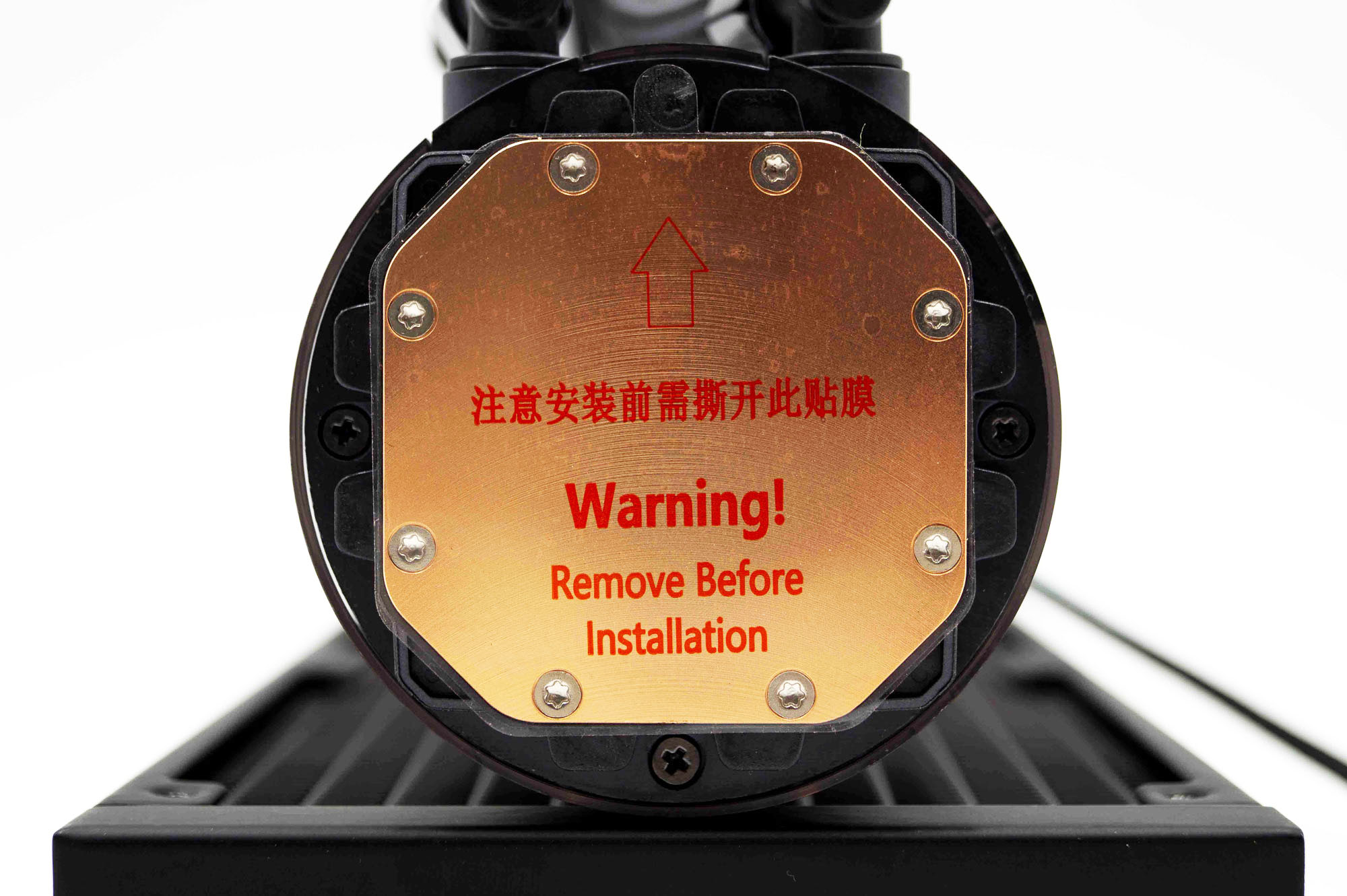

La plaque en contact avec le processeur est entièrement en cuivre. Elle porte quelques traces d’usinage. Avec ses 55mm de côté, elle couvrira aisément les processeurs de grande taille.
