La GIGABYTE GAMING 1000GM PG5 est une alimentation 1000 W ATX 3.1 / PCIe 5.1 qui mise sur un bon équilibre entre performances électriques, connectique moderne et sécurité autour du câble GPU 12V-2x6. Malgré sa certification commerciale 80 PLUS Gold, les mesures Cybenetics à 230 V relèvent un rendement moyen de 92,006 %, correspondant à un niveau ETA Platinum. Le bloc se montre solide sur la stabilité, l’ondulation et le hold-up time, tout en intégrant T-Guard, un système de surveillance thermique du connecteur GPU. Son principal compromis concerne le bruit à forte charge, avec une courbe de ventilation qui devient nettement audible lorsque l’alimentation est fortement sollicitée.
Les alimentations ATX 3.1 se ressemblent souvent sur le papier : une puissance confortable, un connecteur 12V-2×6 natif, une certification 80 PLUS et la promesse d’encaisser les pics de charge des cartes graphiques modernes. Mais depuis l’arrivée des GPU haut de gamme alimentés par un connecteur 12VHPWR puis 12V-2×6, le vrai sujet n’est plus seulement de fournir assez de watts. Il faut aussi surveiller le point le plus sensible du système : le câble GPU.
C’est précisément sur ce terrain que GIGABYTE tente de se différencier avec la GAMING 1000GM PG5. Sur la boîte, cette alimentation reste présentée comme un bloc 1000 W 80 PLUS Gold, entièrement modulaire, compatible ATX 3.1 et PCIe 5.1. Rien d’exceptionnel au premier regard. Pourtant, cette référence intègre T-Guard, une protection active dédiée au connecteur 12V-2×6, basée sur une surveillance thermique du câble GPU.
Notre exemplaire est un sample presse fourni par GIGABYTE, en version Black. Nous n’avons pas réalisé de montage ni de déclenchement réel de T-Guard. Comme pour notre test de la MSI MPG Ai1600TS PCIE5, l’analyse des performances électriques s’appuie donc exclusivement sur les données du laboratoire Cybenetics à 230V, tension de référence en Europe.
Ce choix est important, car la GAMING 1000GM PG5 affiche un paradoxe intéressant : elle est vendue comme une 80 PLUS Gold, mais le rapport Cybenetics relève un rendement moyen de 92,006 % à 230V, soit un niveau ETA Platinum. À l’inverse, son bruit moyen de 28,07 dBA rappelle qu’elle ne vise pas le silence absolu. La question est donc simple : cette GIGABYTE peut-elle s’imposer comme une 1000 W ATX 3.1 recommandable grâce à ses performances réelles, son T-Guard et son prix contenu ?
Unboxing de la GIGABYTE GAMING 1000GM PG5
La GIGABYTE GAMING 1000GM PG5 arrive dans une boîte noire/orange au style direct, fidèle à l’identité gaming de la marque. La face avant met immédiatement en avant la puissance de 1000 W, la conception entièrement modulaire, la compatibilité PCIe Gen 5.1 et ATX 3.1, ainsi que la technologie T-Guard. Le visuel du bloc occupe une large partie de la façade, accompagné des pictogrammes 100 % Japanese Capacitors, Smart Fan et 80 PLUS Gold.

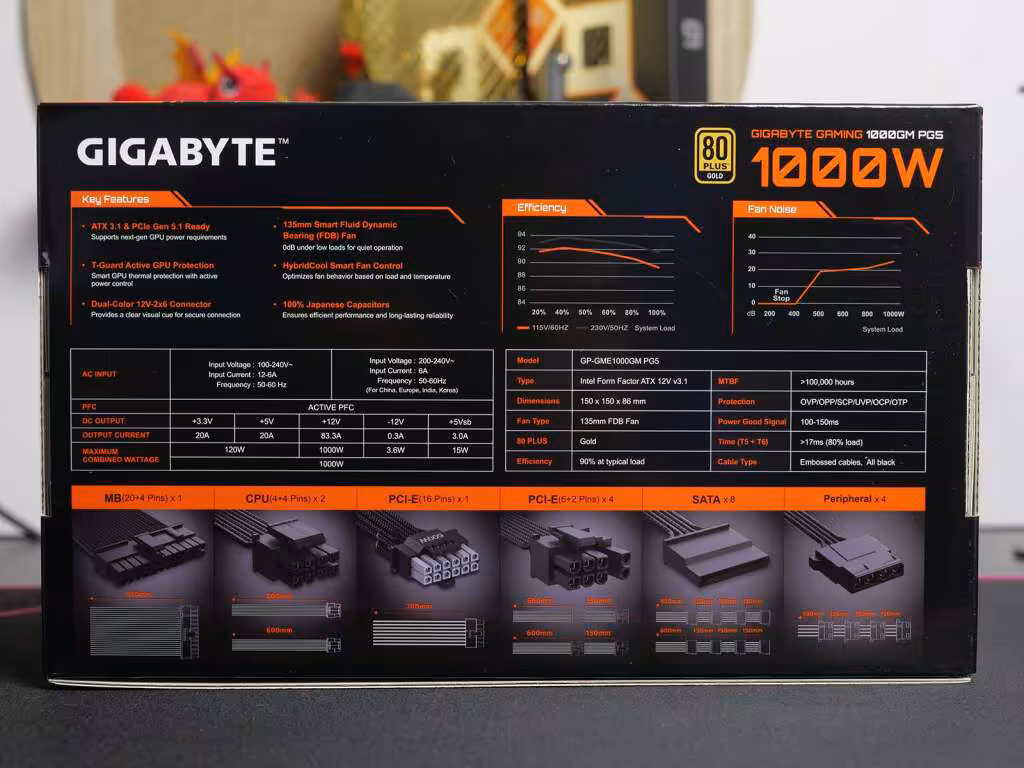

Le dos de la boîte est plus technique. GIGABYTE y détaille les câbles, les longueurs, les protections et les caractéristiques principales du bloc : format 150 x 150 x 86 mm, ventilateur FDB de 135 mm, rendement annoncé à 90 % à charge typique, protections OVP/OPP/SCP/UVP/OCP/OTP et connectique complète avec un câble PCIe 16 pins, quatre PCIe 6+2 pins, deux EPS, huit SATA et quatre périphériques.

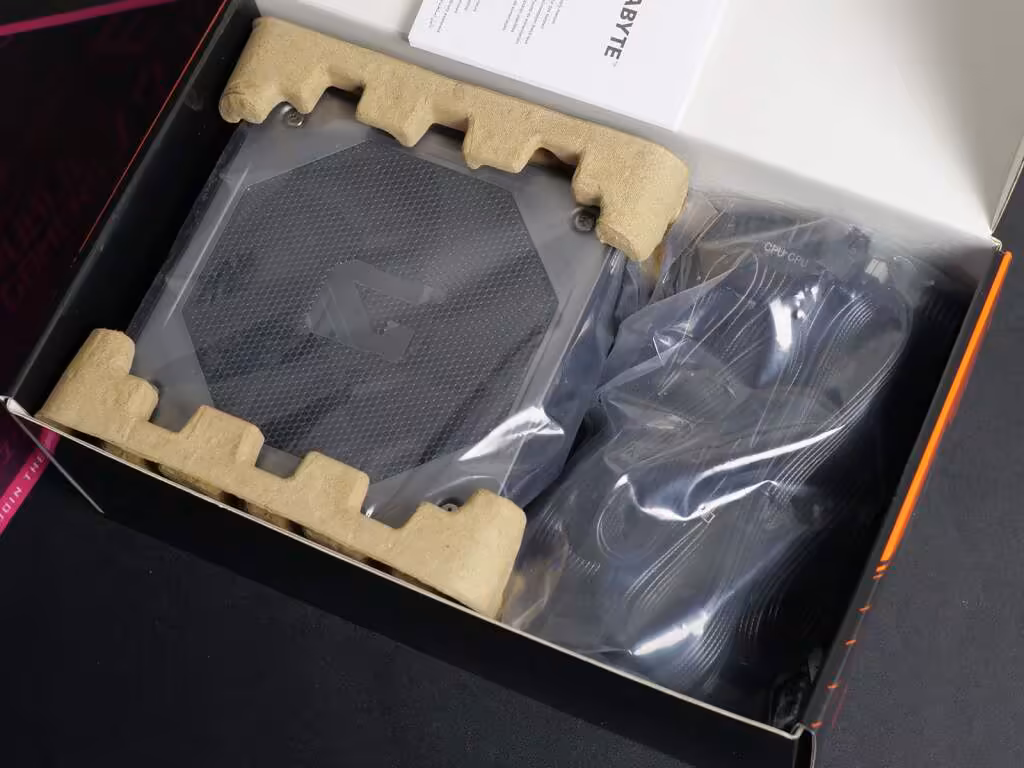

À l’ouverture, la présentation reste fonctionnelle. L’alimentation est protégée dans un sachet plastique et maintenue par des inserts en carton moulé. Les câbles sont regroupés dans un sachet séparé, avec la documentation au-dessus. Pas de housse textile, pas de pochette premium ni d’accessoire décoratif : GIGABYTE va à l’essentiel, ce qui reste cohérent avec le positionnement tarifaire du produit.
Design et présentation

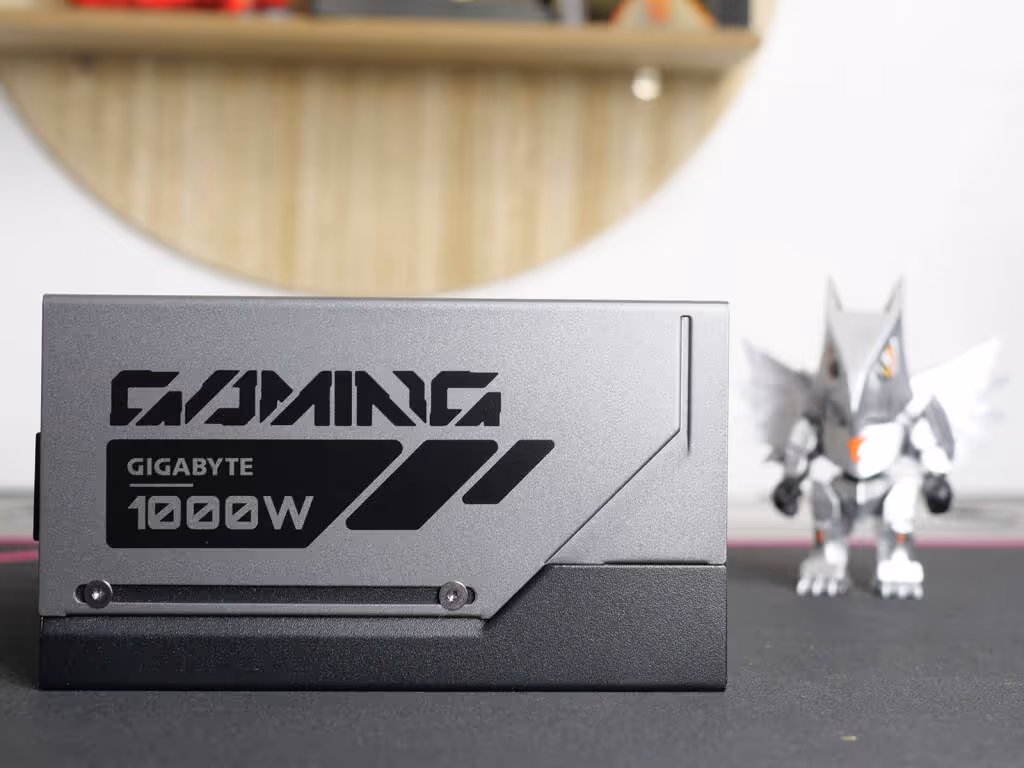

La GAMING 1000GM PG5 adopte un design sobre, entièrement noir, avec une finition légèrement texturée. Le bloc ne cherche pas à rivaliser avec les alimentations vitrines dotées de RGB, de plaques décoratives ou de finitions très haut de gamme. L’identité gaming reste visible, notamment avec le grand marquage “GAMING” sur le flanc et l’indication “1000W” en gris ton sur ton.

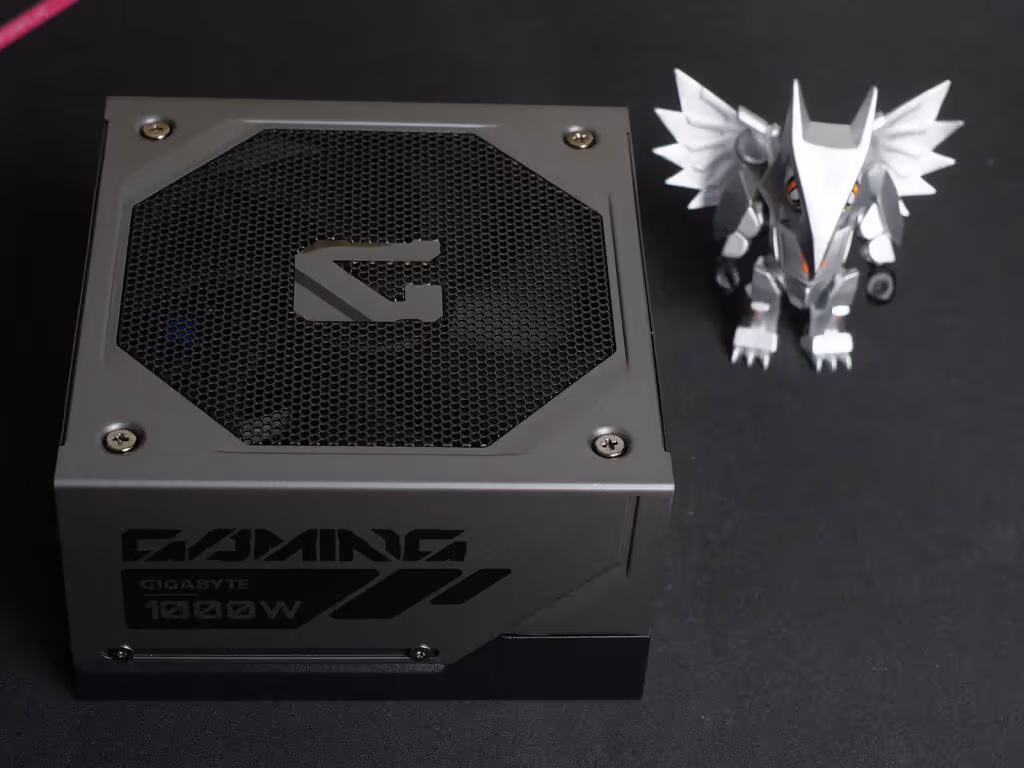

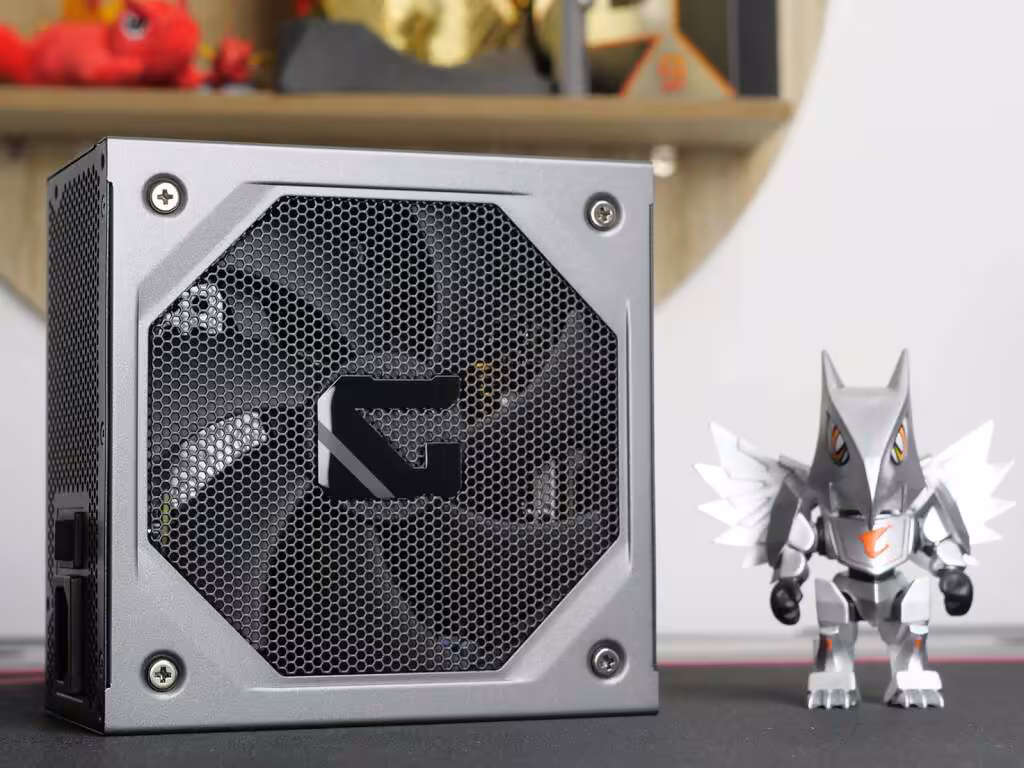

La face ventilateur reçoit une large grille métallique à motif hexagonal, encadrée par une découpe octogonale. Le logo GIGABYTE prend place au centre. Derrière cette grille, on distingue le ventilateur de 135 mm, un modèle FDB selon les spécifications de la marque. Ce format plus large qu’un 120 mm est cohérent pour une alimentation 1000 W, même si le comportement sonore dépendra surtout de la courbe de ventilation.

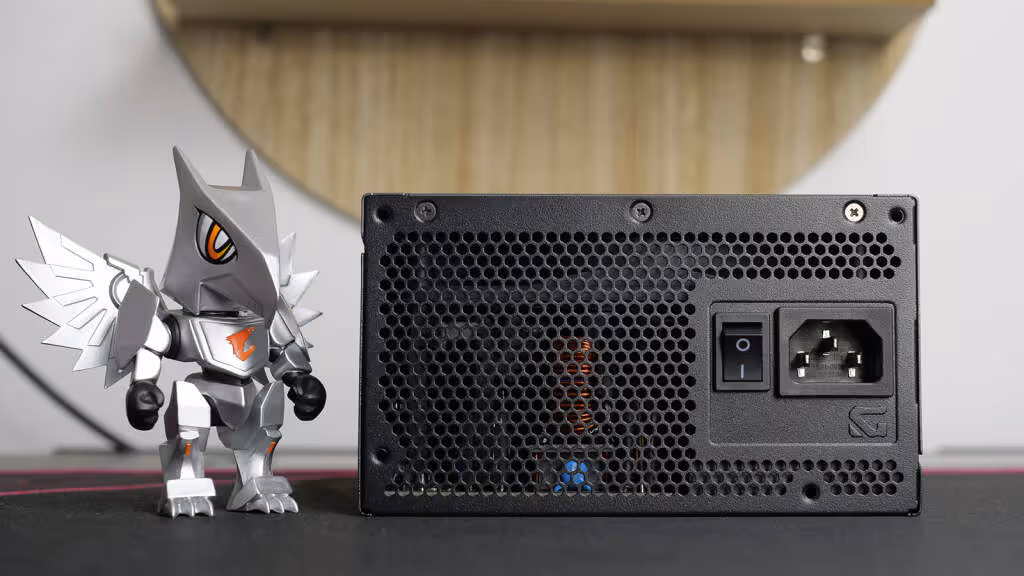

À l’arrière, la grille en nid d’abeille occupe une grande surface, accompagnée de l’interrupteur principal et de la prise secteur. Aucun bouton dédié au mode semi-passif n’est visible, la gestion HybridCool étant automatique.

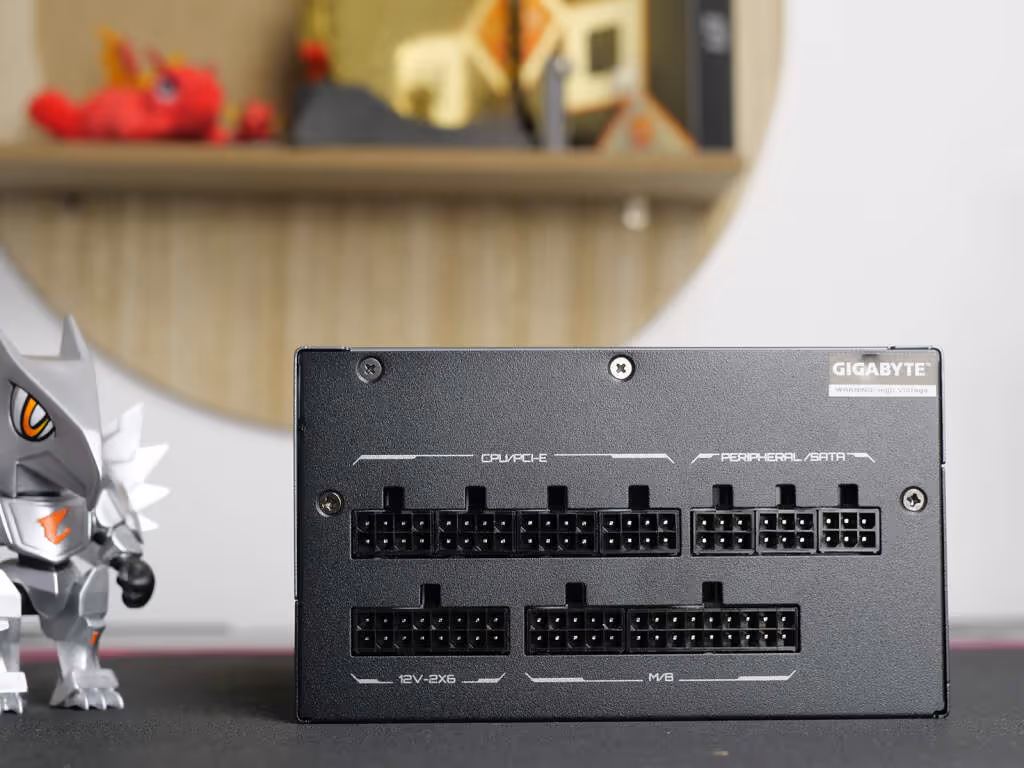

Le panneau modulaire est lisible, avec les ports CPU/PCIe, Peripheral/SATA, les connecteurs ATX et une sortie dédiée au câble GPU 12V-2×6.
Attention toutefois : le connecteur côté alimentation dédié au câble GPU n’a pas la même forme que l’embout 12V-2×6 côté carte graphique. La sérigraphie “12V-2×6” désigne ici la sortie destinée au câble PCIe 5.1 fourni avec le bloc, pas un connecteur identique aux deux extrémités. Cette distinction est importante, car les câbles modulaires d’alimentation ne sont pas interchangeables d’une marque ou d’une gamme à l’autre.

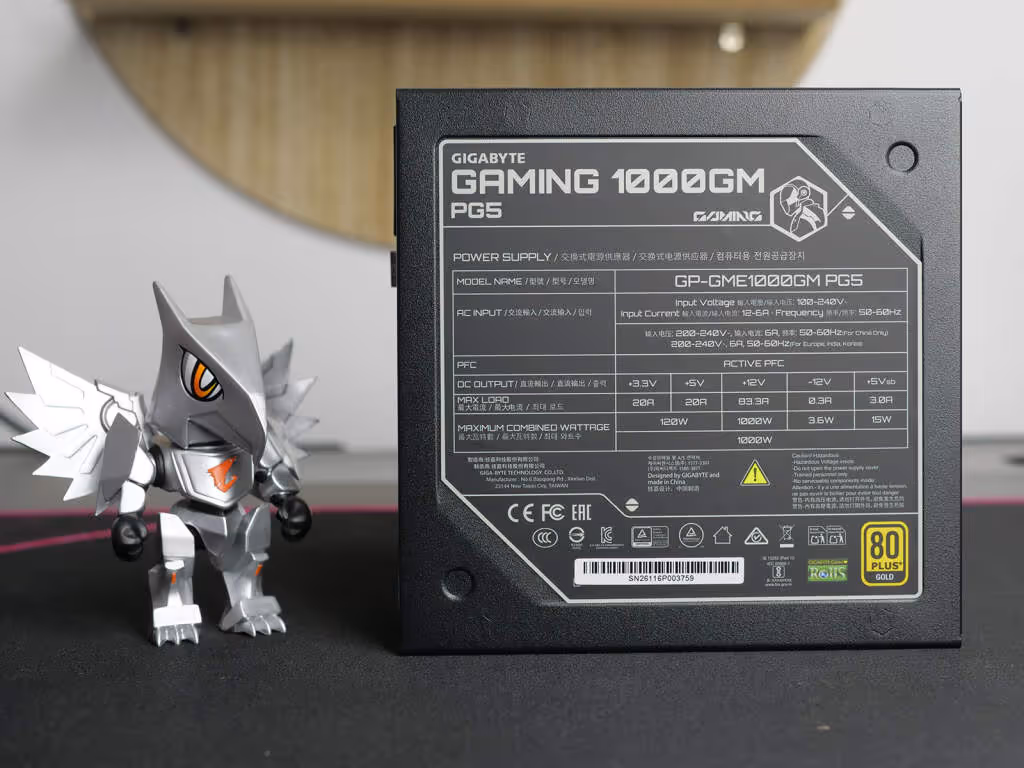

L’étiquette technique confirme un rail +12V capable de délivrer 83,3 A, soit 1000 W. Les rails +3,3V et +5V sont annoncés à 20 A chacun, avec une puissance combinée de 120 W. Le bloc accepte une entrée 100-240 V, dispose d’un PFC actif et affiche la certification 80 PLUS Gold. L’ensemble donne une impression sérieuse, sans extravagance.
Les câbles

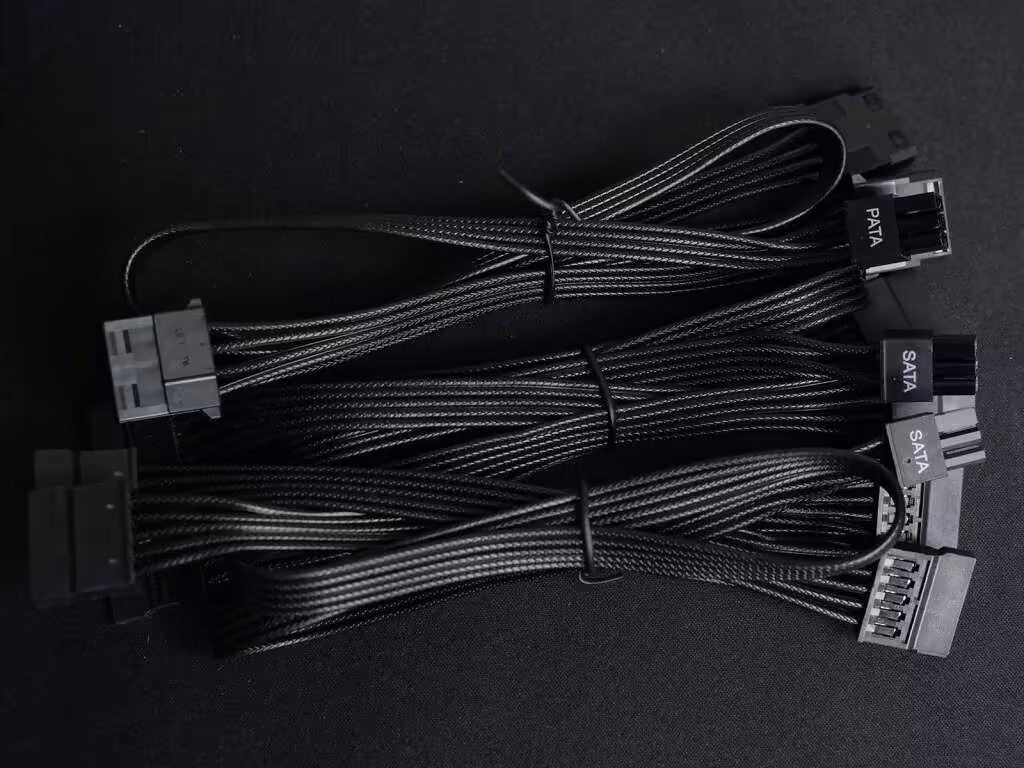

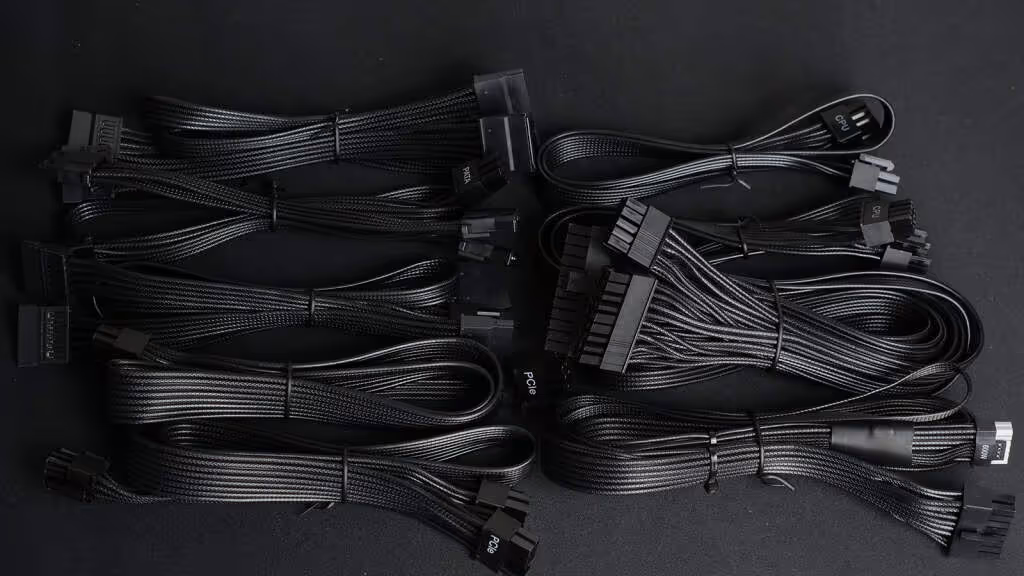

Le bundle couvre les besoins d’une configuration gaming moderne : un câble ATX 20+4 pins de 610 mm, deux câbles CPU EPS 4+4 pins de 610 mm, deux câbles PCIe 6+2 pins offrant quatre connecteurs, un câble GPU 12V-2×6 600 W de 700 mm, deux câbles SATA avec huit connecteurs et un câble PATA/Molex à quatre connecteurs.
Les câbles sont entièrement noirs, plats et embossés. Ils ne donnent pas le rendu premium d’une gaine tressée individuelle, mais restent propres, souples et faciles à organiser. Les connecteurs sont identifiés par de petites bagues sérigraphiées, avec les mentions SATA, PATA, PCIe ou CPU selon le faisceau. Ce marquage est simple, mais utile lors du montage.

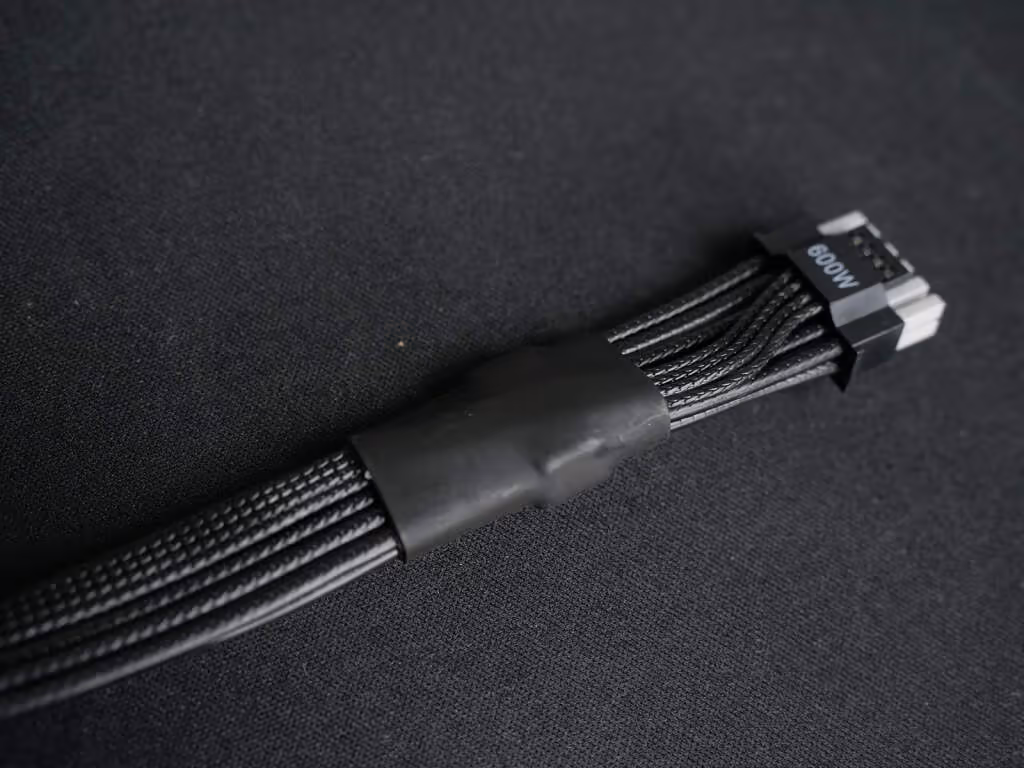

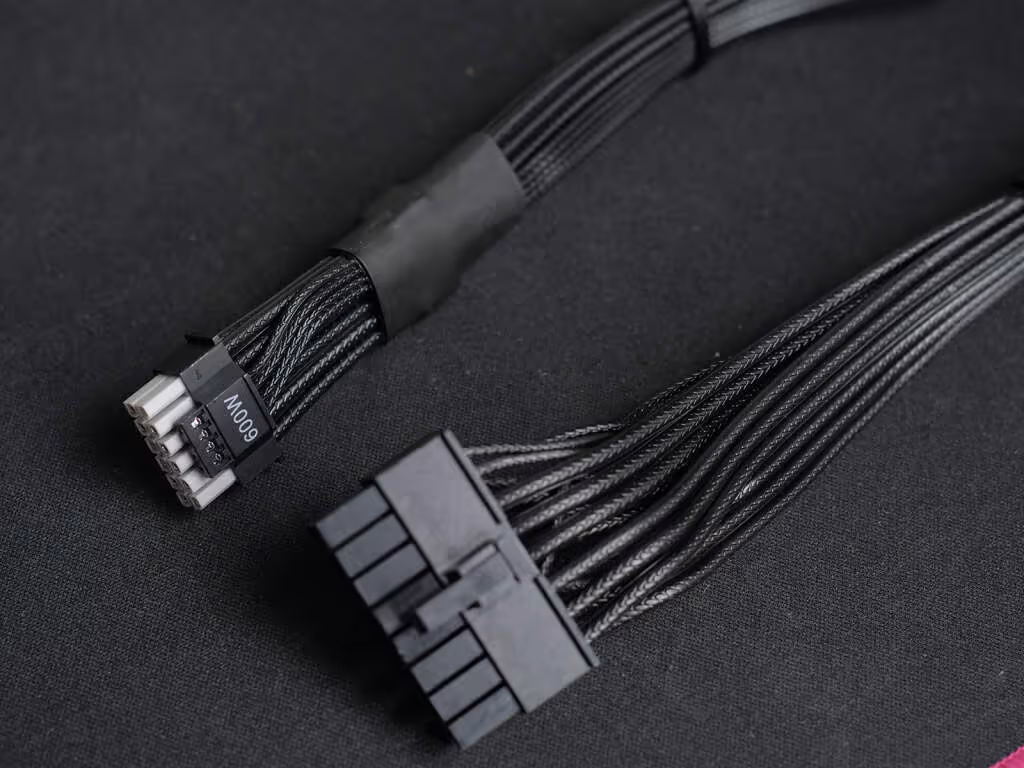

Le câble 12V-2×6 est évidemment le plus important. Côté carte graphique, il adopte l’embout 12+4 pins attendu, avec un marquage “600W” bien visible et un repère visuel bicolore. Ce repère aide à vérifier l’insertion du connecteur, un point essentiel avec ce standard. Il ne remplace pas une vérification attentive, mais rend le contrôle plus intuitif.
Côté alimentation, le câble utilise un connecteur modulaire différent de l’embout GPU. Il faut donc impérativement utiliser le faisceau fourni par GIGABYTE.
Un autre détail attire l’attention : un manchon noir thermo-rétracté est placé juste avant l’embout GPU. GIGABYTE ne détaille pas publiquement l’implantation exacte du capteur, mais cette zone semble très probablement liée au dispositif T-Guard. Sa position, au plus près du connecteur 12V-2×6, correspond à la logique d’une surveillance thermique du point le plus sensible du câble.
T-Guard et protections
T-Guard est la principale différence entre cette GAMING 1000GM PG5 et une alimentation ATX 3.1 plus classique. GIGABYTE indique que cette technologie utilise des thermistances de précision au niveau du connecteur 12V-2×6 pour surveiller la température en temps réel. En cas de montée en température anormale, liée par exemple à un câble mal inséré ou à une charge inhabituelle, l’alimentation peut réduire ou couper l’alimentation de la carte graphique afin de limiter le risque de détérioration.
Le système annoncé repose sur trois étapes : détection, protection, récupération. Les capteurs surveillent la température du connecteur. Si une zone dangereuse est détectée, la protection intervient sur l’alimentation du GPU. Le reste du système peut rester opérationnel, ce qui évite une coupure brutale de toute la machine. GIGABYTE précise que l’utilisateur peut alors exploiter l’iGPU du processeur, si disponible et si l’écran est relié à la carte mère, afin de sauvegarder son travail avant extinction et inspection.
Ce point doit être compris correctement. T-Guard n’est pas un outil de monitoring avancé comme un accessoire externe capable d’afficher la consommation ou la répartition du courant broche par broche. C’est une protection thermique intégrée au câble GPU. Elle ne remplace pas une installation soignée, mais ajoute une ligne de défense supplémentaire contre l’échauffement anormal du connecteur 12V-2×6.
Au-delà de T-Guard, le bloc embarque les protections attendues : OVP, OPP, OCP sur le +12V, UVP, OTP, SCP, protection contre les surtensions réseau et gestion du courant d’appel. Cybenetics relève un déclenchement OCP du +12V à 105 A en condition normale, soit environ 126 % de la capacité nominale, et à 102,4 A en condition chaude. L’OPP intervient à 1264 W en condition normale et à 1117 W en condition chaude.
Le rapport valide aussi le SCP sur les différents rails, l’OTP, l’UVP et la protection contre l’absence de charge. En revanche, la Fan Failure Protection n’est pas présente. Le socle de protections reste donc solide pour ce segment, avec T-Guard comme ajout différenciant autour du câble GPU.
Intérieur et composants
Nous n’avons pas ouvert notre exemplaire. L’analyse interne repose donc sur les données publiées par Cybenetics. La plateforme est signée HEC, avec un PCB double face et une topologie moderne : APFC côté primaire, conversion half-bridge LLC résonante, rectification synchrone sur le +12V et convertisseurs DC-DC pour les rails +5V et +3,3V.
L’étage d’entrée comprend quatre condensateurs Y, trois condensateurs X, deux bobines de mode commun et un MOV. La limitation du courant d’appel repose sur une thermistance NTC associée à un relais. Le pont de diodes utilise deux GBU15K, tandis que l’étage APFC repose sur trois MOSFETs CRMicro et une diode boost Sanan Semiconductor. Le pilotage APFC est confié à un contrôleur Champion CM6500UNX, accompagné d’un CM03AX pour réduire la consommation à vide.
Le condensateur primaire est un Toshin Kogyo de 680 µF, 400 V, certifié 105 °C. Sur le papier, cette capacité peut sembler mesurée pour une 1000 W, mais le hold-up time relevé par Cybenetics atteint 22,6 ms, ce qui montre que la réserve d’énergie est suffisante. Côté secondaire, le filtrage repose également sur des condensateurs Toshin Kogyo électrolytiques et polymères certifiés 105 °C.
Le refroidissement est assuré par un ventilateur Hong Hua HA13525H12SF-Z de 135 mm à roulement FDB. Cybenetics confirme le fonctionnement semi-passif : le ventilateur peut rester arrêté à faible charge avant de démarrer selon les besoins thermiques. La supervision électrique repose sur un Weltrend WT7527RT, tandis qu’un microcontrôleur Nuvoton MS51FB9AE gère le ventilateur et les fonctions associées.
Dans l’ensemble, l’intérieur confirme le positionnement du produit. La plateforme HEC n’a rien d’exotique, mais elle est moderne, correctement équipée et cohérente avec un bloc 1000 W ATX 3.1 à prix contenu. La vraie valeur ajoutée ne vient pas d’une architecture vitrine, mais de l’équilibre entre rendement réel, connectique PCIe 5.1, condensateurs japonais, ventilateur 135 mm FDB et T-Guard.
Analyse des performances Cybenetics à 230V
Les mesures Cybenetics à 230V donnent une lecture très favorable de la GAMING 1000GM PG5 sur le plan énergétique. Le rendement moyen atteint 92,006 % sur plus de 1450 combinaisons de charge, avec une certification ETA Platinum. Pour une alimentation affichée 80 PLUS Gold sur la boîte, c’est un excellent résultat.
| Donnée Cybenetics 230V | Résultat |
|---|---|
| Rendement moyen | 92,006 % |
| Bruit moyen | 28,07 dBA |
| Facteur de puissance moyen | 0,948 |
| Rendement à très faible charge | 70,548 % |
| Consommation en veille | 0,0941 W |
| Ondulation 12V à pleine charge | 42,82 mV |
| Régulation 12V | 1,09 % |
| Hold-up time | 22,60 ms |
Le bloc est particulièrement à l’aise entre 20 et 60 % de charge. À 20 %, le rendement atteint 92,838 %. Il grimpe à 93,627 % à 30 %, culmine à 93,773 % à 40 %, puis reste à 93,591 % à 50 % et 93,280 % à 60 %. C’est précisément la plage la plus représentative d’une configuration gaming haut de gamme en usage réel. Même à pleine charge, le rendement reste à 91,279 %.

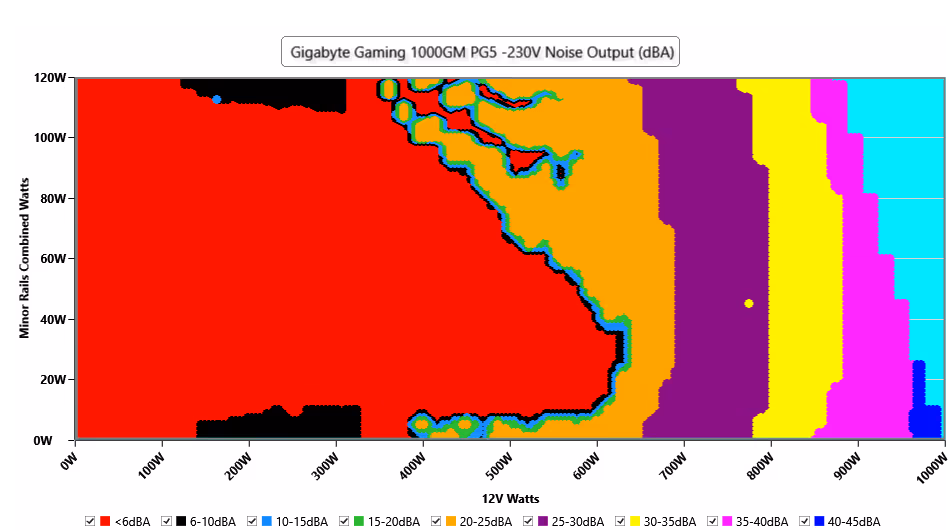

Le bruit est plus nuancé. Le ventilateur reste arrêté jusqu’à 30 % de charge, puis tourne à seulement 306 tr/min à 40 %, avec un bruit inférieur à 6 dBA. À faible charge, l’alimentation sera donc inaudible dans la plupart des configurations. En revanche, la courbe sonore grimpe nettement ensuite : 24,4 dBA à 50 %, 26,4 dBA à 60 %, 31,9 dBA à 80 %, puis 47,3 dBA à pleine charge. La GAMING 1000GM PG5 n’est donc pas une référence silence absolu.
L’ondulation est bien maîtrisée. À pleine charge, le +12V affiche 42,82 mV, loin de la limite ATX de 120 mV. Le +5V atteint 24,37 mV, le +3,3V 25,78 mV et le +5VSB 25,06 mV. La régulation est également solide, avec 1,09 % sur le +12V, 0,20 % sur le +5V et 0,46 % sur le +3,3V. Le +5VSB est moins serré à 2,38 %, mais reste correct.
Le hold-up time atteint 22,60 ms, avec 20,10 ms entre la perte secteur et le signal PWR_OK. Ces valeurs dépassent largement la limite habituelle de 16 ms. L’OPP intervient à 1264 W en condition normale et à 1117 W en condition chaude, ce qui laisse une marge confortable tout en réduisant logiquement le seuil lorsque la température augmente.
Au final, les mesures Cybenetics dessinent un profil clair : très bon rendement à 230V, bonne stabilité électrique, ondulation contenue et hold-up time solide. Le compromis principal se situe sur le bruit à forte charge. Pour une configuration gaming qui exploitera surtout la plage 300 à 600 W, l’équilibre reste très favorable.
Prix et disponibilité
La GAMING 1000GM PG5 arrive sur un segment très concurrentiel. Au moment de rédiger ce test, la référence exacte GP-GME1000GM PG5 reste encore difficile à trouver chez les grands distributeurs français habituels. Galaxus France la liste à 178,83 euros, mais ce tarif doit être considéré comme indicatif en attendant une disponibilité plus large chez Amazon, LDLC, TopAchat, Materiel.net ou d’autres revendeurs spécialisés.
Cette prudence est importante, car plusieurs références GIGABYTE proches coexistent dans les moteurs de recherche. On trouve notamment des GP-UD1000GM PG5 ou GP-UD1000GM PG5 V2, parfois moins chères, mais elles ne doivent pas être confondues avec la GP-GME1000GM PG5 testée ici. Cette dernière correspond à la nouvelle série GAMING avec T-Guard, ventilateur 135 mm FDB, PCIe 5.1 et certification Cybenetics ETA Platinum.
En Allemagne, les premiers prix observés commencent autour de 144 euros et montent vers 165 euros selon les boutiques. À ce niveau, la proposition devient très intéressante. À 178,83 euros chez Galaxus France, l’analyse est plus nuancée : le prix reste raisonnable pour une 1000 W ATX 3.1 avec T-Guard et un très bon rendement Cybenetics, mais il ne faut pas encore le considérer comme un tarif de marché définitif.
Le positionnement est donc clair : cette GIGABYTE n’est pas la plus silencieuse ni la plus luxueuse des alimentations 1000 W, mais elle combine de très bonnes performances électriques, une connectique moderne, une protection active du 12V-2×6 et un prix encore contenu. C’est précisément cette combinaison qui peut justifier un award Recommandé, à condition de rester honnête sur la disponibilité et le bruit à forte charge.
Conclusion
Avec la GAMING 1000GM PG5, GIGABYTE ne cherche pas à proposer l’alimentation la plus luxueuse du marché, ni la plus silencieuse à pleine charge. Le bloc va plutôt à l’essentiel : 1000 W, compatibilité ATX 3.1 et PCIe 5.1, connectique complète, câblage modulaire, rendement solide et surtout une attention particulière portée au connecteur GPU 12V-2x6 grâce au système T-Guard.
C’est justement ce dernier point qui donne du relief à cette référence. Depuis l’arrivée des cartes graphiques haut de gamme utilisant ce type de connecteur, la qualité d’insertion et la surveillance du câble sont devenues des sujets sensibles. T-Guard ne remplace pas un montage soigneux, mais il apporte une protection supplémentaire bienvenue en surveillant la température au plus près du connecteur GPU. C’est une approche pertinente, surtout pour une alimentation pensée pour accompagner des configurations gaming modernes.
Les données Cybenetics à 230 V confirment également le sérieux du bloc. Malgré une certification commerciale 80 PLUS Gold, la GAMING 1000GM PG5 atteint un rendement moyen de 92,006 %, correspondant à un niveau ETA Platinum. La régulation est correcte, l’ondulation reste bien contenue et le hold-up time de 22,60 ms montre une réserve d’énergie confortable. Sur le plan électrique, le bilan est donc très positif. Texte collé.txt
Le principal compromis concerne le bruit. Le fonctionnement semi-passif permet de rester très discret à faible et moyenne charge, mais la courbe grimpe nettement lorsque l’alimentation est fortement sollicitée, avec 47,3 dBA à pleine charge. Ce n’est donc pas un modèle à privilégier pour une configuration orientée silence absolu. En revanche, dans une machine gaming typique, souvent située entre 300 et 600 W en charge réelle, le comportement devrait rester nettement plus favorable.
Reste la question du prix et de la disponibilité. À environ 145 à 165 euros sur certains marchés européens, cette GIGABYTE devient très convaincante. À près de 180 euros en France, elle reste pertinente, mais devra faire face à une concurrence déjà bien installée. Il faudra aussi veiller à ne pas la confondre avec les autres blocs GIGABYTE PG5 plus anciens ou différents.
Au final, la GIGABYTE GAMING 1000GM PG5 est une alimentation 1000 W ATX 3.1 équilibrée, performante et rassurante pour les configurations équipées de GPU récents. Elle n’est pas parfaite, notamment sur le bruit à forte charge, mais son excellent rendement réel, sa plateforme cohérente, son câblage complet et l’intégration de T-Guard en font une proposition solide. Pour un tarif contenu, elle mérite clairement notre award Recommandé.
