Un peu plus de quatre ans après la sortie et le test du Corsair 4000D Airflow et du Corsair ICUE 4000X RGB, voici donc le CORSAIR FRAME 4000D.
Avec cette nouvelle mouture actualisée, CORSAIR souhaite proposer un produit ultra-personnalisable. Ainsi, il sera possible d'échanger certains panneaux frontaux et latéraux mais aussi des éléments tels que le panneaux d'E/S, le plateau de la carte mère ou le dessus du cache alimentation.
D'autres éléments ont évolué et le CORSAIR FRAME 4000D va profiter d'une façade en 3D, du système Infinirail, d'une compatibilité avec les cartes mères à connecteurs cachés, d'un support de GPU et d'une compatibilité avec le système iCUE LINK.
CORSAIR frappe fort avec sa nouvelle série FRAME, une réinvention complète du boîtier PC tel que nous le connaissions. Bien plus qu’un simple châssis, le FRAME 4000D mise sur l’évolutivité et la modularité, offrant aux utilisateurs une liberté totale pour personnaliser et adapter leur boîtier à leurs envies ou à leurs besoins futurs.
Ce FRAME 4000D vient donc un peu plus de quatre ans après la sortie et le test du Corsair 4000D Airflow et du Corsair ICUE 4000X RGB apportant un souffle de renouveau à la série emblématique 4000. Ces deux derniers modèles avaient remporté haut la main nos badges les plus prestigieux à l’époque et, bien que toujours présents sur les étals des principaux revendeurs, ils commencent un peu à dater.
Avec cette nouvelle mouture actualisée, CORSAIR souhaite proposer un produit ultra-personnalisable. Ainsi, nous le verrons tout au long de la présentation, il sera possible d’échanger non seulement les panneaux frontaux et latéraux (comme avec la précédente génération de la série 4000), mais aussi des éléments tels que le panneau d’E/S qui permet de passer à une prise micro « audiophile » avec amplificateur intégré ou à des ports USB plus rapides ou plus puissants. Le plateau de la carte mère ou le dessus du cache alimentation pourront également être changés.
D’autres éléments ont bien évidemment évolué et ce CORSAIR FRAME 4000D va profiter d’une façade en 3D et du système Infinirail aperçu dans la découverte du CORSAIR 9000D RGB AIRFLOW. En termes de compatibilité, CORSAIR a pensé à tout, notamment avec une prise en charge des cartes mères à connecteurs cachés (comme les ASUS BTF ou MSI Project Zero), un support GPU intégré pour prévenir l’affaissement des cartes graphiques les plus lourdes, et une intégration complète avec le système iCUE LINK pour une gestion simplifiée des câbles et du refroidissement.
Et pour les configurations nécessitant un espace supplémentaire, le FRAME 4000D est légèrement plus grand que son prédécesseur, tout en restant compact et élégant. D’ailleurs la série FRAME 4000D se décline en trois versions :
- FRAME 4000D : livré sans ventilateurs pour les utilisateurs souhaitant une personnalisation totale, au prix de 99,99 €.
- FRAME 4000D RS : accompagné de trois ventilateurs RS120 PWM ( Non disponible en Europe.)
- FRAME 4000D RS ARGB : équipé de trois ventilateurs RS120 ARGB PWM pour les amateurs de RGB, proposé à 119,90 €.
Disponible en noir ou blanc, cette série s’adresse autant aux passionnés de hardware qu’aux utilisateurs à la recherche d’une solution évolutive et pérenne. Avec le FRAME 4000D, CORSAIR redéfinit les standards du boîtier PC, offrant un équilibre parfait entre design, performances et modularité. Plongeons dans les détails !
Emballage et contenu

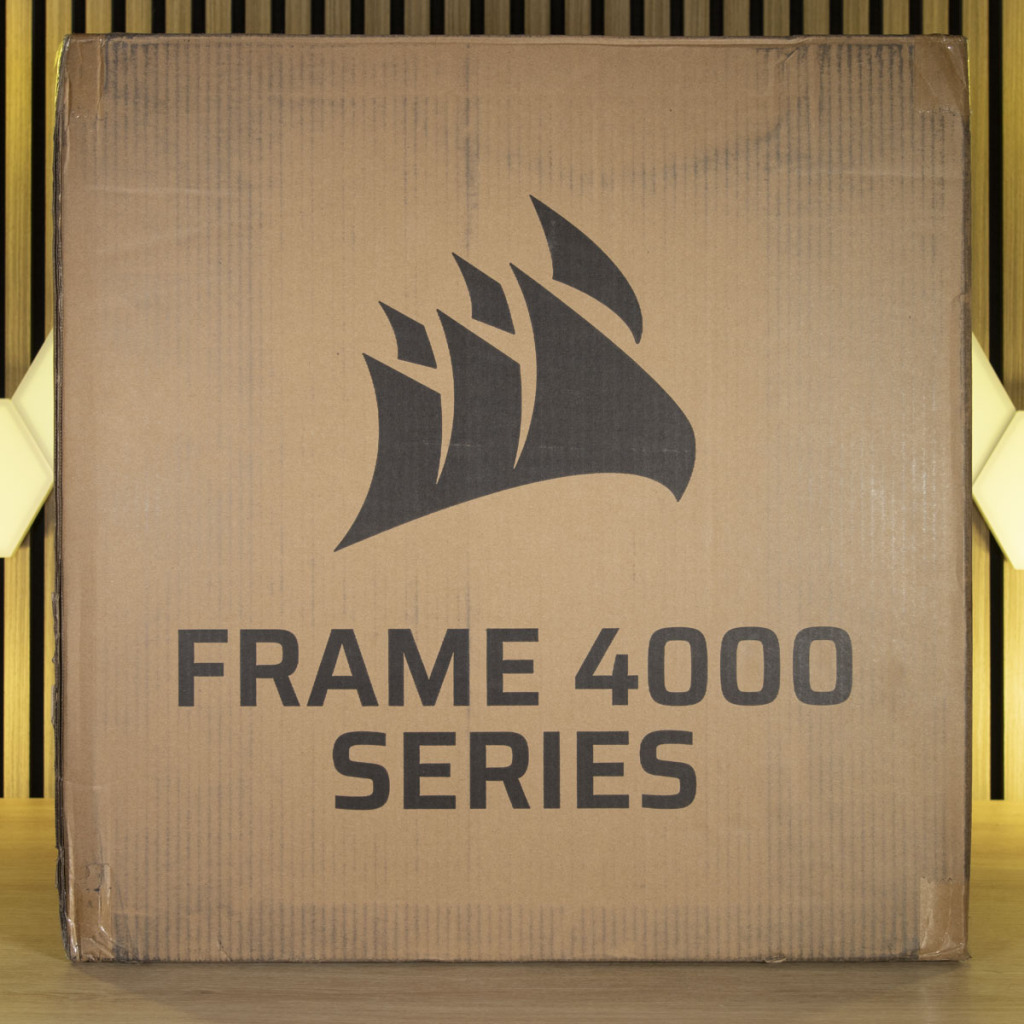

Les faces principales de l’emballage du CORSAIR FRAME 4000D ne mentionnent que la série surmontée du logo de la marque.

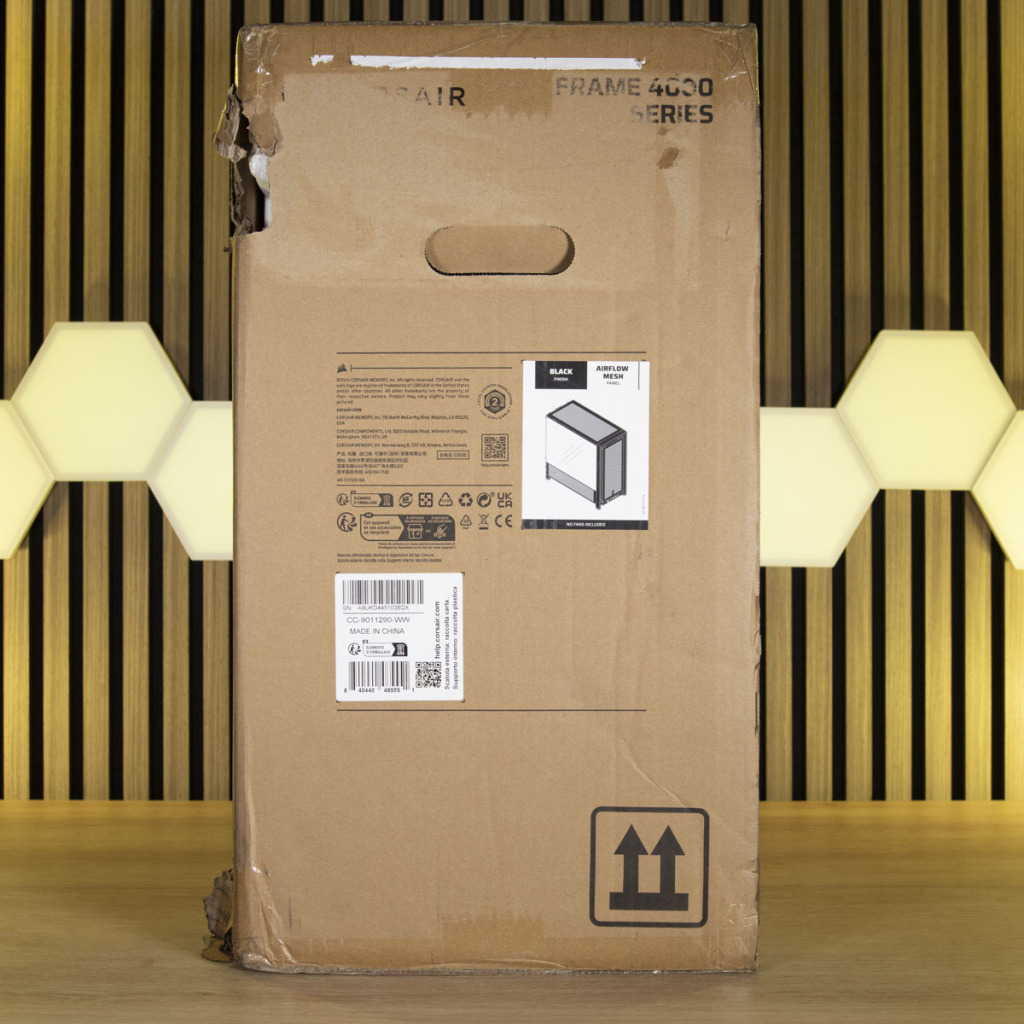

Les petits côtés les reprennent et ajoutent une étiquette précisant le modèle (nous avons donc la version noire accompagnée d’un panneau mesh airflow). De nombreux logos sont présents ainsi que les adresses postales, un QR Code permettant d’accéder au site de la marque et deux code-barres. CORSAIR précise que le boîtier est garanti deux ans.
Déballage et accessoires

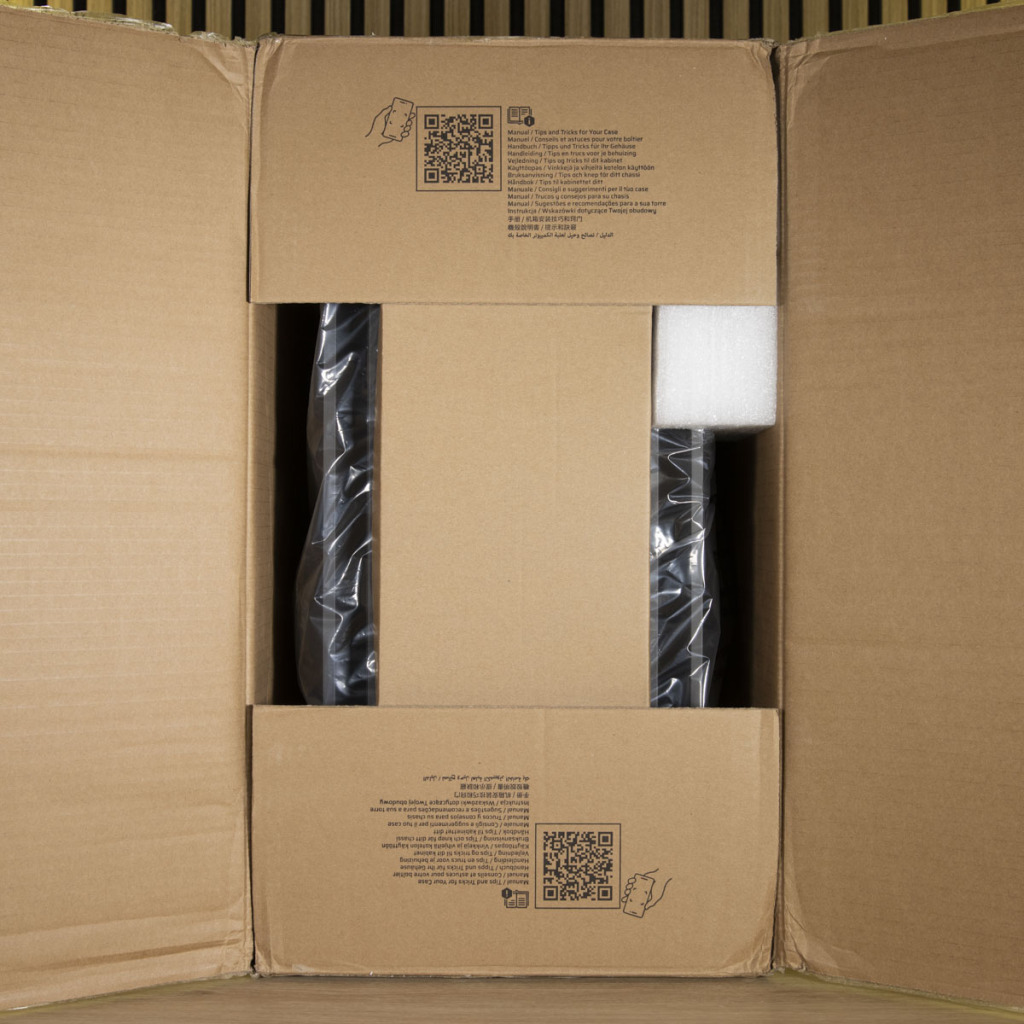

L’étape du déballage s’arrête sur les pans du carton, car ils comportent un QR Code à scanner afin d’obtenir le « manuel, les conseils et astuces pour votre boîtier » en ligne.

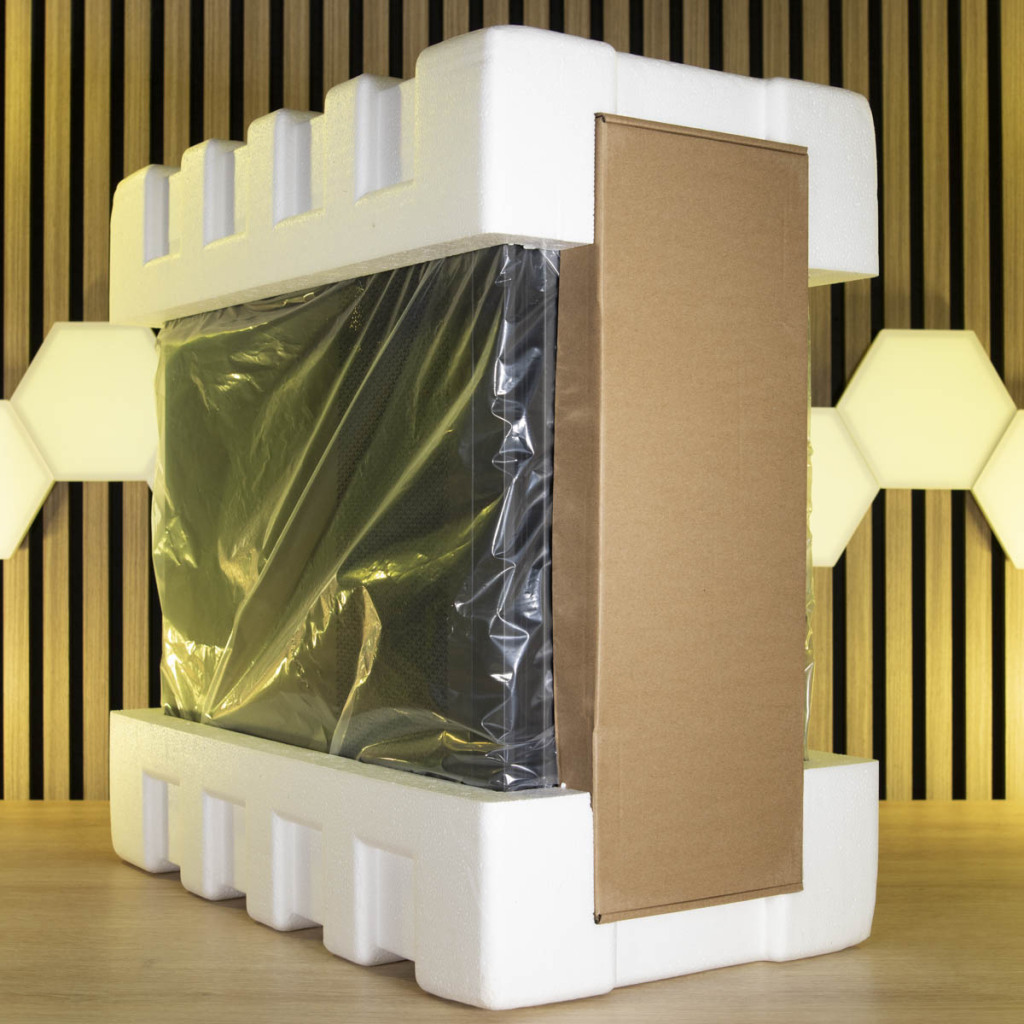

Le CORSAIR FRAME 4000D est soigneusement protégé par deux blocs de polystyrène. Ceux-ci se prolongent vers le centre du boîtier et intègrent un long carton comprenant les accessoires. Le CORSAIR FRAME 4000D est en plus ensaché pour une protection supplémentaire.
Le carton inclus renferme :
- Un support pour ventilateur/radiateur en acier,
- Un cache en plastique à placer dans le cache alimentation,
- Un guide de sécurité,
- Un support en acier,
- Un adaptateur Front Panel vers des prises séparées à adapter aux connecteurs de la carte mère,
- Douze serre-câbles plastiques,
- Douze adaptateurs pour ventilateurs,
- Un ensemble de vis en sachet,
- Un cache aimanté.
Caractéristiques du CORSAIR FRAME 4000D
| Dimensions | 487 x 239 x 486 mm |
| Matériel | Acier, verre trempé |
| Ventilateurs inclus | Aucun ou 3x RS120 or 3x RS120 ARGB en fonction des versions |
| Compatibilité ventilateurs | Avant : 3 x 120 mm, 2 x 140 mm, 2x 200 mm Top : 3 x 120 mm, 2 x 140 mm, 2 x 160 mm Côté : 3 x 120 mm, 2 x 140 mm Bas : 2 x 120 mm Arrière : 1 x 120 mm, 1 x 140 mm |
| Compatibilité radiateurs | Avant : 360 mm, 280 mm, 240 mm Top : 360 mm, 280 mm, 240 mm Côté : 360 mm, 280 mm, 240 mm Bas : aucun Arrière : 120 mm |
| Slots d’extension | 7 horizontaux |
| Compatibilité carte mère | Mini-ITX, Micro-ATX, ATX, E-ATX |
| Stockage | 4 SSD 2.5″ / 2 HDD 3.5″ |
| Clearance | PSU: 220 mm CPU Cooler: 170 mm GPU: 370 mm (345 mm avec ventilateur) |
| Filtres | Top, côté latéral droit, alimentation |
| Panneau E/S | USB 3.2 Gen1 Type-A (x2) USB 3.2 Gen2 Type-C (x1) Headphone/Microphone (x1) Power Reset |
| Garantie | 2 ans |
Extérieur

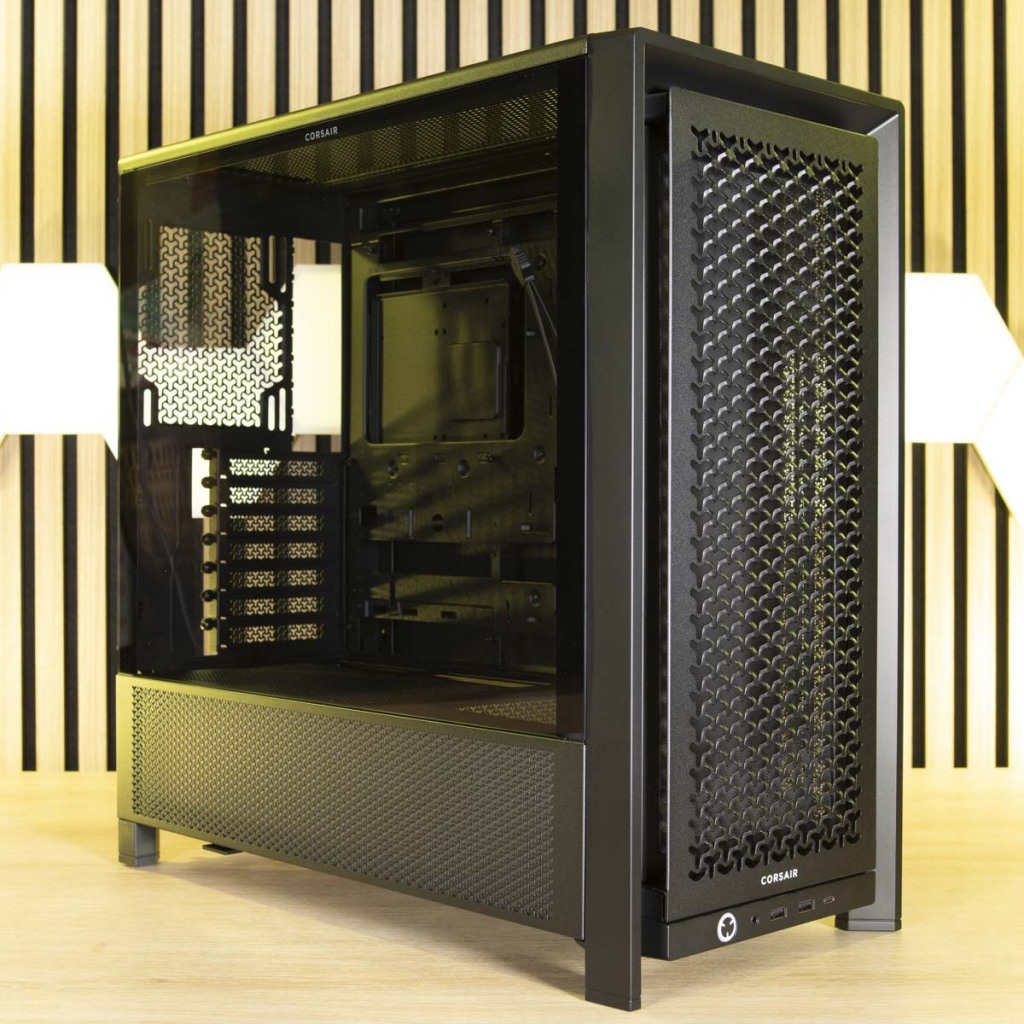

Voici le CORSAIR FRAME 4000D. Nous retrouvons quelques éléments du design de la précédente série de boîtiers. Ainsi, nous avons une façade anguleuse avec la paroi principale qui se détache du cadre. Le reste du boîtier est également exempt de rondeurs, mais propose quelques subtilités le rendant élégant. Les pieds sont plus fins que le 4000D précédent et CORSAIR oublie les petits triangles en façade au profit de formes en Y en 3D. La paroi en verre trempé ne se prolonge plus jusqu’en bas du boîtier et le CORSAIR FRAME 4000D profite d’un cache alimentation amovible parsemé de petits Y esthétiques.

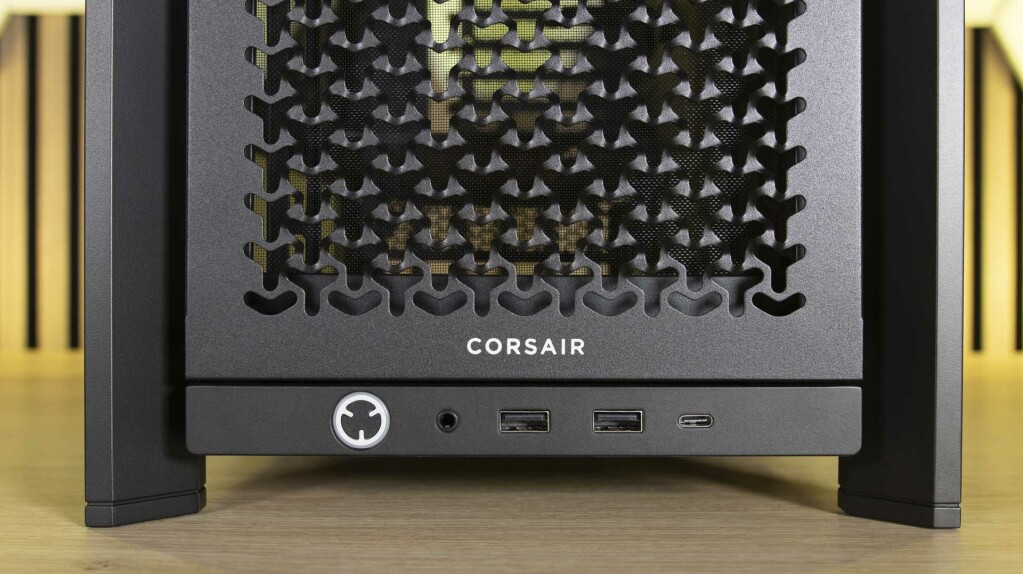

Le panneau est intégré dans le bas de la façade (il était sur la paroi supérieure auparavant). Il intègre :
- Un bouton Power reprenant les trois branches du Y et profitant d’un éclairage RGB,
- Une prise combo casque/micro,
- Deux prises USB-A,
- Une prise USB-C.

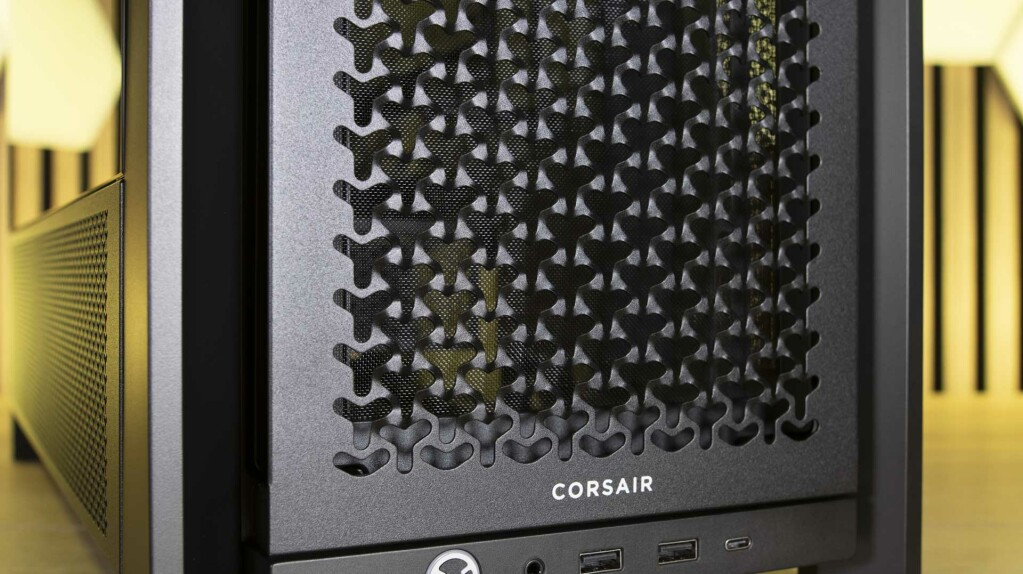

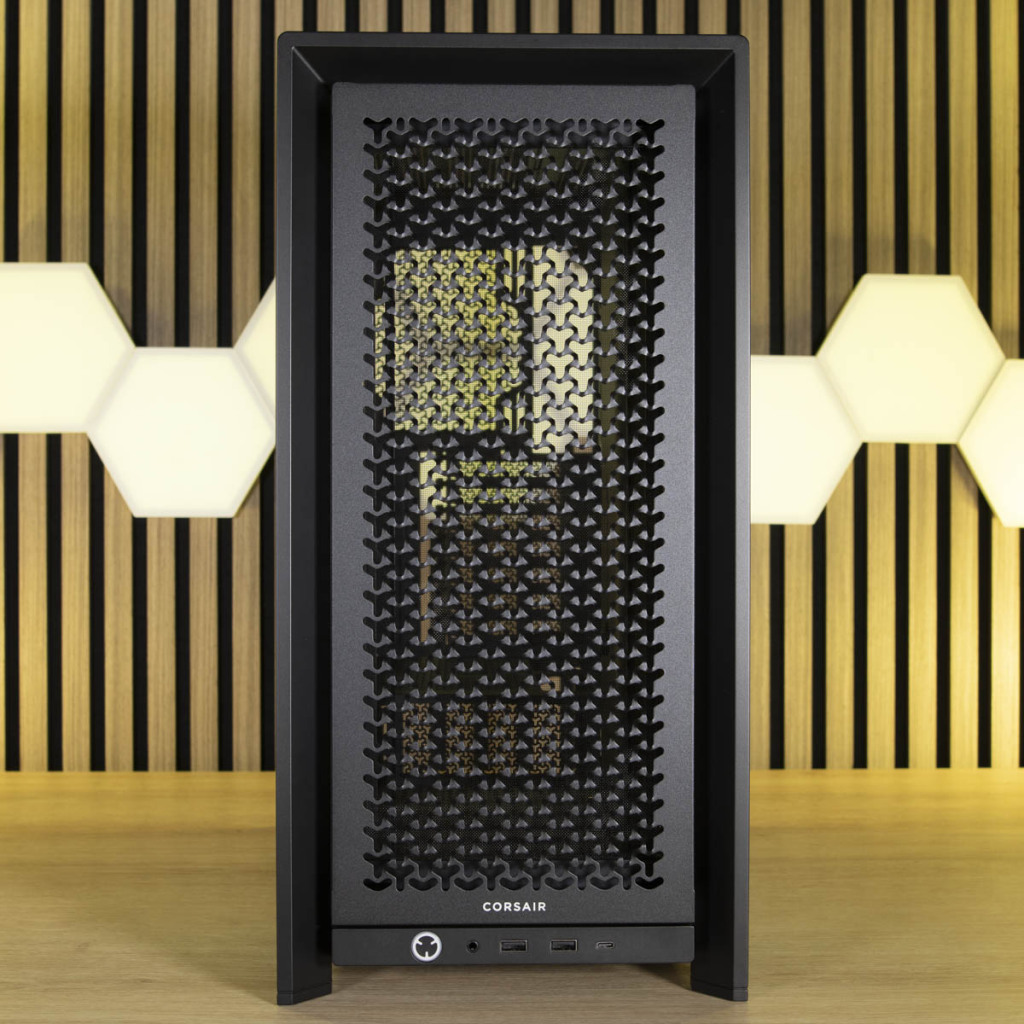

Et la façade est maintenant recouverte de motifs en Y en 3D. Ces motifs permettent à l’air frais de circuler sans obstruction. Le panneau avant est ainsi optimisé pour une circulation d’air élevée et une restriction minimale.
En arrière, nous retrouvons une disposition classique avec :
- L’emplacement pour les E/S de la carte mère,
- Un emplacement pour ventilateur/radiateur de 120 ou 140 mm,
- Sept emplacements d’extension,
- L’emplacement pour l’alimentation.
La paroi latérale droite est fixée au châssis par deux vis à main, tout comme la paroi latérale gauche.

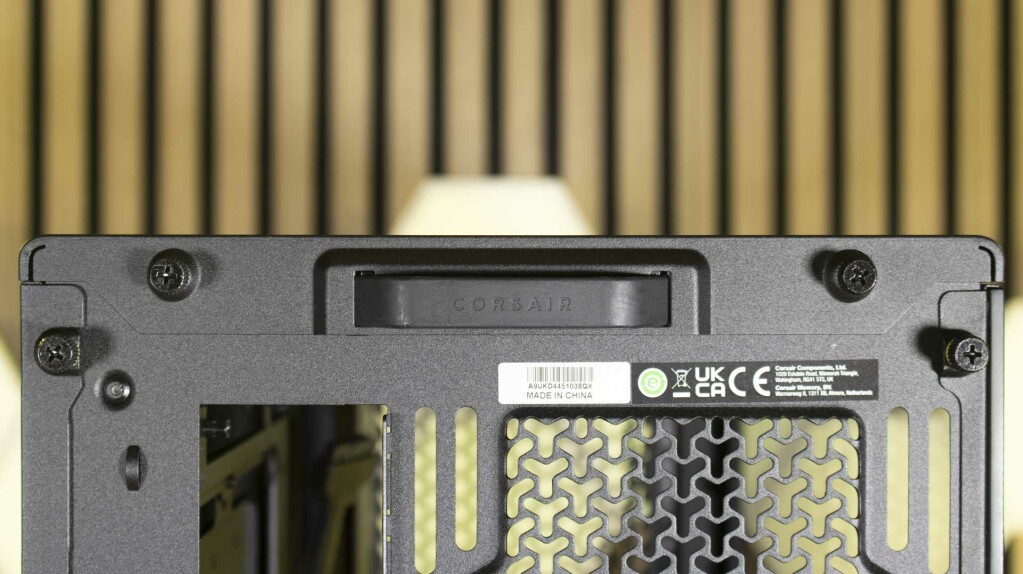

Tout en haut du CORSAIR FRAME 4000D, nous avons une languette en plastique semi-rigide qui permettra de tirer la paroi supérieure vers soi pour la désolidariser du châssis et faciliter l’installation des composants. Cette paroi est, elle aussi, fixée par deux vis à main.

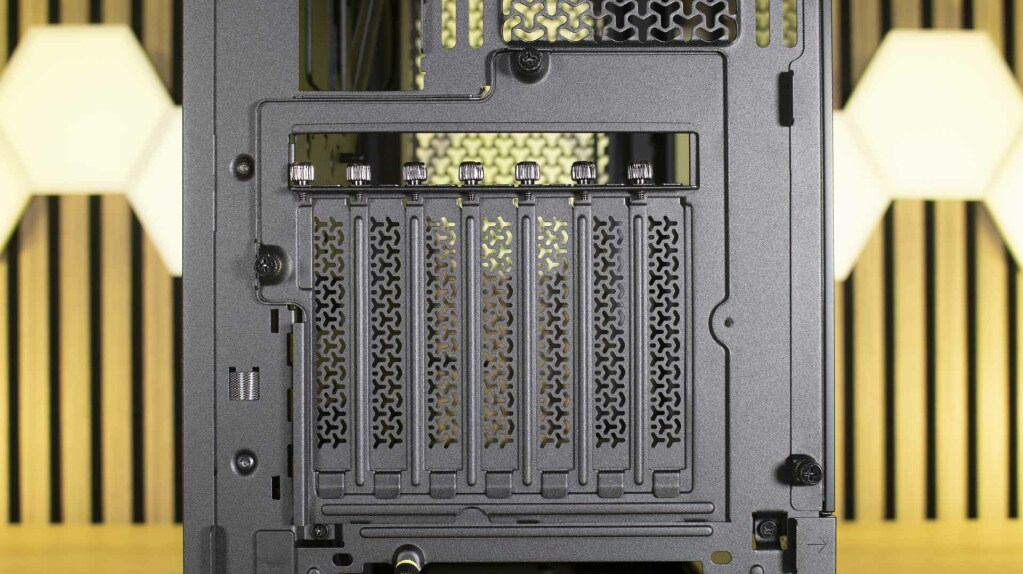

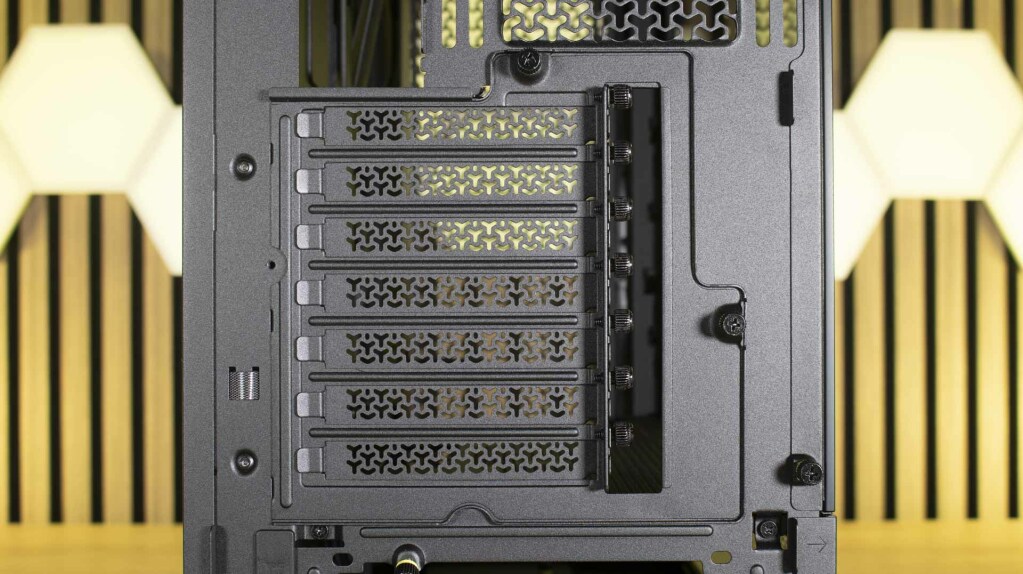

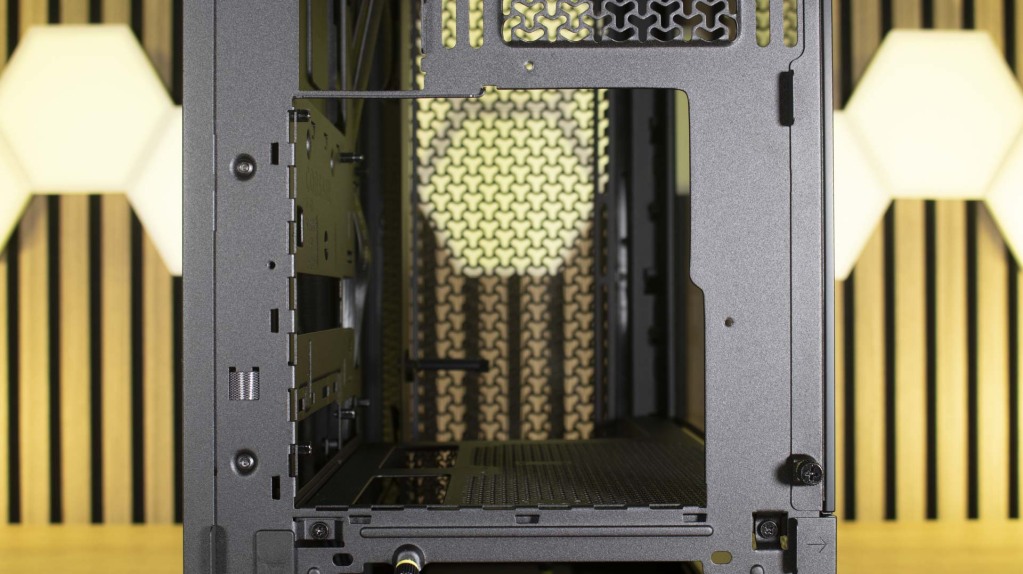

Les équerres PCIe pourront être déplacées pour installer le GPU à la verticale. La manœuvre est simple et consiste à désolidariser l’ensemble des équerres du châssis grâce à deux vis à main. Un quart de tour et les équerres se refixent grâce aux deux mêmes vis à main.

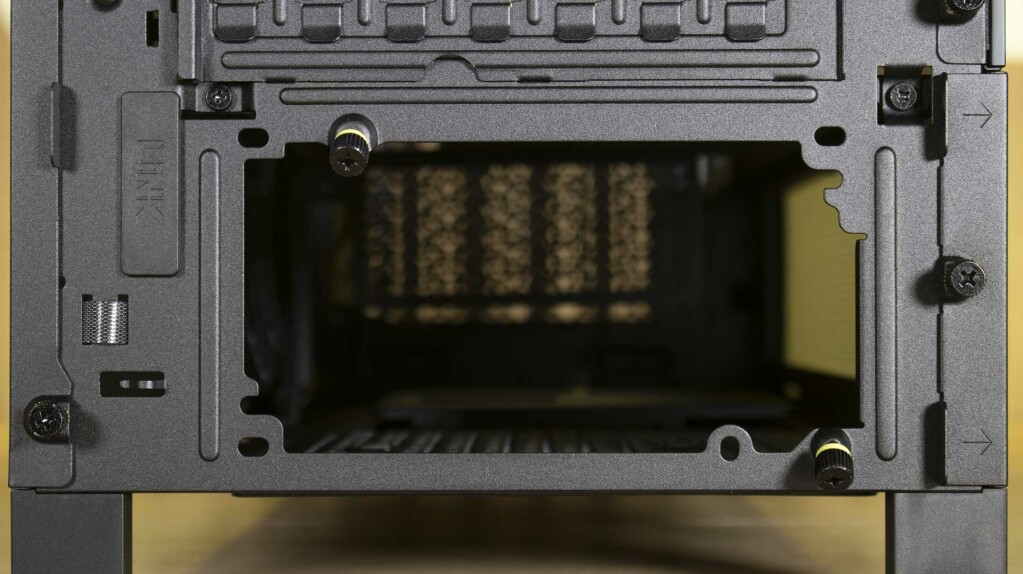

Enfin, tout en bas, deux vis imperdables sont déjà présentes pour fixer l’alimentation au châssis. Le cache alimentation amovible est lui aussi fixé grâce à une vis à main.

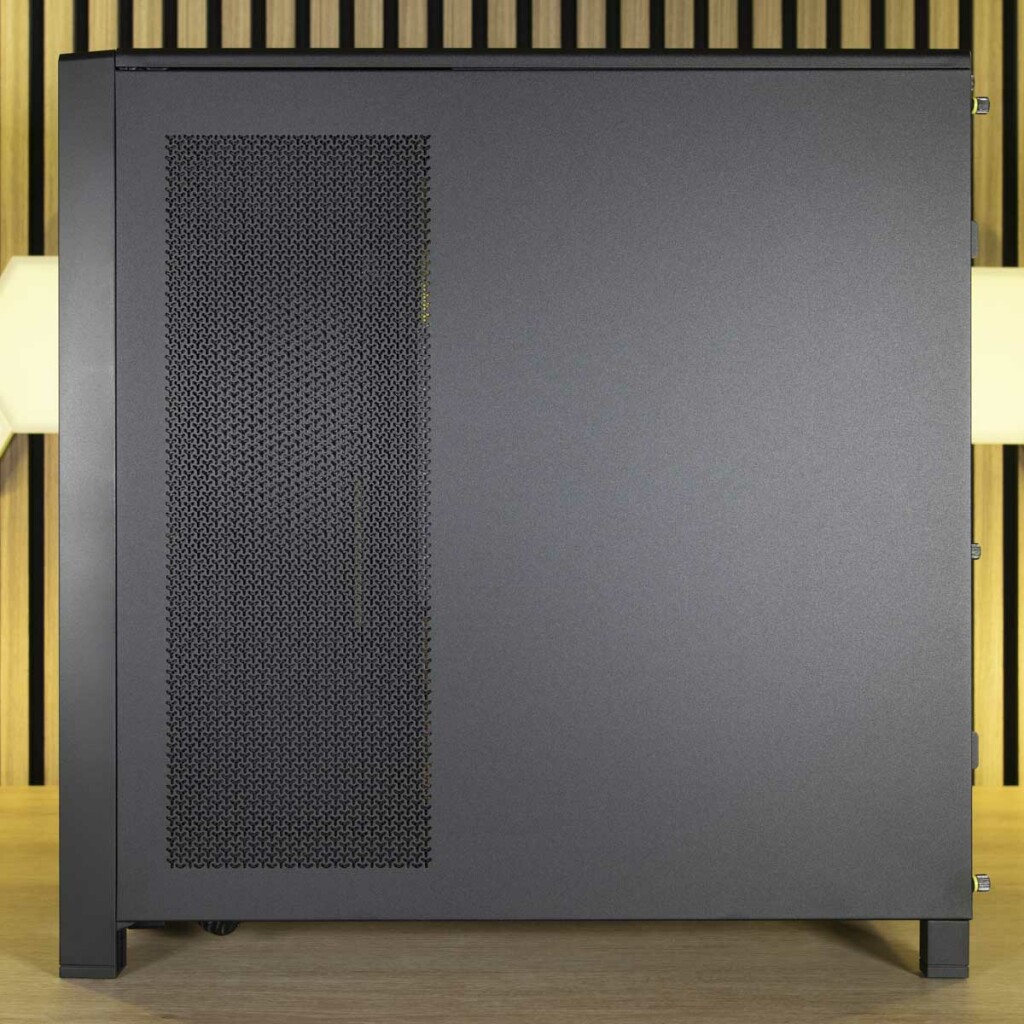

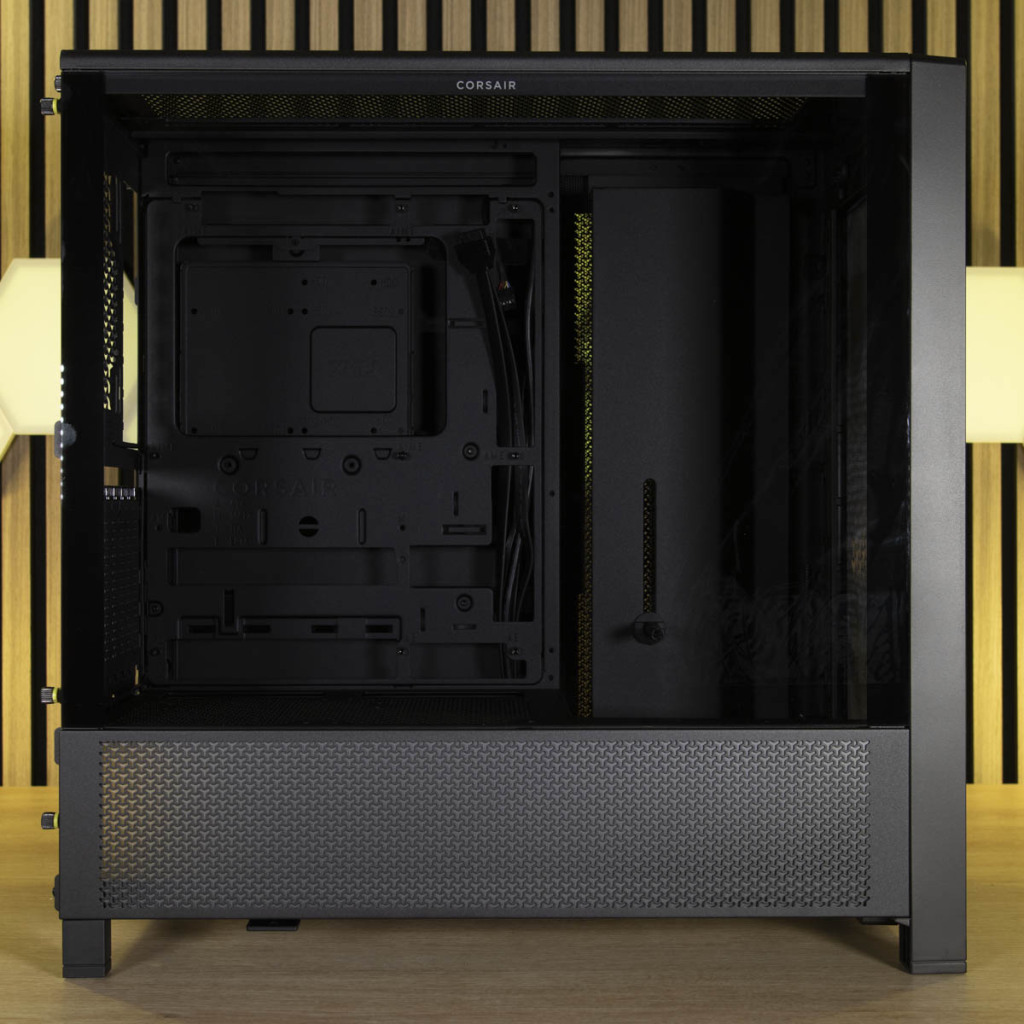

La paroi latérale droite est teintée et elle comporte deux bandes latérales internes noires. La paroi latérale gauche est en acier et comporte une zone pourvue de nombreux petits Y pour maximiser la circulation de l’air.

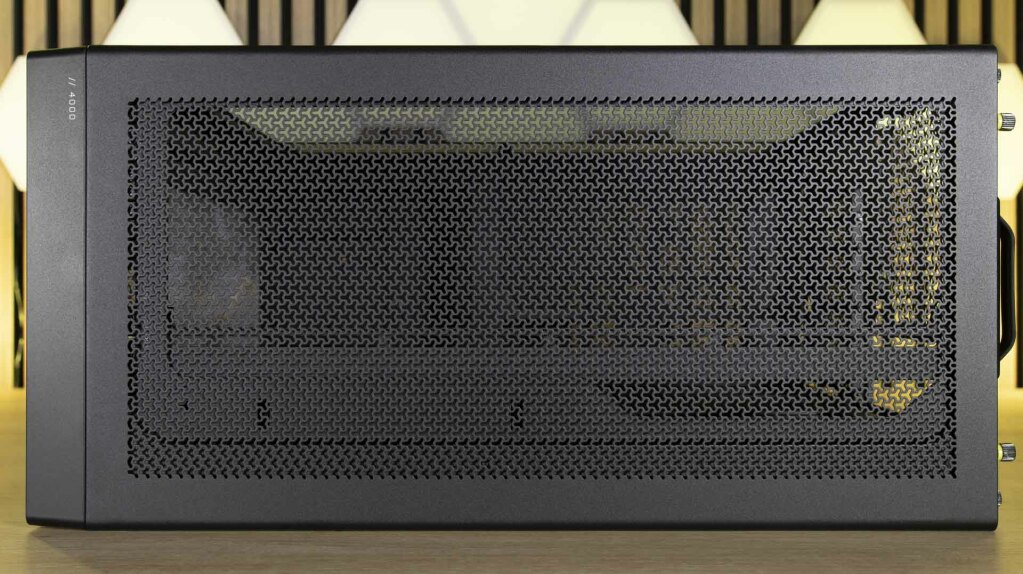

En haut du CORSAIR FRAME 4000D, nous retrouvons également les petits motifs Y sur une large zone. Ils permettront de faire circuler l’air efficacement. Sur le haut de la façade, nous retrouvons un « // 4000 », symbole récurrent des produits CORSAIR actuellement. La paroi est en acier et se fixe au châssis par deux vis à main.

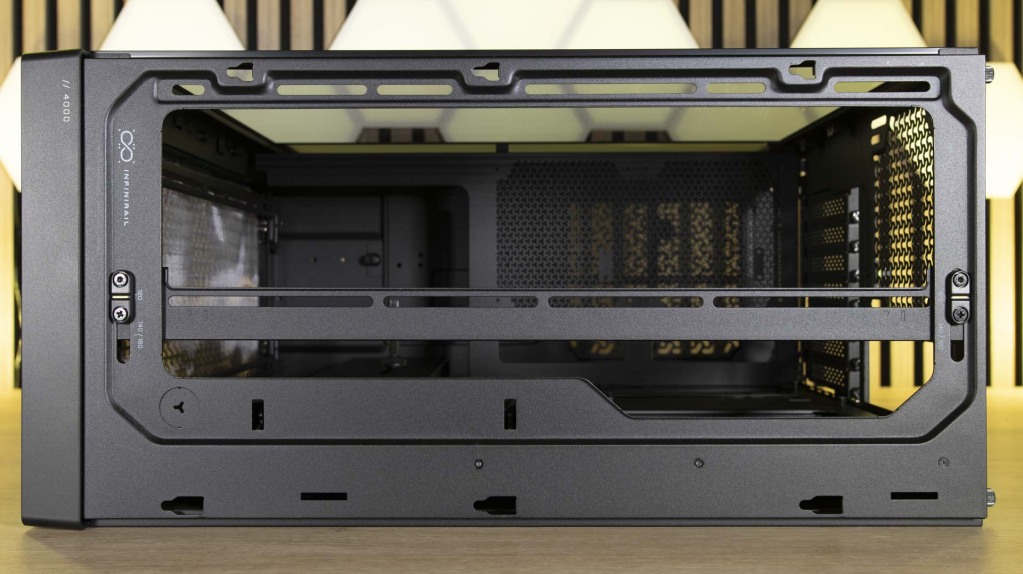

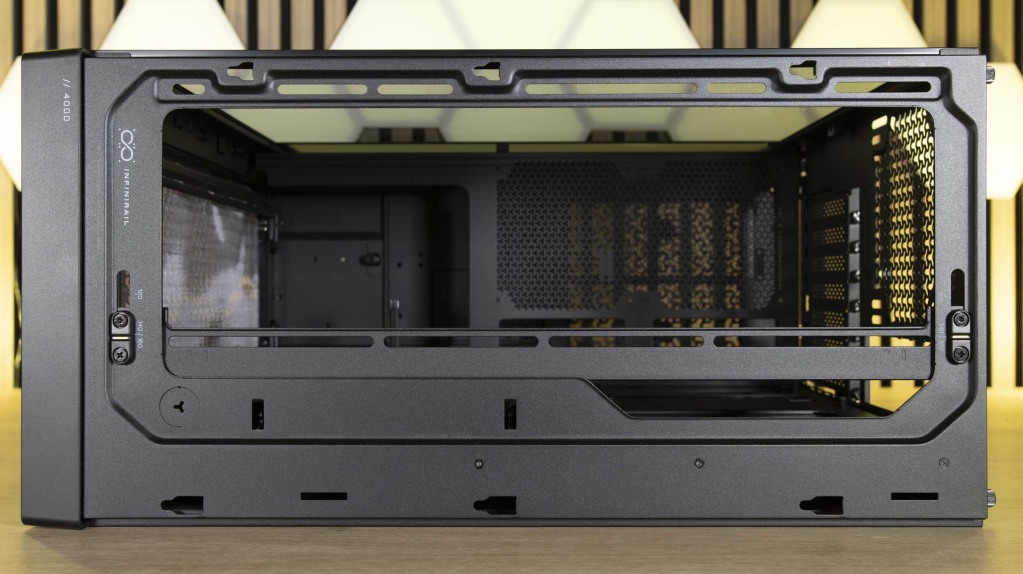

Une fois la paroi enlevée, nous avons un emplacement pour ventilateur (3 x 120 mm, 2 x 140 mm, 2x 200 mm) ou d’un radiateur de 360 mm maximum. L’installation des éléments se fera grâce au système Infinirail de CORSAIR. Ce système est composé d’un rail mobile qui pourra s’adapter à la taille du ventilateur installé.
Ce rail est fixé au châssis par deux vis à chaque extrémité et une petite fenêtre permet de l’adapter à une dimension de 120 mm ou 140/160 mm en fonction de la taille du ventilateur.

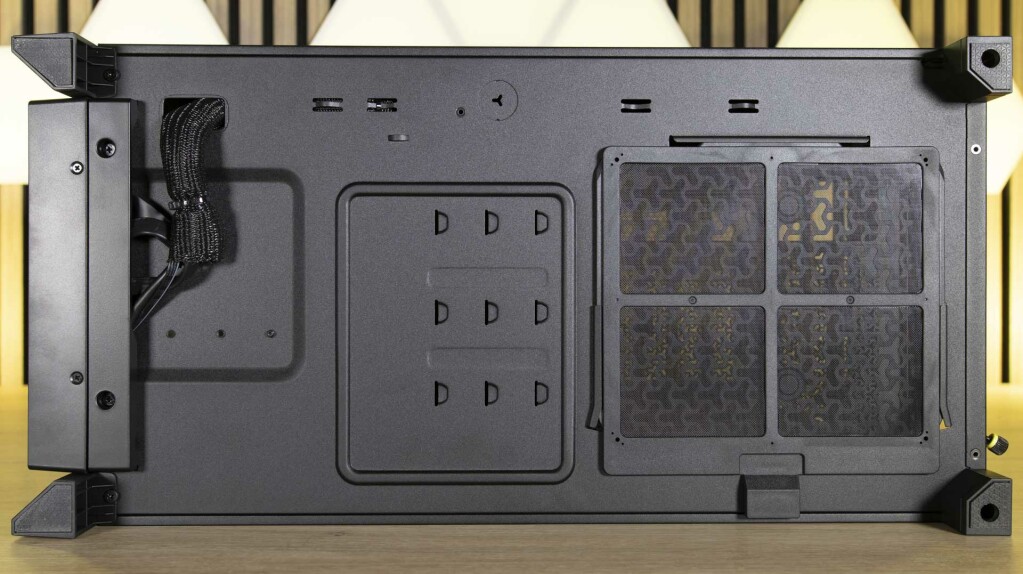

Enfin, en dessous, le CORSAIR FRAME 4000D repose sur quatre pieds fins pourvus de patins antidérapants. Nous avons les câbles gainés du panneau E/S frontal, une série de neuf crans permettant de positionner un plateau de disque dur à trois endroits différents et un filtre protégeant l’alimentation des poussières. Ce filtre est rigide et s’enlève en tirant vers soi sur le côté du boîtier. Nous retrouvons de nombreux Y favorisant le passage de l’air vers l’alimentation.
Intérieur

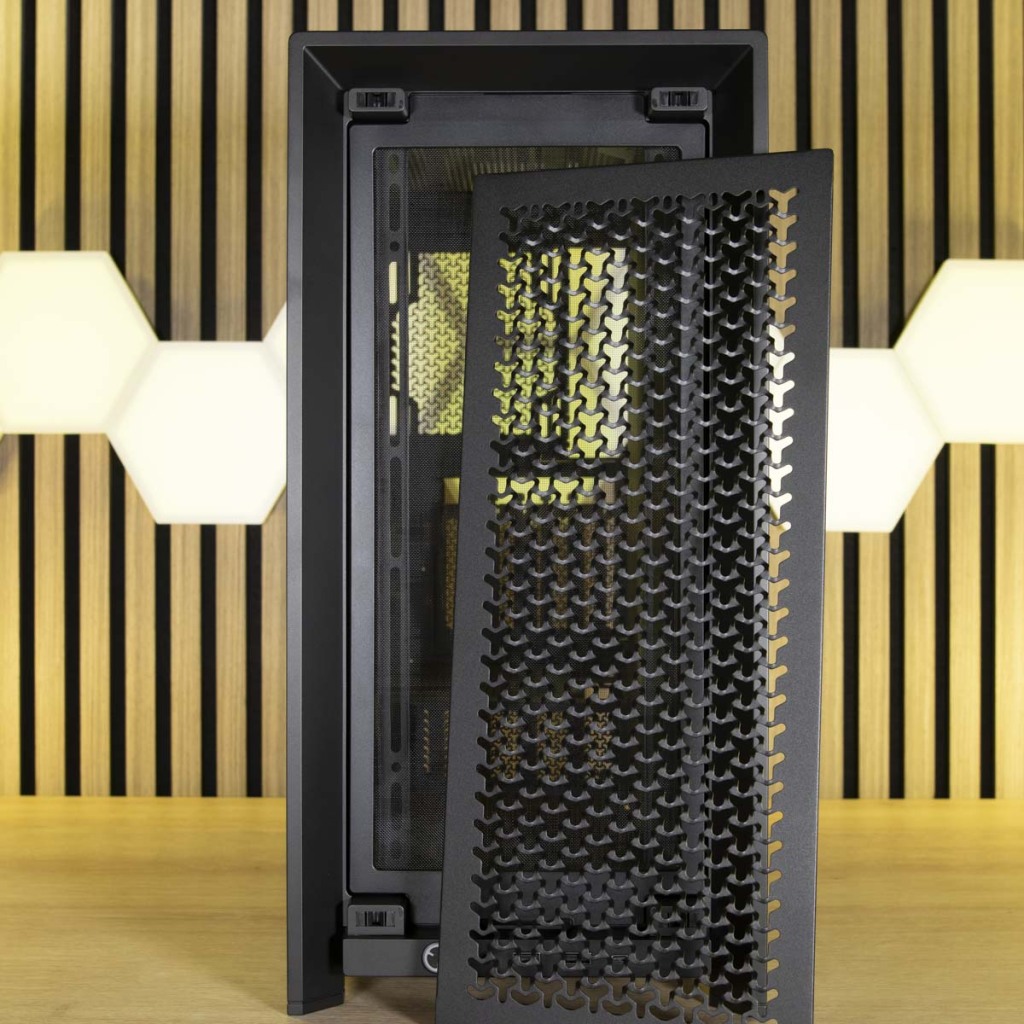

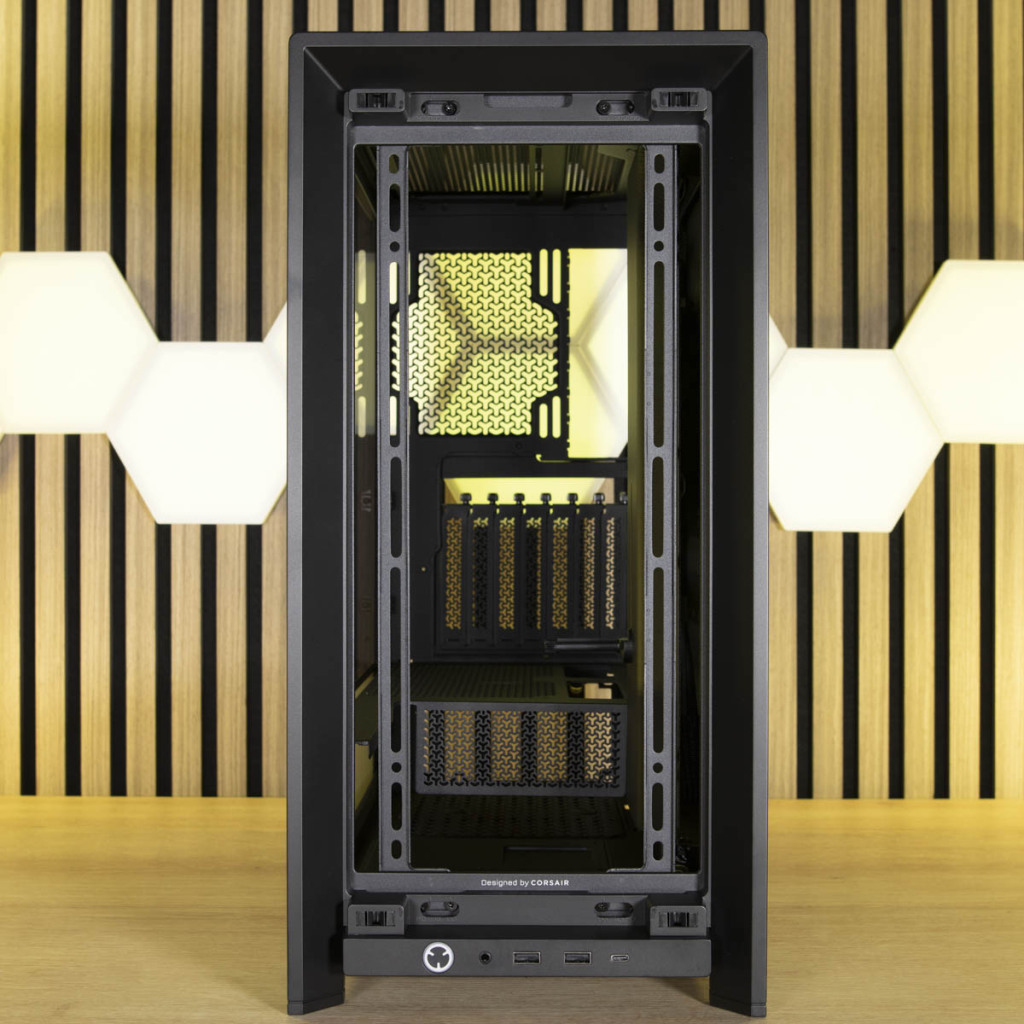

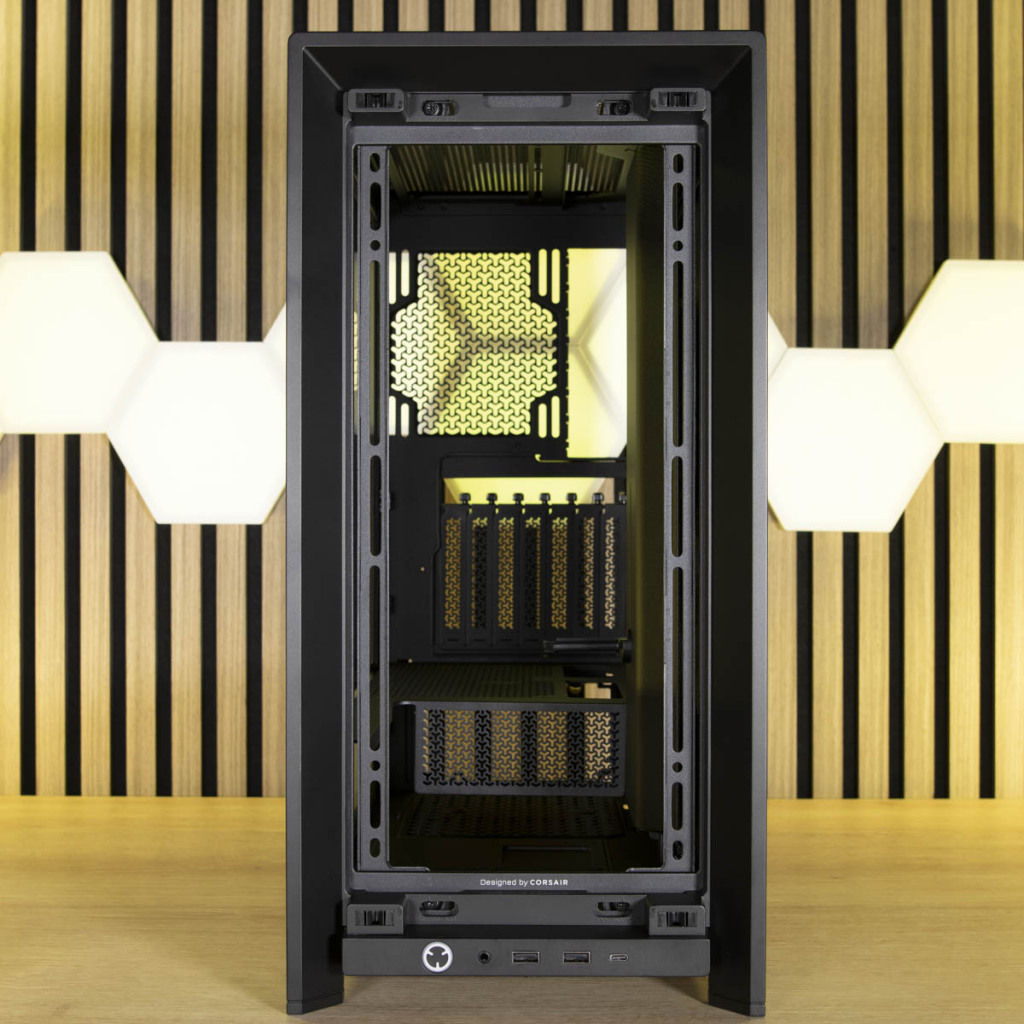

Un des objectifs du CORSAIR FRAME 4000D est de pouvoir le personnaliser au maximum. Ainsi, la façade peut s’enlever facilement en tirant vers soi et pourra être remplacée par une autre façade disponible sur le site de la marque. En dessous, nous avons un filtre aimanté rigide protégeant les composants de la poussière. Ce filtre pourra être enlevé pour découvrir un nouveau système Infinirail.

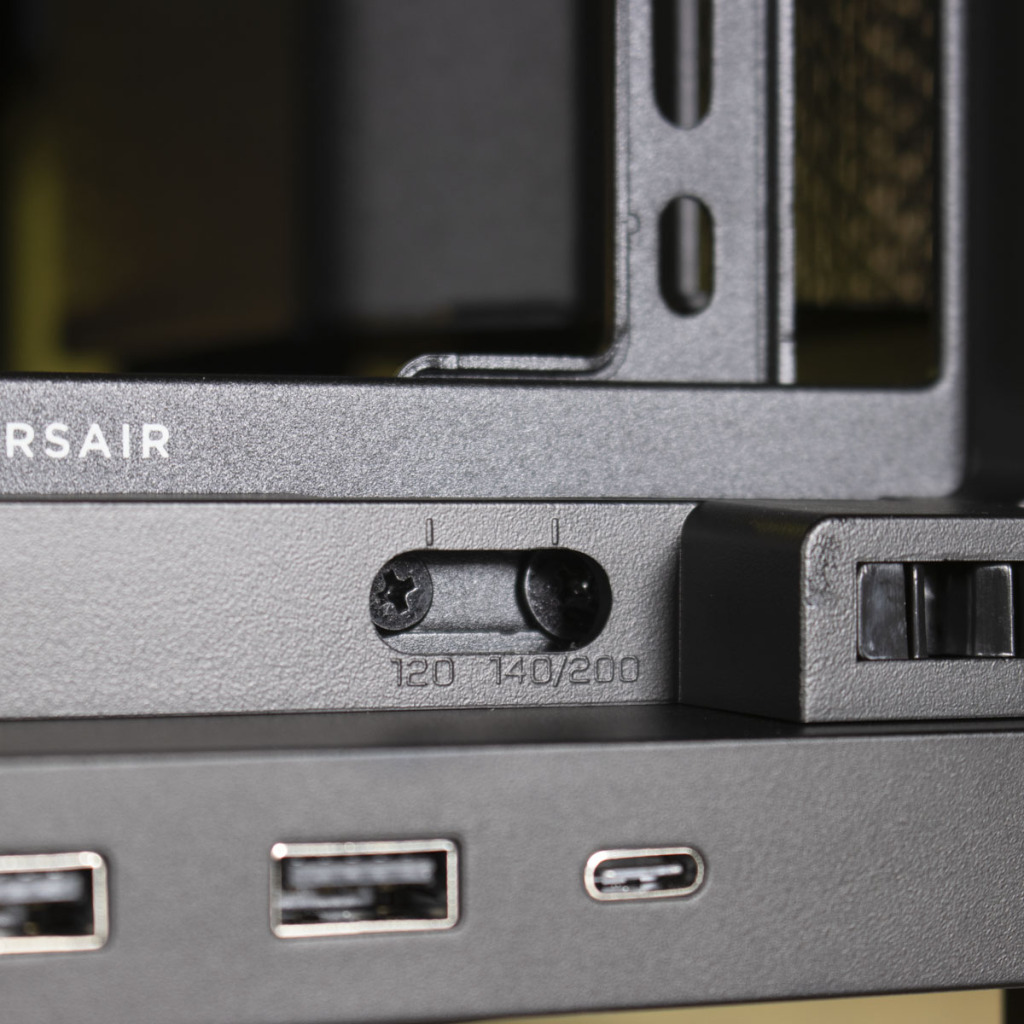

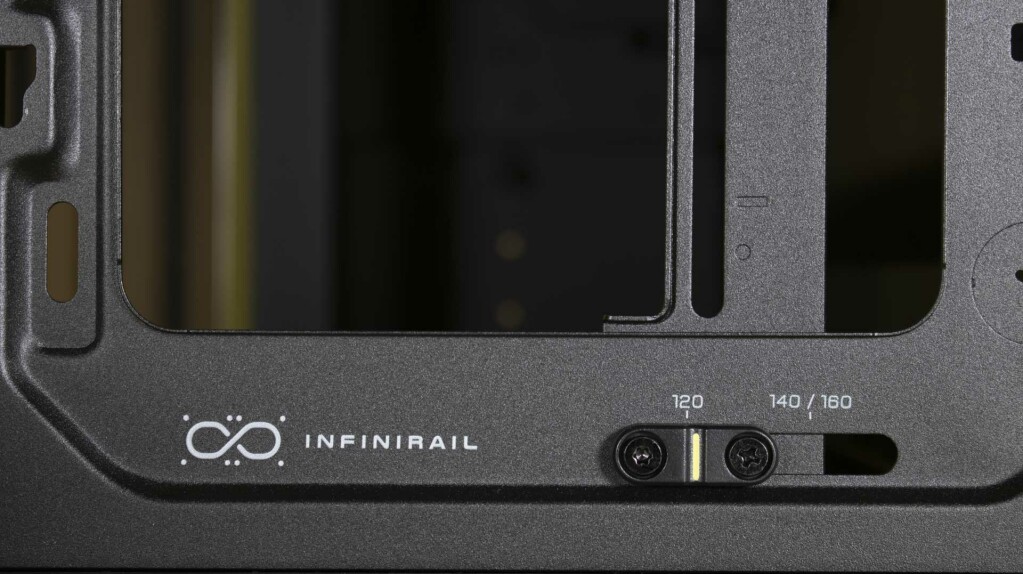

Nous retrouvons une petite fenêtre à chaque extrémité des deux rails permettant de choisir entre des emplacements pour ventilateurs de 120 mm, 140 mm ou 200 mm. Il sera aussi possible d’installer un radiateur de 360 mm maximum.
Le système est pratique et simple. Il permet rapidement de modifier l’écart entre les rails pour installer les composants.

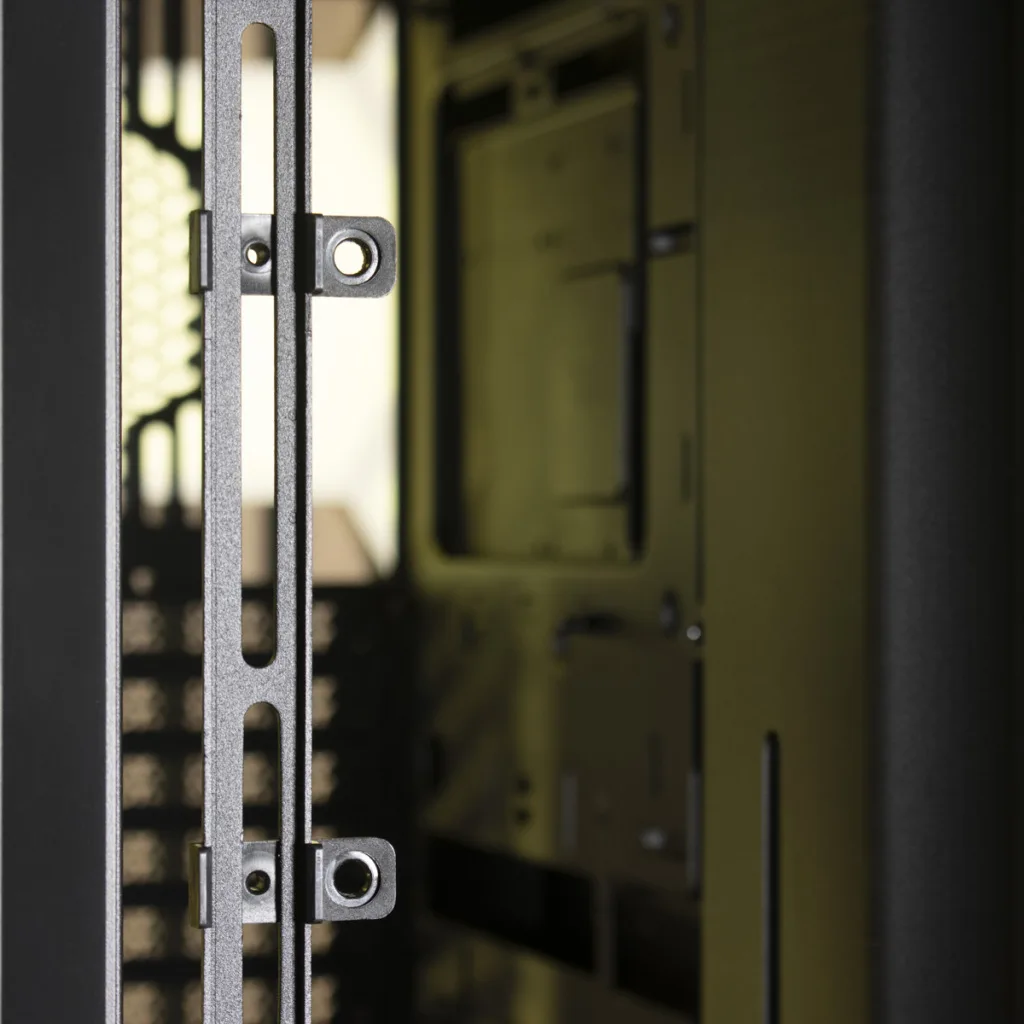

Des adaptateurs seront à rajouter pour l’installation des ventilateurs en 160 mm.
Toujours dans ce souci de personnalisation, il est aussi possible d’enlever le panneau des E/S pour le remplacer par un autre. Cette opération permet par exemple d’ajouter un panneau comportant plus de ports USB.
L’exploration du CORSAIR FRAME 4000D se fait en enlevant la paroi latérale droite. Entièrement en acier, elle intègre une zone aérée par de nombreux petits Y et protégée par un filtre aimanté et donc amovible. Cette paroi est fixée au châssis par deux vis à main imperdables.

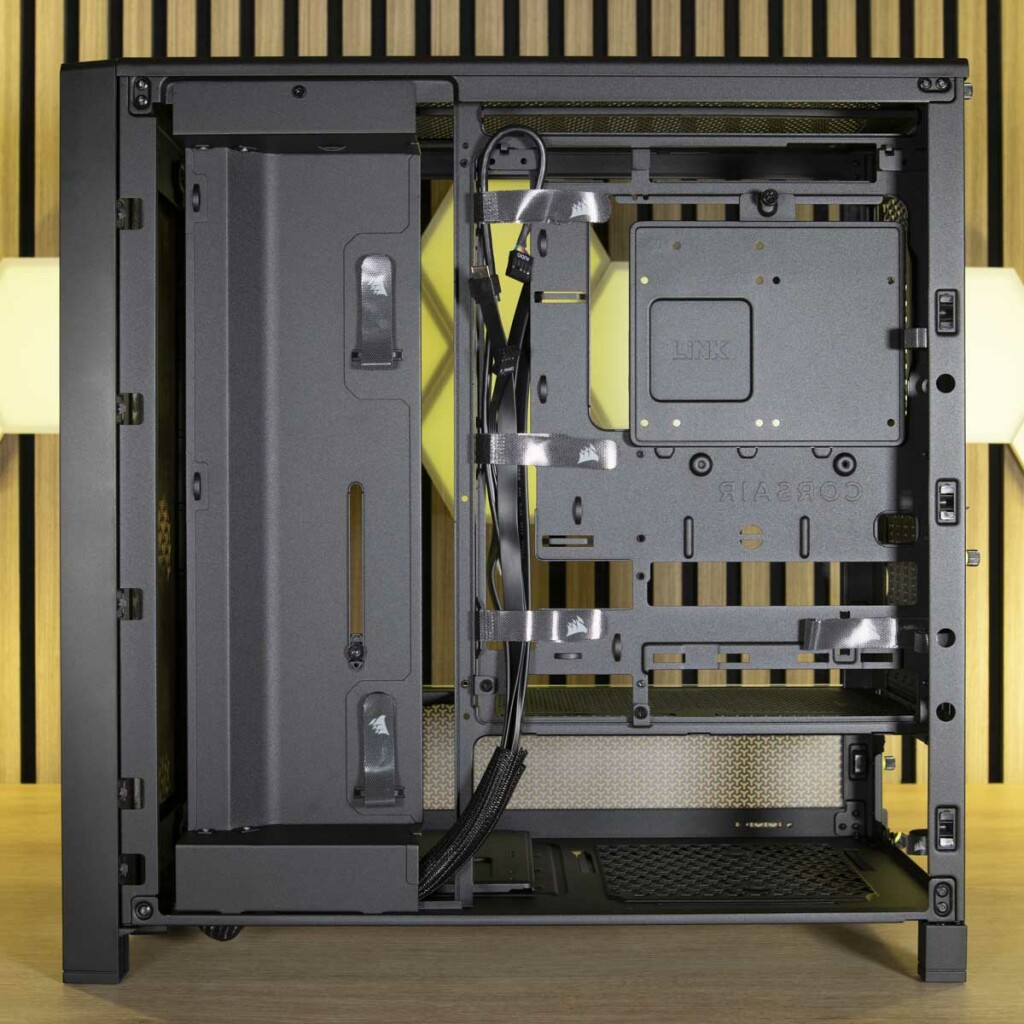

Voici la chambre secondaire du CORSAIR FRAME 4000D. Ici, nous avons un espace de 30 mm de profondeur pour l’organisation des câbles. C’est juste suffisant pour les connecteurs épais comme l’ATX 24 broches qui se connecte à l’arrière de la carte mère.

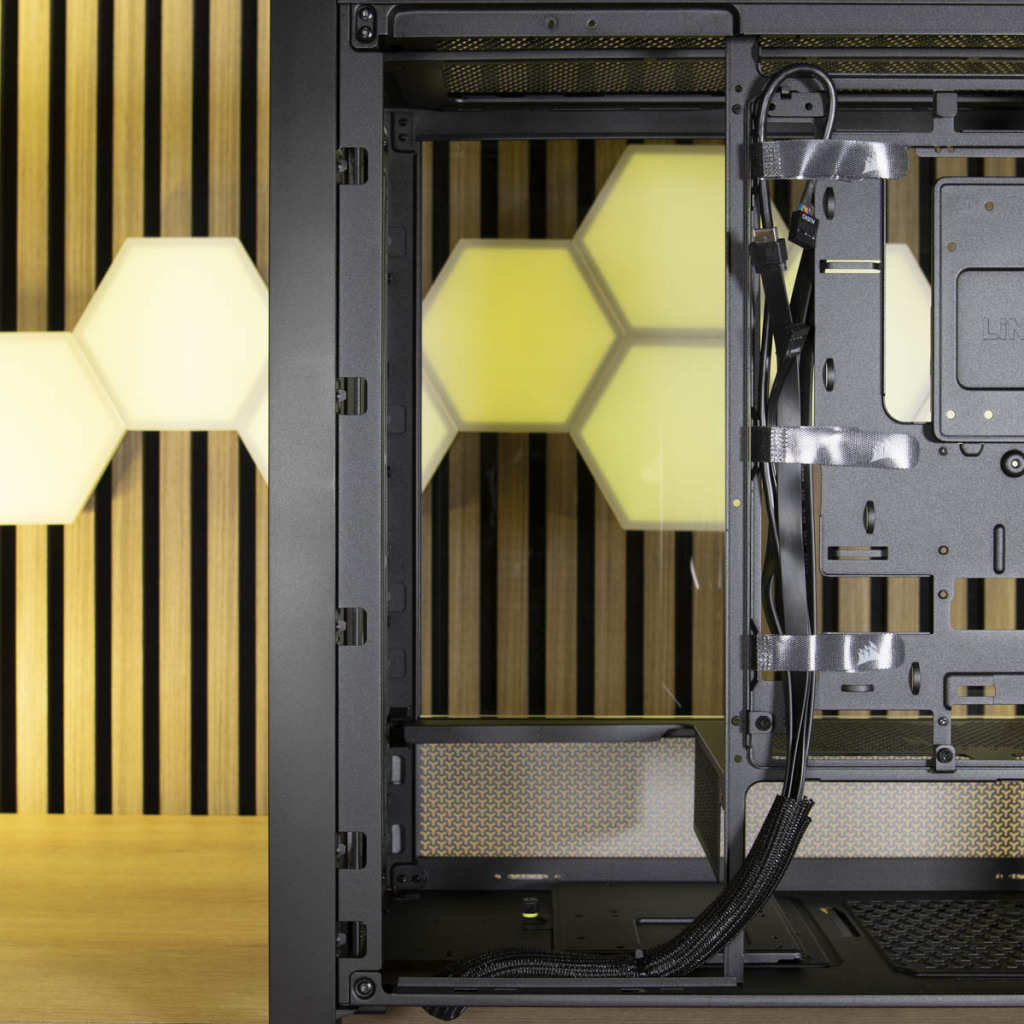

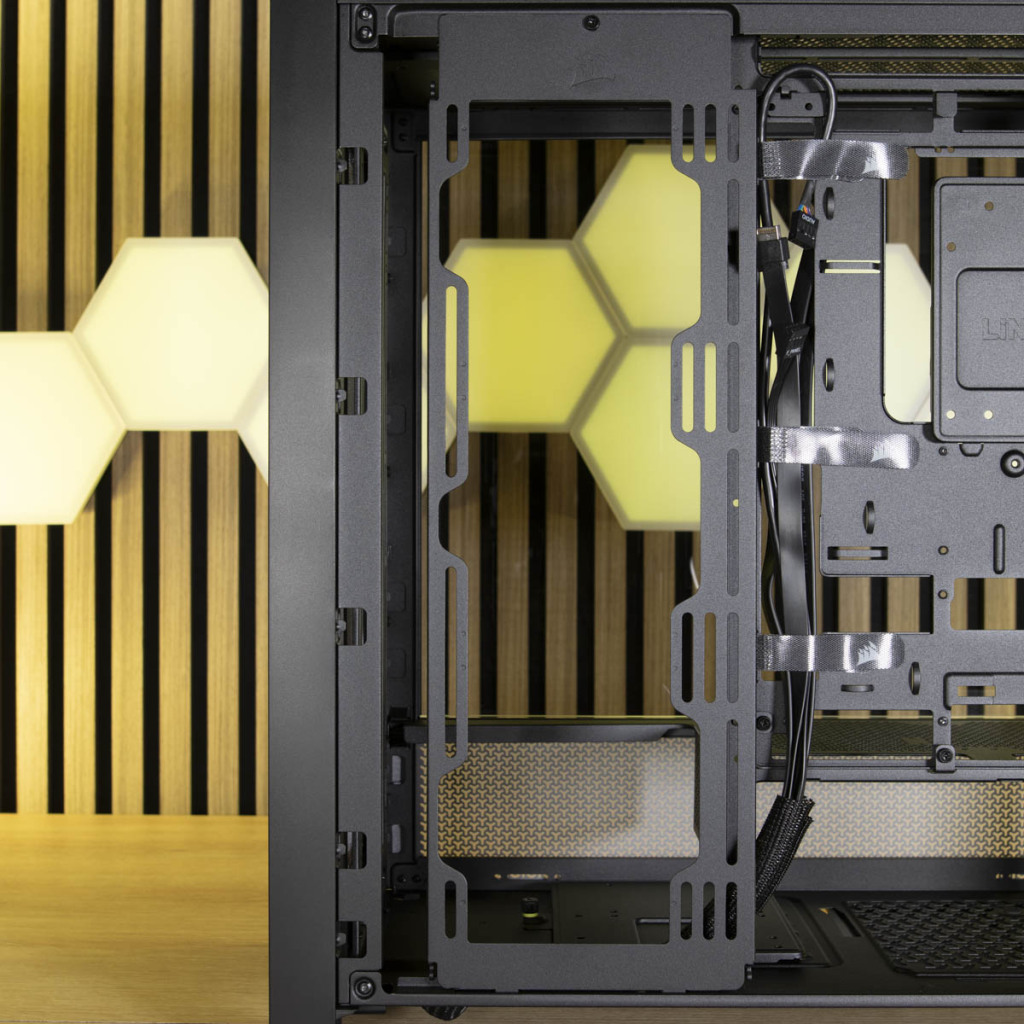

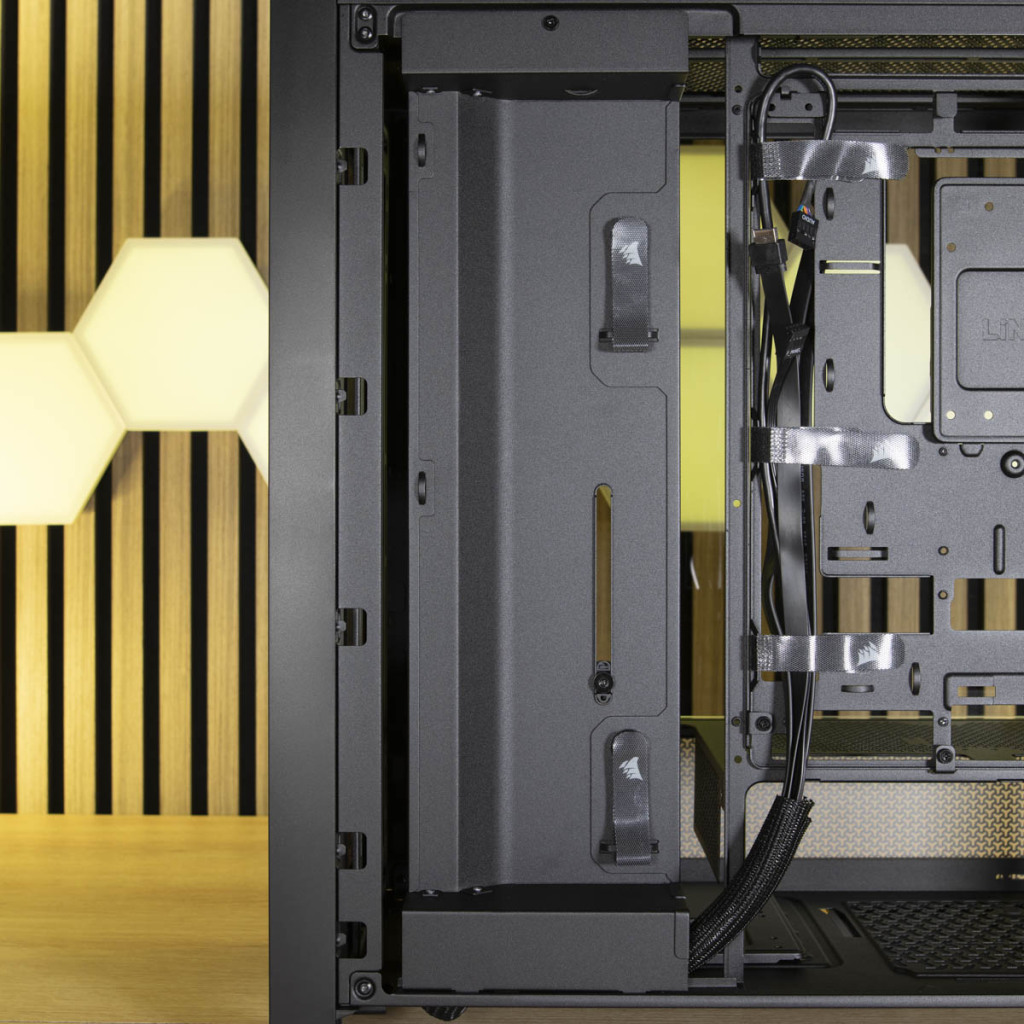

À gauche de cet espace, nous avons une plaque équipée de deux serre-câbles Velcro pour organiser esthétiquement le passage des câbles vers le côté de la carte mère ou vers le GPU. Cette plaque présente une fente verticale correspondant au réglage du support de carte graphique inclus. Elle est fixée au châssis par une simple vis dans sa partie supérieure et elle est donc amovible.

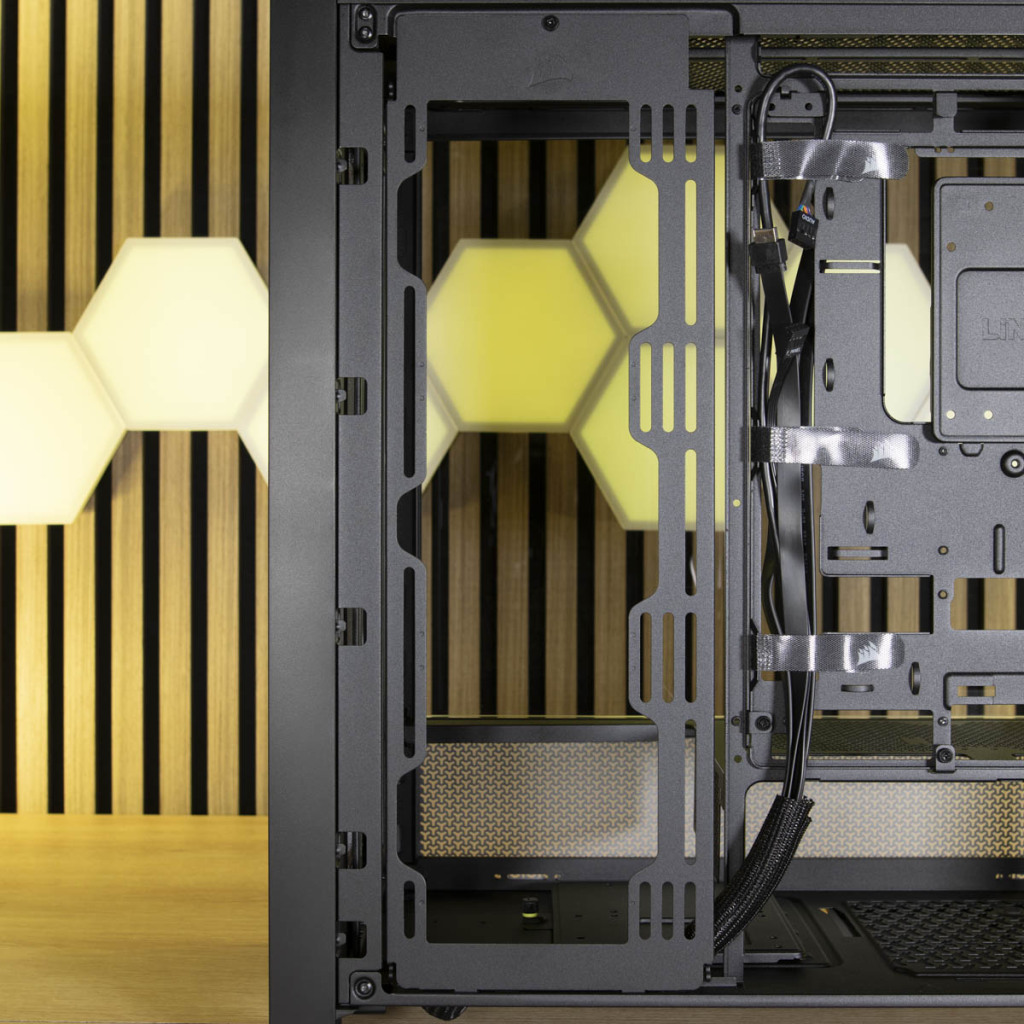

Elle pourra être remplacée par un support de ventilateur (3 x 120 mm ou 2 x 140 mm) ou un radiateur de 360 mm maximum. Ce support peut s’installer sur deux positions afin de libérer de l’espace en arrière de la façade pour l’installation d’un radiateur d’AIO par exemple.

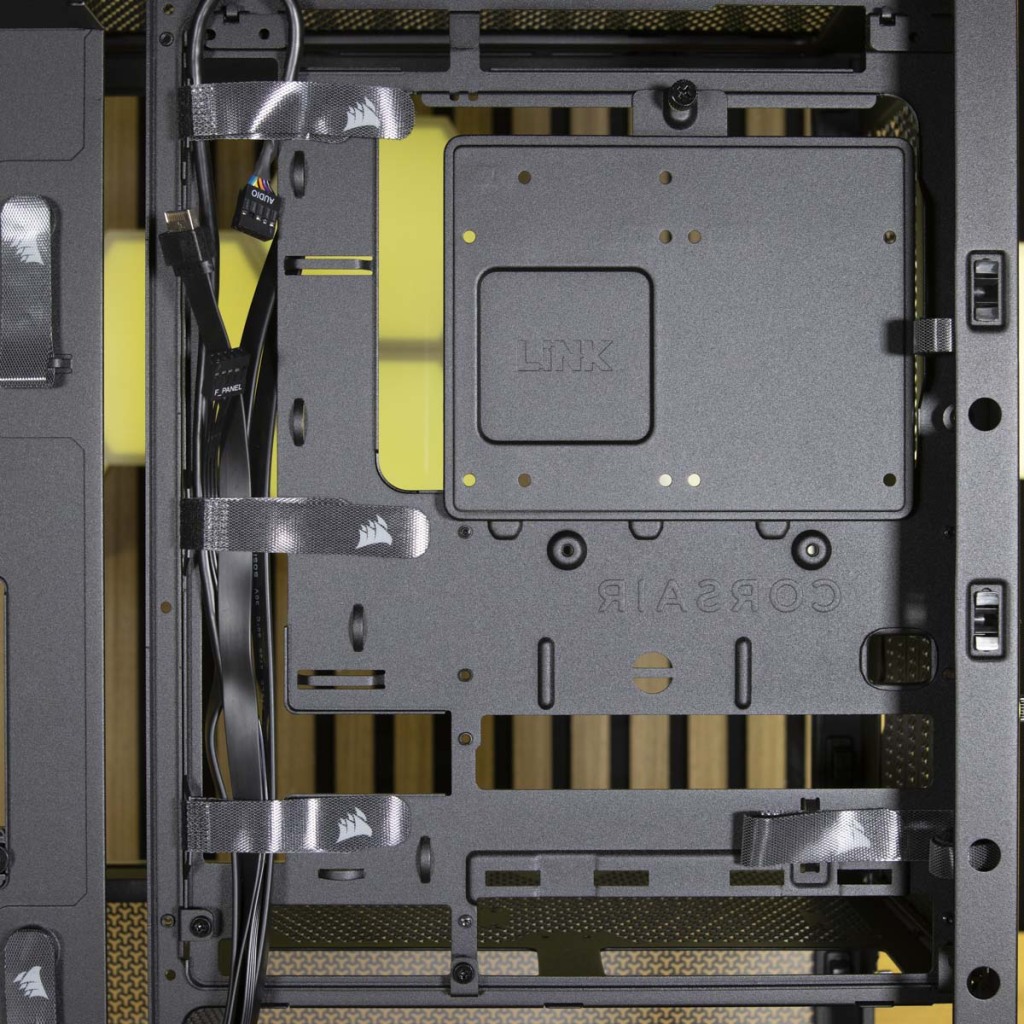

À droite, nous avons l’emplacement de la carte mère. Celle-ci pourra être montée sur une plaque amovible qui pourra être remplacée par une plaque en aluminium ou d’une autre couleur par exemple (en option d’achat sur le site de la marque). En dehors de l’aspect esthétique, cette modularité permet de remplacer sa carte mère sans avoir à démonter tout le système en cas de défaillance.

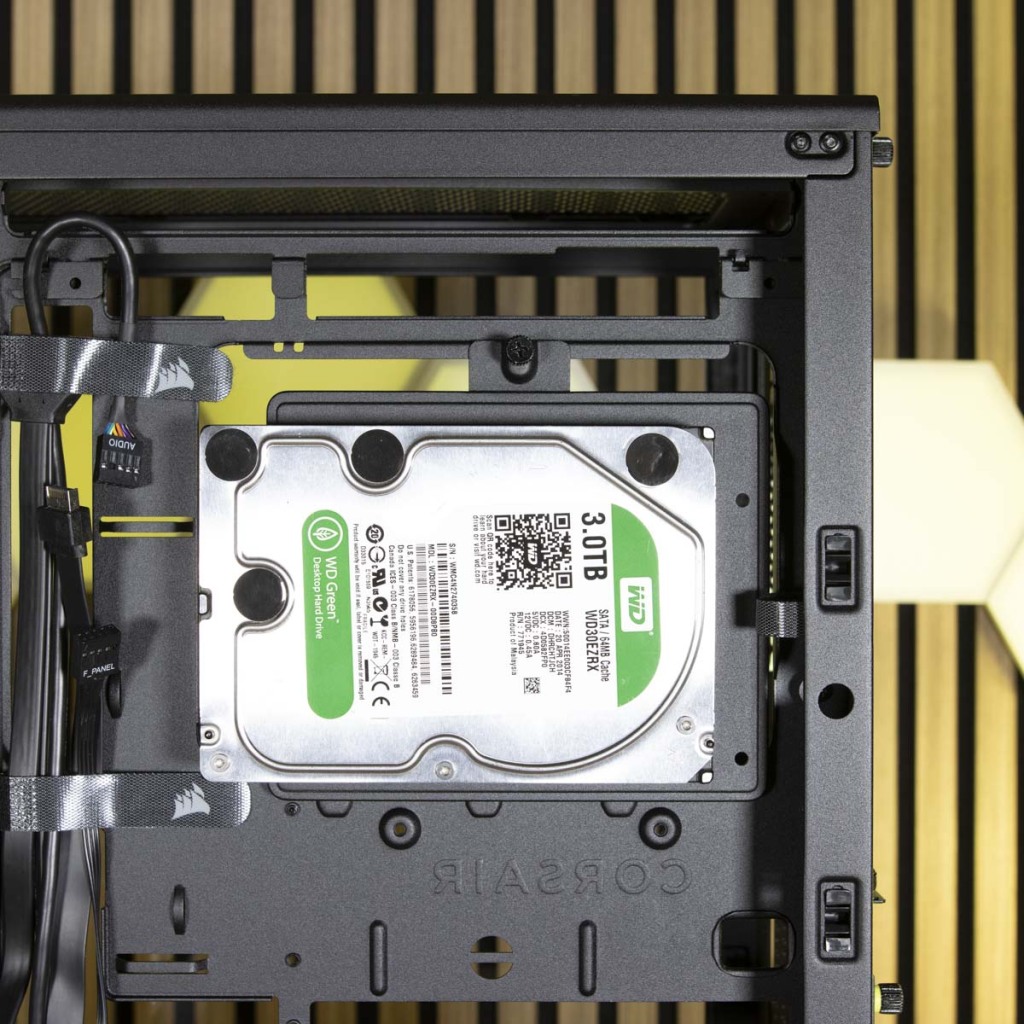

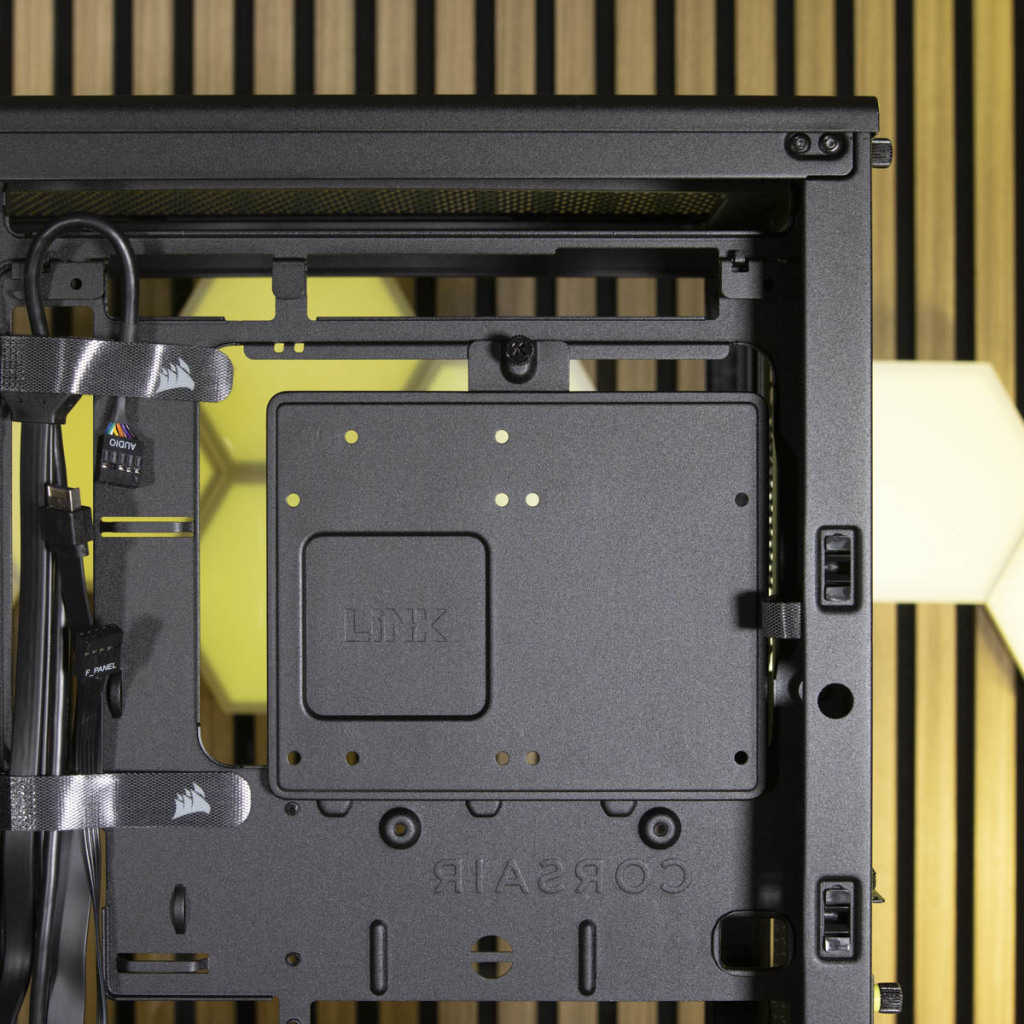

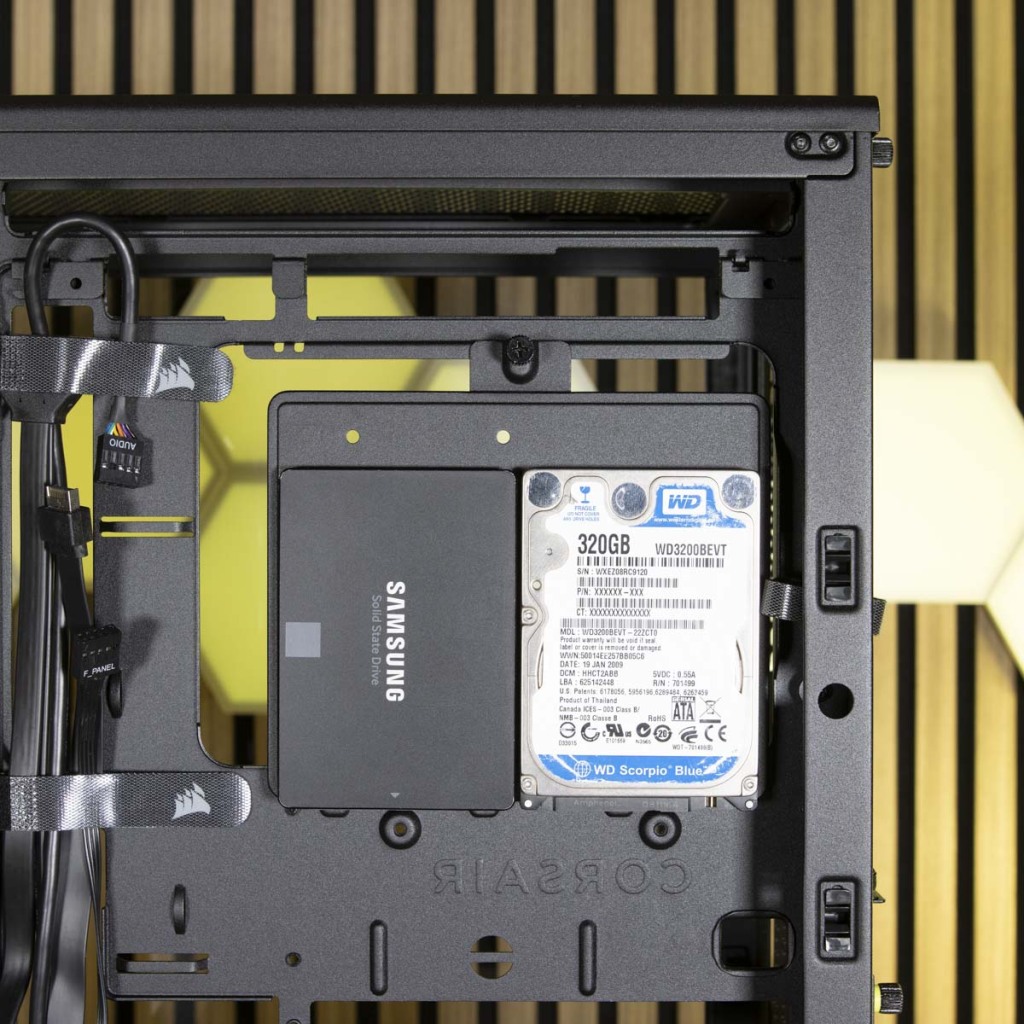

Le plateau de la carte mère est équipé d’un support à disque dur en acier. Fixé à l’aide d’une vis à main et amovible, il pourra recueillir un disque 3,5″ ou deux disques 2,5″. Ce support est estampillé « Link » et conçu pour recevoir le concentrateur iCUE LINK.

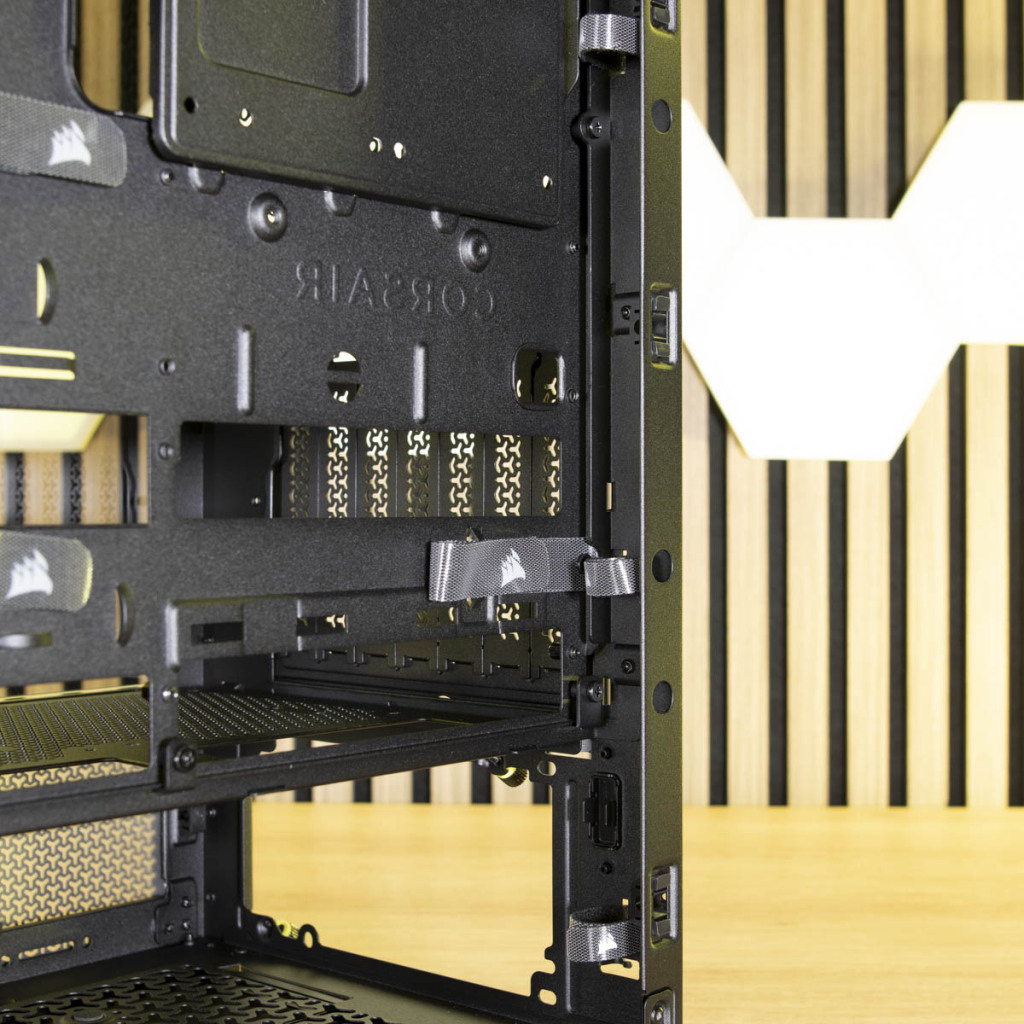

Le CORSAIR FRAME 4000D est équipé de trois serre-câbles Velcro dans la partie droite de cet espace. Ils permettent d’organiser au mieux les câbles (descente esthétique des câbles 8 pins d’alimentation du processeur par exemple).

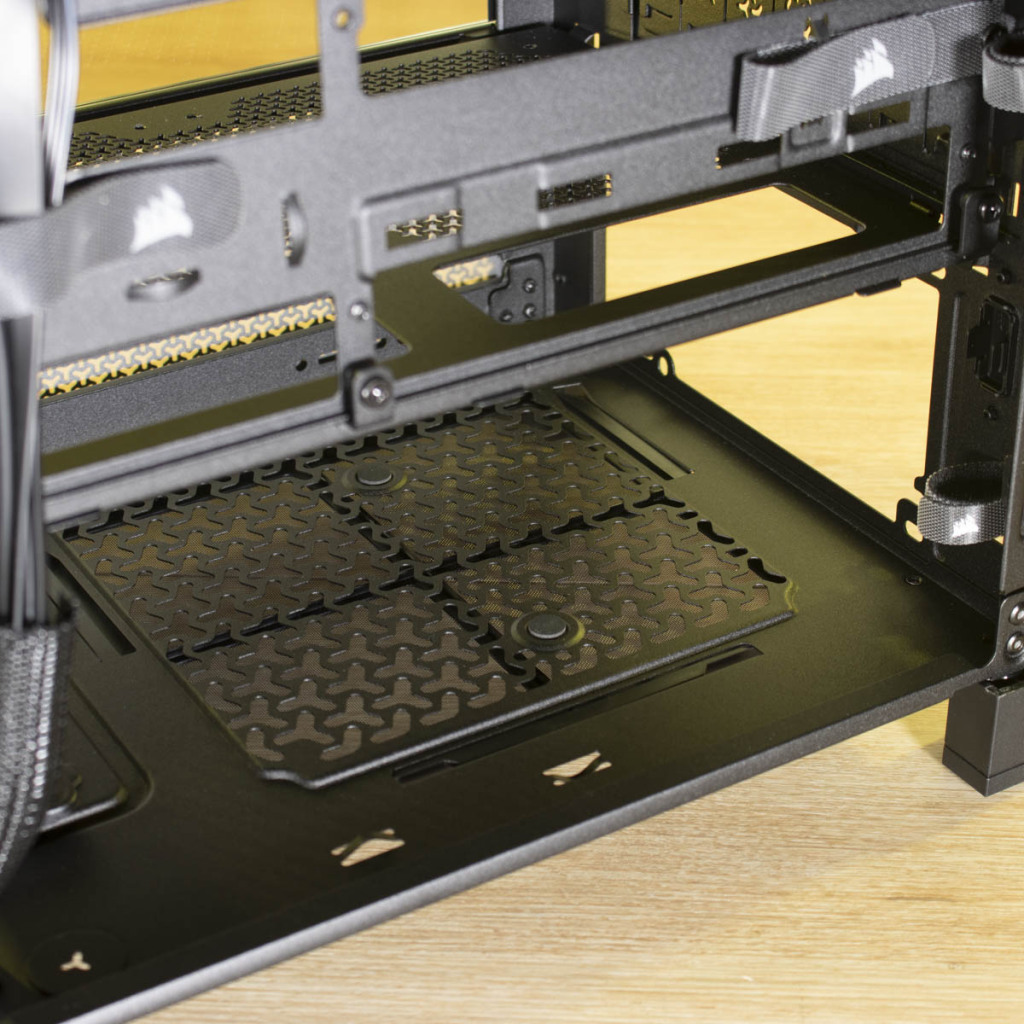

Enfin, en bas, nous avons l’emplacement de l’alimentation avec un espace conséquent de 230 mm de profondeur sur 225 mm de longueur. CORSAIR conseille une alimentation de 220 mm maximum. Elle reposera sur deux petits patins ronds anti-vibrations et sera protégée des poussières par le filtre situé juste en dessous.

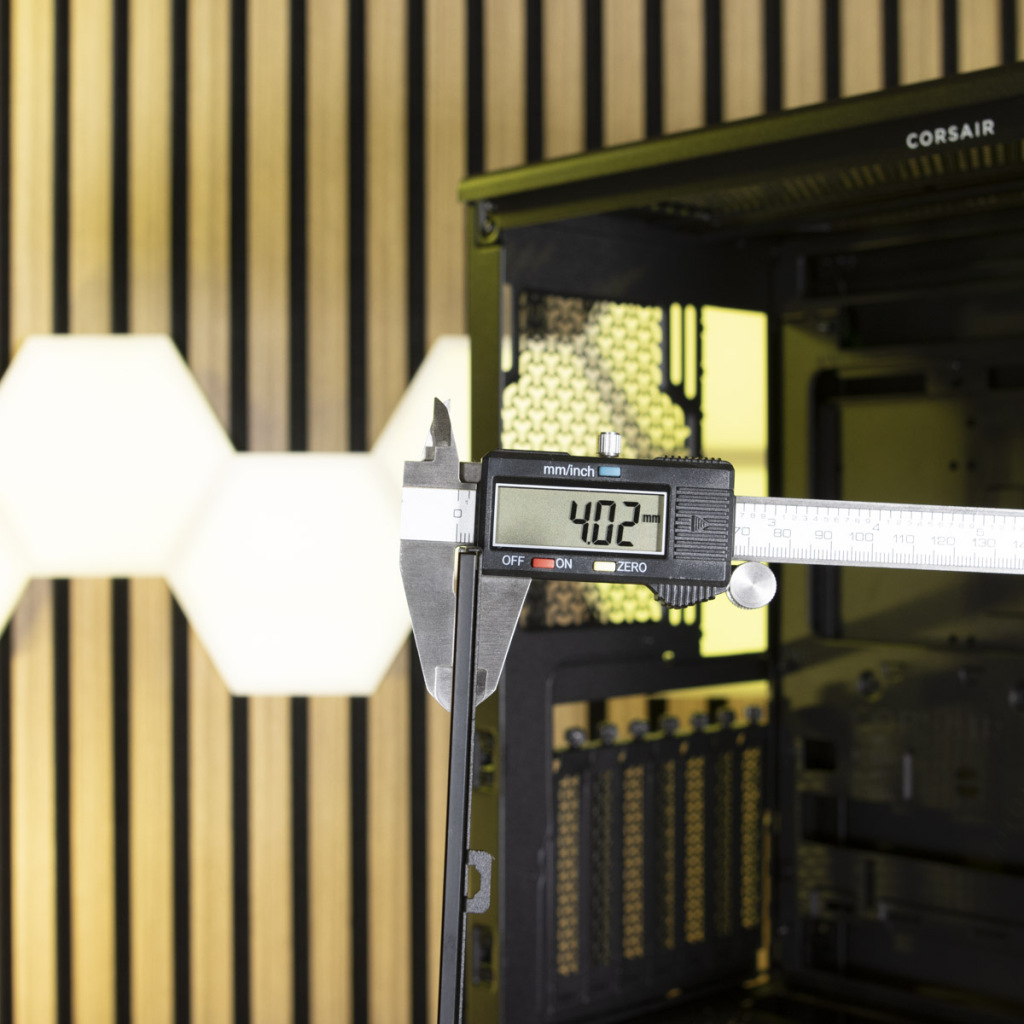

Passons dans la chambre principale du CORSAIR FRAME 4000D. La paroi en verre trempé est fixée au châssis par deux vis à main imperdables et elle a une épaisseur résistante et sécurisante de 4 mm.

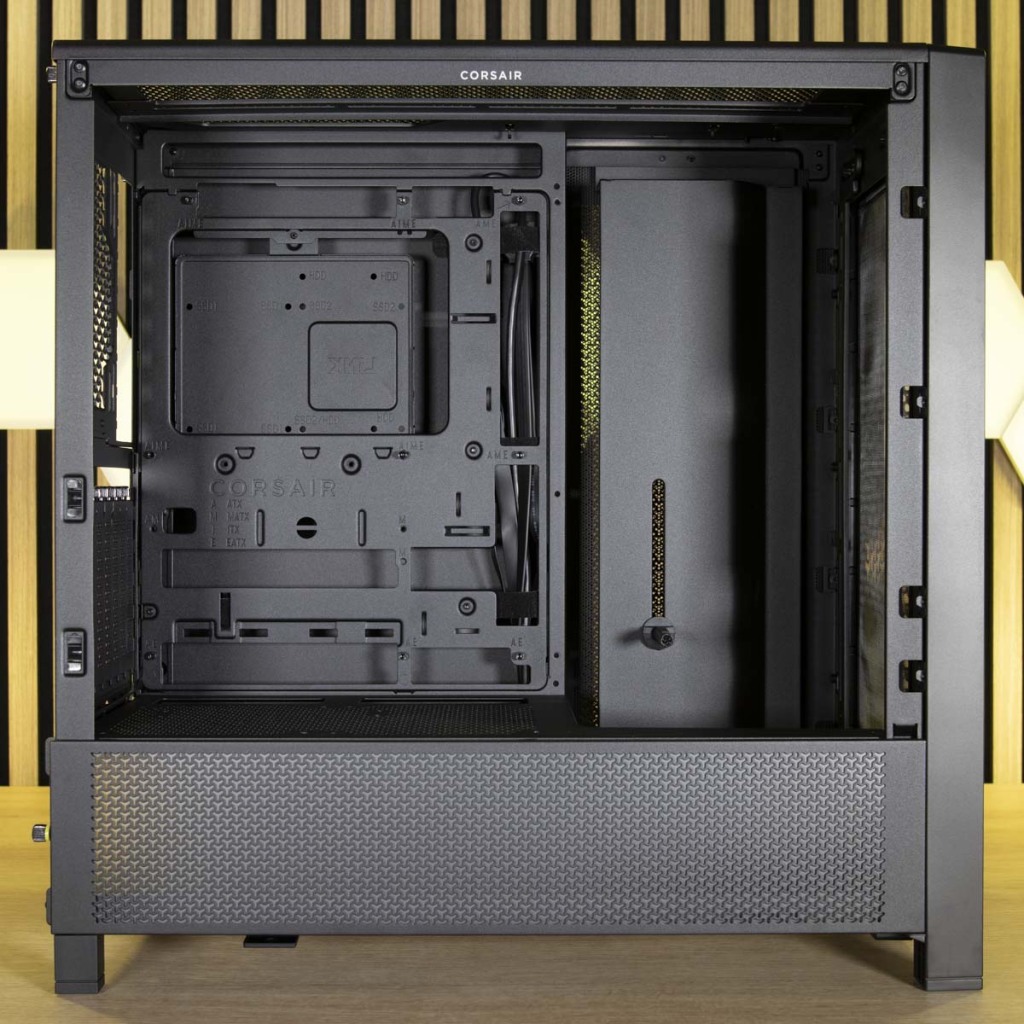

Voici la chambre principale du CORSAIR FRAME 4000D. Le boîtier est plus imposant que son prédécesseur (487 x 239 x 486 mm contre 466 x 230 x 453 mm pour le 4000D de 2019). Il pourra recevoir des cartes mères au format E-ATX, ATX, Micro-ATX et Mini-ITX. Les refroidisseurs de processeurs pourront mesurer jusqu’à 170 mm de haut et les cartes graphiques jusqu’à 370 mm (345 mm avec ventilateur) de longueur maximum.
À droite du plateau de la carte mère, le CORSAIR FRAME 4000D est équipé d’un support de carte graphique. Ce support est réglable en hauteur grâce à une petite vis située à son extrémité. Résistant, il comporte une bande en caoutchouc pour limiter les vibrations de la carte.

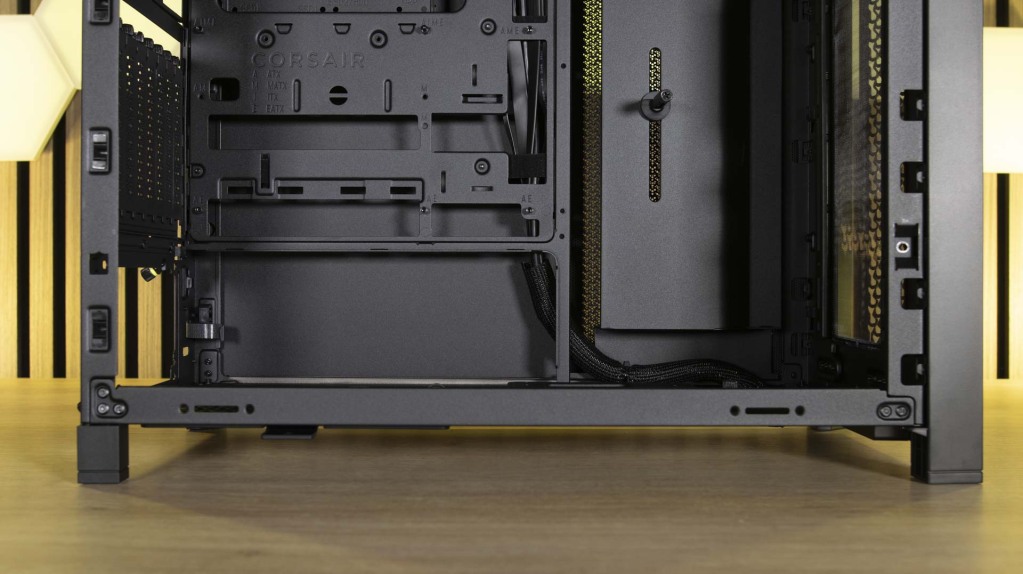

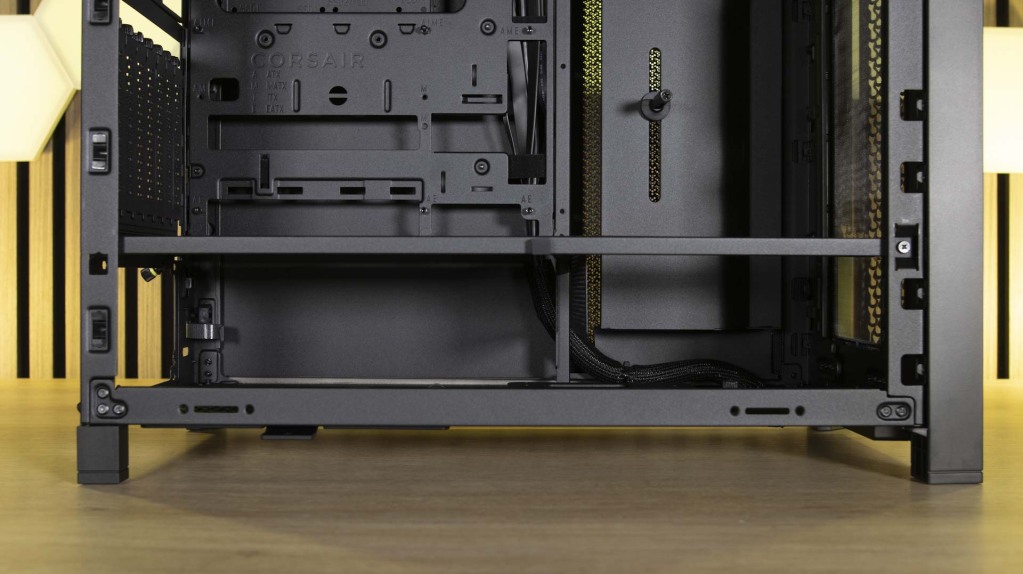

Tout en bas, le CORSAIR FRAME 4000D profite d’un cache alimentation amovible (fixé au châssis par une vis à main, il pourrait être remplacé par un cache alimentation d’une autre couleur) pour faciliter l’organisation des câbles de l’alimentation. Il est recouvert de petites ouvertures en Y pour aider au passage de l’air.

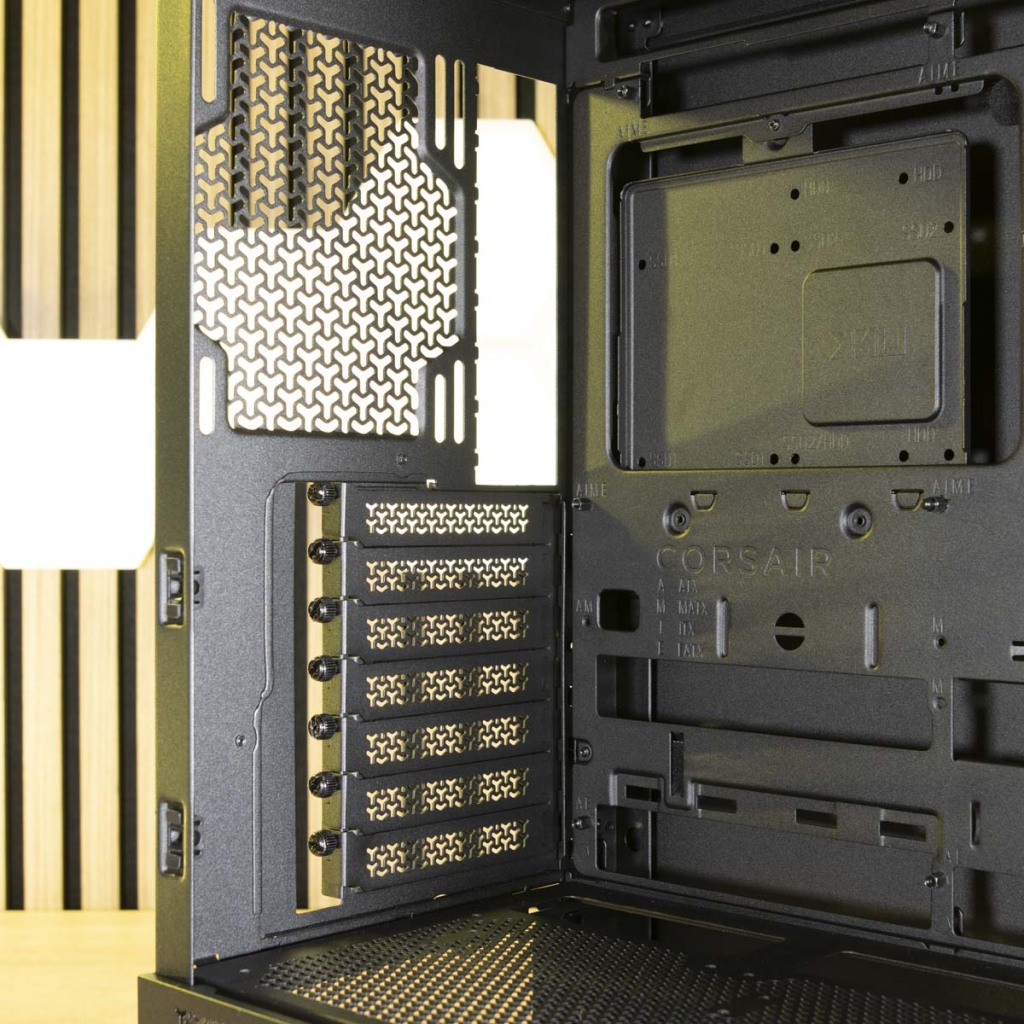

En arrière, nous retrouvons les sept équerres PCIe amovibles et orientables à l’horizontale. Au-dessus, nous avons un emplacement pour ventilateur/radiateur de 120 mm ou 140 mm.

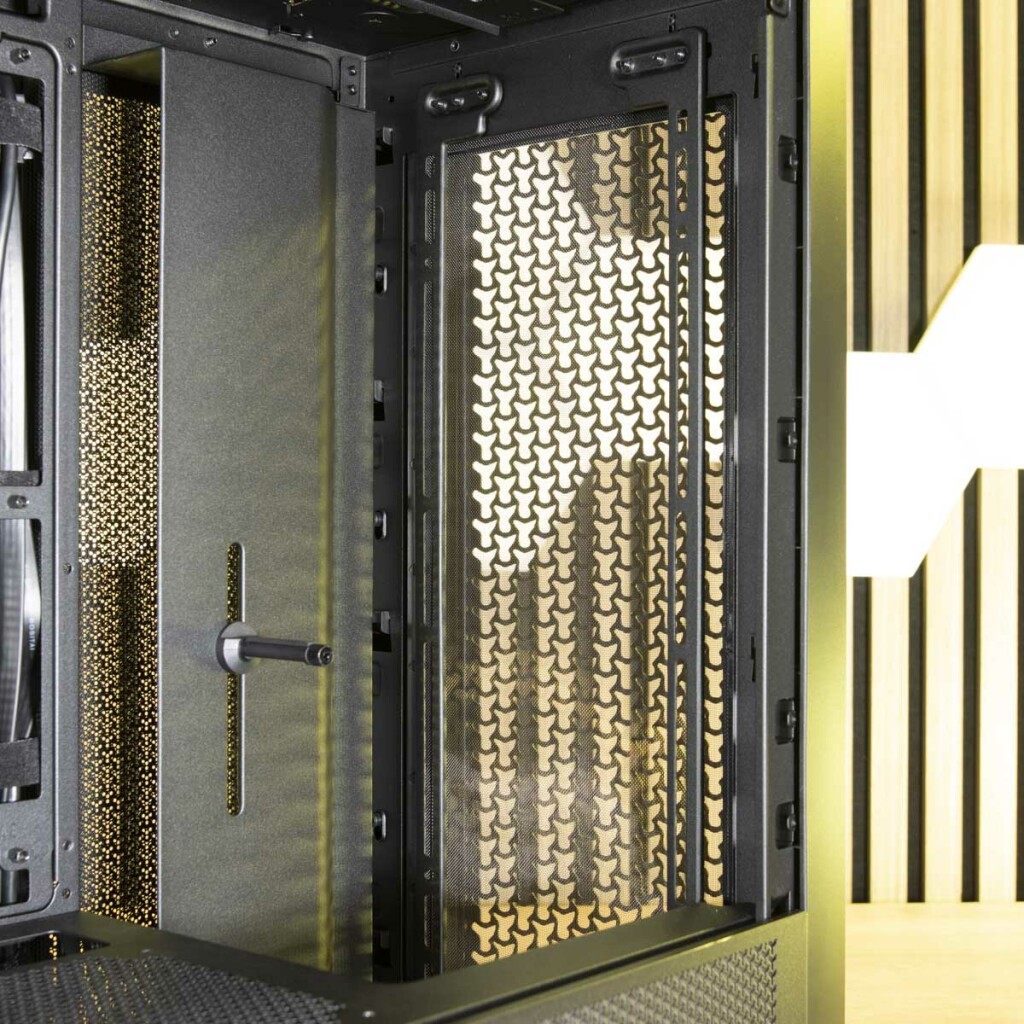

À droite, nous retrouvons les deux rails réglables grâce au système Infinirail qui pourront supporter des ventilateurs (3 x 120 mm, 2 x 140 mm, 2x 200 mm) ou des radiateurs de 360 mm maximum.

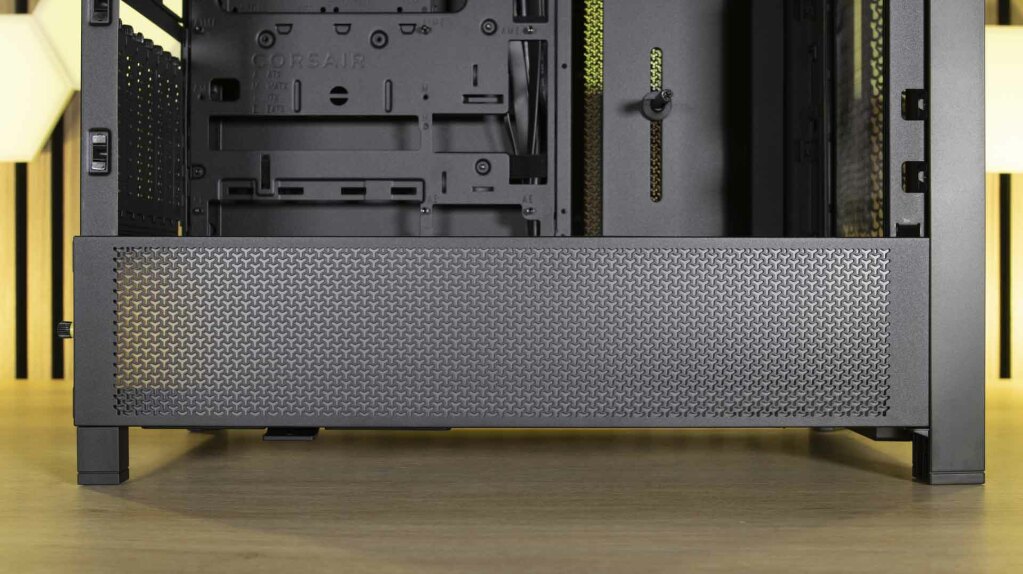

Enfin, en bas, le CORSAIR FRAME 4000D possède un cache alimentation. L’ouverture à sa droite est importante (170 mm de long) et pourra être occupée par un combo ventilateur/radiateur en façade ou à droite de la carte mère. Et pourquoi pas un combo réservoir/pompe en cas de watercooling custom ?
Il est en plus ajouré (toujours par ces petits Y) et pourra recevoir deux ventilateurs de 120 mm. Il est également amovible pour faciliter l’installation des composants, mais également pour être remplacé par une pièce d’une autre couleur ou d’un autre matériau.
Sous ce cache alimentation, le CORSAIR FRAME 4000D est équipé d’un autre support à disques durs. En acier et fixé au châssis par une vis à main, il s’installe sur trois positions différentes afin de laisser de la place à une alimentation plus conséquente et à ses câbles. Il pourra recevoir lui aussi un disque 3,5″ ou deux disques 2,5″.

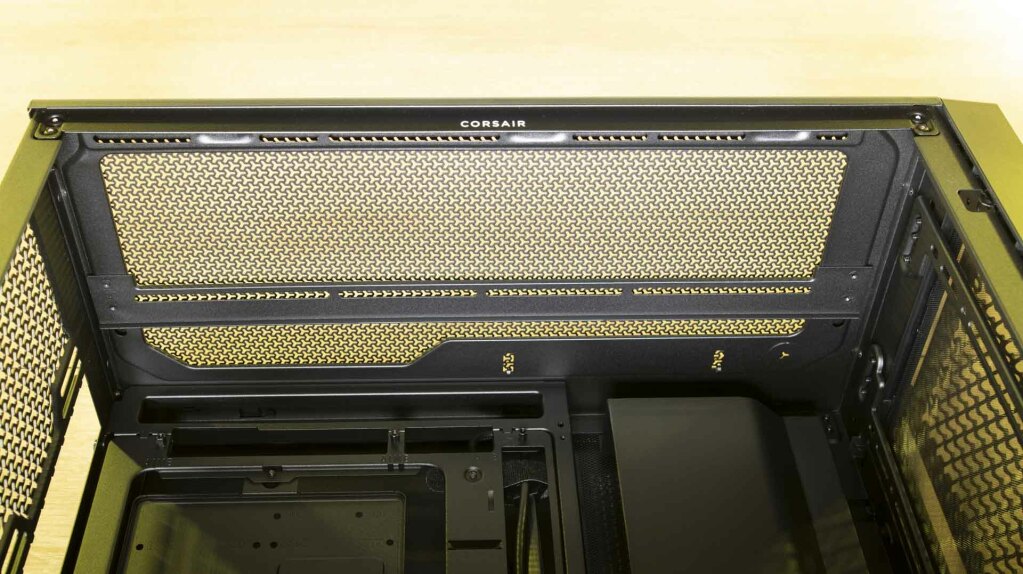

Enfin, pour finir avec la chambre principale de ce CORSAIR FRAME 4000D, nous retrouvons en haut le rail d’installation de ventilateurs (3 x 120 mm, 2 x 140 mm, 2 x 160 mm) et de radiateur de 360 mm maximum.
Clearance checking : Dégagement des composants
Le CORSAIR FRAME 4000D offre un dégagement optimal pour l’installation des différents composants :
- Longueur maximale de la carte graphique : 370 mm (345 mm avec ventilateur),
- Hauteur maximale du ventirad CPU : 170 mm,
- Longueur maximale de l’alimentation : 220 mm.
En ce qui concerne l’installation de radiateurs, voici les possibilités et les limitations :
- En haut de la carte mère : 360 maximum avec une hauteur combinée avec un ventilateur de 30 mm avant de toucher la carte mère (uniquement pour les ventilateurs de 160 mm, en cas de combo ventilateur/radiateur 120 ou 140 mm, l’ensemble passe devant la carte mère),
- À droite de la carte mère : 360 mm maximum,
- En façade : 360 mm maximum sans limitation.
Montage dans le CORSAIR FRAME 4000D

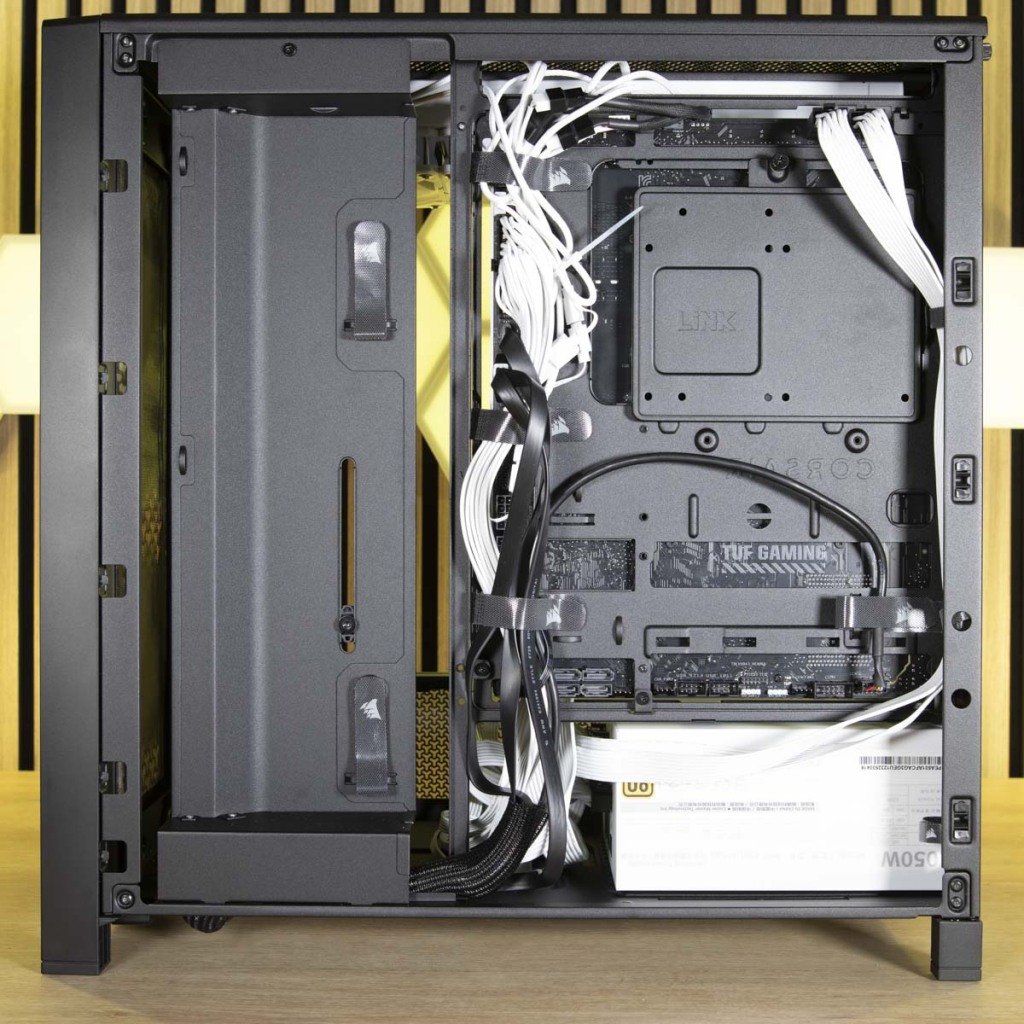

La chambre secondaire dispose d’un espace de 30 mm de profondeur. En cas, de carte mère à connecteurs arrière, cet espace est juste suffisant, certains câbles viendront frotter contre la paroi latérale. Les différents câbles Velcro et saillies faites dans la paroi sont suffisants pour une bonne organisation des branchements.

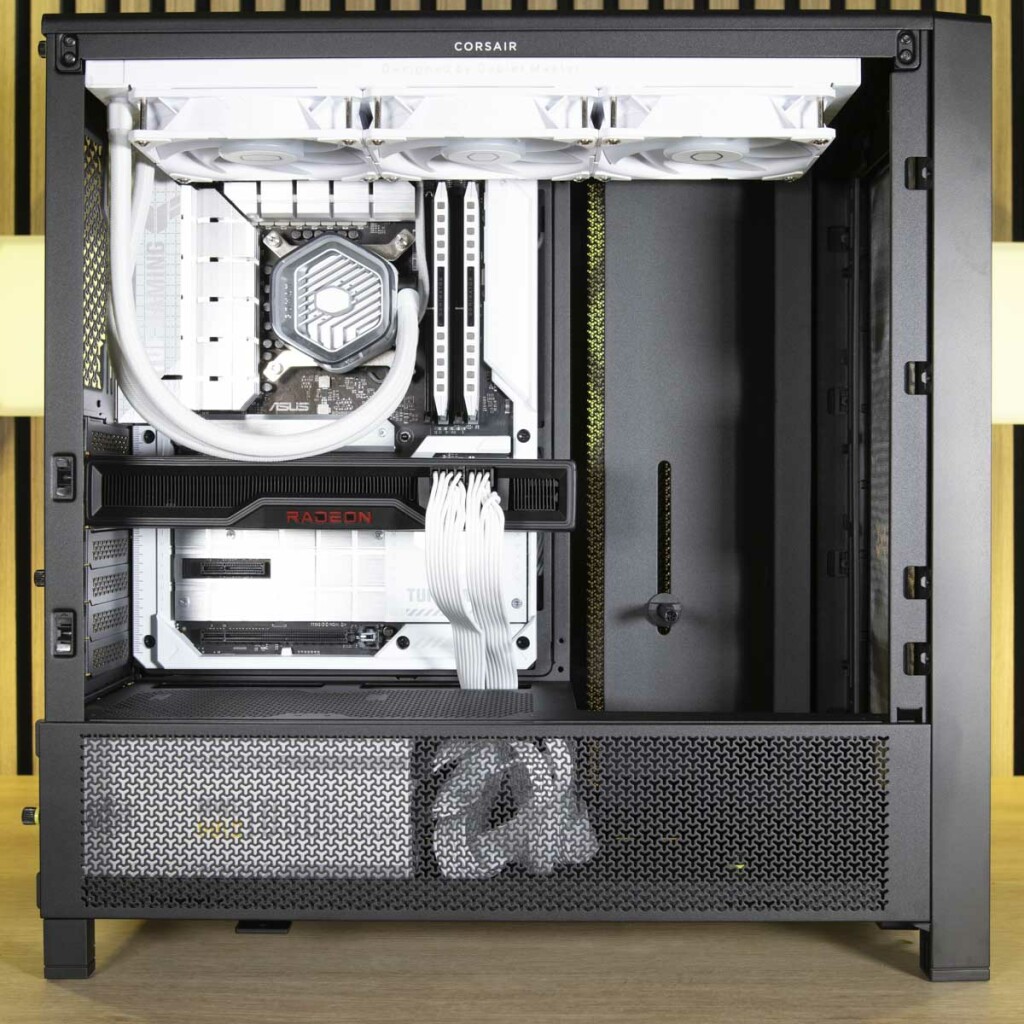

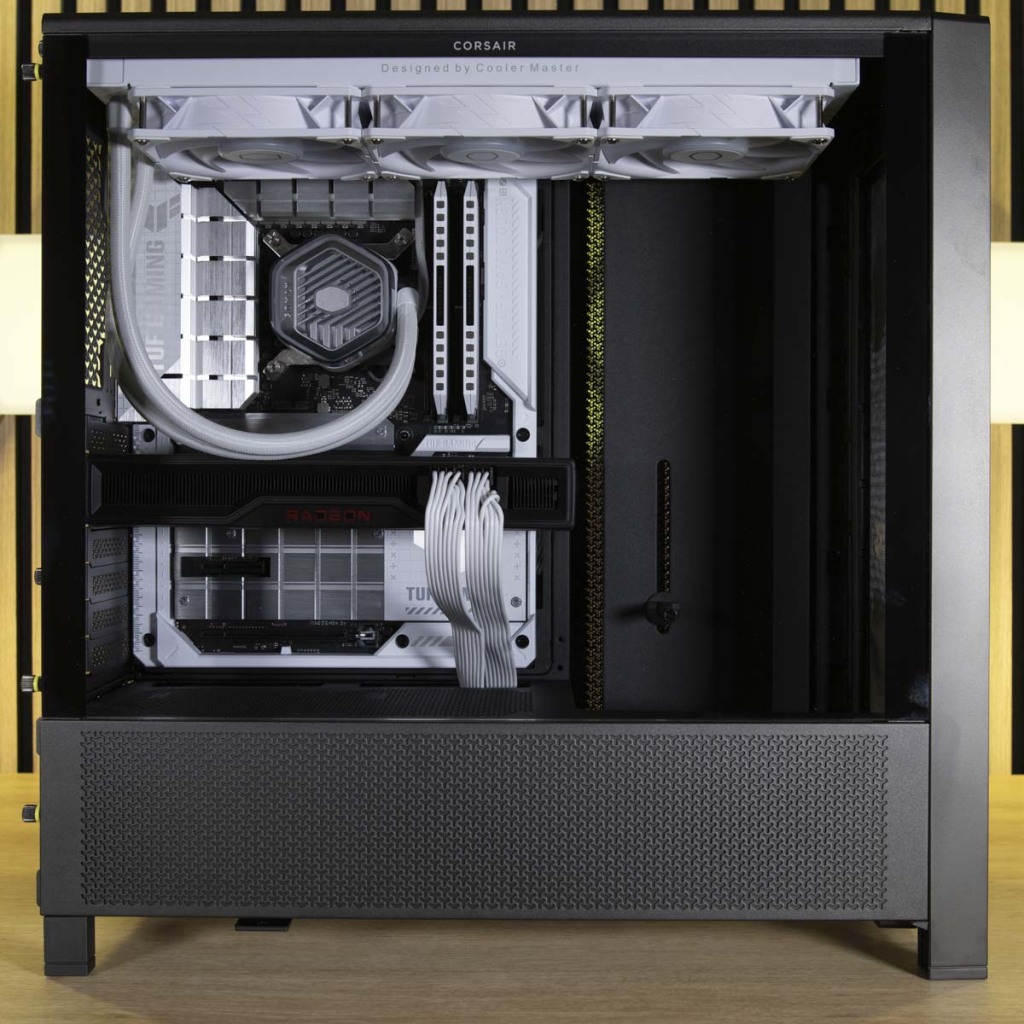

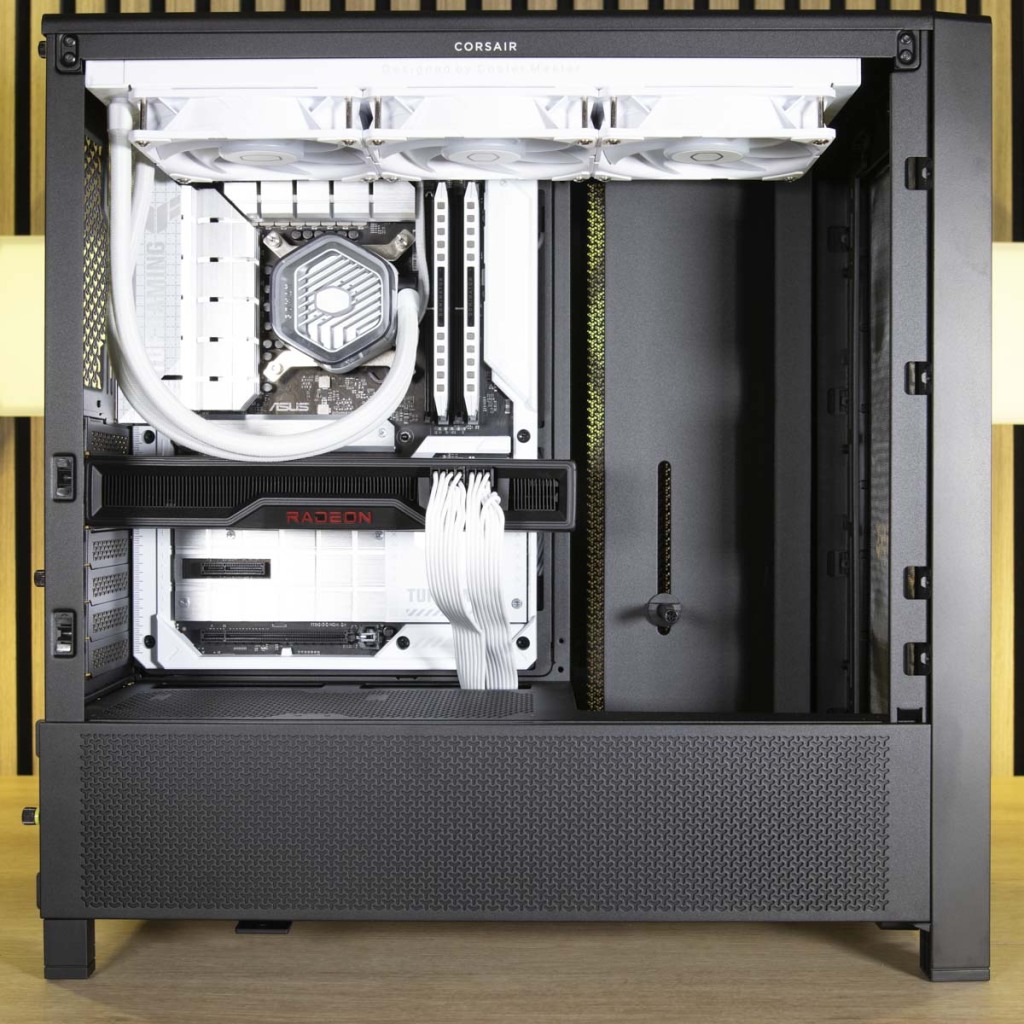

Dans la chambre principale, pas de souci particulier. L’espace est suffisant pour notre configuration ATX. CORSAIR prévoit une plaque plastique à installer dans le cache alimentation pour dissimuler l’alimentation et ses câbles. Cependant, la mise en place de cette plaque va limiter la circulation de l’air.
Le verre trempé de la paroi latérale gauche est teinté, mais laisse passer suffisamment de détails pour admirer sans entrave son système.
Méthodologie de Test et Résultats pour le CORSAIR 4000D (2024)
Pour faire notre test, nous avons donc équipé le CORSAIR FRAME 4000D de la configuration suivante :
- ASUS Z790-BTF WiFi
- Intel Core i9-12900K
- 16 Go DDR5 CORSAIR Dominator Platinum 2 x 16 Go @6200MHz
- AMD RX 6750 XT
- Cooler Master MWE Gold V2 1050W
- Cooler Master Masterliquid 360 Atmos White
- SABRENT ROCKET NVMe PCIe M.2 2280 256 Go
- Trois ventilateurs CORSAIR RS 120 (deux en aspiration et un en extraction).
Protocole de Test
Nous avons ensuite mis en place ce protocole, à savoir :
- La configuration citée ci-avant (boîtier fermé),
- Burn CPU : OCCT sur l’ensemble des threads sous Cpu Linpak 2019 pendant 30 min,
- Burn GPU : Fire Strike Stress Test (3DMark) avec 20 passes pour chauffer la carte graphique,
- CrystalDiskMark 8.0.0 pour mesurer la température du SSD en charge,
- Rise of the Tomb Raider : 30 minutes de jeu,
- La carte graphique toujours en mode auto,
- Meterk MK09 placé à 50 cm du boîtier pour mesurer le niveau sonore,
- Les mesures sont réalisées en 2 situations : au repos et en charge.
Températures dans le CORSAIR FRAME 4000D
Suite aux différents tests réalisés, les résultats obtenus sont donc les suivants :
Au niveau des températures, avec la vitesse de ventilation réglée en auto et une température ambiante de 19°C, le CPU reste aux alentours de 24°C au repos. Une fois sollicité sous OCCT, le processeur affiche une température maximale de 71°C (71°C pour les P-Cores et 69°C pour les E-Cores). En jeu, le Intel Core i9-12900K monte à 52°C.
Au repos, la AMD RX 6750 XT, avec son mode semi-passif, tourne à 28°C. Après 20 passes de stress test Firestrike, la température de celle-ci atteint les 74°C. En jeu, la carte ne dépasse pas 54°C après 30 minutes dans Rise of the Tomb Raider.
Le SSD affiche 26°C au repos, et 34°C après un test CrystalDiskMark.
Les résultats obtenus dans le CORSAIR FRAME 4000D sont très bons avec une température très sécurisante pour les composants essentiels. Les nouveaux ventilateurs de CORSAIR associés aux différentes zones en maille fine permettent une circulation de l'air très efficace.
Niveaux sonores du CORSAIR FRAME 4000D
PS : Ces résultats peuvent varier selon la configuration.
Pour les mesures de bruit, nous avons donc placé notre Meterk MK09 à 50 cm du boîtier. Au repos, avec la ventilation en mode auto comme indiqué ci-avant le CORSAIR FRAME 4000D monte à 36 dB(A) dans une pièce à vivre classique. En jeu, le niveau monte à 37.8 dB(A) et à 100 % de charge (12 v), le niveau grimpe à 38.6 dB(A).
En plus d'être efficaces, les CORSAIR RS120 sont également silencieux. En charge, le système n'émet qu'un soufflement très contenu avec seulement 38.6 dB(A). En utilisation classique (jeu et/ou bureautique), le CORSAIR FRAME 4000D est un boîtier qui conviendra à tout type d'environnement.
Conclusion : Notre avis sur le FRAME 4000D
Avec le CORSAIR FRAME 4000D, la marque aux trois voiles joue au chirurgien esthétique et fait subir un joli lifting au CORSAIR 4000 sorti il y a maintenant quatre ans. Nous retrouvons la patte et le design de la série de boîtiers série 4000. Tout en hauteur et conservant des formes anguleuses, le nouveau boîtier s'inscrit dans la lignée de ses prédécesseurs. Nous retrouvons une paroi principale qui se détache du cadre et une absence de rondeurs. Cependant, pour actualiser le produit, CORSAIR y a amené quelques subtilités bienvenues le rendant plus moderne. Nous avons apprécié les pieds plus fins et la marque abandonne (enfin ?) les petits triangles en façade au profit de formes en Y. Le cache alimentation amovible parsemé des mêmes petits Y est esthétique et ultra pratique pour l'installation des composants. D'autres éléments clés sont très appréciables. Ainsi, le système Infinirail permet une adaptation très pratique du boîtier aux composants de l'utilisateur. Le fait d'avoir uniquement deux rails permet une circulation d'air avec moins de résistance qu'un support entier. S'inscrivant dans la lignée des boîtiers précédemment sortis et leur modularité esthétique (modification des panneaux des boîtiers 2500, 3500 et 6500), CORSAIR va encore plus loin avec cette possibilité de remplacer le panneau des E/S, le plateau de la carte mère, et le dessus du cache alimentation pour rendre le FRAME 4000D encore plus beau et plus efficace. Et, en parlant d'efficacité, les résultats lors de nos tests sont assez exemplaires avec des températures sécurisantes pour les composants principaux, quelle que soit la situation. Les zones en maille fine et les ventilateurs RS120 font des prouesses et permettent de limiter la température du processeur à un petit 71°C en charge. Quant aux nuisances sonores, nous sommes au niveau de ventilateurs de la marque be quiet! réputée pour ses produits silencieux. Là encore, quelle que soit la situation, le CORSAIR FRAME 4000D contient le bruit dégagé par le fonctionnement du système. Grâce à sa compatibilité avec les cartes mères dotées de connecteurs dissimulés, son design repensé, sa modularité impressionnante et son prix relativement accessible (99.90 €) le CORSAIR FRAME 4000D s’impose comme un boîtier idéal pour de nombreux utilisateurs. Nous lui décernons notre badge "Recommandé".
