La Corsair RM1200e de deuxième génération ajoute PinProtect, une surveillance individuelle du courant sur les six contacts 12 V du connecteur GPU. Nous examinons sa construction, son câblage et son équipement pour comprendre ce que cette version à 194,90 € apporte.
Corsair fait évoluer sa RM1200e avec une nouveauté qui touche directement à l’alimentation des cartes graphiques. Baptisée PinProtect, cette protection surveille individuellement le courant sur les six contacts 12 V du connecteur GPU. Une fonction intégrée au bloc, qui constitue le principal argument de cette deuxième génération. Avec un prix européen annoncé de 194,90 euros, cette nouvelle RM1200e associe ainsi une puissance de 1 200 W à une surveillance plus fine de sa sortie 12V-2×6.
L’idée derrière PinProtect est assez simple : une consommation totale acceptable ne signifie pas forcément que le courant est correctement réparti entre les différents contacts. Une voie peut être davantage sollicitée que les autres sans que les protections générales de l’alimentation interviennent immédiatement. Corsair ajoute donc un contrôle individuel, capable de déclencher une réaction lorsqu’une surintensité localisée dépasse les seuils prévus. Le tout fonctionne automatiquement, sans passer par iCUE.
Cette nouveauté accompagne une fiche technique adaptée aux configurations musclées. La RM1200e respecte les spécifications ATX 3.1 et PCIe 5.1, dispose d’une connectique entièrement modulaire et fournit un câble GPU 12V-2×6 donné pour 600 W. Son rail +12 V peut délivrer jusqu’à 100 A, soit la totalité des 1 200 W annoncés. De quoi envisager une association processeur et carte graphique particulièrement exigeante, à condition, bien entendu, d’avoir réellement besoin d’une telle puissance.
L’intégration bénéficie également de plusieurs attentions. Avec ses 150 mm de profondeur, le bloc conserve un encombrement contenu pour cette catégorie. Les câbles noirs texturés et leurs peignes soignent la présentation du montage, tandis que la nouvelle grille 3D-Y donne une identité plus marquée au châssis. Derrière celle-ci, un ventilateur de 140 mm assure le refroidissement, avec un mode Zero RPM permettant son arrêt lorsque les conditions le permettent.
Corsair conserve par ailleurs les classements Cybenetics Platinum pour le rendement et A pour l’acoustique, déjà obtenus par la précédente RM1200e. La marque annonce des condensateurs japonais certifiés 105 °C et porte la garantie à dix ans. Un ensemble d’arguments séduisant, dont il faut examiner le contenu au-delà des logos présents sur l’emballage.
Notre exemplaire correspond à la révision RPS0254, référencée CP-9020316. Équipement, câblage, construction interne et fonctionnement annoncé de PinProtect : regardons ce que propose concrètement cette nouvelle RM1200e.

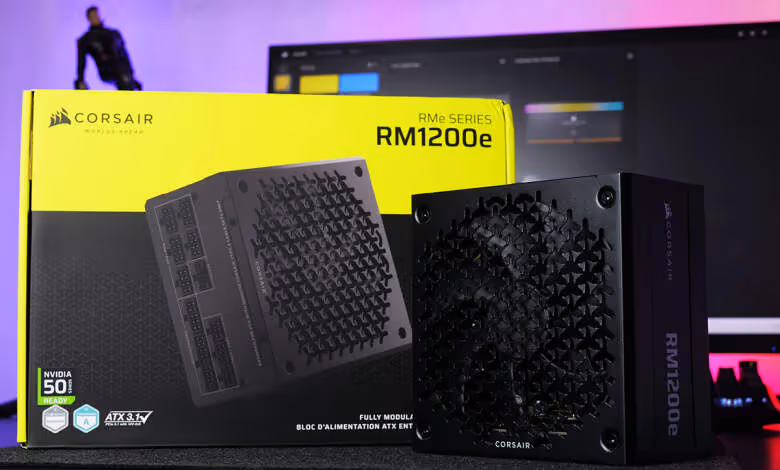

Corsair RM1200e : emballage et contenu
Corsair conserve son habillage jaune et noir, immédiatement identifiable. La partie supérieure du carton accueille le logo de la marque et la référence RM1200e, tandis qu’un grand visuel présente le bloc de trois quarts. La nouvelle grille de ventilation occupe une bonne partie de l’illustration, avec le panneau modulaire également visible.
En bas à gauche, les marquages regroupent les principales informations : NVIDIA GeForce RTX 50 Series Ready, certification Cybenetics Platinum, classification acoustique Cybenetics A, ainsi que les mentions ATX 3.1, PCIe 5.1 et 12V-2×6. La modularité intégrale est rappelée dans l’angle opposé.
Le Platinum concerne le rendement ; le classement A porte sur les nuisances sonores. Les deux informations méritent d’être distinguées, même si elles sont réunies sur la boîte. Elles ne remplacent pas l’analyse des mesures à différentes charges, qui permettra de préciser le comportement du bloc.
Au dos, Corsair organise sa présentation autour de quatre points : le port GPU natif 12V-2×6 avec protection PinProtect, les condensateurs électrolytiques japonais 105 °C, la compatibilité ATX 3.1 et PCIe 5.1, puis la grille 3D-Y destinée à faciliter la circulation de l’air.

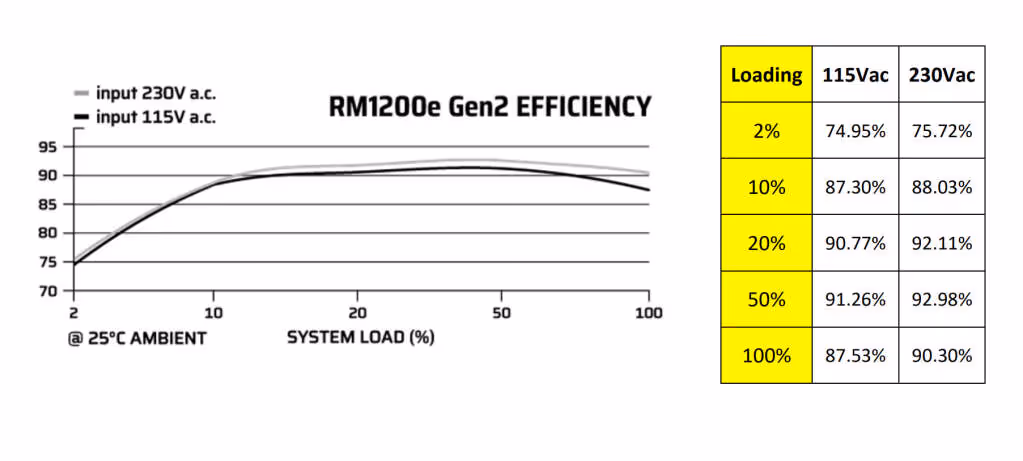

Deux graphiques donnent un aperçu du rendement et du niveau sonore annoncés selon la charge. Un tableau électrique complète l’ensemble. L’emballage fournit ainsi une première lecture assez complète du produit, avec les informations essentielles regroupées sur la même face.

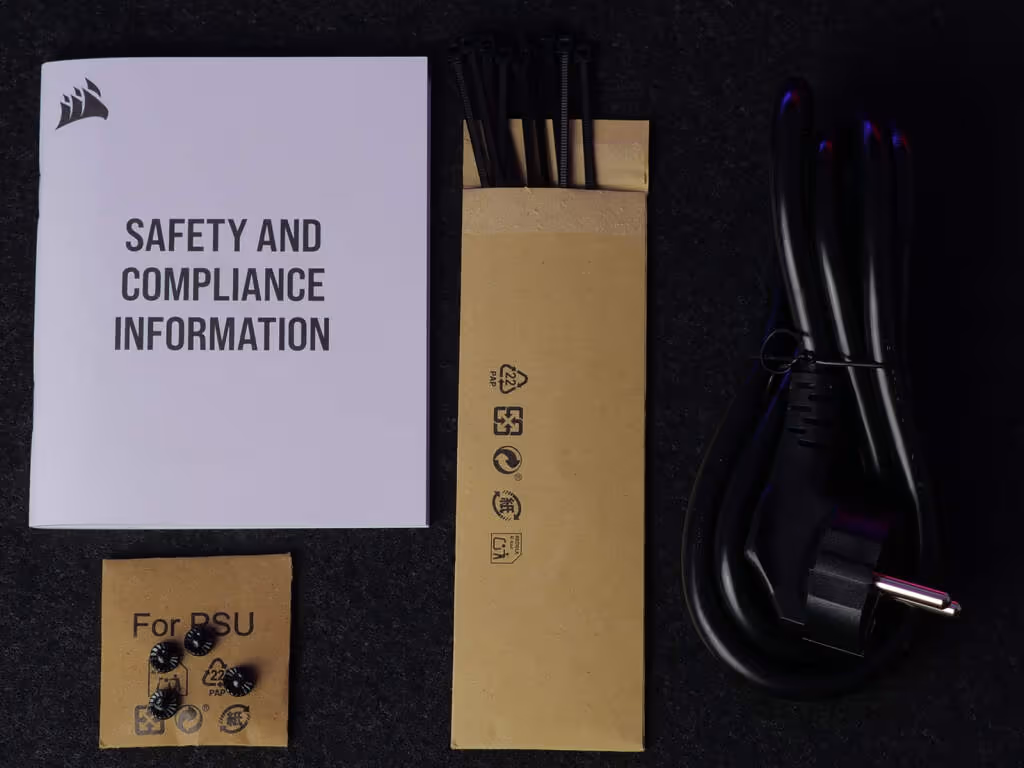

Accessoires fournis
En complément des faisceaux modulaires, le bundle comprend le câble secteur, quatre vis de fixation, plusieurs colliers de serrage et un livret consacré aux informations de sécurité et de conformité. Les vis et les colliers sont regroupés dans de petites pochettes en papier kraft.
L’équipement couvre ainsi la fixation du bloc et l’organisation des câbles dans le boîtier. Les peignes présents sur les faisceaux complètent ces accessoires.
Description du bloc : Corsair RM1200e

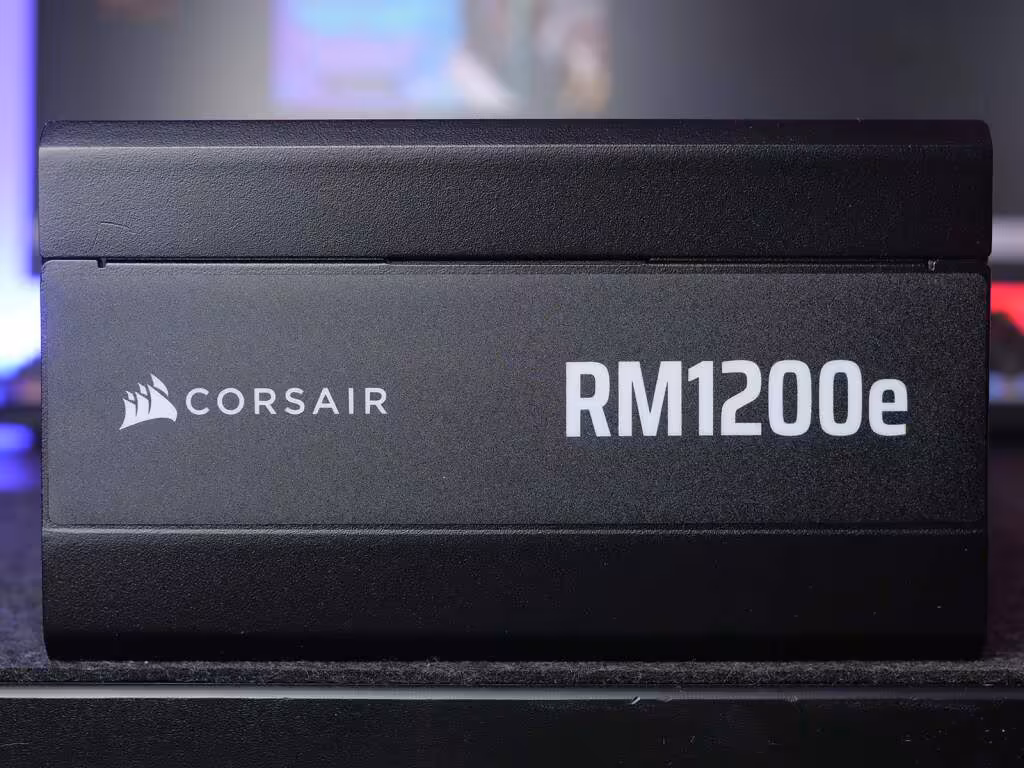

Un châssis compact et une finition noire texturée
Notre RM1200e adopte une finition noire mate à texture fine. Le châssis conserve une forme sobre, avec des arêtes adoucies et un marquage latéral gris associant le logo Corsair à la référence du modèle. Le traitement graphique reste discret ; c’est surtout la grille de ventilation qui donne son identité à cette génération.

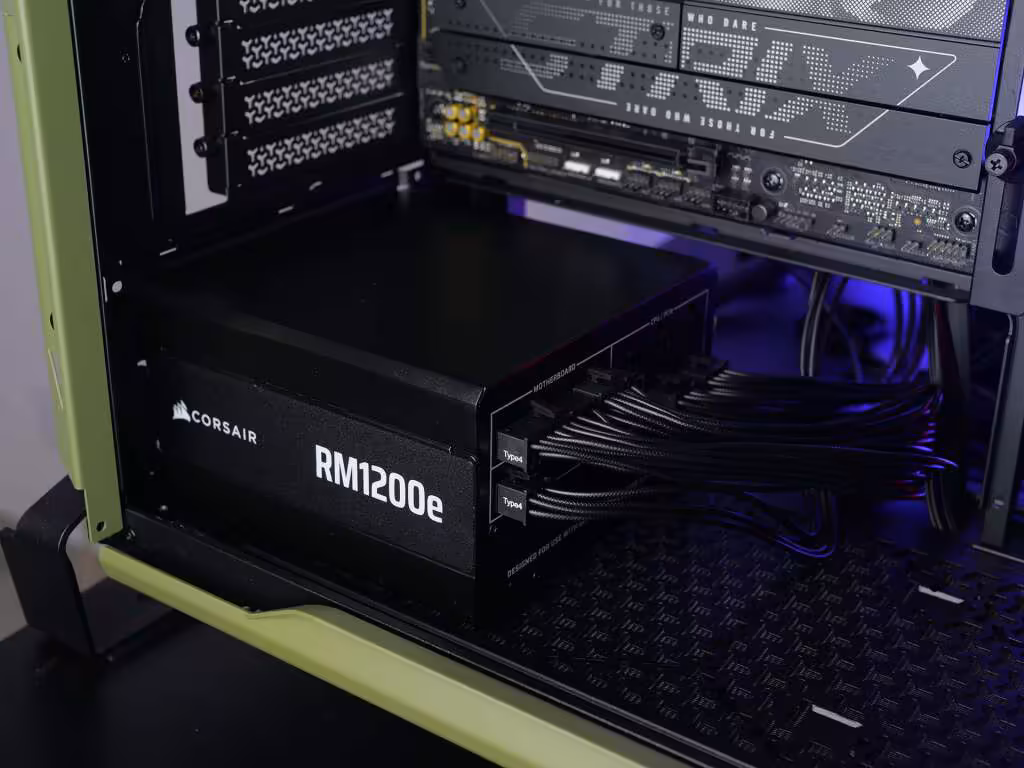

Les dimensions annoncées sont de 150 × 150 × 86 mm. Avec 150 mm de profondeur, le bloc limite son encombrement pour une puissance de 1 200 W. Il faut néanmoins prévoir l’espace nécessaire aux connecteurs modulaires et à la courbure des faisceaux lors du choix du boîtier.

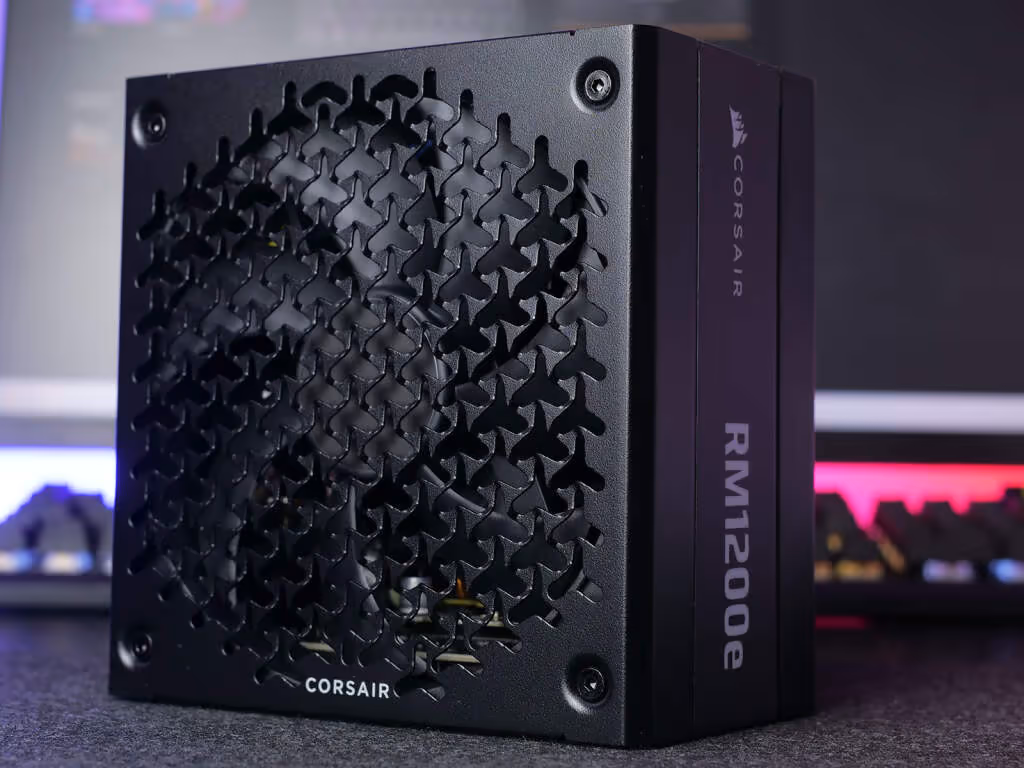

Une grille 3D-Y caractéristique de cette génération
La face ventilateur est presque entièrement occupée par une grille à motifs en Y. La tôle est découpée et mise en relief, ce qui donne une surface plus travaillée qu’une simple plaque perforée. Le ventilateur reste visible derrière les ouvertures, tandis qu’un petit marquage Corsair prend place au bord de la grille.
Corsair rapproche ce dessin de celui de ses boîtiers FRAME et annonce une circulation de l’air moins restrictive. L’effet sur le bruit et les températures devra être apprécié à partir des mesures ; les photos permettent surtout de constater la différence de construction et d’aspect.
Le refroidissement repose sur un ventilateur de 140 mm à roulement de type rifle. La RM1200e dispose également du mode Zero RPM, qui permet de maintenir le ventilateur à l’arrêt lorsque les conditions de charge et de température le permettent.

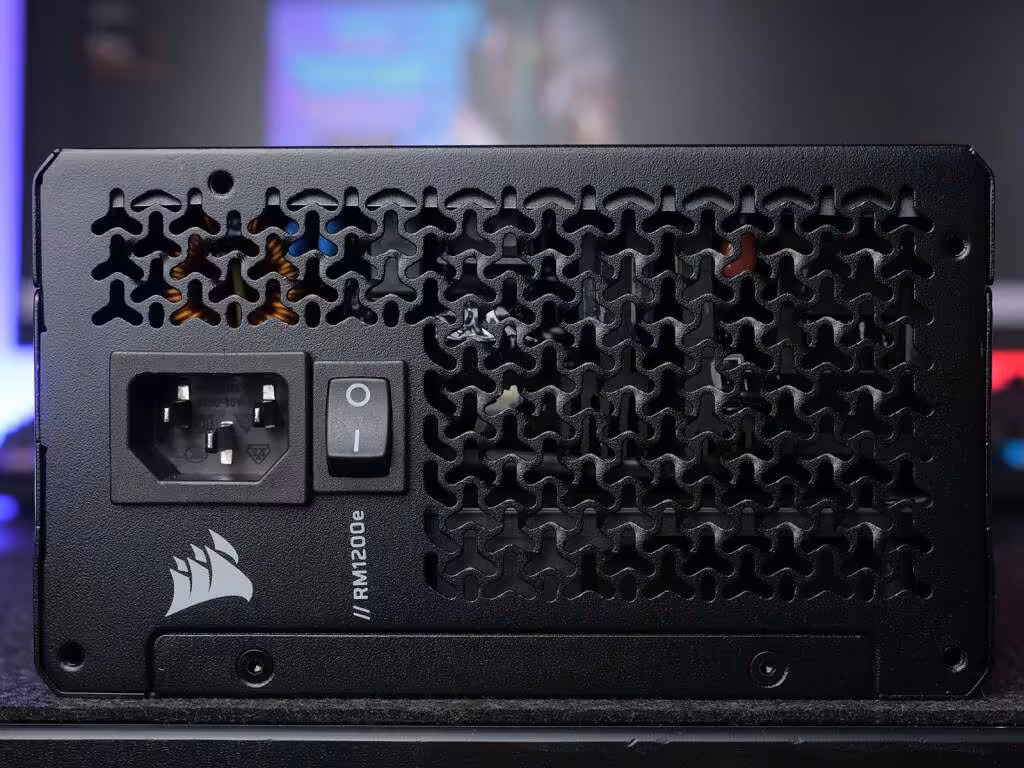

Face secteur : embase et interrupteur
La face secteur accueille une embase IEC C14 et un interrupteur à bascule I/O. Le reste de la surface est largement ajouré, avec une découpe à motifs en Y qui reprend l’identité visuelle du bloc et permet l’évacuation de l’air.
Les commandes accessibles se limitent à l’interrupteur général : la gestion du ventilateur est automatique.

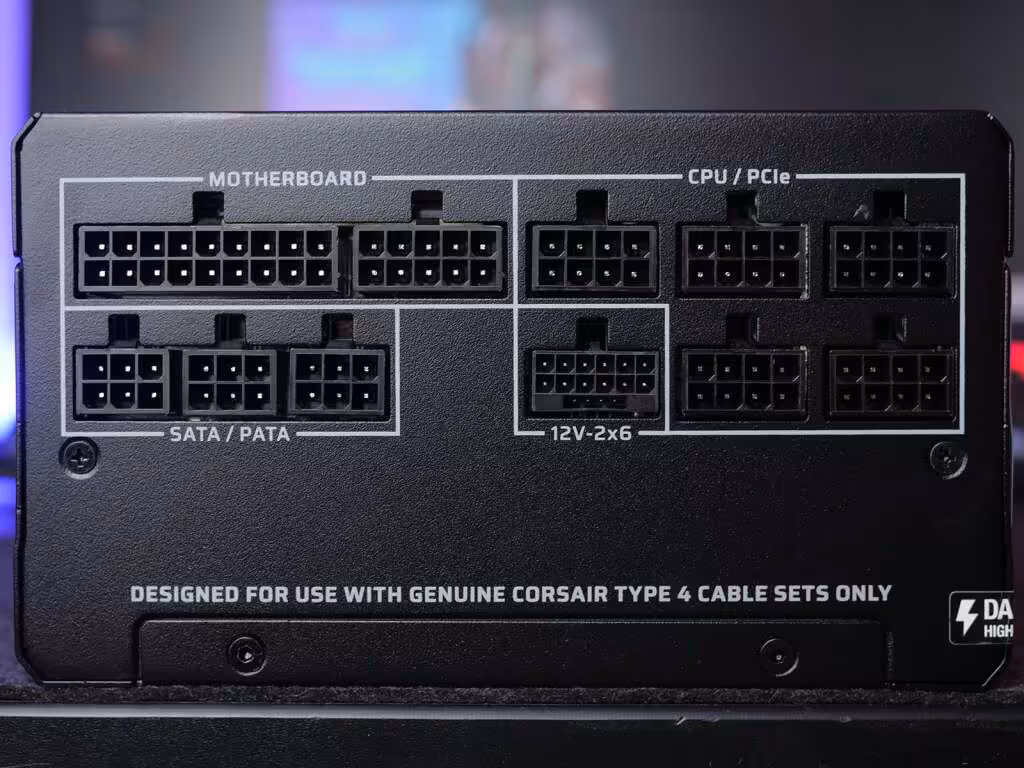

Panneau modulaire : une connectique clairement répartie
Les connecteurs sont organisés sur deux rangées, avec des groupes délimités par une sérigraphie blanche. Le raccordement de la carte mère occupe la partie supérieure gauche ; les prises CPU/PCIe se trouvent à droite, tandis que les connecteurs périphériques sont regroupés en bas à gauche.
| Groupe | Prises présentes sur le bloc |
|---|---|
| Motherboard | 2 prises : 18 + 10 broches |
| CPU / PCIe | 5 prises de 8 broches |
| SATA / PATA | 3 prises de 6 broches |
| GPU natif | 1 prise 12V-2×6 |
Les deux prises Motherboard reçoivent les deux extrémités côté bloc du faisceau ATX. Les cinq prises CPU/PCIe partagées permettent de raccorder les câbles EPS et PCIe classiques fournis, tandis que le port 12V-2×6 dispose de son propre emplacement.
La sérigraphie précise l’utilisation de câbles Corsair Type 4 pour les faisceaux modulaires concernés.

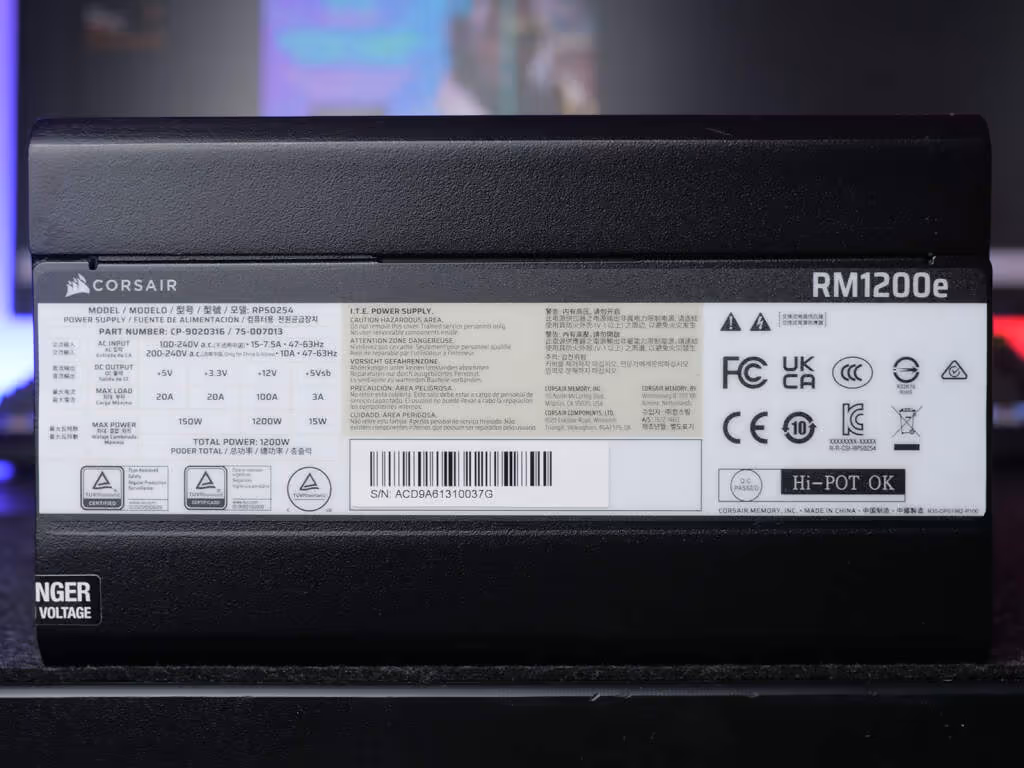

Étiquette signalétique et répartition de la puissance
L’étiquette de notre exemplaire confirme les références RPS0254 et CP-9020316 / 75-007013. Ces identifiants sont utiles pour distinguer précisément cette alimentation des autres révisions commercialisées sous le nom RM1200e.
L’entrée secteur est donnée pour 100 à 240 V, avec un courant de 15 à 7,5 A et une fréquence de 47 à 63 Hz. La répartition de la puissance en sortie est la suivante :
| Sortie | Intensité maximale | Puissance maximale |
|---|---|---|
| +3,3 V | 20 A | 150 W combinés avec le +5 V |
| +5 V | 20 A | 150 W combinés avec le +3,3 V |
| +12 V | 100 A | 1 200 W |
| +5 VSB | 3 A | 15 W |
| Puissance totale du bloc | — | 1 200 W |
La capacité annoncée sur le +12 V correspond à la totalité de la puissance nominale du bloc. C’est le rail principalement sollicité par le processeur et la carte graphique. Les plafonds des différentes sorties ne s’additionnent toutefois pas : l’ensemble reste limité à 1 200 W.
L’étiquette comporte également les marquages réglementaires, ainsi que les mentions de contrôle QC Passed et Hi-POT OK.

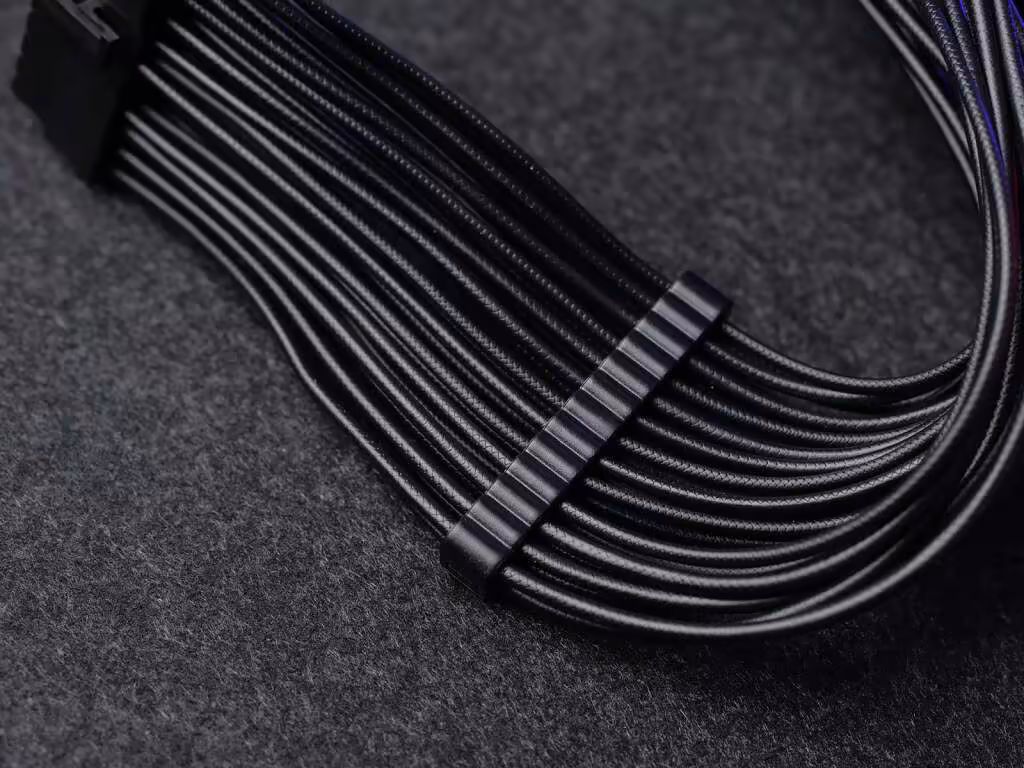

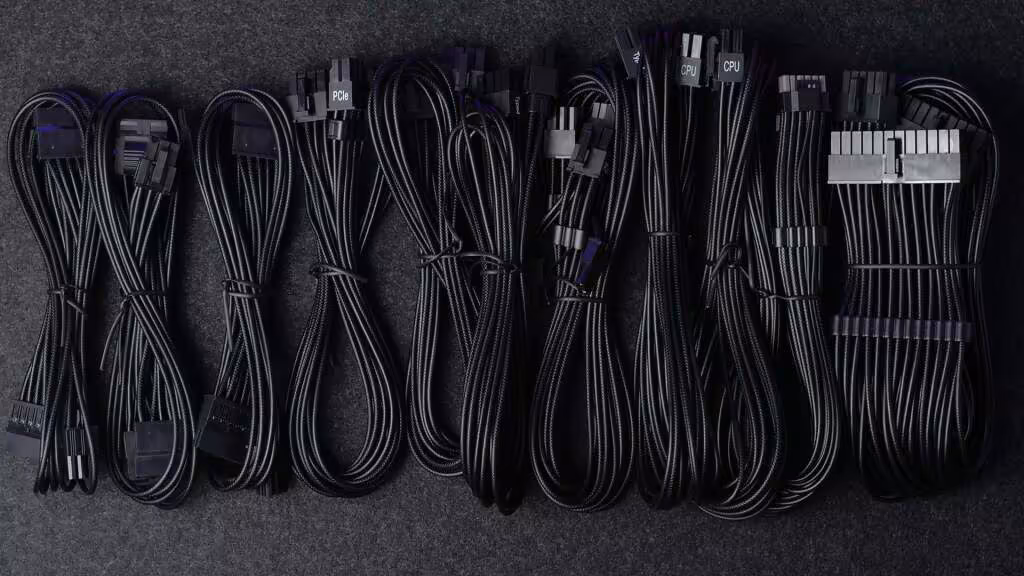

Câbles et connecteurs : un ensemble entièrement modulaire
La RM1200e est entièrement modulaire : le montage consiste à raccorder les faisceaux nécessaires à la configuration. L’ensemble photographié adopte une finition noire homogène, avec des conducteurs individuels à surface texturée et des connecteurs assortis.
Les repères CPU et PCIe sont visibles sur les prises correspondantes. Des peignes maintiennent également plusieurs faisceaux alignés, particulièrement sur le câble principal de la carte mère. Cette présentation facilite l’organisation des conducteurs dans les portions visibles du montage.
Le tableau suivant reprend les quantités et longueurs annoncées dans le guide presse et le manuel public. Les longueurs sont des valeurs constructeur, avec une tolérance annoncée de ±10 mm ; les quantités des faisceaux périphériques suivent le manuel.
| Câble | Nombre de faisceaux annoncé | Connecteurs côté composant par faisceau | Longueur annoncée |
|---|---|---|---|
| ATX carte mère | 1 | 1 × 24 broches | 610 mm |
| EPS processeur | 2 | 1 × 4+4 broches | 750 mm |
| PCIe classique | 3 | 1 × 6+2 broches | 650 mm |
| GPU 12V-2×6 | 1 | 1 × 12V-2×6, 600 W | 650 mm |
| 12V-2×6 vers PCIe | 1 | 2 × PCIe 6+2 broches | 650 mm |
| SATA | 2 | 4 × SATA | 750 mm |
| SATA / PATA | 1 | 2 × SATA + 2 × PATA | 750 mm |

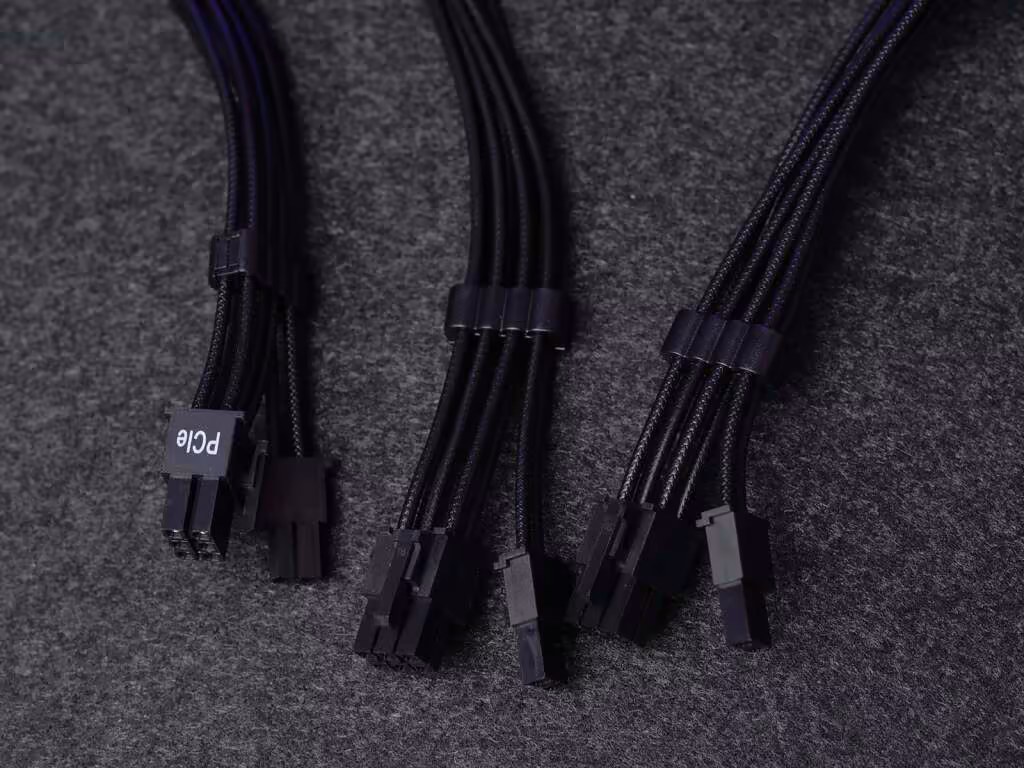

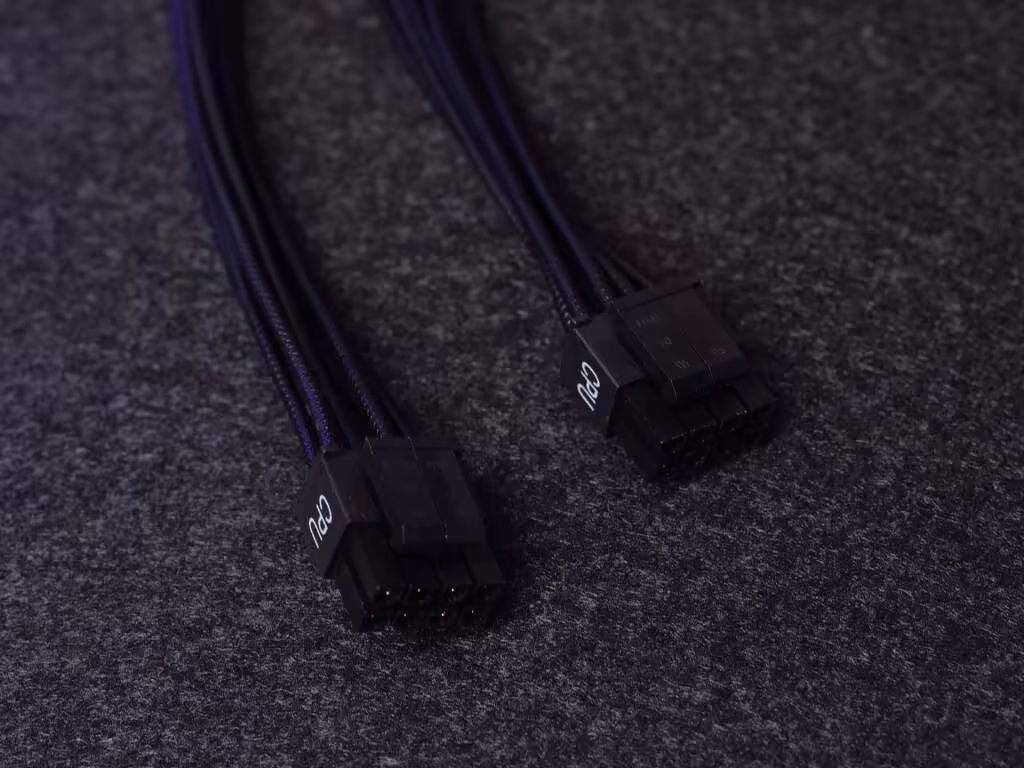

Les deux faisceaux EPS de 750 mm offrent une longueur intéressante pour rejoindre le haut de la carte mère avec un passage derrière le plateau. Les trois câbles PCIe classiques disposent chacun d’un connecteur côté composant, ce qui permet d’utiliser un faisceau distinct pour chaque prise d’une carte graphique compatible.

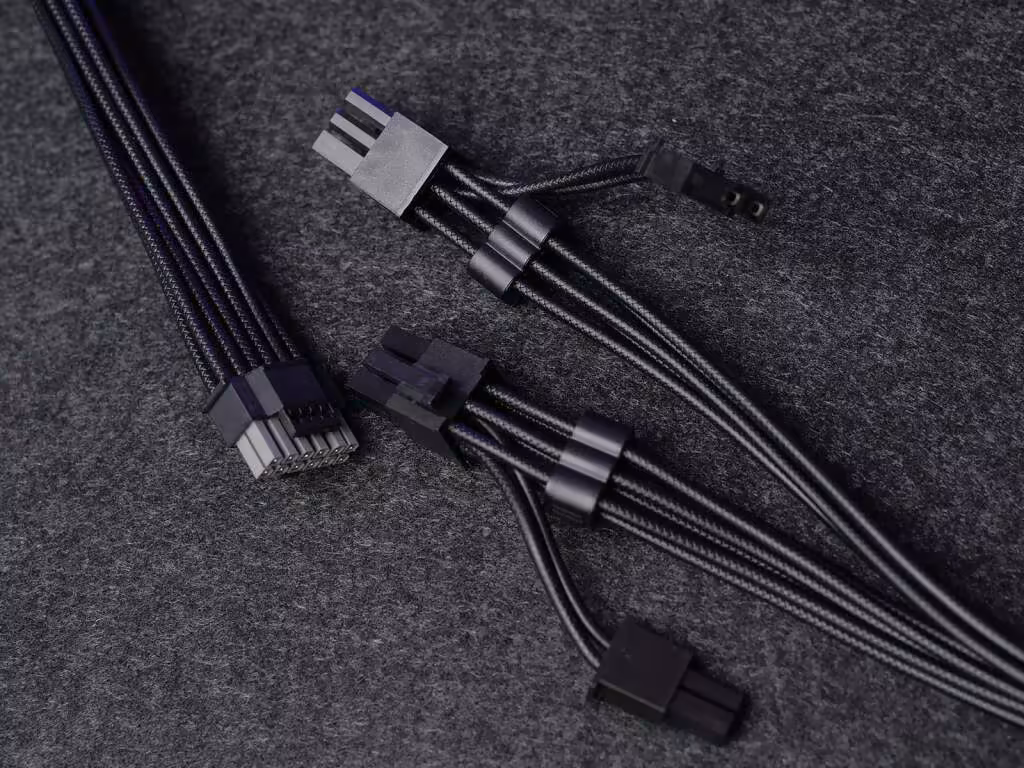

Le câble supplémentaire 12V-2×6 vers deux PCIe 6+2 broches donne une autre possibilité de raccordement pour les cartes utilisant des prises PCIe classiques.
Il utilise le port 12V-2×6 du bloc et ne doit pas être confondu avec un adaptateur destiné à alimenter une carte graphique 12V-2×6 depuis deux prises PCIe.

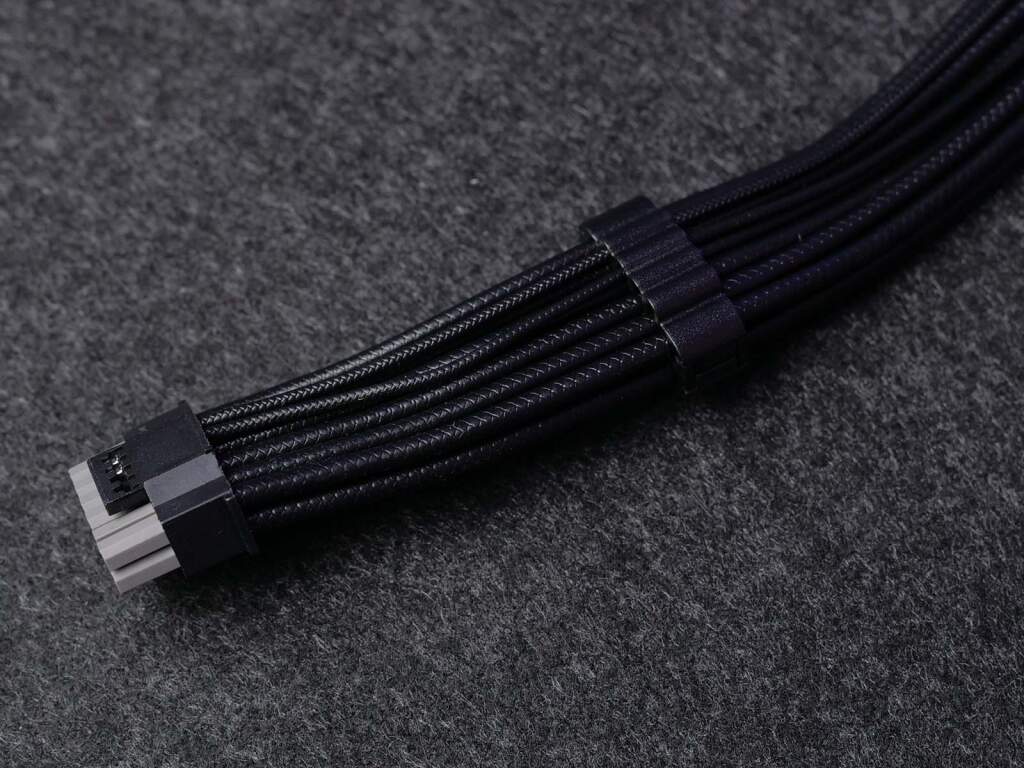

Câble GPU : un connecteur bicolore
Le câble GPU 12V-2×6 est annoncé pour 600 W et mesure 650 mm selon le guide. Son connecteur présente un embout gris contrastant avec le corps noir, offrant un repère visuel pour contrôler l’enfoncement de la prise.
Les conducteurs sont maintenus alignés par un peigne à profil bas. Le câble fourni ne comporte pas de dispositif ThermalProtect comme les RMe 2026; la protection propre à cette RM1200e est intégrée au bloc et détaillée dans la section PinProtect.

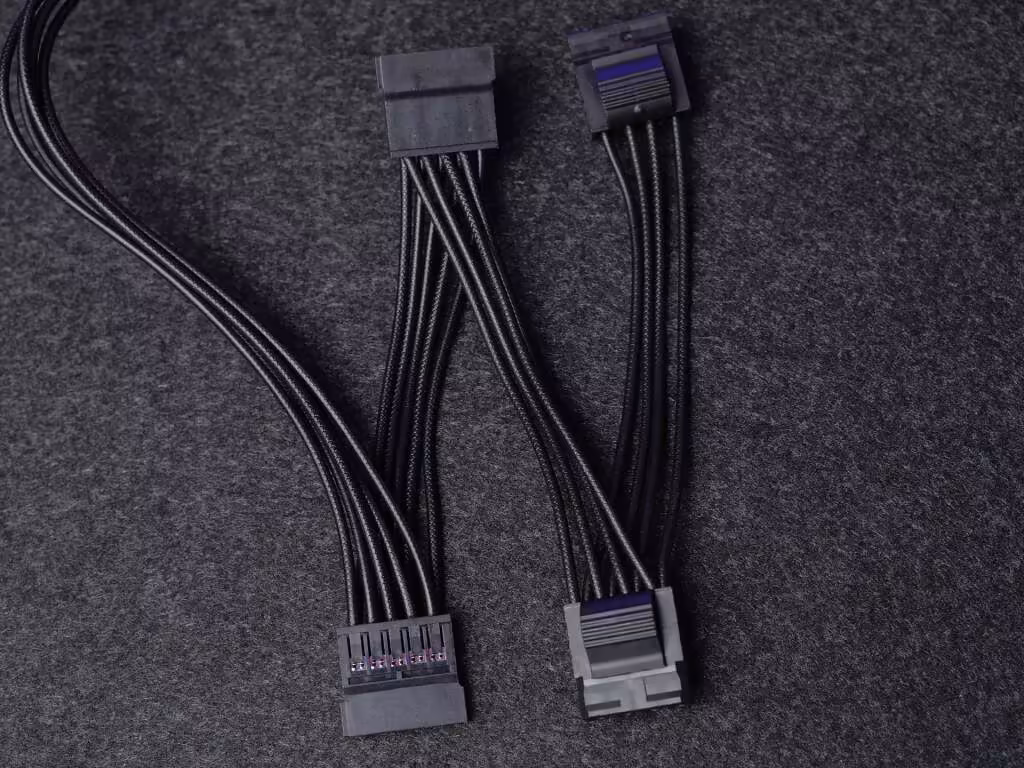

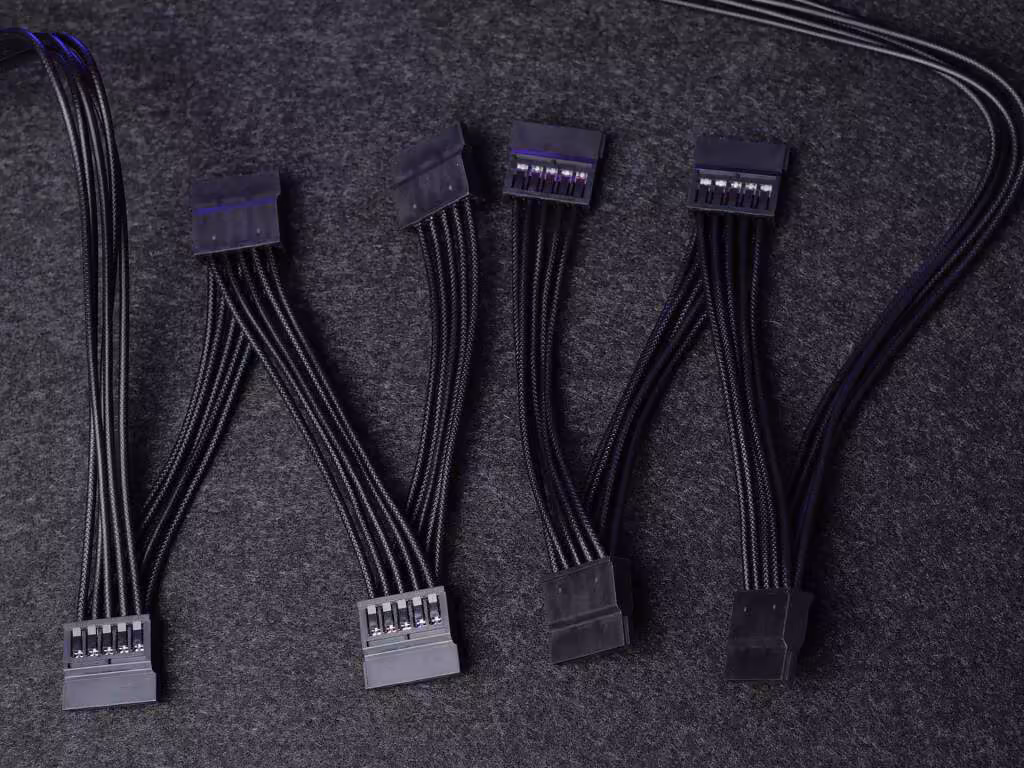

Faisceaux SATA et PATA
Le manuel public annonce deux faisceaux comportant chacun quatre connecteurs SATA. La finition noire texturée des conducteurs est conservée, avec des prises réparties le long du câble pour desservir plusieurs périphériques.
Le faisceau mixte photographié associe deux prises SATA et deux prises PATA/Molex à quatre broches. Il permet de raccorder des périphériques ou accessoires utilisant ces deux formats depuis une même prise du bloc.
Intérieur de la Corsair RM1200e : architecture et composants visibles

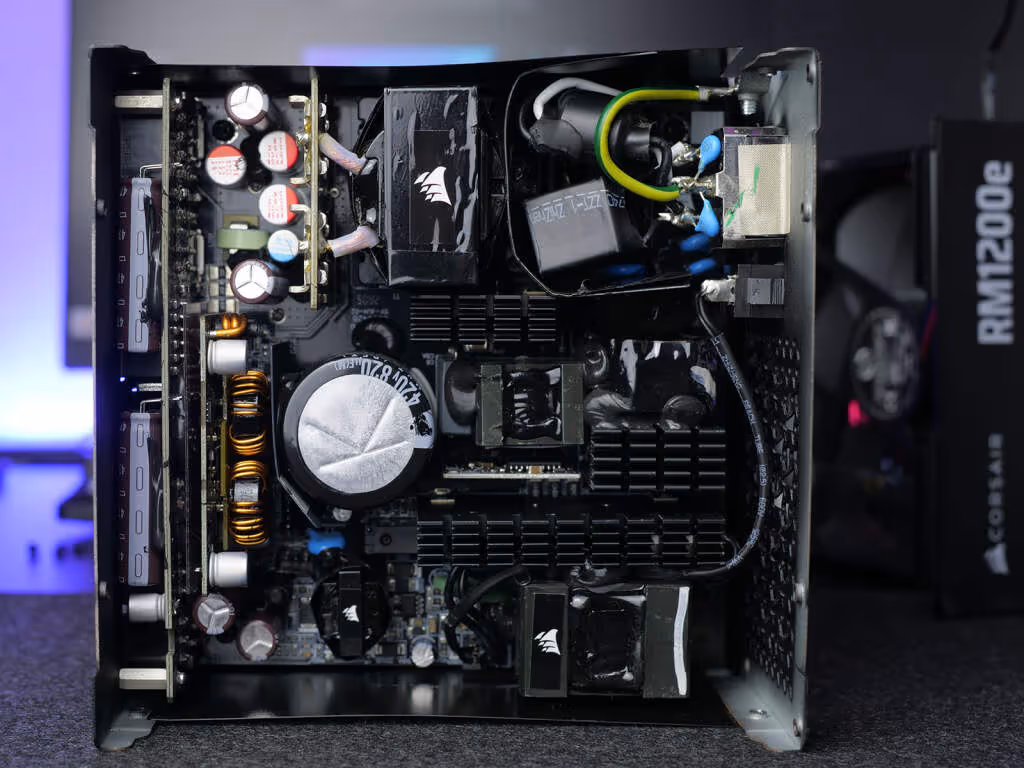

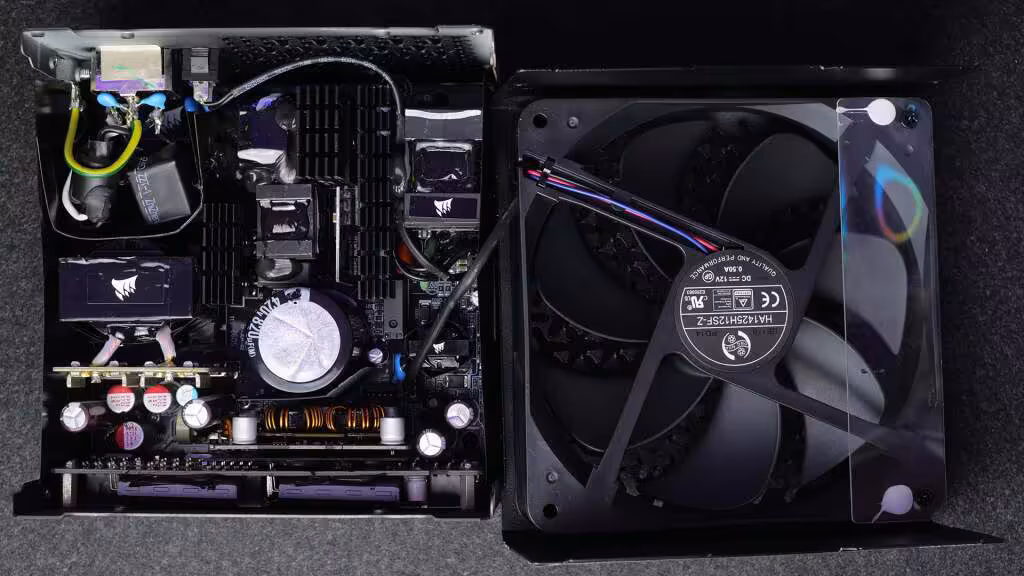

Le retrait du capot dévoile une implantation dense, organisée autour d’un circuit principal et de plusieurs cartes filles montées perpendiculairement. L’entrée secteur et son filtrage se trouvent à une extrémité du bloc ; les circuits de conversion occupent la partie centrale, tandis que les étages de sortie se rapprochent du panneau modulaire.
Les éléments magnétiques et les dissipateurs noirs occupent une place importante. La disposition sur plusieurs plans permet de répartir les circuits dans le volume disponible, tout en maintenant les composants de puissance à proximité de leurs dissipateurs.
Une correction du facteur de puissance entrelacée et un convertisseur LLC
Le guide technique Corsair décrit un étage de correction active du facteur de puissance à structure entrelacée, suivi d’un convertisseur LLC résonant à demi-pont. Le secondaire utilise une rectification synchrone pour le +12 V, puis des convertisseurs DC-DC pour produire les rails +5 V et +3,3 V.
Le transformateur principal assure le transfert d’énergie et l’isolation entre les parties primaire et secondaire. Le document identifie également un transformateur distinct pour le circuit de veille. Plusieurs de ces éléments magnétiques reçoivent un habillage noir portant le logo Corsair.

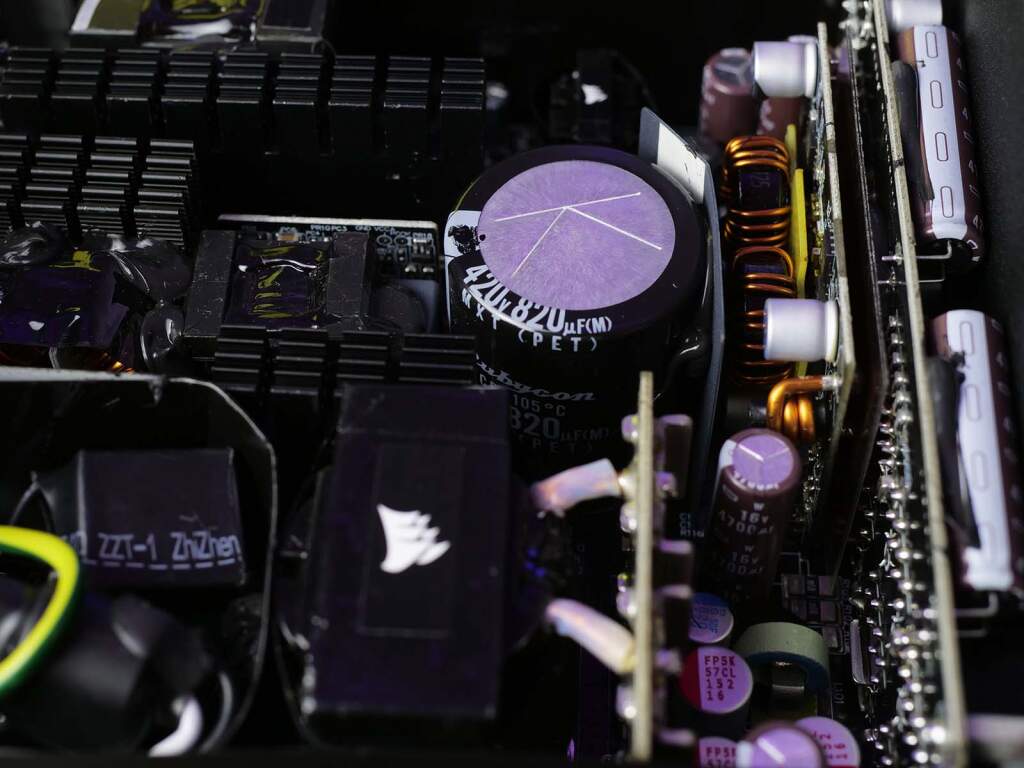

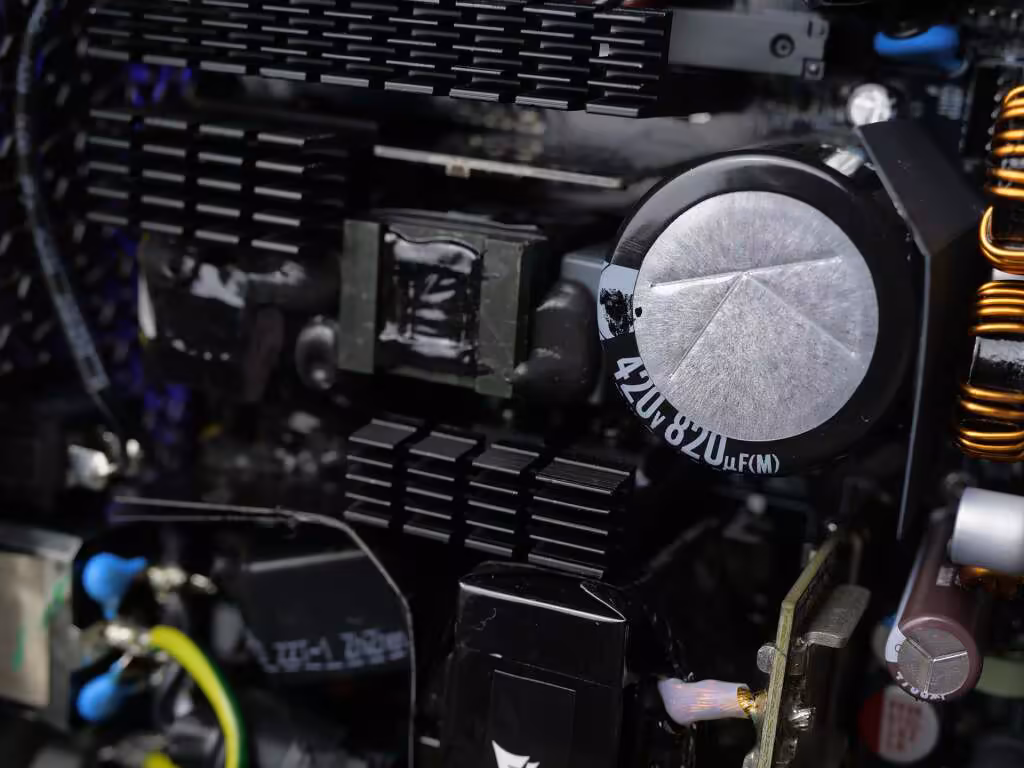

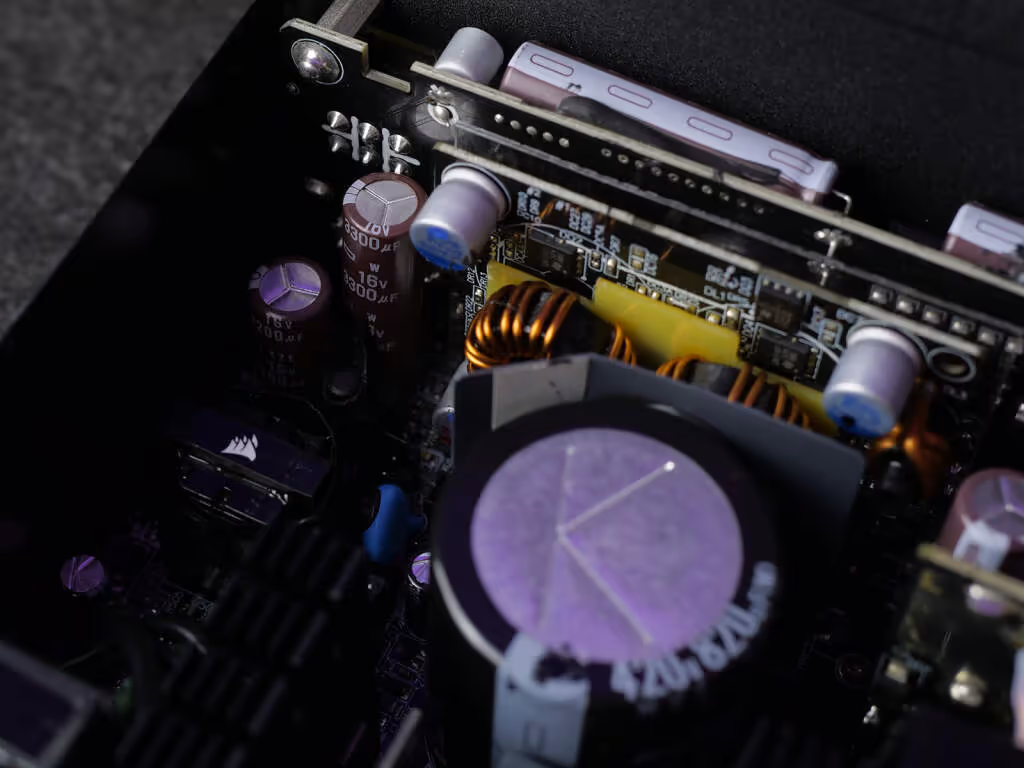

Un condensateur principal Rubycon de 820 µF
Le composant le plus facile à identifier est le grand condensateur de stockage primaire. Son enveloppe porte le nom Rubycon et les indications 820 µF, 420 V et 105 °C. Ce condensateur constitue la réserve d’énergie du bus continu, en amont du convertisseur principal.
La capacité seule ne permet pas de déterminer le temps de maintien lors d’une coupure secteur : celui-ci dépend également de la tension du bus, du fonctionnement du convertisseur et de la charge appliquée. Cette caractéristique devra donc être évaluée à partir d’une mesure dédiée.
Les gros plans permettent de relever plusieurs autres valeurs, sans extrapoler un inventaire complet :
| Composant visible | Identification ou marquage | Capacité | Tension nominale |
|---|---|---|---|
| Condensateur principal | Rubycon, marqué 105 °C | 820 µF | 420 V |
| Électrolytique secondaire | Marquage KZE | 2 200 µF | 16 V |
| Électrolytique secondaire | Marquage W | 3 300 µF | 16 V |
| Polymères secondaires | Nichicon FPCAP, marquage FP5K « 152 / 16 » | 1 500 µF | 16 V |

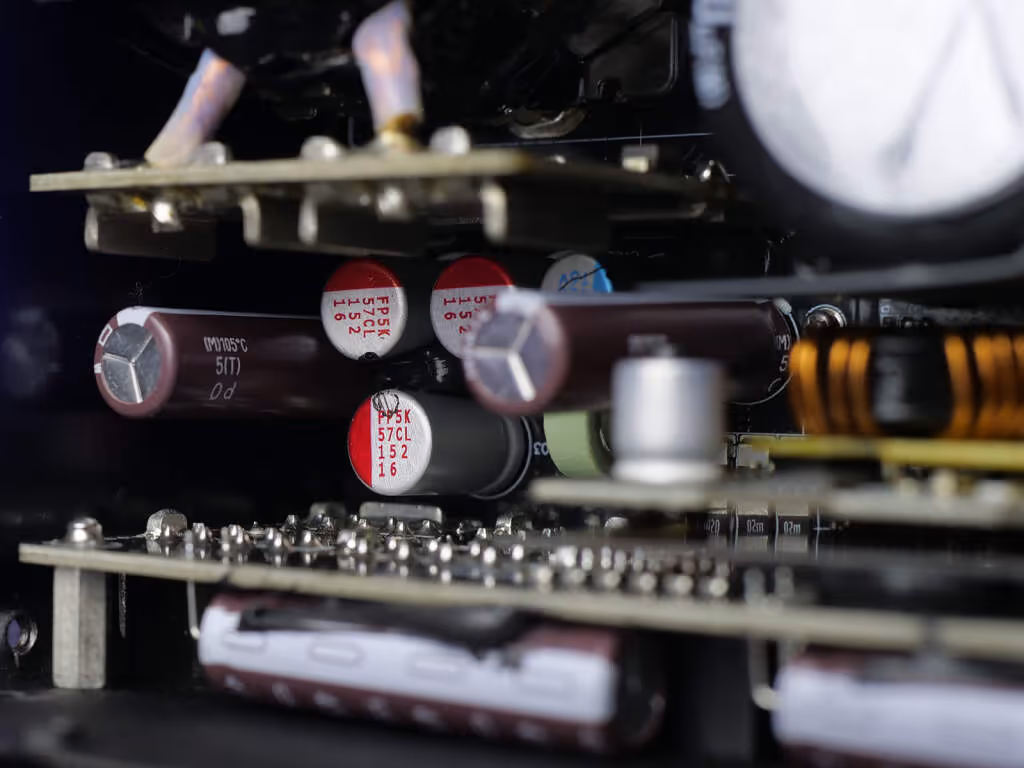

Filtrage secondaire : électrolytiques et polymères
La zone secondaire associe des condensateurs électrolytiques radiaux à des condensateurs polymères. Les références KZE et W, ainsi que leurs valeurs, sont lisibles sur les gaines de plusieurs composants bruns.
Les polymères à tête rouge et argent portent le marquage FP5K, utilisé sur les condensateurs FPCAP de Nichicon. Les indications « 152 » et « 16 » correspondent ici à 1 500 µF sous 16 V. Leur faible résistance série est adaptée au filtrage des composantes à haute fréquence.
Deux inductances bobinées sont également visibles sur la carte située près du panneau de connexion. Elles s’inscrivent dans l’organisation des convertisseurs DC-DC annoncés pour les rails mineurs. D’autres condensateurs sont répartis au plus près de la façade modulaire, afin de compléter le filtrage à proximité des prises de sortie.
Cette disposition renseigne sur la construction du bloc ; les valeurs d’ondulation résiduelle dépendront du fonctionnement de l’ensemble du circuit et devront être établies par les mesures.
Implantation et dissipation thermique
Les dissipateurs à ailettes sont répartis autour des principaux étages de puissance. Les bobinages et certains composants volumineux bénéficient de points de maintien, tandis qu’un écran isolant accompagne la zone d’entrée secteur. Le conducteur de terre est raccordé au châssis.
L’organisation exploite largement les cartes filles pour limiter l’emprise sur le circuit principal. Les vues reçues documentent cette implantation et une partie du choix des condensateurs. Les références des semi-conducteurs, des contrôleurs et du circuit de supervision restent toutefois masquées ou illisibles ; elles ne peuvent pas être attribuées à cette révision à partir du relevé de l’ancienne RM1200e.
Ventilateur Hong Hua et déflecteur

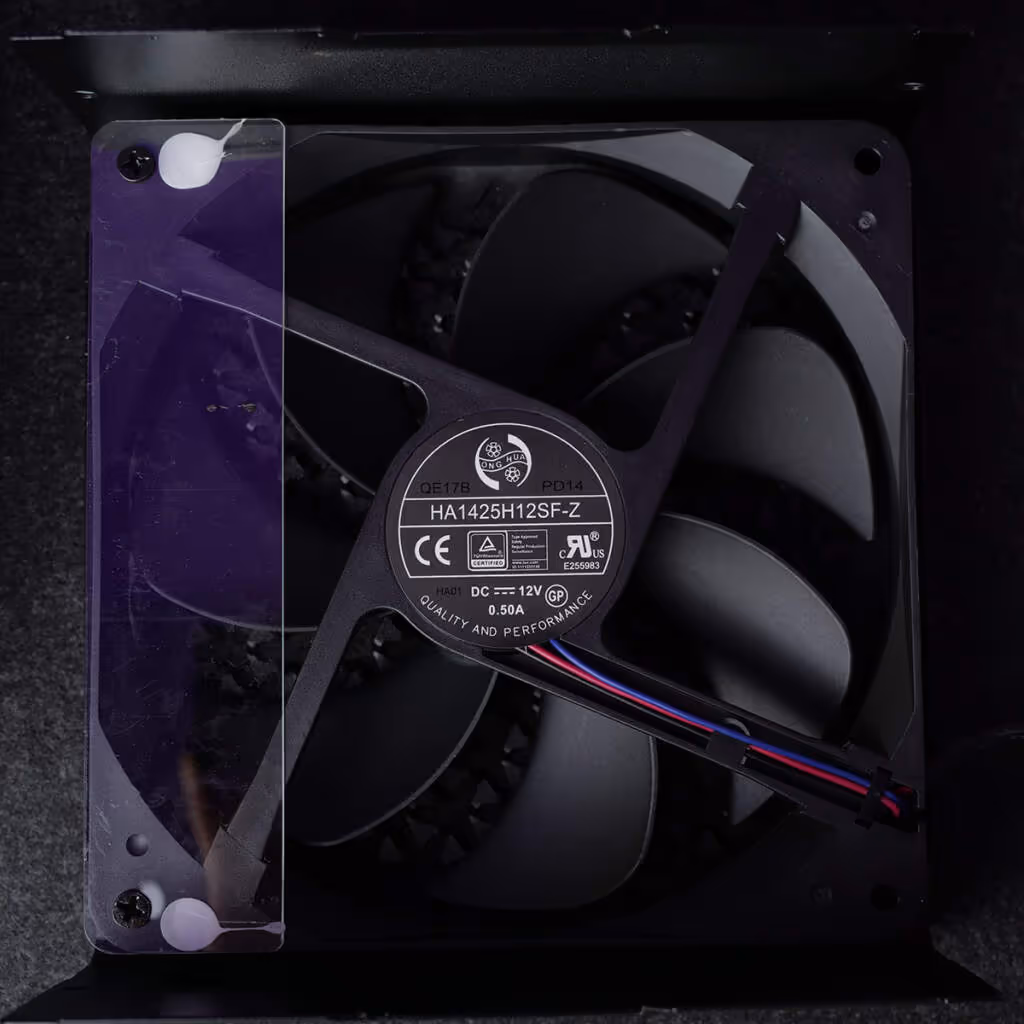

La vue du capot démonté permet d’identifier précisément le ventilateur : Hong Hua HA1425H12SF-Z, dont l’étiquette indique une alimentation en 12 V continu pour un courant nominal de 0,50 A. Le diamètre de 140 mm et le roulement de type rifle sont précisés dans le guide Corsair.
Un déflecteur transparent recouvre une partie du ventilateur pour canaliser le flux d’air à l’intérieur du bloc. Le câblage est maintenu le long d’une branche du cadre par des colliers.

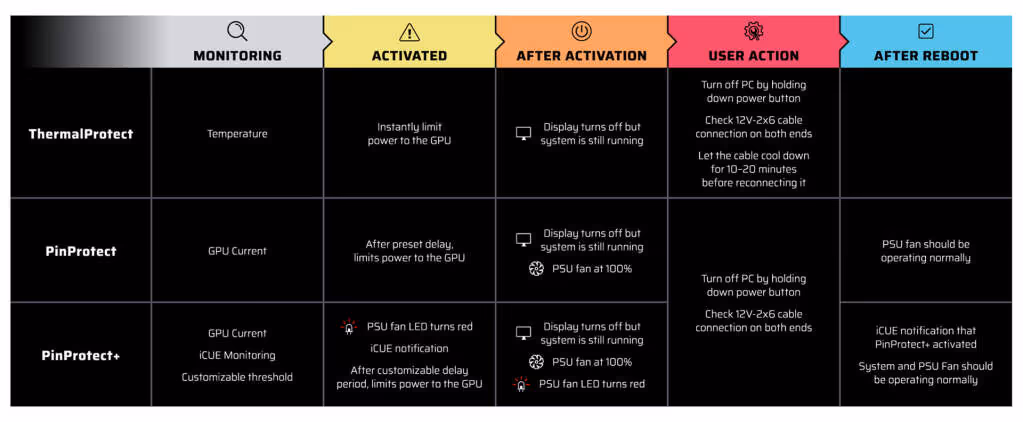

PinProtect : une protection intégrée à l’alimentation
PinProtect ajoute une surveillance individuelle du courant aux protections habituelles du bloc. Son intérêt est de détecter une surcharge sur l’une des six voies 12 V du connecteur GPU, y compris lorsque la puissance totale demandée ne suffit pas à déclencher une protection globale.
Le guide presse daté du 1er octobre 2026 annonce deux seuils :
| Niveau | Seuil nominal par broche | Temporisation annoncée |
|---|---|---|
| Premier niveau | 12 A | 15 à 25 secondes |
| Second niveau | 18 A | 200 à 300 ms |
Lorsque le système intervient, il modifie l’état des lignes sense 0 et sense 1 afin de provoquer l’arrêt du GPU. Le ventilateur du bloc est alors commandé à pleine vitesse. Une sécurité supplémentaire prévoit l’arrêt de l’alimentation si la surintensité persiste, avec une temporisation annoncée d’une seconde.
La fonction est automatique et ne nécessite pas iCUE. Les seuils ci-dessus décrivent le fonctionnement communiqué par Corsair ; leur vérification demande un dispositif de mesure et de charge adapté. Ils ne doivent pas être présentés comme des déclenchements observés lors de notre propre test.
Cybenetics Platinum et A : ce que signifient ces certifications
La RM1200e affiche deux classements distincts : ETA Platinum pour le rendement et LAMBDA A pour le bruit. Ils résument les résultats obtenus selon le protocole du laboratoire, avec des critères différents pour chacun.
Cybenetics utilise plus de 1 450 combinaisons de charge pour son évaluation, en faisant varier la sollicitation des rails. Le protocole décrit une température ambiante d’environ 30 à 32 °C, avec une tolérance annoncée de ±2 °C, et prévoit des évaluations sous 115 V ou 230 V. Pour une utilisation sur le réseau français, les résultats à 230 V constituent la référence la plus pertinente.
Platinum à 230 V : quatre critères à prendre en compte
Le tableau de classification à 230 V associe la classe Platinum aux critères suivants :
| Critère | Référence Cybenetics Platinum à 230 V |
|---|---|
| Rendement global | ≥91 % et <93 % |
| Facteur de puissance | ≥0,935 |
| Rendement global du rail 5VSB | >75 % |
| Consommation à vide en veille, sans charge sur le 5VSB | <0,18 W |
Le rendement global est une moyenne sur les combinaisons de charge du protocole. Le seuil de 91 % ne constitue donc pas un minimum garanti à chaque point : à très faible charge ou à pleine puissance, le rendement peut être inférieur.
Le niveau obtenu dépend aussi des critères annexes. Un rendement qui relève d’une classe supérieure peut aboutir à un classement inférieur si le facteur de puissance, le rendement du 5VSB ou la consommation à vide ne répond pas aux exigences correspondantes. Le logo seul ne suffit donc pas à déduire le rendement moyen exact d’un modèle.
Le 5VSB et la consommation en veille
Le rail 5VSB alimente les fonctions de veille lorsque les sorties principales sont arrêtées. Cybenetics évalue son rendement global et fixe également des objectifs à plusieurs niveaux de charge : notamment 45 % à 45 mA et 75 % à 0,55 A et 1,5 A, avec les tolérances prévues par son protocole. Le tableau distingue les points obligatoires des points recommandés.
La consommation dite « vampire » est une mesure séparée, réalisée sans charge sur le 5VSB. Le seuil de 0,18 W concerne le bloc dans cette condition de test ; il ne représente pas la consommation totale d’un PC en veille, qui dépend aussi des composants et des fonctions maintenues actives.
Pour illustrer le rendement, prenons un exemple de calcul : à 92 %, fournir 600 W aux composants nécessite environ 652 W à la prise. Les quelque 52 W restants correspondent aux pertes de conversion. Cet exemple explique le principe ; il ne s’agit pas d’une mesure de notre RM1200e.
LAMBDA A : un indicateur global du bruit
La classe LAMBDA A correspond à un niveau sonore global compris entre 20 et moins de 25 dB(A) selon le protocole Cybenetics. Les mesures acoustiques sont réalisées à un mètre, en chambre semi-anéchoïque, puis utilisées pour établir le classement sur l’ensemble des conditions évaluées.
Ce classement ne plafonne pas le bruit à 25 dB(A) à chaque charge. Un bloc semi-passif peut conserver son ventilateur arrêté sur une partie de sa plage de fonctionnement et devenir plus audible à forte charge. La courbe de bruit reste donc nécessaire pour comprendre son comportement.

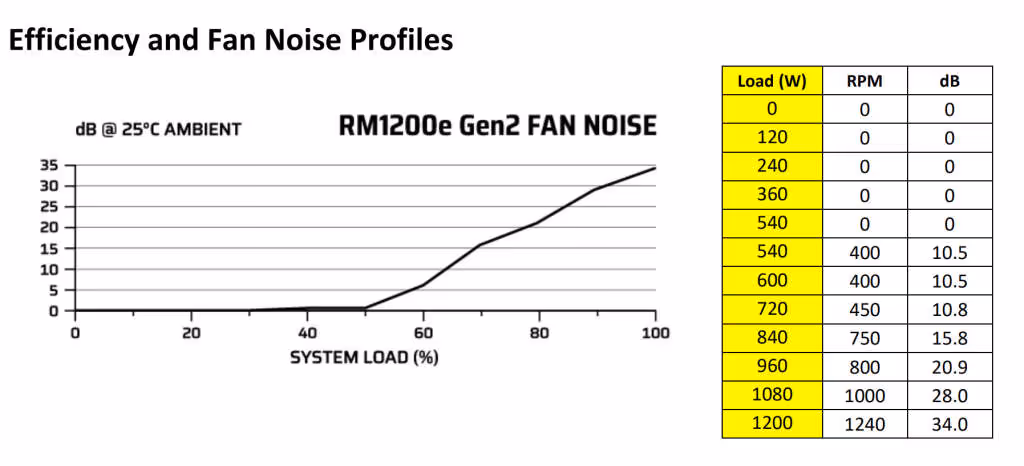

le mode Zero RPM maintient le ventilateur à l’arrêt jusqu’aux environs de 540 W, soit 45 % de charge. Il démarre ensuite à 400 tr/min, pour un niveau sonore annoncé de 10,5 dB, puis accélère progressivement pour atteindre 1 240 tr/min et 34 dB à pleine puissance. Ces valeurs proviennent du constructeur et ne constituent pas nos propres mesures.
Des classements conservés face à la précédente RM1200e
La précédente RM1200e RPS0189 avait déjà obtenu les classements Platinum et A. La nouvelle RPS0254 conserve ces catégories ; leur présence ne démontre pas, à elle seule, un gain de rendement ou une réduction du bruit. La comparaison des rapports propres à chaque révision permettra d’évaluer les écarts à différentes charges.
Conclusion : Notre avis
Avec cette deuxième génération, la Corsair RM1200e présente un ensemble cohérent pour les configurations qui justifient une alimentation de 1 200 W. Son châssis de 150 mm de profondeur limite l’encombrement, sa modularité facilite l’organisation du montage et les faisceaux fournis couvrent aussi bien les cartes graphiques équipées en 12V-2×6 que celles utilisant des connecteurs PCIe classiques. La finition des câbles et la présence de peignes apportent également une attention bienvenue à la présentation.
L’évolution la plus intéressante reste PinProtect. En surveillant séparément le courant sur les six voies 12 V du connecteur GPU, Corsair ajoute une protection plus ciblée que la seule surveillance globale de la puissance. Son fonctionnement autonome, sans logiciel à installer, rend cette fonction transparente à l’usage. Son intérêt technique mérite d’être souligné, même si nous n’avons pas vérifié expérimentalement ses seuils de déclenchement ni son efficacité dans différents scénarios de défaut.
L’ouverture du bloc permet également d’identifier plusieurs composants rassurants sur le papier, dont le condensateur principal Rubycon et les condensateurs polymères Nichicon FPCAP. Ces observations documentent les choix de construction ; elles ne suffisent toutefois pas à établir la qualité de régulation, l’ondulation résiduelle ou le comportement électrique sous forte charge. De même, les classements Cybenetics Platinum et A restent des repères utiles, sans démontrer à eux seuls une progression face à la précédente génération.
Au tarif européen annoncé de 194,90 euros, cette RM1200e réunit donc un équipement complet, une puissance importante et une garantie de dix ans. Son principal apport tient à l’ajout de PinProtect, davantage qu’à une hausse des certifications de rendement ou d’acoustique. Une évolution pertinente dans son principe, qui enrichit la proposition de Corsair pour les grosses configurations, tout en laissant aux mesures électriques détaillées le soin de départager cette révision de ses concurrentes.
