MSI MEG Z790 Ace Max - Review
Note globale (Détails à la dernière page) - 9.3
9.3
La MSI Z790 MEG Ace Max offre des innovations notables, y compris une compatibilité DDR5 jusqu'à 7800 MHz+ et un BIOS P-Core Beyond 6 GHz pour l'overclocking facile des processeurs Intel de 14e génération. Avec WiFi 7 pour des vitesses de transfert jusqu'à 5,8 Gbps, des ports Gen5 PCIe et M.2, ainsi que Thunderbolt 4, cette carte mère élimine les problèmes de bande passante. Proposée à 699 €, elle séduit les utilisateurs enthousiastes.
Aujourd’hui, examinons de près la MSI Z790 MEG Ace Max, un produit situé un cran en dessous du modèle Godlike, symbolisant le summum de l’expérience haut de gamme avec ses technologies avant-gardistes.
En effet, la sortie de la série Intel Raptor Lake Refresh en octobre 2023 a incité les fabricants, dont MSI, à mettre à jour leurs gammes. La marque au dragon rouge s’est donc illustrée avec une nouvelle série de cartes nommée MAX pour la différencier des cartes existantes.
Bien que la 14ème génération d’Intel n’introduise pas de révolution architecturale, se contentant de quelques affinements techniques tout en conservant le même socket, cela a abouti à des cartes mères offrant des améliorations subtiles par rapport à la génération précédente.
MSI a cependant su justifier l’existence de ce produit avec la Z790 MEG Ace Max, en intégrant des innovations notables. Les modèles MEG se positionnent au sommet de l’offre MSI, comme en témoigne le tarif de la Z790 MEG Ace Max, fixé à 660 €.
La MSI Z790 MEG Ace Max se distingue par sa taille E-ATX et sa compatibilité DDR5 jusqu’à 7800 MHz+, offrant un BIOS P-Core Beyond 6 GHz pour l’overclocking des processeurs Intel de 14e génération. Le WiFi 7 offre un débit maximal de 5,8 Gbps, surpassant le WiFi 6E, tandis que l’intégration Gen5 pour le PCIe, les ports M.2 et Thunderbolt 4 résout les problèmes de bande passante.
Proposée à un tarif premium de 699 €, la MSI MEG Z790 ACE MAX n’est cependant pas la plus chère de sa catégorie et pourrait séduire de nombreux utilisateurs enthousiastes. Examinons-la de plus près.
Emballage et contenu
L’emballage de la MEG Z790 ACE MAX est à la fois fonctionnel et informatif, visant à protéger la carte mère tout en fournissant aux clients des informations claires sur le produit.

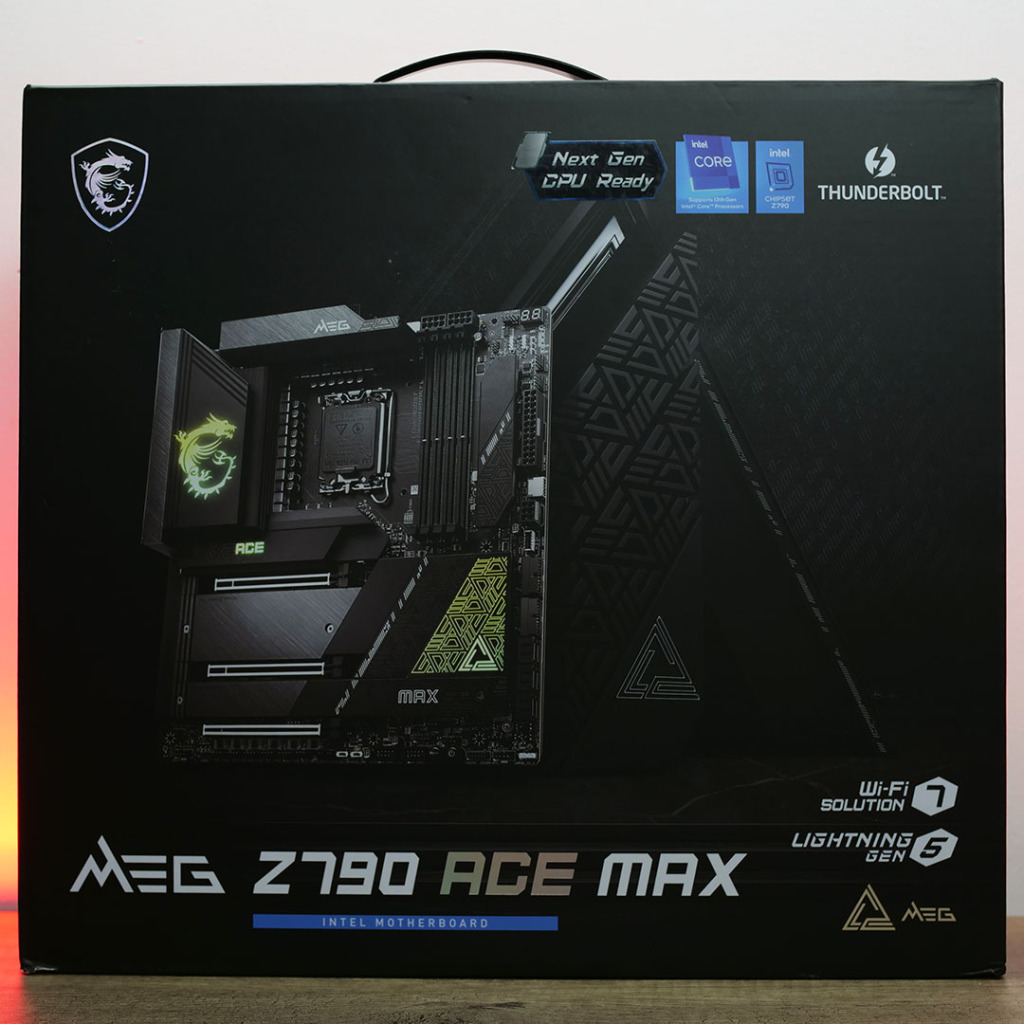

Embarquée dans un emballage volumineux, elle affiche une première impression marquante avec son thème noir et doré, illustrant parfaitement l’élégance de la gamme ACE. Une image de la carte mère trône fièrement sur la face avant de l’emballage, accompagnée des mentions de compatibilité avec les processeurs Intel de 13ème génération et de la prise en charge des générations futures de CPU à savoir la 14e Gen d’Intel.
La face arrière de l’emballage se veut plus technique, détaillant les spécifications et les caractéristiques spéciales qui placent la MSI MEG Z790 ACE MAX au sommet de sa catégorie. Parmi ces atouts, on note un système d’alimentation sophistiqué de 24+1+2 phases, un design de module de refroidissement extrême, une solution I/O à la vitesse de l’éclair, ainsi que la présence de cinq connecteurs M.2, garantissant une flexibilité et une rapidité de transfert de données inégalées.
L’ouverture de l’emballage révèle un grand logo ‘ACE’ accompagné d’une citation qui résume l’essence même de cette carte mère : « Esthétique Lustrée, Performance Pure ». Cette phrase souligne l’engagement de MSI à fournir non seulement un produit performant mais aussi visuellement attrayant.

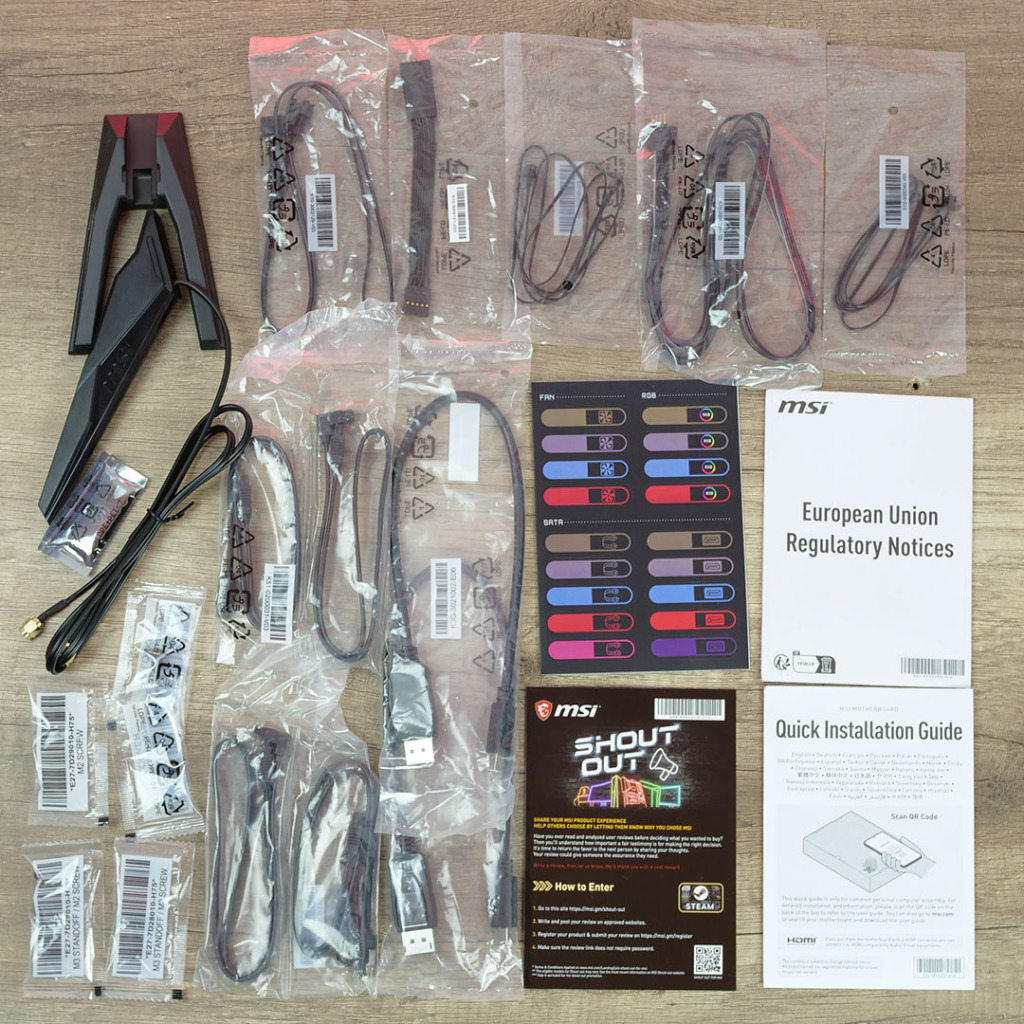

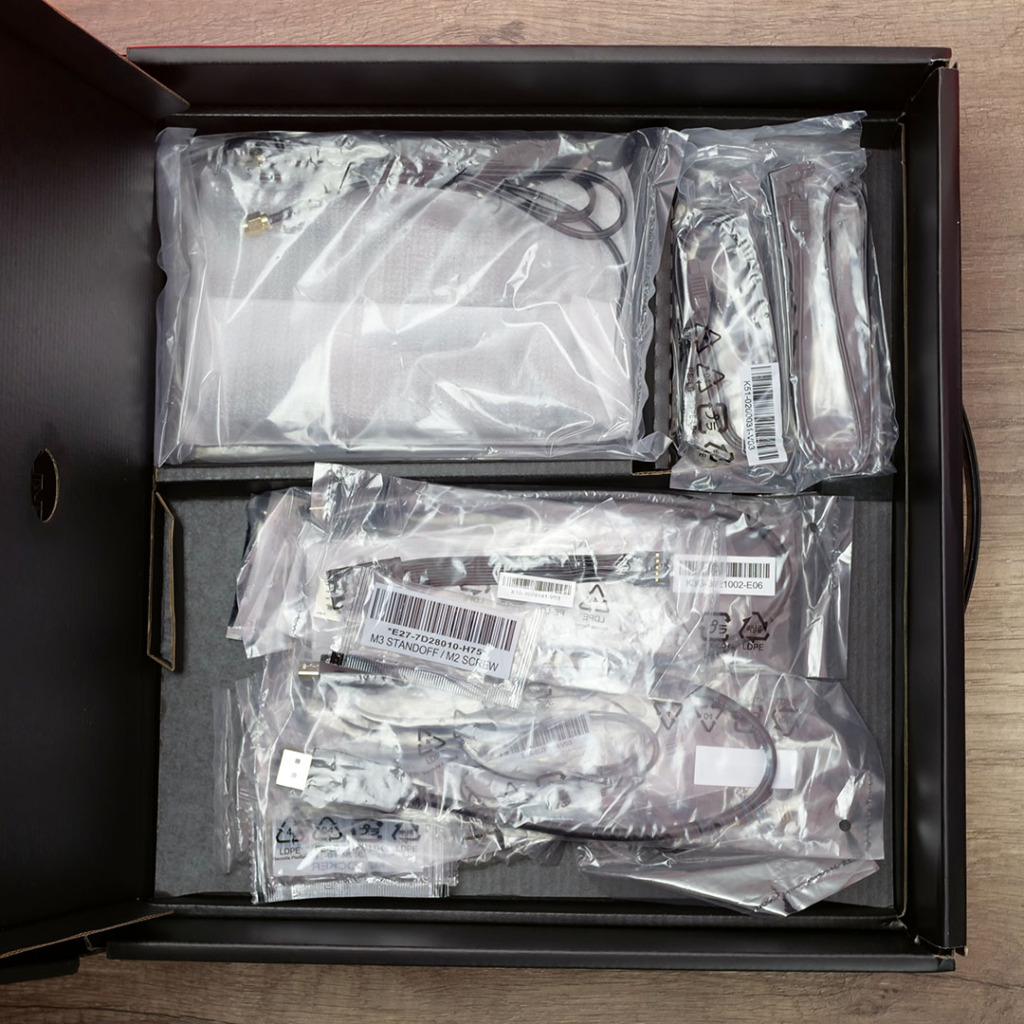

Le contenu de l’emballage se poursuit avec une boîte auxiliaire contenant les accessoires, judicieusement placée sous le support de la carte pour en faciliter l’accès. Bien que les accessoires soient quelque peu dispersés, rendant leur tri légèrement chaotique, leur diversité est à souligner :
- 1x Antenne Wi-Fi
- 1x Clé USB avec pilotes et utilitaires
- 1x Câble EZ pour panneau avant
- 4x Câbles SATA
- 2x Câbles de thermistance
- 1x Câble d’extension Y pour LED RGB
- 1x Câble d’extension pour LED RGB arc-en-ciel
- 2x Câbles DP vers Mini DP
- 4x Ensembles de vis / entretoises / clips EZ M.2 pour M.2
- Ensemble d’autocollants pour câbles
- 1x Guide d’installation rapide
Ces accessoires reflètent l’attention portée par MSI à offrir une expérience utilisateur complète et facilitée, depuis l’installation jusqu’à l’utilisation quotidienne de la carte mère E-ATX MSI MEG Z790 ACE MAX.
MSI MEG Z790 ACE MAX : Les détails

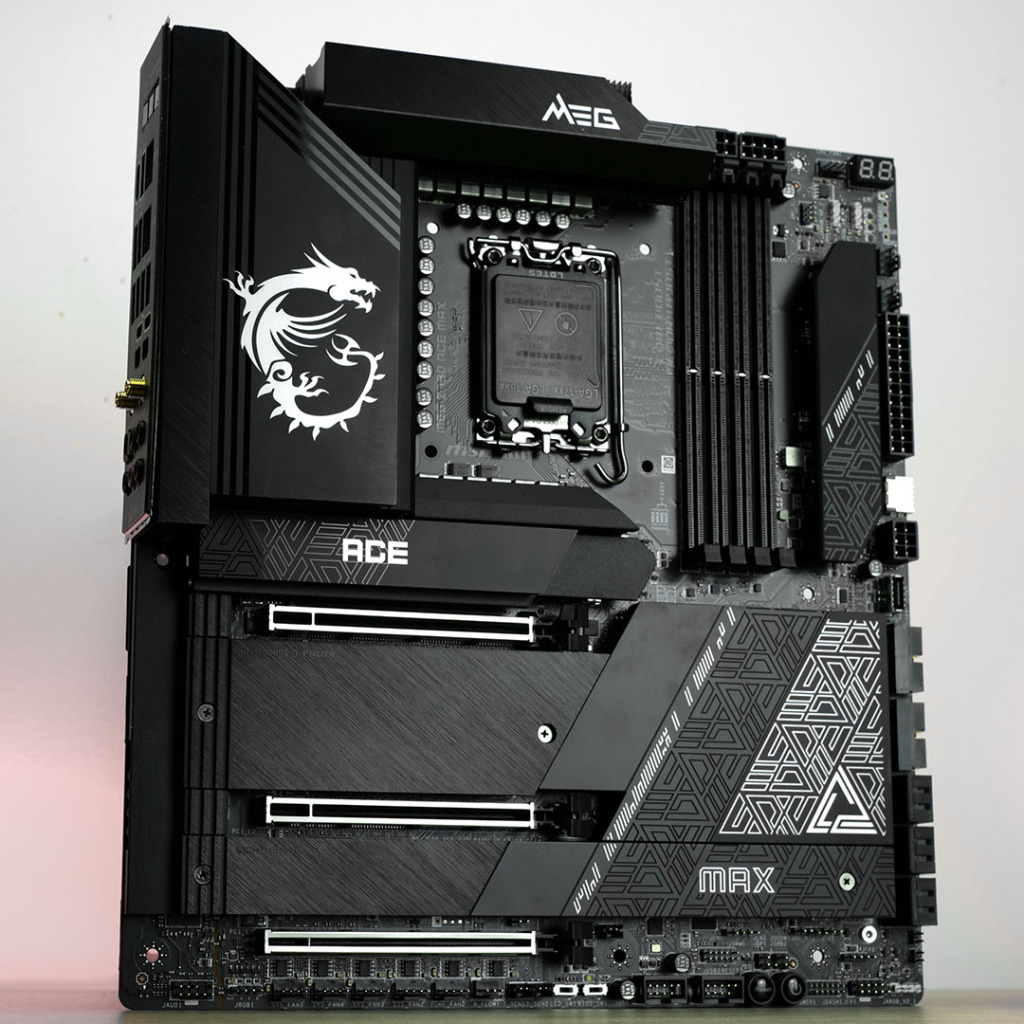

La carte mère MSI MEG Z790 ACE MAX adopte un design au format E-ATX, avec des dimensions de 30.5cm x 27.7cm. Elle est dotée d’un PCB en cuivre de 8 couches de qualité serveur. Comparée au Z790 ACE, l’aspect extérieur de la carte présente peu de changements significatifs. Arborant un PCB noir associé à des dissipateurs thermiques métalliques de la même teinte, la surface des dissipateurs est traitée avec un brossage en diagonale.

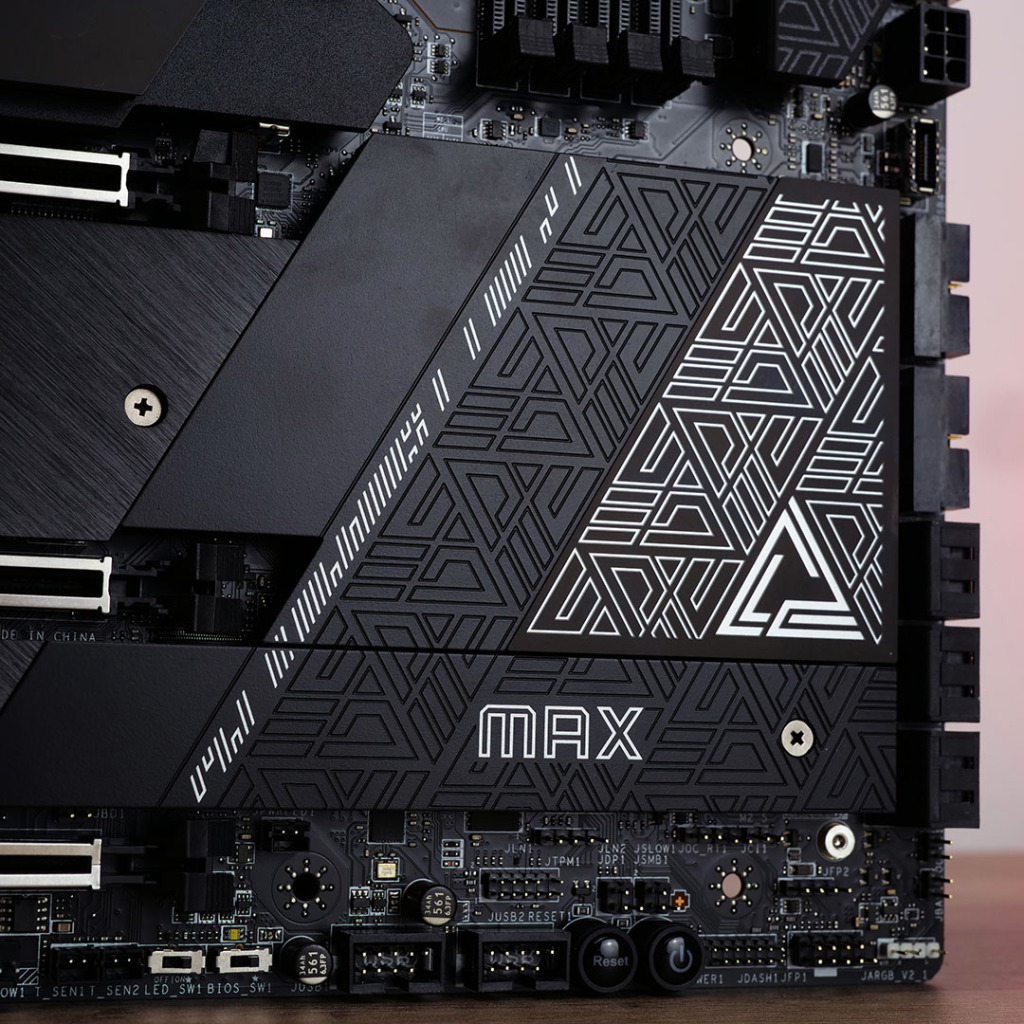

Des nuances de noir contrastées sont utilisées pour créer un effet visuel saisissant, tandis que les dissipateurs sont animés par de motifs noirs/blancs et d’accents géométriques qui lui confèrent une allure moderne et robuste notamment grâce à son armure presque intégrale. On retrouve également les logos MSI Dragon, MEG, ACE, et MAX, avec une modification majeure de la couleur, passant du doré à un blanc épuré, offrant ainsi un design extérieur discret mais élégant, empreint d’un style artistique.

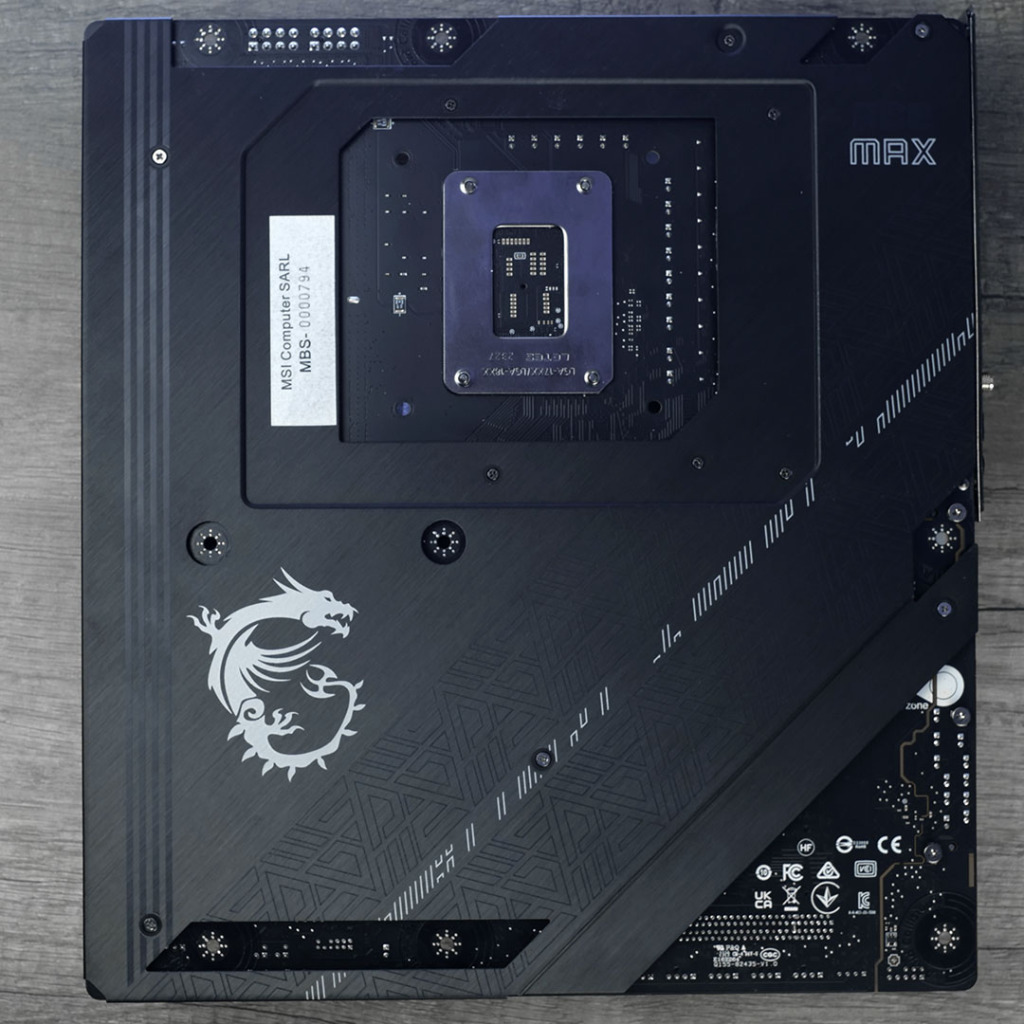

Le revers de notre carte mère se pare d’une armure entièrement forgée en métal, offrant une texture subtilement travaillée par brossage.
À l’effigie d’un dragon argentique, qui se déploie avec majesté sur la gauche, cette surface se voit également traversée par des striures noires, ajoutant une dimension à la fois mystérieuse et robuste à l’ensemble.
Chipset & Socket
Intel LGA 1700

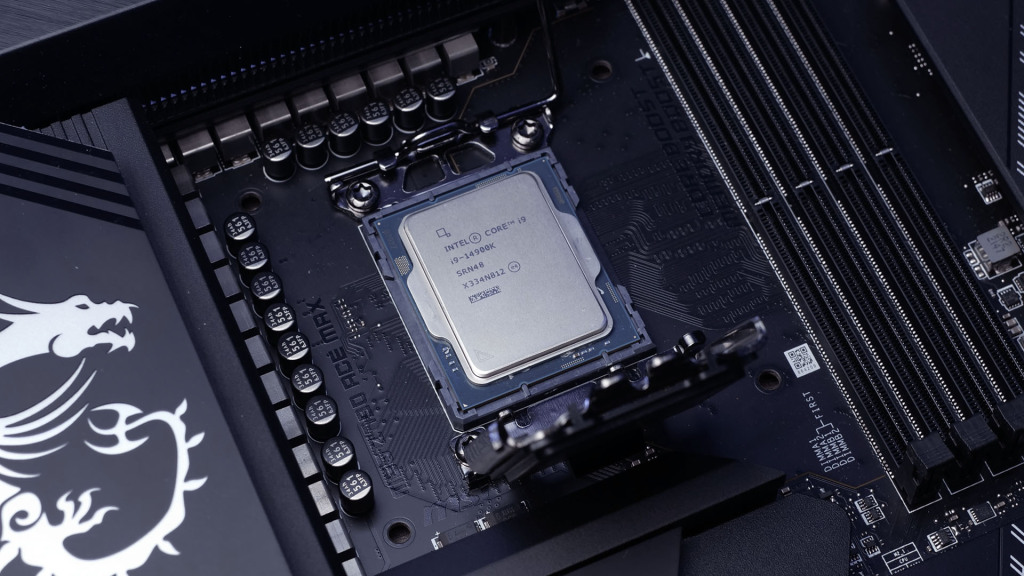

Les cartes mères Intel Z790, telles que notre ACE MAX, lancées en octobre 2023, maintiennent le socket LGA 1700 de la génération précédente. Elles offrent une compatibilité native avec les processeurs de la 14e génération Raptor Lake-S Refresh, tout en assurant également une prise en charge des processeurs des 13e et 12e générations Core.

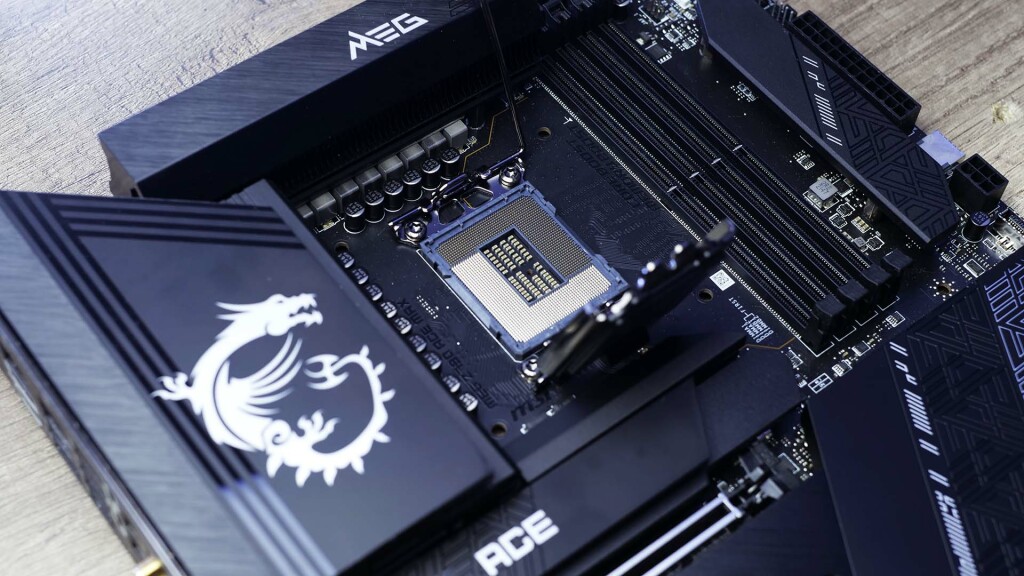

Le socket LGA 1700 se distingue considérablement de ses prédécesseurs, les LGA 115X et 1200. Non seulement sa forme passe d’un carré à un rectangle, avec des dimensions de 37,5 mm x 45,0 mm, mais les encoches de prévention sont désormais placées en haut et en bas plutôt qu’à gauche et à droite.
La modification la plus significative réside dans la méthode d’ouverture du socket, désormais similaire à celle du LGA 1366, avec les pattes du socket orientées dans le sens opposé à celui de la carte mère.
Malgré que l’interface de processeur de cette génération soit appelée LGA 1700, elle compte en réalité 1800 broches. À l’heure actuelle, 100 broches demeurent non attribuées, potentiellement réservées pour des utilisations futures, peut-être en vue du prochain socket LGA 1851 ?

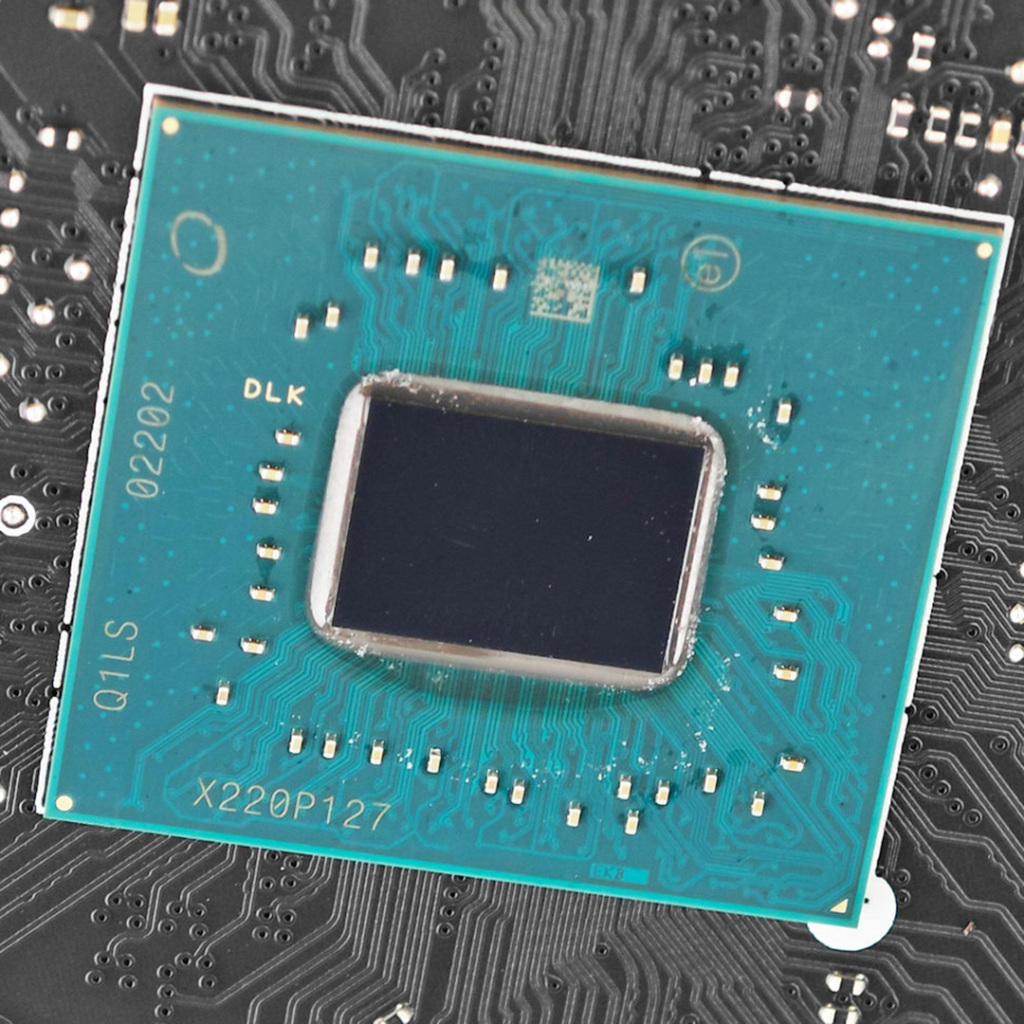

Chipset Intel Z790
La plateforme Z790 est une évolution notable pour ceux qui ont adopté les processeurs Alder Lake de 12e génération, permettant une mise à niveau vers Raptor Lake ou vers les nouveaux processeurs réactualisés Raptor Lake Refresh. Intel continue d’utiliser le même socket LGA1700, assurant ainsi que la plupart des cartes mères Z690 sont compatibles avec les processeurs de 13e et 14e génération.
| Intel Z790 | Intel Z690 | |
| CPU PCIe 5.0 GFX | 1×16 / 2×8 | 1×16 / 2×8 |
| CPU PCIe 4.0 SSD | 1×4 | 1×4 |
| Max HSIO Lanes | up to 38 | up to 38 |
| Chipset PCIe 4.0 Lanes | up to 20 | up to 12 |
| Chipset PCIe 3.0 Lanes | up to 8 | up to 16 |
| DMI 4.0 Support | x8 | x8 |
| SATA 3.0 (6Gb/s) | up to 8 | up to 8 |
| Max USB 3.2 Suport (Gen 2×2 / Gen 2 / Gen 1) | 5/10/10 | 4/10/10 |
| Max USB 2.0 | 14 | 14 |
| OC Support | IA CPU BCLK Memory | IA CPU BCLK Memory |
Le chipset Z790 se distingue notamment par l’ajout de voies PCIe Gen 4 supplémentaires, augmentant ainsi la connectivité en aval. Il introduit également un port USB 3.2×2 supplémentaire à 20 Gbps. Tandis que le chipset Z690 offrait jusqu’à 12 voies PCIe Gen 4 en aval et jusqu’à 16 voies PCIe Gen 3, le Z790 propose jusqu’à 20 voies PCIe Gen 4 en aval et jusqu’à 8 voies PCIe Gen 3.
Les deux chipsets utilisent DMI 4.0 x8 comme bus de chipset, facilitant la connexion entre le processeur et le chipset avec une bande passante équivalente à PCI-Express 4.0 x8, soit 128 Gbps par direction.
Avec le chipset Z790, les fabricants de cartes mères peuvent connecter jusqu’à cinq slots M.2 NVMe Gen 4 au chipset ou intégrer davantage de dispositifs à large bande passante, tels que des contrôleurs hôtes USB4, des contrôleurs Thunderbolt 4 à 80 Gbps, et des slots PCIe Gen 4 supplémentaires, offrant ainsi une plus grande flexibilité comparée au chipset Z690.
Mémoire vive Prise en charge du DDR5-7800+ OC

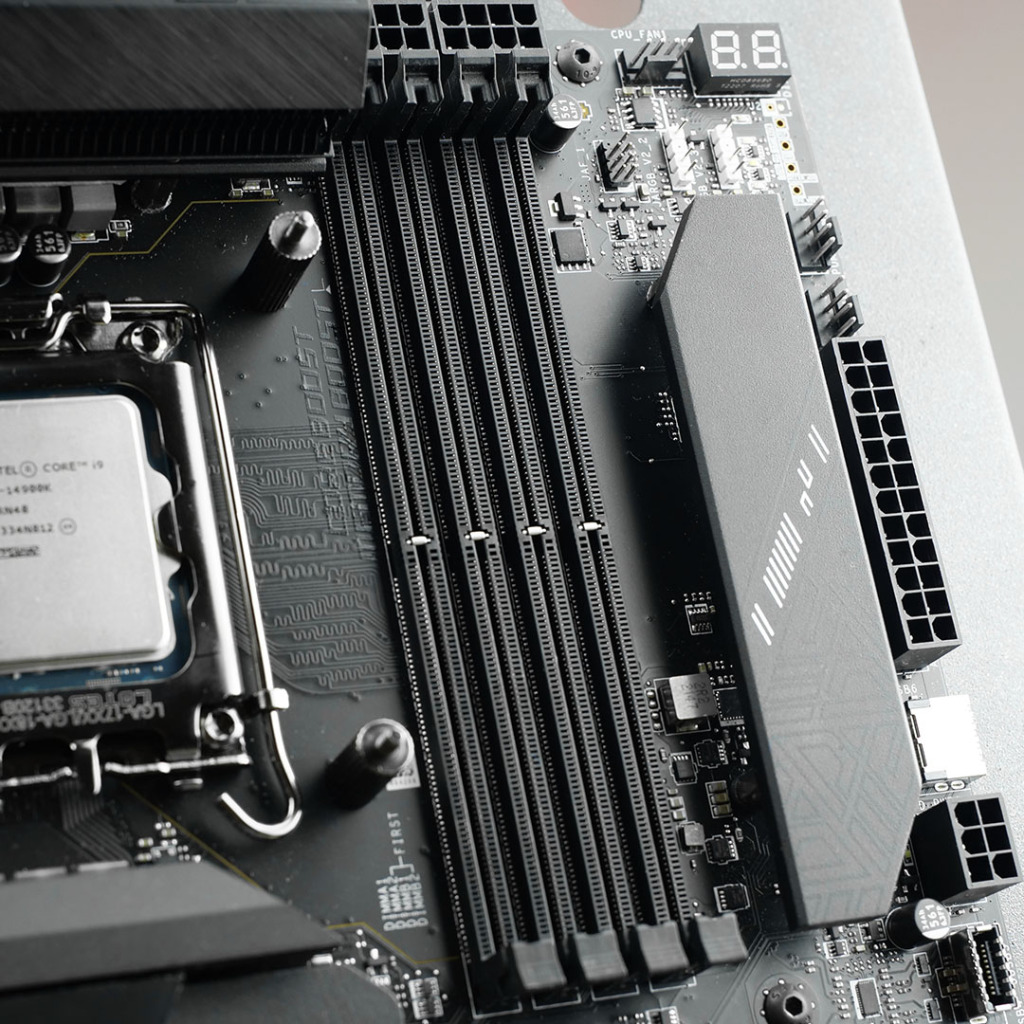

En ce qui concerne la mémoire, la carte mère MSI MEG Z790 ACE MAX est équipée de 4 emplacements d’extension DDR5 DIMM. Ces emplacements utilisent une technologie d’encapsulation en surface SMT pour réduire les interférences de signal, prenant en charge le mode Dual Channel avec une configuration de 2 DIMM par canal.
De base, chaque emplacement d’extension DIMM prend en charge jusqu’à 48 Go de capacité, portant la capacité maximale de mémoire système à 192 Go. Récemment, avec la version bêta du BIOS 7D86vA32, la MEG Z790 ACE MAX de MSI, ainsi que toutes les autres cartes mères DDR5 de la marque, franchissent un nouveau cap en supportant officiellement jusqu’à 256 Go de mémoire.
La prise en charge de la mémoire est établie pour supporter des configurations overclockées jusqu’à DDR5-7800+, mais il y a une légère amélioration dans le support pour les modules de type 2R / Dual Rank, avec 1DPC 2R atteignant DDR5-6800+ et 2DPC 2R pouvant atteindre DDR5-6000+.
Le BIOS de la MSI MEG Z790 ACE MAX intègre une fonctionnalité appelée Memory Extension Mode, comprenant trois modes : Performance Mode, Benchmark Mode, et Memtest Mode. En ajustant les valeurs de Timing Secondaire et Tertiaire, les performances de lecture, d’écriture et de latence mémoire peuvent être améliorées, ce qui se traduit par une meilleure performance globale de la mémoire et, par extension, une amélioration des performances FPS dans les jeux.
MSI MEG Z790 ACE MAX : Alimentation 24+1+2 Phases

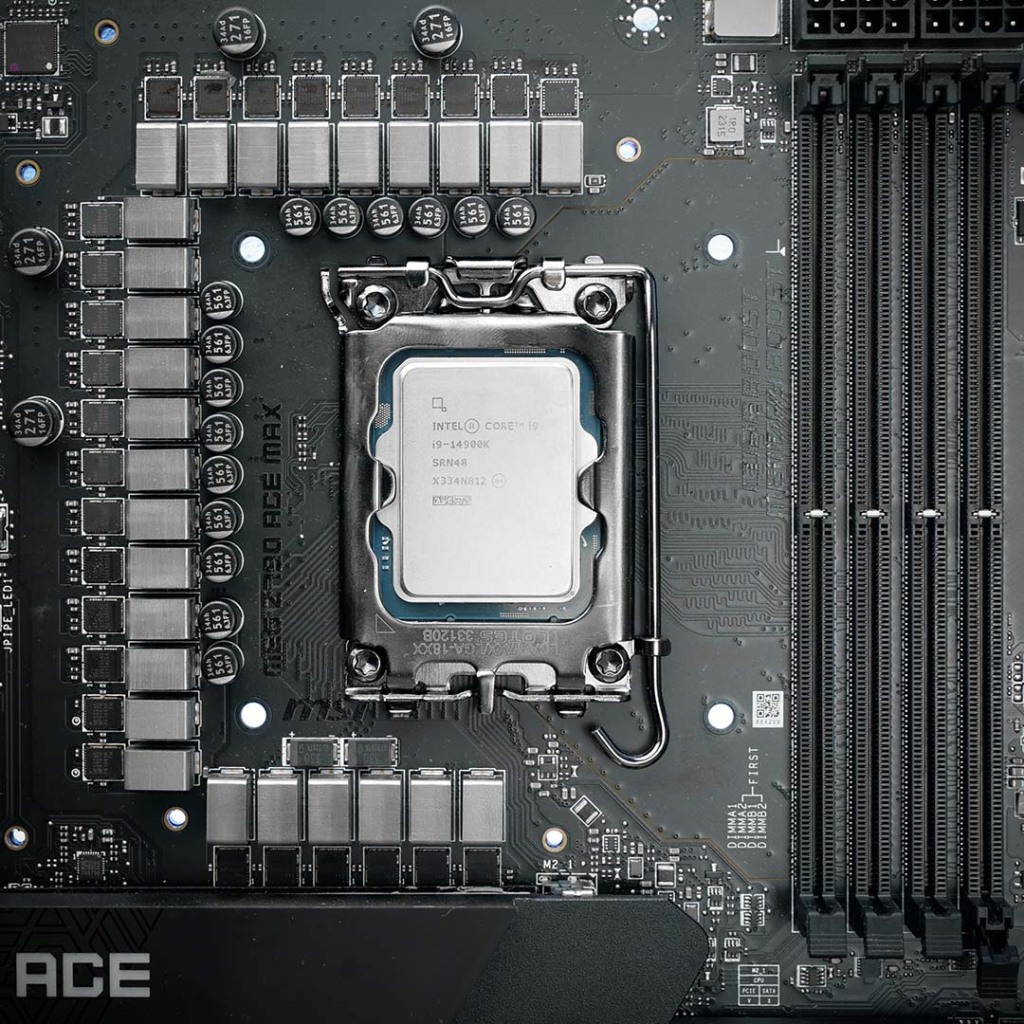

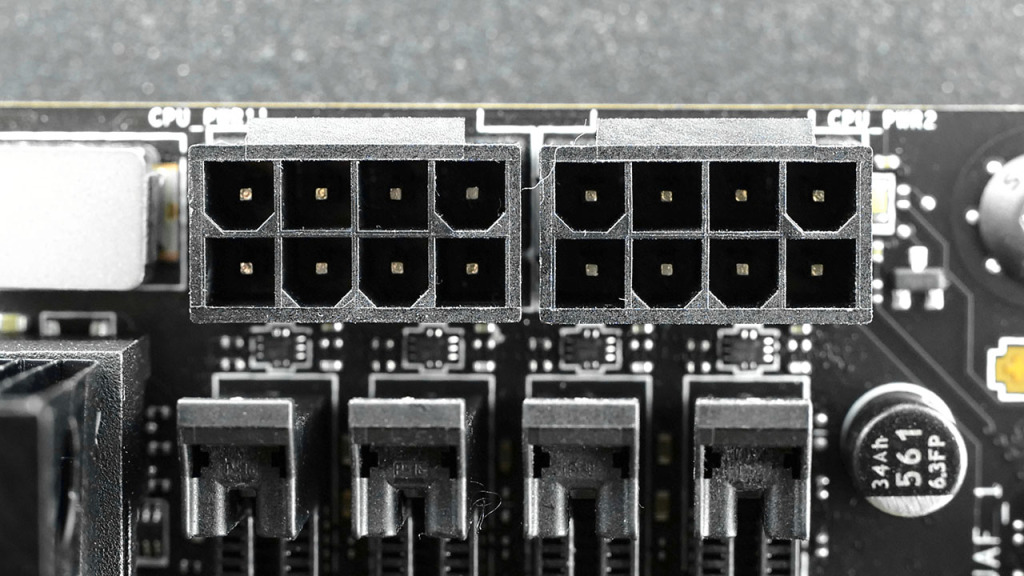

En ce qui concerne les modules d’alimentation VRM, la carte mère MSI MEG Z790 ACE MAX adopte une conception d’alimentation numérique à 27 phases. Parmi celles-ci, 24 phases sont attribuées à l’alimentation du CPU vCore, 1 phase à celle du VCCGT, et 2 phases à celle du VCCAUX.
Cette répartition équilibrée de l’alimentation assure une stabilité accrue du système face aux exigences de calcul les plus rigoureuses. La MSI MEG Z790 ACE MAX intègre le contrôleur PWM RAA229131 de Renesas, offrant jusqu’à 20 phases et prenant en charge la configuration de sortie à double canal.
Configuré en parallèle avec 24 + 1 phases, il alimente les 24 phases du CPU vCore et la phase unique du VCCGT. Cette configuration est appuyée par 24 ensembles de puces DrMOS SPS RAA22010540 de Renesas, capables de supporter jusqu’à 105A, ainsi que par 1 ensemble de puces DrMOS SPS RAA220075R0, capable de supporter jusqu’à 75A en continu, et 105A en pic.

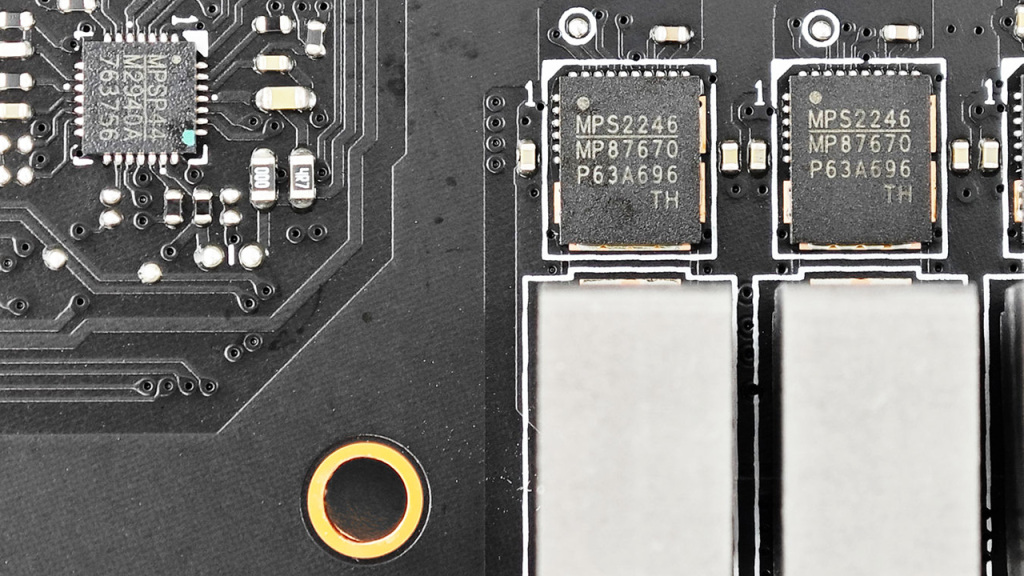

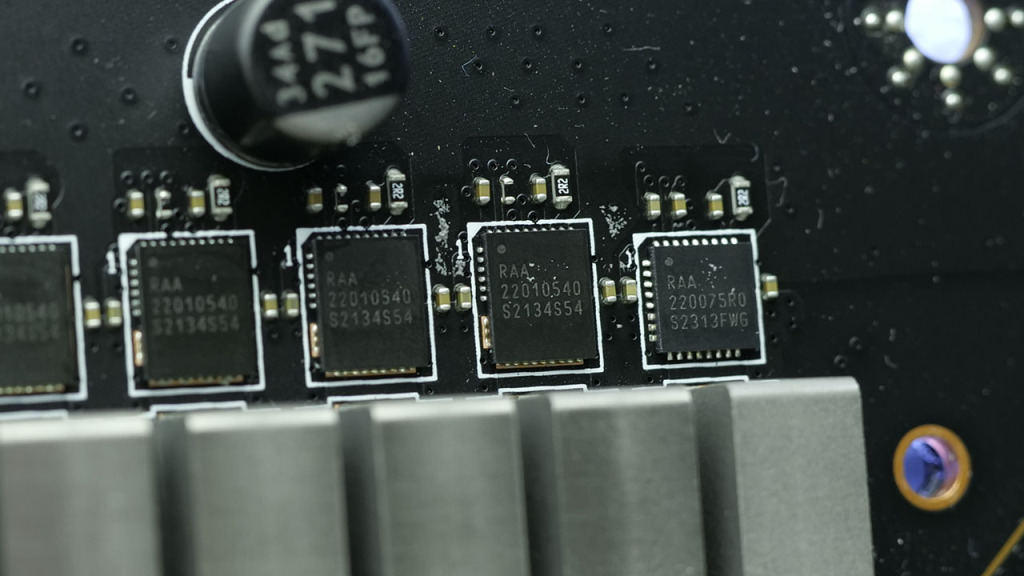

Dotés de la dernière technologie Smart Power Stage, ces composants assurent une surveillance en temps réel du courant et de la température pour chaque phase. La sortie totale du vCore peut atteindre une charge électrique de 2520A, répondant ainsi aux exigences d’alimentation pour l’overclocking multicoeur de la gamme complète des processeurs Intel Core de 13e et 14e génération.
La nouvelle section d’alimentation VCCAUX, fusionnant les précédentes alimentations VCCSA et VCCIO, assure l’alimentation du contrôleur de mémoire interne du CPU et du contrôleur PCIe. Pour ce faire, la carte mère utilise le contrôleur PWM M2940A de MPS pour alimenter directement 2 phases du VCCAUX, assisté par 2 ensembles de puces DrMOS MP87670 de MPS, pouvant supporter jusqu’à 80A.

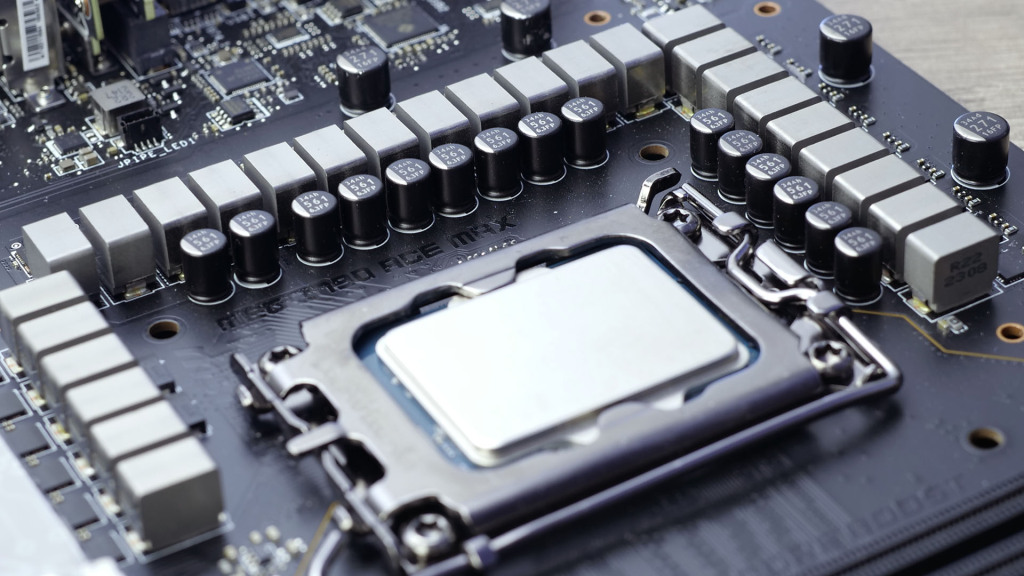

En exploitant les inducteurs de puissance en alliage métallique associés à des condensateurs à faible résistance, la stabilité de l’alimentation en tension du vCore est améliorée sous des charges élevées ou lors d’un overclocking important, garantissant ainsi une sortie d’alimentation plus stable.
Enfin, la carte mère MSI MEG Z790 ACE MAX est équipée de 2 ensembles de connecteurs d’alimentation CPU ATX 8+8 broches, répondant aux exigences de puissance des processeurs Intel Core de 13e génération.

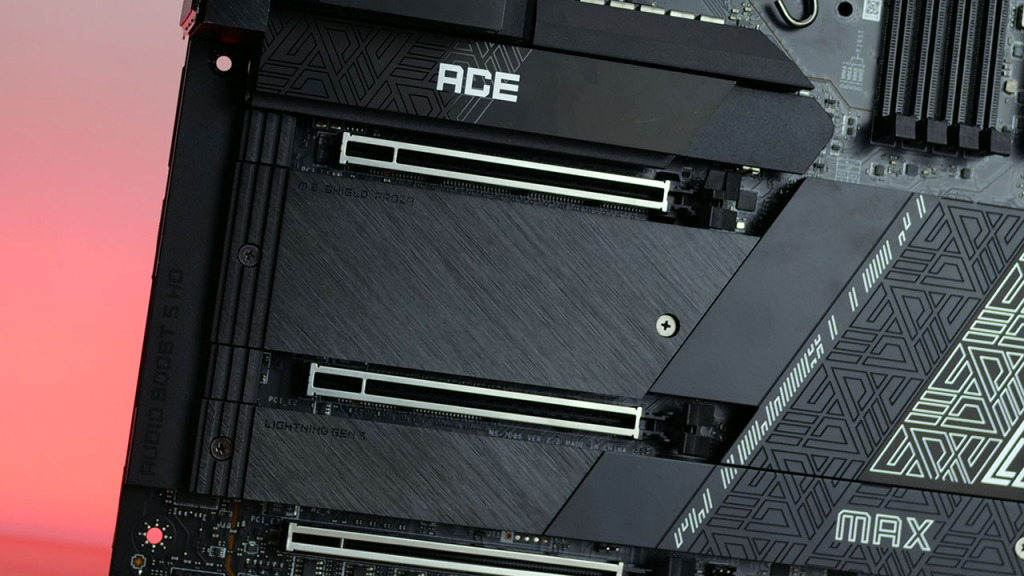

Z790 ACE MAX : Refroidissement passif de grande envergure.

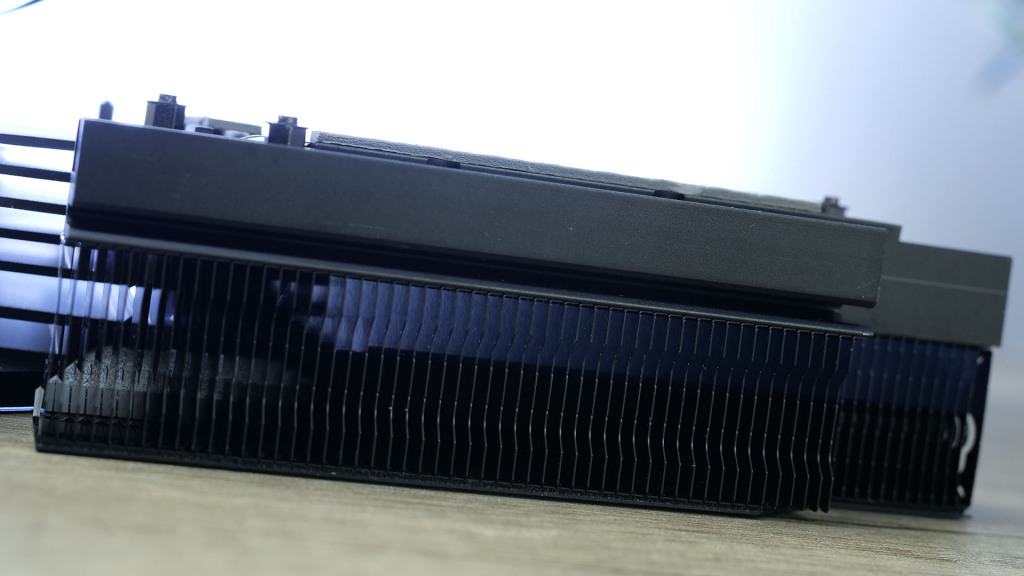

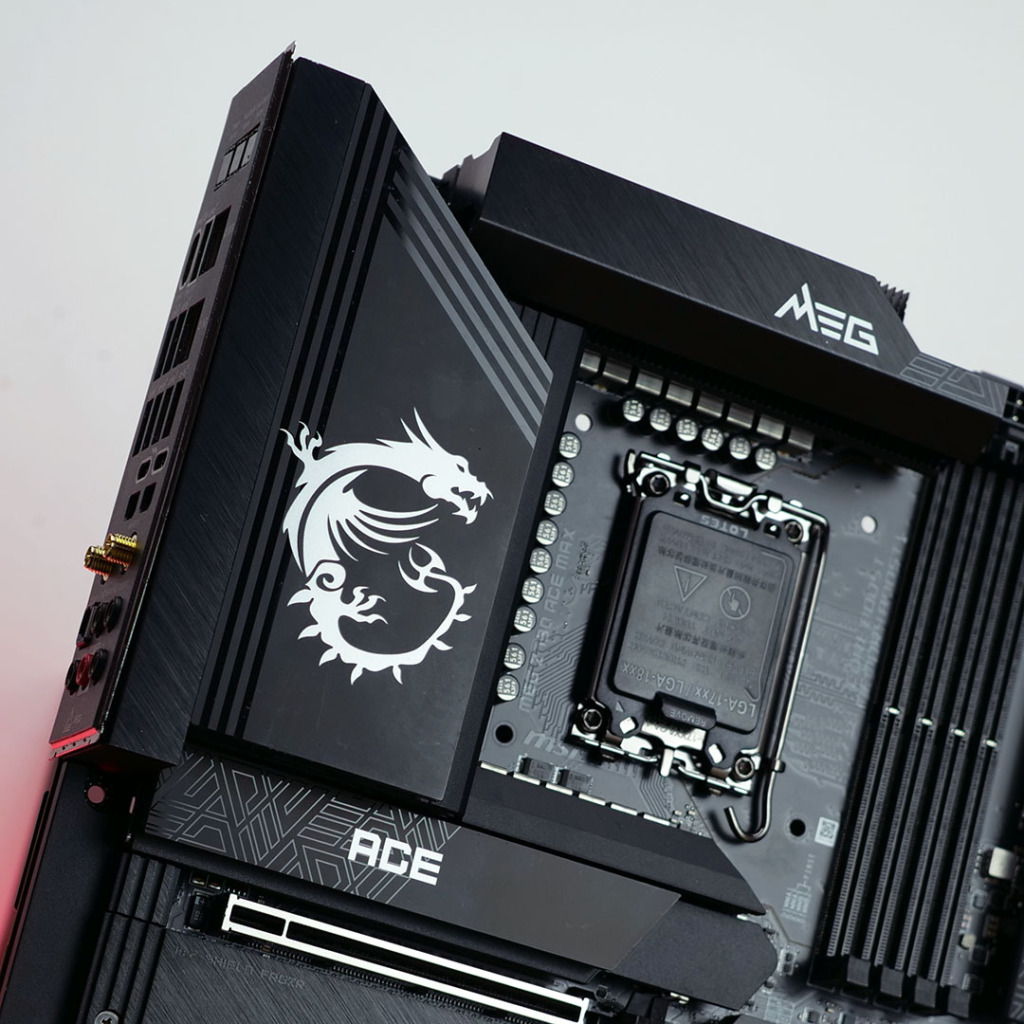

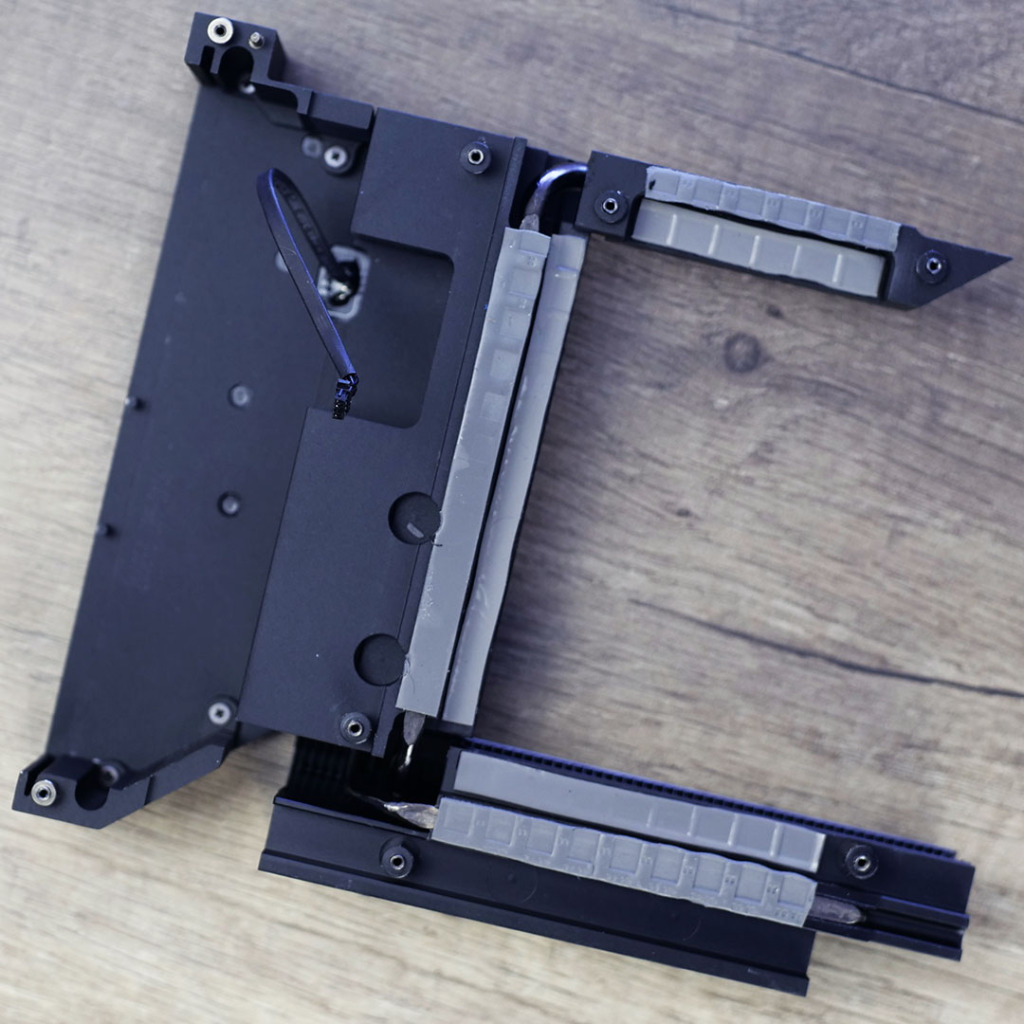

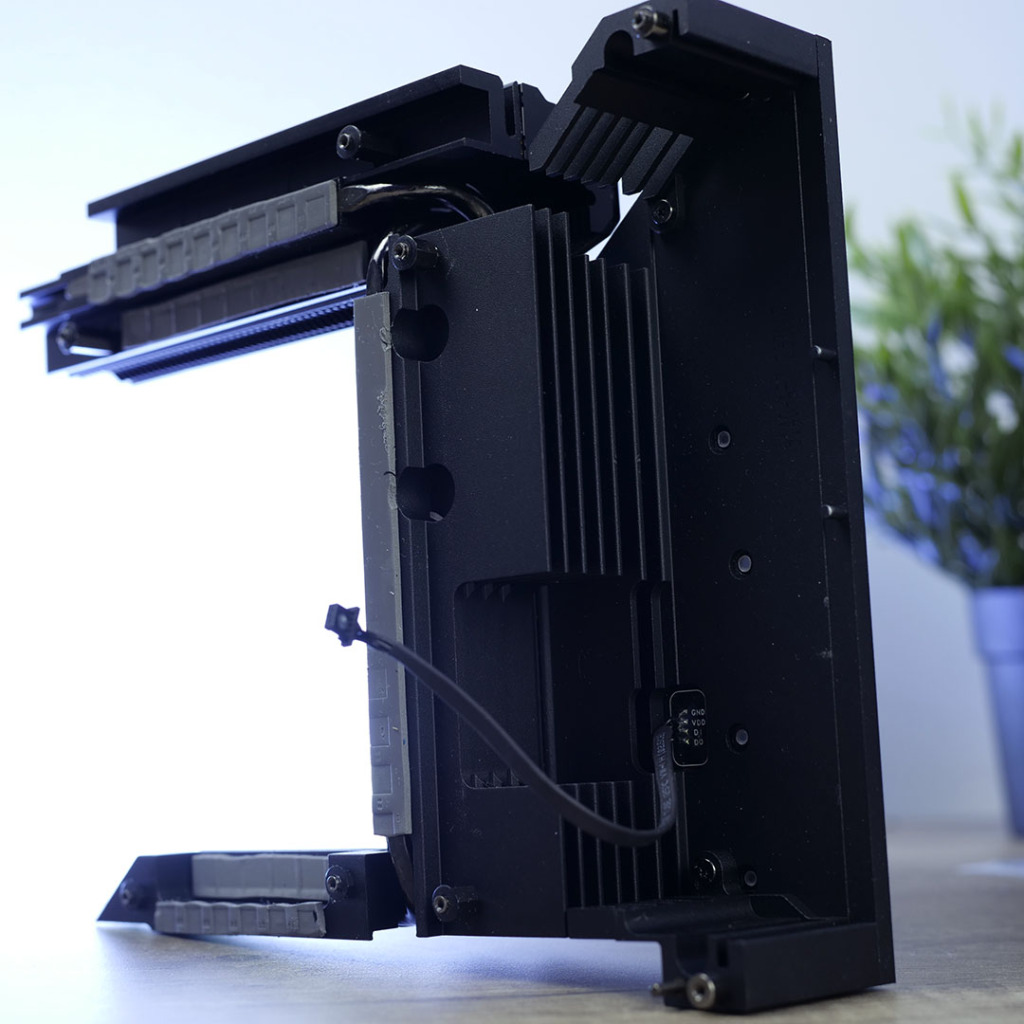

Refroidissement passif de la zone VRMS
La zone haute entourant le socket, également connue sous le nom de zone VRMs, bénéficie désormais d’un dissipateur massif qui occupe toute la scène. Soutenu par deux caloducs en forme de U, ce dissipateur joue un rôle crucial en connectant les dissipateurs des trois MOS.
Cette configuration intelligente augmente considérablement la surface de dissipation thermique, garantissant un refroidissement uniforme et efficace de l’intégralité du système.

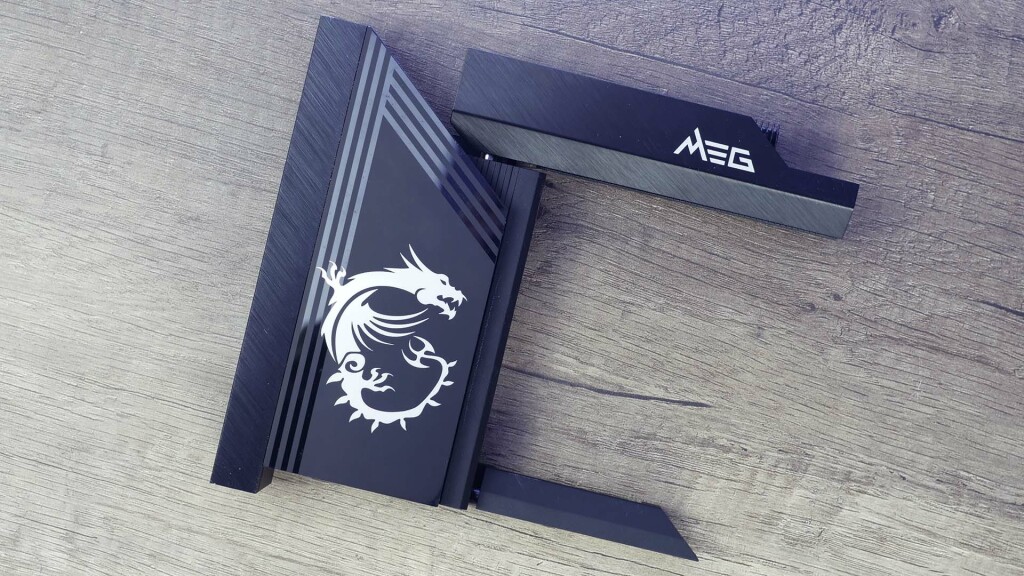

En regardant vers le haut, nous découvrons un dissipateur orné d’une plaque arborant fièrement le logo MEG et des motifs assortis à la gamme. Sous la plaque se cache un dissipateur à ailettes superposées ou empilées, qui optimisent le fonctionnement du dissipateur et peuvent améliorer jusqu’à 50 % la dissipation de chaleur.
À droite, une seconde partie remplit un double rôle en tant que dissipateur thermique et cache pour la zone E/S arrière. Contrairement à certaines cartes qui optent pour un design plastique, celle-ci est entièrement en aluminium. La partie en contact avec les VRMs est constituée d’aluminium massif rainuré. Un grand logo de dragon translucide en blanc est prêt à illuminer les RGB de mille feux.
Enfin, en bas, un petit dissipateur complète le « U ». MSI a équipé l’ensemble de pads thermiques de 7 W/mK pour les MOSFETs et les inductances de puissance supplémentaires, assurant ainsi une exploitation optimale des performances du processeur.

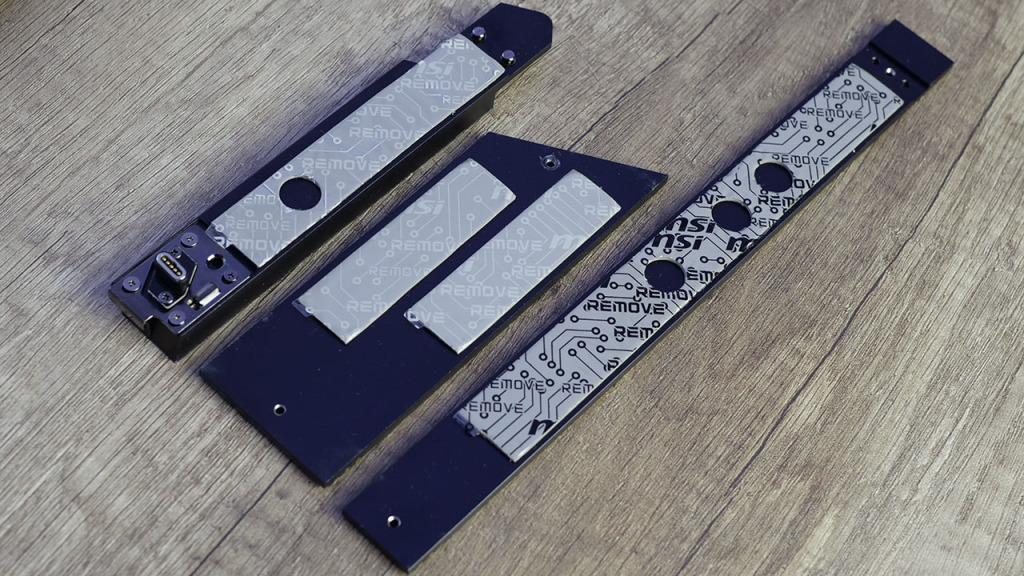

Refroidissement passif de la zone SSD M.2

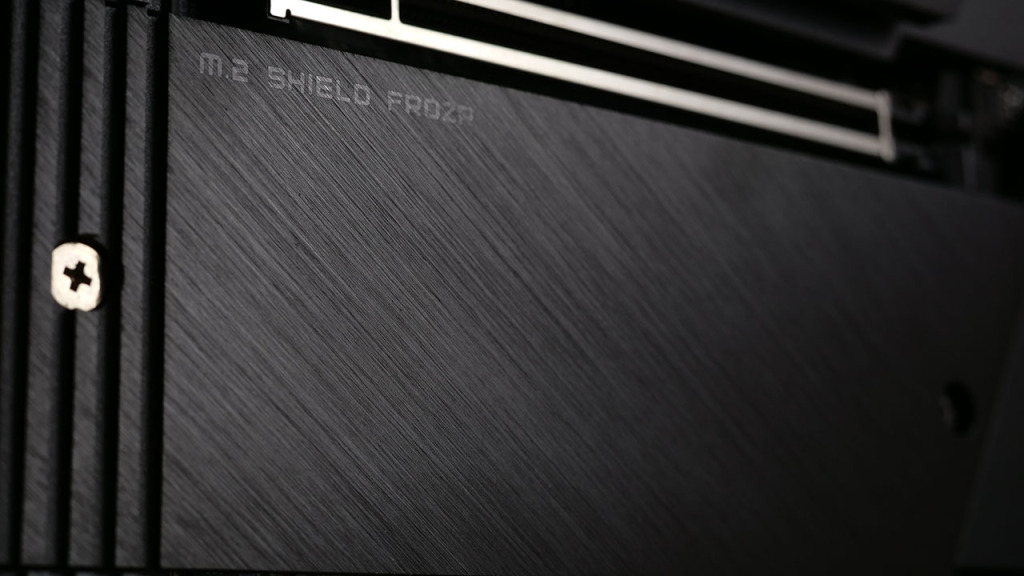

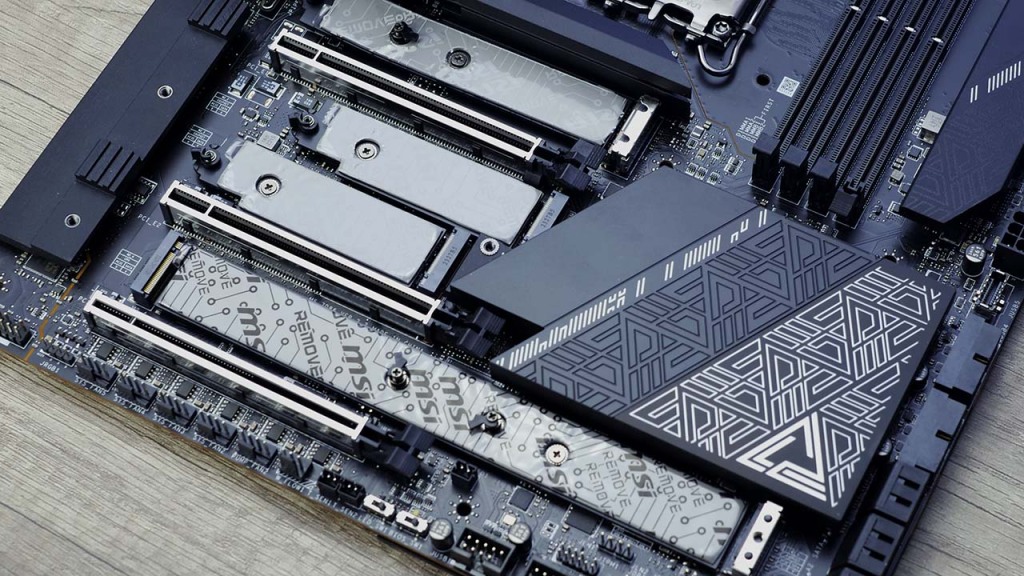

Pour répondre aux besoins de refroidissement des SSD M.2 haute vitesse, tous les emplacements sont équipés de dissipateurs en métal M.2 Shield Frozr à double face. Les slots M.2 Shield Frozr à double face et le dissipateur plus large sont pensés pour conserver les SSD PCIe M.2 à bonne température et leur éviter le throttling. Ils sont dotés de pads thermiques de 7 W/mK, évitant ainsi toute surchauffe et garantissant des vitesses de lecture/écriture optimales pour les SSD M.2 haute vitesse.
Le premier port M2 offre une amélioration appréciable : l’absence de vis nécessaires, remplacées par un bouton pour libérer le dissipateur, ce qui est très pratique. Toutefois, concernant les autres dissipateurs, les vis sont libres (pas encastrées dans le support) et peuvent donc facilement se perdre pendant le démontage.

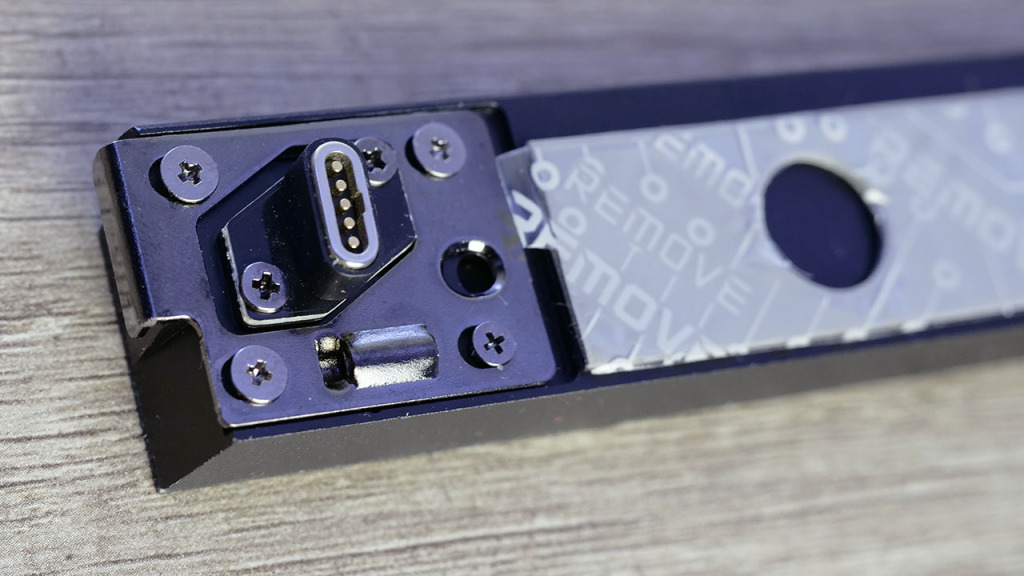

Le dissipateur thermique du premier M.2 présente une belle personnalisation avec des motifs géométriques noirs et le logo ACE qui est rétroéclairé. MSI a choisi une connexion par contact pour l’éclairage RGB et l’alimentation, ce qui évite l’utilisation de câbles pouvant être arrachés du connecteur si l’on n’est pas prudent lors de l’installation d’un lecteur M.2.
Emplacements PCIe x16 PCIe 5.0 /4.0 avec blindage

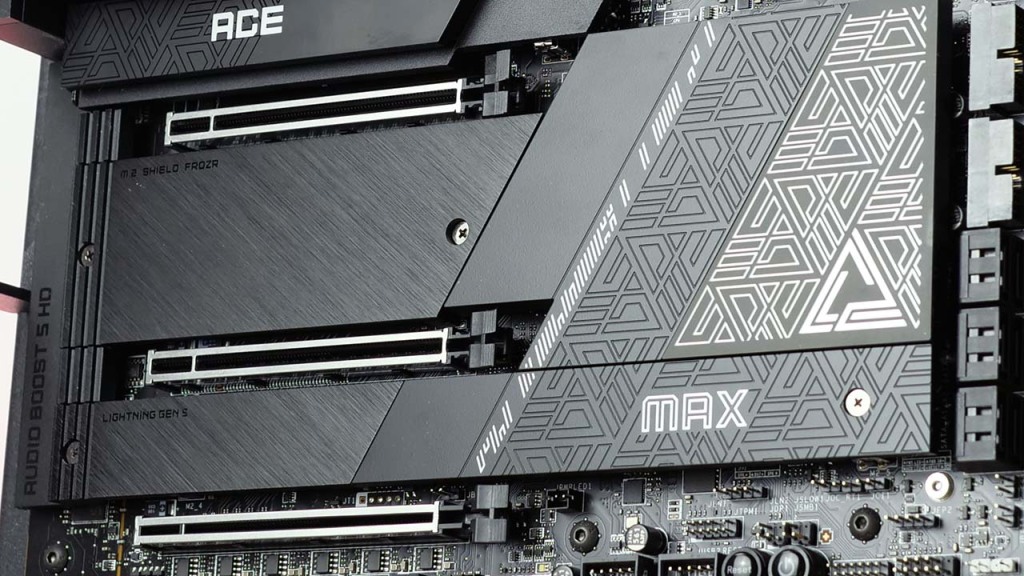

La carte mère MSI MEG Z790 ACE MAX propose trois emplacements PCIe x16, désignés de haut en bas comme étant les emplacements PCI_E1, PCI_E2 et PCI_E3. Ils prennent en charge respectivement les interfaces de transfert PCIe 5.0 x16, PCIe 5.0 x8 et PCIe 4.0 x4. Les emplacements PCI_E1 et PCI_E2 sont alimentés par les lignes CPU, tandis que l’emplacement PCI_E3 est alimenté par le chipset Z790.
Remarque : Le premier slot fonctionnera à une vitesse de x8 si vous installez un périphérique dans le second slot PCI_E2 ou dans le quatrième slot M2_4. Le quatrième slot M2_4sera également indisponible lorsque vous installez un périphérique dans le second slot PCI_E2.
Les trois slots PCIe x16 sont consolidés avec le système PCIe Steel Armor, qui comprend une enveloppe métallique pour plus de solidité, et des clips PCIe XL CLIP pour un maintien plus fiable des cartes.
| Emplacement PCIe | Vitesse PCIe | Répartition des voies PCIe |
|---|---|---|
| PCI_E1 (PCIe x16) | PCIe 5.0 x16 | CPU |
| PCI_E2 (PCIe x16) | PCIe 5.0 x8 | CPU |
| PCI_E3 (PCIe x16) | PCIe 4.0 x4 | Z790 |
En outre, afin de satisfaire les exigences de la vitesse de transfert PCIe 5.0 pouvant atteindre 128 Go/s, les emplacements PCI_E1 et PCI_E2 sont dotés d’une conception de slot SMT qui emploie une technologie d’encapsulation en surface. Par rapport aux slots PCIe traditionnels en DIP, cette conception assure une transmission de signal plus fiable et diminue le risque de perte de signal.
La carte mère MSI MEG Z790 ACE MAX offre des capacités de stockage impressionnantes, prenant en charge un total de 5 configurations de SSD M.2 et 6 interfaces SATA 3. Voici les détails :
Stockage : 5 ports M.2 SSD et 6 ports SATA 3.
Emplacements SSD M.2
La carte mère MSI MEG Z790 ACE MAX offre une prise en charge robuste des SSD M.2, une dissipation thermique efficace et des options de stockage polyvalentes pour les configurations haute performance.
- M2_1 : Situé au-dessus du slot PCI_E1, il prend en charge jusqu’à PCIe 4.0 x4 et est alimenté par les CPU LANES.
- M2_2 et M2_3 : Positionnés sous le slot PCI_E1, les deux emplacements prennent en charge jusqu’à PCIe 4.0 x4 et sont alimentés par le chipset Z790.
- M2_4 : Situé sous le slot PCI_E2, il offre des vitesses fulgurantes allant jusqu’à PCIe 5.0 x4 et est alimenté par les CPU LANES. Lorsque le slot PCI_E2 est actif, M2_4 sera désactivé.
- M2_5 : Également situé sous le slot PCI_E2, il prend en charge jusqu’à PCIe 4.0 x4 et est alimenté par le chipset Z790. Lorsque M2_5 fonctionne en mode M.2 SATA, l’interface SATA7 sera désactivée.

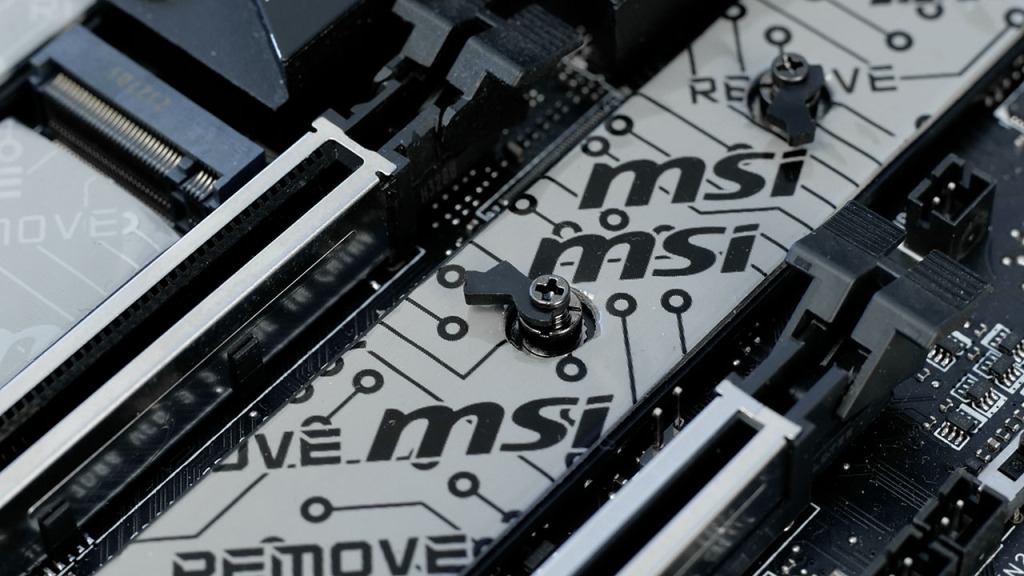

Tous les emplacements M.2 sont équipés de pads thermiques à double face et de dissipateurs métalliques M.2 Shield Frozr pour éviter la surchauffe et maintenir des vitesses de lecture/écriture optimales pour les SSD M.2 haute vitesse. La conception EZ M.2 Clip permet une installation rapide et sans outil des SSD M.2.
Configuration des emplacements SSD M.2 :
- M2_1 : PCIe 4.0 x4 (64 Gb/s), clé M, 22110, CPU
- M2_2 : PCIe 4.0 x4 (64 Gb/s), clé M, 2280, Z790
- M2_3 : PCIe 4.0 x4 (64 Gb/s) & SATA 6 Gb/s, clé M, 2280, Z790
- M2_4 : PCIe 5.0 x4 (128 Gb/s), clé M, 2280, CPU (PCI_E2)
- M2_5 : PCIe 4.0 x4 (64 Gb/s) & SATA 6 Gb/s, clé M, 22110, Z790

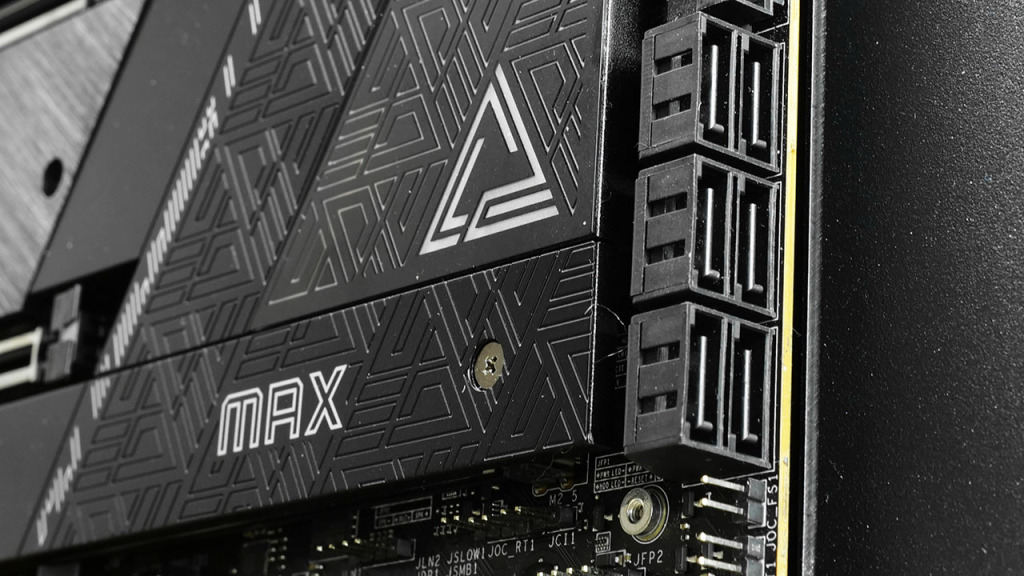

Ports SATA 6 Gb/s
De plus, la carte mère propose 6 ports SATA 6 Gb/s, alimentés par le chipset Z790, prenant en charge les modes de fonctionnement RAID 0, RAID 1, RAID 5 et RAID 10.

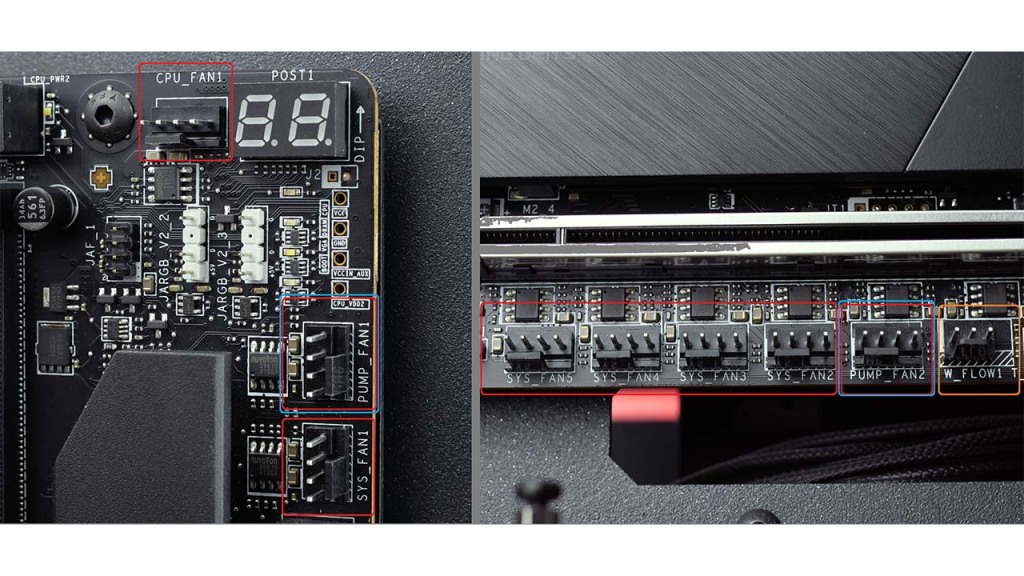

Air-cooling & Water-cooling
La MEG Z790 ACE MAX est équipée de plusieurs connecteurs de ventilateur qui sont utilisables pour les systèmes de refroidissement par air et par eau (watercooling). Voici un résumé des connecteurs disponibles et de leur usage typique :
- CPU_FAN1: Ce connecteur est généralement utilisé pour le ventilateur du radiateur du CPU dans un système de refroidissement par air ou pour la pompe dans un système de refroidissement par eau.
- PUMP_FAN1 et PUMP_FAN2: Ces connecteurs sont optimisés pour les pompes de systèmes de refroidissement par eau. Ils sont capables de fournir le courant nécessaire pour la plupart des pompes de watercooling.
- SYS_FAN1 à SYS_FAN5: Ces connecteurs sont utilisés pour les ventilateurs de boîtier et peuvent être configurés pour le refroidissement par air ou par eau, selon que les ventilateurs sont attachés à un radiateur de watercooling ou montés directement dans le châssis pour un flux d’air dans le boîtier.
De plus, la ACE MAX est équipée d’un connecteur W_FLOW1 pour débitmètre d’eau, ce qui vous permet de brancher un débitmètre afin de surveiller le flux de votre système de refroidissement liquide (watercooling).
Le CPU_FAN1 et le PUMP_FAN1-2 peuvent supporter jusqu’à 3A pour une puissance de 36W en mode automatique, alors que les SYS_FAN1-5 sont limités à 2A pour 24W en mode DC.

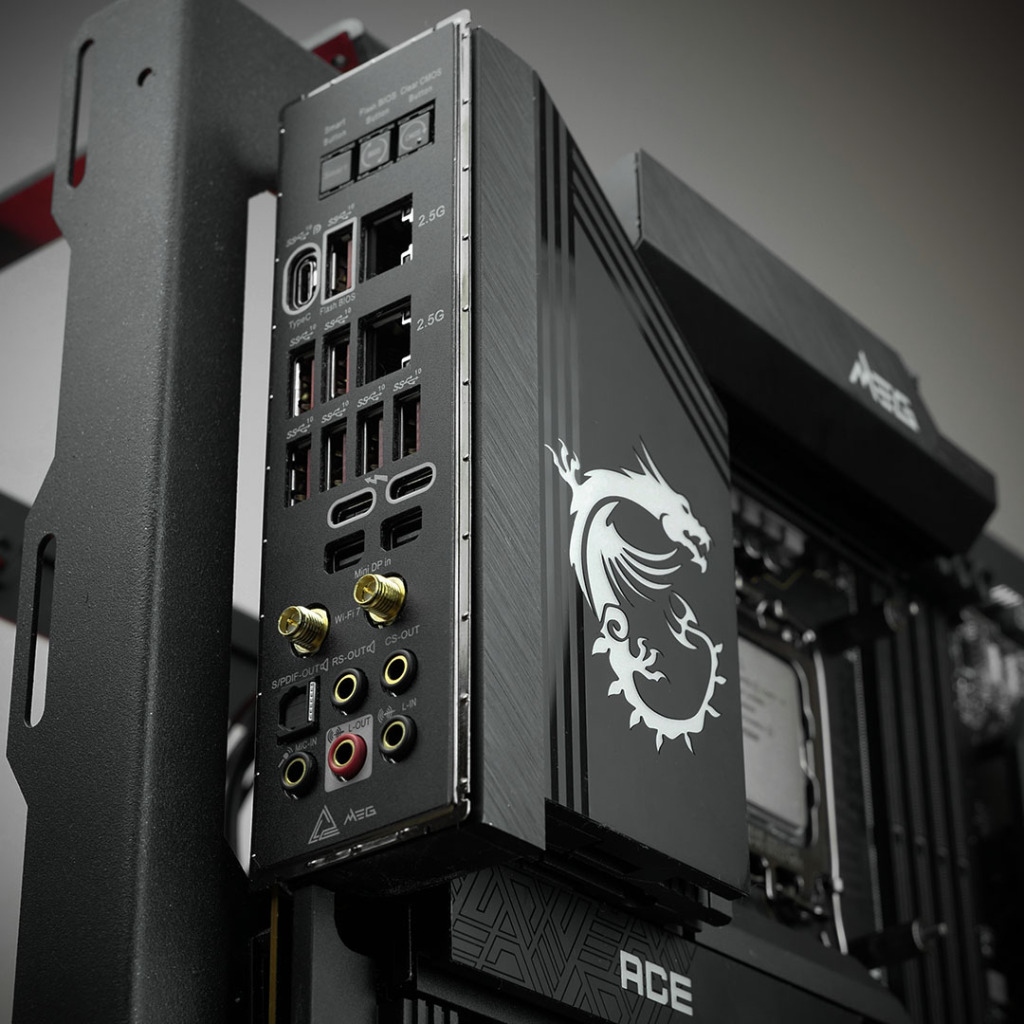

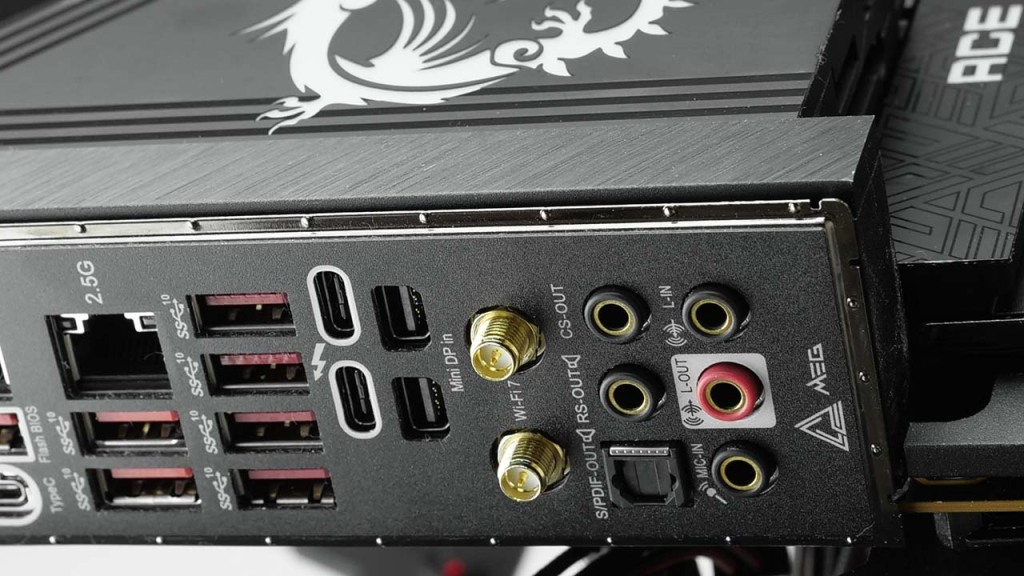

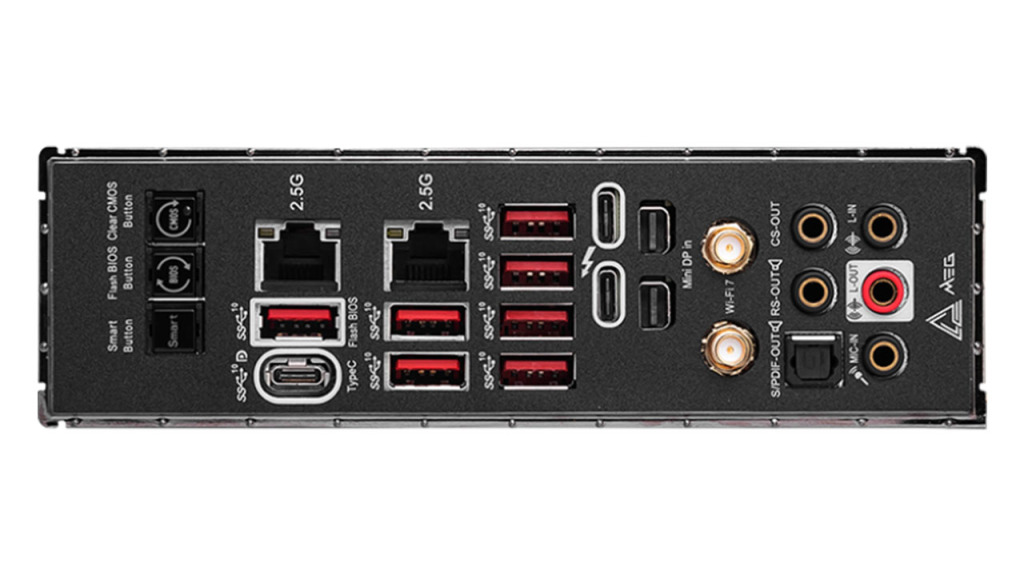

Panneau E/S arrière : 10 ports USB , 2x ports Thunderbolt 4, et USB-C PD 60W
Le panneau I/O arrière de la carte mère offre 7 ports USB 3.2 Gen2x1 10 Gbit/s de type A, 1 port USB 3.2 Gen2x1 10 Gbit/s de type C, ainsi que 2 ports Thunderbolt 4 de type C, offrant un nombre généreux de ports USB dans leur ensemble.
La carte mère est équipée du contrôleur Intel JHL8540 Thunderbolt 4, fournissant 2 ports Thunderbolt 4 USB-C et 2 ports Mini DisplayPort via deux sous-cartes combinées. Les ports Thunderbolt 4 USB-C prennent en charge une bande passante de transfert de 40 Gbit/s pour les appareils Thunderbolt, 20 Gbit/s pour les appareils USB4, 10 Gbit/s pour les appareils USB 3.2, la charge rapide jusqu’à 15 W (5V 3A), et la sortie vidéo DisplayPort 8K (sortie iGPU).
Des fonctionnalités pratiques pour les utilisateurs comprennent les boutons Smart Button, Flash BIOS Button et Clear CMOS Button sur le panneau I/O arrière, offrant une utilisation intuitive et simplifiée.

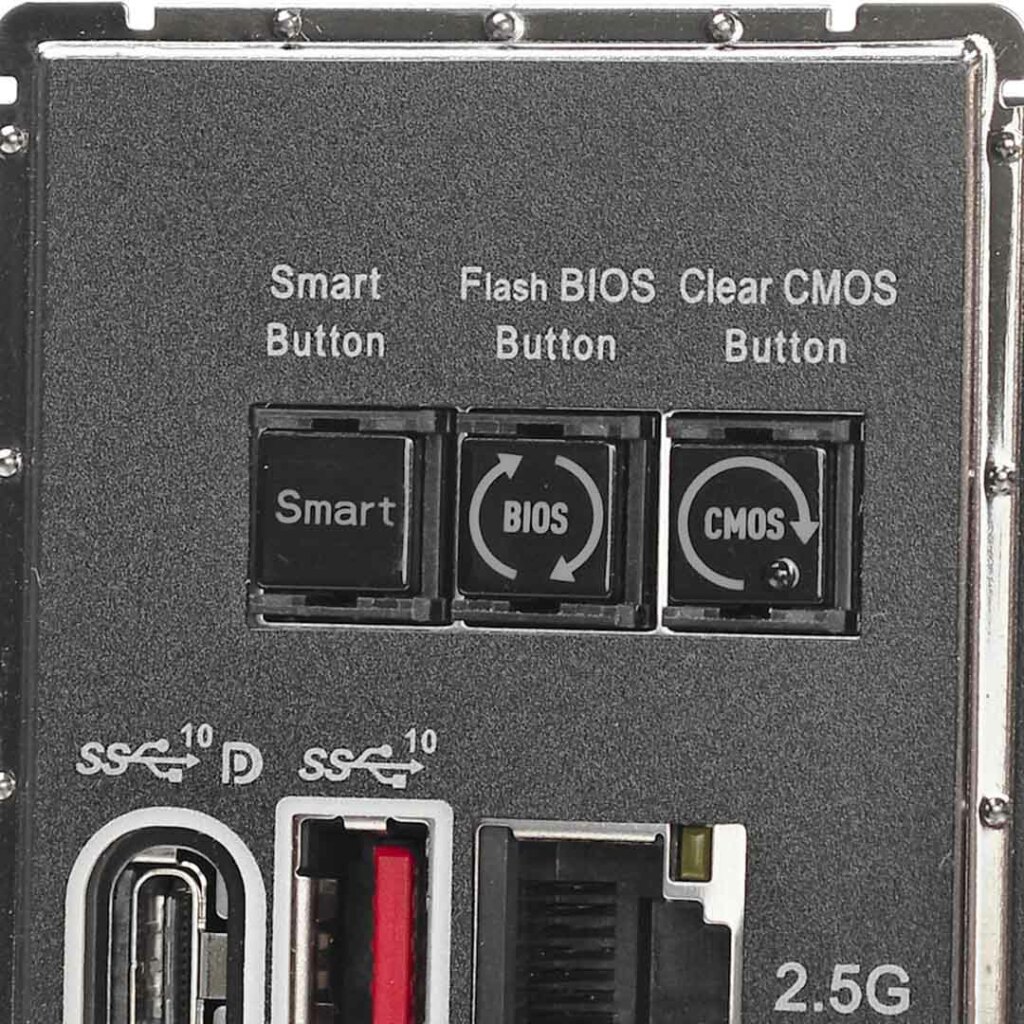

Le Smart Button, par défaut, permet la réinitialisation et peut être configuré pour des fonctions personnalisées telles que l’activation/désactivation de Mystic Light, Safe Boot, Turbo Fan, etc. Le bouton Flash BIOS Button simplifie la mise à niveau du BIOS, tandis que le bouton Clear CMOS Button permet une réinitialisation rapide des paramètres du BIOS.

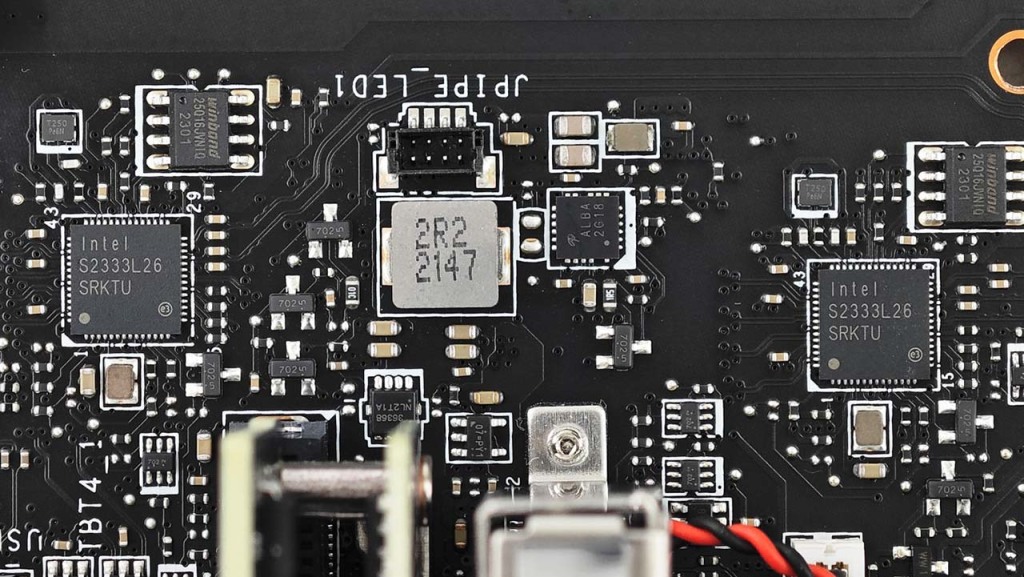

2x Intel 2.5G LAN Network Modules
En ce qui concerne le réseau filaire, la carte mère MSI MEG Z790 ACE MAX est dotée de modules réseau DUAL 2.5G LAN, utilisant 2 puces réseau Intel I226-V (SRKTU) 2.5G, et fournissant 2 interfaces Ethernet 2.5GbE, prenant en charge une connexion réseau maximale de 2500 Mbps et compatible avec les vitesses de connexion de 1000 Mbps / 100 Mbps / 10 Mbps, réduisant ainsi le temps nécessaire pour télécharger des jeux ou transférer des fichiers, offrant ainsi une expérience de connexion réseau plus rapide et plus fluide.
Le 2.5G supplémentaire peut être utilisé pour connecter des périphériques de stockage NAS, permettant un accès ou une sauvegarde de données à une vitesse de bande passante réseau ultrarapide via le réseau local.
Qualcomm Wi-Fi 7 Wireless Network Module
En ce qui concerne le réseau sans fil, la carte mère MSI MEG Z790 ACE MAX passe à la dernière solution de réseau sans fil Wi-Fi 7 en remplacement du Wi-Fi 6E, utilisant le tout nouveau module réseau sans fil Qualcomm QCNCM865 Wi-Fi 7, prenant en charge la technologie Wi-Fi 802.11ax 2×2 bi-bande, le spectre de 6 GHz, les canaux de 320 MHz, et le mode 4096-QAM, avec prise en charge descendante des protocoles de réseau sans fil IEEE 802.11 a/b/g/n/ac.
Les vitesses de transmission en rapprochement sont plus élevées avec une latence plus faible, offrant une vitesse de transmission théorique pouvant atteindre 5,8 Gbps, avec également le support Bluetooth 5.4 pour connecter les smartphones, les appareils portables et les produits domestiques intelligents de nouvelle génération, etc.

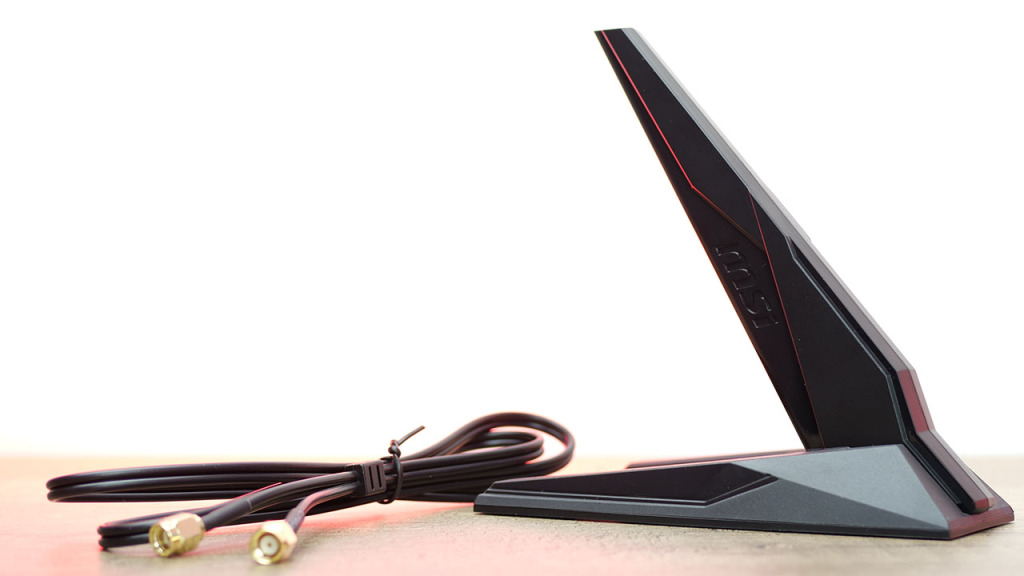

La carte mère MSI MEG Z790 ACE MAX est livrée avec deux antennes à aimant permanent pour étendre la portée du signal sans fil.
AUDIO BOOST 5 HD

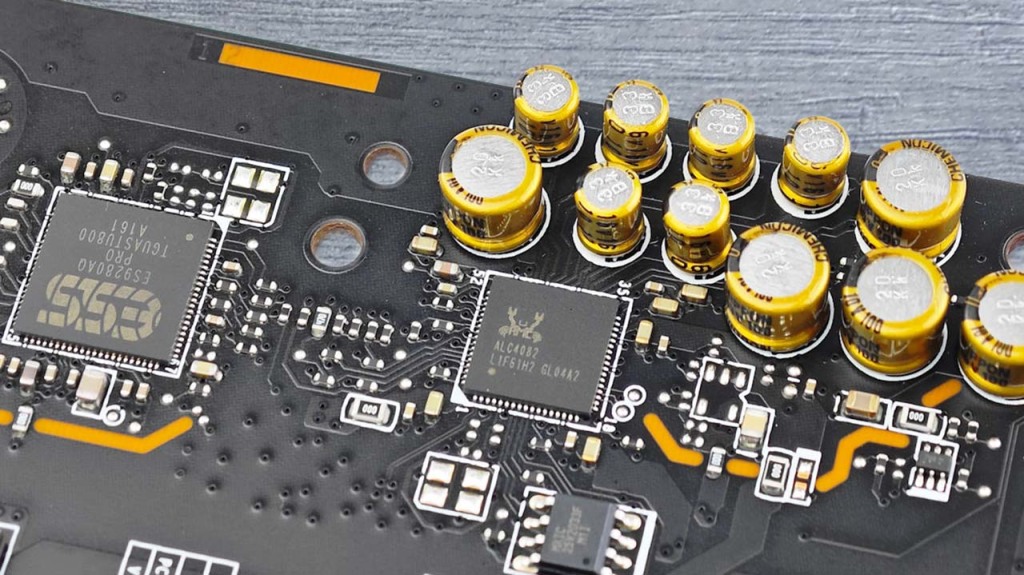

La carte mère MSI MEG Z790 ACE MAX est équipée du module audio AUDIO BOOST 5 HD. La sortie audio arrière utilise la puce Realtek ALC4082 USB Audio Codec, prenant en charge jusqu’à 7.1 canaux audio surround, une sortie optique S/PDIF, la lecture du format DSD, la technologie audio DTS:X Ultra, avec une qualité audio atteignant 192 kHz / 32 bits.
De plus, elle propose une fonction de détection automatique de l’impédance des casques, associée à des condensateurs de traitement audio pour améliorer la résolution audio et l’effet d’expansion sonore, offrant une qualité sonore chaleureuse et naturelle.
Pour une expérience audio encore plus immersive, la sortie audio avant utilise la puce ESS ES9280AQ Pro DAC, offrant un rapport signal/bruit (SNR) de 130 dB, une distorsion harmonique totale (THD+N) de -112 dB (2Vrms@100kΩ) et -110 dB (1Vrms@32Ω), ainsi qu’une fonction de détection automatique de l’impédance des casques, pour une reproduction sonore plus précise et fidèle.
Panneau E/S avant :

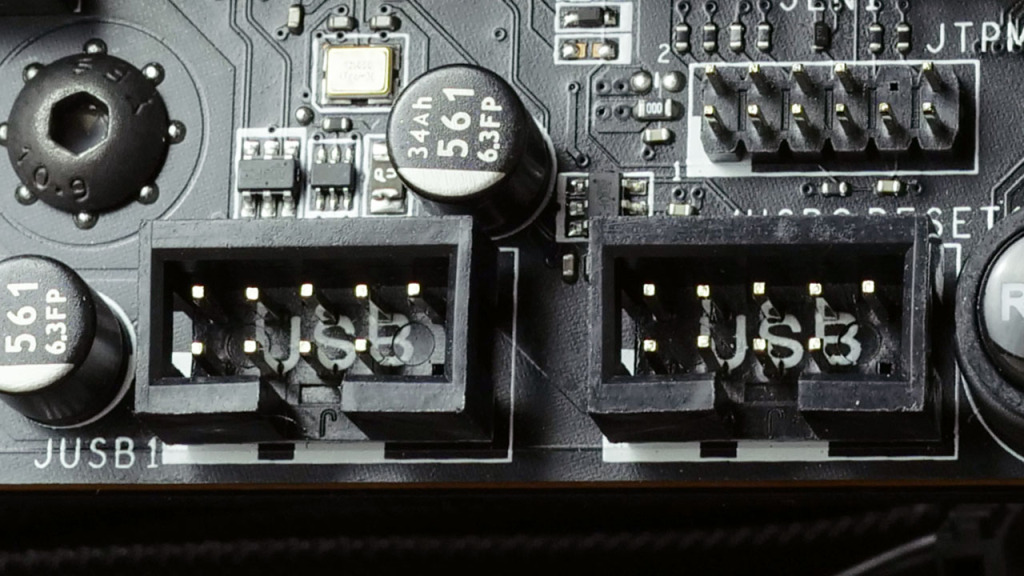

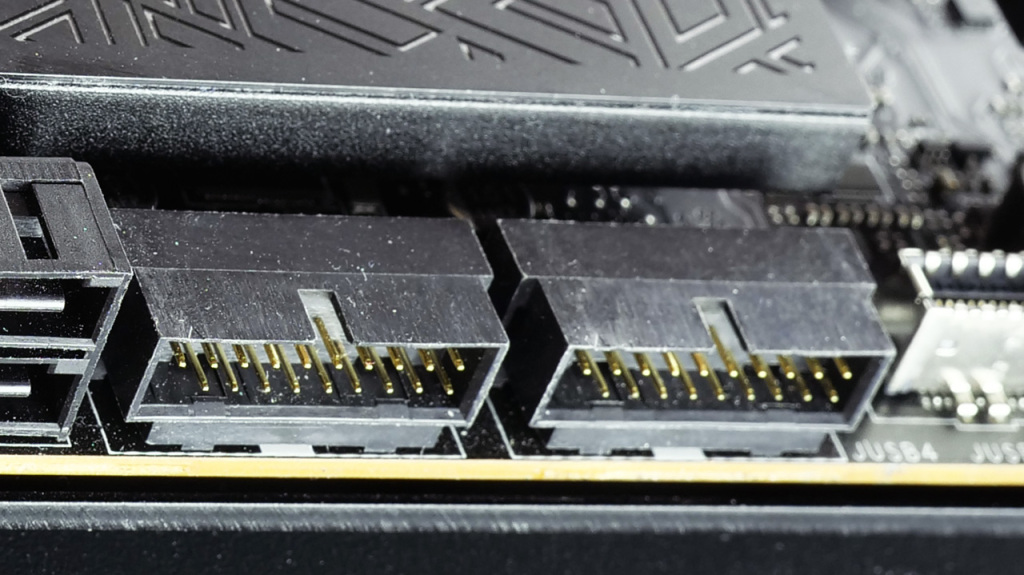

Pour la connectique USB en façade, nous disposons de 2 ports USB 3.2 Gen 1 et de 2 ports USB 2.0.
De plus, la carte propose 2 ports USB Type-C en façade prenant en charge l’USB 3.2 Gen2x2 20 Gbit/s (JUSB5, JUSB6) et 1 connecteur PCIe 6 broches.

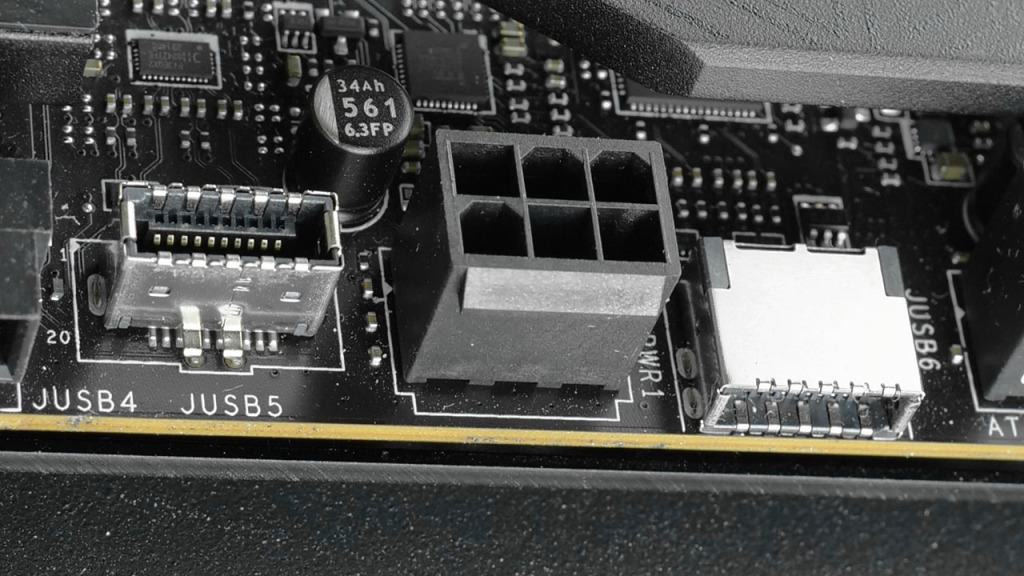

Lorsque le connecteur d’alimentation PCIe 6 broches de la carte mère est branché, le port USB Type-C frontal (JUSB6) peut fournir une charge rapide jusqu’à 60 W via USB PD.

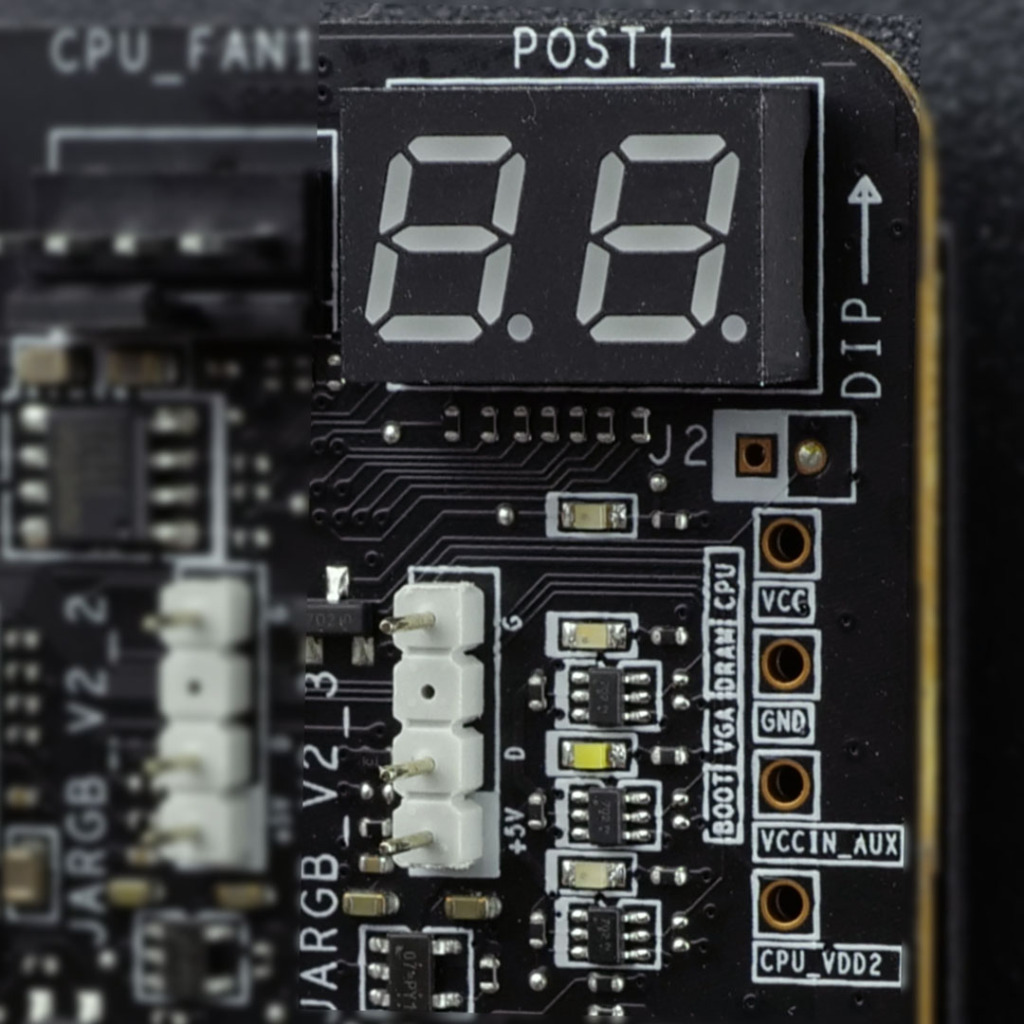

Fonctions Debug
Pour une utilisation simplifiée et un diagnostic accéléré, la carte mère intègre des voyants LED de débogage et un Debug Code LED (Post1), caractéristiques souvent retrouvées sur les cartes de milieu à haut de gamme. Le Debug Code LED montre l’avancement et les codes d’erreur durant et après le POST, alors que les LED renseignent sur l’état de débogage de la carte. Référez-vous au manuel du Debug Code LED pour davantage d’informations.
La carte est équipée d’un système V-Check Points Lite comportant quatre points de mesure de tension, qui permettent de mesurer les tensions du système, notamment VCCIN_AUX, GND, VCC, et CPU_VDD. Il est nécessaire d’utiliser un multimètre pour vérifier ces tensions (multimètre non inclus). Pour effectuer la vérification, positionnez les pointes de touche du multimètre sur le GND et sur le V-Check Point spécifique que vous souhaitez tester.
Fonctionnalités exclusives
Pour les amateurs d’overclocking, la MSI MEG Z790 ACE MAX intègre des fonctionnalités spécialisées telles que des jumpers / switches dédiés à l’overclocking extrême ou aux configurations de refroidissement personnalisées, assurant une expérience d’overclocking avancée et flexible.

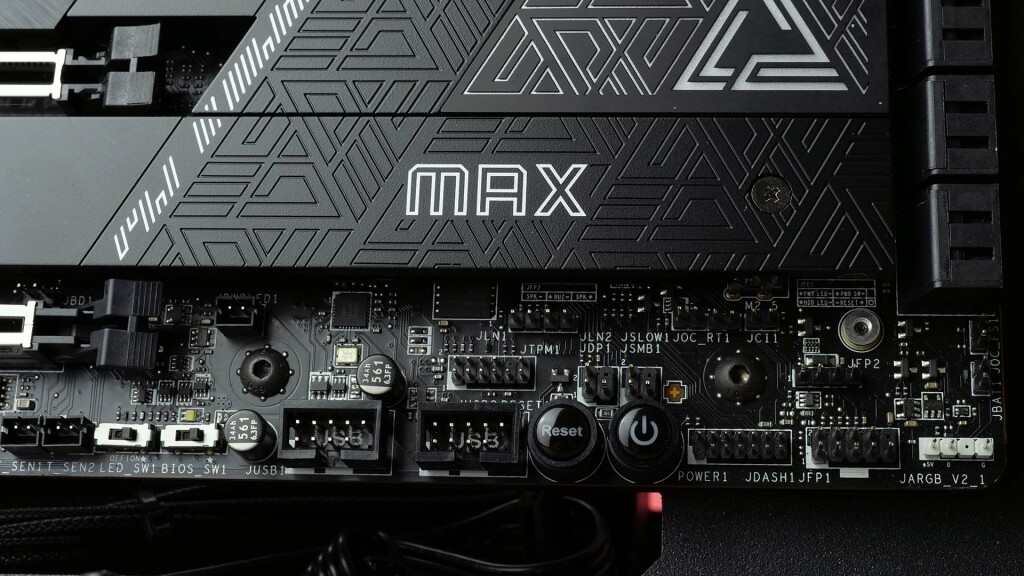

En bas à droite de la carte, il y a une variété de connecteurs, boutons et cavaliers, notamment :
- POWER1, RESET1 : Bouton d’alimentation, Bouton de réinitialisation
- Connecteur JCI1 : Connecteur d’intrusion châssis qui vous permet de connecter le câble d’interrupteur d’intrusion châssis
- T_SEN1~2 : Connecteurs de sondes thermiques
- JDASH1 : Connecteur du contrôleur de réglages. Ce connecteur est utilisé pour connecter un contrôleur de réglage (selon modèle)
- LED_SW1 : ce bouton permet d’activer ou de désactiver les LED de la carte
- BIOS_JW1 : ce bouton permet de passer d’un BIOS à l’autre sur la carte, signalé par une petite LED
- JSLOW1 : en plaçant un cavalier, il est possible de démarrer le processeur à une fréquence plus basse pour prévenir les plantages au démarrage, ce qui est particulièrement utile pour l’utilisation d’azote liquide (LN2).
- JLN1 et JLN2 : l’activation de ces cavaliers aide au démarrage du système avec de l’azote.
- JTPM1 : pour les modules TPM, un connecteur spécifique est disponible sur la carte.
- JOC_FS1 : ce cavalier est utilisé pour le démarrage sécurisé et permet de démarrer le système avec un PCIe de fréquence basse.
- JOC_RT1 : le bouton Retry redémarre le système plusieurs fois jusqu’à réussir le démarrage.
- JBAT1 : derrière l’appellation JBAT1 se trouve en réalité la fonctionnalité « Clear CMOS ».
De plus la MSI MEG Z790 ACE MAX intègre également le OC Engine, une puce de génération d’horloge externe, permettant un ajustement précis des fréquences BCLK / PCIe / DMI pour un overclocking avancé et une optimisation des performances du CPU.
Le guide d’utilisation de la MSI MEG Z790 ACE MAX est très explicite sur tous ces éléments, vous pouvez le consulter ici.
Eclairage RGB
En plus des trois zones rétroéclairées sur la carte, la MSI MEG Z790 ACE dispose de trois connecteurs RGB ARGB 5 V (3 broches) répartis sur la carte, ainsi qu’un unique connecteur RGB 12 V (4 broches) situé près de l’audio embarqué. Ils sont dotés de la technologie MSI Mystic Light, offrant 16,8 millions de couleurs. En outre, le connecteur spécifique mais rare JAF_1 : un connecteur LED ARGB et ventilateur système intégré. Ce connecteur permet de brancher à la fois les bandes LED ARGB Gen1 et les ventilateurs système.
RGB Mystic Light permet une personnalisation complète de l’éclairage de votre système, avec des options de connectivité RGB étendues pour des effets lumineux dynamiques et attrayants.
MSI MEG Z790 ACE MAX : Bios et logiciel
Bios UEFI

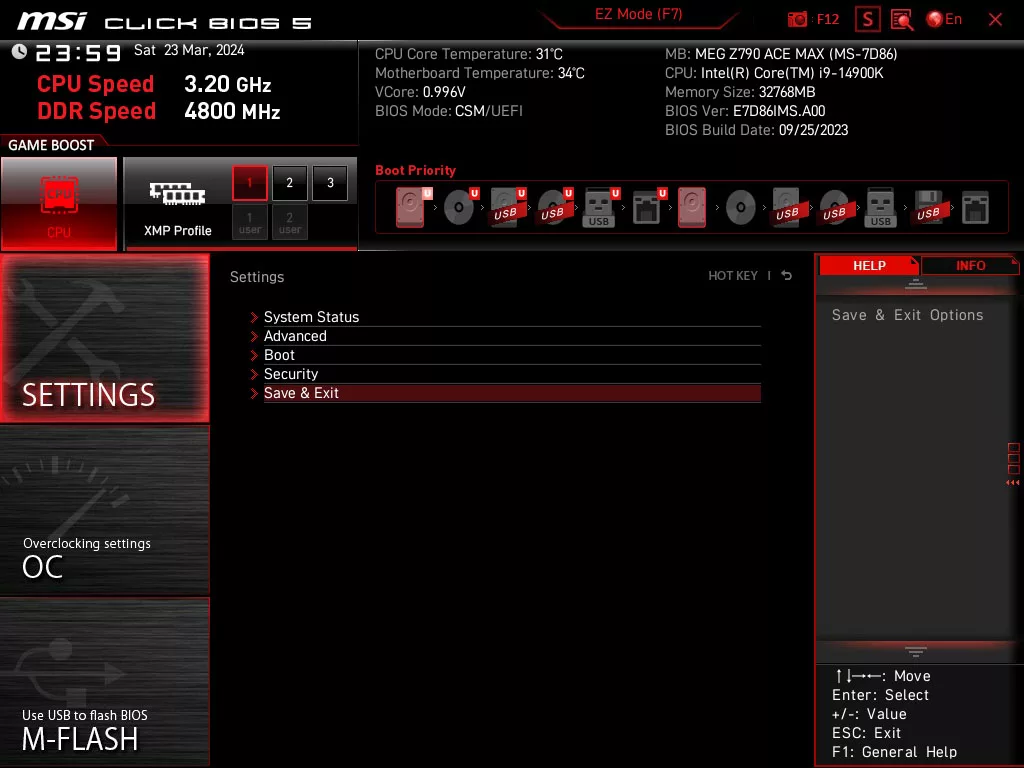

Dès l’instant où l’on explore le BIOS de la carte mère MSI MEG Z790 ACE MAX, l’expérience s’annonce prometteuse. MSI, à l’instar d’autres grands noms de l’industrie, maintient une uniformité dans l’agencement et le positionnement de ses paramètres à travers toute sa gamme, offrant un avantage notable aux utilisateurs déjà familiers avec ses produits.
Pour les novices de l’écosystème MSI, une pléthore de tutoriels est accessible en ligne, facilitant ainsi les premiers pas. Au démarrage initial, le « Mode EZ » se présente comme un havre pour les utilisateurs occasionnels désirant éviter les méandres des réglages avancés du BIOS. Ce mode simplifié permet de configurer aisément le profil de la mémoire, la séquence de boot des disques, et d’ajuster les paramètres des ventilateurs.
La barre de recherche, située en haut, s’avère particulièrement utile pour dénicher un réglage précis. Il suffit de saisir un mot-clé – tel que « CPU » – pour que tous les paramètres associés s’affichent. Le logo S à gauche de la barre de recherche permet de personnaliser le bouton SMART présent sur la panneau arrière.
En basculant du mode EZ au mode avancé via la touche F7, diverses catégories s’offrent à l’utilisateur, avec une prédilection naturelle pour le menu OC (Overclocking).
MSI excelle dans ce domaine, offrant une liberté quasi totale dans la personnalisation des paramètres. L’approche adoptée est résolument libérale, permettant même les modifications à haut risque susceptibles d’endommager le processeur. Bien entendu, cette latitude ne devrait pas décourager les novices, mais il est recommandé de procéder avec prudence, notamment lors de l’ajustement des tensions.
Dans ce mode avancé nous avons 6 menus principaux :
Menu SETTINGS
Configuration matérielle (CPU, RAM, SATA, USB, Audio), options de boot (GOP/UEFI, Fast Boot, MSI Fast Boot…), sécurité (mots de passe, Trusted Computing)…
Menu OC

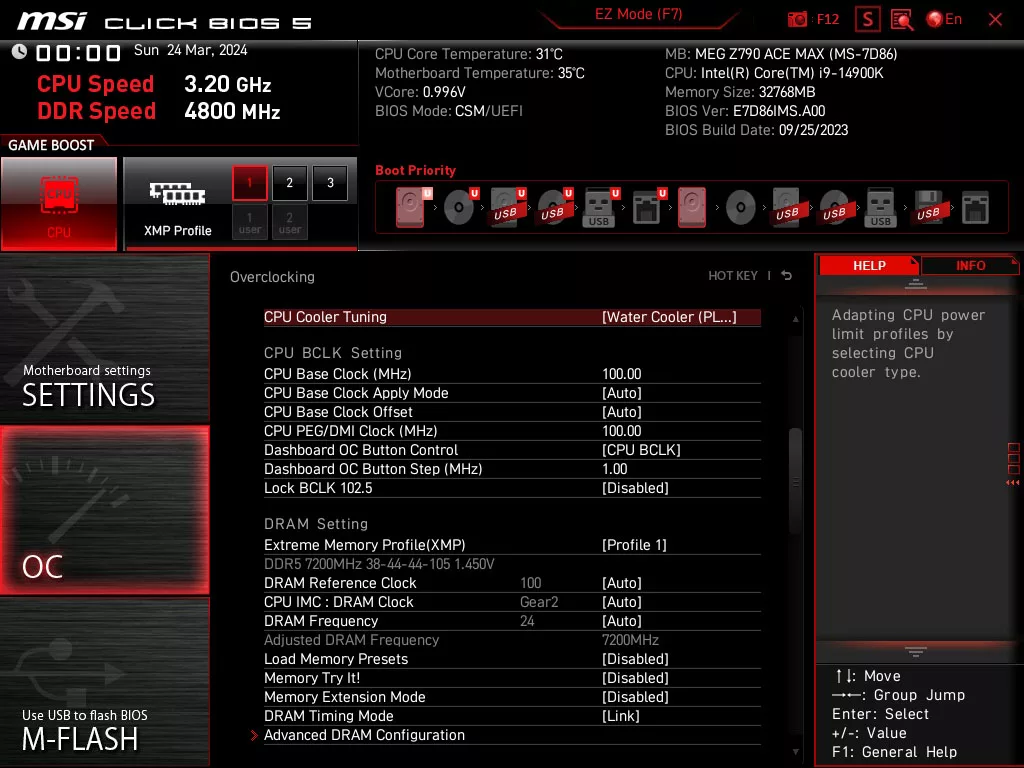

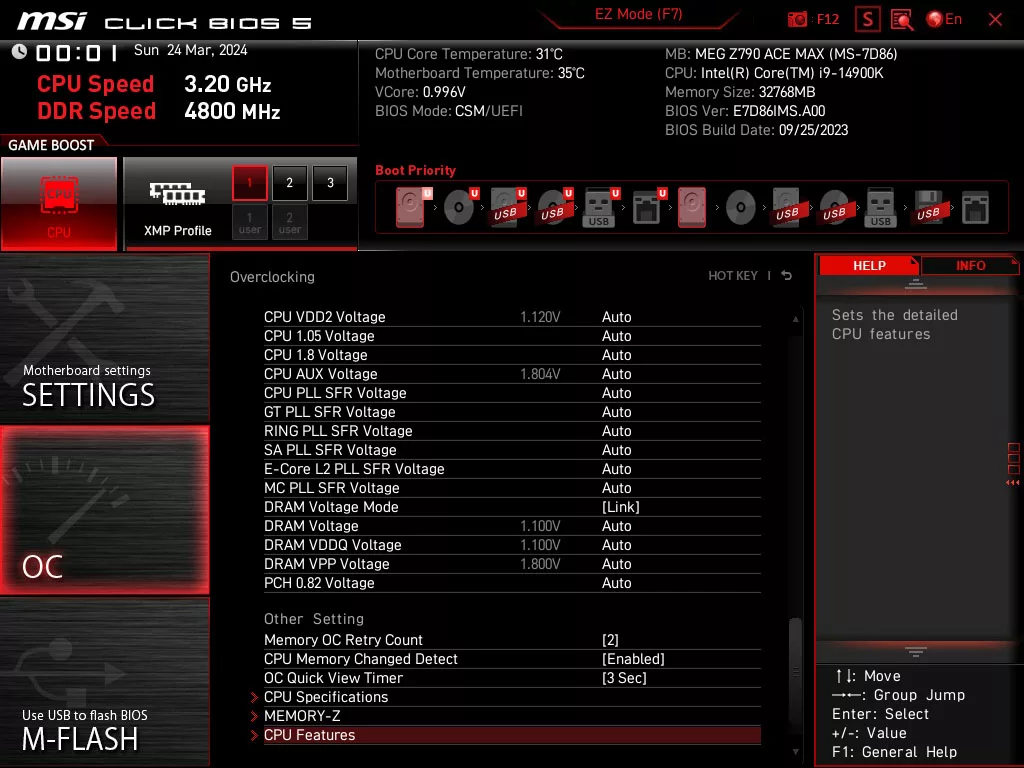

Ce menu comprend les Réglages d’overclocking avancés (ratio CPU, BCLK, tensions Vcore/VCCSA/VCCIO/DRAM…). Les aspects techniques tels que la calibration de la ligne de charge et le contrôle de la fréquence de commutation PWM du CPU sont également intégrés. Bien que l’abondance des options d’overclocking soit appréciable, la présentation en une longue liste unique peut s’avérer laborieuse à naviguer.
Pour les utilisateurs expérimentés, la fonction « Memory Try It! » offre une chance d’overclocker et de régler la mémoire. Des presets sont aussi disponibles pour des profils de mémoire avancés.
M-FLASH
Ce menu offre la possibilité de mettre à jour le BIOS via une clé USB. Il existe également d’autres méthodes, comme le Flash du BIOS sans accéder au BIOS lui-même, en utilisant le bouton situé sur le panneau arrière.
OC PROFILE
Sauvegarde/chargement de 6 profils d’overclocking personnalisés.

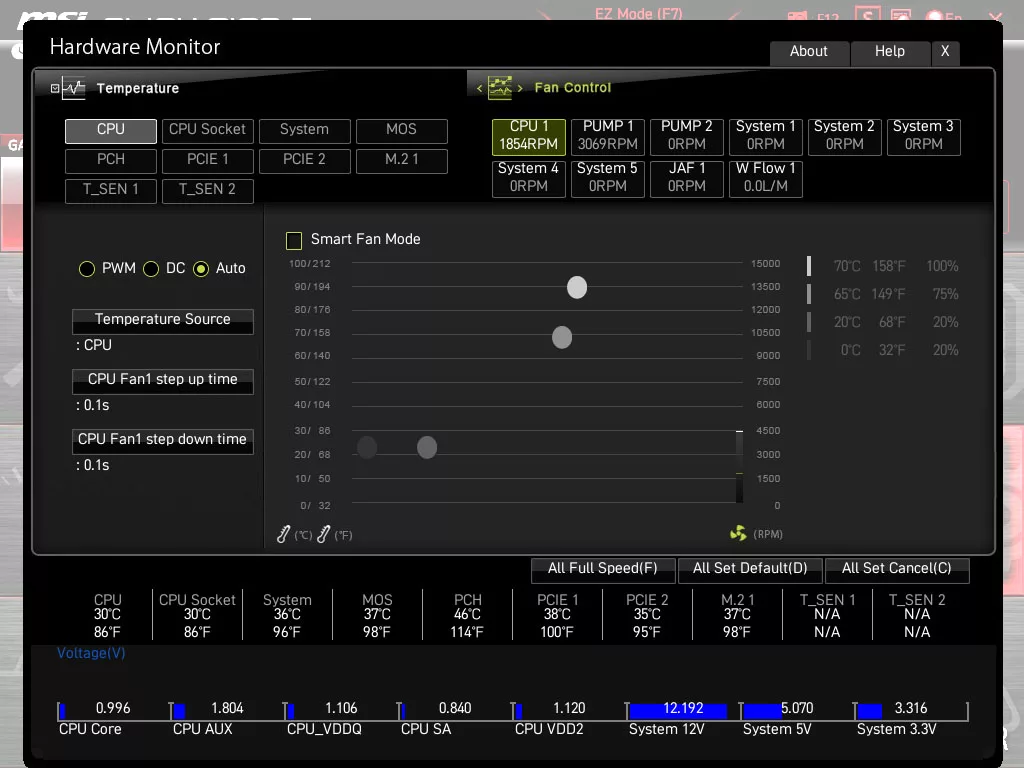

HARDWARE MONITOR
Surveillance des tensions, températures, vitesses de ventilateurs. Réglage manuel ou courbes automatiques (Smart Fan).
BETA RUNNER
Ce menu intègre des fonctionnalités bêta destinées à améliorer l’expérience utilisateur.
Ce BIOS de la MSI MEG Z790 ACE MAX se distingue par sa capacité à équilibrer l’accessibilité pour les débutants et la profondeur pour les utilisateurs expérimentés, sans favoriser explicitement l’un ou l’autre groupe. Pour ceux qui préfèrent une approche minimaliste, l’activation du profil XMP depuis le mode EZ suffit. Les aficionados de la personnalisation trouveront leur bonheur avec diverses options, complétées par un outil de recherche pour localiser rapidement un réglage spécifique.
Fonctionnalités exclusives du Bios MSI
P-Core Beyond 6GHz+

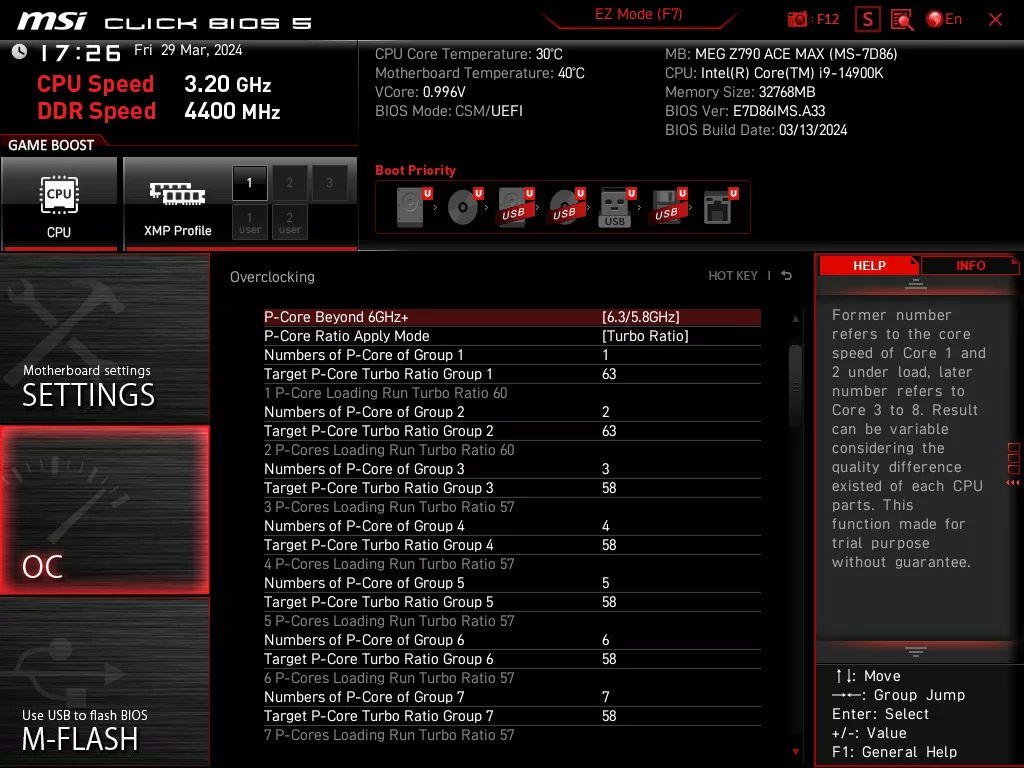

MSI améliore l’expérience avec la fonction d’overclocking »P-Core Beyond 6GHz+ » pour les processeurs Raptor Lake Refresh, qui permet d’atteindre des fréquences supérieures à 6 GHz avec le i9 14900K. Toutefois, il convient de noter que l’overclocking manuel est souvent plus performant que les configurations automatiques.

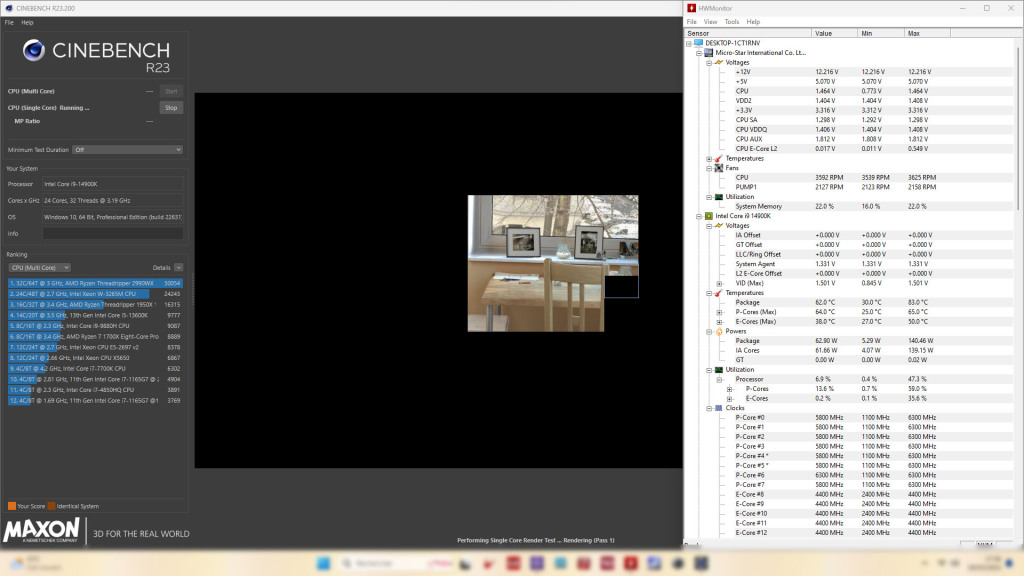

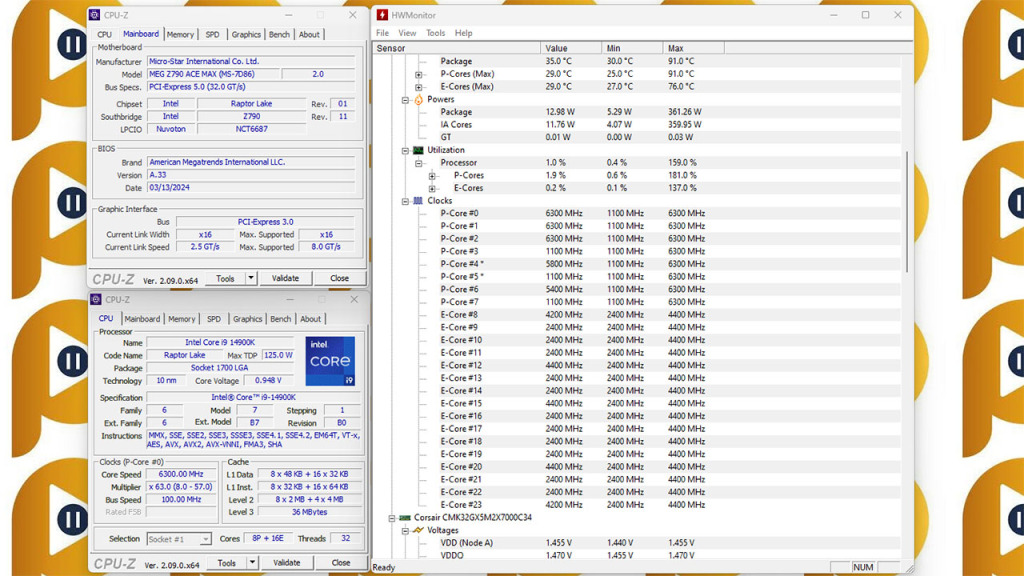

Nous avons activé ce mode sur notre Core i9-14900K et avons réussi à démarrer sans aucun problème. Cependant, lors de benchmarks intensifs, le CPU descend rapidement à 5,8 GHz, ce qui correspond aux fréquences de base, et les performances ne sont pas meilleures qu’en mode automatique.
CPU FORCE 2.5
À l’image des scores SP d’ASUS ROG que nous avons explorés lors de notre Test ROG Maximus Z790 Extreme, MSI propose l’option CPU FORCE qui atteint sa version 2.5 avec la version A33 du BIOS, lancée pour le lancement du Core i9-14900KS.

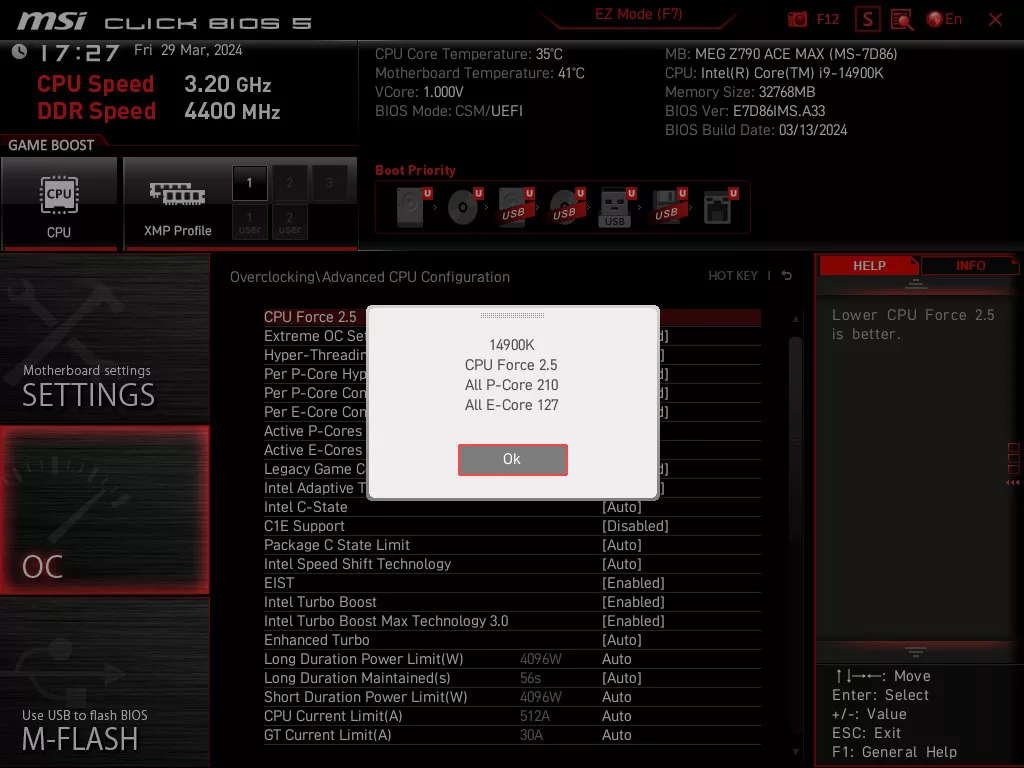

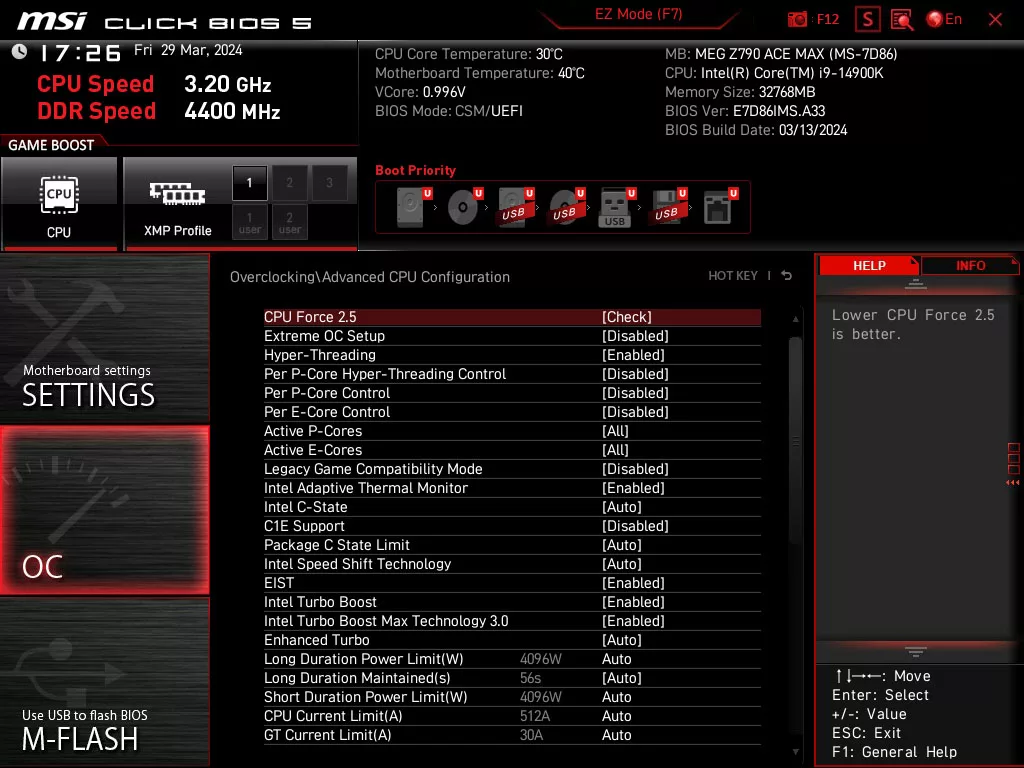

Le test Force CPU 2.5 génère un score distinct pour le P-Core et un autre pour l’E-Core. Cependant, il ne fournit aucune indication sur la manière d’interpréter ces scores, à l’exception de la mention selon laquelle plus le score est bas, meilleure est la performance.
MEMORY FORCE

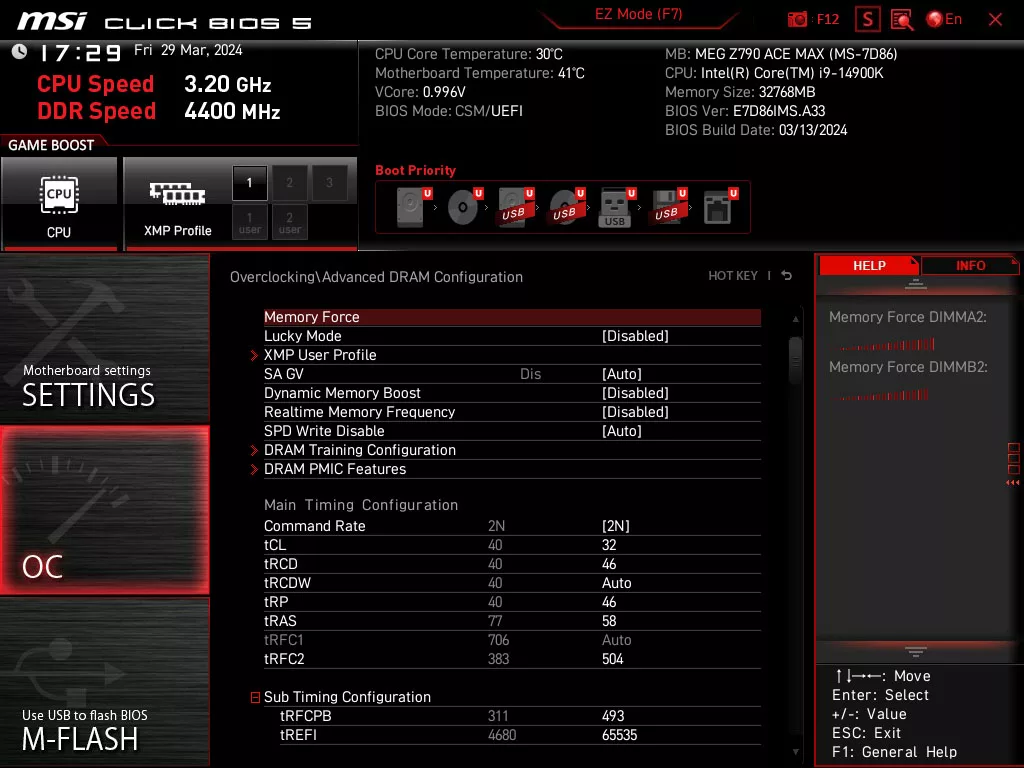

Cette fonction permet d’afficher une illustration représentant la force OC de la mémoire dans la fenêtre à droite. De plus, en activant le Mode Chance, vous pouvez améliorer les capacités d’overclocking de la mémoire.

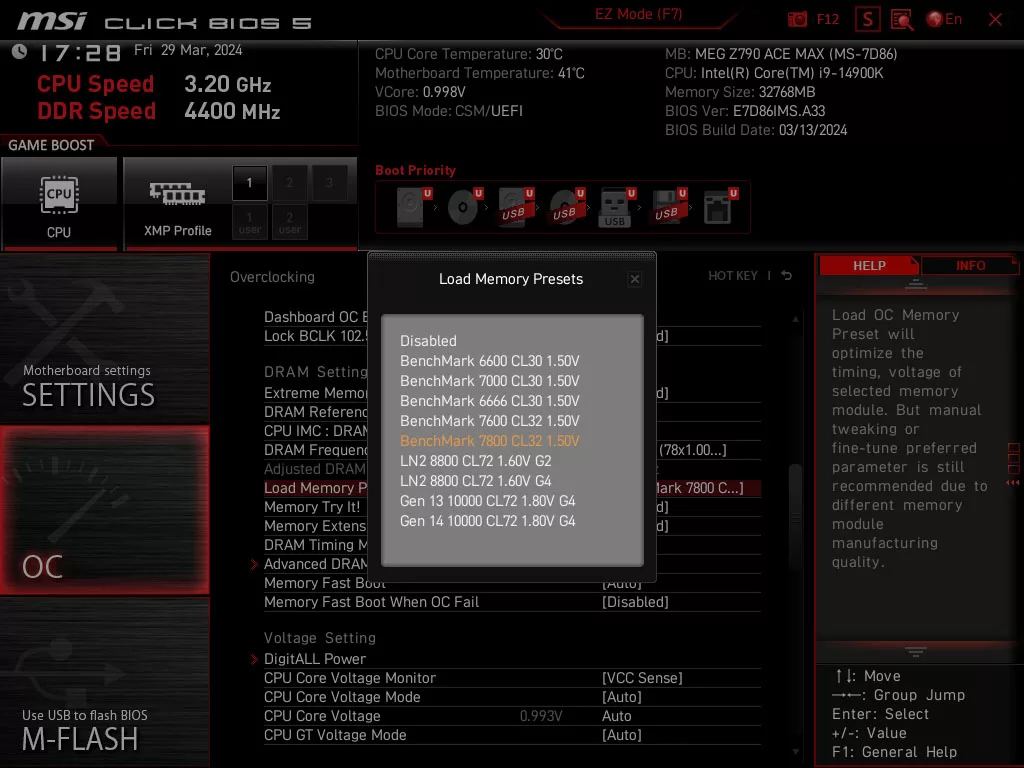

Memory Prestes

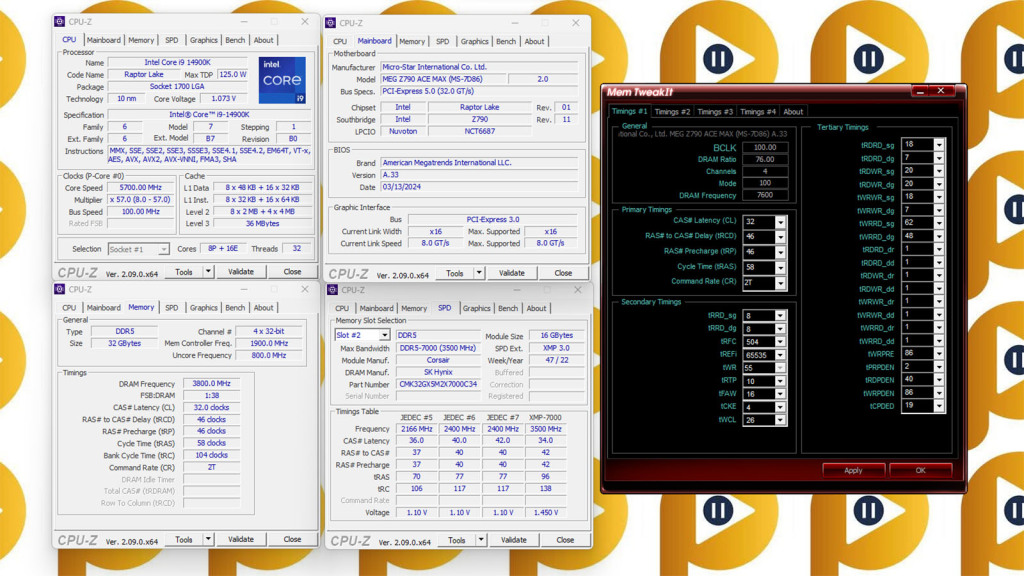

Lorsque vous chargez un préréglage de mémoire OC, cela optimise les timings et les tensions des modules de mémoire installés selon des profils prédéfinis. Ces profils peuvent aller jusqu’à 7800 MHz CL32 en refroidissement à air et jusqu’à 10000 MHz CL72 en mode LN2 pour les processeurs de 13e et 14e génération.
Avec notre kit Corsair VENGEANCE 32 GO DDR5 7000 C34, testé en overclocking à 8200 MHz avec des timings de 34-46-46-32-2T, nous n’avons pas réussi à démarrer avec le profil XMP de 7800 CL2. Cependant, le profil de 7600 CL32 a fonctionné correctement et a permis le démarrage.

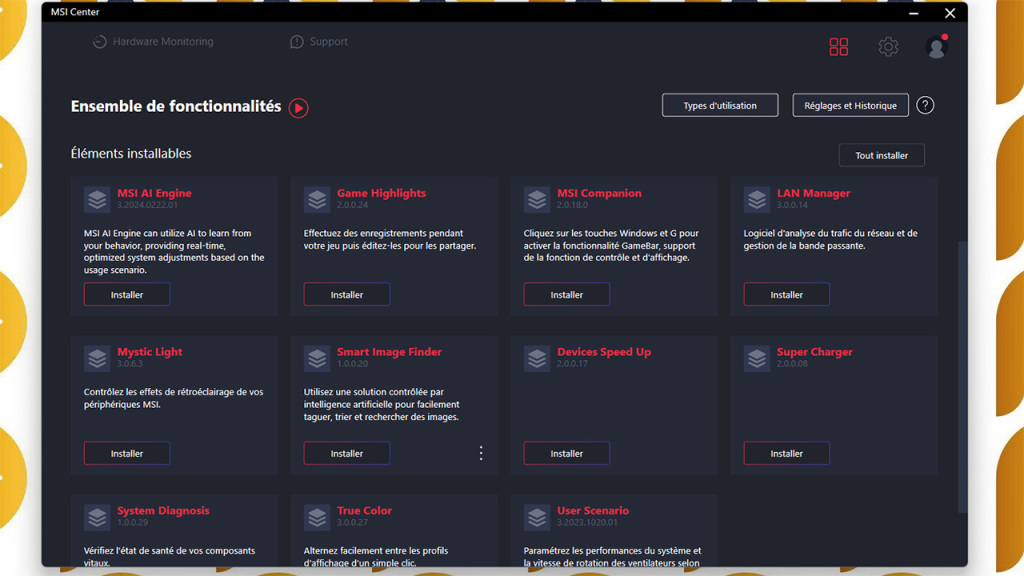

Logiciel MSI Center
Les utilisateurs de longue date de MSI se souviendront de l’application MSI Dragon Center. Elle a été remplacée par une interface utilisateur plus épurée appelée MSI Center. C’est un centre unique pour tous les logiciels MSI associés.
Grâce à sa conception modulaire, vous pouvez installer uniquement les logiciels dont vous avez besoin.

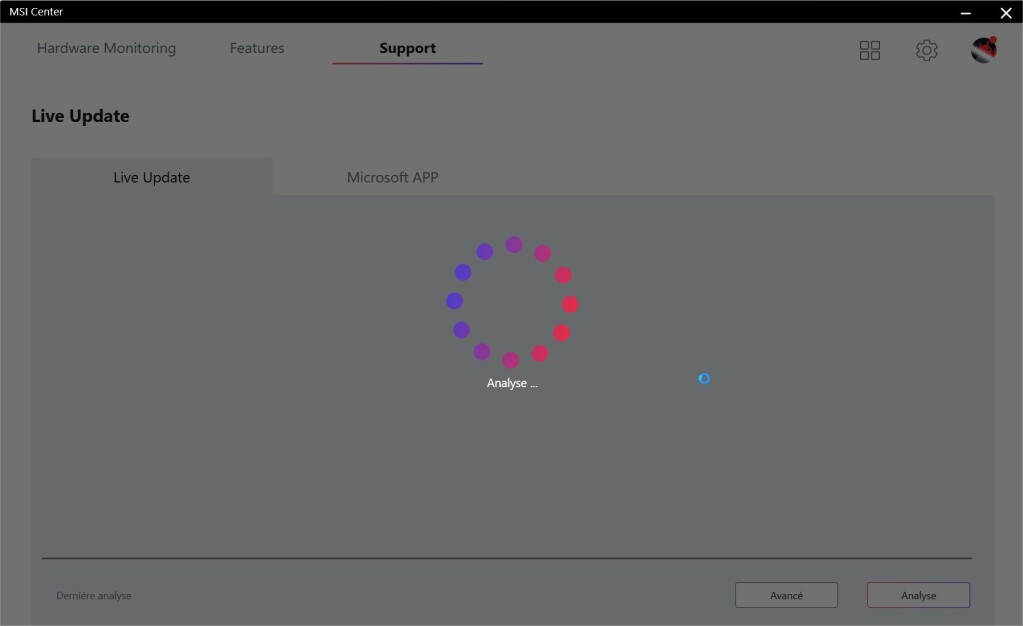

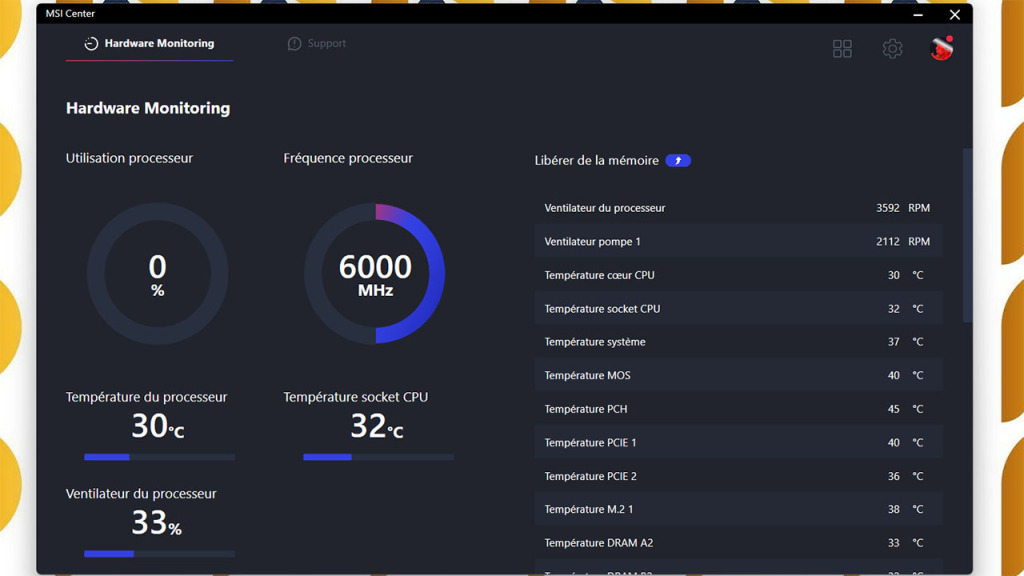

Une fois installé, MSI Center vous permet de surveiller votre système, de mettre à jour vos pilotes, et grâce à Mystic Light, de personnaliser l’éclairage RGB associé à votre carte mère.
Pour explorer toutes les fonctionnalités disponibles, rendez-vous sur la page dédiée à MSI Center.
Gestion des Fréquences

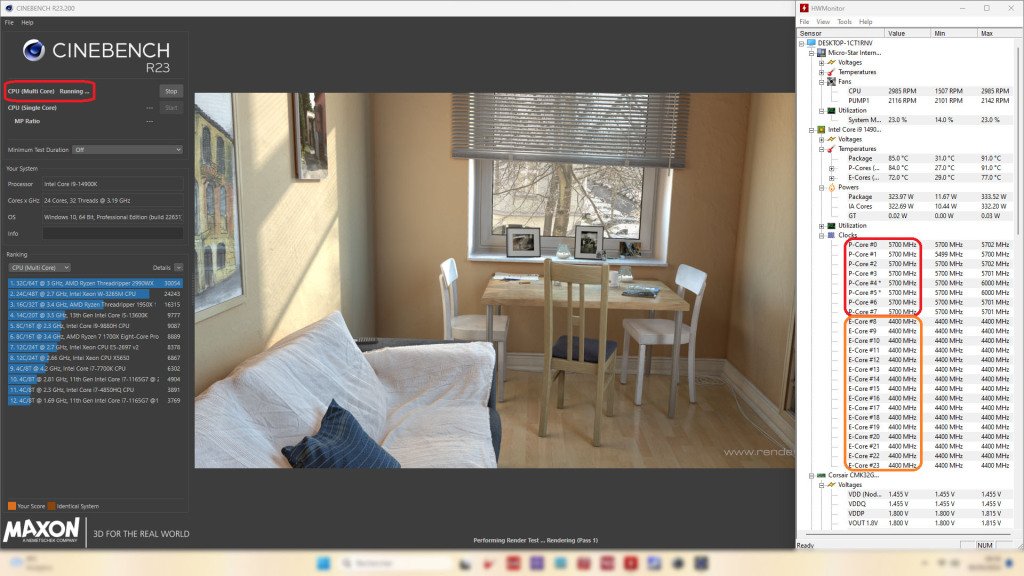

Nous avons voulu vérifier la gestion des fréquences en mode boost de la carte sous des charges multicœur et monocœur. Pour cela, nous avons utilisé Cinebench.
En mode multicœur, les cœurs P opèrent à une fréquence de 5700 MHz, alors que les cœurs E sont à 4400 MHz. La consommation s’élève à 325 Watts, indiquant que le bios MSI, par défaut, ne bride pas le I9 à sa MTP de 253 W. Pour respecter les limites standards, il est nécessaire d’activer une option spécifique dans le bios.

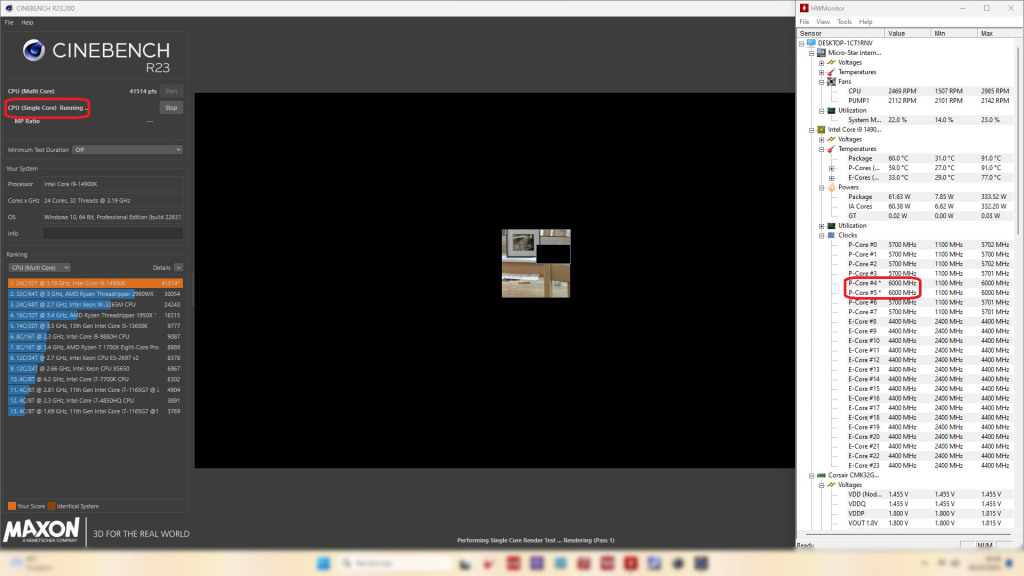

En mode monocœur, deux cœurs atteignent la fréquence théorique de 6000 MHz. La carte Z790 MAX ACE pilote le i9 14900K avec maitrise, permettant parfaitement au i9 d’atteindre ses fréquences de boost théoriques.
Conclusion
En conclusion, la carte mère MSI MEG Z790 ACE MAX se positionne comme un choix de premier ordre pour les enthousiastes à la recherche d'une plateforme haut de gamme offrant des performances exceptionnelles, une connectivité riche et des fonctionnalités d'overclocking avancées. Avec son design élégant et robuste, la MEG Z790 ACE MAX arbore une esthétique sobre rehaussée par des touches de RGB personnalisables. Son PCB de qualité serveur et son système d'alimentation numérique à 24+1+2 phases assurent une stabilité à toute épreuve, même dans les scénarios d'overclocking les plus exigeants. La carte mère excelle en termes de connectivité, offrant un support natif pour la mémoire DDR5 jusqu'à 7800 MHz, des emplacements PCIe 5.0 et 4.0 pour les cartes graphiques et les SSD NVMe, ainsi qu'une pléthore de ports USB, y compris des ports Thunderbolt 4 et USB-C avec Power Delivery 60W. La présence du Wi-Fi 7 et du Dual LAN 2.5G garantit des performances réseau optimales. Le refroidissement passif de grande envergure, avec des dissipateurs massifs et des caloducs, permet de maintenir des températures optimales pour les VRM et les SSD M.2. De plus, la carte dispose de nombreux connecteurs pour les ventilateurs et les pompes, facilitant la mise en place de systèmes de refroidissement personnalisés. Le BIOS de la MEG Z790 ACE MAX se distingue par sa convivialité et sa richesse en options d'overclocking. Des fonctionnalités exclusives telles que le P-Core Beyond 6GHz+ et les profils de mémoire optimisés simplifient l'obtention de performances maximales. Le logiciel MSI Center offre une expérience utilisateur intuitive pour la surveillance du système et la personnalisation RGB. Bien que la carte mère offre de nombreux avantages, elle présente quelques inconvénients mineurs. L'impossibilité de faire fonctionner notre kit de RAM au profil prédéfini de 7800 MHz a été une légère déception, tout comme l'absence de vis 'captives' pour les dissipateurs thermiques M.2. En outre, l'absence de loquets EZ DIY sur les ports PCIe peut rendre le démontage des cartes graphiques volumineuses plus difficile. Néanmoins, ces points négatifs ne ternissent en rien les performances exceptionnelles et la qualité globale de la MSI MEG Z790 ACE MAX. Avec son prix de 699€, cette carte mère s'adresse aux utilisateurs exigeants prêts à investir dans une plateforme haut de gamme offrant des fonctionnalités premiums et un potentiel d'overclocking avancé. Que vous soyez un passionné de gaming, un créateur de contenu ou un overclocker chevronné, la MSI MEG Z790 ACE MAX saura répondre à vos attentes les plus élevées.
