La façade comporte un cadre en plastique entourant une partie mesh en métal. Elle se désolidarise du boîtier en tirant dessus. Les premières extractions ont été difficiles et ont nécessité de la délicatesse.

Une fois la façade enlevée, nous avons les deux ventilateurs de 200 mm pré-installés. Ils pourront être remplacés par deux ventilateurs de 140 mm ou trois de 120 mm. Pour un passage sur du watercooling, le Cooler Master HAF 500 peut recevoir des radiateurs allant jusqu’à 360 mm.

La paroi en métal droite s’enlève grâce à deux vis à main. Ici, Cooler Master laisse un espace de 30 mm pour la gestion des câbles. Nous apercevons de nombreux décrochés faits dans la paroi pour y faire courir les câbles avec des serre-câbles. De nombreuses ouvertures sont faites (dont trois pourvues de caoutchouc) pour le passage des branchements de l’arrière vers l’avant.
Nous pouvons découper cet espace en quatre zones :

En haut à droite, nous avons une large ouverture en arrière de la carte mère pour l’accès à la backplate du ventirad,

En haut à gauche, Cooler Master livre son HAF 500 avec un hub ayant quatre ports 4 pins pour ventilateurs et cinq ports ARGB. Il est alimenté en Sata ou par une prise 4 pins. La prise Reset est déjà installée. Elle permet le contrôle du matériel ARGB avec le bouton Reset situé sur le dessus du boîtier,

Tout en bas, nous avons de nombreuses ouvertures pour le passage des câbles. Communément, nous avons ici l’arrière du cache alimentation avec un accès à l’alimentation. Le HAF 500 déroge à la règle, l’installation de l’alimentation se fera autrement,

Enfin, en dessous de l’emplacement prévu pour l’accès au dos de la carte mère, nous avons huit petits trous agrémentés de caoutchoucs. Ils vont recevoir des disques durs au format 2,5″.

L’installation de ces disques est, là aussi peu commune, car elle se fait grâce à des petites vis qui s’installent sur le disque dur. Les vis viennent ensuite s’insérer dans les petits trous. Les disques sont stables et tiennent parfaitement sans risque de chute.

Concernant les branchements du boîtier, nous avons :

Une prise USB 3.0 et USB-C
Une prise audio,
Les prises Power LED, Power Switch, et HDD LED.

Le système de fixation de la paroi de gauche est sécurisé. Il comprend une vis à main qui bloque la paroi contre le châssis. Cette paroi est accompagnée d’un décroché qui permet de la tirer vers l’avant.

La paroi repose sur le châssis et, est en plus reliée au châssis par deux picots s’insérant dans des fixations faites dans la paroi. Aucun risque de chute de la paroi en verre trempé.

Nous voici dans la partie principale de ce boîtier. Nous l’avons dit, le Cooler Master est assez imposant. Il va pouvoir recevoir des cartes mères au format Mini-ITX, Micro-ATX, ATX et E-ATX. Les ventirads pourront aller jusqu’à 167 mm de haut et les cartes graphiques jusqu’à 410 mm de long.

Pour pouvoir cacher les câbles disgracieux qui partent de l’arrière du boîtier vers la carte mère, Cooler Master livre son HAF 500 avec un cache câble qui s’enlève facilement grâce à trois vis. Ce cache câble recouvre six passes câbles dont trois en caoutchouc.

Nous voici en bas du boîtier à droite. Nous les avons aperçus lors de la découverte de la façade du Cooler Master HAF 500, le boîtier a deux racks à disques durs. Ils s’enlèvent grâce à une tirette clipsée. En la manœuvrant vers la droite, elle ramène en avant le support du disque.

Ce support peut s’extraire totalement et va recevoir indifféremment des disques durs de 2,5″ ou 3,5″. Le Cooler Master va donc pouvoir recevoir, en tout, quatre disques de 2,5″ ou deux de 2,5″ et deux 3,5″.

Petite option supplémentaire apportée à ce HAF 500 et qui prouve l’envie de Cooler Master d’apporter un boîtier maximisant l’airflow, nous retrouvons un quatrième ventilateur pré installé. Celui-ci est en 120 mm. Il va en plus être orientable et se relever jusqu’à 90° pour se retrouver au niveau du GPU et lui apporter un refroidissement supplémentaire. L’inclinaison de ce ventilateur est libre de 0 à 90°.

À l’intérieur du Cooler Master HAF 500, à droite, nous retrouvons l’arrière des deux ventilateurs de 200 mm pré-installés. Notre radiateur de 360 mm loge sans soucis. Il y a ici un espace de 70 mm pour un radiateur accompagné de ses ventilateurs.

En intérieur gauche, nous retrouvons le ventilateur de 120 mm pré installé. Il pourra être remplacé par un radiateur de la même taille. Il y a également les sept équerres PCIe et l’ouverture pour la plaque I/O de la carte mère.

Tout en haut, nous retrouvons l’emplacement prévu pour un système de refroidissement. Ici, deux ventilateurs de 200 mm ou 140 mm, ou trois de 120 mm peuvent y prendre place. Il sera possible d’y installer un radiateur jusqu’à 360 mm. L’espace disponible entre le haut du HAF 500 et le haut de la carte mère est de 55 mm.

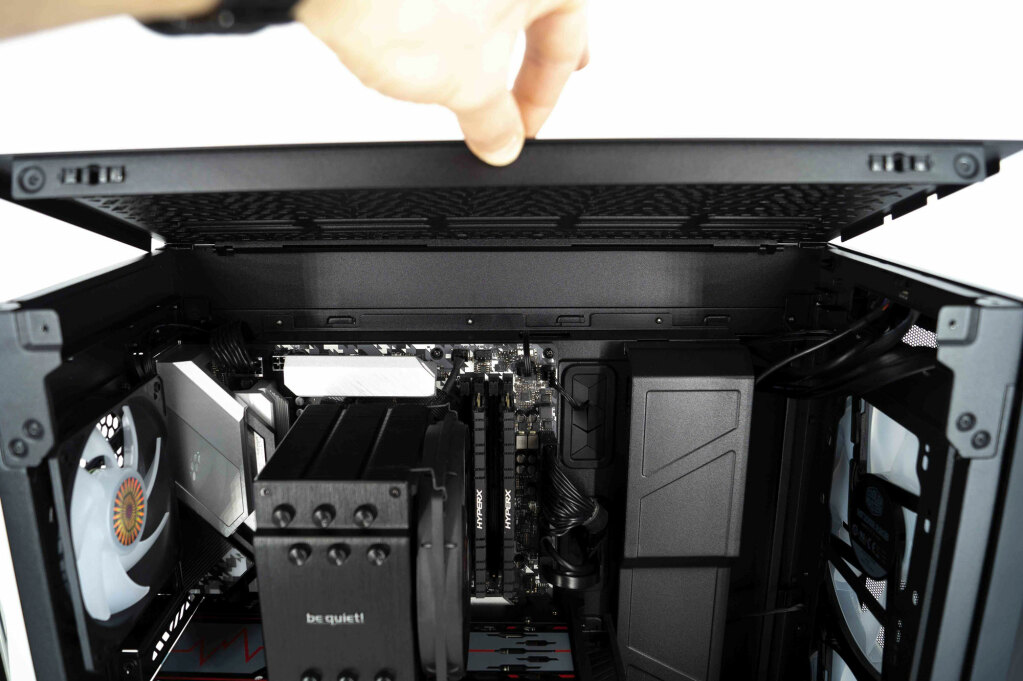

Le haut du boîtier peut s’enlever pour faciliter l’installation du système de refroidissement. Il n’y a que deux vis à ôter !

Enfin, tout en bas, nous avons à gauche le cache alimentation et l’espace de stockage à disques durs surmonté du ventilateur de 120 mm orientable.

Deux types de ventilateurs sont installés dans le Cooler Master HAF 500. Nous avons des ventilateurs de 120 mm ARGB (pour celui en arrière du boîtier) et non ARGB pour celui qui est en bas du boîtier. Ce sont des SickleFlow 120. Leur plage de vitesse est de 650-1800 RPM (+/-10%), ils ont un flux d’air de 62 CFM(+/-10%) avec une pression statique de 2,5 mm H2O (+/-10%) et un niveau sonore de 8-27 dBA. Ils ont une prise 4 pins.

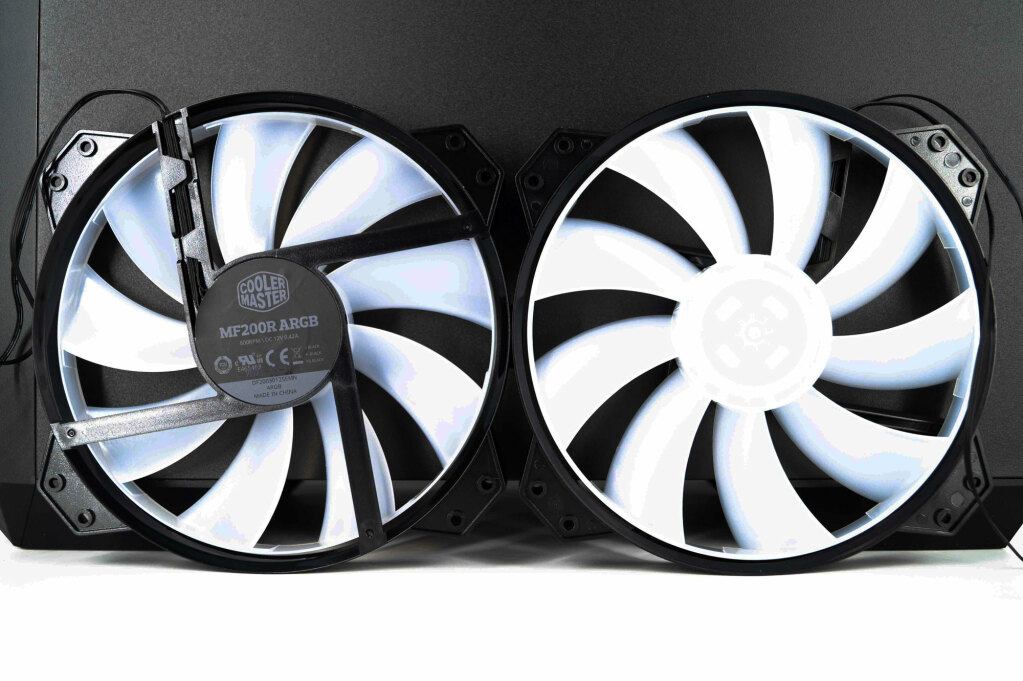

Les ventilateurs de 200 mm sont des MF200R ARGB. Ils tournent à 800 RPM (+/-150). Le flux d’air est de 90.3 CFM (+/-10%), la pression statique de 0.88 mmH2O et un niveau sonore de 28 dBA. Ils ont une prise trois pins.

Passons au montage maintenant !

Pour faire notre test, nous avons donc équipé le Cooler Master HAF 500 de la configuration suivante :

ASRock B550 Steel Legend
AMD Ryzen 5 3600
16 Go HyperX Fury 3200 MHZ DDR4
Sapphire RX 5700 XT Pulse
Fractal Design ion+ 860P
be quiet! Dark Rock 4
SSD Samsung 970 EVO NVMe M.2 1 To

Voici le cache alimentation qui sera situé devant pour ce boîtier. Entièrement en plastique, il est amovible. Il s’enlève en le faisant coulisser vers la droite. Il est fixé au châssis avec une seule vis. Le Cooler Master HAF 500 peut recevoir une alimentation de 180 mm. Les câbles passent par les ouvertures faites dans la paroi du fond. C’est propre !
