ASUS innove avec son écosystème BTF et la carte mère ROG Maximus Z790 Hero BTF, combinant design avant-gardiste et performances. Elle offre un montage simplifié grâce à ses connexions arrière, promettant un intérieur de PC épuré. Équipée d'un refroidissement avancé, de Wi-Fi 7 et de ports PCIe 5.0, cette carte mère vise l'excellence avec un éclairage personnalisable Polymo. Vendue initialement à 799 €, elle est maintenant à 670 €. Découvrons si elle répond à ces promesses élevées.
User Rating:
Be the first one !
ASUS bouscule les conventions avec son écosystème BTF (Back-to-The-Future), une approche innovante qui promet de révolutionner la gestion des câbles et l’esthétique des PC gaming. Au centre de cet écosystème se trouve notre star du jour, la carte mère ROG Maximus Z790 Hero BTF, une solution haut de gamme qui allie performances, compatibilité et design avant-gardiste. Mais cette carte mère est-elle à la hauteur des attentes ?
La ROG Maximus Z790 Hero BTF se distingue d’emblée par son agencement BTF, où les composants se fixent à l’avant et les câbles se branchent à l’arrière. Cette configuration peu conventionnelle est censée faciliter considérablement le montage et la gestion des câbles, pour un rendu final épuré et parfaitement organisé. Reste à voir si cette promesse se vérifie en pratique.
Sur le papier, la carte mère impressionne avec son système de refroidissement robuste, sa connectivité Wi-Fi 7 ultrarapide et ses ports PCIe 5.0, notamment le PCIe x16 5.0 compatible avec les cartes graphiques les plus récentes. De plus, le design discret de la ROG Maximus Z790 Hero BTF est rehaussé par le système d’éclairage Polymo d’asus, qui promet d’ajouter une touche de style personnalisée à votre configuration gaming.
Le voyage retour vers le futur BTF est payant, avec un prix du billet avoisinant les 100 euros. En effet, notre carte du jour était proposée à 799 € lors de son lancement. Actuellement, elle est disponible à 670 € chez Topachat, tandis que le modèle Hero classique est affiché à 570 €. Quant à la variante DARK HERO, elle est vendue à 714 € chez ce même revendeur.
Plongeons donc au cœur de l’écosystème BTF d’ASUS et voyons si cette carte mère révolutionnaire est à la hauteur de ses ambitions. Le futur du PC gaming est peut-être en marche, mais il reste à voir si la ROG Maximus Z790 Hero BTF en sera l’étendard ! C’est parti…
Emballage et contenu de la ROG Maximus Z790 Hero BTF

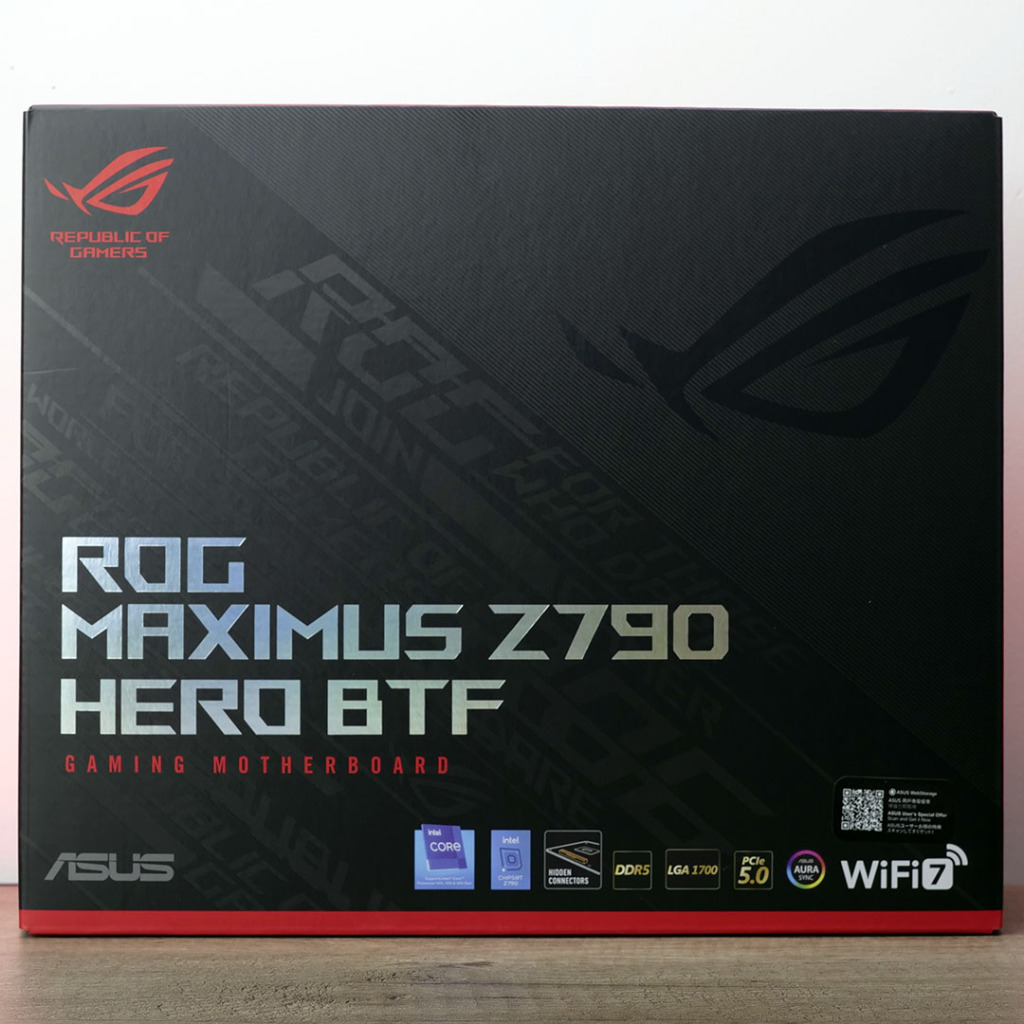

L’emballage en question est sobre et moderne, arborant une dominante noire agrémentée par les nuances de rouge caractéristiques de la marque ROG d’ASUS. Au centre, le nom du modèle « ROG MAXIMUS Z790 HERO BTF » est clairement affiché, indiquant qu’il s’agit d’une carte mère gaming.
Autour de la désignation principale, une série de logos met en avant les caractéristiques techniques clés, notamment la compatibilité avec le chipset Intel Z790, les processeurs Intel Core, la mémoire DDR5, et la norme PCIe 5.0. Le socket LGA 1700 est également valorisé. De plus, l’emballage mentionne la technologie d’éclairage AURA d’ASUS et la compatibilité avec le WiFi 7, essentiels pour la 14ème génération d’Intel. Le design de l’emballage, technique et soigné, cible un public exigeant, en quête de performance et de qualité.

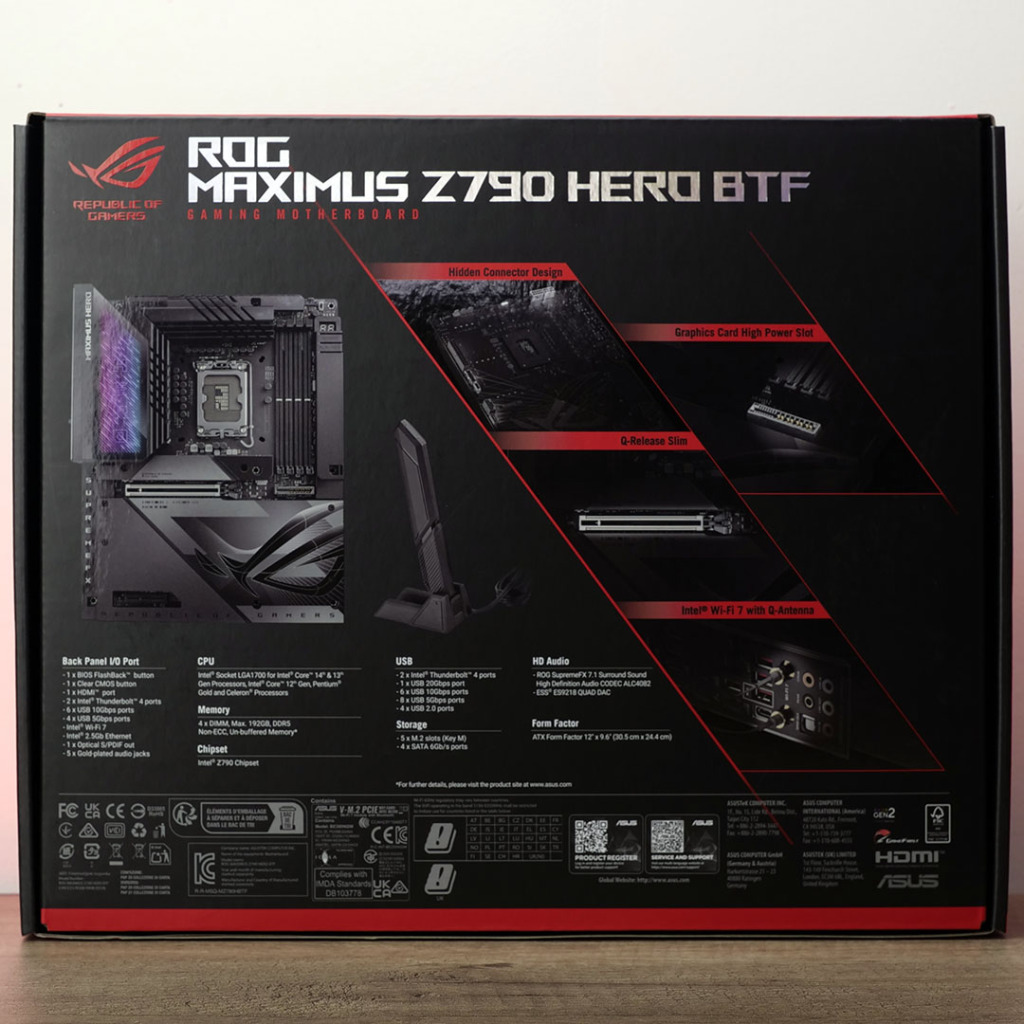

L’arrière de l’emballage offre une présentation détaillée et visuelle des caractéristiques et des innovations de la carte mère ROG Maximus Z790 Hero BTF. Il montre une image grand format de la carte avec des lignes directrices menant à des descriptions de ses différents composants et atouts. Parmi ces caractéristiques, on remarque sans surprise les atout liés au concept BTF, un slot d’alimentation renforcé pour cartes graphiques, et un système de libération simplifiée des slots PCIe.
Le coin inférieur gauche est consacré à une liste technique précise comprenant les spécifications des ports du panneau arrière, le type de CPU supporté, les détails de la mémoire et du chipset, les options USB, les capacités audio HD et le facteur de forme de la carte.
En ouvrant la boîte, notre regard est immédiatement attiré par une superbe présentation All Black qui inspire le coté premium. Le slogan « FOR THOSE WHO DARE » en rouge, reflète l’identité de la marque et l’esprit du produit.

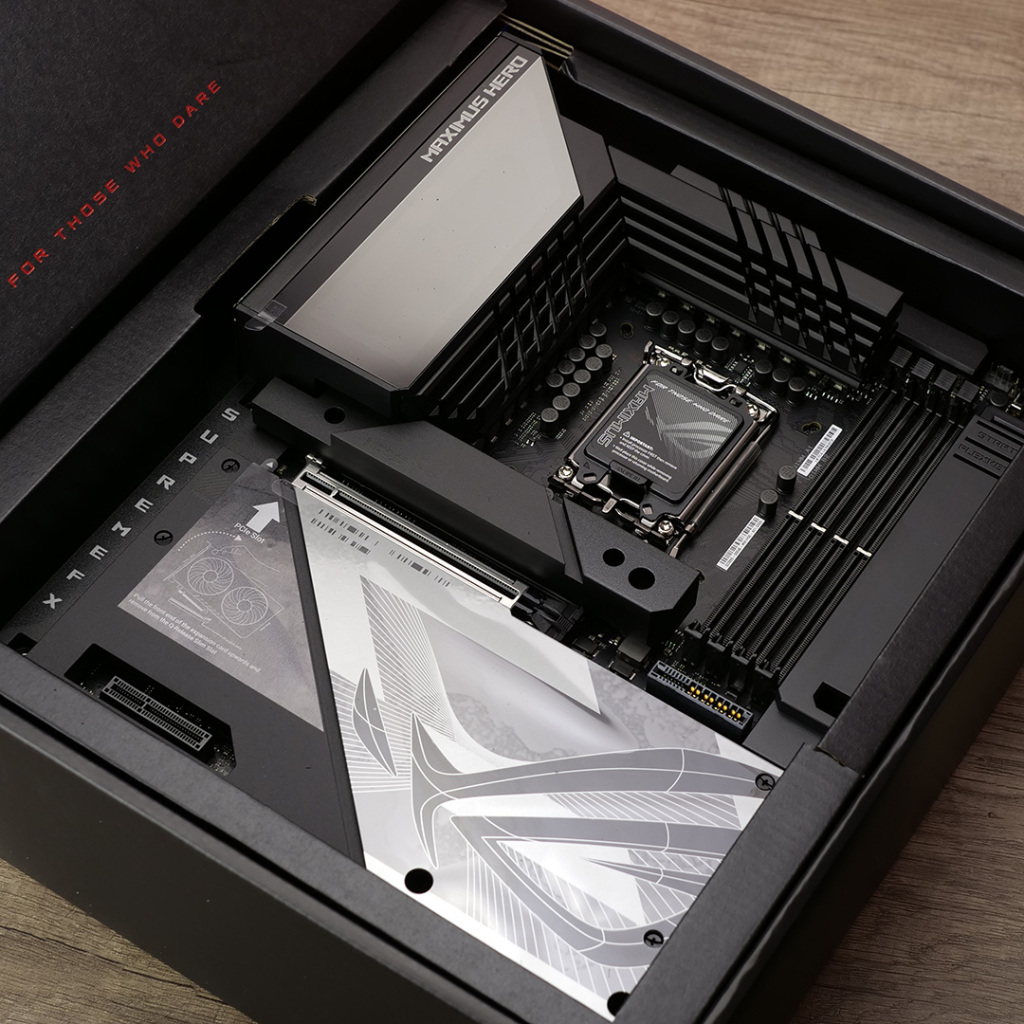

Ensuite, on découvre la carte mère ROG Maximus Z790 Hero BTF soigneusement présentée, soulignant l’attention portée à la fois à l’esthétique et à la sécurité du composant. La carte est noire, avec des dissipateurs de chaleur proéminents et des motifs argentés et graphiques qui correspondent au thème de la série ROG.
Dans les compartiments inférieurs, vous trouverez un généreux bundle d’accessoires, comprenant :
1 x câble d’extension ARGB RGB
4 x câbles SATA 6 Gb/s
1 x pad thermique pour M.2
1 x support pour ventilateur DDR5
1 x antenne WiFi ASUS Q-Antenna
3 x ensembles de plaques arrière Q-Latch pour M.2
3 x ensembles de caoutchoucs pour plaques arrière M.2
1 x connecteur Q
1 x autocollant ROG
1 x porte-clés ROG
1 x emballage en caoutchouc M.2
1 x carte VIP ROG
1 x clé USB avec utilitaires et pilotes
1 x guide de démarrage rapide

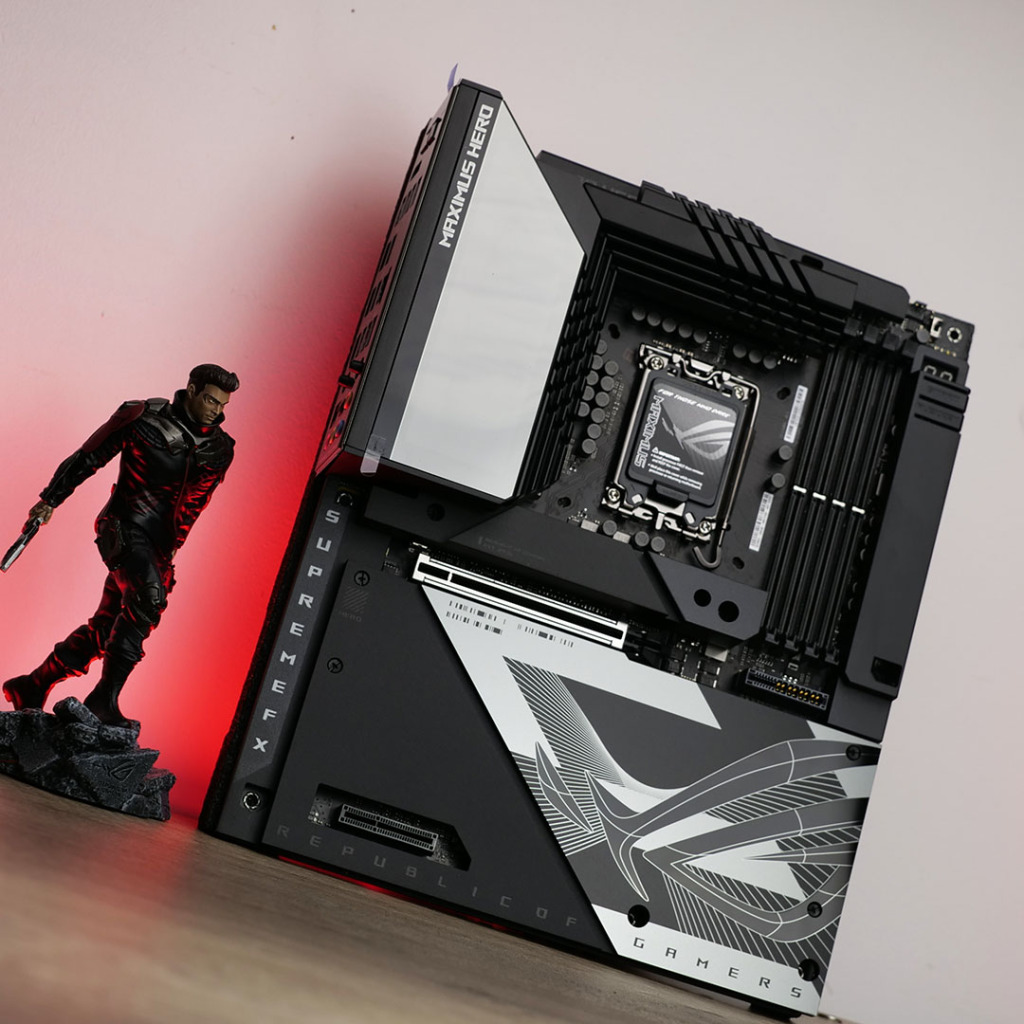

ROG Maximus Z790 Hero BTF en détail
Contrairement aux cartes mères classiques où tout se présente d’un seul côté, les cartes mères BTF d’ASUS inversent ce paradigme vieux de plusieurs décennies. Désormais, les composants soudés se fixent à l’avant tandis que les câbles se branchent à l’arrière. Cette configuration rend le montage plus facile en réduisant les obstructions et en facilitant l’accès aux connecteurs, même dans les recoins les plus profonds du châssis.
Esthétique BTF
La ROG Maximus Z790 Hero BTF, joyau de la gamme ASUS, appartient à l’illustre série Hero qui comprend maintenant trois modèles, incluant la Hero classique et la Dark Hero, introduite fin 2023.
Cette carte mère, empruntant son design et ses fonctionnalités au modèle ROG Maximus Z790 Dark Hero, se distingue par son esthétique sombre, ses panneaux renforcés et ses volumineux dissipateurs thermiques VRM. Elle est sublimée par un éclairage Polymo sur le capot de l’I/O, créant un jeu lumineux à travers une double couche d’éclairage RGB qui met en valeur le design emblématique de ROG.
L’armure de la ROG Maximus Z790 Hero BTF s’étend désormais jusqu’aux coins inférieurs du PCB, offrant une protection presque totale, une nette évolution par rapport aux modèles traditionnels où l’armure doit céder la place aux connecteurs nécessaires. Les contours sont plus précis et le design a été soigneusement peaufiné pour une impression visuelle saisissante.
À l’arrière de la carte, la révolution est palpable : la back-plate traditionnelle des cartes mères ROG a été retirée, faisant place à une innovation audacieuse avec le concept BTF. Le PCB, d’un noir profond et élégant, est rehaussé par des connecteurs désormais repositionnés à l’arrière, une modification qui souligne l’engagement d’ASUS envers l’avant-garde technologique.
Le PCB de la carte mère ROG Maximus Z790 Hero BTF arbore un design influencé par l’esthétique synthwave des années 1980, caractérisé par un entrelacs de lignes évoquant les paysages numériques typiques de ce mouvement. Au centre du PCB, le logo ROG est stratégiquement placé, rappelant la grandeur des corps célestes comme la lune ou le soleil, souvent présents dans les visuels synthwave.
Cette inspiration n’est pas anodine ; elle reflète une aspiration à encapsuler l’enthousiasme technologique de l’époque, illustré par des icônes culturelles telles que « Back to the Future ». Ce film combine nostalgie et innovation, des éléments qui continuent d’inspirer le design moderne et sont clairement manifestes dans la conception de cette carte mère.
BTF avancé
ASUS propose deux variantes de son système BTF : standard et avancé. Avec un boîtier et une carte mère BTF standard comme la TUF Gaming B760M-BTF WiFi D4 (présentée lors de notre test du ASUS A21, boitier M-Atx BTF), il est possible de dissimuler tous les câbles reliés directement à la carte mère (alimentation, SATA, ventilateurs, panneau avant, I/O).

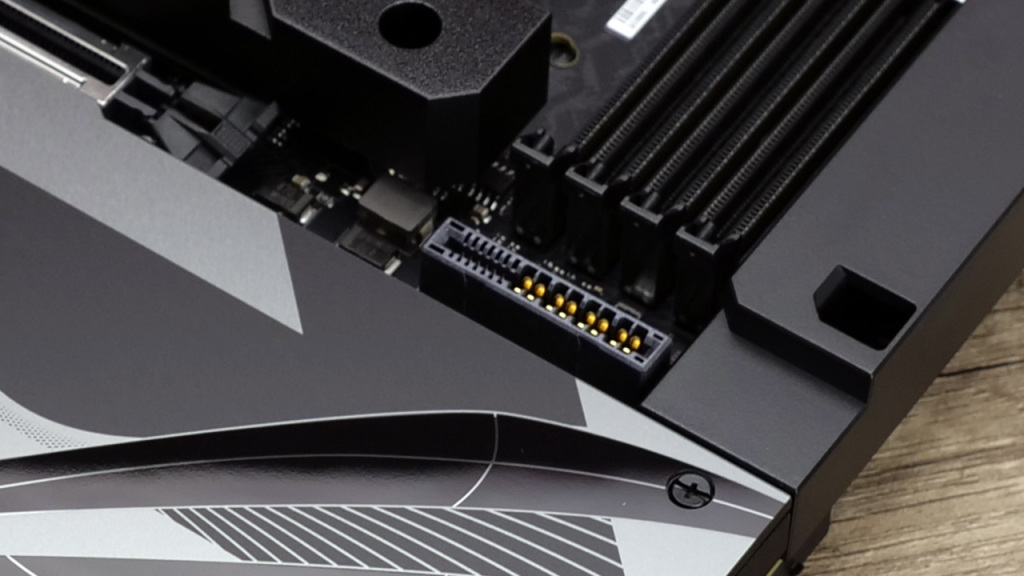

La version Advanced BTF va encore plus loin en intégrant un connecteur d’alimentation haute puissance (600 Watts) pour les cartes graphiques compatibles, éliminant ainsi le besoin d’un câble PCIe séparé.
Ce connecteur innovant est alimenté par un connecteur 12V-2×6 situé sur le côté arrière, une configuration parfaitement conforme à la norme BTF.
CARACTÉRISTIQUES INTUITIVES DE LA ROG MAXIMUS Z790 HERO BTF
La ROG Maximus Z790 Hero BTF est équipée de caractéristiques conçues pour améliorer l’expérience de montage et d’utilisation, rendant le processus aussi intuitif et sans tracas que possible. Ces caractéristiques intuitives de la ROG Maximus Z790 Hero BTF (BIOS FLASHBACK& CLEAR CMOS, Q-LED, Q-CODE, Q-ANTENNA, M2 Q-LATCH et SLOT PCIE Q-RELEASE SLIM) démontrent l’engagement d’ASUS à faciliter la vie des utilisateurs, depuis le montage initial jusqu’à l’entretien régulier et l’optimisation de leur système. Nous allons le découvrir au fur et à mesure de l’avancement dans notre article.
Détails sur l’alimentation de la ROG MAXIMUS Z790 HERO BTF
La carte mère ROG Maximus Z790 Hero BTF est conçue avec des technologies avancées pour répondre aux besoins des overclockeurs.

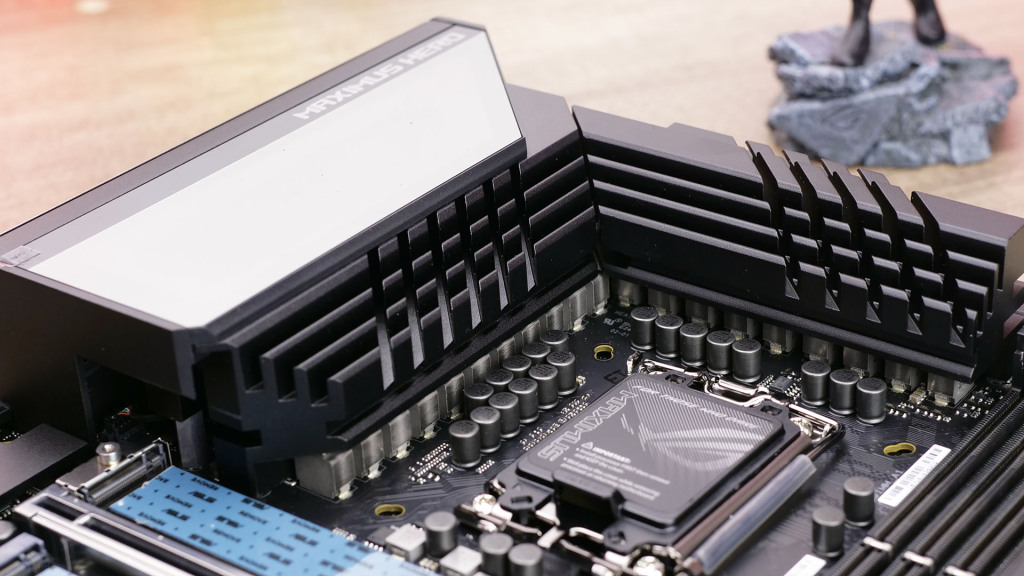

Pour garder au frais tout cela, ASUS a conçu un dissipateur massif pour les VRM, il recouvre les MOSFET et les chokes qui se relie au cache E/S en aluminium via un caloduc intégré pour augmenter la taille et la surface de dissipation.

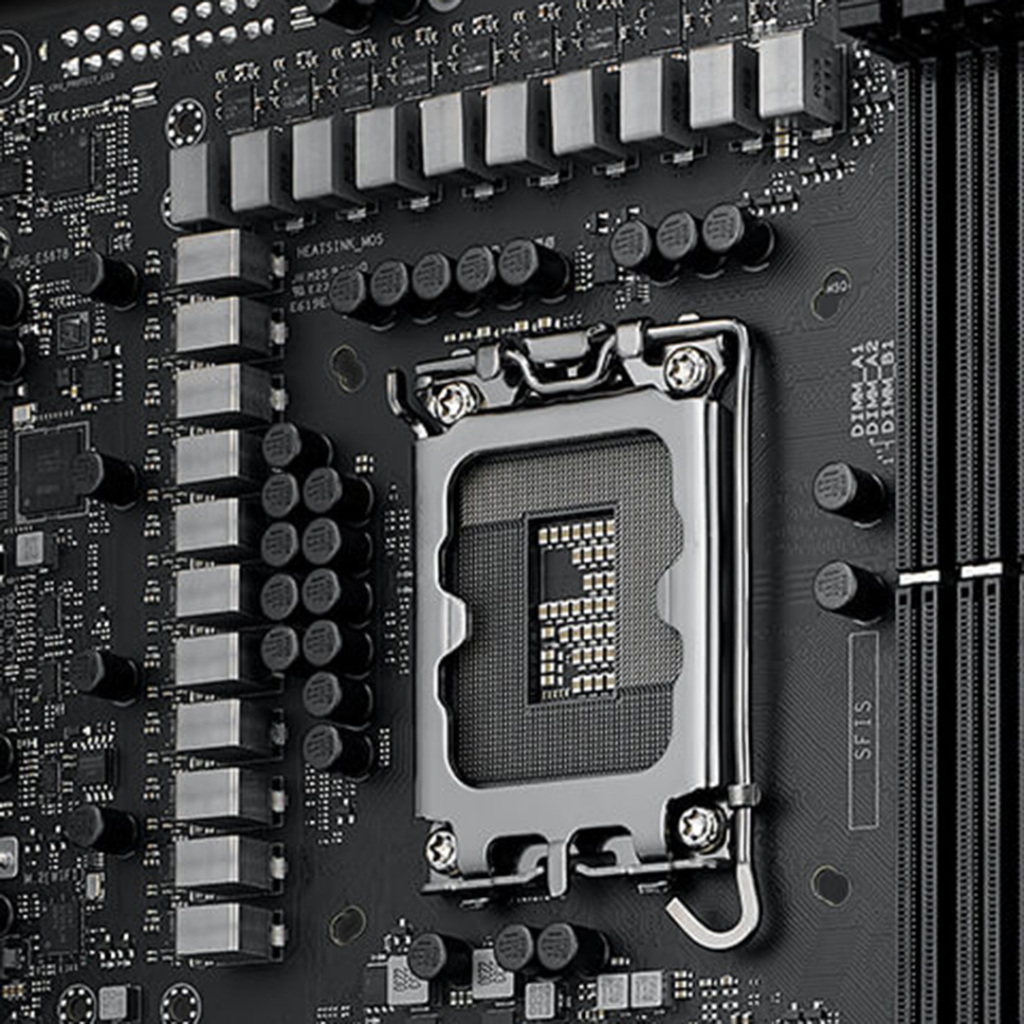

VRM (Voltage Regulator Module)
La carte utilise une architecture VRM avancée avec des phases d’alimentation unifiées pour répondre aux exigences des processeurs modernes. Cette conception permet de passer rapidement d’un mode peu énergivore à un mode de haute performance, garantissant ainsi une gestion efficace de l’alimentation et de meilleures performances thermiques.

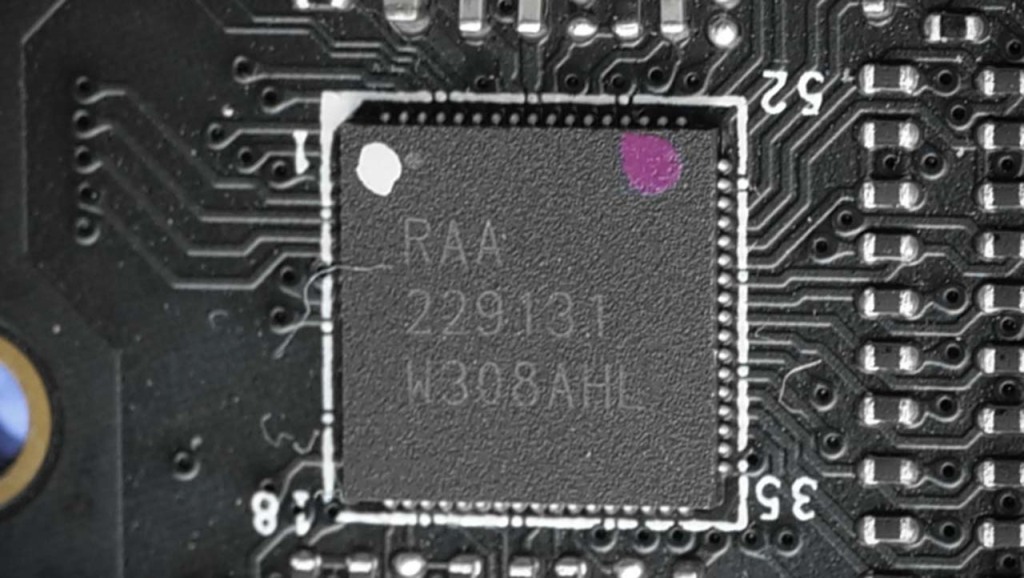

Le VRM est composé de 20+1+2 phases. ASUS utilise un contrôleur PWM Renesas RAA229131 pour commander le VRM ASUS ROG Maximus Z790 Extreme.
Les 20 phases Vcore de la carte utilisent des étages d’alimentation Renesas ISL99390, chacun capable de supporter jusqu’à 90 A de courant continu. Un contrôleur MP2940A de Monolithic Power System gère le Vccsa (auxiliaire).
Le VCCAUX du processeur est contrôlé par un PWM Monolithic Power Systems M2940A avec deux étages MP86992 de 70 A chacun. Le contrôleur Renesas RAA229131 permet une sortie totale de 2000 A, dont 1800 A sont dédiés au Vcore.
Il est intéressant de noter qu’elle partage le même nombre de phases avec la ROG Z790 Formula. Toutefois, la ROG Z790 Formula se distingue en proposant des phases à 105A, offrant ainsi une capacité supérieure pour gérer des charges plus élevées et garantir une meilleure performance énergétique. Au sommet de la hiérarchie, nous trouvons également la ROG Z790 Extreme et la ROG Z790 APEX Encore, chacune dotée de 24 phases d’alimentation à 105A.
Cette configuration supérieure positionne ces modèles comme des options encore plus robustes pour les overclockeurs les plus exigeants, assurant non seulement une distribution d’énergie plus efficace mais aussi des performances thermiques optimales même sous des charges extrêmes. Ces distinctions mettent en lumière une hiérarchie claire au sein de la gamme ROG, avec des options variées adaptées aux différents niveaux de besoin et de performance attendus par les utilisateurs.

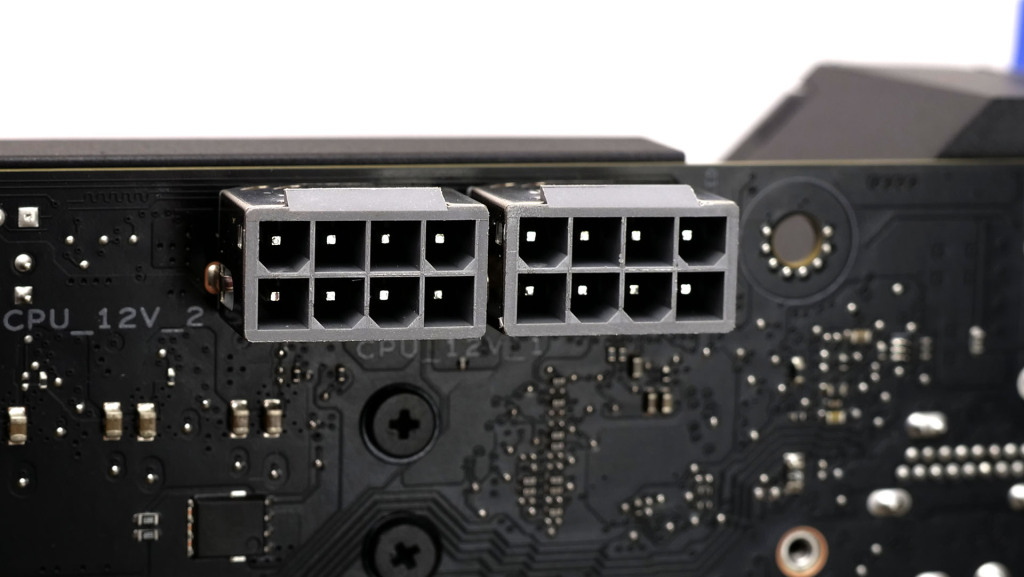

Connecteurs d’Alimentation ProCool II
Pour garantir une connexion fiable et adaptée aux lignes d’alimentation EPS de 12 V, la carte mère est équipée de connecteurs ProCool II à 8 + 8 broches, qui renforcent la stabilité et optimisent la distribution d’énergie. Conformes à la norme BTF, ces connecteurs sont astucieusement positionnés à l’arrière pour une meilleure organisation interne.

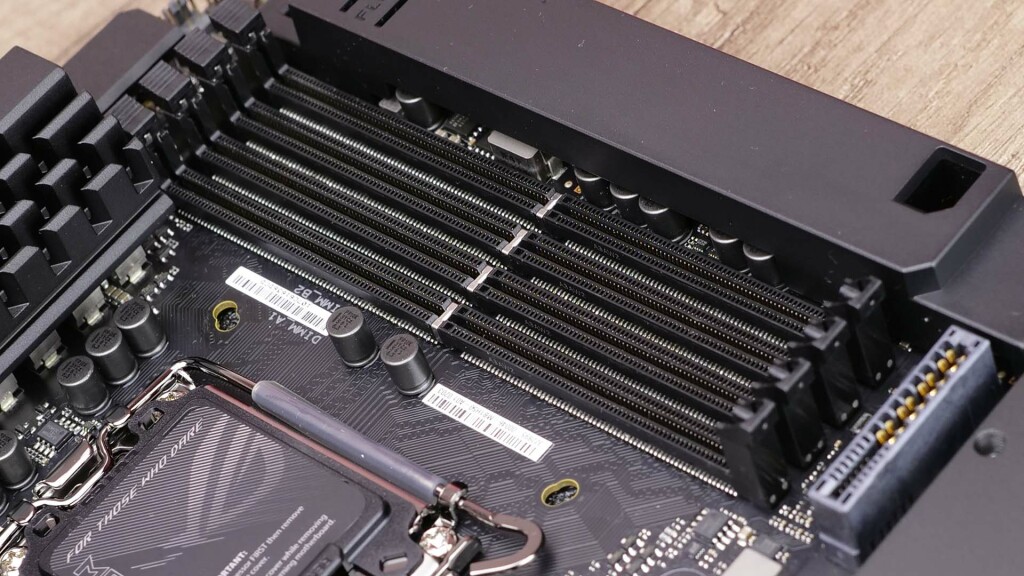

ROG Maximus Z790 Hero BTF : Support DDR5 8000 MHz !
Compatibilité Avancée avec la DDR5
Notre ROG Maximus Z790 Hero BTF est certifiée pour une compatibilité avec les kits de mémoire DDR5 de 8000+ MHz (OC) en Dual channel, établissant un nouveau standard de performance pour les cartes mères avec 4 emplacements DIMM. Cette capacité permet aux utilisateurs exigeants d’exploiter la vitesse extrême de la DDR5, offrant ainsi une amélioration notable de la bande passante et de la réactivité du système.
Capacités d’Extension de Mémoire Améliorées
Initialement conçue pour supporter 128 Go de mémoire, la capacité a été augmentée à 192 Go. Depuis le 15 mars 2024, une mise à jour du BIOS a permis aux modèles à quatre emplacements DIMM de gérer jusqu’à 256 Go de mémoire. Cette extension significative de capacité rend la ROG Maximus Z790 Hero BTF particulièrement attractive pour les professionnels de la création, les développeurs de logiciels et les joueurs qui nécessitent des volumes élevés de RAM pour leurs applications gourmandes.
Avantages pour les Overclockeurs et les Professionnels
L’augmentation de la capacité de mémoire, combinée à la compatibilité avec les fréquences extrêmement élevées de DDR5, place la ROG Maximus Z790 Hero BTF comme une option de premier choix pour les overclockeurs et les utilisateurs professionnels. La flexibilité offerte par la mise à jour du BIOS et la prise en charge des dernières innovations en termes de mémoire DDR5 permettent une personnalisation et une optimisation sans précédent des performances du système.
ASUS Enhanced Memory Profile II (AEMP II)
AEMP II est une fonction avancée qui permet de dépasser les limitations imposées par les profils XMP ou EXPO standards, en ajustant finement les paramètres de la mémoire pour obtenir des performances optimales. Cette fonction est particulièrement utile pour les configurations mémoire non uniformes, car elle peut harmoniser les performances entre différents modules.

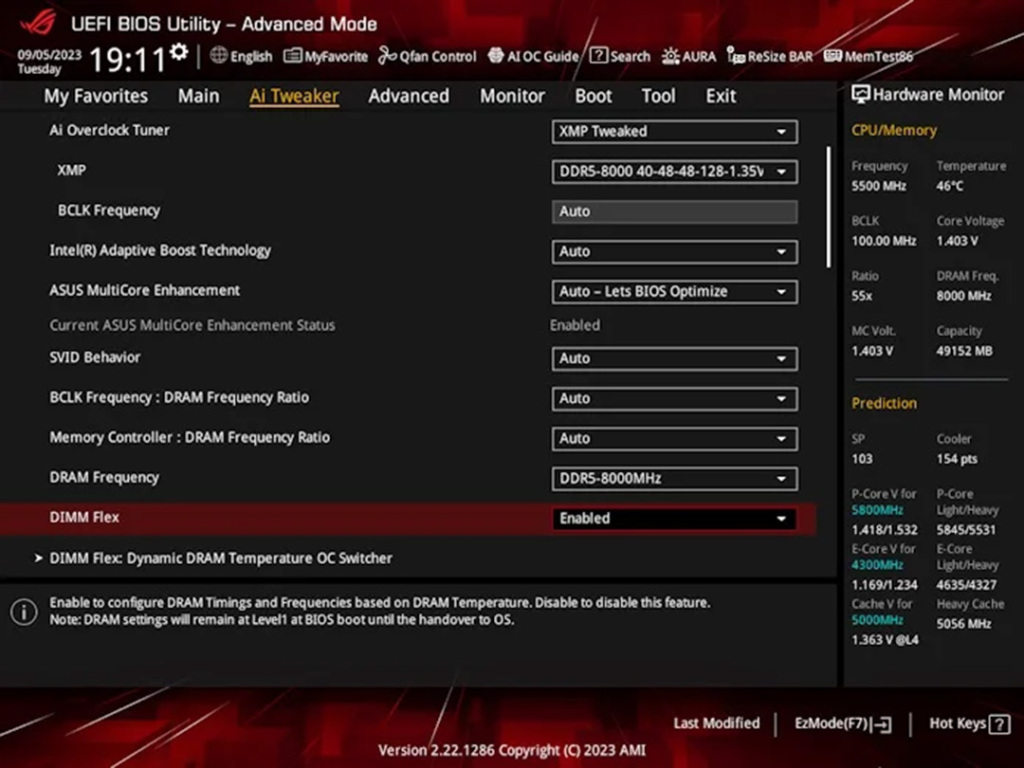

DIMMFLEX
La technologie DIMM Flex d’ASUS s’avère révolutionnaire, permettant d’ajuster dynamiquement la fréquence de la mémoire RAM en fonction de la température détectée par un capteur thermique. Cette capacité d’adaptation assure non seulement une stabilité accrue mais aussi des performances optimales des modules DDR5, cruciales notamment dans les jeux à haute exigence graphique comme Metro Exodus.
Pour profiter de DIMM Flex, il est essentiel de disposer d’une carte mère ASUS Z790, spécialement équipée pour supporter cette technologie avancée comme notre Z790 Hero BTF. Les configurations via le BIOS offrent une personnalisation poussée, essentielle pour les utilisateurs cherchant à maximiser chaque aspect de leur système. L’efficacité de la gestion thermique est plus pertinente que jamais, affectant directement la longévité et l’efficacité des composants.

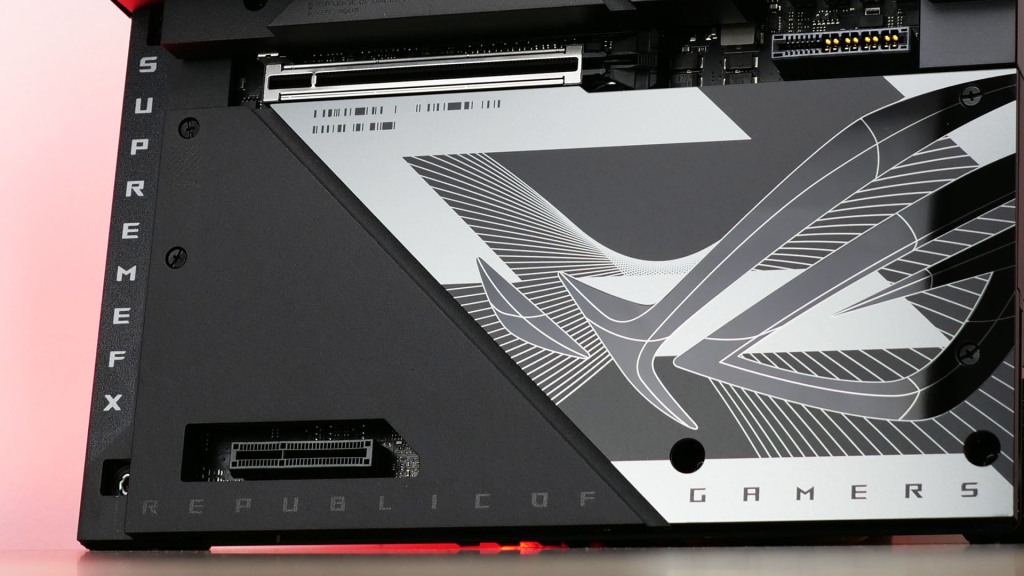

Slots d’expansion : Un seul slot PCIe 5.0 x16 !
Support Avancé pour la Technologie PCIe
La ROG Maximus Z790 Hero BTF est équipée de slots d’expansion qui embrassent la dernière technologie PCIe pour maximiser les performances des composants de haute vitesse. La carte dispose d’un slot PCIe 5.0 x16 qui peut fonctionner en mode x16 ou x8, offrant une bande passante substantielle pour les cartes graphiques les plus puissantes ou d’autres périphériques PCIe à haute vitesse.
Ce slot est directement connecté aux processeurs Intel Core de 14e, 13e et 12e génération, garantissant une performance optimale sans goulot d’étranglement.
Asus SafeSlot
Il profite de la technologie SafeSlot d’ASUS. En effet, c’est un port PCIe renforcé, conçu pour résister à l’arrachement des cartes graphiques. Ce slot est renforcé par un métal et ancré solidement au circuit imprimé avec des points de soudure supplémentaires.
Comme vu plus haut, la ROG Maximus Z790 Hero BTF intègre le PCIe Q-Release Slim d’ASUS, facilitant le retrait des cartes graphiques sans manipulations complexes. Il suffit d’incliner la carte vers le mécanisme pour la libérer automatiquement, simplifiant les mises à niveau et la maintenance.
Flexibilité et Compatibilité
En complément du slot PCIe 5.0, la carte mère inclut également un slot PCIe 4.0 x4 fourni par le chipset Intel Z790. Cette configuration offre une flexibilité supplémentaire pour connecter d’autres cartes d’expansion comme des SSD NVMe, des cartes réseau ou des cartes son, tout en maintenant d’excellentes vitesses de transfert.
Pour les utilisateurs cherchant à maximiser le potentiel de leur configuration, il est important de noter que le slot PCIe 5.0 x16 peut se limiter à x8 lorsque le slot M.2_1 est utilisé, ce qui est crucial pour planifier une configuration équilibrée entre stockage et puissance graphique.
Changements Stratégiques et Esthétiques dans la Configuration PCIe

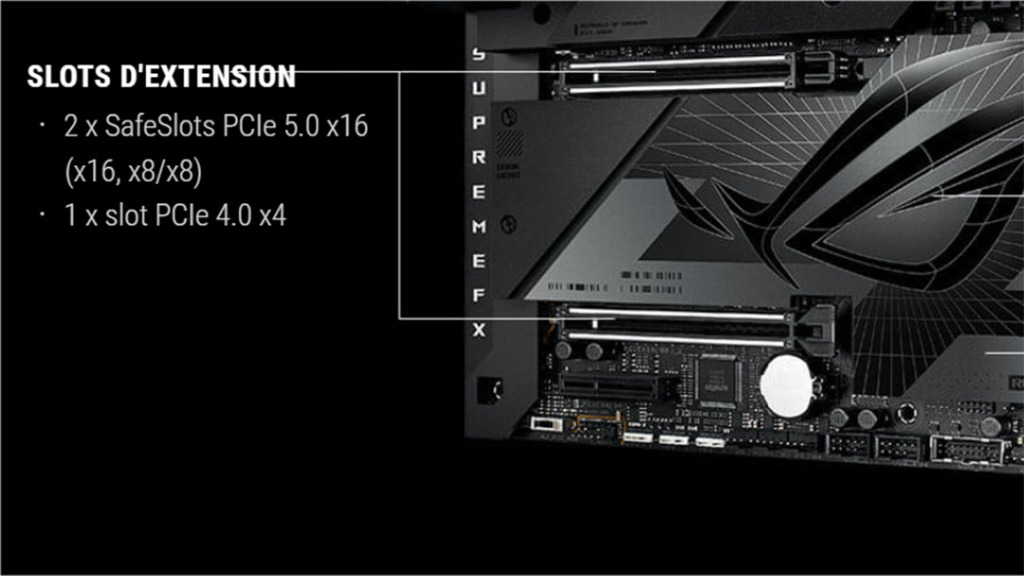

La comparaison entre la ROG Maximus Z790 Hero BTF et la ROG Maximus Z790 Dark Hero révèle des choix stratégiques et esthétiques notables de la part d’ASUS. Tandis que la Dark Hero offrait deux slots PCIe 5.0 x16, facilitant des configurations en x16 ou x8/x8 pour les utilisateurs exigeant des configurations multi-GPU, la Hero BTF est équipée d’un unique slot PCIe 5.0 x16.
Cette configuration simplifiée peut être partiellement attribuée au concept BTF, qui vise à offrir un design plus épuré et une esthétique plus minimaliste. Ce choix esthétique ne se limite pas seulement à l’apparence mais influence également la fonctionnalité en privilégiant un espace moins encombré, potentiellement améliorant le flux d’air et la gestion thermique au sein du boîtier.
Implications de la Gestion de Bande Passante
Pour la Dark Hero, l’activation du slot M.2_1 entraîne la désactivation de PCIEX16(G5)_2 et réduit la capacité du PCIEX16(G5)_1 à x8. Cette gestion de la bande passante est similaire dans la Hero BTF, mais le fait de n’avoir qu’un seul slot PCIe 5.0 x16 réduit les complications liées à la gestion des périphériques M.2 haut débit et des cartes graphiques avancées, facilitant ainsi la configuration pour les utilisateurs qui privilégient un seul GPU puissant.
Avis sur les Choix d’ASUS
Les ajustements dans la configuration des slots PCIe entre la Dark Hero et la Hero BTF reflètent une approche stratégique et esthétique d’ASUS pour cibler différents segments d’utilisateurs. La Hero BTF, avec son Hidden-connector design, semble optimisée pour les utilisateurs qui apprécient un design plus épuré et un environnement moins encombré, tout en maintenant de hautes performances pour un seul GPU, tandis que la Dark Hero pourrait être préférée par ceux qui ont besoin de configurations multi-GPU plus robustes.
Capacités Étendues de Stockage de la ROG Maximus Z790 Hero BTF
Richesse des Options de Stockage M.2 et SATA
La ROG Maximus Z790 Hero BTF marque une étape importante en matière de solutions de stockage grâce à son vaste choix de connecteurs. Elle est équipée de cinq slots M.2 et de quatre ports SATA 6Gb/s, offrant ainsi une grande flexibilité pour les configurations de stockage. Que ce soit pour des applications de gaming de haute intensité, des tâches de création de contenu lourd ou des configurations de serveur à domicile, la Hero BTF peut gérer de vastes quantités de données à des vitesses exceptionnelles.
Détails sur les Slots M.2
M.2_1 slot (Key M) : Supporte les tailles 2242, 2260, 2280, et 22110 et fonctionne en mode PCIe 5.0 x4, offrant ainsi la plus haute vitesse disponible pour les SSD NVMe modernes. Cela est particulièrement bénéfique pour les utilisateurs qui cherchent à maximiser les performances de lecture/écriture pour des tâches gourmandes comme l’édition vidéo ou le chargement rapide des jeux.
M.2_2 slot (Key M) : Supporte les tailles 2242, 2260, et 2280, fonctionnant en mode PCIe 4.0 x4. Ce slot offre des vitesses élevées pour les SSD et est idéal pour des applications nécessitant un accès rapide aux données.
M.2_3, M.2_4, et M.2_5 slots (Key M) : Tous de taille 2280 et fonctionnent également en mode PCIe 4.0 x4. Ces slots offrent une grande capacité d’extension pour le stockage, permettant aux utilisateurs de déployer plusieurs disques pour la redondance, le cache ou pour séparer les types de données.
Les 5 emplacements sont équipés du système Q-Latch, qui permet d’installer ou de remplacer un disque SSD M.2 sans outils. Ce dispositif utilise un mécanisme de verrouillage simple qui sécurise le disque sans nécessiter de vis.
Gestion des Ports SATA

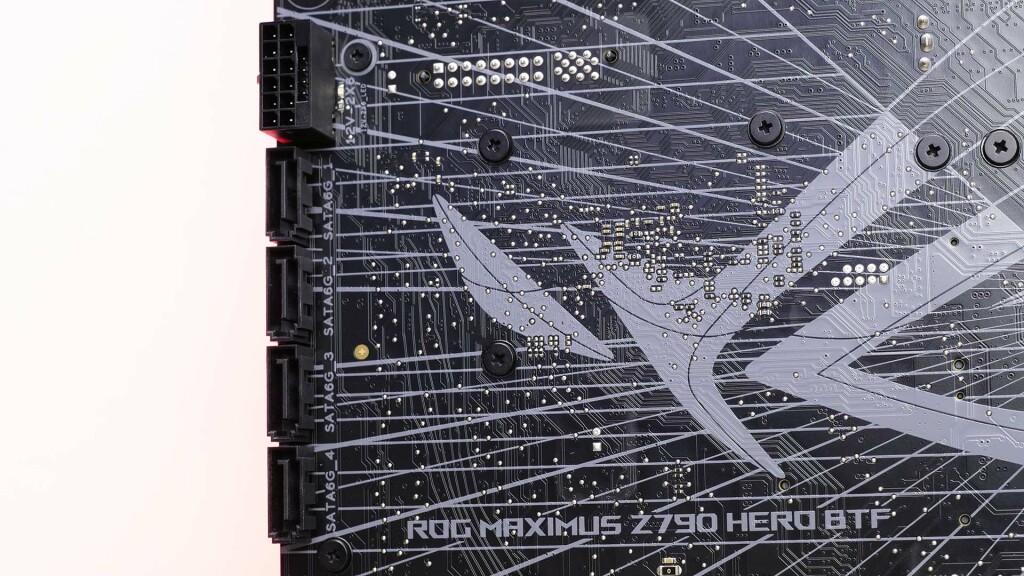

En plus des slots M.2, la Hero BTF dispose de quatre ports SATA 6Gb/s qui fournissent des options de stockage traditionnelles fiables pour les disques durs et les SSD. Ces ports sont parfaits pour le RAID, supporté par la technologie Intel® Rapid Storage Technology, qui permet des configurations RAID 0, 1, 5, et 10 tant sur les liaisons PCIe que SATA, améliorant la performance et la redondance des données.
Interaction entre Stockage M.2 et Slots PCIe
Il est important de noter que l’utilisation du slot M.2_1 peut influencer la bande passante disponible pour le slot PCIEX16(G5)_1, qui sera réduit à x8. Ce partage de bande peut être crucial pour les utilisateurs planifiant une configuration équilibrée entre stockage haute vitesse et performance graphique.
Avis sur Options de Stockage de la Hero BTF
La ROG Maximus Z790 Hero BTF est donc une plateforme exceptionnellement versatile pour le stockage, adaptée à une large gamme d’applications, des systèmes de jeu ultra-performants aux stations de travail lourdes en traitement de données. La multitude d’options de stockage M.2 et SATA intégrées offre non seulement des vitesses impressionnantes mais aussi une capacité d’adaptation importante pour les besoins futurs d’expansion.

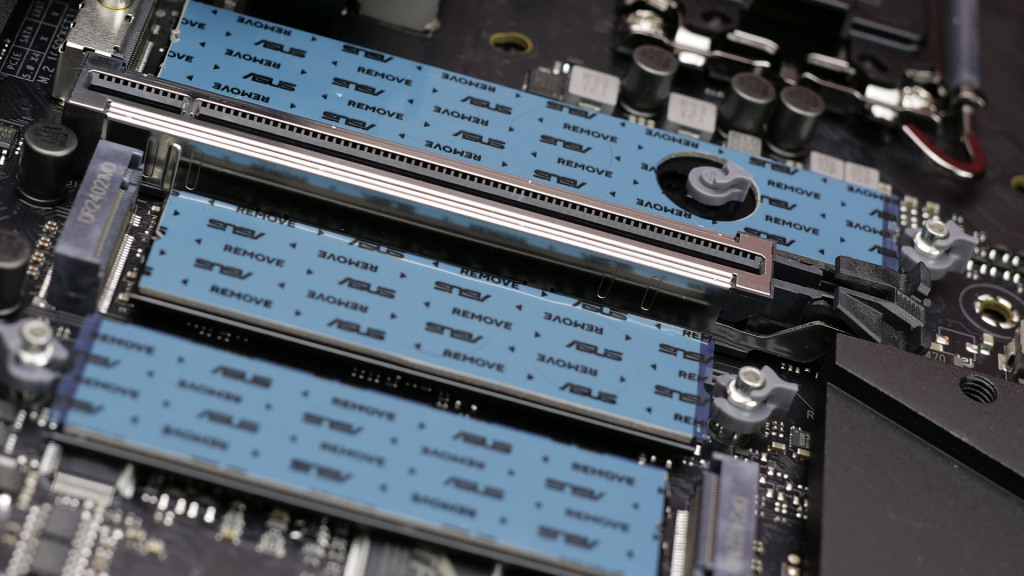

Gestion Thermique Avancée pour le Stockage M.2 sur la ROG Maximus Z790 Hero BTF
Dissipateurs Thermiques Innovants pour M.2
La ROG Maximus Z790 Hero BTF ne se contente pas d’offrir une pléthore d’options de stockage, elle apporte également des solutions thermiques avancées pour garantir la performance optimale et la durabilité des SSD M.2.
Équipée de grands dissipateurs en aluminium, la carte mère assure une excellente dissipation de la chaleur sur les disques M.2 montés, crucial pour maintenir des vitesses élevées et la stabilité du système sous charge.
Trois des cinq slots M.2 de la Hero BTF sont équipés de plaques arrière dédiées qui offrent une dissipation de chaleur supplémentaire.
Ces plaques jouent un rôle important dans le maintien de la température des SSD à un niveau optimal, ce qui est particulièrement important lors de l’utilisation de disques à haute performance qui peuvent générer beaucoup de chaleur lors de transferts de données intensifs.
Refroidissement Spécialisé pour le Slot PCIe 5.0

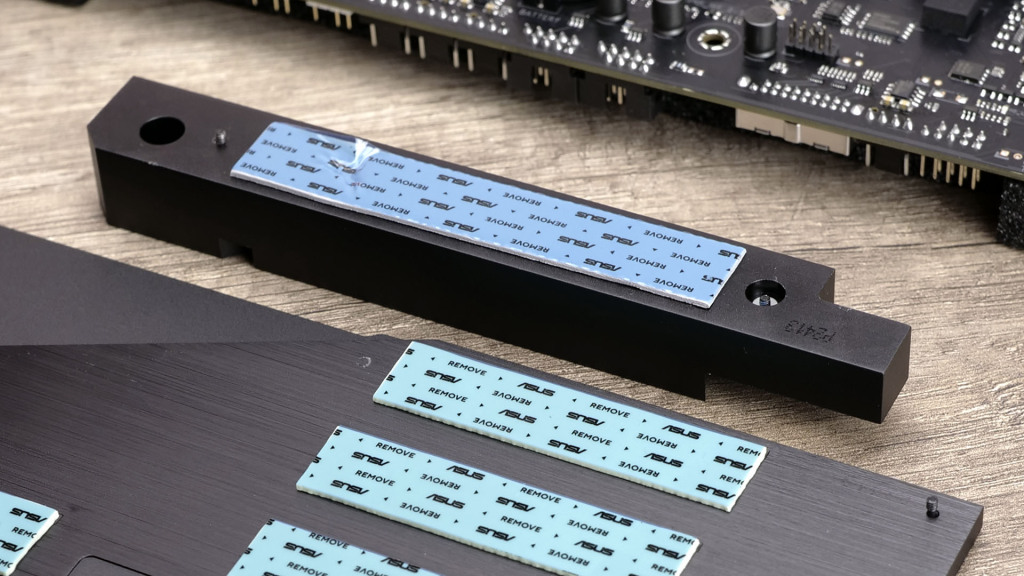

Le slot M.2_1, qui supporte la dernière norme PCIe 5.0 x4 et offre les vitesses les plus élevées disponibles, bénéficie d’un dissipateur thermique séparé et plus épais. Ce design est spécifiquement conçu pour gérer la chaleur plus élevée produite par les SSD PCIe 5.0, qui peuvent atteindre des vitesses de transfert considérablement plus élevées par rapport à leurs prédécesseurs.
Ce refroidissement amélioré est essentiel pour prévenir les throttling thermiques et pour garantir que les performances du SSD ne soient pas entravées par des températures excessives.
Impact des Solutions Thermiques sur les Performances
La gestion efficace de la chaleur est essentielle pour maintenir les performances des SSD, surtout dans des environnements d’utilisation intensifs comme le gaming, l’édition de vidéo et les applications de rendu. Les solutions thermiques de la ROG Maximus Z790 Hero BTF assurent que les utilisateurs peuvent exploiter pleinement le potentiel de leur matériel sans craindre les baisses de performance dues à la surchauffe.
Avis sur les Capacités Thermiques de la Hero BTF
Avec ses solutions thermiques robustes pour les slots M.2, la ROG Maximus Z790 Hero BTF se positionne comme une carte mère idéale pour les utilisateurs qui cherchent non seulement une capacité de stockage étendue et rapide, mais aussi une fiabilité accrue dans la gestion de la chaleur. Cela démontre l’engagement d’ASUS à fournir des produits non seulement puissants mais aussi bien équipés pour répondre aux exigences des technologies les plus récentes.
ROG Maximus Z790 Hero BTF : Air-cooling & Water-cooling
La carte mère ROG Maximus Z790 Hero BTF se distingue par ses capacités de gestion thermique avancées, conçues pour répondre aux exigences des configurations les plus puissantes et les plus chargées.
Contrôle Précis du Refroidissement

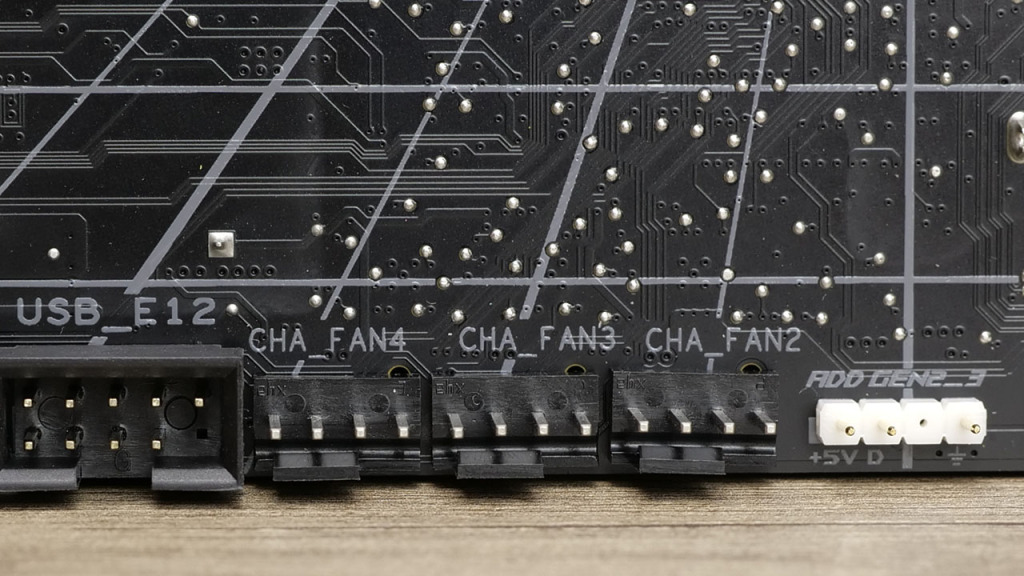

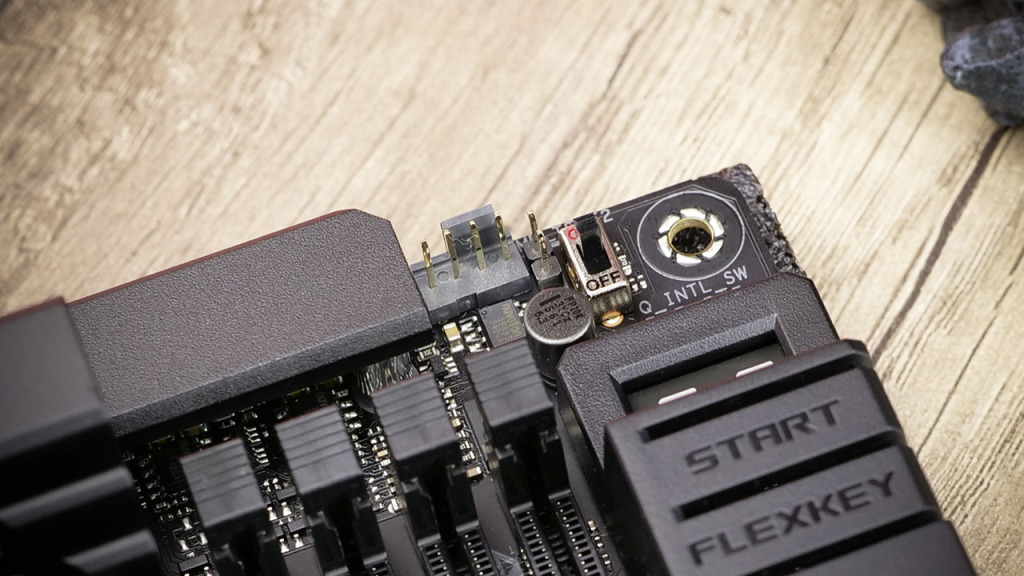

Equipée de 7 connecteurs PWM dont 6 placés à l’arrière et un seul sur la face avant, cette carte mère permet un contrôle détaillé et précis du refroidissement. Chaque connecteur de ventilateur peut être ajusté indépendamment via trois capteurs thermiques, permettant ainsi d’adapter le refroidissement en fonction de la charge de travail du système. Les utilisateurs peuvent configurer ces paramètres via l’utilitaire Fan Xpert 4 inclus ou directement depuis le BIOS UEFI pour une intégration transparente.
Connecteurs pour Ventilateurs à 4 Broches
La Maximus Z790 Hero BTF est équipée d’une paire de connecteurs dédiés au ventilateur du CPU et de quatre connecteurs supplémentaires pour les ventilateurs du châssis. Chaque connecteur supporte l’auto-détection des ventilateurs PWM ou DC, offrant ainsi une flexibilité maximale pour diversifier les configurations de refroidissement selon les besoins.
Support pour Pompes de Refroidissement Liquide
Pour les amateurs de refroidissement liquide, un connecteur dédié pour pompe tout-en-un est également disponible. Ce connecteur PWM/DC supplémentaire est spécialement conçu pour offrir un contrôle optimal des systèmes de refroidissement à eau, assurant une gestion efficace de la température même lors des sessions intensives de gaming ou de calcul.
Ces fonctionnalités de gestion thermique avancée assurent que la ROG Maximus Z790 Hero BTF reste froide sous pression, maximisant ainsi la performance et la stabilité du système pour une expérience utilisateur sans compromis.
Avancées en Connectivité Réseau sur la ROG Maximus Z790 Hero BTF
Connectivité Ethernet et Protection ASUS LANGuard
La ROG Maximus Z790 Hero BTF est équipée d’une interface Ethernet Intel® 2.5Gb, offrant des vitesses de connexion robustes et fiables adaptées pour des jeux à faible latence, des transferts de fichiers rapides et un streaming vidéo en haute résolution. La technologie ASUS LANGuard apporte une protection supplémentaire contre les surtensions et renforce la tolérance aux charges électrostatiques et aux surcharges de courant, garantissant ainsi une connectivité réseau plus sûre et plus stable.
Révolution Wi-Fi 7 et Bluetooth 5.4
Wi-Fi 7 : La Nouvelle Frontière en Connectivité Sans Fil
La Hero BTF intègre le chipset Wi-Fi 7, supportant la nouvelle bande de fréquence de 6 GHz avec une bande passante ultra-large de 320 MHz et la technologie 4096 QAM. Cela permet de multiplier par 2,4 les vitesses par rapport au Wi-Fi 6E, propulsant les performances du réseau sans fil pour supporter les applications les plus exigeantes en bande passante, comme le gaming en haute résolution, le streaming 4K/8K et les dispositifs IoT industriels.
Le système Multi-Link Operation (MLO) offre une connexion Wi-Fi plus stable et une latence réduite, optimisant l’expérience utilisateur dans divers scénarios d’utilisation.
Note : Les fonctionnalités complètes du Wi-Fi 7 sont pleinement disponibles avec la mise à jour de Windows 11 24H2 ou ultérieure.
Bluetooth 5.4 pour une Connectivité Améliorée
Le support de Bluetooth v5.4 offre des améliorations significatives en termes de vitesse de transmission et de portée par rapport aux versions précédentes, facilitant la connexion avec une variété d’appareils sans fil tels qu’écouteurs, haut-parleurs et autres périphériques domestiques intelligents.
Innovations et Supports ASUS pour le Réseau

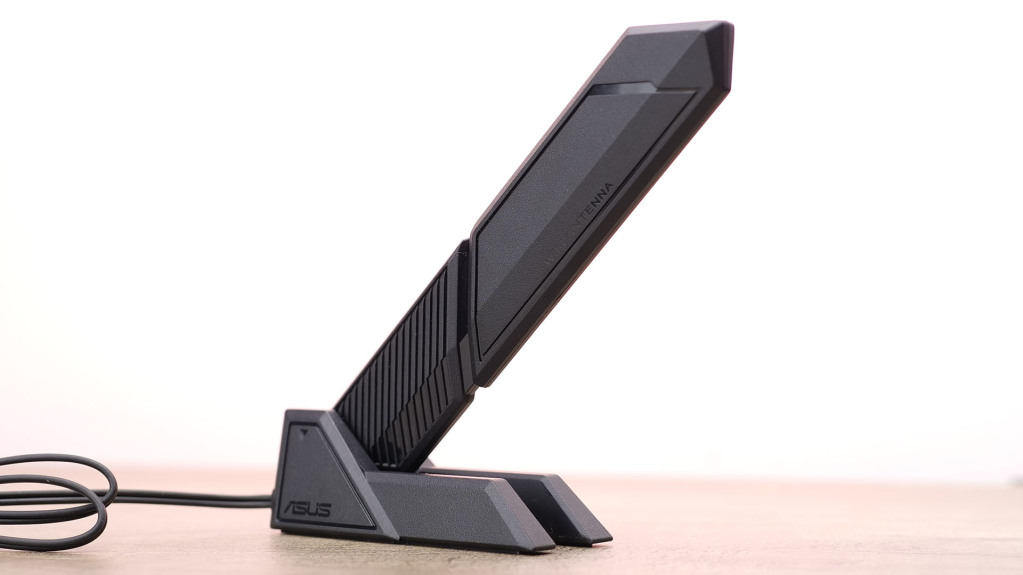

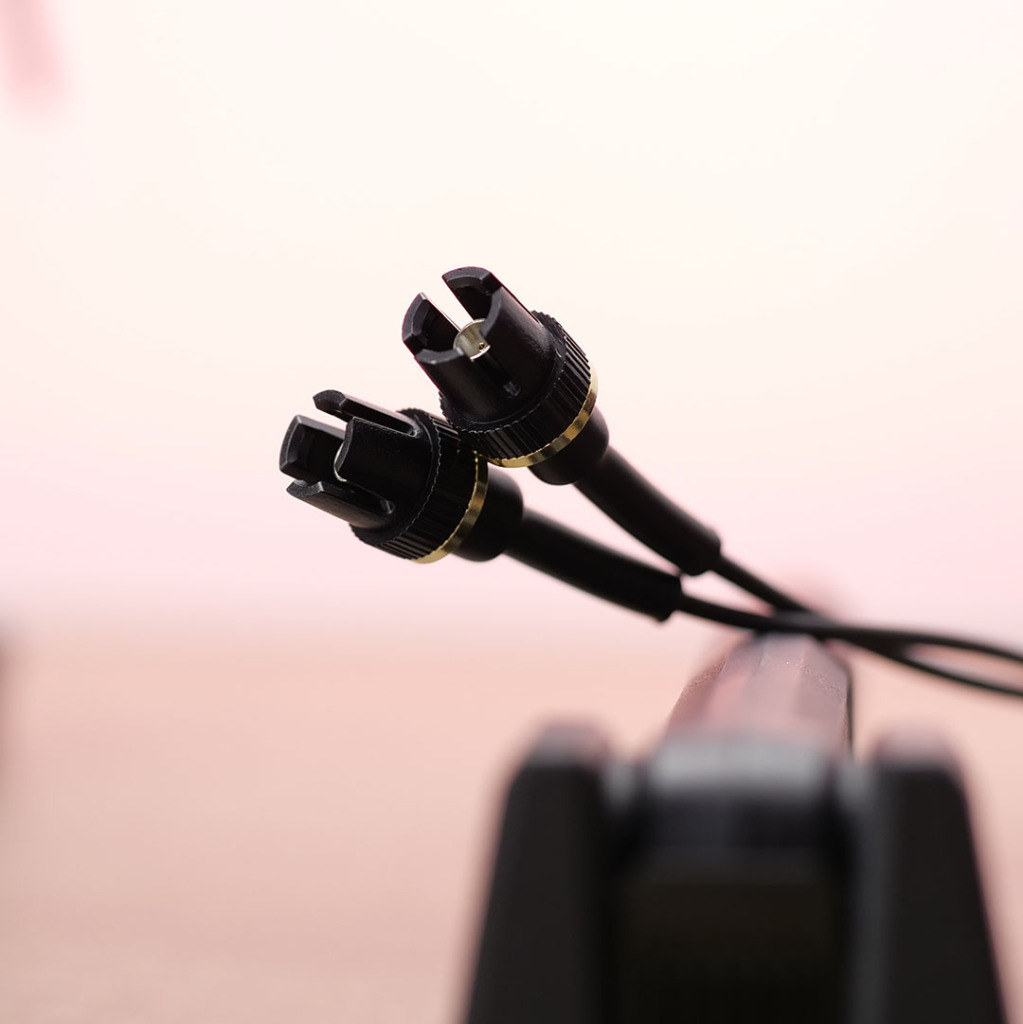

ASUS WiFi Q-Antenna
La technologie ASUS WiFi Q-Antenna améliore la réception des signaux sans fil grâce à ses émetteurs-récepteurs doubles, qui supportent les bandes de 2,4, 5 et 6 GHz. Cette antenne directionnelle améliore non seulement la qualité du signal mais permet également de couvrir de plus grandes distances, crucial pour maintenir une connexion forte dans des environnements vastes ou encombrés.
Fast Check : Permet une vérification rapide de la puissance du signal WiFi, aidant les utilisateurs à optimiser leur configuration réseau sans complications.
Direction Finder : Aide à déterminer la meilleure orientation de l’antenne pour capter la force du signal la plus élevée, particulièrement utile dans les bandes 5GHz et 6GHz.
Avis sur la Connectivité de la Hero BTF
Avec ses options avancées de réseau filaire et sans fil, la ROG Maximus Z790 Hero BTF se distingue comme une solution de choix pour les utilisateurs cherchant à maximiser leur performance réseau pour le gaming, le streaming et les communications sans compromis. En intégrant les dernières innovations en termes de Wi-Fi et de Bluetooth, accompagnées de protections robustes et de fonctionnalités intelligentes, ASUS confirme son engagement à fournir une expérience connectée de premier plan.

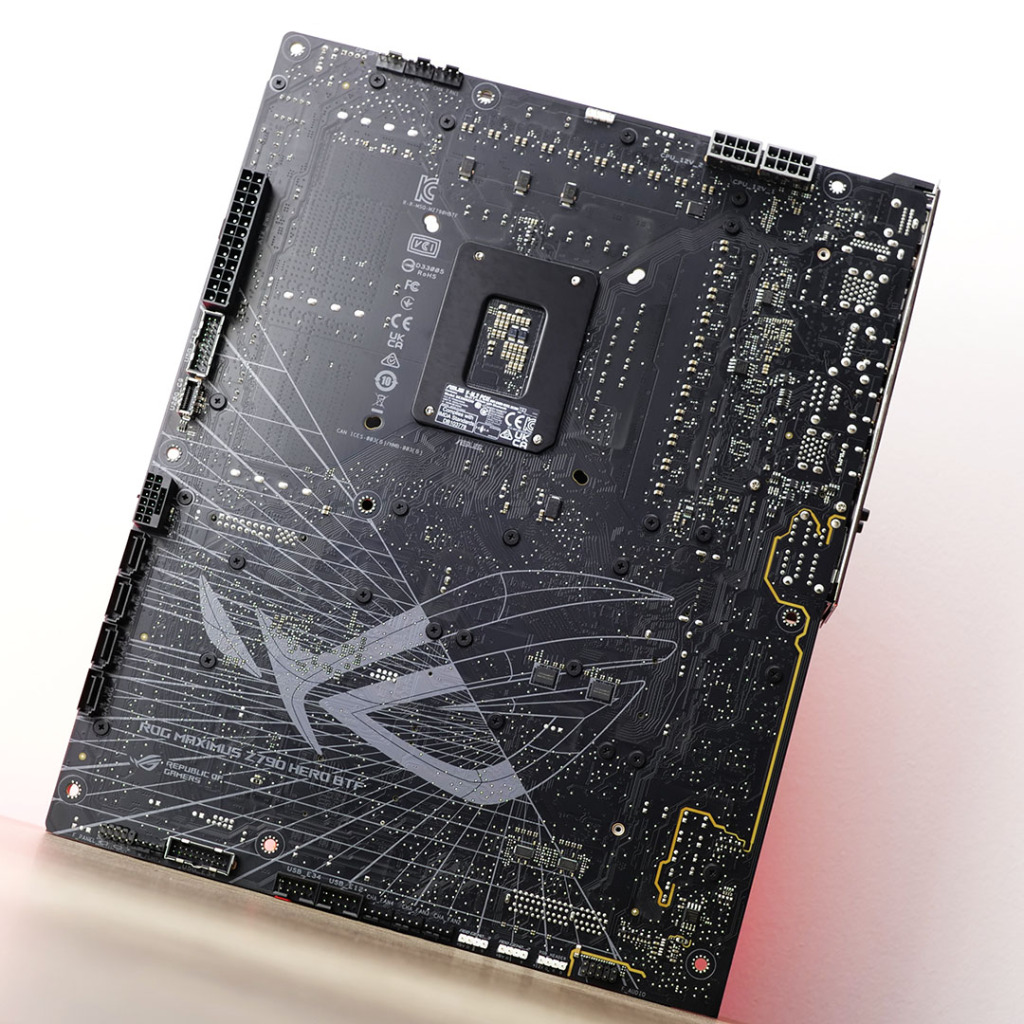

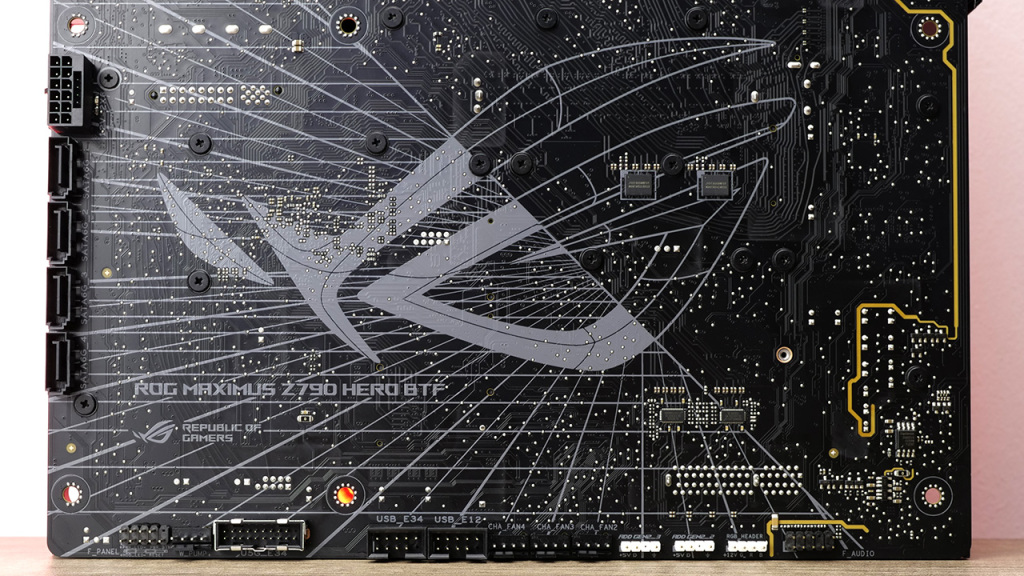

Connecteurs cachés de la ROG Maximus Z790 Hero BTF
La ROG Maximus Z790 Hero BTF est dotée d’une gamme complète de connecteurs internes conçus pour répondre aux besoins des utilisateurs les plus exigeants. Ces connecteurs, intégrés dans une conception unique « Hidden Connector » (Connecteur Caché), visent à offrir un design de carte mère plus épuré et organisé, tout en facilitant l’accès et la gestion des câbles. Voici une exploration détaillée des différents types de connecteurs présents sur cette carte mère haut de gamme :
Connecteurs pour Ventilation et Refroidissement
1 x connecteur pour ventilateur CPU 4 broches
1 x connecteur pour ventilateur CPU OPT 4 broches
1 x connecteur pour pompe AIO 4 broches
4 x connecteurs pour ventilateurs de boîtier 4 broches
1 x connecteur W_PUMP+ pour les pompes à eau, ce qui est essentiel pour des systèmes de refroidissement liquide avancés.
Connecteurs BTF d’Alimentation
1 x connecteur d’alimentation principal 24 broches qui fournit l’énergie nécessaire à la carte mère.
2 x connecteurs d’alimentation +12V 8 broches qui assurent une alimentation stable au processeur pour des performances overclockées.
1 x slot d’alimentation haute puissance pour carte graphique
1 x connecteur auxiliaire d’alimentation 12V-2X6 pour des composants supplémentaires demandant une puissance accrue.
Connecteurs BTF de Stockage
4 x ports SATA 6Gb/s pour les disques durs et SSD traditionnels.
Connecteurs BTF USB
1 x connecteur USB 20Gbps (supporte USB Type-C®) pour des transferts de données rapides et le chargement de périphériques.
2 x en-têtes USB 5Gbps supportant jusqu’à 4 ports USB supplémentaires.
2 x en-têtes USB 2.0 supportant jusqu’à 4 ports USB supplémentaires pour une connectivité étendue.
Connecteurs BTF Divers
3 x en-têtes Addressables Gen 2 pour des bandes LED personnalisables.
1 x en-tête AURA RGB pour ajouter de l’éclairage RGB à votre système.
1 x en-tête audio panneau avant (F_AUDIO)
1 x en-tête de panneau système 10-1 broches
1 x en-tête de capteur thermique
Cette riche sélection de connecteurs, alliée à la conception innovante hidden-connector de la ROG Maximus Z790 Hero BTF, non seulement optimise l’esthétique interne de la construction, mais également simplifie l’installation et la gestion des câbles, assurant une expérience utilisateur propre et fonctionnelle.

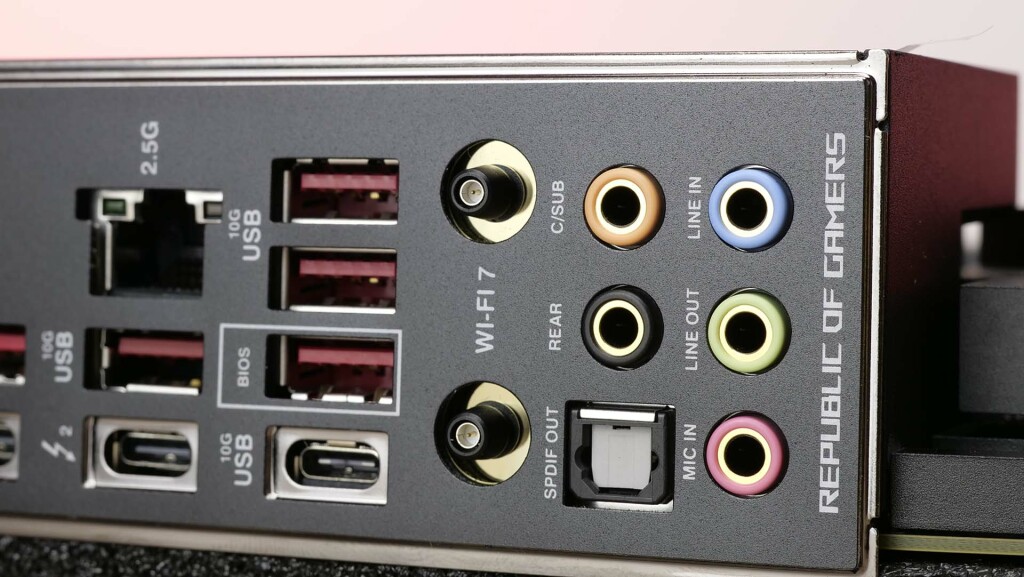

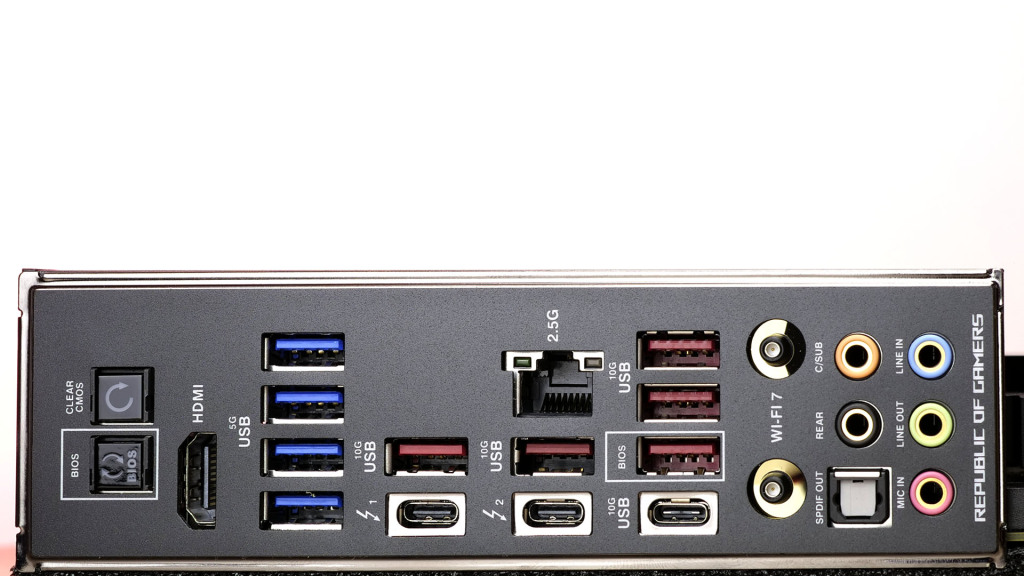

Ports et Connectivité au Panneau Arrière de la ROG Maximus Z790 Hero BTF
La ROG Maximus Z790 Hero BTF d’ASUS est une carte mère qui excelle non seulement par ses performances internes mais aussi par sa connectivité externe étendue. Le panneau arrière de la carte offre une gamme complète de ports I/O qui sont essentiels pour un système de gaming haut de gamme ou une station de travail puissante. Voici un détail des ports disponibles sur le panneau arrière :
Ports Thunderbolt™ 4 USB Type-C®
2 x ports USB Type-C® Thunderbolt™ 4 : Ces ports offrent des vitesses de transfert ultra-rapides, jusqu’à 40 Gbps, supportent la charge jusqu’à 100 watts et peuvent connecter des écrans 4K ou des périphériques de stockage de haute capacité. Ils sont idéaux pour les créateurs de contenu, les joueurs et les professionnels qui nécessitent une connectivité rapide et polyvalente.
Ports USB
6 x ports USB 10Gbps (5 x Type-A + 1 x USB Type-C®) : Ces ports sont parfaits pour connecter une variété de périphériques tout en garantissant des transferts de données rapides.
4 x ports USB 5Gbps Type-A : Offrent une connectivité supplémentaire pour des périphériques moins gourmands en bande passante comme les claviers, les souris ou autres accessoires.
Port HDMI™
1 x port HDMI™ : Permet de connecter un moniteur ou un téléviseur pour des affichages jusqu’à 4K, idéal pour des présentations ou du streaming multimédia.
Connectivité Réseau
1 x module Wi-Fi : Prend en charge les dernières normes Wi-Fi pour une connexion internet sans fil rapide et stable, essentielle pour le jeu en ligne sans latence et le streaming en haute définition.
1 x port Ethernet Intel® 2.5Gb : Offre une connexion filaire ultra-rapide et fiable, supérieure aux ports Ethernet standard, pour des téléchargements, des uploads et des jeux en réseau optimisés.
Audio
5 x prises audio plaquées or : Assurent une transmission audio de haute qualité sans interférence, parfaites pour les systèmes audio haut de gamme.
1 x port de sortie optique S/PDIF : Permet des connexions audio numériques à des systèmes de son externes ou des récepteurs A/V, idéal pour un système de home cinéma.
Boutons de Gestion du BIOS
1 x bouton BIOS FlashBack™ : Permet de mettre à jour le BIOS facilement sans même avoir besoin d’un CPU ou de la mémoire installée.
1 x bouton Clear CMOS : Utile pour réinitialiser rapidement les paramètres du BIOS à leurs valeurs par défaut sans ouvrir le boîtier.

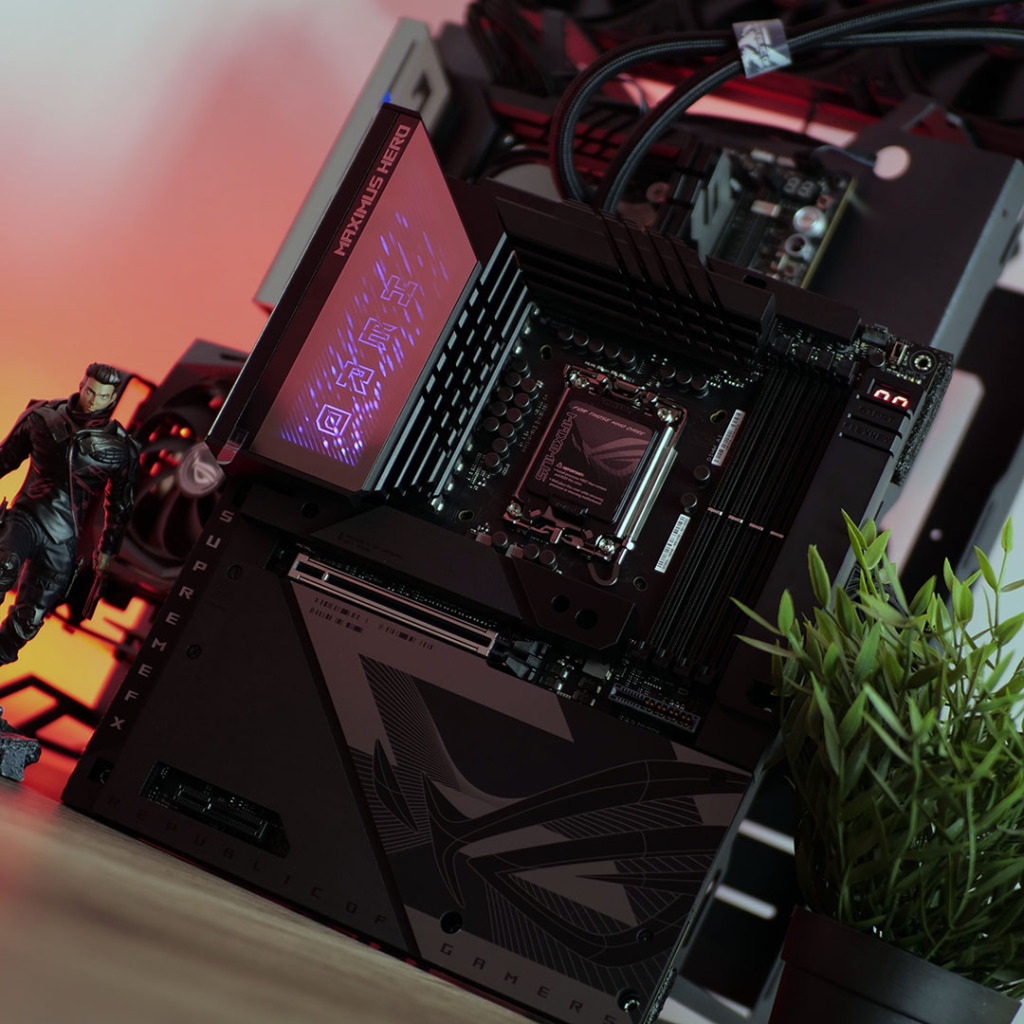

ROG Maximus Z790 Hero BTF : Polymo Lighting
La Hero BTF perpétue l’utilisation du système Polymo Lighting, un héritage de la première Z790 Hero. Avec Armoury Crate, il est possible de sélectionner parmi divers effets lumineux pour animer le couvercle dissimulant le panneau E/S arrière.
Ce système, nommé Polymo, utilise un ensemble de LED pour créer des motifs visuels. Moins complexe qu’un affichage LCD ou OLED, il se concentre exclusivement sur l’aspect visuel, apportant une touche esthétique sans les fonctionnalités avancées des écrans plus sophistiqués.
Fonctionnalités Logicielles de la ROG Maximus Z790 Hero BTF
La ROG Maximus Z790 Hero BTF est équipée d’une suite complète de logiciels exclusifs à ROG et ASUS qui enrichissent l’expérience utilisateur, offrant des options avancées pour le tuning, la sécurité, et l’amélioration des performances du système. Voici un aperçu des principales fonctionnalités logicielles disponibles sur cette carte mère. (Cliquer pour voir plus)
Logiciels Exclusifs ROG
ROG CPU-Z : Une version personnalisée de CPU-Z qui fournit des informations détaillées sur le processeur et la carte mère.
DTS® Sound Unbound : Offre une expérience audio immersive grâce à la technologie DTS:X® Ultra.
Internet Security : Inclut une année complète de version intégrale de sécurité internet pour une protection robuste.
Armoury Crate : Centralise le contrôle du système et de l’éclairage RGB avec des fonctionnalités riches et variées, comme :
Aura Creator pour une personnalisation avancée de l’éclairage RGB.
Aura Sync pour synchroniser l’éclairage avec d’autres périphériques compatibles.
Fan Xpert 4 avec AI Cooling II, pour une gestion optimisée des ventilateurs.
GameFirst pour prioriser le trafic réseau des jeux.
Centre de mises à jour des pilotes.
AI Suite 3 :
Easy Optimization with AI Overclocking pour un overclocking automatisé et intelligent.
TPU pour des ajustements de performance.
DIGI+ Power Control pour une gestion précise de l’alimentation.
Turbo App pour optimiser les applications.
PC Cleaner pour maintenir le système propre et rapide.
MyAsus : Interface utilisateur pour accéder facilement aux services ASUS.
Intel® Unison™ : Permet une intégration transparente entre votre PC et votre smartphone.
Adobe Creative Cloud : Accès à une version d’essai gratuite pour explorer les outils créatifs d’Adobe.
WinRAR : Version d’essai de 40 jours du logiciel de compression de fichiers.
BIOS
BIOS / UEFI :
Mode Easy (Ez Mode) simplifié pour les débutants, regroupant les informations essentielles.
Mode Advanced pour les utilisateurs expérimentés, subdivisé en 8 onglets, incluant des options avancées de configuration du CPU, de la mémoire, et des paramètres d’overclocking.
Menus dédiés pour le monitoring du matériel, les paramètres d’amorçage, et les outils de gestion du BIOS.
AI Overclocking Guide : Guide intégré pour faciliter l’overclocking.
ASUS EZ DIY :
ASUS CrashFree BIOS 3 : Restaure les données du BIOS à partir d’une clé USB en cas de corruption.
ASUS EZ Flash 3 : Mise à jour simple et rapide du BIOS.
ASUS UEFI BIOS EZ Mode : Interface simplifiée pour une navigation intuitive.
ASUS MyHotkey : Permet de personnaliser et d’assigner des raccourcis clavier.
MemTest86 : Intégré pour tester la fiabilité de la mémoire RAM.
Ces logiciels offrent une expérience utilisateur enrichie et personnalisable, rendant la ROG Maximus Z790 Hero BTF idéale pour les gamers, les créateurs de contenu, et les enthousiastes du PC qui cherchent à maximiser et à personnaliser les performances de leur système.
Conclusion : L’Innovation BTF par ASUS avec la ROG Maximus Z790 Hero
Chez ASUS, ils n’ont pas peur de repousser les limites pour nous offrir le meilleur. Avec la ROG Maximus Z790 Hero BTF, ils ont créé une véritable révolution dans le monde des cartes mères pour gaming. Cette carte mère audacieuse repense complètement la configuration interne et l’esthétique de nos PC, pour une expérience utilisateur optimale.
Au cœur de cette transformation, nous retrouvons un système de refroidissement efficace, un Wi-Fi 7 ultra-rapide et un slot PCIe 5.0 flexible. Tout ça dans un design épuré et personnalisable grâce à l’éclairage Polymo. La ROG Maximus Z790 Hero BTF ne se contente pas de suivre les tendances, elle les crée pour nous.
Avec le concept BTF, fini les câbles emmêlés et les configurations bancales. En plaçant les composants à l’avant et les câbles à l’arrière, le montage et la maintenance deviennent un jeu d’enfant. Et en prime, nous obtenons un système bien rangé et aéré, pour des performances thermiques optimales.
Grâce à son support des derniers processeurs Intel Core de 14e génération et de la mémoire DDR5 ultra-rapide, la ROG Maximus Z790 Hero BTF est non seulement puissante aujourd’hui, mais elle le restera dans les années à venir
Pour les passionnés de technologie et les gamers les plus exigeants, la carte mère ROG Maximus Z790 Hero BTF se distingue comme une symphonie de technologies avancées, de design novateur, et de fonctionnalités méticuleusement pensées pour répondre aux besoins des utilisateurs.
Bien que chaque nouvelle innovation puisse être accueillie avec un certain scepticisme, il est clair que le coût de tels équipements peut constituer un obstacle pour de nombreux acheteurs. Néanmoins, pour ceux qui privilégient un esthétique épurée sans compromettre la performance, la série TUF d’ASUS offre une alternative moins coûteuse avec des composants BTF, rendant l’expérience haut de gamme plus accessible.
En définitive, si vous êtes à la recherche d’une carte mère qui pousse les limites de ce qui est possible, tant du point de vue technique que visuel, la ROG Maximus Z790 Hero BTF mérite une considération sérieuse. Préparez-vous à explorer les nouvelles frontières de ce que peut offrir un PC de bureau avec ASUS qui, une fois de plus, n’a pas peur de repousser les limites pour ceux qui osent. D’ailleurs, un Build BTF est disponible chez Pause Hardware avec cette jolie carte mère, logée dans un boîtier Corsair 6500X, le grand frère du 2500X BTF que nous avons testé ici.
FAQ
Qu’est-ce que le concept BTF et quels sont ses avantages ?
Le concept BTF (Back-to-The-Future) est une approche innovante d’ASUS où les composants se fixent à l’avant de la carte mère tandis que les câbles se branchent à l’arrière. Cette configuration facilite considérablement le montage, réduit les obstructions et améliore l’accès aux connecteurs, même dans les recoins les plus profonds du châssis. Le résultat est un rendu final épuré et parfaitement organisé.
Quelles sont les principales différences entre la ROG Maximus Z790 Hero BTF et la ROG Maximus Z790 Dark Hero ?
La ROG Maximus Z790 Hero BTF se distingue de la Dark Hero par son esthétique épurée avec des connecteurs et des en-têtes camouflés, ainsi que par sa configuration PCIe simplifiée avec un unique slot PCIe 5.0 x16. La Dark Hero offrait deux slots PCIe 5.0 x16, facilitant des configurations multi-GPU. La Hero BTF semble donc optimisée pour les utilisateurs privilégiant un seul GPU puissant et appréciant un design minimaliste.
Quels types de mémoire RAM sont supportés par la ROG Maximus Z790 Hero BTF ?
La ROG Maximus Z790 Hero BTF est compatible avec les modules de mémoire DDR5, certifiée pour fonctionner avec des kits de 8000+ MHz (OC) en Dual Channel. Initialement conçue pour supporter jusqu’à 128 Go, une mise à jour du BIOS a porté la capacité maximale à 256 Go, ce qui rend cette carte particulièrement attrayante pour les utilisateurs ayant besoin de grandes quantités de RAM.
Quelles sont les options de stockage offertes par cette carte mère ?
La ROG Maximus Z790 Hero BTF est dotée de 5 slots M.2 (1 slot PCIe 5.0 x4 et 4 slots PCIe 4.0 x4) et de 4 ports SATA 6Gb/s, offrant ainsi une grande flexibilité pour les configurations de stockage. Les slots M.2 supportent des SSD NVMe de différentes tailles (2242, 2260, 2280, 22110) pour s’adapter à tous les besoins.
Quelles sont les options de connectivité réseau de la ROG Maximus Z790 Hero BTF ?
Cette carte mère offre une connectivité réseau de pointe avec un port Ethernet Intel® 2.5Gb et un module Wi-Fi 7 nouvelle génération. Le Wi-Fi 7 prend en charge la bande de fréquence de 6 GHz et une large bande passante de 320 MHz, permettant des vitesses 2,4 fois supérieures au Wi-Fi 6E. La carte intègre également le Bluetooth 5.4 pour une connexion sans fil rapide avec des périphériques variés.
Quelles sont les options de connectivité audio disponibles ?
La ROG Maximus Z790 Hero BTF est équipée d’un codec audio haute définition et de composants audio de qualité comme des condensateurs audio dédiés. Le panneau arrière propose 5 prises audio plaquées or pour une transmission sans interférences et un port optique S/PDIF pour la connexion à des systèmes audio externes haut de gamme.
Articles similaires
Wael.K22 avril 2024Dernière mise à jour: 28 avril 2024
