[Revue] ASUS ROG Maximus Z790 Formula

Aujourd’hui est une journée spéciale pour les fans de la série Formula, car ASUS dévoile la ROG MAXIMUS Z790 FORMULA, une carte que nous sommes très heureux de pouvoir vous la présenter chez Pause Hardware.

Elle avait raté le lancement de la 13e génération des processeurs Intel équipés du chipset 700 l’année précédente. Cependant, ASUS a saisi l’opportunité de la sortie de la nouvelle gamme Raptor Lake-S Refresh pour raviver cette icône emblématique issue de leur vaste catalogue.

Pour rappel, ASUS relance plusieurs modèles de la série Z790 pour accompagner le lancement des processeurs Intel de 14e génération. Dans la gamme ROG Maximus, nous accueillons trois nouveautés, dont la ROG Maximus Z790 Formula.

En plus de cette nouvelle addition, deux modèles existants ont bénéficié de mises à jour : la Z790 Dark Hero, qui propose un ensemble de fonctionnalités élargi par rapport à la Z790 Hero, et la Z790 Apex Encore, qui remplace la Z790 Apex et qui intègre des améliorations conçues pour exploiter au maximum les derniers modules de mémoire. De plus, chaque modèle est doté d’améliorations significatives en ce qui concerne le stockage et la connectivité sans fil, insufflant ainsi une nouvelle dynamique à la plate-forme Z790 avant l’arrivée de la véritable prochaine génération prévue en 2024.

Assez de préambules, entrons directement dans la présentation de la ASUS ROG Maximus Z790 Formula.

Emballage et contenu

L’emballage de la ASUS ROG Maximus Z690 Formula était véritablement élégant, au point qu’ASUS l’a choisi à nouveau pour la ASUS ROG Maximus Z790 Formula. Il conserve les caractéristiques de design emblématiques de la série Maximus, et la combinaison du blanc et du gris ne laisse aucun doute sur la couleur blanche de la carte à l’intérieur.

asus rog maximus z790 formula emballage

L’emballage dégage une impression de qualité, incitant notre curiosité à découvrir ce qui se trouve à l’intérieur. Cependant, avant de plonger nos mains dans le carton, nous vous laissons le temps d’examiner attentivement les photos et de prendre note des informations qui sont présentées sur les différentes faces de l’emballage.

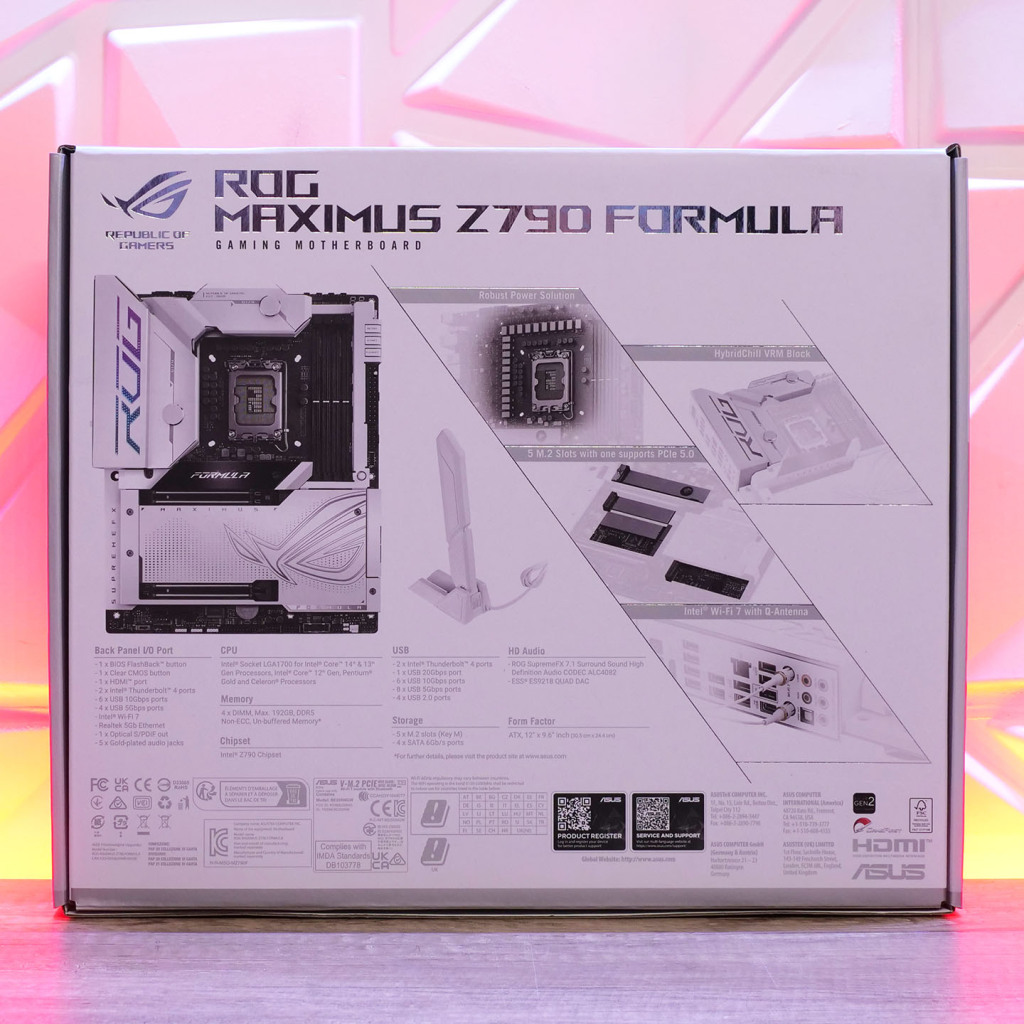

asus rog maximus z790 formula emballage dos

De l’autre côté, à l’arrière de la boîte, davantage d’informations essentielles sont mises en avant pour nous éclairer sur ses fonctionnalités.

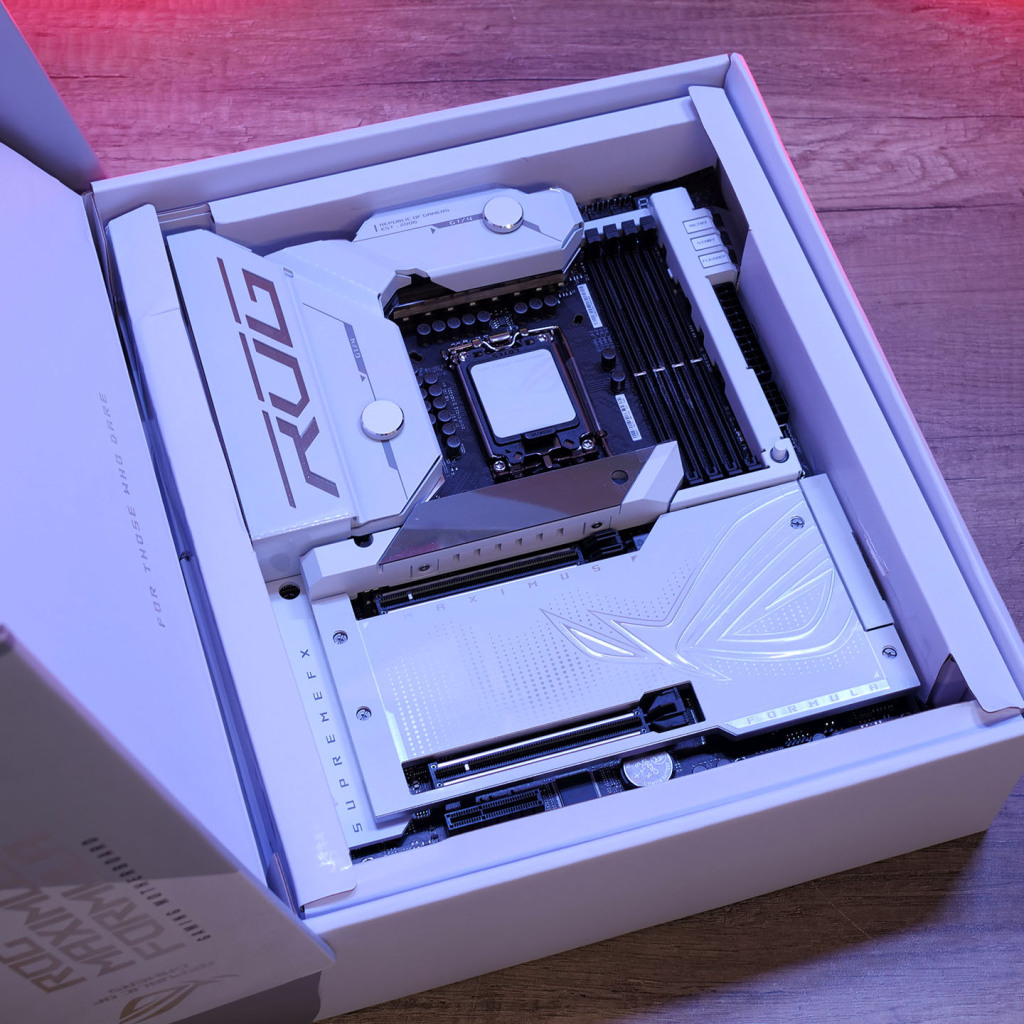

En ouvrant la boîte, notre regard est immédiatement attiré par une superbe pièce blanche, habilement protégée dans un emballage indépendant, prête à être découverte.

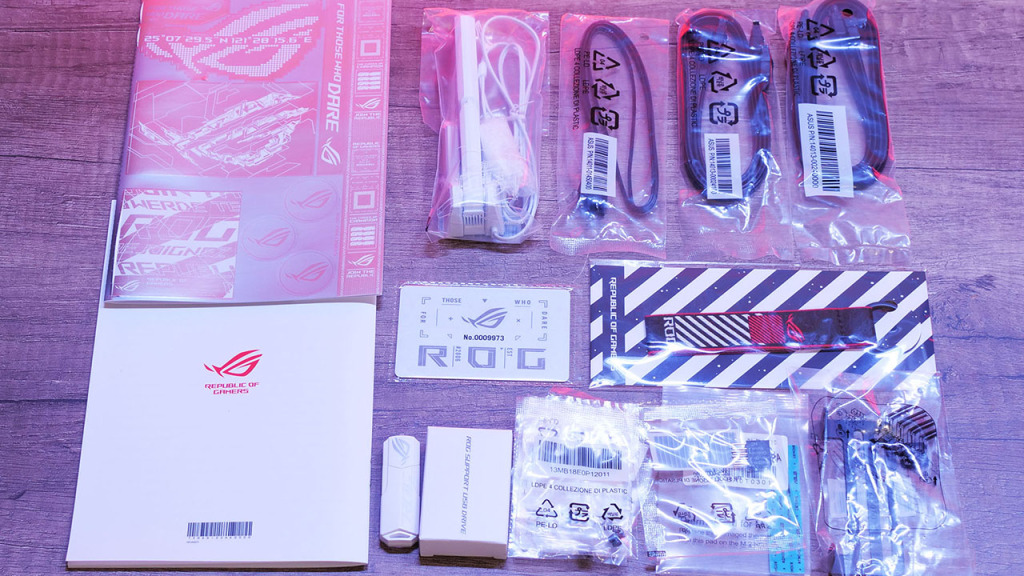

Dans les compartiments inférieurs, vous trouverez un généreux bundle d’accessoires, comprenant :

  • 1 x Cable d’extension RGB adressable (ARGB)
  • 2 x Câbles tressés ROG SATA 6G
  • 4 x Câbles SATA 6Gb/s
  • 1 x Antenne Wi-Fi 7 amovible ASUS
  • 2 x Kits de loquets M.2 Q-Latch
  • 1 x Porte-clés ROG
  • 1 x Autocollant ROG
  • 1 x Carte VIP ROG
  • 1 x Clé USB incluant les utilitaires et les pilotes
  • 1 x Manual de l’utilisateur

On remarque l’absence de la carte ROG Hyper M.2.

Carte VIP ROG

asus rog maximus z790 formula carte vip

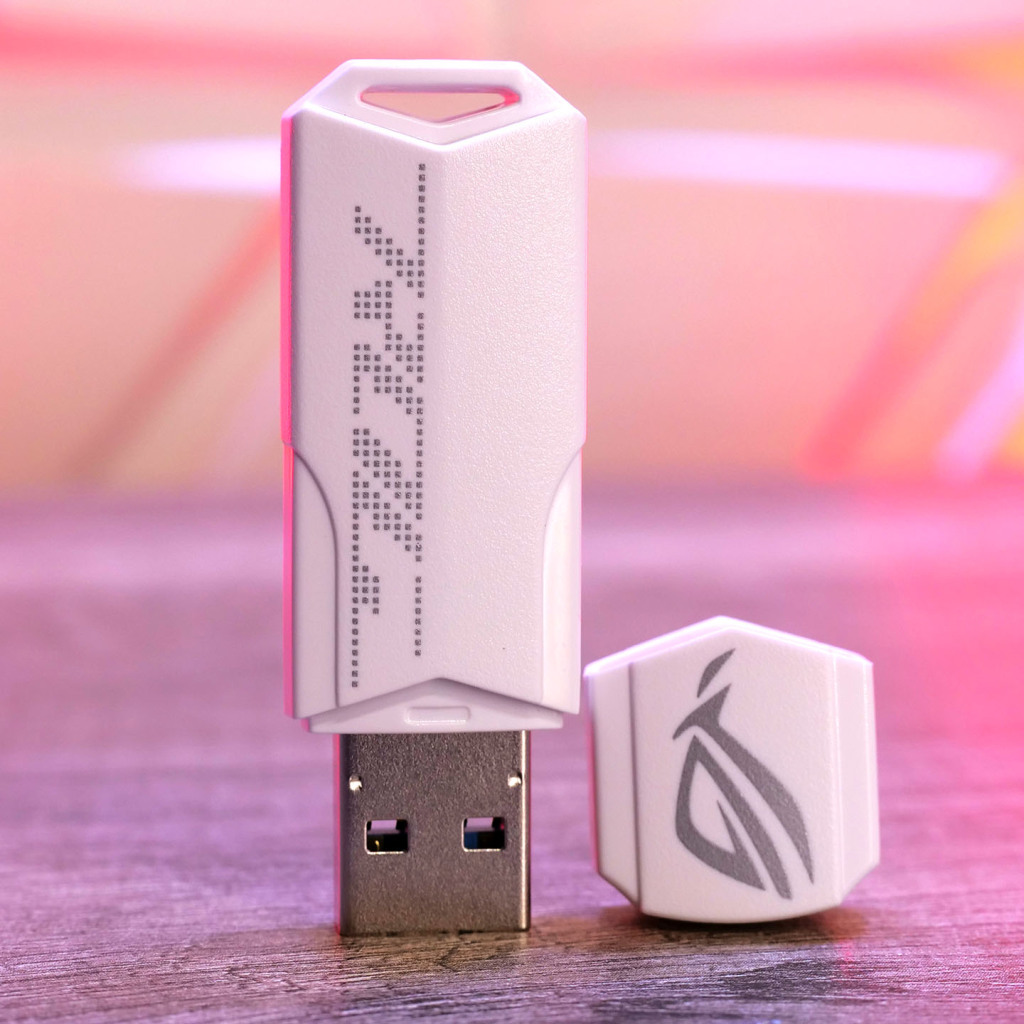

Clé USB incluant les utilitaires et les pilotes

ASUS ROG Maximus Z790 Formula : Design & Nouveautés

La ROG Maximus Z790 Formula, véritable chef-d’œuvre et pièce artistique signée ASUS ROG, est conçue au format ATX avec des dimensions de 30,5 cm sur 24,4 cm. Cette taille la rend compatible avec la plupart des boîtiers ATX, facilitant ainsi son intégration dans votre configuration.

Les blocs sont d’un blanc élégant, agrémentés de touches argentées, tandis que le PCB arbore une teinte noire. L’équilibre de cette combinaison est soigneusement étudié, offrant un aspect visuel à la fois harmonieux et attrayant.

Nous vous laissons avec les photos de la ASUS ROG Maximus Z790 Formula avant de plonger dans les détails de celle-ci.

Pour les amateurs de refroidissement liquide, la Maximus Z790 Formula est équipée du dernier bloc HybridChill VRM. Ses composants internes sont fabriqués en cuivre et revêtus d’un placage autocatalytique en nickel, offrant ainsi une solution de refroidissement de qualité.

asus rog maximus z790 formula bloc hybridchill

Contrairement à ses habitudes, ASUS ne fait pas référence à EKWB, ce qui pourrait être lié à une récente affaire concernant la Z690 Formula. En effet, sur le modèle précité, une corrosion galvanique à l’intérieur du canal d’eau du bloc a ete constaté avec le bloc CrossChill à cause d’un placage en nickel sans électrodéposition. De plus, les blocs de refroidissement sont appelés HybridChill et non CrossChill EK III.

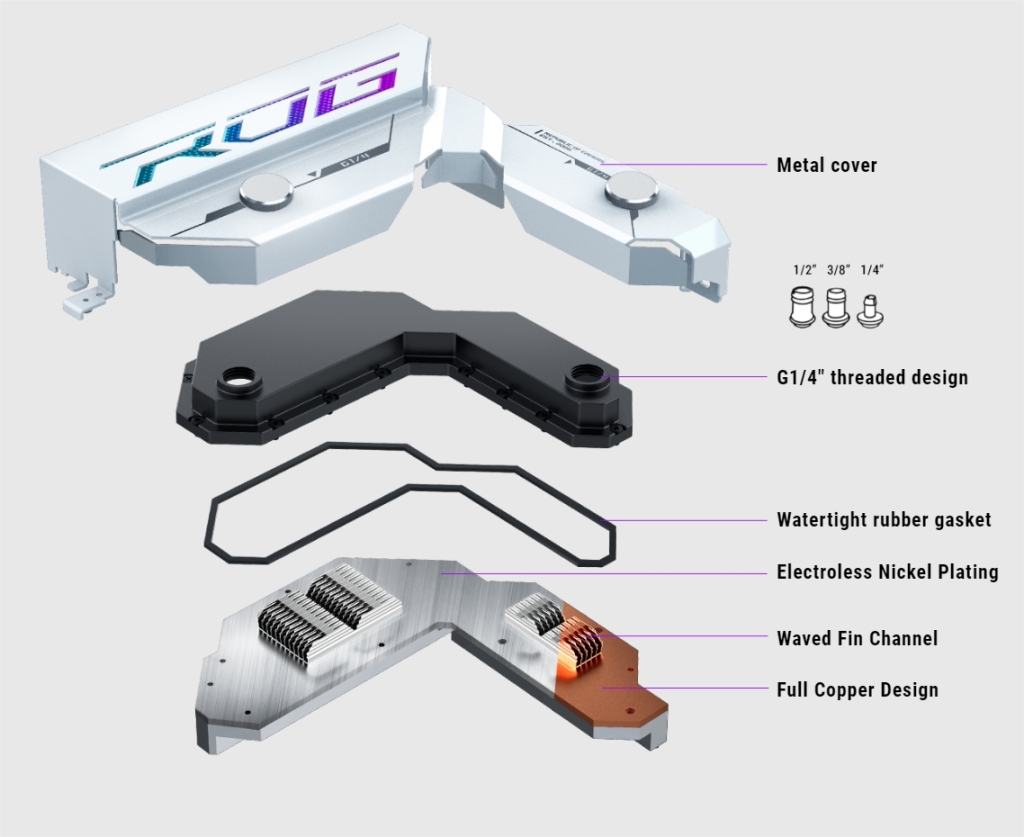

ROG MAXIMUS Z790 FORMULA Gaming motherboardsROG Republic of GamersROG Global Google Chrome

Le bloc ASUS HybridChill combine refroidissement passif et liquide pour assurer un fonctionnement très efficace du VRM. Ses canaux d’eau en cuivre résistent à la corrosion et offrent une excellente dissipation de la chaleur, tandis que ses raccords filetés utilisent la norme industrielle G1/4″ pour garantir une compatibilité avec une grande variété de configurations de refroidissement personnalisé.

Processeurs de 14e génération

Prêt pour les processeurs de 14e génération, la ASUS ROG Maximus Z790 Formula prend en charge l’overclocking Al, qui détecte les capacités de votre puce et du refroidissement, puis ajuste dynamiquement la fréquence du CPU pour maximiser les performances.

La ROG Maximus Z790 Formula offre une variété d’atouts impressionnants. Vous bénéficiez de deux ports Thunderbolt™M 4 pour des connexions ultra-rapides, de l’Ethernet Realtek 5G pour une connectivité réseau à haute performance, et d’une plaque arrière en métal à couverture complète pour une durabilité optimale.

asus rog maximus z790 formula audio

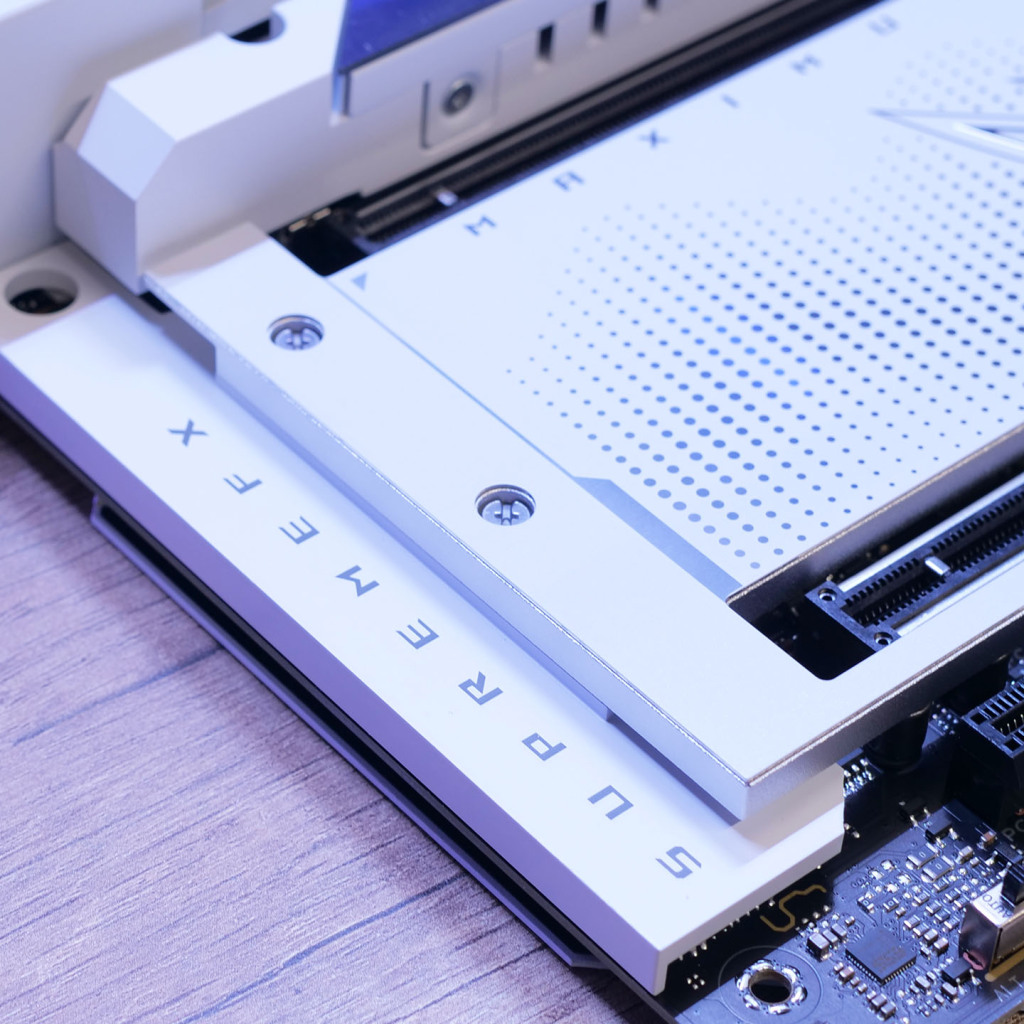

L’expérience audio est de haute qualité grâce à SupremeFX Audio équipée de l’ESS® ES9218 QUAD DAC. De plus, l’écran Livedash OLED de 2 pouces affiche en temps réel les statistiques du système, ainsi que des logos ou des GIF personnalisés, apportant une touche de personnalisation à votre configuration.

Alimentation Solide

La puissance du CPU est un élément essentiel de la Formula et cela se confirme avec des connecteurs ProCool II EPS 12 V, des étages de puissance à courant élevé et des dissipateurs thermiques robustes. Cela assure les ressources pour pousser n’importe quel processeur à ses limites, y compris le nouveau Core i9 14900K, que nous allons tester bientôt !

Voici les détails :

  • Formule ROG Maximus Z790 : 20+1+2 étages de puissance, 105 ampères chacun pour vCore/GT, 70A chacun pour Aux, avec en tout 10 phases pour le support Vcore.
asus rog maximus z790 formula alim procool ii

Support mémoire amélioré

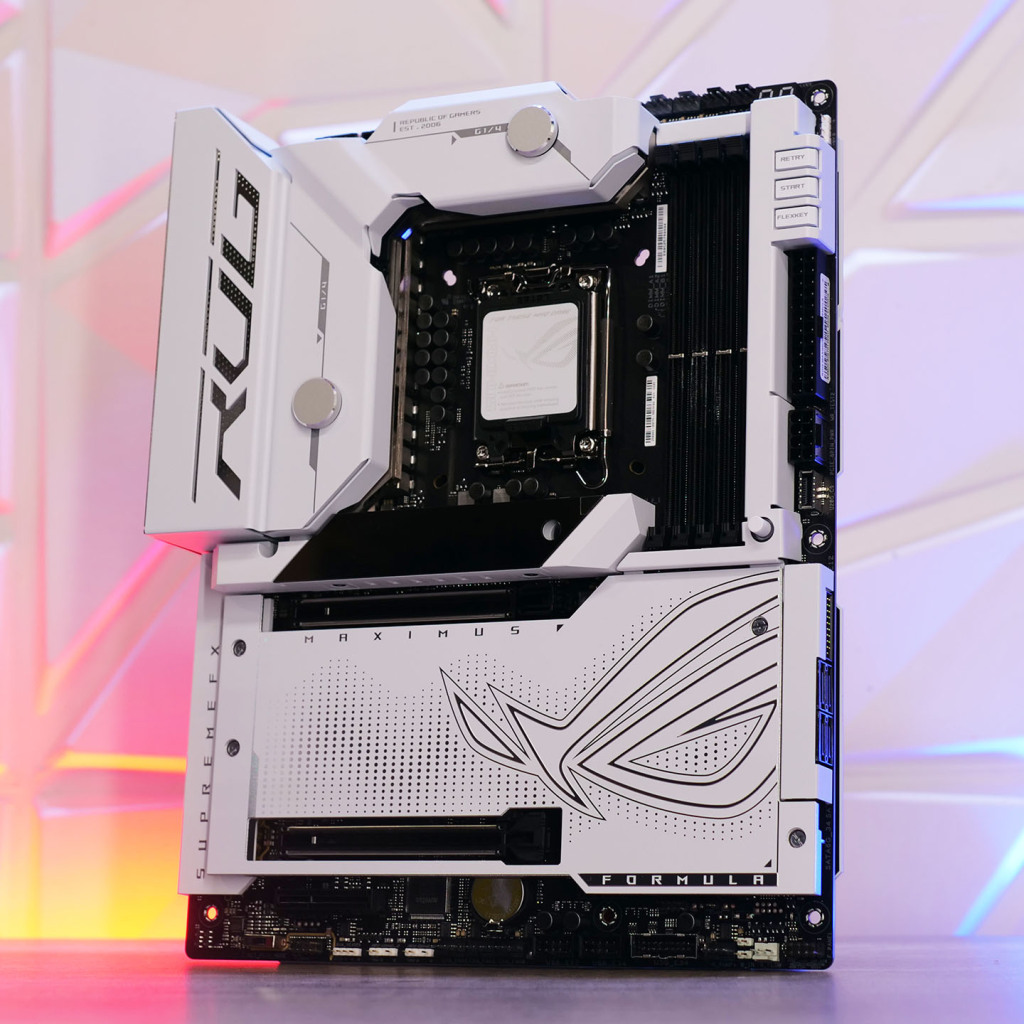

La nouvelle génération de modules de mémoire DDR5 offre des fréquences supérieures à la DDR5-8000, notamment avec l’arrivée des modules DDR5 non binaires en versions de 24 Go et 48 Go. Nous avons également pu observer des kits XMP atteignant 8200 MHz. Par ailleurs, nous vous invitons à consulter notre test du kit DOMINATOR TITANIUM 2 x 24 Go 7200 MHz en blanc, qui constituerait un allié parfait pour notre magnifique Formula.

asus rog maximus z790 formula face 03

La ROG MAXIMUS Z790 Formula est certifiée pour une compatibilité avec les kits de mémoire de 8000+ MHz (OC), ce qui marque une première pour une carte équipée de 4 emplacements DIMM.

DIMMFLEX

La majorité des kits de mémoire DDR5 haute vitesse (DDR5-6400+) actuellement disponibles sur le marché intègrent des circuits SK Hynix, car ce sont les seules puces capables de garantir de telles fréquences de manière systématique. Afin d’améliorer davantage les performances de ces kits, une nouvelle fonctionnalité a été mise en place par ASUS, appelée DIMM Flex.

DIMM Flex utilise un capteur thermique intégré situé à l’arrière de la carte mère, sous les emplacements mémoire, en association avec un microcontrôleur pour surveiller la température et ajuster dynamiquement le taux de rafraîchissement de la mémoire afin d’améliorer les performances. Plus d’informations sur cette technologie seront apportées dans notre test prochainement.

Cinq emplacements SSD M.2 dont un PCIe 5.0

Comme nous avons déjà présenté et testé plusieurs cartes Z790 de la première vague, y compris la ROG Maximus Z790 Extreme, nous allons nous concentrer uniquement sur les dernières améliorations apportées.

La première série de cartes mères Z790 avait recours à une carte d’extension PCIe Gen 5 pour les disques M.2.

heatsink z790 formula pcie 5 ssd m2 port

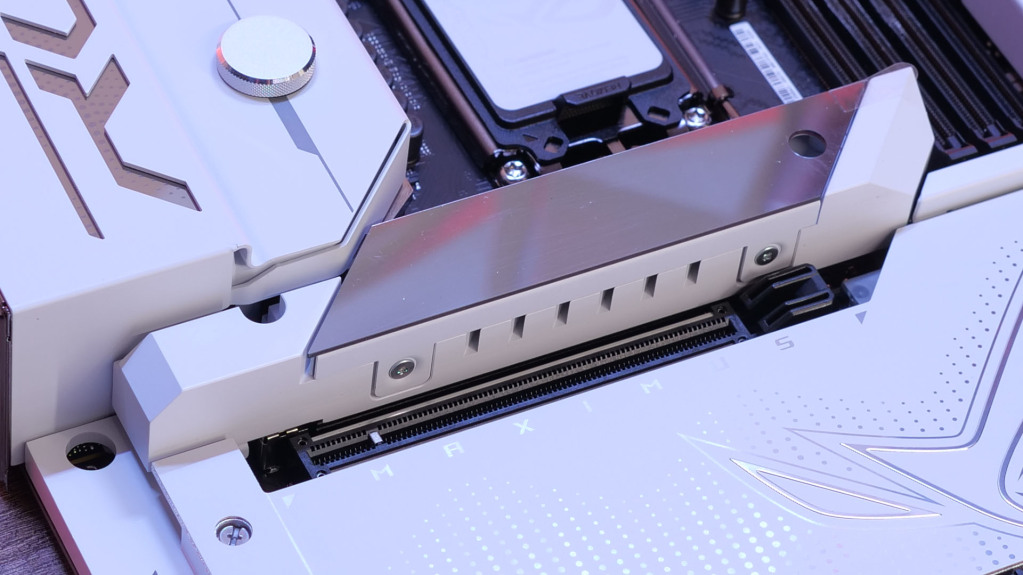

Afin de libérer de l’espace pour les toutes dernières cartes graphiques, la ASUS ROG Maximus Z790 Formula embarque un emplacement M.2 Gen 5 directement sous le socket du processeur, équipé d’un dissipateur thermique massif pour maintenir les températures à un niveau optimal.

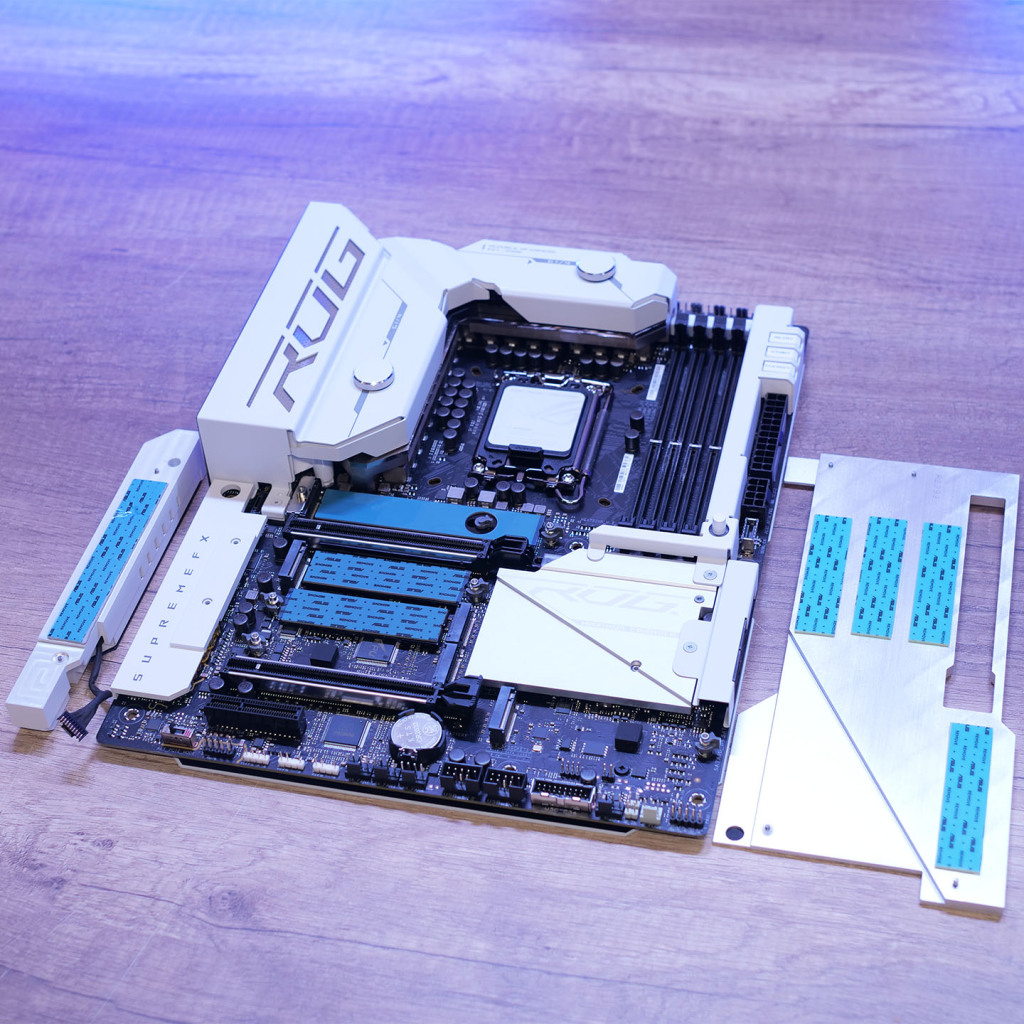

Quatre emplacements M.2 de quatrième génération sont également disponibles, chacun d’entre eux étant équipé de dissipateurs thermiques. Des coussinets thermiques supplémentaires sont inclus dans la boîte pour une meilleure gestion de la chaleur.

asus rog maximus z790 formula ssd

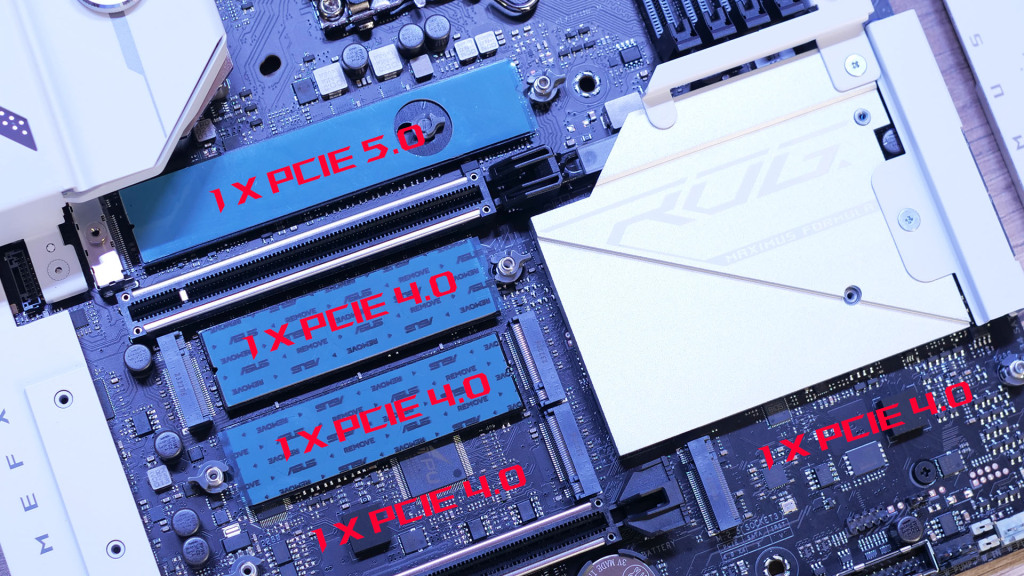

En résumé, la carte dispose de cinq ports SSD M.2, offrant une capacité impressionnante pour les accros des téraoctets.

asus rog maximus z790 formula ports pcie ssd m2

Wi-Fi 7

La mise à jour du réseau sans fil inclut désormais la technologie Intel 2 x 2 Wi-Fi 7 qui succède aux protocoles Wi-Fi 6 et Wi-Fi 6E. Cette évolution de la norme sans fil promet des débits considérablement plus élevés, une latence réduite, et une meilleure gestion du réseau, même lorsque plusieurs appareils y sont connectés.

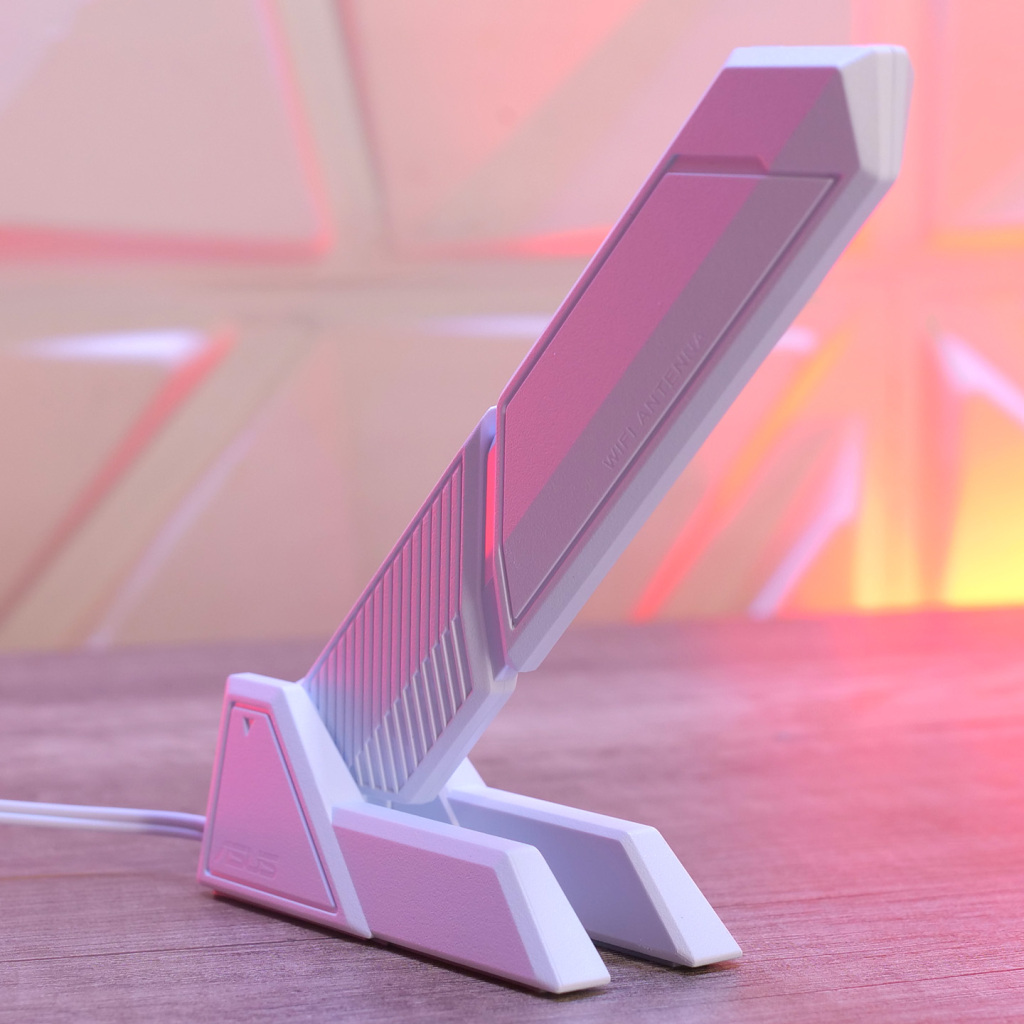

Asus nous fournit une toute nouvelle conception d’antenne pour prendre en charge le Wi-Fi 7. Cette nouvelle antenne vient avec un PCB interne et broches améliorés afin d’optimiser les performances des bandes 5 GHz et 6 GHz.

asus rog maximus z790 formula etiquette wifi 7

De plus, pour simplifier le branchement, les câbles se fixent à la carte mère grâce à un connecteur exclusif facilement enfichable, éliminant ainsi le besoin du fastidieux écrou utilisé sur les raccords SMA traditionnels, voici les visuels :

De plus, l’outil Armoury Crate intègre désormais un utilitaire permettant aux utilisateurs d’optimiser le positionnement et l’orientation de l’antenne pour améliorer la puissance du signal.

Support de charge rapide 60W

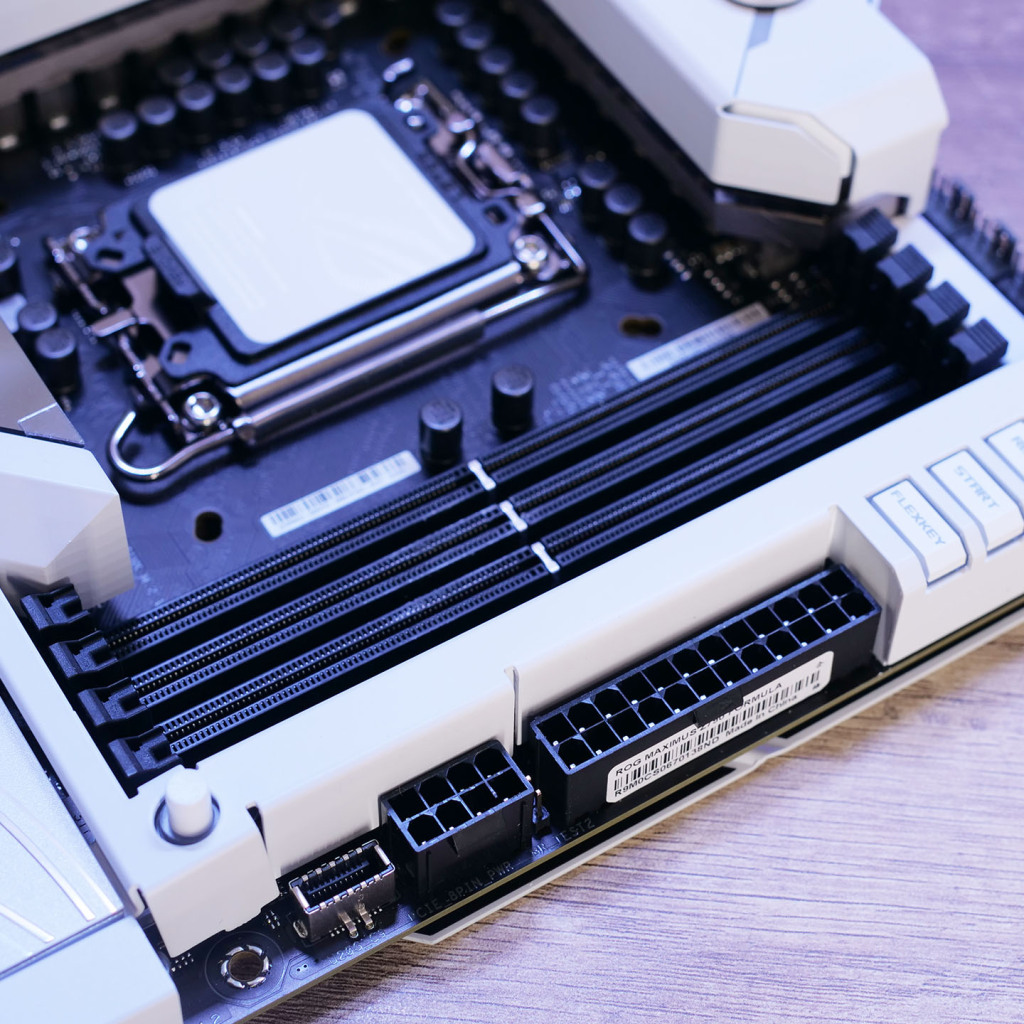

La ROG Maximus Z790 Formula prend en charge la charge rapide QC4 via un port USB de 20 Gbit/s situé sur le panneau avant. Cette fonctionnalité permet de fournir jusqu’à 60 W de puissance, garantissant ainsi une charge rapide pour les appareils compatibles. Pour activer cette fonctionnalité, il faut alimenter le connecteur 8 pins situé à côté du connecteur 24 pins.

asus rog maximus z790 formula fast charge

Connecteurs de Ventilateurs

La ROG Maximus Z790 Formula ne manque pas d’air ! Les configurations de refroidissement avancées sont prises en charge grâce à la présence de jusqu’à huit connecteurs intégrés à 4 broches pour les ventilateurs et les pompes. De plus, une gamme d’entrées et de sorties est disponible pour surveiller les débits de liquide de refroidissement. Vous bénéficiez d’un contrôle total sur les courbes de vitesse des ventilateurs et les affectations de température via le logiciel UEFI ou Armory Crate.

Voici la liste des connecteurs !

  • 1 x connecteur de ventilateur CPU à 4 broches
  • 1 x connecteur de ventilateur OPT CPU à 4 broches
  • 1 x connecteur de pompe AIO à 4 broches
  • 4 x connecteurs de ventilateur de châssis à 4 broches
  • 1 x connecteur W_PUMP+
  • 1 x connecteur d’entrée d’eau à 2 broches
  • 1 x connecteur de sortie d’eau à 2 broches
  • 1 x connecteur de débit d’eau à 3 broches

Bloc Diagram & Caractéristiques

Pour les esprits curieux, voici quelques éléments techniques à explorer, notamment le Bloc Diagram.

RGB

asus rog maximus z790 formula rgb 04

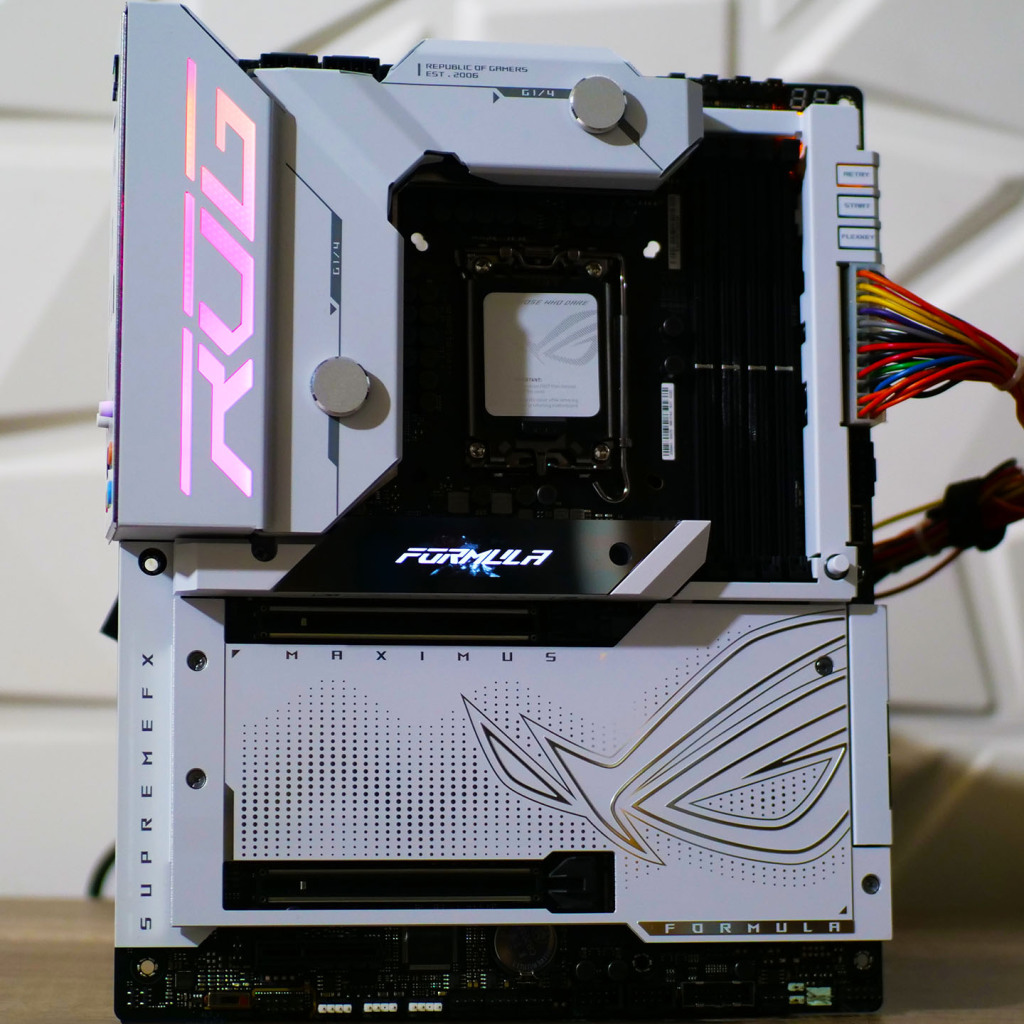

Le logo ROG situé sur le shield I/O est la seule zone bénéficiant d’un superbe rétroéclairage RGB. Le reste brille sans RGB.

Et voilà, notre présentation touche à sa fin. Nous vous donnons rendez-vous dans la deuxième partie, où nous testerons la ASUS ROG Maximus Z790 Formula avec un processeur Core i9 14900K. À très bientôt ! Et en attendant, nous lui accordons notre distinction « Coup de Cœur ».
