Montage et test
Et voici notre configuration de test :
- Processeur : AMD Ryzen 7 3700X Wraith Prism LED RGB
- Carte mère : ASUS ROG CROSSHAIR VIII IMPACT
- Mémoire : G.Skill Trident Z Neo 16 Go (2x 8 Go) DDR4 3600
- Carte graphique : INNO3D GeForce RTX 2070 SUPER TWIN X2 OC
- Alimentation : Antec HCG 850w Gold
- SSD : KINGSTON SSD A400 – 120 Go
- Windows 10 Pro

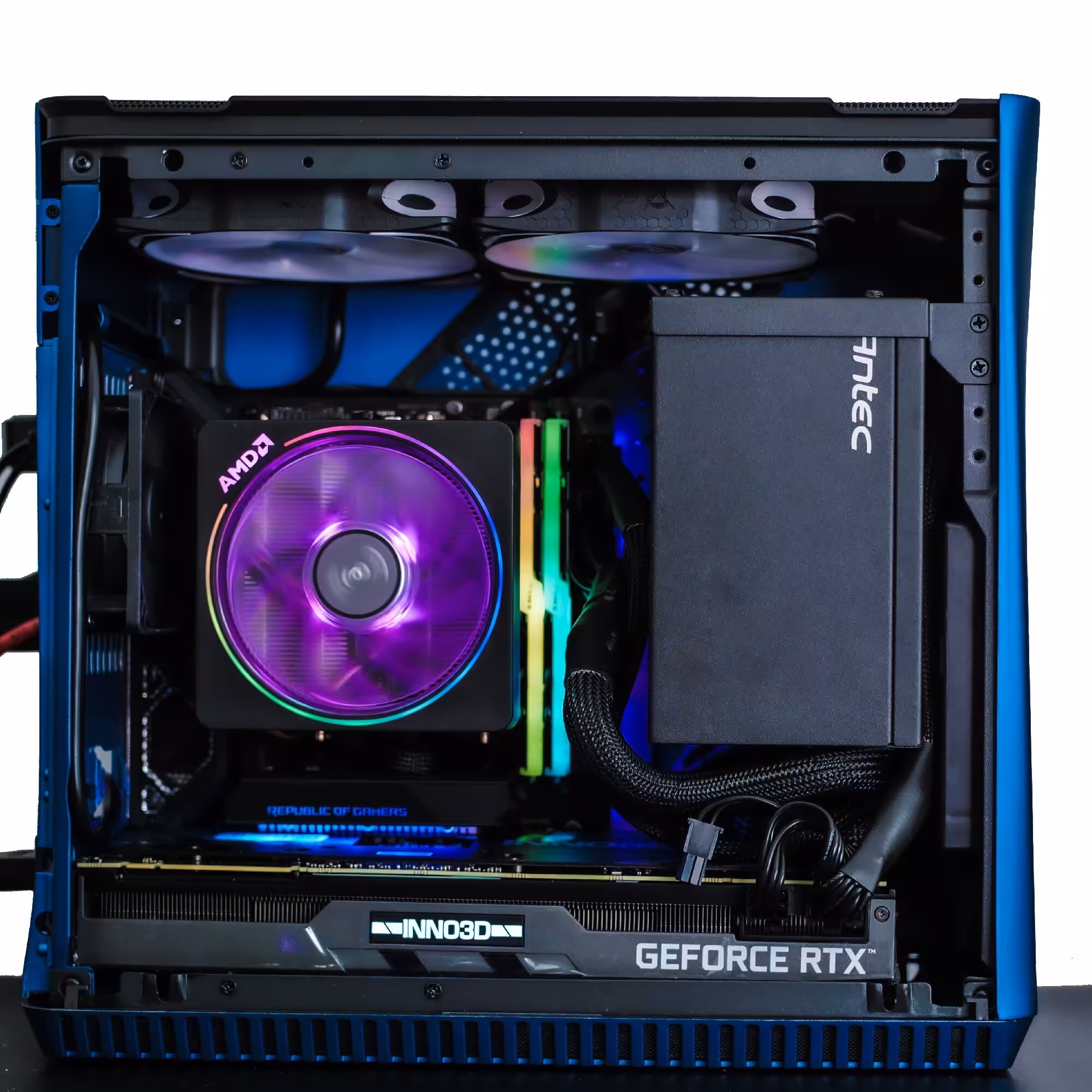

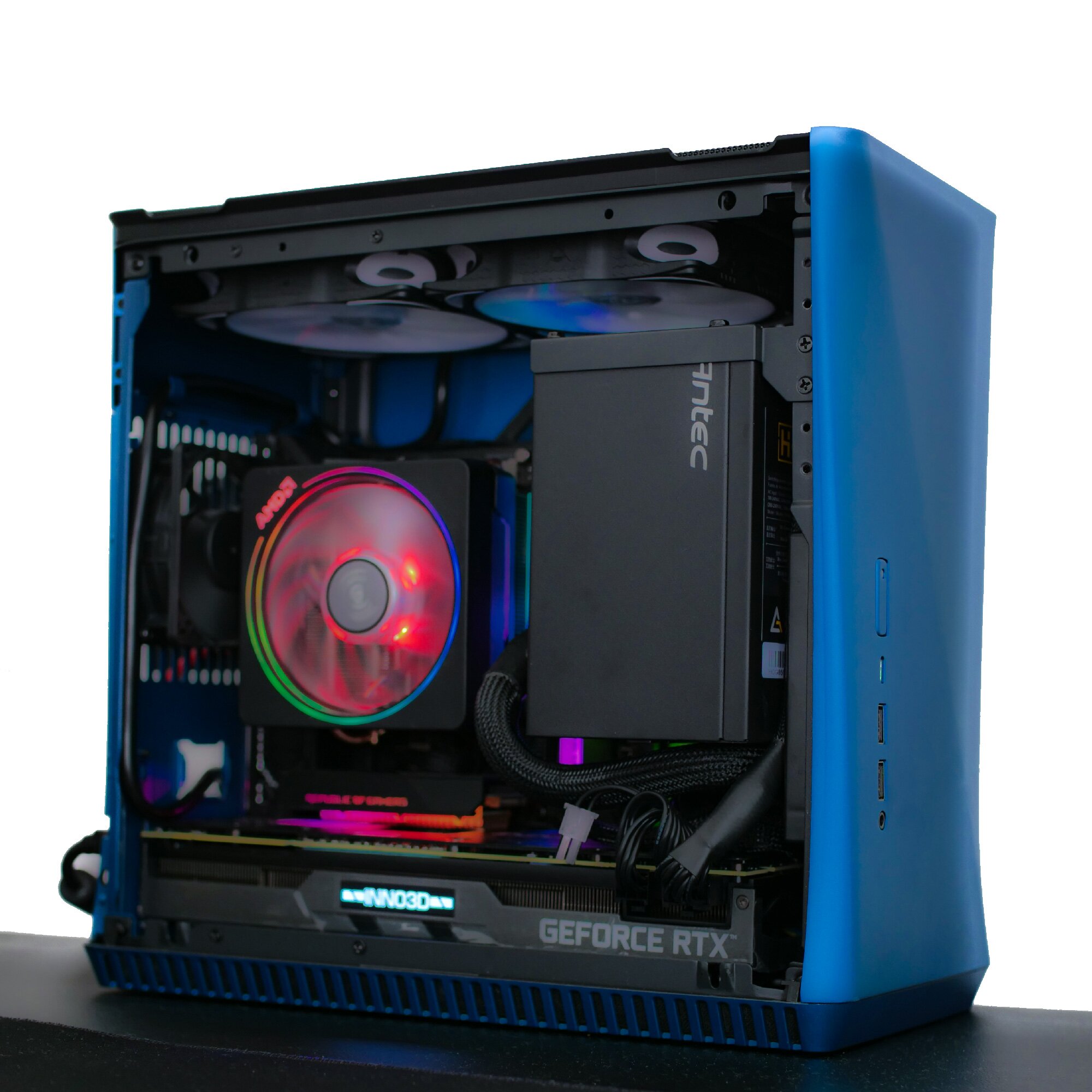

Le boitier est annoncé compatible avec les cartes mini-ITX, mais nous avons réussi à installer notre carte au format mini-DTX qui fait 203 mm en longueur (contre 170 mm pour une carte mini-ITX) sans aucune difficulté ! Coté carte graphique notre INNO3D GeForce RTX 2070 SUPER TWIN X2 OC n’a pas posé de problème avec ses 268 mm de longueur (marge restante de 40 mm).

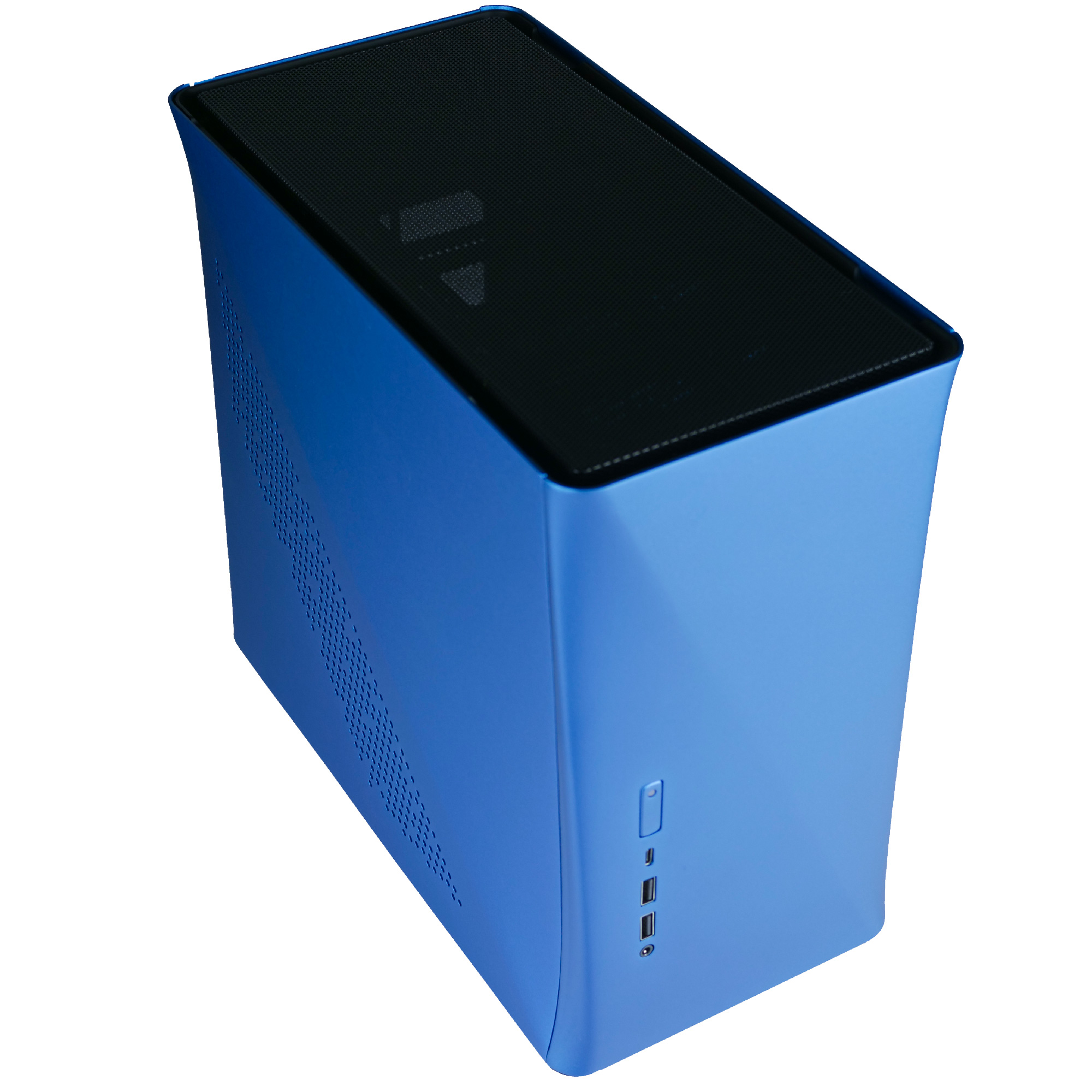

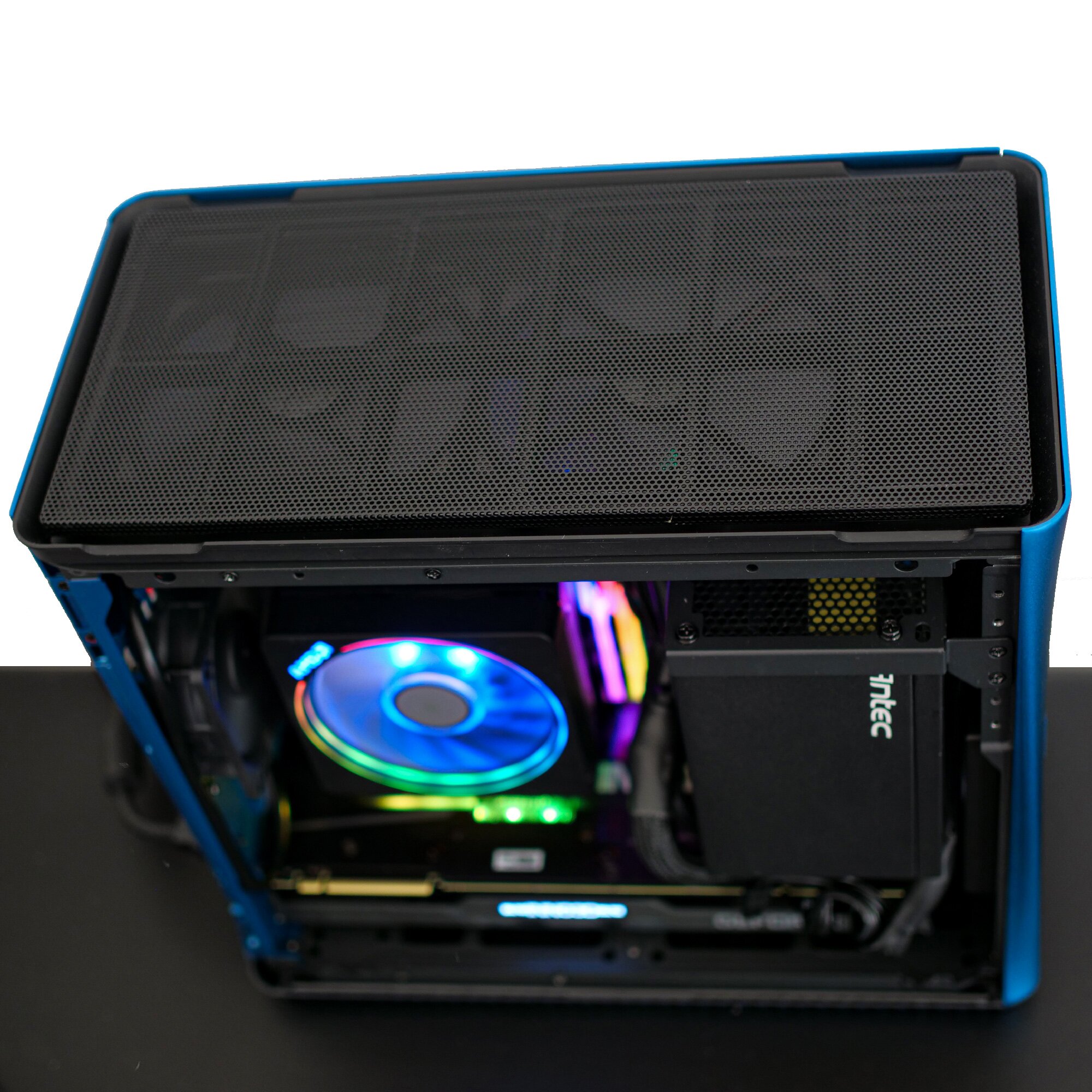

Nous avons opté pour la variante « Air Flow » en mettant en place le panneau Mesh sur le dessus. En effet, compte tenu de notre configuration test musclée, nous avons besoin d’un flux d’air important.

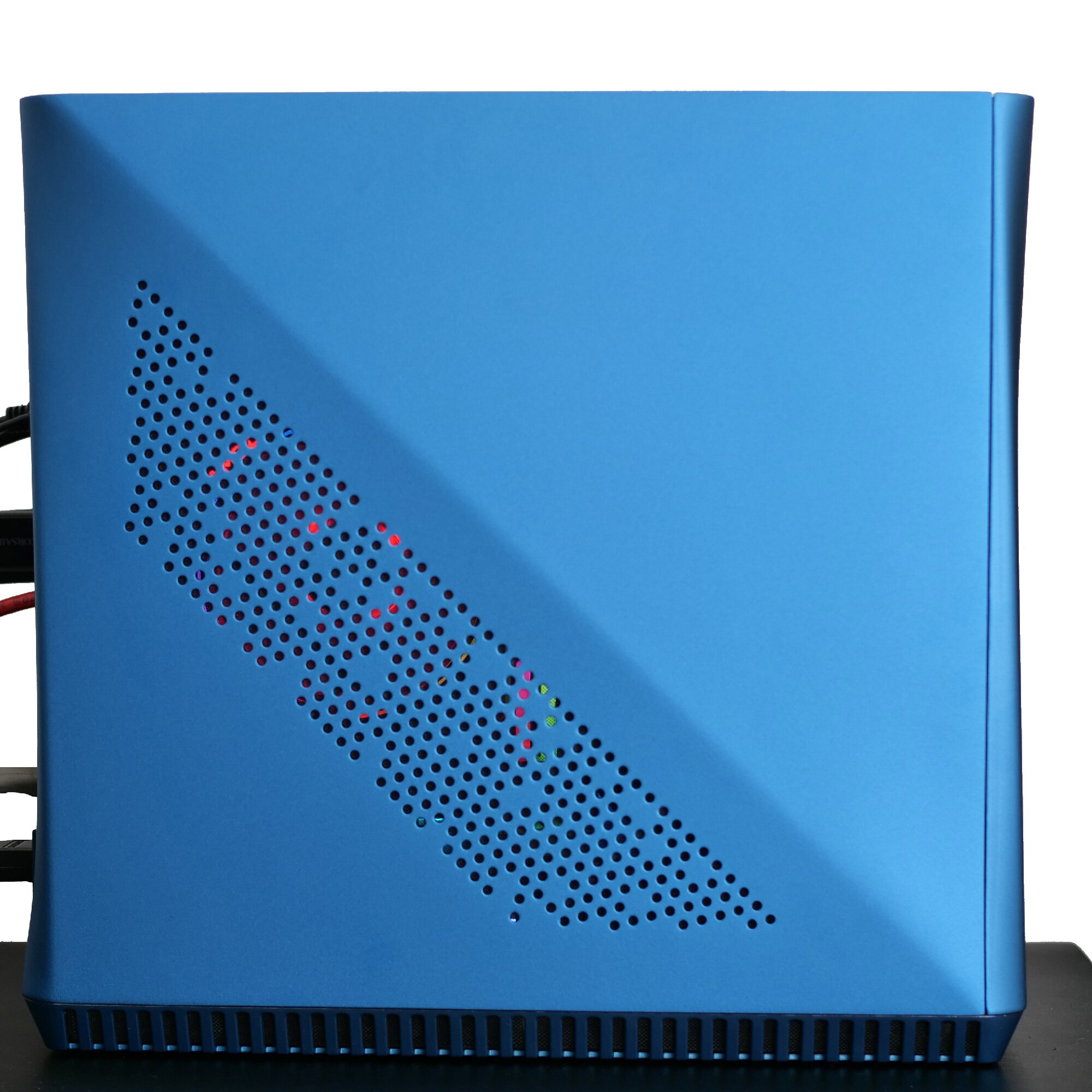

Ayant une carte graphique deux slots, nous n’avons pas pu installer de ventilateurs sur les entrées d’air en bas ! Les ventilateurs de notre carte graphique vont donc aspirer l’air depuis le bas via les ouvertures présentes en pieds. Notre Ryzen 3700x est équipé de son Wraith Prism LED RGB qui aspirera l’air via les tous d’aération présents sur le panneau latéral gauche.

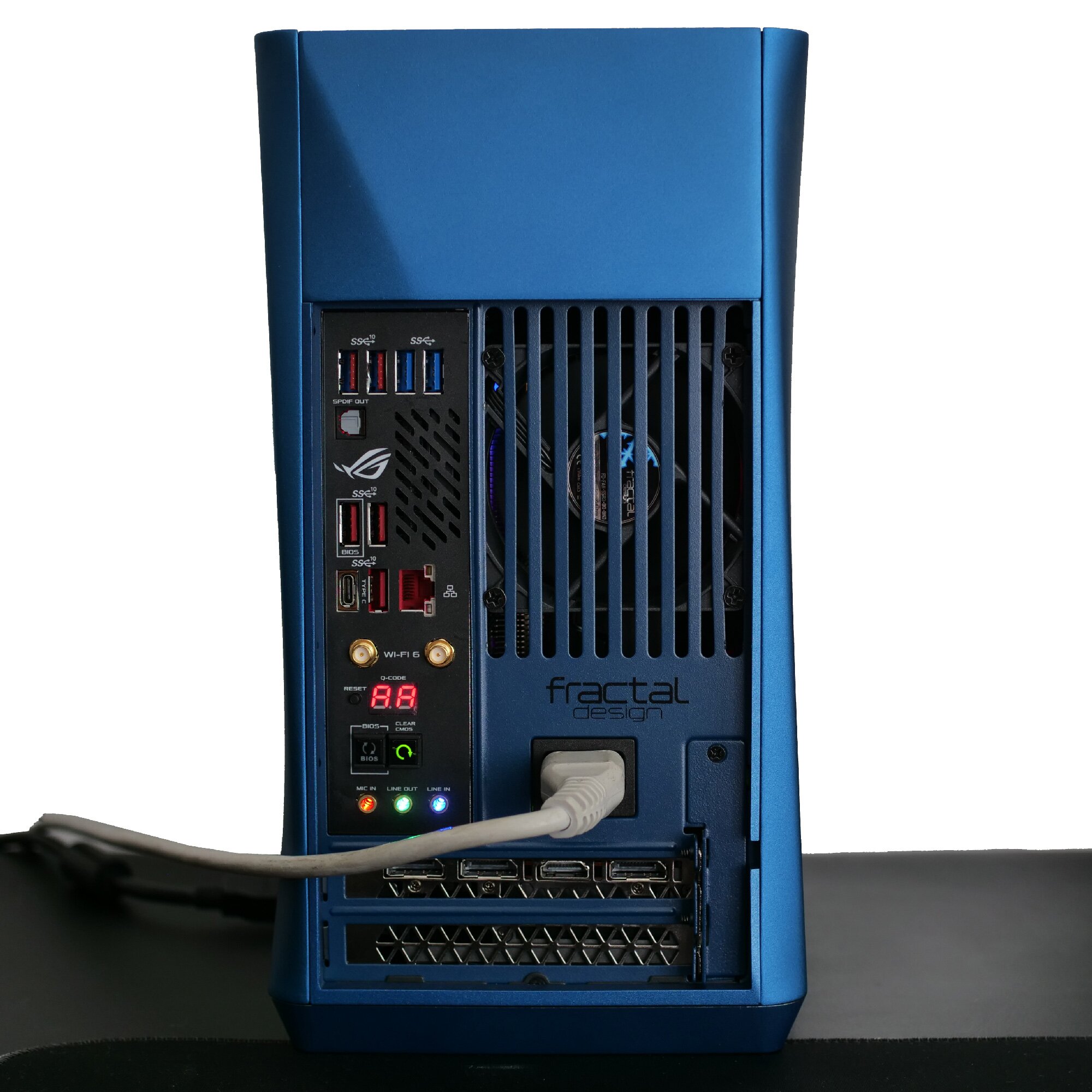

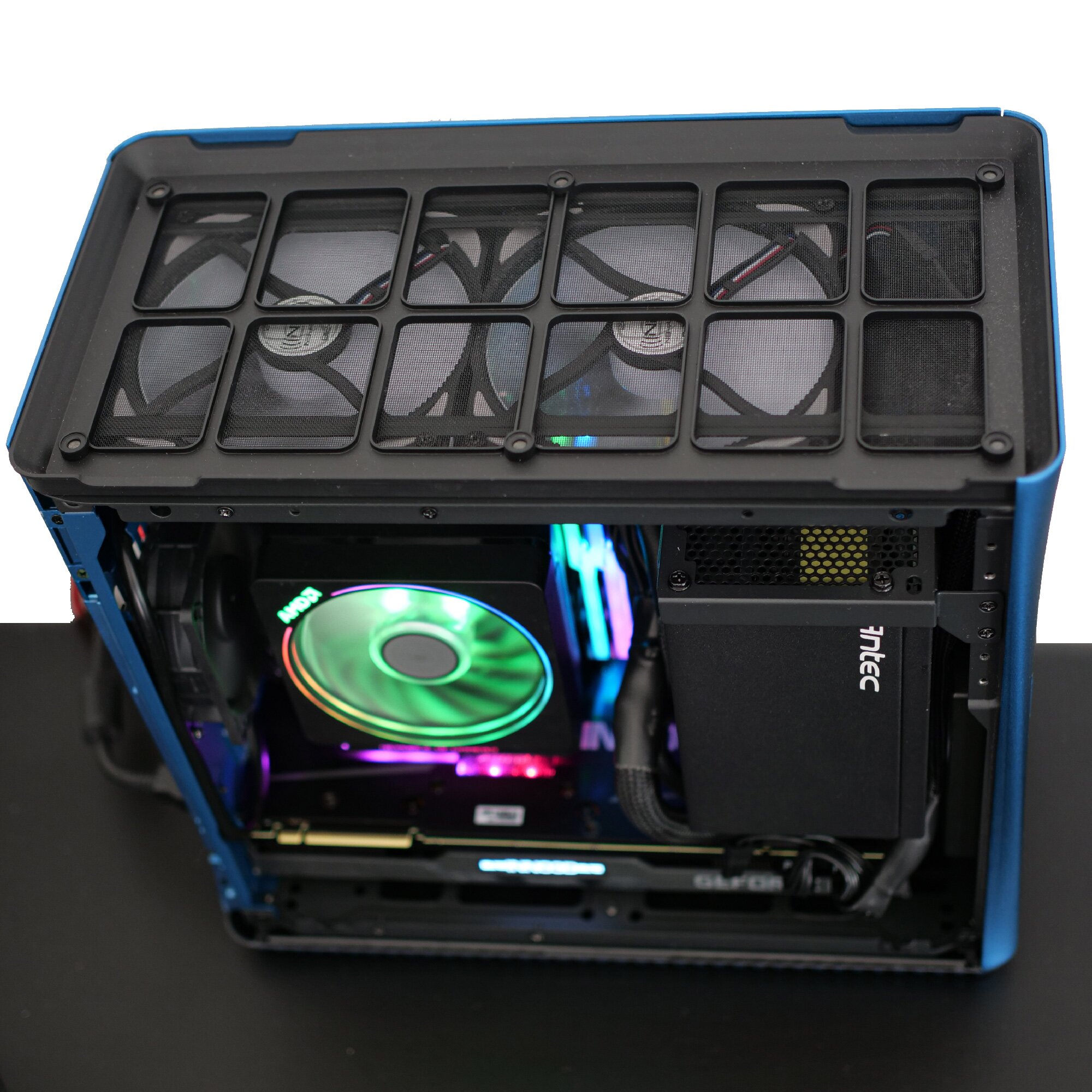

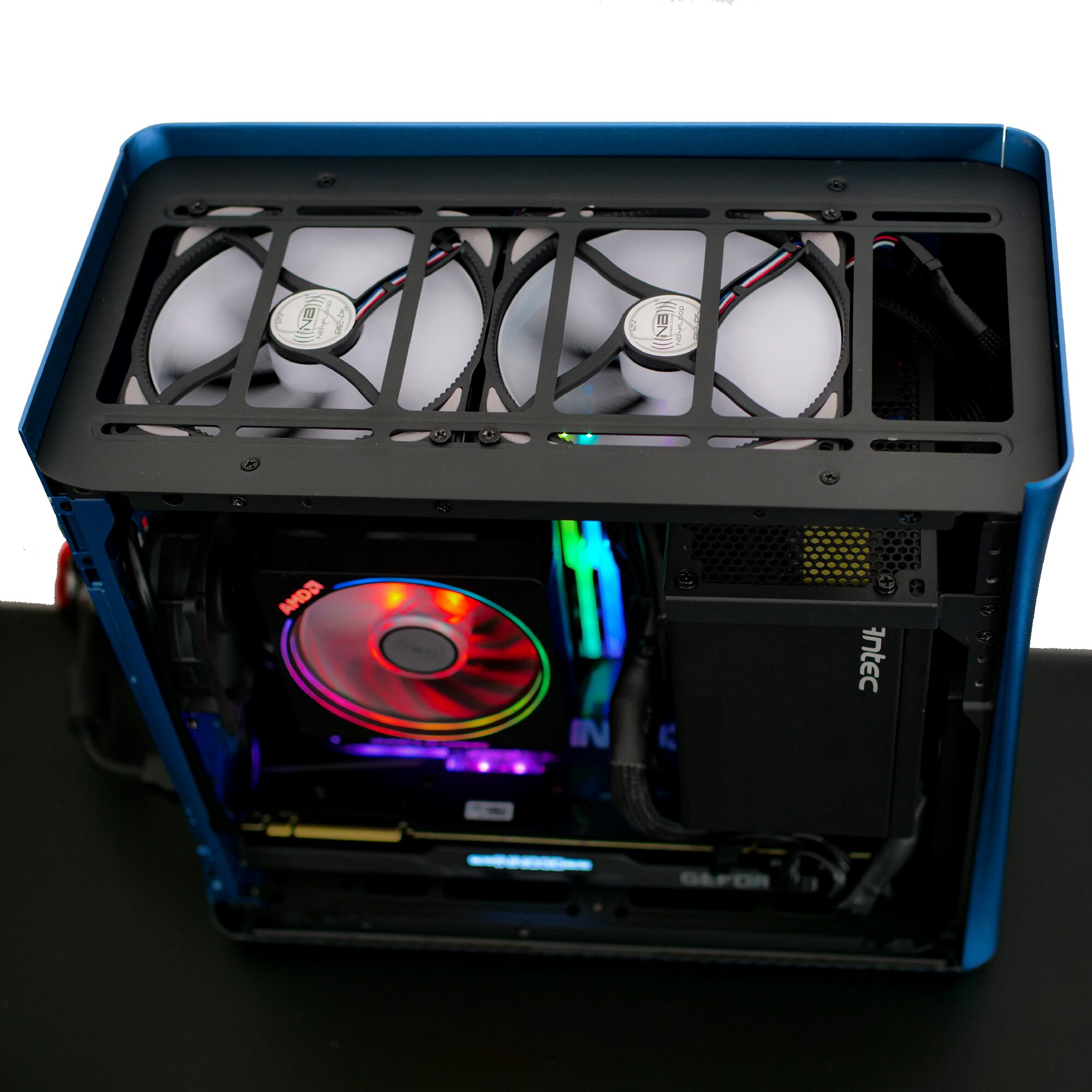

Pour évacuer l’air chaud vers extérieur, nous avons placé deux ventilateurs Noiseblocker NB-eLoop B12-PS 120mm PWM en haut et bien sûr branché le ventilateur 80 mm pré-installé à l’arrière.
Coté alimentation, nous avons opté pour un bloc Antec 850W Gold assez compact (Profondeur 140 mm hors connecteurs) full modulaire. Pour ce faire, le support SFX /HDD a été déposé.
Protocole de test & résultats
Pour tester le boîtier, notre protocole était le suivant :
- La configuration citée ci-avant (boîtier fermé)
- Burn CPU : OCCT 5.5 sur l’ensemble des threads sous Cpu linpak 2019 pendant 15 min,
- Burn GPU : Fire Strike Stress Test (3DMark) avec 20 passes pour chauffer la carte graphique,
- CrystalDiskMark pour mesurer la température du SSD en charge,

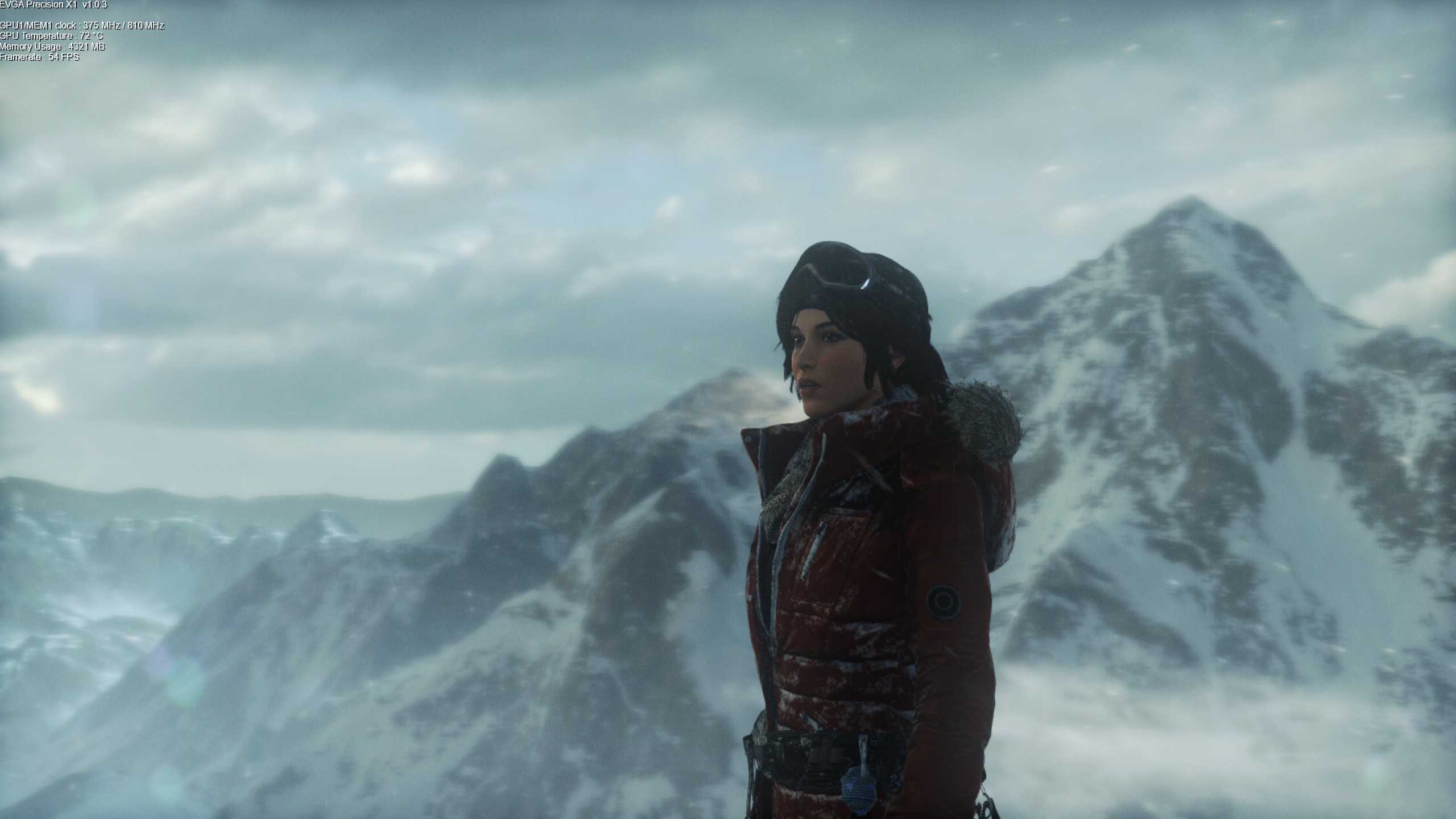

- Rise of the Tomb Raider : 30 minutes de jeu en Ultra 1440p,
- Les ventilateurs du boîtier sont branchés sur la carte mère en mode auto,
- La carte graphique en mode auto,
- Application de mesures acoustiques (étalonnées par un sonomètre de précision), à 50 cm du boîtier,
- Les mesures sont réalisées en 2 situations : au repos et en charge.
Températures
Suite aux différents tests réalisés, les résultats obtenus sont les suivants :
Au niveau des températures, avec la vitesse de ventilation réglée en auto et une température ambiante de 22°C, le CPU reste aux alentours de 46°C au repos (Merci Ryzen :p). Une fois sollicité sous OCCT, le processeur affiche une température maximale de 78°C. Ces températures sont acceptables pour du mini-ITX.
Au repos, la RTX 2070 super, avec son mode semi passif, tourne à 50°C. Après 20 passes de stress test Firestrike, la température de celle-ci atteint les 85°C.

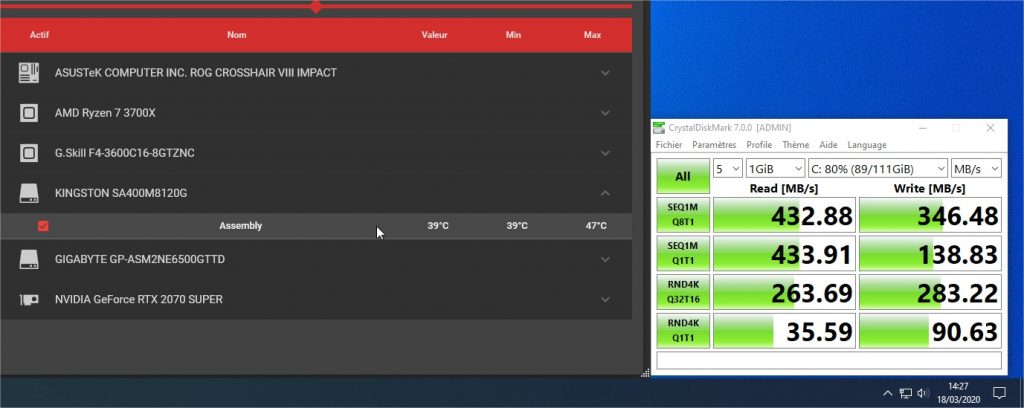

Le SSD affiche 39°C au repos, et 47°C après un test CrystalDiskMark.
En jeu, la carte ne dépasse pas 80°C après 30 minutes dans Rise of the Tomb Raider. Le 3700x lui monte à 70 °C.
Niveaux sonores
Pour nos mesures de bruit, nous avons placé notre instrument de mesure à 50 cm du boîtier. Au repos, avec la ventilation en mode auto comme indiqué ci-avant, le ERA ITX se montre silencieux avec seulement 25.6 dB(a) dans une pièce bien isolée. En charge le niveau monte à 35.3 dB(a).
Ps : Ces résultats peuvent varier selon la configuration.
