Boîtier FRACTAL Torrent Compact : un « must have » !

Intérieur

Passons à l’exploration du Fractal Torrent Compact. La façade s’enlève facilement en tirant vers soi par le haut. Celle-ci repose sur le bas du châssis.

Elle a un grand filtre qui empêchera l’introduction de la poussière sur les composants. Rigide, il est clipsé et s’enlève facilement pour son nettoyage.

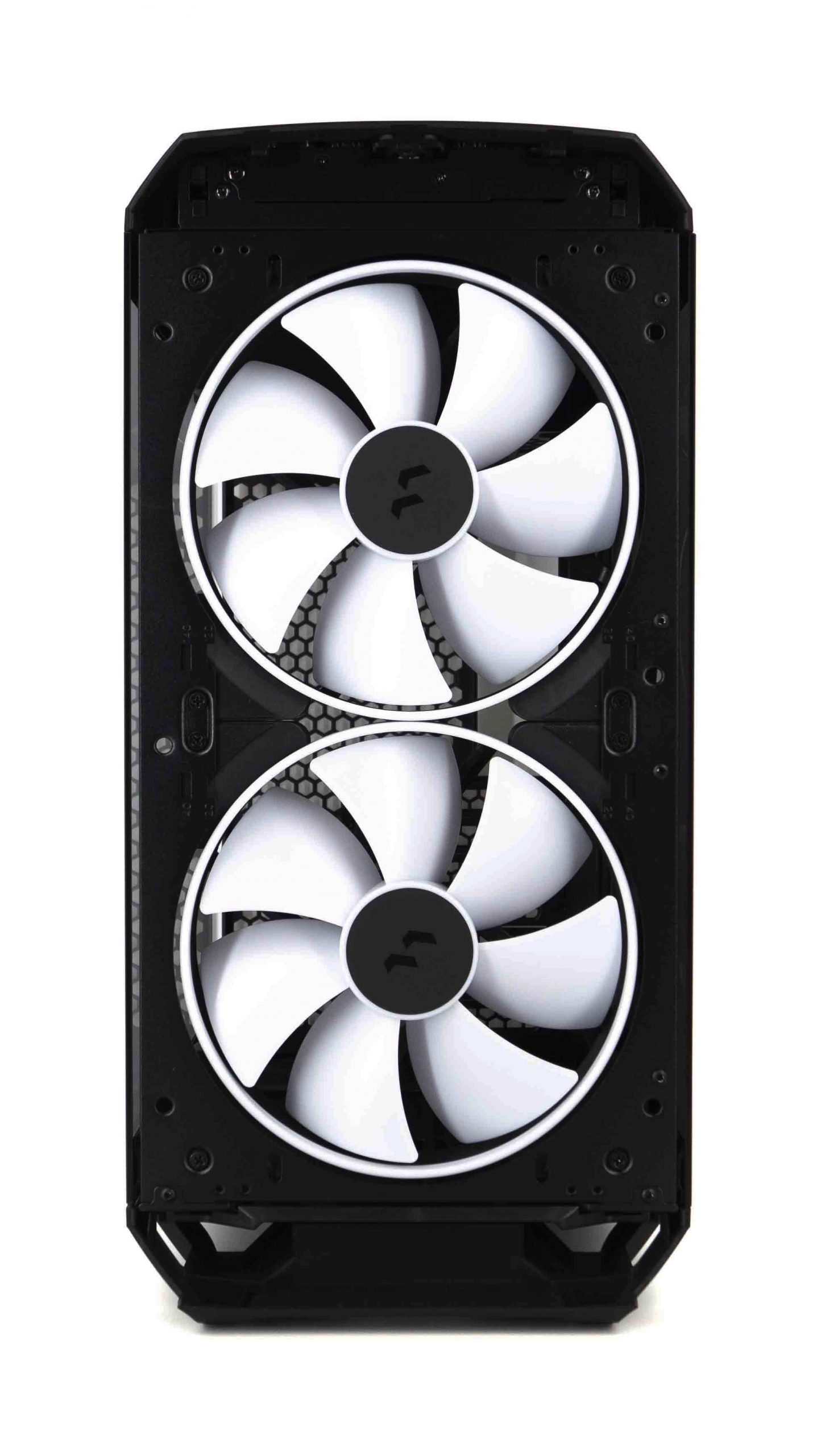

Une fois la façade enlevée, nous arrivons sur les deux grands ventilateurs de 180 mm pré installés. Ce sont des PRISMA AL-18 PWM ARGB. Ils pourront être remplacés par trois ventilateurs de 120 mm ou 140 mm grâce à deux supports fournis, ou bien par un système de refroidissement liquide avec des radiateurs de 360 mm maximum. Blancs, les ventilateurs ont le logo Fractal en leur centre.

Nous le disions, c’est lorsque la façade est enlevée que nous pouvons retirer le filtre situé en dessous du Fractal Torrent Compact. Il suffit de le tirer vers soi pour le nettoyer si besoin.

Rigide, il protégera les composants de la poussière et notamment le système de refroidissement situé juste en dessus.

Pour explorer la partie droite du Fractal Torrent Compact, nous devons enlever la paroi en verre trempé. Cette paroi est fixée au châssis par deux loquets en haut et trois pattes en bas. Elle repose sur le châssis. Les risques de chute sont minimes, c’est le système le plus sûr que nous ayons eu entre les mains.

Voici la partie intérieure droite du boîtier. Nous n’avons ici que 17 mm de profondeur au maximum. C’est peu ! Nous n’avons pas pu organiser les câbles correctement sous peine de dépasser cette limite de 17 mm et d’empêcher la fermeture de la paroi. Il faudra mettre à plat l’ensemble des câbles et les regrouper le moins possible. Dommage…
Cet espace peut se décomposer en cinq zones (en dehors de l’espace réservé au dos de la carte mère).

Tout en haut à gauche, nous avons une petite nouveauté de la part de Fractal : une barre métallique fixée par deux vis agrémentée du logo de la marque. Elle servira au passage des câbles pour une organisation des branchements plus harmonieuse.

Nous avons également un hub pour ventilateur, le Nexus 9P Slim Fan Hub. Comme son nom l’indique, il va pouvoir recevoir jusqu’à neuf ventilateurs PWM. Situé tout en bas pour le premier Torrent, ici, il est sur le côté et est plus accessible par l’ensemble des ventilateurs.

Le Nexus 9P Slim Fan Hub est à brancher à une prise Sata reliée à l’alimentation et à un port 4 pins pour ventilateur présent sur la carte mère.

Trois serre-câbles velcro sont présents pour le câble management. C’est ici qu’il ne sera pas possible de regrouper trop de câbles sous peine de ne pas pouvoir fermer correctement la paroi.

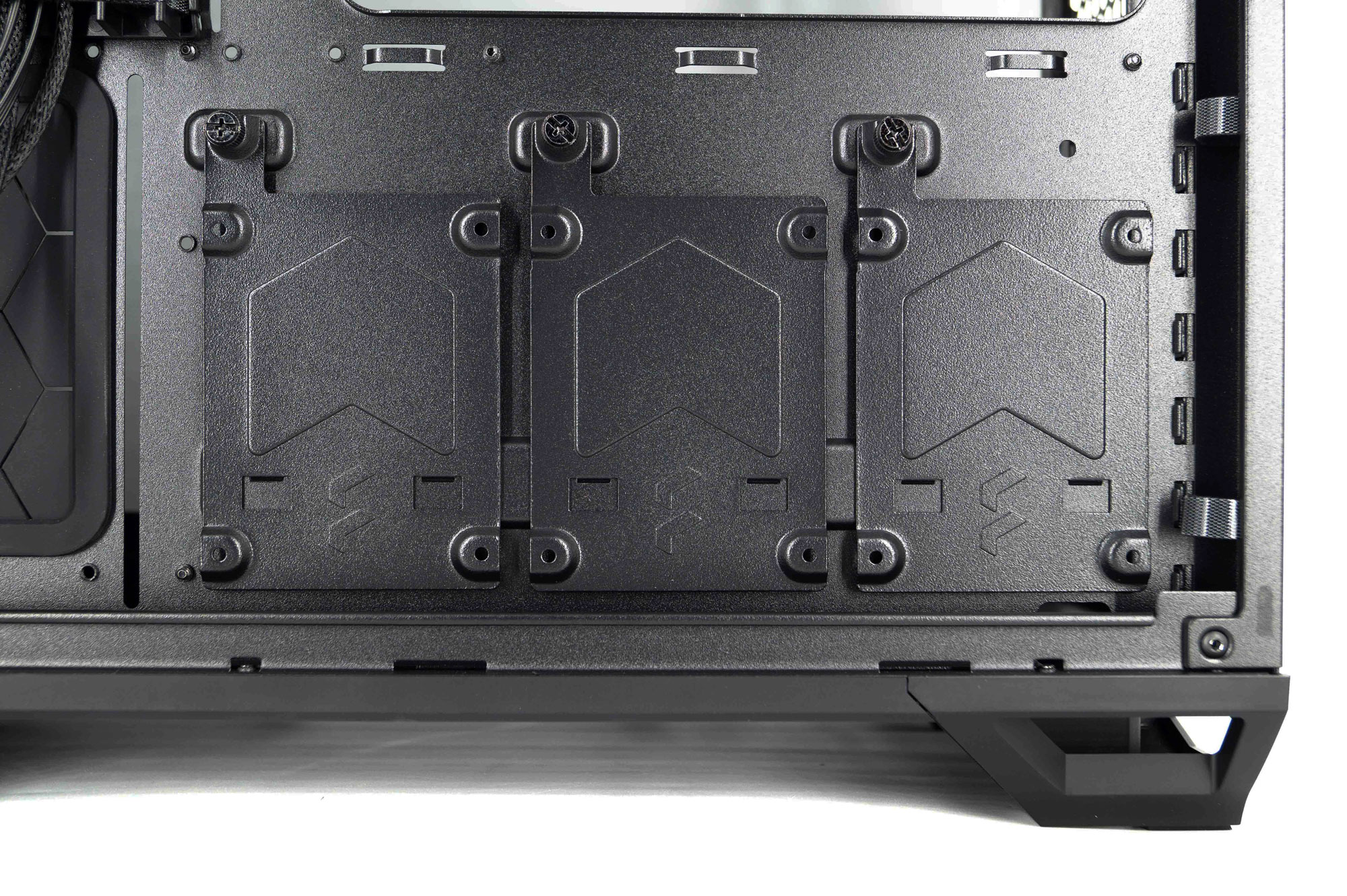

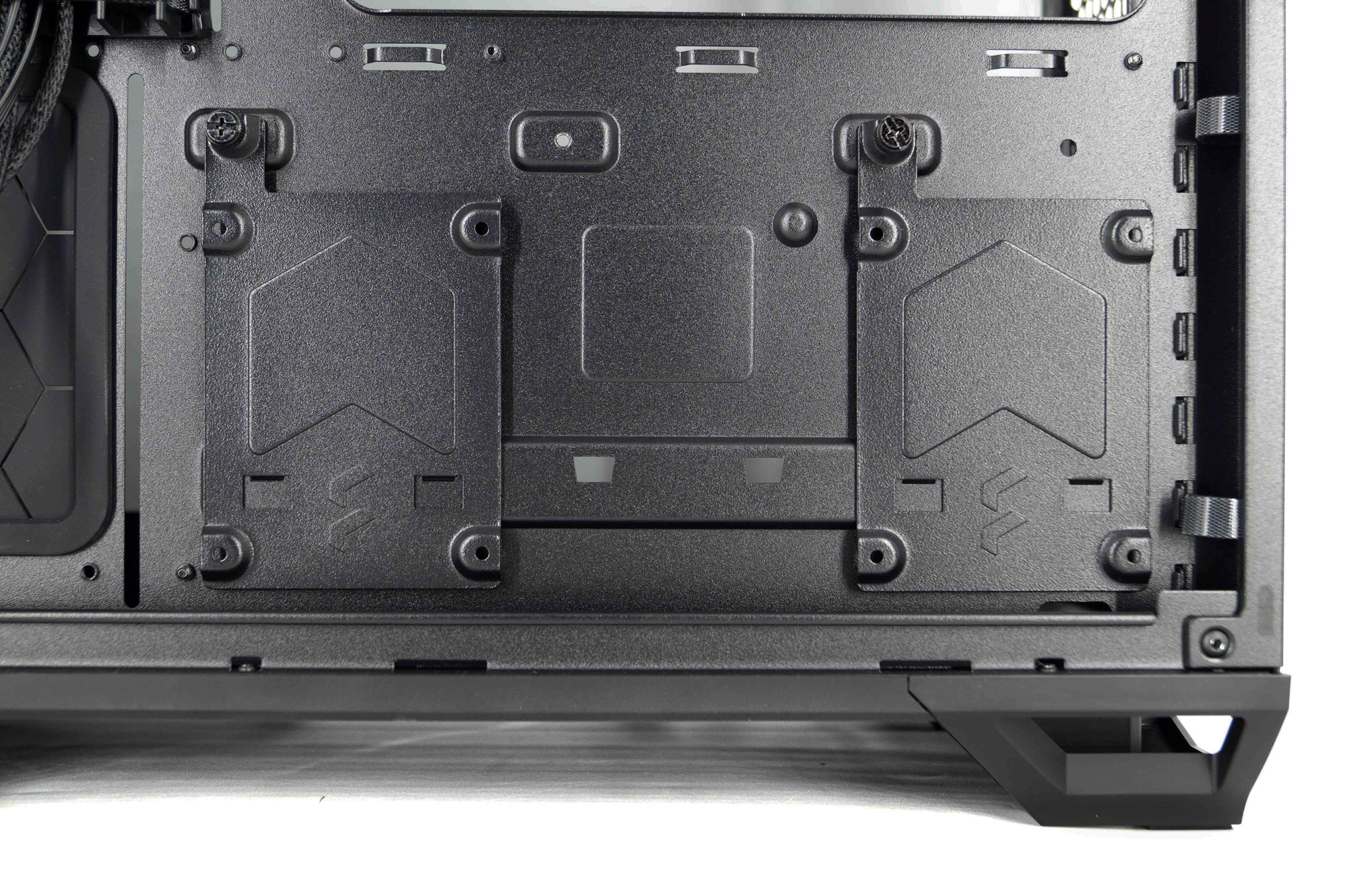

Tout en bas, sous l’espace réservé au dos de la carte mère, le Fractal Torrent Compact a trois supports de disques durs 2,5″. En acier, ils sont fixés au châssis à l’aide d’une vis à main. Ils s’enlèvent facilement. Les disques s’installent à l’aide de vis fournies, mais ne reposent pas sur des patins anti vibration.

Enfin, tout en haut, nous avons l’espace réservé à l’alimentation. Fractal a prévu six patins anti vibration. Pour rappel, l’espace alloué est de 224 mm maximum. Les alimentations grand format pourront s’y loger facilement. Le châssis est là aussi constitué de multiples alvéoles pour la circulation de l’air.

Concernant les branchements du Fractal Torrent Compact, nous avons :

• Une prise USB 3.0 et une prise USB-C,
• Une prise audio,
• Le Torrent Compact ayant une petite touche de RGB, il y a une prise ARGB,
• Les prises Reset, Power et Power LED.

Pour fixer la paroi de gauche, le même système est utilisé : trois pattes en bas reposant sur le châssis et deux loquets en haut. La paroi fait trois millimètres d’épaisseur.

Voici donc l’intérieur du Fractal Torrent Compact.
Celui-ci pourra accueillir des cartes mères au format SSI-CEB / Mini-ITX / mATX / ATX / E-ATX. Deux passe-câbles en caoutchouc sont situés à la droite de l’emplacement de la carte mère pour acheminer les branchements.

Concernant les cartes graphiques, elles pourront aller jusqu’à 330 mm si les ventilateurs de 180 mm sont conservés. Si les ventilateurs sont de 120 ou 140 mm, la carte graphique pourra mesurer jusqu’à 343 mm. Enfin, s’il n’y a pas de ventilateur, l’espace alloué est de 368 mm. Bien évidemment, si le système a un watercooling, il faudra enlever l’épaisseur du radiateur et des ventilateurs de ces 368 mm.

Les refroidisseurs de processeur pourront mesurer jusqu’à 174 mm de hauteur.

Pour un boîtier au format « compact », la plupart des configurations actuelles logent aisément.

Comme pour son grand frère, le Fractal Torrent Compact a un support de carte graphique. Il est accompagné d’un petit tampon en caoutchouc à visser qui viendra se placer sous la carte graphique pour éviter les frottements.

Deux positions sont possibles en fonction de la taille de la carte mère.
La première position place le support à 253 mm du bord gauche du boîtier, c’est-à-dire juste après une carte mère au format ATX.
La deuxième position place le support à 293 mm du bord gauche du boîtier, c’est-à-dire juste après une carte mère au format E-ATX.
Le support est réglable en hauteur sur 124 mm.

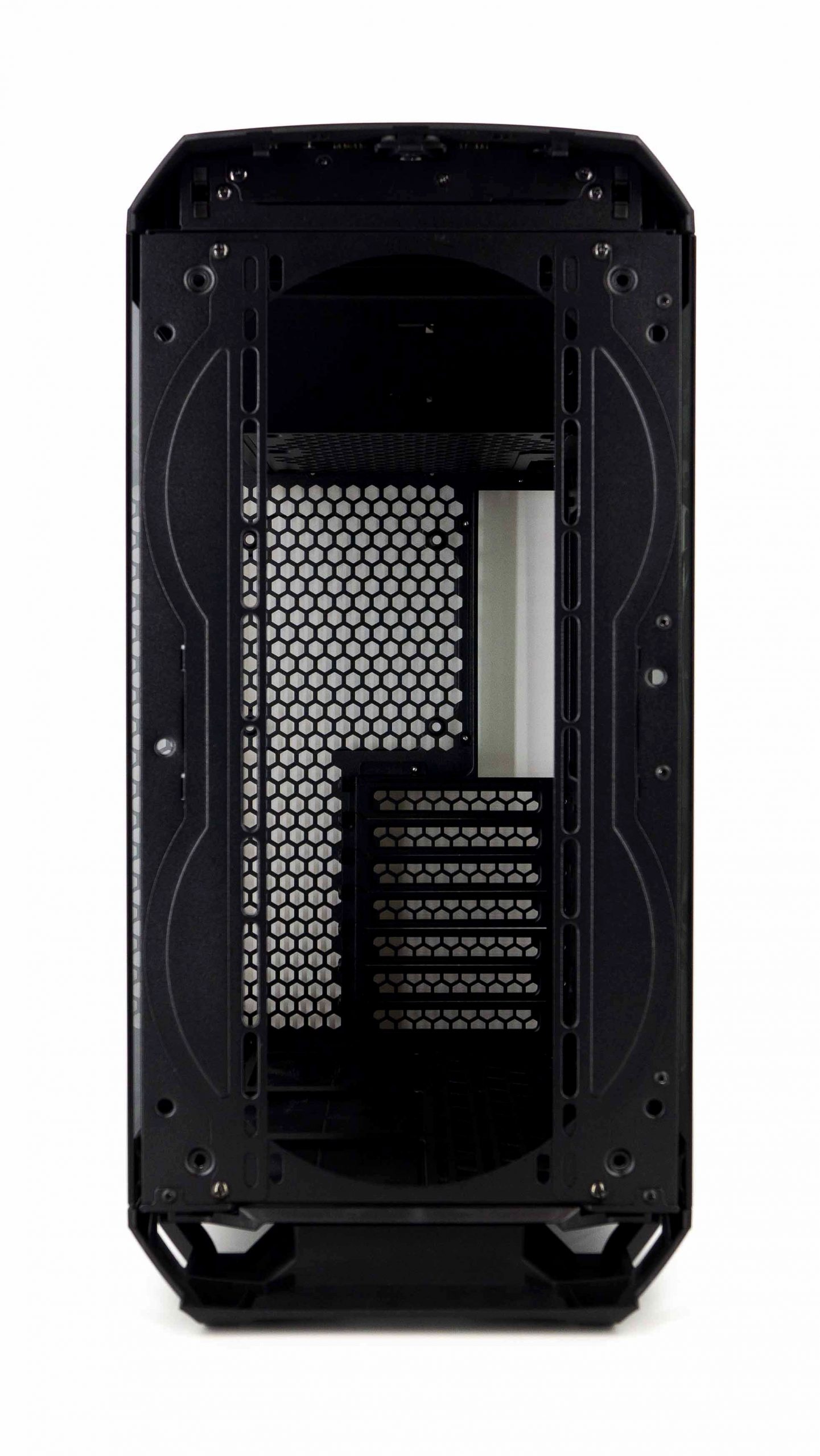

À l’intérieur droit du Fractal Torrent Compact, nous nous retrouvons derrière les deux ventilateurs pré installés. Ici, le boîtier va pouvoir recevoir trois ventilateurs de 120 mm ou deux de 140 mm, ou des radiateurs de 120 mm…

… à 360 mm. Ça passe au millimètre près !

Le passage sur des ventilateurs de 120 mm ou 140 mm se fait facilement. Après avoir enlevé ceux de 180 mm, il faut installer les deux supports fournis dans la première boite d’accessoires découverte au début de la présentation. Ils viennent s’installer de chaque côté de l’ouverture. Ils se positionnent différemment en fonction de la taille des ventilateurs (120 ou 140 mm avec un écart plus important pour ceux de 140 mm). Les supports se fixent au châssis grâce à deux vis. Il suffit ensuite de fixer les ventilateurs aux supports. Simple !

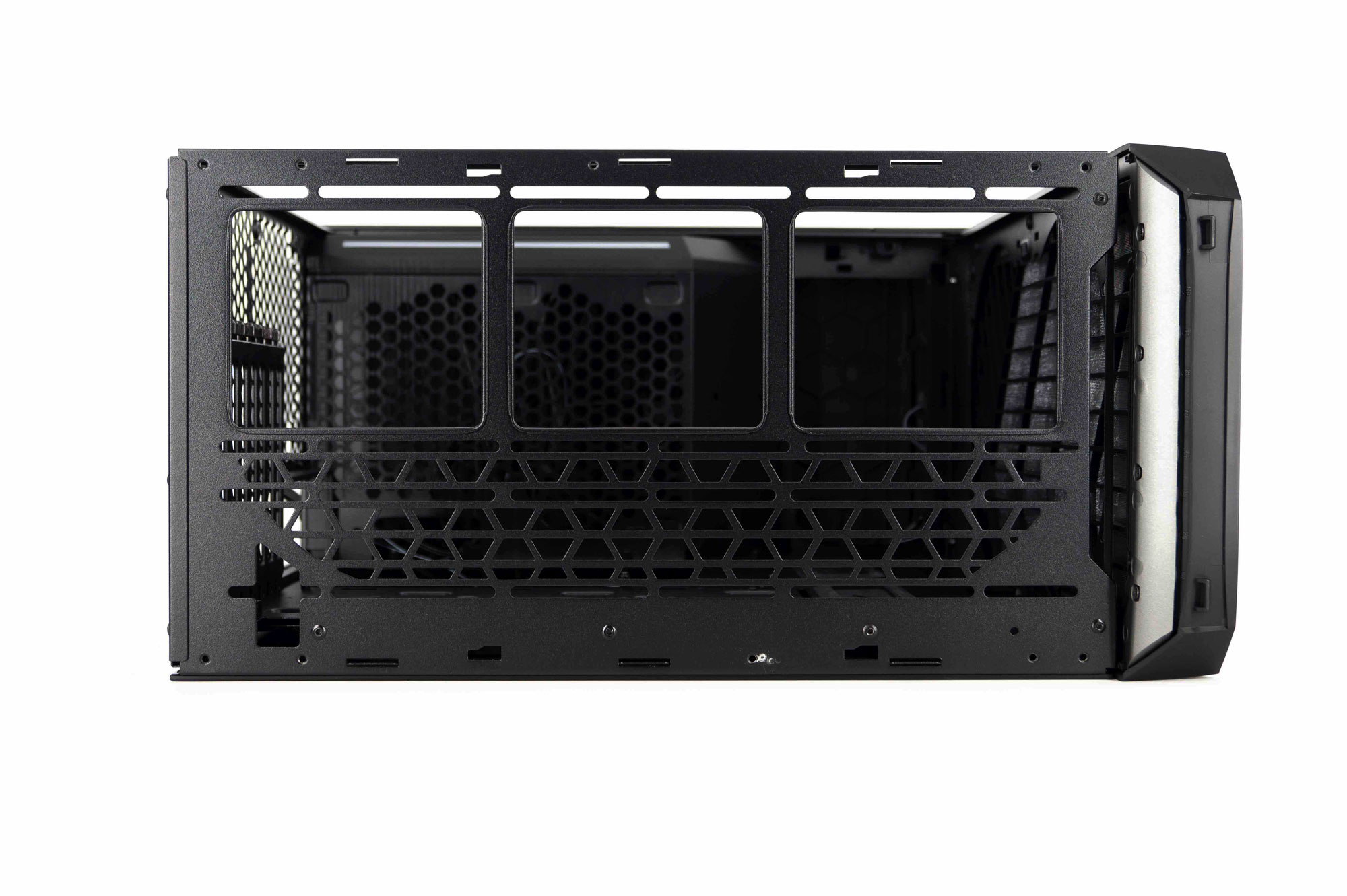

La partie intérieure gauche nous rappelle qu’elle peut recevoir des ventilateurs ou radiateurs de 120 mm uniquement. Elle a de nombreuses ouvertures en forme d’alvéole pour la circulation de l’air. Nous retrouvons les sept équerres PCIe ainsi que l’emplacement de la plaque I/O.

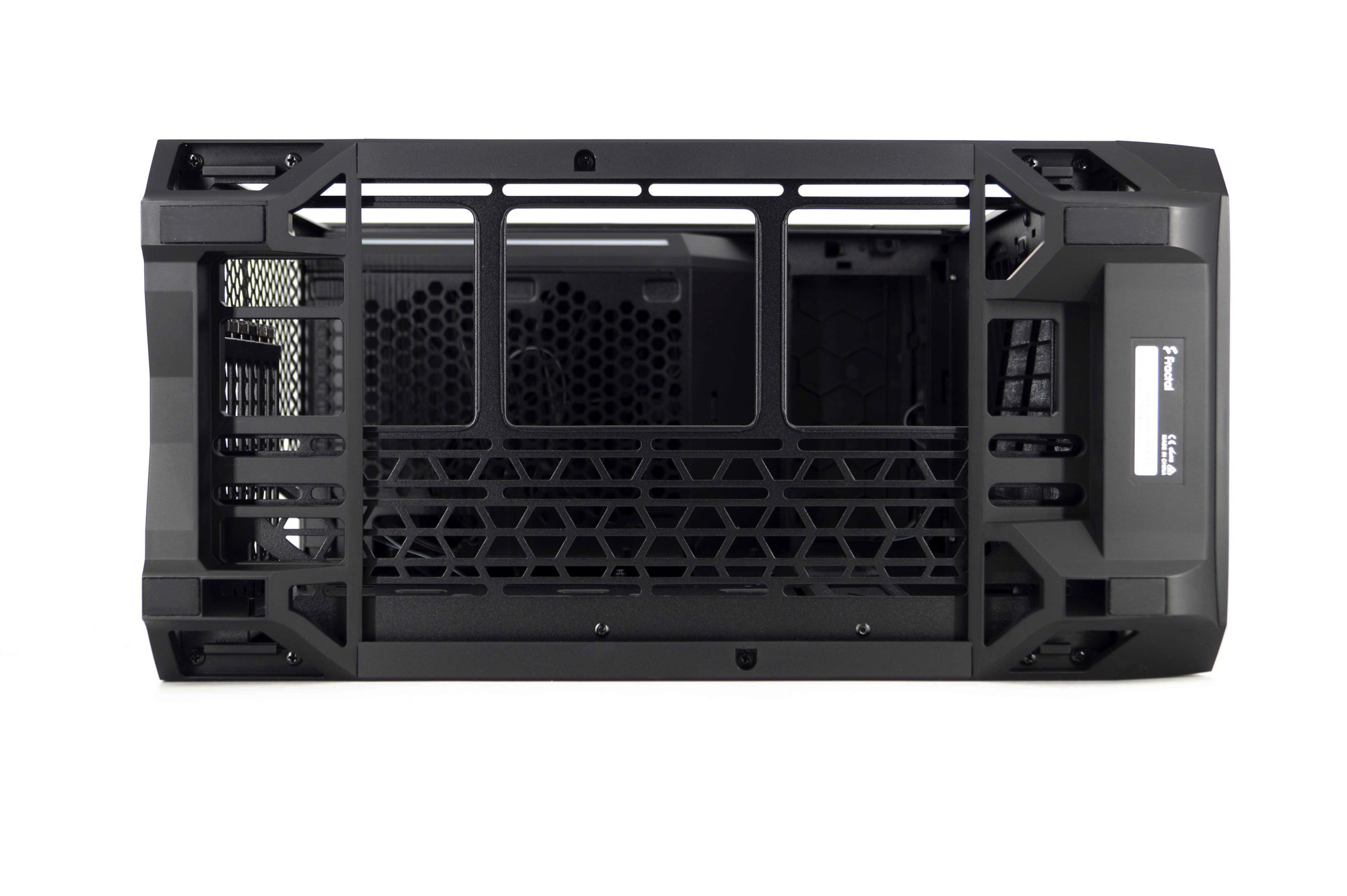

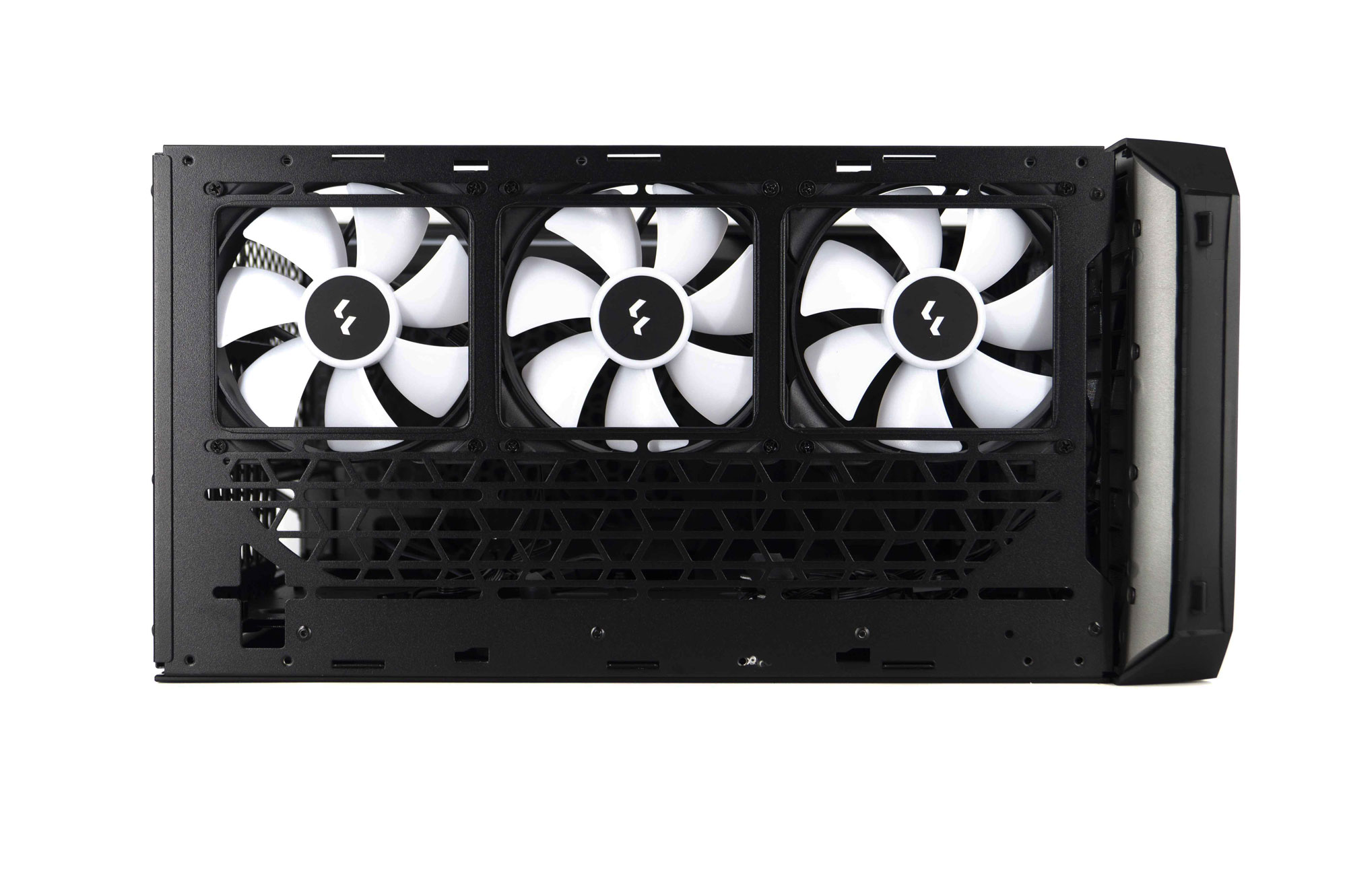

Tout en bas, nous sommes au-dessus du large filtre. Cet espace va accueillir un système de refroidissement. Selon Fractal, le boîtier peut recevoir deux ventilateurs de 180 mm ou deux de 140 mm ou deux de 120 mm. Nous avons réussi à caser trois de 120 mm si les deux ventilateurs de 180 mm sont enlevés de la façade.
Il sera également possible d’y loger des radiateurs de 120 mm à 280 mm (pas de 360 mm, ça ne passe pas). Et il sera possible de coupler un radiateur + ventilateur de 280 x 140 mm en bas et un radiateur + ventilateur de 360 x 120 mm en façade. Une capacité de refroidissement liquide musclée pour un boîtier compact !

Pour l’installation du système de refroidissement en bas, les étapes sont plus nombreuses qu’en façade, mais pas complexes.
Il suffit de retirer le filtre (donc la façade avant) et les deux pieds (maintenus par quatre vis chacun). Il faut ensuite enlever les deux barres présentes de chaque côté du boîtier. Elles sont fixées au châssis par une vis chacune. Elles participent au maintien des pieds.
L’installation des ventilateurs / radiateurs est maintenant possible. Elle se fait classiquement par des vis fournies. Les ventilateurs / radiateurs seront réglables latéralement.

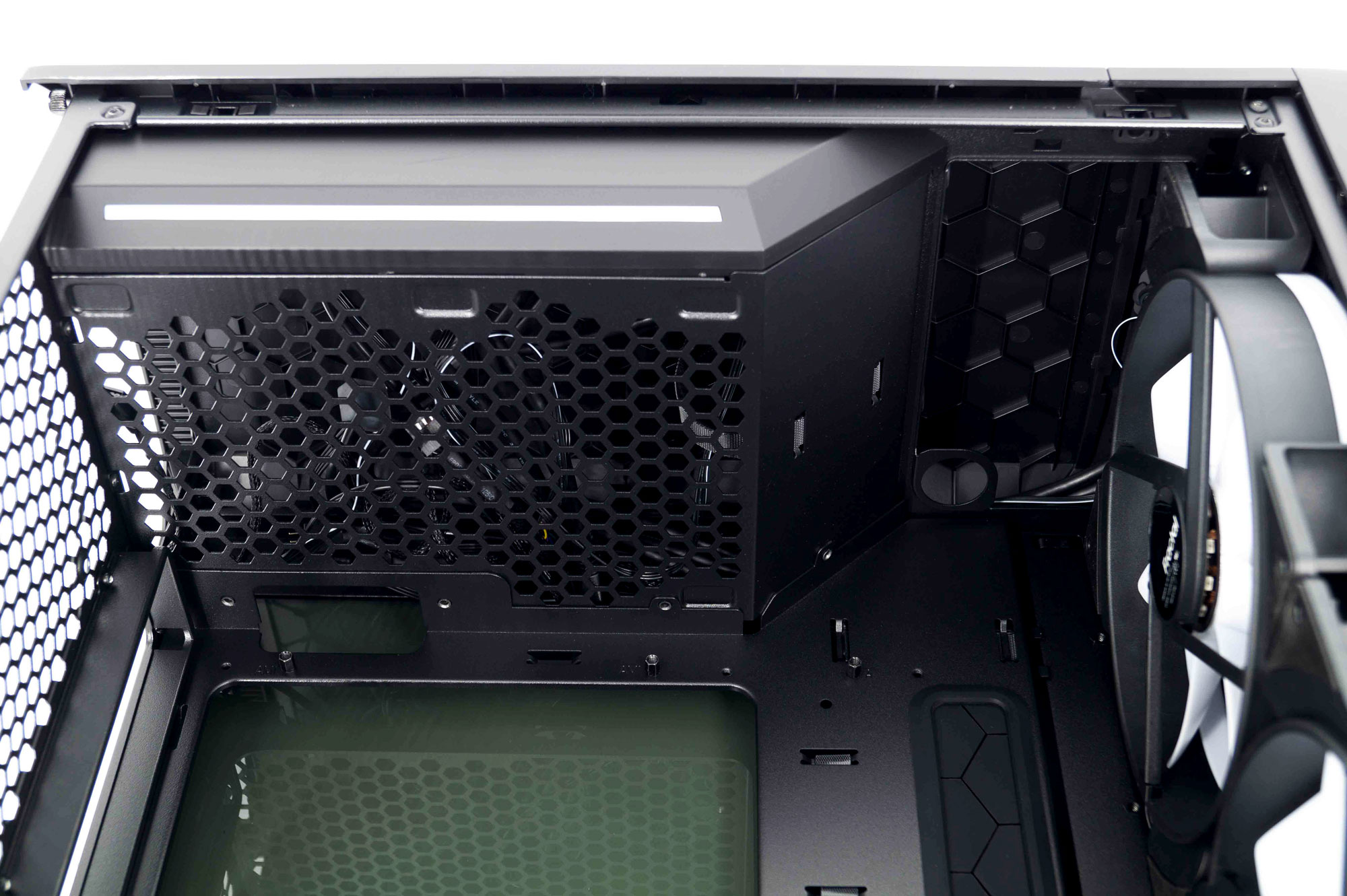

Enfin, tout en haut, il n’y a rien de particulier puisque nous nous trouvons sous l’alimentation.

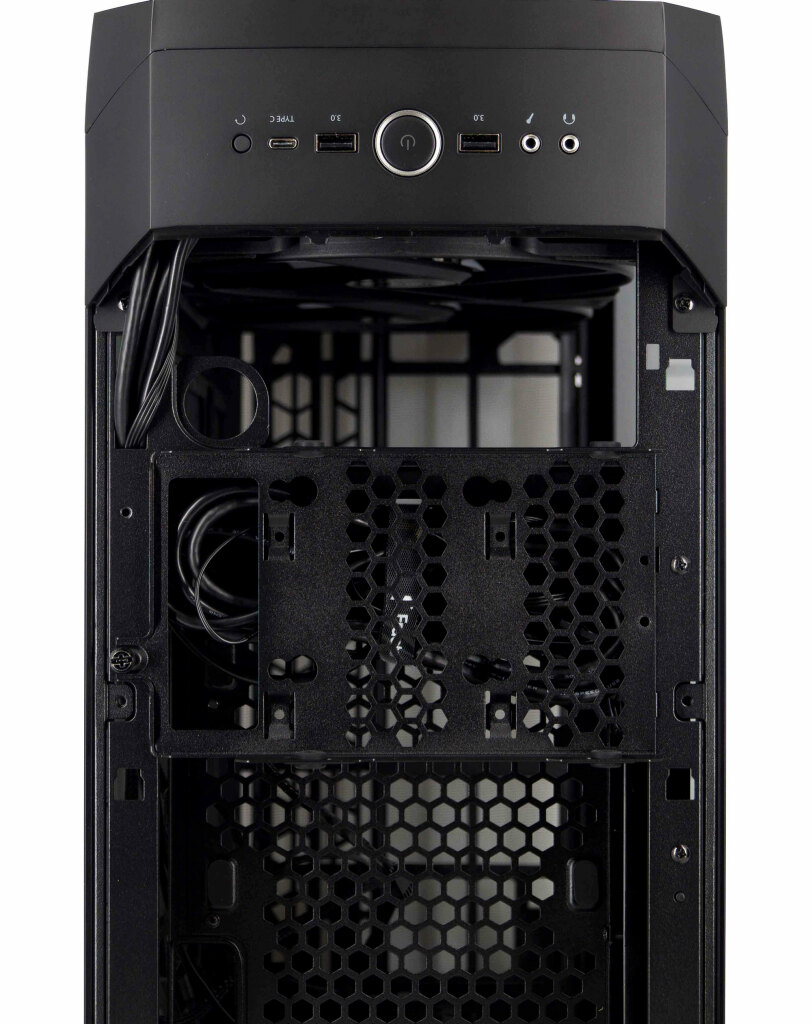

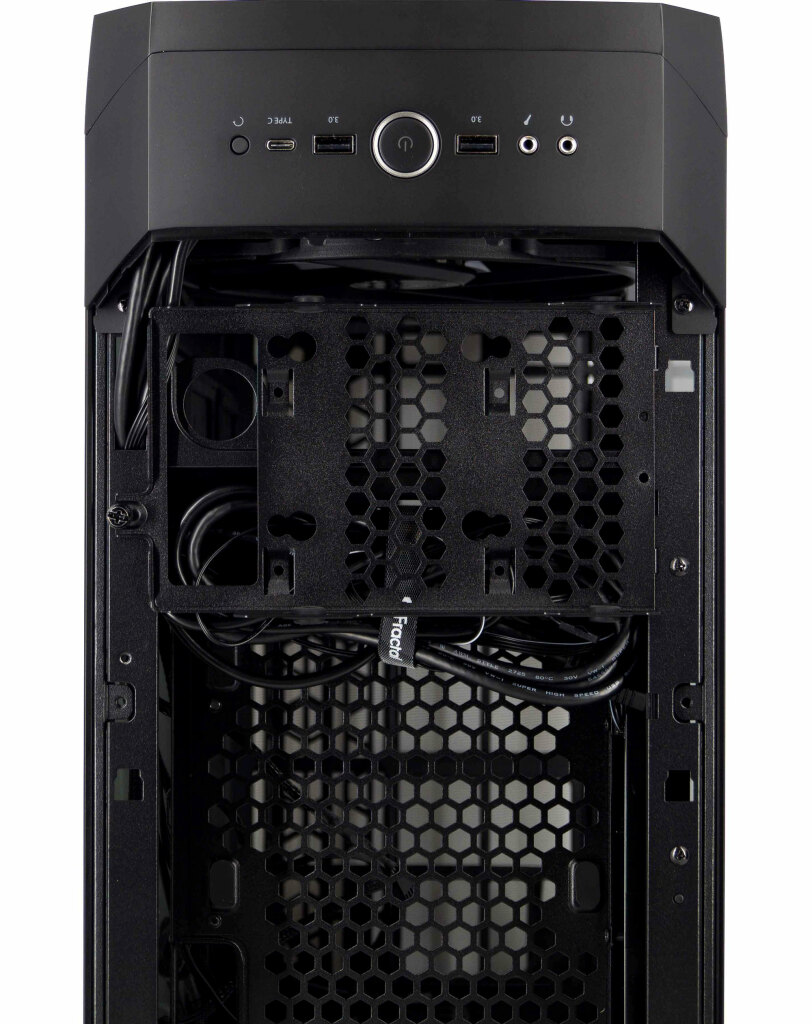

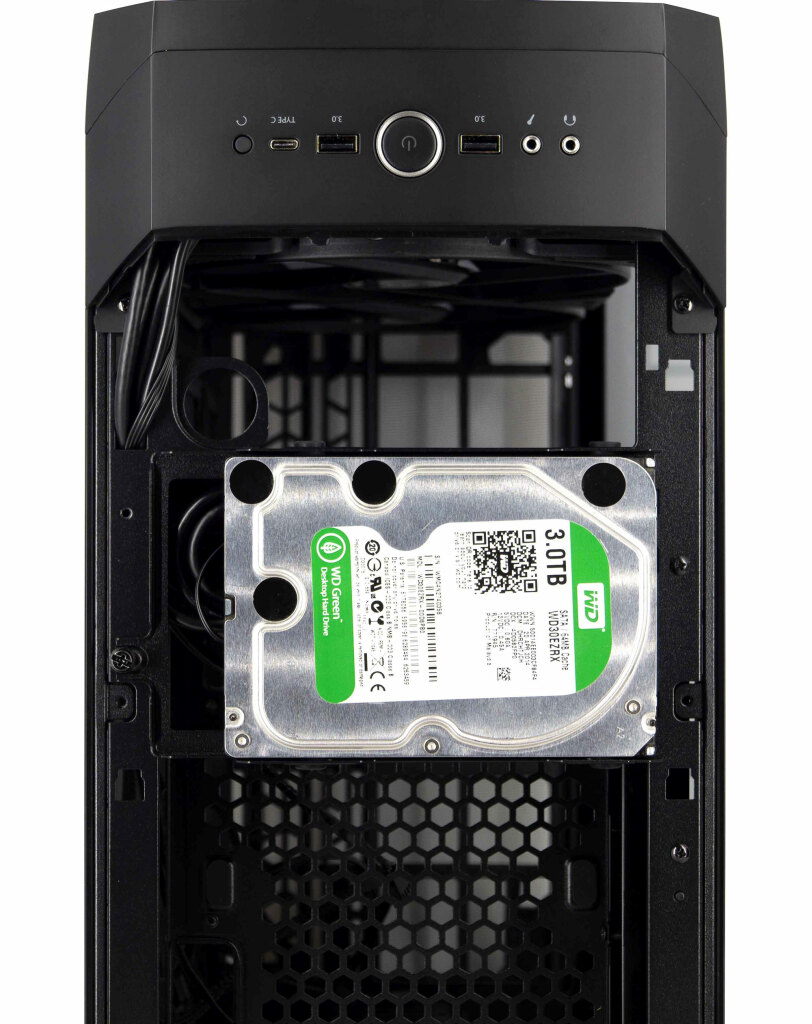

Ce compartiment va contenir un support à disque dur. Il se positionne de deux façons en fonction de la taille de l’alimentation. Il laisse ainsi un espace de 174 mm en position une et 224 mm dans la deuxième.

Ce support va pouvoir recevoir des disques de 2,5″ ou 3,5″ sur sa première face.

Et de l’autre côté, il est possible d’y mettre aussi un disque dur de 2,5″.

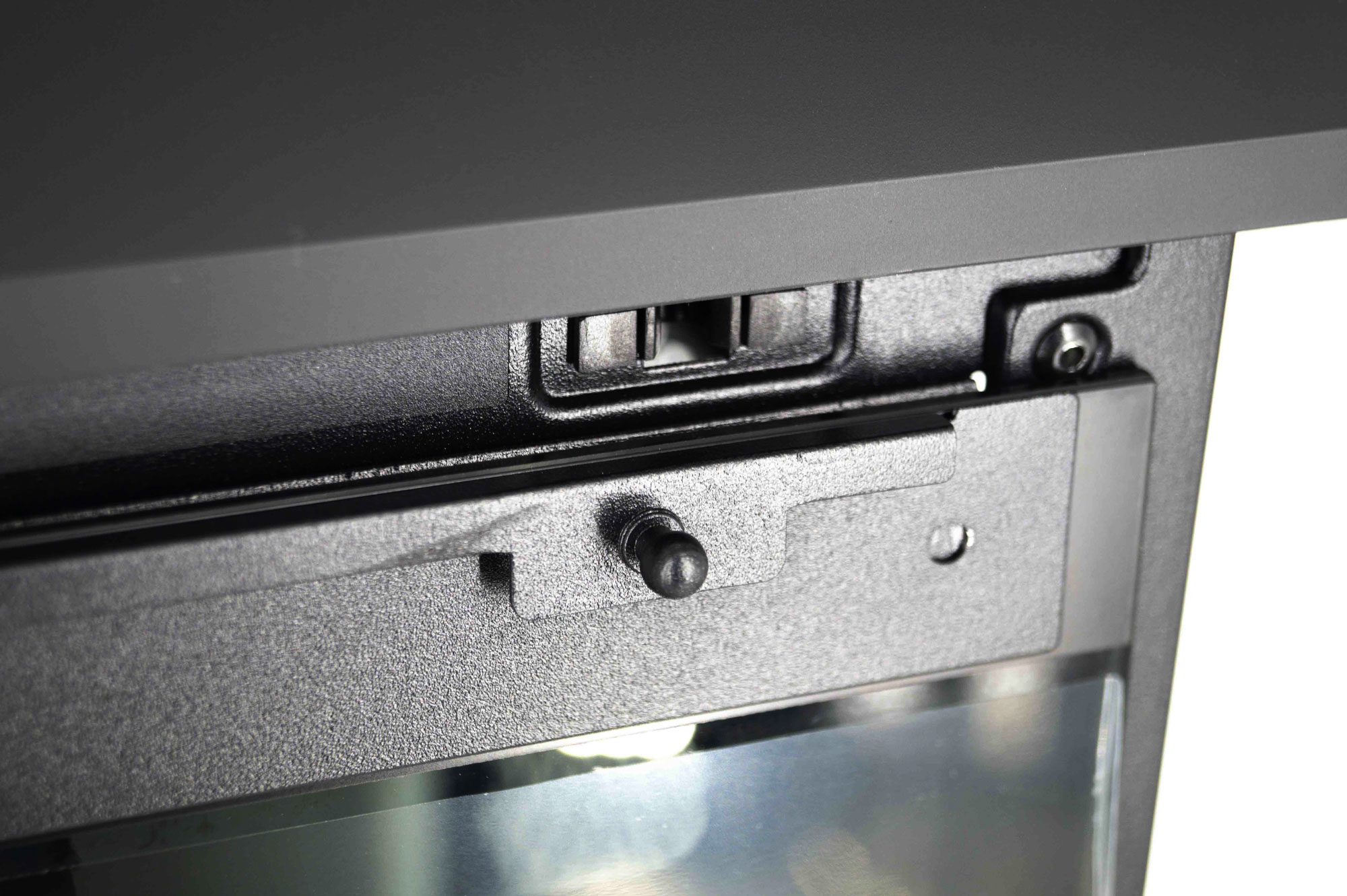

Nous l’avons dit, rien n’est laissé au hasard avec ce boîtier. Fractal a même prévu de quoi fixer les parois latérales en cas de déplacement du Torrent Compact. La fixation se fait grâce à une vis de chaque côté. Tout simplement.

Et, comme son grand frère, le boîtier a un port de remplissage en cas de refroidissement des composants par liquide. Celui-ci mesure 25,4 mm de diamètre.

Le Fractal Torrent Compact est donc livré avec deux Prisma AL-18 PWM. Ce sont des ventilateurs de 180 mm ARGB PWM. D’une épaisseur de 38 mm, ils tournent entre 300 à 1200 tr/min. Ils sont équipés de douze LED montées sur le moyeu. Les roulements LLS (Long Life Sleeve) assurent un fonctionnement silencieux et une longue durée de vie. À chaque coin, les Prisma ont des amortisseurs permettant la réduction des vibrations. Le câble mesure 1 mètre de long. Enfin, les branchements sont “chaînables” pour simplifier l’organisation des câbles.

Voici leurs caractéristiques :
