Zoom sur l’intérieur Intel NUC 11 Extreme
Passons à l’intérieur maintenant ! Notre sample est livré prêt à l’emploi, mais nous l’avons démonté pour vous donner une idée sur l’agencement intérieur de ce nouveau NUC et vous montrer les détails de la conception du Intel NUC 11 Extreme Beast Canyon.

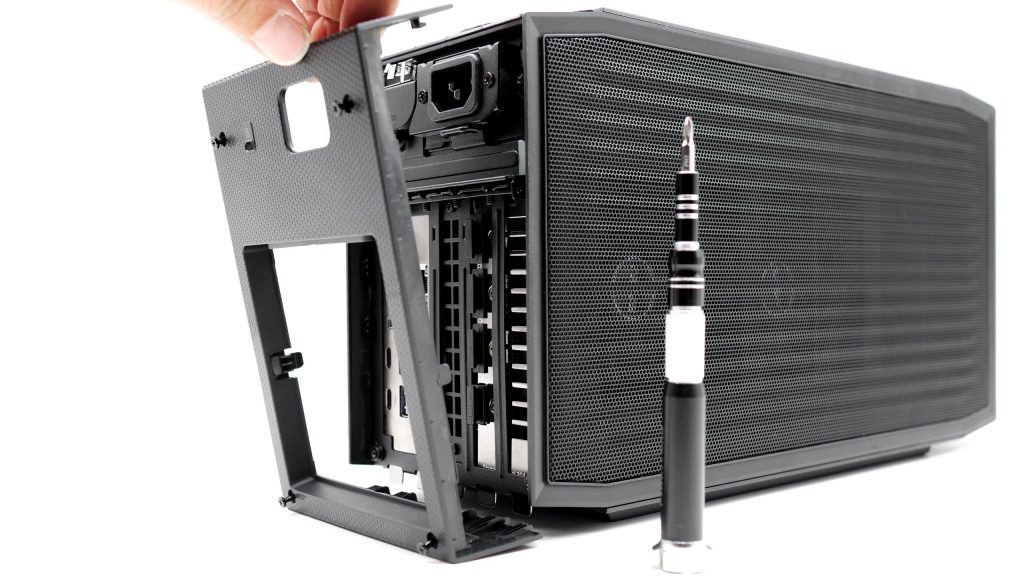

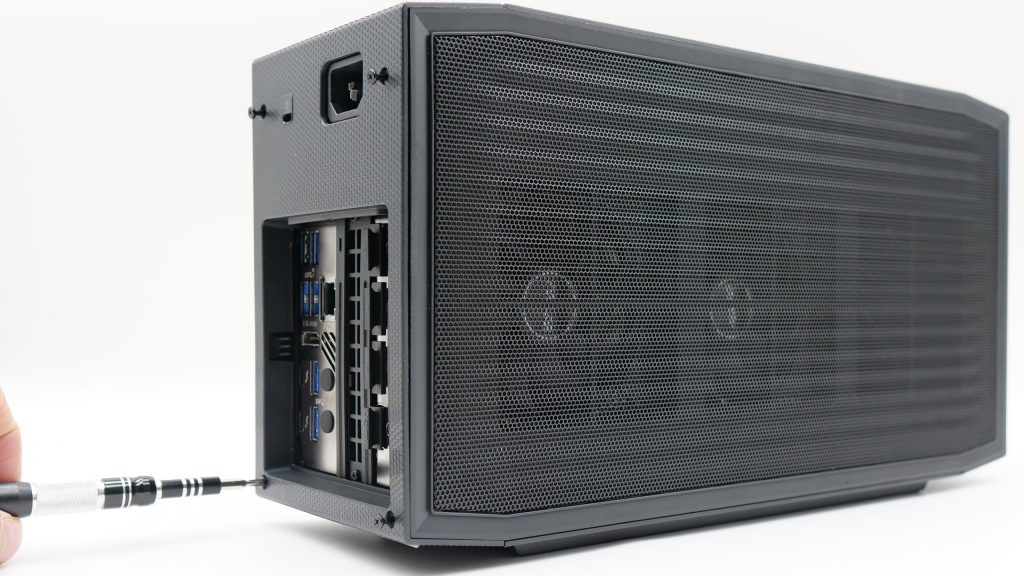

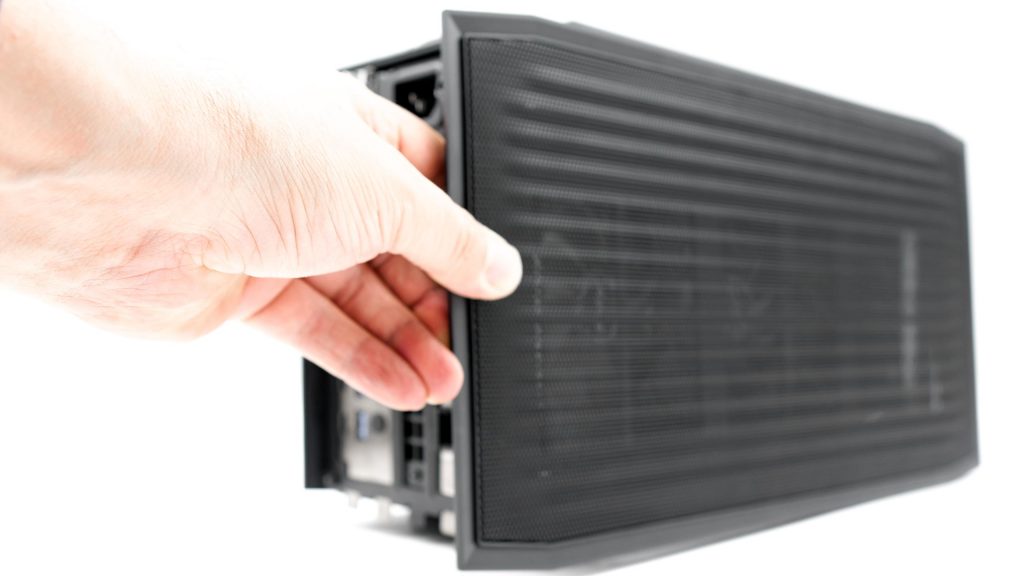

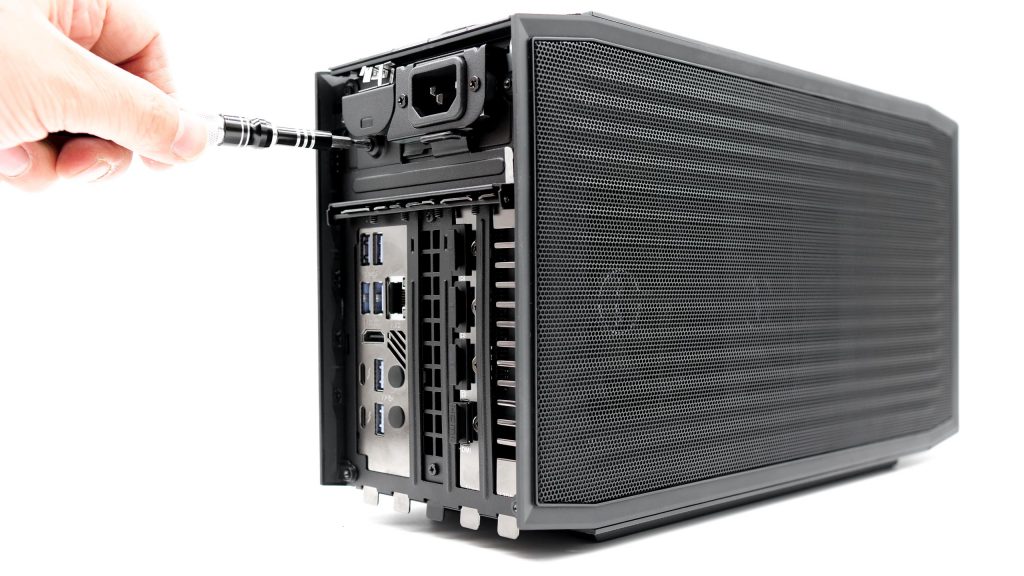

Le démontage est plutôt simple, et se fait en quelques étapes rapides (voir slides ci-dessous). Pour ce faire, il faut s’équiper d’un tournevis cruciforme. Les vis restent accrochées dans les panneaux même après dévissage ce qui évite toute perte éventuelle de celles-ci. C’est un petit détail mais qui mérite d’être souligné.

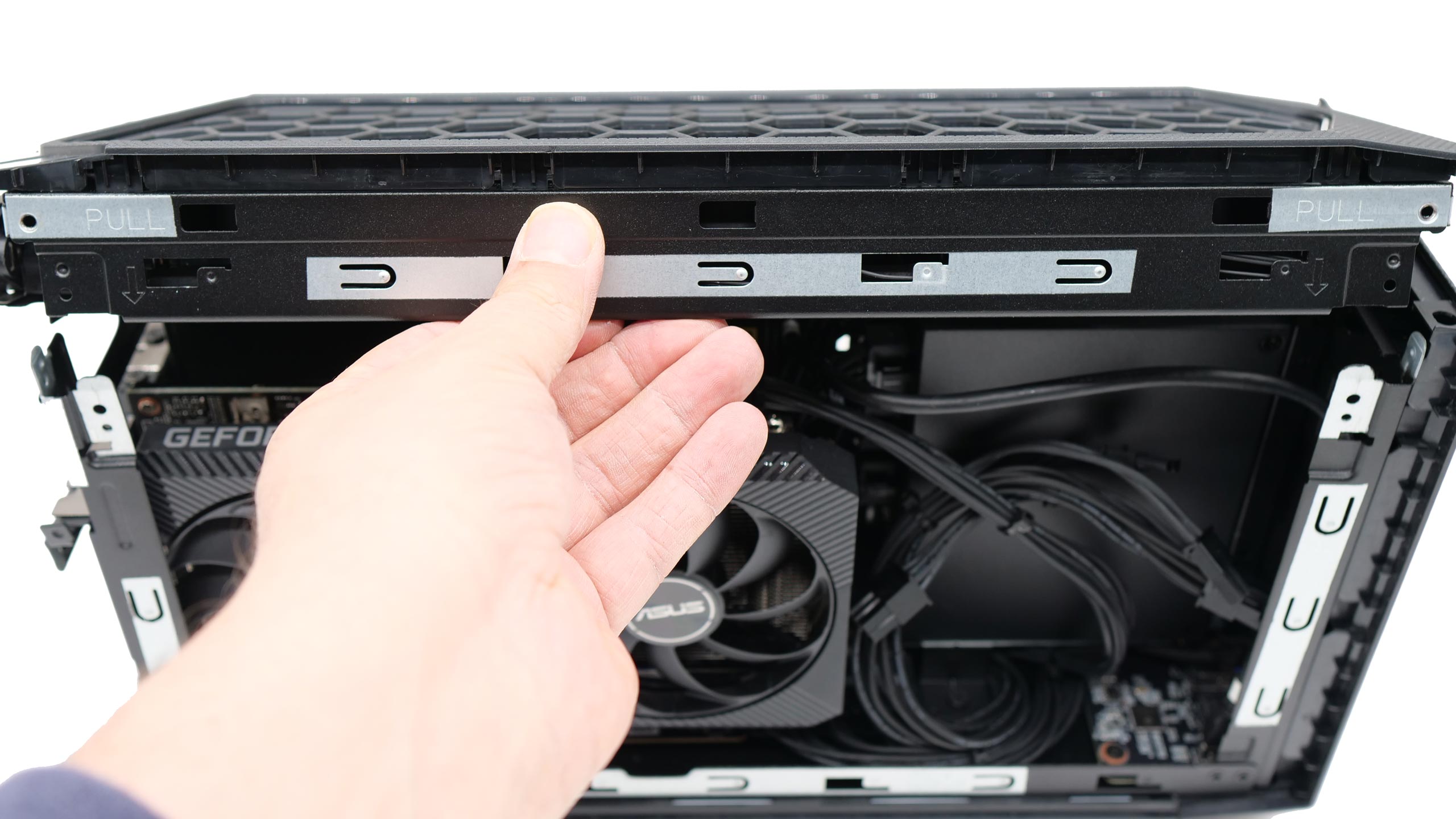

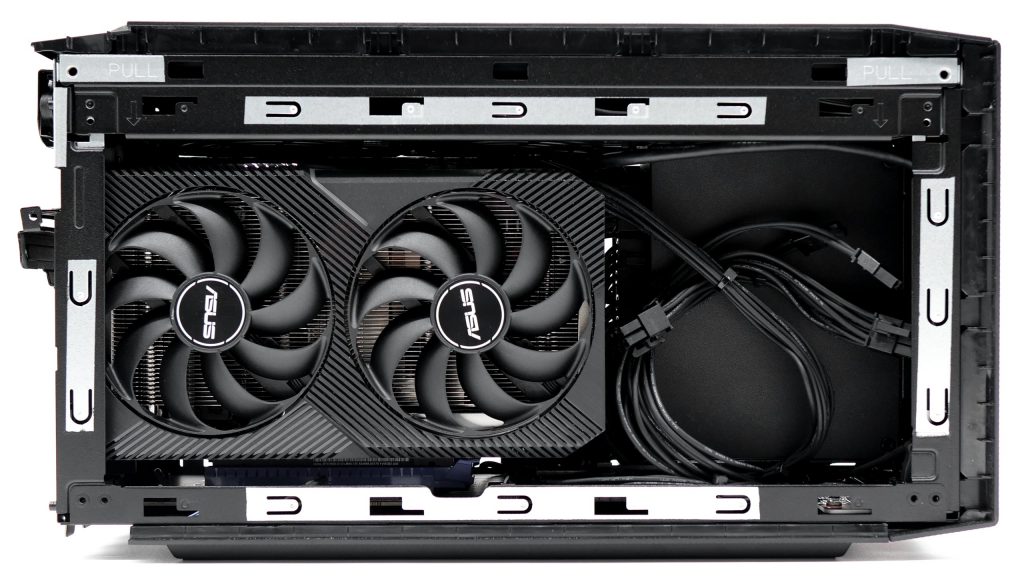

Une fois les panneaux latéraux démontés, notamment celui de droite, nous nous trouvons nez à nez avec la carte graphique, une ASUS Dual GeForce RTX™ 3060 12 Go dans notre cas qui fait 20 cm de longueur et 3.8 cm d’épaisseur (2 slots). Pour plus de facilité d’accès, le panneau du haut s’ouvre en tirant dessus.

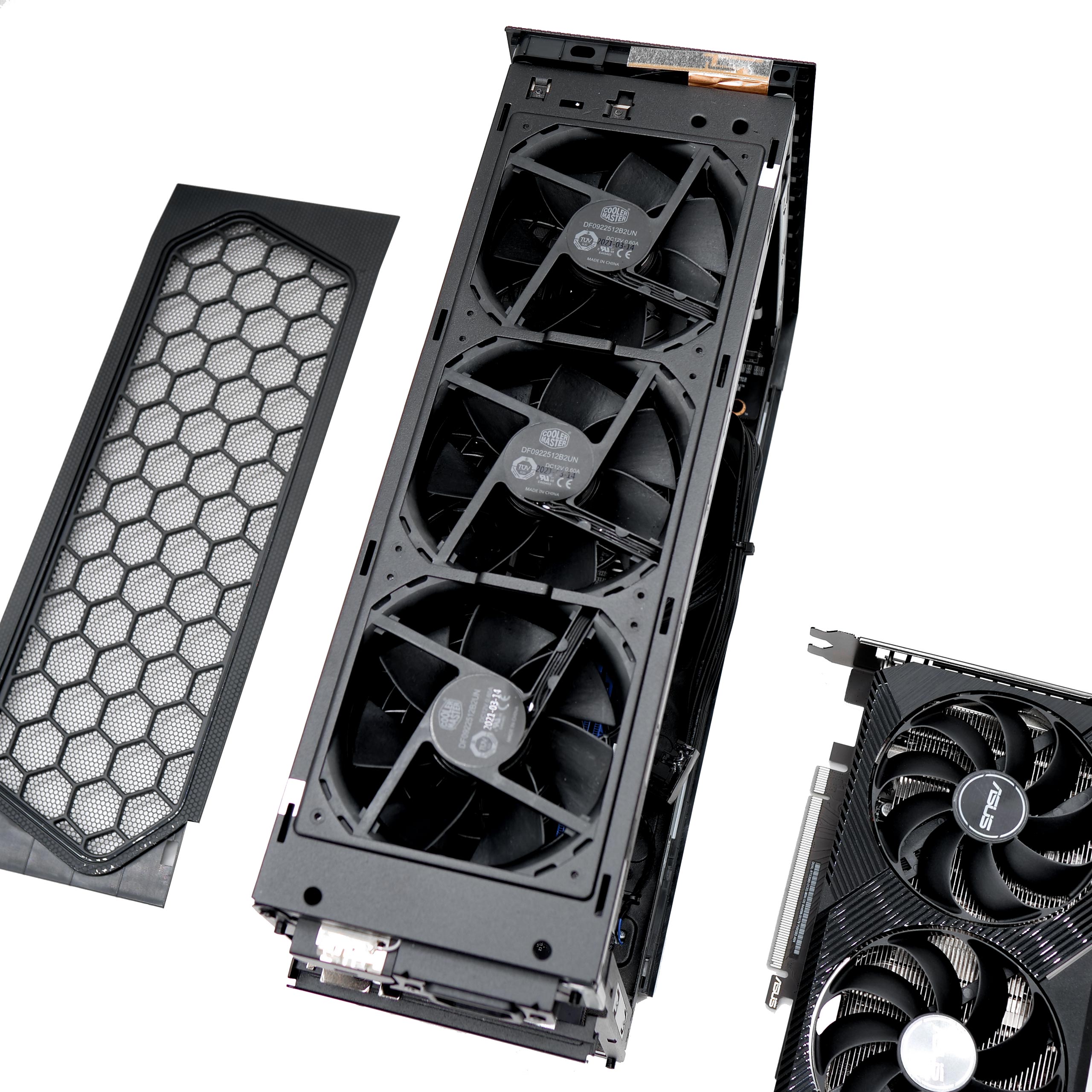

D’ailleurs, Intel a placé 3 ventilateurs Cooler Master de 90mm de diamètre.

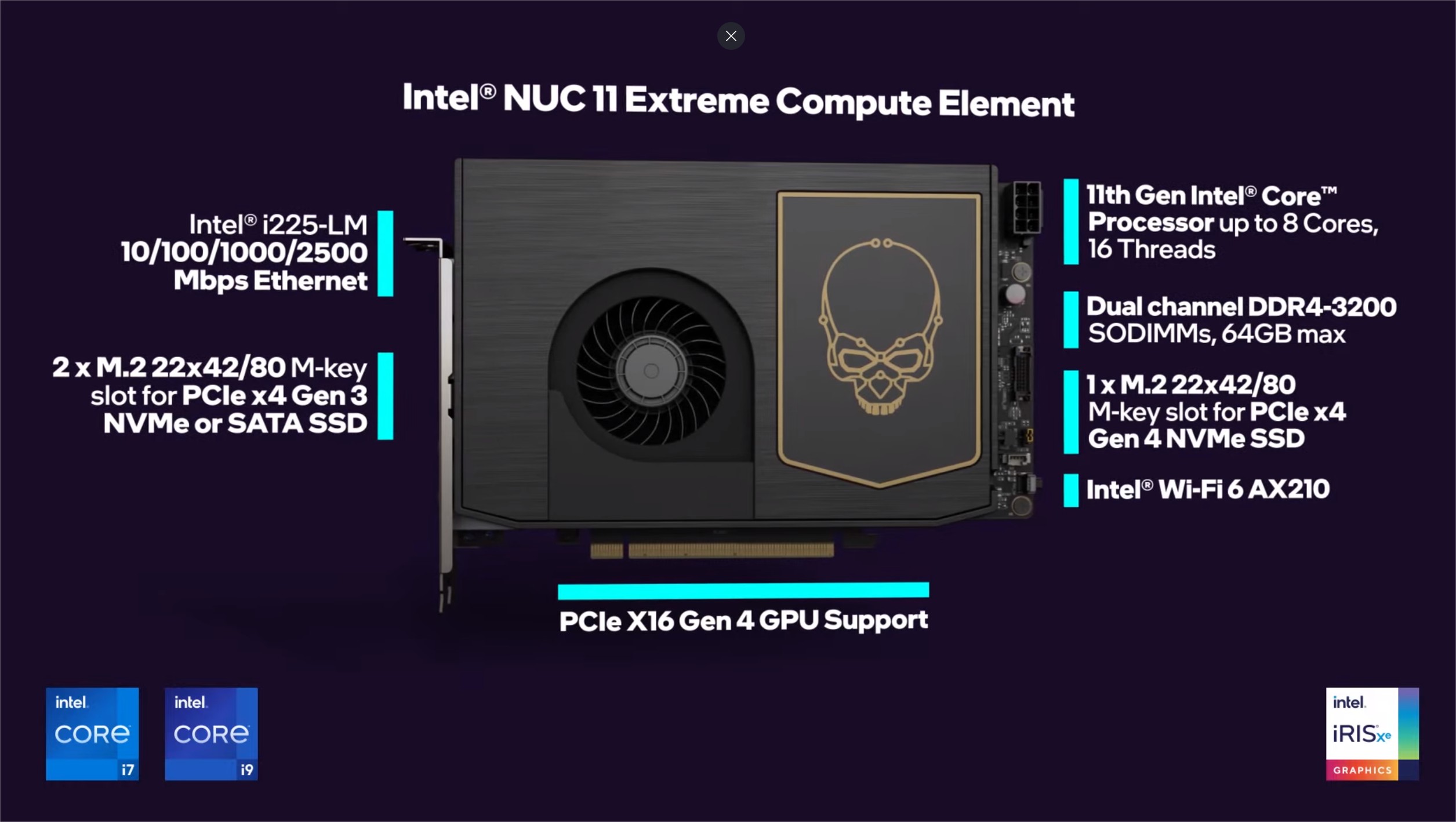

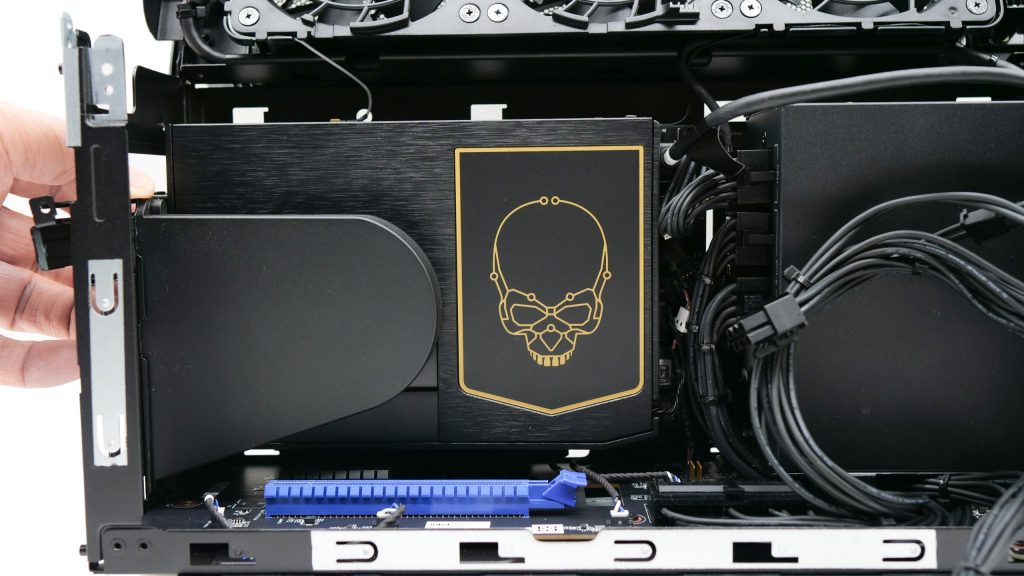

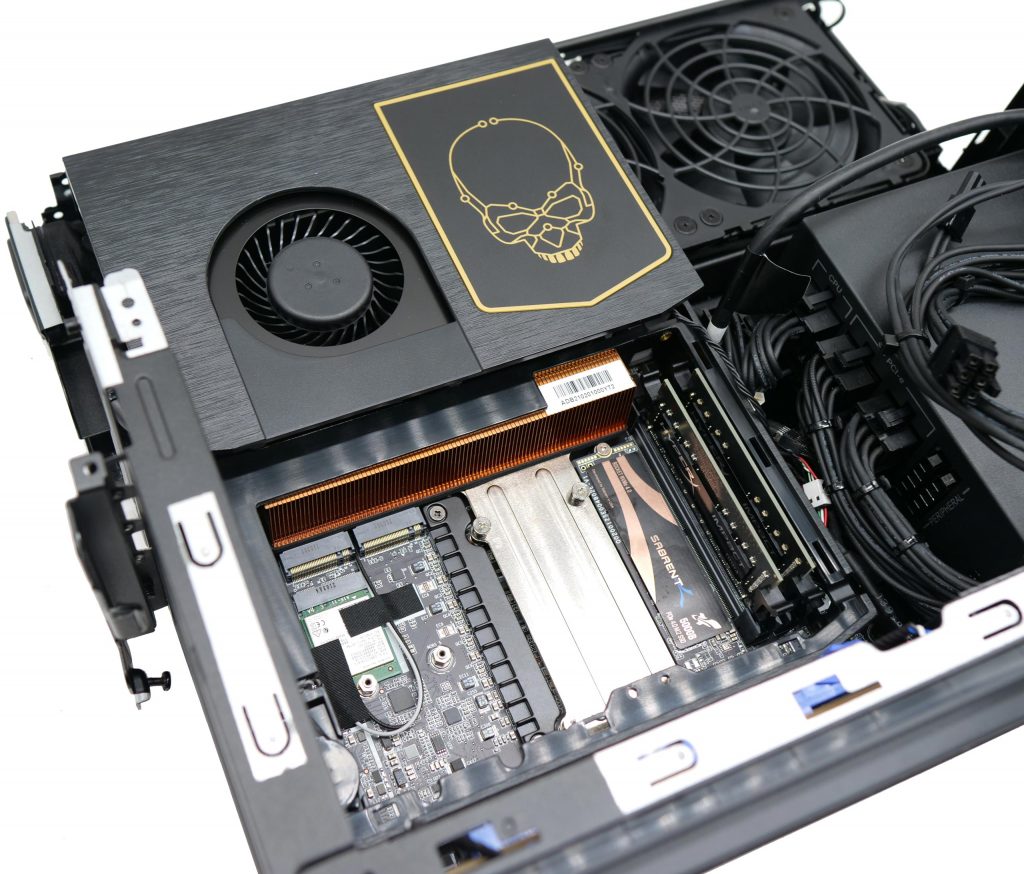

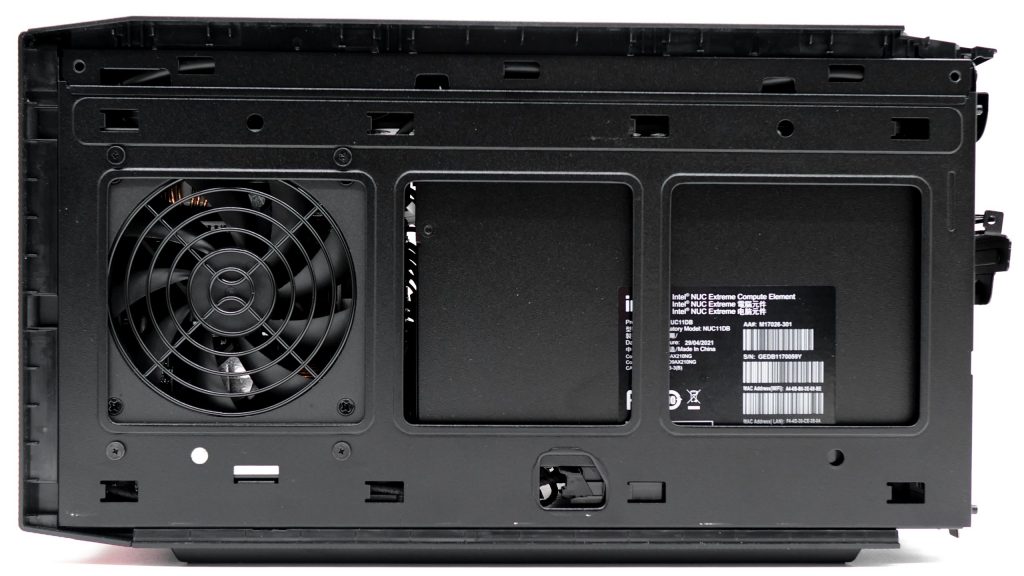

Comme vous pouvez le voir, on a totalement (ou presque) démantelé le NUC 11 et on a pu découvrir l’ensemble des éléments présents et notamment la carte »NUC Compute Elements » qui comprend le processeur avec son dissipateur en cuivre, les deux slots DDR4, la carte wifi et 3 slots SDD M.2 Gen 4.

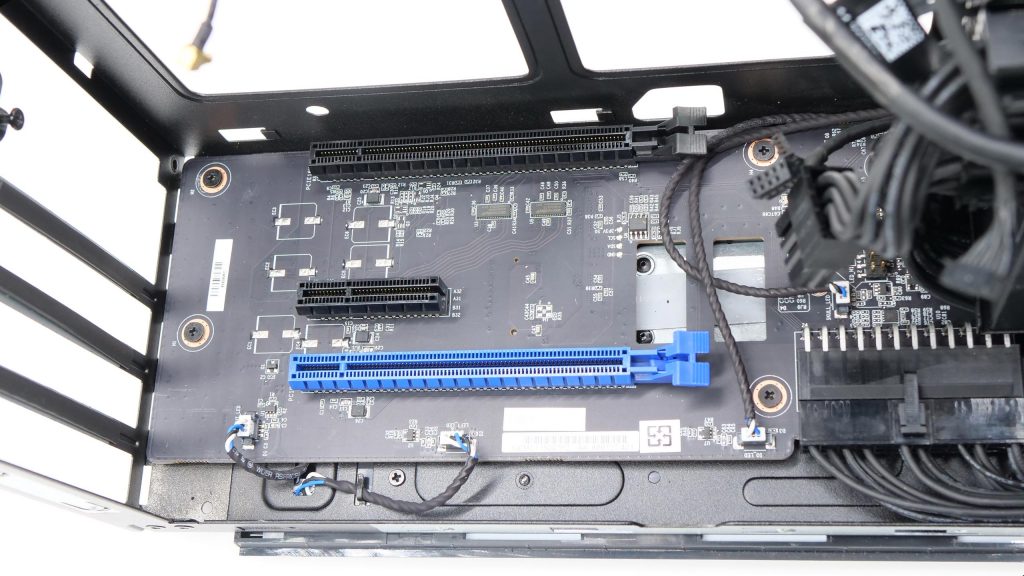

Le tout vient se brancher sur les ports PCIe de la carte »Intel NUC Board Element » et pour alimenter tout ça, Intel a fait appel à un bloc d’alimentation 650W certifié 80+ Gold et full modulaire (marque FSP). Les longueurs des câbles sont parfaitement adaptées pour réduire l’encombrement, ce qui se traduit en un visuel dégagé et améliore la circulation de l’air dans la bête.
Sommaire
Le Compute Element

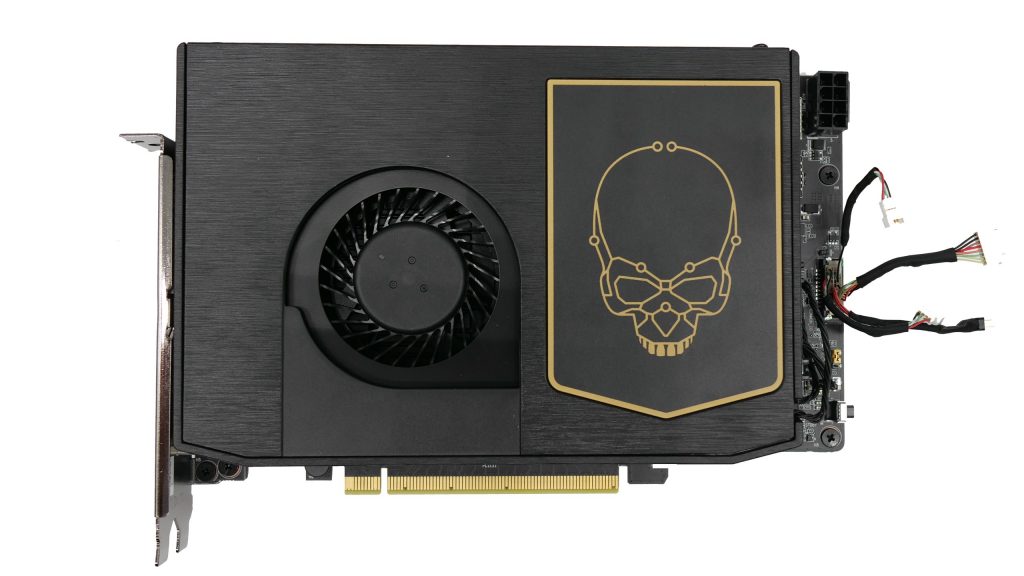

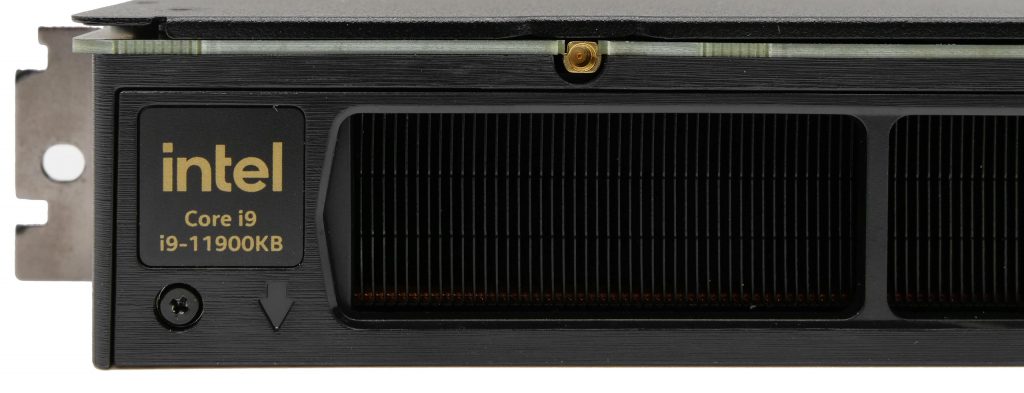

Le processeur qui anime notre Beast Canyon du jour appartient la série Tiger Lake-H. Il est donc soudé dans la carte Intel »Compute Element » NUC11DBBi9000 basée sur une interface PCIe x16 et mesurant 202 x 131 x 39 mm. Il s’agit d’un Core i9 11900KB avec 8 cœurs et 16 threads. Ce processeur est basé sur la technologie 10 nm, contrairement au Core i9 11900K, et vient avec 24 mo de cache L3.
Son TDP est de 65W et c’est le seul processeur qui peut être overclocké dans la série Tiger Lake-H. Sa fréquence est de 3.3 GHz de base, et monte à 5.3 / 4.9 GHz en turbo. Il embraque une puce graphique basée sur l’architecture Xe, avec 32 cœurs et des fréquences allant jusqu’à 1,45 GHz. Elle est capable de gérer jusqu’à 3 écrans 4K.

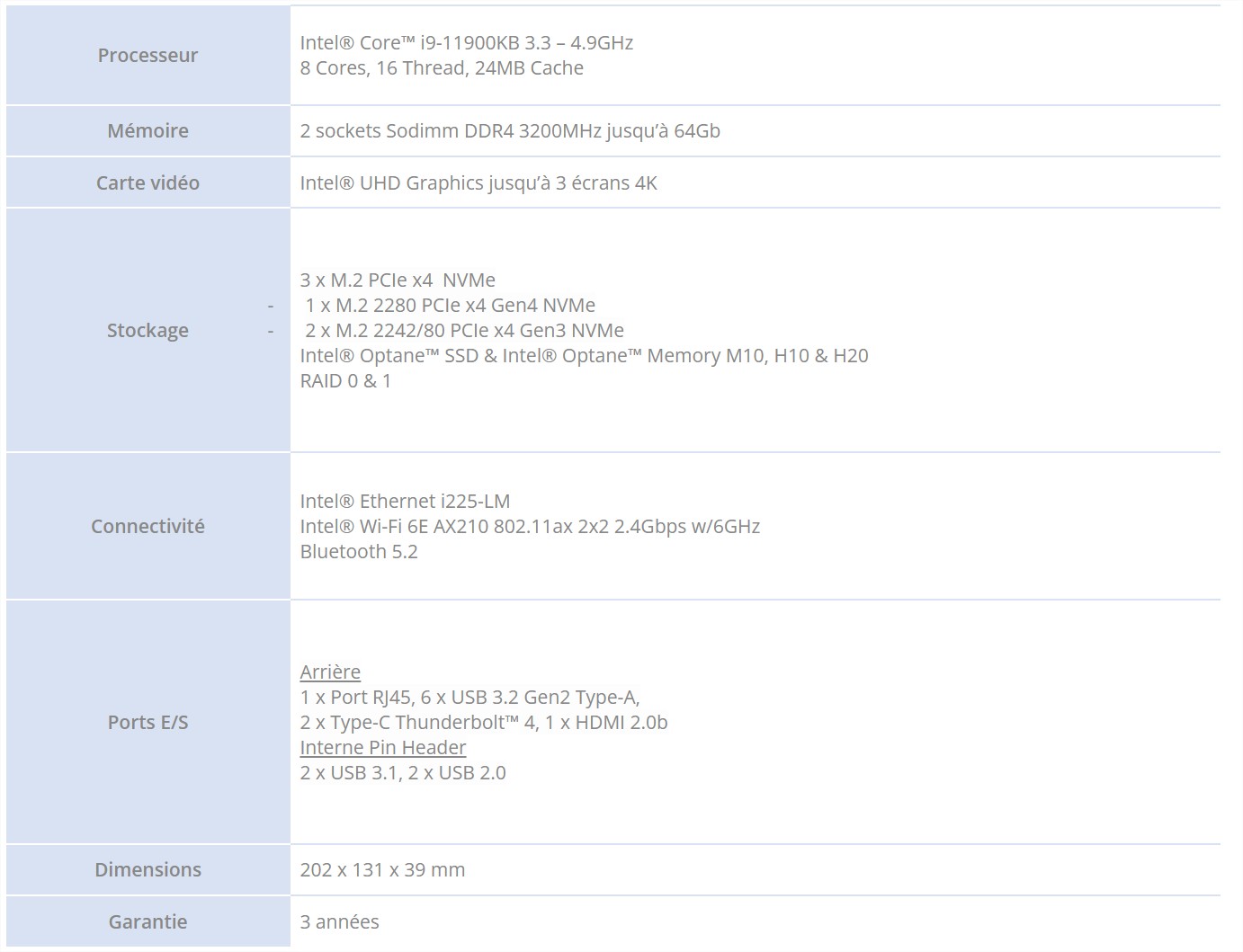

Le Beast Canyon embarque le chipset WM590, spécialement conçu pour les processeurs Tiger Lake-H et supporte jusqu’à 64 Go de mémoire DDR4-3200 1.2V SO-DIMM. Comme vous pouvez le voir, le kit comporte 3 emplacements M.2 NVMe (1 x M.2 2280 PCIe x4 Gen4 NVMe et 2 x M.2 2242/80 PCIe x4 Gen3 NVMe) et il est compatible avec les technologies Intel® Optane™ SSD & Intel® Optane™ Memory M10, H10 & H20 ainsi que RAID 0 & 1.
En ce qui concerne la connectivité, on retrouve un port Intel® Ethernet i225-LM et une carte Intel® Wi-Fi 6E AX210 802.11ax 2×2 2.4Gbps w/6GHz / Bluetooth 5.2.
