Présentation de l’intérieur
Pour accéder à l’intérieur du boîtier côté composants , il faut simplement retirer les 4 vis à main et le panneau en verre trempé par la suite (avec prudence :D). Pour l’autre côté , il faut ôter les deux vis du panneau métallique .

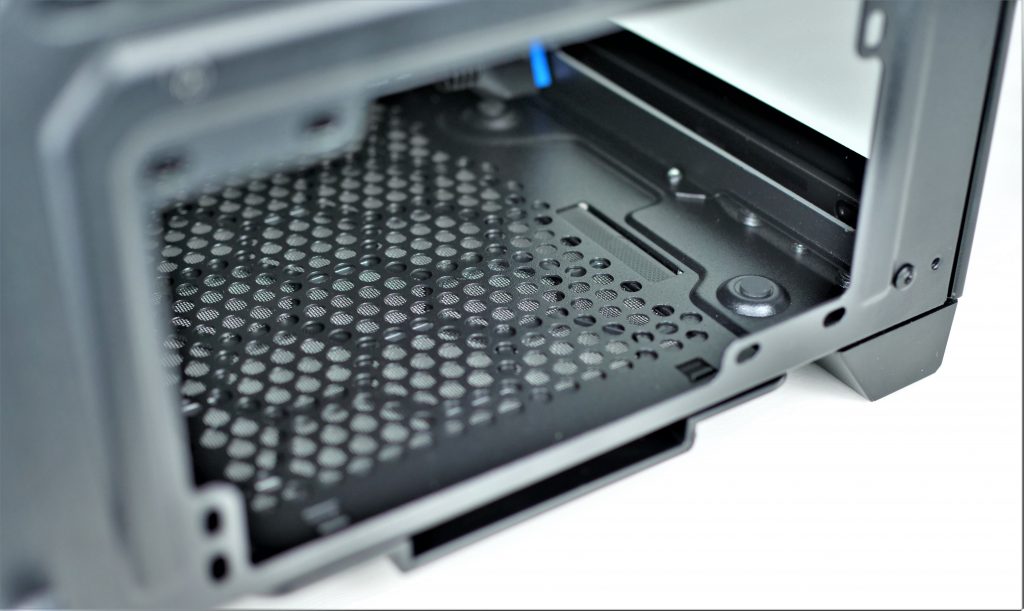

Rien ne change par rapport à l’extérieur en terme de finition, le noir domine toujours. Au niveau de l’agencement, l’intérieur est composé de deux volumes délimités par un cache alimentation intégral comportant une ouverture à l’extrémité gauche visant à rendre visible le coté latéral du bloc d’alimentation, ainsi qu’un passe en caoutchouc sur le dessus.

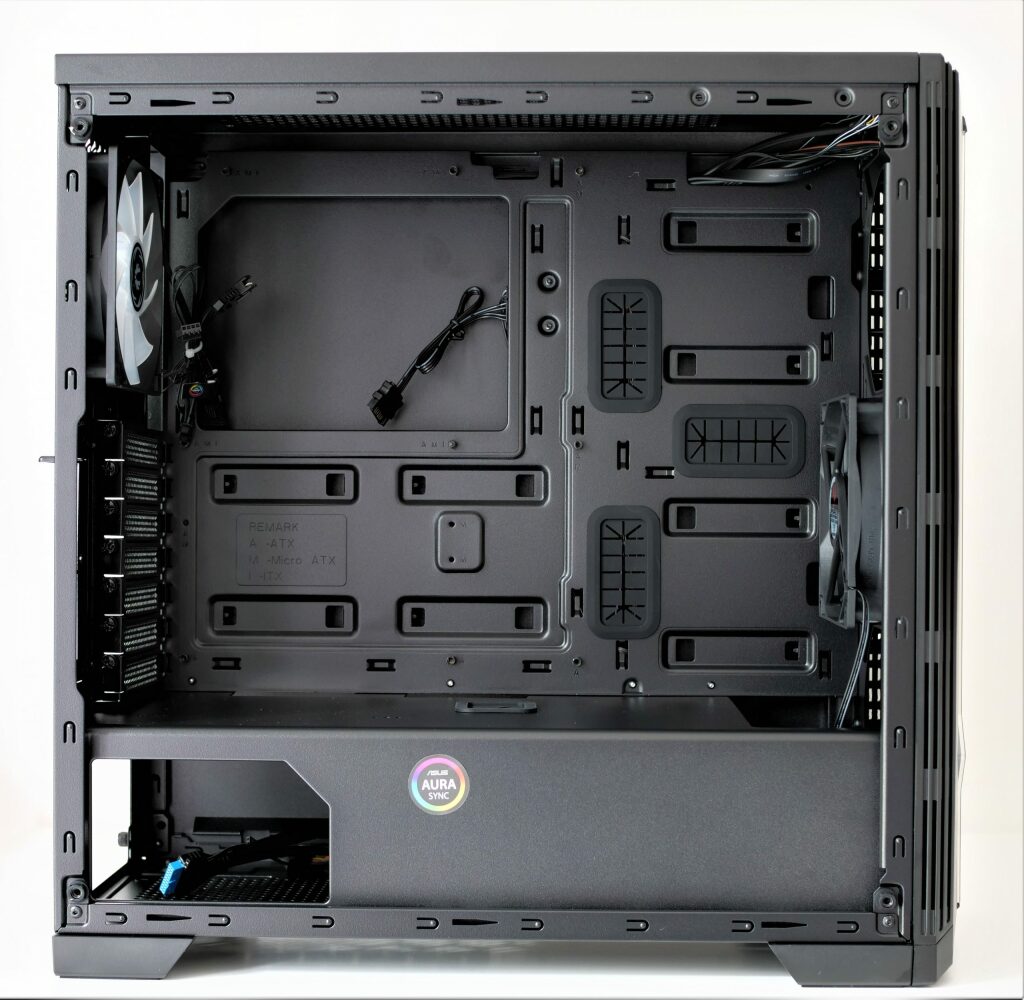

Au dessus du cache alimentation à gauche , nous retrouvons le plateau carte mère avec les entretoises déjà installées. celui-ci peut accueillir des cartes mini-ITX, MicroATX, ATX, E-ATX (allant jusqu’à 272mm) . A droite nous avons 3 passages de câbles en caoutchouc et deux emplacements pour SSD .
Comme évoqué ci-avant, il est possible d’installer le GPU en position verticale . Pour ce faire , il faut découper les deux équerres verticales qui sont, contrairement aux équerres horizontales , non-amovibles (une fois découpées on ne peut plus les réutiliser)

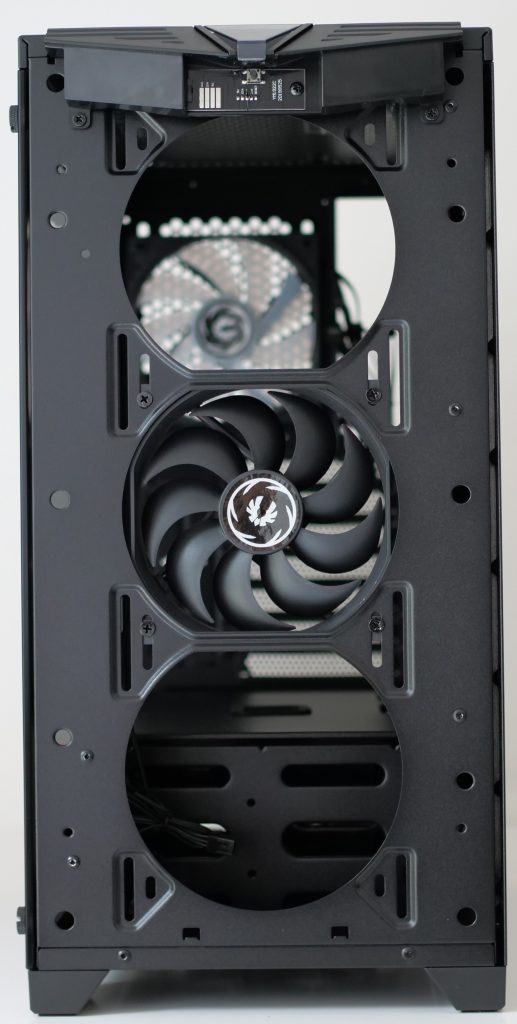

Côté refroidissement, le Saber offre les choix suivants :
En Aircooling :
| Ventilateurs Façade | 2 x 140mm ou 3 x 120mm ( 1x 120 mm noir inclus) |
| Ventilateurs Top | 2 x 120mm ( 0 inclus) |
| Ventilateurs Arrière | 1x 120mm (1x120mm RGB inclus) |
En Watercooling :
| Radiateur avant | 240mm / 280mm / 360mm (épaisseur maxi 45mm) |
| Radiateur Top | 240mm x 1 (épaisseur 40 mm) |
| Radiateur Arrière | 1 x 120mm |

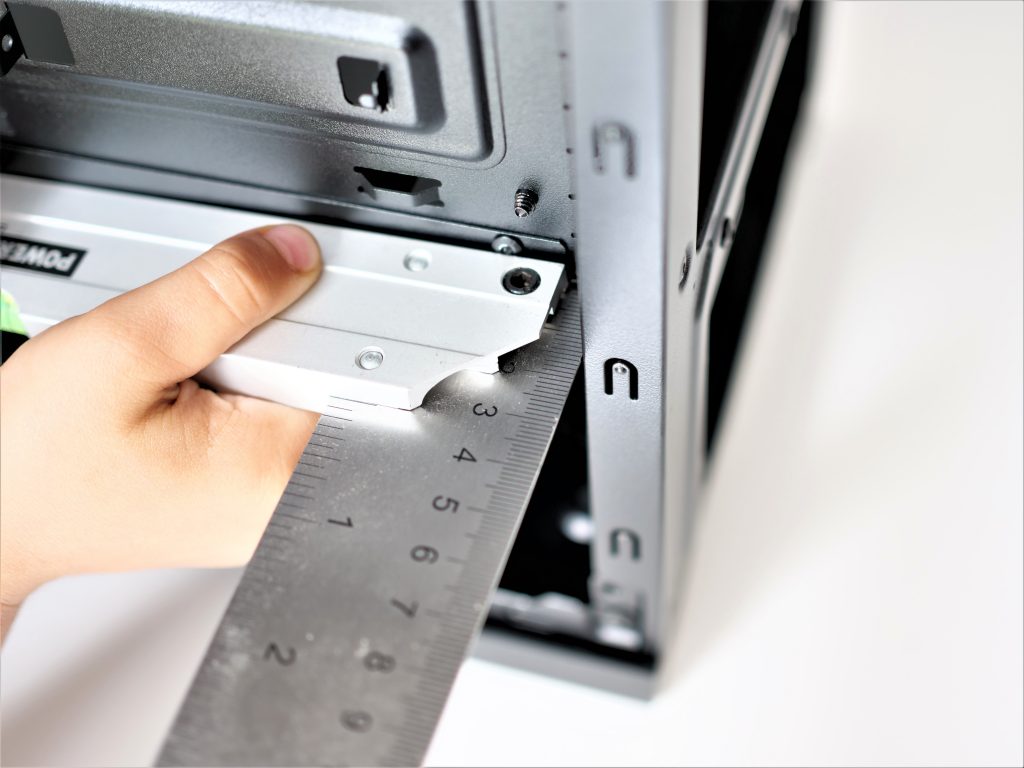

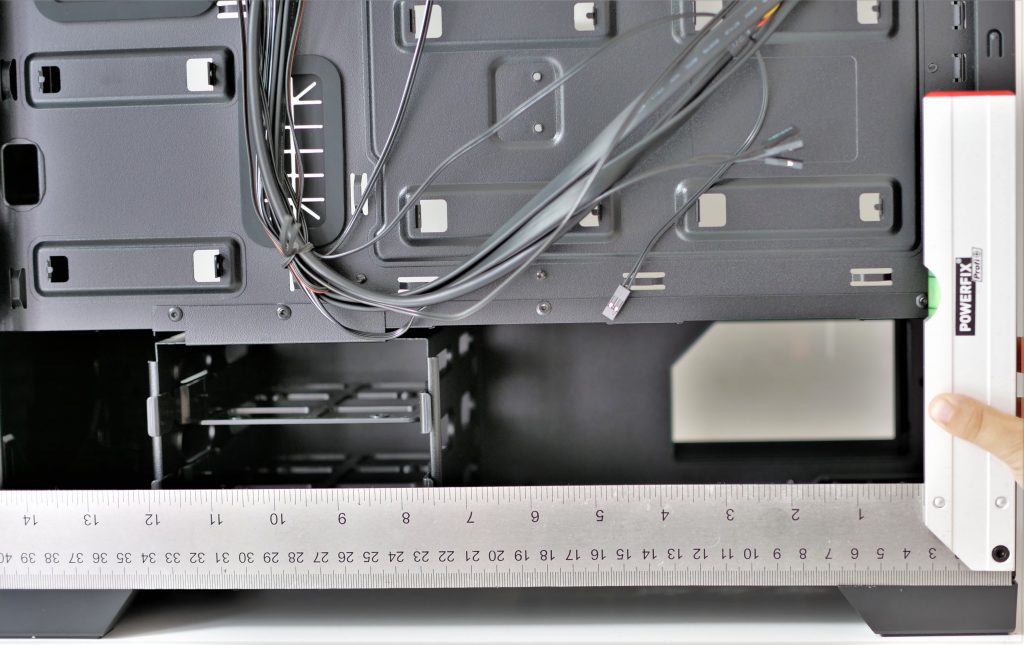

A l’arrière , nous avons un rack pour 2 disques durs 3.5″. L’espace libre pour l’alimentation est de 220 mm, ce qui est relativement confortable pour installer n’importe quel bloc format ATX. Des patins en caoutchouc sont présents au droit de l’alimentation afin d’absorber les vibrations éventuelles pendant le fonctionnement de cette dernière .
Pour le contrôle de l’éclairage, nous avons un petit contrôleur fixé à l’arrière. Il sera alimenté par un SATA, et peut accueillir des éléments A-RGB (5v 3pins) , ou RGB statique ( 12v 4Pins).
