[Test] be quiet! Pure Wings 3 White PWM et PWM high-speed : Un bon rapport qualité/prix ?

Aujourd’hui, nous examinons de près les ventilateurs be quiet! Pure Wings 3 White. Ils ont été initialement repérés à la fin du mois de septembre 2023 lors du lancement du PURE LOOP 2, puis officiellement annoncés fin octobre pour être disponibles à la vente au détail en version noire, et dès le 1er février en version blanche. Comme toute évolution de produit, le but est d’apporter des améliorations sur l’existant. Et, en effet, les spécifications des PURE WINGS 3 montrent une progression du débit d’air et de la pression statique par rapport aux précédents.

Les PURE WINGS 3 se placent en entrée de gamme dans le catalogue de la marque. Les modèles PWM intègrent un moteur à boucle fermée pour une vitesse constante. Leur conception est optimisée pour les performances sur radiateur, avec des pales retravaillées. Ils peuvent fonctionner à faible vitesse pour réduire le bruit, tout en affichant une bonne durée de vie. Leur style est sobre et leur qualité est contrôlée en Allemagne.

Cette nouvelle version des ventilateurs PURE WINGS voit le jour 10 ans après l’apparition des ventilateurs précédents, les PURE WINGS 2. Elle se décline pour l’instant en 10 modèles basés sur deux tailles de ventilateurs 140 mm et 120 mm. Chaque taille comprend une version standard, une version PWM et une version high-speed. Les versions PWM et PWM high-speed sont disponibles en noir et blanc.

140 mm	120 mm
PURE WINGS 3 140mm PWM White PURE WINGS 3 140mm PWM high-speed White	PURE WINGS 3 120mm PWM White PURE WINGS 3 120mm PWM high-speed White
PURE WINGS 3 140mm PWM PURE WINGS 3 140mm PWM high-speed PURE WINGS 3 140mm (3 pins)	PURE WINGS 3 120mm PWM PURE WINGS 3 120mm PWM high-speed PURE WINGS 3 120mm (3 pins)

La marque allemande affiche des tarifs de 13,90€ pour les ventilateurs 120 mm (PWM et PWM high-speed) et de 14,90€ pour les 140 mm (PWM et PWM high-speed). Il est intéressant de noter que les versions PWM high-speed ne sont pas plus onéreuses que les versions standard, ce qui permet de bénéficier des performances améliorées du moteur à boucle fermée sans frais supplémentaires.

Sans plus attendre, passons maintenant au test détaillé de ces ventilateurs be quiet! Pure Wings 3 WHITE afin d’examiner en profondeur leurs performances et leur rapport qualité/prix.

Ps : les ventilateurs be quiet! Pure Wings 3 testés dans cet article nous ont été gracieusement mis à disposition par be quiet! à des fins de test et d’évaluation.

Emballage et Contenu

Les quatre modèles de ventilateurs PURE WINGS 3 de be quiet! adoptent un packaging commun élégant et épuré, fidèle à l’esthétique minimaliste de la marque allemande. La face avant majoritairement noire met en valeur le ventilateur positionné au centre, créant un contraste visuel frappant. Le logo be quiet! trône discrètement en haut à droite.

En bas au centre, on retrouve le nom du modèle avec le slogan « Performance, Progressivité, Silence » ainsi que la taille et les spécifications techniques : 140mm PWM White, 140mm PWM high-speed White, 120mm PWM White ou 120mm PWM high-speed White.

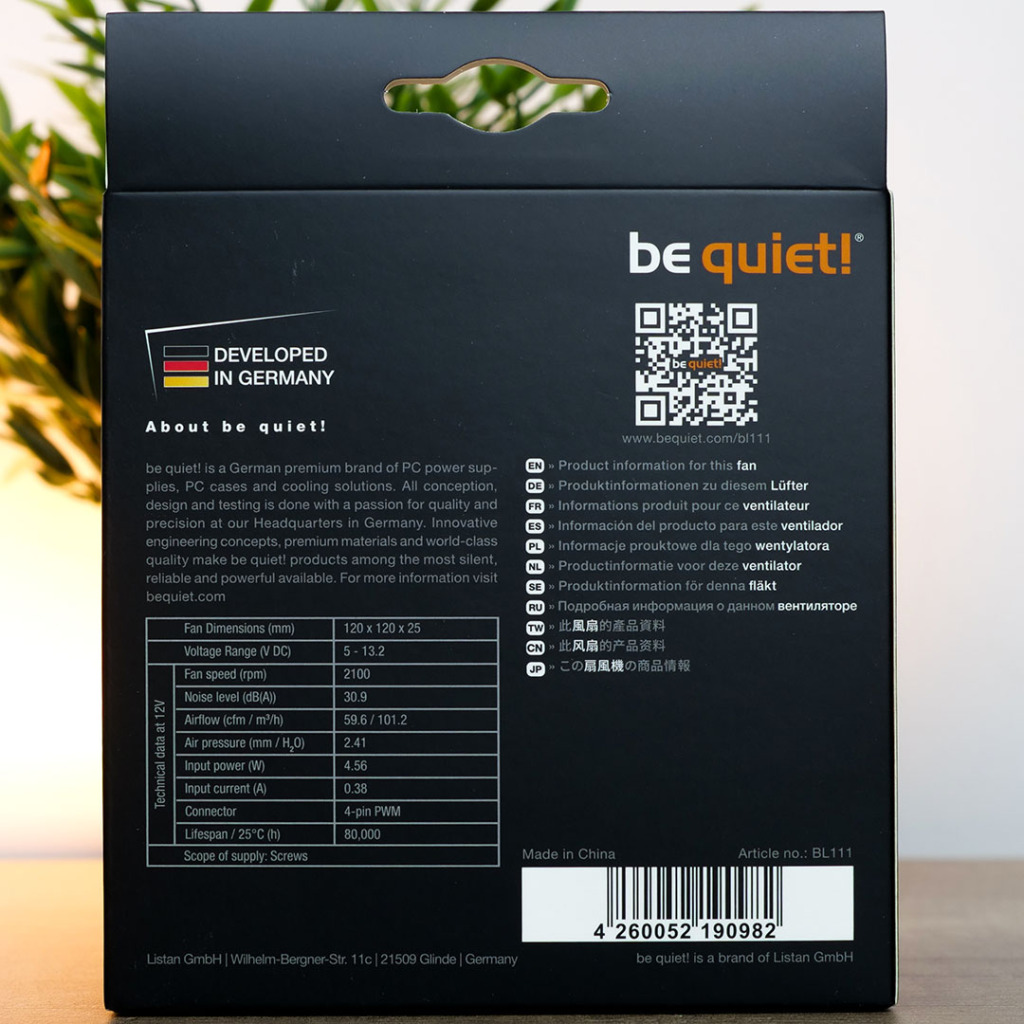

Bien que de design identique, le verso des packagings révèle la singularité de chaque modèle grâce à un tableau synthétique exhaustif. On y retrouve les spécifications techniques propres à chaque variante : dimensions en mm, plage de tension d’entrée, vitesse de rotation maximale, niveau sonore, débit d’air, etc. L’ensemble des informations nécessaires est présenté de façon précise et détaillée pour combler les utilisateurs les plus exigeants.

En bas du packaging est indiqué le lieu de fabrication, la Chine, ainsi que la référence produit « BL112 ». Un QR code permet d’approfondir les caractéristiques techniques sur le site be quiet!. La marque allemande y revendique fièrement son héritage dans l’ingénierie et le design, tout en assumant une production en Chine pour ses ventilateurs.

À l’intérieur, le contenu se veut modeste, avec simplement le ventilateur accompagné d’un sachet contenant 4 vis de fixation. Le packaging en carton souple pourrait sembler fragile, sans renforts internes solides pour parer aux aléas du transport.

be quiet! PURE WINGS 3 : Spécifications techniques & détails

PURE WINGS 3 140mm

Caractéristiques Techniques	PURE WINGS 3 140mm PWM high-speed	PURE WINGS 3 140mm PWM	PURE WINGS 3 140mm
Référence SKU	BL109 / BL113	BL108 / BL112	BL107
Dimensions (L x l x H en mm)	140 x 140 x 25	140 x 140 x 25	140 x 140 x 25
Vitesse de rotation (@ 100% PWM / 12 V)	1800 tr/min	1200 tr/min	1200 tr/min
Volume sonore (dB(A) @ 100% rpm)	30,5	21,9	21,9
Flux d’air (@ 100% rpm)	72,2 cfm / 122,6 m³/h	57,4 cfm / 97,5 m³/h	57,4 cfm / 97,5 m³/h
Pression statique (mmH₂O)	2,44	0,96	0,96
Tension DC (V)	5 – 13.2	5 – 13.2	5 – 13.2
Puissance absorbée (W)	6	3,6	3,6
Courant d’entrée en sécurité (A)	0,5	0,3	0,3
Connecteur	4-pins PWM	4-pins PWM	3-pins
Durée de vie (h)	Jusqu’à 80 000 à 25°C	Jusqu’à 80 000 à 25°C	Jusqu’à 80 000 à 25°C

PURE WINGS 3 120mm

Caractéristiques Techniques	PURE WINGS 3 120mm PWM high-speed	PURE WINGS 3 120mm PWM	PURE WINGS 3 120mm
Référence article	BL106 / BL111	BL105/  BL110	BL104
Dimensions (L x l x H en mm)	120 x 120 x 25	120 x 120 x 25	120 x 120 x 25
Vitesse de rotation (@ 100% PWM / 12 V)	2100 tr/min	1600 tr/min	1600 tr/min
Volume sonore (dB(A) @ 100% rpm)	30,9	25,5	25,8
Flux d’air (@ 100% rpm)	59,6 cfm / 101 m³/h	49,9 cfm / 84,8 m³/h	49,9 cfm / 84,8 m³/h
Pression statique (mmH₂O)	2,41	1,45	1,45
Tension DC (V)	5 – 13.2	5 – 13.2	5 – 13.2
Puissance absorbée (W)	3,6	2,4	2,4
Courant d’entrée en sécurité (A)	0,33	0,2	0,2
Connecteur	4-pins PWM	3-pins	3-pins
Durée de vie (h)	Jusqu’à 80 000 à 25°C	Jusqu’à 80 000 à 25°C	Jusqu’à 80 000 à 25°C

Caractéristiques Communes des Ventilateurs PURE WINGS 3 WHITE

Esthétique Épurée

Avec son design entièrement blanc, le PURE WINGS 3 allie performance et esthétique, se fondant parfaitement dans des configurations de PC où la discrétion visuelle est recherchée. Le logo be quiet! est discrètement gravé sur le côté du cadre, soulignant l’identité de la marque sans compromettre l’aspect minimaliste du ventilateur.

Cadre Robuste et Durable

Le PURE WINGS 3 est conçu avec un cadre en plastique rigide de 2 mm d’épaisseur, offrant une stabilité et une longévité accrues. Ce cadre résiste à la compression et ne se plie pas, contrairement à la version antérieure du PURE WING 2, qui était plus souple.

Sans patins en caoutchouc pour absorber les vibrations, il faut espérer que la conception du cadre réduit efficacement les vibrations lors d’une utilisation à haute vitesse. La finition, conforme aux standards, se situe dans une gamme entrée voire moyenne.

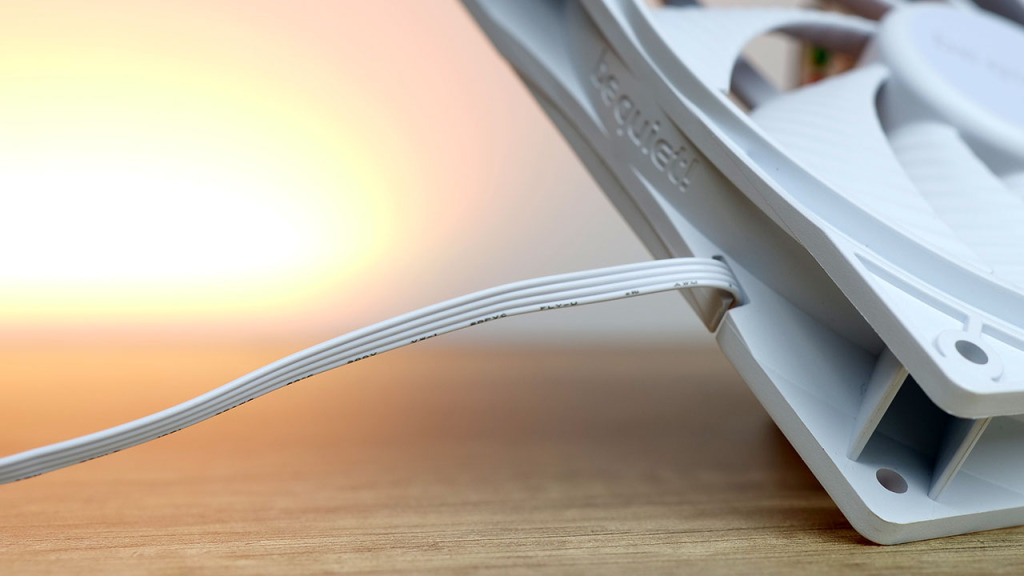

Câble d’Alimentation et Connectivité

Le ventilateur est équipé d’un câble d’alimentation blanc de 50 cm non gainé. Le choix d’un câble d’alimentation blanc non gainé avec une longueur de 50 cm offre suffisamment de flexibilité pour la plupart des configurations de boîtiers de PC, bien que l’absence de gaine puisse affecter la durabilité du câble sur le long terme.

Le connecteur 4-pins blanc assure la compatibilité PWM pour un contrôle précis de la vitesse du ventilateur.

Sur le PCB, on observe de légères marques autour des soudures, probablement des résidus de flux, qui sont typiques dans la fabrication et n’affectent généralement pas les performances. Les soudures ne présentent pas d’isolant visible, une caractéristique qui pourrait varier selon le modèle et l’utilisation prévue, mais qui reste dans les normes pour un usage standard.

Roulements « rifle bearing »

Fidèle à ses habitudes, be quiet! dote les Pure Wings 3 de roulements rifle bearing, une technologie éprouvée déjà présente sur les séries Light Wings, Shadow Wings 2 et Pure Wings 2. Leur rainure en spirale optimise la distribution du lubrifiant et réduit les frictions.

Il en résulte une durée de vie de 80 000 heures et d’excellentes performances acoustiques. Leur lubrification constante assure en outre une parfaite fiabilité dans le temps, quel que soit l’angle de montage. Les Pure Wings 3 bénéficient pleinement des avantages des roulements rifle bearing pour une longévité silencieuse accrue.

PURE WINGS 3 140mm PWM high-speed White

Le ventilateur PURE WINGS 3 140mm PWM high-speed White, référencé BL113, mesure 140 x 140 x 25 mm, des dimensions classiques pour un ventilateur de 140 mm.

Sa vitesse de rotation atteint 1800 tr/min, ce qui lui permet de générer un flux d’air impressionnant de 72,2 cfm ou 122,6 m³/h. Cette capacité est renforcée par une pression statique de 2,44 mmH₂O, assurant un refroidissement efficace même en tant que ventilateur pour radiateur.

Le ventilateur fonctionne dans une plage de tension de 5 à 13,2 V et consomme 6 W, avec un courant d’entrée en sécurité de 0,5 A. Doté d’un connecteur 4-pins PWM, il offre un contrôle précis de la vitesse, et promet une durée de vie allant jusqu’à 80 000 heures à une température ambiante de 25°C, garantissant ainsi fiabilité et longévité.

Conception Aérodynamique Avancée des Pales

Le PURE WINGS 3 140 mm High-Speed PWM est conçu avec une attention particulière portée à la géométrie des pales pour maximiser le flux d’air et minimiser le bruit. Il arbore un design méticuleusement étudié pour des performances aérauliques et acoustiques optimales. La géométrie unique de ses 9 pales incurvées en est la clé.

À partir du moyeu central de 45 mm de diamètre, les pales démontrent une torsion significative, débutant à 10 mm du bas pour s’élever à 21 mm au sommet. Cette configuration permet d’augmenter la portance et de canaliser l’air efficacement, assurant une circulation d’air robuste, même à des vitesses réduites.

L’extrémité des pales poursuit cette tendance avec une élévation de 12 mm au point bas à 23 mm au point haut, s’écartant légèrement des mesures antérieures. Leur largeur s’accroît également de manière notable, de 12 mm à la base à 36 mm à l’extrémité avec une forme qui s’enroule en hélice, ce qui optimise la pression statique et l’efficacité aérodynamique.

En outre, la surface des pales comporte des rainures discrètes qui contribuent à réduire les turbulences et le bruit. Avec un cadre en plastique rigide de 2 mm d’épaisseur et des pales d’environ 2,5 mm, le ventilateur combine durabilité et performance. La révision de ces caractéristiques reflète une conception ingénieuse, visant à minimiser les perturbations aérauliques et à fonctionner avec une efficacité acoustique remarquable.

La précision de cette géométrie devrait contribuer à limiter drastiquement les turbulences aérauliques, ces perturbations génératrices de bruit indésirable.

PURE WINGS 3 120mm PWM high-speed White

Avec sa référence BL111, le Pure Wings 3 120mm PWM High-Speed White présente des dimensions classiques de 120 x 120 x 25 mm pour un ventilateur de cette taille. Sa vitesse de rotation maximale atteint 2100 tr/min, soit un régime élevé, gage de performances aérauliques accrues.

Son niveau sonore plafonne à un faible 30,9 dB(A) à cette vitesse maximale, démontrant des capacités acoustiques maîtrisées si on en croit la marque. Côté aéraulique, il affiche un flux d’air de 59,6 CFM ou 101 m3/h associé à une pression statique de 2,41 mmH₂O, ce qui le designe comme un ventilateur adapté radiateur pour vaincre les résistances des radiateurs et dissipateurs. Compatible avec une large plage de tensions de 5 à 13,2V DC, sa consommation électrique reste contenue à 3,6W et 0,33A max. Son connecteur 4-pins PWM autorise un contrôle précis en modulation de largeur d’impulsion.

Conception Aérodynamique Avancée des Pales

Tout comme son homologue de 140 mm, le PURE WINGS 3 120 mm PWM high-speed est construit avec la même philosophie d’ingénierie axée sur une géométrie de pale optimisée. Ce ventilateur de 120 mm intègre également neuf pales, une conception qui est le fruit d’un soin méticuleux pour équilibrer les performances aérodynamiques et acoustiques. Le moyeu central, d’un diamètre de 40,5 mm, sert de point d’ancrage solide pour les neuf pales, garantissant une rotation stable et équilibrée.

La largeur des pales commence à 12 mm à la base, près du moyeu, s’élargissant jusqu’à environ 30 mm à l’extrémité. Cette gradation dans la largeur est conçue pour maximiser l’efficacité du flux d’air en exploitant au mieux la surface disponible dans un ventilateur de 120 mm. Par ailleurs, l’épaisseur réduite des pales à environ 1,5 mm suggère une attention particulière portée à la réduction de la résistance de l’air et à l’optimisation de la réponse aérodynamique, ce qui est crucial dans un ventilateur de cette taille pour maintenir un équilibre entre la pression d’air générée et le bruit produit.

PURE WINGS 3 140mm PWM White

Portant la référence BL112, le Pure Wings 3 140mm PWM White présente un format carré classique de 140 x 140 x 25 mm. Sa vitesse de rotation maximale est de 1200 tr/min pour un fonctionnement optimisé au silence. Le niveau sonore mesuré est d’ailleurs de seulement 21,9 dB(A) à plein régime, remarquablement discret. Le flux d’air généré atteint 57,4 CFM ou 97,5 m3/h avec une pression statique contenue de 0,96 mmH₂O ce qui le classe parmi les ventilateurs pour boitiers uniquement.

Compatible avec des tensions d’alimentation de 5 à 13,2V DC, sa consommation électrique plafonne à 3,6W et 0,3A. Le connecteur 4-pins PWM autorise un pilotage en modulation de largeur d’impulsion. Enfin, la fiabilité est au rendez-vous avec une durée de vie estimée à 80 000 heures.

Conception Aérodynamique Avancée des Pales

La version classique du PURE WINGS 3 de 140 mm, conçue pour fonctionner à une vitesse moins élevée que sa variante high-speed, adopte une approche distincte dans la configuration de ses composants, tout en restant fidèle à l’esprit d’ingénierie de la gamme. Cette version est équipée de 7 pales, une réduction par rapport au modèle high-speed, qui permet d’optimiser le flux d’air à des vitesses de rotation plus basses, tout en réduisant le bruit généré.

Le moyeu a un diamètre de 45 mm. Il sert de pivot central robuste pour les pales, soutenant leur mouvement et assurant la stabilité du ventilateur. Les pales elles-mêmes présentent une conception innovante, se démarquant par leur forme qui combine torsion et hélice. Cette conception unique commence par une largeur de 18 mm à la base du moyeu, s’élargissant progressivement jusqu’à environ 40 mm à l’extrémité. Cette augmentation de la largeur permet de maximiser le déplacement d’air tout en maintenant une efficacité aérodynamique élevée, essentielle pour un refroidissement optimal à des vitesses de rotation moindres.

PURE WINGS 3 120mm PWM White

Le ventilateur PURE WINGS 3 120mm PWM White, référencé BL110, présente une taille compacte avec ses dimensions de 120 x 120 x 25 mm. Il est capable d’atteindre une vitesse de rotation élevée de 1600 tours par minute sous une alimentation de 12 V avec un signal PWM (Modulation de Largeur d’Impulsion), ce qui lui permet de délivrer un flux d’air substantiel de 49,9 cfm ou 84,8 m³/h.

Même à sa vitesse maximale, ce ventilateur maintient un niveau sonore bas à 25,5 dB(A), assurant une opération discrète. Avec une pression statique de 1,45 mmH₂O, il s’avère que ce modèle n’est pas idéalement prévu pour être un ventilateur de radiateur. Toutefois, il est efficace pour refroidir un système AIO doté d’un radiateur peu épais et à faible densité d’ailettes, se montrant ainsi plus adapté pour une utilisation comme ventilateur de boîtier.

Avec une plage de tension DC de 5 à 13,2 volts, il offre une flexibilité dans la gestion de l’énergie et affiche une consommation de 2,4 watts. Le courant d’entrée en sécurité est de 0,2 A, et il se connecte via un connecteur 3-pins standard, ce qui est adéquat pour de nombreuses configurations informatiques.

Conception Aérodynamique Avancée des Pales

Le PURE WINGS 3 120mm PWM White combine la conception aérodynamique de la gamme avec des dimensions ajustées à sa taille plus petite. Avec des pales qui s’élargissent de 17 mm à la base à 35 mm à l’extrémité et un moyeu de 40,5 mm, ce ventilateur est conçu pour un flux d’air optimal. Sa géométrie hélicoïdale en torsion contribue à un déplacement d’air efficace et une réduction du bruit, même à sa vitesse de rotation maximale de 1600 tr/min. Cette conception devrait permettre au ventilateur de fournir un refroidissement efficace tout en restant discret.

Test des ventilateurs be quiet! Pure Wings 3 White

Le ventilateur examiné a ensuite été piloté par une carte mère. Nous nous plaçons en mode manuel et en contrôle PWM. La vitesse est mesurée pendant 5 minutes par valeur PWM.

Vitesse de rotation

En examinant la plage de vitesses de rotation pour les ventilateurs Pure Wings 3 120mm PWM White, nous constatons qu’ils correspondent bien aux spécifications données par be quiet!. Le modèle PURE WINGS 3 120mm PWM White se positionne en bas du graphique, indiquant une vitesse initiale modeste mais suffisante pour de nombreuses applications. Sa courbe montre une progression plutôt linéaire avec des points de convexité légère, ce qui indique une accélération régulière sans à-coups significatifs à mesure que le signal PWM (Modulation de Largeur d’Impulsion) augmente.

Le modèle PURE WINGS 3 120mm PWM high-speed White, pour sa part, se situe dans une moyenne conforme parmi les ventilateurs testés. Son augmentation de vitesse est bien contrôlée en réponse au signal PWM, avec des vitesses finales qui restent proches des valeurs annoncées par le fabricant, révélant une bonne précision dans la performance attendue.

Concernant les modèles de 140 mm, le PURE WINGS 3 140mm PWM White démontre une courbe linéaire avec une accélération bien proportionnée au signal PWM, et sa performance de vitesse dépasse légèrement celle du Silent Wings 4 PWM, ce qui peut être un atout dans certains scénarios de refroidissement.

Le PURE WINGS 3 140mm PWM high-speed White, quant à lui, tient tête au be quiet! Silent Wings Pro 4 140 PWM en mode High Speed, restant en dessous sur une grande partie de la plage de vitesse avant de terminer légèrement au-dessus. Cette capacité à rivaliser avec un modèle reconnu pour ses performances en mode High Speed souligne l’efficacité et la capacité du ventilateur à gérer les besoins de refroidissement même dans des situations exigeantes.

Flux d’air

Pour mesurer le flux d’air, nous avons fixé les be quiet! Silent Wings 4 sur un radiateur d’AIO. Nous avons placé l’ensemble devant un tuyau de diamètre de 153 mm interne et d’un mètre de long. En sortie, nous avons placé un thermo-anémomètre Testo 410i pour mesurer le débit volumétrique exprimé en CFM (soit Cubic Feet per Minute) qu’on retrouve sur de nombreuses fiches techniques des ventilateurs. Le thermo-anémomètre a mesuré le débit d’air à travers le radiateur pour chaque valeur en PWM.

Les modèles be quiet! PURE WINGS 3 PWM de 120 mm et 140 mm se positionnent dans la partie inférieure de la moyenne pour le débit d’air, mesuré en pieds cubes par minute (CFM), au sein de leurs catégories de taille respectives selon le graphique. Cela indique que la variante standard n’est pas spécifiquement optimisée pour une utilisation avec des radiateurs, à l’inverse des versions High Speed qui se classent dans une moyenne plus élevée.

En effet, les modèles High Speed respectent une certaine logique attendue avec une pression statique qui reste modeste (mais logique), inférieure à 3 mmH₂O. Cette pression statique est considérée comme modérée mais adéquate pour des radiateurs de dimension courante, avec une épaisseur de 40 mm et une densité de 17 à 19 FPI (fins per inch).

Bien que les PURE WINGS 3 puissent offrir un flux d’air convenable pour de nombreuses configurations, il est important de noter que pour les scénarios exigeant un flux d’air plus conséquent, d’autres options sur le marché pourraient se montrer plus performantes en termes de CFM.

Nuisances sonores

Le bruit du ventilateur a été mesuré directement sur le système de test. Nous utilisons le sonomètre Testo 815, positionné à environ 30 cm de distance du ventilateur.

Le modèle standard Pure Wings 3 120mm démarre avec un niveau sonore très bas, autour de 30 dB(A) à la vitesse minimale, et reste assez plat dans sa progression jusqu’à mi-vitesse. La courbe reste en dessous de 35 dB(A) jusqu’à environ 900 tr/min, ce qui représente 70% de la vitesse maximale du ventilateur, montrant ainsi un très bon contrôle du bruit jusqu’à ce point. Après ce seuil, l’augmentation du bruit devient plus rapide, mais la courbe n’atteint 40 dB(A) qu’à la vitesse maximale, soulignant une excellente gestion du bruit sur toute la plage de vitesse.

Pour le modèle Pure Wings 3 120mm PWM en haute vitesse, la courbe commence également à un niveau relativement bas, mais on constate une augmentation plus rapide du niveau sonore. Le point où la courbe commence à s’élever de façon plus marquée semble être autour de 50% de la vitesse maximale, similaire à ce que l’on a observé pour le modèle de 140 mm. Cependant, même à la vitesse maximale de 2100 tr/min, le niveau sonore reste à 45.5 dB(A), indiquant que ce modèle est conçu pour maintenir un niveau sonore acceptable même en fonctionnement à très haute vitesse.

L’analyse du graphique révèle que le modèle standard de Pure Wings 3 de 140 mm débute avec un niveau sonore extrêmement faible, approximativement à 32 dB(A) pour 10 RPM, et maintient cette discrétion acoustique jusqu’à 900 RPM, où il atteint environ 35 dB(A). C’est à ce seuil de 70% de sa vitesse maximale que l’on observe une inflexion notable dans son profil sonore : la courbe, jusqu’alors assez aplatie, se redresse, indiquant une augmentation plus marquée du bruit généré. Cependant, même à sa vitesse maximale, le ventilateur ne franchit pas le seuil des 40 dB(A).

Pour ce qui est du modèle Pure Wings 3 de 140 mm en version PWM haute vitesse, celui-ci part de niveaux sonores un peu plus élevés mais conserve une performance acoustique inférieure à 50 dB(A) tout au long de sa plage de fonctionnement, même à 1800 RPM (100% de sa capacité). La transition significative pour ce modèle se produit à mi-parcours, soit à 50% de sa vitesse maximale. À ce point, la courbe sonore s’incline de manière plus prononcée, marquant une croissance accélérée du bruit avec l’augmentation de la vitesse.

Ces observations mettent en évidence les caractéristiques acoustiques des ventilateurs Pure Wings 3, soulignant leur capacité à maintenir un niveau de bruit bas à des vitesses élevées, avec des points de bascule distincts où l’augmentation du bruit devient plus perceptible.

Les Pure Wings 3 en 120mm et 140mm PWM se positionnent comme d’excellents choix comme ventilateurs de boîtiers, alliant performances et faible nuisance sonore. Ils parviennent à conjuguer un flux d’air efficace et un fonctionnement particulièrement silencieux, répondant aux attentes des utilisateurs les plus exigeants en matière de refroidissement discret.

Les déclinaisons High-Speed des Pure Wings 3 en 120mm et 140mm se montrent polyvalentes. Installés sur radiateur pour une utilisation standard, ou dans des boîtiers nécessitant un fort débit d’air, ces ventilateurs offrent une solution de refroidissement flexible adaptée à un large éventail de configurations. Leur capacité à s’adapter à des besoins thermiques variés en fait une option intéressante.

Conclusion
