Test ASUS ROG Strix B760-G Gaming WiFi D4

ASUS ROG Strix B760-G Gaming WiFi D4 en détail

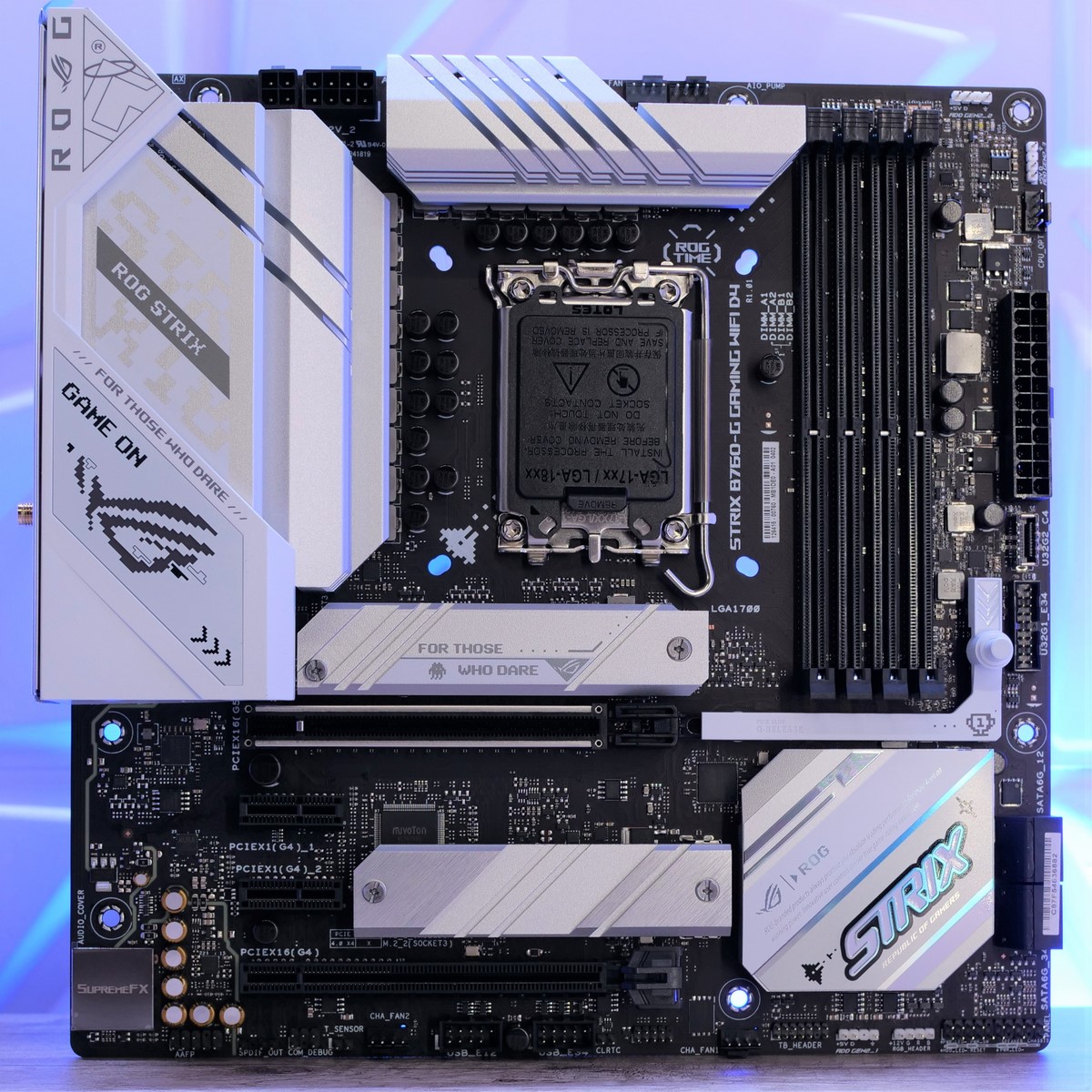

La ROG STRIX B760-G GAMING WIFI D4 est très élégante ! Son PCB noir surmonté par de dissipateurs thermiques argentés avec des embellissements blancs forment un joli contraste. La carte est dotée d’un cache E/S intégré, qui abrite également une LED RGB au droit du logo ROG.

Le chipset Intel B760 est refroidi par un dissipateur passif, et ASUS a également prévu de dissipateurs pour les deux emplacements M.2 présent sur la carte. La personnalisation de l’ensemble se base sur un mélange des inscriptions et logos en lien avec la gamme ROG Strix. De plus, les motifs rétro  »Space Invaders » ne sont pas en reste sur la carte.

L’arrière de la carte ne comporte pas de plaque d’armure, mais des motifs imprimés directement sur le PCB, ce qui est une bonne idée, même s’il est fort probable que ces motifs ne verront jamais la lumière du jour une fois la carte mère installée.

Socket et Chipset

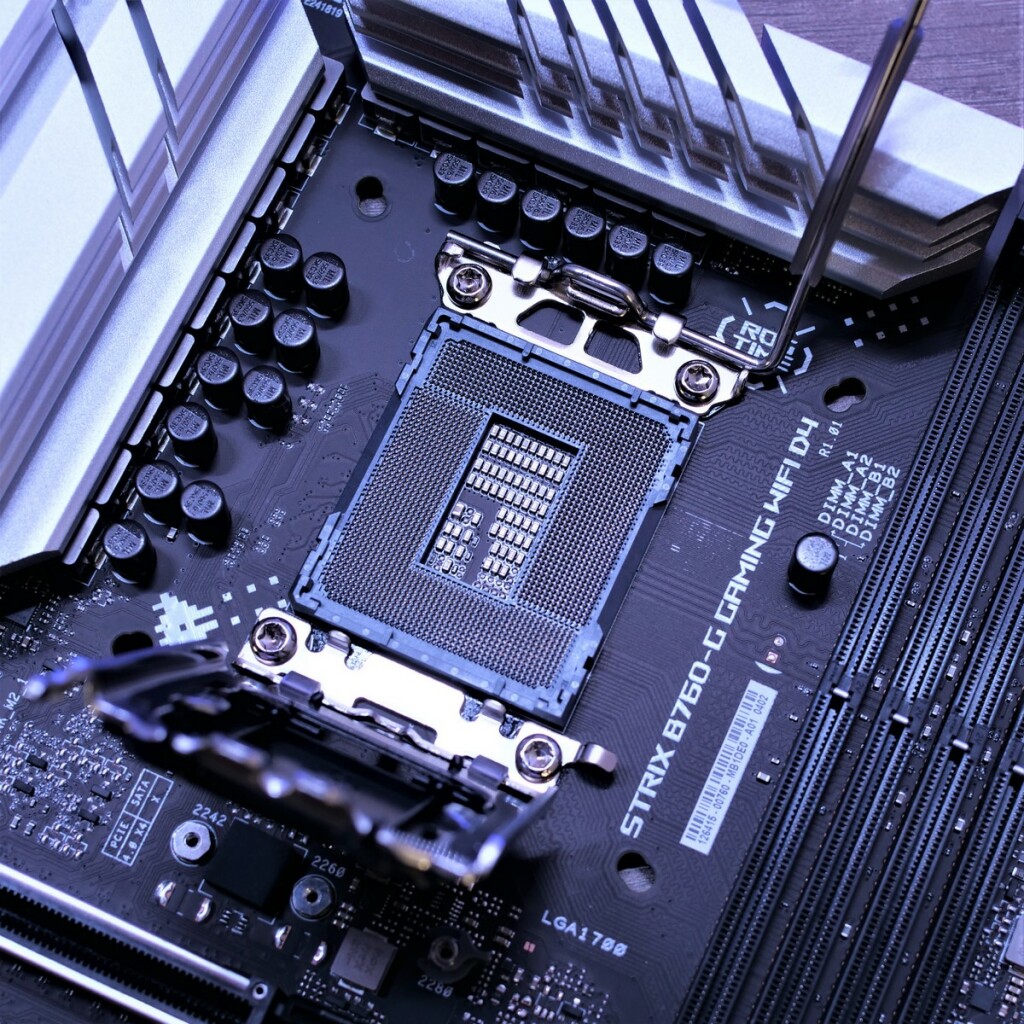

Sans surprise, la ROG Strix B760-G est basée sur le socket Intel LGA 1700. Celui-ci va est conçu pour les derniers processeurs Intel Alder Lake de 13e et 12e génération (Intel Core, Pentium Gold et Celeron). Plus grand que le socket de l’ancienne génération LGA1200 (75mmx755), Le LGA 1700 mesure 78 mm x 78 mm. La plupart des refroidisseurs actuels sont déjà équipés du kit d’installation correspondant. Le socket s’ouvre d’une manière similaire au LGA 1366.

Bien que l’interface du processeur de cette génération soit appelée LGA 1700, le nombre réel de broches LGA est de 1800, avec 100 broches non encore définies, et sera réservé à des broches d’alimentation ou d’E/S supplémentaires pour les futurs processeurs, à l’instar du socket LGA 2011. D’ailleurs sur le protège-socket il est indiqué LG17xx/LG18xx.

Processeurs Intel Core de 13e génération

Pour mémoire, voici les spécifications des processeurs Intel Core de 13e génération pour ordinateurs de bureau

Intel B760

Du côté du chipset ça sera un Intel B760. Par rapport au chipset Intel B660, les spécifications du chipset B760 représentent une évolution mineure, se concentrant sur la mise à niveau de certaines voies PCI-E 3.0 vers PCI-E 4.0 tout en conservant le même nombre total de voies HSIO.

Mémoire DDR4

Pas de DDR5 avec la ROG Strix B760-G Gaming Wi-Fi D4, mais de la DDR4. Les quatre slots acceptent des fréquences jusqu’à 5333 MT/s (OC) en dual channel, et une capacité de mémoire maximale de 128 Go. ASUS met en avant son système d’optimisation OptiMem II qui vise à améliorer l’intégrité du signal, réduit les signaux d’interférence et augmente la compatibilité de la mémoire et la marge d’overclocking.

Les emplacements de RAM sont dotés d’une conception à languette unique appelée Q-DIMM, qui facilite l’installation et le retrait de la RAM, en particulier pour les interventions éventuelles après le montage.

VRMs & Alimentation

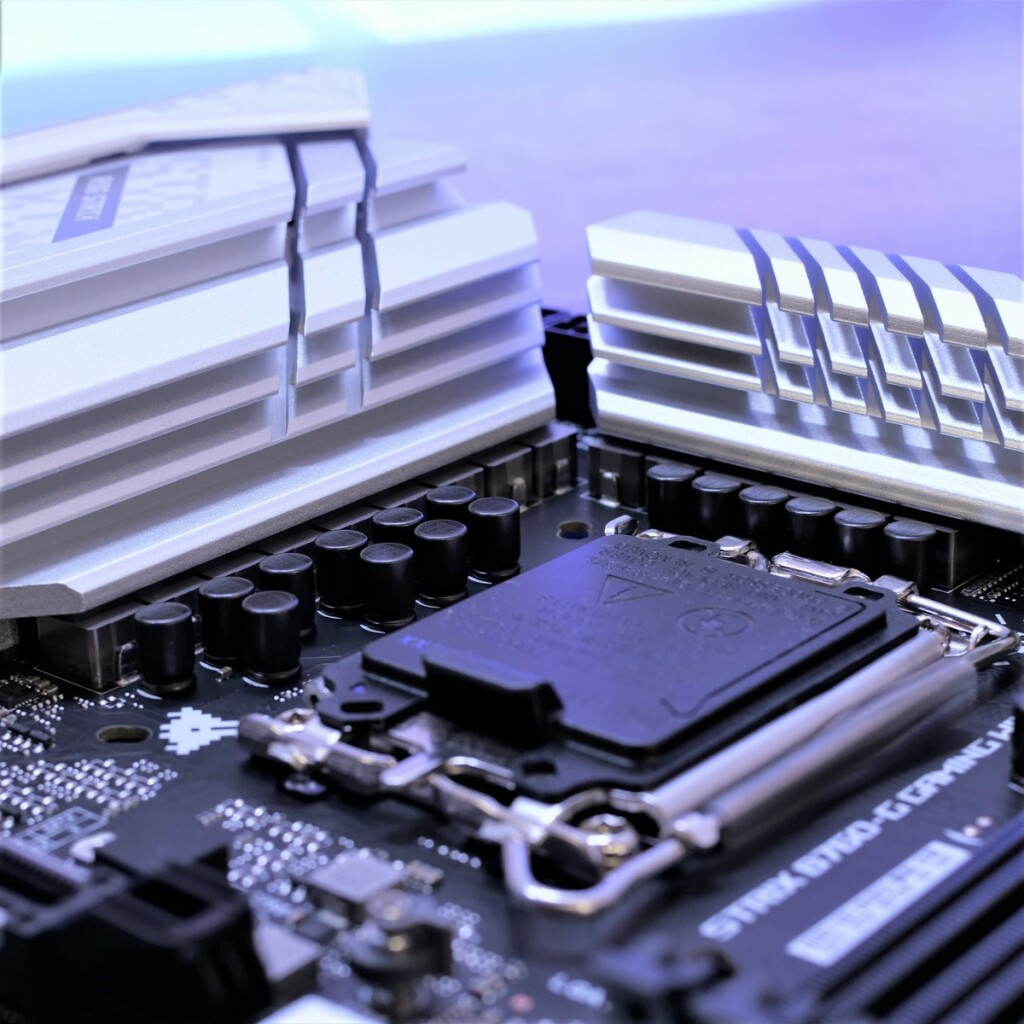

L’alimentation de la ROG comporte 13 phases dont 12, pour épauler le processeur. Ces derniers sont des SiC623, chargés du Vcore et peuvent fournir 60A par Mosfet et les 2 autres sont chargé du VSOC.

Le contrôleur d’alimentation PWM est une version personnalisée de l’EPU DIGI+ ASP2100R d’ASUS qui contrôle les 6 modules d’alimentation du VCORE (6 + 2 ) doublés grâce à l’architecture  »TEAMED ».

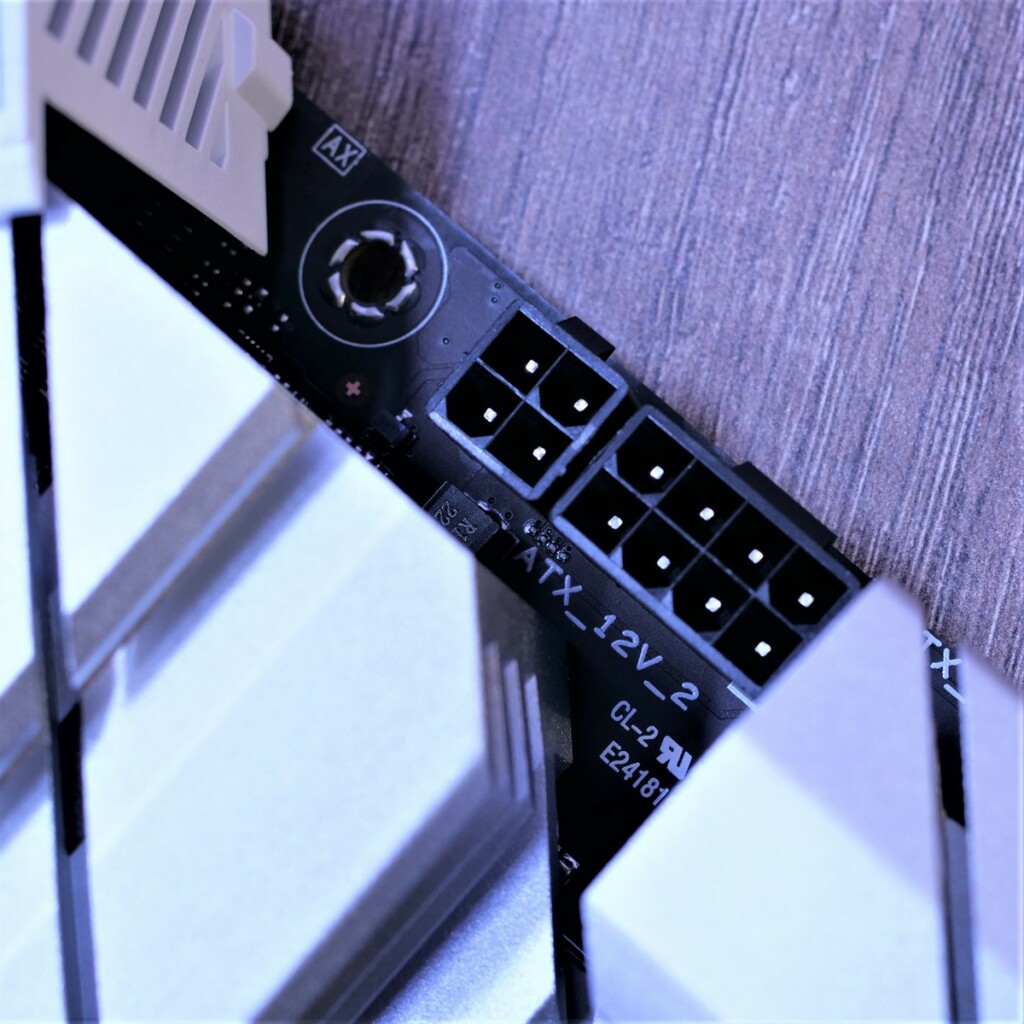

La carte mère est dotée d’un connecteur d’alimentation du CPU à 8+4 broches avec une conception de broches solides ProCool

Ports PCIe & Stockage

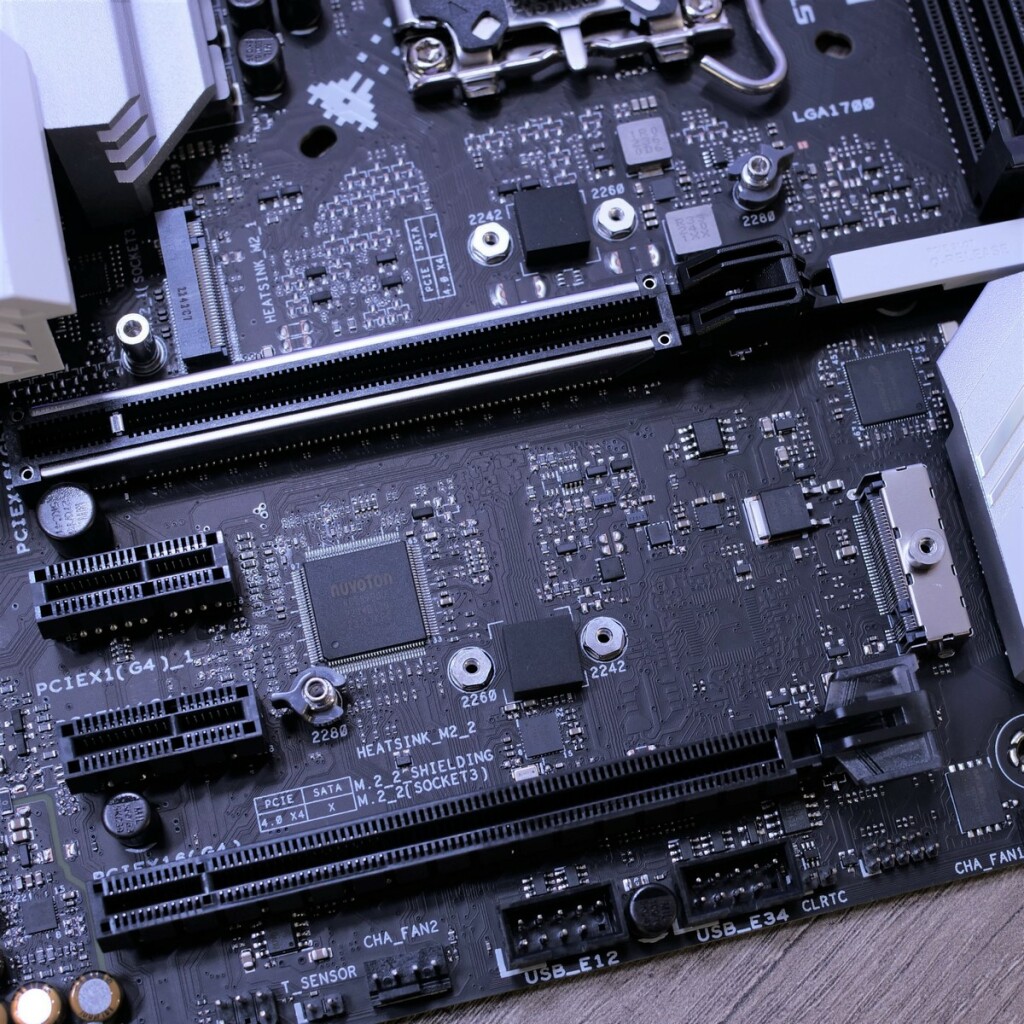

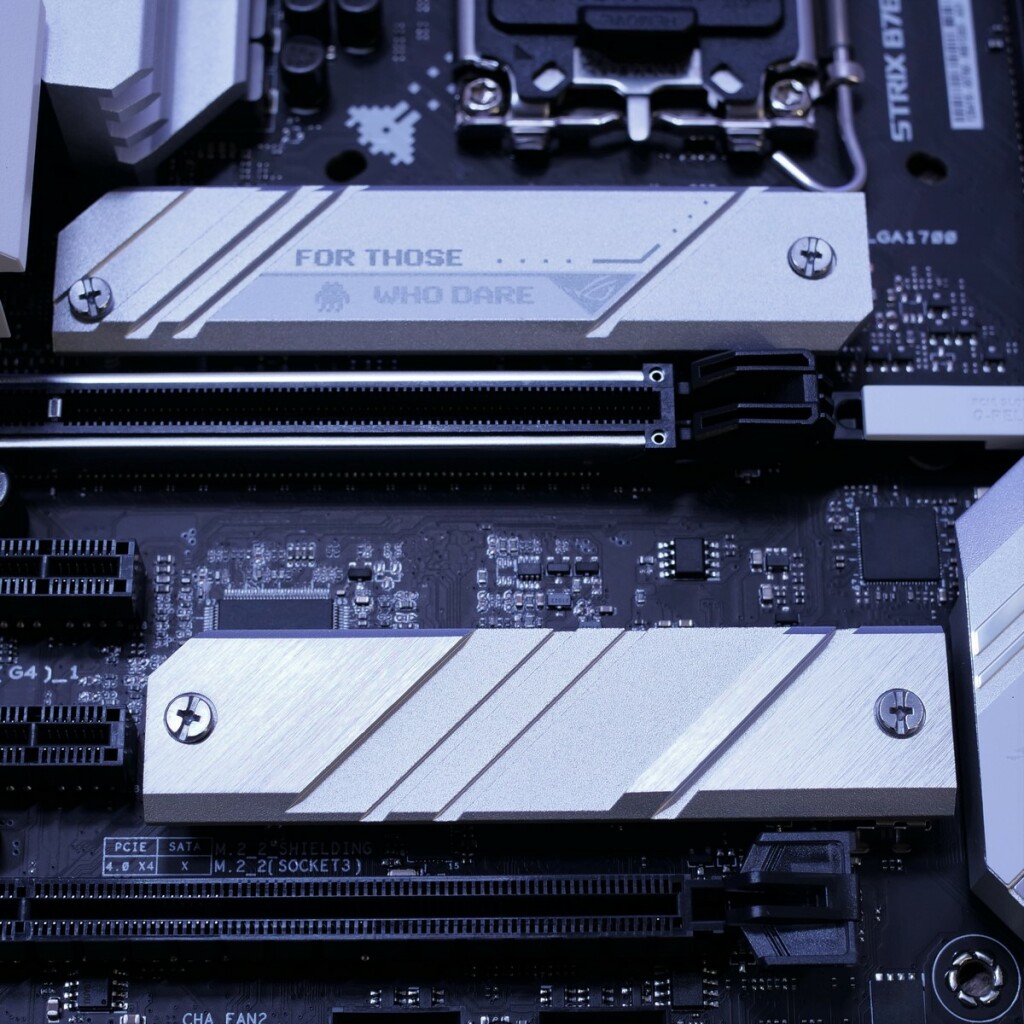

Deux emplacements SSD au format M.2 sont présents avec refroidissement assuré par deux dissipateurs thermiques pour maintenir des températures optimales et une vitesse de transfert des données maximale.

Les deux ports M.2 sont des ports PCI-e 4.0 x4 et ne prennent pas en charge le mode SATA, les deux prennent en charge les SSD jusqu’à la taille M.2 2280, celui situé au-dessus du premier emplacement PCI-E x16 est fourni par le CPU et celui situé entre les deux emplacements PCI-E x16 est fourni par le PCH.

Pour monter une carte graphique et/ou une carte additionnelle, nous trouvons quatre slots PCIe. Un slot PCIe 5.0 x16 SafeSlot avec le système Q-Release, relié au CPU, les autres emplacements PCI-E utilisent toutes les voies 4.0 fournies par la PCH, l’emplacement x16 du bas fonctionne en mode PCI-E 4.0 x4.

La carte deux emplacements PCI-E x16 et deux emplacements PCI-E x1, avec l’emplacement PCI-E 5.0 x16 qui est en métal et qui est fourni par le CPU, les autres emplacements PCI-E utilisent toutes les voies 3.0 fournies par la PCH, l’emplacement x16 du bas fonctionne en mode PCI-E 3.0 x4.

Réseau

Un port Ethernet RJ45 est présent à l’arrière pour assurer un lien avec le reste du monde. Celui-ci est en 2,5 GbE, ce qui est de plus en plus répandu, et pratique pour bénéficier pleinement de la fibre.
Si vous désirez (ou que vous n’avez pas le choix) du WiFi, la ROG Strix B760-G GAMING WIFI D4 est équipée avec un module Intel AX211NGW WIFI 6E qui prend également en charge le Bluetooth 5,3.

Audio

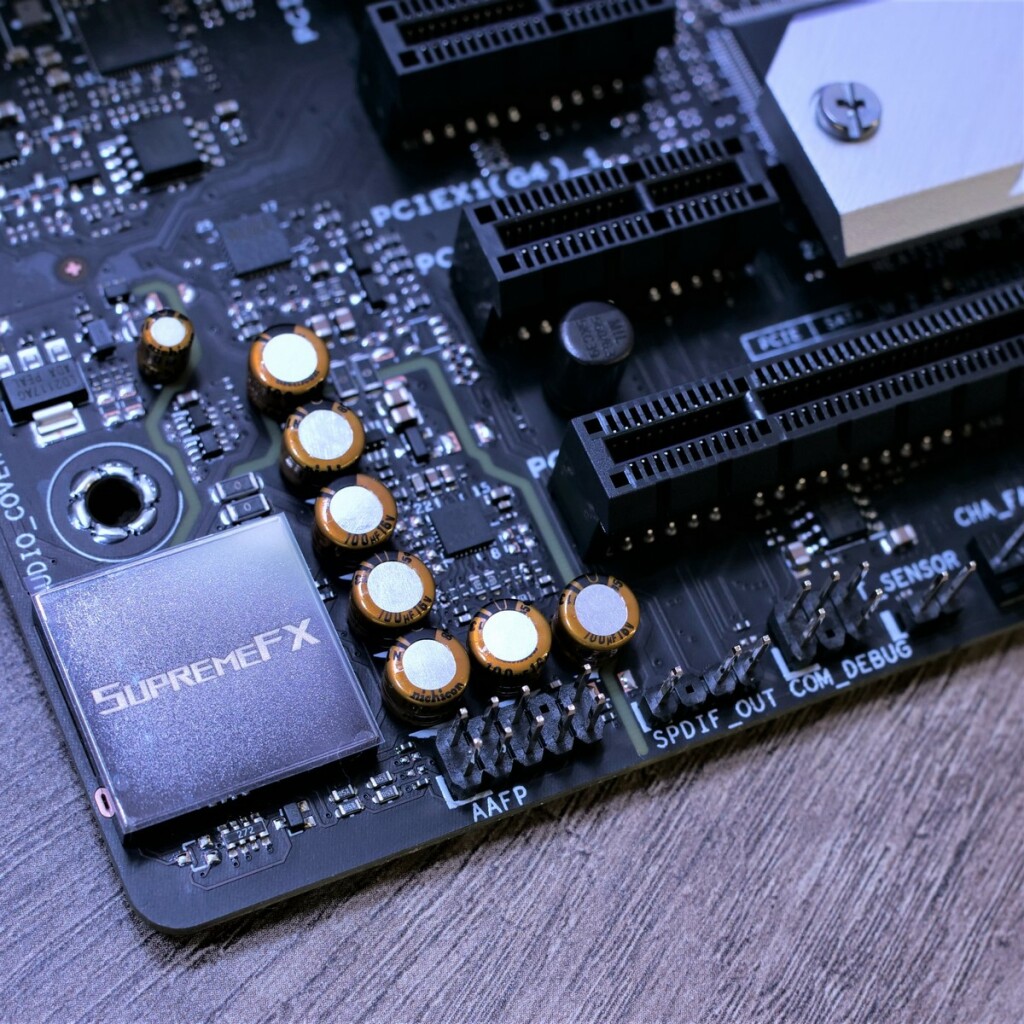

Pour la partie audio, nous trouvons du Realtek ALC S1220A avec amplificateur Savitech SV3H712, ainsi que le DTS^® Sound Unbound^™ et le Sonic Studio III.

Le circuit audio est disposé dans un segment séparé du circuit imprimé. La solution Realtek ALC S1220A prend en charge l’échantillonnage audio 32 bits 192kHz avec des rapports signal/bruit de sortie et d’entrée allant jusqu’à 120dB et 113dB.

Un bouclier électromagnétique protège la puce contre les interférences provenant d’autres circuits, en utilisant des condensateurs audio Nichicon pour fournissent un son pur, réduisent considérablement la distorsion audio et réduisent les interférences des signaux environnants, et l’amplificateur intégré Savitech SV3H712 pour de meilleurs résultats audio.

Connectique E/S

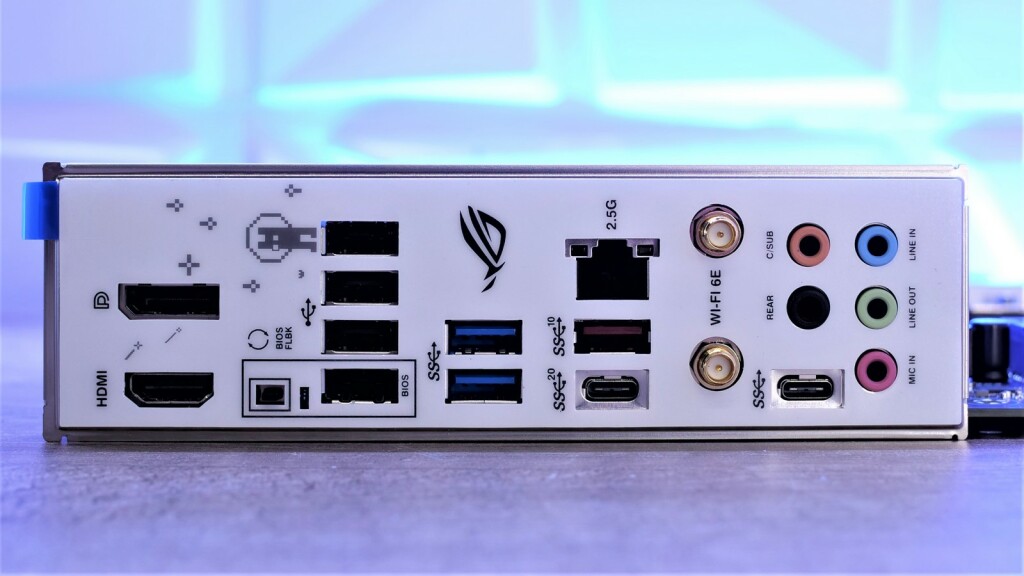

À l’arrière nous bénéficions avec cette carte mère d’une connectique assez complète. De l’HDMI 2.1 et du DisplayPort pour l’affichage, un port USB permettant la mise à jour du bios, différents ports USB, un port USB 3.2 Gen 2×2 Type-C^® (jusqu’à 20 Gb/s), un port RJ45 2,5 GbE, de deux prises pour les antennes WiFi 6E et de ports audio.
La plaque E/S est magnifique, toute blanche.

SATA & USB Internes

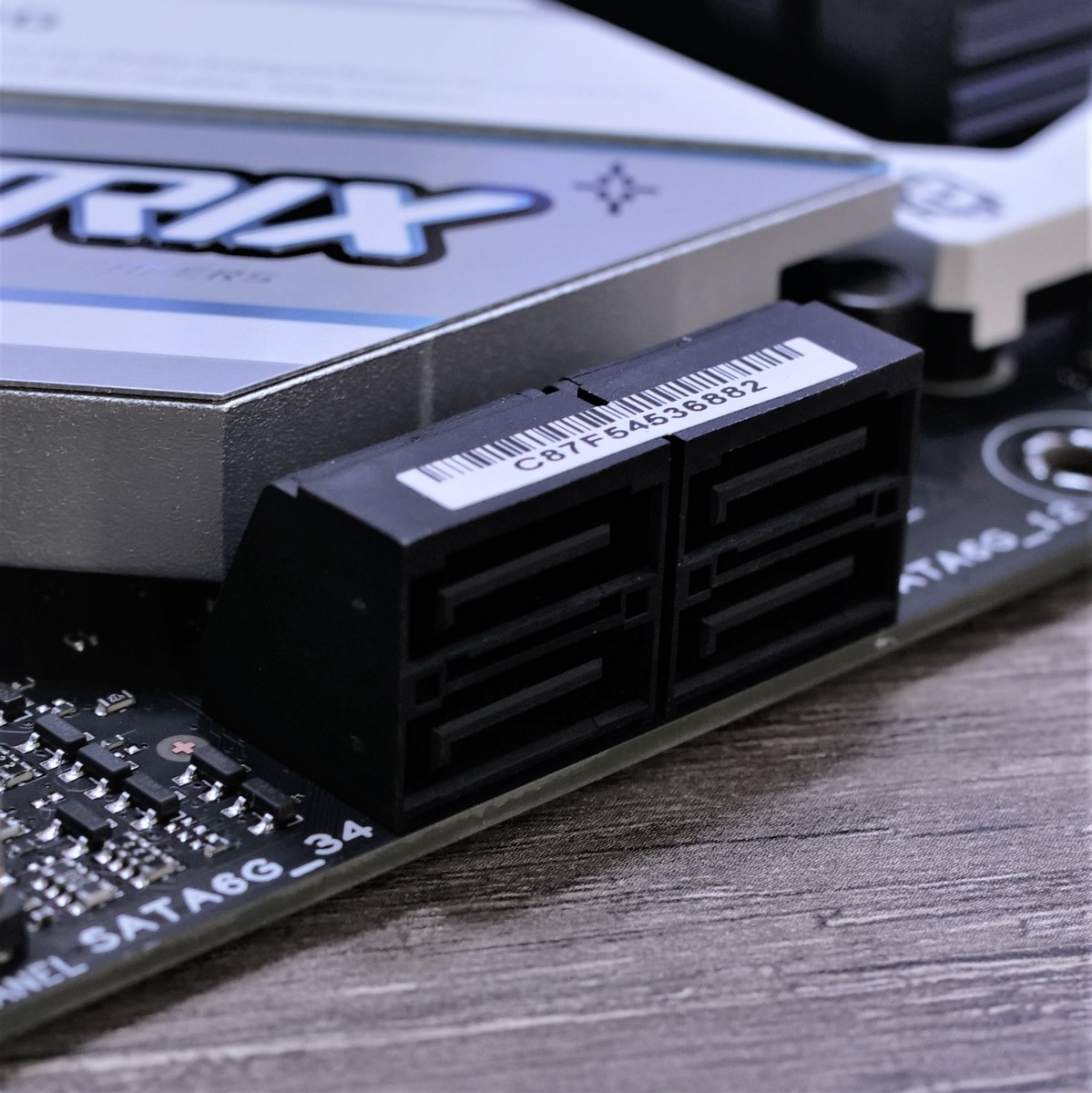

La carte mère est équipée de quatre ports SATA 6Gbps, qui sont orientés à 90° et placés sur le bord droit de la carte mère.

En ce qui concerne les ports USB internes, nous retrouvons :

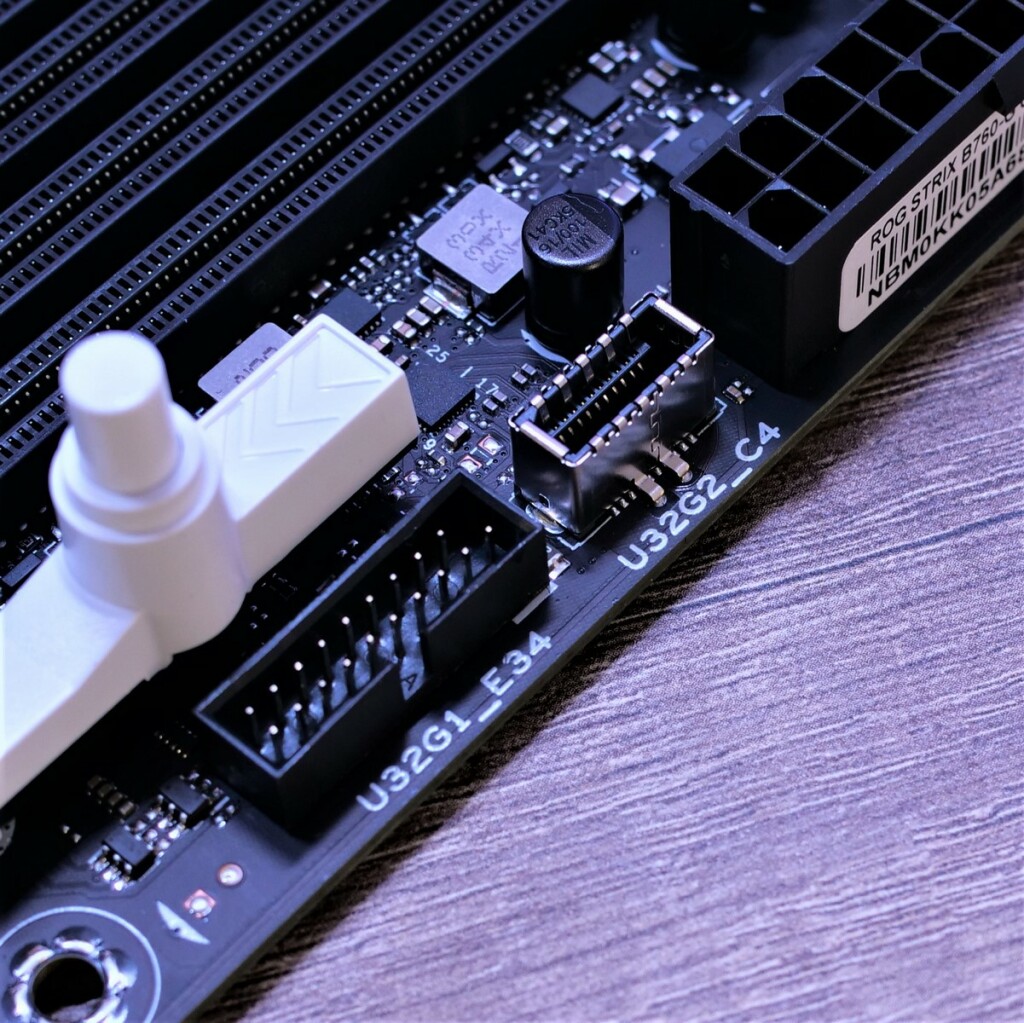

• Un connecteur pour ports USB 3.2 (Gen2)
• Connecteur pour ports USB 3.2 (Gen2x2) de type C (situé à côté du connecteur ATX 24 pins)

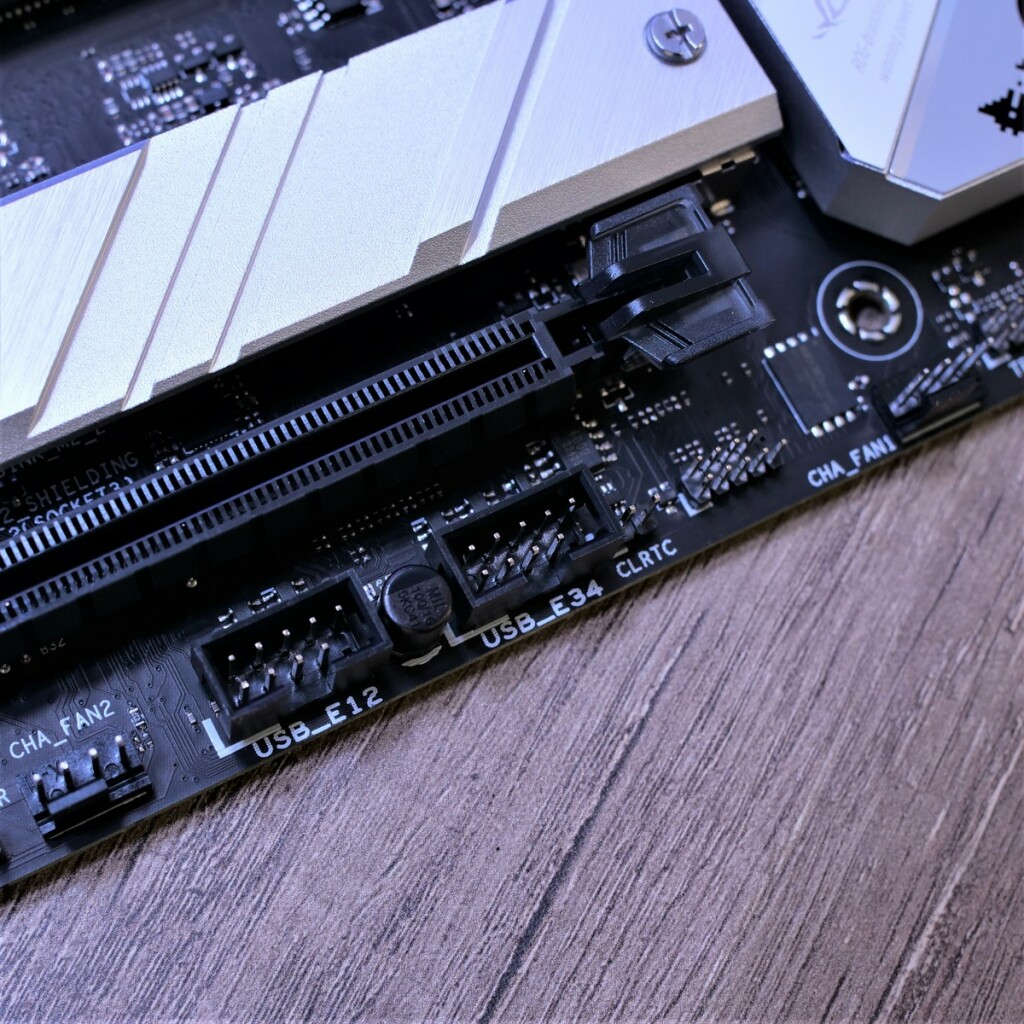

• Deux Connecteurs pour les ports USB 2.0
• 1x Connecteur Thunderbolt 4

Refroidissement & Éclairage

Le ROG STRIX B760-G GAMING WIFI D4 est livré avec cinq ports PWM pour ventilateur :

• 1x CPU_FAN
• 1x CPU_OPT
• 2x CHA_FAN
• 1x AIO_PUMP

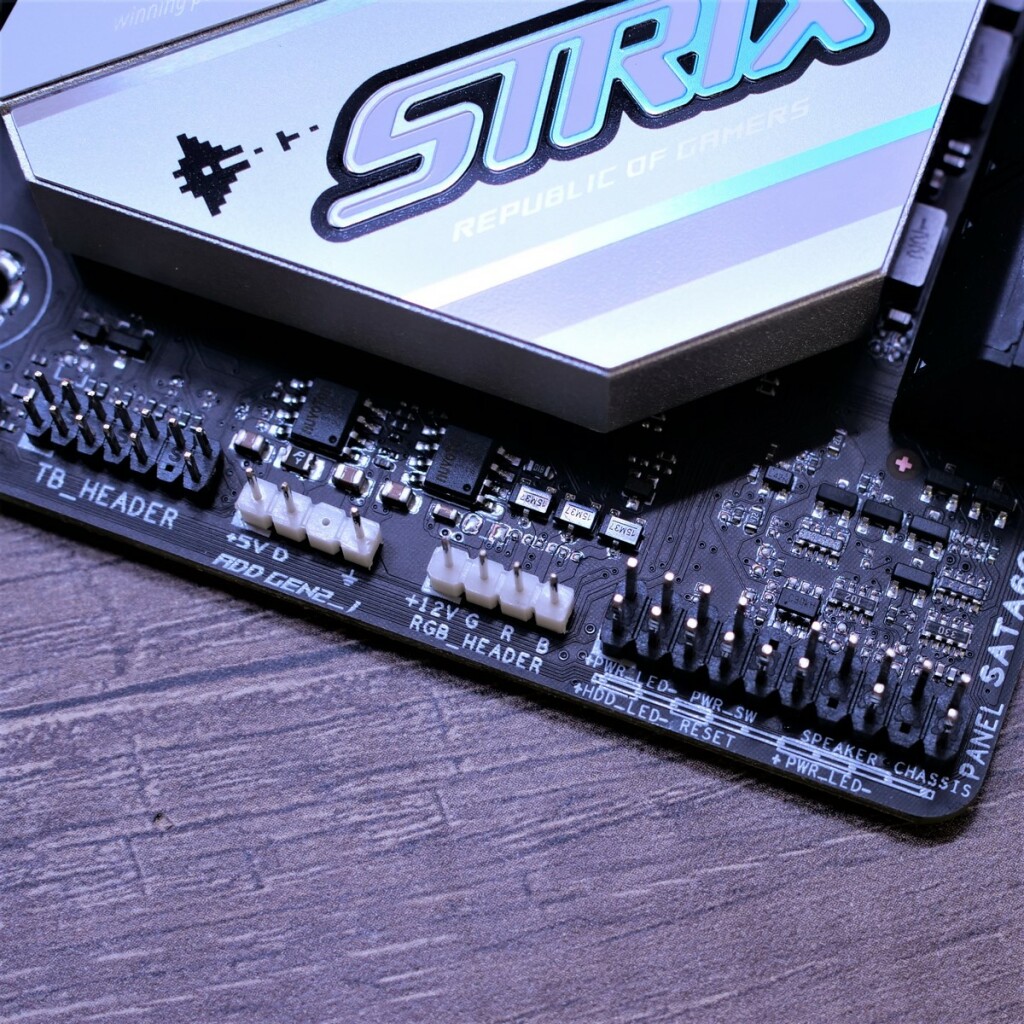

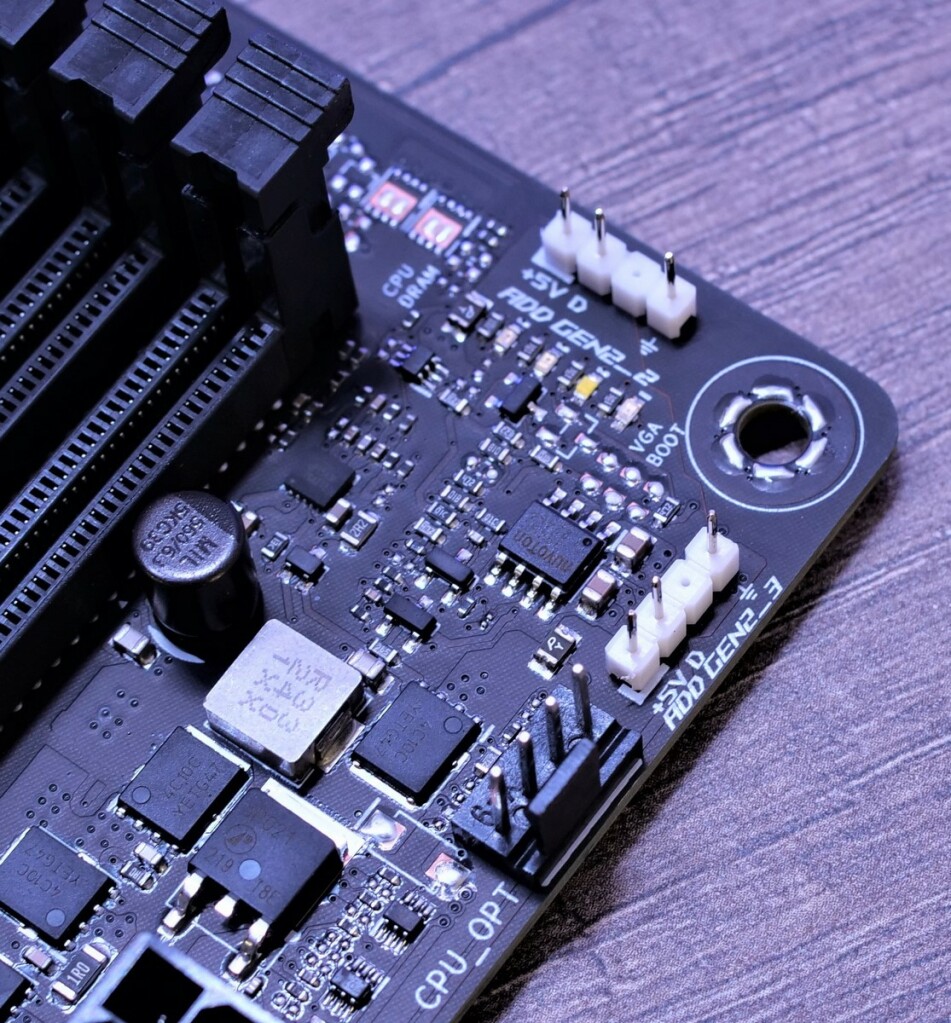

Trois connecteurs RGB adressables et un seul connecteur RGB standard 12V sont également inclus.

ASUS ROG Strix B760-G Gaming WiFi D4 : Fonctionnalités exclusives

Les innovations exclusives ASUS Q-Design sont présentes et simplifient le processus de montage et de mise à niveau de votre PC. Le bouton Q-Release vous permet de libérer votre carte graphique de son emplacement en une seule pression, sans avoir à tâtonner ou à utiliser vos petits doigts.

De plus, ASUS continue à proposer le M.2 Q-Latch qui offre la tranquillité d’esprit de ne plus jamais avoir à manipuler une vis M.2 minuscule.
