Une plaque froide en cuivre tachée peut sembler irrémédiablement attaquée. L’observation menée sur deux ans par der8auer montre pourtant que la réaction du Conductonaut Extreme se stabilise rapidement, sans dégradation continue visible.
Le métal liquide réagit avec le cuivre
L’analyse répond à la question d’un client confronté à une plaque froide en cuivre marquée après utilisation. Le moddeur et overclockeur der8auer explique que ces traces proviennent d’une réaction entre le cuivre et le gallium contenu dans le métal liquide de Thermal Grizzly.
Cette réaction péritectique forme du CuGa2. L’alliage obtenu affiche une conductivité thermique effective d’environ 100 W/m·K, inférieure à celle du cuivre pur, mais nettement supérieure à celle du métal liquide employé seul.
Le dépôt progresserait d’environ 1 µm par jour, avant d’atteindre une épaisseur comprise entre 50 et 100 µm. Ce phénomène pourrait aussi expliquer certains témoignages évoquant une « évaporation » du métal liquide avec le temps : une partie du matériau participe en réalité à la formation de cette couche intermétallique.
Deux mois de transformation, puis une surface stable

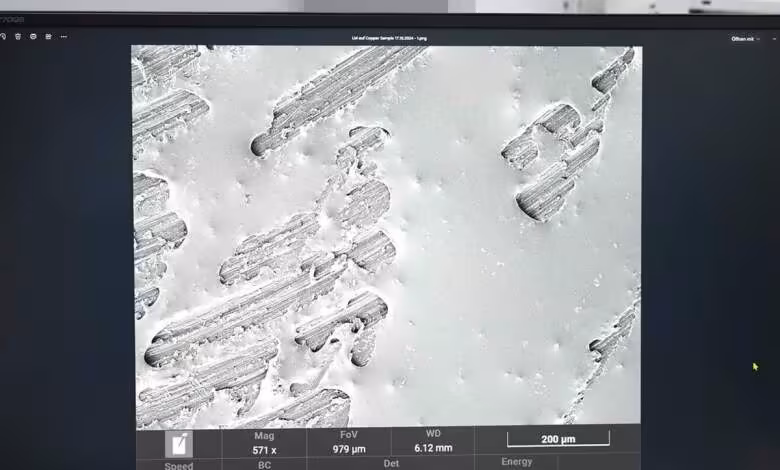

Pour suivre cette évolution, der8auer a étudié un bouchon en cuivre sur lequel du Thermal Grizzly Conductonaut Extreme a été appliqué par intermittence pendant deux ans. Au microscope électronique, la surface liquide reste clairement identifiable juste après l’application.
Après seulement deux semaines, son aspect change fortement. Une cristallisation apparaît, accompagnée de particules solides à la surface du matériau d’interface thermique.
Les cristaux poursuivent leur croissance alors que l’échantillon est conservé dans un environnement désoxygéné. À la fin du deuxième mois, la surface n’a plus l’apparence d’un liquide et se compose exclusivement de cristaux.
Entre ce stade et la mesure réalisée au terme des deux ans, aucune modification supplémentaire n’a été observée. La transformation majeure semble donc s’achever après 50 à 60 jours, ce qui concorde avec la progression estimée à 1 µm par jour jusqu’à une couche d’environ 50 µm.
Une réaction qui peut améliorer le contact thermique
La réaction chimique et le mouillage du cuivre ne sont pas nécessairement défavorables. Le matériau épouse plus étroitement les irrégularités microscopiques de la surface et adhère davantage au refroidisseur, réduisant les zones où le contact thermique serait imparfait.
Ces observations ne dispensent pas des précautions propres aux composés conducteurs ni des vérifications de compatibilité avec les métaux du dissipateur. Elles indiquent toutefois que, sur du cuivre, l’aspect taché et cristallisé ne traduit pas à lui seul une perte progressive de performances : l’interface évolue surtout durant les premières semaines, puis atteint un état stable.
Source : der8auer on YouTube
