Condamné par un PCH en court-circuit, un ordinateur portable professionnel a finalement redémarré grâce à une pièce d’occasion vendue 34 dollars, soit environ 31 euros. Une réussite qui tient autant à la chance qu’à la maîtrise d’une intervention particulièrement risquée.
Le Dell Precision 5550 trahi par son chipset

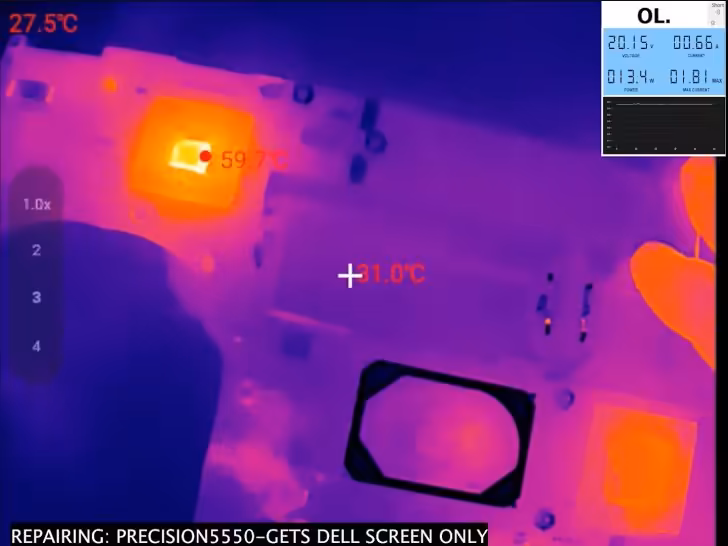

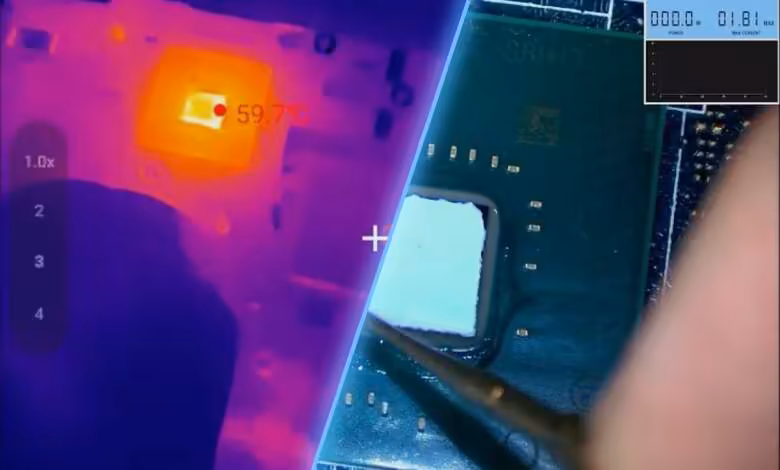

La chaîne YouTube Parts-People Dell Laptop Experts a diagnostiqué un chipset défectueux sur la carte mère du Dell Precision 5550. Une caméra thermique a notamment permis d’identifier l’échauffement anormal du composant en court-circuit.
Plutôt que de remplacer toute la carte mère, le technicien a commandé sur AliExpress un PCH à 34 dollars. L’achat restait hasardeux : ce type de composant peut avoir été récupéré sur une autre machine, et son historique réel demeure généralement inconnu.
Une dessoudure sous haute surveillance

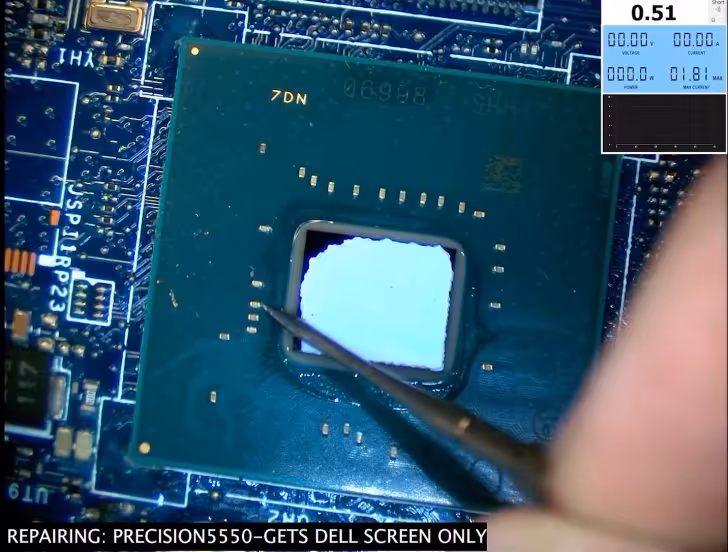

La pièce reçue avait déjà été rebillée, ce qui simplifiait son installation. Des imperfections visibles sur le die indiquaient toutefois qu’elle provenait vraisemblablement d’un autre système, sans garantie sur sa durée de vie.
L’extraction du chipset défectueux constituait l’étape la plus délicate. Le PCH est entouré de composants sensibles, dont un connecteur de clavier, un emplacement de mémoire vive et le bouton d’alimentation, tous exposés à la chaleur nécessaire pour ramollir la soudure.
Pour limiter les dégâts, le réparateur a protégé la zone avec du ruban Kapton et une feuille métallique récupérée sur des chargeurs d’ordinateurs portables. Cette opération exige une station de reprise BGA adaptée, un contrôle précis de la température et une solide expérience : une chauffe excessive peut déformer les connecteurs ou déplacer les composants voisins.
Le démarrage réserve une dernière surprise
Le remplacement d’un chipset impose habituellement une réécriture du BIOS. Le technicien a néanmoins tenté un premier démarrage avant cette opération, afin de vérifier si le court-circuit avait bien disparu.
Le Precision 5550 a démarré correctement, rendant inutile toute réécriture du BIOS. La carte mère a donc été remise en service avec un composant à 34 dollars, sans remplacement complet de l’ensemble.
Cette réparation illustre l’intérêt économique du remplacement au composant, mais aussi ses limites pratiques. Entre l’incertitude sur les puces issues du marché secondaire, le matériel BGA requis et le risque de dommages collatéraux, l’opération reste surtout pertinente pour un atelier expérimenté ou une machine dont la carte mère est coûteuse et difficile à trouver.
Source : Parts-People Dell Laptop Experts
» Le remplacement d’un chipset impose habituellement une réécriture du BIOS. »
ça sort d’où ??
Du réparateur lui-même, dans la vidéo citée en source. Et toi, la dernière fois que tu as remplacé un chipset soudé sur une carte mère, tu n’as pas eu à reprogrammer le BIOS :p?
C’est juste faux en fait et ce n’est pas parce qu’il le dit, que c’est vrai.
Je ne fais pas dans le rebillage mais du mod bios oui ( voir le forum de fernando stationdrivers pour mes prods ^^ )
Tu demandais d’où ça sortait : je t’ai indiqué la source :D. Maintenant, « c’est juste faux » mérite aussi une explication. Le réparateur évoque l’appariement de la région Intel ME après remplacement du PCH : qu’est-ce qui est techniquement incorrect dans son raisonnement ?Si tu peux expliquer pourquoi son raisonnement est incorrect dans ce cas précis, je suis preneur.
