ASRock Z590 PG Velocita en détail

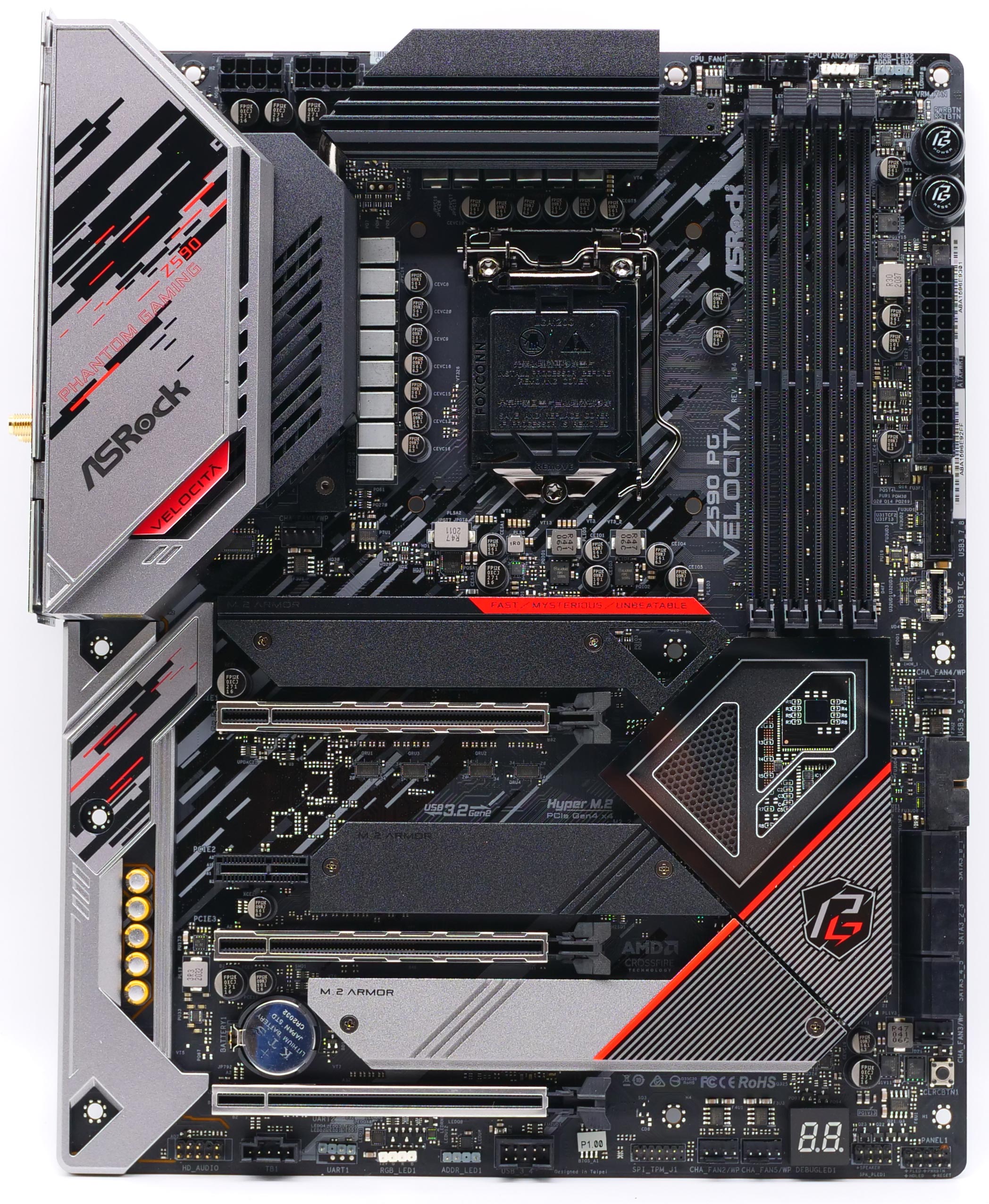

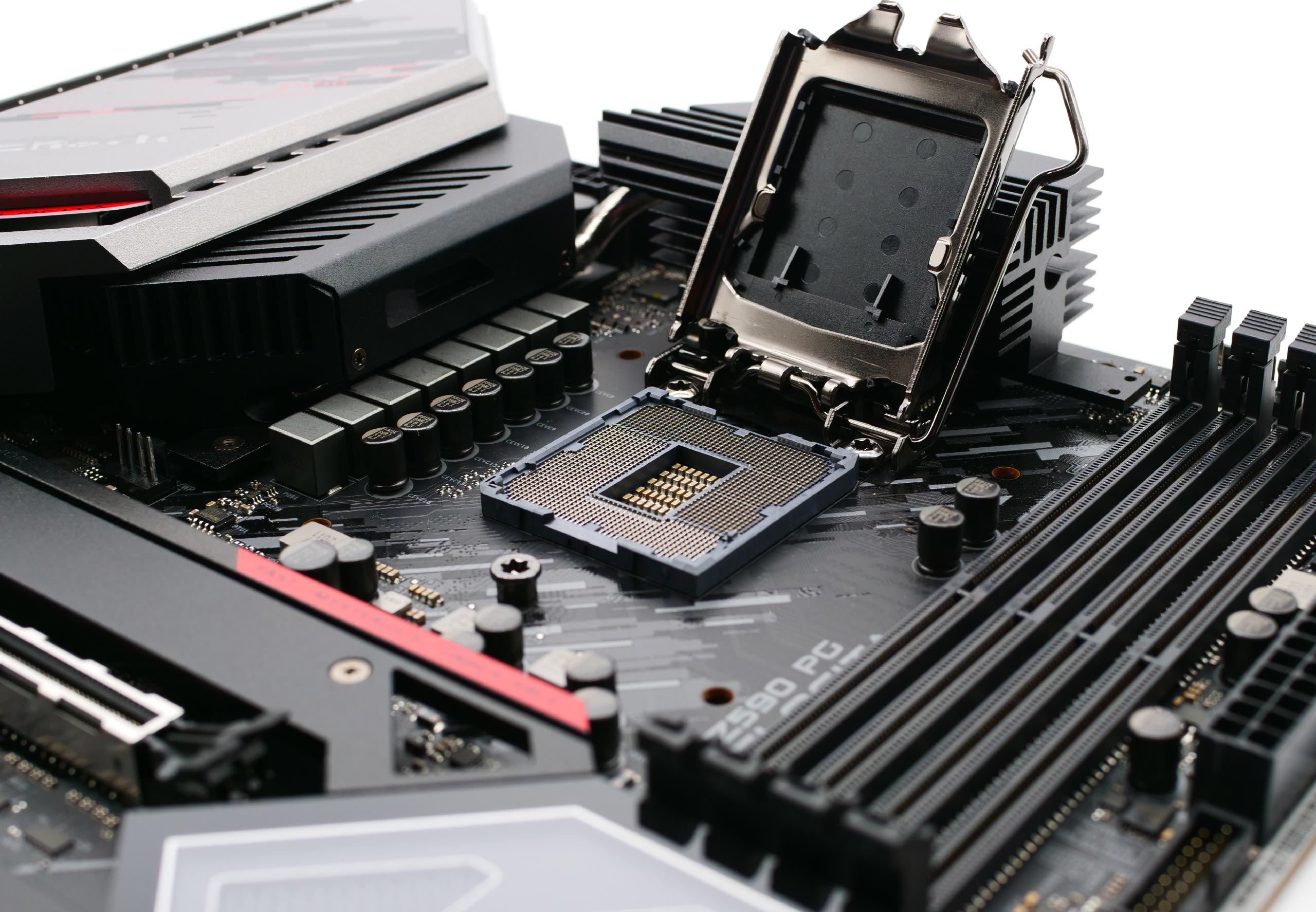

Comme dit précédemment, cette nouvelle carte au chipset Z590 reste sur la même plateforme au niveau du socket, c’est-à-dire le LGA 1200. Elle est donc au format ATX et mesure 30,5 cm sur 24,4 cm.

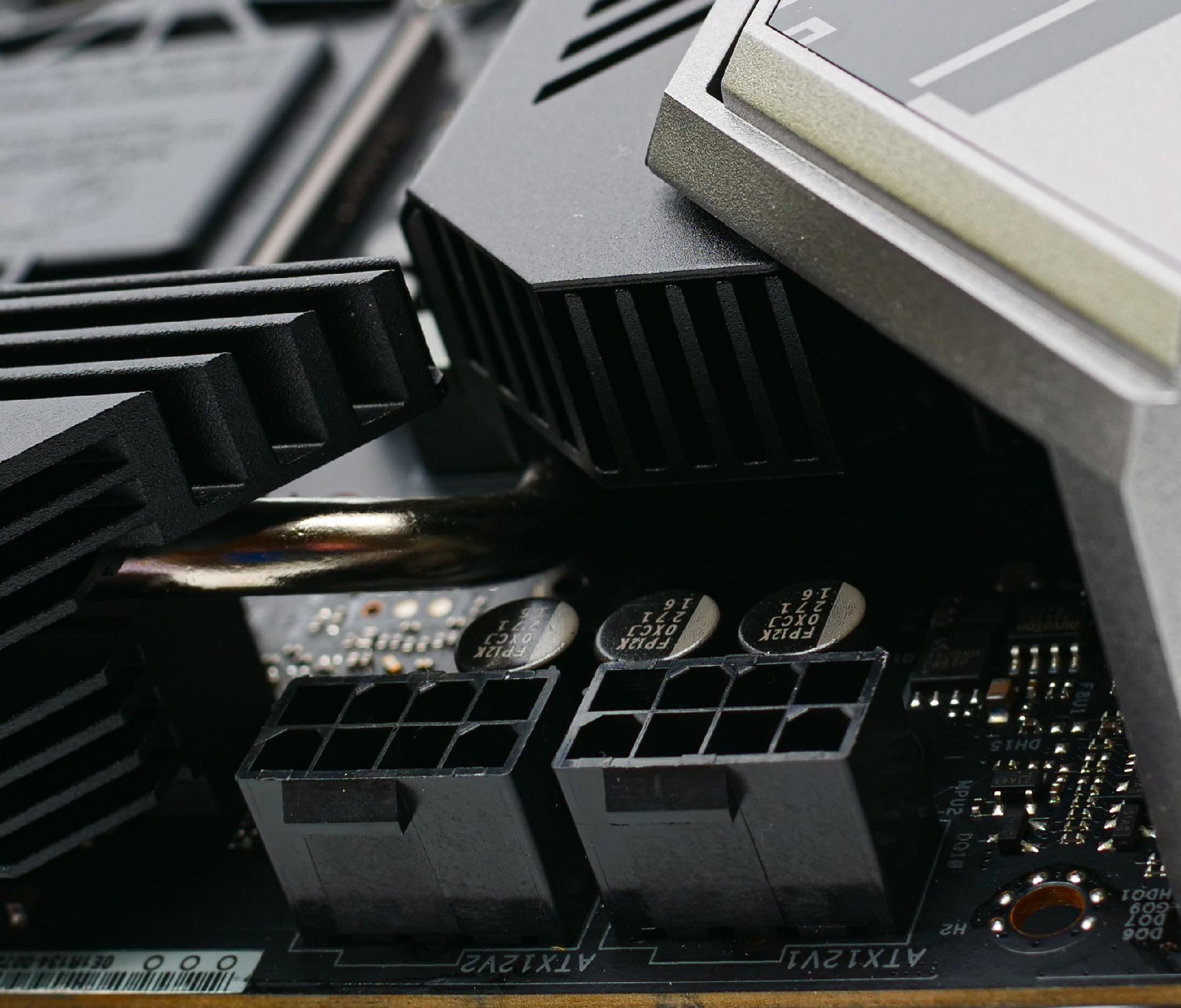

Pour alimenter le processeur, la marque adopte deux connecteurs 8 pins ainsi qu’un connecteur d’alimentation ATX 24 broches.

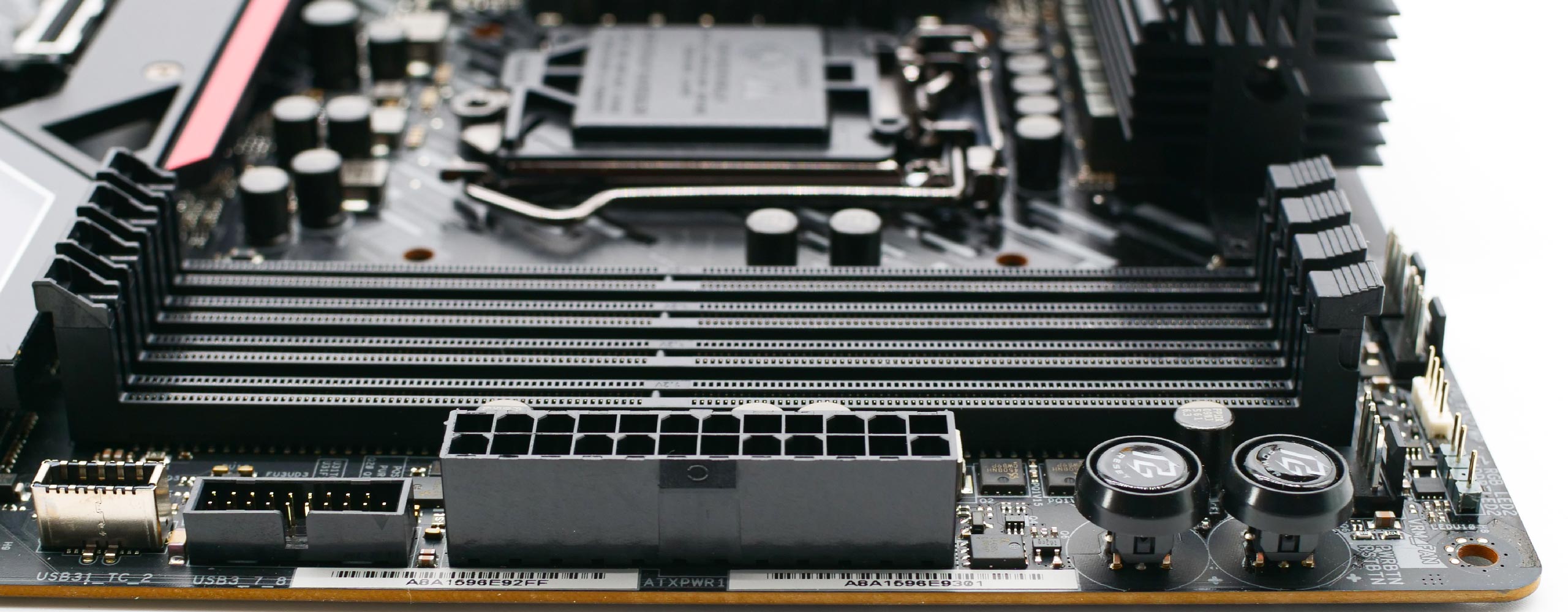

Evidemment, la carte comprend également quatre slots pour votre mémoire vive DDR4. Suivant vos besoins en RAM, elle peut accueillir 128 Go maximum. Enfin, elle prend en charge les modules allant jusqu’à 4800 Mhz.

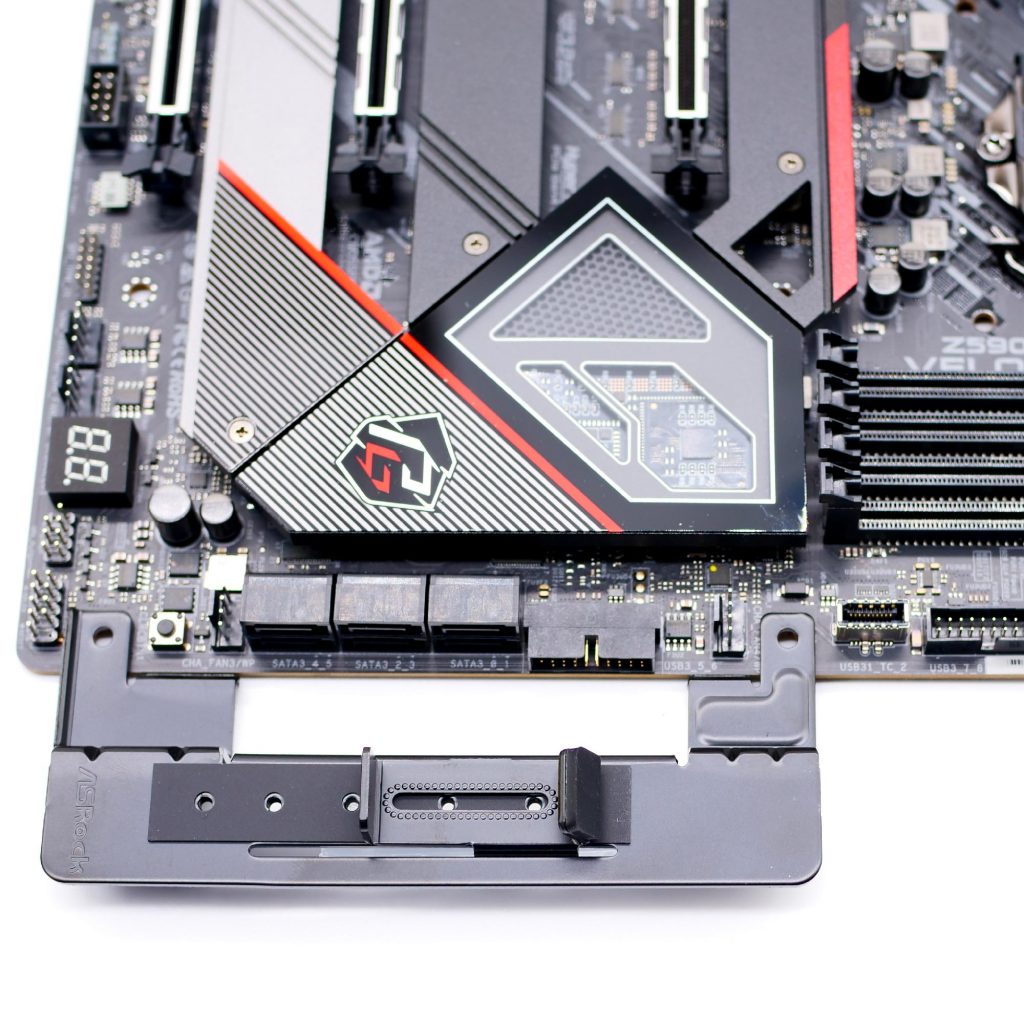

Si votre carte graphique est trop lourde et subit ce fameux « sag », ASRock a fourni un support pour votre GPU. Celui-ci se fixe directement sur votre carte mère ! Ce support aura pour effet de garder votre carte droite et également protéger votre port PCIe d’une possible tension constante qui pourrait l’endommager.

Stockage

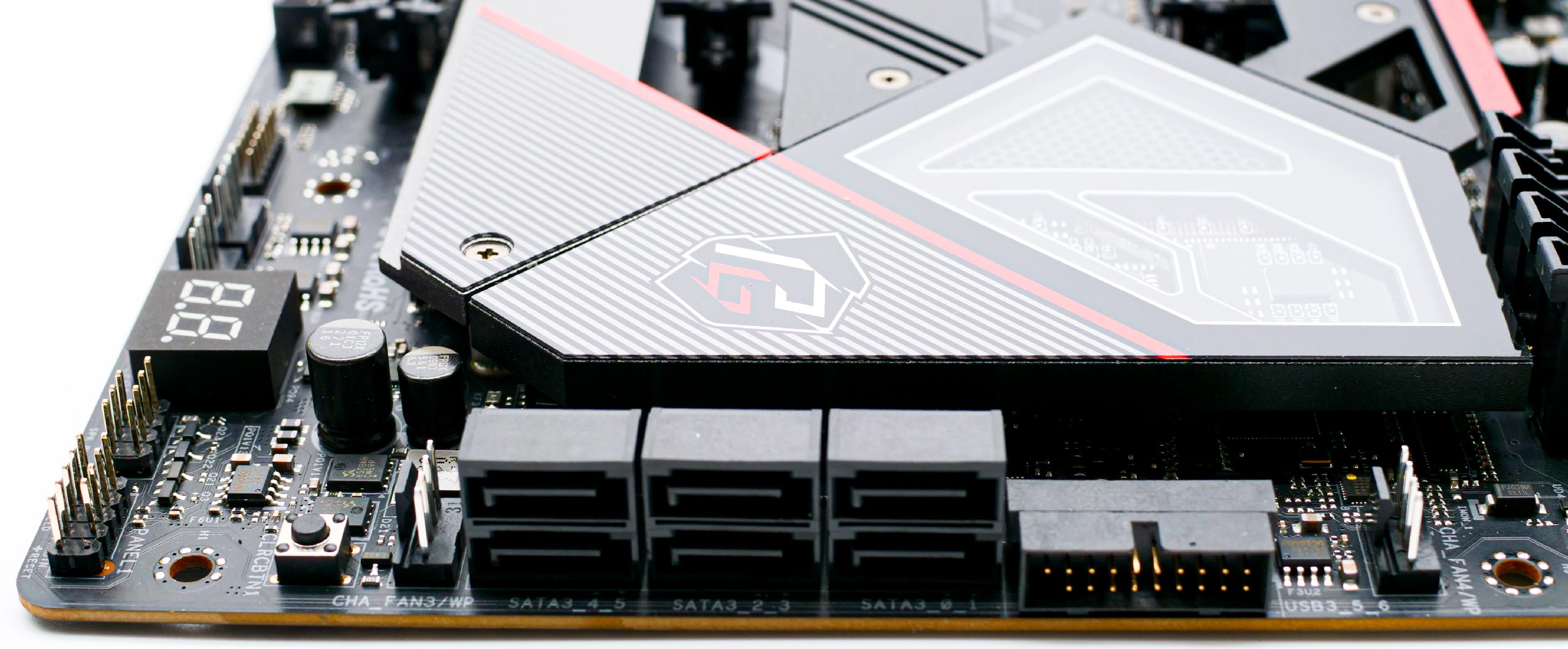

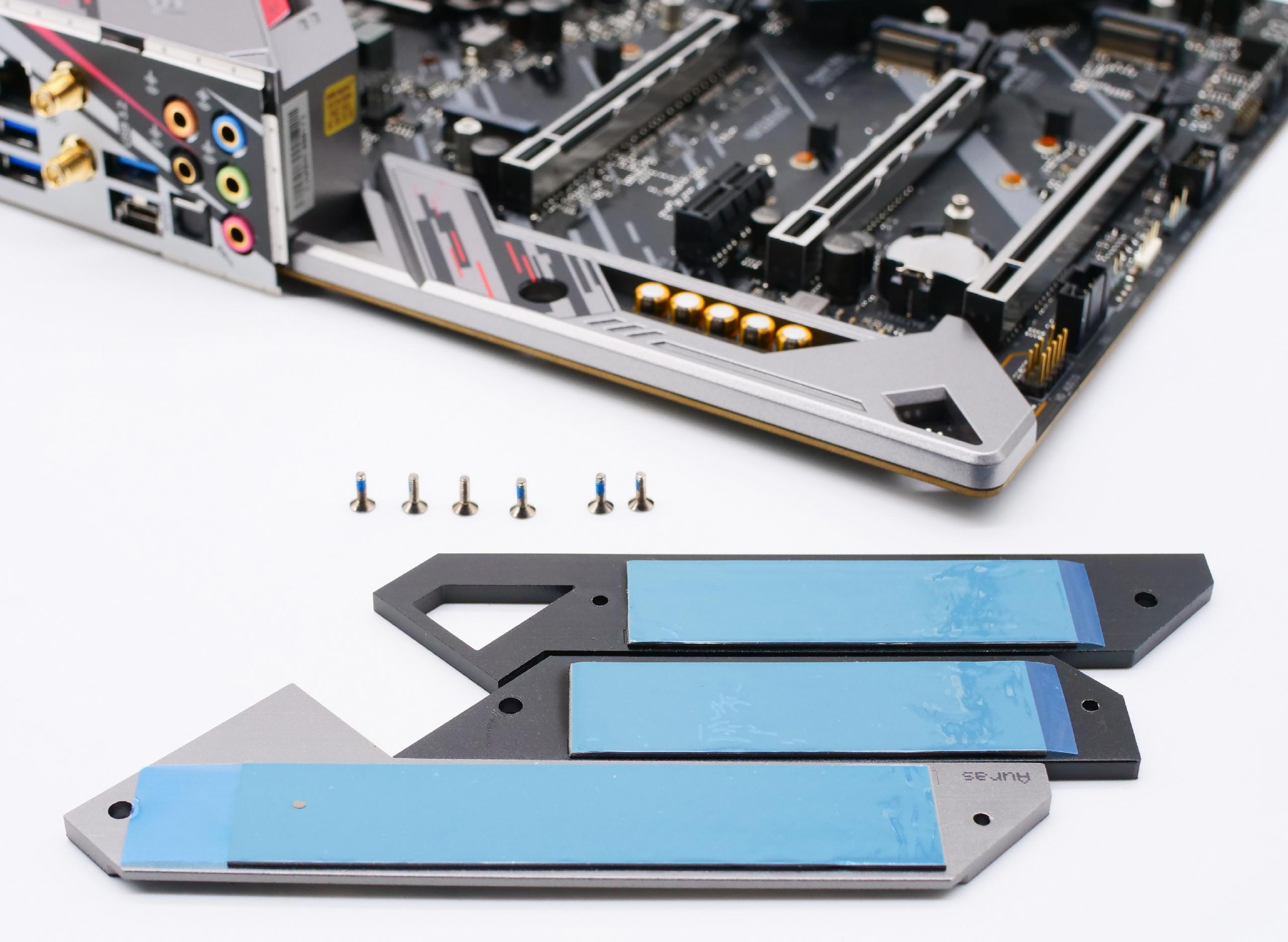

En ce qui concerne le stockage, ASRock a prévu 3 ports M.2. Pour commencer, le premier Hyper M.2 est sous un dissipateur pour refroidir au mieux votre SSD. Si vous avez un processeur de 11e génération, celui-ci fonctionnera en PCIe Gen4 x4. Par contre, les deux autres ports Ultra M.2 ne prennent en charge que le PCIe Gen3 x4. Il y a aussi 6 ports SATA3 qui sont disponibles.

PCIe

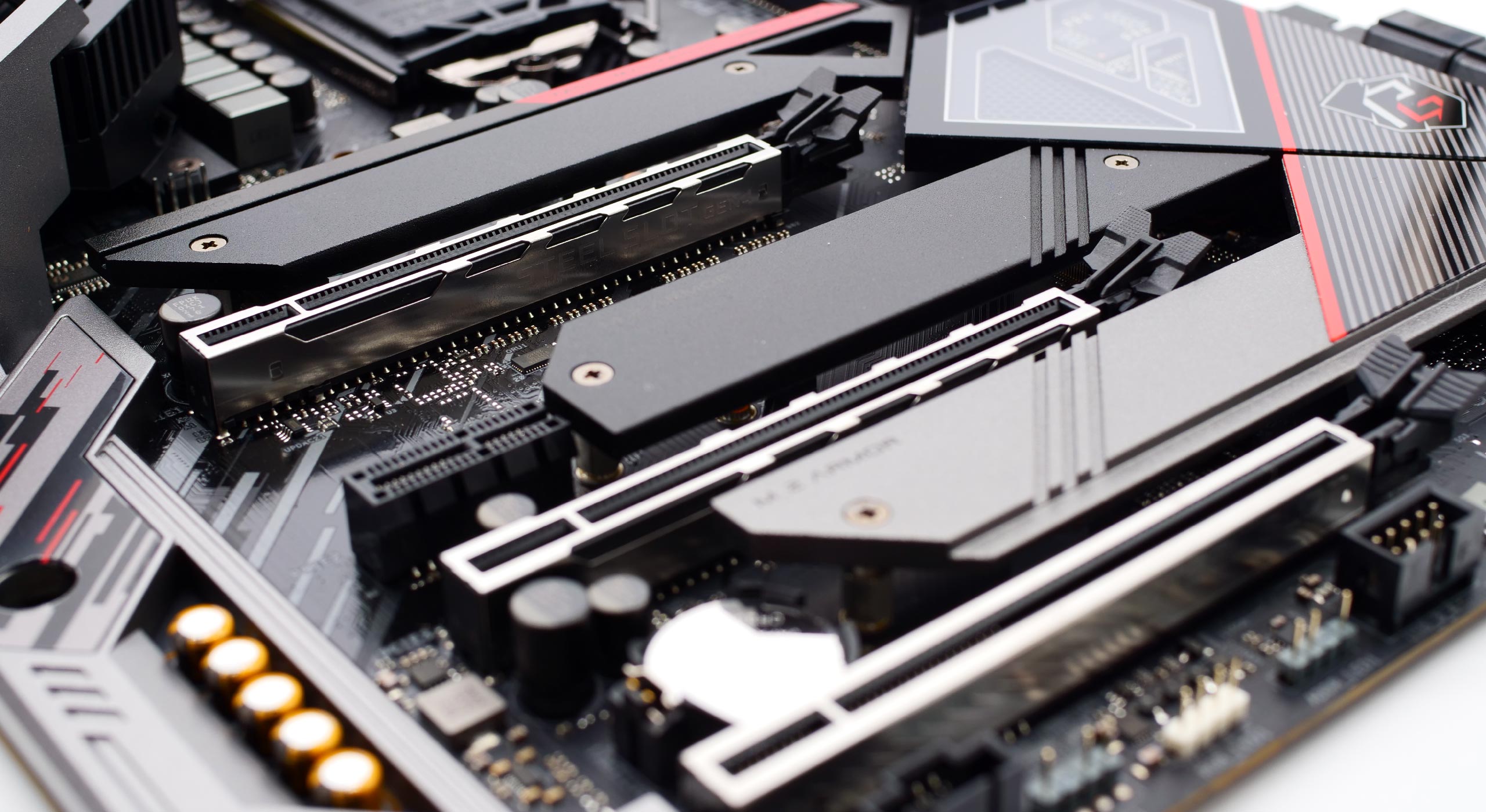

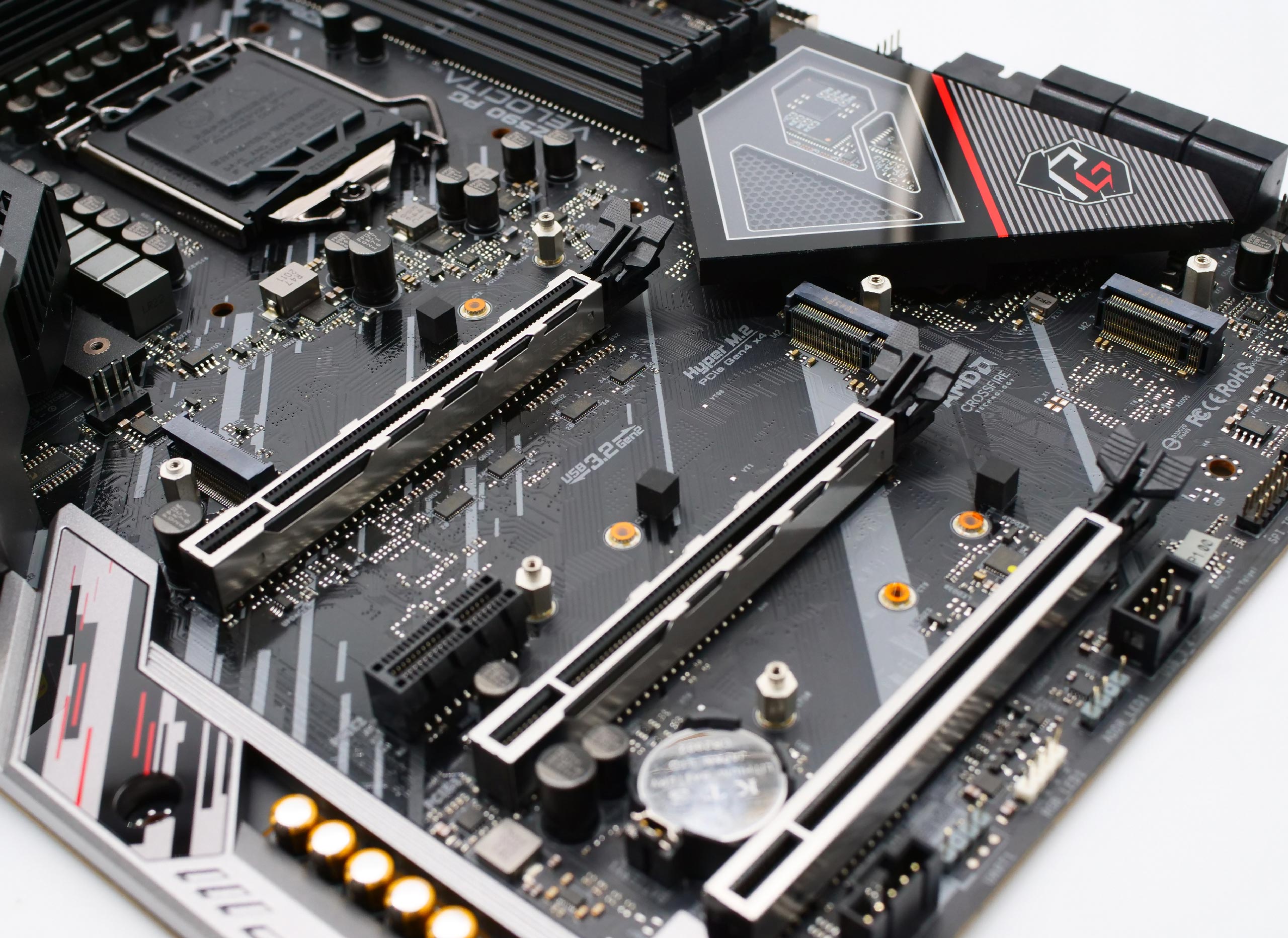

La Velocita possède au total 4 ports PCIe. D’abord, 2 sont en 4.0 x16. Par la suite, un est en 3.0 x16 et le dernier en 3.0 x1. Toutefois, si vous possédez un processeur Intel de 10e génération, ils fonctionneront uniquement en 3.0. Les 3 ports PCIe x16 sont d’ailleurs en acier renforcé avec des points d’encrage supplémentaires. Qui plus est, la carte supporte le CrossFire d’AMD.

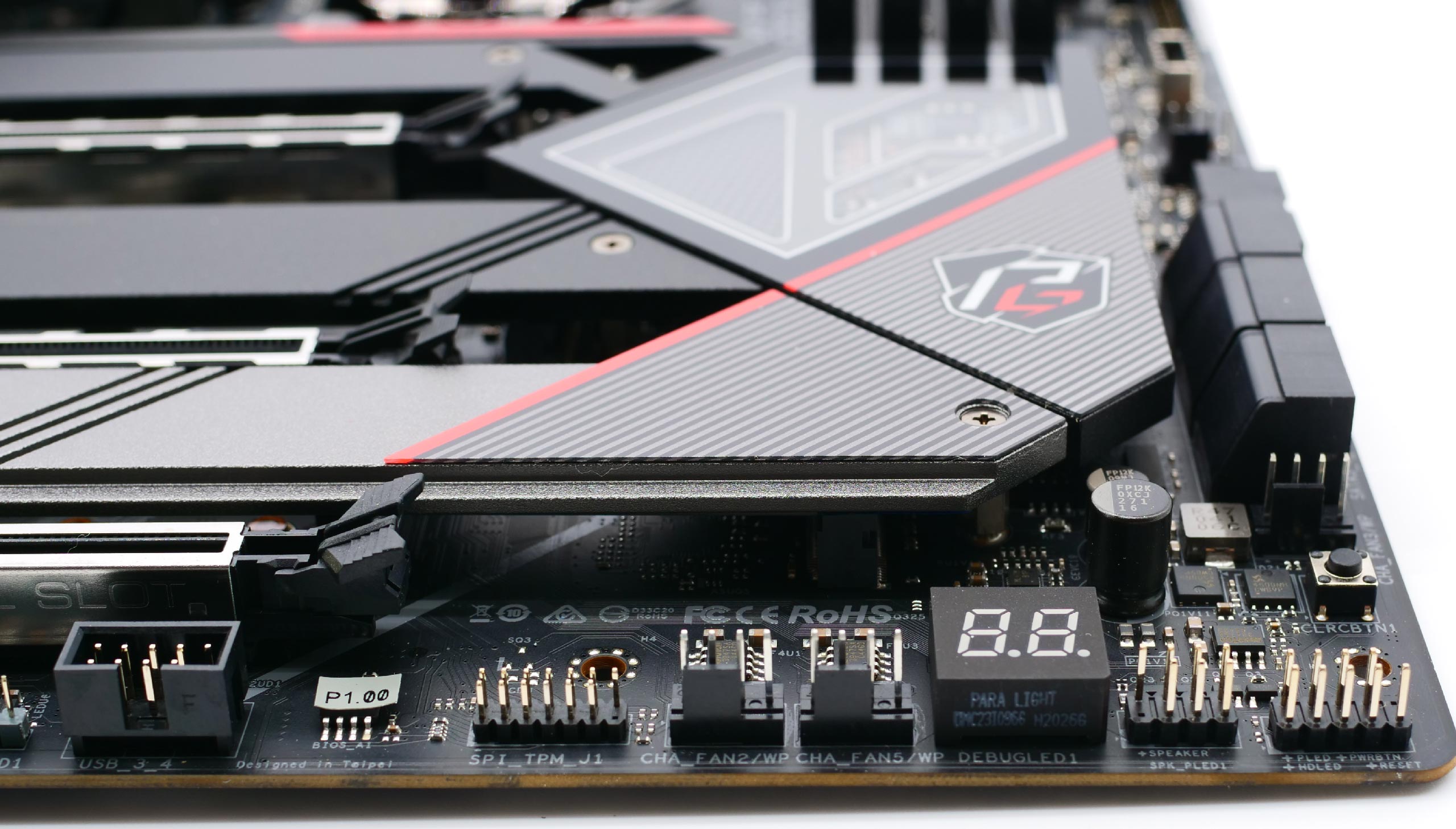

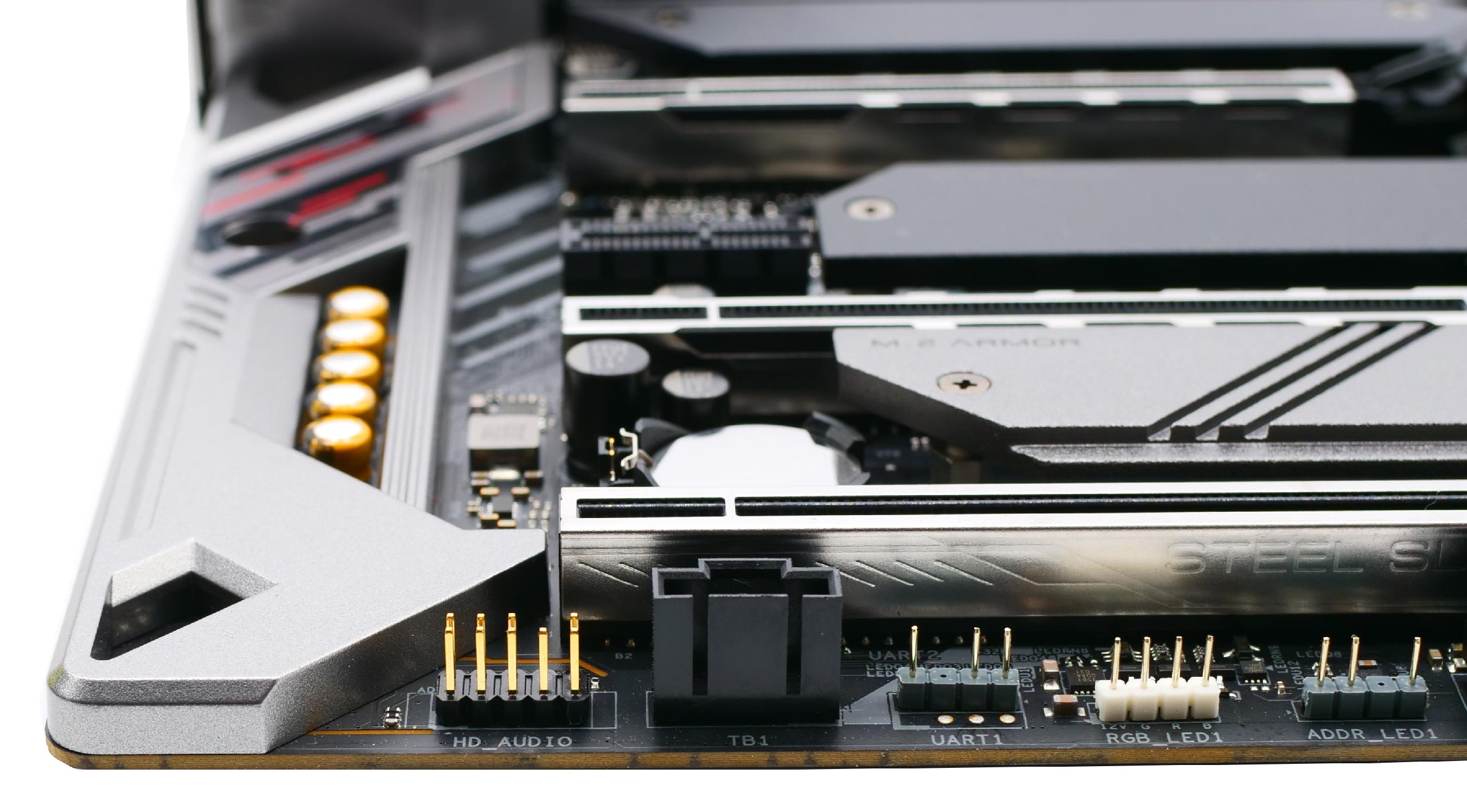

Connectiques internes

Evidemment, cette board vous promet également bons nombres de connecteurs pour votre matériel. Voici la liste :

Un connecteur SPI TPM,
Une LED d’alimentation et connecteur pour haut-parleur,
Deux connecteurs RGB 12V et deux autres en 5V,
Un connecteur 4 pins pour le ventilateur de votre processeur en 1A,
Un second connecteur 4 pins pour ventilateur processeur ou pompe à eau en 2A,
Cinq connecteurs 4 pins pour vos ventilateurs,
Un connecteur pour le ventilateur du radiateur VRM,
La prise pour l’audio de votre boitier,
Un connecteur Thunderbolt AIC 5 pins,
Un connecteur USB 2.0,
Deux connecteurs USB 3.2 Gen1s,
Un connecteur USB Type C 3.2 Gen2x2.

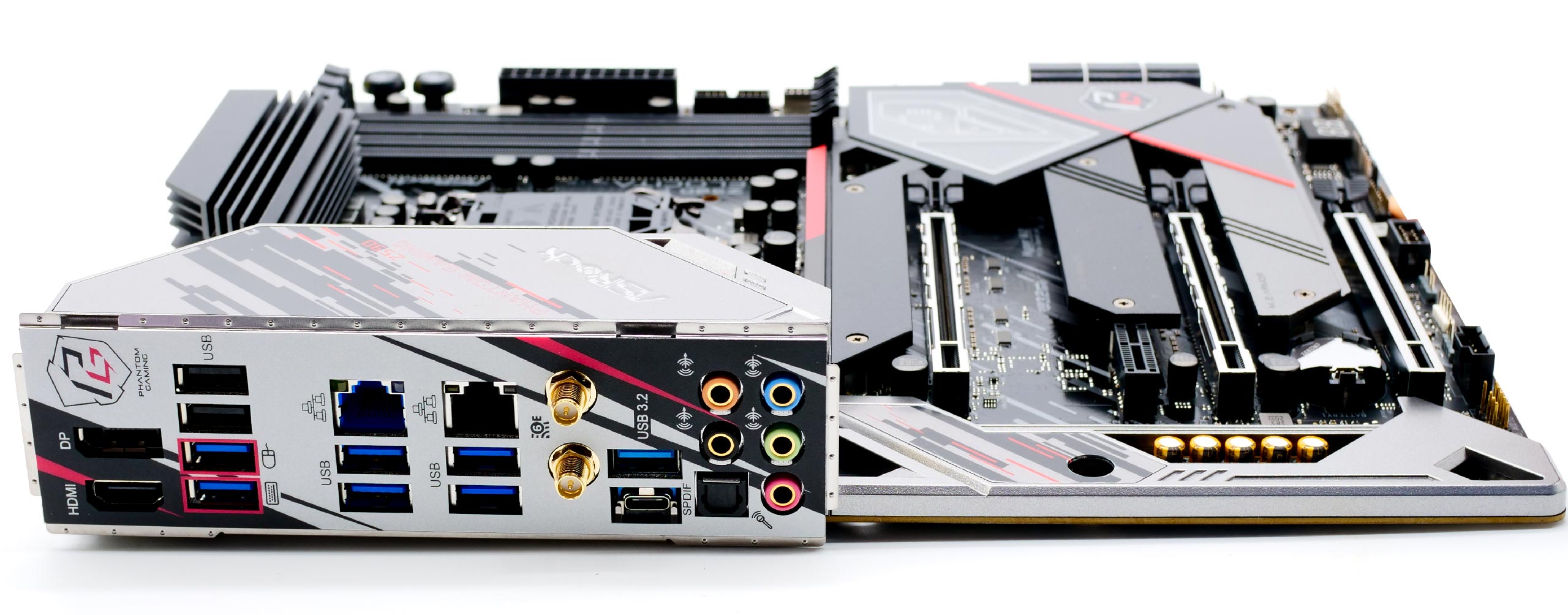

Refroidissement et I/O

VRM, Mosfets, heatsink

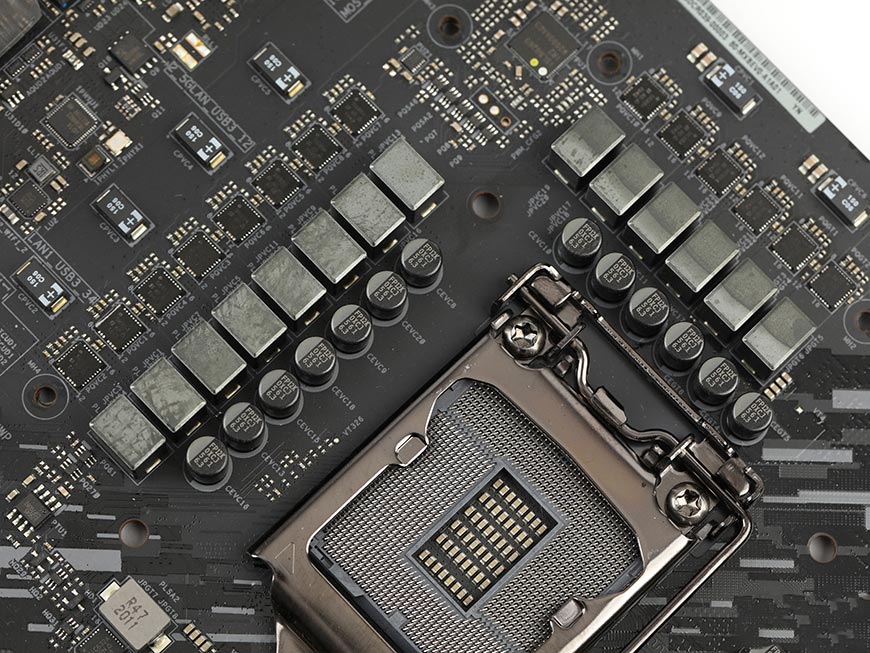

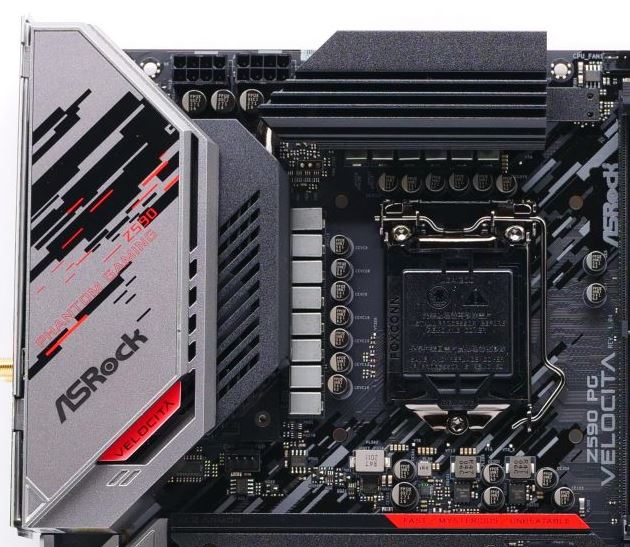

Si vous souhaitez overclocker votre processeur, il vous faut donc du solide. La PG Velocita répond parfaitement à ces attentes. Equipée de 12 + 2 phases, elle n’aura aucun mal à tenir les derniers processeurs Intel. En premier lieu, le contrôleur VCore est le Renesas Intersil ISL69269 qui donne 12 phases. Les Mosfets du Vcore (12 Vishay SIC654) délivrent 50A chacun, ce qui donne un total de 600A. Le doubleur Vcore est composé de 6 ISL6617A. Quant au VCCGT, le contrôleur est le même que celui du Vcore, mais il y a 2 Mosfets SIC654A de 50A chacun. Enfin, pour le VCCSA, le contrôleur est également le même que notre précédent.

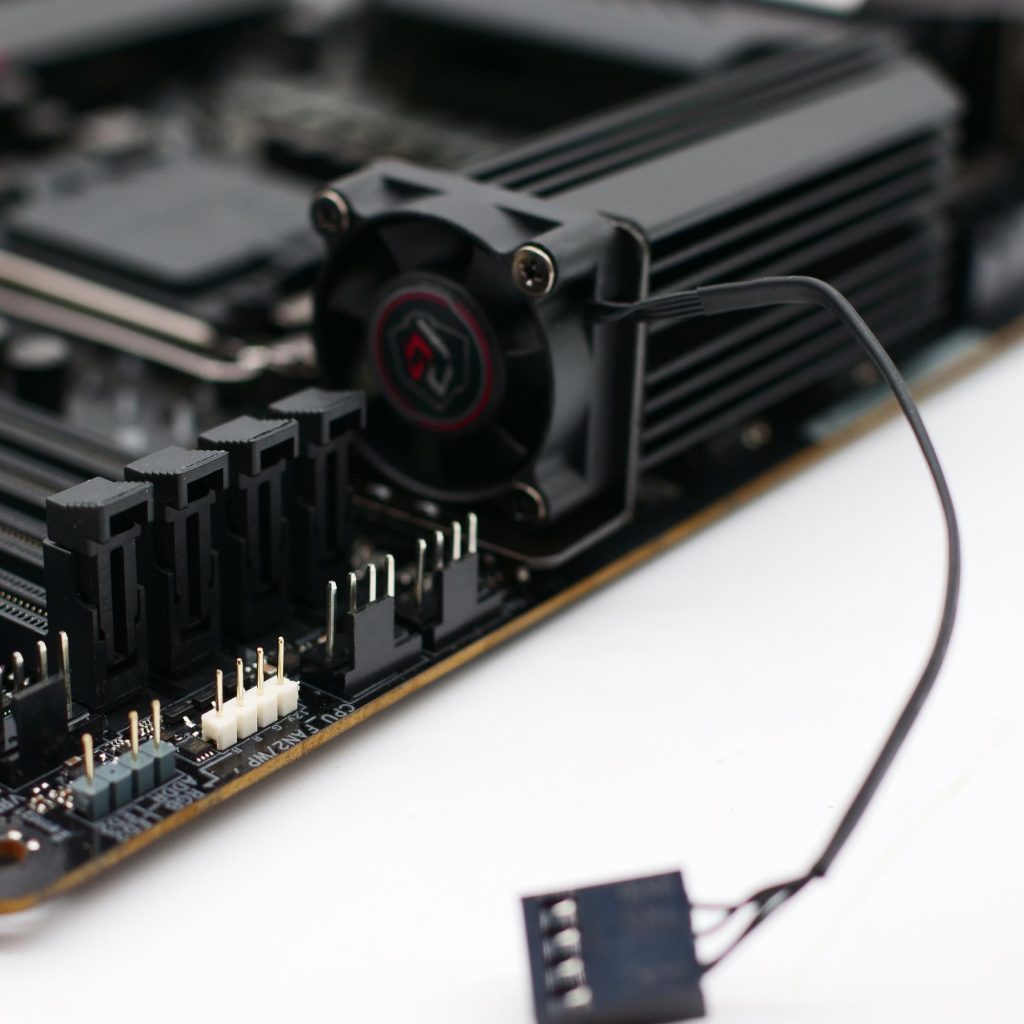

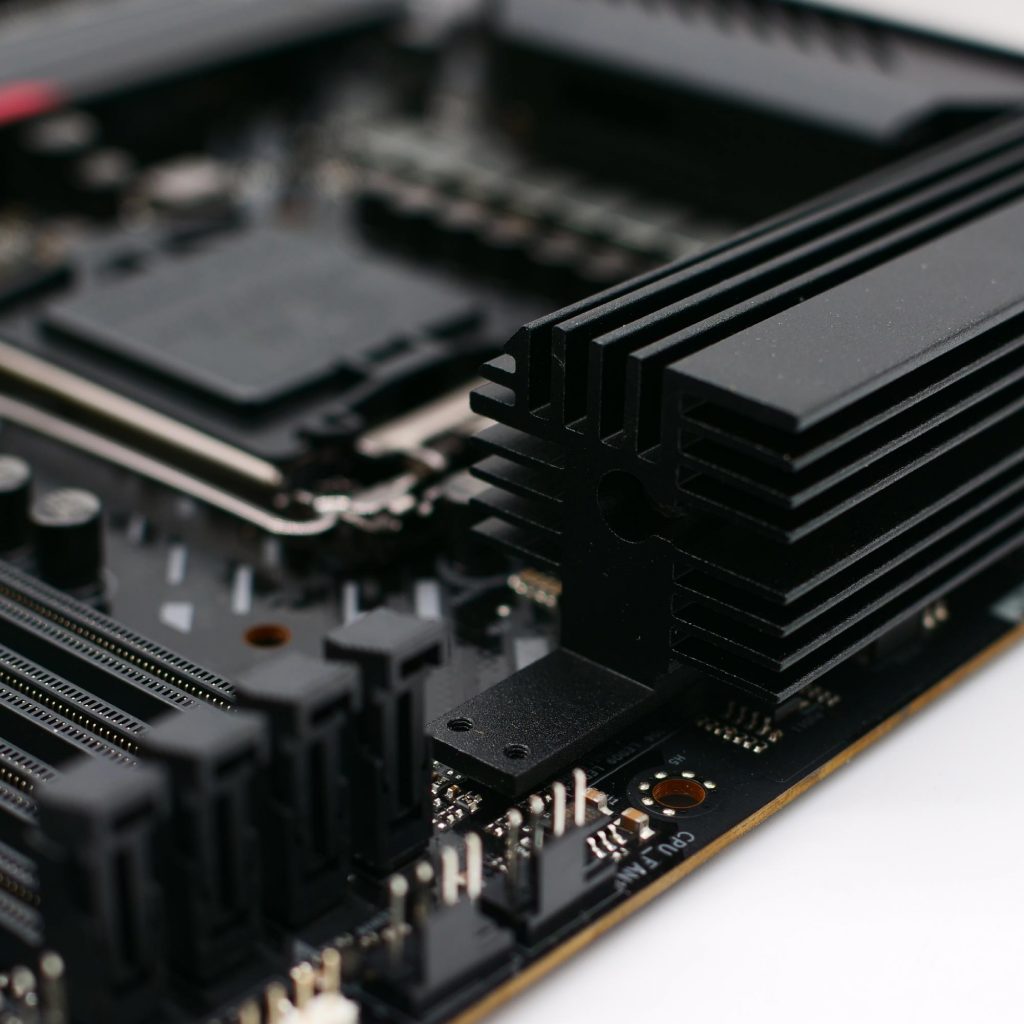

Tout ce petit monde est refroidi par 2 radiateurs. Celui de gauche comporte un ventilateur de 40mm, cependant, de base, il n’y en a pas sur le radiateur supérieur. C’est pour cela qu’il y a un second ventilateur dans le bundle qui peut être monté. En conséquence, cela améliorera le refroidissement et vous permettra d’obtenir de meilleures températures et un overclock plus stable.

Pour l’installer, il n’y a rien de plus simple. Vous installez le bracket fourni dans le packaging et vous fixez le ventilateur à l’aide des vis. Il ne vous reste plus qu’à brancher le connecteur sur un port 4 pins.
