Gigabyte B660 Aorus Master DDR4 : Détails
Le PCB de la carte mère est entièrement noir, il contraste fortement avec le gris des refroidisseurs, aussi bien ceux des VRM sur le dessus du socket, ou les radiateurs des lecteurs M.2, ou encore du chipset.

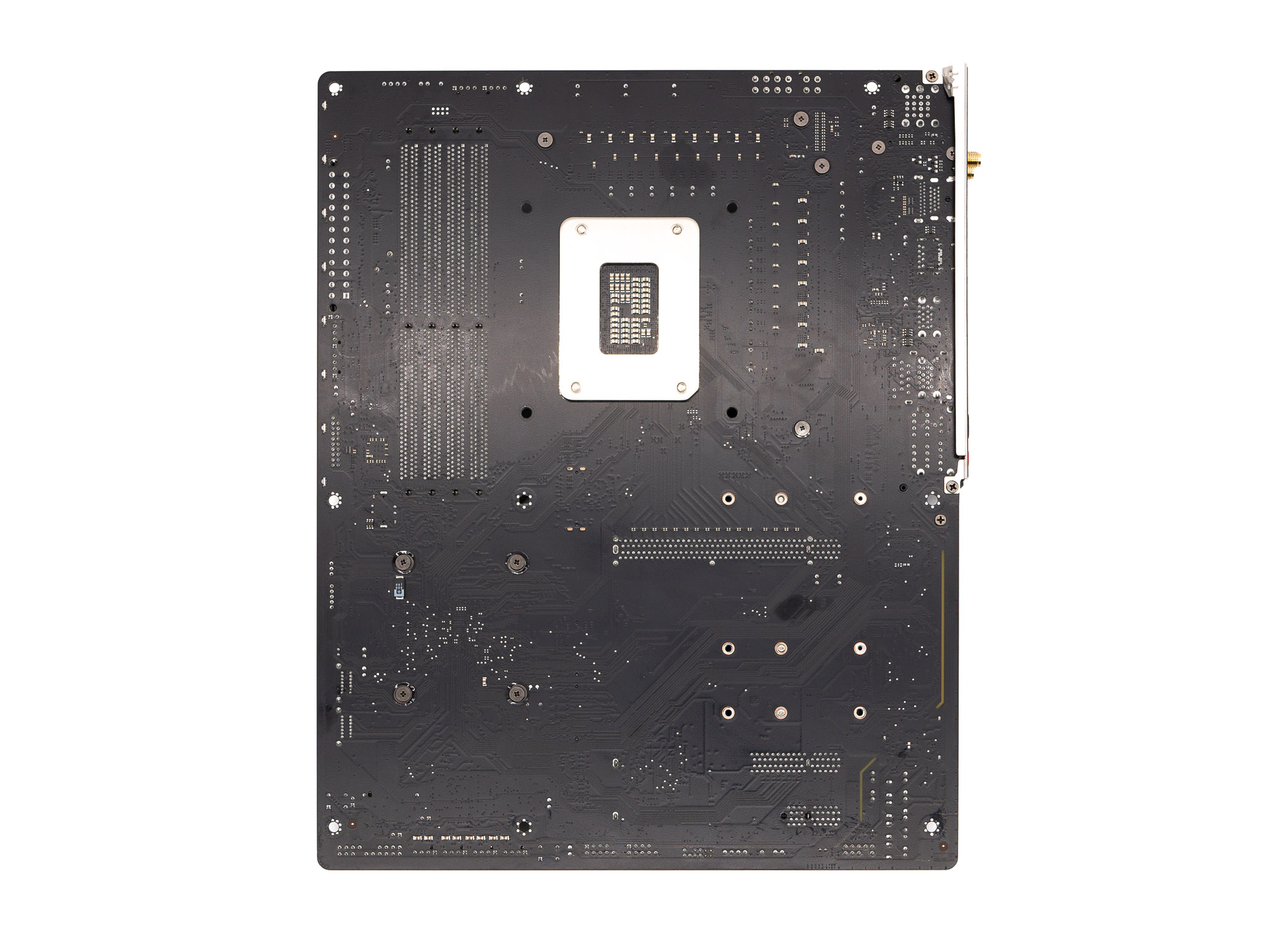

Au verso, il n’y a aucune protection particulière. Le format de la carte mère est au format ATX, elle trouvera donc sa place dans de nombreux boîtiers.
Socket

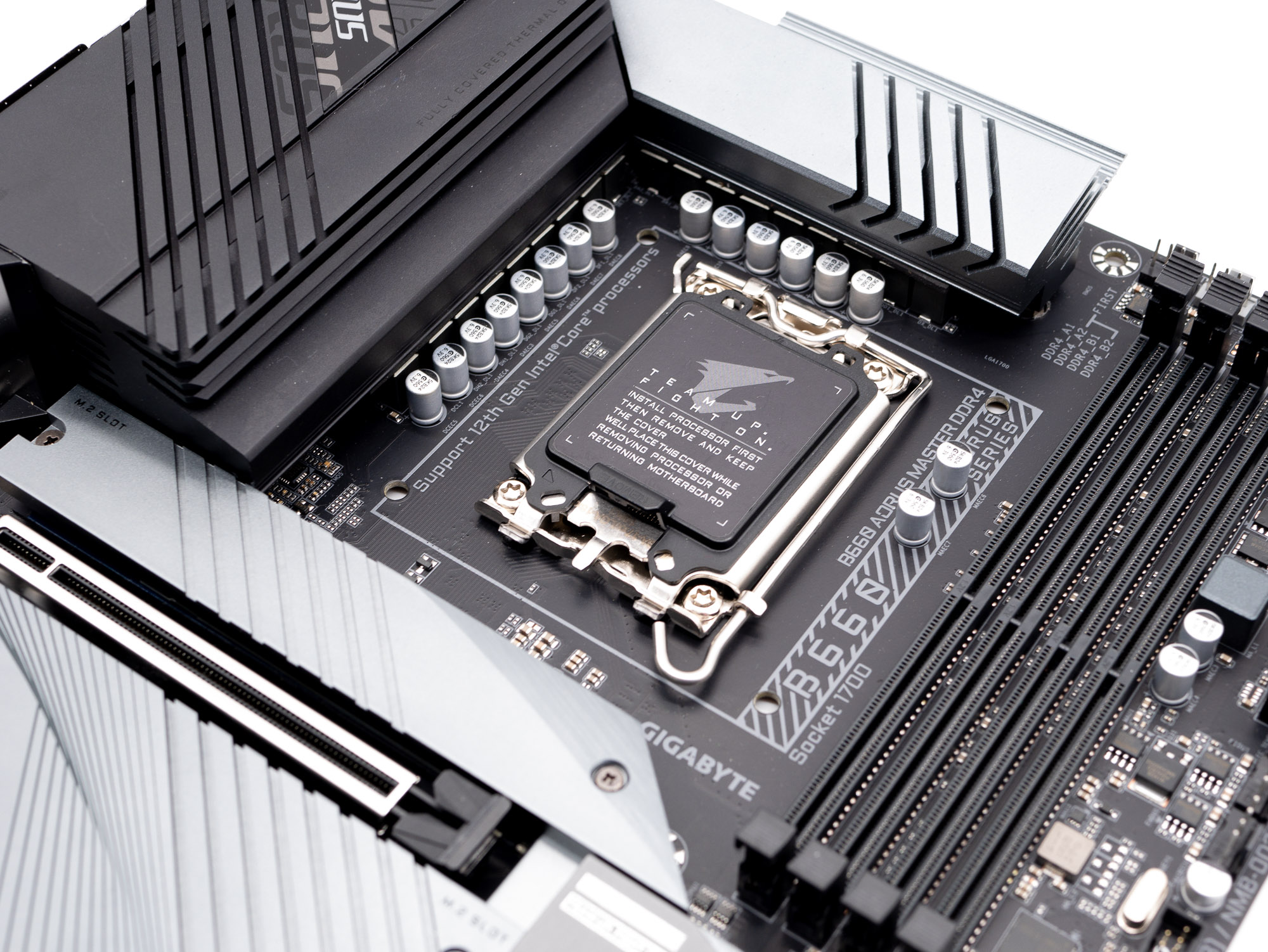

Comme déjà évoqué et fort logiquement, la B660 Aorus Master DDR4 est équipée du socket LGA1700 conçu pour l’installation d’un processeur Intel de 12e génération Alder Lake (Intel® Core™, Pentium® Gold et Celeron®).
Mémoire Vive DDR4

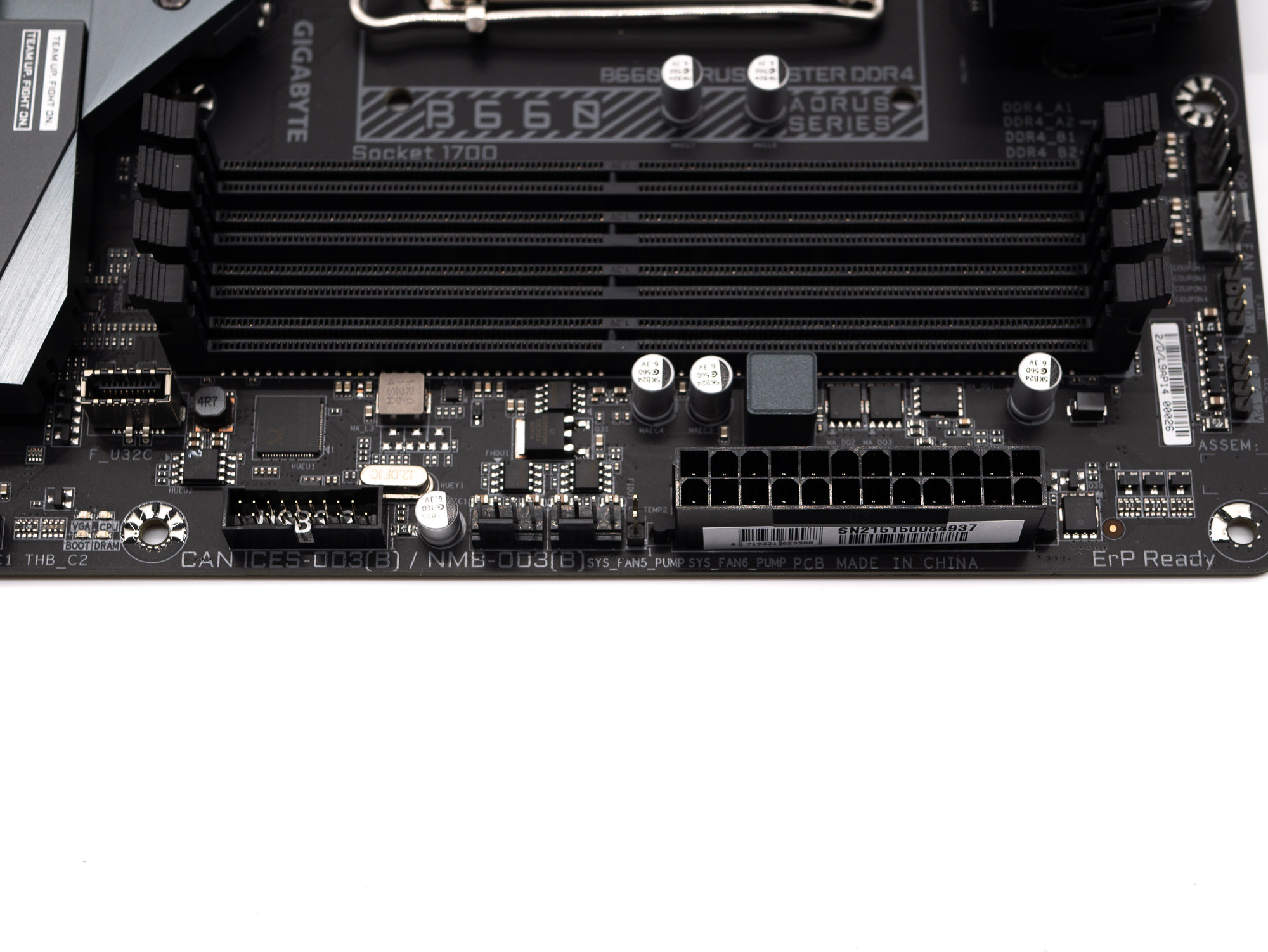

Nous avons quatre slots DDR4 fonctionnant en dual-channel. La capacité maximale est de 128 Go. En termes de fréquence, Gigabyte annonce jusqu’à DDR4 5333 MHz en overclock (XMP), à partir de 3200 MHz. De quoi pouvoir profiter des hautes fréquences en DDR4.
Alimentation
Pour garantir un Turbo Boost et des performances maximales du processeur Intel de nouvelle génération, Gigabyte indique avoir une meilleure conception VRM.
L’alimentation du processeur repose sur 16 phases (NCP302155 – 55A), avec 1 phase supplémentaire pour le cœur graphique (similaire au NCP302155 – 55A). Une phase supplémentaire (contrôleurs PCIe et RAM) est caractérisée par une disposition différente – elle est équipée de trois mosfets.
Le processeur sera alimenté par 2 connecteurs d’alimentation 8 pins ATX 12V et 4 pins ATX 12V.
Réseaux
La B660 Aorus Master DDR4, propose un contrôleur Ethernet. Il est animé par une puce Intel I225-V en 2.5 Gbps.
De plus, nous avons droit à la Wifi 6 (802.11 a/b/g/n/ac/ax) embarquée. Nous avons également droit au Bluetooth v5.2.
Stockage

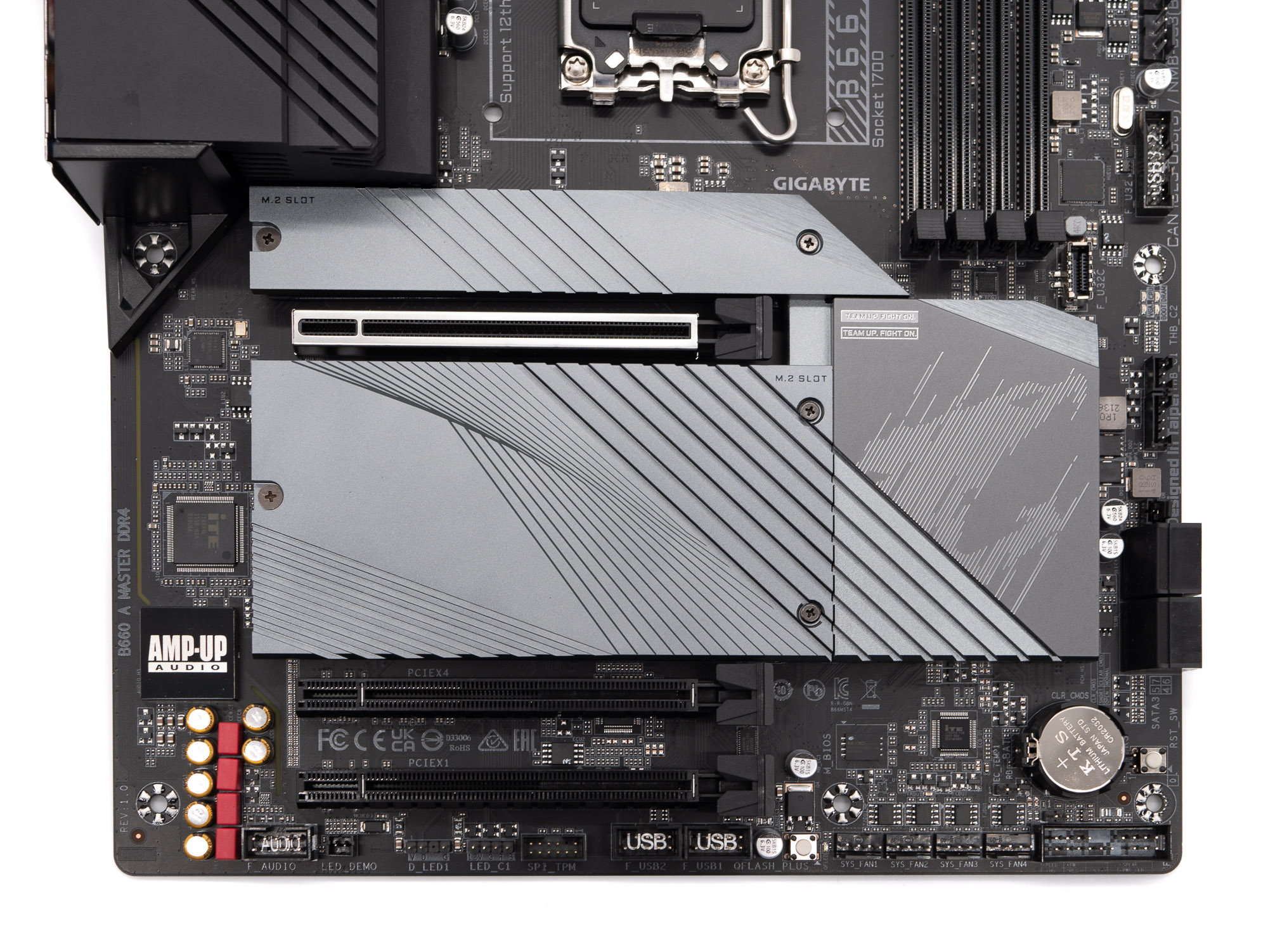

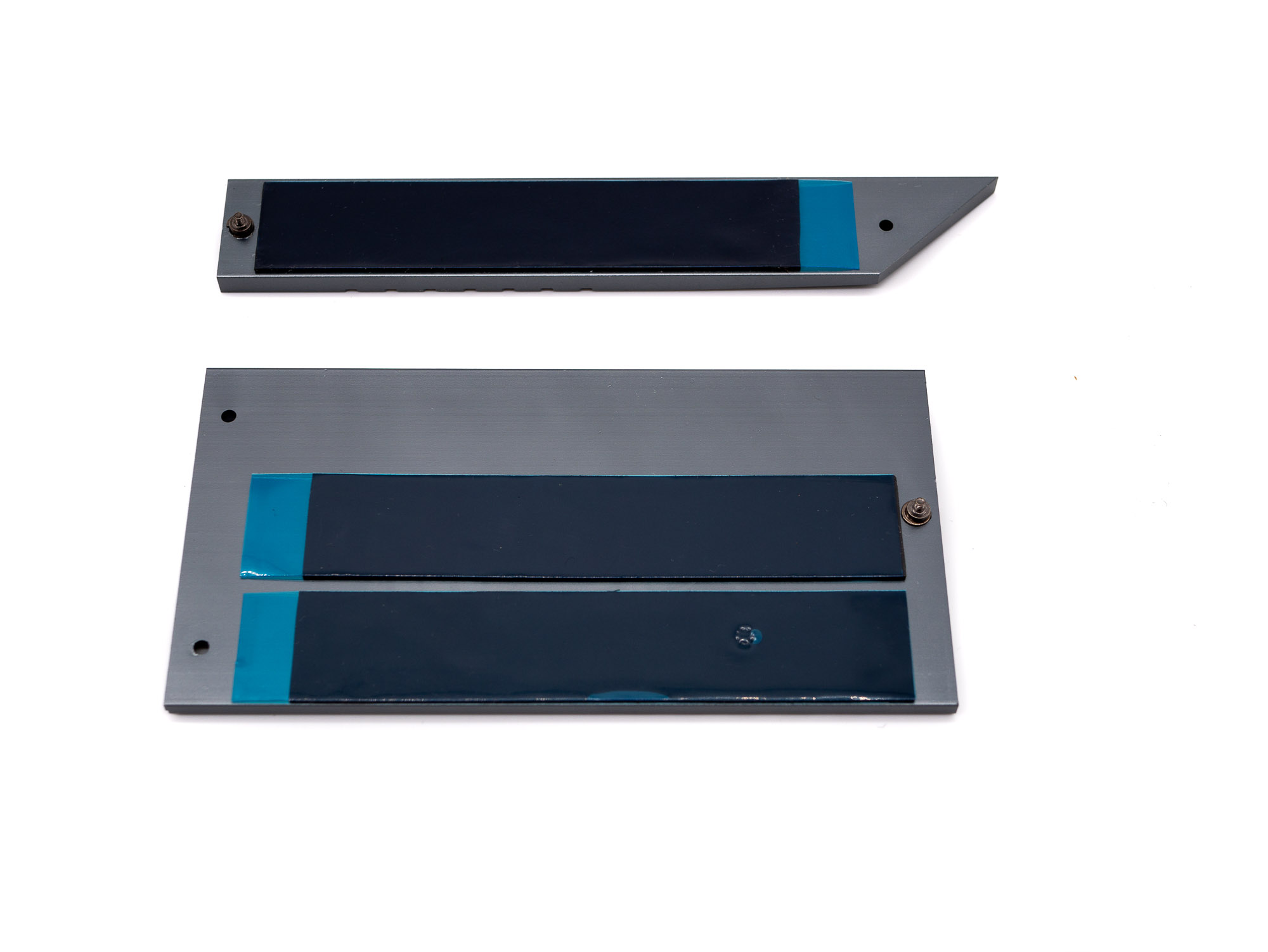

En termes de stockage, la carte est dotée d’un total de trois slots M.2. Mais le chipset B660 ne profite pas d’origine de la norme PCIe 5.0. Ainsi, nous avons deux ports M.2 22110 en PCIe 4.0 x4 et un port M.2 22110 en PCIe 3.0 x4. Les trois ports M.2 sont recouverts par des radiateurs. Les possibilités de stockage sont complétées par quatre ports SATA 6Gb/s.
USB Interne
La B660 Aorus Master DDR4 bénéficie de plusieurs connecteurs USB en interne.
- 1 x USB type C 3.2 Gen2x2
- 1 x USB 3.2 Gen1
- 2 x USB 2.0
- 2 x ports Thunderbolt pour des cartes additionnelles
Audio
Le système audio est construit sur la base du codec audio Realtek ALC1220-VB et complété par un ensemble de condensateurs WIMA professionnels.

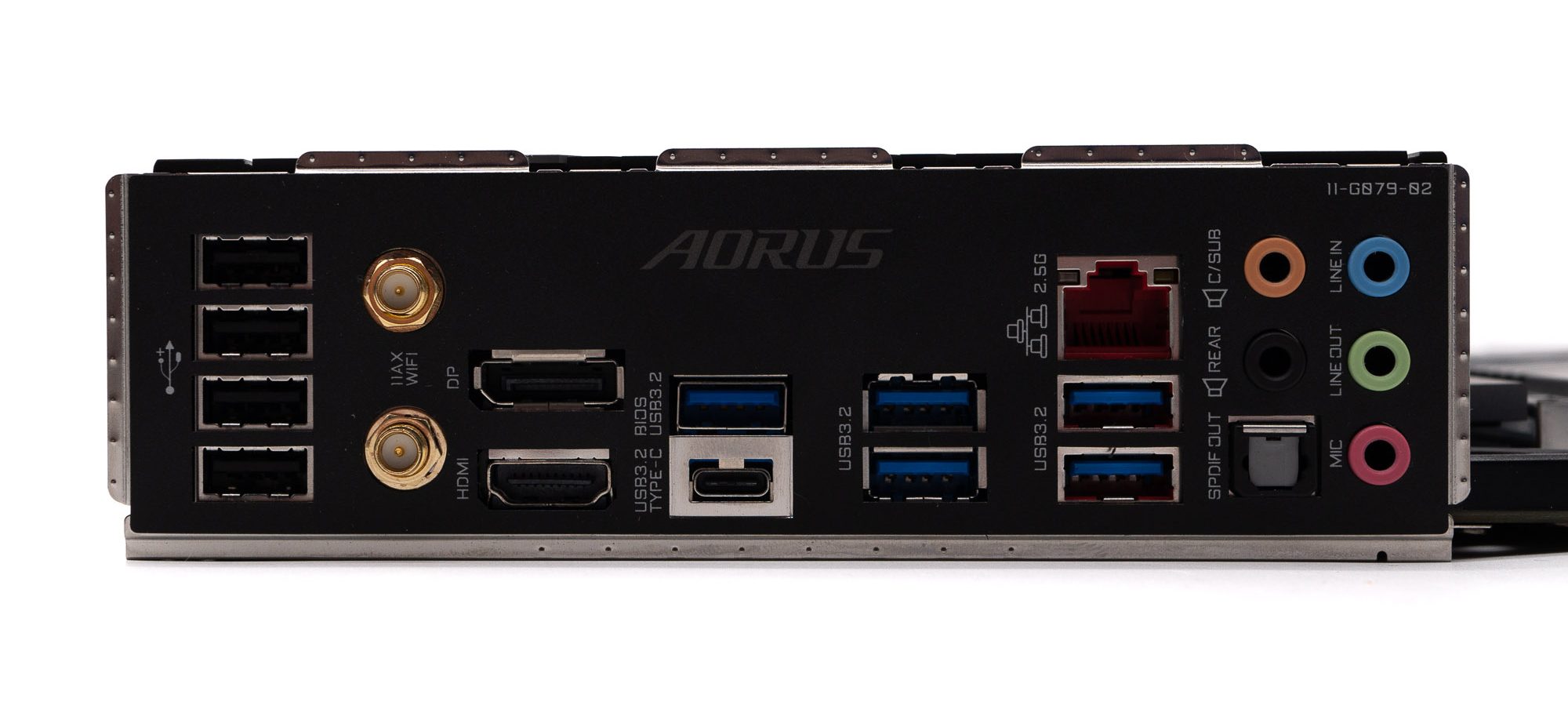

Panneau E/S
Le panneau E/S comporte un grand nombre de ports de différents types. On retrouve notamment :
- 1 x USB type C 3.2 Gen2x2
- 5 x USB 3.2 Gen1
- 4 x USB 2.0
- 2 x connecteurs antenne Wifi
- Display Port
- HDMI 2.0
- 1 x port RJ45
- 5 x jacks audio
- 1 x connecteur optique SPDIF
Ventilateurs
La B660 Aorus Master DDR4 propose huit connecteurs PWM implémentés directement sur le PCB. Ils sont tous pilotables par Smart Fan 6. Plusieurs ports PWM peuvent prendre en charge le ventilateur et la pompe PWM/DC, en effet, chaque port peut supporter 24W (12V x 2A). En outre, la carte possède sept points de contrôle pour les températures et les vitesses.
