DeepCool CH510 Mesh Digital
Note globale (Détails à la dernière page) - 8.4
8.4
DeepCool a donc réussi, à nouveau, à proposer un boîtier efficace à un prix qui ne dépasse pas la barre des 100 euros. Nous lui attribuons donc notre badge Top Qualité/Prix.
C’est actuellement plutôt compliqué de proposer des produits innovants dans la catégorie des boîtiers. Les concepteurs peuvent jouer sur le format et sur le design, mais globalement, aujourd’hui, on retrouve une conception à base d’acier et de verre trempé.
Un peu de mesh à différents endroits stratégiques pour favoriser la circulation de l’air face aux composants de plus en plus calorifiques et le (la) tour est joué(e). Pour se démarquer du lot, certains constructeurs placent « un petit truc » qui améliore l’esthétique (voir le Fractal North et sa superbe façade en bois) ou la fonctionnalité (voir le NZXT H5 Flow et son ventilateur incliné axé sur le GPU).
Aujourd’hui, nous recevons le DeepCool CH510 Mesh Digital. Sorti en novembre 2022, le boîtier fait suite au CH510. La société garde le même châssis, mais y ajoute une façade en mesh pour maximiser l’airflow. Jusque là, rien d’extraordinaire. Mais le petit plus de ce boîtier moyen tour capable d’accueillir des cartes mères au format E-ATX, réside dans un petit écran en haut de la façade. Celui-ci va être capable d’afficher les températures du CPU et du GPU pour permettre une surveillance constante sur ces deux composants.
Le DeepCool CH510 Mesh Digital peut se trouver à un peu plus de 90 euros. Découvrons-le.
Emballage et contenu

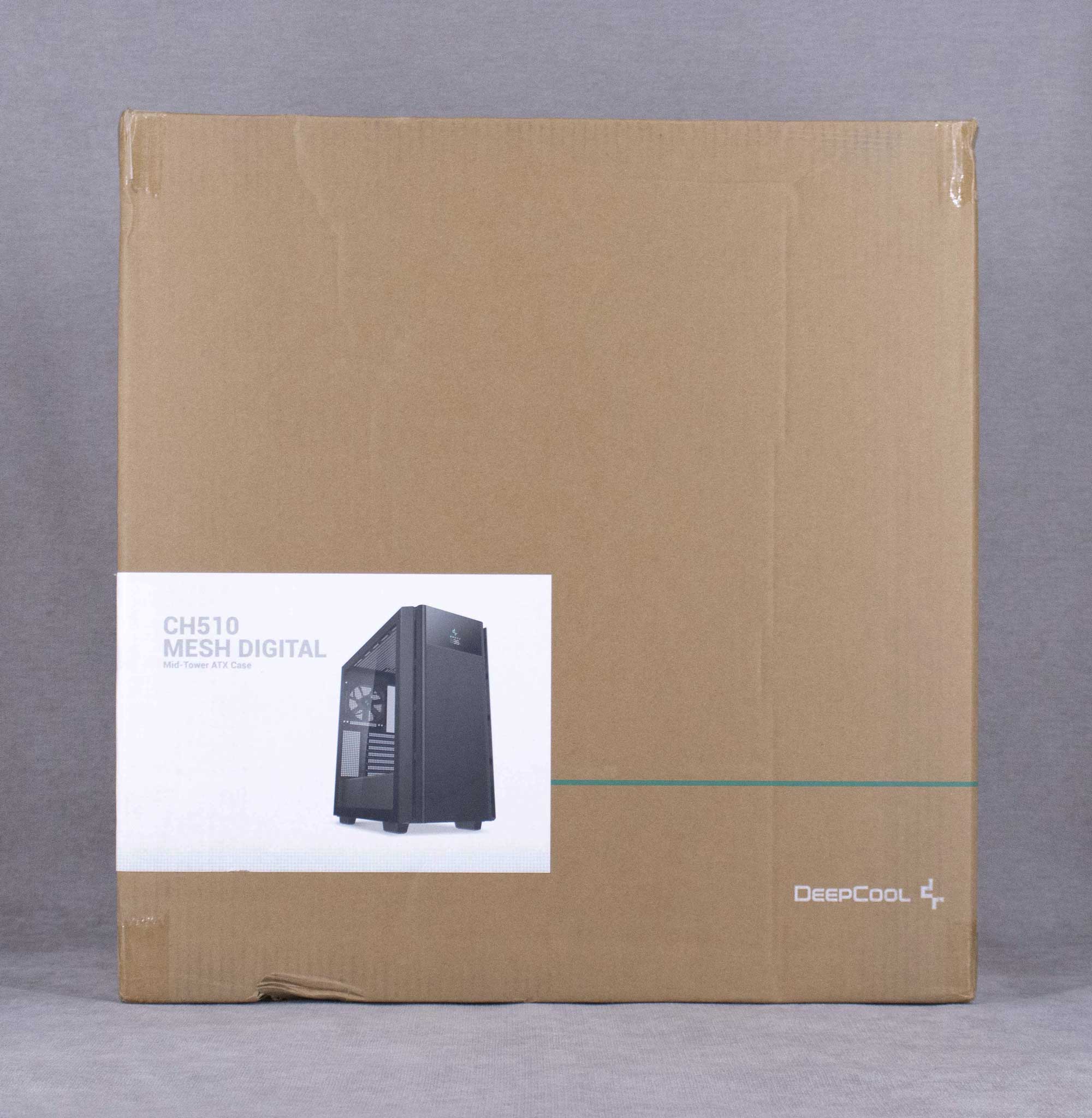

L’emballage de ce DeepCool CH510 Mesh digital est très sobre. Nous avons une photo du boîtier présenté en contre-plongée, son nom, le logo de la marque et la marque.
Nous n’avons pas plus d’information de l’autre côté, DeepCool mentionnant juste l’adresse du site.
Il faudra encore patienter pour en savoir un peu plus sur ce DeepCool CH510 Mesh digital, les deux petits côtés étant également très pauvres en informations. Nous avons tout de même deux étiquettes mentionnant les références du produit et, enfin, les caractéristiques du boîtier.
Déballage

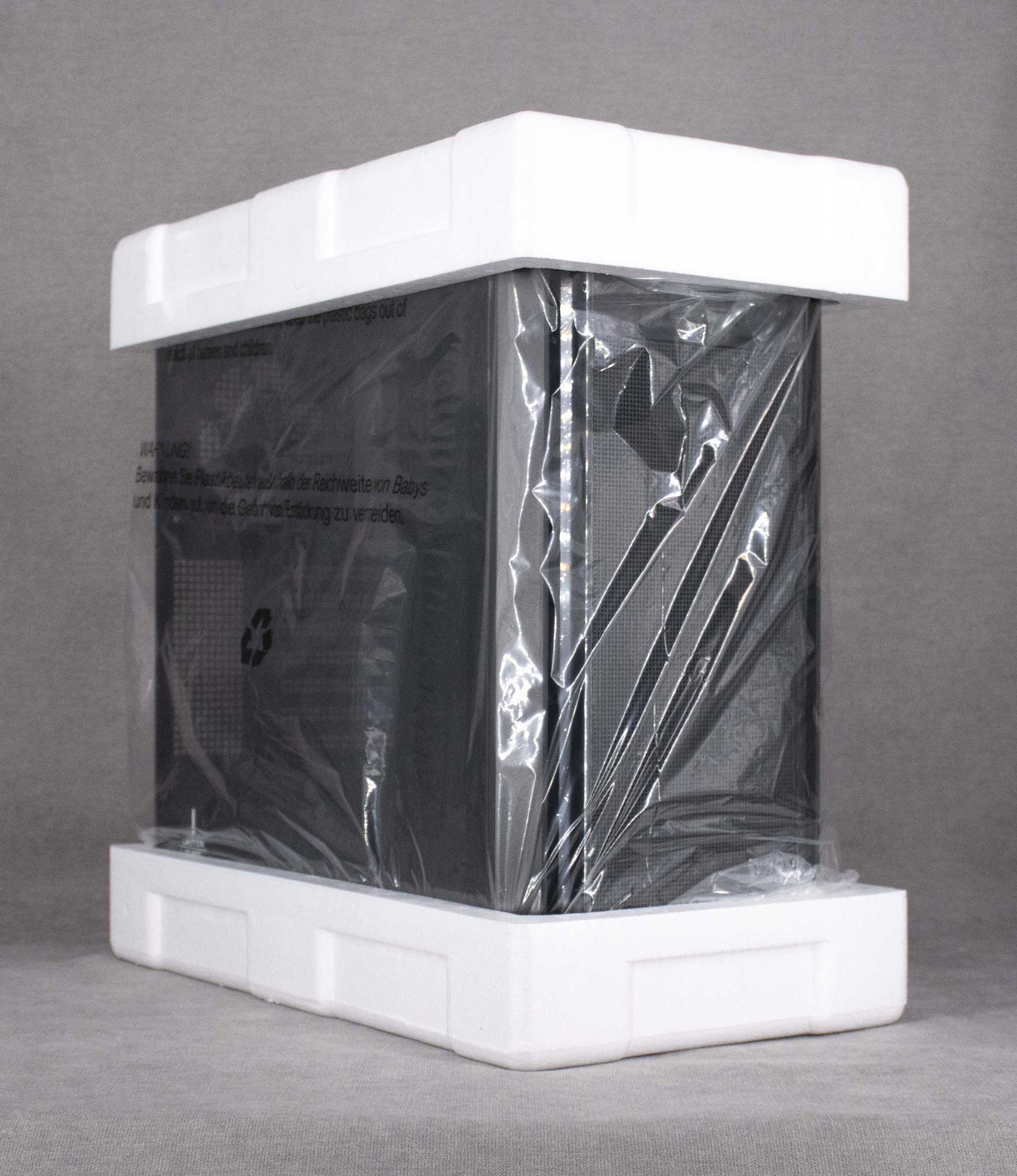

Le DeepCool CH510 Mesh digital est entouré de deux protections en polystyrène et est ensaché pour une protection supplémentaire.
Le boîtier est accompagné d’accessoires. Nous avons :
- Un manuel d’utilisation,
- Un sachet de vis,
- Dix serre câbles en plastique.
Extérieur

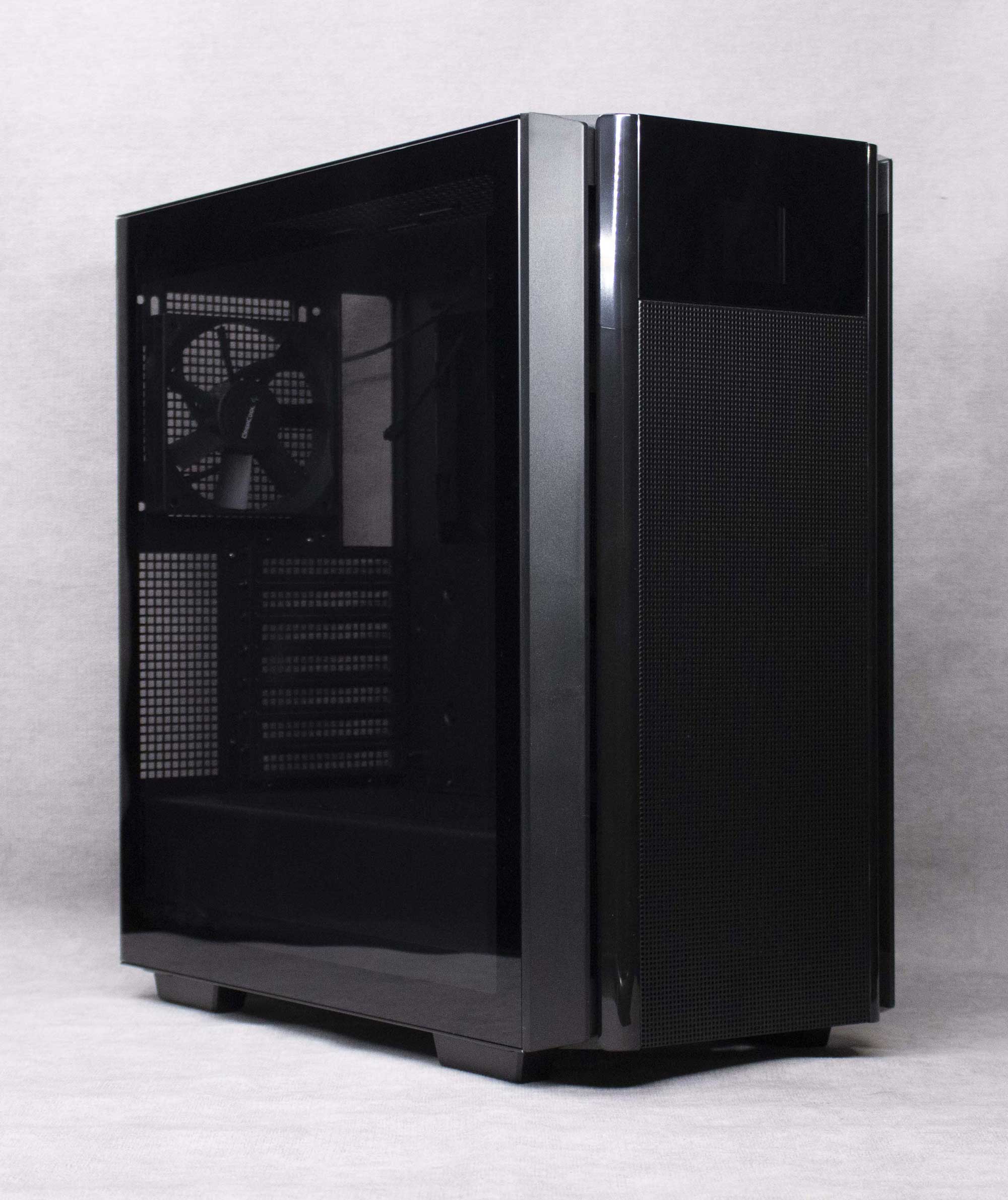

Voici le DeepCool CH510 Mesh Digital. Il mesure 455×230×470mm (L× l ×H) et a un aspect plutôt élancé. La façade est divisée en deux. Nous avons une grande partie constituée de mesh et en haut, une plus petite partie où est logé l’écran qui permettra l’affichage des températures.
DeepCool a mélangé des parties anguleuses, d’autres plutôt rondes, des revêtements mats et des revêtements brillants. Le résultat est un mélange agréable. L’aspect monolithique est sobre et élégant, mais a en même temps un aspect Sci-Fi un peu plus agressif.
De côté, nous avons la paroi en verre trempé dont la teinte semble assez prononcée. Nous apercevons un ventilateur en extraction.

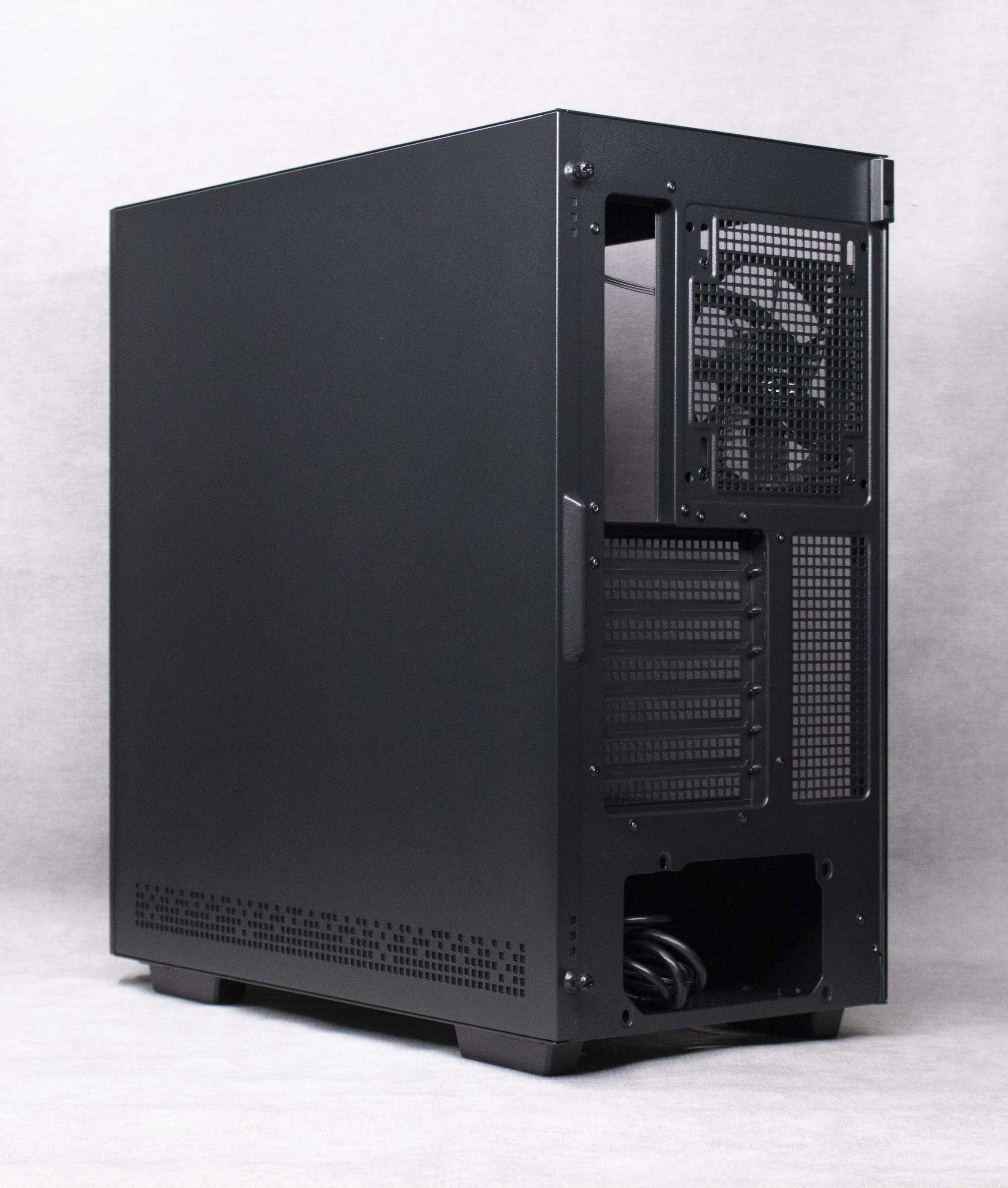

En arrière, nous avons une disposition conventionnelle, à savoir :
- L’emplacement pour la plaque I/O de la carte mère,
- Un emplacement pour ventilateur/radiateur de 120 ou 140 mm (seul le 120 mm sera réglable verticalement),
- Sept emplacements d’extension,
- Une grille verticale favorisant la circulation de l’air,
- L’emplacement de l’alimentation tout en bas.

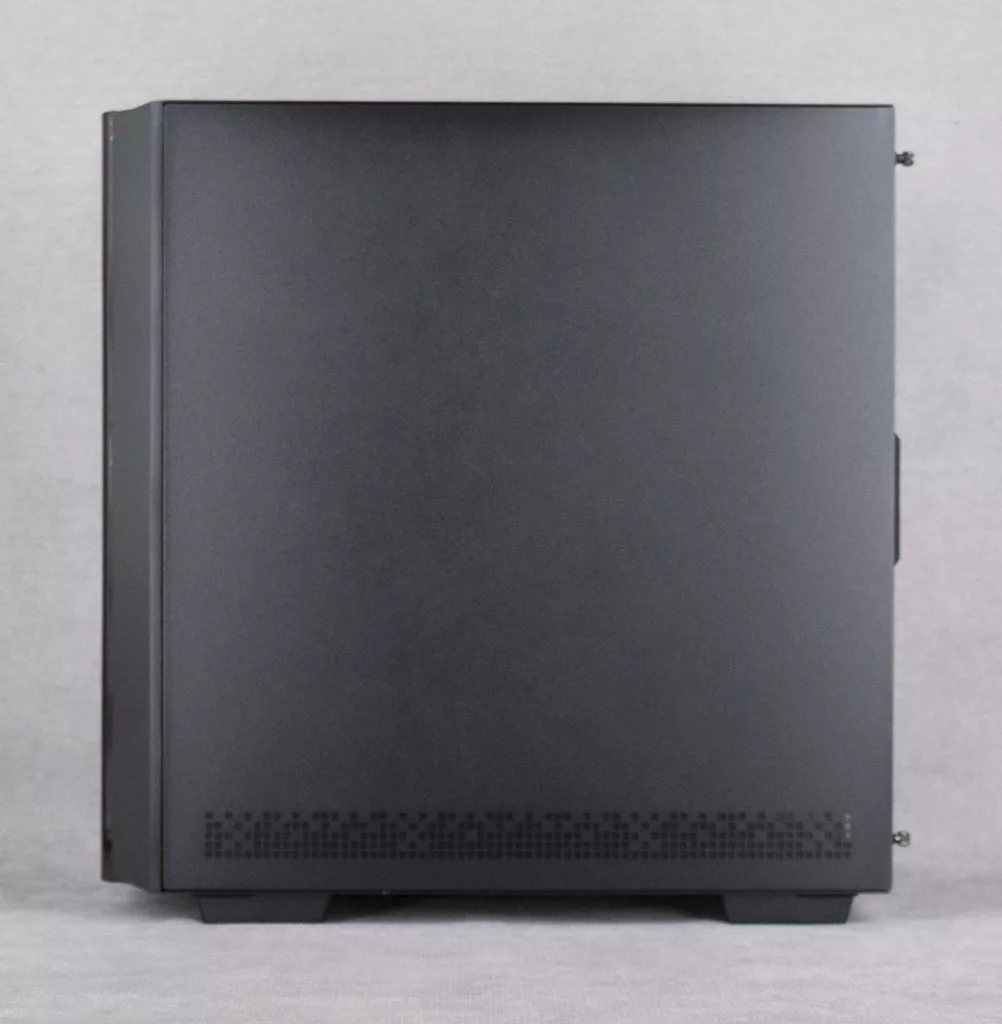

Du côté droit, nous avons une paroi en acier. Celle-ci a de nombreuses ouvertures carrées permettant la circulation de l’air dans la partie basse du DeepCool CH510 Mesh Digital.

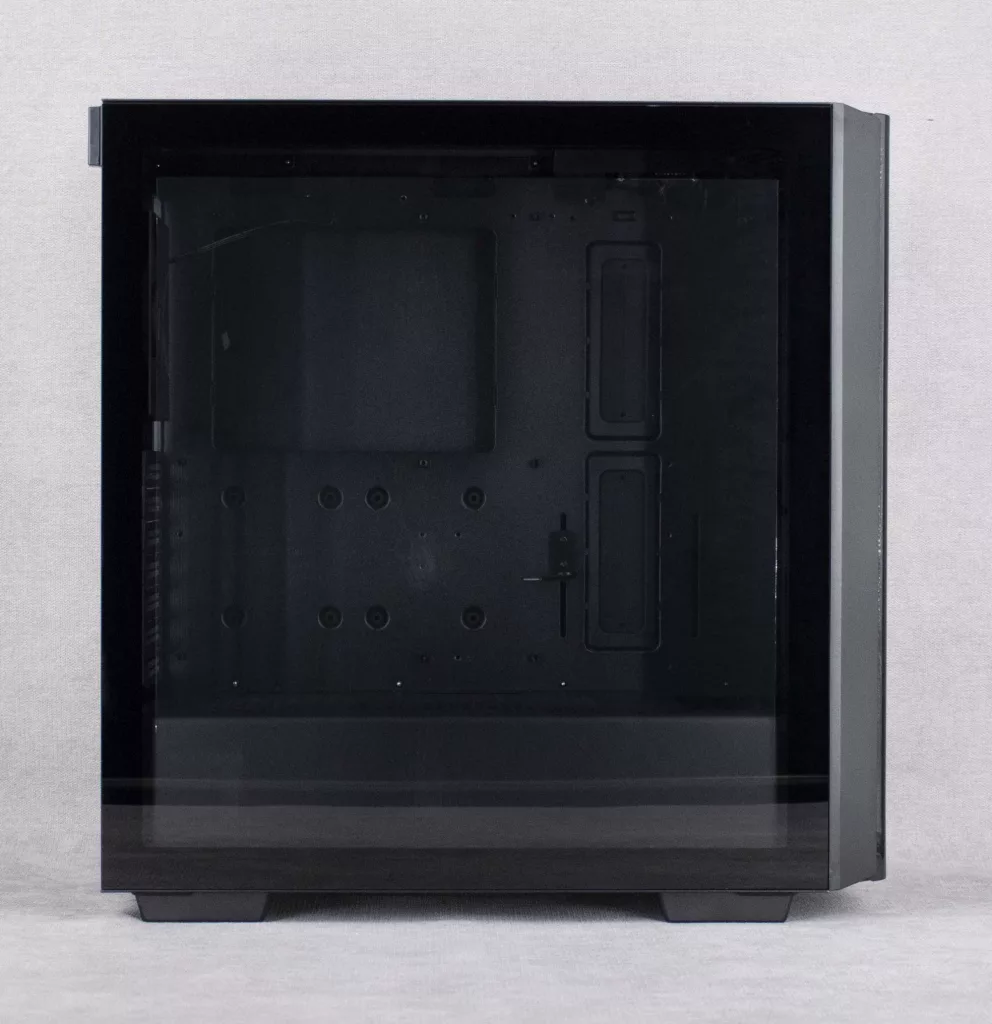

Du côté gauche, nous avons une paroi en verre trempé. Pleine, celle-ci a une teinte effectivement assez prononcée. Nous arrivons cependant à discerner l’intérieur du boîtier.

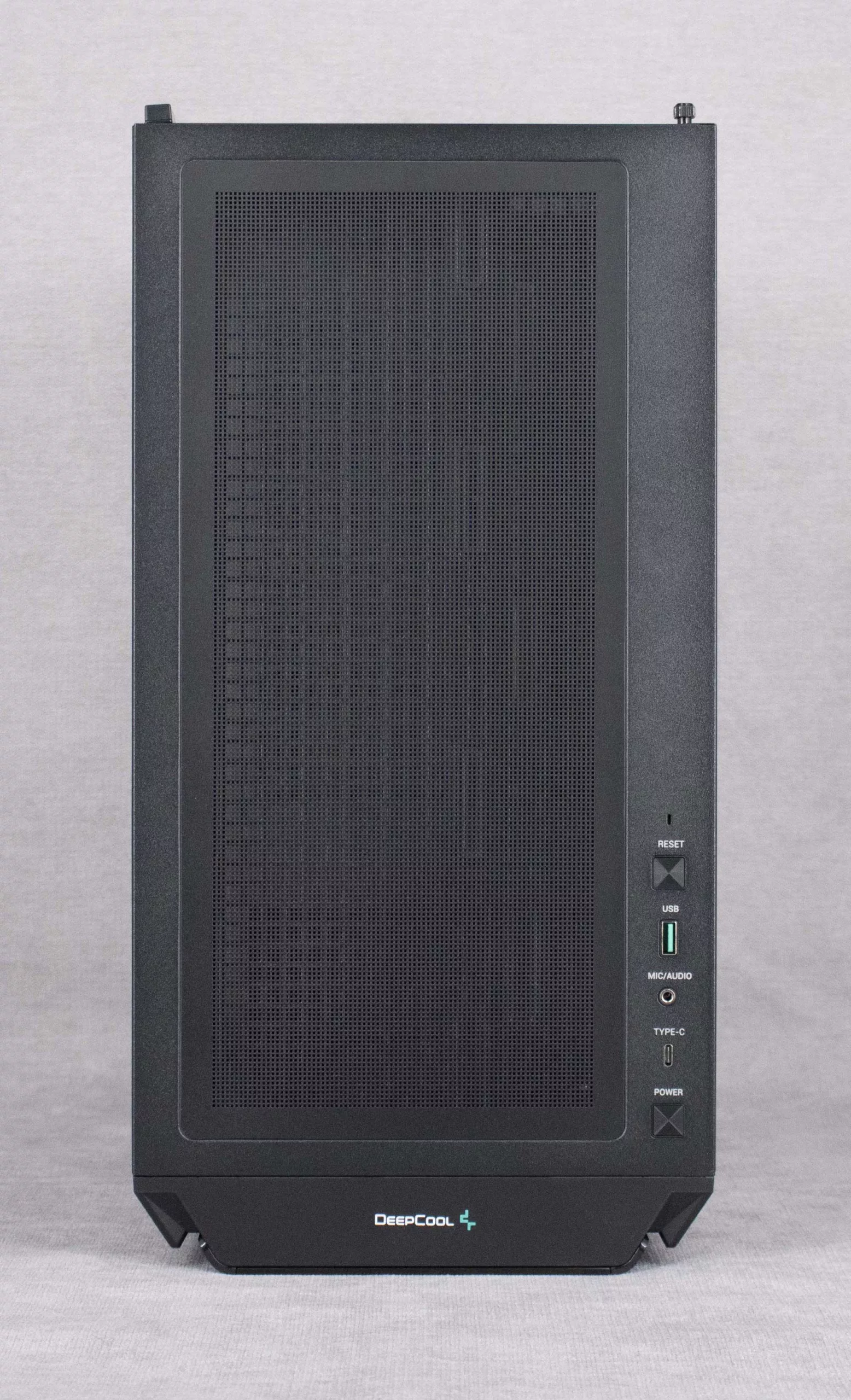

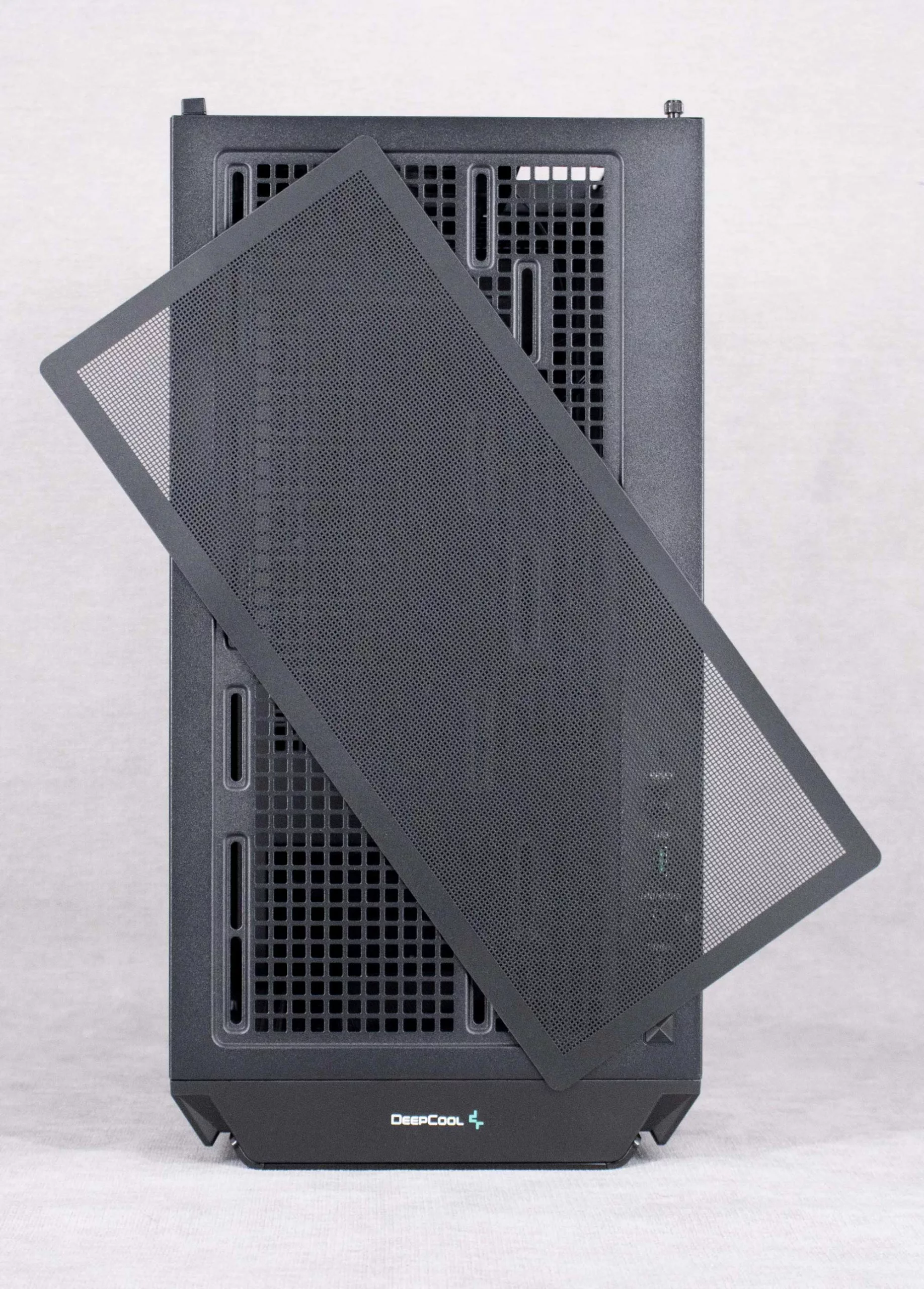

Vu de dessus, le DeepCool CH510 Mesh Digital présente un large filtre sur presque toute la surface .Ce filtre est aimanté. Il s’enlèvera facilement pour son nettoyage et servira à protéger l’emplacement pour le système de refroidissement des poussières et autres impuretés.

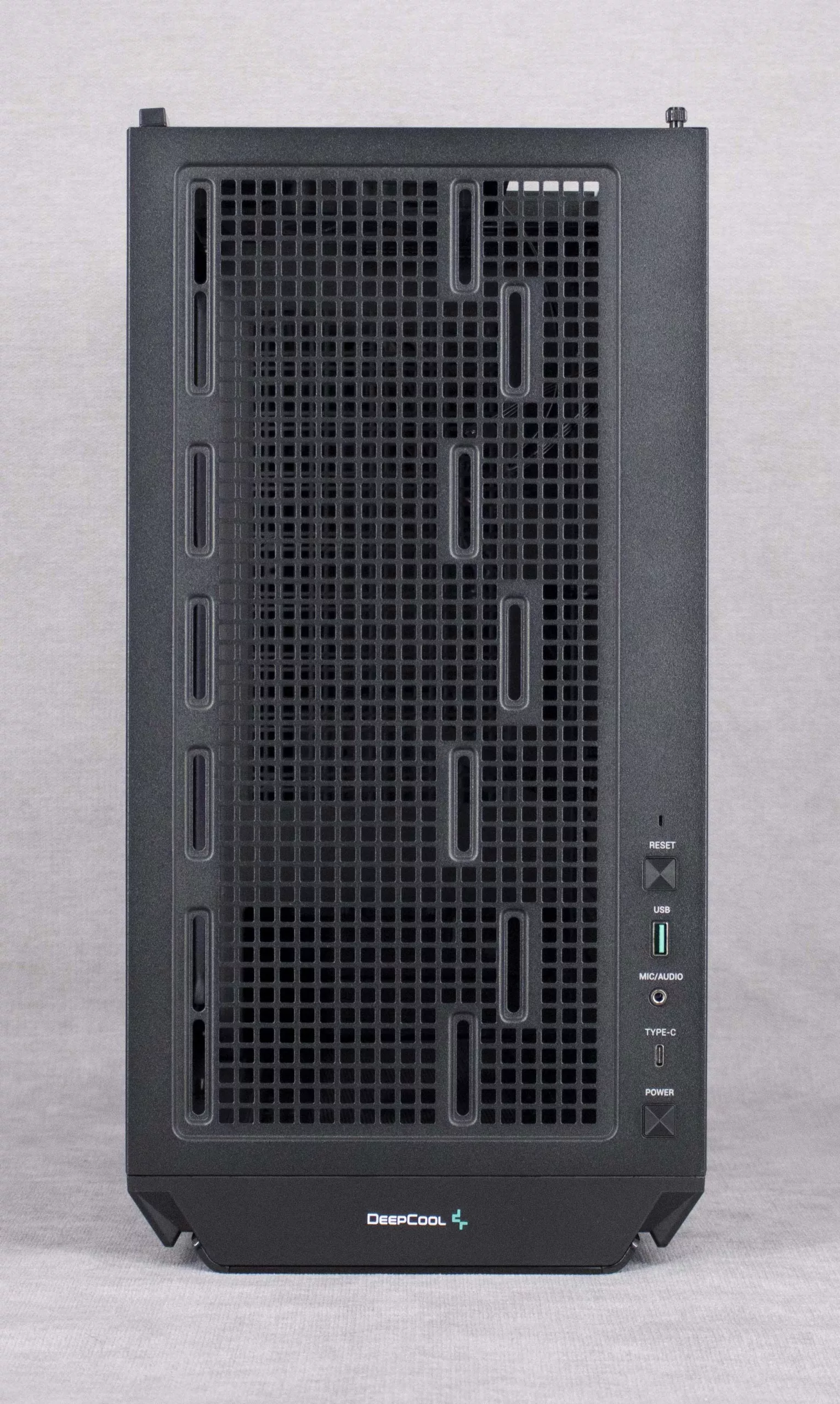

À cet endroit, il sera possible d’installer trois ventilateurs de 120mm ou deux ventilateurs de 140mm. Pour ceux qui préfèrent un refroidissement par eau, il sera possible d’y installer un radiateur de 120 à 360 mm.

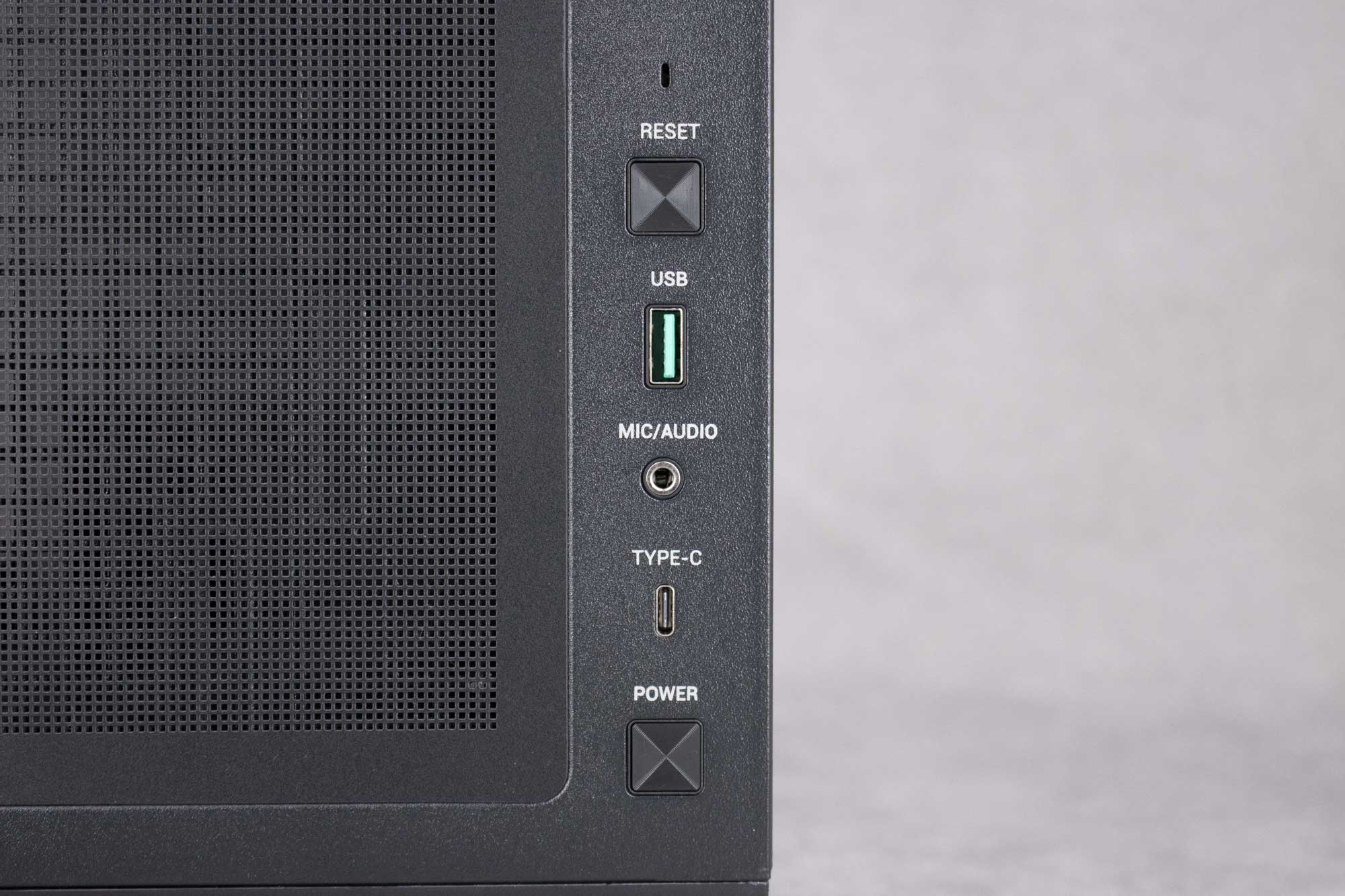

C’est à ce niveau que nous avons les boutons et E/S. Nous avons :
- Un bouton Reset,
- Un port USB 3.0,
- Une prise combo casque/micro,
- Un port USB-C,
- Un bouton Power.
En dessous, le DeepCool CH510 Mesh Digital est équipé de quatre larges pieds pourvus de patins antidérapants.

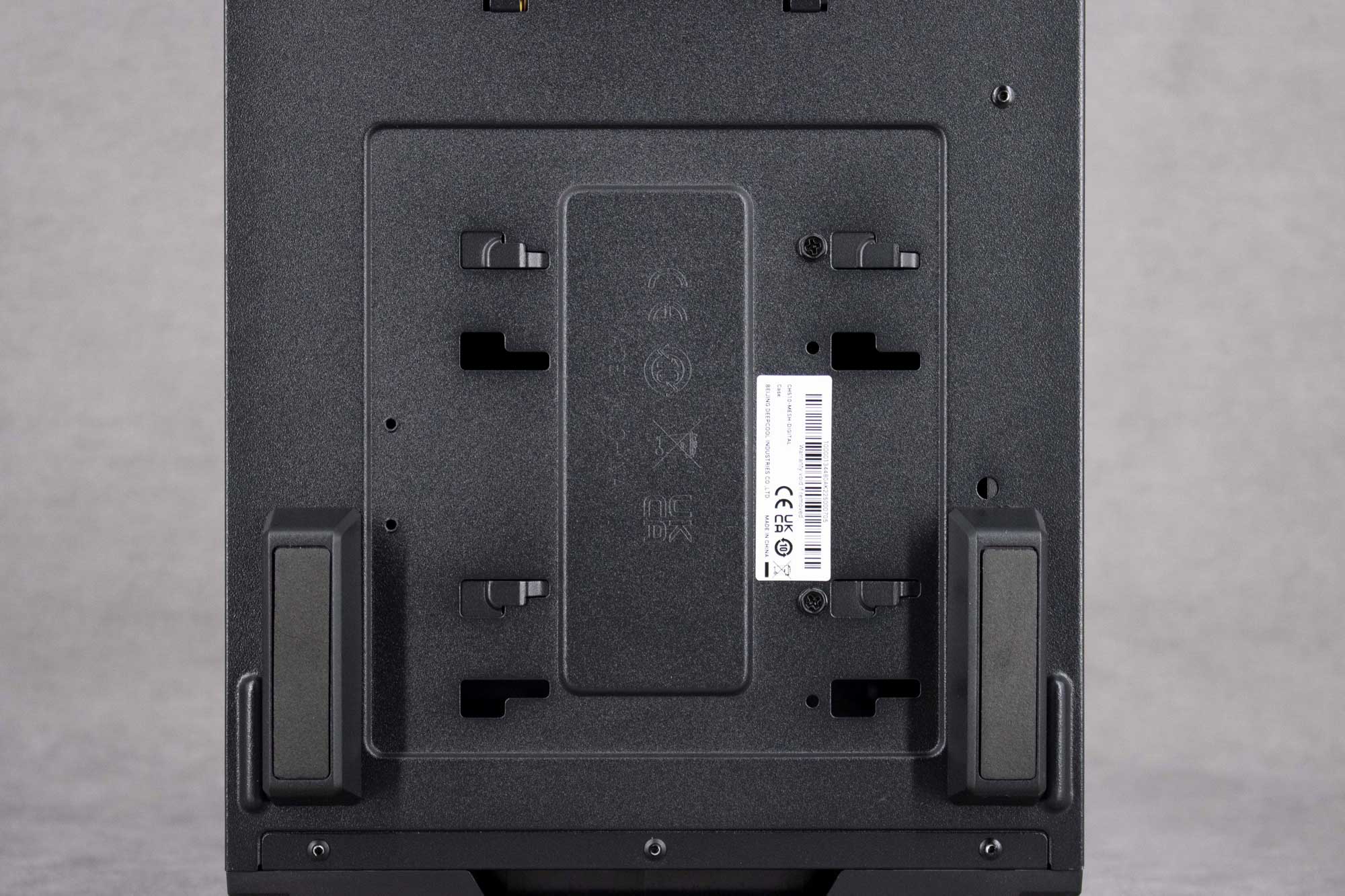

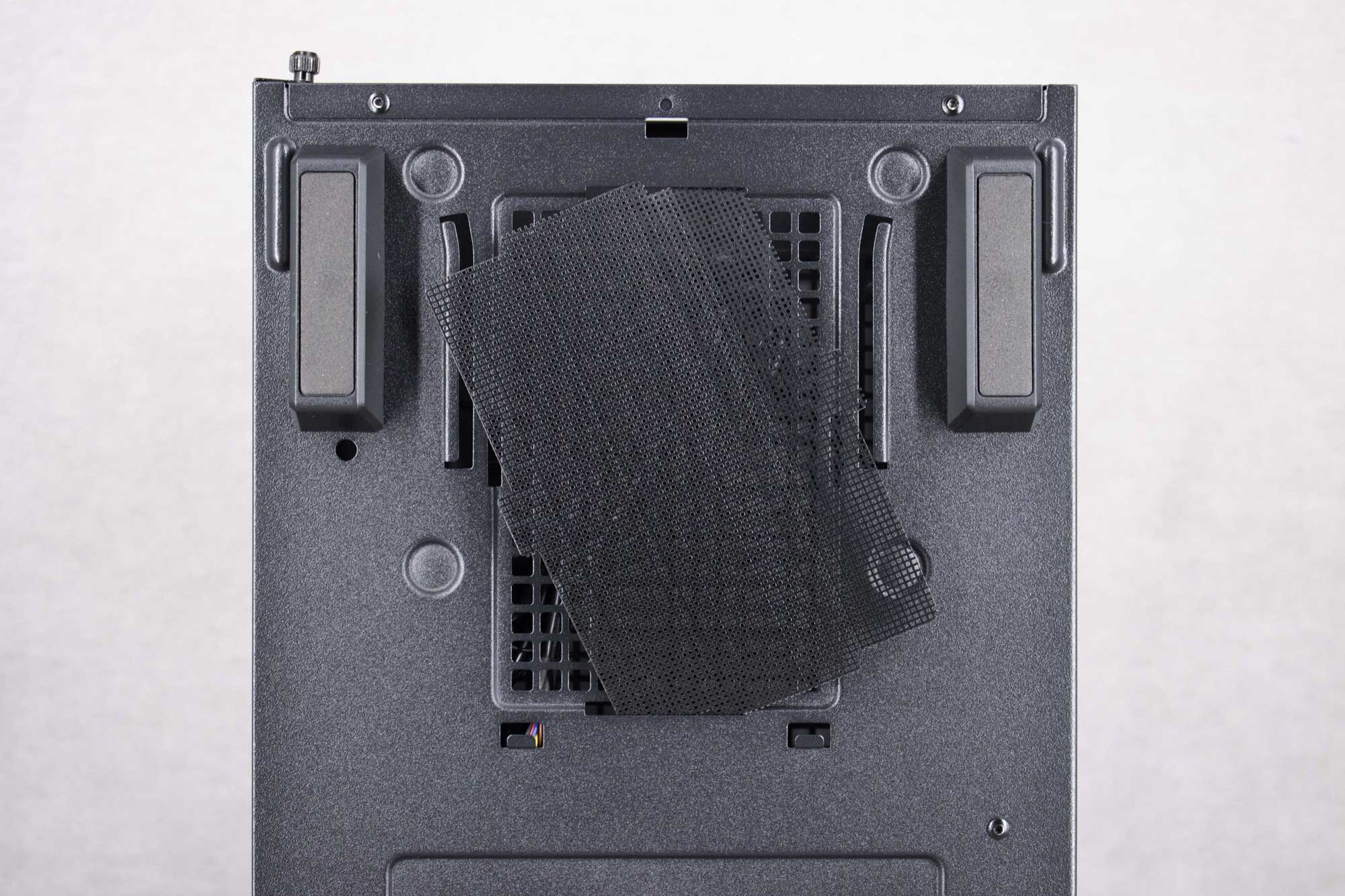

Nous avons également un filtre souple, amovible pour son nettoyage (il protègera l’alimentation des poussières) et une partie servant de fixation à une cage à disques durs.
Intérieur
Pour explorer le DeepCool CH510 Mesh Digital, nous pouvons ôter la façade. Celle-ci s’enlève en tirant dessus par le bas.
A l’arrière, la façade abrite le petit écran et son circuit imprimé.
Celui-ci se branche à la carte mère grâce à une prise USB interne.

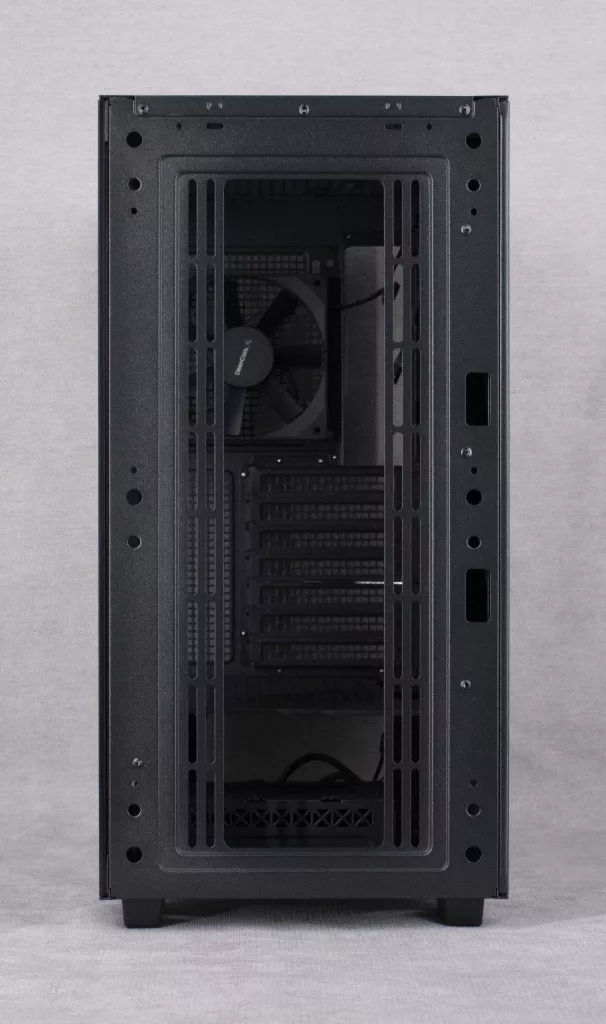

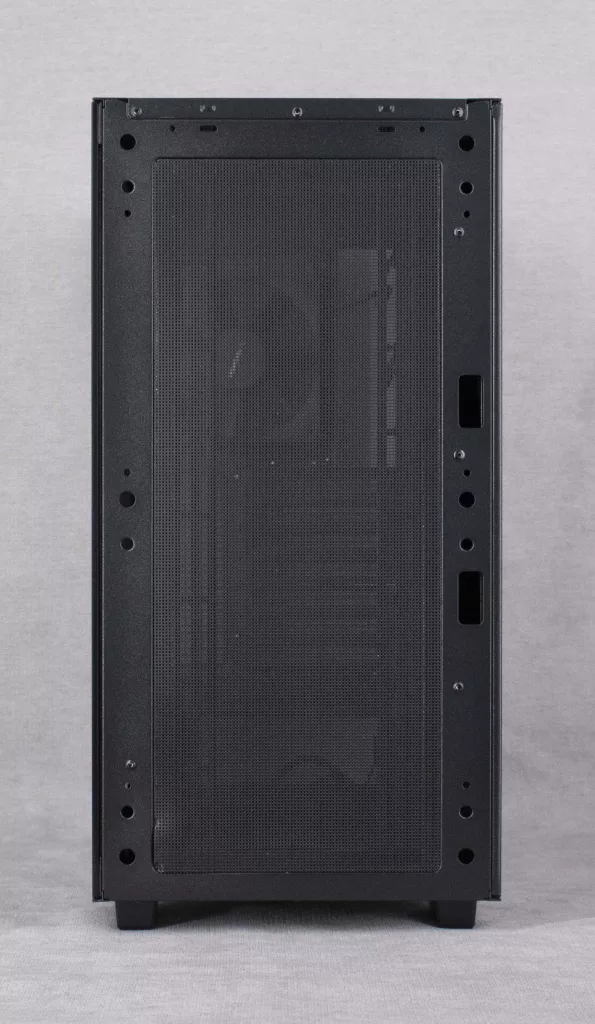

Une fois enlevée, la façade cède sa place à un autre filtre. Aimanté également, il s’enlève facilement pour son nettoyage. Il servira à protéger l’emplacement prévu pour trois ventilateurs de 120mm ou deux ventilateurs de 140mm. Pour les aficionados du watercooling, il sera possible d’y installer un radiateur de 120 à 360 mm.
Nous voici dans la partie intérieure droite du DeepCool CH510 Mesh Digital. La paroi est fixée au châssis grâce à deux vis imperdables. Nous avons un espace de 20mm de profondeur pour l’organisation des câbles. Cet espace peut se diviser en trois zones distinctes.
À gauche, nous avons deux passe câbles en caoutchouc. Ils serviront à l’acheminement des câbles de l’arrière (alimentation, câbles du boîtier, des disques) vers la carte mère. Ces passe câbles sont entourés de dispositifs sur lesquels nous pouvons attacher les câbles du boîtier grâce aux serre câbles fournis.
En dessous de l’emplacement réservé au dos de la carte mère, DeepCool a prévu deux emplacements pour disques 2,5″. Les disques viennent se fixer à des rondelles antivibration.
DeepCool propose un système de fixation simple. Il suffit de visser des petits picots sur les disques et ensuite de plaquer les disques sur les emplacements prévus (système utilisé chez Cooler Master également).
Enfin, en dernière zone de cette partie intérieure droite, nous avons le tunnel d’alimentation.
A sa gauche, nous avons une cage à disques durs. Celle-ci est fixée au châssis grâce à des encoches et des vis. La cage pourra se déplacer vers la façade pour laisser une place plus importante à l’alimentation qui viendra s’installer à sa droite.
La cage à disque pourra recevoir deux disques 3,5″ ou un 2,5″ + un 3,5″.
Enfin, à droite du tunnel d’alimentation viendra se placer l’alimentation. Elle reposera sur quatre patins antivibration et aura jusqu’à 240mm d’espace avec ses câbles.
Concernant les branchements du boîtier, nous avons :
- Une prise USB-C,
- Les prises Power, Reset et HDD LED,
- Une prise audio,
- Une prise USB 3.0.
Passons de l’autre côté du DeepCool CH510 Mesh Digital. Pour sécuriser la paroi en verre trempé, il sera possible de la fixer au châssis grâce au trou prévu dans le système d’éjection.
La paroi est magnétique pour une fixation supplémentaire. Elle est en plus équipée de bandes isolantes et mesure 4 mm d’épaisseur.
Nous voici dans la partie principale du DeepCool CH510 Mesh Digital. La société a logiquement conservé le châssis du CH510. L’utilisateur pourra installer des cartes mères au format Mini ITX, Micro ATX, ATX, E-ATX. Les ventirads pourront aller jusqu’à 175 mm de haut et les cartes graphiques pourront mesurer jusqu’à 380 mm de long. Nous retrouvons nos deux passe câbles en caoutchouc.
DeepCool livre son boîtier avec un support de carte graphique. Peu esthétique mais fonctionnel, il pourra se régler en hauteur, à deux endroits (de chaque côté du passe câble inférieur). C’est une simple équerre avec un bras mobilisable horizontalement. Ce bras est recouvert de mousse protectrice pour éviter d’abimer la carte graphique.
En arrière, nous retrouvons le seul ventilateur de 120 mm préinstallé. Nous avons également les sept emplacements d’extension.
A droite, nous avons l’emplacement du système de refroidissement. Celui-ci pourra recevoir trois ventilateurs de 120mm ou deux ventilateurs de 140mmmais également un radiateur de 120 à 360 mm.
En bas, au-dessus du cache alimentation, DeepCool réserve un espace qui pourra recevoir deux ventilateurs de 120mm. Cet espace est ajouré pour une permettre la circulation de l’air.
A droite, l’espace alloué au radiateur et ses ventilateurs est de 73 mm.

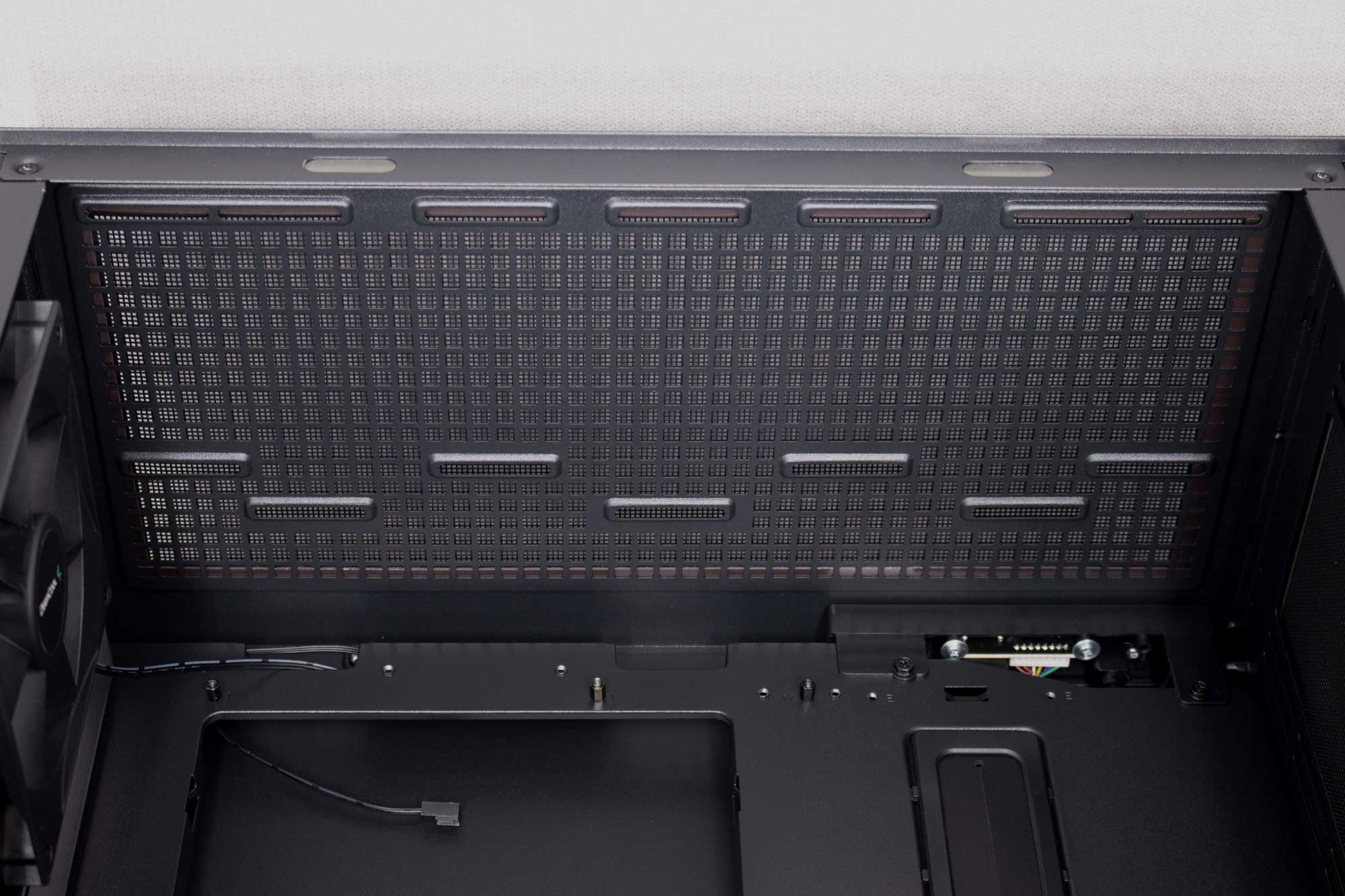

Enfin, tout en haut, nous avons un emplacement pour trois ventilateurs de 120mm ou deux ventilateurs de 140mm mais aussi un radiateur de 120 à 360 mm.
Le ventilateur préinstallé dans le DeepCool CH510 Mesh digital n’est pas répertorié sur le site de la marque. Nous n’avons donc pas d’informations techniques le concernant. Il est alimenté par une prise 3 pins.
Passons au montage maintenant !
Pour faire notre test, nous avons donc équipé le DeepCool CH510 Mesh digital de la configuration suivante :
- ASUS ROG Strix B550-F Gaming
- AMD Ryzen 5 5600X
- 16 Go HyperX Fury 3200 MHZ DDR4
- AMD RX 6750 XT
- Fractal Design ion+ 860P
- be quiet! Dark Rock 4
- SSD Samsung 970 EVO NVMe M.2 250 Go
Notre configuration s’installe sans soucis dans ce boîtier. Les passe câbles en haut permettent un branchement facile vers la carte mère. Ceux du bas, par contre, sont un peu proches du bas de la carte mère et il faudra faire preuve de souplesse digitale pour y passer et brancher les câbles.
Attention, si l’utilisateur fait le choix d’installer une carte mère E-ATX, les passe câbles en caoutchouc seront condamnés.
Comme nous le disions, le verre trempé de la paroi gauche a une teinte prononcée. Elle laisse cependant passer de nombreux détails.
La star de ce DeepCool CH510 Mesh Digital est le petit écran placé en haut de la façade. Son intégration est parfaite et seul l’affichage sera visible grâce à un noir profond qui se marie idéalement avec le haut de la façade. La température du CPU ou du GPU s’affiche et est située juste en dessous du logo de la marque. Une barre de progression est également présente. Elle augmentera conjointement avec l’augmentation de la température.

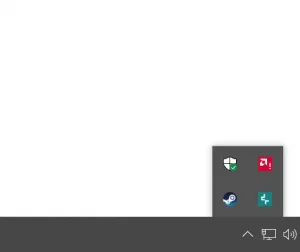

Pour gérer l’écran, DeepCool propose le téléchargement d’un logiciel (le téléchargement se passe ici). Il ne pèse que 81,6 Mo et est en version 1.0.9. Pour ce logiciel, il n’y a pas d’interface tiers, l’écran se contrôle à partir de l’icône (logo de la marque) située en bas à droite du bureau.

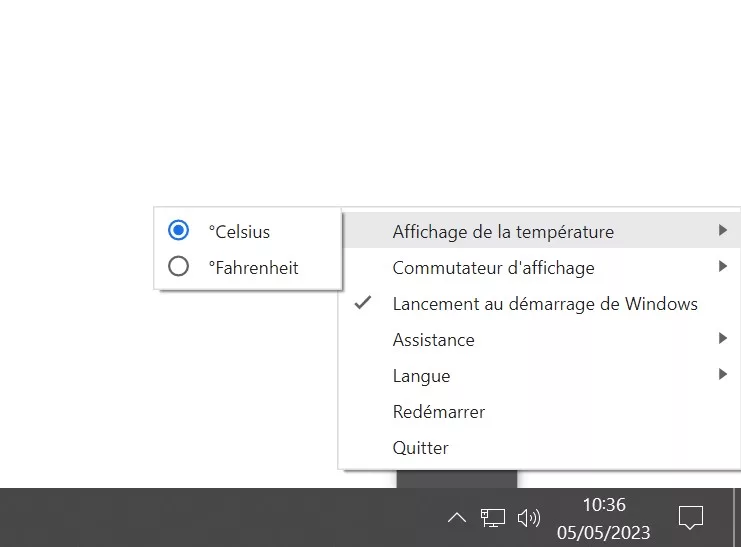

Un clic permet de déployer quelques réglages. Le premier sera de choisir la langue de l’utilisateur.

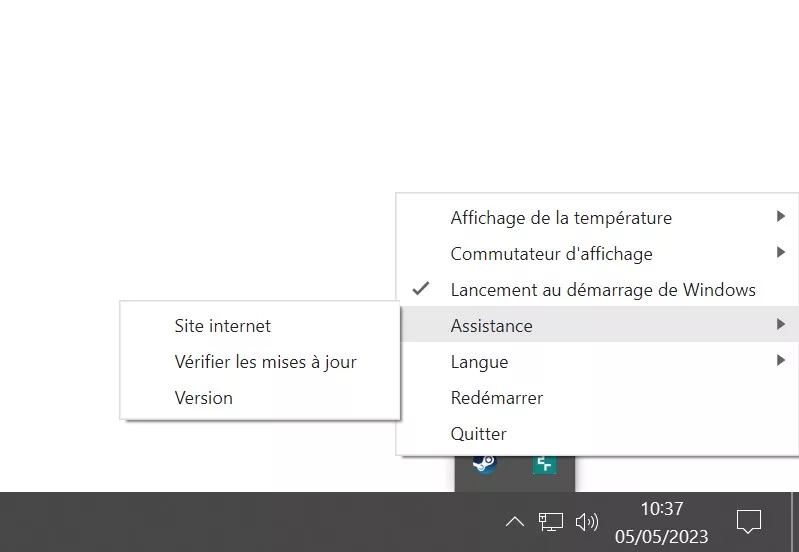

Il sera ensuite possible de sélectionner :
- Les unités Celsius ou Fahrenheit,
- La température du CPU ou du GPU,
- Le lancement au démarrage de Windows,
- L’assistant (Site de la marque, mises à jour, version),
- La Langue,
- Le redémarrage de l’application,
- La fermeture de l’application.
Protocole de test & résultats
Dans un premier temps, nous avons effectué des tests de notre configuration en dehors d’un boîtier pour obtenir des valeurs réelles sans interférence avec la circulation de l’air liée au fonctionnement de ventilateurs préinstallés. En charge, le CPU est monté à 79° et le GPU à 73°.
Ensuite, pour tester le boîtier, nous avons mis en place ce protocole, à savoir :
- La configuration citée ci-avant (boîtier fermé),
- Burn CPU : OCCT sur l’ensemble des threads sous Cpu Linpak 2019 pendant 30 min,
- Burn GPU : Fire Strike Stress Test (3DMark) avec 20 passes pour chauffer la carte graphique,
- CrystalDiskMark 8.0.0 pour mesurer la température du SSD en charge,
- Rise of the Tomb Raider : 30 minutes de jeu,
- La carte graphique toujours en mode auto,
- Meterk MK09 placé à 50 cm du boîtier pour mesurer le niveau sonore,
- Les mesures sont réalisées en 2 situations : au repos et en charge.
Le DeepCool CH510 Mesh Digital n’est livré qu’avec un seul ventilateur. Nous avons ajouté deux ventilateurs en façade pour une circulation idéale de l’air.
Températures
Suite aux différents tests réalisés, les résultats obtenus sont donc les suivants :
Au niveau des températures, avec la vitesse de ventilation réglée en auto et une température ambiante de 21 °C, le CPU reste aux alentours de 39 °C au repos. Une fois sollicité sous OCCT, le processeur affiche une température maximale de 79 °C. En jeu le Ryzen 5 5600X monte à 62 °C.
Au repos, la RX 6750 XT, avec son mode semi-passif, tourne à 34 °C. Après 20 passes de stress test Firestrike, la température de celle-ci atteint les 77 °C. En jeu, la carte ne dépasse pas 60 °C après 30 minutes dans Rise of the Tomb Raider.
Le SSD affiche 36 °C au repos, et 47 °C après un test CrystalDiskMark.
Les résultats des tests effectués avec ce DeepCool CH510 Mesh Digital sont corrects. Seule la température du processeur au repos est un peu élevée. En jeu, les températures sont très acceptables. Pour rappel, le boîtier est livré avec un seul ventilateur. L’utilisateur pourra installer des ventilateurs au nombre de son choix et à l’efficacité voulue.
Niveaux sonores
PS : Ces résultats peuvent varier selon la configuration.
Pour les mesures de bruit, nous avons donc placé notre Meterk MK09 à 50 cm du boîtier. Au repos, avec la ventilation en mode auto comme indiqué ci-avant le DeepCool CH510 Mesh digital monte à 38,7 dBA dans une pièce à vivre classique. En jeu, le niveau monte à 41,8 dBA et à 100 % de charge (12 v), le niveau grimpe à 46,6 dBA.
Au repos, le volume sonore dégagé du DeepCool CH510 Mesh Digital est à un niveau agréable correspondant à un environnement calme type bureau. En jeu, nous sommes juste en dessous des 42 dBA, toujours dans un environnement calme. Les 46,6 dBA dégagés en charge sont moins supportables, mais correspondent à une situation particulière et en dehors d’une utilisation quotidienne normale.
Conclusion
L'année dernière, nous avions testé le DeepCool CC560, un boîtier efficace et pas cher. La marque avait réalisé un produit avec quelques défauts mais un design et une esthétique réussis ainsi qu'une efficacité convenable en utilisation classique. Pour ce DeepCool CH510 Mesh Digital, la marque reste sur la même ligne de conduite. À un peu plus de 90 euros, nous sommes face à un produit dont le design ira aussi bien en environnement sobre qu'en chambre d'adolescent aux gouts plus modernes. Les côtés de la façade sont travaillés et la marque jongle avec plusieurs revêtements qui le rendent élégant et un peu agressif en même temps. Et à ce prix là, la marque se paie le luxe de rajouter un écran en façade ! Son intégration à la façade est superbe, il ne se démarque pas du reste du matériau qui l'entoure. L'éclairage est maitrisé et permet un affichage net qui permet une lecture rapide des informations. D'autre part, réduction des coûts oblige, le DeepCool CH510 Mesh Digital n'est livré qu'avec un seul ventilateur. Pour un airflow efficace, l'utilisateur devra mettre la main à la poche pour rajouter un peu de matériel. Avec l'adjonction de deux ventilateurs supplémentaires, le boîtier proposera des prestations très correctes en utilisation normale avec des nuisances sonores contenues. DeepCool a donc réussi, à nouveau, à proposer un boîtier efficace à un prix qui ne dépasse pas la barre des 100 euros. Nous lui attribuons donc notre badge Top Qualité/Prix.
Le reste des matériaux est qualitatif malgré le coût peu élevé du boîtier. Nous avons apprécié la paroi en verre trempé de 4mm d'épaisseur. La construction est solide et ne souffre d'aucun défaut. Les filtres sont présents aux endroits stratégiques et certaines attentions sont bienvenues (les patins antivibration pour l'alimentation par exemple ne sont pas toujours présents dans les boîtiers que nous testons).
Mais quid de son utilité ? À part une lecture de la température du CPU ou du GPU, cet écran ne donnera pas d'autres informations. Il nous a manqué ce petit plus qui nous aurait faire dire que l'écran n'est pas qu'un gadget mais un véritable outil de vérification de l'état du système. D'autres relevés auraient été bienvenus comme la température d'un SSD ou la vitesse des ventilateurs par exemple.
