[Test] CORSAIR iCUE LINK H170i LCD : Le Géant du Watercooling AIO

CORSAIR iCUE LINK H170i LCD

Note Globale ( détails en conclusion) - 8.4

8.4

Le CORSAIR iCUE LINK H170i LCD est un système de refroidissement liquide All-in-One qui redéfinit les performances et l'esthétique des PC. Cette évolution du iCUE H170i ELITE LCD XT embarque un radiateur de 420 mm, des ventilateurs RGB QX140 et un écran LCD personnalisable. Sa base en cuivre assure la compatibilité avec les derniers sockets Intel et AMD, tandis que le iCUE LINK System Hub permet de connecter jusqu'à 14 appareils pour un contrôle centralisé de l'éclairage et des performances. Garanti 6 ans, le CORSAIR iCUE LINK H170i LCD est un investissement premium pour votre configuration.

User Rating: Be the first one !

Dans notre test d’aujourd’hui, nous explorons la dernière innovation de CORSAIR : le iCUE LINK H170i LCD, un système de refroidissement liquide AIO qui redéfinit le concept de performance et d’esthétique. Cette avancée technologique est une évolution du iCUE H170i ELITE LCD XT, dont nous avions détaillé les performances sur notre site précédemment. Le modèle actuel s’inscrit dans la continuité des produits phares de la marque, notamment le modèle H170i en 420mm, en l’intégrant au sein du nouvel écosystème iCUE Link, une exclusivité que nous avons eu l’honneur de dévoiler lors de sa sortie fin juin.

Le système iCUE Link est une révolution dans l’approche du montage et de la connectivité des systèmes de refroidissement liquide, tout en restant fidèle à la philosophie de qualité de Corsair. La marque propose une gamme variée, incluant le H100i, le H150i, et bien sûr le H170i, offrant à chaque fois une version avec un écran LCD et une version sans, perpétuant ainsi la tradition de la gamme antérieure.

Le CORSAIR iCUE LINK H170i LCD se distingue par une performance de refroidissement exceptionnelle, grâce à son radiateur de 420 mm et ses ventilateurs RGB QX140, capables de monter jusqu’à 2 000 tours par minute. Mais ce qui fait vraiment la singularité de ce AIO, c’est son écran LCD personnalisable. Plus qu’un simple afficheur de température, il permet d’animer votre configuration avec des images et des GIFs, ajoutant une dimension esthétique inédite.

La base en cuivre du H170i assure une compatibilité étendue avec les sockets les plus récents, tels que l’Intel 1700 et l’AMD AM5, garantissant ainsi une dissipation thermique optimale. L’intégration du iCUE LINK System Hub est un autre atout majeur, permettant de connecter jusqu’à 14 appareils pour une gestion centralisée de l’éclairage et des performances de votre système. La garantie de six ans offerte par CORSAIR atteste de la confiance de la marque dans la durabilité et la qualité de ce système de refroidissement liquide AIO.

Abordons enfin la question du prix du CORSAIR iCUE LINK H170i LCD. Il est vrai que cet équipement, proposé à 414,99 euros sur le site officiel de Corsair, représente un investissement significatif, possiblement l’unique aspect à considérer minutieusement avant l’achat.

Spécifications du AIO Watercooling iCUE LINK H170i LCD

CORSAIRiCUE LINK H170i LCD
PompeCoolIT
Bruit de la pompe<20,0 dB A à 1 mètre
Caractéristiques RGB de la pompeTête de pompe à LED multizone (20 LED)
Module RGB de la pompeLED multizone (24 LED)
Matériau de la plaque froideCuivre micro-canalisé
EcranÉcran IPS 2.1 pouces (78mm x 78mm x 31mm) résolution de 480 x 480
RadiateurAluminium
Dimensions du radiateur457mm x 140mm x 27mm
Ventilateurs140 mm
Série de ventilateursQX140 RGB
Type de palierRoulement magnétique CORSAIR
Caractéristiques RGB34 LED RVB adressables individuellement par ventilateur, quatre zones (anneau avant, moyeu avant, anneau arrière, moyeu arrière)
Vitesse0 à 2000 tr/min ± 10%
Pression statique0,19 à 3,5 mm H2O
Bruit maximum37 dBA
Type de ContrôleNumériquement via le concentrateur de système iCUE LINK
Compatibilité Intel et AMD
Prise en charge des sockets AMDAM5, AM4, sTR4 * , sTRX4 * *kit non inclus ; vendu séparément
Prise en charge des sockets Intel1700, 1200, 115x (1150, 1151, 1155, 1156) 20xx * (2066, 2011-3, 2011) *kit non inclus ; vendu séparément
LogicielCORSAIR iCUE 5.6 ou plus récent

Emballage du CORSAIR iCUE LINK H170i LCD

Le CORSAIR iCUE LINK H170i LCD est livré dans un emballage caractéristique de la marque, arborant les couleurs familières jaunes et noires qui la distinguent.

Sur la face principale, une démonstration visuelle de l’AIO est mise en avant sur un fond jaune texturé, mettant en évidence ses effets RGB arc-en-ciel et son écran LCD. L’image est encadrée par les logos et références du produit, avec notamment le label LINK qui se trouve en bas à droite.

Sur le versant opposé et arborant toujours un arrière-plan jaune, nous découvrons une version visuelle plus compacte du H170i, laissant la place à une présentation riche en informations graphiques et textuelles. Cette disposition présente des schémas côtés précisant les dimensions du radiateur avec les ventilateurs installés, des images de l’écran LCD et de la plaque froide avec la pâte thermique préinstallée et la liste des sockets compatibles.

Enfin, les points forts et les caractéristiques techniques sont énumérés dans huit langues, offrant ainsi une approche multilingue pour une compréhension étendue du produit.

Sur une autre face, cette fois sur un fond noir, le iCUE LINK H170i LCD est présenté en miniature avec des effets RGB arc-en-ciel en action, mettant en avant son écran LCD en fonctionnement. On retrouve le nom du produit, le slogan et le logo iCUE LINK.

La partie inférieure révèle un tableau de spécifications en 10 langues, des images des composants inclus dans la boîte, ainsi que diverses informations légales et les coordonnées de CORSAIR.

Contenu

La boîte du CORSAIR iCUE LINK H170i LCD s’ouvre par le dessus. Et nous tombons directement sur un QR Code qui va nous permettre d’accéder à une notice dématérialisée. À noter qu’il n’y a pas de notice papier incluse.

icue link h170i lcd stop qr code

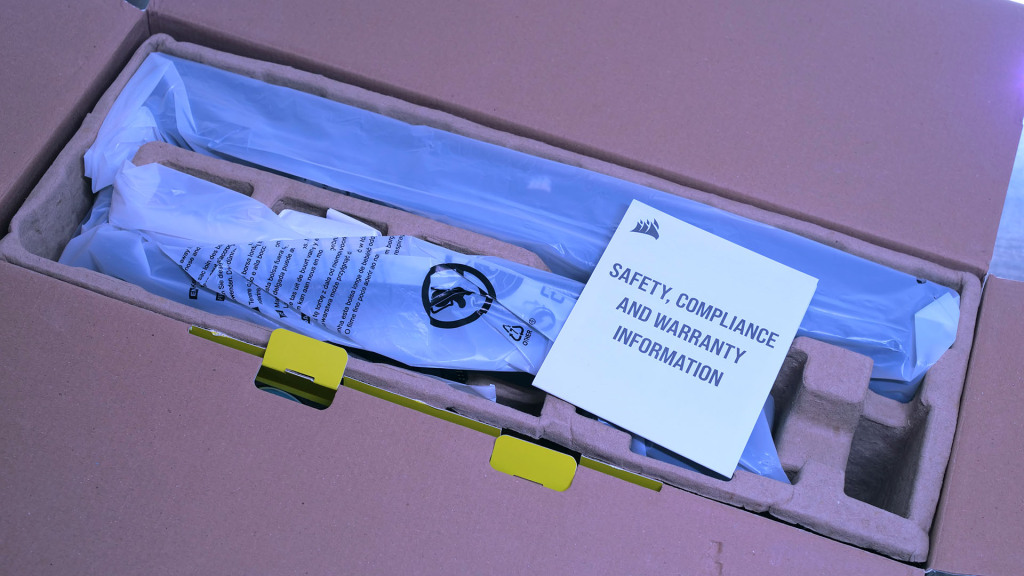

L’ensemble est soigneusement organisé et protégé à l’intérieur d’un carton préformé. Chaque composant est enveloppé dans un sachet plastique, renforçant ainsi la protection lors du transport et lors de la première manipulation.

icue link h170i lcd emballage ouvert

Le bundle inclus de nombreux accessoires, à savoir :

iCUE LINK :

  • iCUE LINK System Hub
  • iCUE LINK LCD AIO USB-C Cable, Black
  • iCUE LINK System Hub Micro-USB Cable, 300mm
  • iCUE LINK Cable, 1x 600mm with Straight/Slim 90° connectors, Black
  • iCUE LINK Cable, 2x 135mm with Slim 90° connectors, Black
  • Câble Tachymètre pour le iCUE LINK System Hub – Longueur de 600mm
  • iCUE LINK System Hub PCIe Adapter Cable, 150mm
  • Deux Bridges supplémentaires en cas de perte.
  • 1x USB 2.0 splitter cable

Visserie:

  • 24x Long fan screws (dont 12 prémontés)
  • 12x Radiator screws
  • 12x Washers
  • 4x Thumb nuts

Fixation Intel :

  • 1x Intel backplate (1700/1200/115x only)
  • 1x Intel mounting plate (pre-installed)
  • 4x Intel 1200/1150/1151/1155/1156 standoffs
  • 4x Intel 1700 standoffs

Fixation AMD :

  • 1x AMD AM5/AM4 mounting bracket
  • 4x AMD AM5/AM4 standoffs

Le CORSAIR iCUE LINK H170i LCD offre une compatibilité étendue, couvrant de nombreux sockets, en mettant particulièrement l’accent sur les plus récents.

CORSAIR iCUE LINK H170i LCD dans le détail

CORSAIR propose le AIO iCUE LINK H1xxi LCD en trois versions différentes : le H100i avec un radiateur de H150i avec un radiateur de 360 mm, et notre iCUE LINK H170i LCD, un aio 420 mm. Seul le CORSAIR iCUE LINK H150i LCD est disponible en blanc.

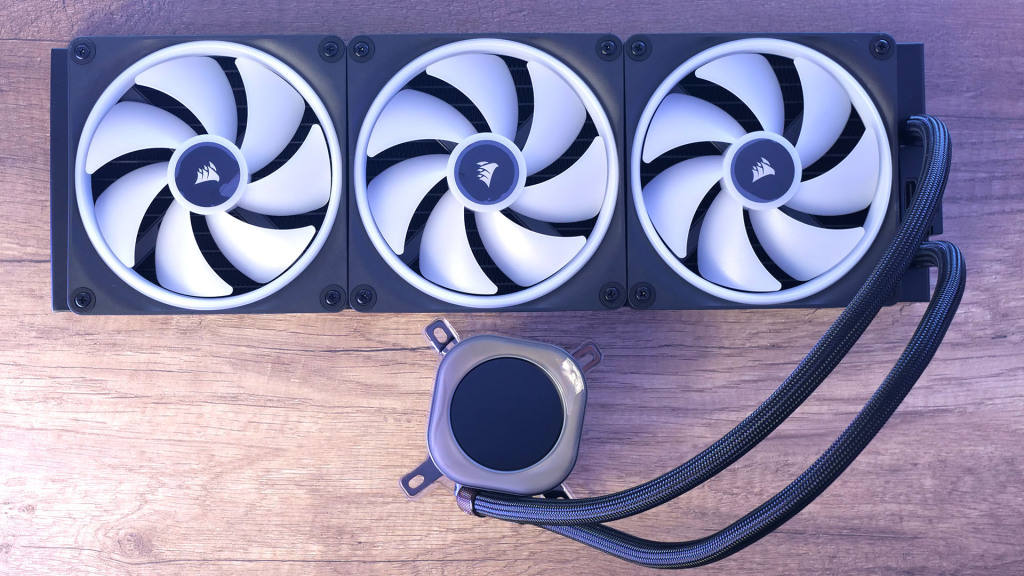

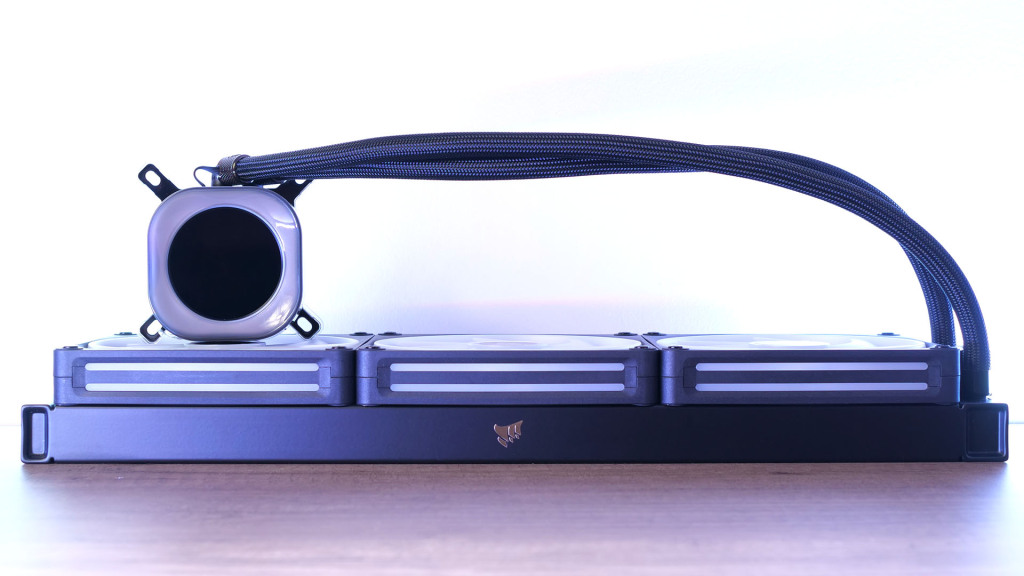

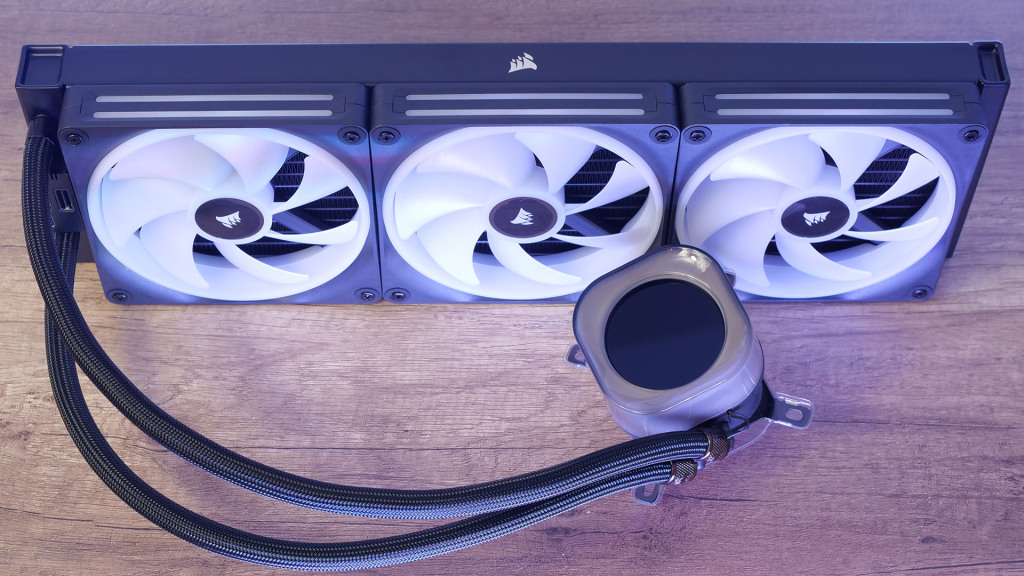

L’esthétique soignée du produit saute aux yeux dès le déballage, révélant une finition irréprochable qui témoigne d’un savoir-faire artisanal de haut niveau. La qualité des matériaux et la précision des assemblages inspirent confiance et confèrent au produit une aura de luxe discret.

Le design du iCUE LINK H170i LCD est épuré, accentué par un radiateur imposant entièrement lisse, adoptant une esthétique angulaire. Seule touche de coquetterie, le logo CORSAIR est positionné au centre du radiateur. La légèreté du bloc pompe/écran est immédiatement perceptible, dépourvu de tout câble apparent.

Avec cette nouvelle déclinaison LINK du H170i LCD, Corsair promet d’offrir une connectivité sans effort et son design intelligent facilitent l’installation, avec des connexions discrètes qui assurent un aspect impeccable. De plus la marque met en avant une personnalisation fluide grâce à son écran LCD IPS éclatant ainsi qu’un éclairage imbattable grâce aux ventilateurs QX RGB.

Radiateur

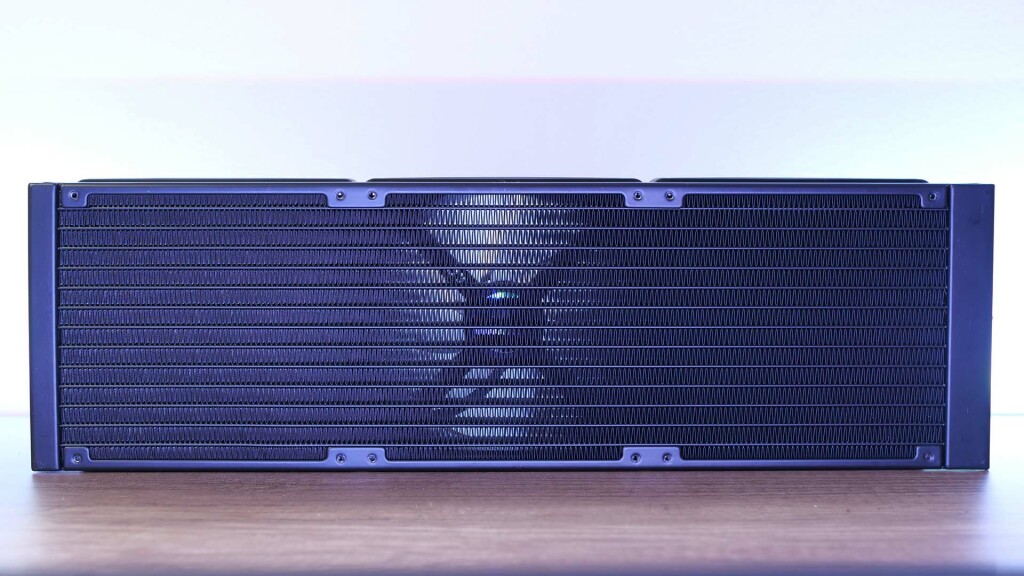

Corsair semble avoir maintenu le même radiateur que celui de la version CORSAIR H170i ELITE LCD XT, avec le logo positionné sur les côtés. Il s’agit toujours d’un radiateur en aluminium 420 mm aux angles droits, dépourvu de courbes, de rivets ou de vis apparents de l’extérieur.

Conçu pour un flux de liquide optimal, ce bloc dispose de 13 canaux dédiés et mesure seulement 457 mm (L) x 140 mm (L) x 52 mm (27+25), dont 25 mm l’épaisseur des ventilateurs QX 140 RGB préinstallés.

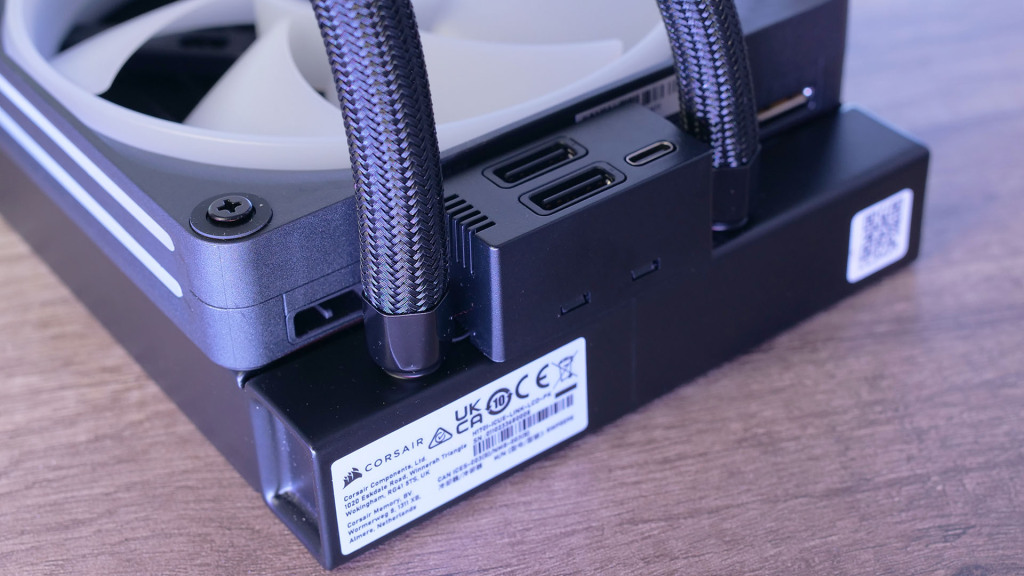

La densité des ailettes est de 18 FPI. Les raccords des tubes sur le radiateur sont sertis. Les tubes ont une longueur d’environ 45 cm. Les tubes reçoivent une gaine tressée noire pour améliorer l’aspect général.

icue link h170i lcd ports link

Les tuyaux mesurent 450 mm de longueur. Bien qu’ils soient facilement manœuvrables, il est à noter que la gaine n’est pas aussi lisse et uniforme que sur des versions plus ancienne. En effet, la raison réside dans les câbles sortant de la pompe, qui sont acheminés entre les tuyaux et les gaines pour rejoindre le hub situé sur le radiateur. Ce hub comprend une prise USB-C et deux connecteurs propriétaires.

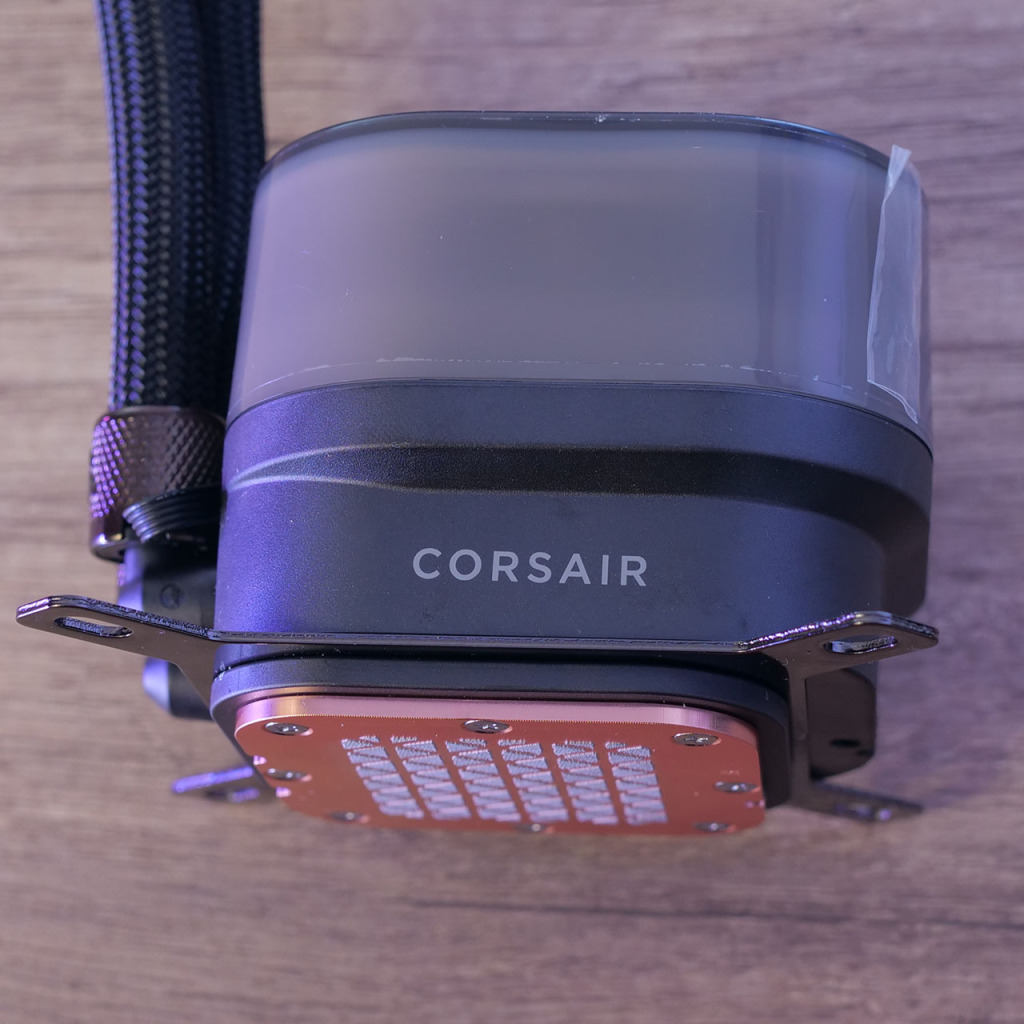

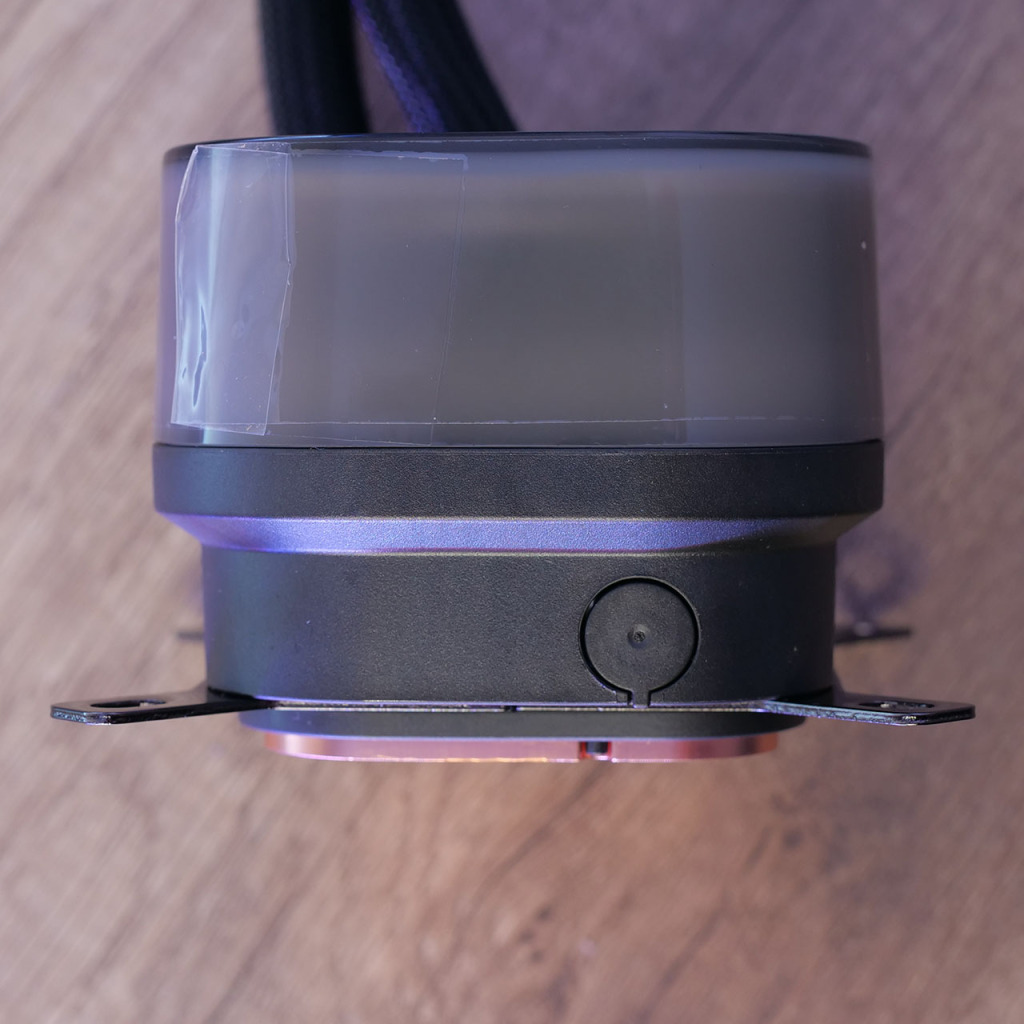

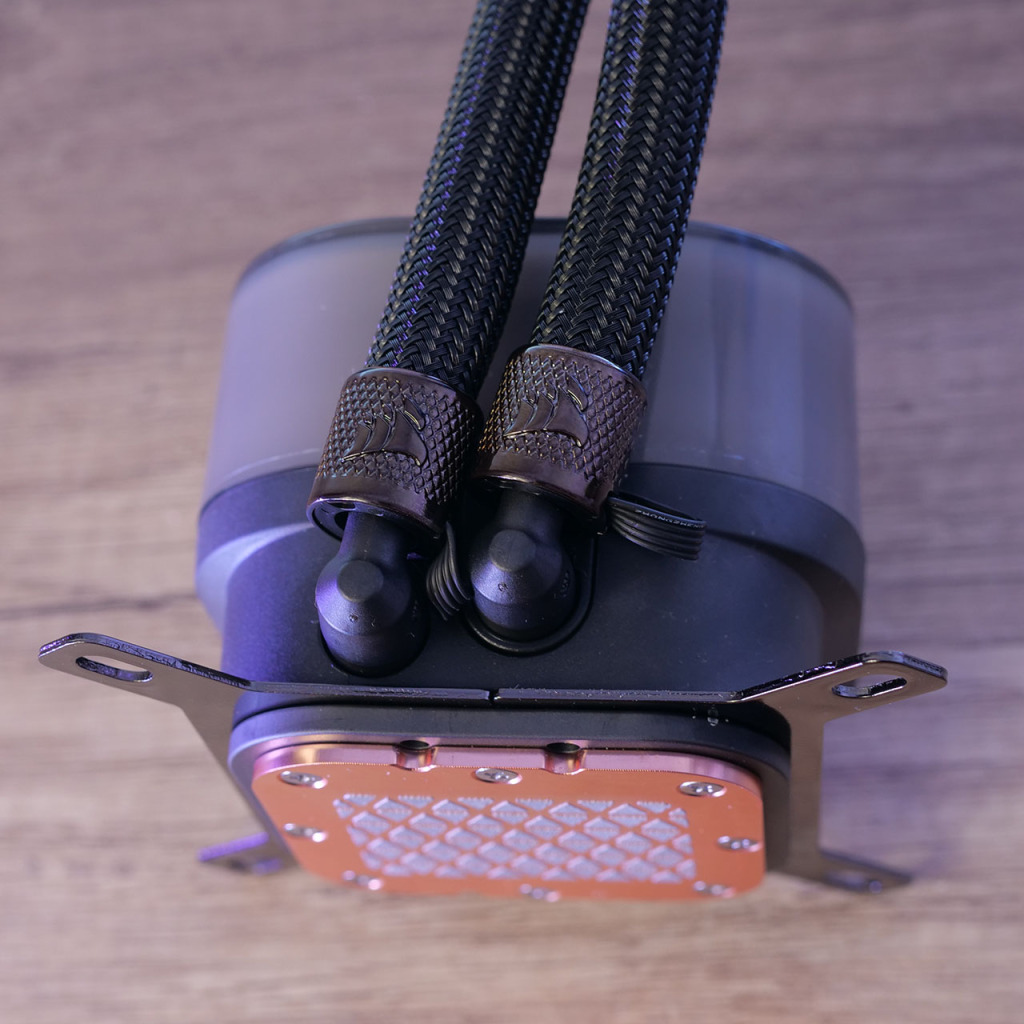

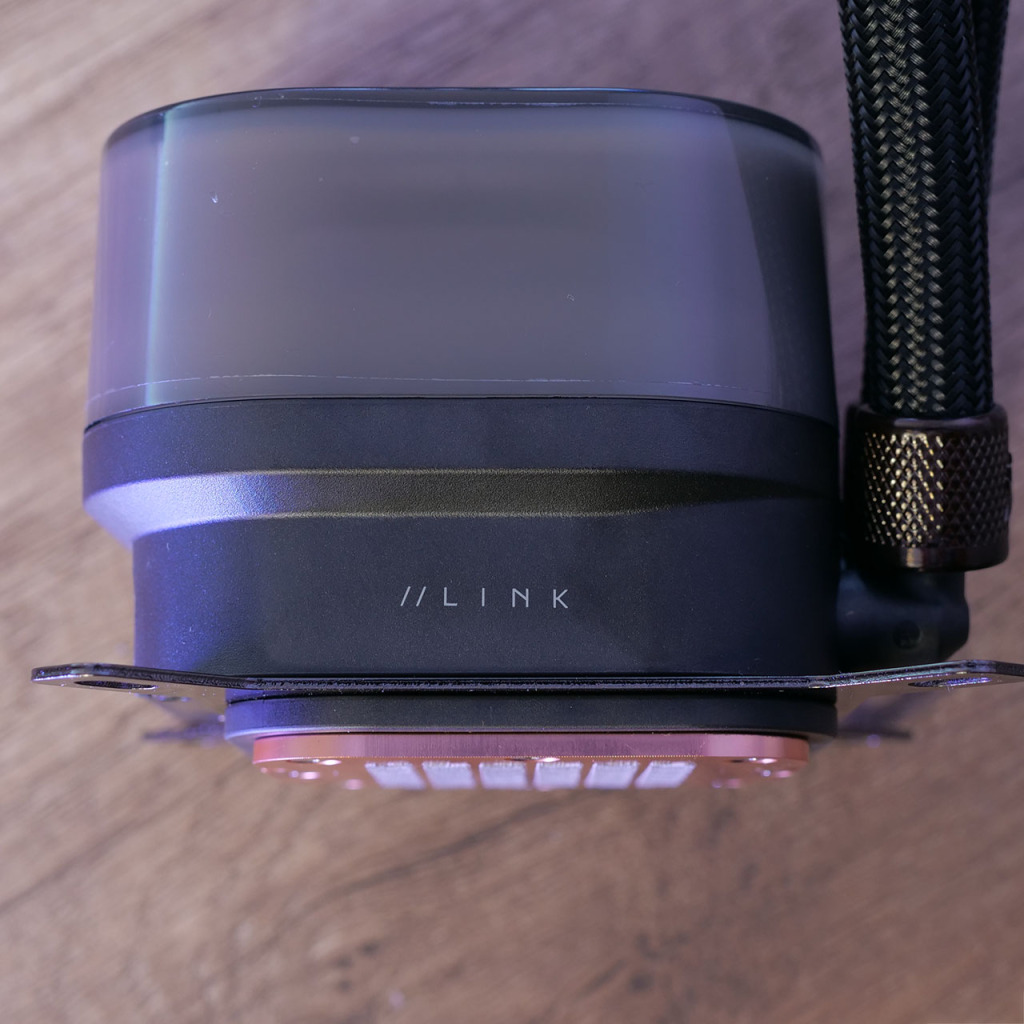

Bloc pompe

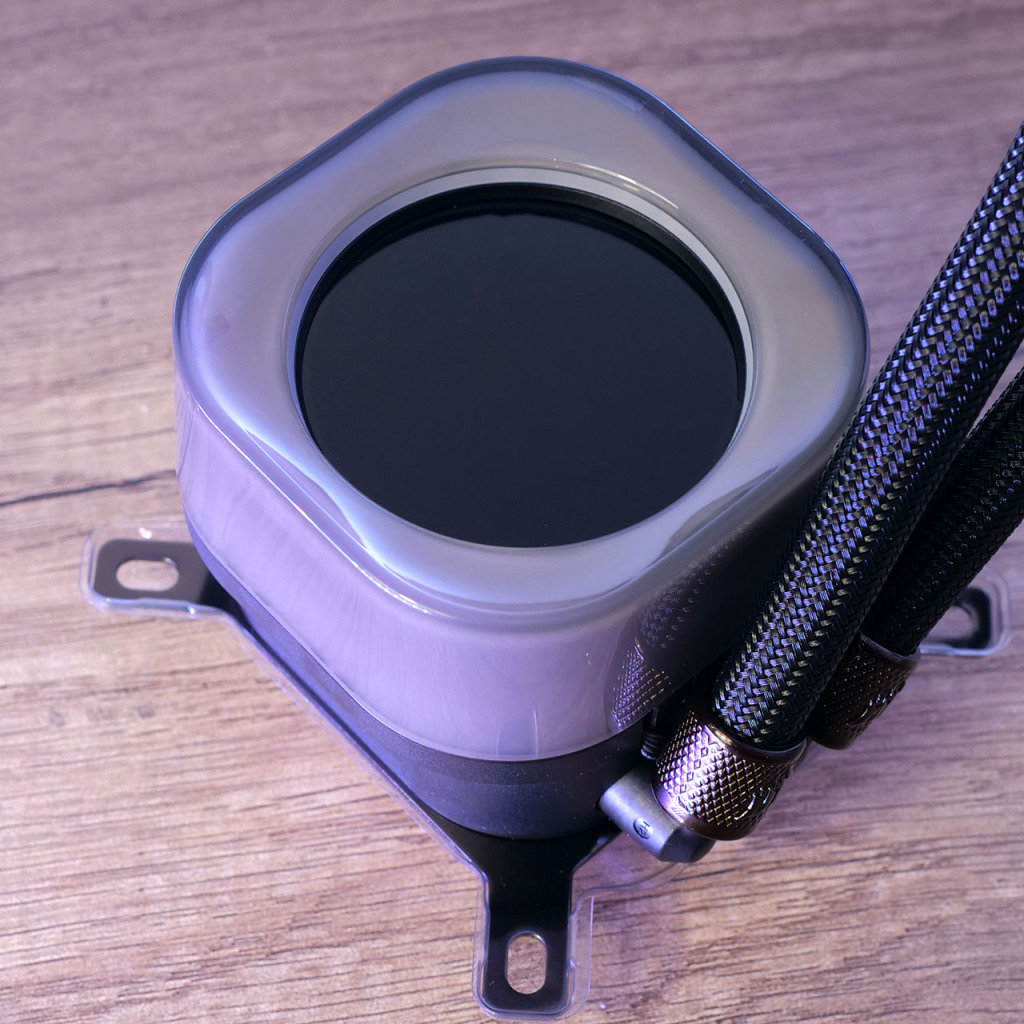

Un des atouts majeurs du iCUE Link H170i est son écran LCD IPS de forme ronde, qui est entouré d’un bandeau RGB et noyé dans un joli châssis rectangulaire translucide brillant. L’écran mesure 2,1 pouces de diagonale et présente une résolution de 480×480 pixels. Capable d’afficher jusqu’à 16,7 millions de couleurs avec une fréquence de rafraîchissement de 30 Hz et atteignant une luminosité de 600 cd/m², cet écran assure une excellente qualité d’affichage, caractérisée par une reproduction des couleurs vive et précise.

Le bloc a des dimensions de 75 mm de côté et une hauteur non spécifiée, avec une base de 56 x 56 mm, adaptée à tous les processeurs actuels. Les embouts à 90° sur le côté de la pompe, avec une finition chromée noire, cachent les câbles, car il n’y a pas de câble sortant du bloc. La base en cuivre est fixée par 8 vis cruciformes.

On remarque que la conception est pensée pour une intégration épurée, sans câbles visibles; tous les câbles sont routés sous les gaines des tuyaux menant au radiateur, ce qui contribue à une apparence très soignée et ordonnée une fois installée dans un système. Cela réduit également le désordre visuel souvent associé aux systèmes de refroidissement par liquide, offrant une installation plus propre et plus attrayante.

Le bloc arbore une esthétique moderne avec le nom « CORSAIR » sur un côté. L’autre côté montre la signature « //LINK », qui fait référence à la série.

Le iCUE Link H170i LCD est compatible avec les sockets Intel LGA-115x, LGA-1200, LGA-1700, LGA-2000, ainsi que les sockets AMD AM5 et AM4. Il n’est cependant pas compatible avec les plateformes HEDT d’AMD, due à des exigences spécifiques en termes de taille et de performance de refroidissement.

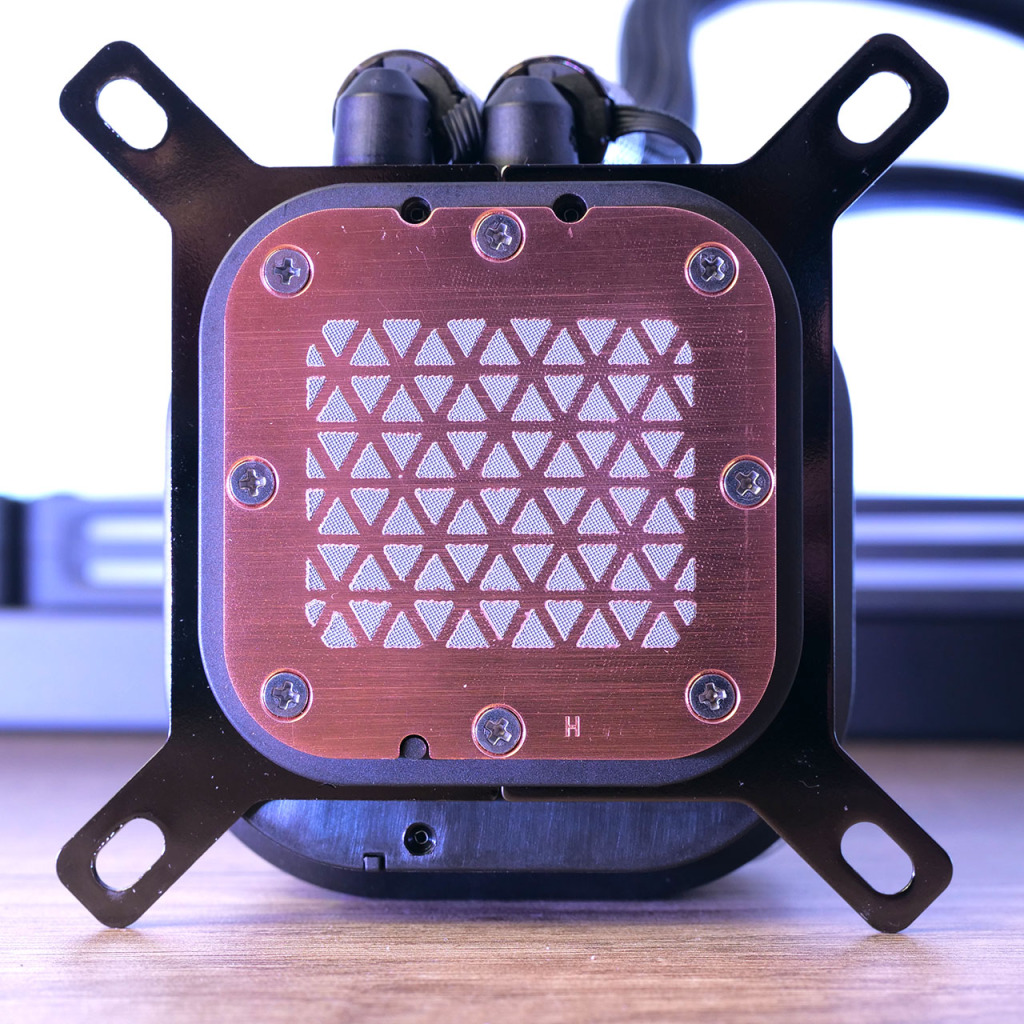

Il est également équipé de pâte thermique CORSAIR XTM70 préappliquée. L’état de finition de la plaque froide est convenable sur notre modèle, malgré la présence de légères marques d’usinage.

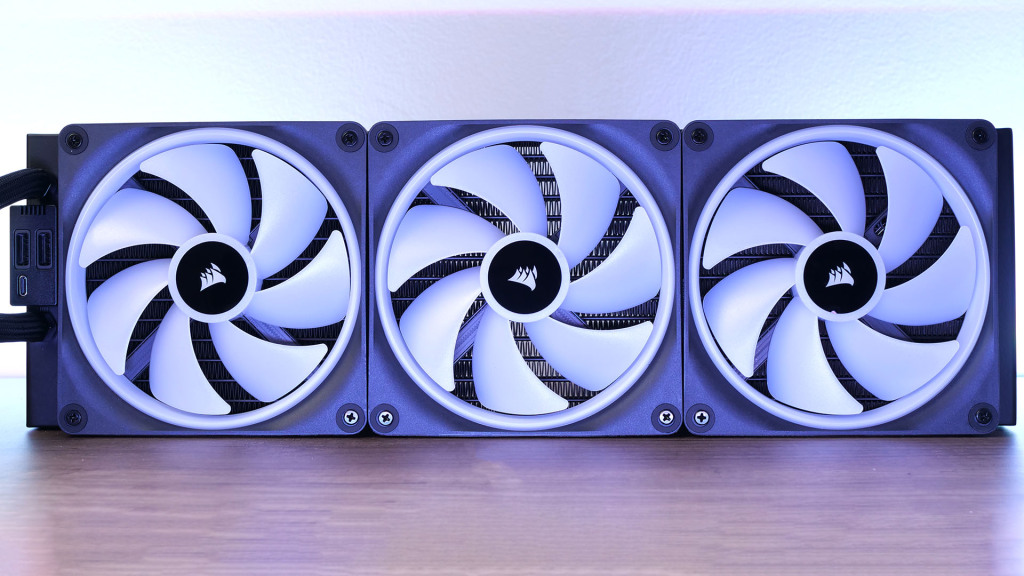

Ventilateurs

Le dernier modèle iCUE LINK H170i LCD de chez Corsair est doté de trois ventilateurs de 140 mm, les réputés QX14 RGB, déjà montés pour une installation simplifiée. Ils se distinguent par leur connexion LINK intégrée, qui se fait discrètement dans le cadre du ventilateur, évitant ainsi le désordre des câbles. Une interface sur le côté gauche facilite le branchement, renforcé par un support stabilisateur pour une fixation solide.

corsair icue link qx120 rgb detail assemblage

Ces ventilateurs s’appuient sur un roulement à dôme magnétique, une technologie éprouvée chez Corsair, minimisant le frottement et prolongeant la durée de vie du matériel tout en atténuant le bruit. Avec un cadre noir élégant et sept pales blanches translucides, le logo Corsair se détache fièrement au centre. Design et fonctionnalité vont de pair avec ces ventilateurs qui arborent un cadre carré robuste, équipé de silentblocs en caoutchouc pour réduire les vibrations.

Au niveau technique, le contrôle PWM assure une gestion précise de la vitesse de rotation, allant de 400 à 2000 tours par minute, produisant un débit d’air de 82,5 CFM et une pression statique de 3,5 mmH2O, témoignant d’une performance de refroidissement efficace.

Chaque ventilateur possède en plus son propre capteur de température inséré dans une des branches arrière. Il sera ainsi plus facile de contrôler la vitesse en fonction de la température.

corsair icue link ventilateutrd qx120 rgb sonde temperature

Chaque ventilateur brille de 34 LED RVB, réparties en deux zones d’éclairage distinctes, alimentées par un HUB dédié. Les modes d’éclairage, dont le mode Time Warp, offrent un spectacle lumineux en harmonie avec la vitesse du ventilateur grâce à un MCU spécifique qui synchronise le scintillement des LED.

corsair icue link ventilateutrd qx120 rgb cote

Des rainures doubles latérales embellissent le cadre, servant de fenêtre pour l’éclairage aRGB. De plus, les anneaux lumineux doubles ajoutent un effet visuel saisissant, visible de l’avant et de l’arrière.

Installation du CORSAIR iCUE LINK H170i LCD

Pour le test, nous avons opté pour notre plateforme Intel LGA 1700. Tout débute par la préparation de la carte mère. Il faut utiliser la plaque arrière qui est dédiée aux sockets Intel. Dans notre cas, pour le rendre compatible LGA 1700, il suffit de positionner les pas de vis aux extrémités de la plaque arrière. On débute par le positionnement de la plaque arrière. Dessus, il faut positionner les quatre entretoises dédiées au socket.

Nous pouvons désormais préparer le bloc pompe. Il suffit pour cela de visser les étriers du socket à l’aide des 4 vis dédiées. Comme nous sommes sur Intel, nous n’avons pas eu cette étape à réaliser. CORSAIR place de base les étriers pour Intel. D’origine la pâte thermique est déjà préappliquée, mais dans notre cas, nous avons appliqué notre pâte thermique. Puis nous positionnons le bloc pompe qui sera maintenu par 4 vis à main.

Au final, l’installation est vraiment très simple et grandement facilitée par les accessoires compatibles sur de nombreux sockets.

Branchement du iCUE LINK H170i LCD

Voici un résumé en trois étapes clés :

  1. Connexion au Hub du Système :
    • Utilisez le câble iCUE LINK de 135mm avec des connecteurs à 90° pour relier le ventilateur RGB QX au hub de distribution.
    • Branchez ensuite le câble iCUE LINK de 600mm et le câble USB Type-C dans le hub de distribution.
    • Connectez l’autre extrémité du câble iCUE LINK de 600mm à un port disponible sur le Hub du Système.

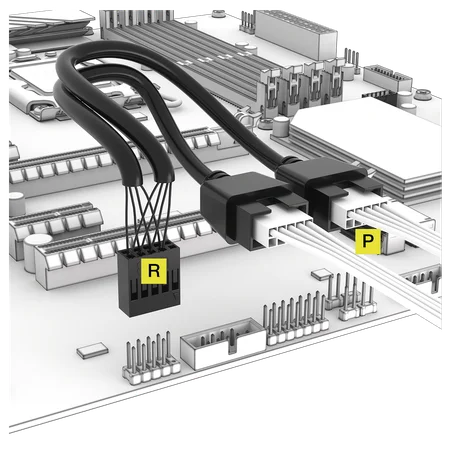

  2. Alimentation et Connexion USB :
    • Insérez le connecteur micro-fit à 6 broches dans le Hub du Système.
    • Connectez le connecteur PCIe à 6 broches à un câble d’alimentation PCIe dédié provenant de l’alimentation.
    • Branchez le câble micro USB dans le Hub du Système.
    • Utilisez un câble séparateur USB pour connecter les câbles USB à 9 broches du Hub du Système et de l’iCUE LINK LCD AIO à un header USB 2.0 sur la carte mère.

Consulter le guide complet disponible sur le site Corsair Explorer.

En outre, n’oubliez pas de lire notre article détaillé, « Revue Corsair iCUE LINK« , où nous explorons les divers aspects de cet écosystème, depuis la configuration jusqu’à l’impact sur les performances et l’esthétique de votre système.

Le LINK H170i LCD sous iCUE

Comme tout la plupart des composants Corsair, le LINK H170i LCD est pleinement compatible avec iCUE.

01 icue link h170i lcd
  • Configuration de l’éclairage: Le logiciel permet de personnaliser l’éclairage des ventilateurs et de l’anneau et d’autres périphériques iCUE LINK en organisant les dispositifs en tuiles sur l’écran d’accueil d’iCUE. Les utilisateurs peuvent ajuster l’ordre et l’orientation des ventilateurs, appliquer des effets lumineux prédéfinis ou personnalisés, et accéder à des modes exclusifs comme « Time Warp » pour les ventilateurs QX RGB.
02 icue link h170i lcd
  • Ecran: Le refroidisseur LINK H170i LCD, comme le H170i ELITE LCD XT que nous avons déjà testé, offre la possibilité d’afficher des animations d’écran originales, des images fixes, ou des GIFs, avec une limite de taille de fichier de 30 Mo.
04 icue link h170i lcd
  • Refroidissement: iCUE permet une personnalisation avancée du refroidissement, avec des réglages pour la pompe et les ventilateurs, y compris des modes de performance, équilibrés, silencieux et personnalisés. Les alertes configurables peuvent modifier le comportement du système en fonction des lectures de température.
05 icue link h170i lcd
  • Murals et éclairage dynamique dans le jeu: iCUE introduit « Murals » pour une personnalisation plus poussée de l’éclairage, en plus de supporter l’éclairage dynamique dans les jeux pris en charge. Les utilisateurs peuvent également télécharger et personnaliser des profils d’éclairage.

Paramètres de produit: Les utilisateurs peuvent vérifier et mettre à jour le firmware, ajuster la luminosité des LED et de l’écran LCD, et contrôler sa fréquence d’images et le sens d’affichage.


Protocole de test 2024

En 2024, une évolution du protocole est mise en œuvre, adoptant une approche innovante pour accroître le réalisme des tests et couvrir une gamme plus étendue de scénarios.

Config de test :

ComposantSpécifications
ProcesseurIntel Core i9-14900K Raptor Lake-s
Carte MèreAsus ROG Z790
MémoireDDR5 2 x 16 GB (modèle variable)
Pâte ThermiqueAlphacool APEX
StockageSSD PCIe 5.0 2 To
AlimentationM.RED MRR-1300AP
BoîtierOpen MasterFrame 700
Système d’ExploitationWindows 11 Professional 64-bit 23H2
SonomètreTesto 815

Présentation et explications

Notre nouveau protocole de test de refroidissement consiste à tester chaque refroidisseur à plusieurs niveaux de TDP sur une plateforme Intel LGA 1700 équipée d’un Core i9-14900K que nous avons testé iciNous allons probablement intégrer une plateforme AMD AM5, car les deux fabricants ont deux concepts différents.

Pour la mesure de consommation, nous faisons confiance au logiciel Intel XTU et AIDA64 qui sont arrivés à un point de fiabilité avancé notamment avec les processeurs modernes.

Il n’y aura plus tests de performance du refroidisseur à fréquence de base et en mode overclocking. Nous allons plutôt fixer des paliers TDP que nous avons fiabilisés par les tests en mettant tous les paramètres en manuel afin de s’assurer du même résultat à chaque fois.

Cela permet au processeur de fonctionner à un niveau de puissance contrôlé et nous permet d’effectuer des tests de performance qui montrent non seulement comment un refroidisseur devrait se comporter sur des processeurs d’entrée ou de milieu de gamme, mais aussi comment ces refroidisseurs se comporteront dans différentes charges de travail. Ces données peuvent être mises en corrélation avec des revues de processeurs, qui indiquent la consommation d’énergie par charge et la consommation moyenne dans différents tests, y compris les jeux, ce qui permet aux utilisateurs de mieux comprendre le niveau de refroidissement dont leur système a besoin.

Cette nouvelle méthode de test, conçue pour bénéficier à tous les utilisateurs, permet une évaluation plus pratique des refroidisseurs. L’utilisation d’un refroidisseur tour de 150 W lors d’un test d’overclocking peut entraîner des défaillances en raison de la chaleur excessive générée par le CPU overclocké, et peut être rejetée par beaucoup comme choix pour leur configuration. Cependant, ce scénario ne fournit pas une évaluation précise des performances globales du refroidisseur, car celui-ci n’a jamais été conçu pour gérer des charges thermiques aussi élevées. Par conséquent, l’évaluation des refroidisseurs à différents niveaux de TDP permet de mieux comprendre leur potentiel et bien les positionner dans des catégories précises.

Plus important encore, cette approche permet aux utilisateurs de sélectionner des refroidisseurs qui répondent exactement à leurs besoins, en évitant de choisir inutilement des solutions surdimensionnées. Par exemple, si l’utilisateur utilise son i9-14900K uniquement pour jouer, il peut partir sur un système de refroidissement moins imposant que si il l’utilisait pour faire du montage vidéo ou une autre utilisation intensive.

Profils de Consommation :

Des profils de consommation seront établis par palier de 50W, allant de 50W à 300W.

Ces profils prédéfinis sont réglés via Intel XTU et testés sous une charge FPU (Floating Point Unit) en utilisant Aida64. Cela nous permet de simuler des scénarios d’utilisation intensifs et de mesurer la performance du refroidissement sous différentes charges.

 Mesure du TDP Maximal :

La température maximale (Tjmax) des processeurs Intel, établie à 100 degrés (95° C pour AMD), constitue notre référence pour évaluer la capacité de dissipation thermique (TDP) du refroidisseur à l’étude. Grâce à Intel XTU et Aida64, nous mesurons la consommation maximale du processeur avant qu’il ne subisse du thermal throttling.

Cette méthode permet non seulement de vérifier le TDP maximal par rapport aux spécifications du fabricant, mais aussi de classifier le refroidisseur. Par exemple, si le Thermal throttling survient à 200w, il devient évident qu’un test à 250w serait superflu.

Tests de Température:

Les tests de température à vide consistent à laisser les systèmes inactifs pendant un certain temps et à prendre la température moyenne. Ensuite, nous effectuons des tests à une puissance cible spécifique, par intervalles de 50 watts, en commençant par 50 W, puis 100 W, 150 W, 200 W, 250 W, et 300. Nous utilisons le test de stress AIDA64 FPU, qui génère une charge cohérente et reproductible sur le processeur qui s’étend aux niveaux de puissance les plus élevés. Une fois que la température cesse d’augmenter et se stabilise, la température moyenne est enregistrée. Ce test est effectué trois fois pour garantir des résultats cohérents.

Le test de stress AIDA64 FPU est utilisé pour appliquer une charge aux processeurs, la cohérence globale de la charge de travail la rendant parfaite pour la comparaison à chacun des TDP cibles désignés. Une fois que la température s’est stabilisée et qu’elle n’augmente plus, elle est réinitialisée et le test se poursuit pendant 2 minutes, enregistrant la température moyenne pendant ce laps de temps. Ces tests sont effectués trois fois pour vérifier s’il y a des problèmes.

Pour les relevés de température sur la plateforme Z790 d’Intel, nous utilisons AIDA64 et nous relevons la sonde CPU Package lors de chaque test.

Ce test soumet le processeur à de très fortes contraintes. Tant sur le plan de la charge que sur le plan thermique. Il s’agit d’un test unique, dans le sens où peu d’autres tests de stress ou d’applications sont capables de pousser votre processeur aussi loin. Le Stress FPU utilise les instructions AVX, AVX2 et FMA ce qui donne un haut niveau de stress.

Quant à la température ambiante, elle est réglée à 22 °C (+-1) et est activement contrôlée par le BOSCH – Professional GIS 1000 C à plusieurs reprises.

Tests Acoustiques et de Vitesse des Ventilateurs :

Lorsque nous testons les refroidisseurs de processeur, le reste de notre système est complètement passif. Aucun ventilateur autre que ceux du refroidisseur de CPU ne fonctionne. Cela inclut également la carte graphique et le bloc d’alimentation. Ceci est possible grâce à l’utilisation d’une alimentation semi-passive et du mode no-fan de notre carte graphique. Ainsi, nous relevons uniquement les nuisances sonores du refroidisseur du processeur.

Les niveaux de bruit des refroidisseurs présentés ont été mesurés à 20 cm. Nous avons également élargi les tests de bruit pour inclure des réglages PWM de 25%, 50%, 75% et 100%. Nous utilisons toujours notre sonomètre Testo 815 calibré.

Nuisances sonores normalisées

Dans le nouveau protocole nous continuons à faire un relevé avec des nuisances sonores normalisées. C’est-à-dire que nous allons tester tous les refroidisseurs à un niveau sonore fixé à 45 dBA. À ce niveau de bruit, à savoir 45 dB(A) à 20 cm, un refroidisseur peut être considéré comme discret ou silencieux pour la majorité des utilisateurs.

Quand nous testons les réglages PWM de 25 %, 50 %, 75 % et 100 %, nous enregistrons également la vitesse du ventilateur du refroidisseur. Le but est de donner un point de référence direct à partir duquel les mesures de dBA ont été obtenues.


Résultats des tests : iCUE LINK H170i LCD

icue link h170i lcd z790 apex encore config

Pendant nos tests, la pompe fonctionne à plein régime, soit 100 %. Sa vitesse de rotation atteint alors les 2 840 tours par minute.

Performances thermiques à vitesse Maximale

Avec les ventilateurs QX 140 RGB à leur vitesse maximale de 2000 RPM, le système de refroidissement iCUE LINK H170i LCD offre d’excellentes performances thermiques, même sous de fortes charges. Malgré un niveau sonore prononcé proche des 60 dB, la capacité de refroidissement reste élevée, gérant efficacement la chaleur jusqu’à un seuil critique où le thermal throttling se déclenche à 340 watts.

Lorsque les ventilateurs tournent à leur vitesse maximale (2000 RPM), les performances thermiques sont au somment. À 50 watts, la température est maintenue autour de 31°C. Avec une augmentation progressive de la charge, les températures mesurées sont de 42,8°C à 100 watts, de 53,5°C à 150 watts, et de 66,1°C à 200 watts, indiquant une gestion thermique encore efficace. À 250 watts, la température atteint 80,9°C, et à 300 watts, elle est à 93°C, juste en dessous du point de thermal throttling qui, dans ce scénario, est à 340 watts avec une température de 100°C.

Performances thermiques nuisances sonores normalisées à 45 dB(A)

Diminuer le bruit ambiant de 15 dB(A) affecte légèrement l’efficacité du refroidisseur iCUE LINK H170i LCD, toutefois, il conserve une performance de refroidissement très solide à un seuil sonore de 45 dB(A). Dans cet environnement acoustique réduit, le processeur reste à une température confortable de 32,6°C sous une charge de 50 watts et la gestion thermique est efficace jusqu’à 100 watts avec une température de 44,6°C. Lorsque la charge monte à 150 watts, on observe une température de 56°C, et à 200 watts, elle augmente à 71,3°C.

Avec une charge de 250 watts, la température s’élève à 87,5°C, un niveau supérieur mais toujours dans les limites acceptables pour des hautes performances. En augmentant la charge à 300 watts, la température grimpe rapidement de 13 degrés, atteignant 98,1°C, se rapprochant dangereusement du point où le processeur commence à limiter sa performance pour éviter une surchauffe, point connu sous le nom de thermal throttling, qui se produit à 328 watts à une température critique de 100°C.

En comparant les températures à chaque palier de charge entre les scénarios à plein régime et à un niveau sonore de 45 dB(A) :

  • À 50 watts, l’écart est de 1.6°C.
  • À 100 watts, il est de 1.8°C.
  • À 150 watts, l’écart monte à 2.5°C.
  • À 200 watts, il s’élève à 5.2°C.
  • À 250 watts, on note un écart plus marqué de 6.6°C.
  • À 300 watts, l’écart reste notable à 5.1°C.

Ces observations montrent logiquement que le refroidissement est plus performant à plein régime, bien que plus bruyant, mais reste compétent même lorsque le niveau sonore est réduit pour un meilleur confort acoustique.

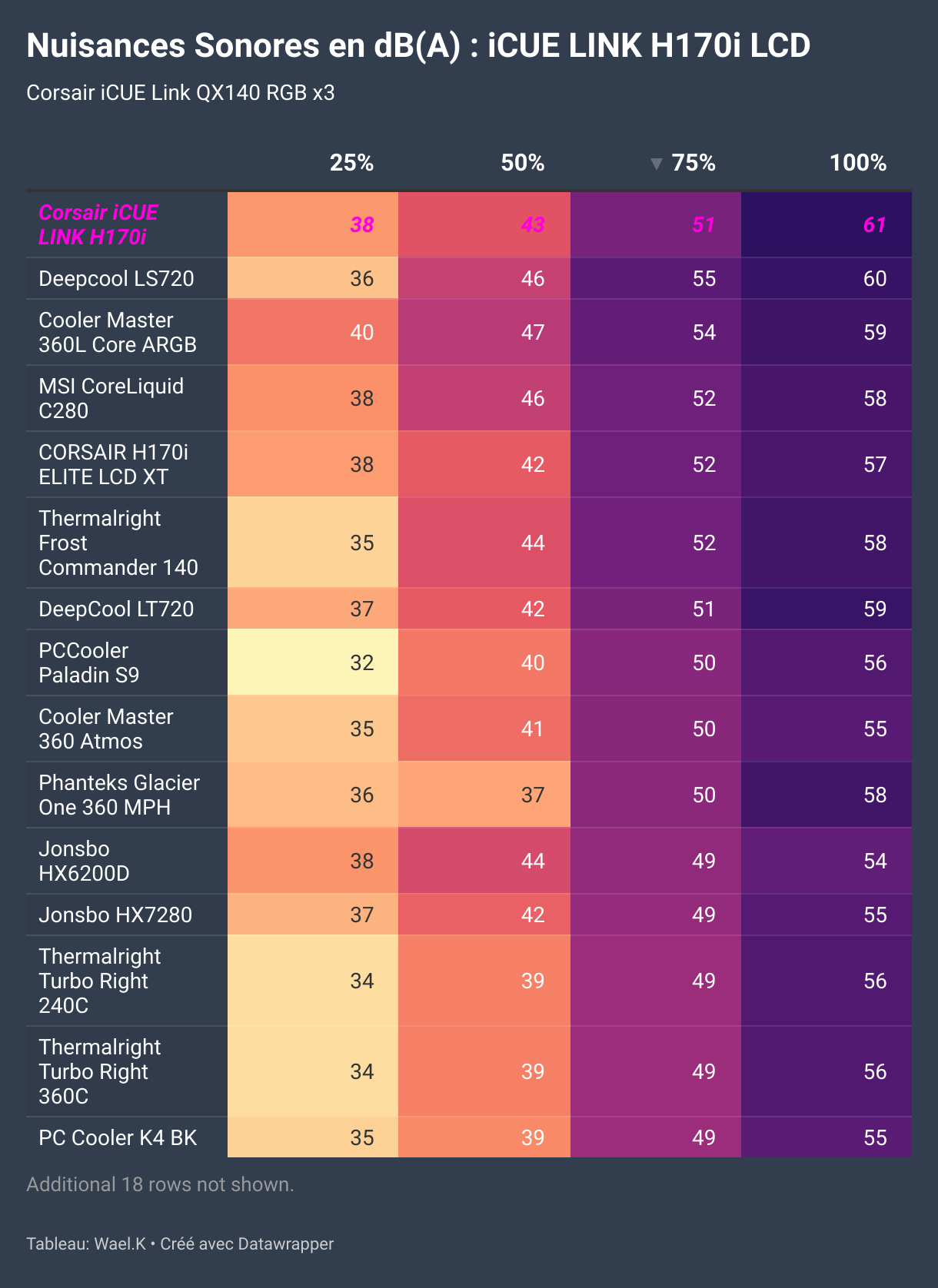

Vitesse des ventilateurs & Nuisances sonores

Pour la vitesse des ventilateurs :

  • À faible charge (25%), les ventilateurs tournent lentement à 500 tours par minute (RPM), ce qui est suffisant pour un fonctionnement basique et silencieux.
  • À charge moyenne (50%), ils doublent de vitesse pour atteindre 1000 RPM, ce qui indique un refroidissement plus actif pour garder le processeur au frais sous une charge de travail modérée.
  • À charge élevée (75%), la vitesse s’accroît encore pour atteindre 1518 RPM, signifiant que le système travaille plus fort pour dissiper la chaleur.
  • En pleine charge (100%), les ventilateurs fonctionnent à leur maximum à 2000 RPM, offrant le refroidissement le plus intense.

  • À 25% de la vitesse, le bruit est bas à 38 dB(A), comparable au bruit ambiant d’une bibliothèque calme.
  • À 50%, le bruit augmente légèrement à 43 dB(A), toujours dans une gamme acceptable pour la plupart des environnements.
  • À 75% de la vitesse, le bruit monte à 51 dB(A), ce qui commence à être notable et pourrait gêner dans un environnement très calme.
  • À pleine vitesse (100%), le niveau de bruit atteint 61 dB(A), ce qui peut être comparé au bruit d’une conversation en personne et pourrait être considéré comme perturbant, surtout si vous êtes sensible au bruit ou si vous avez besoin de silence pour vous concentrer.

En résumé, plus vous poussez le système de refroidissement (en augmentant la vitesse des ventilateurs), mieux il refroidira votre processeur, mais cela se fera au détriment d’un environnement plus bruyant. Il est donc important de trouver un juste milieu qui offre un refroidissement adéquat tout en maintenant un niveau de bruit confortable pour votre situation.

Conclusion

cover icue link h170i lcd
[Test] CORSAIR iCUE LINK H170i LCD : Le Géant du Watercooling AIO
Conclusion

Le H170i LCD domine la gamme des AIO Corsair, conjuguant prouesses techniques et personnalisation poussée. Son écran LCD 2,1" personnalisable et ses ventilateurs QX140 RGB hypnotiques subliment votre configuration. L'intégration iCUE LINK orchestre quant à elle la synchronisation parfaite de votre écosystème, pour des performances et une esthétique maîtrisées.

Sa performance thermique, conforme aux standards rigoureux d'un produit de cette envergure, assure un refroidissement efficace sous forte sollicitation, s'adaptant aux sockets récents pour une durabilité accrue, le tout sous le sceau d'une garantie de six ans. Sa capacité à dissiper la chaleur tout en conservant un profil acoustique modéré est une réalisation technique notable, particulièrement appréciée dans les environnements où le silence est d'or.

Le radiateur de 420 mm, couplé à une pompe CoolIT, offre une performance solie. Les ventilateurs se distinguent par leur pression statique améliorée, une avancée majeure pour les passionnés de performance.

Cependant, son encombrement significatif et son prix, dépassant celui de nombreux CPU, positionnent le H170i LCD dans une catégorie spéciale, privilégiée par les utilisateurs avec des configurations avancées et des boîtiers spacieux.

En conclusion, le CORSAIR iCUE LINK H170i LCD est un investissement stratégique pour les puristes exigeant un refroidissement de pointe et une personnalisation poussée. Il s'adresse à une niche d'aficionados prêts à accommoder sa stature et à investir dans un refroidissement qui ne fait aucun compromis sur la qualité et l'esthétique.

Qualité / Finition
9.5
Performances de refroidissement
9.5
Nuisances sonores
7.5
Rapport Performance / Silence
9
Prix
6.5
Note des lecteurs0 Note
0
Points forts
Performances solides
Ecosystème Link
Rapport Performance / Silence
Points faibles
Prix élevé
Bruit élevé à plein régime
8.4
