[Test] ASUS ROG STRIX B650E-F GAMING WIFI

ASUS ROG STRIX B650E-F GAMING WIFI : Les Détails

ASUS a opté pour une esthétique à dominante noire, comme toujours avec les cartes Strix, avec des patterns gris clair sur le PCB et des touches de pink pour le contraste visuel. Dotée d’un bouclier d’entrée/sortie intégré, la carte se distingue par ses nombreux slogans et inscriptions liées à la série.

Le dissipateur thermique du chipset comporte même deux lignes de texte qui parlent de « véritable innovation en matière de jeu ». Pour rehausser le look de la carte, ASUS a ajouté des LED RGB dans le cache de l’interface d’entrée/sortie intégrée. La ASUS ROG STRIX B650E-F GAMING WIFI comprend également des dissipateurs thermiques pour les trois emplacements M.2.

Pas de plaque à l’arrière, mais nous avons droit à des lettres et des images liées au rétro gaming. C’est dans l’esprit d’ASUS ROG gaming, mais une fois la ASUS ROG STRIX B650E-F GAMING WIFI en place, nous ne pourrons plus profiter de ces visuels.

ASUS ROG STRIX B650E-F GAMING WIFI : Socket AM5

Le socket AM5 se distingue de son prédécesseur en déplaçant les pins du processeur vers le socket lui-même, adoptant ainsi une configuration appelée LGA (Land Grid Array) 1718. Cette conception offre plusieurs avantages, notamment une meilleure intégrité des contacts, une facilité d’installation et de maintenance accrue, ainsi qu’une compatibilité avec les futurs processeurs AMD.

L’un des points forts du socket AM5 est sa compatibilité avec la mémoire DDR5. Cette technologie de mémoire de nouvelle génération offre des performances accrues, une bande passante plus élevée et une consommation d’énergie optimisée. Les utilisateurs pourront bénéficier de vitesses de transfert de données plus rapides, d’une capacité accrue et d’une amélioration globale des performances du système.

Le socket AM5 introduit une évolution significative en termes de connectivité avec ses 28 voies PCIe Gen 5. Cette nouvelle norme offre une bande passante considérablement plus élevée pour les périphériques et les cartes d’extension, permettant des transferts de données ultrarapides et une prise en charge des dernières technologies, telles que les cartes graphiques haut de gamme, les SSD NVMe rapides, les cartes réseau et bien plus encore.

Le socket AM5 est accompagné d’une plate-forme d’E/S améliorée, offrant une plus grande variété de ports USB 3.2 à 20 Gbps. Cette augmentation de la vitesse de transfert permet des échanges de données plus rapides avec des périphériques externes tels que les disques durs externes, les clés USB et les périphériques de stockage.

Pour mémoire, voici les spécifications des processeurs pour PC de bureau AMD Ryzen 7000 X, non-X et X3D ( lancement fin février 2023) :

ASUS ROG STRIX B650E-F GAMING WIFI : Chipset

Contrairement au chipset B550, qui a été conçu par AMD, les chipsets de la série 600 sont entièrement sous-traités à ASMedia. Trois configurations sont attendues pour le chipset de la série 600 connu sous le nom de Promontory

• Haut de gamme : X670,
• Moyenne gamme : B650,
• Bas de gamme : A620.

Le X670 se compose de deux puces B650 en série, tandis que le A620 est une puce B650 réduite. De plus, il existe des variantes « E » (Extreme) des puces X670 et B650 :

• X670E/B650E = PCIe 5.0 sur un port 16x ET PCIe 5.0 M2

• X670/B650 = PCIe 5.0 sur un port 16x OU PCIe 5.0 M2

Les deux sont similaires en ce qui concerne les E/S en aval, mais les versions E offrent le PCIe Gen 5 en plus du NVMe Gen 5 attaché au CPU, tandis que les versions non E offrent uniquement le Gen 5 sur l’emplacement M.2 NVMe attaché au CPU, mais pas le PCIe (qui reste en Gen 4). L’absence de PCIe Gen 5 réduit considérablement les coûts des cartes mères, car les concepteurs économiseraient à la fois sur les convertisseurs Gen 5 et sur les exigences de câblage élevées pour éviter les interférences des signaux.

Les B650E et B650 communiquent avec le SoC via PCI-Express 4.0 x4, et câblent 8x PCIe Gen 4 en aval, et jusqu’à 4x PCIe Gen 3 en aval. Vous obtenez la moitié du nombre de ports USB SuperSpeed et Sata que le X670/E.

ASUS ROG STRIX B650E-F GAMING WIFI : Etages d’alimentation

La conception de l’architecture d’alimentation de la ASUS ROG STRIX B650E-F GAMING WIFI comprend 12 + 2 étages d’alimentation qui fournissent un courant amplement suffisant pour alimenter les processeurs AMD Ryzen de la série 7000 dans n’importe quelle charge de travail avec facilité.

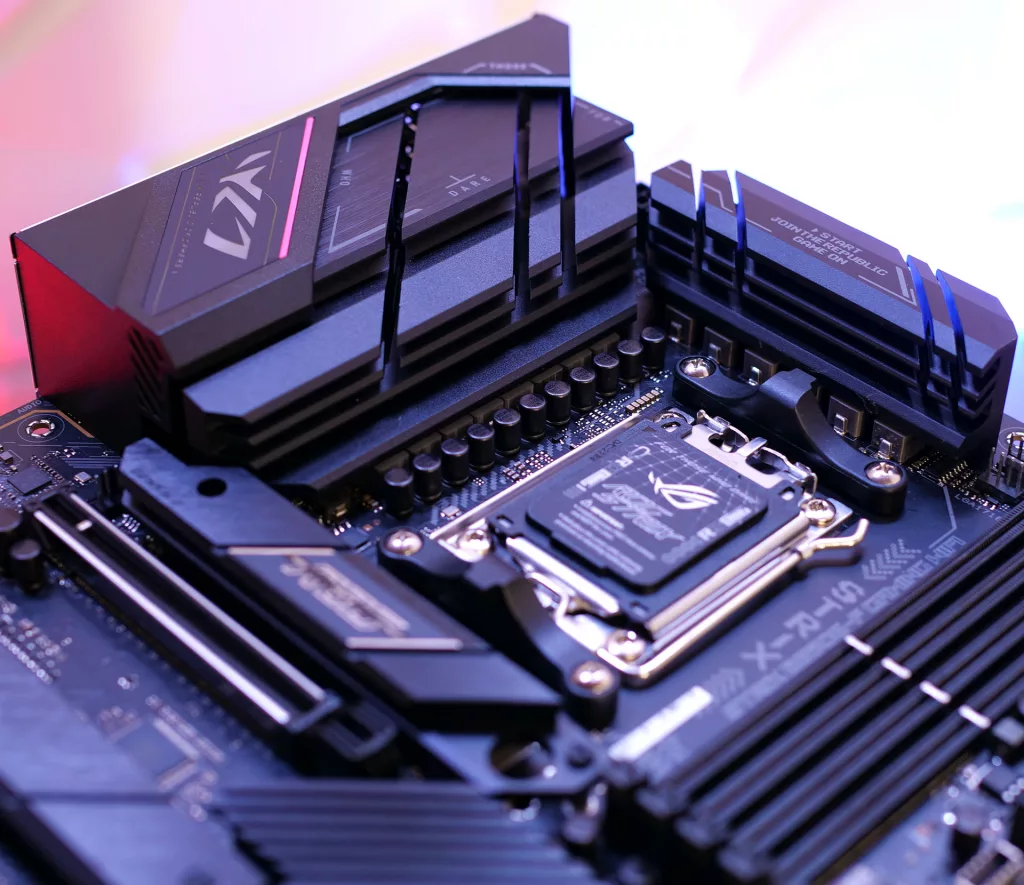

Le refroidissement de cette zone est assuré par deux dissipateurs VRM, dont l’un s’étend sous le cache E/S. Ils offrent une surface et une masse suffisantes pour répondre aux besoins en puissance des processeurs AMD Ryzen™ de la série 7000 à haute performance. De plus ASUS utilise des pads thermiques à haute conductivité et de haute qualité entre les étages d’alimentation et les dissipateurs, contribuant à améliorer le transfert de chaleur et à réduire les températures de fonctionnement des VRM.

Pour la partie VRM de la ASUS ROG STRIX B650E-F GAMING WIFI, nous avons donc 14 phases dont 12 sont dédiées à l’alimentation du processeur. Ce sont des puces Sic 659 pouvant fournir jusqu’à 80A chacune pour le Vcore, tandis que les 2 phases restantes sont dédiées au VSOC.

Les bobines d’alliage de haute qualité et les capacités durables sont conçues pour résister aux températures extrêmes, permettant des performances qui dépassent les normes de l’industrie. Ces composants robustes garantissent une stabilité exceptionnelle du système, même dans des conditions exigeantes.

La ASUS ROG STRIX B650E-F GAMING WIFI est bâtie sur circuit imprimé à huit couches permettant une dissipation rapide de la chaleur autour des régulateurs de tension, améliorant ainsi la stabilité globale du système et offrant au processeur davantage de marge d’overclocking. Cette conception assure un fonctionnement fiable et une performance optimale, même lors de l’utilisation de fréquences plus élevées pour le processeur. Pour alimenter tout cela, deux connecteurs d’alimentation de 8+4 broches seront utilisés.

ASUS ROG STRIX B650E-F GAMING WIFI : DDR5 ( AEMP, DOCP)

La ROG STRIX B650E-F GAMING WIFI prend en charge la mémoire DDR5 (AEMP, DOCP). Les kits DDR5 haut de gamme ont été validés jusqu’à 6400 MT/s sur cette carte. De plus, la Strix B650E-F est prête à accueillir des kits de mémoire de qualité supérieure grâce à la prise en charge des profils AMD EXtended Profiles for Overclocking (EXPO).

D’ailleurs, nous avons testé quelques kits EXPO sur le site tel quel : [Test] G.SKILL Trident Z5 Neo RGB DDR5-6000 C30 AMD EXPO et Test CORSAIR DOMINATOR PLATINUM RGB DDR5 Certifié AMD EXPO

Les utilisateurs expérimentés peuvent encore améliorer les performances en ajustant les nombreux paramètres disponibles dans l’UEFI.

AEMP & D.O.C.P

Pour chaque kit supporté par l’AEMP, deux options sont présentées : une avec des timings plus serrés, et une autre avec des fréquences poussées au maximum – parfois même jusqu’à DDR5-6400.

Les paramètres haute performance pour les kits DDR5 qui ne sont pas encore pris en charge par l’AMD EXPO, mais qui ont été validés pour les cartes ROG portent le nom de Direct Overclock Profille (D.O.C.P.). Ces DIMM sont déverrouillés par PMIC et peuvent être poussés à des fréquences encore plus élevées ou à des timings plus serrés par un réglage manuel.

De plus, les ingénieurs ROG ont facilité la tâche aux utilisateurs en intégrant des profils d’OC RAM full custom, paramétrés de A à Z.

ASUS ROG STRIX B650E-F GAMING WIFI : Ports PCIe & Stockage

La carte intègre un port PCI-e 5.0 contrairement à la B650. Dans l’ensemble nous retrouvons les emplacements d’extension suivants :

• 1 x PCIe 5.0 x16 SafeSlot (fonctionne à x16),
• 1 x PCIe 4.0 x16 (fonctionne à x4),
• 2 x PCIe 4.0 x1.

En termes de stockage, la carte est dotée de 3 ports M.2, dont 1 qui est rattaché au processeur et qui supporte la norme Pcie 5.0 :

• 1 x M.2 2280 (PCIe 5.0 x4),
• 1 x M.2 22110 (PCIe 4.0 x4),
• 1 x M.2 22110 (PCIe 4.0 x4).

Concernant les ports SATA III, ASUS les a positionnés à droite de la zone du chipset avec un total de 4 ports. C’est le nombre maximal possible actuellement sur le chipset B650, comparé aux 8 ports disponibles sur le X670.

ASUS ROG STRIX B650E-F GAMING WIFI : Réseaux

Intel Ethernet 2.5G

Les jeux à faible latence, les transferts de fichiers rapides et le streaming vidéo haute résolution font partie des nombreux avantages de l’Ethernet Intel® 2,5 Gb/s intégré.

 Wi-Fi 6

La Carte est dotée de la technologie WiFi 6E qui tire parti du spectre nouvellement disponible dans la bande des 6 GHz pour fournir jusqu’à sept canaux de 160 MHz pour un débit ultra-rapide et de meilleures performances dans les environnements sans fil denses.

ASUS ROG STRIX B650E-F GAMING WIFI : Audio

Le matériel audio de cette génération a été mis à niveau avec le codec SupremeFX ALC4080. Celui-ci est complété par l’amplificateur Savitech SV3H712. En passant à un système d’amplificateur unique, les interférences de signal sont ainsi réduites.

Le circuit Savitech améliore la qualité sonore en réduisant la distorsion harmonique et le bruit. En résultat, une expérience auditive immersive est offerte, avec une sortie de ligne ayant un rapport signal/bruit (SNR) de 120 dB et une entrée de ligne de 113 dB. Le son Surround 7.1 est pris en charge avec des résolutions audio allant jusqu’à 32 bits/384 kHz.

Le système audio intègre également la suite Sonic, DTS® Sound Unbound et la technologie Two-Way AI Noise Cancelation, permettant ainsi une expérience audio exceptionnelle et une annulation du bruit efficace à deux voies.

ASUS ROG STRIX B650E-F GAMING WIFI : Connectivité USB

Pour ce qui est des ports USB internes, notre carte est dotée d’un connecteur interne USB 3.2 Gen 2 qui prend en charge le format USB Type-C, offrant une vitesse de transfert impressionnante ainsi qu’un connecteur interne USB 3.2 Gen 1, vous bénéficiez également de deux ports USB 3.2 Gen 1 supplémentaires en façade, permettant la connexion de périphériques à haute vitesse.

La carte mère dispose également de deux connecteurs USB 2.0 qui prennent en charge jusqu’à quatre ports USB 2.0 supplémentaires. Ces connecteurs internes offrent une flexibilité maximale pour connecter et étendre votre configuration, vous permettant de profiter pleinement de vos périphériques et accessoires.

Sur le bas de la carte, ASUS a placé deux connecteurs USB 2.0 (Compatible avec 2 x ports USB 3.2 Gen 1) ainsi qu’un Connecteur Thunderbolt.

ASUS ROG STRIX B650E-F GAMING WIFI : Gestion refroidissement

Avec pas moins de 7 prises PWM/DC dotées d’un circuit de détection qui sélectionne automatiquement le mode de régulation de tension approprié, la ROG STRIX B650E-F GAMING WIFI offre un contrôle complet du système de refroidissement via le logiciel Fan Xpert ou l’UEFI.

ASUS ROG STRIX B650E-F GAMING WIFI : Panneau E/S

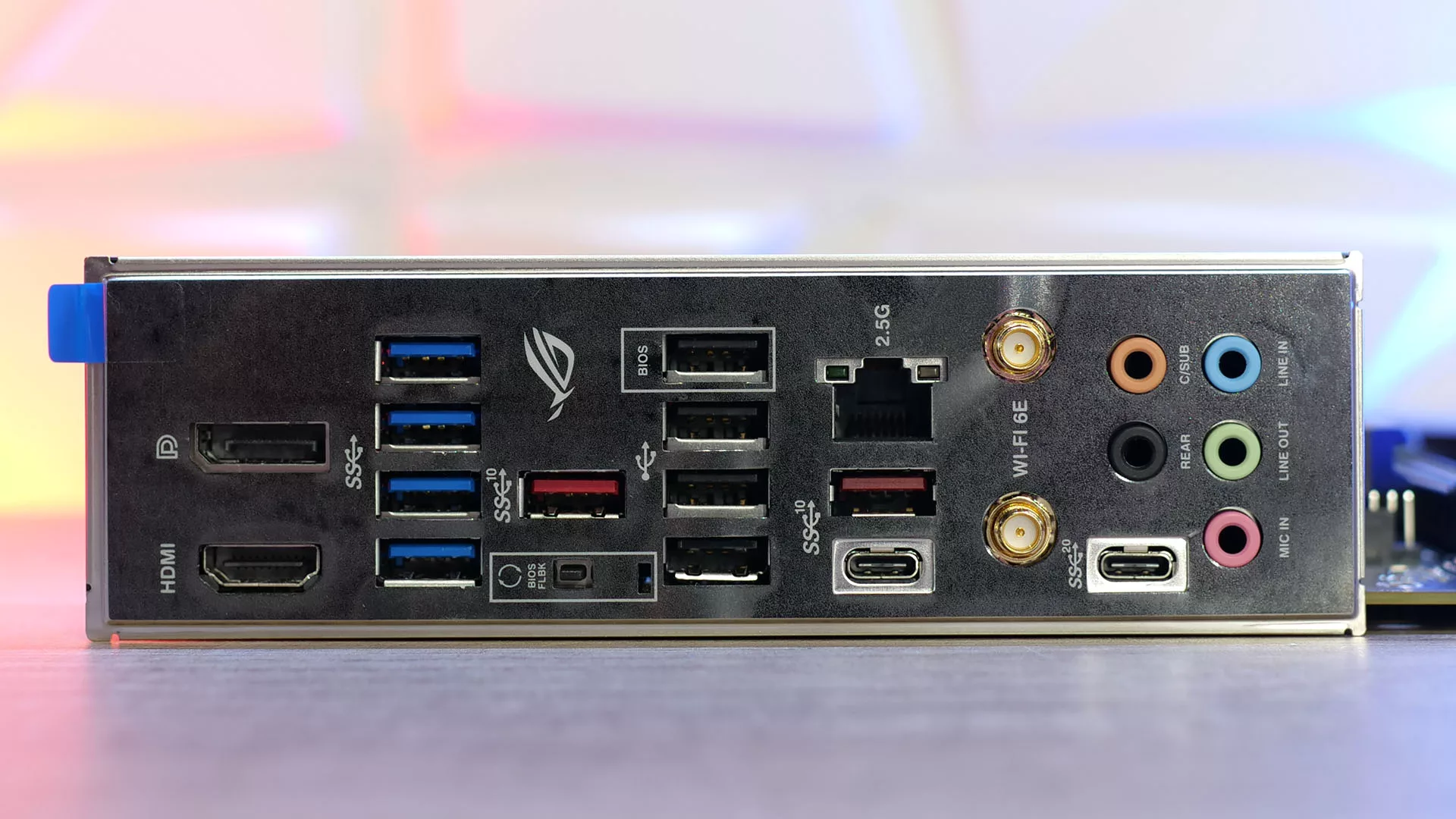

Le panneau E/S comporte un grand nombre de ports de différents types. On retrouve notamment :

• 1 x USB 3.2 Gen 2×2 port (1 x USB Type-C^®),
• 3 x USB 3.2 Gen 2 ports (2 x Type-A + 1 x USB Type-C^®),
• 4 x USB 3.2 Gen 1 ports (4 x Type-A),
• 4 x USB 2.0 ports (4 x Type-A),
• 1 x DisplayPort,
• 1 x HDMI,
• 1 x Module Wi-Fi,
• 1 x port Ethernet Intel I225-V 2.5Gb,
• 5 x Audio jacks,
• 1 x bouton BIOS FlashBack.


ASUS ROG STRIX B650E-F GAMING WIFI : Installation facile

La carte mère ROG STRIX B650-F place l’accent sur la convivialité en matière de montage (DIY). Ainsi, avec le M.2 Q-Latch, il est facile d’installer et de retirer les SSD M.2 sans avoir besoin d’outils supplémentaires, simplifiant ainsi le processus de mise à niveau du stockage.

De plus, le PCIe Slot Q-Release permet un retrait et une installation rapides des cartes d’extension PCIe, offrant ainsi une flexibilité maximale lors de l’ajout et retrait de cartes. Votre carte graphique sera retirée de son emplacement en une seule pression, sans avoir à tâtonner ou à utiliser vos petits doigts.

La présence du PCIe 5.0 SafeSlot assure une fixation robuste des cartes graphiques haut de gamme, garantissant ainsi leur stabilité et leur sécurité.

Enfin, le prémontage du blindage I/O shield facilite grandement l’installation de la carte mère dans votre boîtier, évitant ainsi les tracas et vous permettant de vous concentrer sur les autres aspects de votre projet DIY. Avec ces fonctionnalités conviviales, la ROG STRIX B650-F rend le processus de construction de votre propre système informatique plus accessible, plus pratique et plus gratifiant.
