Enthoo Luxe 2 719 : Présentation de l’intérieur

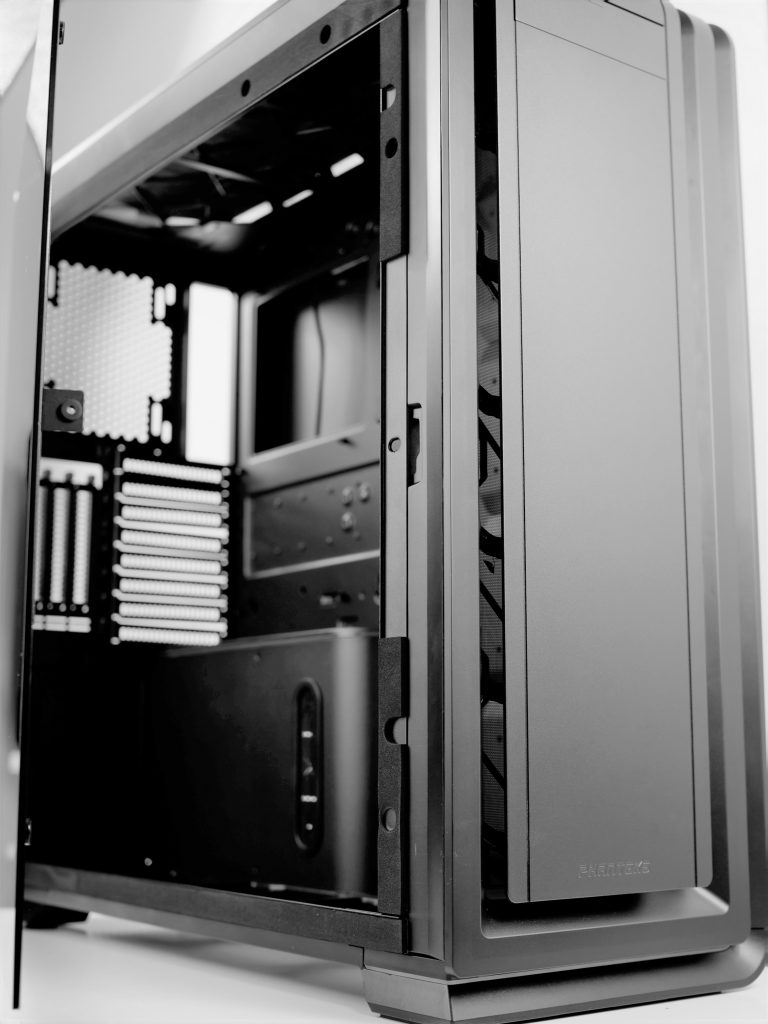

Pour accéder à l’intérieur du boitier coté panneau en verre, rien de plus simple, aucune vis à enlever : il s’ouvre de la même manière qu’une porte. En effet celui-ci est fixé sur charnières à l’arrière et est doté d’une fermeture magnétique à l’avant.
Nb : Vous avez la possibilité de bloquer ce panneau à l’aide d’une vise à main (emplacement sous le panneau avant).

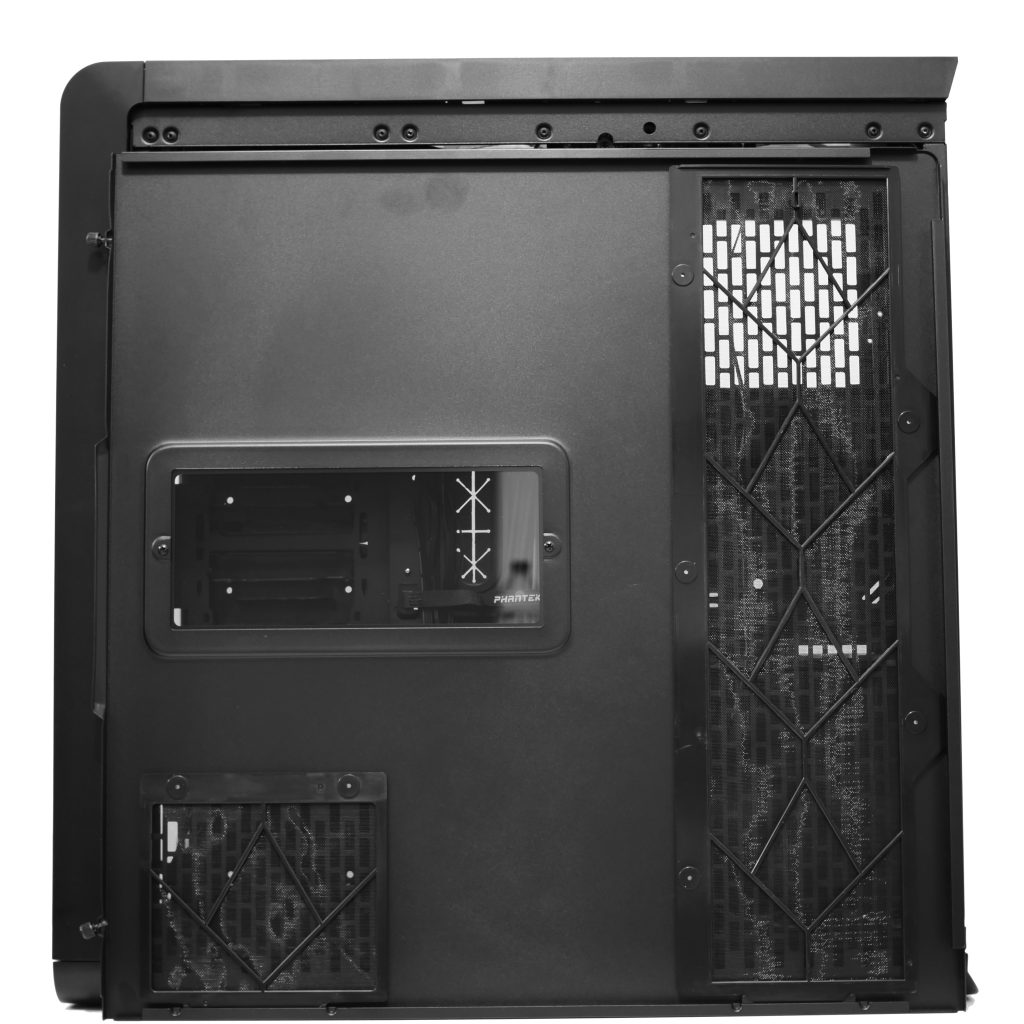

Pour le panneau arrière, nous sommes sur une ouverture classique, qui se fait en dévissant les deux vis à main à l’arrière. Celui-ci est animé par une petite fenêtre en verre qui donne la visibilité sur 3 emplacements disques 2.5’’. On retrouve également deux ouvertures équipées de filtres anti-poussière. Le premier est au niveau de l’alimentation (prise d’air frais), et le deuxième est situé à gauche et couvre toute la hauteur.

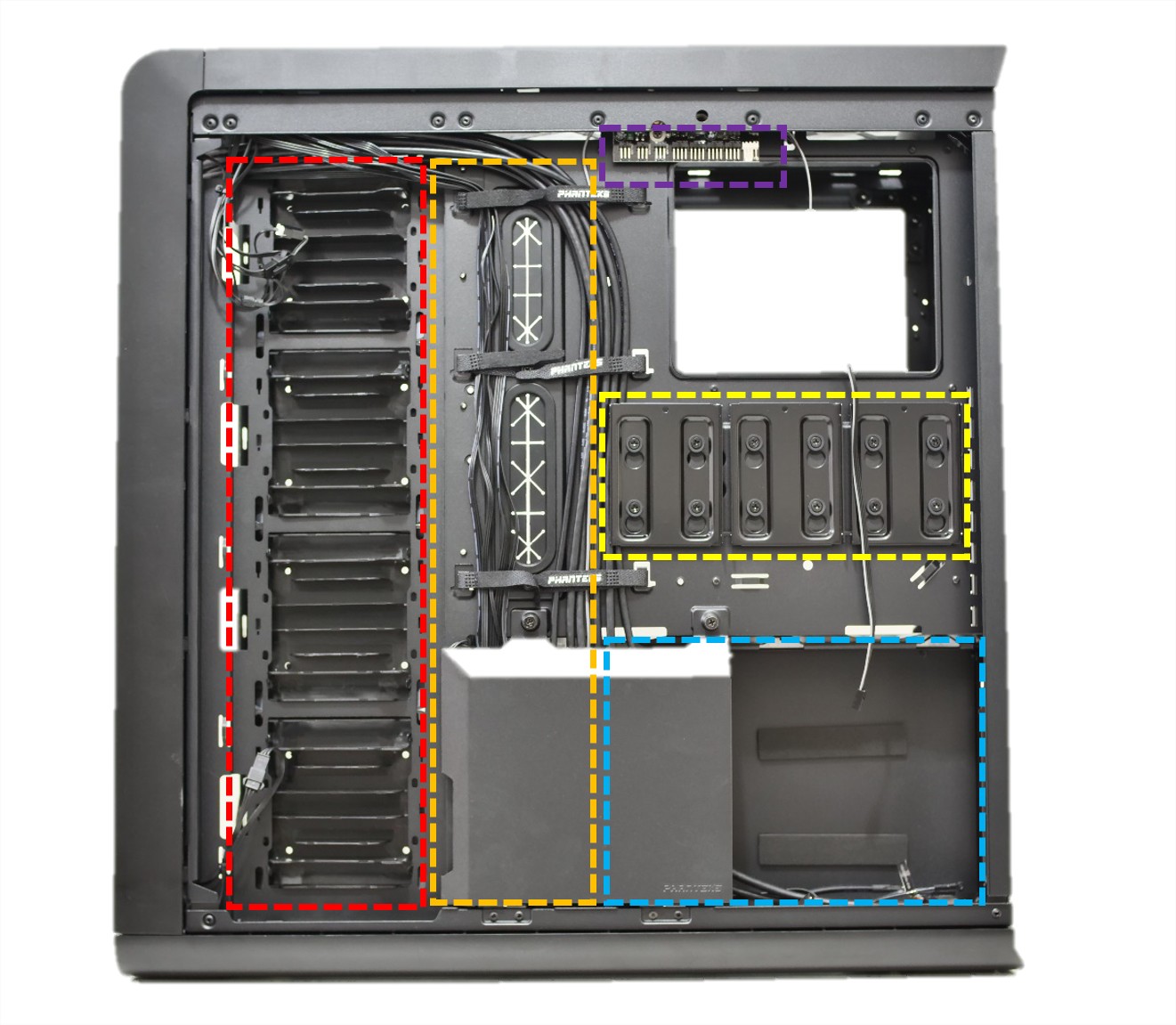

Pour décrire l’intérieur de ce boîtier, la tâche ne va pas être facile. En effet, le *pahnteks Enthoo Luxe 2 719 est gorgé de détails et propose de multiples choix pour l’installation. Pour cela nous allons essayer de simplifier la présentation en utilisant des traits de délimitation colorés sur les photos afin de pointer les différentes zone .
Derrière le plateau de la carte mère nous avons plusieurs zones, tout d’abord à gauche, sur toute la hauteur (zone rouge), Phanteks a prévu un support polyvalent. Par défaut, nous trouvons 4 supports pour disque 2.5’’ (fixation sans outils). En enlevant ces supports, nous retrouvons la possibilité de fixer, 8 Racks HDD 3.5 ‘’ (dont 4 fournis dans le bundle), 4 ventilateurs 120mm, ou bien un radiateur watercooling de 480mm.
Au milieu (zone orange), se trouve le chemin de câbles principal, avec deux larges passe-câbles en caoutchouc et 3 serre-câbles en velcro portant le logo Phanteks. En bas de cette zone nous avons un cache métallique fixé à l’aide de deux vis à main, assez pratique pour soigner le cable management.
Toujours au milieu mais plus à droite, nous avons 3 supports SSD 2.5’’ qui profitent de l’ouverture en verre décrite précédemment.

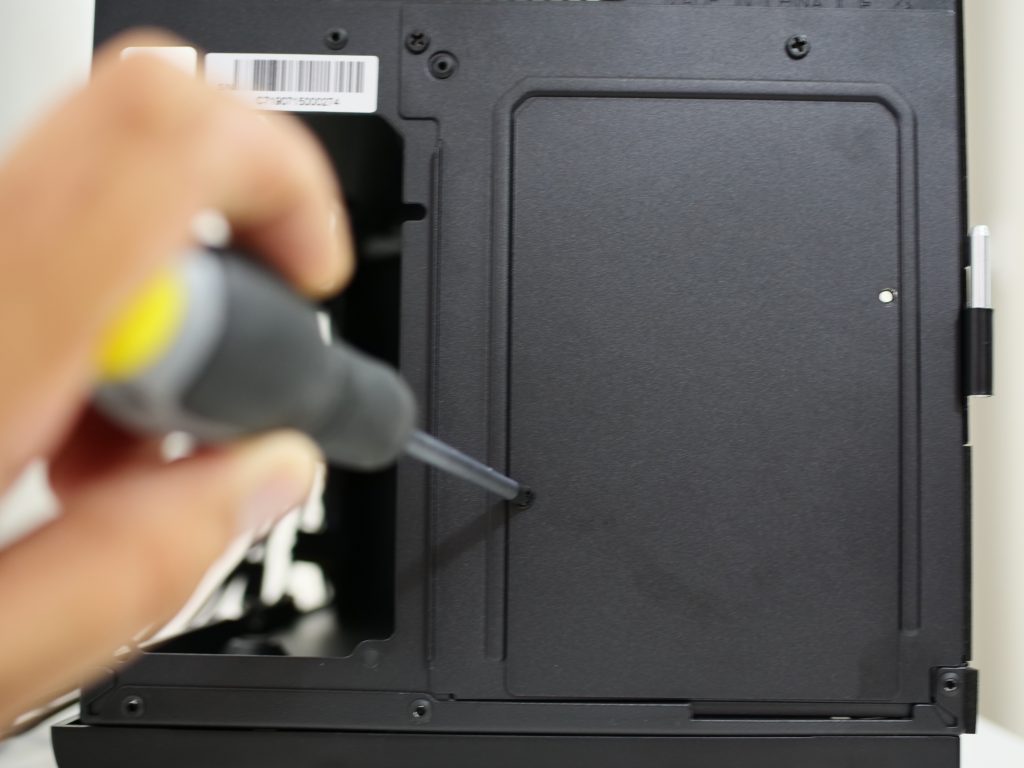

En bas à droite (zone bleue), on trouve un emplacement spacieux capable d’accueillir une alimentation ATX. Pour ce faire, il faut ôter le cache métallique et placer le bloc verticalement, ventilateur vers l’extérieur. Un autre passe-câbles est présent derrière le cache. Des supports anti-vibration sont présents en bas et sur le coté pour lutter contre le bruit.

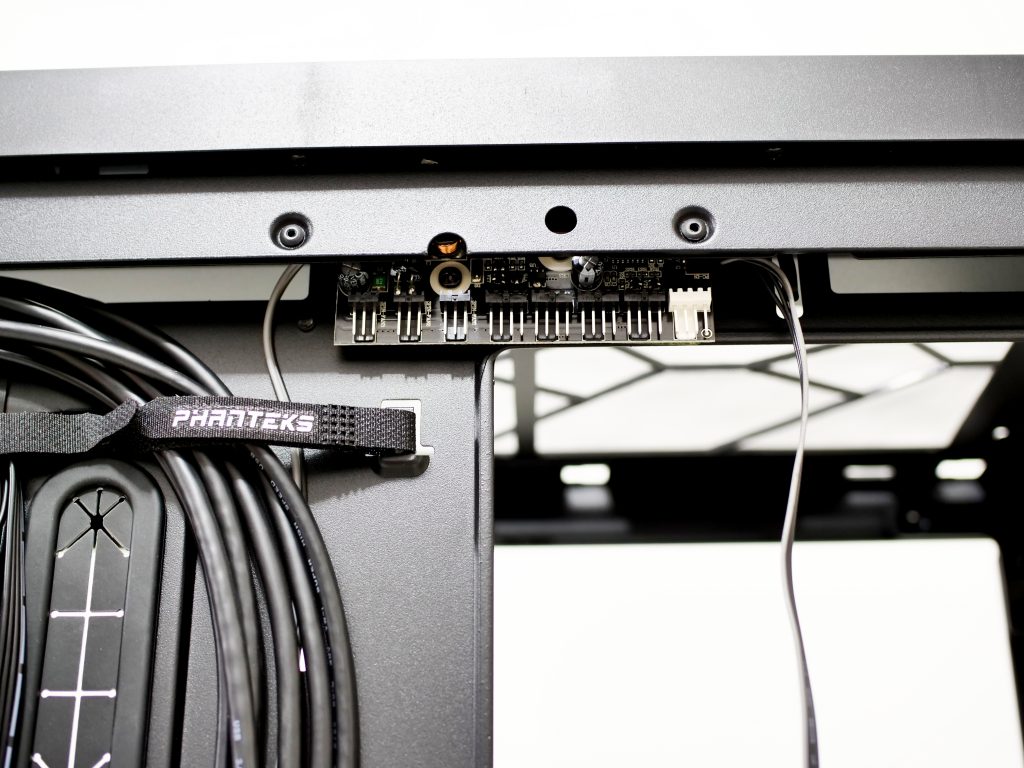

On termine le coté arrière avec le contrôleur PWM présent en haut (zone violette). Celui-ci propose 8 emplacements pour ventilateurs. Il est alimenté par un connecteur SATA depuis le bloc d’alimentation, et possède une fiche PWM pour assurer la gestions des ventilateurs directement via la carte mère.
Maintenant nous allons voir la partie latérale gauche qui se cache derrière le panneau en verre. Celle-ci occupe une très grande surface (530mm x 510 mm) que Phanteks a bien exploité.

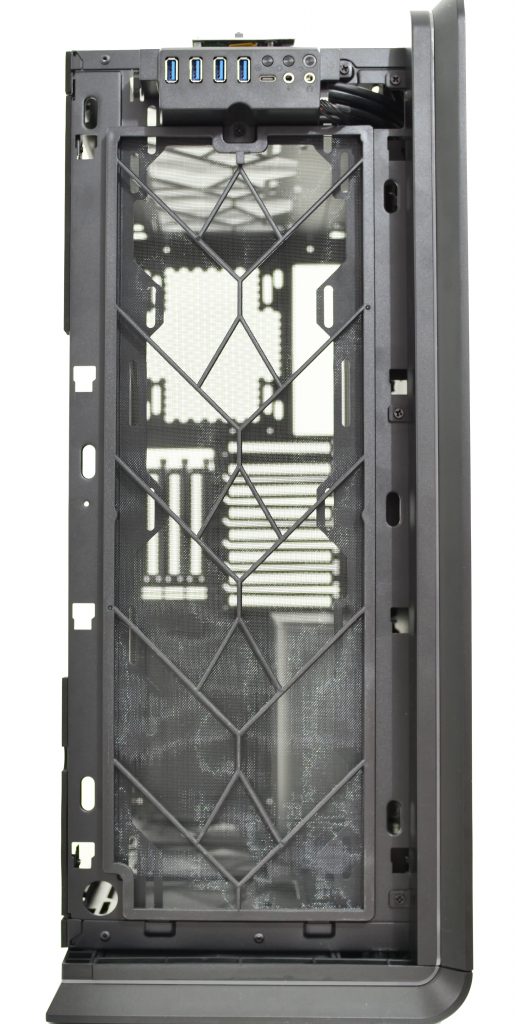

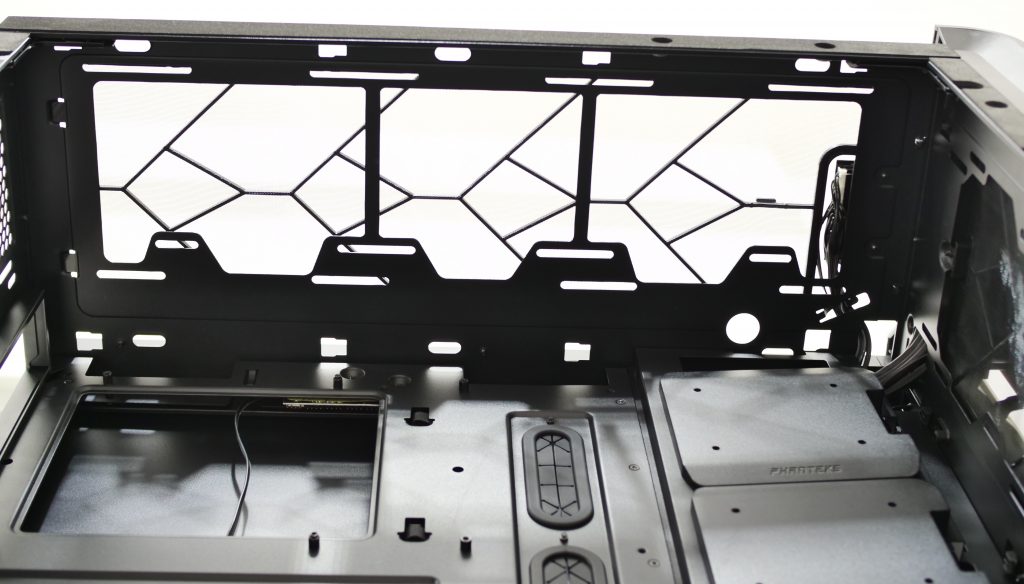

Commençons par le refroidissement (zones rouges) : le Phanteks Enthoo Luxe 2 719 peut accueillir jusqu’à 15 ventilateurs de 120 mm ou 8 ventilateurs de 140 mm. En matière de refroidissement liquide, nous avons la possibilité d’installer des radiateurs 420/480 mm à l’avant, 280/360 mm en haut, 480 mm sur le côté, 140/360 mm en bas (support amovible), et 120/140 mm à l’arrière. Veuillez noter que l’installation d’un radiateur sur le côté (zone verte) empêche l’installation d’un autre sur le devant, et vice versa. De plus , tous les emplacements sont dotés de filtres à poussière à fixation rapide.
De plus Phanteks a prévu un emplacement « Fill port » (20mm), placé en haut du boîtier, pour le remplissage du watercooling, ainsi qu’un emplacement pour le drainage de circuit « Drain port » placé sur le bas de la façade à gauche .
En ce qui concerne les cartes mères (zone orange), le Enthoo Luxe 2 719 est compatible ATX, Micro ATX, E-ATX, Mini ITX et SSi-EEB. Comme vous pouvez le constater vous avez l’embarras du choix !
À droite du plateau de la carte mère principale (zone verte), nous avons les 4 supports SSD évoqués ci-dessus. En effet, chaque support peut recevoir 2 disques 2.5″ (un de chaque côté). Avec ces 4 emplacements, le nombre total d’emplacements 2.5’’ est porté à 11 ! Ces supports peuvent être démontés en tirant dessus, libérant ainsi la place pour d’autres composants, à savoir, 8 cages 3.5’’ (4 fournies), 4 ventilateurs 120 mm, ou un radiateur pour refroidissement liquide de 480 mm comme nous l’avons évoqué précédemment.

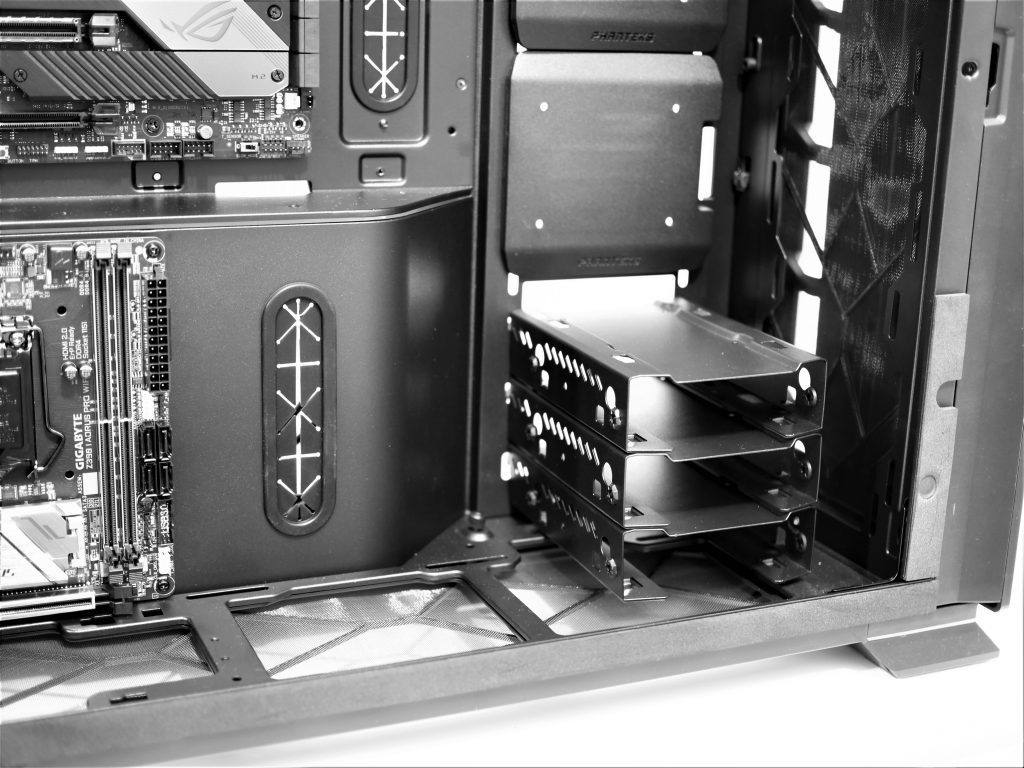

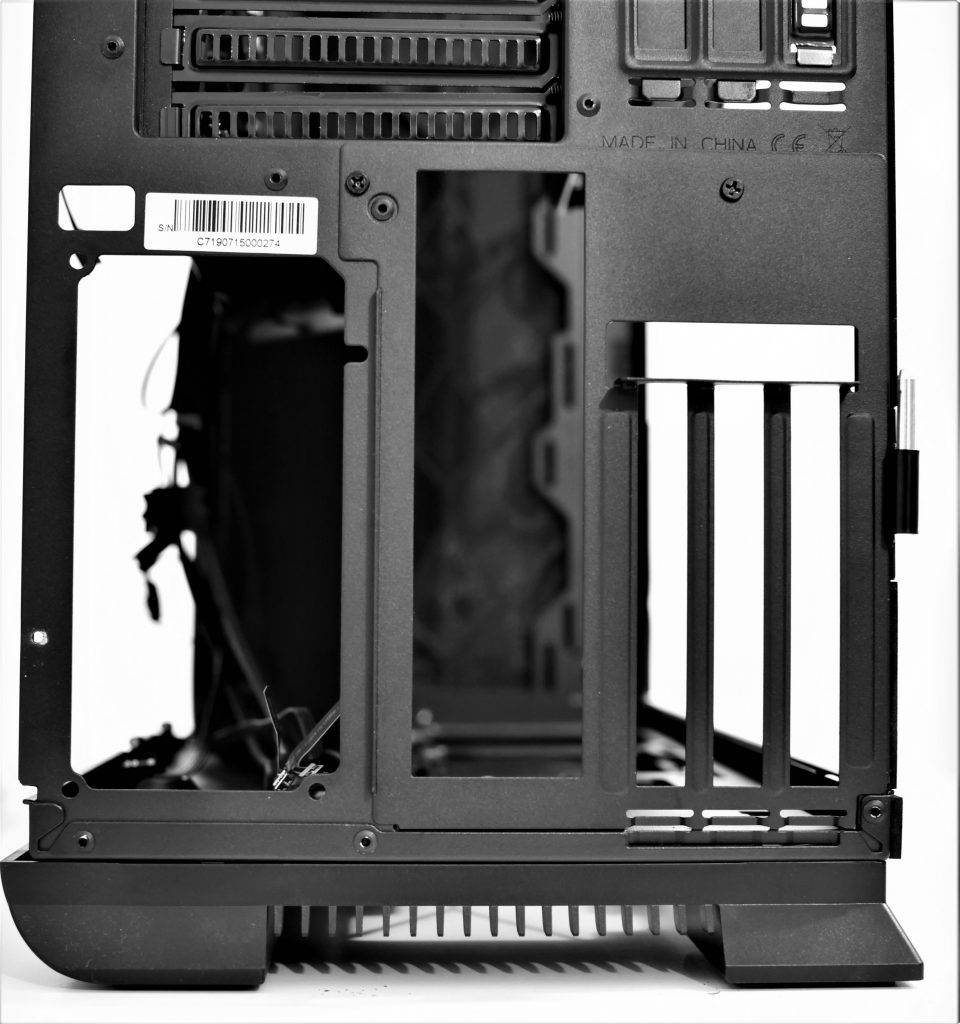

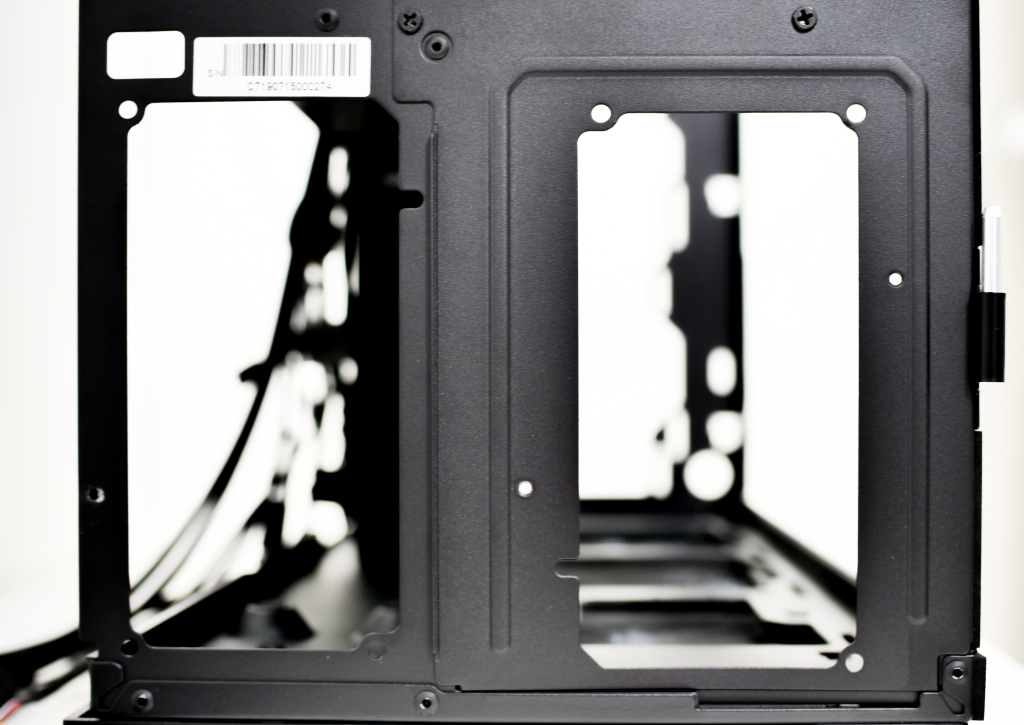

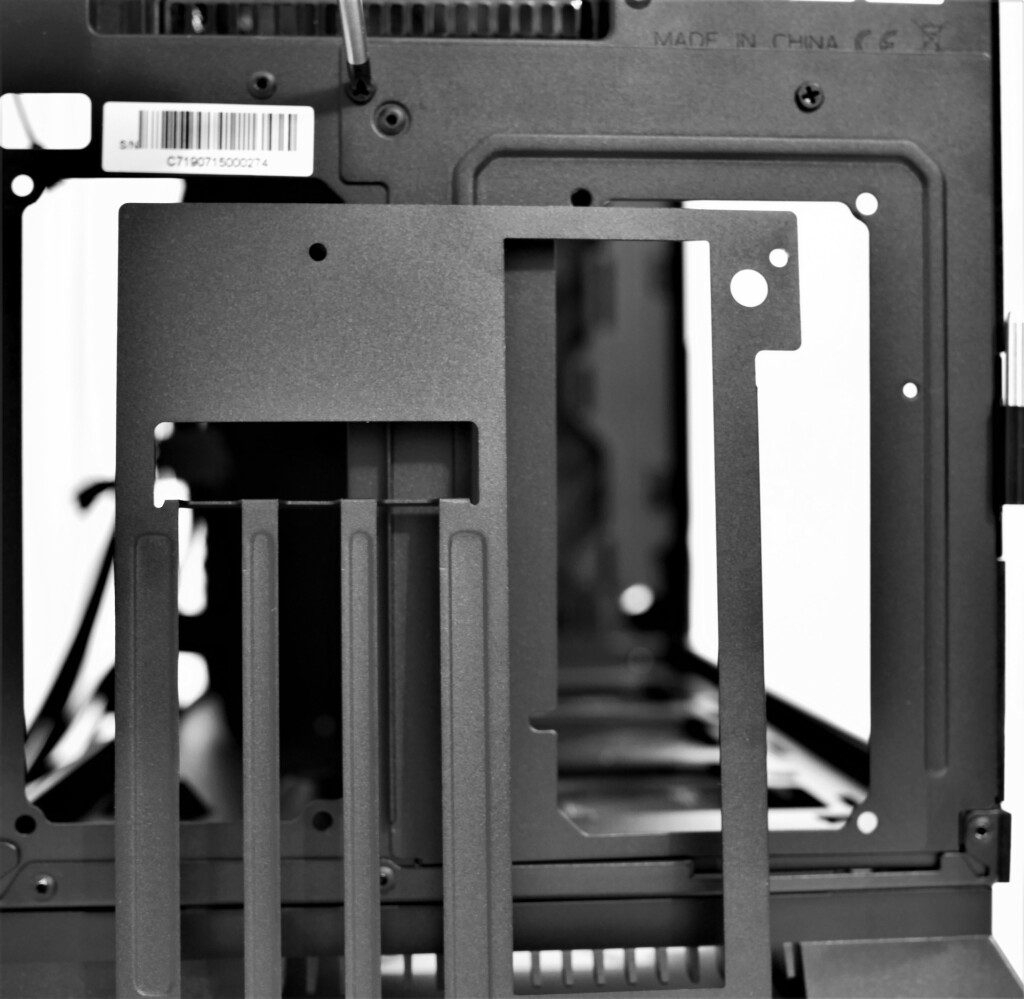

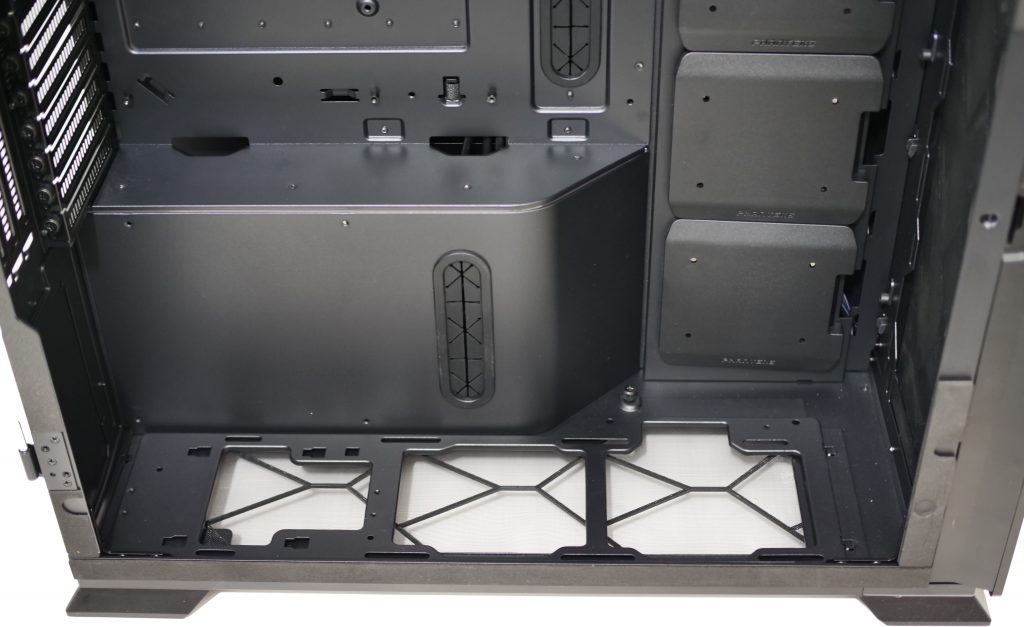

En bas du plateau de la carte mère (zone bleue), on trouve un cache alimentation animé par un ruban RGB situé en bordure haute de celui-ci. Mais l’histoire ne s’arrête pas là ! En effet, ce cache assure le rôle d’un second plateau pour carte mère permettant ainsi l’installation d’un deuxième système en format mini-itx. Pour ce faire, il faut mettre en place la plaque de montage « Dual system » fournie dans le bundle, ainsi que les 4 entretoises de fixation. Afin de profiter de cette possibilité, il faut se procurer une alimentation capable d’alimenter deux configurations distinctes comme la Phanteks Revolt X par exemple. À cet endroit également, nous avons la possibilité de placer un deuxième bloc d’alimentation, ou 4 cages HDD 3.5″.
