Un connecteur PCIe 16 broches qui ne peut plus reculer, littéralement. Dell choisit la contrainte mécanique pour fiabiliser l’alimentation GPU dans son Tower Plus EBT2250.

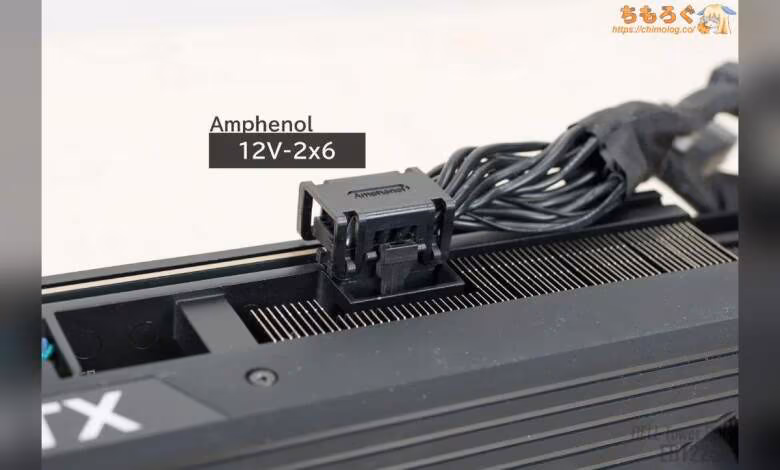

Connecteur 12V-2×6 verrouillé par Amphenol
Le démontage japonais du Tower Plus EBT2250 par Chimolog met en lumière une fixation matérielle du connecteur 12V-2×6. Dell utilise des accessoires Amphenol afin d’empêcher tout déboîtement du câble après installation.
Le connecteur est orienté avec un angle, ce qui supprime les contraintes d’espace pour la courbure du faisceau. Rappel utile : la recommandation courante pour les 16 broches est un rayon de pliage d’environ 35 mm.
Le châssis intègre aussi un support de carte graphique dédié pour limiter l’affaissement et les micro-mouvements dans le temps. L’objectif est clair : stabiliser mécaniquement l’interface sans toucher au schéma électrique.
Configuration testée et contexte technique
La machine évaluée associe un Intel Core Ultra 7 265K à une GeForce RTX 5070 Ti 16GB, 32 Go de DDR5-5600 et une carte mère Intel Z890. La cible reste l’usage pro/commerce, avec des interventions limitées après livraison.
Le 12V-2×6, successeur du 12VHPWR dans le cadre PCIe CEM 5.1, a été introduit pour fiabiliser la connexion. Les défaillances observées à l’ère RTX 40 impliquaient surtout de mauvais contacts, augmentant la résistance et la chauffe jusqu’à l’emballement thermique dans les cas extrêmes.
Intérêt pratique de la fixation 12V-2×6
Le verrouillage mécanique réduit le risque de micro-jeux post-transport ou post-maintenance. Dans un PC préassemblé non destiné à être ouvert régulièrement, cette solution abaisse la probabilité d’un faux contact sans recourir à des mousses de calage.
La mesure ne modifie pas l’interface électrique et ne vise pas la performance, mais la constance du contact. Pour les intégrateurs, c’est une réponse pragmatique aux incidents de connectique observés auparavant.
Au-delà du cas Dell, on peut s’attendre à voir d’autres OEM adopter des solutions de bridage matériel autour du 12V-2×6, surtout sur les configurations où l’accès interne est rare et le coût d’un retour SAV élevé.
