[Test] ROG STRIX X870-I GAMING WIFI : Mini Format, Grandes Performances

AMD a officiellement lancé le chipset X870, suite à l’introduction des processeurs Ryzen 9000 il y a trois mois, offrant ainsi à la plateforme AM5 des performances améliorées et de nouvelles fonctionnalités. Pour tirer parti de ce potentiel en format mini-ITX, ASUS propose la ROG STRIX X870-I GAMING WIFI, une carte mère compacte mais pleine de surprises. Ce modèle marque la deuxième incursion d’ASUS dans ce segment, après le succès des séries X670E et X670, lancées il y a deux ans.

Malgré son format compact de 17×17 cm, elle regorge de caractéristiques alléchantes : un VRM robuste de 14 phases pour gérer les CPU Ryzen 9000, jusqu’à 96 Go de RAM DDR5 pouvant atteindre 8400 MT/s, deux ports PCIe 5.0 M.2 via le CPU, un slot PCIe 5.0 x16 pour la carte graphique, du Wi-Fi 7, de l’USB4 40 Gbps, et même des ports SATA supplémentaires via la carte ROG FPS fournie.

Mais la ROG STRIX X870-I GAMING WIFI ne mise pas tout sur les spécifications brutes. Sa conception soignée fait la part belle à la performance et à la polyvalence : VRM finement refroidi, PCB de haute qualité, composants triés sur le volet, I/O shield pré-monté, port Hive II, bouton FlexKey programmable… Les innovations sont partout.

Côté logiciel aussi, ASUS a mis le paquet avec une suite d’outils exclusifs pour sublimer l’expérience : AI Overclocking pour booster les fréquences en un clic, Dynamic OC Switcher pour ajuster le CPU en temps réel, AI Cooling II pour un refroidissement optimisé, BIOS FlashBack pour une mise à jour sans risque… Le savoir-faire d’ASUS s’illustre dans les moindres détails.

Avec l’arrivée de la série AMD 800, la ROG STRIX X870-I GAMING WIFI se distingue comme une carte mère incontournable pour les joueurs et les amateurs de mini-ITX en quête d’innovation. Alors que la concurrence se fait plus rare sur ce segment, ASUS continue de repousser les limites, mais cela se reflète sur le prix, la petite carte étant tout de même proposée à 529 €. Découvrons ensemble cette carte mère unique, alliant puissance et ingéniosité.

Unboxing de la ROG STRIX X870-I GAMING WIFI

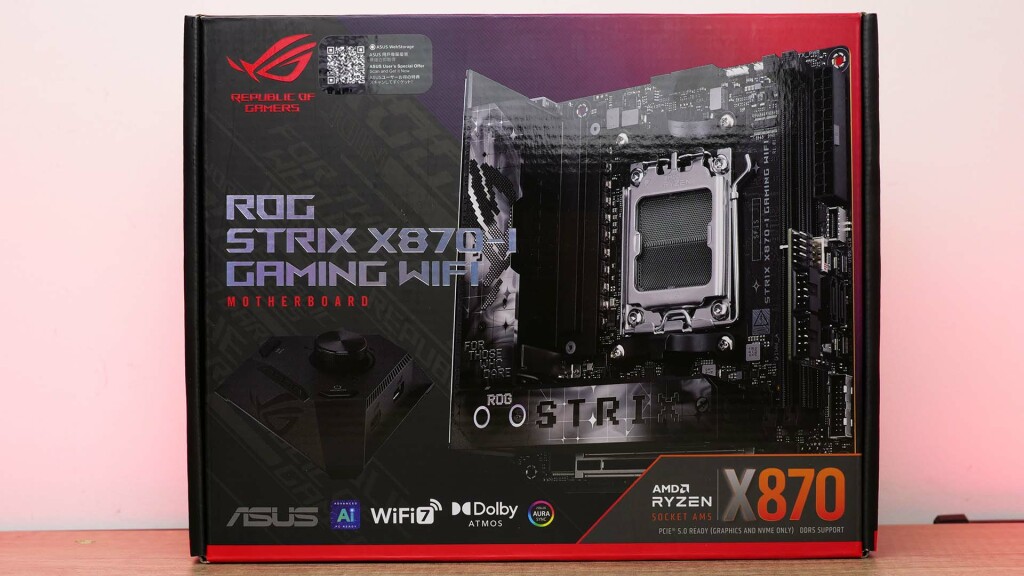

L’emballage de la carte mère ROG STRIX X870-I GAMING WIFI reprend les codes visuels emblématiques de la gamme ROG, avec un arrière-plan dégradé de pourpre et de rouge qui évoque immédiatement l’univers gaming haut de gamme d’ASUS.

Sur la partie frontale, la boîte met en avant des caractéristiques clés telles que le Wi-Fi 7, la compatibilité Dolby Atmos, ainsi que le support des technologies PCIe 5.0 et DDR5, soulignant le niveau de performance de cette carte.

Le logo AMD Ryzen et l’indication du chipset X870 sont bien visibles en bas à droite, renforçant l’idée d’une carte mère prête pour les dernières générations de processeurs. Le slogan « For Those Who Dare », subtilement inscrit sur la carte mère visible à travers l’image de cette dernière, ainsi que les logos ROG STRIX, ajoutent une touche de mystère et d’exclusivité. L’ensemble du design est pensé pour attirer l’œil des gamers exigeants, avec des détails soignés qui reflètent l’engagement d’ASUS à offrir des produits de pointe.

Le dos de l’emballage de la carte mère ROG STRIX X870-I GAMING WIFI présente de manière détaillée les principales caractéristiques de la carte et ses composants clés. On y trouve une image complète de la carte mère accompagnée d’une section spécifique dédiée aux fonctionnalités principales :

• Dual M.2 VRM Chipset Fans : La boîte met en avant les ventilateurs pour le refroidissement du chipset et des VRM, soulignant l’importance de la dissipation thermique dans les petits formats comme le mini-ITX.
• PCB Backplate Heatsink : Le dos de la carte mère est équipé d’un dissipateur thermique sur la plaque arrière, une caractéristique cruciale pour améliorer les performances thermiques globales.
• Dual USB 4® (40 Gbps) : La présence de deux ports USB 4.0 offrant une vitesse de transfert jusqu’à 40 Gbps est également bien mise en avant, une fonctionnalité clé pour les utilisateurs exigeants.
• ROG STRIX HIVE II : L’accessoire ROG STRIX HIVE II, visible sur l’image, est un élément distinctif qui permet aux utilisateurs d’accéder facilement à plusieurs commandes et fonctionnalités de la carte mère.

Sous l’image principale, les spécifications techniques sont clairement indiquées, mentionnant notamment :

• Le support des processeurs AMD Ryzen 7000, 8000 et 9000 via le socket AM5.
• La mémoire DDR5, avec deux slots DIMM prenant en charge jusqu’à 96 Go de mémoire.
• La compatibilité avec deux slots M.2 pour les SSD (dont un en PCIe 5.0) ainsi que deux ports SATA.

Enfin, la partie inférieure de la boîte offre une vue d’ensemble des ports arrière, qui incluent plusieurs ports USB 3.2 et USB 4, le Wi-Fi 7, ainsi que la sortie HDMI et le 2.5G Ethernet.

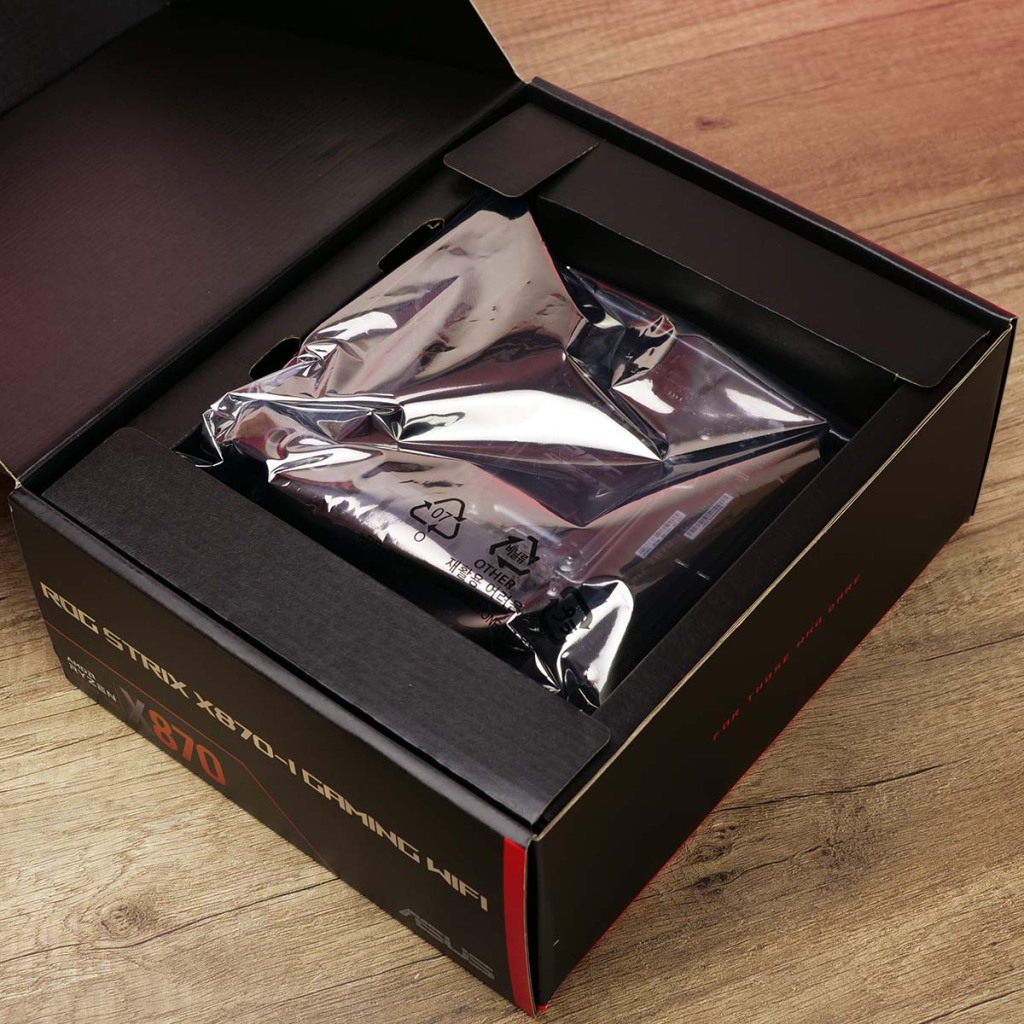

L’intérieur de la boîte de la ROG STRIX X870-I GAMING WIFI est organisé avec soin, chaque élément étant protégé et disposé dans des compartiments dédiés. La carte mère est enveloppée dans un sac antistatique, garantissant une protection efficace contre l’humidité et l’électricité statique.

En dessous, on trouve un compartiment séparé contenant les accessoires essentiels, notamment le ROG STRIX HIVE et la ROG FPS-II CARD, chacun dans sa propre boîte bien étiquetée. Le tout est agencé dans un emballage noir mat avec des inscriptions en relief telles que « For Those Who Dare » et « Republic of Gamers », renforçant l’identité visuelle de la marque.

Ce design compartimenté assure une protection optimale tout en facilitant l’accès aux accessoires, garantissant ainsi une expérience d’unboxing bien pensée et organisée.

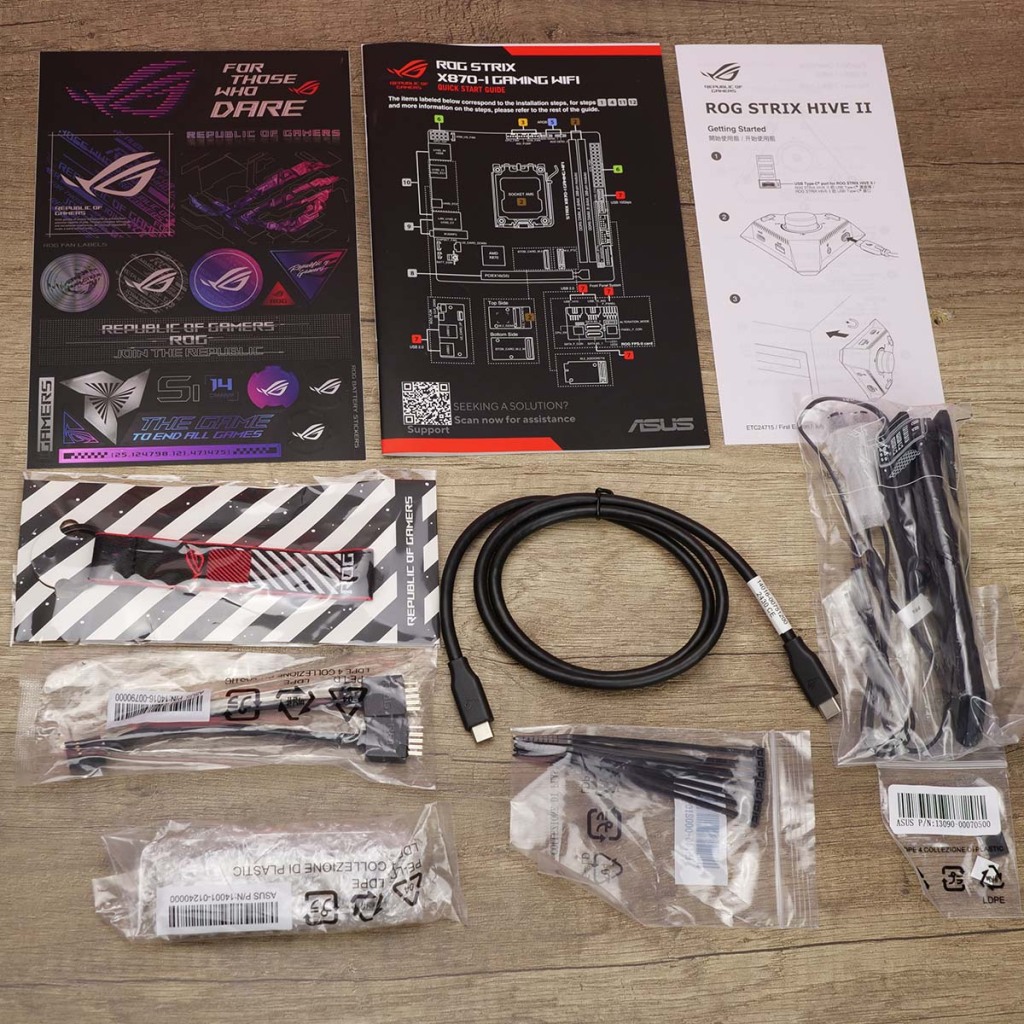

Le bundle contient :

• 1 unité ROG STRIX HIVE
• 1 câble d’alimentation USB Type-C®
• 2 câbles SATA 6Gb/s
• 1 câble répartiteur ROG USB 2.0
• 1 câble de panneau
• 1 carte ROG FPS-II
• 1 pad thermique pour M.2
• 1 antenne Wi-Fi mobile ASUS
• 1 pack de serre-câbles
• 1 pack de caoutchoucs pour M.2
• 1 pack Q-Latch pour M.2
• 1 porte-clés ROG
• 1 set d’autocollants ROG Strix
• 1 carte de remerciement ROG Strix
• 1 guide d’utilisation

Les ROG STRIX HIVE et carte ROG FPS-II, caractéristiques uniques de la série mini-ITX ROG STRIX, sont naturellement conservés. Cette fois-ci, le HIVE est fourni dans sa version II. À première vue, les différences visuelles sont minimes, mais la boîte met en avant la compatibilité avec Dolby Atmos.

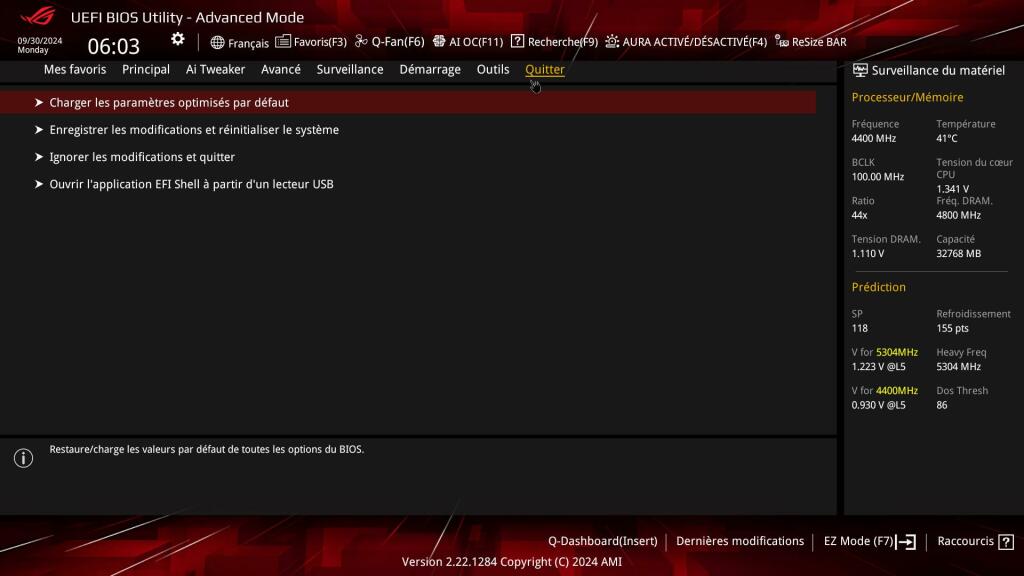

ROG STRIX X870-I GAMING WIFI : Le BIOS

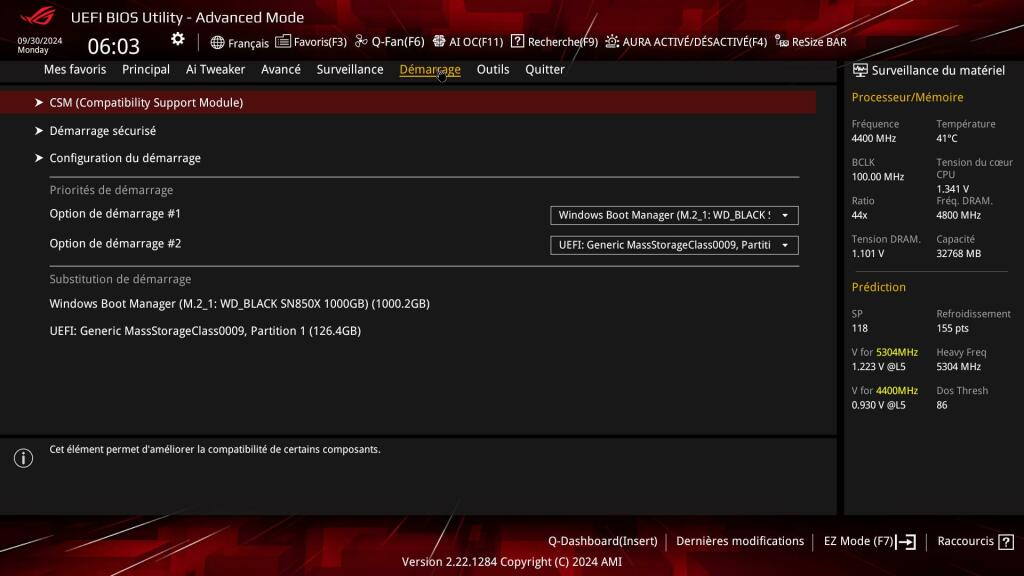

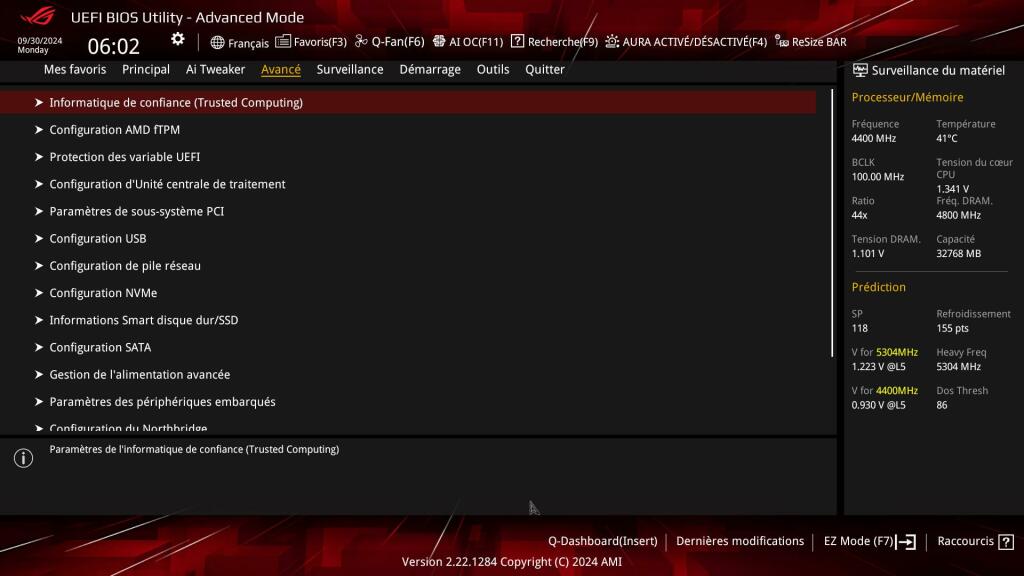

Le BIOS de la ROG STRIX X870-I GAMING WIFI est similaire à celui de la X870E-E Gaming WiFi, les deux chipsets permettant l’overclocking. Reconnu comme l’un des meilleurs BIOS UEFI, il est particulièrement apprécié des overclockeurs. Il propose un équilibre idéal entre une interface simple pour les débutants et des fonctionnalités avancées pour les utilisateurs expérimentés.

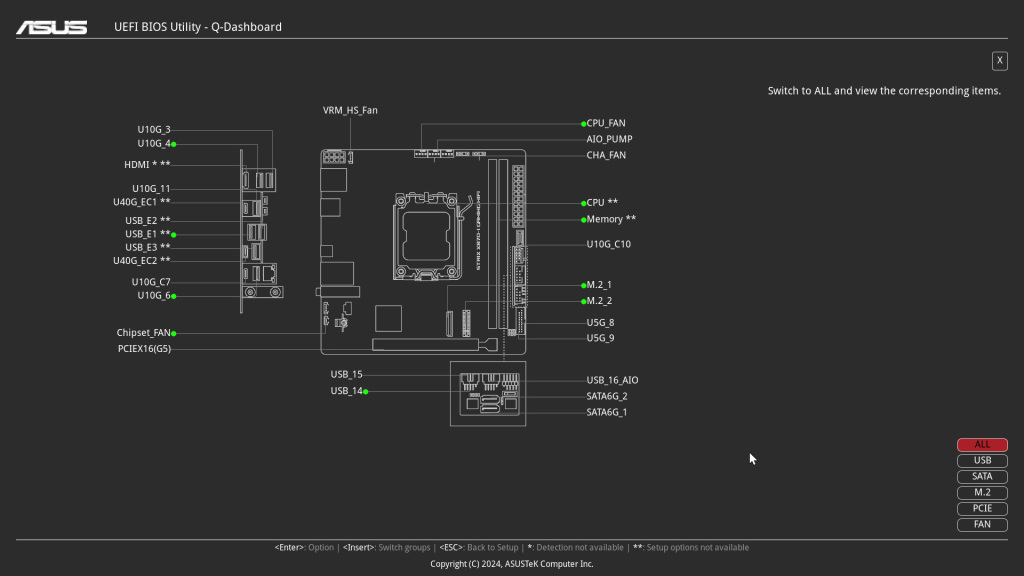

Q-Dashboard : Une innovation inspirée du passé

ASUS réintroduit avec le Q-Dashboard un concept similaire à celui utilisé par ASRock il y a une décennie. Accessible depuis la page d’accueil du mode EZ, cette carte interactive de la carte mère affiche chaque port, sa vitesse et son utilisation.

Un simple clic sur un composant dirige l’utilisateur vers sa page de paramètres spécifiques, comme la page de contrôle Qfan pour un connecteur de ventilateur.

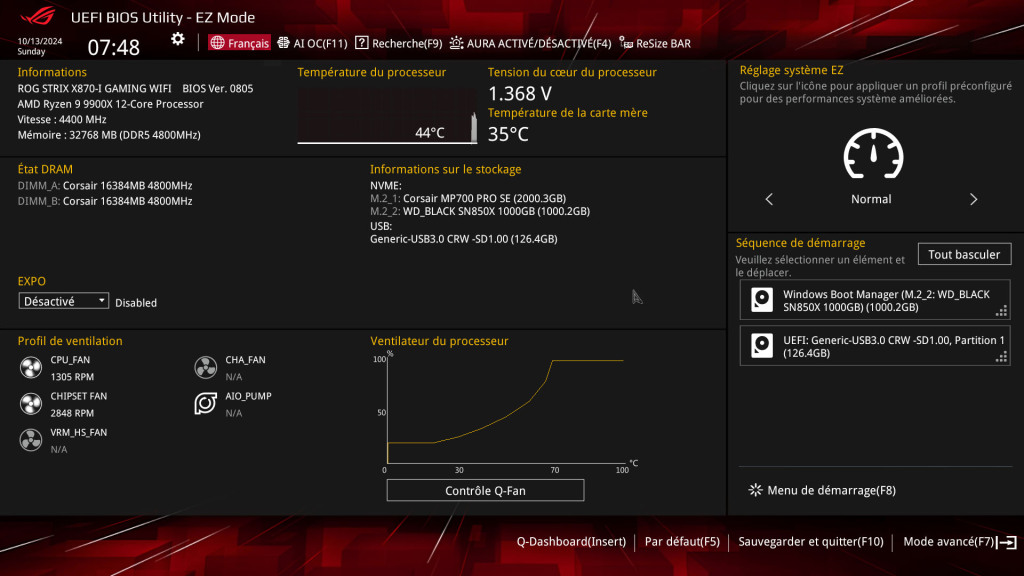

EZ Mode (Mode simplifié)

Ce panneau offre des réglages rapides et simples. Il affiche les informations essentielles du système et permet de choisir le profil XMP, le disque de démarrage, et d’activer l’overclocking AI d’ASUS.

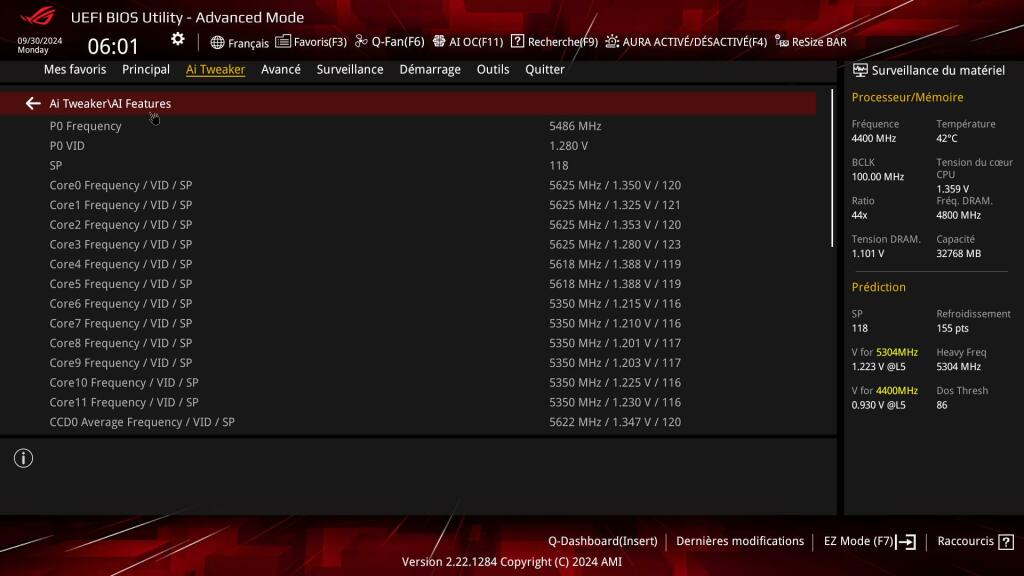

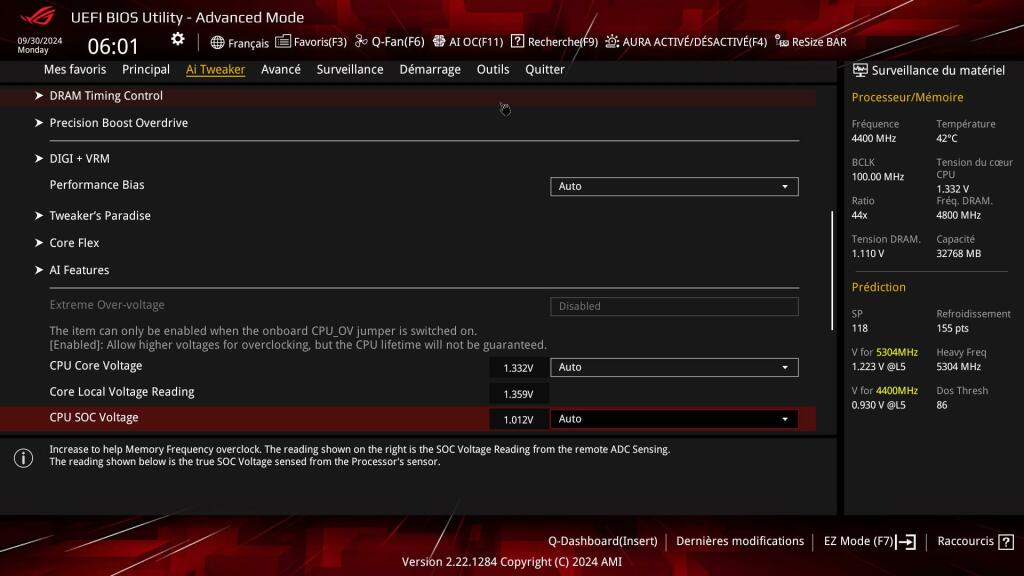

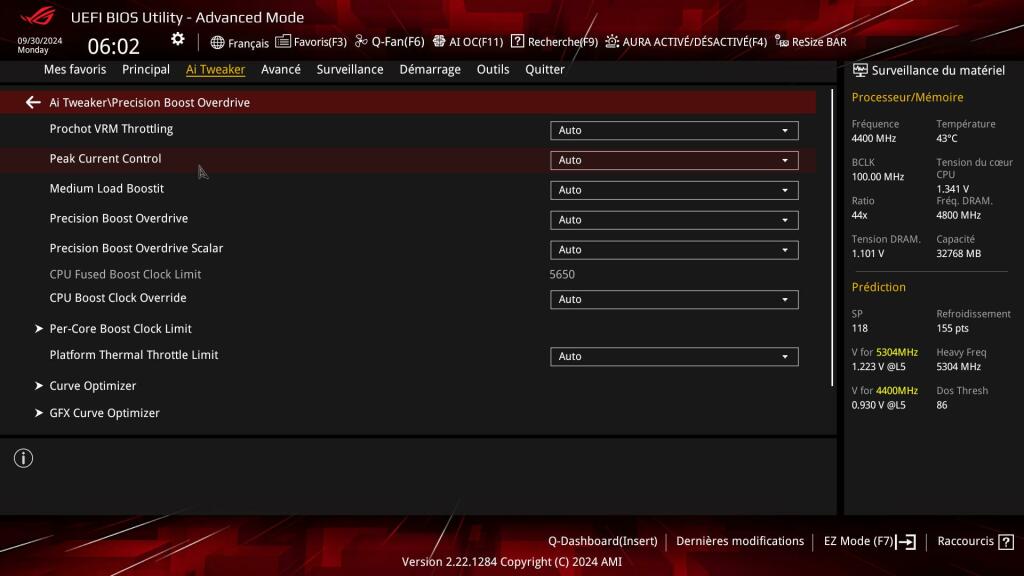

Mode avancé : Overclocking CPU, RAM & Cache

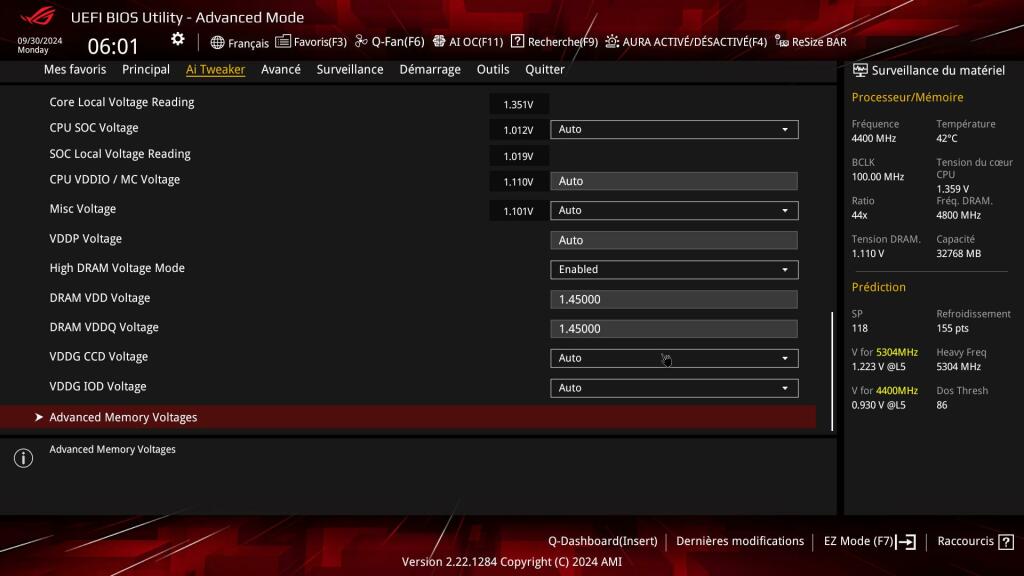

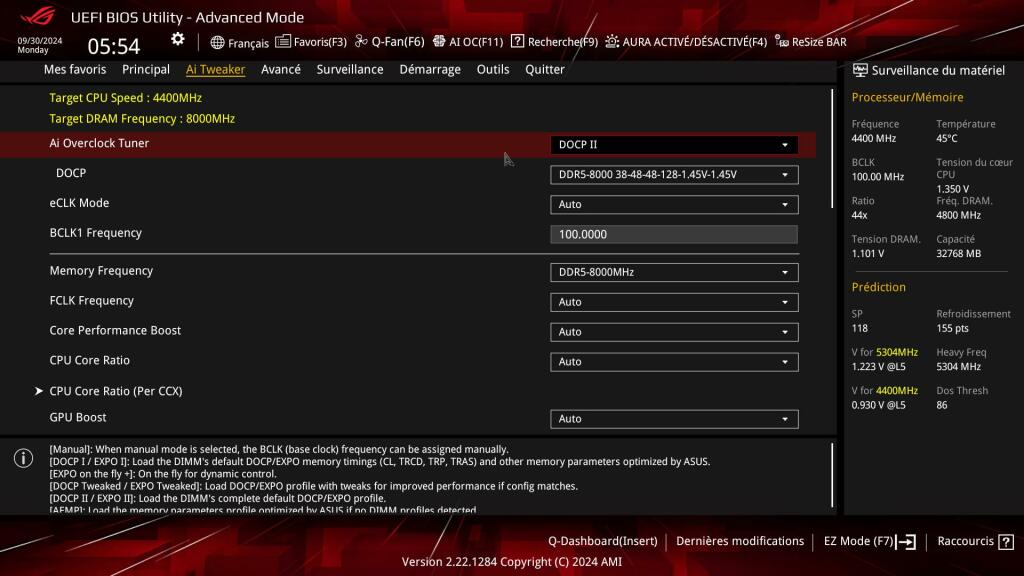

L’onglet Extreme Tweaker est le cœur de l’overclocking. Il permet de régler la RAM via EXPO ou D.O.C.P/AEMP, d’overclocker le CPU manuellement ou avec l’option AI, et d’ajuster la DDR5. Le menu PBO offre un contrôle précis sur chaque cœur du CPU.

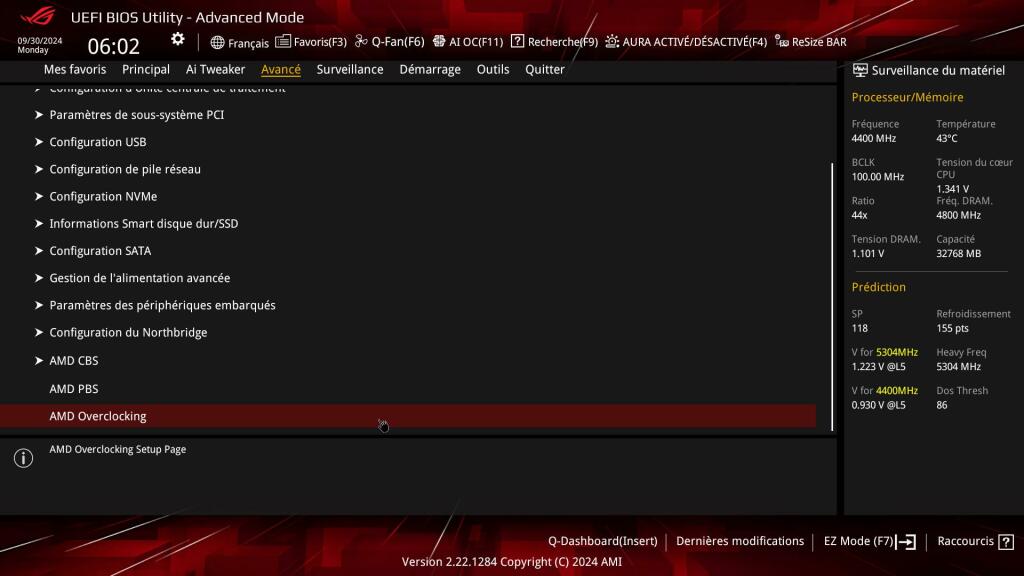

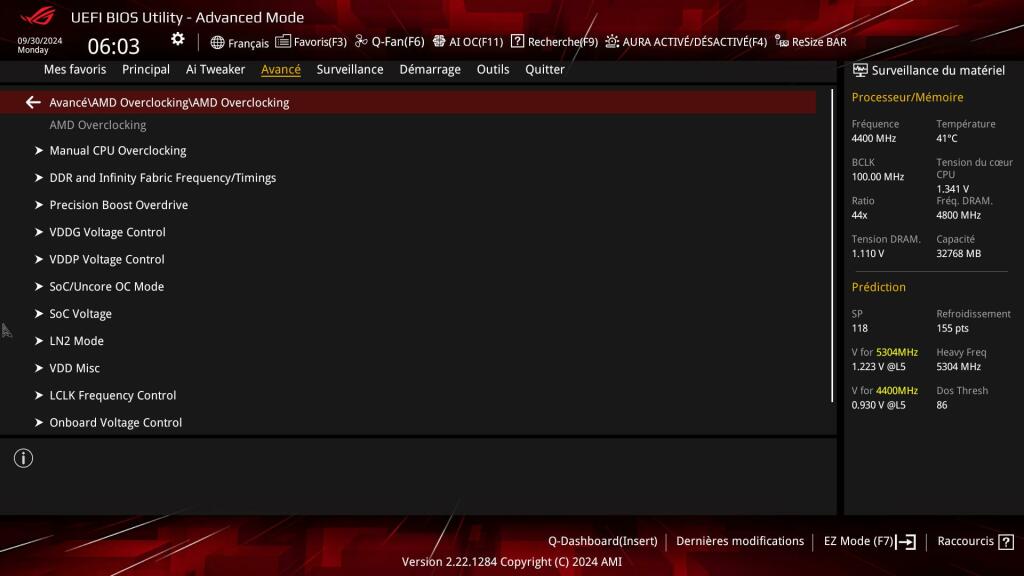

Autres fonctionnalités avancées

• Sauvegarde de 8 profils utilisateurs
• Page de favoris pour un accès rapide aux paramètres fréquemment utilisés

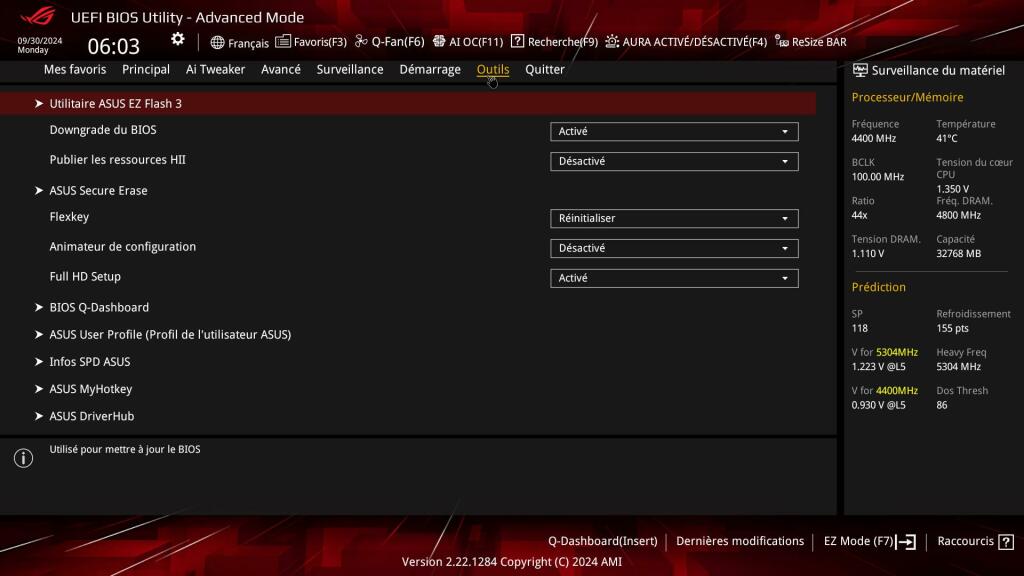

• EZ Flash 3 pour une mise à jour facile du BIOS

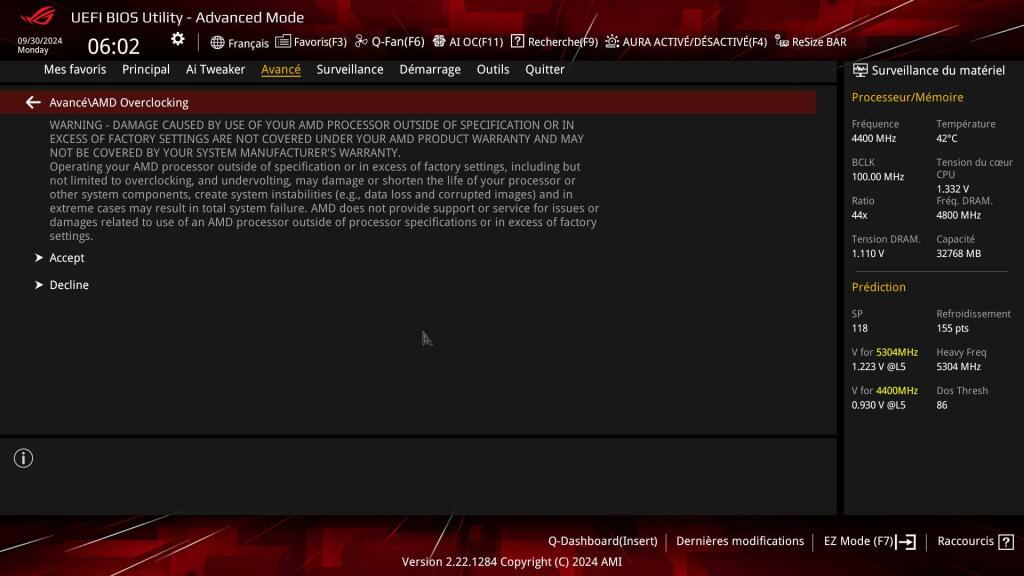

• AMD Overclocking

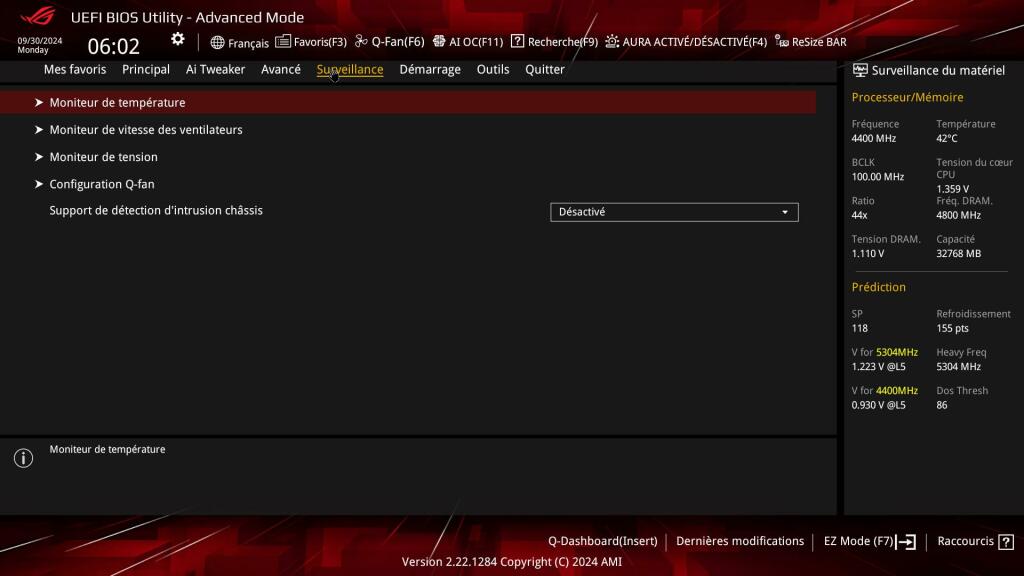

• Monitoring

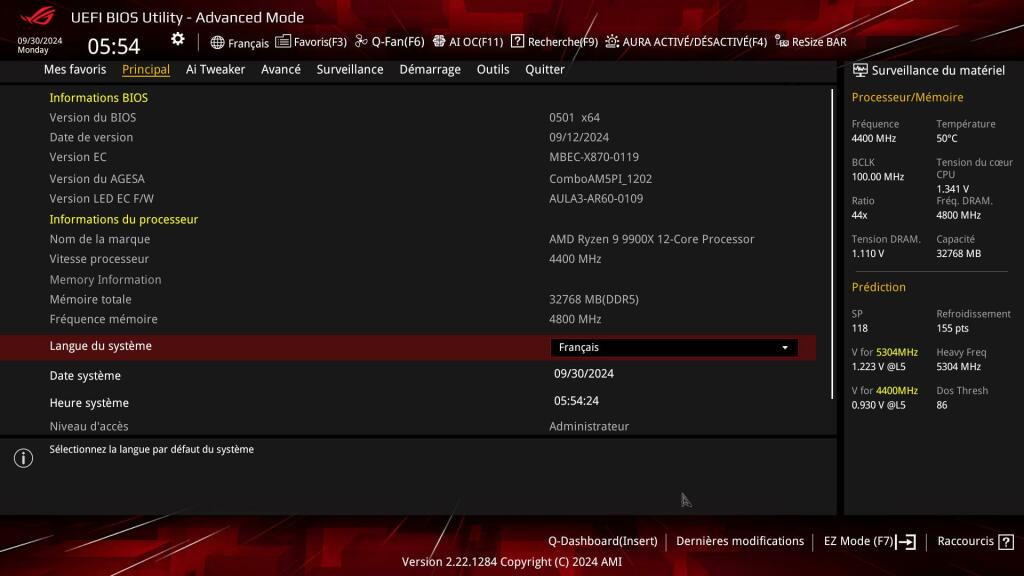

La page principale du mode avancé affiche des informations cruciales comme la version du BIOS, la date de sortie, les versions EC, LED, OLED, AGESA, TI PD FW, ME FW et le PCH Stepping. Une colonne permanente à droite indique les prédictions de capacité d’overclocking du CPU (Silicon Prediction).

Contrairement à certains modèles Maximus, cette carte est équipée d’une seule puce BIOS, ce qui peut surprendre certains utilisateurs habitués au système dual-BIOS.

La Plateforme : Chipset 800-series & Socket AM5

La série de chipsets AMD 800 a été introduite pour maximiser les performances des nouveaux processeurs Ryzen 9000. En réalité, cette série représente surtout une mise à jour des chipsets déjà existants. Les modèles phares incluent les chipsets haut de gamme X870E et X870. La gamme s’étendra ensuite avec les chipsets de milieu de gamme B850 et B840, tandis que le chipset A620 actuel restera l’option d’entrée de gamme.

Les modèles phares sont les chipsets X870E et X870 haut de gamme. La famille s’élargira ensuite pour inclure les chipsets B850 et B840 de milieu de gamme, tandis que le chipset existant A620 continuera de servir d’option d’entrée de gamme.

Le X870 est une version allégée du X870E. Il utilise une seule puce Promontory 21 et se contente de 36 lignes PCIe au total, mais conserve les précieuses 24 lignes en PCIe 5.0 pour le GPU et le stockage. La connectivité USB est un peu plus limitée, bien que le support natif de l’USB 4.0 soit toujours présent.

• Lignes PCIe utilisables : 36 au total, dont 24 PCIe 5.0
• USB : 6 ports 10 Gbps, 1 port 20 Gbps et 1 port 5 Gbps
• SATA : 4 ports
• USB 4.0 : Support natif

C’est un excellent choix pour les joueurs qui recherchent des performances haut de gamme, avec un prix plus accessible que le X870E. Il sera également apprécié des créateurs de contenu et des professionnels qui ont besoin d’une bande passante confortable sans forcément exploiter tous les ports disponibles sur le X870E.

Le AMD X870 permet l’overclocking du CPU et de la RAM. Pour une analyse plus complète, nous vous invitons à consulter notre Comparatif des chipsets AMD X870, X670 et B650 : lequel choisir pour les processeurs Ryzen 9000 ?

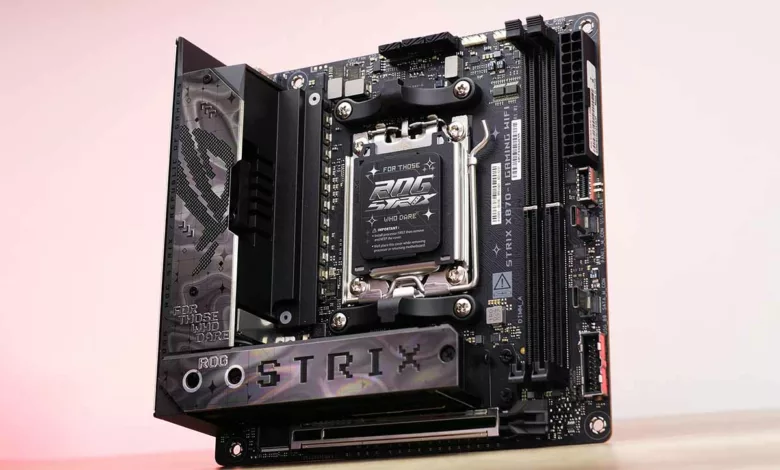

Apparence de la ROG STRIX X870-I GAMING WIFI

Visuellement, la carte mère ROG STRIX X870-I GAMING WIFI présente un design à la fois moderne et audacieux, avec des éléments graphiques marquants. Le dissipateur thermique sur la gauche arbore des motifs pixelisés en noir et argent, renforçant un aspect futuriste et high-tech. Le logo ROG en bas à gauche ainsi que le slogan « For Those Who Dare » sont subtilement intégrés, ajoutant une touche de prestige à l’ensemble.

Le socket AM5 est centré, en métal brillant, donnant une impression de solidité et de haute qualité. Le contraste entre les parties métalliques et le PCB noir mat de la carte renforce l’esthétique minimaliste et élégante. Les différents éléments, comme les connecteurs et les dissipateurs thermiques, sont bien agencés pour maximiser l’espace tout en maintenant un look compact et épuré, typique des designs mini-ITX.

Le PCB standard mini-ITX présente une construction empilée, principalement concentrée au-dessus du slot PCI-E. Le dissipateur thermique pour M.2 recouvre même la protection I/O. Pour inclure plus de slots M.2 sur la face avant du PCB mini-ITX, les fabricants doivent se tourner vers une construction en hauteur. Le ROG FPS-II CARD, situé sur le côté droit, est une conception exclusive d’ASUS.

Certaines marques concurrentes utilisent des connecteurs spécifiques pour optimiser l’espace, tandis qu’ASUS connecte directement deux connecteurs de type C similaires pour insérer une carte fille directement sur le PCB.

En observant attentivement entre la plaque d’I/O et le dissipateur de puissance, on remarque que la plaque I/O armor sépare les deux. Fidèles à son design lumineux et aux effets d’ombre, les inscriptions emblématiques d’ASUS telles que « SINCE 2006 », « ROG STRIX », « REPUBLIC OF GAMERS » sont discrètement inscrites en noir, tandis que « FOR THOSE WHO DARE » et « ROG » sont en relief.

Bien que la ROG STRIX X870-I GAMING WIFI adopte un thème de mysticisme et de lumière, son design évoque les scènes de connexion dans de nombreux jeux vidéo, avec des étoiles brillantes comme si l’on pouvait les toucher dans l’espace.

En retournant la carte mère, on remarque que la zone arrière du dissipateur de puissance est plus étendue que sur le modèle X670E-I GAMING WIFI, s’étendant jusqu’à la zone sous le socket CPU. Le logo « ROG » se distingue avec un effet de comète traversant le ciel en direction des inscriptions « STRIX » et « FOR THOSE WHO DARE ».

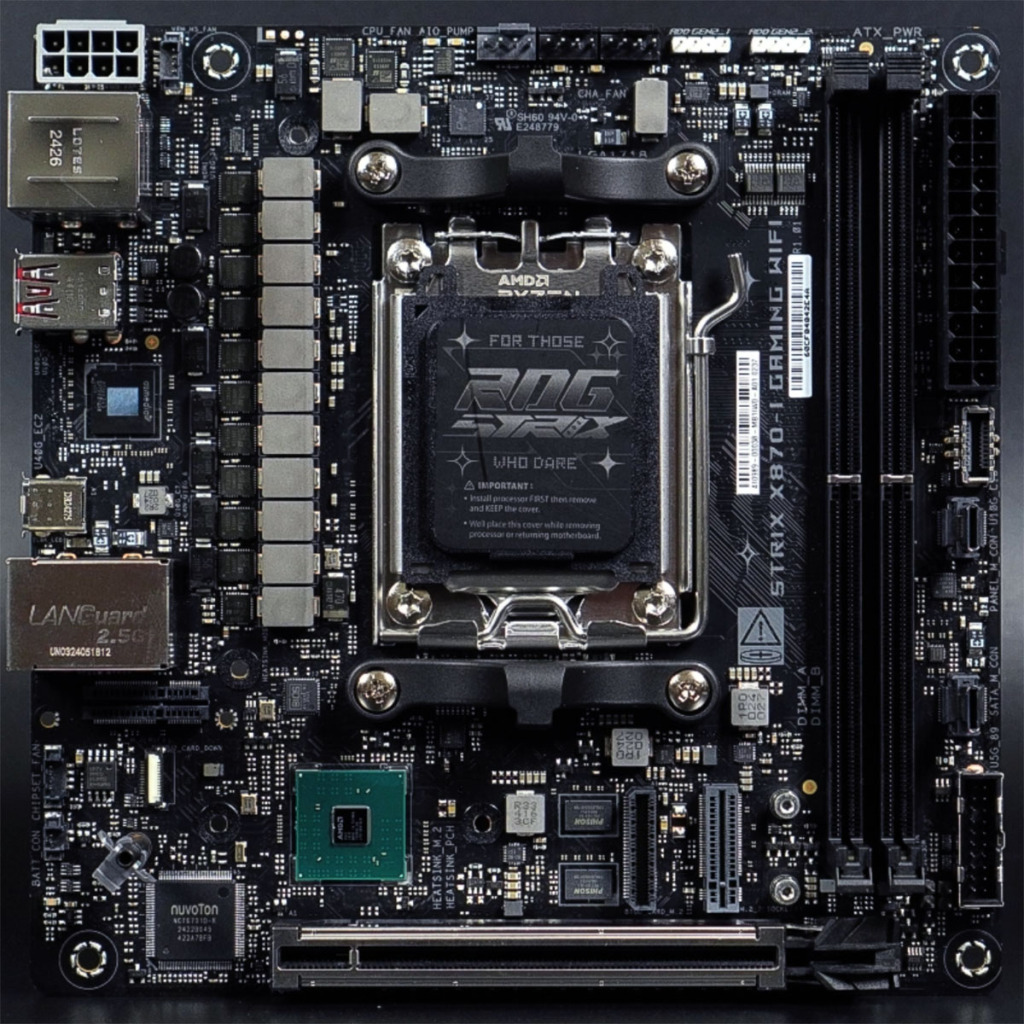

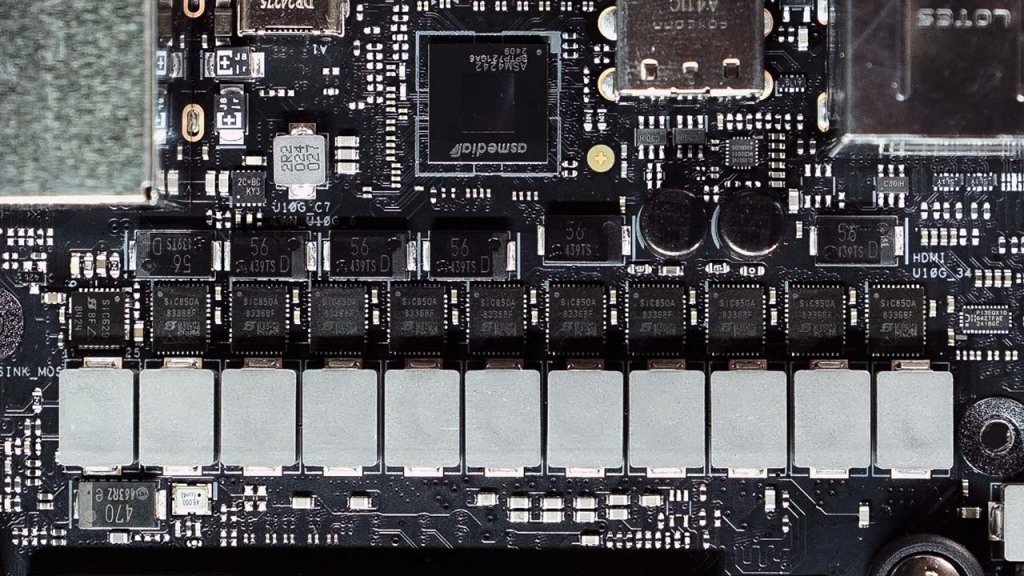

PCB & alimentation VRMs

La STRIX X870-I Gaming WIFI se distingue chez ASUS par son PCB à 10 couches, contrairement aux modèles ATX standard qui en comptent généralement 8. Ce choix est principalement motivé par les contraintes d’espace.

L’alimentation se divise en trois sections : 10 phases pour le Vcore, 2 pour le Vsoc, et 1 pour le Vmisc. Un connecteur EPS CPU 8-PIN, placé en haut à gauche du PCB, utilise la technologie PROCOOL II d’Asus avec des broches pleines pour une meilleure transmission de courant.

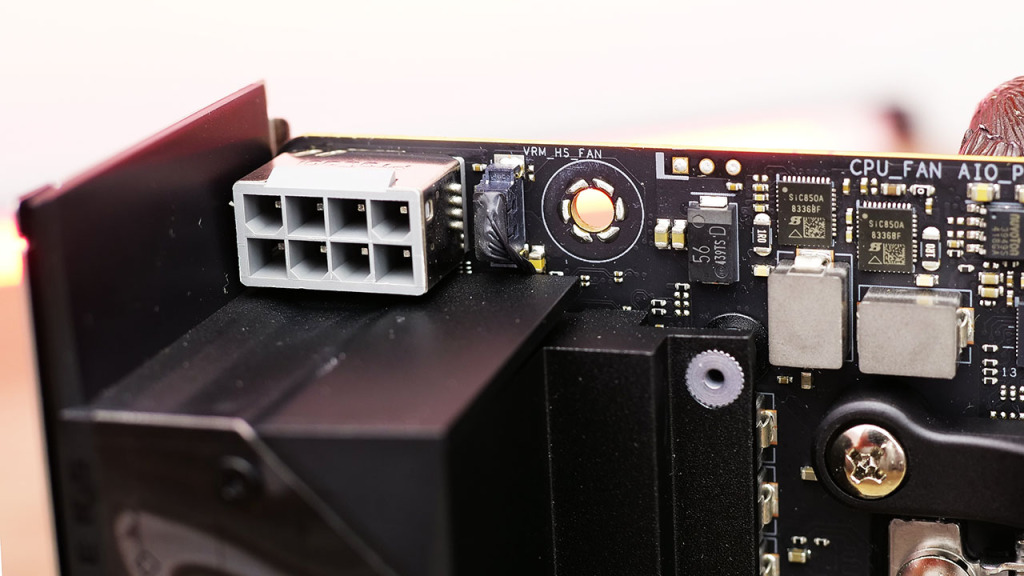

Le connecteur EPS CPU 8-PIN (PROCOOL II) fournit du 12V, sans inductance d’entrée. Le contrôleur PWM ASP2205 gère 5 canaux PWM qui contrôlent 10 modules SPS, confirmant l’architecture TEAMED selon les documents du fabricant.

Les 10 phases du Vcore, situées à gauche du CPU, utilisent des modules VISHAY SIC850A 110A SPS. Les condensateurs d’entrée sont principalement des SPCAP japonais, avec deux condensateurs solides MIL de Yageo, soudés en traversée.

Les 2 phases du Vsoc utilisent des modules VISHAY SIC850A de 110A. Asus met en avant que les SPS offrent plus de protections que les modules DRMOS classiques et prennent en charge la détection de courant. D’ailleurs, elles ne sont pas couvertes par un dissipateur, probablement par manque de place. Cependant, elles n’ont pas besoin de refroidissement supplémentaire.

Une phase Vccio_mem (MC) est gérée par un régulateur MPS8633B de 20A, sous le connecteur ARGB 3-PIN, optimisant l’espace en remplaçant les composants classiques d’un contrôleur PWM, d’un module d’alimentation et d’un driver.

En raison de l’espace limité sur le PCB mini-ITX, Asus n’a pas intégré de LED d’état pour le connecteur EPS CPU 8-PIN. Il n’y a donc aucune alerte lumineuse si le connecteur EPS 8-PIN n’est pas branché, même si le connecteur ATX 24-PIN l’est.

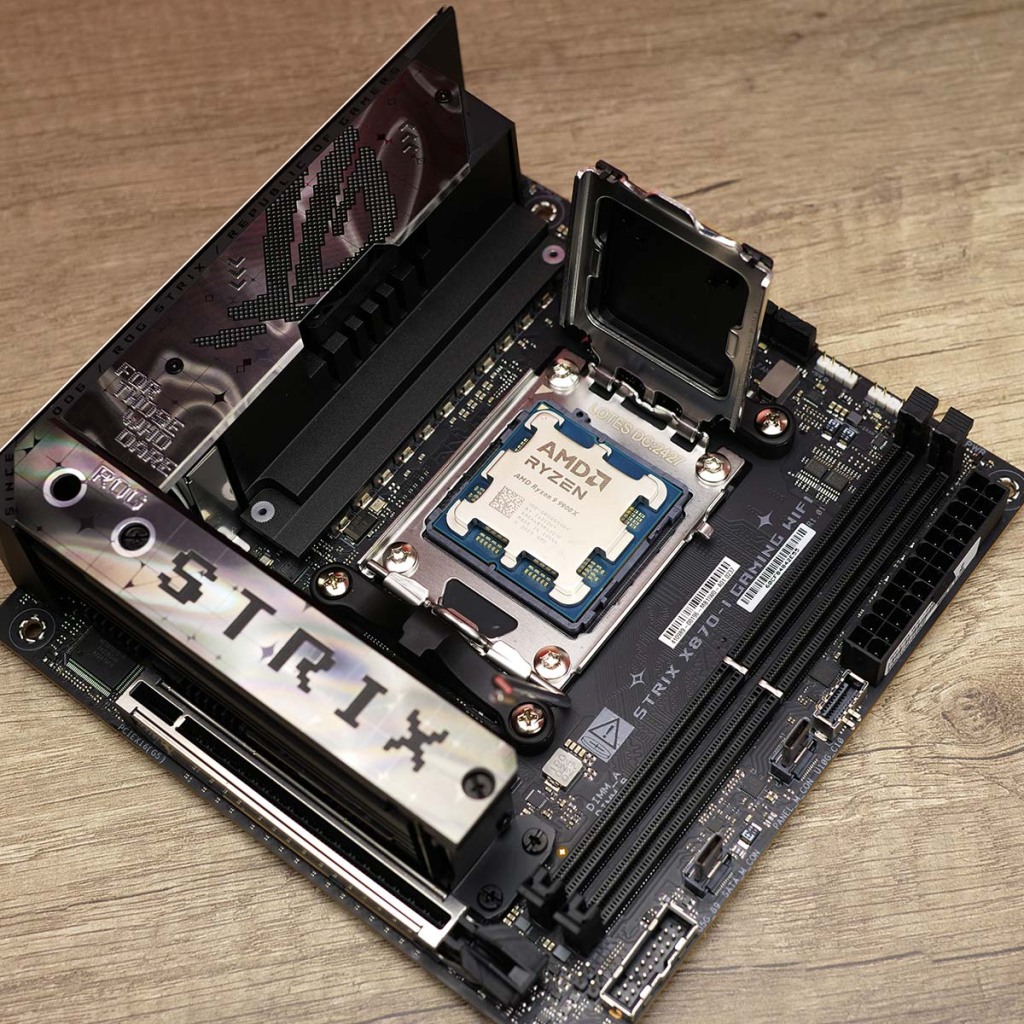

Socket AM5 de la ROG STRIX X870-I GAMING WIFI

Le socket CPU LGA 1718 AM5 prend en charge nativement les processeurs des séries RYZEN 7000, 8000 et 9000, ainsi que les futures générations de processeurs jusqu’en 2027.

L’I/O DIE peut gérer jusqu’à 28 lignes PCI-E 5.0 (dont quatre sont dédiées à la connexion avec le chipset), ainsi que la mémoire DDR5 avec une fréquence minimale de 5600 MHz (pour les RYZEN 9000).

Slot PCIe

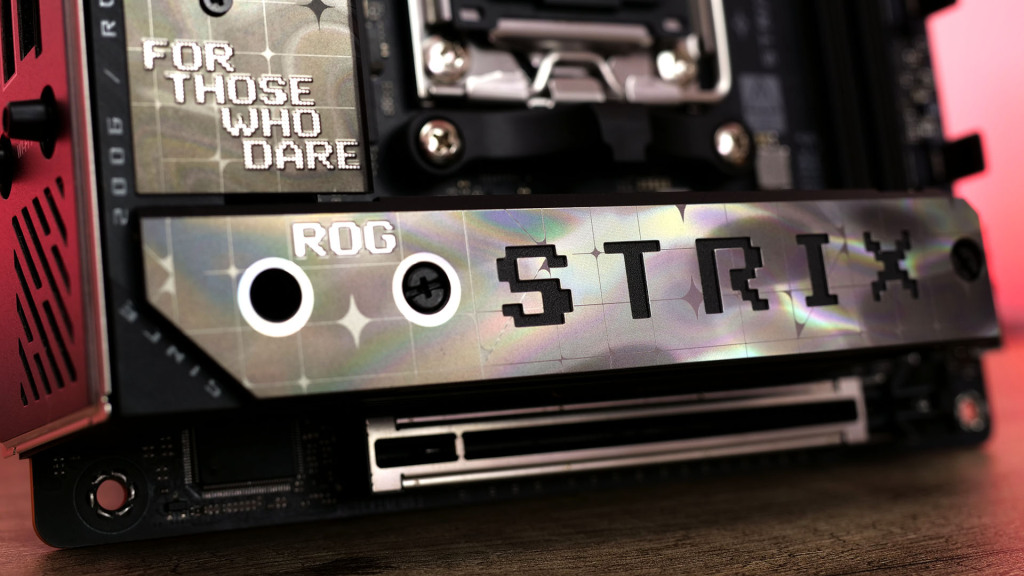

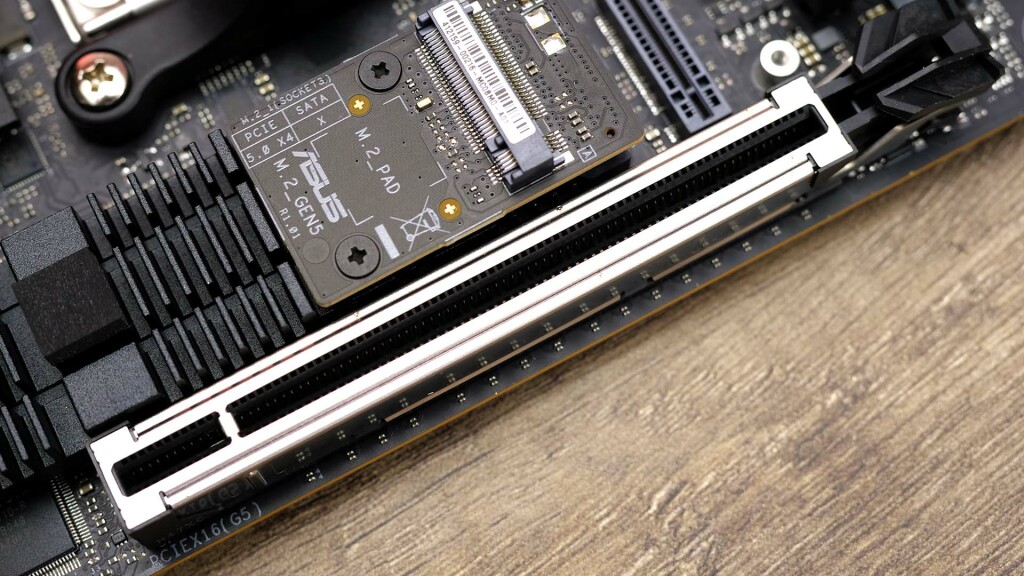

La ROG STRIX X870-I GAMING WIFI est équipée d’un slot d’extension PCIe 5.0 x16, directement relié au CPU. Ce slot bénéficie de la technologie exclusive ASUS PCIe Q-Release Slim, qui permet de retirer facilement les cartes PCI-E sans avoir besoin d’un bouton. Cela fait de la ROG STRIX X870-I GAMING WIFI la seule carte mini-ITX au monde à offrir cette fonctionnalité !

Le mécanisme Q-RELEASE SLIM présente un clip en forme de queue de poisson à l’extrémité du slot, qui est en position déverrouillée par défaut (vers le bas). Lorsqu’un périphérique est inséré dans le slot, le clip se lève automatiquement pour verrouiller l’appareil. Le slot PCI-E est renforcé par du métal (Asus Safeslot) pour offrir une meilleure résistance.

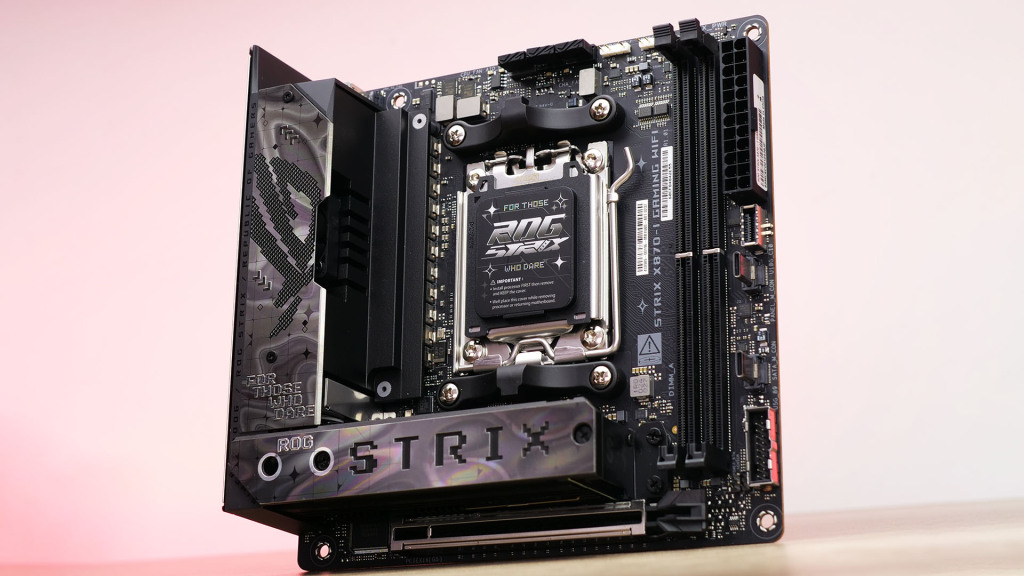

DDR5 ROG STRIX X870-I GAMING WIFI

Notre carte du jour dispose de 2 emplacements DIMM, pouvant accueillir jusqu’à 96 Go de mémoire DDR5. Bien qu’elle ne soit pas équipée des emplacements mémoire NITROPATH présents sur les séries ROG STRIX-E et ROG HERO, elle se démarque par un PCB à 10 couches de qualité serveur. Grâce à l’expertise d’Asus en matière de tracés hybrides internes et externes pour la DDR5, cette carte atteint des fréquences validées (QVL) comparables à celles de la ROG CROSSHAIR.

Avec un processeur RYZEN 9000 la fréquence peut atteindre les 8400 MHz, tandis que le RYZEN 8000 atteint plus de 8600 MHz via AMD EXPO. Les slots mémoire adoptent un design à verrouillage unilatéral, avec le loquet positionné en haut.

Stockage

Port SSD M.2

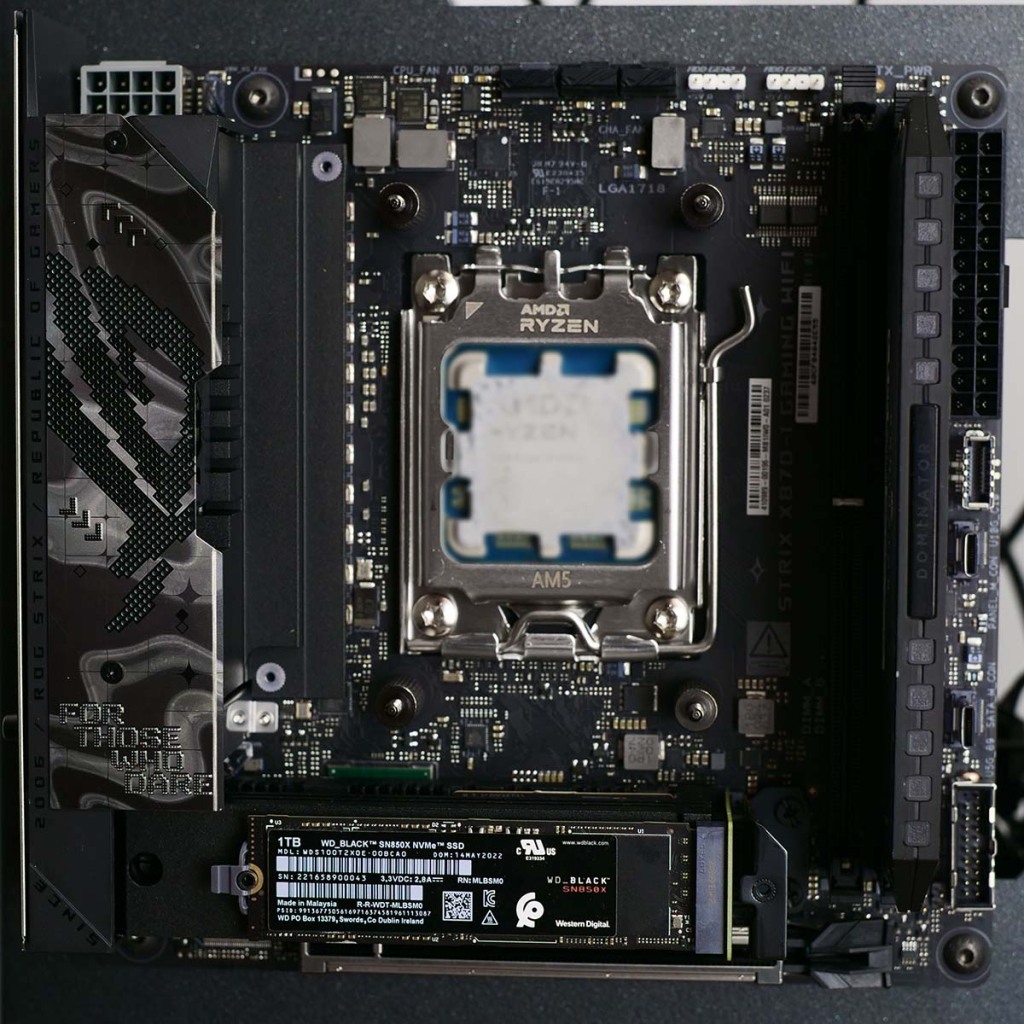

La carte mère ROG STRIX X870-I Gaming WIFI prend en charge deux emplacements M.2. Avec les processeurs AMD Ryzen des séries 9000 et 7000, le premier emplacement M.2 (Key M) au format 2280 fonctionne en PCIe 5.0 x4, tandis qu’avec les processeurs de la série 8000, il est compatible avec le PCIe 4.0 x4.

Le chipset AMD X870 permet également l’utilisation d’un deuxième emplacement M.2 (Key M), prenant en charge les formats 2242, 2260 et 2280 en PCIe 4.0 x4.

Pour optimiser l’espace, les emplacements M.2 et leurs dissipateurs thermiques sont stratégiquement superposés au-dessus du chipset, le tout étant refroidi par un ventilateur intégré afin de réguler efficacement la température des disques haute performance.

Bien qu’Asus n’ait pas intégré le design M.2 Q-RELEASE pour un démontage rapide du dissipateur thermique, les vis du dissipateur sont tout de même anti-chute. Sous le premier niveau, on trouve le slot M.2_2 (et non le M.2_1). Le slot M.2_2 est alimenté par le chipset et prend en charge le PCIe Gen4X4, tandis que le M.2_1, alimenté par le CPU, supporte le Gen5X4. Les utilisateurs doivent donc privilégier le M.2_1 pour l’installation du système.

Concernant le M.2_2, Asus n’a pas ajouté de pad thermique pour le dessous du SSD, probablement en raison de la nécessité accrue de refroidissement pour les SSD Gen5 (M.2_1). Un coussin noir est préinstallé pour supporter les SSD M.2 double face, et un autre coussin est fourni pour les SSD simple face.

Pour fixer les SSD M.2, la nouvelle génération du système M.2 Q-LATCH est présente, offrant un mécanisme sans vis ni outils, permettant de verrouiller et de déverrouiller les SSD par simple pression.

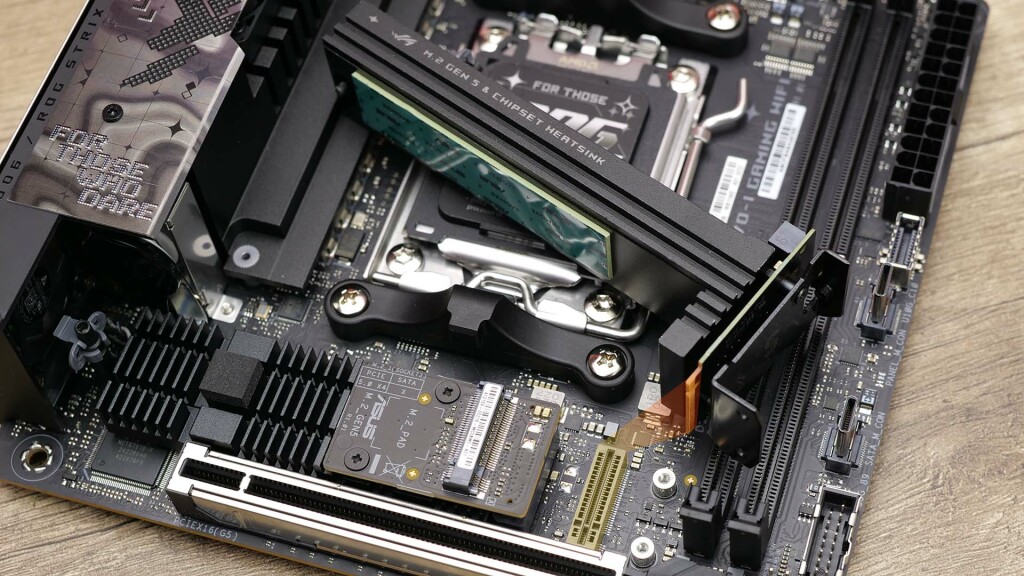

Le M.2_2, alimenté par le chipset Gen4X4, passe par une carte d’extension verticale renforcée par une plaque arrière en métal pour la stabilité.

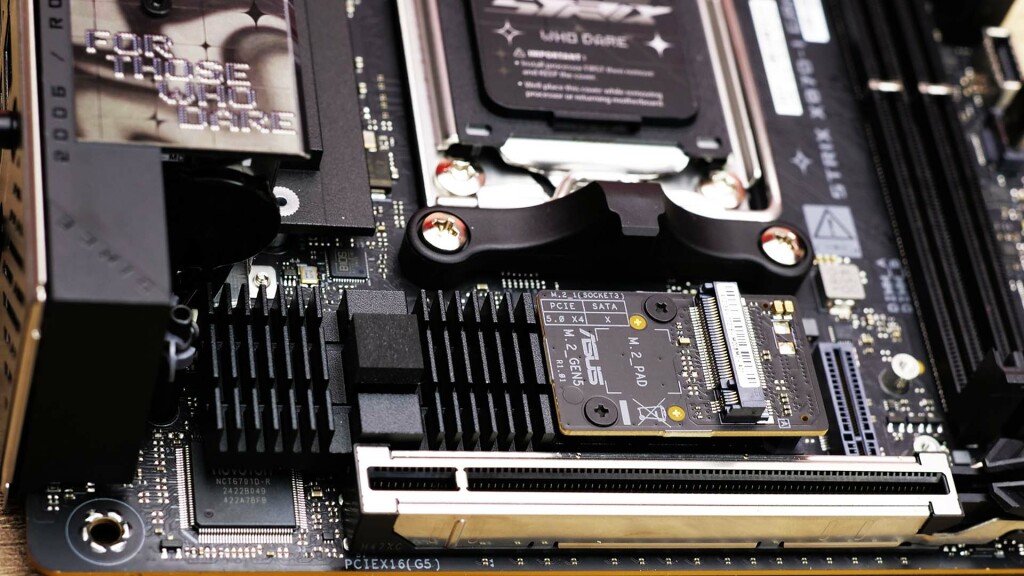

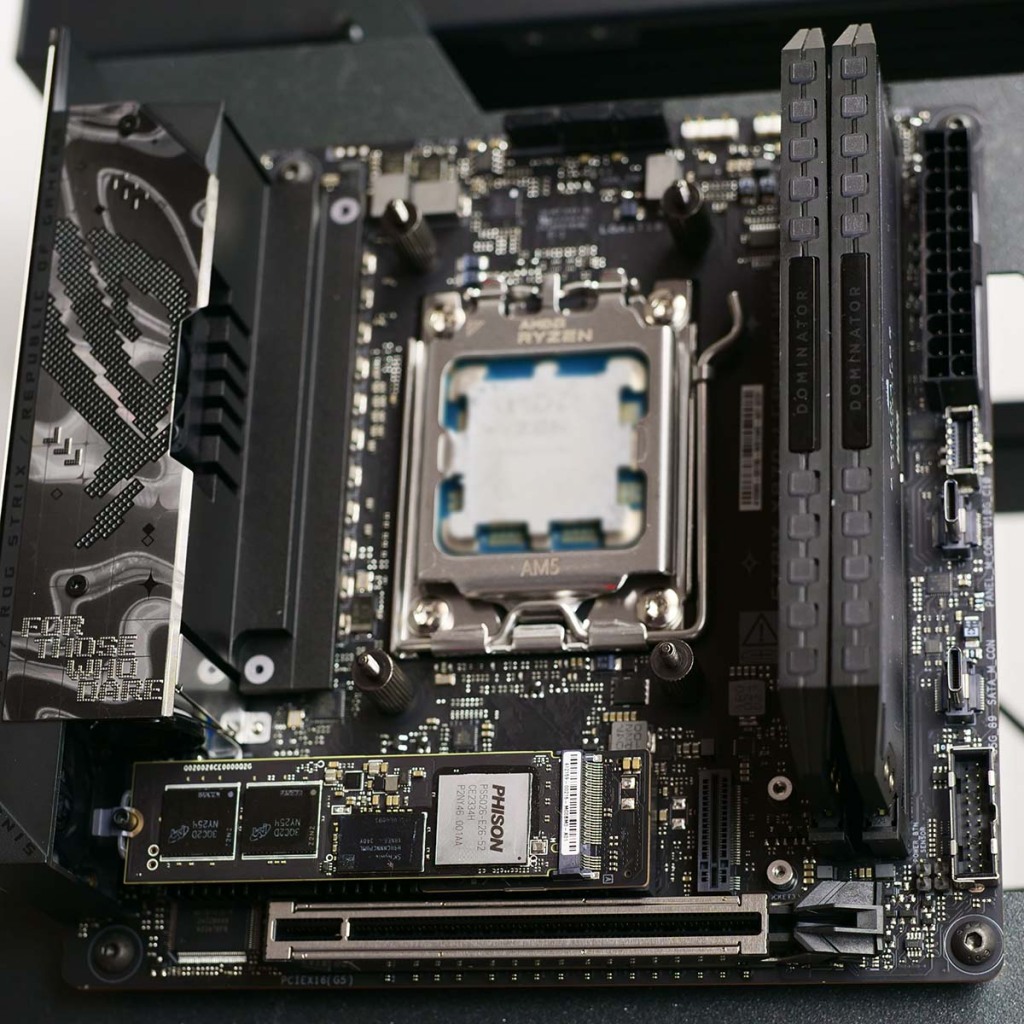

Pour installer un SSD dans le slot M.2_1, il est nécessaire de retirer la carte d’extension M.2_2 en enlevant deux vis à droite et une à gauche. Celles de droite fixent le support métallique du M.2_2, tandis que celle de gauche retient le dissipateur thermique.

En raison du manque d’espace sur le PCB mini-ITX et de la présence du dissipateur pour le chipset AM5, même le slot M.2_1 (Gen5X4) alimenté par le CPU passe par une carte d’extension. Cependant, ce slot ne dispose pas non plus de plaque arrière pour le refroidissement. Le dissipateur en métal situé en dessous est dédié au chipset et inclut un coussin noir pour soutenir les SSD M.2 double face du slot M.2_1.

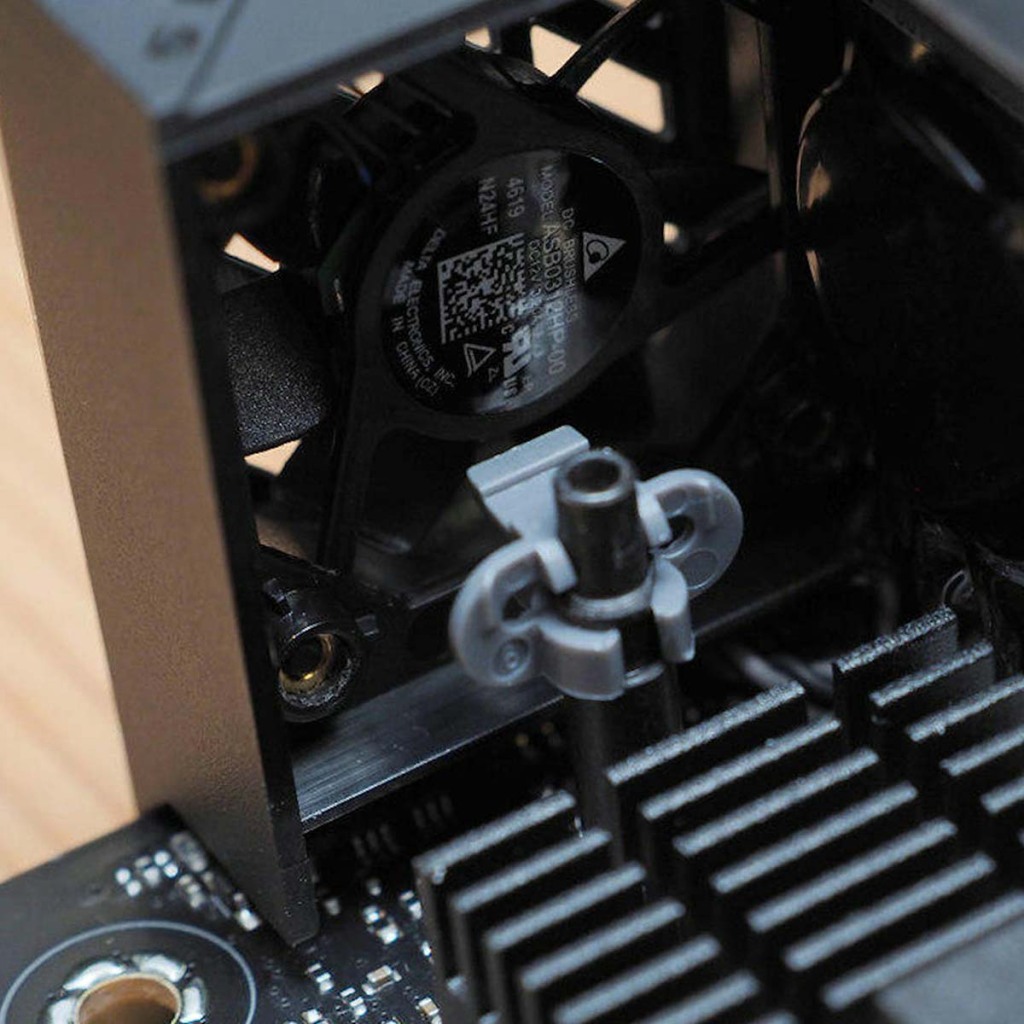

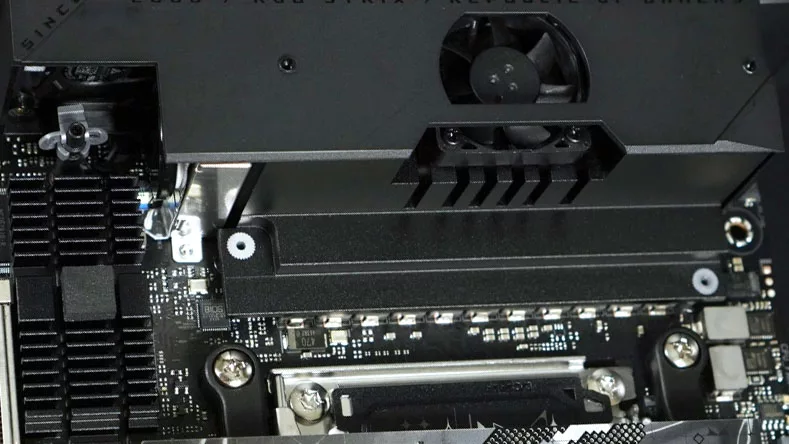

Enfin, un ventilateur vertical installé à l’intérieur du boîtier souffle directement sur les dissipateurs des SSD M.2 et du chipset, un atout majeur pour les environnements restreints des petits boîtiers.

Sata 6GB

La carte mère X870-I Gaming ne dispose pas de ports SATA 6 Gb/s intégrés, mais elle offre la possibilité d’en ajouter deux via la carte d’extension FPS II. En complément, elle prend en charge la technologie AMD RAIDXpert2, permettant des configurations RAID PCIe 0/1/10 et SATA RAID 0/1.

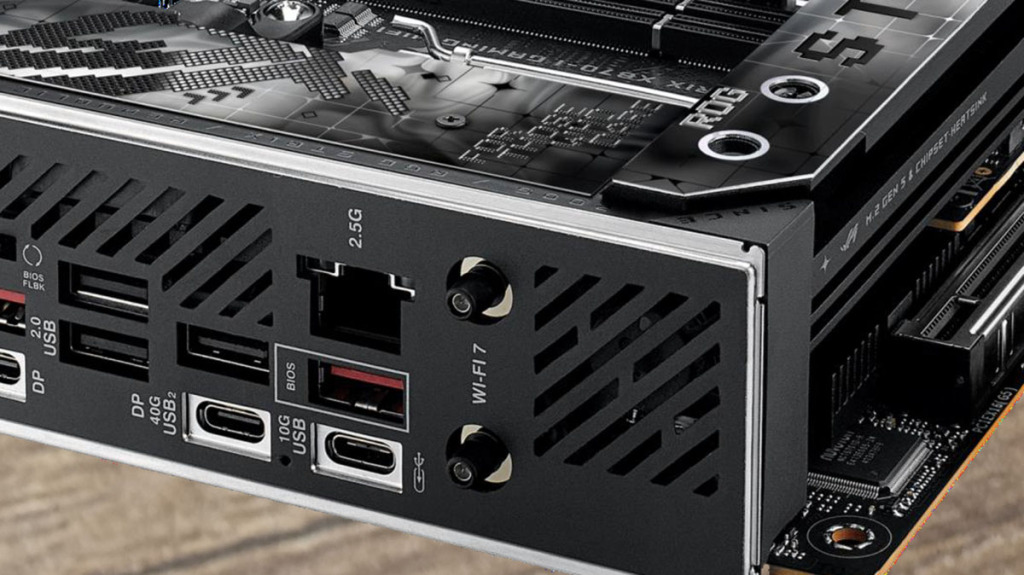

Réseau Ethernet 5G et Wifi 7

La carte mère propose une connectivité réseau avancée avec le Wi-Fi 7 et un port RJ45 Ethernet 2,5 Gb intégré, offrant ainsi une grande flexibilité pour les utilisateurs.

Le Wi-Fi 7 (MediaTek MT7927) permet des vitesses jusqu’à 4,8 fois plus rapides que celles du Wi-Fi 6, en utilisant des canaux de 320 MHz sur la bande 6 GHz et la modulation 4K QAM pour des débits plus élevés. Avec la technologie Multi-Link Operation (MLO), la connexion est plus stable et la latence est réduite, idéale pour le gaming, le streaming et les applications industrielles IoT. Ce Wi-Fi nécessite un point d’accès compatible et un système d’exploitation adapté. La disponibilité des canaux 320 MHz peut cependant varier selon les régions.

En complément, l’antenne ASUS WiFi Q-Antenna améliore la réception grâce à une conception directionnelle et des émetteurs-récepteurs couvrant les bandes 2,4 GHz, 5 GHz et 6 GHz. Par rapport à la génération précédente, elle augmente la portée de jusqu’à 6 % sur la bande 6 GHz et de 18 % sur les bandes 5 GHz et 2,4 GHz, garantissant une qualité de signal optimale.

Côté filaire, le port RJ45 Ethernet Intel 2,5 Gb (I226V) offre une connexion jusqu’à 2,5 fois plus rapide que l’Ethernet standard. Idéal pour des transferts rapides, un gaming sans latence et du streaming en haute définition, il complète parfaitement la connectivité sans fil pour une polyvalence maximale.

Cette combinaison de Wi-Fi 7 et d’Ethernet haut débit assure une connectivité performante, que vous choisissiez une connexion filaire ou sans fil.

Solutions de Refroidissement

La ROG STRIX X870-I GAMING WIFI propose des options de refroidissement robustes, alliant solutions actives et passives, pour garantir des performances optimales dans un format compact.

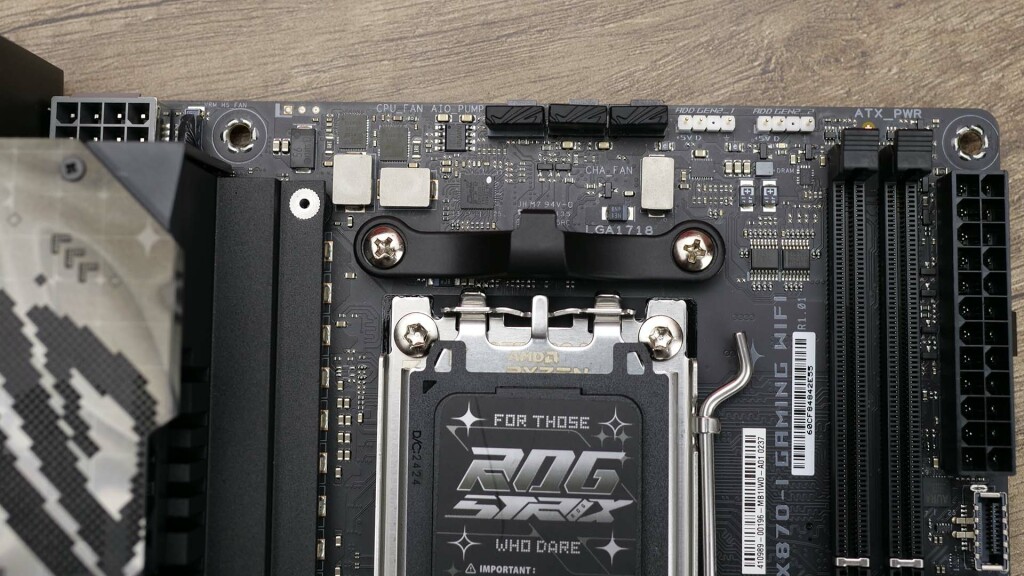

Connecteurs de ventilateurs et refroidissement

La carte mère dispose de plusieurs connecteurs dédiés au refroidissement :

• 1 x connecteur 4 broches pour ventilateur CPU (CPU Fan header) : Permet de contrôler la vitesse du ventilateur en fonction de la température du processeur.
• 1 x connecteur 4 broches pour pompe AIO (AIO Pump header) : Optimisé pour les systèmes de refroidissement liquide tout-en-un, garantissant une alimentation stable de la pompe.
• 1 x connecteur 4 broches pour ventilateur de châssis (Chassis Fan header) : Permet de gérer un ventilateur supplémentaire pour améliorer la circulation de l’air dans le boîtier.

Les trois headers supportent chacun 1A et 12W avec un contrôle Q-Fan partagé, tandis que le header AIO_PUMP fonctionne à pleine vitesse avec une capacité maximale de 1A et 12W. Avec un hub ou un dédoubleur, vous pouvez donc connecter 3 à 5 ventilateurs par header, tant que la consommation totale reste inférieure à 1A pour éviter tout risque de surcharge.

En lien avec les ventilateurs, on peut citer la présence de deux connecteurs ARGB GEN2 5V 3-PIN. Asus a totalement abandonné les connecteurs RGB 12V 4-PIN sur les séries X870E et X870. Contrairement à la génération précédente qui proposait un connecteur ARGB et un connecteur RGB, cette fois-ci, deux connecteurs ARGB sont inclus.

Dissipateurs thermiques pour M.2 et chipset

Afin d’optimiser l’espace, les deux emplacements M.2 sont empilés au-dessus du chipset et recouverts d’un dissipateur thermique commun. Un ventilateur intégré refroidit cet ensemble, assurant des températures stables pour les SSD haute performance, même lors de charges prolongées. Ce système permet de maintenir des vitesses de transfert élevées sans risquer de throttling thermique.

Dissipateur thermique et refroidissement des VRM

Les VRM sont refroidis par un dissipateur thermique en forme de L, qui s’étend au-dessus des ports E/S arrière, optimisant ainsi la surface de dissipation. Un ventilateur dédié est également inclus pour assurer un refroidissement actif des VRM, particulièrement crucial lors de l’utilisation de processeurs AMD haut de gamme, qui demandent une gestion thermique plus rigoureuse.

Cette solution garantit une alimentation stable tout en prévenant la surchauffe des VRM, même en cas d’overclocking ou de charges intenses. Ce ventilateur contribue également au refroidissement de la puce responsable de la gestion des deux ports USB 4.

Gestion automatique du refroidissement

Le logiciel ASUS Fan Xpert 4 permet un contrôle avancé des ventilateurs, ajustant automatiquement leur vitesse en fonction des capteurs thermiques répartis sur la carte mère. Cette gestion intelligente assure un flux d’air optimal et un équilibre parfait entre performance et silence.

En résumé, la ROG STRIX X870-I GAMING WIFI combine des solutions de refroidissement actives et passives, telles que les ventilateurs dédiés et les dissipateurs thermiques étendus, pour maintenir des performances élevées dans un format mini-ITX. Que vous utilisiez un refroidissement par air ou liquide, cette carte est conçue pour offrir un refroidissement efficace, même sous des charges intensives.

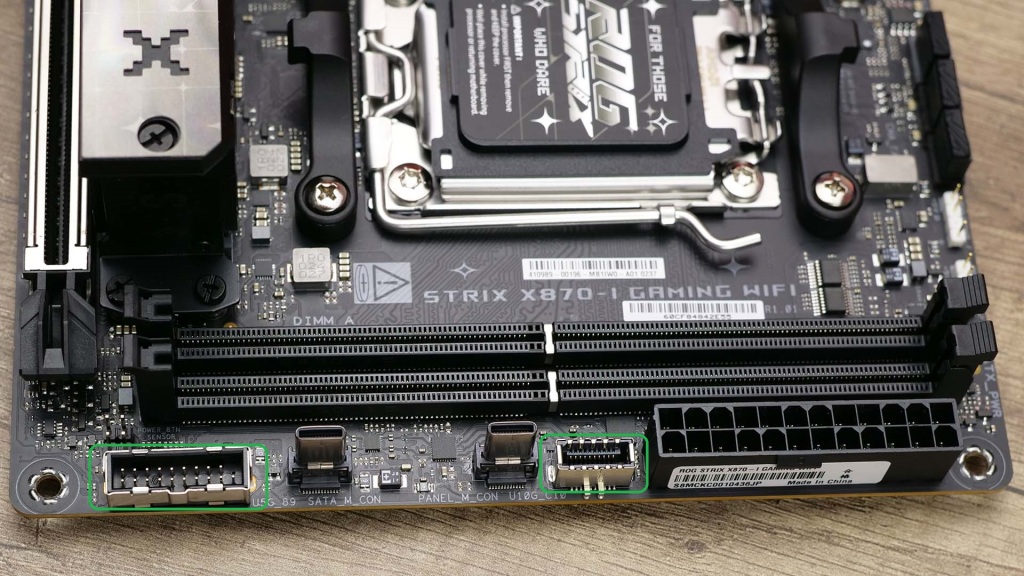

Connecteurs internes USB

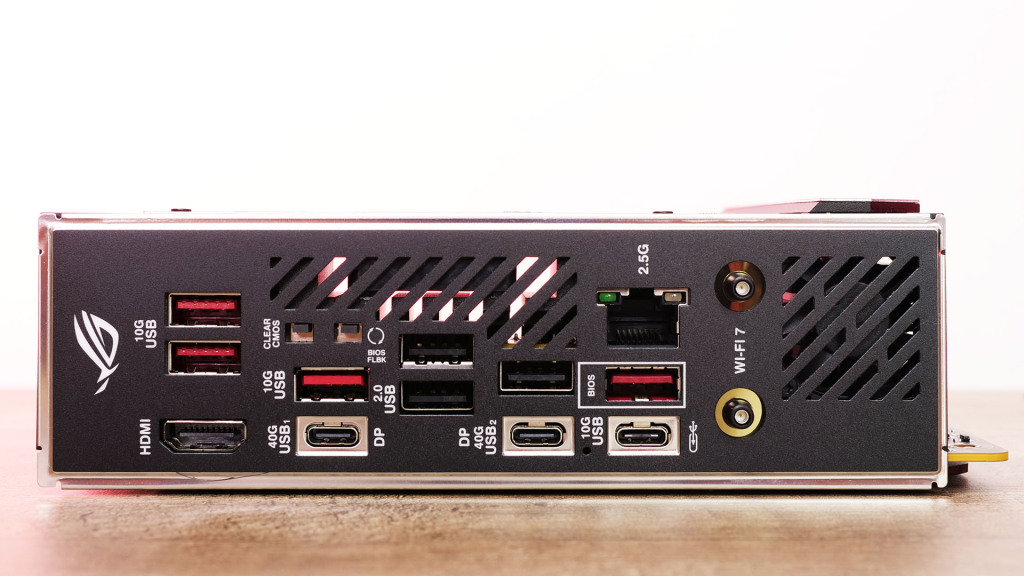

Sorties à l’arrière de l’I/O

La plaque I/O préinstallée est très simple, avec une finition mate par jet d’encre. Le logo « ROG » en haut ajoute une touche de personnalisation supplémentaire. Les ouvertures en diagonale correspondent aux emplacements du ventilateur, celui du haut servant de sortie d’air et celui du bas d’entrée d’air.

La ROG STRIX X870-I GAMING WIFI, en synchronisation avec la nouvelle génération du ROG STRIX HIVE II, a remplacé les ports USB Type-A par des Type-C, nécessitant l’utilisation de câbles spécifiques fournis dans les accessoires.

Le bouton CLEAR CMOS est une nouveauté, remplaçant le design précédent à 2 broches CLEAR CMOS situé sur la FPS CARD, pour résoudre les problèmes rencontrés par ceux qui ne l’utilisaient pas. Le bouton BIOS FLASHBACK et le port USB assigné, autrefois présents sur le ROG STRIX HIVE, sont maintenant directement intégrés à l’I/O, facilitant l’accès pour ceux qui ne souhaitent pas utiliser les fonctionnalités de HIVE II. Cela montre qu’ASUS écoute les retours des utilisateurs et réintègre certaines fonctions directement sur la carte mère.

D’après les informations fournies par ASUS, l’ASM4242 USB4 est connecté au PCH, tandis que le réseau 2.5 Gbps est relié au CPU.

• 1 port HDMI 2.1 supportant du 4K à 60 Hz
• 4 ports USB 10 Gbps Type-A
• 2 ports USB 40 Gbps Type-C prenant également en charge le DP ALT 4K à 60 Hz
• 1 bouton physique CLEAR CMOS
• 1 bouton physique BIOS FLASHBACK
• 3 ports USB-A 2.0
• 1 port réseau filaire 2.5G RJ45
• 1 connecteur d’antenne Wi-Fi 7 externe (propre à la technologie Q-ANTENNA d’ASUS)
• 1 port USB-C 10 Gbps dédié à la connexion avec le ROG STRIX HIVE II (avec câble spécial requis)

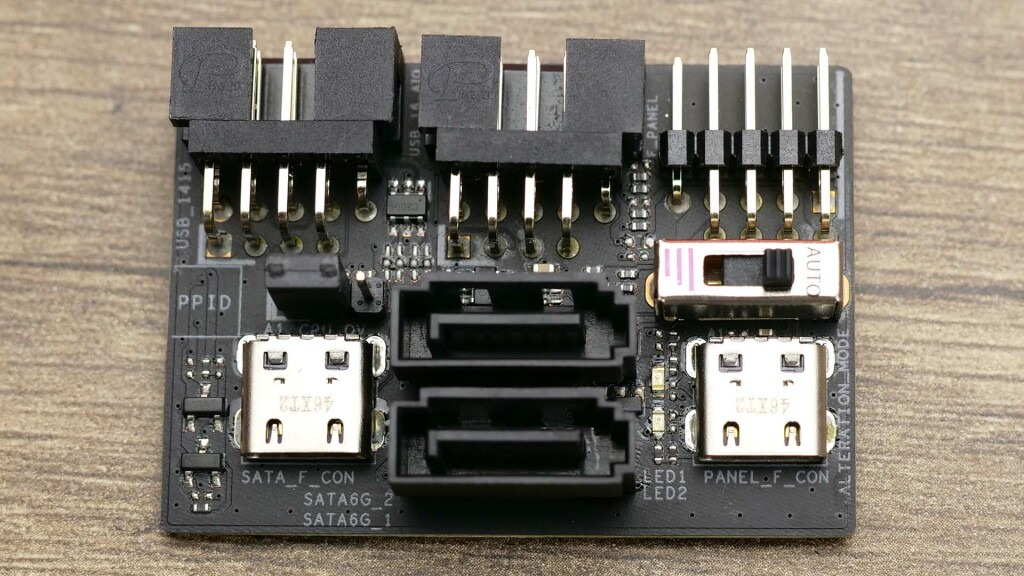

ROG FPS-II CARD

La carte ROG FPS regroupe les connexions I/O sur une carte montée verticalement, libérant ainsi de l’espace précieux sur la carte mère tout en facilitant la gestion des câbles. Les branchements peuvent être réalisés avant l’installation de la carte, simplifiant grandement le montage dans des espaces restreints.

Comparée à la génération précédente (ROG FPS-II), elle ne propose plus le connecteur 2-PIN pour le CLEAR CMOS. Cette fonctionnalité a été remplacée par un bouton physique intégré directement à l’I/O, rendant l’utilisation du 2-PIN obsolète.

La nouvelle ROG FPS-II CARD porte le marquage FPS-II_X870, tout comme le ROG STRIX HIVE II, et fait partie de la nouvelle gamme X870, ce qui rend les anciens modèles incompatibles avec ces nouvelles cartes.

Le commutateur physique ALTERATION PCIE MODE permet de passer entre trois modes : par défaut, la vitesse du PCIe est celle définie par le CPU ; en position intermédiaire, elle est réduite d’un niveau et un voyant vert s’allume ; en le déplaçant encore, la vitesse est réduite davantage, avec un voyant jaune qui s’allume. Par exemple, pour un processeur RYZEN 9000, la configuration par défaut est en PCIe GEN5X16, le mode intermédiaire passe à GEN4X16, et la dernière position abaisse à GEN3X16.

La carte d’extension propose deux ports USB 2.0 9-PIN, mais elle ne fournit en réalité que trois ports USB 2.0 (TYPE-A). Le port USB 2.0 9-PIN de droite (USB_16_AIO) ne supporte qu’un seul port USB 2.0. Le câble séparateur fourni, avec un connecteur 19-PIN, doit être branché sur le port USB 2.0 9-PIN de gauche (USB_1516), qui, lui, prend en charge deux ports USB 2.0. Si vous avez un appareil nécessitant un seul port USB 2.0, comme un AIO ou un dispositif ARGB, il est recommandé de l’installer sur le port USB_16_AIO plutôt que sur USB_1516.

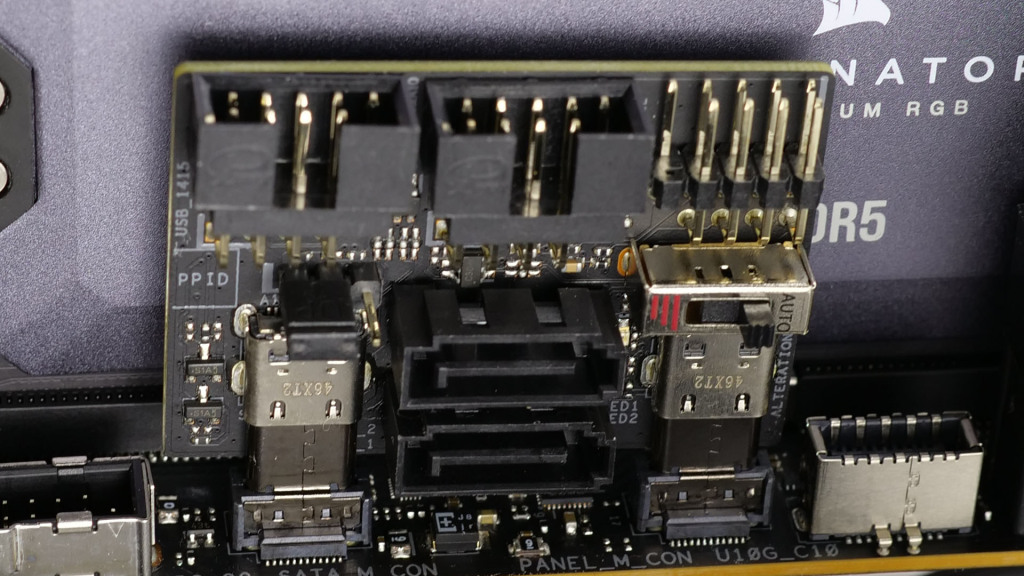

Installation de la ROG FPS II

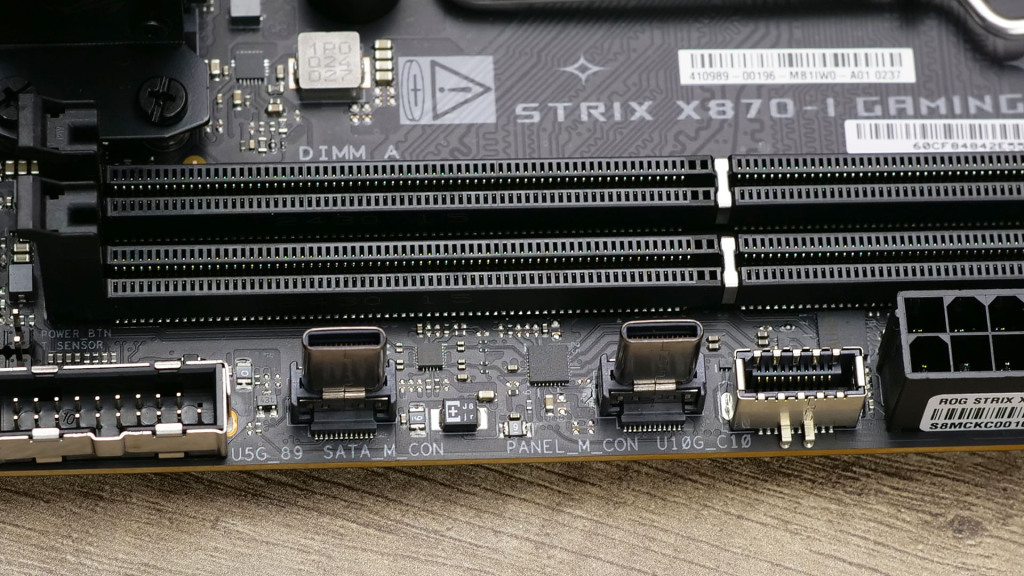

Sous le connecteur ATX 24 broches, se trouvent deux ports mâles de type-C, conçus pour connecter la carte ROG FPS-II. Asus rappelle qu’il est essentiel de vérifier attentivement le sens d’installation pour éviter tout mauvais branchement.

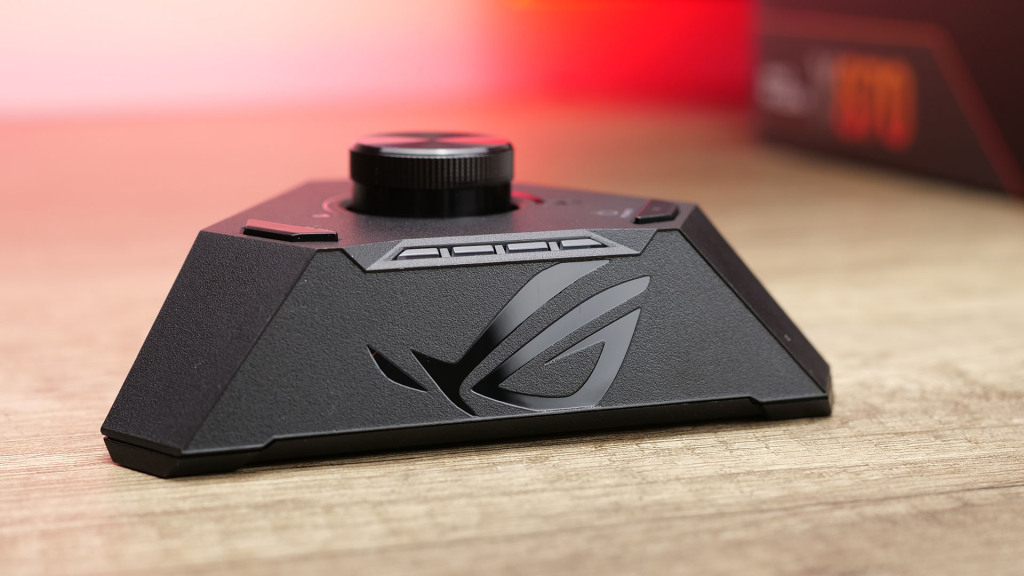

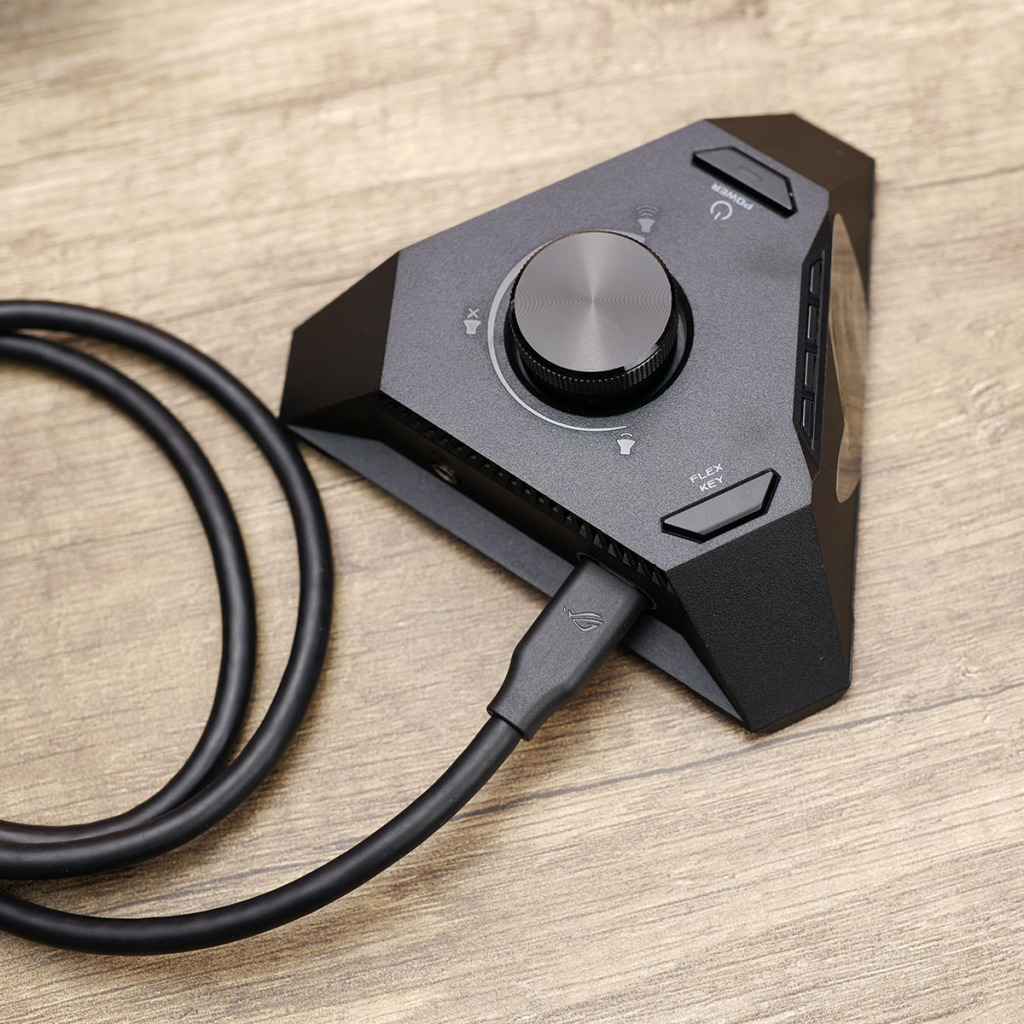

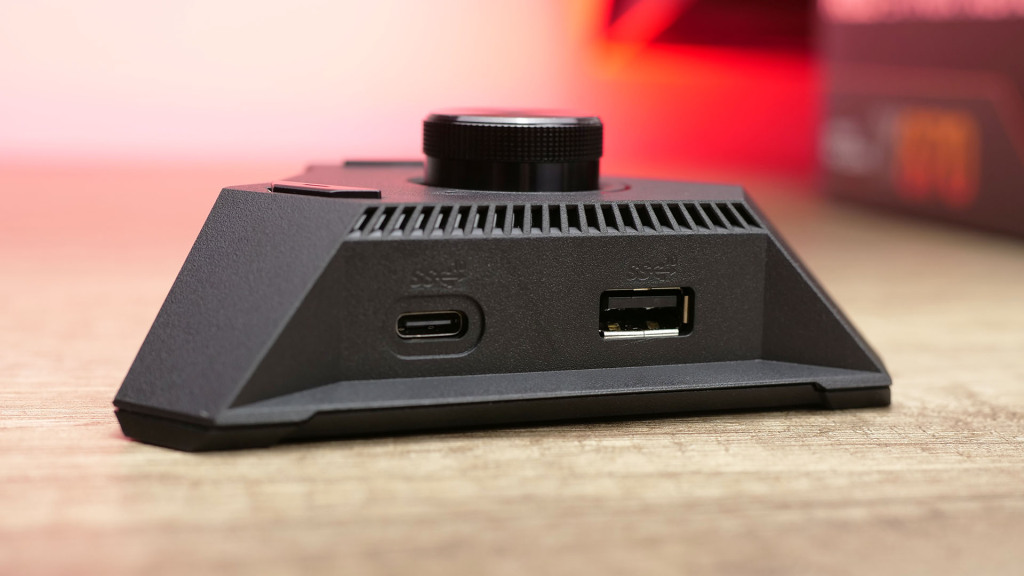

ROG Strix Hive II

Faute de place sur le PCB principal de la ROG STRIX X870-I GAMING WIFI, ASUS a déporté certaines fonctionnalités et composants vers le module externe ROG Strix Hive II. Il se présente comme une station d’accueil multifonctionnelle conçue pour offrir une gamme de fonctionnalités adaptées à divers usages. Il est équipé de deux boutons physiques, de quatre ports d’entrée/sortie, d’un bouton de volume, et de LEDs de débogage.

En termes de connectivité, le HIVE II propose un port USB Gen2x1 Type-C, un port USB Gen2x1 Type-A, ainsi qu’une prise jack 3,5 mm pour casque et microphone. Ces options élargies visent à améliorer l’expérience utilisateur en offrant plus de flexibilité et de fonctionnalités que les solutions traditionnelles.

Les boutons incluent un FLEX KEY, programmable via le BIOS pour diverses fonctions (redémarrage, raccourcis ou gestion Aura Sync), ainsi qu’un bouton d’alimentation. Une molette de volume, synchronisée avec Windows, permet d’ajuster le volume en la tournant, et de couper le son en la pressant.

Pour le diagnostic, des LEDs de débogage sont intégrées, avec un code couleur distinct pour chaque composant : rouge pour le CPU, orange pour la RAM, blanc pour le GPU, et vert pour le Boot. Trois aimants en néodyme situés à l’arrière assurent une fixation robuste sur n’importe quel châssis métallique.

DAC ESS SABRE9260Q

Le ROG Strix Hive II est équipé d’un DAC ESS SABRE9260Q, un convertisseur numérique-analogique de haute qualité, qui offre une clarté sonore exceptionnelle. Ce DAC garantit un son précis et détaillé, avec un faible bruit de fond et une distorsion minimale, ce qui le rend idéal pour les joueurs exigeants et les audiophiles en quête d’une immersion sonore maximale.

Technologie Hyper-Grounding

La technologie Hyper-Grounding du module audio divise les chemins de retour du courant analogique et numérique en plusieurs couches sur le PCB, réduisant ainsi le bruit et les interférences électromagnétiques. Cette conception minimise les effets de diaphonie (crosstalk) et délivre un son pur, sans interférence, pour une expérience audio améliorée.

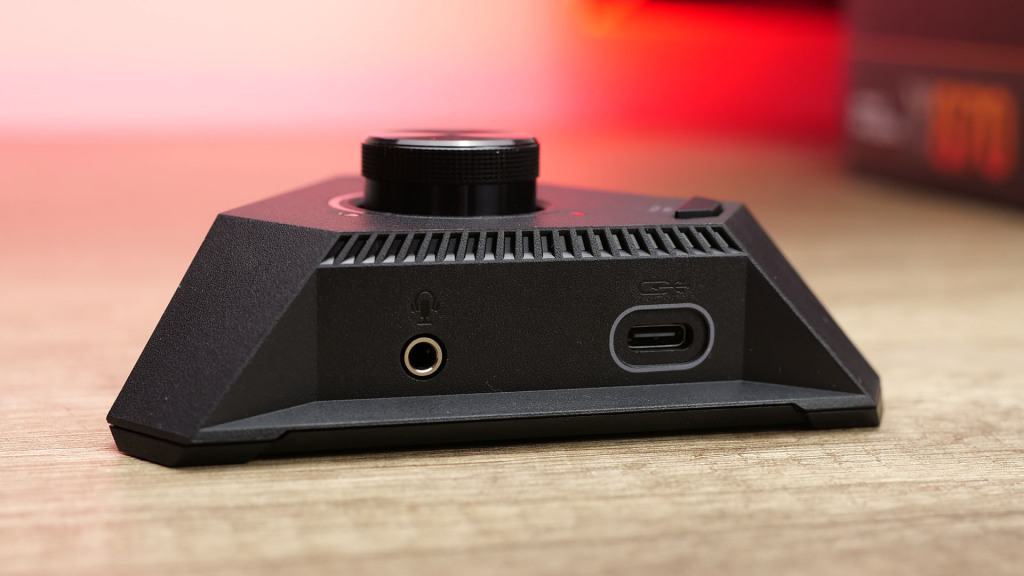

Connectique audio et alimentation

Le ROG Strix Hive II comprend également une prise jack pour casque avec microphone intégré, offrant la possibilité de connecter des casques de haute qualité pour des sessions de jeu ou de communication. La connexion se fait via un port USB Type-C, qui assure à la fois l’alimentation et le transfert des données du module Hive, facilitant ainsi l’intégration de l’audio haute qualité dans un format compact.

Grâce à cette approche, ASUS offre une solution audio qui combine haute performance et design compact, garantissant une qualité sonore optimale, notamment pour les utilisateurs qui recherchent une expérience immersive sans compromis sur l’espace ni sur la clarté sonore.

De plus, ASUS a collaboré avec Dolby Atmos pour offrir une qualité audio gaming supérieure aux utilisateurs de la ROG STRIX X870-I GAMING WIFI. Dolby Atmos va au-delà des systèmes de son surround traditionnels en ajoutant des canaux de hauteur, permettant une immersion audio en trois dimensions.

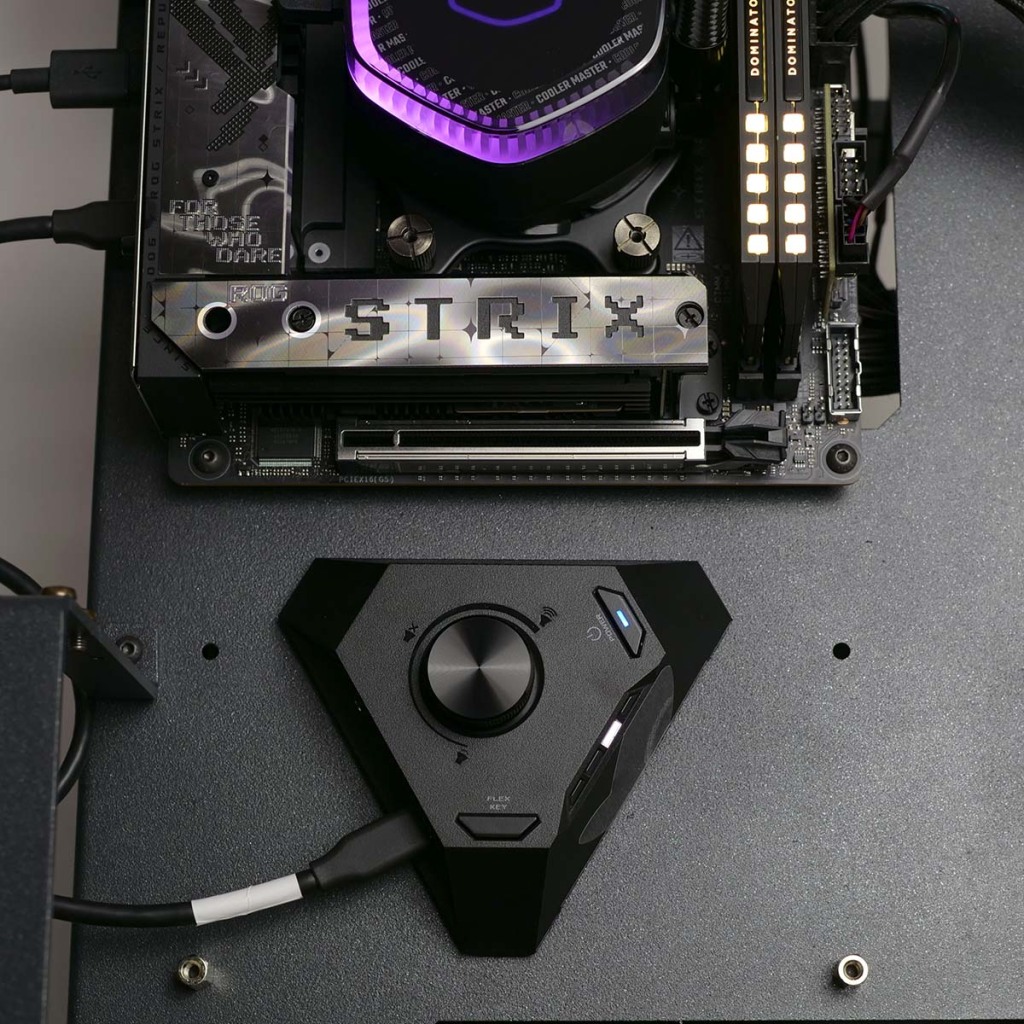

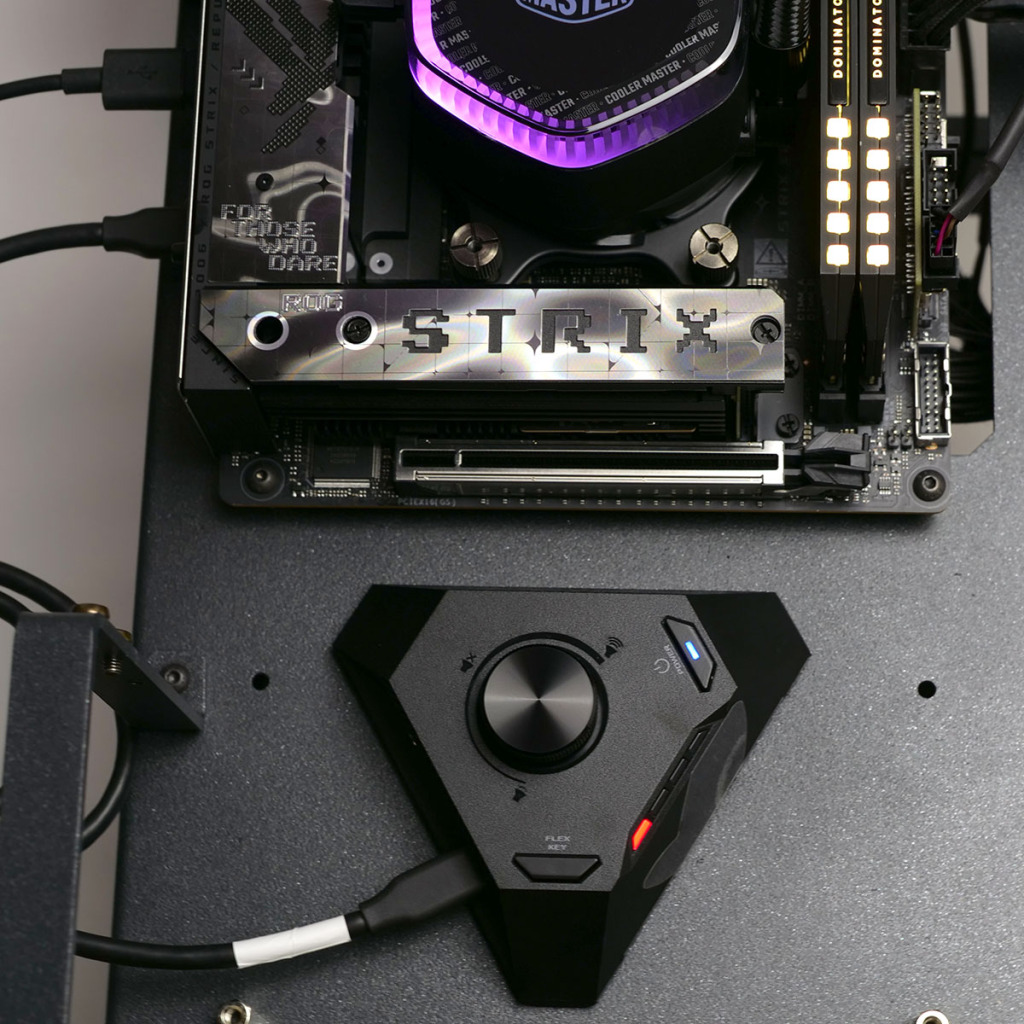

Intégration dans une configuration ITX

L’intégration du ROG STRIX HIVE II dans une configuration ITX offre un contrôle supplémentaire tout en libérant de l’espace pour d’autres composants. Bien qu’il soit externe, ce qui peut parfois poser des problèmes d’encombrement, cette externalisation permet d’améliorer les performances audio et l’expérience utilisateur. Pour ceux qui recherchent un équilibre entre fonctionnalités avancées et optimisation de l’espace, le HIVE II constitue une solution intéressante, malgré son impact sur l’organisation générale.

Comparaison avec la ROG X670E-I GAMING WIFI

L’année dernière, la ROG X670E-I GAMING WIFI s’était distinguée non seulement par l’intégration de l’USB4 (JHL8540) sur son format mini-ITX, mais aussi par la présence de la ROG FPS CARD, une structure imposante qui avait marqué les esprits. De plus, l’inclusion de l’innovant ROG STRIX HIVE avait définitivement séduit les adeptes de mini-ITX.

Fort de l’expérience acquise avec la X670E-I, ASUS a apporté plusieurs améliorations à cette nouvelle version, parmi lesquelles l’intégration du contrôleur USB4 ASM4242, du Wi-Fi 7, de la ROG STRIX HIVE II, de la carte ROG FPS-II. Le changement majeur réside toutefois dans l’abandon du design à double chipset au profit d’une architecture à un seul chipset comme expliqué plus haut, mais aussi dans notre article dédié aux différents chipsets AM5. L’utilisation de deux chipsets sur la X670E offre une capacité légèrement accrue en lignes PCIe (44 contre 36) et en connectivité USB faisant de ce chipset une option légèrement plus complète.

Test ROG STRIX X870-I GAMING WIFI avec Ryzen 9 9900X

Config de test de la ROG STRIX X870-I GAMING WIFI

• AMD RYZEN 9900X
• ROG THOR 850W Platinum II
• SSD Corsair MP700 PRO SE PCIE 5.0
• DOMINATOR PLATINUM RGB 32 GO (2 x 16 GO) DDR5 DRAM 6 000 MHz C30
• G.Skill Trident Z5 RGB 32 Go (2 x 16 Go) DDR5 8000 MHz CL38 ( pour tester DOCP)
• AIO Cooler Master MasterLiquid 360 ION
• Windows 11 23H2 sur SSD WD Black S850X 1 To
• Boitier Kompcase Magnus II

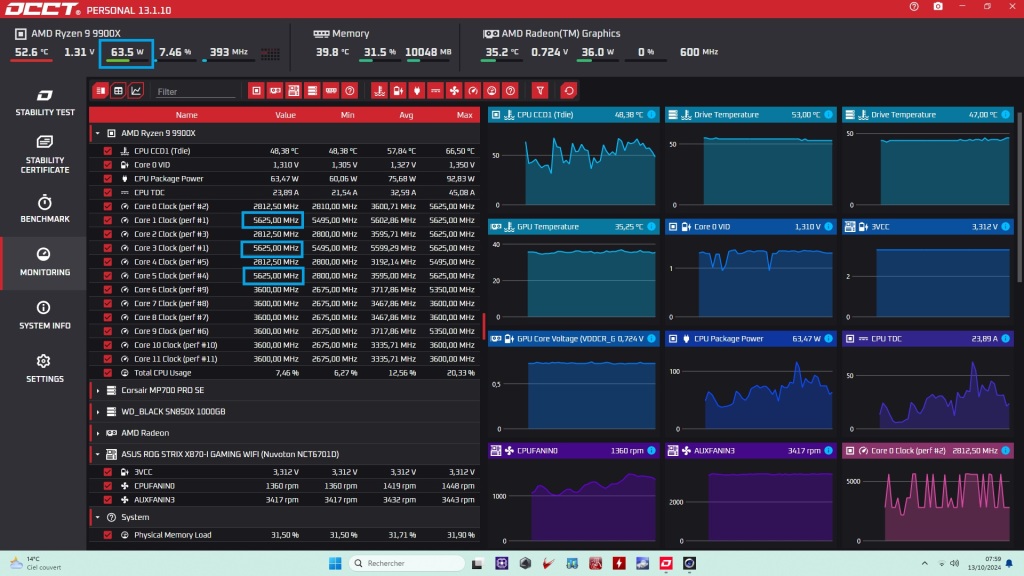

Les fréquences boost du R9 9900x sur la ROG STRIX X870-I GAMING WIFI

Le R9 9900X, testé sur notre carte mère ROG STRIX X870E-E Gaming Wifi, démontre des performances intéressantes. En mode mono-cœur, il atteint une fréquence maximale de 5625 MHz sous Cinebench R23, conformément aux spécifications d’AMD.

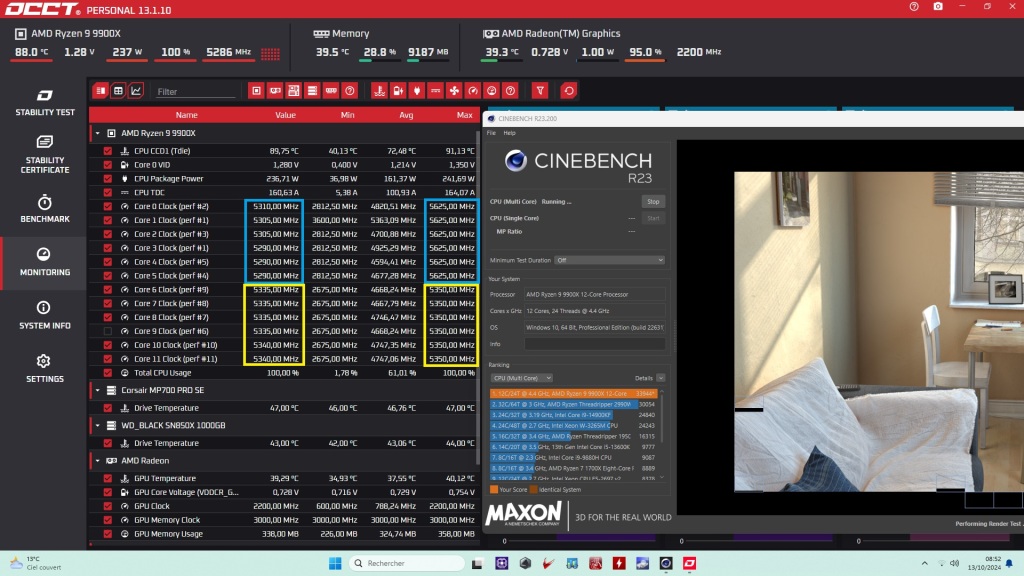

Lors de l’utilisation simultanée de tous les cœurs, la fréquence oscille entre 5000 et 5050 MHz. La consommation maximale observée atteint 162 Watts.

Cette gestion de la fréquence vise à optimiser la consommation énergétique par rapport à la génération précédente, illustrant un compromis entre performance et efficacité.

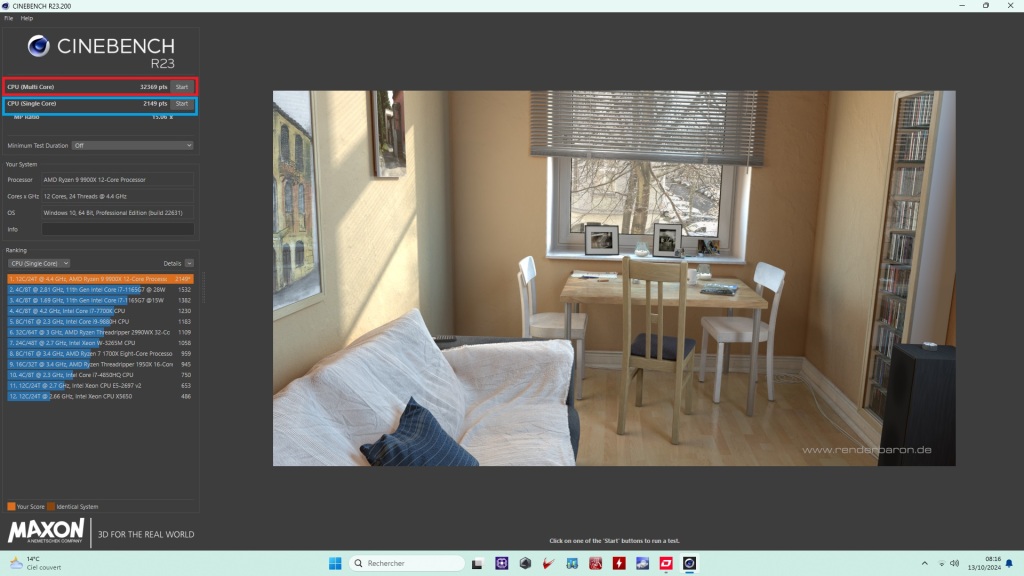

Cinebench R23 : 9900X & ROG STRIX X870-I GAMING WIFI

Le test Cinebench R23 du Ryzen 9 9900X, monté sur la carte mère ASUS ROG STRIX X870E-E GAMING, a montré des résultats proches de ceux que nous avions obtenus lors de notre propre test du 9900X. Le processeur a atteint un score multicœur de 32 369 points et un score monocœur de 2 149 points, avec une légère infériorité en multicœur par rapport à nos précédents résultats.

Cela reste néanmoins une excellente performance, confirmant la puissance du 9900X pour les tâches multicœurs et monocœurs.

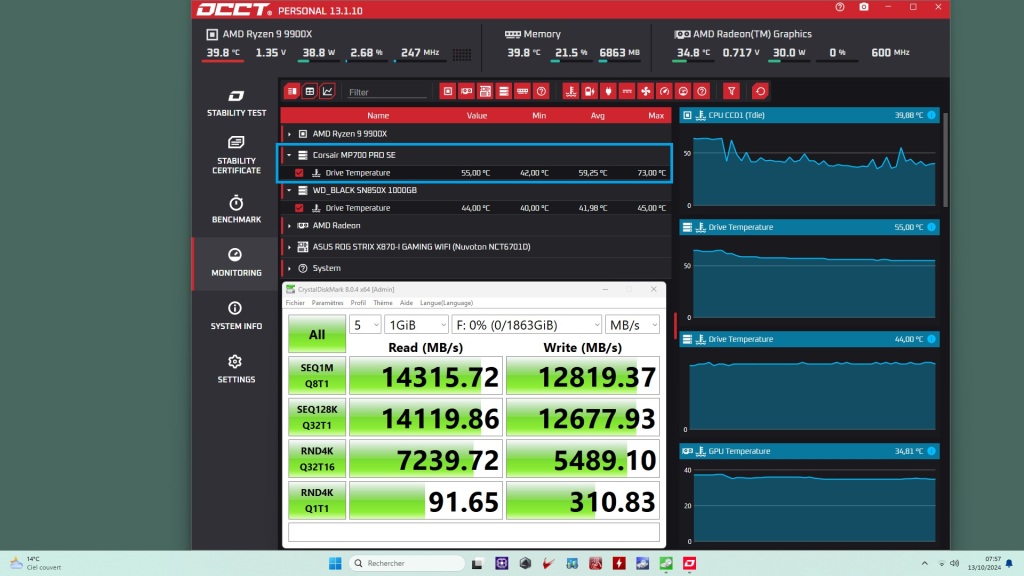

ROG STRIX X870-I GAMING WIFI : Vitesses de Lecture/Ecriture SSD PCIe 5.0

Pour ce test nous avons fait appel au Corsair MP700 PRO SE 2 To. Le SSD Corsair MP700 PRO SE a été monté sur l’unique port PCIe 5.0 de la carte.

Grâce à CrystalDiskMark, nous avons pu mesurer des vitesses de lecture séquentielle atteignant 14 315 MB/s et des vitesses d’écriture séquentielle culminant à 12 819 MB/s, surpassant même les spécifications annoncées par le fabricant (jusqu’à 14 000 MB/s et jusqu’à 12 000 MB/s).

Lors du test intensif, le SSD a atteint une température maximale de 74°C, supérieure à celle mesurée avec la X870E-E Gaming, mais tout à fait acceptable en charge, surtout sur une carte mini-ITX. Le système empilé avait suscité quelques doutes, notamment concernant sa compacité et son rôle de refroidissement, avec le chipset et deux SSD. Cependant, il est clair que le dissipateur ainsi que le ventilateur associé remplissent parfaitement leur fonction.

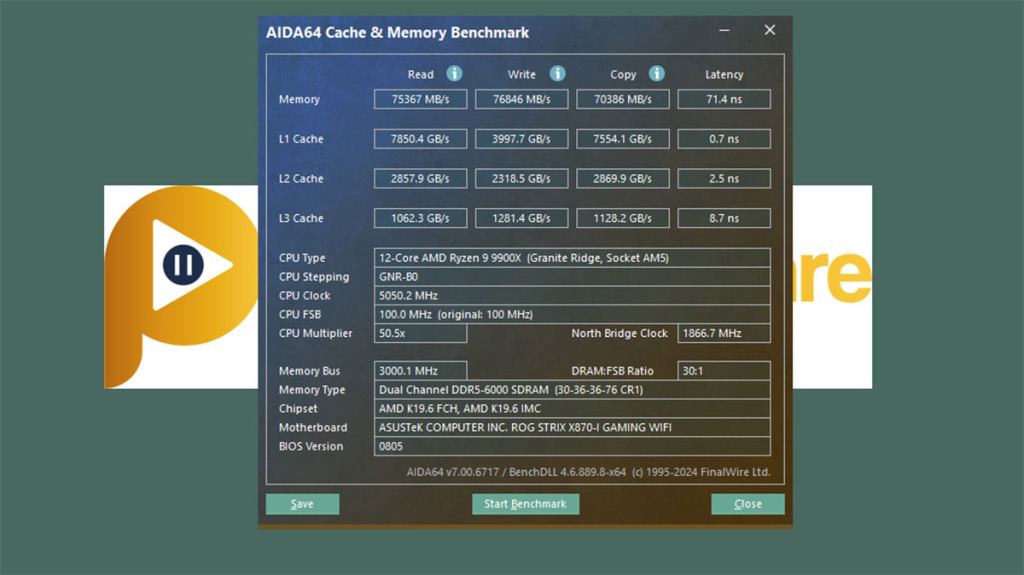

AIDA64 Cache & Mémoire DDR5 : ROG STRIX X870-I GAMING WIFI

Le benchmark AIDA64 Cache & Memory pour la carte mère ASUS ROG STRIX X870-I a été fait avec un processeur AMD Ryzen 9 9900X et un kit de mémoire DOMINATOR PLATINUM RGB 32 GO (2 x 16 GO) DDR5 DRAM 6 000 MHz C30.

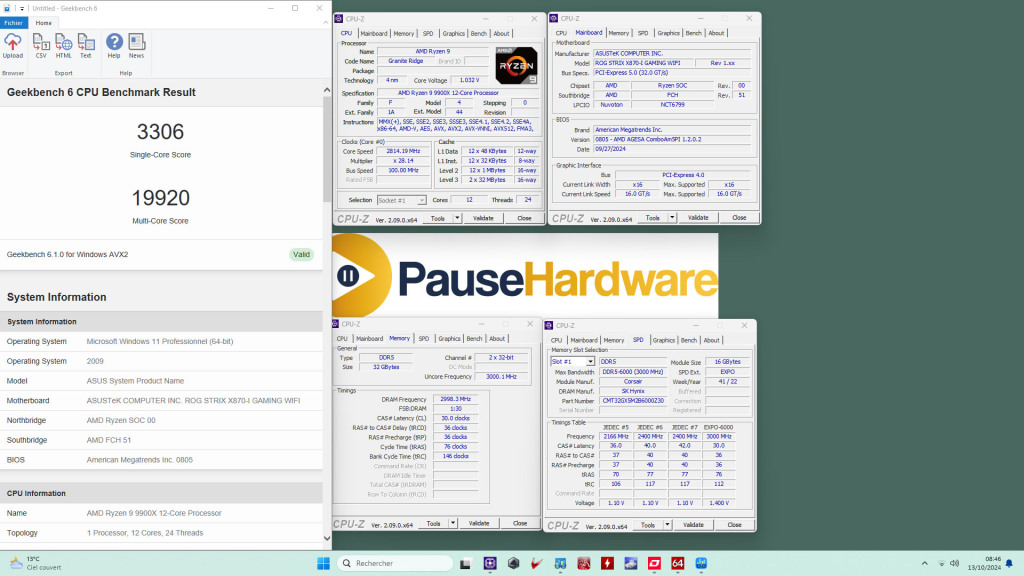

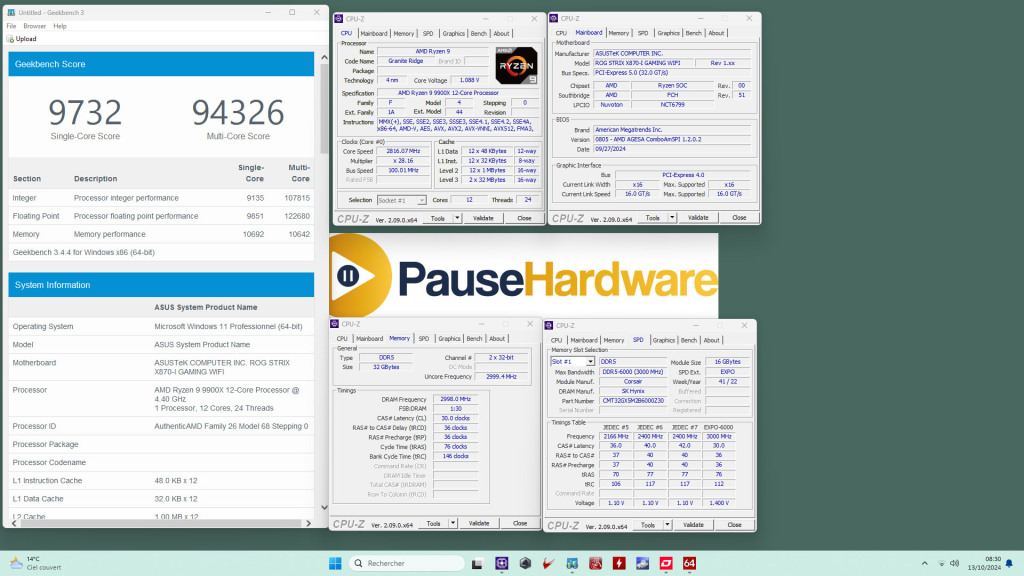

Geekbench 3.4 & 6 avec la ROG STRIX X870-I GAMING WIFI

Geekbench, le logiciel de Primate Labs, s’adresse aux usagers intéressés par les performances de leur matériel, avec comme principales cibles la mémoire et le processeur. Voici les résultats obtenus sous Geekbench 3.4 & Geekbench 6.

Overcloking avec la ROG STRIX X870-I GAMING WIFI

Overcloking CPU

Pour la partie Overcloking CPU, nous avons opté pour l’activation de l’option PBO via le bios. Sous charge, les cœurs du groupe CCD0 atteignent 5 310 MHz , tandis que ceux du CCD1 fonctionnent à 5 335 MHz. La consommation énergétique augmente de 162 à 237 W, avec une température culminant à 91 °C.

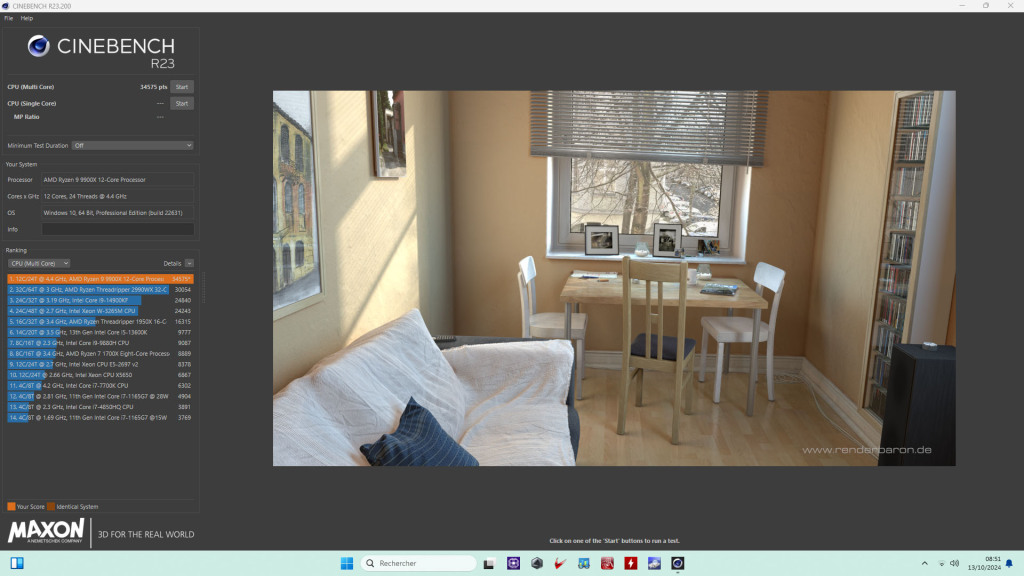

Avec PBO, le score Cinebench R23 est passé de 32369 points à 34575 points.

Voici une comparaison avec les autres cartes testées. La ROG STRIX X870-I GAMING WIFI offre des performances similaires à celles de sa grande sœur, toutes deux étant surpassées par la MPG X870E CARBON WIFI.

Nous pensons que le Bios X870 est encore trop jeune et avec le temps les choses vont s’améliorer.

Overclocking DDR5 avec la ROG STRIX X870-I GAMING WIFI

Concernant l’overclocking de la DDR5, nous n’avons pas réussi à faire fonctionner ni notre kit EXPO, ni le kit à 8000 MHz, qui semblait pourtant être une excellente occasion de tester la fonction DOCP. Nous attendons cependant une mise à jour du BIOS pour réessayer.

Conclusion : Notre avis sur la ROG STRIX X870-I GAMING WIFI

[Test] ROG STRIX X870-I GAMING WIFI : Mini Format, Grandes Performances

Conclusion

La ROG STRIX X870-I GAMING WIFI d'ASUS se distingue comme une carte mère mini-ITX haut de gamme, alliant innovation et performances dans un format compact. Elle intègre les dernières avancées technologiques, dont le chipset AMD X870, le support des processeurs Ryzen 9000, le Wi-Fi 7 et l'USB4, offrant ainsi une connectivité de pointe. Son système de refroidissement ingénieux, avec des dissipateurs thermiques étendus et des ventilateurs dédiés, assure une gestion thermique efficace, cruciale dans un format si réduit.

L'audio n'est pas en reste grâce au module externe ROG Strix Hive II, équipé d'un DAC haute qualité et compatible Dolby Atmos, promettant une expérience sonore immersive. Les innovations de design, telles que la carte d'extension ROG FPS-II et le mécanisme PCIe Q-Release Slim, témoignent de l'attention portée à l'ergonomie et à l'optimisation de l'espace.

En termes de performances, cette carte mini-ITX rivalise avec ses homologues ATX, comme le montrent les benchmarks proches de ceux de la X870E-E. Elle offre également un bon potentiel d'overclocking grâce à la fonction PBO, bien que l'overcloking de la RAM DOCP/EXPO nécessite encore des améliorations via des mises à jour BIOS.

Toutefois, cette avancée technologique a un coût : 529 € (Amazon.fr) , la plaçant dans le segment haut de gamme du marché, d'autant qu'elle repose sur un seul chipset, contrairement aux modèles X870E et X670E qui en utilisent deux. Pour ceux souhaitant faire des économies, l'ancienne génération X670E-I, proposée à partir de 400€, demeure une alternative très intéressante.

En somme, la ROG STRIX X870-I GAMING WIFI s'adresse aux enthousiastes en quête d'un système compact sans compromis sur les performances ou les fonctionnalités. Elle représente un choix de premier ordre pour ceux qui privilégient l'innovation et la qualité, malgré son prix élevé. Le choix final dépendra des besoins spécifiques et du budget de chaque utilisateur, entre performances de pointe et considérations économiques. Pour nous, passionnés de configurations SFF, c'est un Award Coup de Cœur qui s'impose avec force.

Qualité / Finition

9

Capacité d'Overcloking ( VRM)

8

Refroidissement actif & passif

8.5

Connectivité

8

Capacité de stockage

7.5

Prix

7

Note des lecteurs0 Note

0

Points forts

Performances mini-ITX avancées

Support PCIe 5.0

2 x USB4

Wi-Fi 7 intégré

Refroidissement efficace

Points faibles

Prix élevé

Bios à améliorer pour meilleure OC RAM

Prix Premium

8
