PCCOOLER EF120 en détails

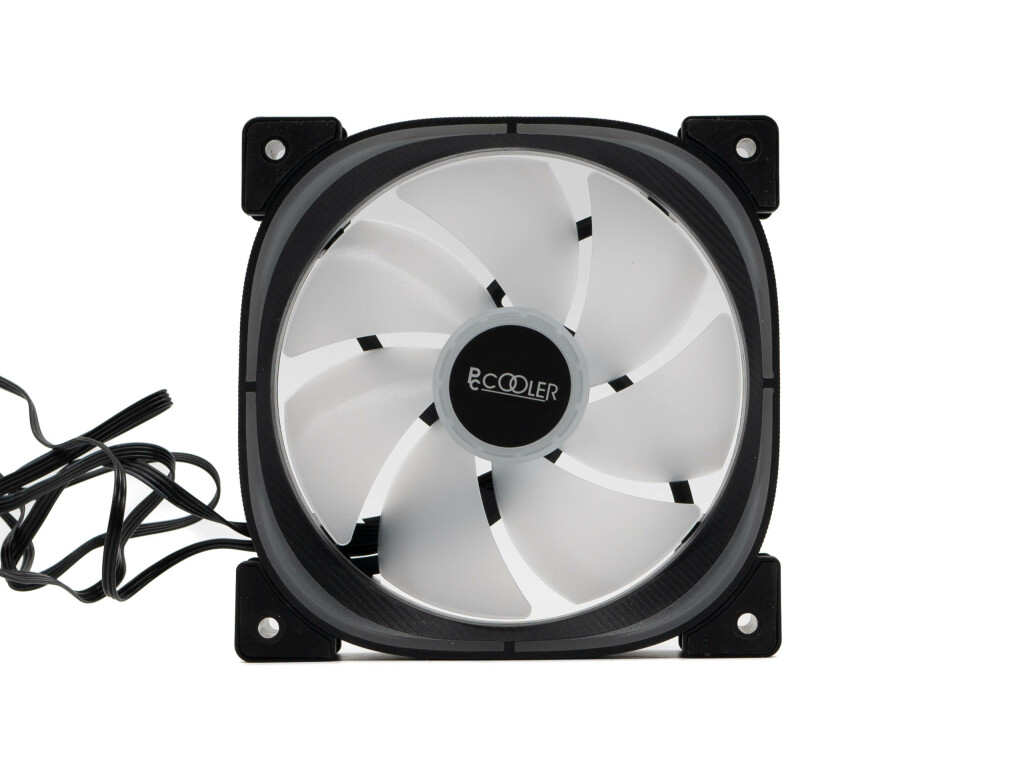

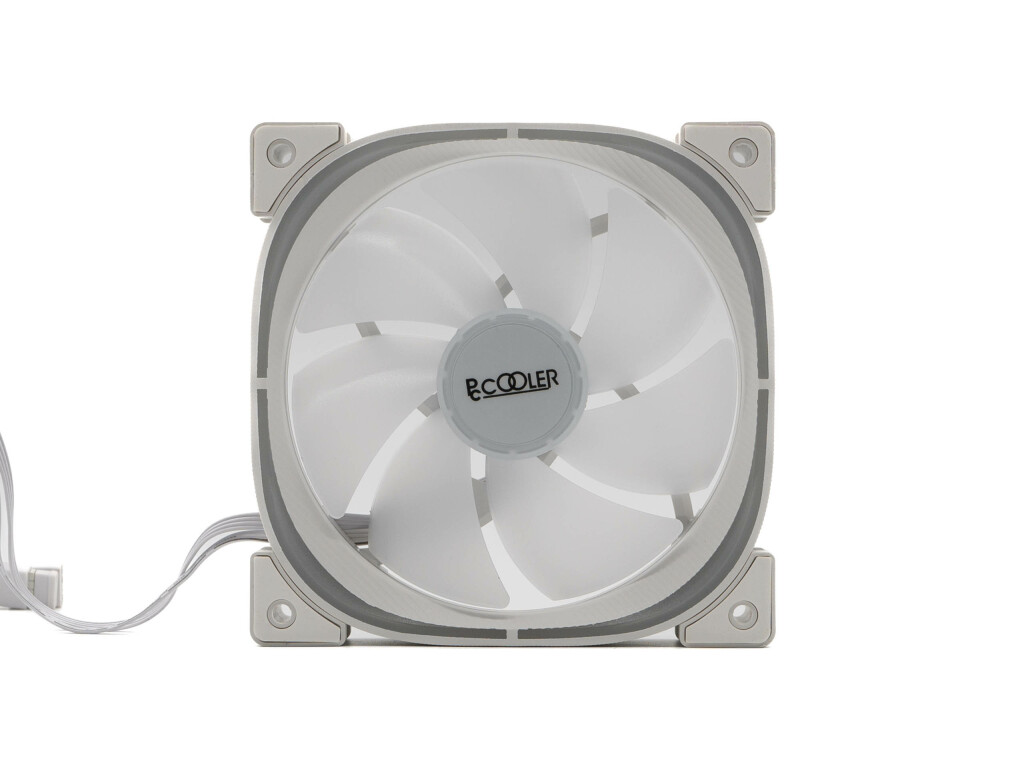

En sortie de boîte, nous avons un cadre de ventilateur presque entièrement blanc ou noir. Seuls les pales et des liserés translucides sont présents pour la diffusion de l’éclairage. Contrairement au P120 PRO, PCCOOLER a posé une étiquette, avec son logo, sur le moyeu.
Des patins antivibrations sont présents des deux côtés. Il n’est pas possible de les retirer.
Nous dénombrons sept pales pour ces ventilateurs en 120 mm. Elles présentent un design parfaitement lisse sur les deux côtés. Leur courbure est plutôt prononcée tout comme leur inclinaison. Elles sont également translucides pour diffuser l’éclairage.

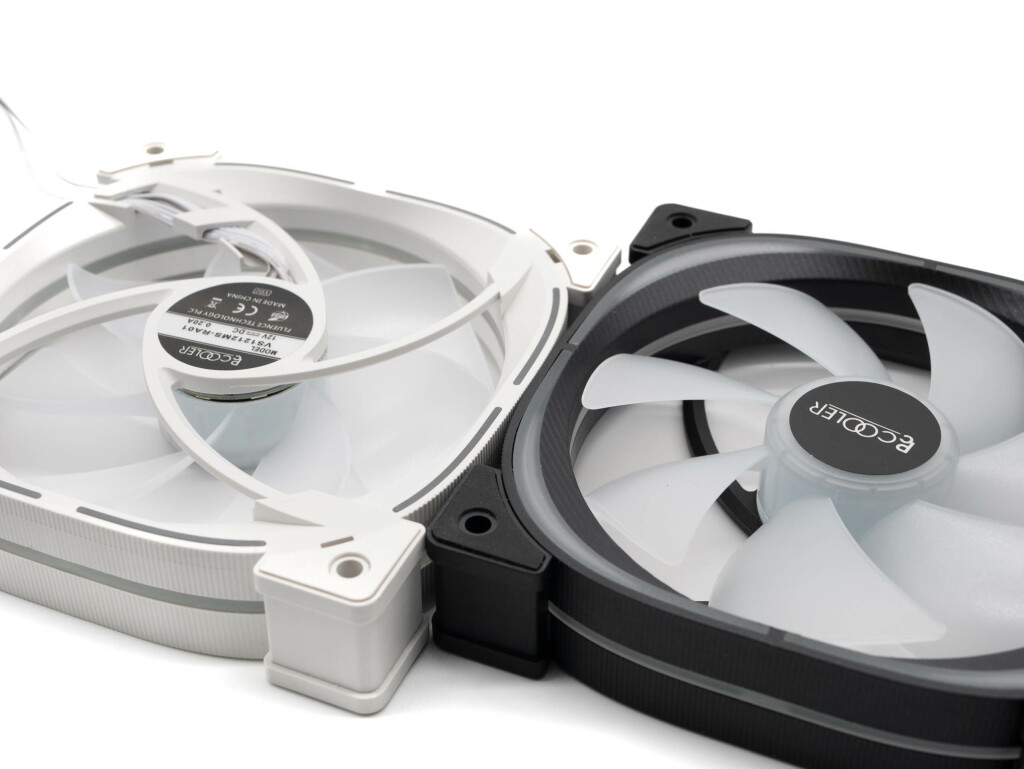

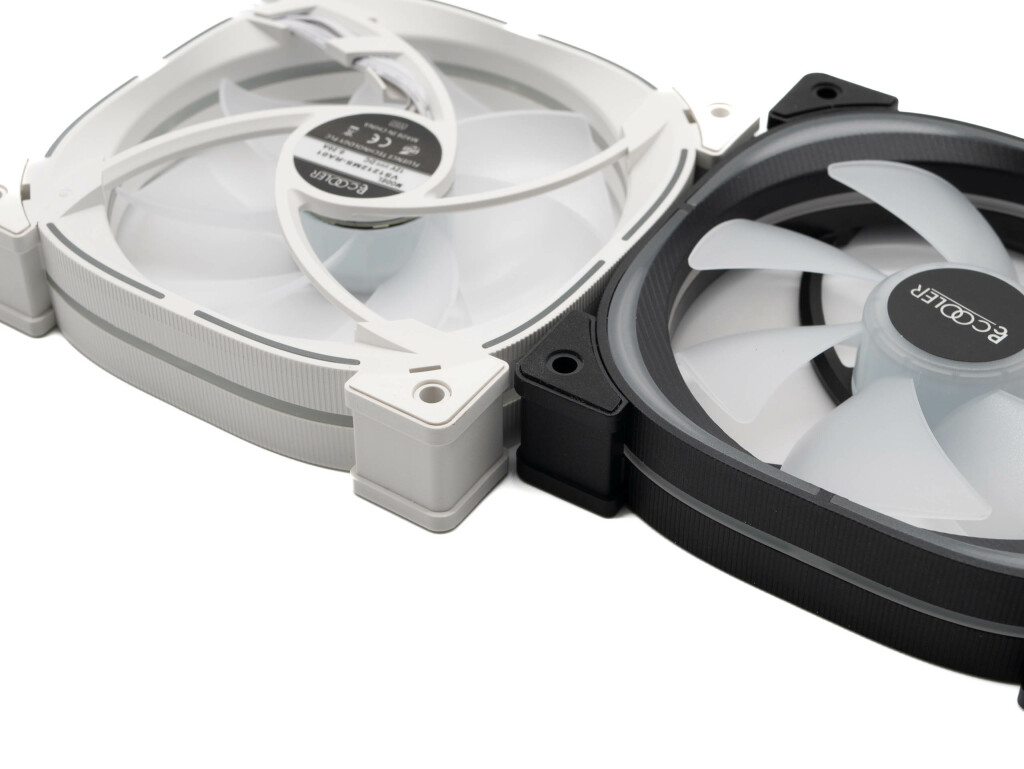

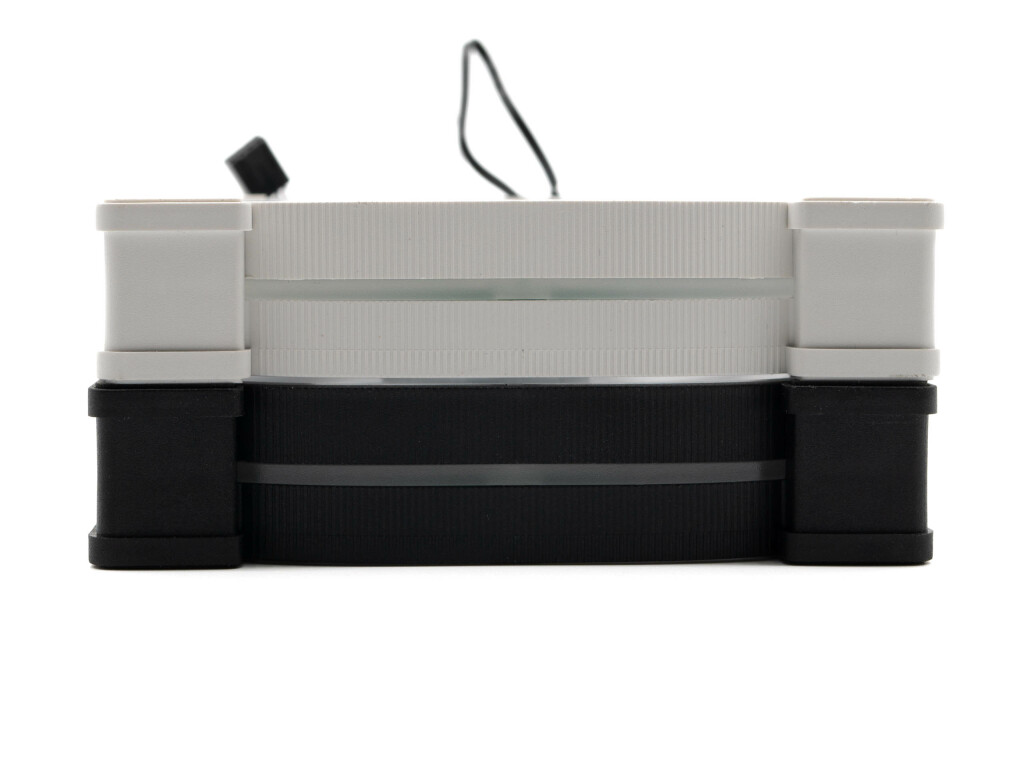

Sur les tranches, nous retrouvons une petite touche de design, avec des « bâtons » qui font le tour du ventilateur. Mais surtout, un liseré qui court sur le périmètre complet du ventilateur, sauf au droit des points de fixation. Les quatre faces sont toutes identiques. Nous ne retrouvons aucune indication de la marque ou du sens du flux d’air ou de rotation.
Moyeu

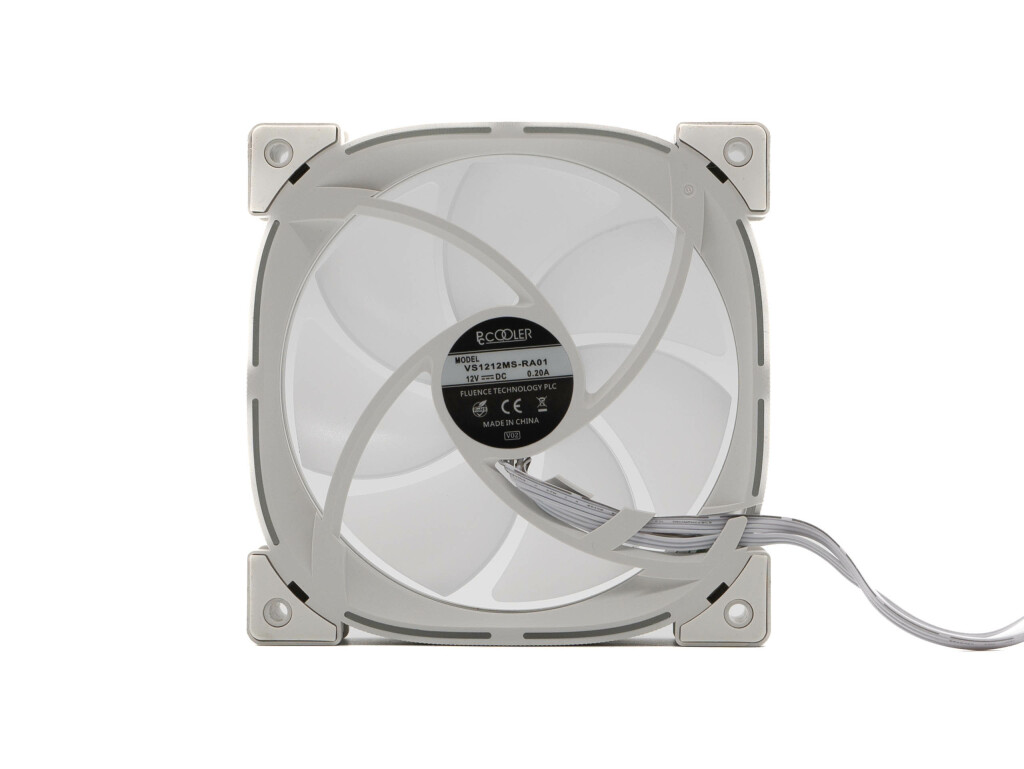

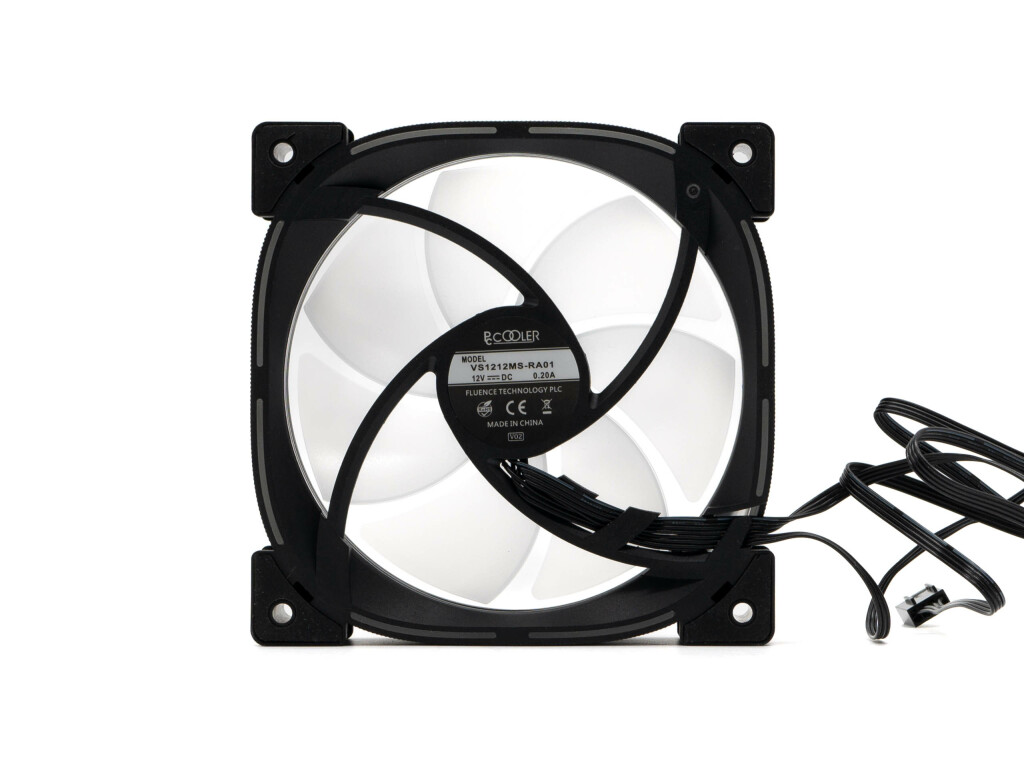

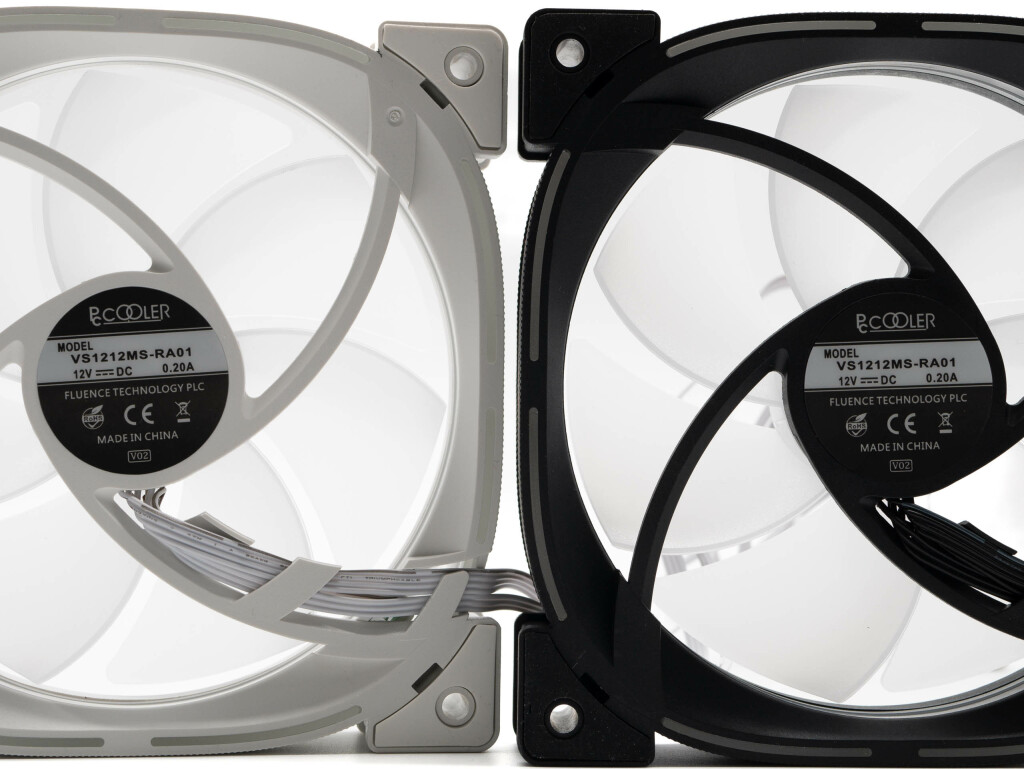

Au verso du ventilateur, nous retrouvons quatre branches pour maintenir le stator. Elles sont fines, et présentent un biseau sur le dessus. Une branche est plus épaisse pour permettre d’acheminer les câbles à travers trois passages dédiés.
La partie centrale du moyeu du PCCOOLER EF120 fait environ 3,5 cm. Le roulement est de type Rifle Bearing, pour Palier Lisse. La durée de vie des EF120 est donnée pour 30 000 h.
La version 120 mm PWM affiche 0,12 A.
Câblage

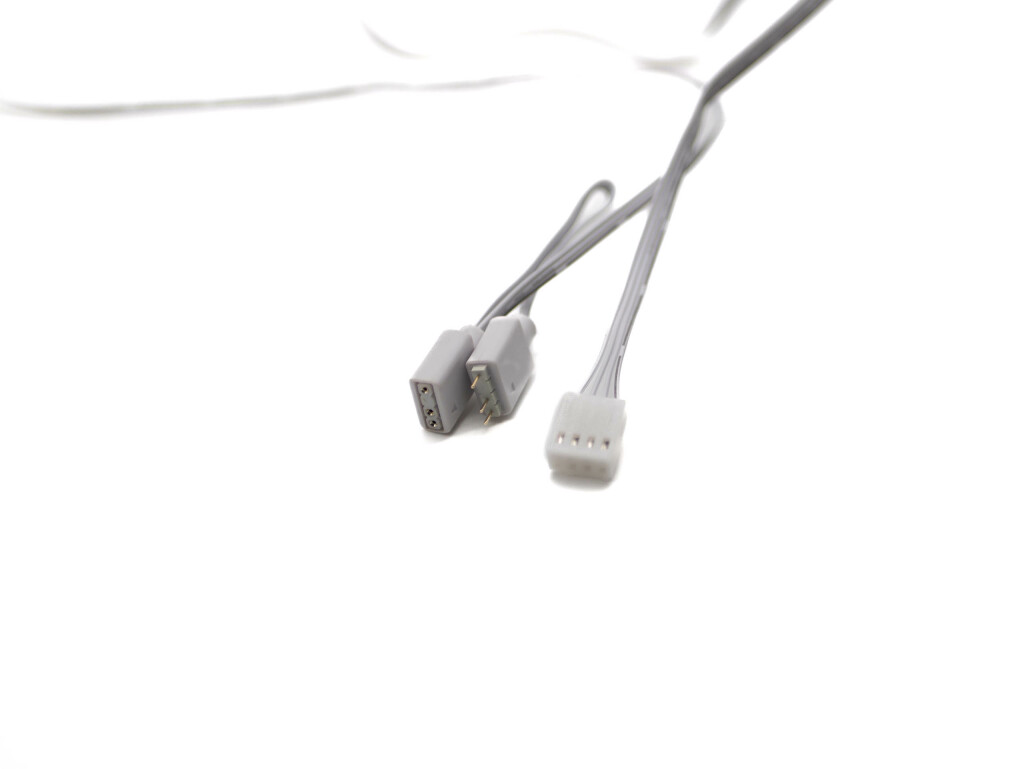

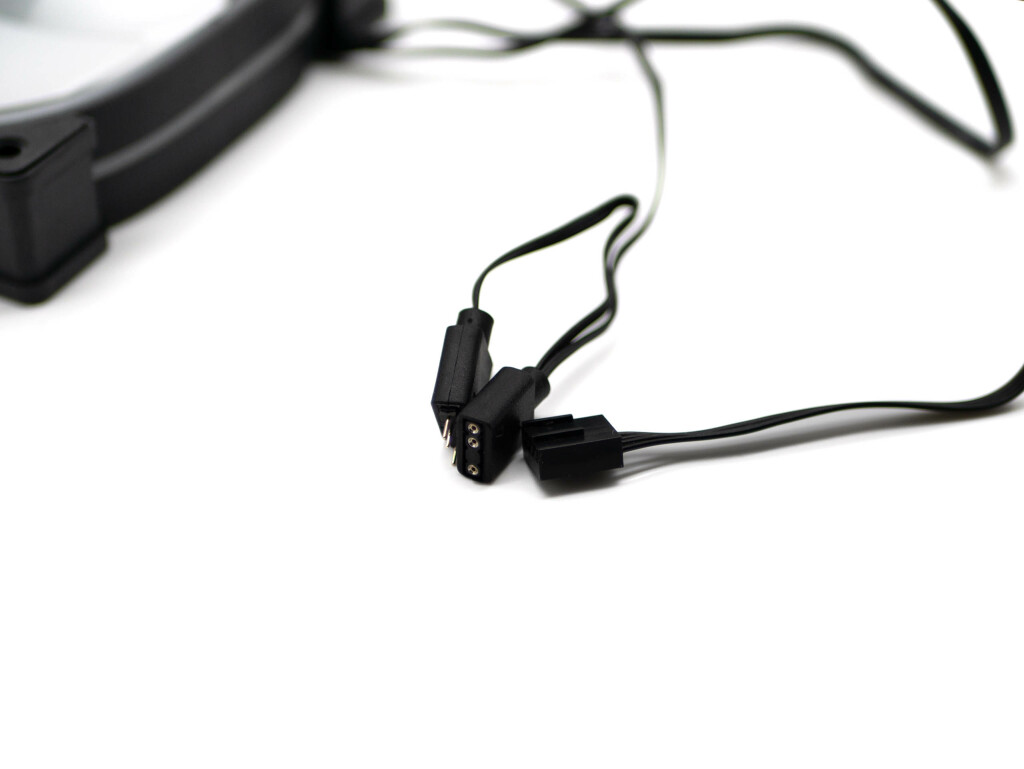

Comme les PCCOOLER EF120 bénéficient d’un éclairage, ils ont deux câbles, un 4 pins PWM et un 3 pins ARGB 5V avec un dédoubleur. Ils mesurent environ 50 cm, pour la version blanche, ils seront blancs et pour la version noire, noirs. Ils sont uniquement gainés.

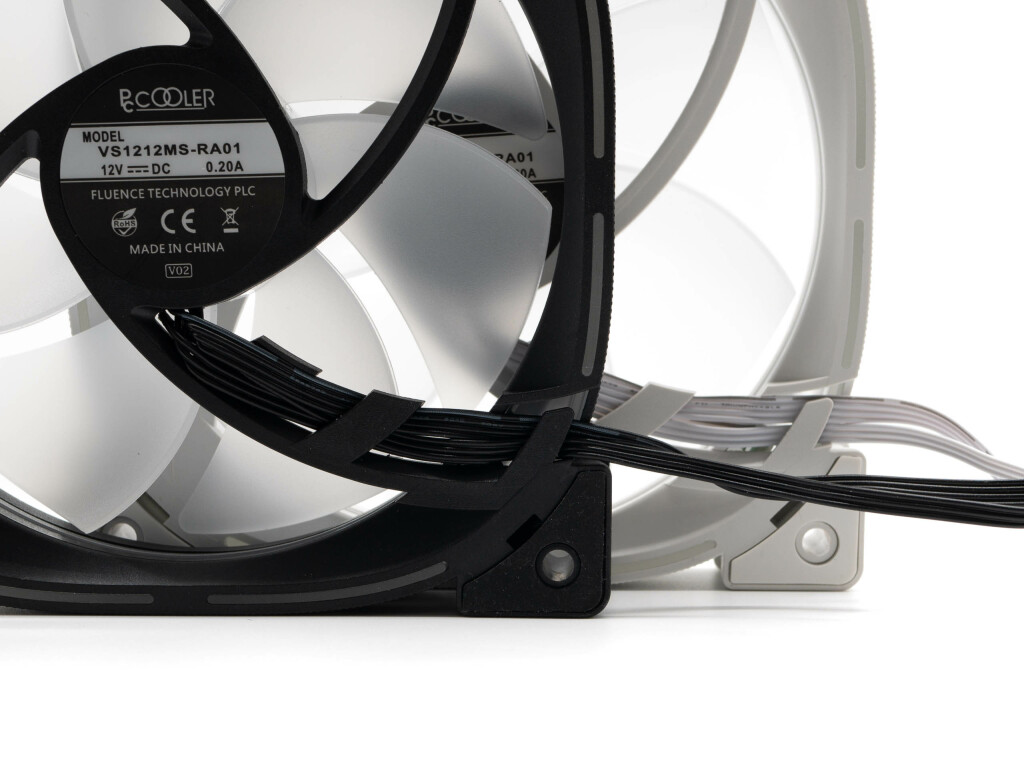

Le passage de câble dans le cadre est une simple ouverture, permettant de passer le câble sur la tranche.
