[Test] MSI MPG X870E CARBON WIFI : la carte mère ultime pour Ryzen 9000 ?

Depuis l’arrivée des processeurs AMD Ryzen 9000, les fabricants de cartes mères ont développé des solutions optimisées pour cette nouvelle génération. La série AMD 800 en est le fer de lance, avec notamment la MPG X870E CARBON WIFI de MSI. Cette carte mère ATX se positionne comme une plateforme de choix pour les utilisateurs exigeants, qu’il s’agisse de gaming intensif ou de création de contenu. Notre test vise à évaluer si ses caractéristiques techniques répondent aux attentes des configurations haut de gamme.

La MPG X870E CARBON WIFI arbore un design moderne, alliant finition carbone et éclairage RGB Mystic Light. MSI a misé sur l’élégance tout en intégrant des fonctionnalités pratiques comme le système de démontage rapide EZ M.2. Au-delà de l’esthétique, nous examinerons si ces choix de conception apportent une réelle plus-value en termes d’ergonomie et de performance.

Côté performances, cette carte mère intègre plusieurs innovations technologiques, dont le support de la DDR5 avec quatre slots pouvant accueillir jusqu’à 256 Go de mémoire. Le refroidissement, assuré par la technologie Frozr et de multiples connecteurs pour ventilateurs et watercooling, sera évalué pour sa capacité à maintenir la stabilité thermique, notamment en cas d’overclocking.

La connectivité est un point fort de la MPG X870E CARBON WIFI, avec deux ports PCI-Express 5.0, des ports USB4 à 40 Gbps, le Wi-Fi 7, des interfaces Ethernet 5G et 2.5G, ainsi que quatre slots M.2 PCIe. Nous vérifierons si ces spécifications se traduisent par des performances concrètes en termes de rapidité et de polyvalence. L’interface BIOS Click BIOS X et les outils MSI comme Gaming Boost et AI Boost promettent de faciliter la configuration et l’optimisation du système. Nous évaluerons leur efficacité réelle par rapport aux options manuelles plus avancées.

Proposée à 479,99 € (MSRP), la MPG X870E CARBON WIFI entend redéfinir les standards du haut de gamme pour la plateforme AM5. Notre test déterminera si cette carte mère tient ses promesses en termes de performances, d’ergonomie et de fonctionnalités, justifiant ainsi son positionnement premium sur le marché des cartes mères AM5.

Unboxing de la MPG X870E CARBON WIFI

La boîte arbore donc un design premium avec un fond noir et des touches de violet et de bleu, créant un contraste net qui attire l’œil. On y retrouve le logo MSI avec le dragon emblématique en haut à gauche, et en dessous, l’inscription MPG X870E CARBON WIFI. Le packaging met bien en avant que la carte est conçue pour les processeurs AMD Ryzen 9000 Desktop Ready et qu’elle supporte le PCIe 5.0, essentiel pour les configurations de nouvelle génération. Les caractéristiques comme la connectivité ultra-rapide 40G et la compatibilité avec le Wi-Fi 7 sont également mises en avant.

En bas à droite, la référence X870E est présentée en grand, ainsi que des détails sur le socket AM5, essentiel pour les utilisateurs cherchant à assembler un PC performant avec les processeurs Ryzen de dernière génération.

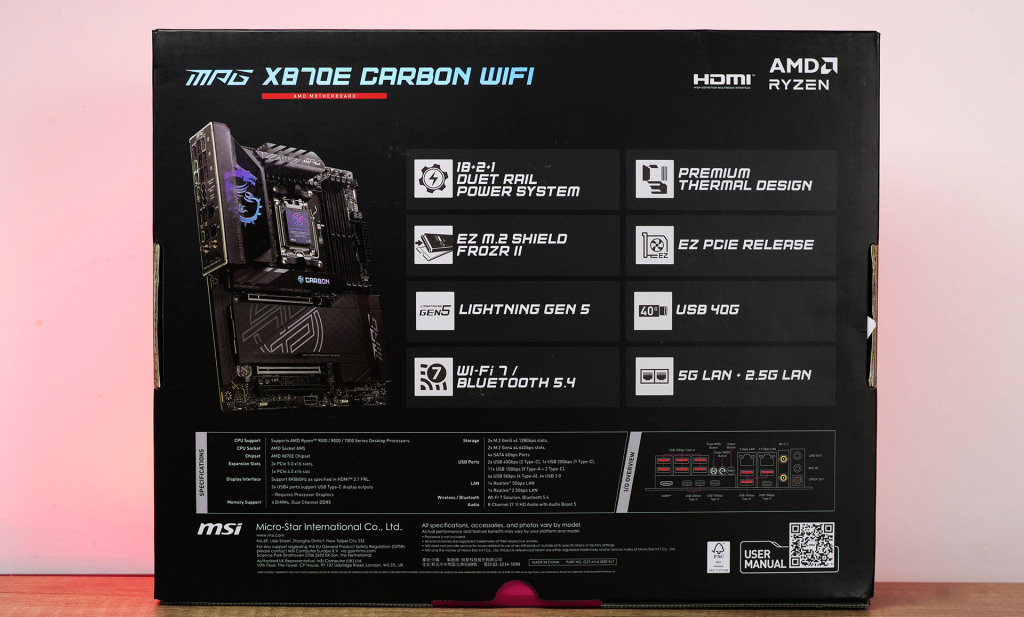

Au dos, nous avons une liste énumérant les principales caractéristiques et spécifications de la carte, avec un QR code pour le manuel d’utilisation dans le coin inférieur droit.

• Système d’alimentation 18+2+1 qui assure une alimentation stable et durable, même pour les configurations overclockées.
• Design thermique premium pour une gestion optimale des températures, très important pour les gamers et créateurs de contenu cherchant à maintenir leur système à des performances maximales.
• Support Lightning Gen 5 M.2, garantissant des vitesses de transfert fulgurantes pour les SSD de dernière génération.
• Wi-Fi 7 et Bluetooth 5.4, assurant des connexions sans fil à la pointe de la technologie.
• Les ports USB 40G, une connectivité ultra-rapide, ainsi que des options de réseau LAN 5G et 2.5G, idéales pour ceux cherchant à optimiser la vitesse de transfert de données.

La section des spécifications est très détaillée, notamment sur le chipset AMD X870E, les slots PCIe 5.0, les ports HDMI et DisplayPort pour les sorties vidéo, et la gestion DDR5 en double canal, confirmant que cette carte est bien prête pour les futures générations de composants. La boîte présente aussi un aperçu des ports d’E/S arrière, pour aider à visualiser les options de connectivité dès le déballage.

MPG X870E CARBON WIFI : Les Accessoires

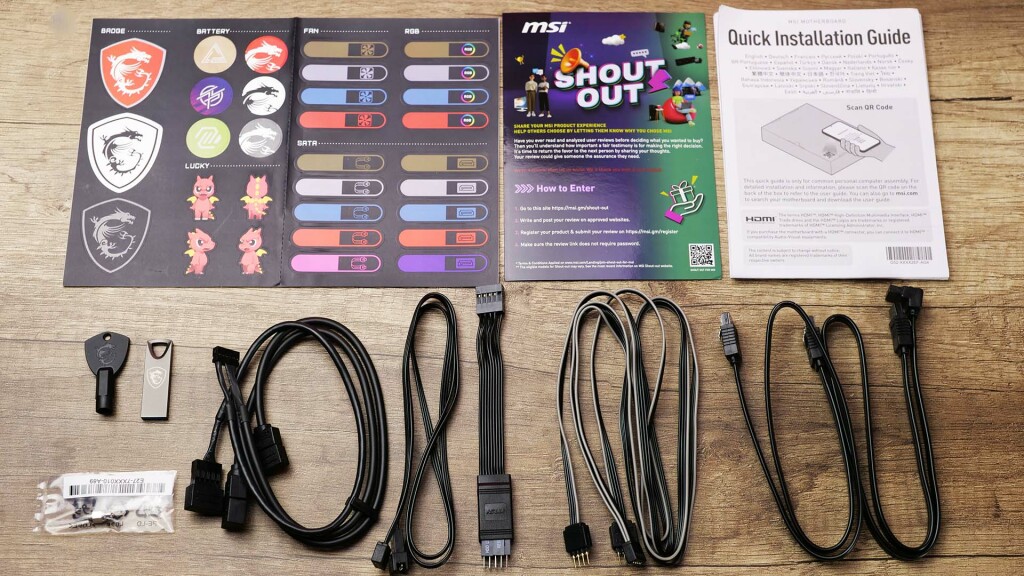

Le bundle fourni avec la MSI MPG X870E Carbon WiFi est assez riche et bien pensé, incluant divers accessoires pour faciliter l’installation et l’utilisation de la carte mère.

Vous y trouverez :

• Un adaptateur ARGB 5V pour gérer les effets d’éclairage personnalisés.
• Deux câbles SATA permettant de connecter vos disques durs et SSD.

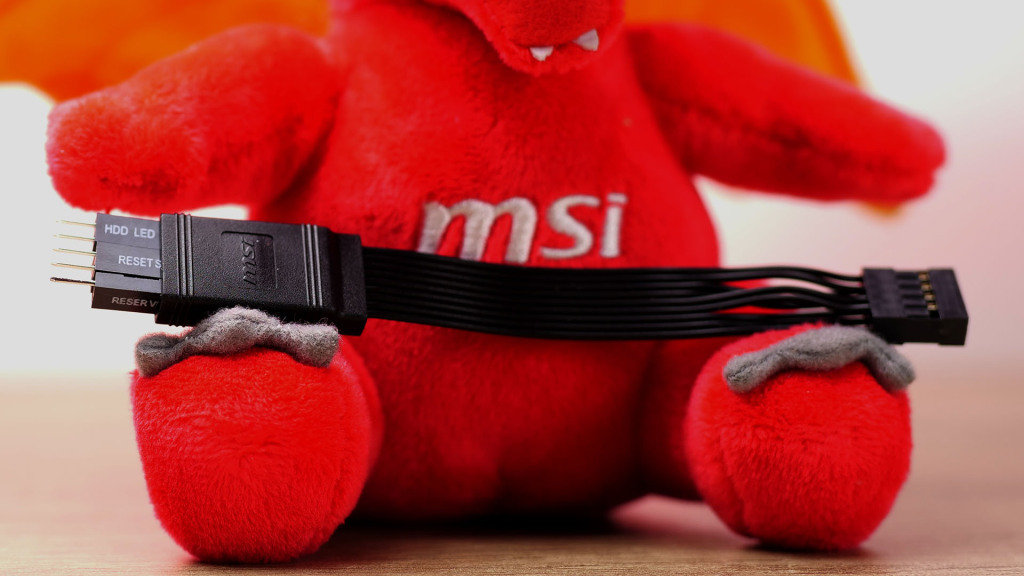

• Un câble d’extension pour les E/S frontales du boîtier, garantissant une meilleure gestion des câbles.
• Une clé USB contenant les pilotes de la carte mère, ce qui simplifie l’installation sans avoir besoin de connexion internet.

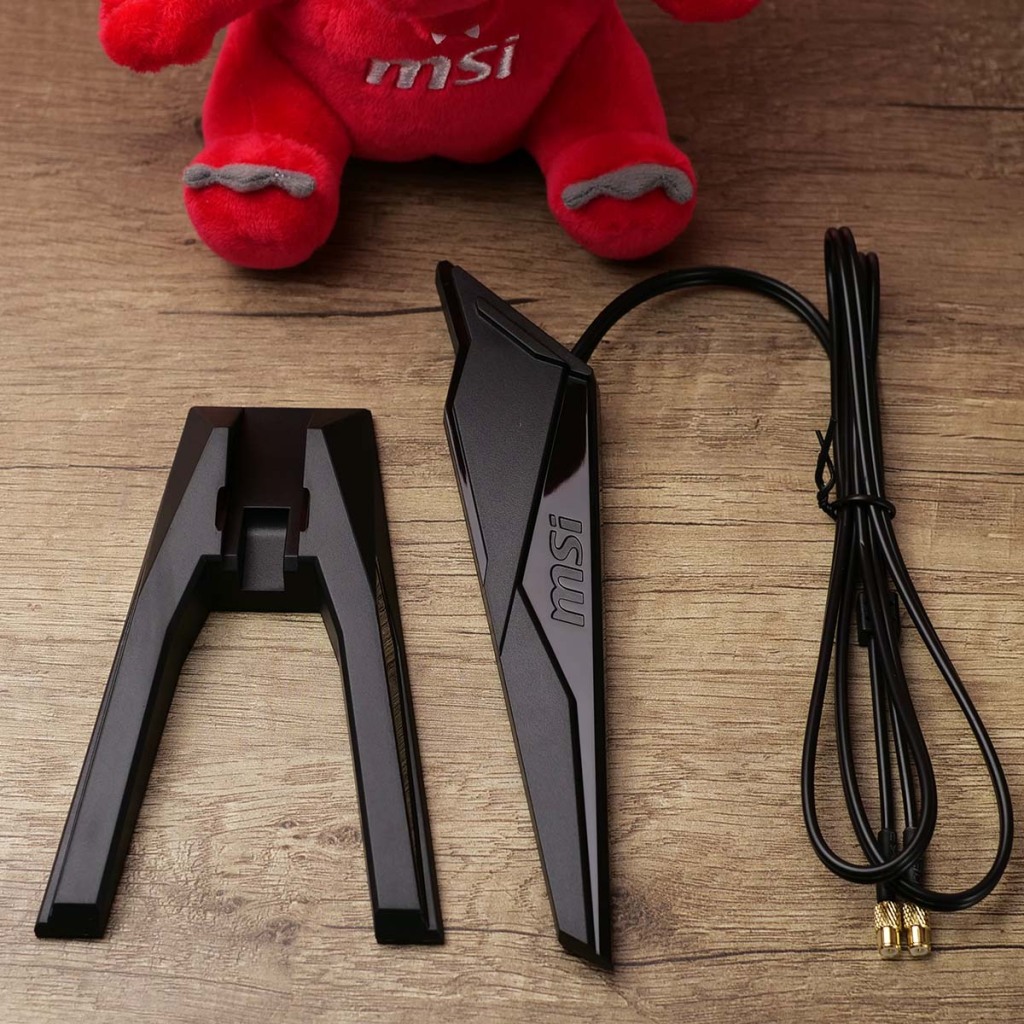

• Une antenne WiFi en forme d’aileron de requin, compatible Wi-Fi 7 pour une réception optimale du signal sans fil.
• Des autocollants de marque MSI, idéaux pour personnaliser votre setup.
• Divers documents imprimés, dont un guide d’installation rapide pour faciliter le montage.

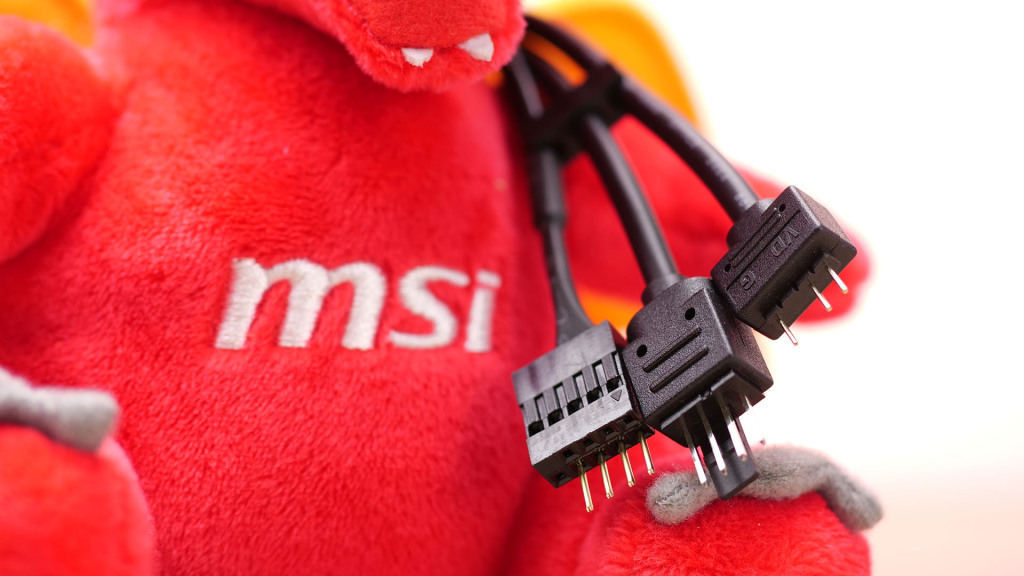

Un des points notables est le câble d’extension 3-en-1 pour les ventilateurs et l’alimentation, qui inclut désormais une connexion USB, ce qui s’avère particulièrement pratique pour les kits de ventilateurs nécessitant un boîtier de contrôle indépendant.

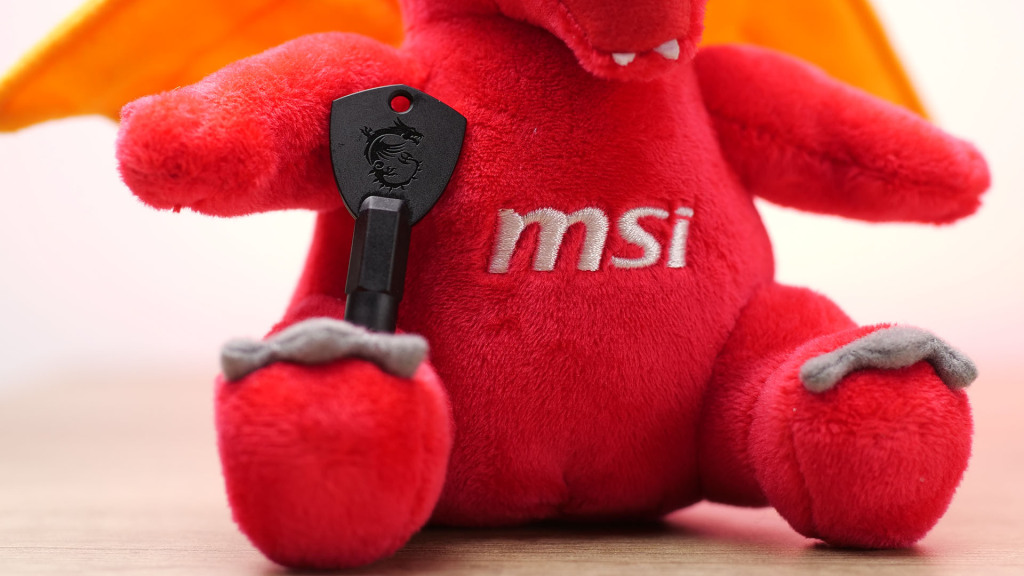

De plus, les vis M.2 ont été remplacées par la nouvelle version EZ M.2, qui permet de fixer les SSD M.2 en un simple clic grâce à un mécanisme de verrouillage rapide. Enfin, un tournevis en forme de clé est fourni, facilitant l’installation des composants.

La Plateforme : Chipset 800-series & Socket AM5

La famille de chipsets AMD 800-series a été lancée pour améliorer les potentialités des nouveaux processeurs de la série Ryzen 9000. En réalité, il s’agit principalement d’une mise à jour des chipsets existants. Voyons cela de plus près. Les modèles phares sont les chipsets X870E et X870 haut de gamme. La famille s’élargira ensuite pour inclure les chipsets B850 et B840 de milieu de gamme, tandis que le chipset existant A620 continuera de servir d’option d’entrée de gamme.

La série 800 introduit une stratégie révisée de segmentation des produits. Le chipset X870E se distingue par sa solution double puce intégrant deux chipsets Promontory21.

Cette configuration prend en charge PCI Express (PCIe) Gen5 x16 pour les cartes graphiques et propose au moins un slot PCIe Gen5 pour les SSD. En revanche, le chipset X870 dispose d’un seul chipset Promontory21. Bien qu’il prenne également en charge PCIe Gen5 x16 pour les graphiques, il diffère dans la configuration des voies PCIe générales, ce qui peut influencer le nombre de connexions haute vitesse disponibles pour les composants supplémentaires.

Les chipsets AMD X870E et X870 permettent l’overclocking du CPU et de la RAM. Ils prennent en charge le multi GPU, offrant soit un seul slot PCI Express (PCIe) 5.0 x16, soit deux slots PCIe 5.0 x8 lorsque deux cartes d’extension sont utilisées.

 Pour une analyse plus complète, nous vous invitons à consulter notre Comparatif des chipsets AMD X870, X670 et B650 : lequel choisir pour les processeurs Ryzen 9000 ?

MPG X870E CARBON WIFI : Le BIOS

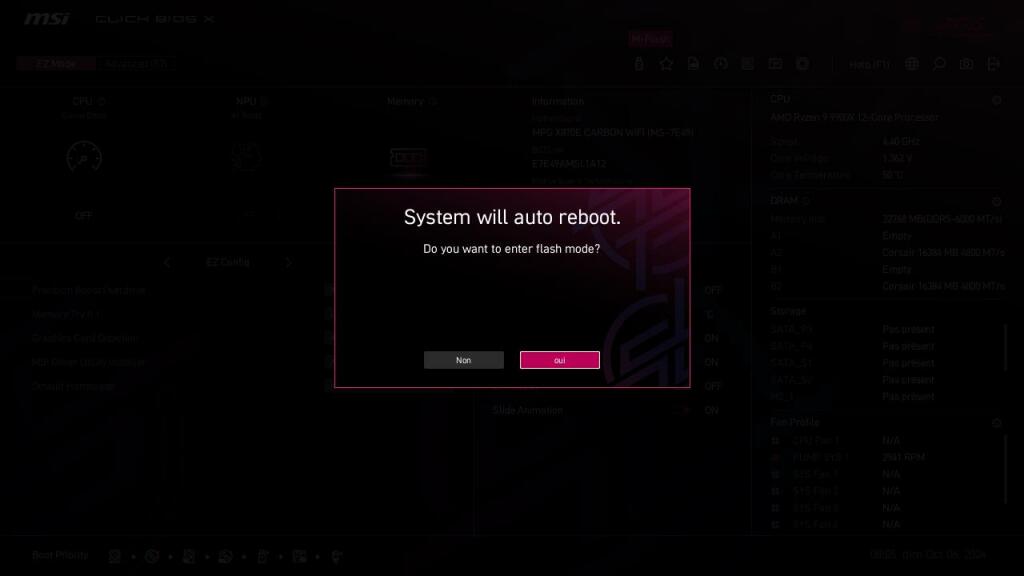

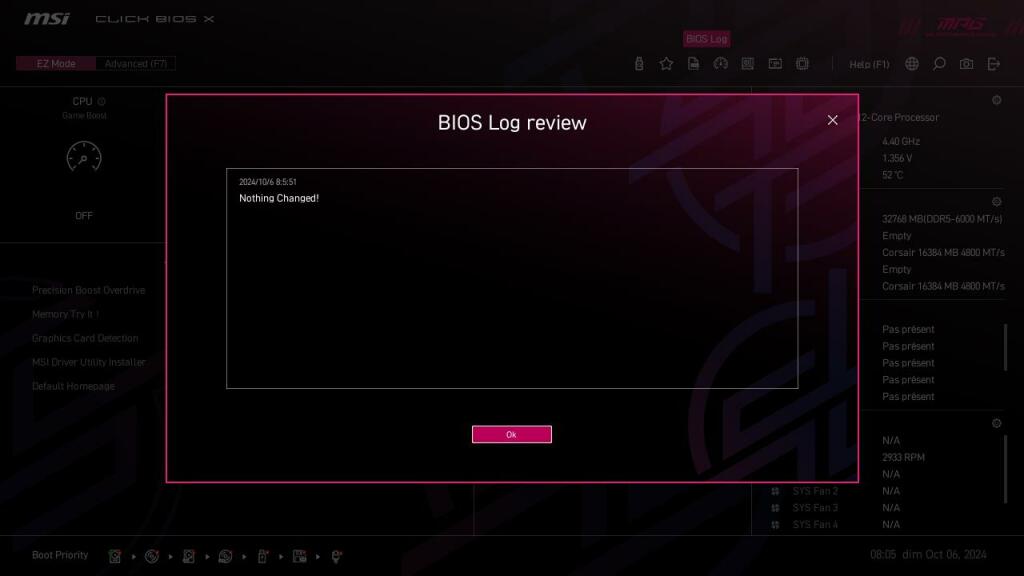

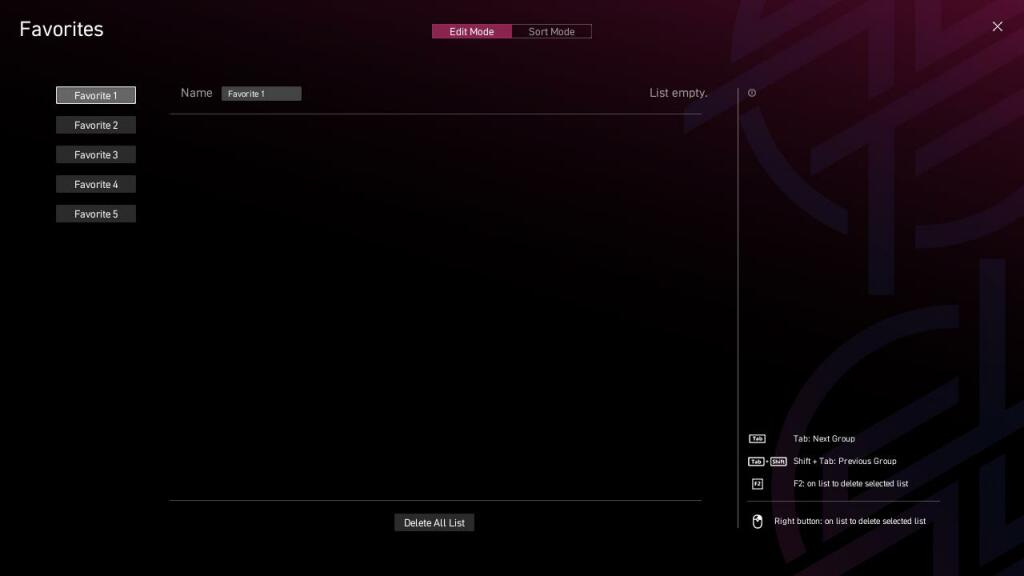

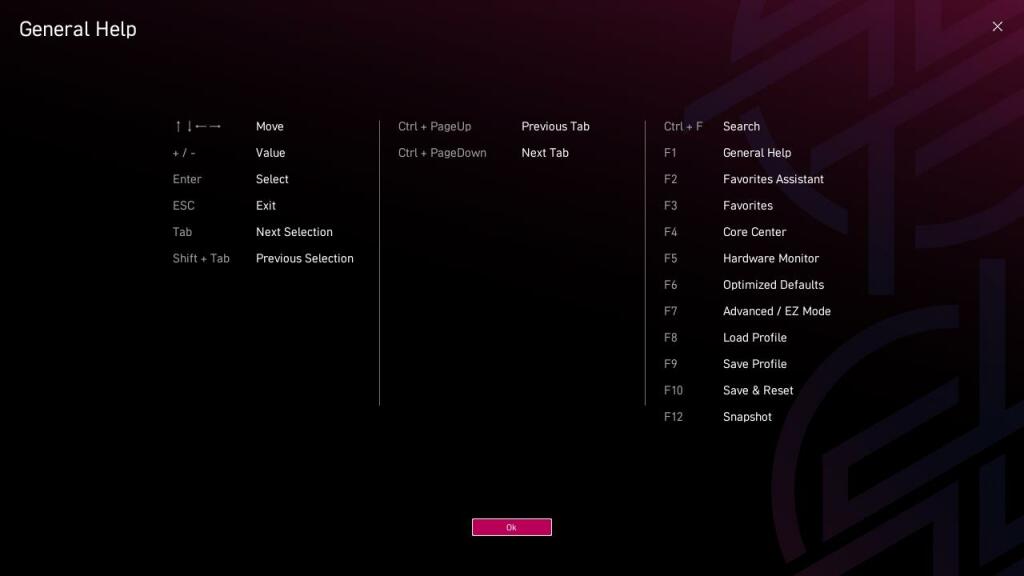

Le nouveau BIOS Click X de MSI qui remplace la version 5, présent sur la MPG X870E Carbon Wifi, se distingue par une interface intuitive et bien structurée, idéale pour les utilisateurs débutants comme pour les passionnés d’optimisation. Il propose deux modes principaux : EZ Mode et Advanced Mode, chacun adapté à des niveaux d’expertise différents.

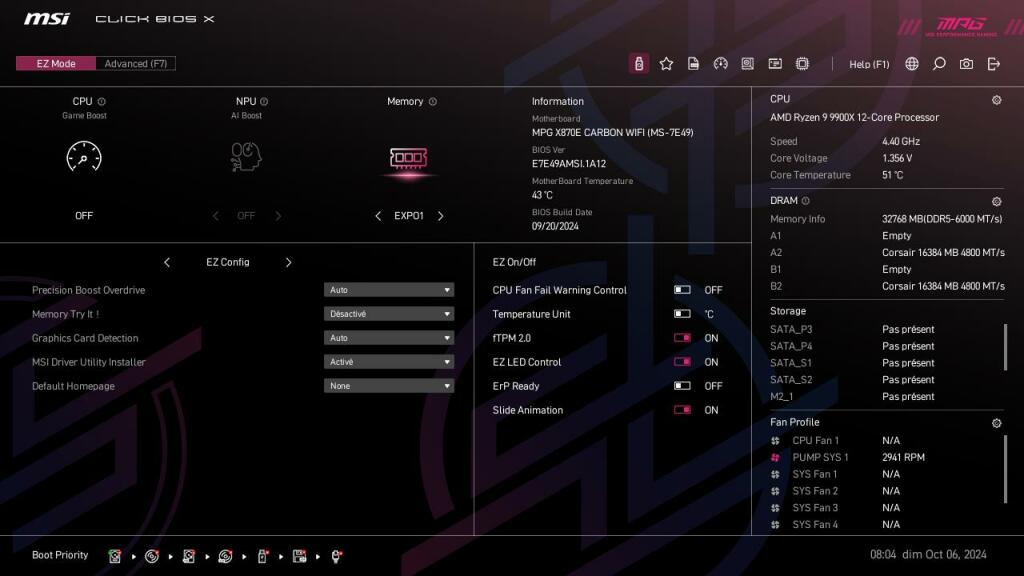

EZ Mode : Simplicité et efficacité

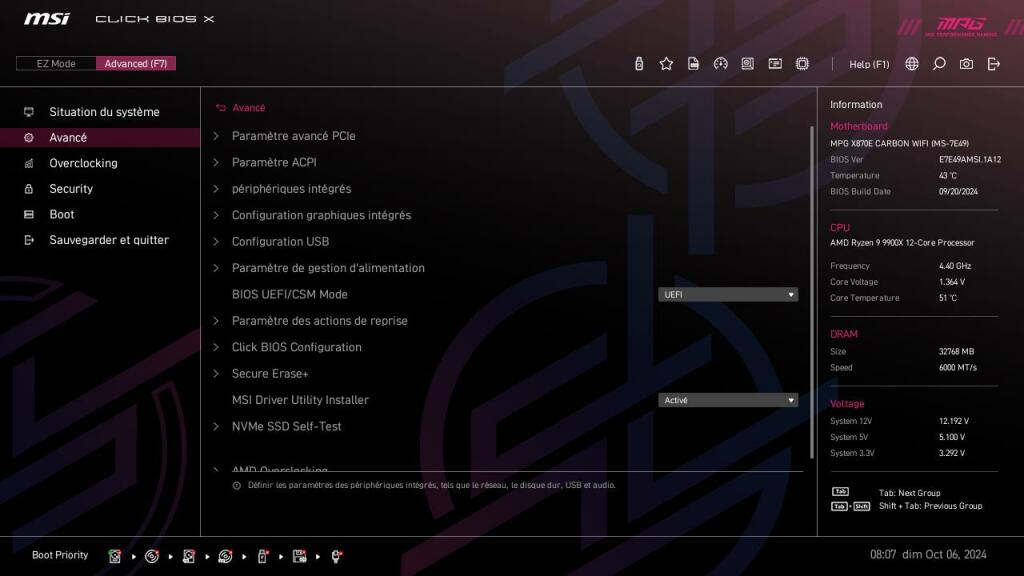

Advanced Mode : Pour les utilisateurs expérimentés

Le Advanced Mode déverrouille des options plus complexes pour les utilisateurs chevronnés qui souhaitent personnaliser chaque aspect du système.

• System Status : Donne une vue d’ensemble sur l’état du système, y compris les informations sur le processeur, la mémoire et les périphériques connectés.
• Advanced : Permet de régler les paramètres détaillés des périphériques PCIe, de la gestion de l’alimentation, des périphériques intégrés, et d’autres composants du système. Il inclut aussi des options pour les utilisateurs qui souhaitent ajuster des éléments comme le Resize BAR, le SATA Mode ou encore l’intégration des périphériques réseau.

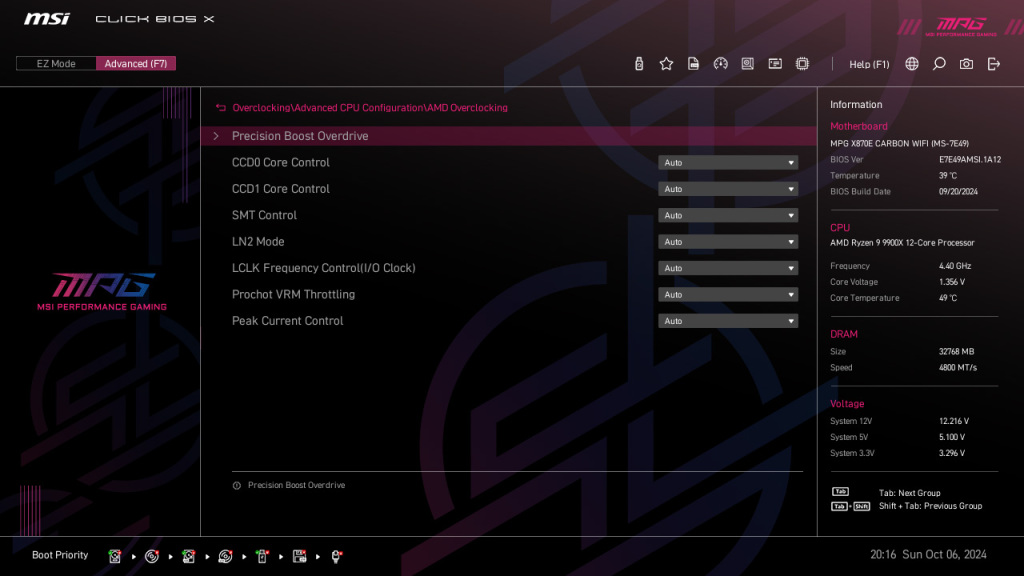

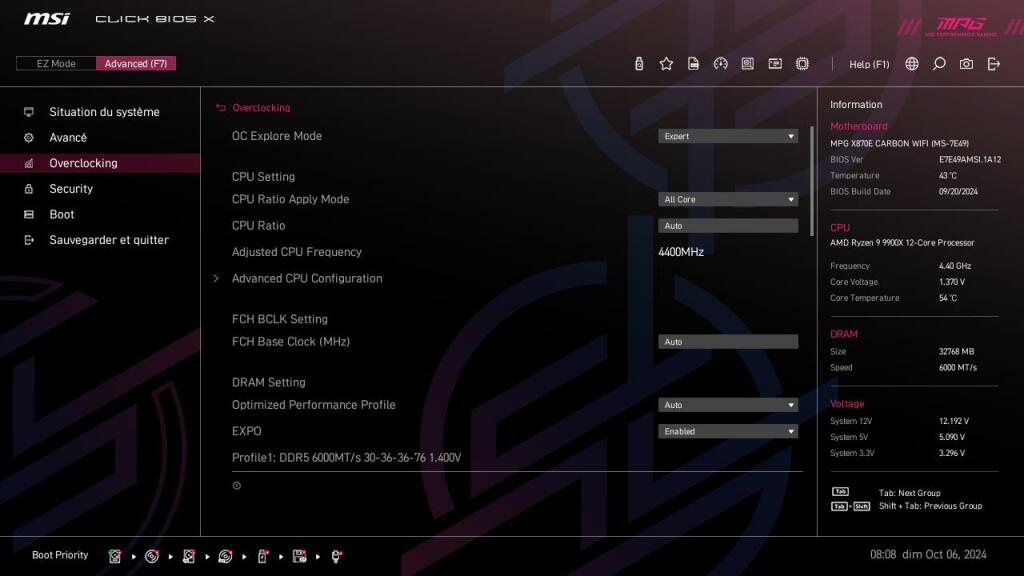

Overclocking menu

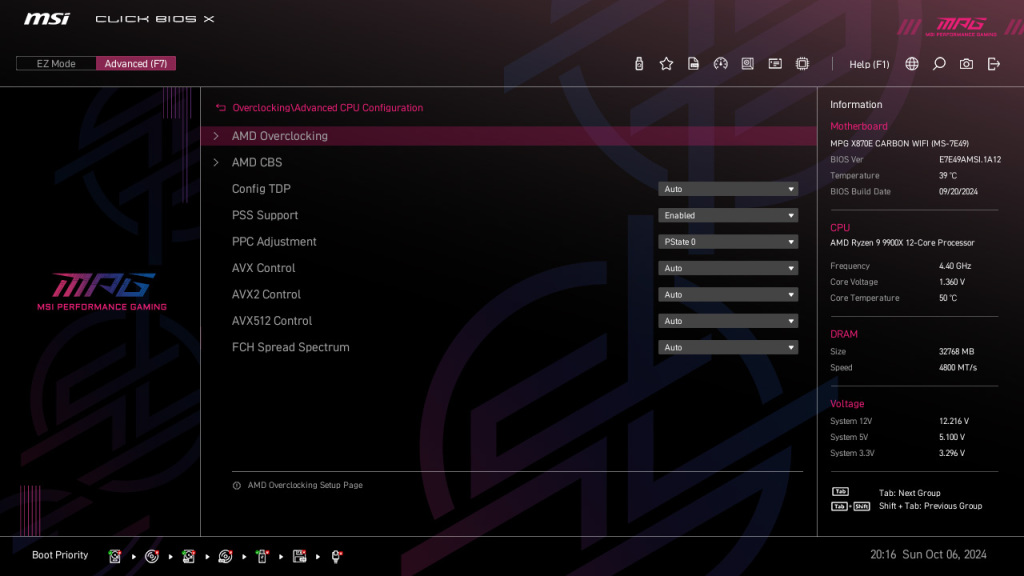

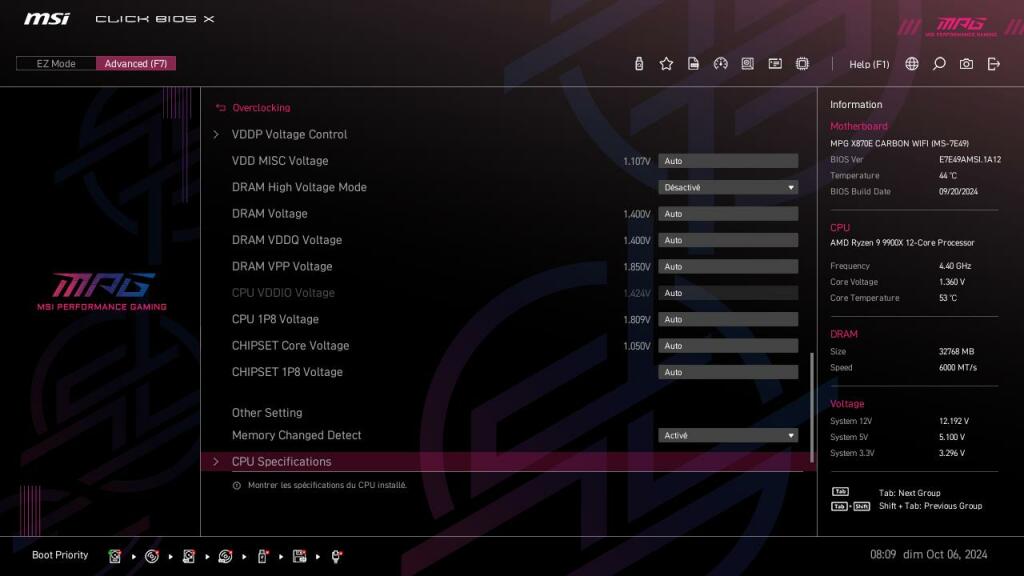

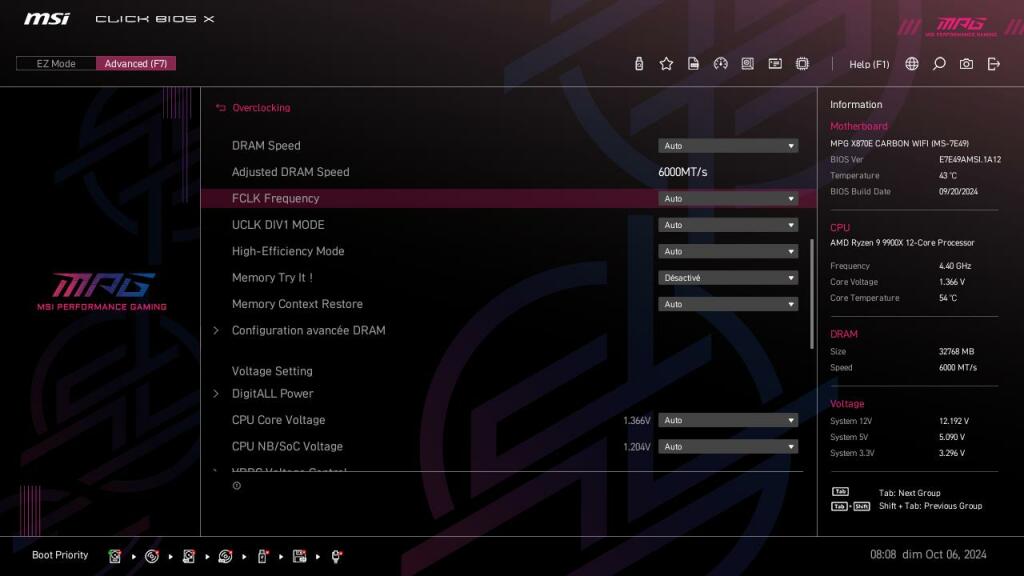

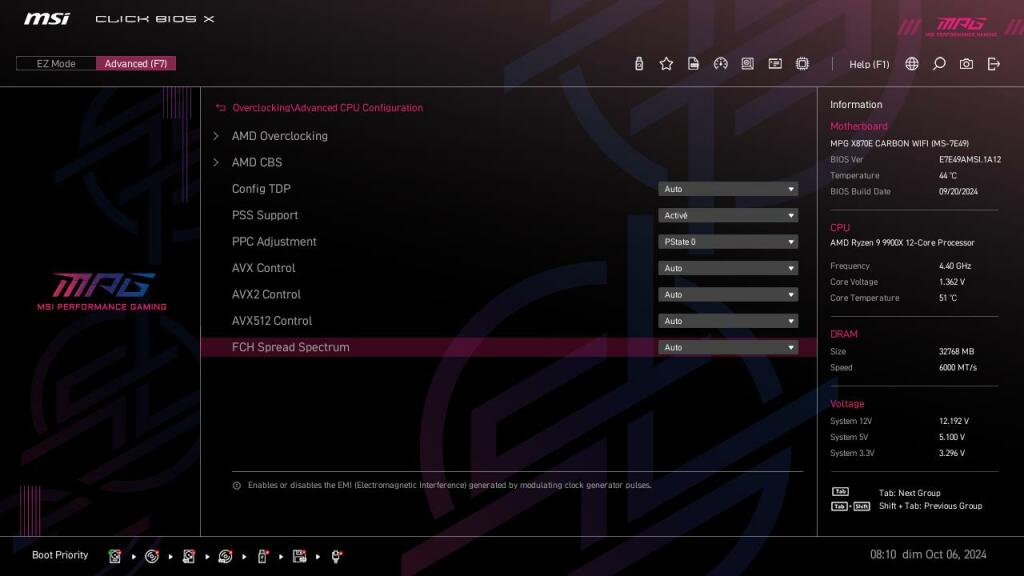

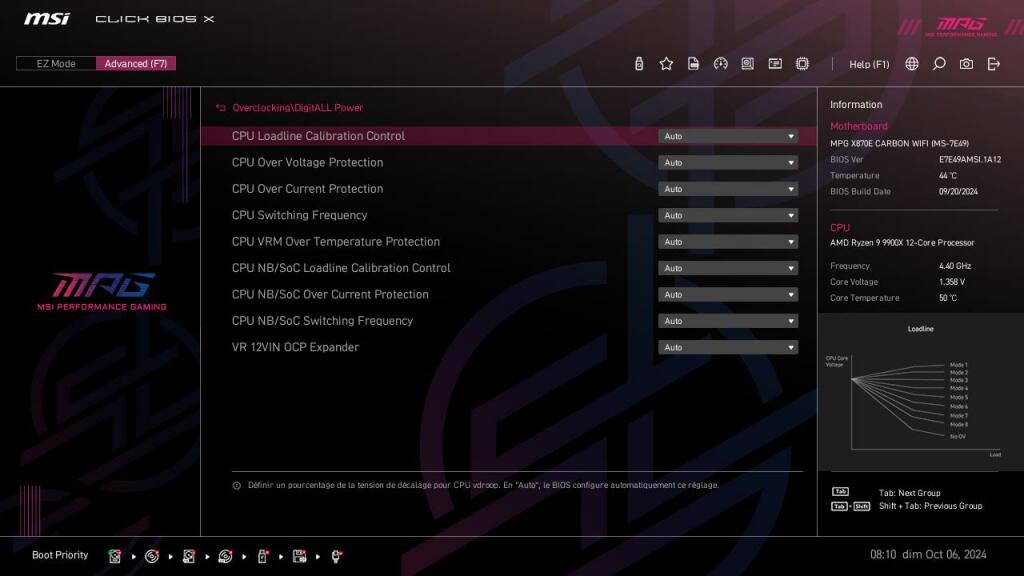

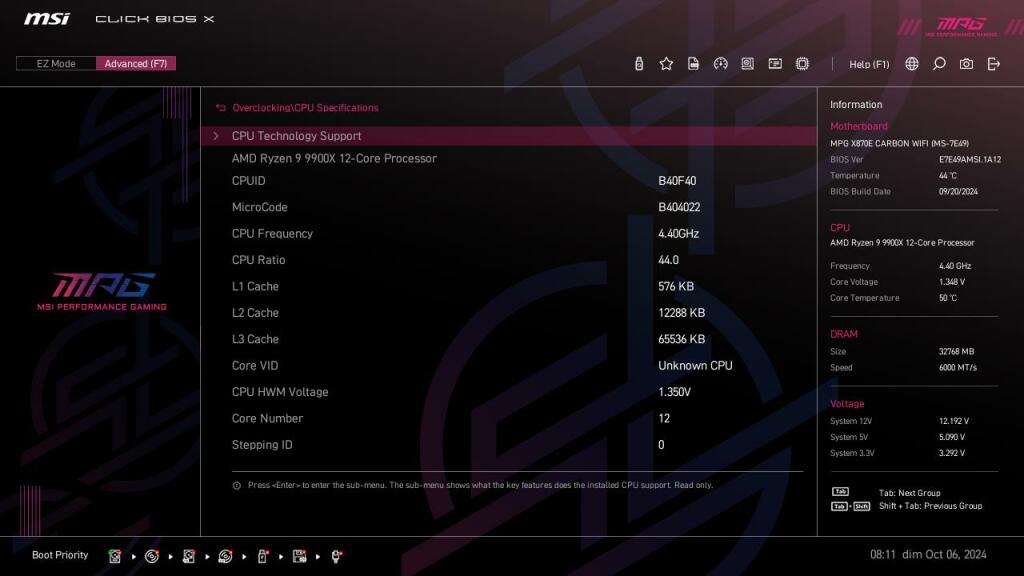

La section Overclocking est un des points forts du BIOS MSI, permettant d’ajuster précisément la fréquence et les tensions du processeur, de la mémoire et des autres composants critiques. Le BIOS propose aussi des options automatisées comme le Precision Boost Overdrive (PBO), ainsi que des réglages manuels avancés pour les utilisateurs plus expérimentés.

Sécurité et démarrage

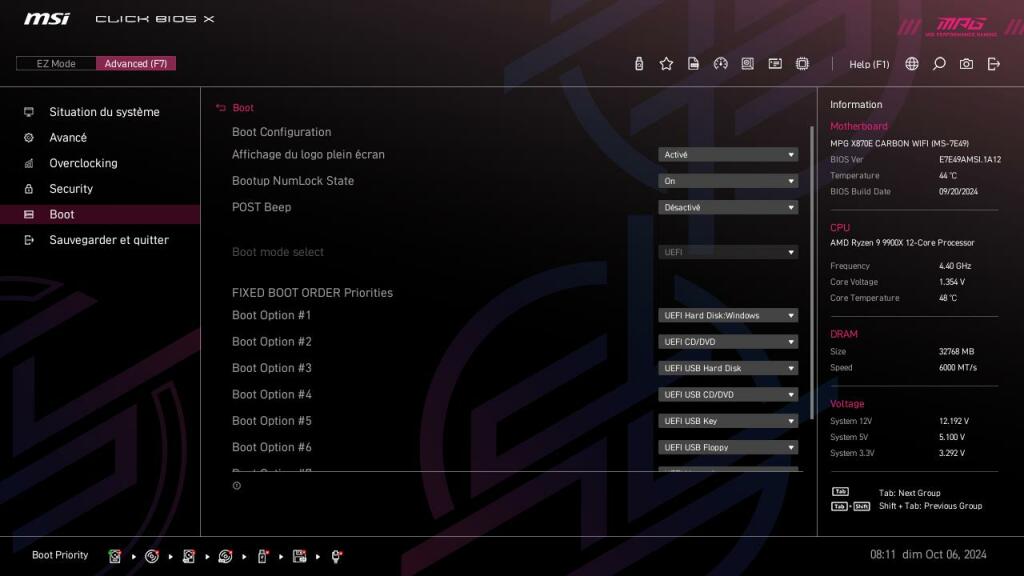

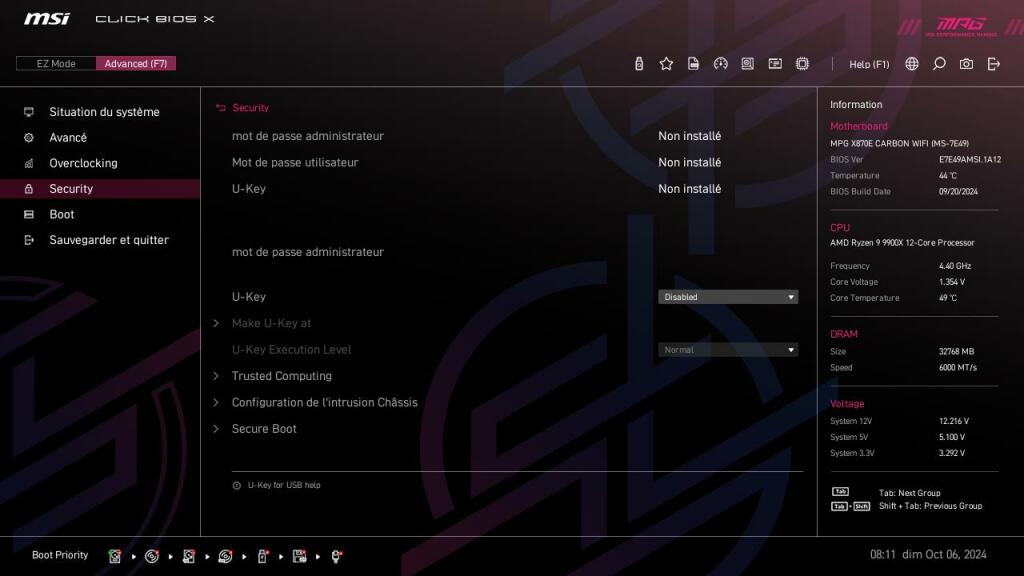

Les options de sécurité, accessibles via le menu Security, permettent de configurer des mots de passe administrateur et utilisateur, ainsi que de gérer le TPM pour une sécurité accrue. Le menu Boot offre des options de démarrage étendues, comme l’activation du Secure Boot, garantissant ainsi que seules les images système authentifiées sont chargées au démarrage.

Sauvegarde et sortie

Dans le menu Save & Exit, vous pouvez sauvegarder ou annuler les modifications avant de quitter le BIOS. Vous y trouverez également des options pour réinitialiser les paramètres par défaut ou encore configurer des périphériques spécifiques pour un démarrage ponctuel via le Boot Override.

La MSI MPG X870E CARBON WIFI en Détail

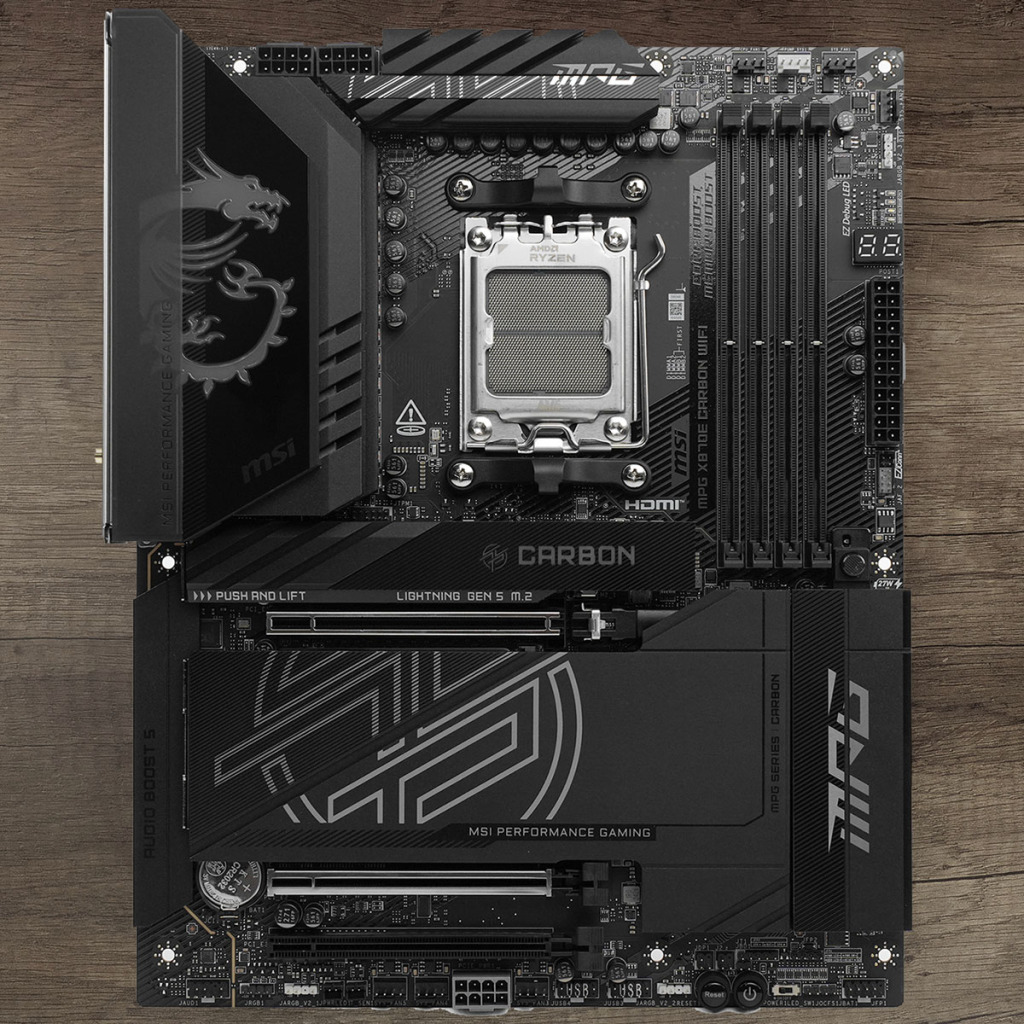

Les Apparences

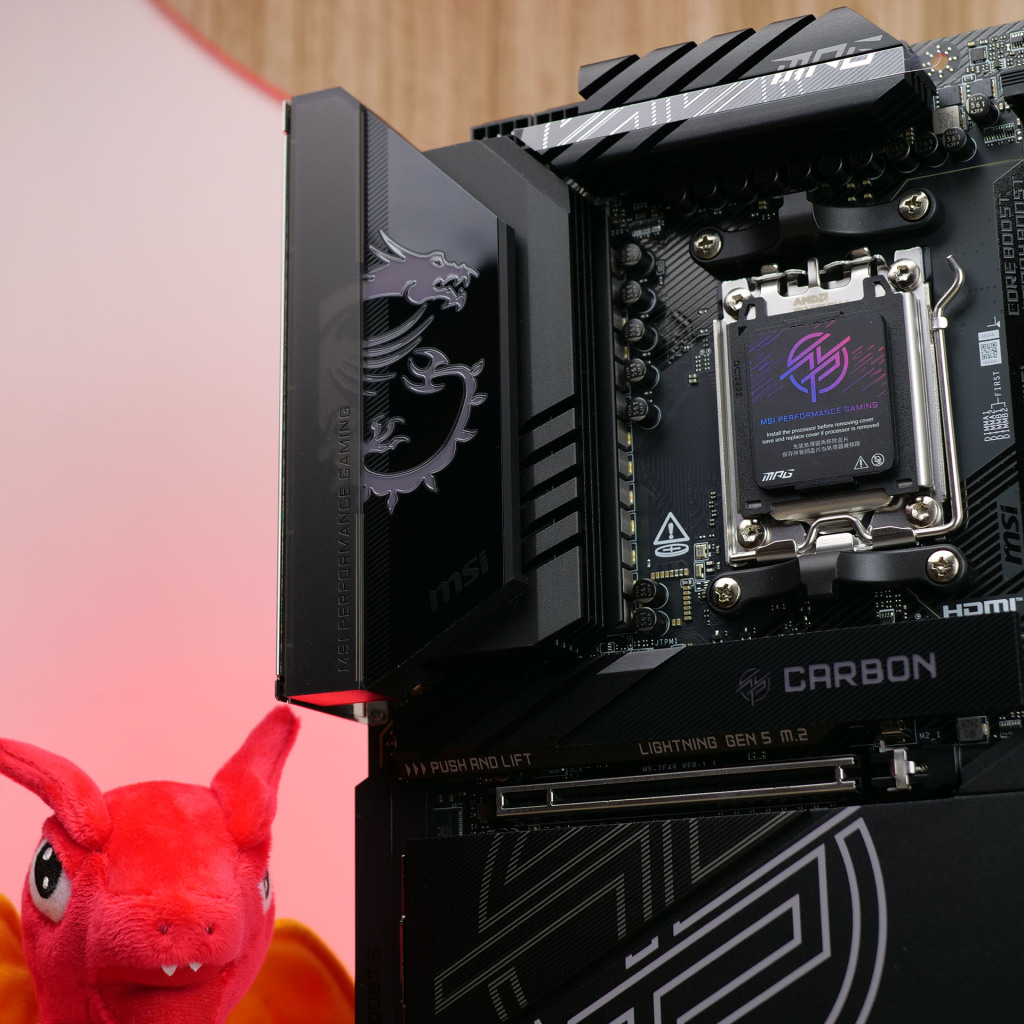

L’esthétique de la MSI MPG X870E Carbon WiFi reflète une approche sobre et élégante, avec un schéma de couleurs noir carbone soigneusement travaillé. La carte mère présente des lignes épurées et un look moderne, évitant les éléments trop voyants tout en conservant une forte présence visuelle.

Le logo du dragon MSI, emblématique de la marque, est gravé sur le dissipateur VRM à gauche du socket CPU. Ce dissipateur, de forme en L, est parcouru par un caloduc de 8 mm de diamètre, renforçant son efficacité de refroidissement.

La partie supérieure comporte un logo MPG avec des traits de l’emblème historique de la gamme Carbon. D’ailleurs les inscriptions « MPG » et « CARBON » sont visibles à plusieurs endroits, avec le logo « CARBON » illuminé par des LED RGB sur le premier dissipateur SSD au-dessus du premier slot PCIe.

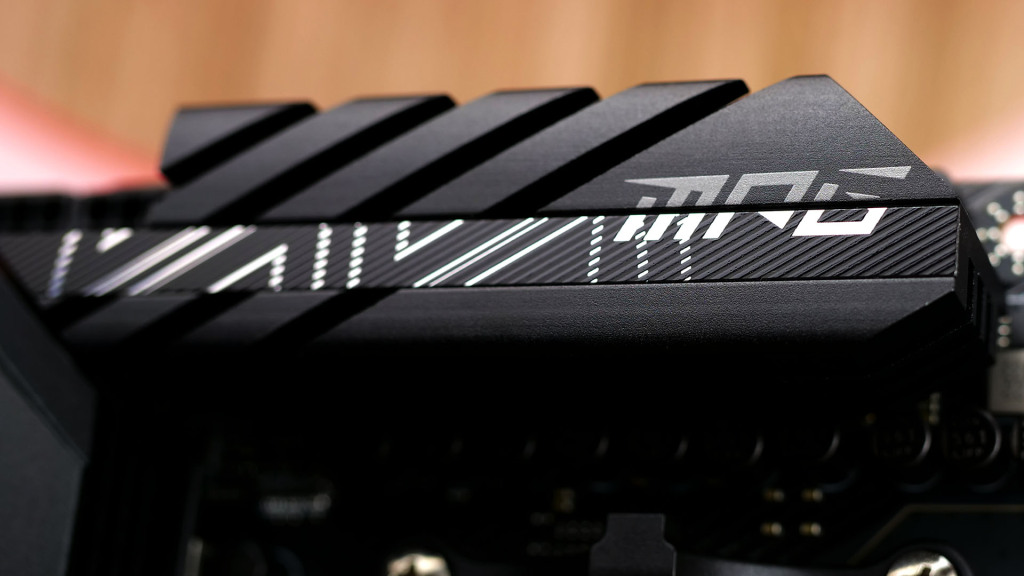

Les radiateurs arborent un design anguleux avec des lignes diagonales marquées, offrant un effet visuel dynamique. Leur texture, inspirée de la fibre de carbone, est appliquée en diagonale et partiellement prolongée sur le boîtier, en cohérence avec le nom de la série. Cette conception à plusieurs couches crée une impression de relief et de solidité. Tous les slot M.2 sont équipés de dissipateurs, renforçant la cohérence esthétique tout en assurant un refroidissement optimal. MSI a également inclus des détails pratiques, comme des couches de peinture autour des trous de vis pour protéger le PCB des rayures, soulignant l’attention portée aux finitions.

Verso

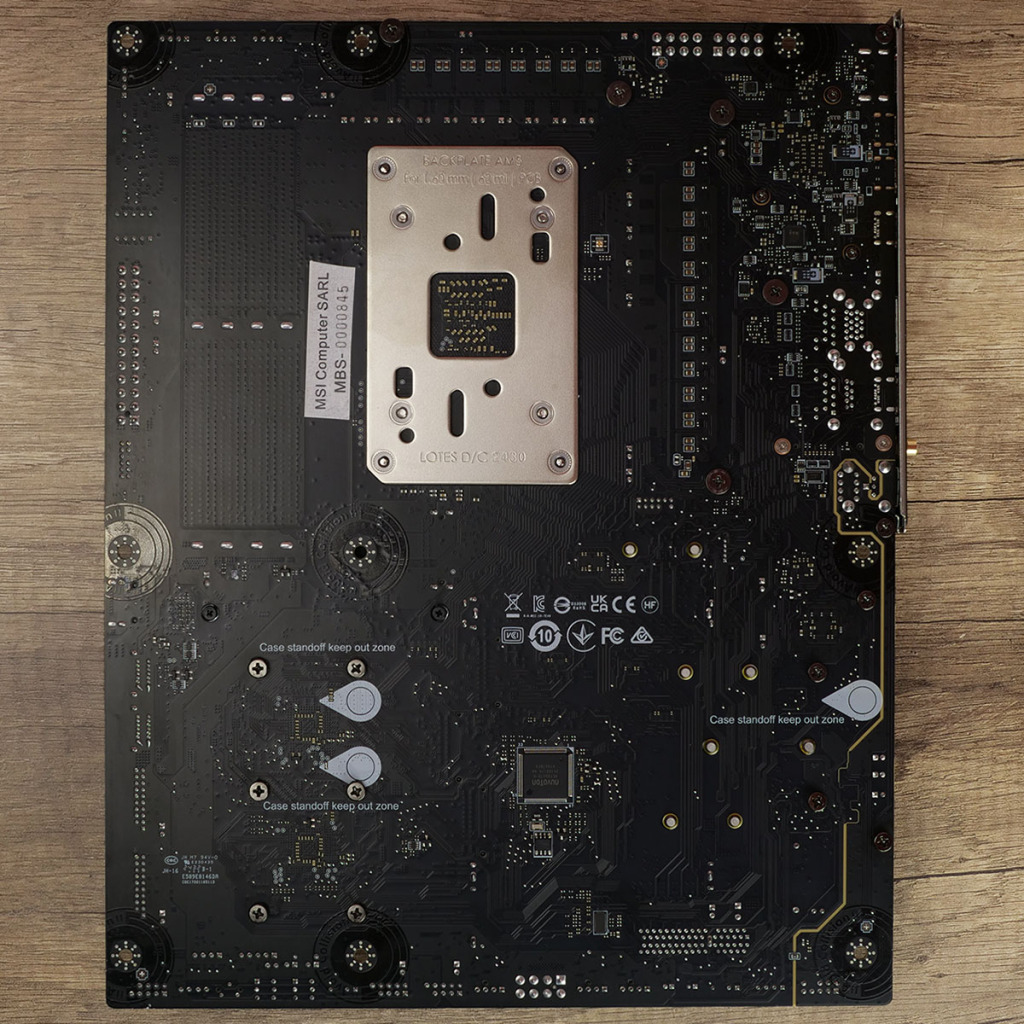

Le verso de la carte mère MSI MPG X870E Carbon WiFi présente un aspect technique et fonctionnel, contrastant avec l’esthétique élaborée de la face avant. Le PCB (circuit imprimé) noir est largement visible, offrant un aperçu de la complexité interne de la carte. On y observe de nombreuses traces de circuits et de composants soudés.

Un élément notable est la présence de zones blanches sur le PCB. Ces zones blanches mettent en évidence trois zones critiques de routage des circuits. Elles servent d’avertissement visuel pour les utilisateurs lors de l’installation, les incitant à faire attention à ces zones sensibles pour éviter tout dommage dû à un contact ou une pression excessive avec le boîtier.

Le dos de la carte accueille plusieurs composants importants, notamment le chip de contrôle I/O, habituellement placé sur la face avant. Cette disposition contribue à l’optimisation de l’espace sur la face principale de la carte. On peut apercevoir l’empreinte des différentes soudures, mais aussi deux chipsets Promontory, identifiables par un rectangle formé de six vis.

Dans l’ensemble, le verso de la carte mère présente un aspect plus utilitaire, axé sur la fonctionnalité plutôt que sur l’esthétique, surtout en l’absence d’une Backplate intégrale.

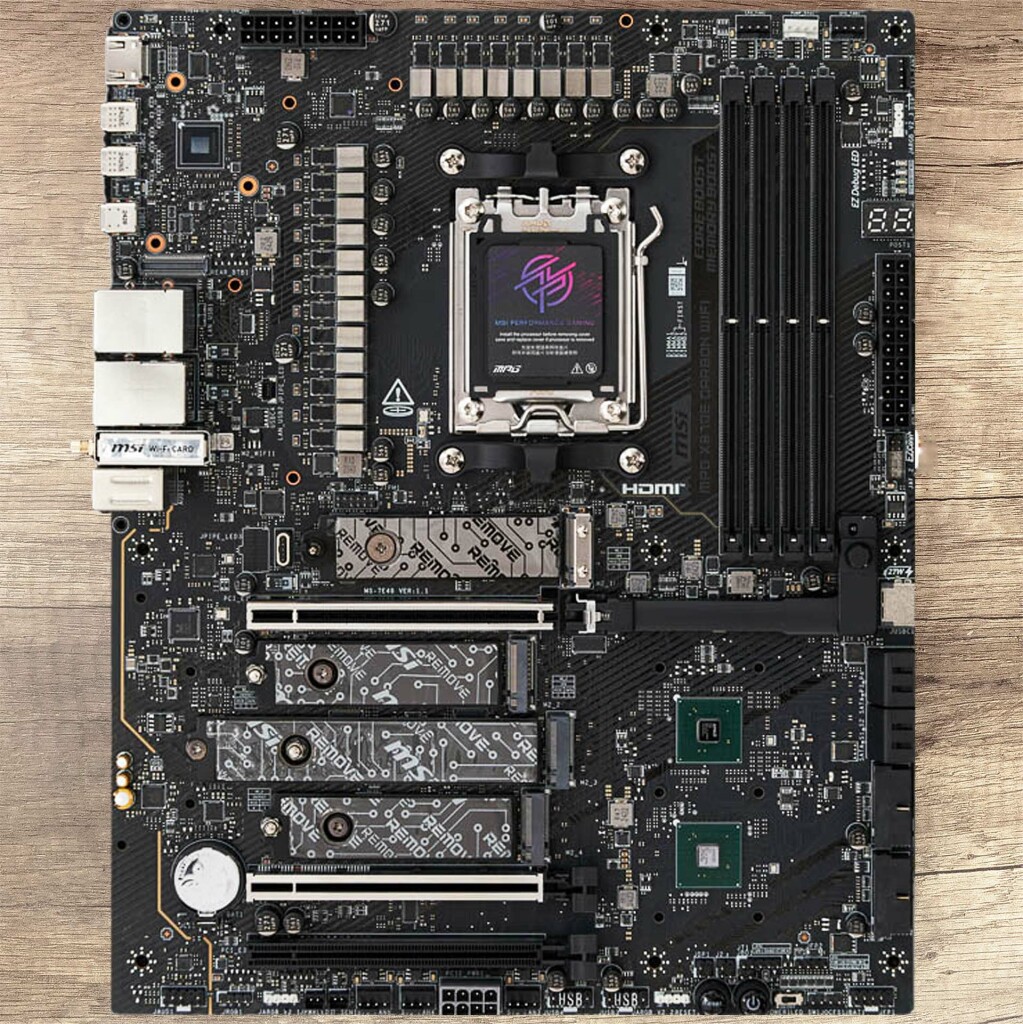

Analyse PCB, VRM et de la Gestion de l’Alimentation

Chipset Promontory21

Le PCB est dense, et le premier élément qui retient notre attention est la présence de deux chipsets qui se distinguent par leur circuit intégré de couleur verte. Contrairement à ce que l’on a observé sur le PCB de la ROG Strix X870E-E GAMING WIFI, ces deux chipsets sont ici placés à leur emplacement habituel sur la droite, tandis que l’autre est positionné juste en dessous du slot PCIe 5.0 principal, légèrement décalé vers la gauche.

VRM 18+2+1 phases d’alimentation

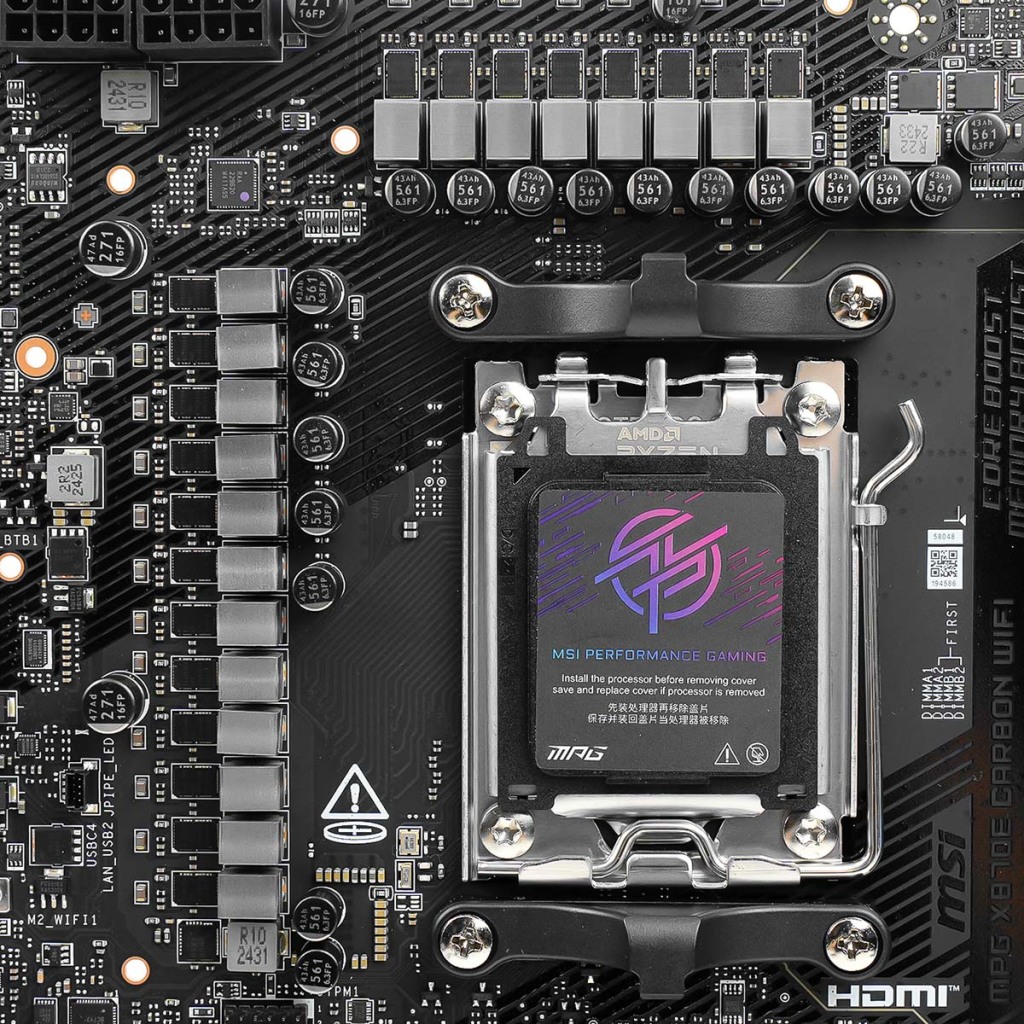

Le module VRM de la carte mère MSI MPG X870E CARBON WIFI est conçu avec une alimentation numérique en 21 phases, dont 18 phases sont dédiées au CPU vCore, 2 phases à l’alimentation du SOC et 1 phase à divers composants (MISC). Cette répartition assure une distribution équilibrée de la charge, renforçant ainsi la stabilité du système face aux besoins de calcul intensifs.

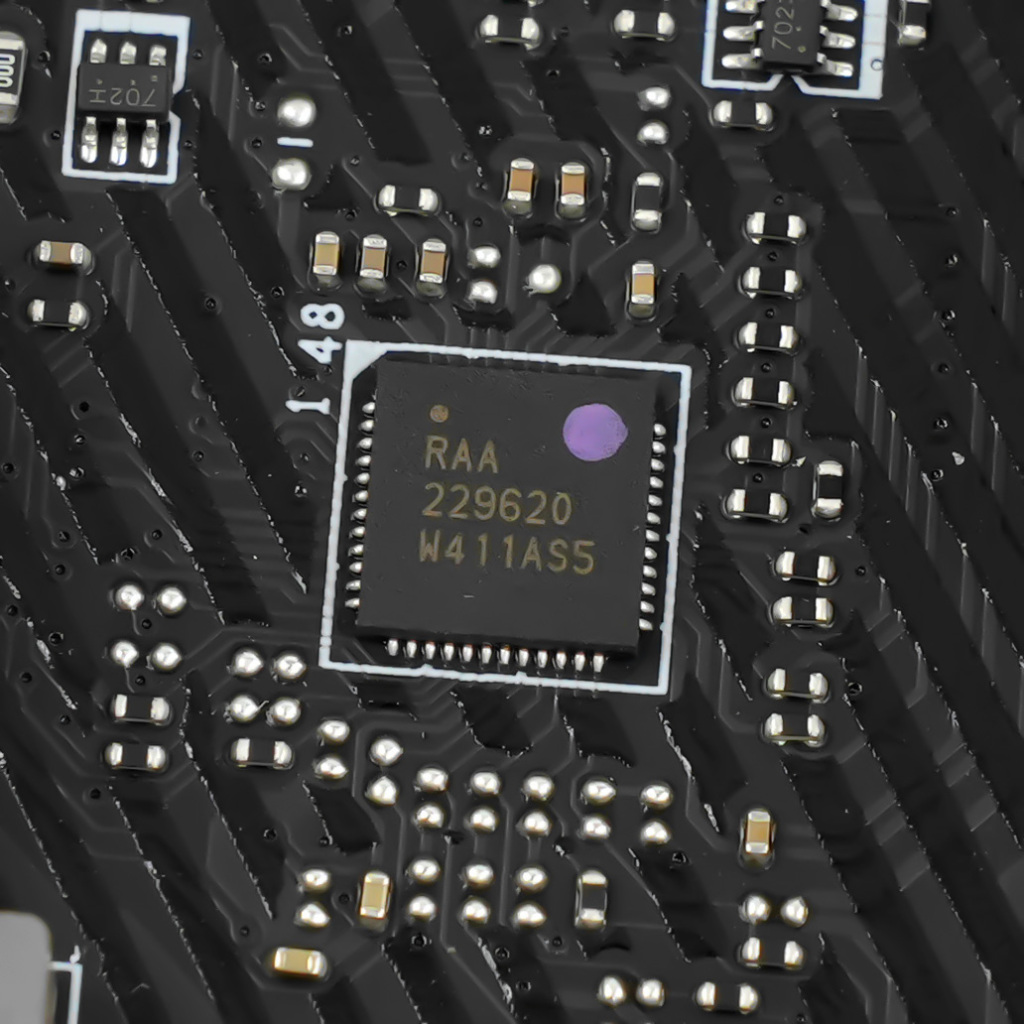

La carte mère utilise le contrôleur PWM Renesas RAA229620, capable de supporter une configuration à double canal avec jusqu’à 12 phases. Elle fonctionne en mode parallèle avec 18 (9×2) phases pour le vCore du CPU et 2 phases pour le SOC.

Les 18 régulateurs de tension pour le Vcore, ainsi que les 2 régulateurs pour le SoC, sont des RAA2209004GNP de Renesas, capables de supporter des courants de crête allant jusqu’à 110A. On retrouve aussi un MOSFET unique pour les tensions secondaires (contrôleur mémoire et I/O), le modèle Alpha & Omega AOZ5516QI, capable de gérer jusqu’à 55A.

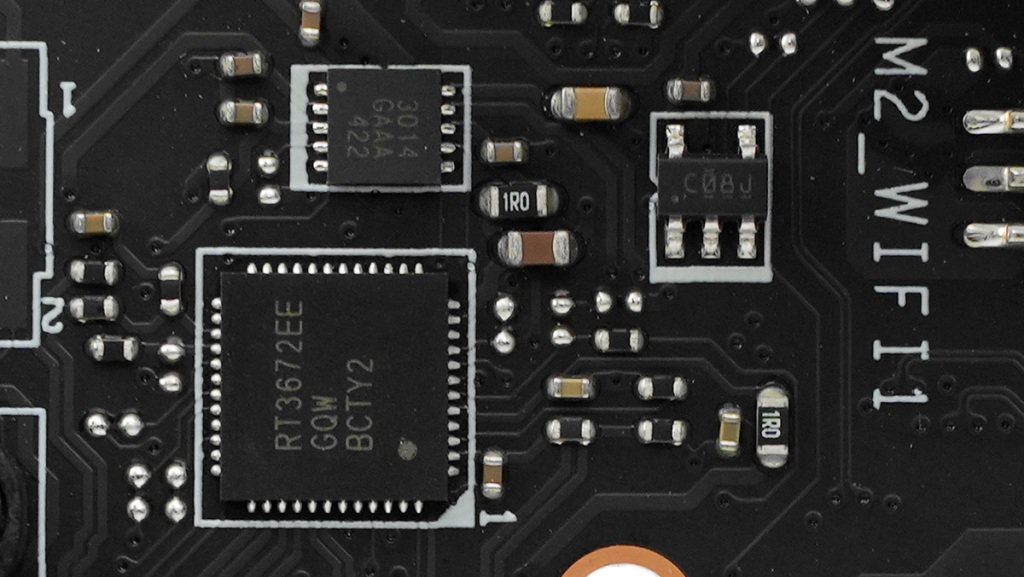

En complément, un contrôleur Realtek RT3672EE gère les tensions auxiliaires, tandis que d’autres convertisseurs à abaissement de tension utilisent des MOSFETs N-channel, notamment les AONS36308 d’Alpha & Omega.

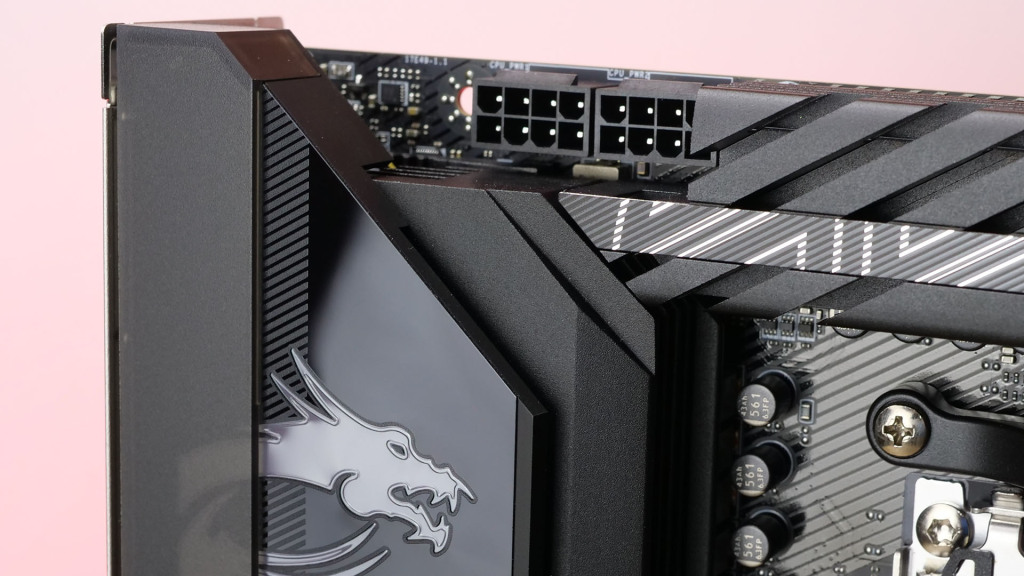

La carte mère est équipée de deux connecteurs ATX 8-pin pour l’alimentation CPU, offrant une puissance suffisante pour les processeurs des séries Ryzen 7000, 8000 et 9000.

Port PCIe 8 pins supplémentaire

La carte dispose d’un port PCIe supplémentaire qui sert à fournir plus d’énergie aux composants très gourmands en électricité, comme les cartes graphiques haut de gamme, les systèmes de refroidissement ou encore les périphériques RGB.

Ce port utilise un connecteur PCIe 8 broches, qui peut fournir jusqu’à 252W supplémentaires. En combinant avec le connecteur principal de la carte mère, cela permet de délivrer 420W au total.

Selon MSI, cela est particulièrement utile pour gérer les hausses soudaines de consommation d’énergie (appelées « power excursions ») que certaines cartes graphiques, comme la Nvidia RTX 4090, peuvent générer. Pour plus d’informations, consultez notre article dédié : Port PCIe supplémentaire sur les cartes mères MSI X870(E) : son utilité expliquée.

Audio intégré : Realtek ALC4080

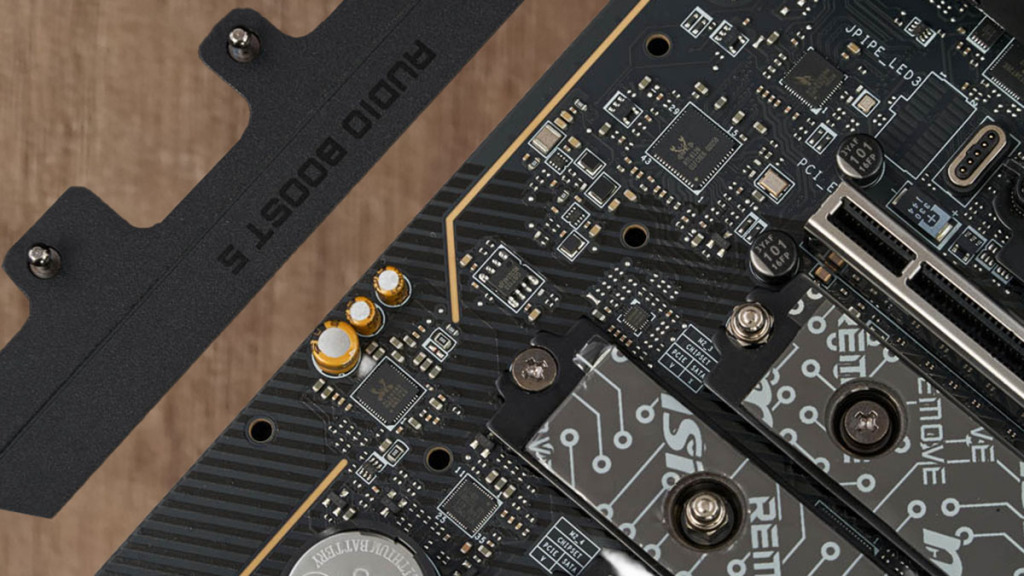

Pour l’audio, la carte utilise le codec ALC4080 de Realtek, une solution USB largement répandue, offrant une qualité sonore décente pour un usage quotidien. Bien que les audiophiles préfèrent des solutions externes, l’ALC4080 est plus que suffisant pour la majorité des utilisateurs.

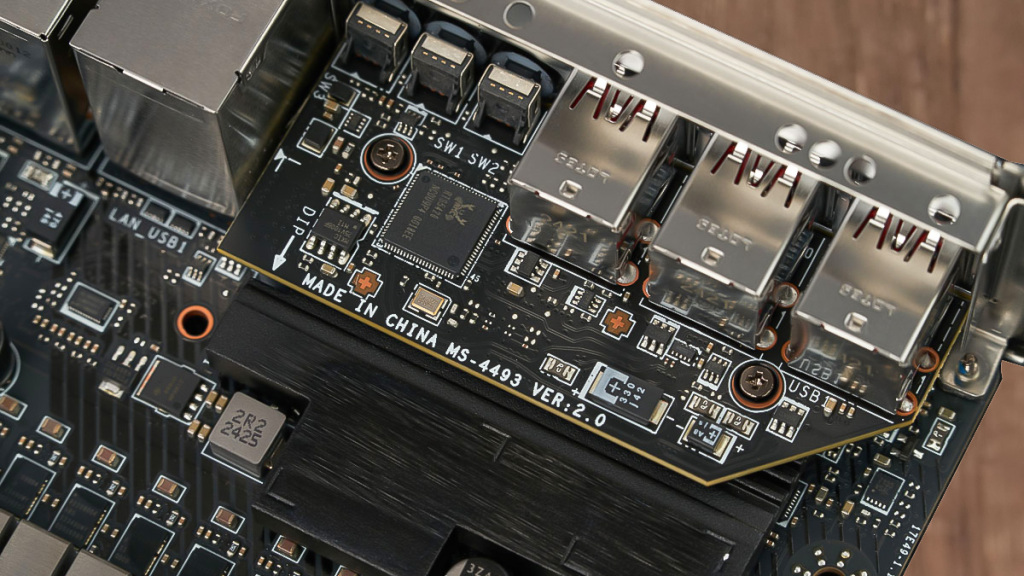

USB 4

La zone située en haut à gauche de la carte mère, au niveau des ports d’E/S arrière, a été spécialement conçue avec un empilement de PCB.

Cela permet d’ajouter un dissipateur thermique pour le contrôleur principal USB4 ASM4242 d’ASMedia. Grâce à un pad thermique en contact avec le module de refroidissement du CPU, les transferts de données à long terme deviennent plus stables et efficaces.

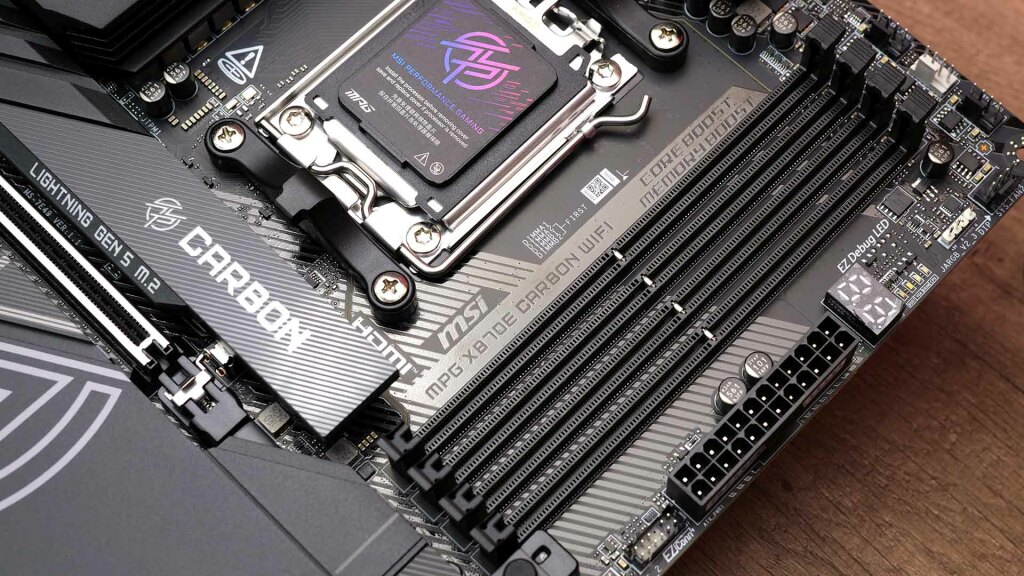

Support DDR5 et technologies associées

Aujourd’hui, la mémoire DDR5 a atteint un stade de maturité, avec de nombreux fabricants, grands et petits, proposant des kits mémoire avec un potentiel d’overclocking impressionnant. AMD et les fabricants de cartes mères continuent d’optimiser la prise en charge des fréquences DDR5 élevées.

Les cartes mères AMD X870E et X870 introduisent trois caractéristiques principales : USB4 de série, slots PCIe Gen5 pour cartes graphiques et M.2 par défaut, ainsi que la prise en charge de fréquences mémoire EXPO plus élevées (8000 MHz+), notamment depuis la mise à jour AGESA 1.2.0.2.

Équipée du chipset X870E, la MSI MPG X870E CARBON WIFI prend en charge une fréquence mémoire maximale de 8400+(OC) et c’est grâce à un processus de soudage SMT dédié et à la technologie MSI Memory Boost. Une amélioration significative par rapport à la génération précédente.

Elle prend également en charge par défaut une capacité maximale de 64 Go par slot, atteignant 256 Go avec les quatre slots remplis. Les slots DDR5 sont conçus avec un loquet unilatéral, réduisant les étapes de démontage et d’installation.

Slots d’extension PCI Express

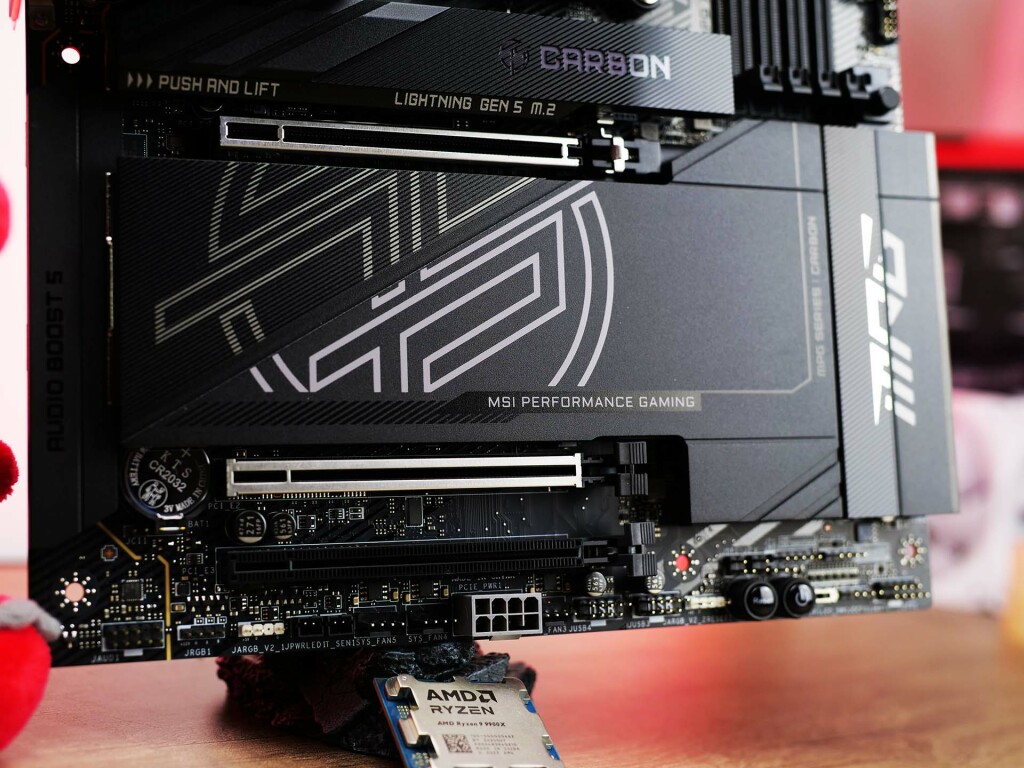

La MSI MPG X870E CARBON WIFI DARK offre trois slots PCIe pleine longueur, avec les deux slots du haut bénéficiant d’un renforcement métallique Lightning Gen 5 PCI-E, ce qui est particulièrement utile pour les utilisateurs ayant besoin de configurations à double carte graphique. Le slot principal pour la carte graphique est séparé du deuxième slot PCIe par une épaisseur de trois slots, permettant l’installation de cartes graphiques jusqu’à 4 slots d’épaisseur sans interférer avec le second slot PCIe. À noter que les deuxième et troisième slots ne sont pas à pleine broche, offrant respectivement 4 voies PCIe chacune : PCIe 5.0 x4 et PCIe 4.0 x4.

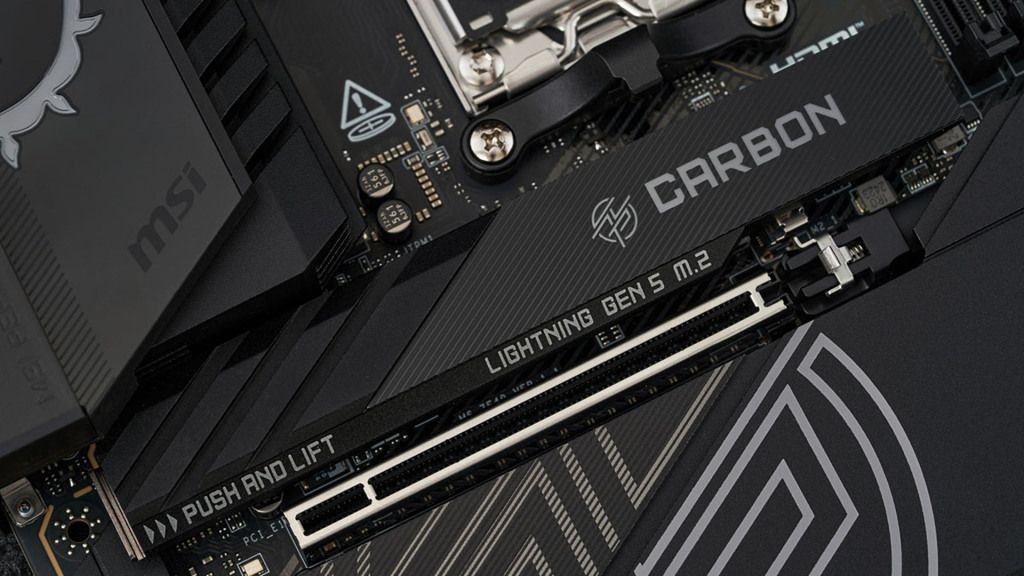

Le slot PCIe principal est équipé d’un bouton de démontage rapide innovant. Contrairement à d’autres systèmes existants, il n’est pas nécessaire de maintenir le bouton pendant le retrait de la carte graphique.

Une simple pression suffit pour que le loquet reste ouvert, permettant d’utiliser les deux mains pour retirer la carte en toute sécurité. De plus, une icône près du bouton change en fonction de l’état du loquet, facilitant la lecture visuelle de la position.

Capacités de stockage SSD et SATA

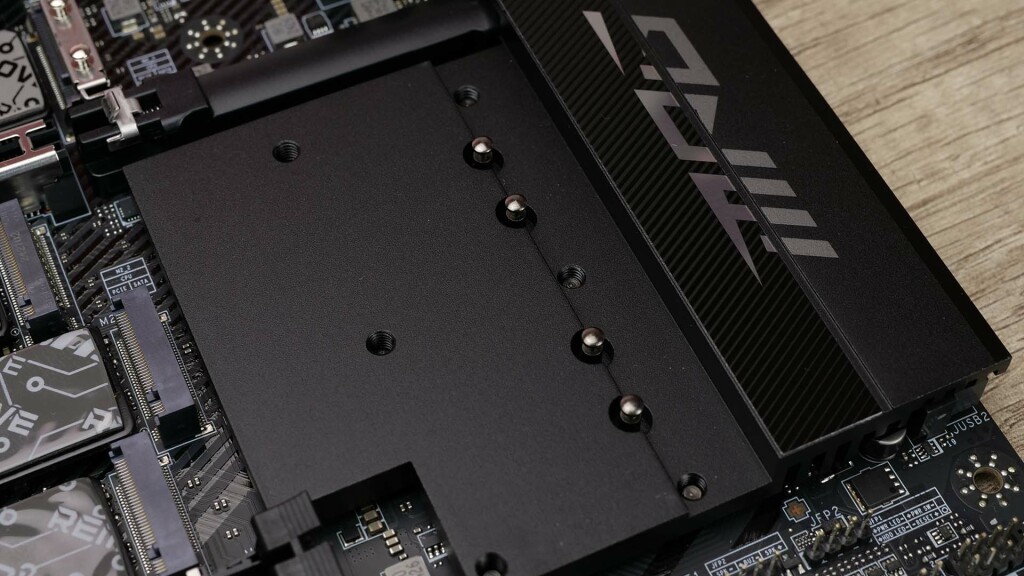

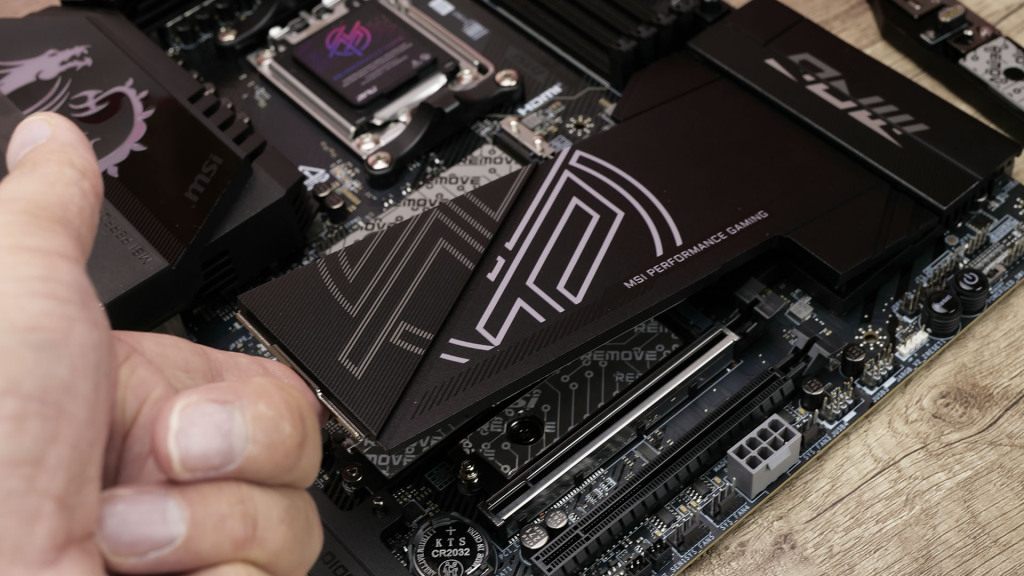

Le slot M.2 supérieur, relié directement au processeur via des lignes PCIe 5.0 x4, est doté d’un dissipateur EZ Magnetic M.2 Shield Frozr II, optimisé pour les SSD double face. Le système exclusif EZ M.2 CLIP II de MSI rend l’installation des modules M.2 simple et rapide.

Il suffit d’insérer la carte SSD dans le slot et de la presser pour la verrouiller avec le clip. Pour retirer le SSD, il suffit de pousser le clip vers l’extérieur, et le SSD se libère sans effort. Ce processus fluide élimine le besoin d’outils, offrant ainsi une expérience de montage DIY idéale avec une simple pression du doigt.

Cette armure intègre également un rétroéclairage RGB dans le logo « CARBON », offrant un design à la fois fonctionnel et esthétique. Le système de démontage rapide de l’armure M.2, bien que similaire à la solution proposée par la Z790 ACE MAX, a été amélioré avec un loquet repensé, facilitant son utilisation et réduisant le risque de mauvais alignement lors de l’installation.

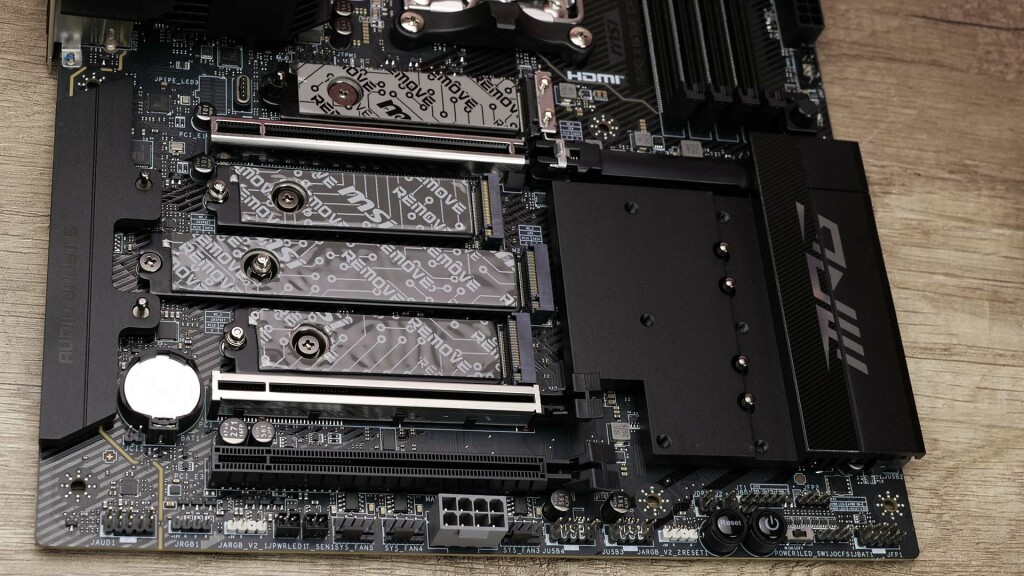

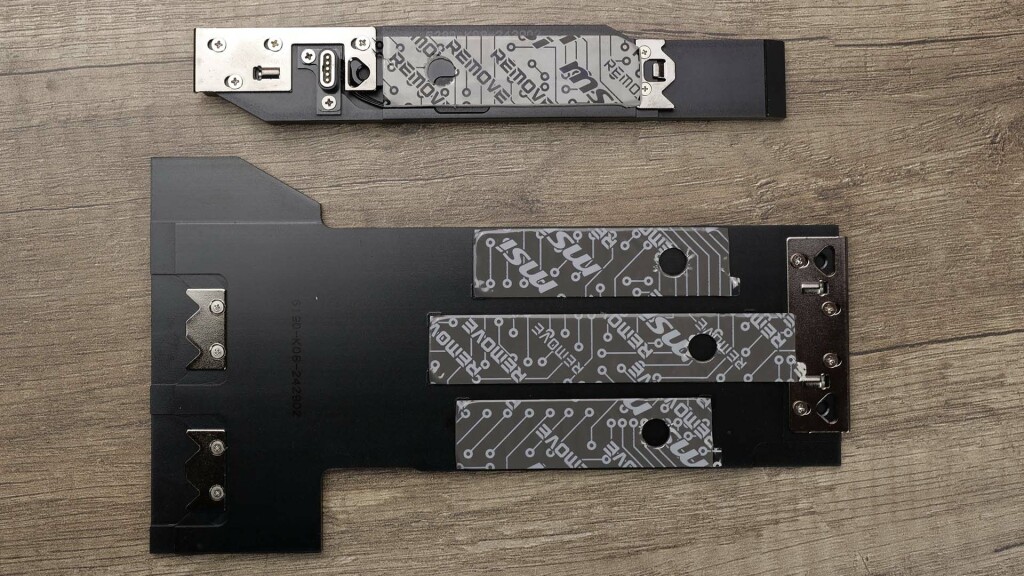

Sous le slot PCIe principal se trouvent trois autres emplacements M.2, tous recouverts d’un seul dissipateur thermique EZ M.2 Shield Frozr II. Ce design de dissipateur rappelle celui des cartes mères NZXT.

Un détail attire notre attention : l’épaisseur réduite de ces dissipateurs, qui nous semble insuffisante pour refroidir efficacement des SSD PCIe 5.0, connus pour leur tendance à chauffer et nécessitant un refroidissement conséquent. Quoi qu’il en soit, les tests à venir nous en diront davantage.

Le premier des trois est un PCIe 5.0 x4, tandis que les deux autres sont des PCIe 4.0 x4. Le slot M.2 du milieu prend en charge les SSD au format 22110, avec un système d’installation ajustable grâce aux vis avant et arrière. Ils sont tous dotés de pads thermiques deux faces.

Pour conclure, voici le MSI EZ M.2 CLIP II Remover, un outil pratique conçu pour faciliter le remplacement ou le repositionnement du clip EZ M.2 CLIP II sur votre carte mère.

Cet outil permet de détacher facilement le clip de la carte mère et de le fixer à n’importe quel slot M.2 souhaité. Il est inclus dans le kit d’accessoires fourni avec les cartes mères MSI.

SATA 6 Gb/s et USB

Le dissipateur thermique agrandi du PCH recouvre les connecteurs 4 SATA 6G , 2 USB 3 5G internes, et 1x USB 20Gbps Type C, offrant une meilleure apparence frontale.

La carte supporte les configurations RAID logicielles AMD RAIDXpert2 pour du RAID 0/1/5/10 pour les SSD NVMe et SATA. Le RAID 5 n’est supporté que par les processeurs Ryzen 9000.

Réseau Ethernet et Wifi 7

Modules réseau Realtek 5G LAN & 2.5G LAN

Notre MPG X870E CARBON WIFI est équipée de la puce réseau Realtek RTL8126CG, capable de supporter une vitesse de transmission maximale de 5000 Mbps. Elle est également compatible avec des vitesses inférieures, comme 2500/1000/100/10 Mbps, garantissant une flexibilité d’utilisation selon les besoins du réseau.

En plus de la connectivité 5G, cette carte mère intègre une puce Realtek RTL8125BG, offrant une vitesse maximale de 2500 Mbps et une compatibilité descendante avec les vitesses 1000/100/10 Mbps.

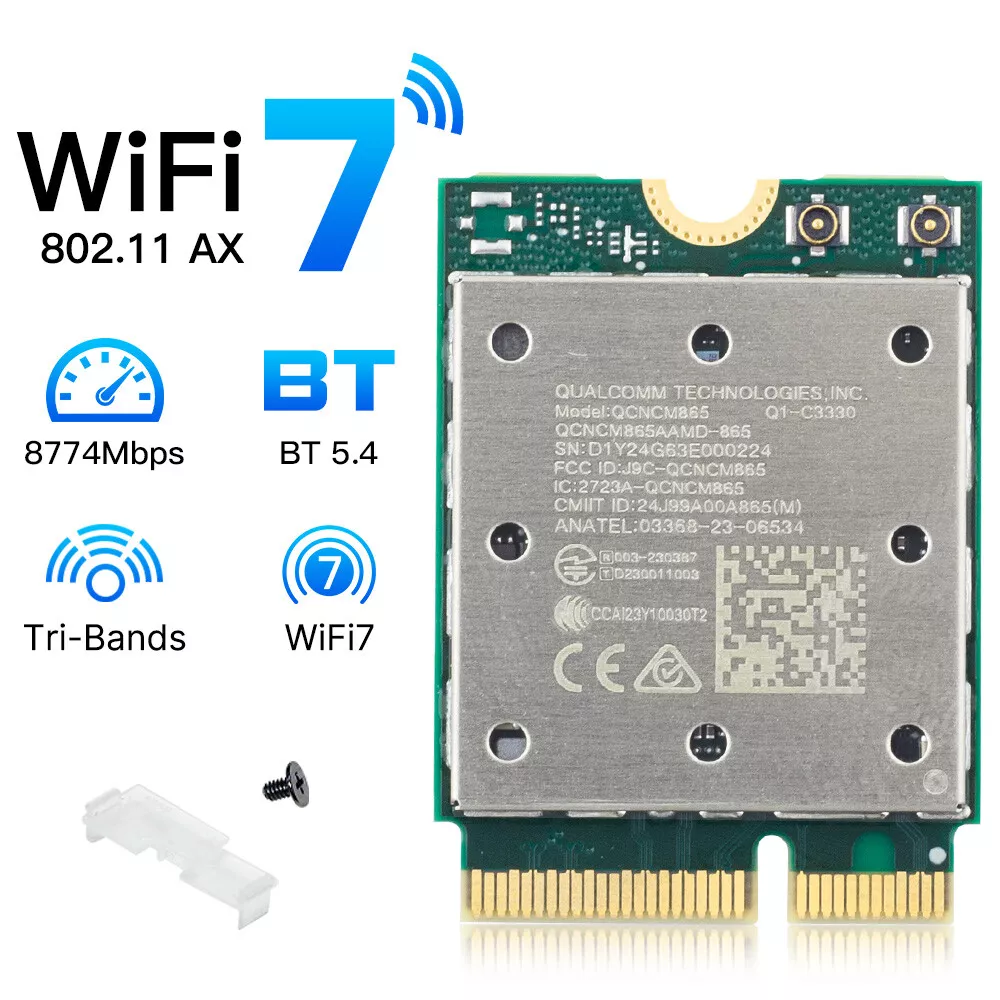

Module réseau sans fil Qualcomm Wi-Fi 7

Pour la connectivité sans fil, la MSI MPG X870E CARBON WIFI utilise le module Qualcomm QCNCM865, prenant en charge la technologie Wi-Fi 7 (802.11be) en configuration 2×2 double bande, avec des fréquences allant jusqu’à 6 GHz, une bande passante de 320 MHz, et un système de modulation 4096-QAM.

Le module est rétrocompatible avec les protocoles Wi-Fi précédents (802.11 a/b/g/n/ac/ax), offrant une vitesse de transmission théorique pouvant atteindre 5,8 Gbps, avec une latence réduite à courte distance. Le module prend également en charge la technologie Bluetooth 5.4 pour une connectivité avec les smartphones de nouvelle génération, les dispositifs portables et les appareils intelligents pour la maison.

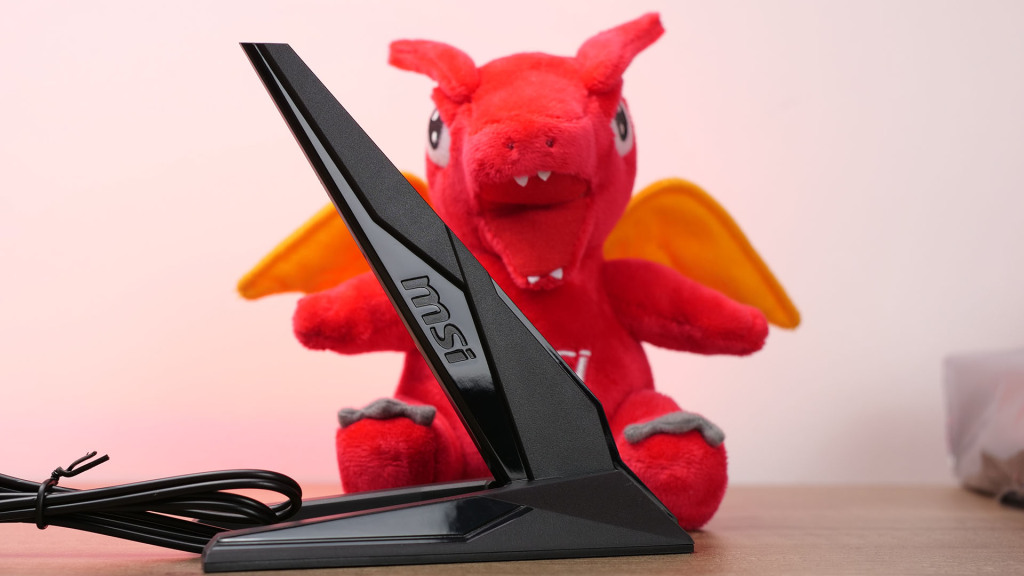

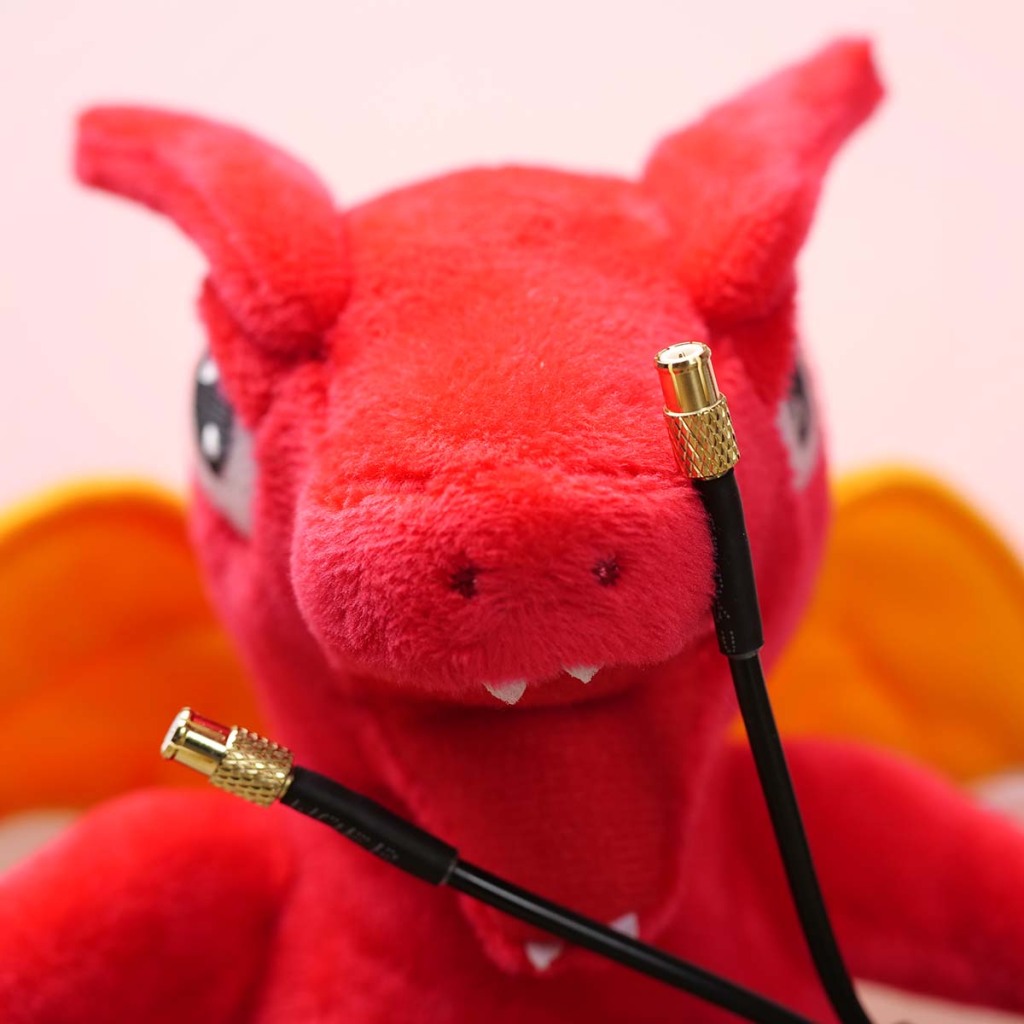

MSI a également intégré un tout nouveau design d’antenne EZ Wi-Fi sur la carte mère MPG X870E CARBON WIFI. Ce système à fixation rapide remplace les antennes à filetage traditionnel, facilitant ainsi l’installation pour une meilleure expérience utilisateur.

Panneau arrière Entrées/Sorties MPG X870E CARBON WIFI

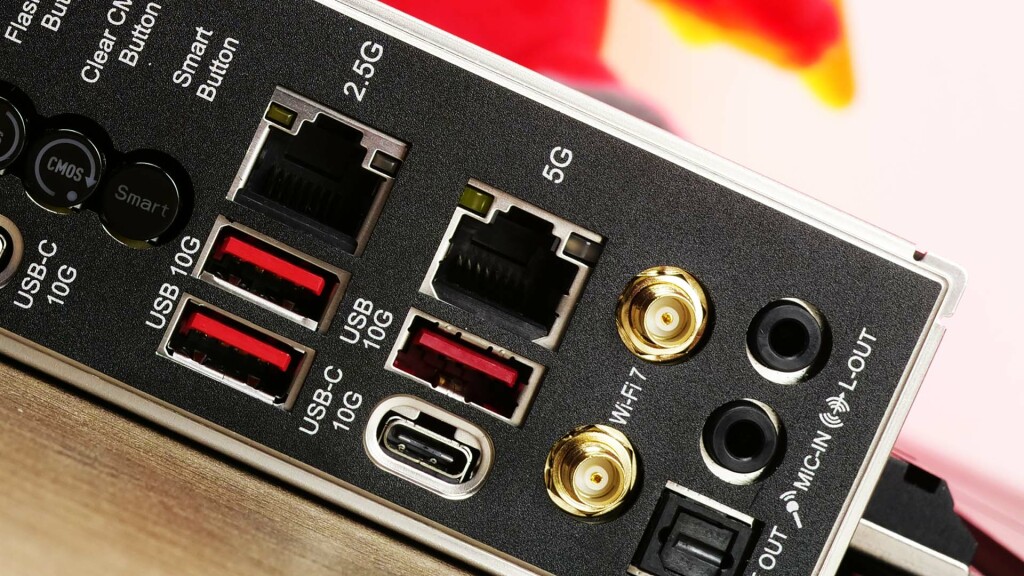

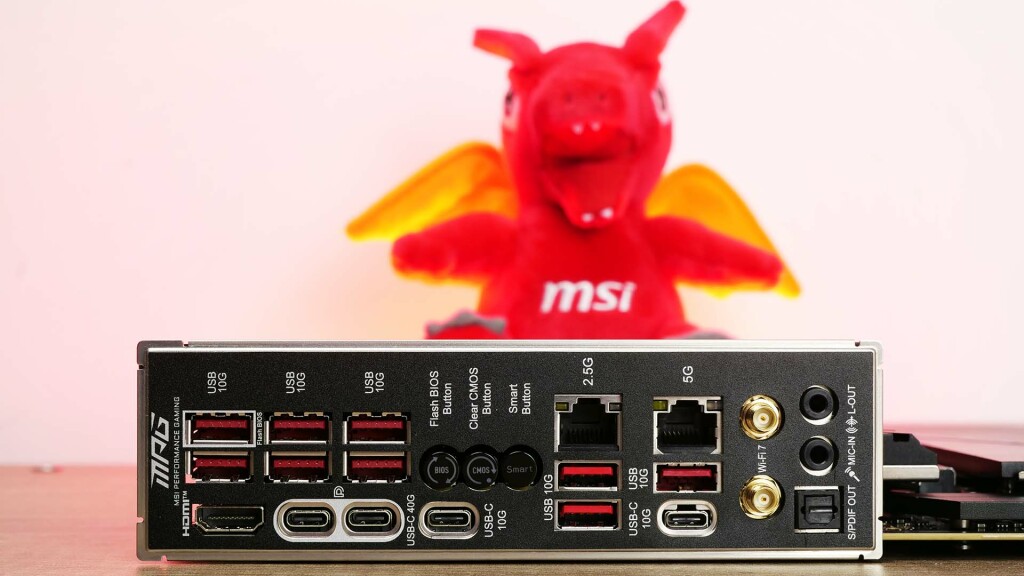

Le panneau arrière de la MPG X870E CARBON WIFI offre une multitude de connecteurs, permettant de brancher une large variété de périphériques.

• USB 10Gbps Type-A
• Flash BIOS Button
• Clear CMOS Button

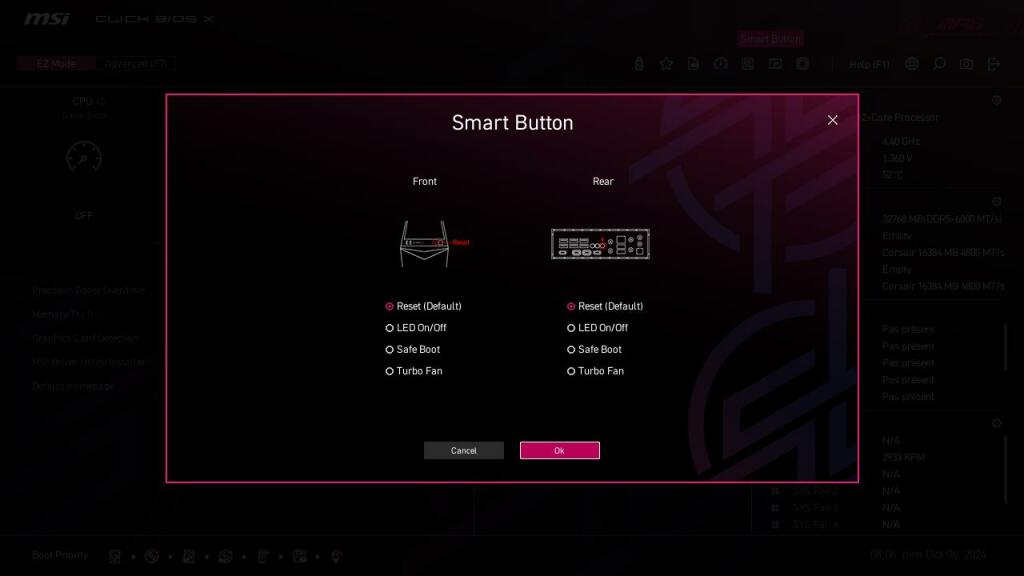

• Smart Button
• 2.5G LAN
• 5G LAN
• Audio Connectors
• HDMI
• USB 40Gbps Type-C
• USB 10Gbps Type-C
• USB 10Gbps Type-A
• USB 10Gbps Type-C
• Wi-Fi / Bluetooth
• Optical S/PDIF Out

Connecteurs internes de la MPG X870E CARBON WIFI

La carte mère offre une vaste sélection de connecteurs, dont l’un des points forts est le connecteur exclusif EZ-Conn.

Par ailleurs, vous disposez de boutons Power On/Off, Reset, d’un interrupteur LED On/Off, de LEDs EZ DEBUG et EZ Digi-DEBUG pour la surveillance des températures, ainsi que de divers connecteurs pour ventilateurs et RGB.

Voici la liste complète des connecteurs disponibles sur la carte mère :

• 1x port USB Type C 20Gbps
• 1x connecteur d’alimentation (ATX_PWR)
• 2x connecteurs d’alimentation (CPU_PWR)
• 1x connecteur d’alimentation PCIe 8 broches (PCIE_PWR)
• 1x connecteur pour ventilateur CPU
• 1x connecteur combo ventilateur/pompe (Pump_Sys Fan)
• 5x connecteurs pour ventilateurs système
• 1x connecteur EZ Conn-header (JAF_2)
• 2x connecteurs panneau avant (JFP)
• 1x connecteur pour intrusion châssis (JCI)
• 1x connecteur audio avant (JAUD)
• 1x connecteur pour capteur thermique (T_SEN)
• 3x connecteurs RGB adressables V2 (JARGB_V2)
• 1x connecteur RGB classique (JRGB)
• 4x ports USB 2.0
• 4x ports USB 5Gbps Type A

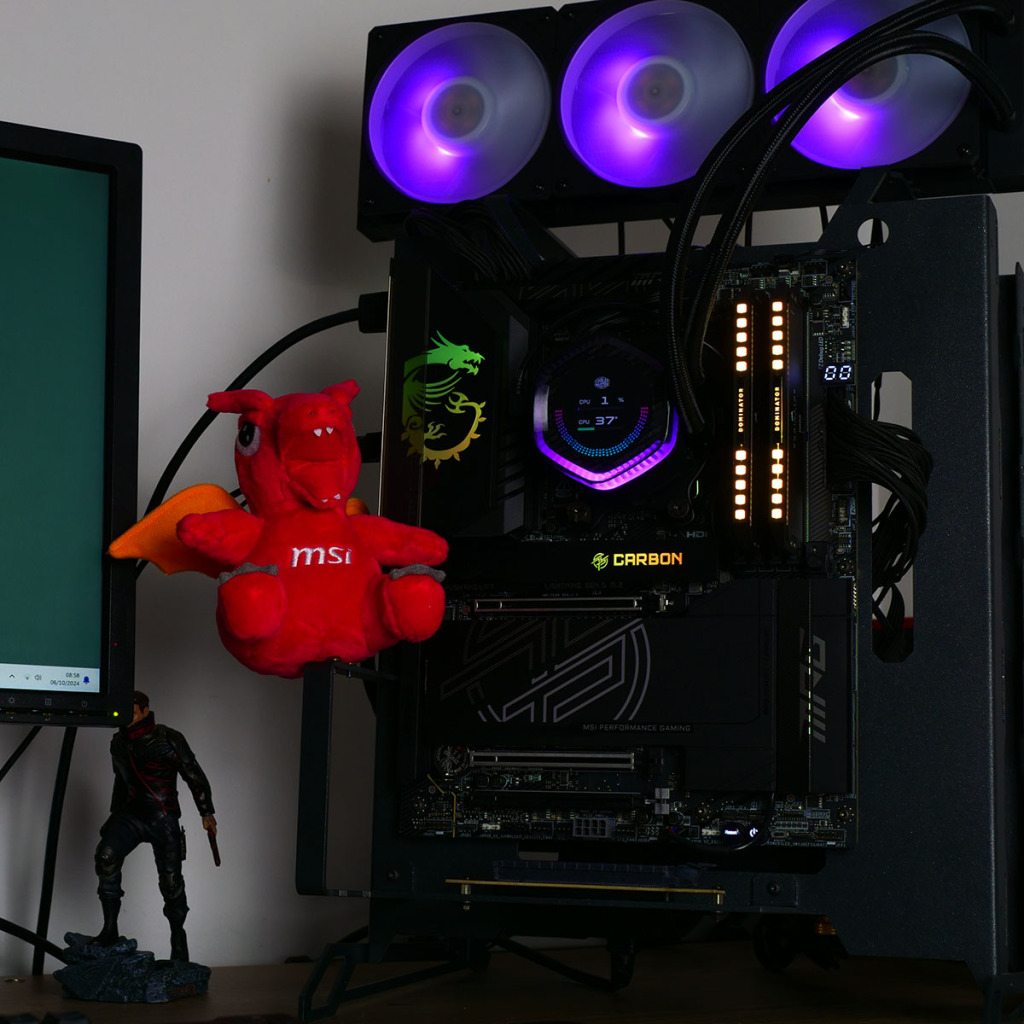

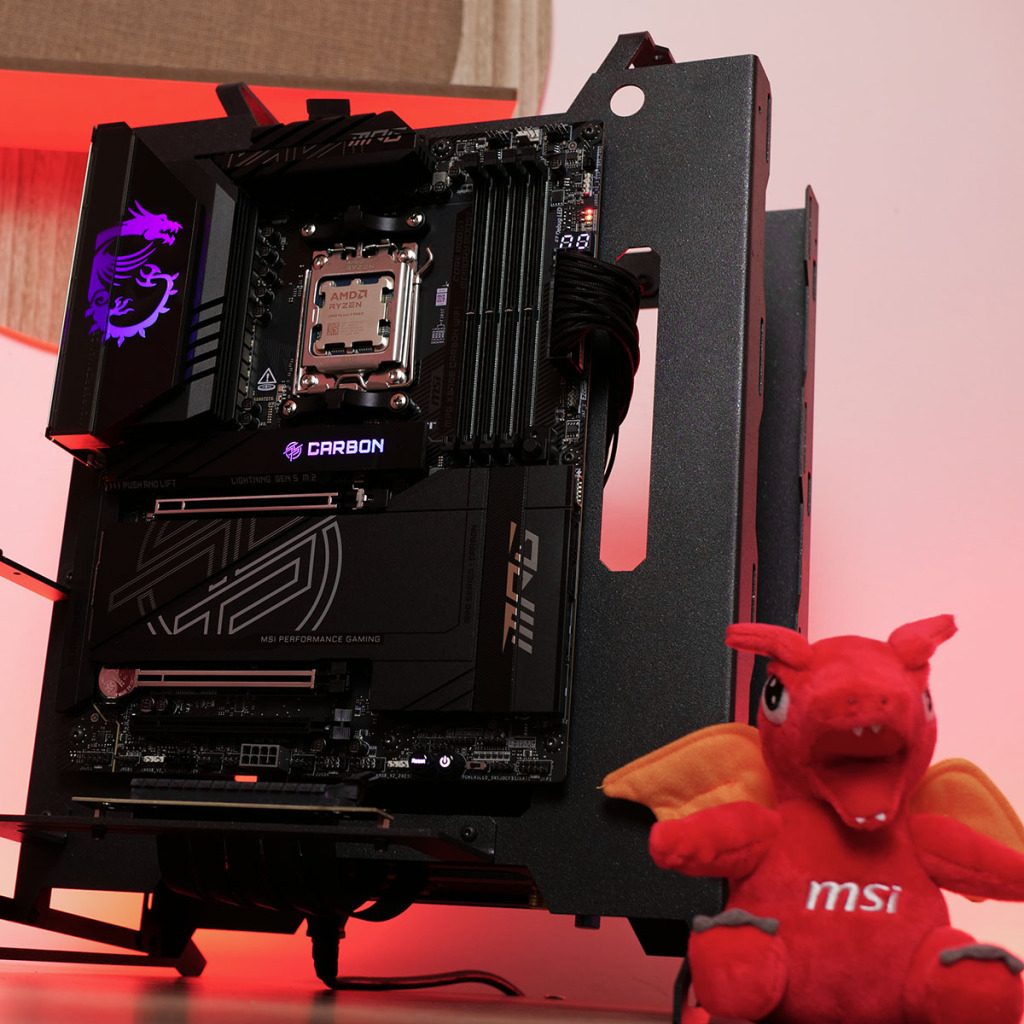

RGB Demo

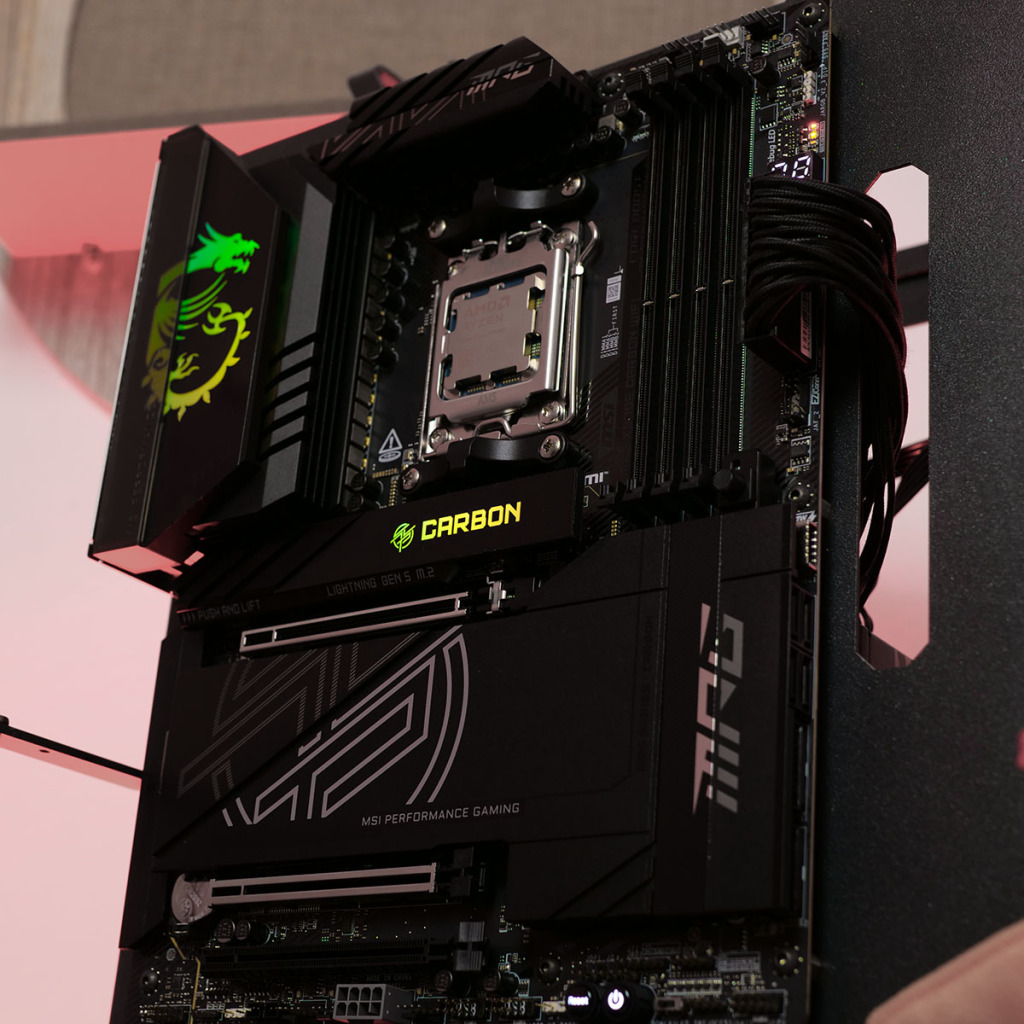

Avant de débuter les tests, voici deux photos illustrant les zones équipées de rétroéclairage RGB sur la carte.

Test MSI MPG X870E CARBON WIFI avec Ryzen 9 9900X

Config de test

• AMD RYZEN 9900X
• ROG THOR 850W Platinum II
• SSD Corsair MP700 PRO SE PCIE 5.0
• DOMINATOR PLATINUM RGB 32 GO (2 x 16 GO) DDR5 DRAM 6 000 MHz C30
• G.Skill Trident Z5 RGB 32 Go (2 x 16 Go) DDR5 8000 MHz CL38 ( pour tester AXMP)
• AIO Cooler Master MasterLiquid 360 ION
• Windows 11 23H2 sur SSD WD Black S850X 1 To
• Boitier Kompcase Magnus II

Les fréquences boost

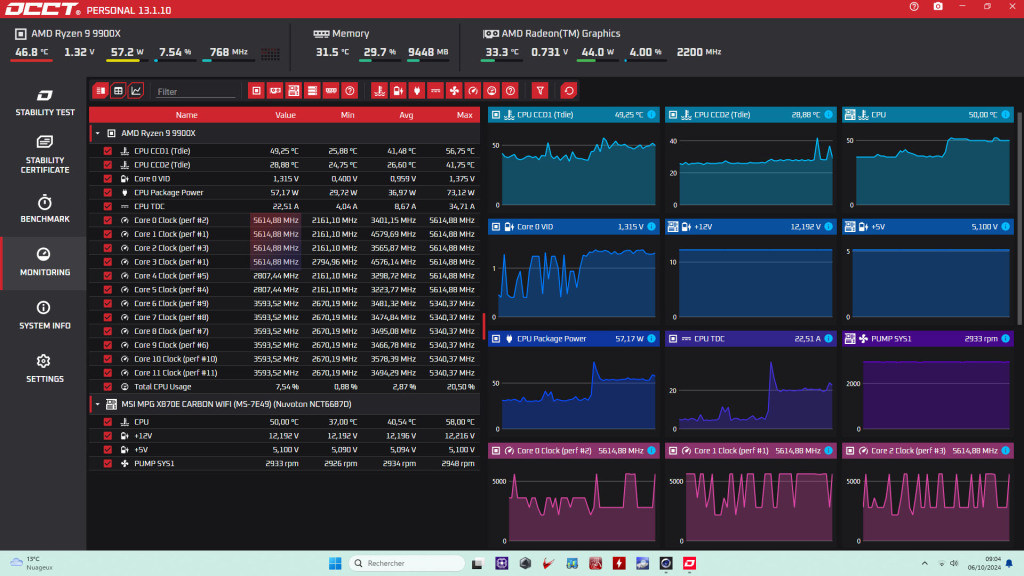

Le Ryzen R9 9900X, testé sur notre carte mère MPG X870E CARBON WIFI, démontre des fréquences conformes. En mode mono-cœur, il atteint une fréquence maximale de 5615 MHz sous Cinebench R23, conformément aux spécifications d’AMD.

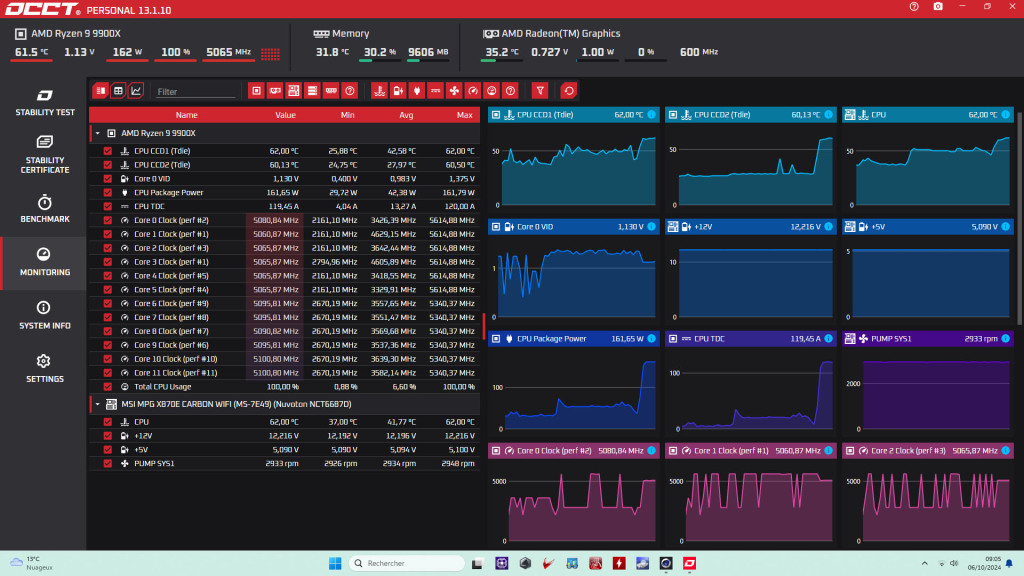

Lors d’un Cinebench R23 multi-cœurs, la fréquence oscille entre 5050 et 5100 MHz avec une consommation maximale enregistrée à 162 watts. Cela représente 100 MHz de plus que la ROG STRIX X870E-E.

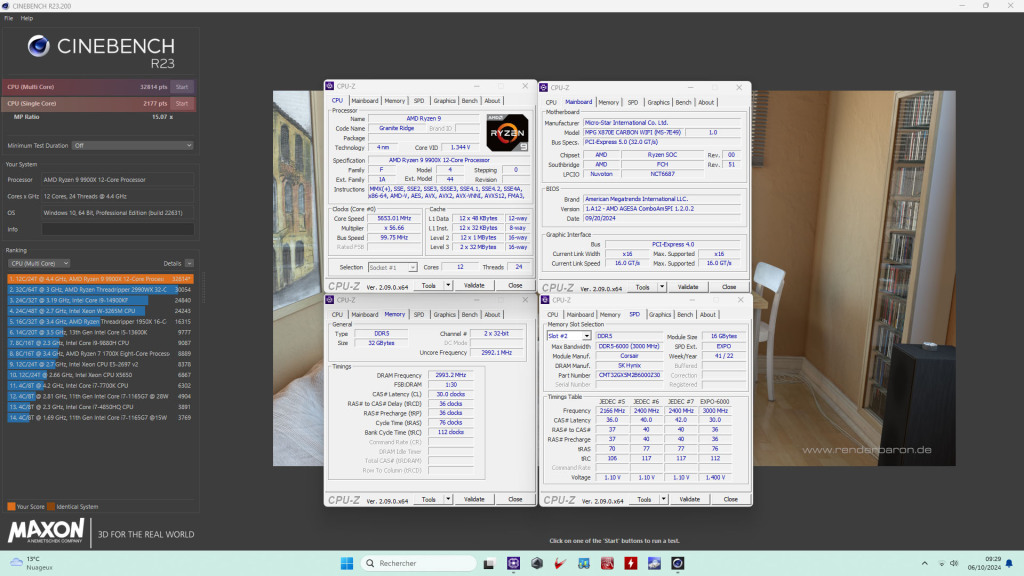

Cinebench R23

Le test Cinebench R23 du Ryzen 9 9900X, installé sur la carte mère MPG X870E CARBON WIFI, atteint un score multicœur de 32 814 points et un score monocœur de 2 177 points.

Ces résultats surpassent ceux obtenus avec la ROG STRIX X870E-E.

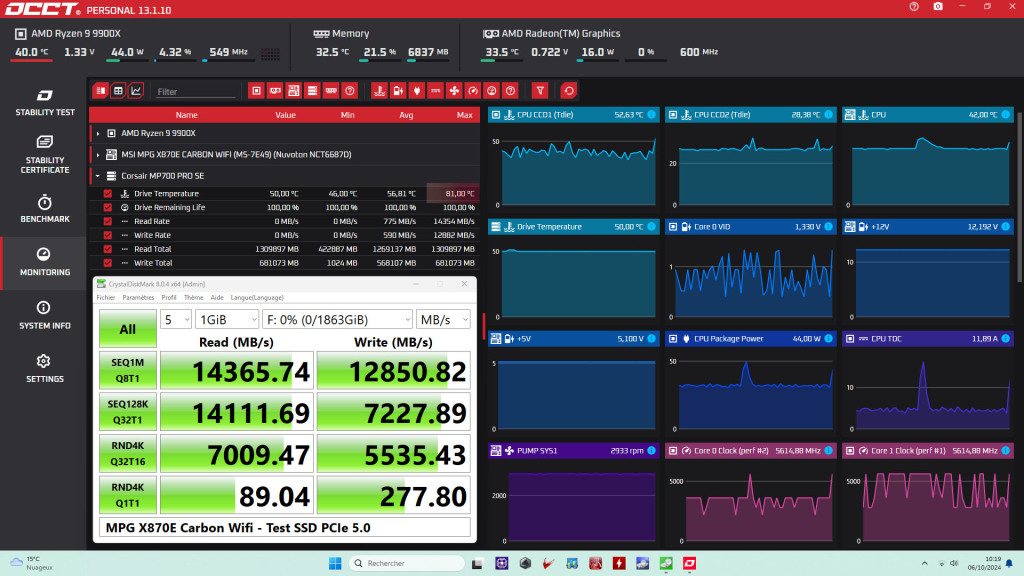

MPG X870E CARBON WIFI : Vitesses de Lecture/Écriture SSD PCIe 5.0

Lors des tests de notre SSD PCIe 5.0 sur la carte mère MSI X870E Carbon Wifi, les premiers benchmarks ont révélé des performances impressionnantes, avec des vitesses de lecture et d'écriture séquentielles élevées, atteignant respectivement 14 365 Mo/s et 12 850 Mo/s, comme le confirme CrystalDiskMark 8.

Nous avons cependant observé une dégradation des performances, en particulier lors des opérations d'écriture, où les vitesses ont chuté de manière significative. Notamment, la SEQ128K, qui devrait être proche de celle du SEQ1M, a brusquement diminué à 7227,89 Mo/s. En analysant les causes, nous avons constaté que les températures ont rapidement grimpé jusqu'à 81°C, atteignant ainsi le seuil de throttling. Ce pic thermique a entraîné une réduction automatique des performances, confirmant l'hypothèse d'une gestion thermique insuffisante.

Nous constatons que le M.2 Shield Frozr de la MSI X870E Carbon Wifi montre des limites sous des charges importantes, principalement à cause de son épaisseur, jugée insuffisante pour un SSD PCIe 5.0 lors de notre évaluation.

AIDA64 Cache & Mémoire DDR5

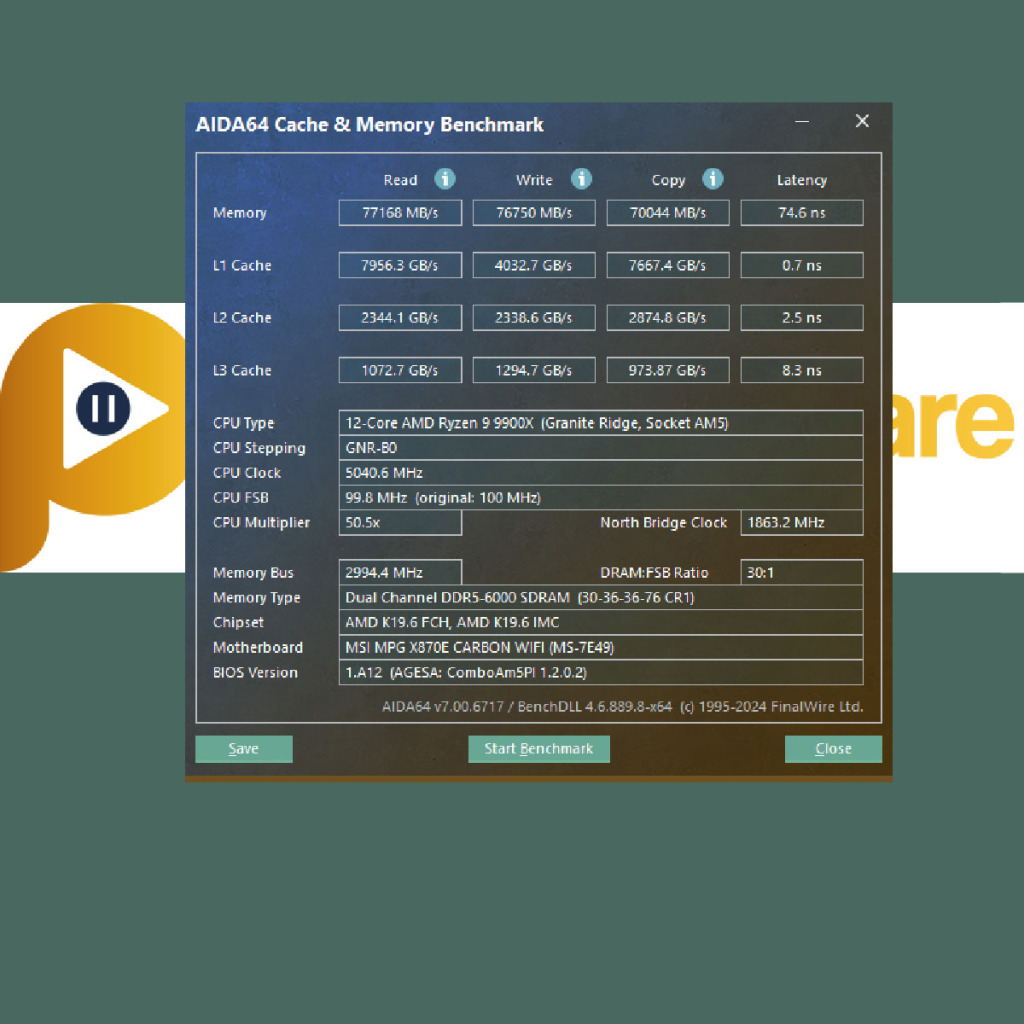

Lors du test de mémoire et de cache réalisé avec AIDA64 sur la carte MSI MPG X870E Carbon Wifi, le Ryzen 9 9900X couplé à de la DDR5-6000 C30 a montré des vitesses de lecture et d’écriture mémoire conformes, atteignant respectivement 77 168 MB/s et 76 750 MB/s. La vitesse de copie s'est stabilisée à 70 044 MB/s avec une latence de 74,6 ns.

Les performances du cache sont également remarquables, avec une bande passante L1 de 7 956,3 GB/s en lecture et 4 032,7 GB/s en écriture, tandis que les caches L2 et L3 affichent des vitesses moindres, comme attendu, mais tout de même robustes.

La comparaison entre MSI MPG X870E Carbon WIFI et ASUS ROG STRIX X870E-E Gaming WIFI révèle des performances relativement similaires, avec quelques distinctions notables. En termes de bande passante mémoire, l'ASUS affiche des résultats légèrement supérieurs avec une vitesse de lecture de 78,639 MB/s contre 77,168 MB/s pour la MSI.

De même, la vitesse de copie est en faveur de l'ASUS avec 70,907 MB/s contre 70,044 MB/s pour la MSI. Cependant, la MSI dépasse l'ASUS en termes de vitesse d'écriture, avec 76,750 MB/s contre 76,300 MB/s. Côté latence, l'ASUS se montre plus réactive avec un temps de 71,8 ns, contre 74,6 ns pour la MSI.

Concernant le cache L1, les performances sont pratiquement identiques, bien que la MSI affiche un très léger avantage en lecture et écriture. Le cache L2 présente des différences plus marquées, l'ASUS étant supérieure en lecture avec 2,936.7 GB/s contre 2,344.1 GB/s pour la MSI. Toutefois, les performances en écriture sont en faveur de la MSI avec 2,338.6 GB/s contre 2,140.8 GB/s pour l'ASUS. Pour le cache L3, les deux cartes mères sont très proches, l'ASUS offrant un petit avantage en lecture, mais la MSI prend l'avantage en écriture.

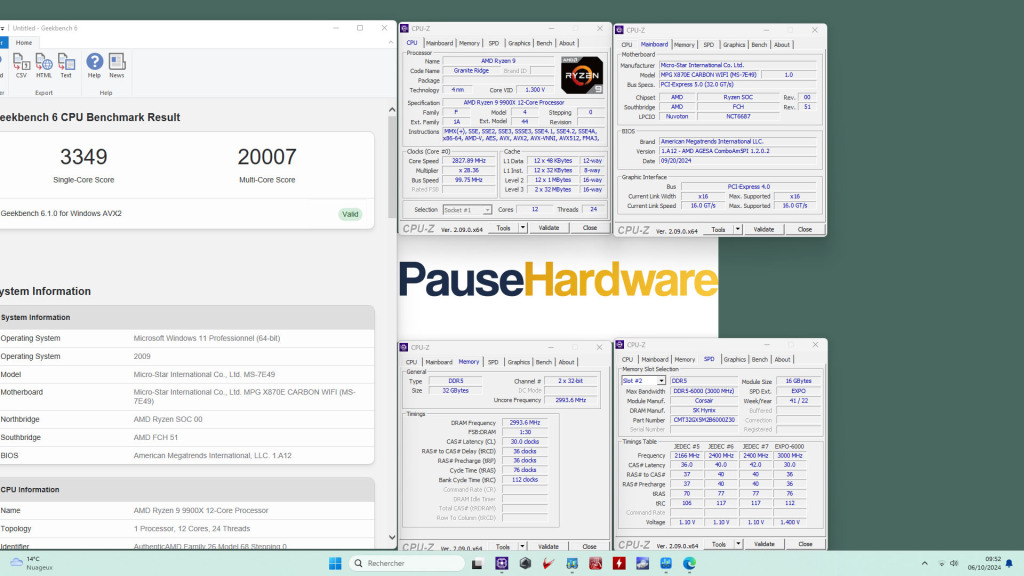

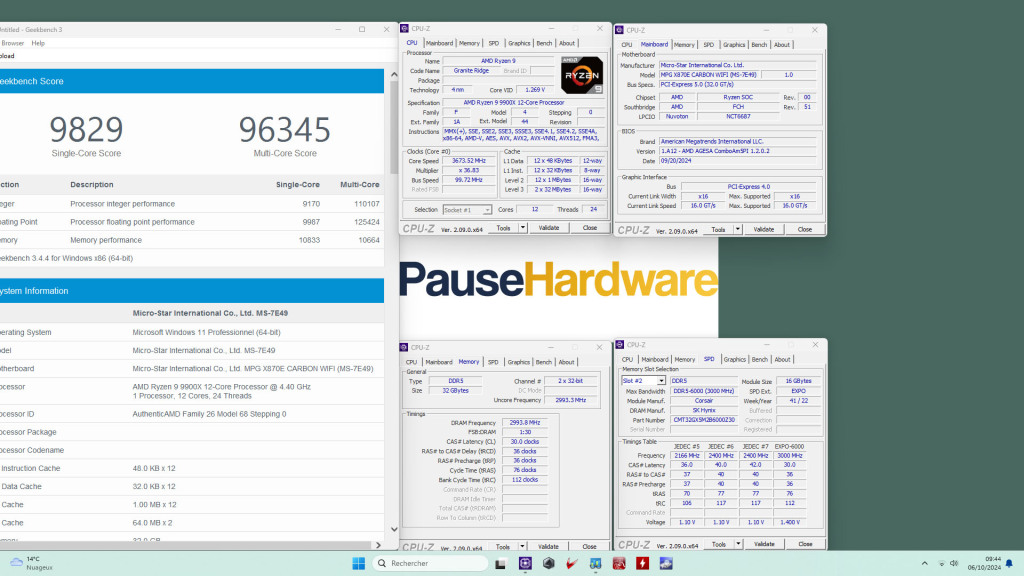

Geekbench 3.4 & 6

Les résultats Geekbench pour la MSI MPG X870E Carbon Wifi montrent des performances solides dans les tests de CPU. Voici un aperçu des résultats :

1. Geekbench 3 :
   • Score Single-Core : 9 829 points
   • Score Multi-Core : 96 345 points
   • Détails supplémentaires :
2. Geekbench 6 :
   • Score Single-Core : 3 349 points
   • Score Multi-Core : 20 007 points

Avec la MSI MPG X870E Carbon Wifi, les résultats démontrent des performances solides, avec des scores légèrement supérieurs à ceux de la carte ASUS ROG STRIX X870E-E Gaming Wifi. La différence reste minime et pourrait être imperceptible dans des scénarios d'utilisation réels, mais les scores légèrement supérieurs de la MSI montrent une meilleure gestion de la charge multi-thread et des performances globales légèrement plus élevées.

Overclocking avec la MPG X870E CARBON WIFI

Overcloking CPU

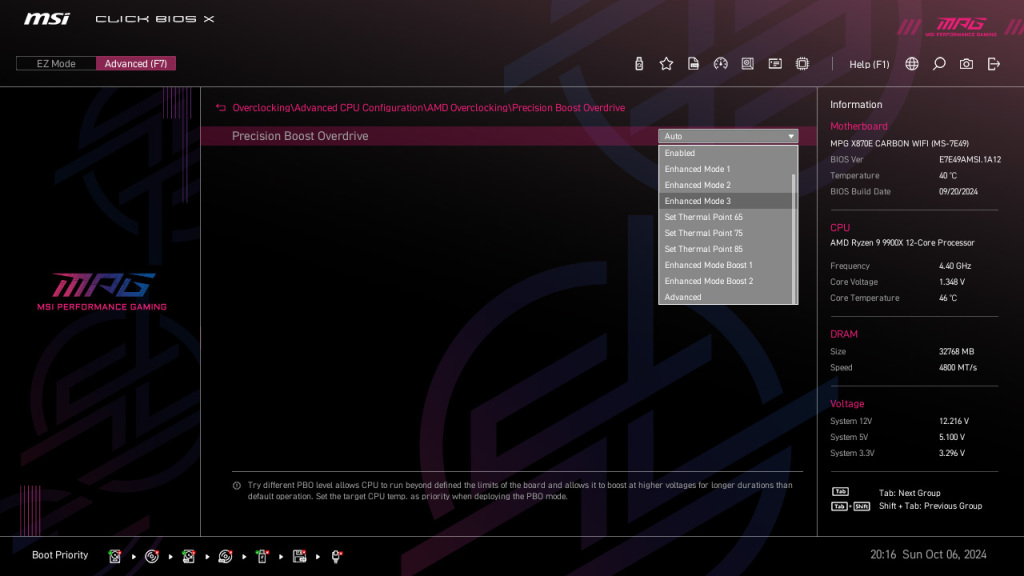

Concernant le CPU, nous avons opté pour l'activation de l'option PBO pour l'overclocking. En effet, pour l'overclocking du CPU sur le Ryzen, l'utilisation du PBO reste la méthode la plus simple et efficace, comparée à un ajustement manuel des multiplicateurs.

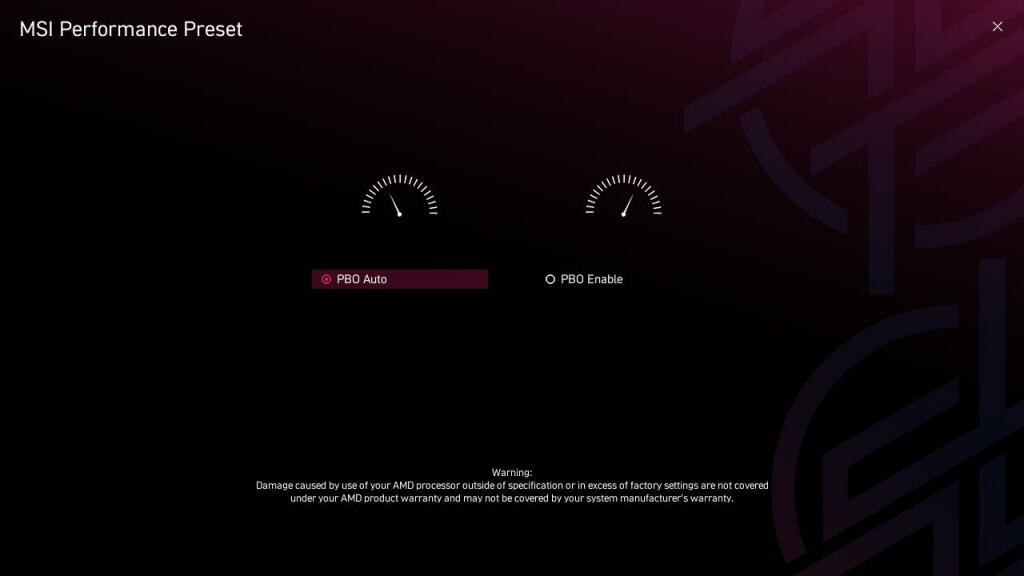

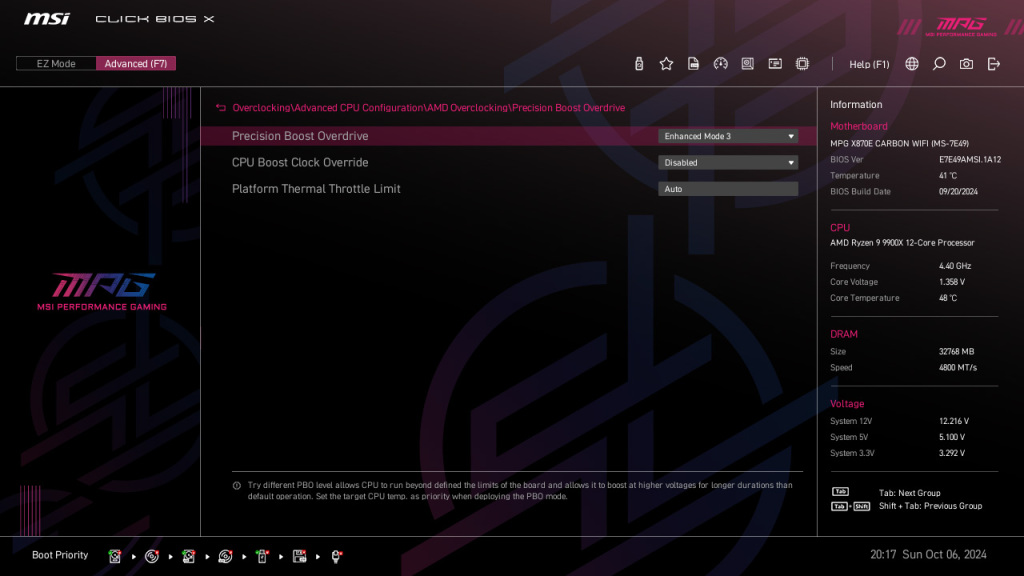

Dans le BIOS, trois niveaux d'Enhanced Mode sont disponibles, classés selon leur agressivité, ainsi que trois options de réglage thermique (Set Thermal Point) pour optimiser les performances tout en maintenant des températures contrôlées. Le mode Enhanced Mode Boost, qui renforce encore l'overclocking, exige un bon refroidissement.

Après quelques tests, nous avons réussi à stabiliser le Ryzen 9 9900X à la troisième position d'Enhanced Mode sur la carte mère MPG X870E CARBON WIFI, avec des performances proches de l'overclocking manuel.

Les cœurs du groupe CCD0 atteignent 5 560 MHz sous charge, tandis que ceux du CCD1 fonctionnent à 5 365 MHz. La consommation énergétique augmente de 162 à 230 W, avec une température culminant à 90 °C.

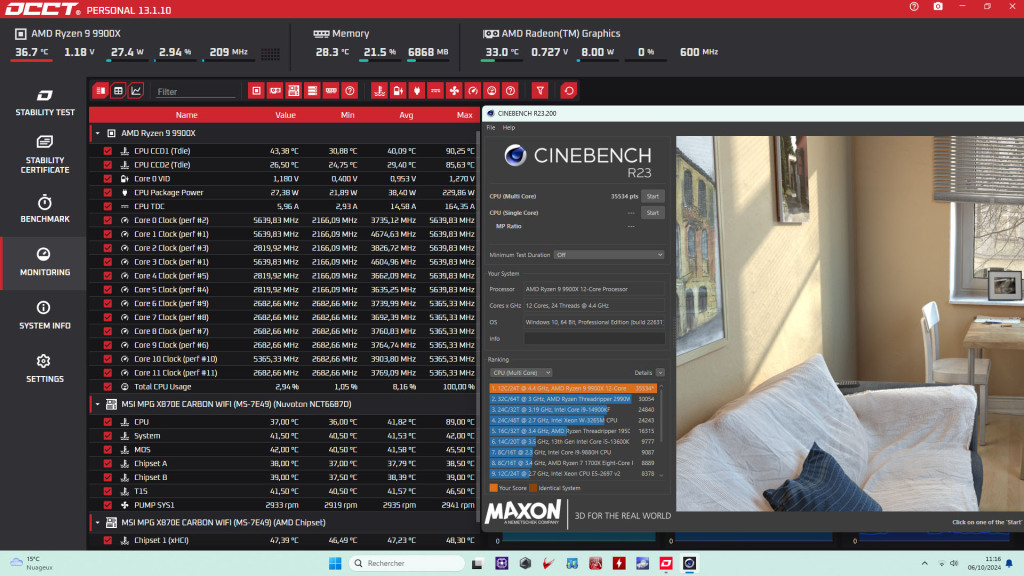

Avec PBO, le score Cinebench R23 est passé de 32814 points à 35534 points

Une fois de plus, la MPG X870E CARBON WIFI surpasse la ROG STRIX X870E-E GAMING WIFI, non seulement en termes de score, mais également sur d'autres aspects.

En réalité, nos tests révèlent que le BIOS de la MSI est, pour l'instant, mieux optimisé que celui de l'ASUS. La carte consomme moins, dégage moins de chaleur, affiche un vcore plus faible, et obtient logiquement un score supérieur.

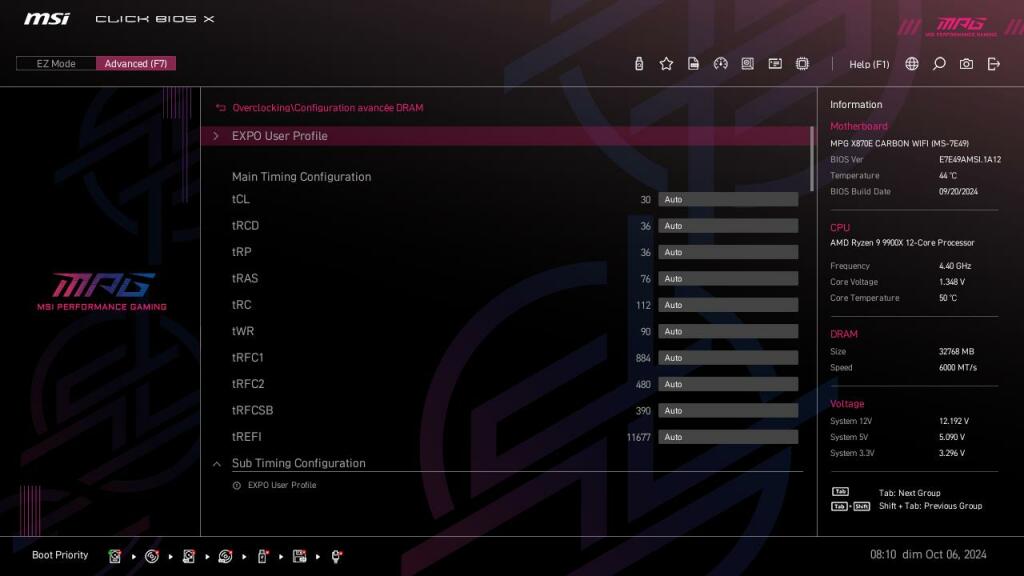

Overclocking DDR5

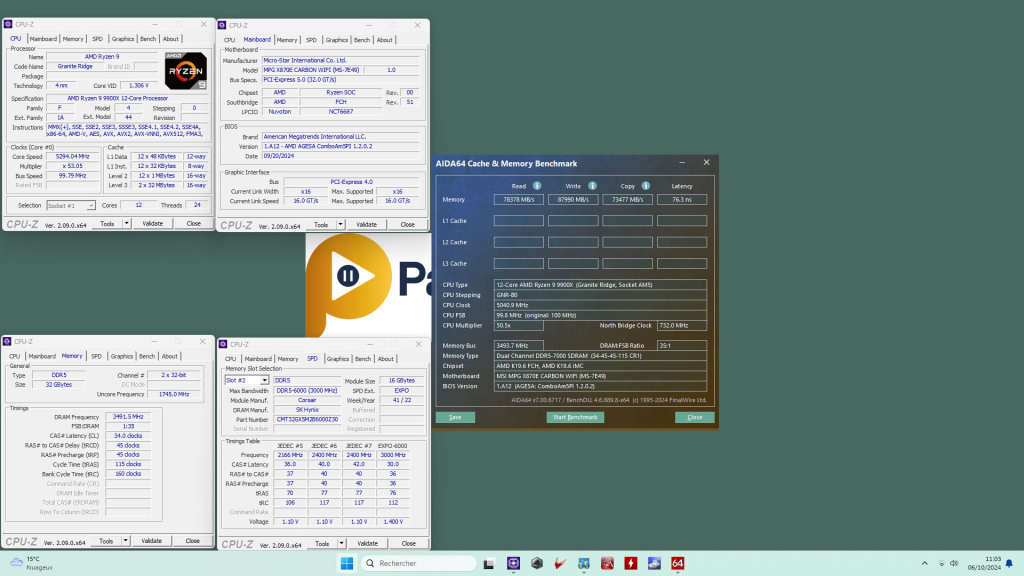

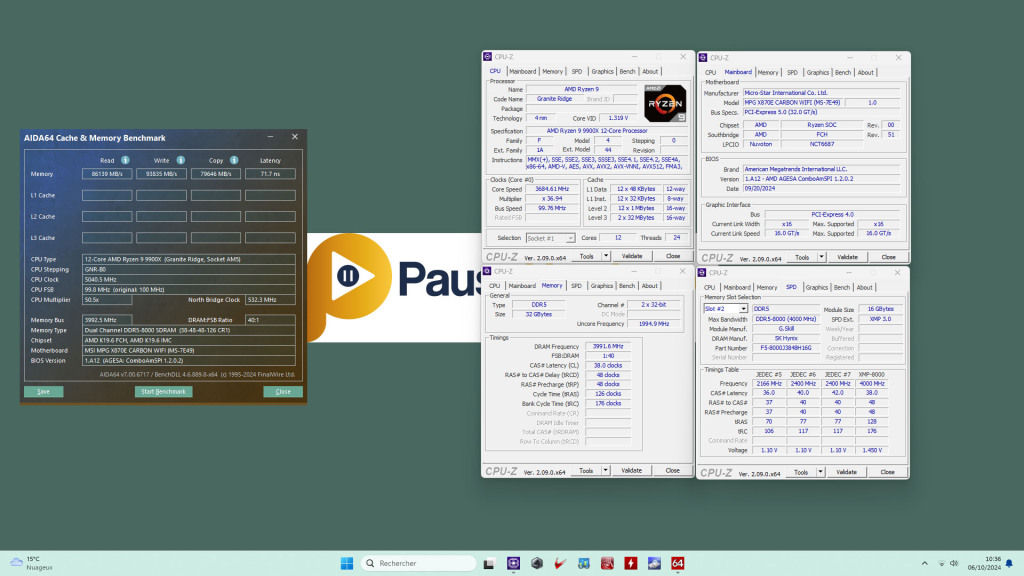

Pour la partie overclocking, nous avons réussi à démarrer et effectuer des benchs avec un kit mémoire G.Skill 8000 MHz CL38, en utilisant l'option AXMP qui rend les kits Intel XMP compatibles avec AMD.

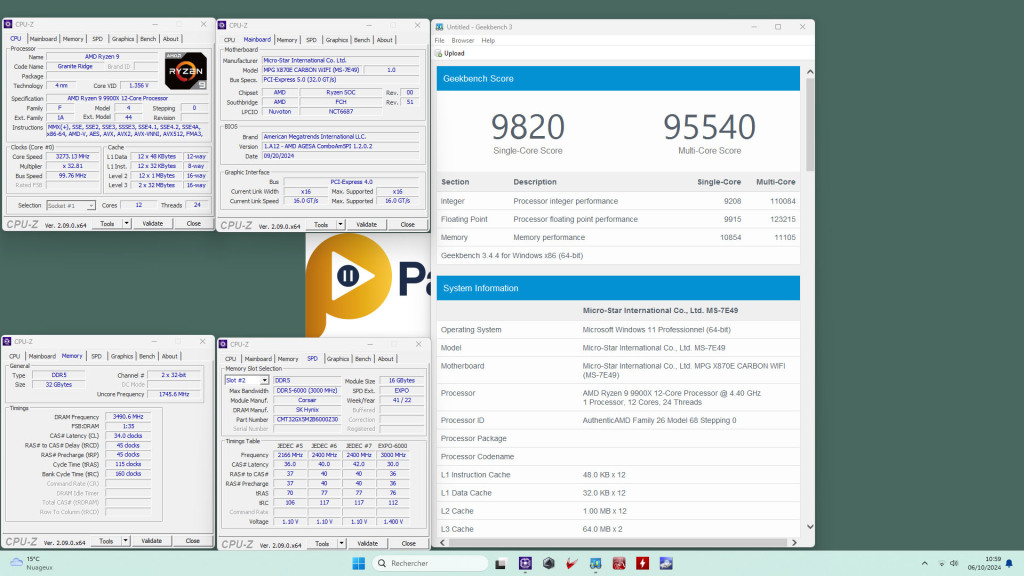

Nous avons également réussi à overclocker notre kit Corsair 6000 MHz C30 à 7000 MHz C34 grâce à l'option "Try It", qui propose des profils allant jusqu'à 8200 MHz avec trois timings différents pour chacun.

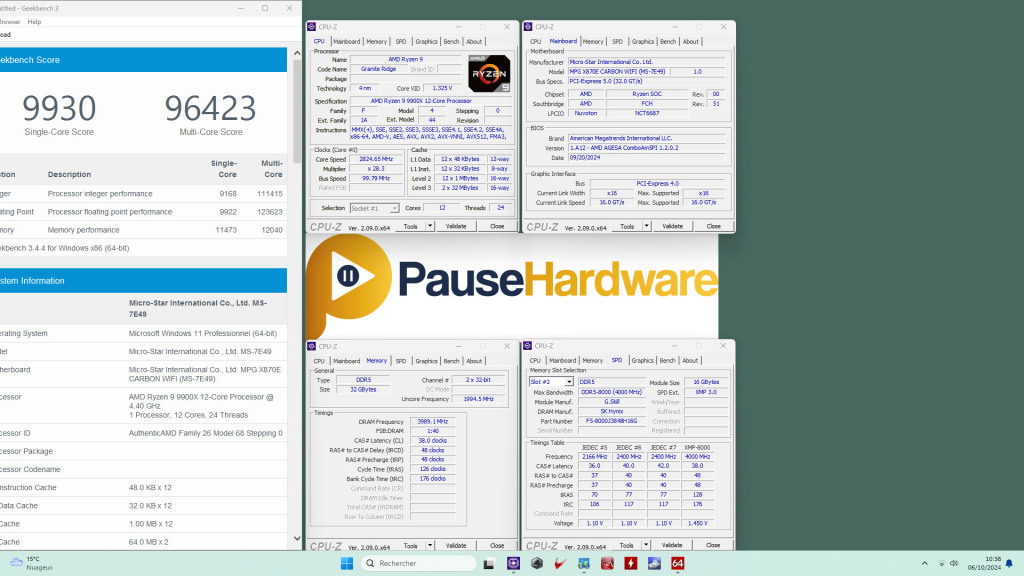

Et pour couronner le tout, toujours grâce à l'option "Try It", nous avons réussi à pousser le kit G.Skill 8000 MHz CL38 à 8200 MHz.

Conclusion : Notre avis sur la MPG X870E CARBON WIFI

[Test] MSI MPG X870E CARBON WIFI : la carte mère ultime pour Ryzen 9000 ?

Conclusion

En conclusion, la MSI MPG X870E CARBON WIFI s'affirme comme une carte mère de premier plan pour la plateforme AM5, alliant performances de pointe et innovations centrées sur l'utilisateur. MSI a réussi à créer un produit qui répond aux attentes les plus élevées des enthousiastes et des professionnels, tout en offrant une expérience utilisateur améliorée grâce à des fonctionnalités bien pensées.

Les points forts de cette carte sont nombreux. Le VRM robuste en 18+2+1 phases assure une alimentation stable, même pour les processeurs les plus exigeants comme le Ryzen 9 9900X. La connectivité de dernière génération, incluant le Wi-Fi 7 et l'Ethernet 5G/2.5G, place cette carte à l'avant-garde technologique. Le support du PCIe 5.0 pour les cartes graphiques et les SSD, ainsi que la compatibilité avec la DDR5 à haute fréquence, garantissent une évolutivité à long terme.

L'attention portée à l'expérience utilisateur est particulièrement louable. Le système EZ M.2 CLIP II pour l'installation des SSD M.2, le bouton de démontage rapide pour les cartes graphiques, et l'antenne Wi-Fi EZ à fixation rapide témoignent d'une réflexion approfondie sur les besoins des utilisateurs, du novice à l'expert. Le BIOS Click X, avec ses modes EZ et Advanced, offre une flexibilité appréciable pour tous les niveaux d'expertise.

Les performances, validées par nos tests, sont impressionnantes. La carte gère efficacement l'overclocking du Ryzen 9 9900X via PBO, atteignant des fréquences boost élevées tout en maintenant une consommation et des températures raisonnables. La capacité à pousser la mémoire DDR5 jusqu'à 8200 MHz est également remarquable.

Cependant, quelques points méritent d'être mentionnés. Le refroidissement des SSD PCIe 5.0, bien que fonctionnel, montre ses limites sous charge intensive, avec des températures atteignant rapidement le seuil de throttling. Une solution de refroidissement plus robuste pour le slot M.2 principal aurait été appréciée, étant donné les performances thermiques exigeantes des SSD PCIe 5.0. De plus, l'absence de backplate est à noter, ce qui pourrait être un détail important pour ceux qui recherchent une robustesse supplémentaire au niveau structurel.

La MSI MPG X870E CARBON WIFI se positionne également comme une alternative performante et plus abordable à l'ASUS ROG STRIX X870E-E GAMING WIFI. Avec un prix inférieur de 110 € (479 € contre 589 €), elle offre un excellent rapport qualité-prix. Bien qu'elle dispose d'un slot SSD PCIe 5.0 de moins (4 contre 5), elle compense avec deux ports Ethernet (5G et 2.5G) contre un seul pour l'ASUS. La MSI montre également une meilleure gestion thermique et énergétique lors de l'overclocking, bien que l'ASUS garde un léger avantage sur le refroidissement des SSD grâce à des dissipateurs plus performants. Malgré cette différence, la MSI reste très compétitive, offrant des performances similaires voire supérieures dans certains domaines, à un prix nettement plus attractif.

Le prix de 479,99 € positionne cette carte dans le segment haut de gamme, ce qui est justifié par ses caractéristiques et ses performances. Cependant, cela la met en concurrence avec des modèles X670E dont les prix ont pu baisser depuis leur sortie, créant une situation de concurrence interne sur le marché des cartes mères AM5 haut de gamme.

Malgré ces quelques réserves, la MSI MPG X870E CARBON WIFI reste une excellente carte mère, incarnant l'avant-garde de la technologie sur la plateforme AM5. Elle s'adresse aux utilisateurs exigeants qui recherchent une base solide et évolutive pour leurs configurations high-end, que ce soit pour le gaming intensif ou la création de contenu.

Pour ceux qui peuvent justifier l'investissement, cette carte offre une combinaison attrayante de performances, de fonctionnalités et de facilité d'utilisation, prête à relever les défis informatiques d'aujourd'hui et de demain. La MSI MPG X870E CARBON WIFI s'impose donc comme un choix de premier ordre pour les utilisateurs cherchant à tirer le meilleur parti de la plateforme AM5, avec une solution qui allie puissance, innovation et praticité. Elle décroche ainsi notre distinction "Choix de l'équipe" sans hésitation.

Qualité / Finition

9

Capacité d'Overcloking

9

Refroidissement actif & passif

8.3

Connectivité

8.7

Capacité de stockage

8.7

Prix

8

Note des lecteurs29 Notes

7

Points forts

Design moderne avec finitions en carbone et RGB intégré

Wi-Fi 7 et Ethernet 5G/2.5G

Potentiel Overclocking RAM & CPU

Support PCIe 5.0 pour GPU et SSD

BIOS intuitif avec options d'overclocking

Performances solides en CPU et mémoire

Support DDR5 jusqu'à 8400+ MHz (OC)

Bouton de démontage rapide pour GPU

Nombreux connecteurs internes, dont EZ-Conn

Points faibles

Prix élevé (479,99 €)

Dissipateur SSD M.2 faible épaisseur peut limiter PCIe 5.0

Pas de backplate intégrale

Limitations d'utilisation entre certains slots SSD et PCIe 16x 5.0

8.6

Acheter cet article

Amazon.fr
