[Test] MSI MAG B760M Mortar Wifi

MAG B760M Mortar Wifi : Détails

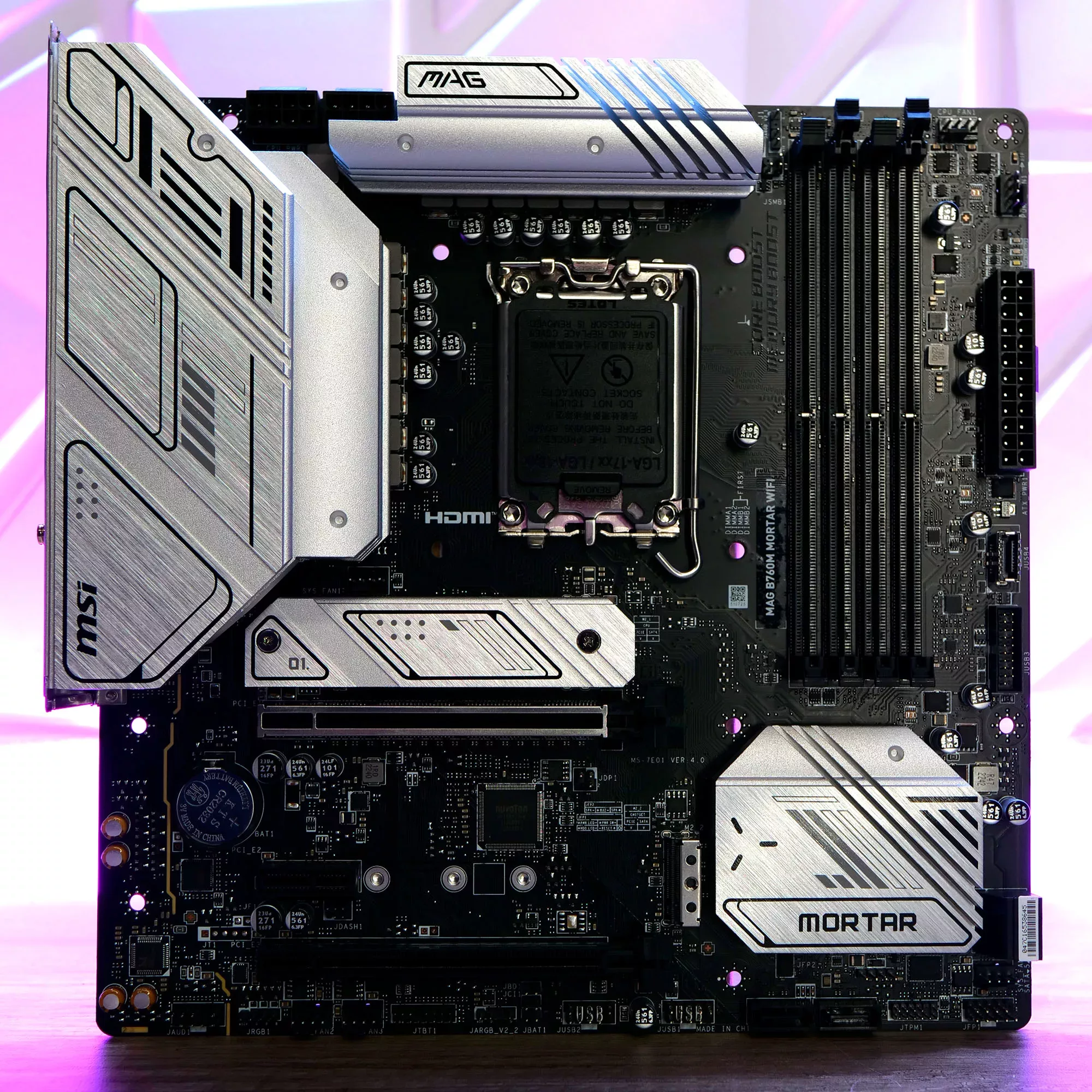

La MSI MAG B760M MORTAR WIFI est donc conçue avec un facteur de forme M-ATX, mesurant 24,4 cm x 24,4 cm, et dispose d’un PCB en cuivre 2oz à 6 couches avec un PCB noir et un dissipateur thermique métallique argenté. Le design général de la MAG B760M Mortar Wifi est en fait très similaire à celui de la B660M à l’exception de quelques variations.

Tous les dissipateurs thermiques en métal ont une finition brossée et sont peints avec des motifs géométriques de style militaire pour donner au produit une image plus robuste et fiable.

Rien de particulier du côté arrière de la MAG B760M Mortar Wifi. On retrouve le PCB noir brut avec un emplacement où est indiqué « Case standoff keep out zone ». Cela correspond à une zone sensible à ne pas mettre en contact avec d’autres matériels (entretoise boitier par exemple).

Socket LGA 1700

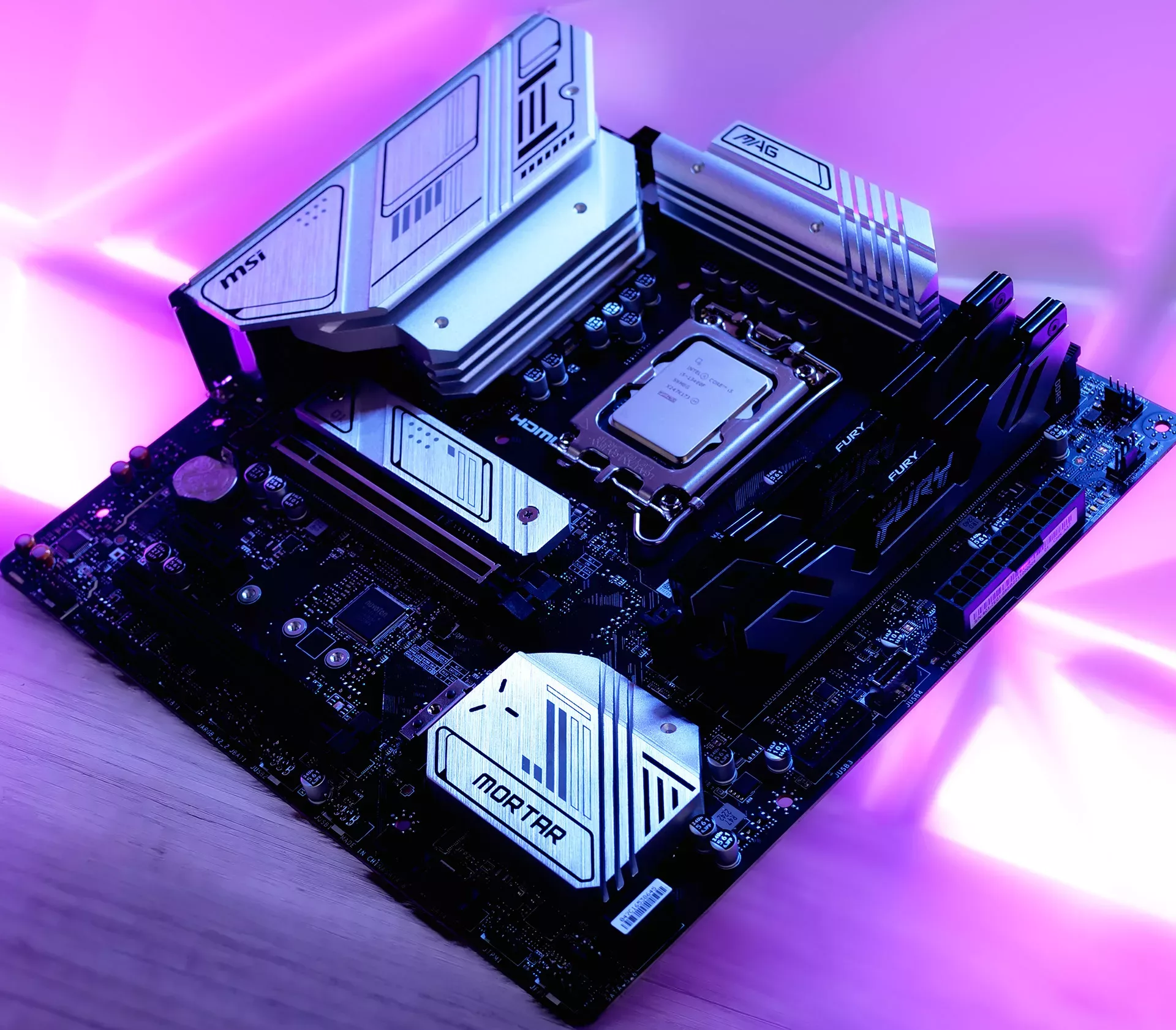

La MAG B760M Mortar Wifii est équipée du socket LGA1700. Celui-ci va recevoir les derniers processeurs Intel Alder Lake de 13e et 12e génération (Intel Core, Pentium Gold et Celeron). Plus grand que le socket de l’ancienne génération LGA1200, il mesure 78 mm x 78 mm. La plupart des refroidisseurs actuels sont déjà équipés du kit d’installation correspondant. D’ailleurs, le socket s’ouvre d’une manière similaire au LGA 1366.

Bien que l’interface du processeur de cette génération soit appelée LGA 1700, le nombre réel de broches LGA est de 1800, avec 100 broches non encore définies, et sera réservé à des broches d’alimentation ou d’E/S supplémentaires pour les futurs processeurs, à l’instar du socket LGA 2011. D’ailleurs sur le protège-socket il est indiqué LG17xx/LG18xx.

Pour mémoire, voici les spécifications des processeurs Intel Core de 13e génération pour ordinateurs de bureau.

Du côté du chipset, ça sera un Intel® B760. Par rapport au chipset INTEL B660, les spécifications du chipset B760 représentent une évolution mineure, se concentrant sur la mise à niveau de certaines lignes PCI-E 3.0 vers PCI-E 4.0 tout en conservant le même nombre total de voies HSIO.

Mémoire DDR5

Pour ce qui est de la mémoire, la MSI MAG B760M MORTAR WIFI prend en charge la mémoire DDR5 avec quatre emplacements d’extension DIMM DDR5, qui utilisent la technologie de liaison de type SMT afin de réduire les interférences de signaux.

En ce qui concerne la vitesse de la mémoire, les spécifications officielles de la carte mère indiquent qu’elle prend en charge la vitesse OC DDR5-7000+ (1DPC 1R).

Circuit d’alimentation

La conception de la MAG B760M MORTAR WIFI est basée sur une conception 12 + 1 + 1 phase avec 12 phases pour le CPU vCore, 1 phase pour VCCGT et 1 phase pour VCCAUX. La puissance totale produite est d’autant plus élevée que le nombre de phases est important. Cette alimentation est légèrement meilleure par rapport à la génération précédente.

Les 12 (6 +6) phases Vcore sont gérées par un contrôleur PWM Renesas RAA229132 qui peut prendre en charge 18 phases en  »Teamed »(9 +9). Les 12 phases Vcore ainsi que la phase VCCGT sont des modules Renesas RAA220075R0 75 A. La sortie totale Vcore peut supporter une charge de 900 A, ce qui est suffisant pour alimenter les processeurs Intel Core de 13e génération.

Pour rappel la nouvelle section d’alimentation VCCAUX combine les anciennes alimentations VCCSA et VCCIO pour gérer l’alimentation du contrôleur de mémoire interne du CPU et du contrôleur PCIe. Celle-ci est gérée par un contrôleur PWM MPS M2940A monophasé à commande directe avec une puce DrMOS MPS MP87670.

Pour lutter contre le phénomène de parasites ainsi que les pertes au niveau de l’alimentation, MSI a fait recours à des bobines en métal entièrement protégées et à des semi-conducteurs 5K.

Enfin, la MSI MAG B760M MORTAR WIFI, dispose de deux emplacements ATX 8 broches pour l’alimentation du CPU afin de répondre aux exigences de consommation d’énergie de toute la gamme de CPU Intel Core 13 génération.

Refroidissement passif

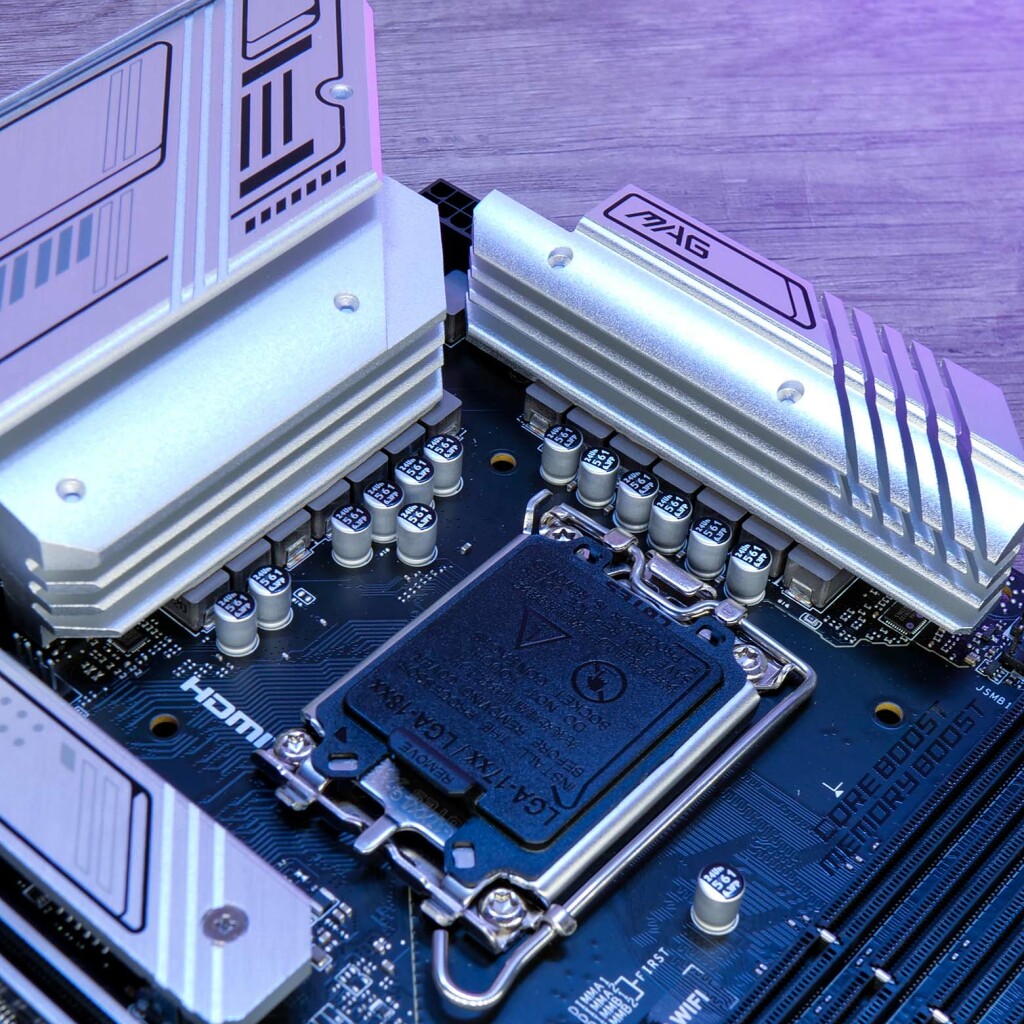

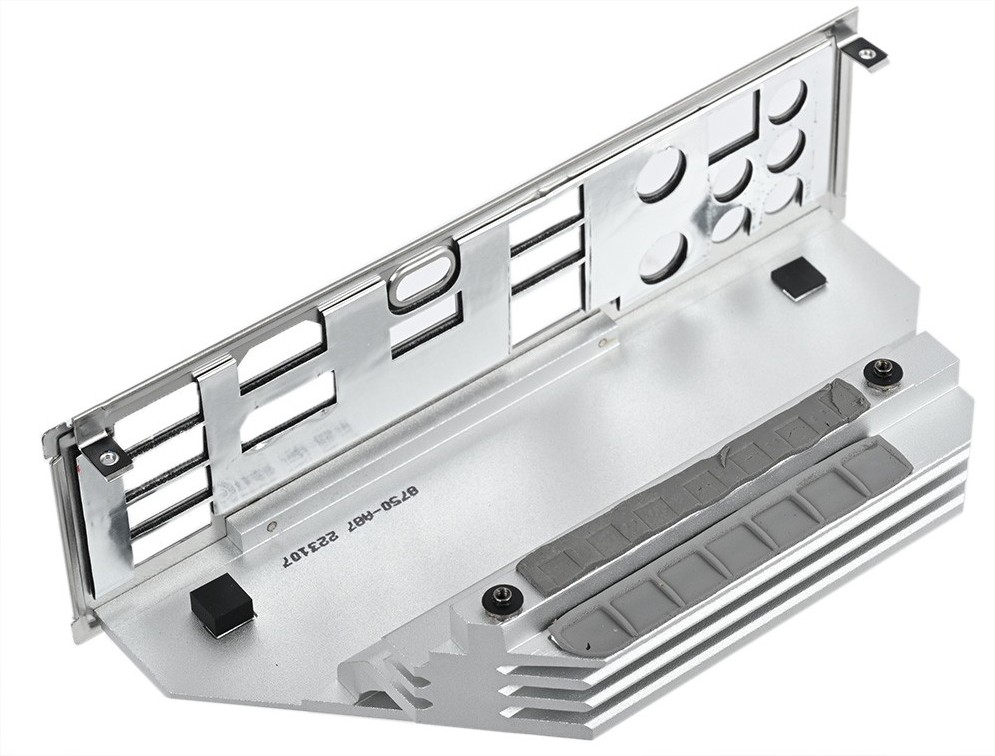

La carte mère MSI MAG B760M MORTAR WIFI est dotée de deux grands refroidisseurs à ailettes en aluminium, dont l’un s’étend sur la taille de l’ensemble du couvercle d’entrée/sortie.

Les ailettes extrudées améliorent la dissipation de la chaleur. Chaque radiateur est personnalisé avec des impressions rappelant le style militaire. Les slogans MSI, MAG et MORTAR sont bien mis en évidence.

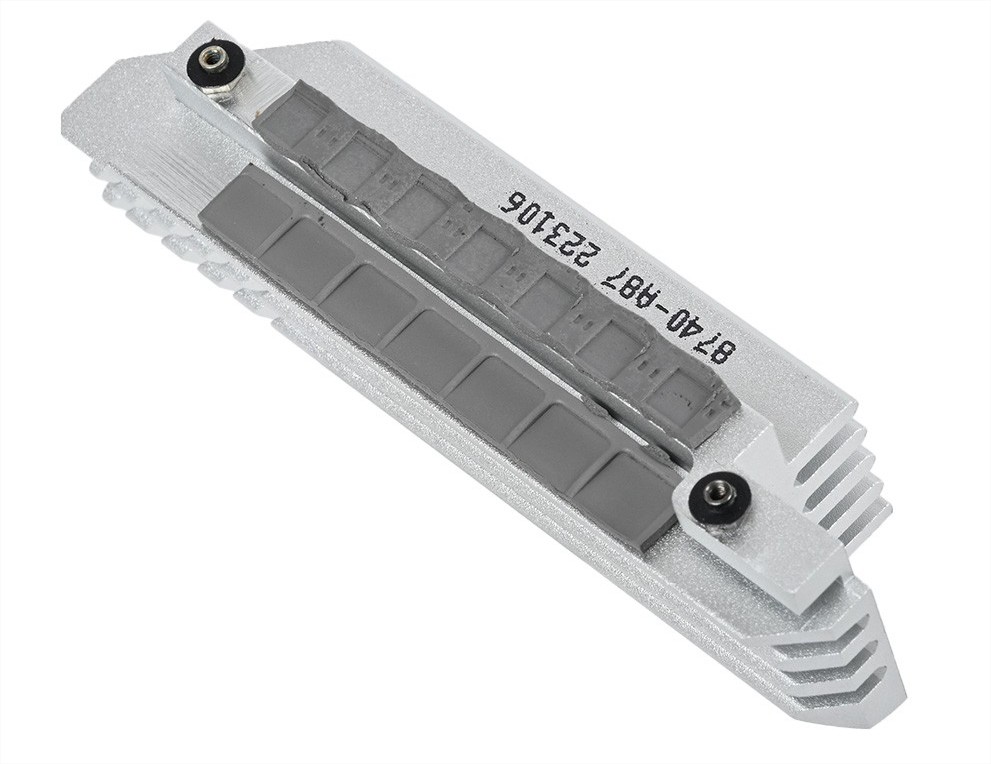

MSI a opté pour des pads thermiques haute performance de 7.5 W/mk pour améliorer les performances thermiques des MOSFET afin de maintenir une température de fonctionnement basse et d’assurer une sortie d’alimentation stable.

Ports PCIe & Stockage

Contrairement à sa sœur plus âgée, la MSI MAG B760M Mortar WIFI vient avec la nouvelle norme PCIe 5.0. En effet, il y a deux emplacements PCI-E x16 et un emplacement PCIe 3.0 x1. Celui près du CPU est un PCIe 5.0 x16 alimenté par le CPU, et profite d’un renforcement Steel Armor. L’autre emplacement est en PCIe 4.0 x4 sans aucune protection.

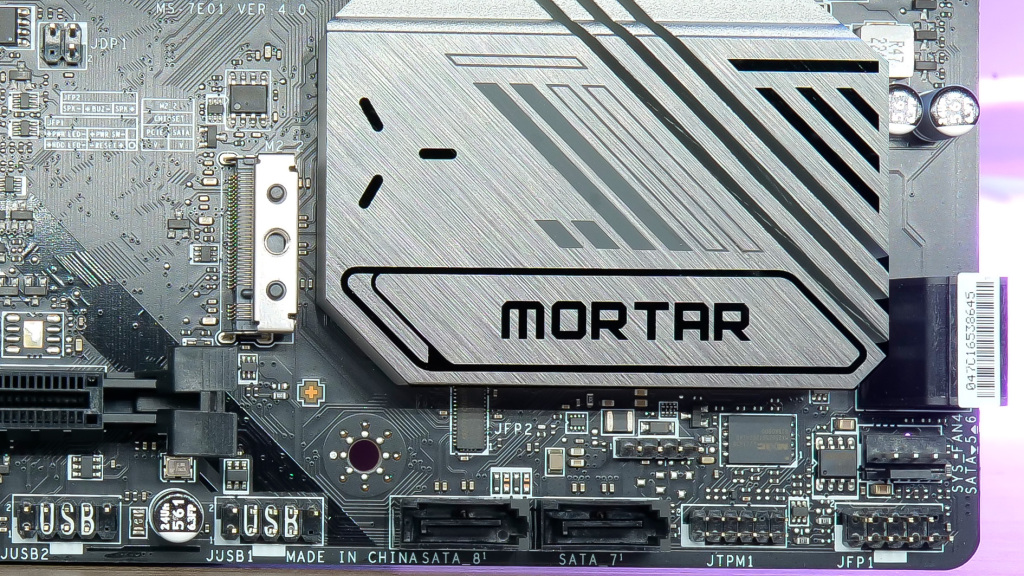

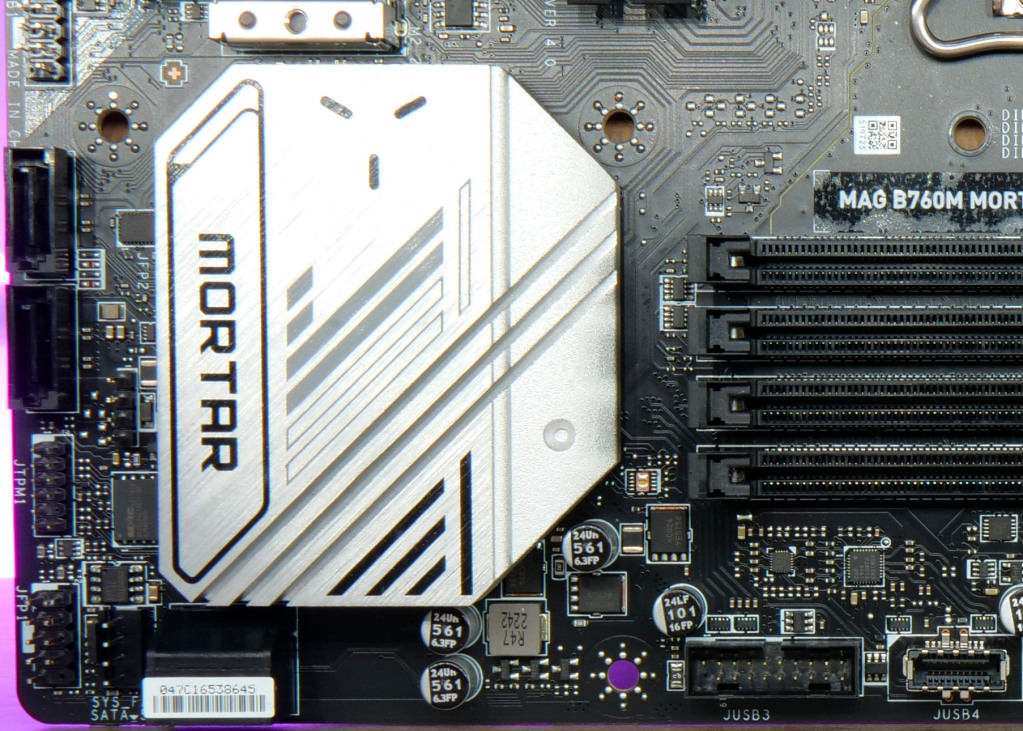

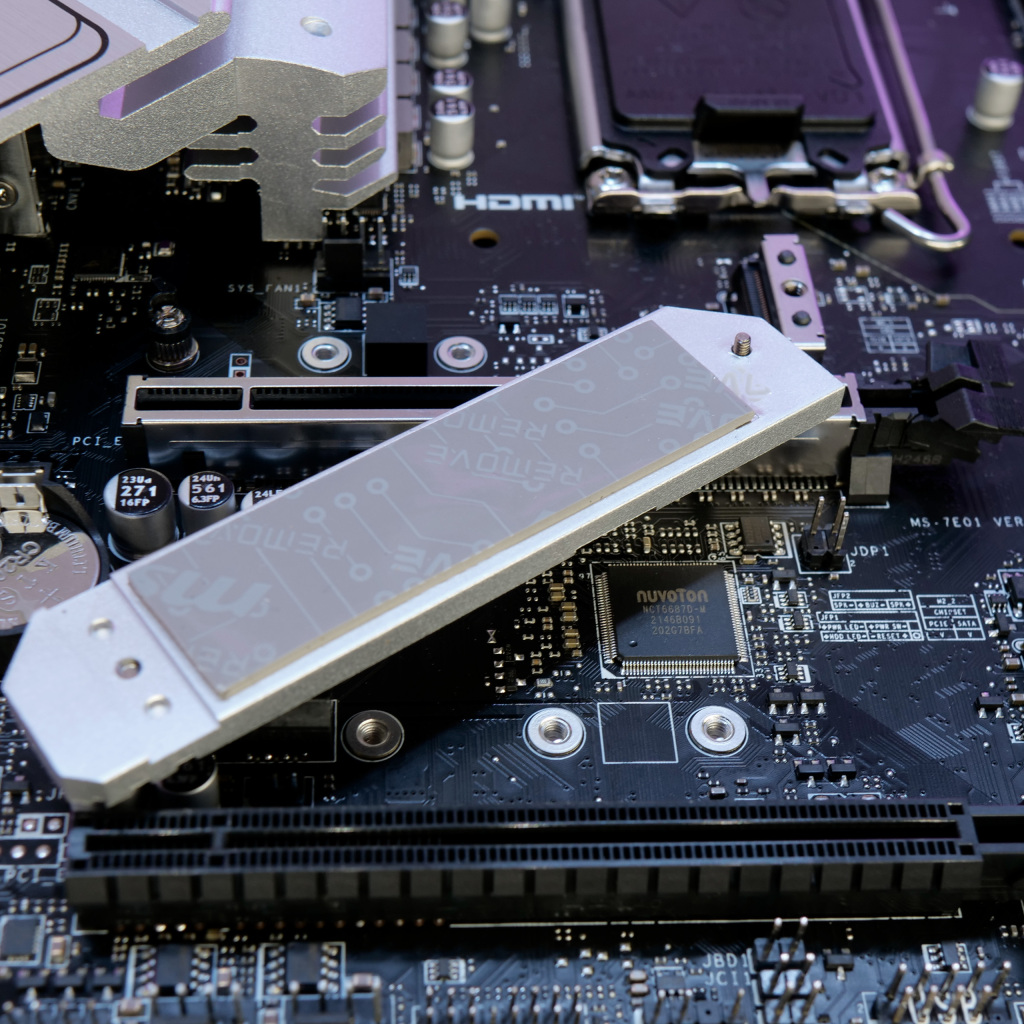

La carte mère MSI MAG B760M MORTAR WIFI offre 2 interfaces SSD M.2, avec l’emplacement M2_1 sous l’emplacement du CPU fourni par le CPU et l’emplacement M2_2 sous l’emplacement PCI_E1 fourni par le PCH B760, les deux prenant en charge jusqu’à PCIe 4.0 x4. On constate un dissipateur M.2 en moins par rapport à la B660. En effet, MSI a décidé de n’inclure qu’un seul dissipateur thermique M.2 sur le MAG B760M Mortar Wifi alors que la B660M Mortar Wifi en comporte deux…

Les SSD profiteront du système de fixation EZ simplifié. Il suffit d’installer le SSD et de tourner le système d’attache pour le fixer. Une attache est préinstallée, et une autre est fournie avec le bundle.

SATA & USB Internes

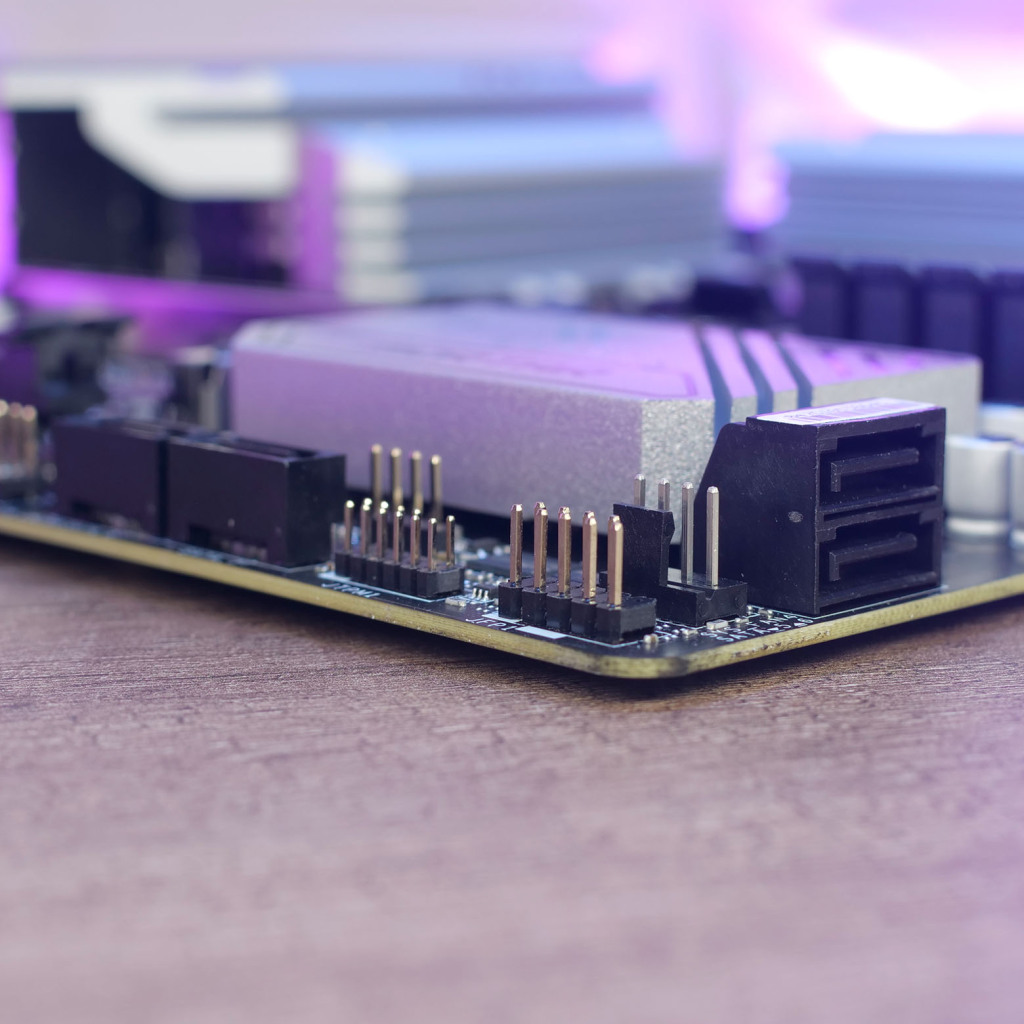

Quatre ports SATA 6 Gbps sont disponibles via le chipset B760 dont deux positionnés latéralement à 90 degrés sur le côté droit de la carte mère et les deux autres sont positionnés verticalement sur le bas de la carte. 4 est le maximum possible avec ce chipset en termes de ports SATA.

À côté des ports SATA verticaux se trouvent deux connecteurs USB 2.0, un connecteur USB 3.2 Gen 2 Type-C en façade et un autre connecteur USB 3.2 Gen 1 à côté du connecteur d’alimentation à 24 broches de la carte mère.

Audio

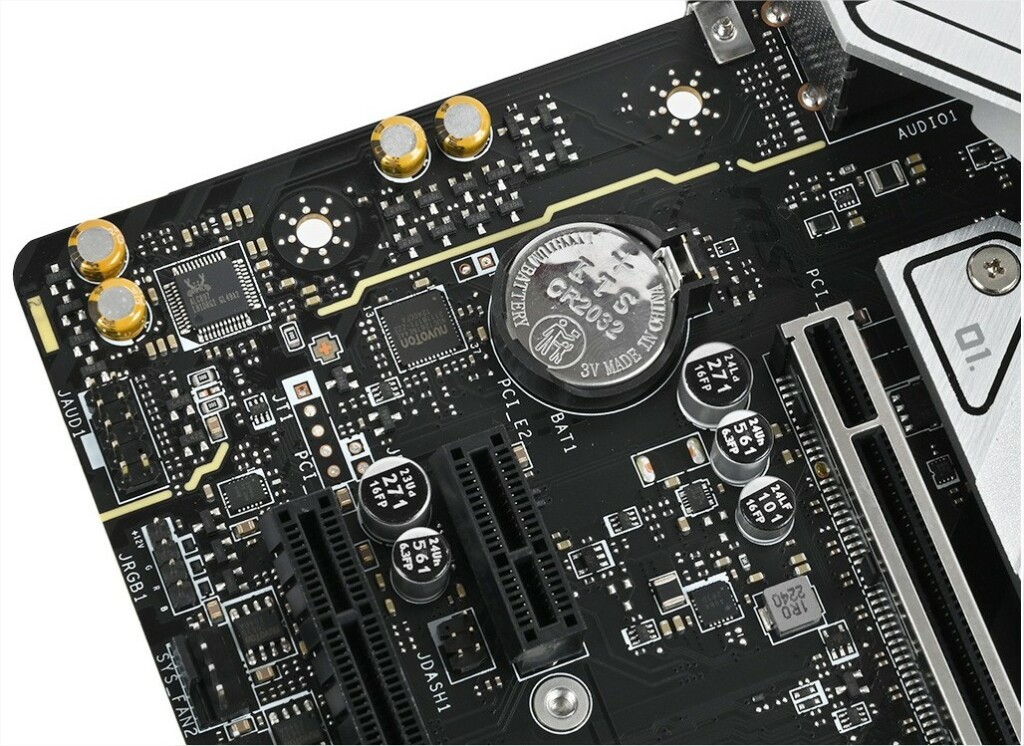

Si l’on regarde la zone de circuits audio séparés de la carte mère, située dans le coin inférieur gauche de l’espace PCB, la carte son de la carte mère est une Realtek ALC897, à côté de condensateurs audio de haute qualité qui contribuent à améliorer la qualité de la sortie audio.

Réseaux

Pour la partie réseau, la carte mère dispose d’une carte Lan 2.5G et d’une carte sans fil WiFi 6E. La carte réseau filaire est une Realtek RTL8125 2.5G, tandis que la carte réseau sans fil est une Intel WiFi 6E AX211 avec support Bluetooth 5.3.

Refroidissement & Éclairage

Pas moins de 6 ports PWM sont présents, et notamment :

• 1x CPU Fan
• 1x Pump Fan
• 4x System Fan

En ce qui concerne la gestion de l’éclairage, nous retrouvons 2x port 5v adressables V2 ARGB_V2 ainsi qu’un port RGB 12v JRGB.

Panneau E/S

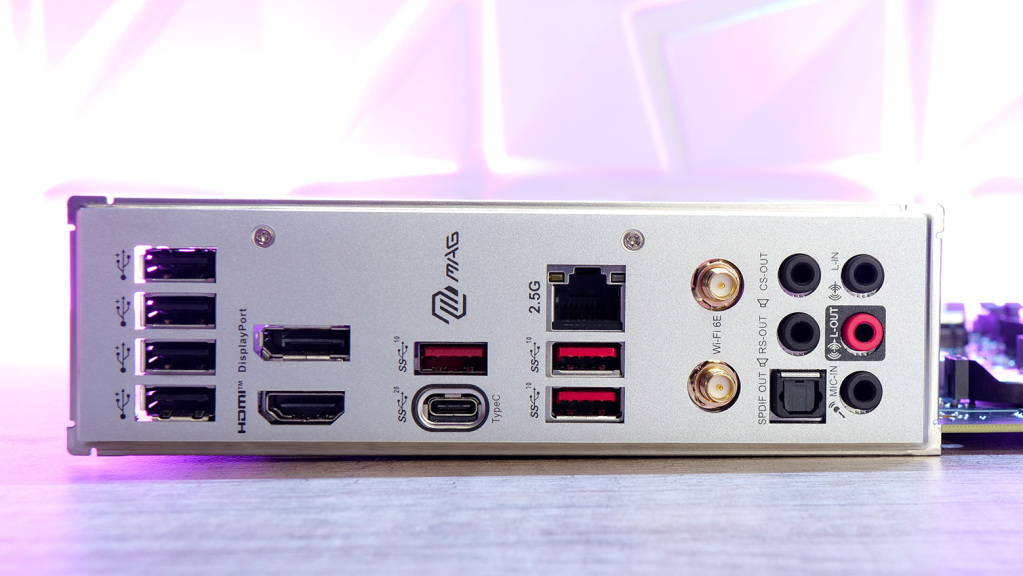

Le panneau E/S comporte un grand nombre de ports de différents types. On retrouve notamment :

• 4 x USB 2.0,
• DisplayPort 1.4 / HDMI™ 2.1 Port,
• 3 x USB 3.2 Gen 2 10Gbps Type-A,
• 2.5G LAN Port,
• Antennes Wi-Fi / Bluetooth ,
• 5x connecteurs HD Audio,
• 1 x USB 3.2 Gen 2×2 20Gbps Type-C,
• Optical S/PDIF OUT.
