A l'occasion du CES 2024 en début d'année, DeepCool a présenté un tout nouveau boîtier, le CH780. Ce boîtier de type panoramique au format ATX+ va pouvoir intégrer une vaste gamme de composants. Jusqu'à neuf ventilateur de 120/140 mm, la possibilité d'intégrer des ventilateurs de 200mm, des cartes graphiques de 480 mm et trois radiateurs de 420 mm simultanément !
A 200 euros environ, le DeepCool CH780 devrait laisser une empreinte dans la tendance actuelle des boîtiers aquarium.
C’est en tout début d’année, à l’occasion du CES 2024, que DeepCool a présenté officiellement un tout nouveau boîtier, le DeepCool CH780. Ce nouveau boîtier est l’occasion pour la marque de laisser une empreinte dans la tendance actuelle des boîtiers panoramiques. Et, tant qu’à faire, autant voir grand !
Selon Deepcool, « Le CH780 est un majestueux boîtier ATX Max haut de gamme qui met l’accent sur l’affichage de la beauté du matériel haut de gamme à l’intérieur. Le débit d’air et la compatibilité des radiateurs ne sont pas ignorés, car il existe une multitude de combinaisons de ventilateurs et de radiateurs. Beauté et circulation de l’air sans avoir besoin d’un panneau avant en maille ».
« Majestueux » et « Haut de gamme », le ton est donné ! Le DeepCool CH780 rentre dans la catégorie des boîtiers ATX+ et, grâce à sa taille imposante, il va pouvoir intégrer une vaste gamme de composants. Jusqu’à neuf ventilateurs de 120/140 mm, la possibilité d’intégrer des ventilateurs de 200mm, des cartes graphiques de 480 mm et trois radiateurs de 420 mm simultanément ! Bref, de quoi se faire plaisir !
Cependant, il semble qu’il faille faire certaines concession car sur le papier, le DeepCool CH780 est limité en compatibilité avec les ventirads les plus grands et il ne sera possible de mettre la carte graphique qu’à la verticale.
Disponible en deux coloris, un noir élégant et un blanc immaculé, le DeepCool CH780 sera proposé au prix de vente conseillé de 179,99€ pour la version noire et 189,99€ pour la blanche. Nous tenons à remercier chaleureusement DeepCool de nous avoir fait parvenir un exemplaire du CH780 en noir afin que nous puissions vous livrer ce test complet… Découvrons le !
DeepCool CH780 : emballage et contenu
L’emballage est dans la lignée des précédents boîtiers testés et nous retrouvons donc dans un premier temps une étiquette représentant le DeepCool CH780 de face trois quarts sur une vue en contre-plongée amplifiant l’aspect imposant du boîtier. Il nous montre fièrement ses deux parois en verre trempé et nous laisse voir son intérieur sans entrave. Le DeepCool CH780 semble être équipé de trois ventilateurs préinstallés. L’étiquette comporte ensuite le nom du produit et la caractéristique principale : « Boîtier ATX+ panoramique avec verre trempé ».

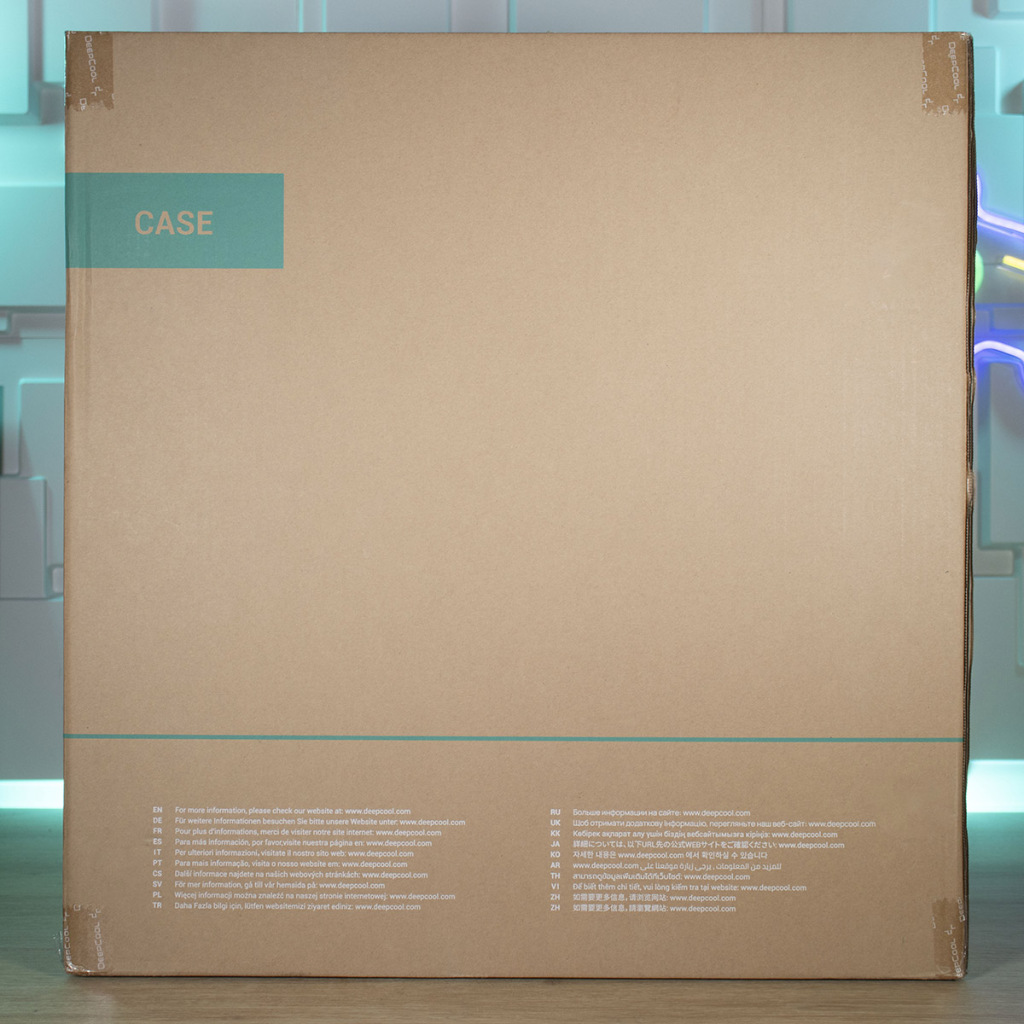

L’autre côté de l’emballage indique simplement, en plusieurs langues, l’adresse du site pour obtenir de plus amples informations.

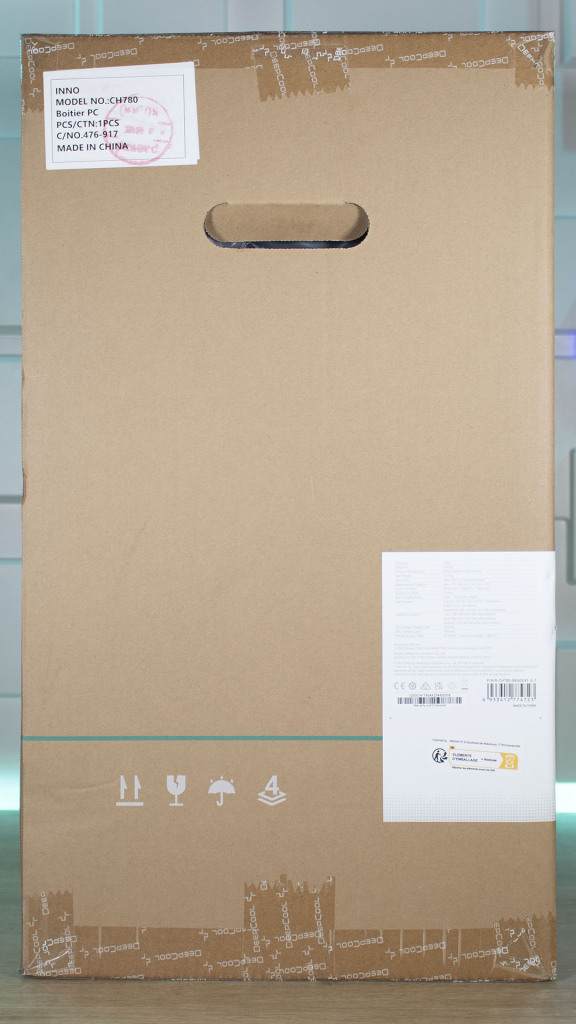

Grâce au prolongement de l’étiquette, le premier petit côté nous donne la compatibilité matérielle, les dimensions (528 x 250 x 551 mm) et le poids (13,7 kilos). Nous avons un dessin sommaire du DeepCool CH780 et différents logos inhérents au stockage et à la présence d’éléments fragiles.
Unboxing du DeepCool CH780
On déballe !

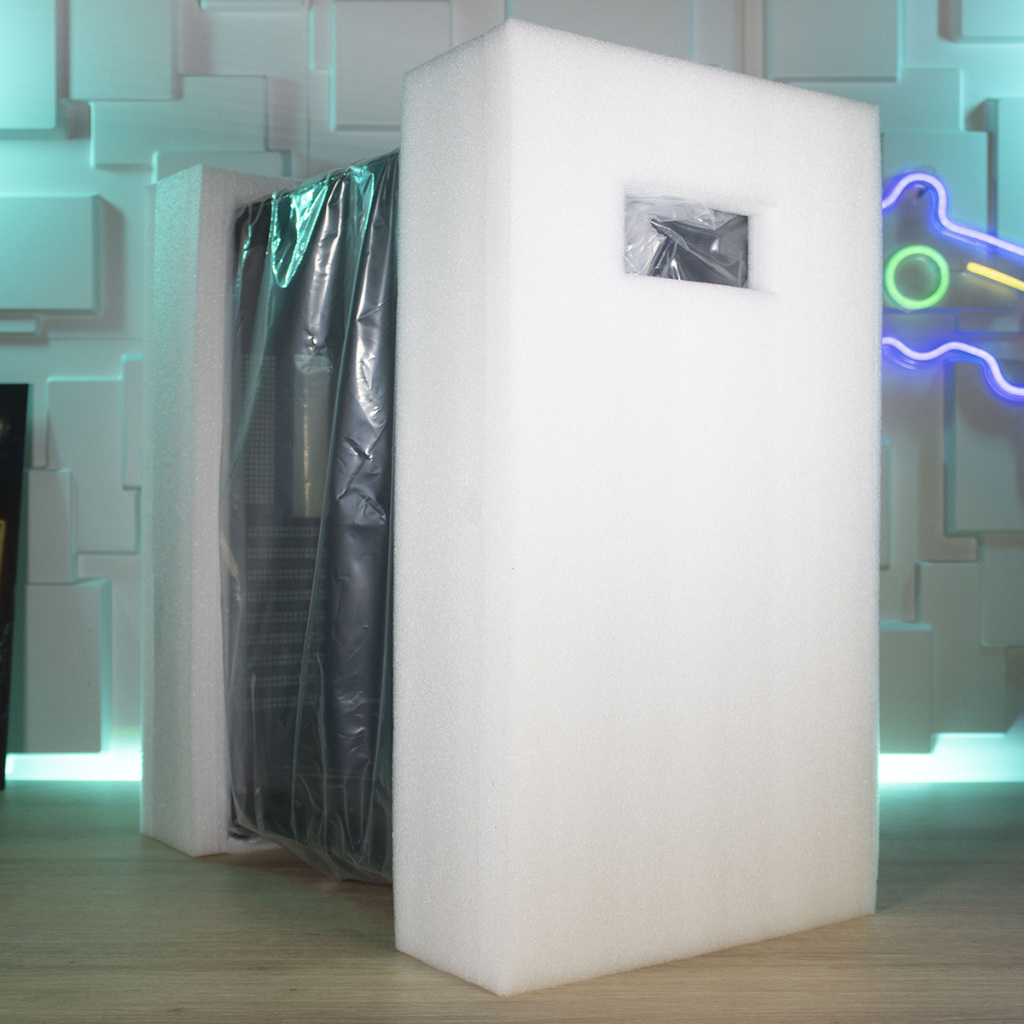

Le DeepCool CH780 est calé dans deux massifs blocs de mousse rigide protégeant la façade et l’arrière. Il est en plus ensaché pour une protection supplémentaire lors des premières manipulations. Deux petites poignées faites dans la mousse aident à sortir ce boîtier imposant du carton.

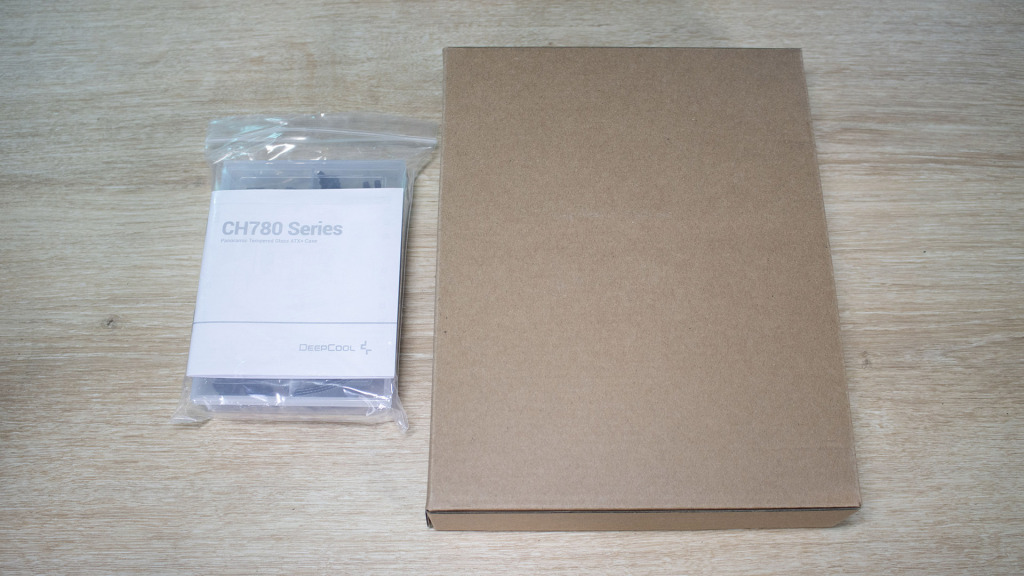

Le DeepCool est accompagné de deux boites distinctes d’accessoires.

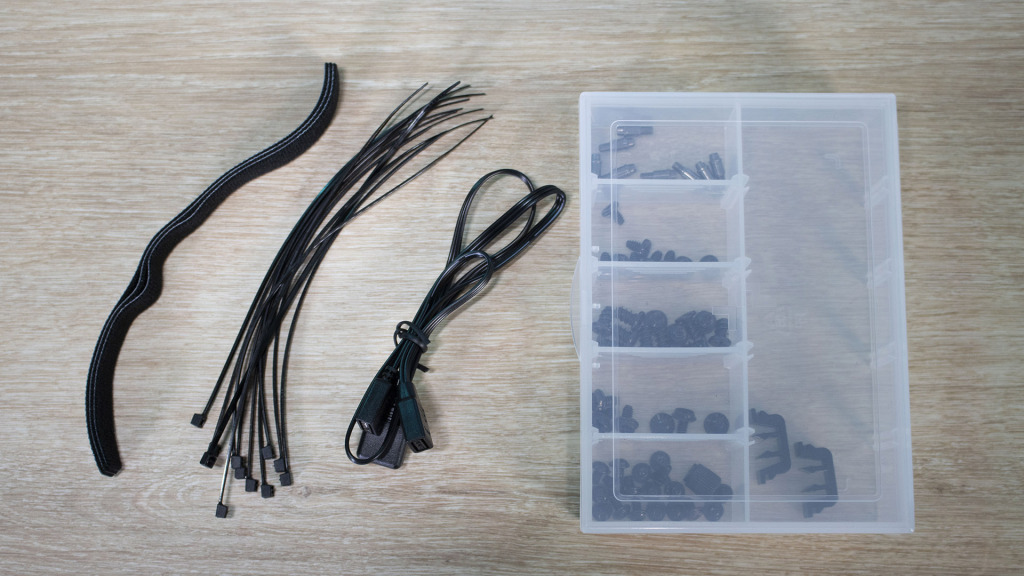

La première boite en plastique intègre des serre-câbles velcro, des colliers de serrage, une rallonge pour prises ARGB et un ensemble de vis.

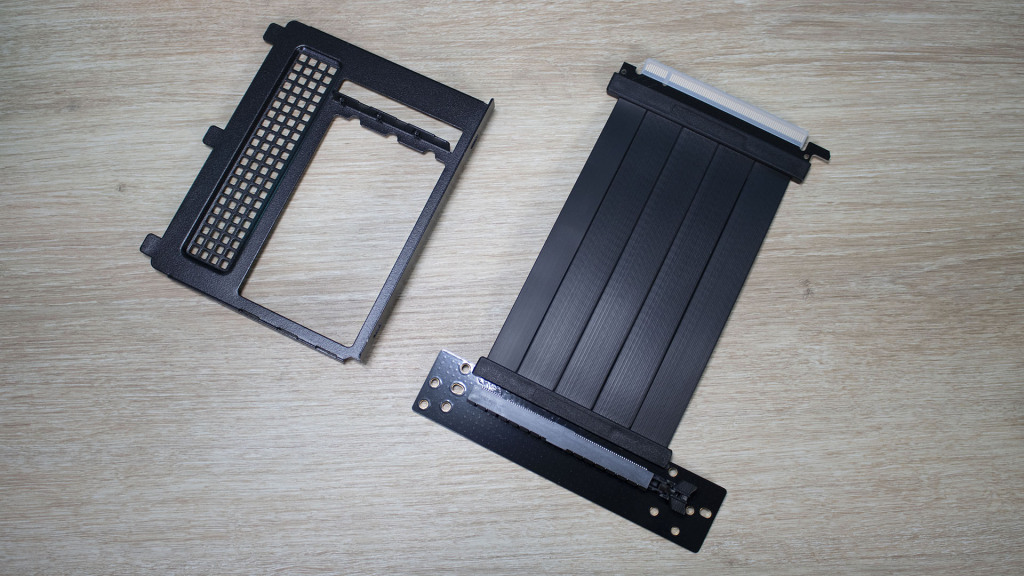

La deuxième boite comprend une plaque en acier et un riser permettant l’installation de la carte graphique à la verticale (le DeepCool CH780 ne permet malheureusement pas l’installation de carte graphique à l’horizontale).
Exterieur du DeepCool CH780

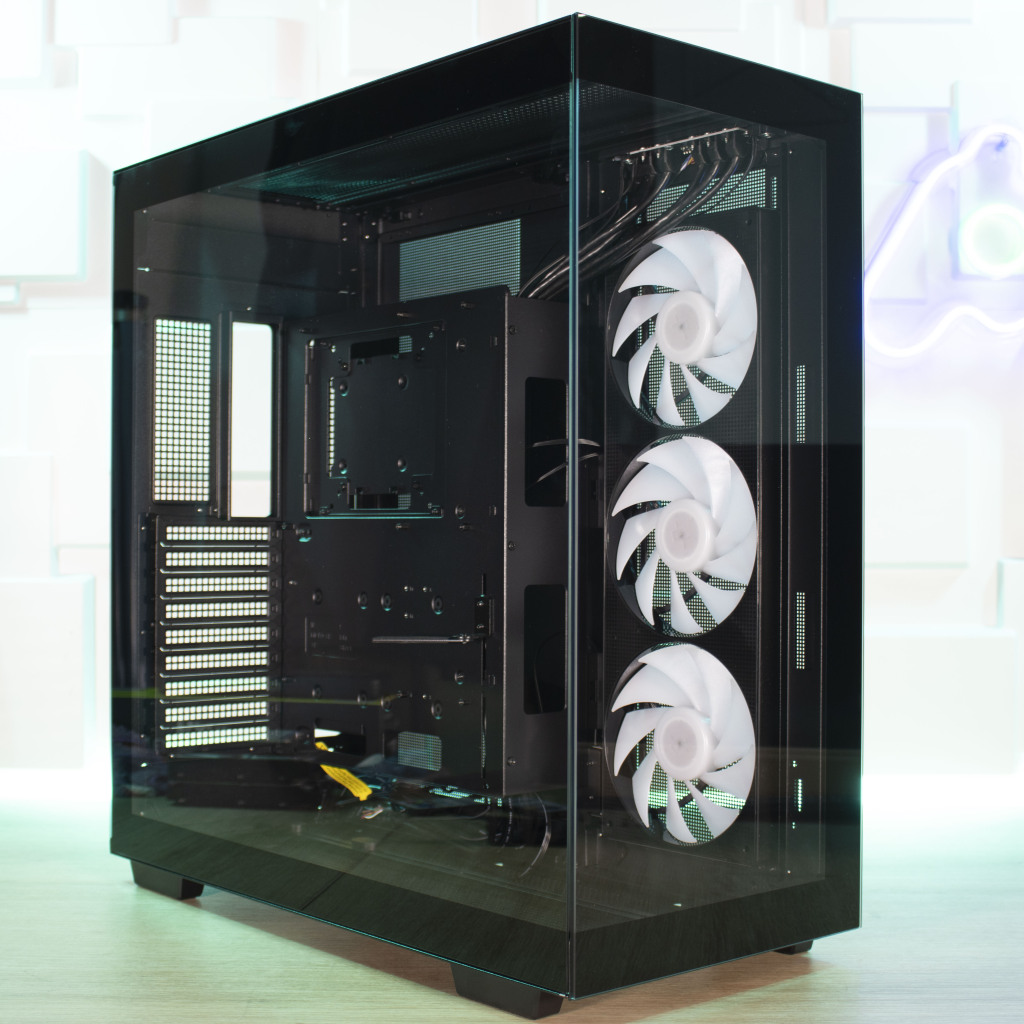

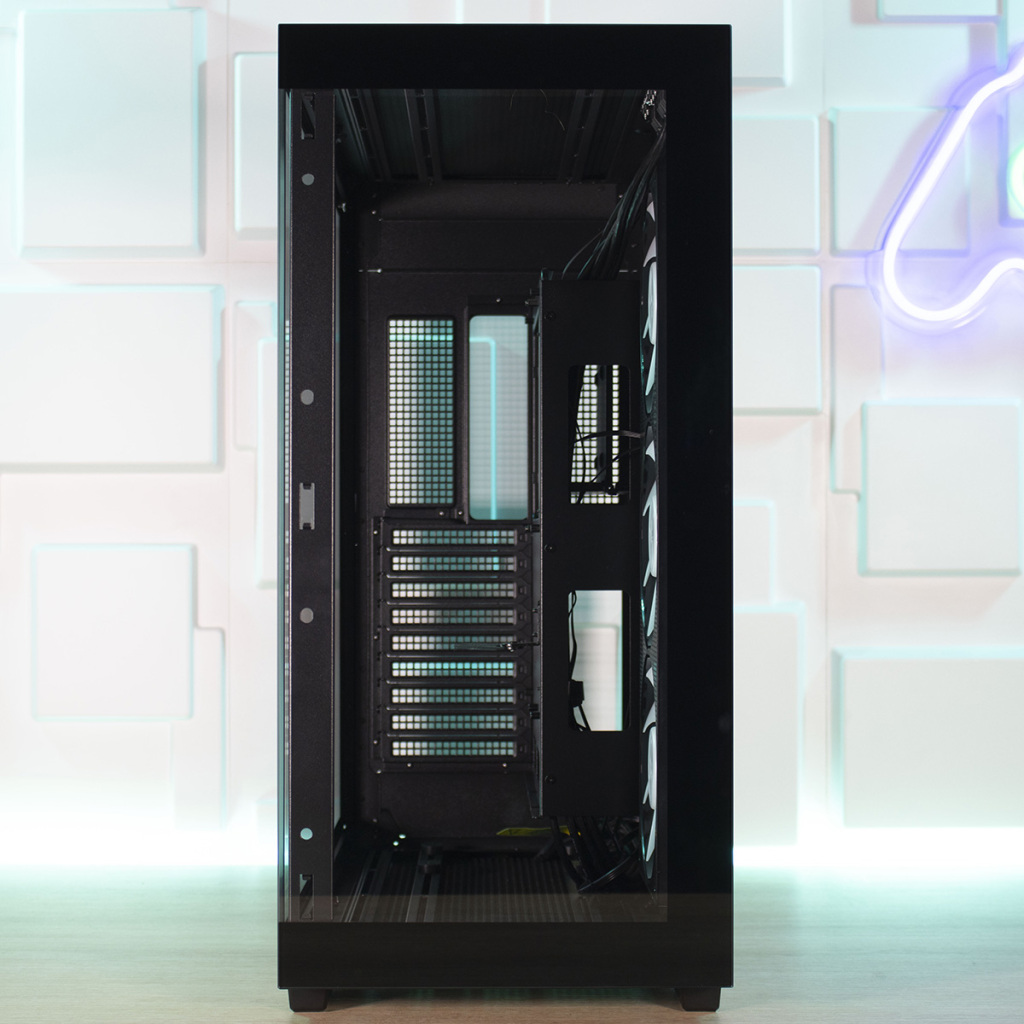

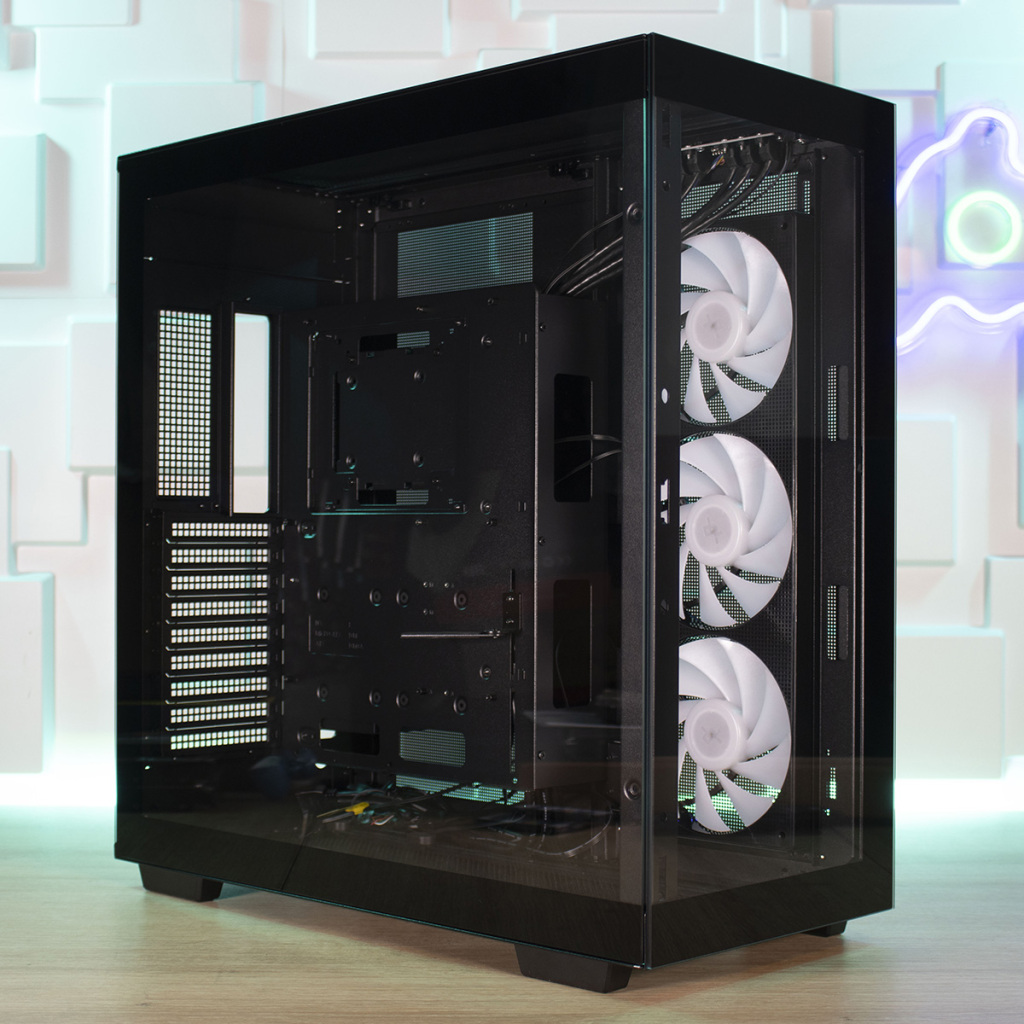

Voici le DeepCool CH780. Si l’on s’en réfère au dictionnaire Larousse, le mot majestueux (donné par DeepCool pour décrire son boîtier) peut se définir comme « D’une beauté pleine de grandeur« . Les synonymes cités sont « grandiose, imposant, impressionnant, superbe« .

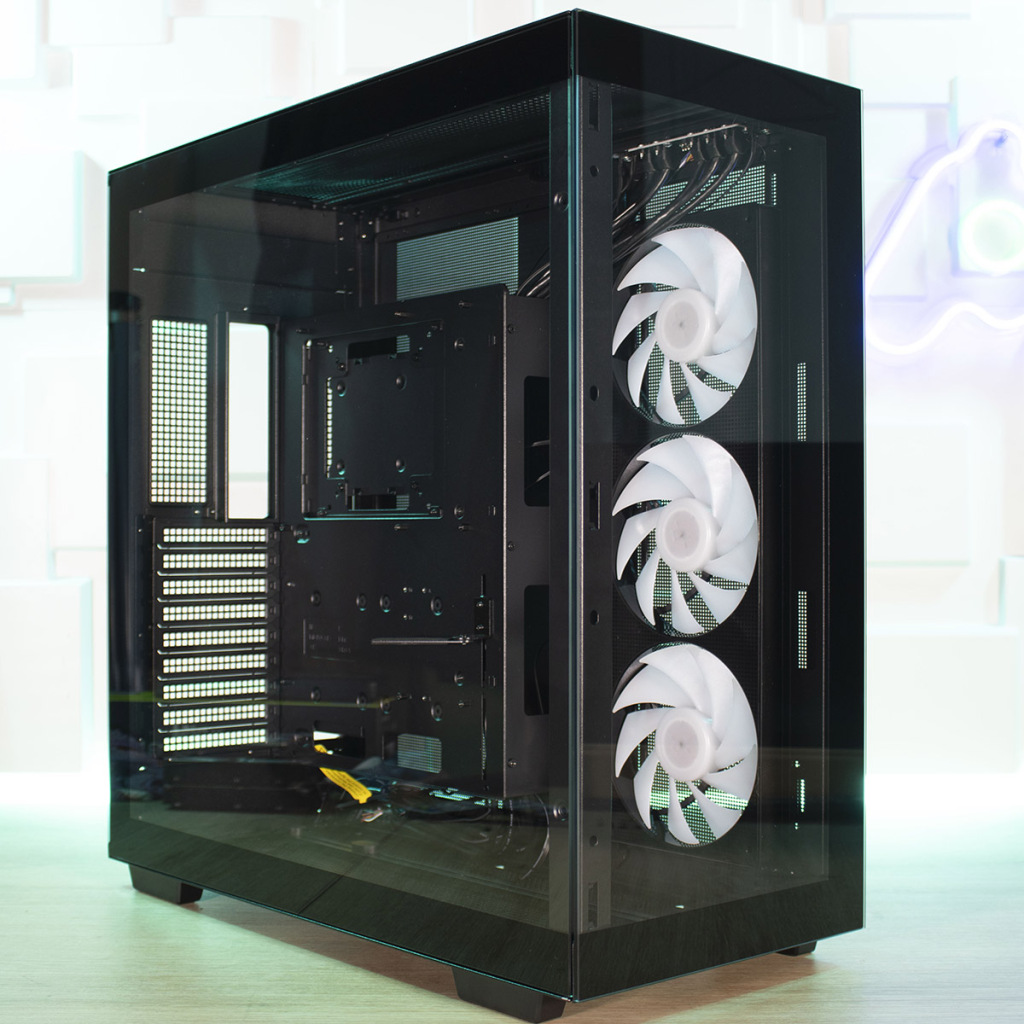

C’est vrai qu’il en jette ce DeepCool ! Avec ses dimensions importantes, le DeepCool s’impose immédiatement et nous démontre tout simplement son design élégant. Nous admirons la chambre principale grâce à ses deux parois en verre trempé, séparées ici par une barre métallique sécurisante pour le transport (celle-ci est amovible).
Le plateau de la carte mère est mis en avant. À peine plus large qu’un Fractal North XL (-1cm) ou qu’un Dark Base Pro 901 (+4 cm), il a fallu créer une seconde chambre en arrière et faire ainsi des concessions sur la hauteur du ventirad (132 mm max). Les parois en verre trempé ont un cadre noir interne qui réduisent légèrement la vue, mais cachent les éléments disgracieux (emplacements ventilateurs, câbles…).

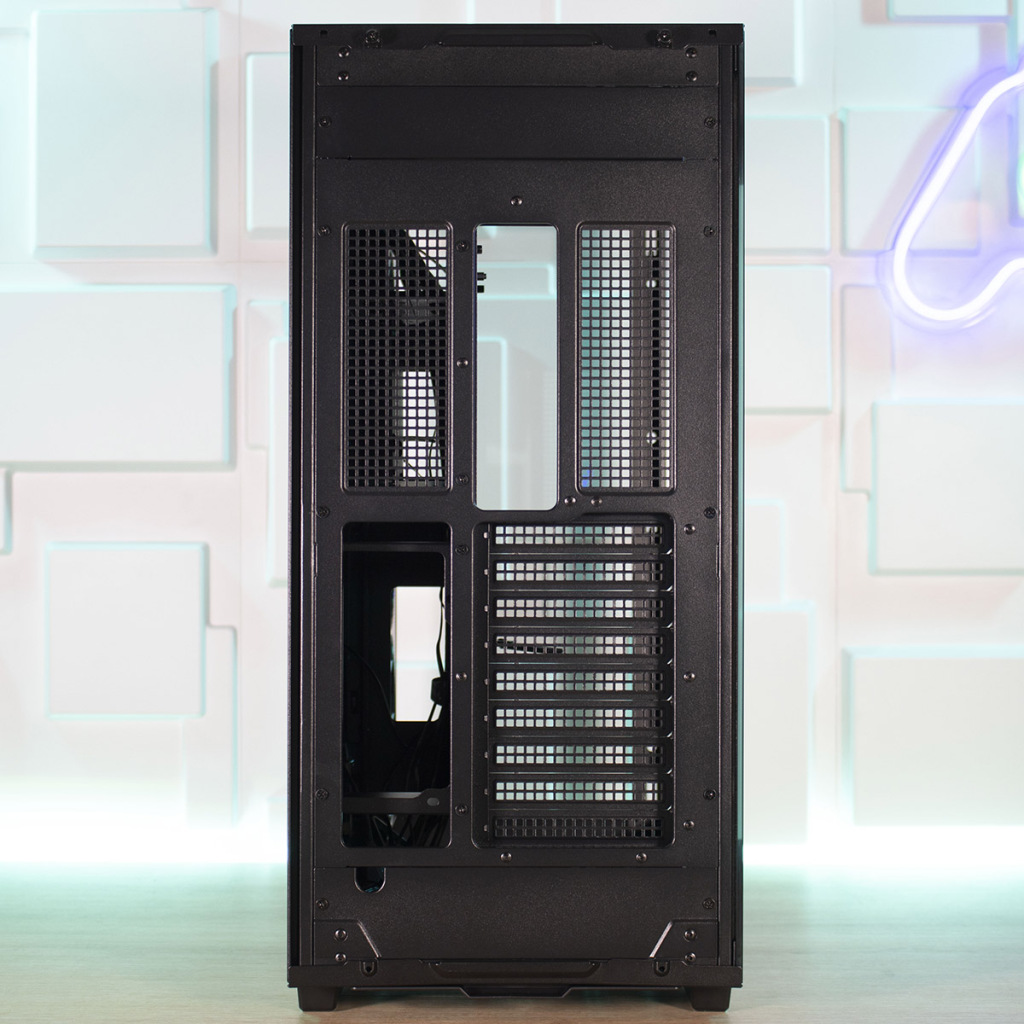

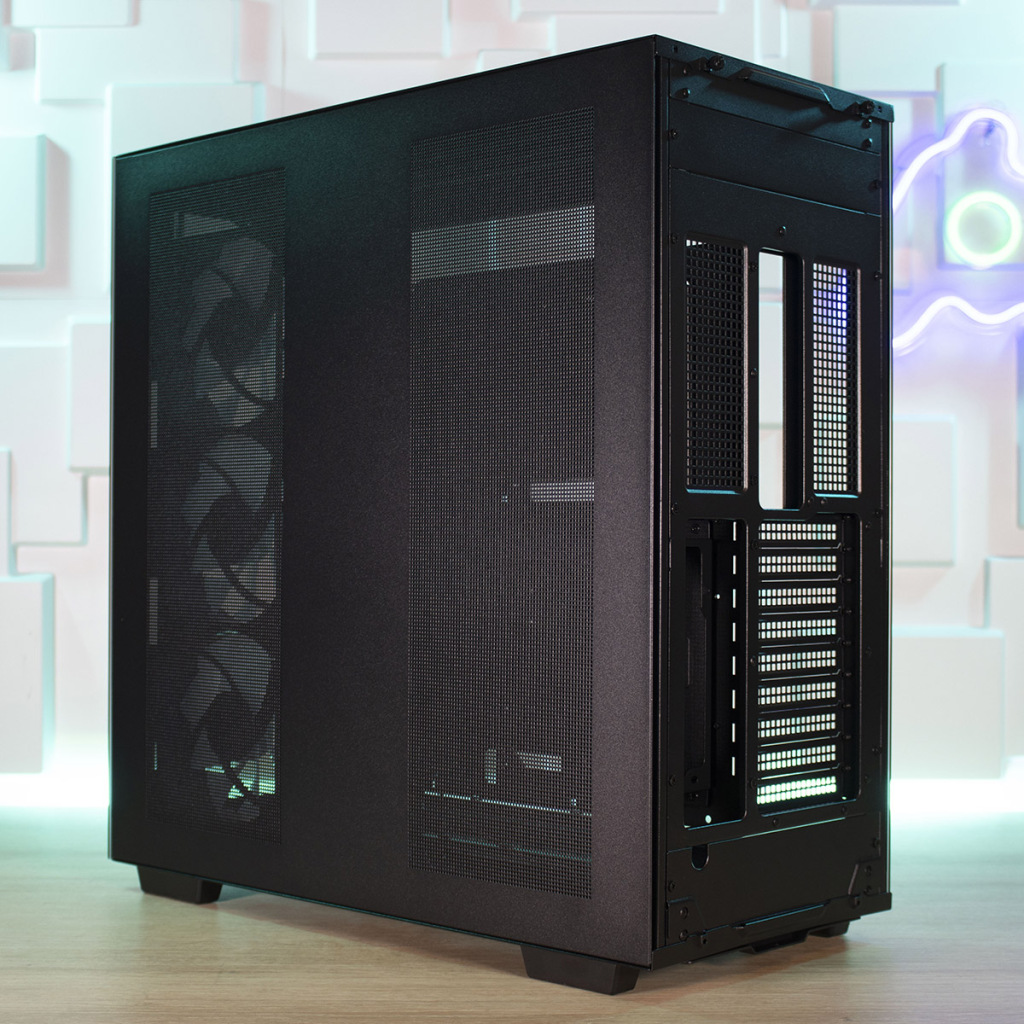

En arrière du DeepCool CH780, nous retrouvons une hauteur importante qui commence, en haut par une zone pleine. En dessous, nous distinguons bien les deux chambres et nous avons à gauche une zone aérée de nombreuses petites ouvertures carrées chères à la marque surmontant l’emplacement de l’alimentation positionnée à la verticale pour gagner de la place.
À droite, nous avons l’emplacement du panneau des E/S de la carte mère positionné à côté d’une autre zone aérée par de petits carrés, le tout surmontant pas moins de neuf emplacements d’extension. Un des nombreux points forts de ce DeepCool CH780 va aussi être les possibilités des désassembler les éléments qui le composent et l’arrière de ce boîtier pourra ainsi être entièrement extrait.

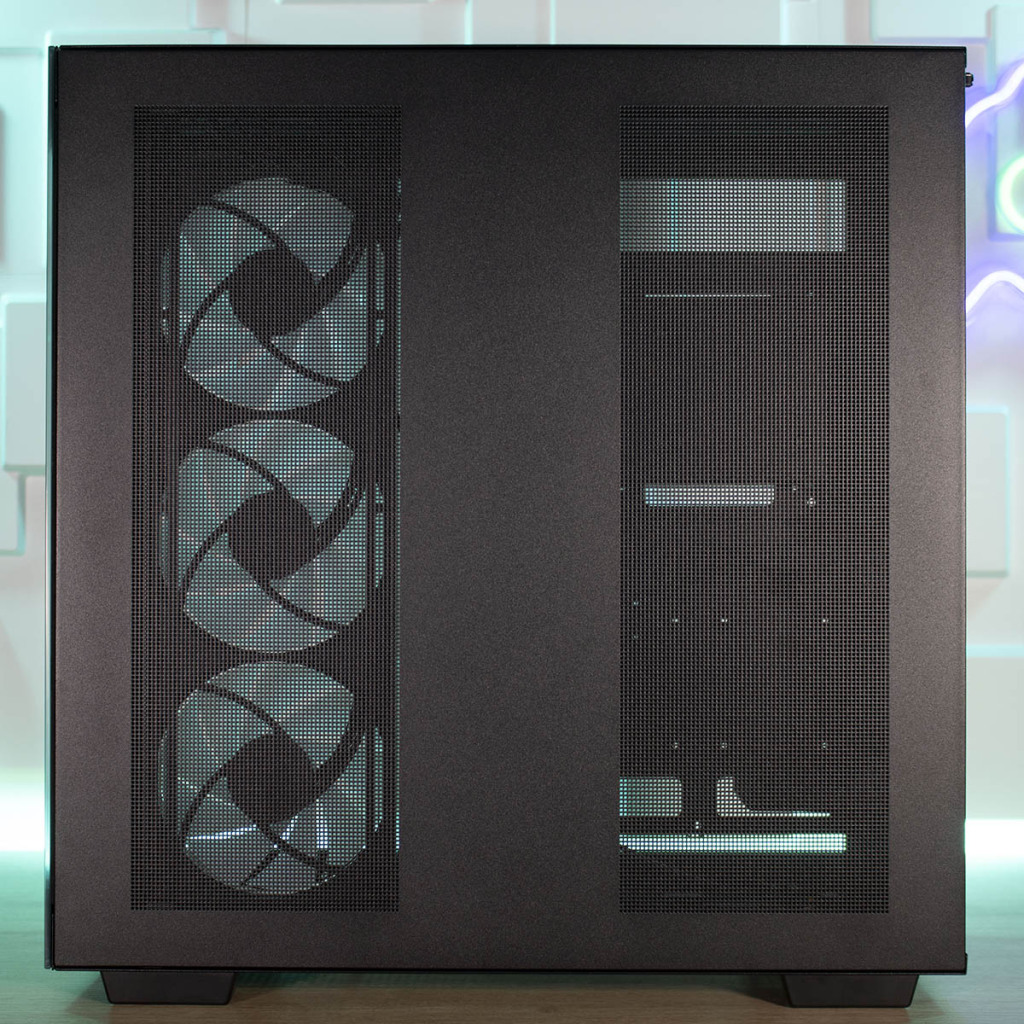

De côté, nous apercevons deux zones en maille fine. L’une étant en arrière des trois ventilateurs aperçus sur l’emballage du DeepCool CH780, l’autre étant positionnée au niveau de la chambre secondaire et permettant une circulation de l’air maximale.

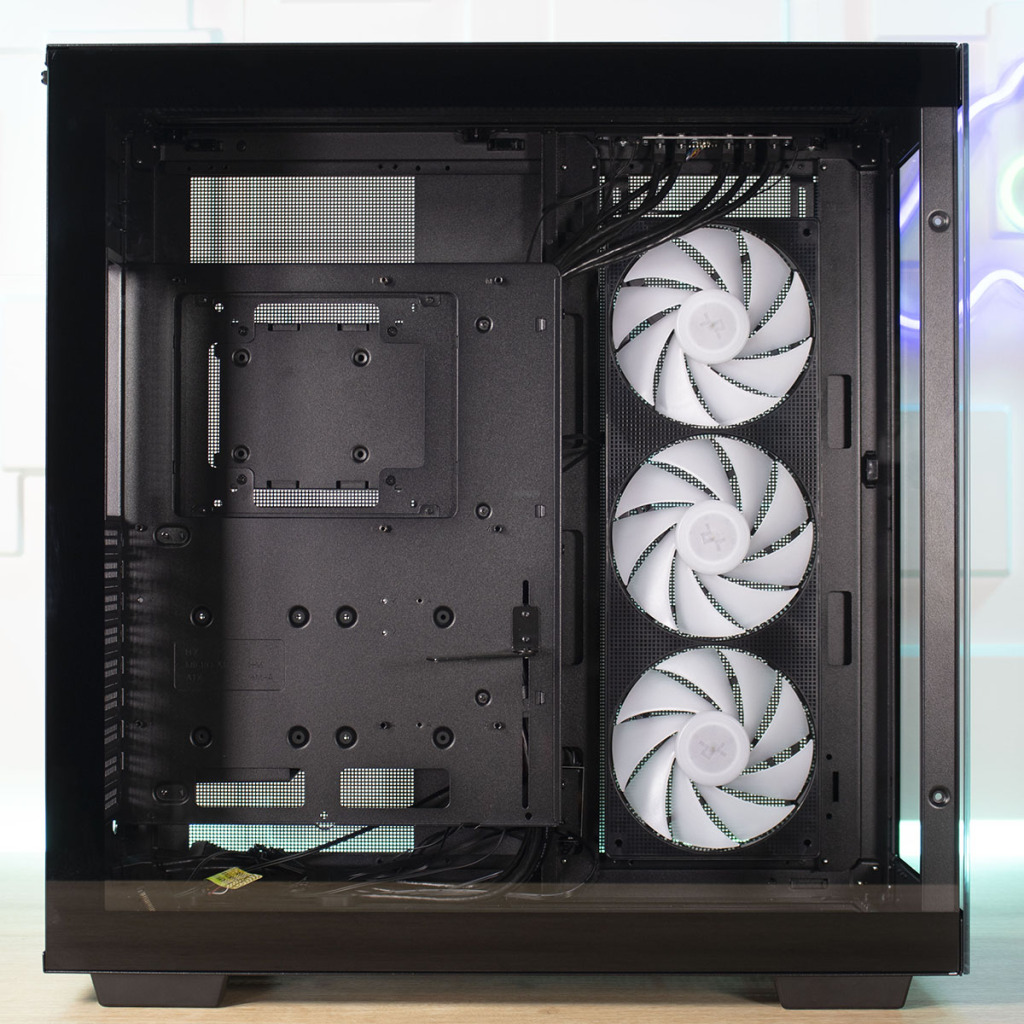

De côté, les parois en verre trempé de 4 mm d’épaisseur nous laissent voir un maximum de détails grâce à sa teinte claire. La paroi latérale repose sur le châssis et se retire en tirant vers soi (fixations en haut du boîtier).
La paroi latérale droite est en acier, elle repose également sur le châssis et profite du même système de fixation.

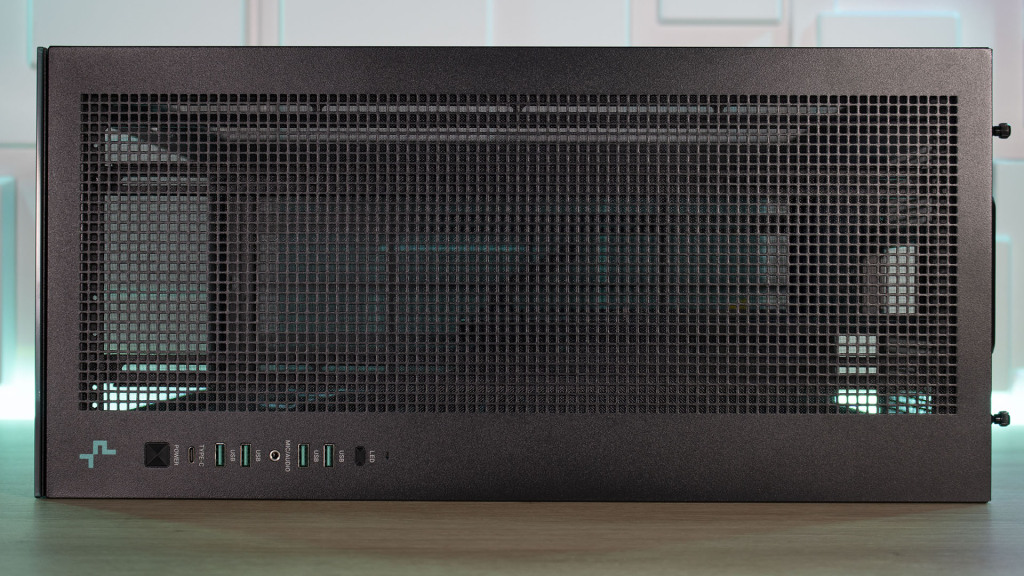

Sur la partie supérieure, le DeepCool CH780 profite d’une paroi en acier pourvue de nombreux petits carrés permettant une circulation de l’air idéale. Cette paroi est fixée au châssis grâce à deux vis à main et se retire en tirant vers le haut (fixation par des loquets dans le châssis).

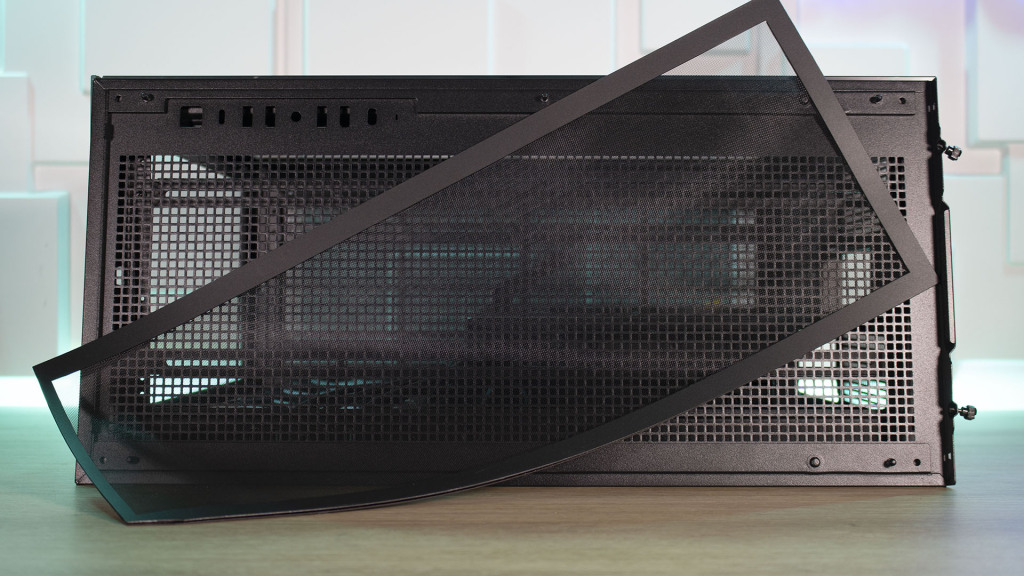

Elle intègre un filtre souple aimanté qui pourra se retirer facilement pour son entretien. Ce filtre empêche l’intrusion des poussières et autres impuretés vers les composants.

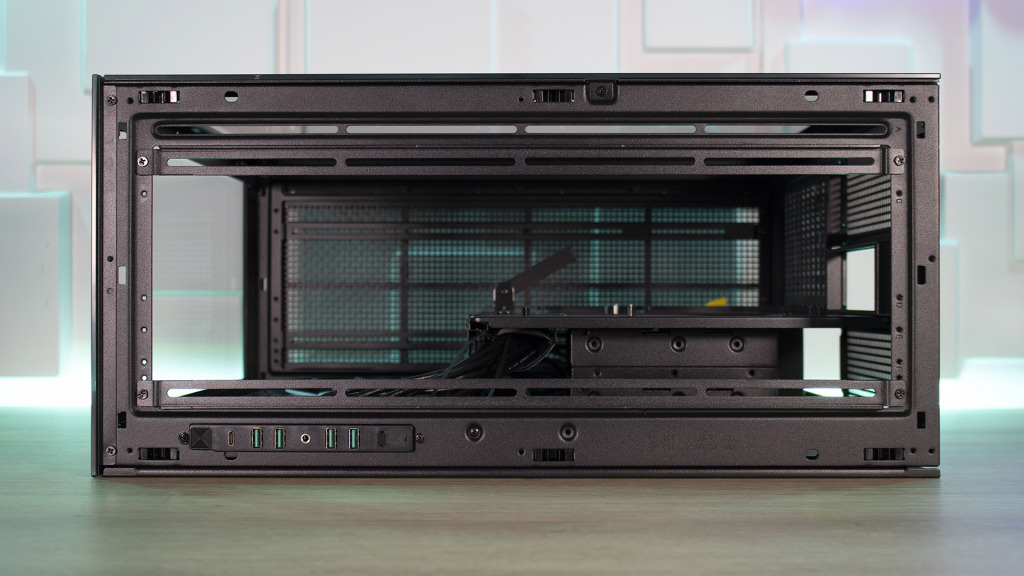

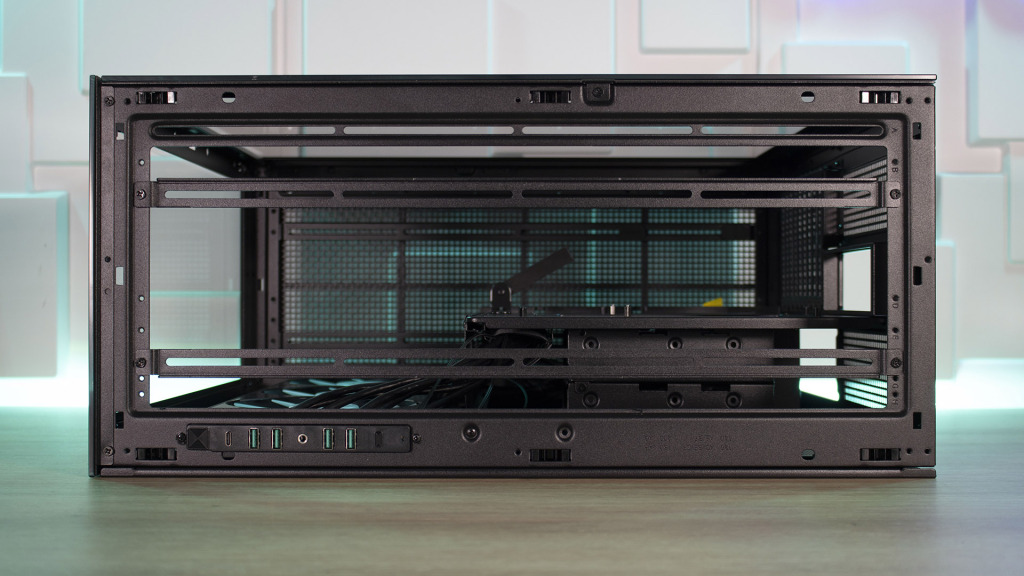

Une fois la paroi enlevée, nous découvrons un emplacement pour système de refroidissement qui viendra se fixer à deux barres en acier amovibles. Leur retrait va faciliter l’installation du matériel et grâce à de nombreux points d’ancrage, il sera possible de loger des ventilateurs de 120 mm x 3 / 140 mm x 3 / 180 mm x 2 / 200mm x 2 ou un radiateur de 420 mm maximum.

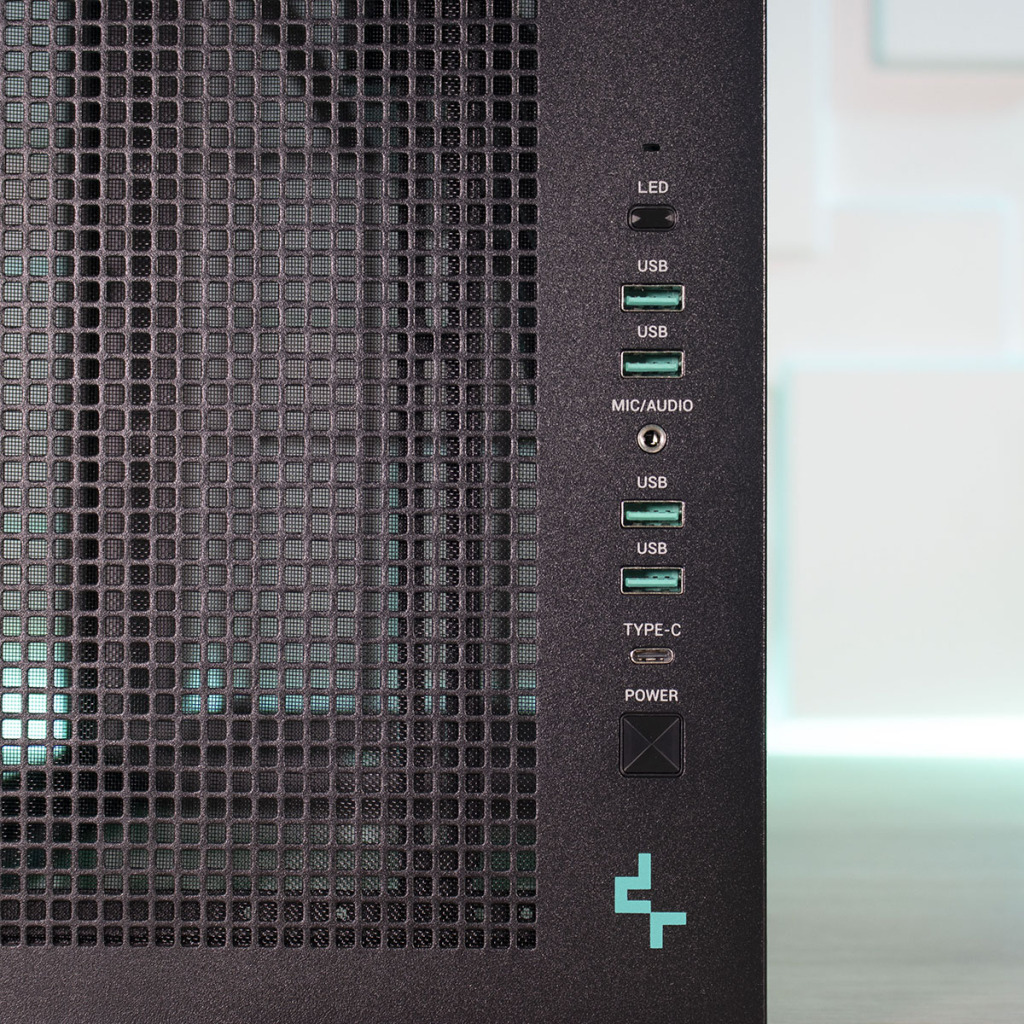

La paroi supérieure du DeepCool CH780 intègre le panneau des boutons et ports. Nous avons :
- Un bouton de gestion d’éclairage LED (trop petit pour être actionné par une simple pression de la pulpe du doigt, il faudra exercer une pression plus forte pour enclencher le bouton),
- Quatre USB-A 3.0,
- Un combo micro/casque 3,5 mm,
- Un USB-C,
- Un bouton d’alimentation.

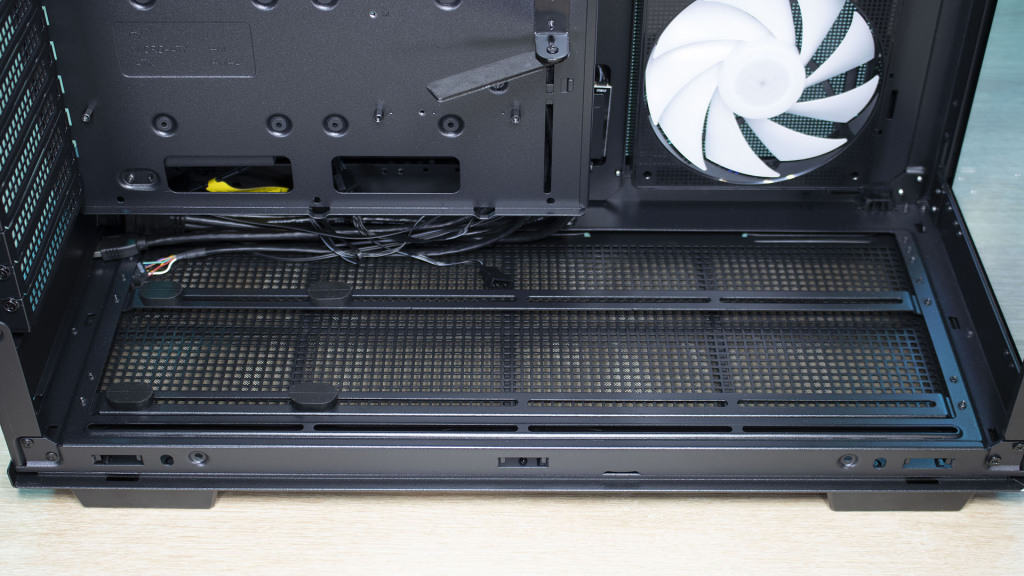

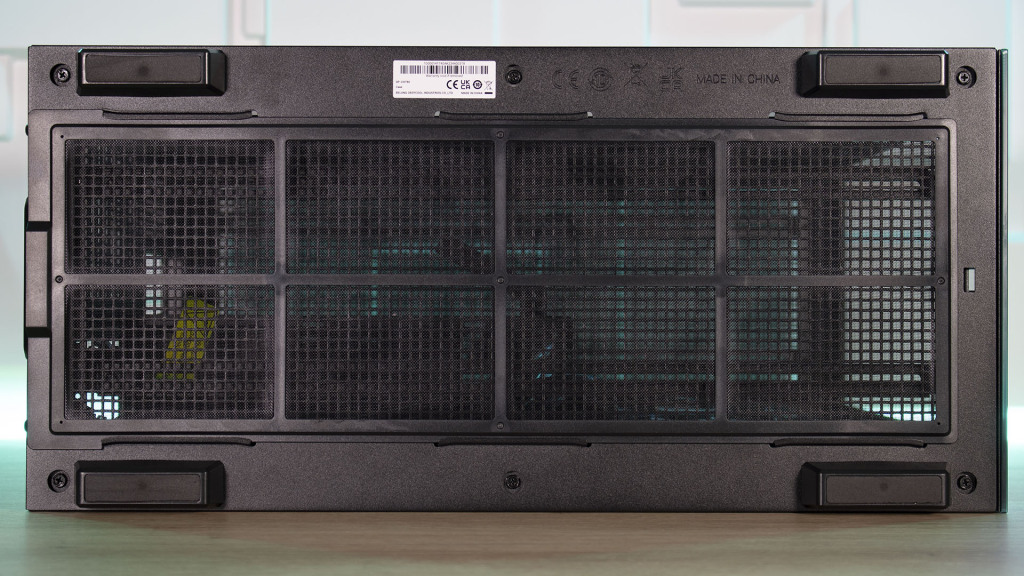

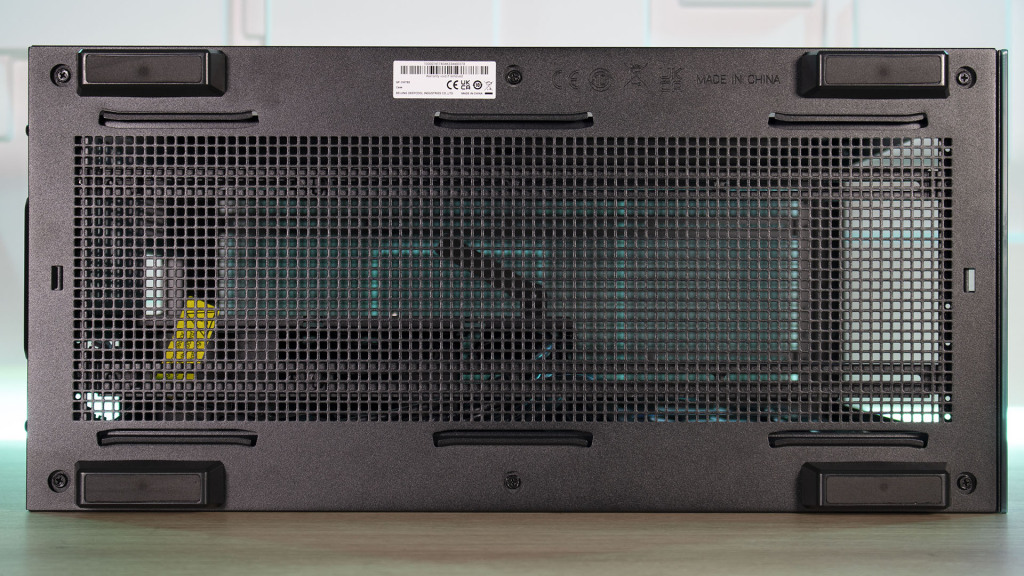

En dessous du DeepCool CH780, nous avons à nouveau une large zone aérée recouverte d’un filtre au cadre rigide. Là encore, il est amovible (en tirant vers l’arrière du boîtier) pour faciliter son entretien et il protègera les composants de la poussière.
Cette paroi intègre quatre longs pieds pourvus de patins antidérapant, assurant une stabilité idéale sur un bureau.

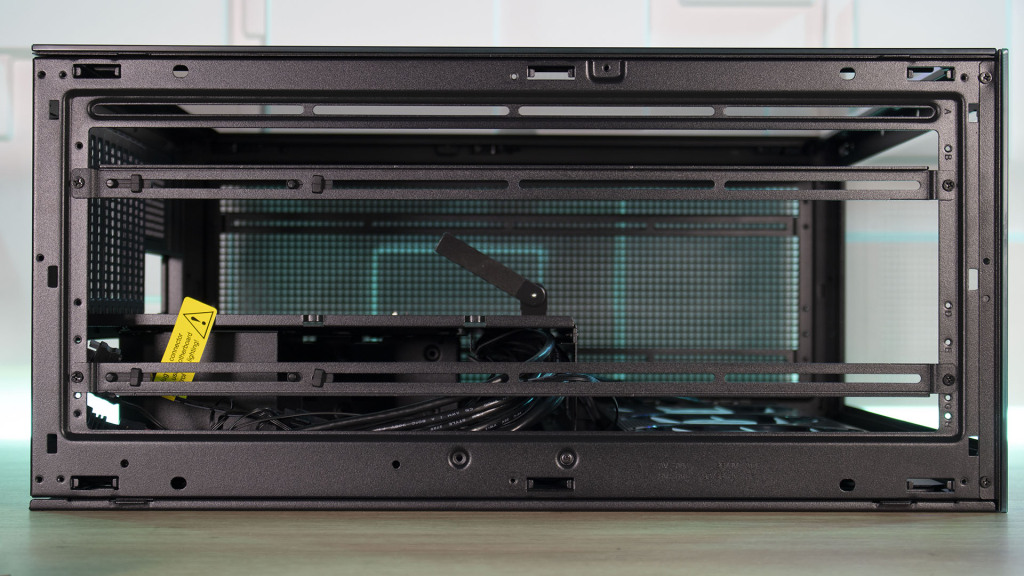

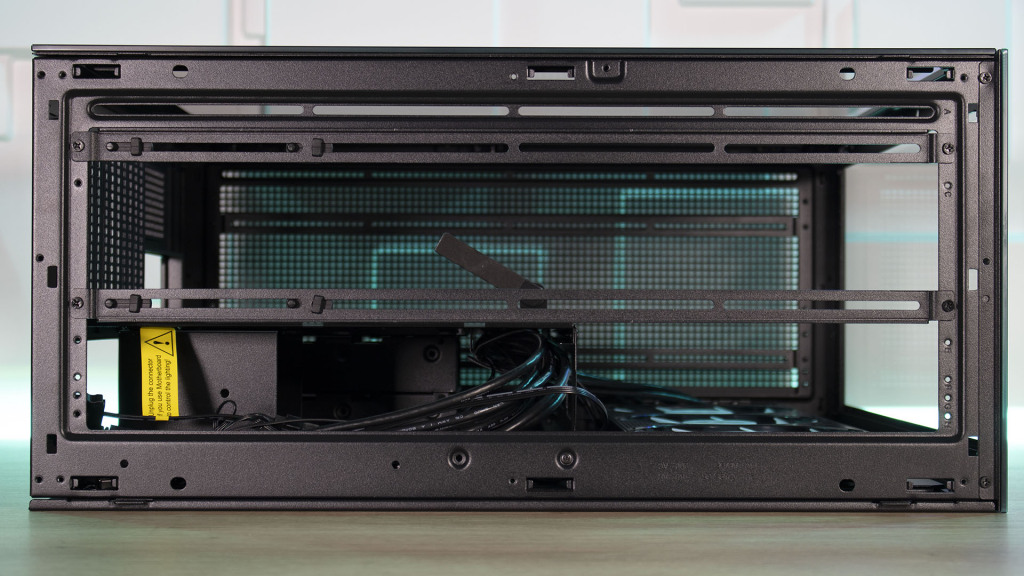

Comme la paroi arrière, elle pourra également s’enlever (grâce à 6 vis) pour libérer un emplacement à système de refroidissement. Nous retrouvons, là aussi, deux barres en acier amovibles qui permettront l’installation de ventilateurs de 120 mm x 3 / 140 mm x 3 / 180 mm x 2 / 200mm x 2 ou un radiateur de 420 mm maximum.
Intérieur du DeepCool CH780

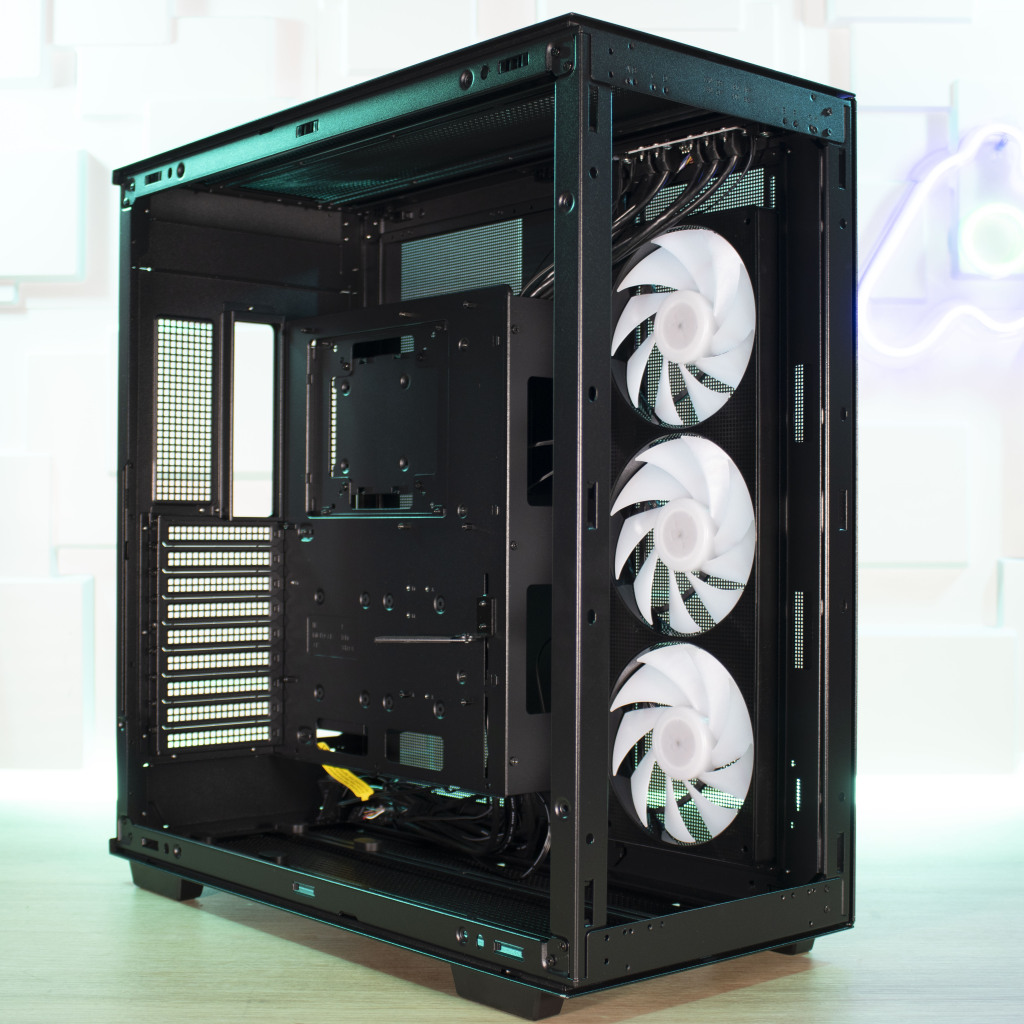

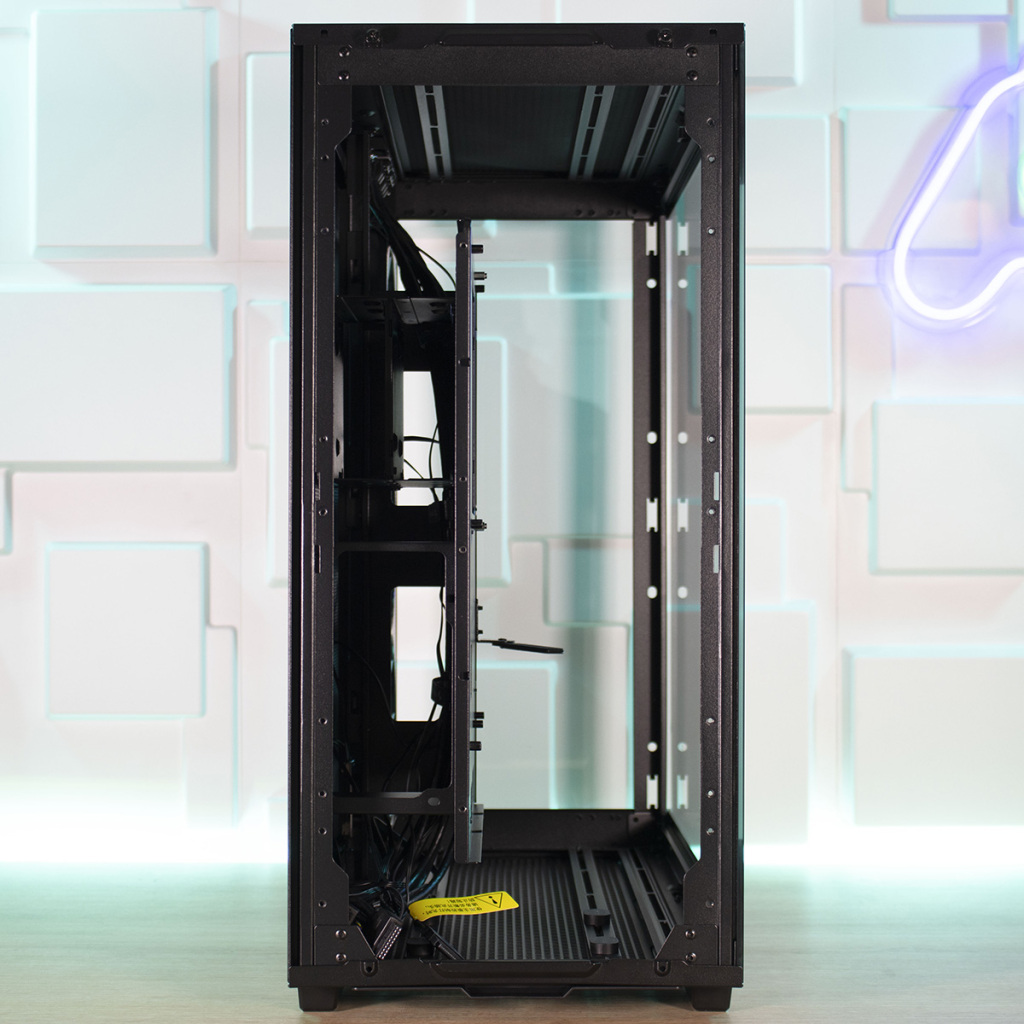

Explorons l’intérieur de ce DeepCool CH780. Nous pouvons enlever la paroi latérale gauche et la façade. La première est fixée au châssis en haut par une vis et la seconde est fixée au châssis en haut et en bas par quatre vis en tout. L’ensemble est ultra sécurisé et ne permet pas de désolidarisation involontaire des parois du boîtier.
Une fois retirées, les parois laissent place à la barre en acier permettant de sécuriser le DeepCool CH780 lors du transport. Cette barre est fixée au châssis par quatre vis en tout, elle s’enlève très facilement.
Une fois la barre enlevée, nous pouvons remettre les parois. Cependant, il faut souligner que le système de fixation des parois ultra sécurisant ne sera pas facilitant pour celui qui aime à modifier son système régulièrement, car pour les enlever, il faut auparavant ôter la paroi supérieure (deux vis à main) et la paroi inférieure (six vis en tout). Des étapes contraignantes qui augmentent les manipulations.

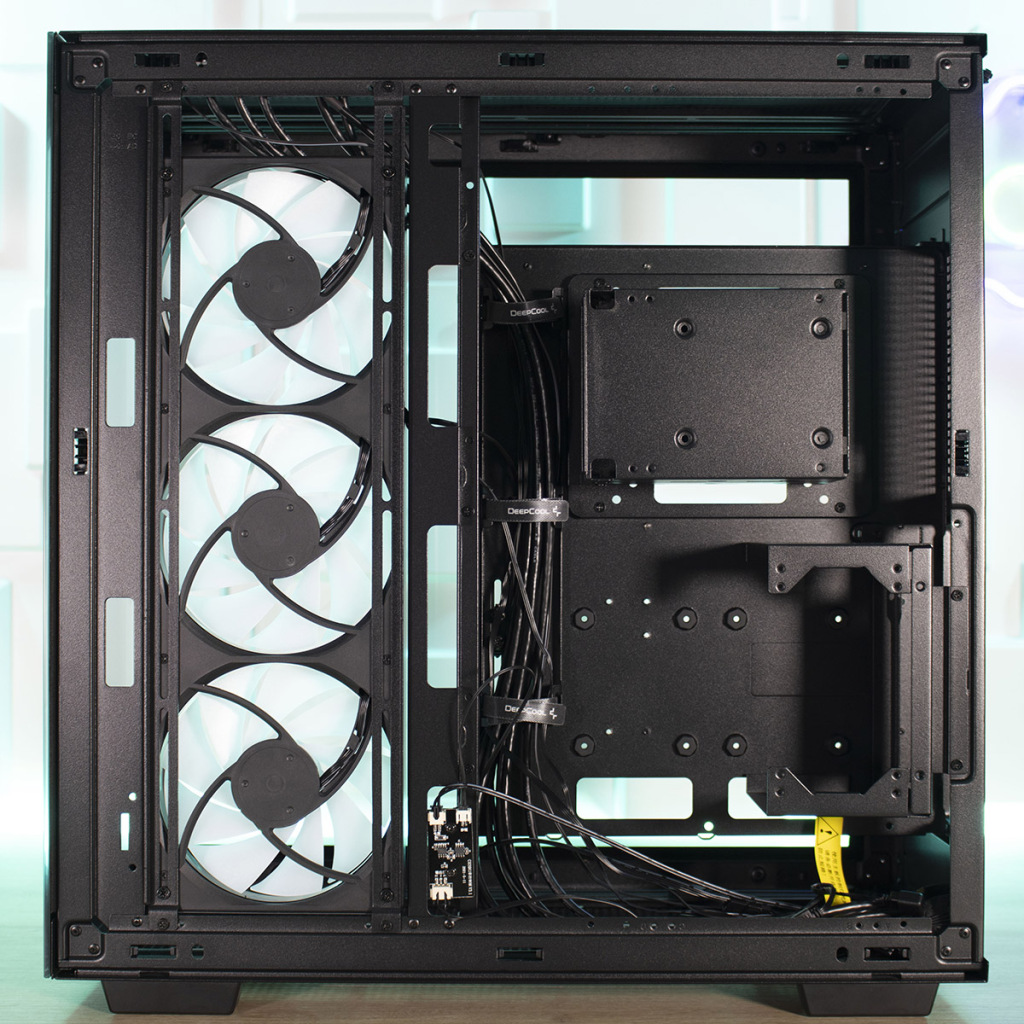

Nous voici maintenant au niveau de la partie interne droite du DeepCool CH780. Ici, nous avons la chambre secondaire rassemblant de nombreux éléments grâce à une profondeur d’environ 90 mm.
À gauche de cette chambre secondaire, le DeepCool CH780 dispose d’un emplacement pour l’installation de système de refroidissement sur deux barres amovibles également. Ici, il sera possible d’installer trois ventilateurs de 120 ou 140 mm, ou un radiateur de 420 mm. Les barres amovibles facilitent l’installation des ventilateurs/radiateur et se fixent en haut en bas sur le châssis grâce à une vis à chaque extrémité.

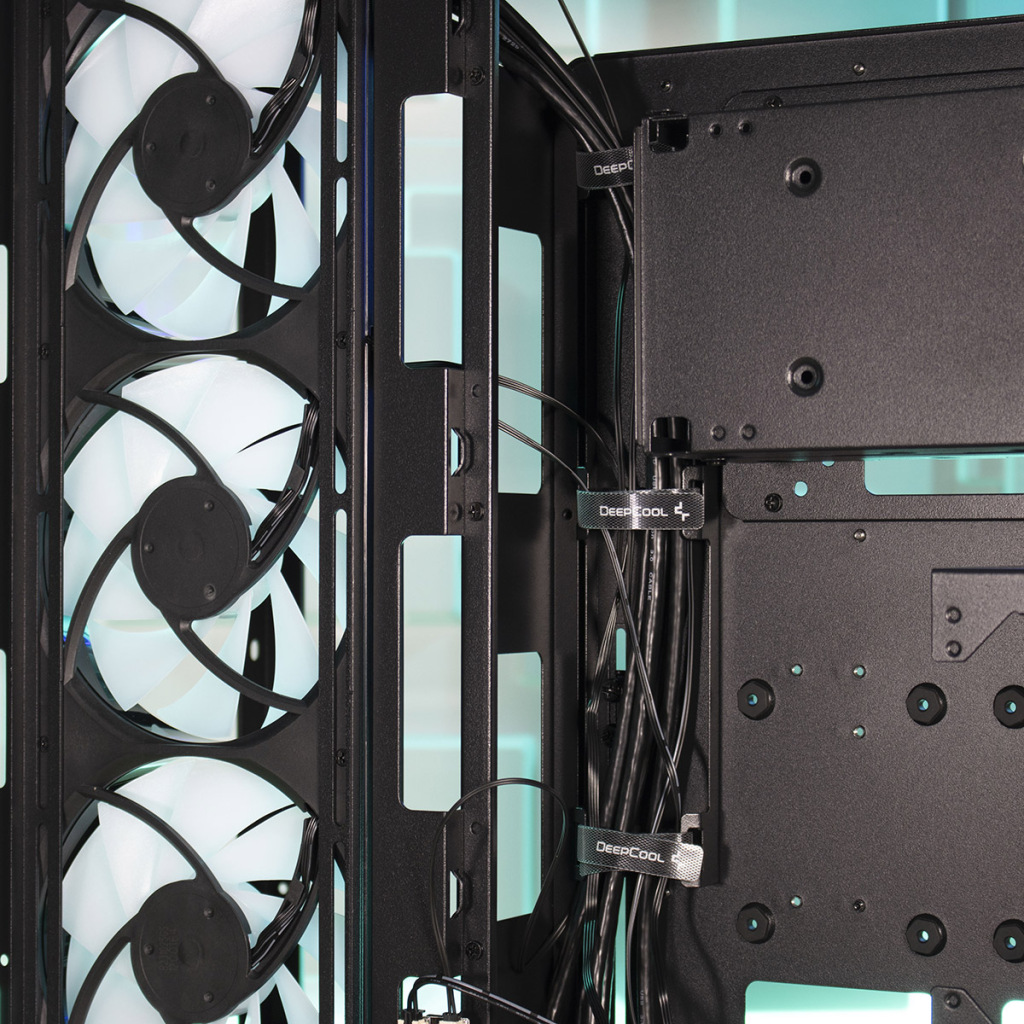

À droite de cet emplacement, le DeepCool CH780 présente de nombreuses ouvertures passe câbles. Encore à droite de ces ouvertures, nous avons un chemin de câble agrémenté de trois serre-câbles velcro permettant d’organiser ses branchements de façon soignée.

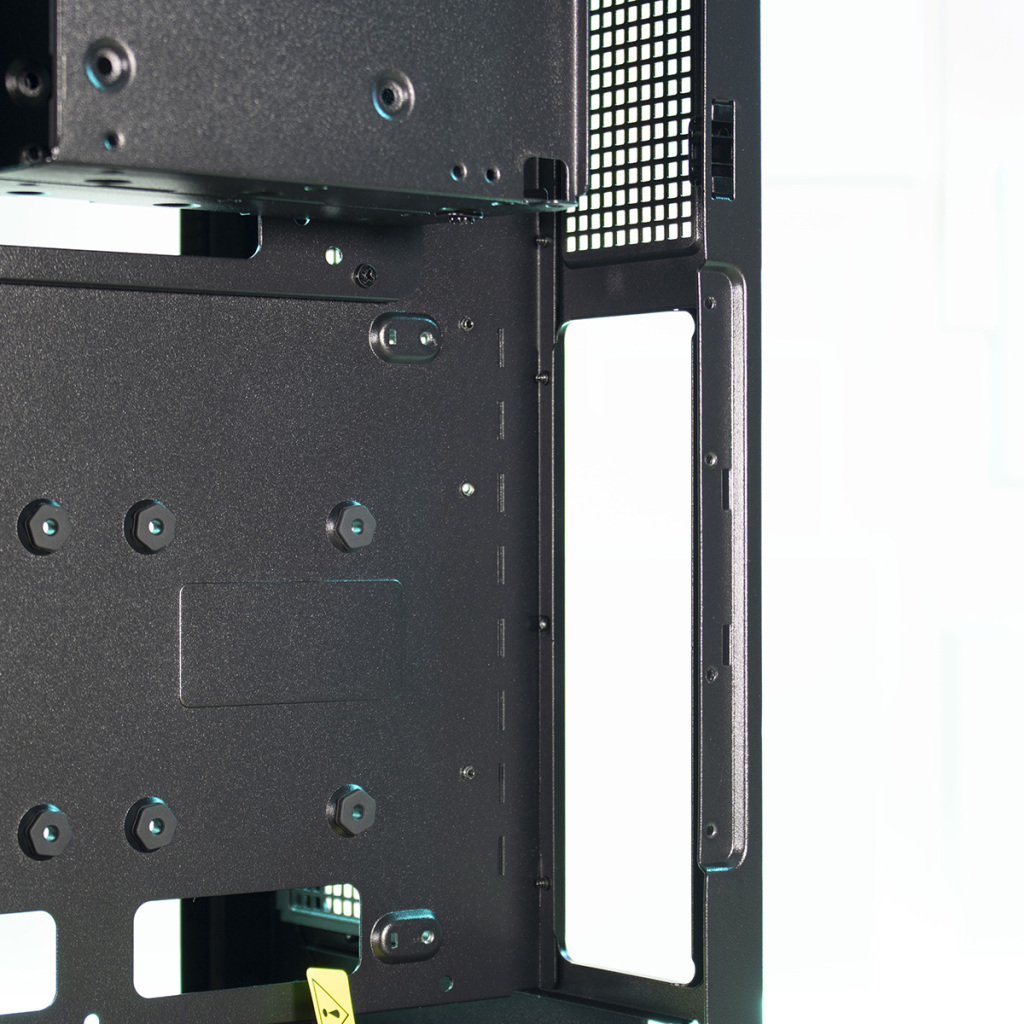

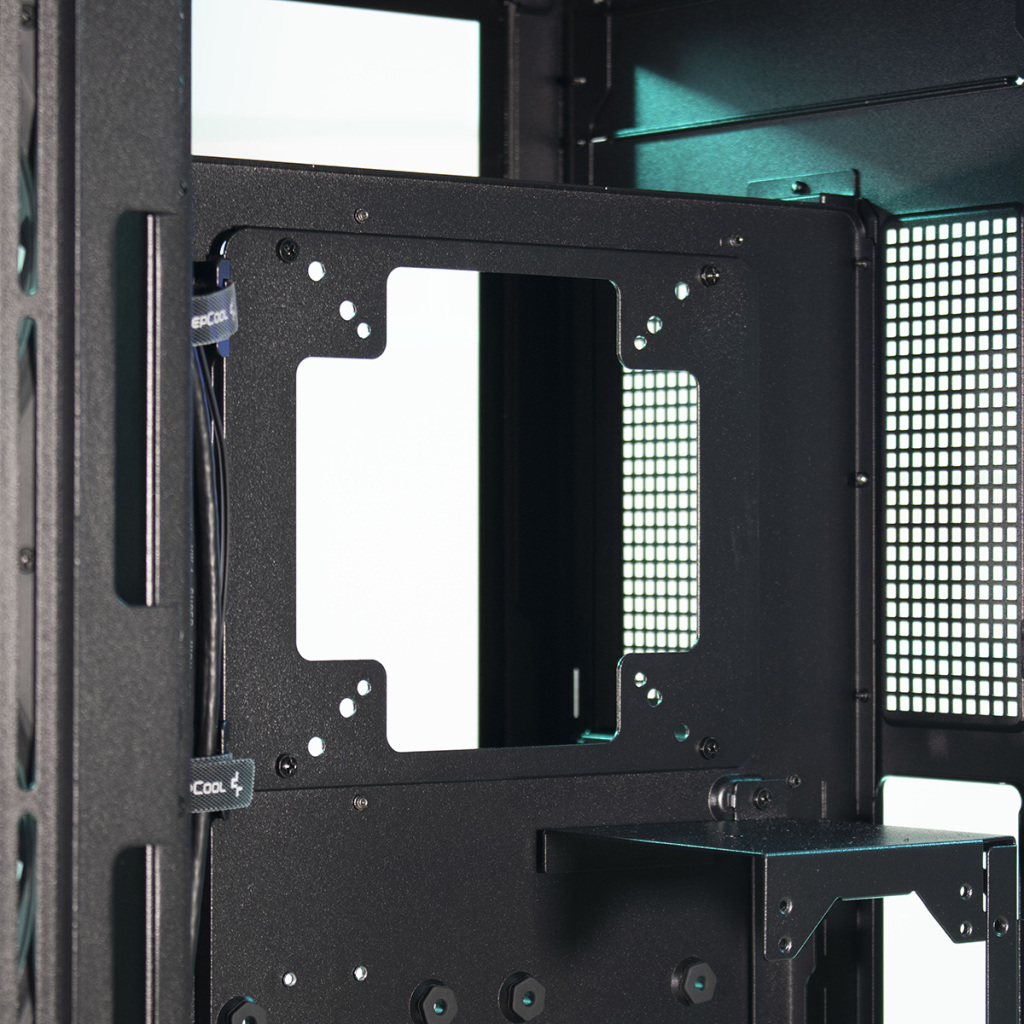

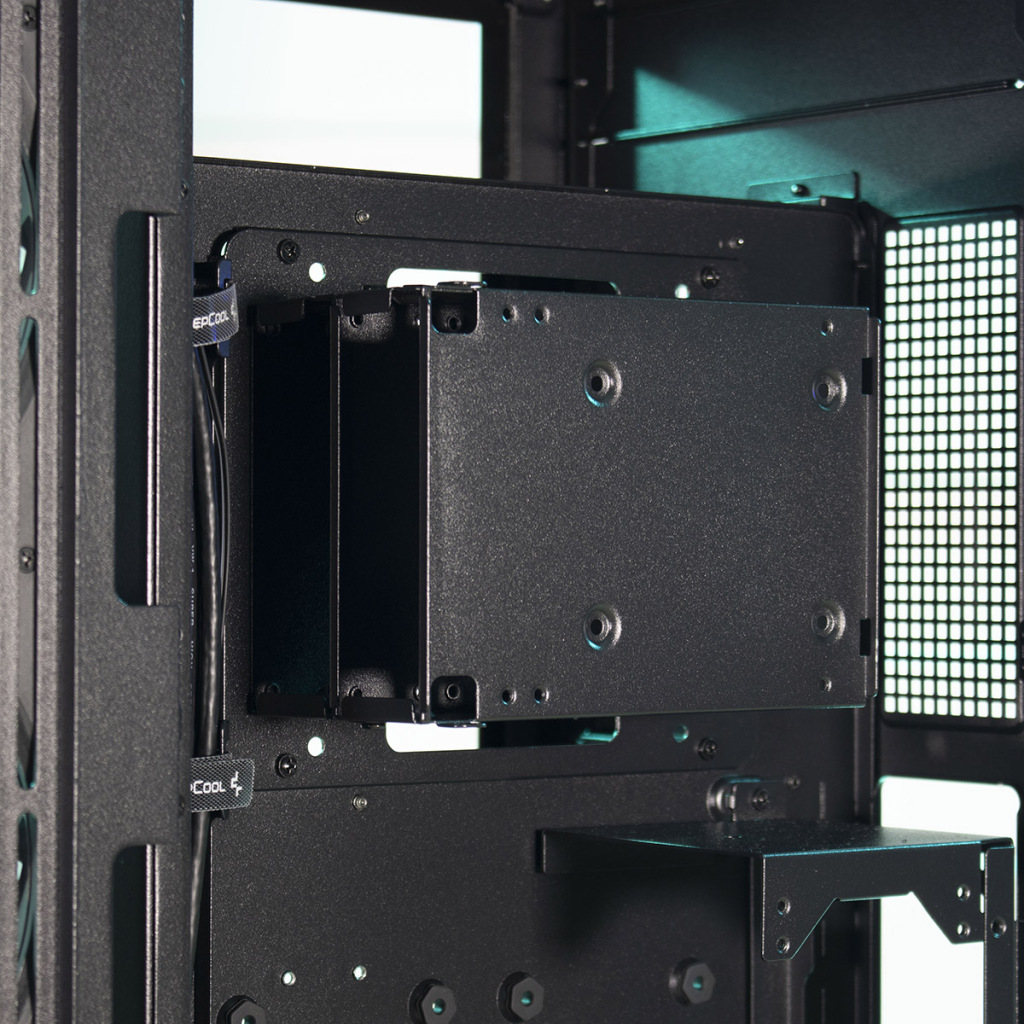

Ensuite, en arrière de l’emplacement réservé au dos de la carte mère et de la backplate, le DeepCool CH780 a un plateau amovible (4 vis assurent sa fixation) sur lequel est fixée une cage à disques durs. Cette cage à disques est bien sûr amovible pour faciliter l’installation des disques durs.

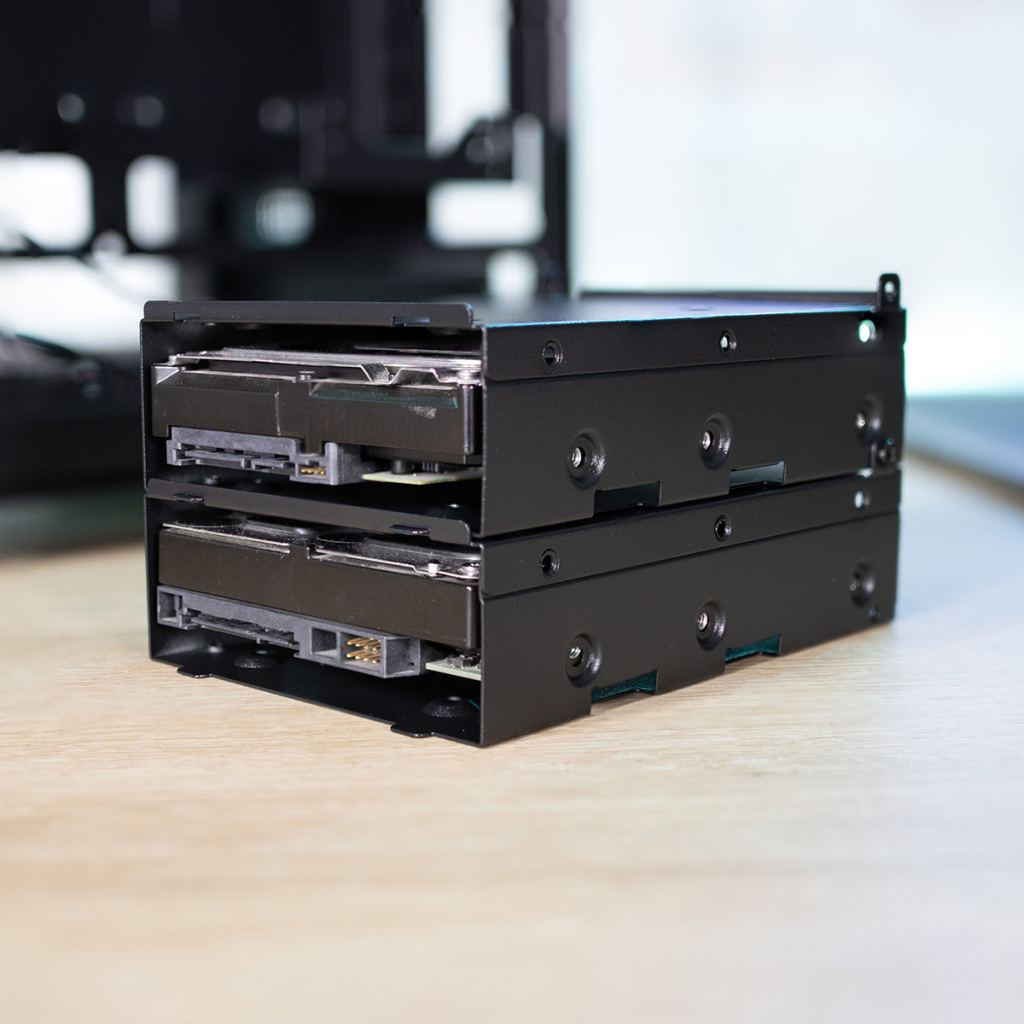

Entièrement en acier, elle pourra recevoir deux disques durs au format 3,5″ et un disque 2,5″ au-dessus du disque supérieur. Leur fixation se fait par de simples vis, et nous le voyons, il n’y a pas de rondelles antivibration.

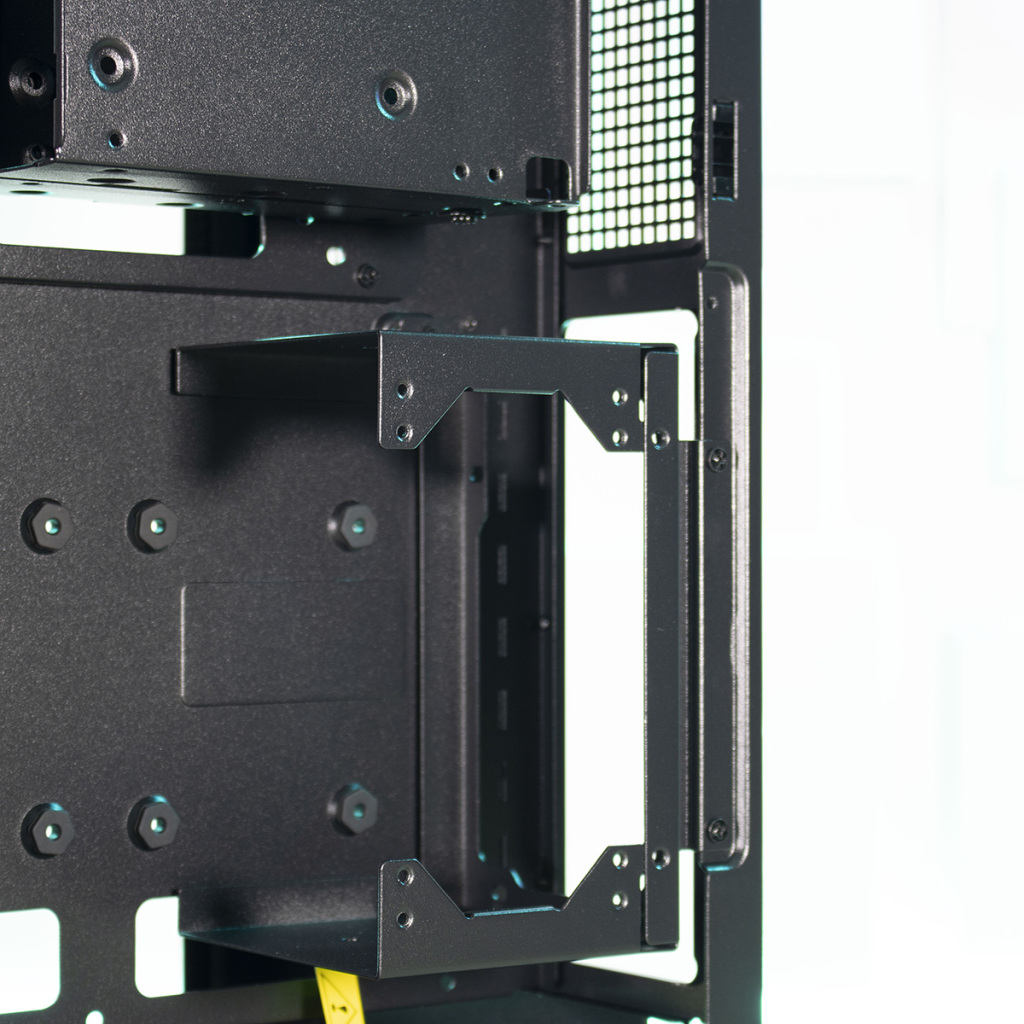

En dessous, le DeepCool CH780 a un support à alimentation. Celui-ci est fixé au châssis par quatre vis. Entièrement en acier, il pourra recevoir des alimentations au format ATX d’une longueur maximale de 180 mm. Ce support est en retrait par rapport à la paroi arrière et on pourra avoir un peu de mal à brancher le cordon d’alimentation par manque de visibilité.

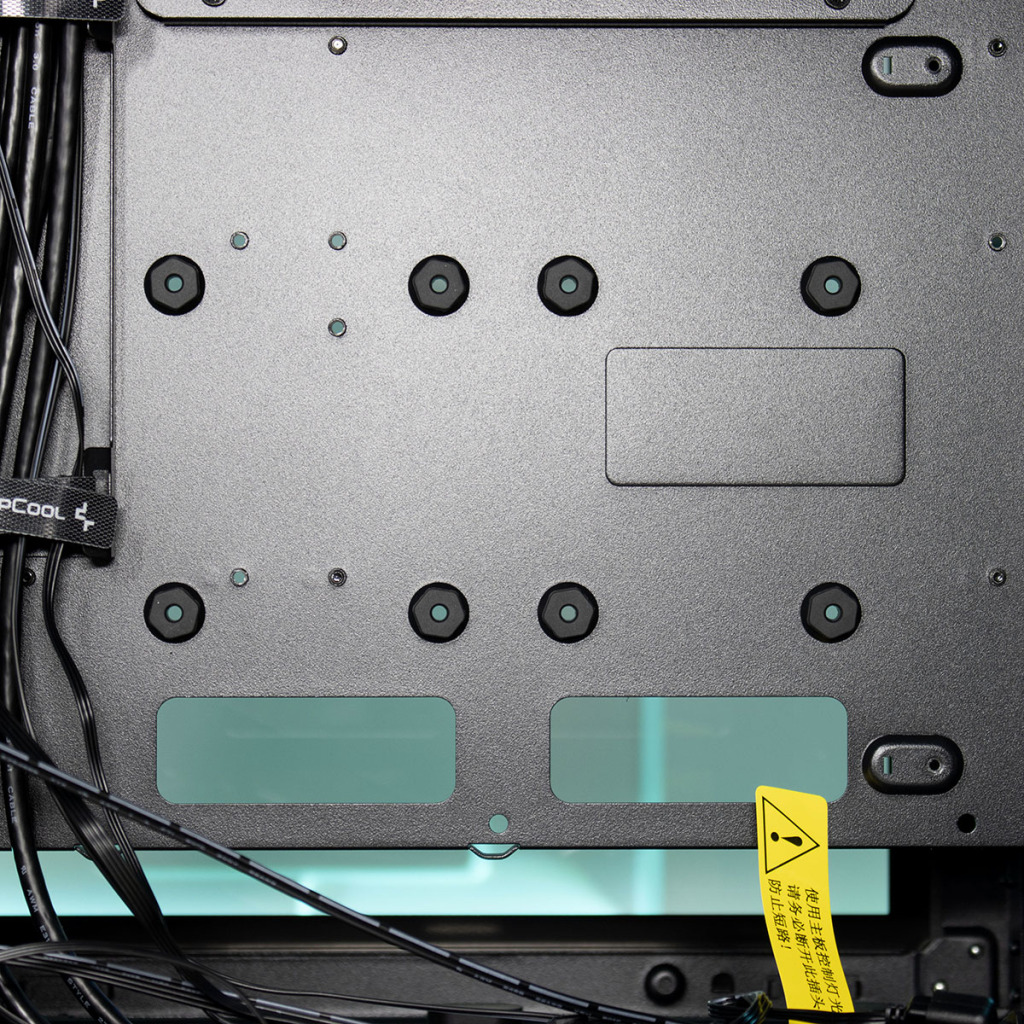

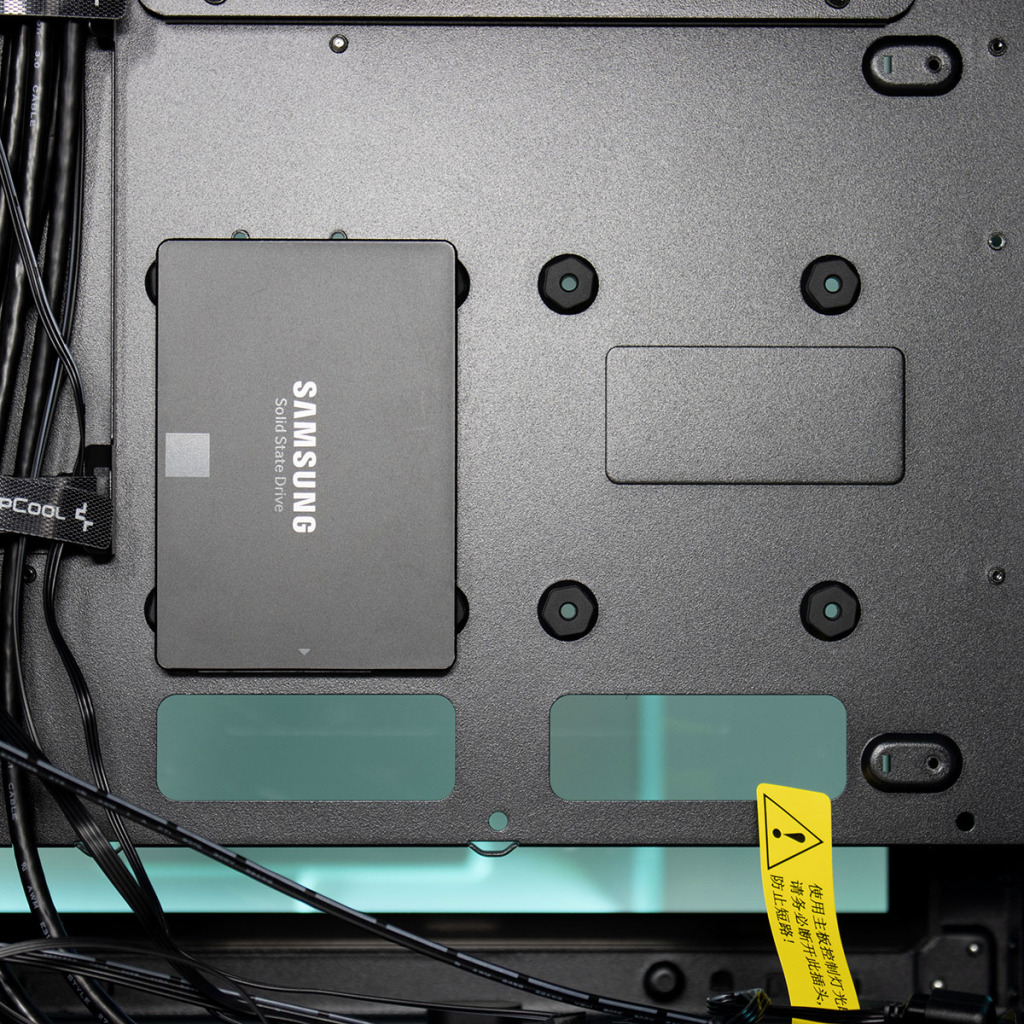

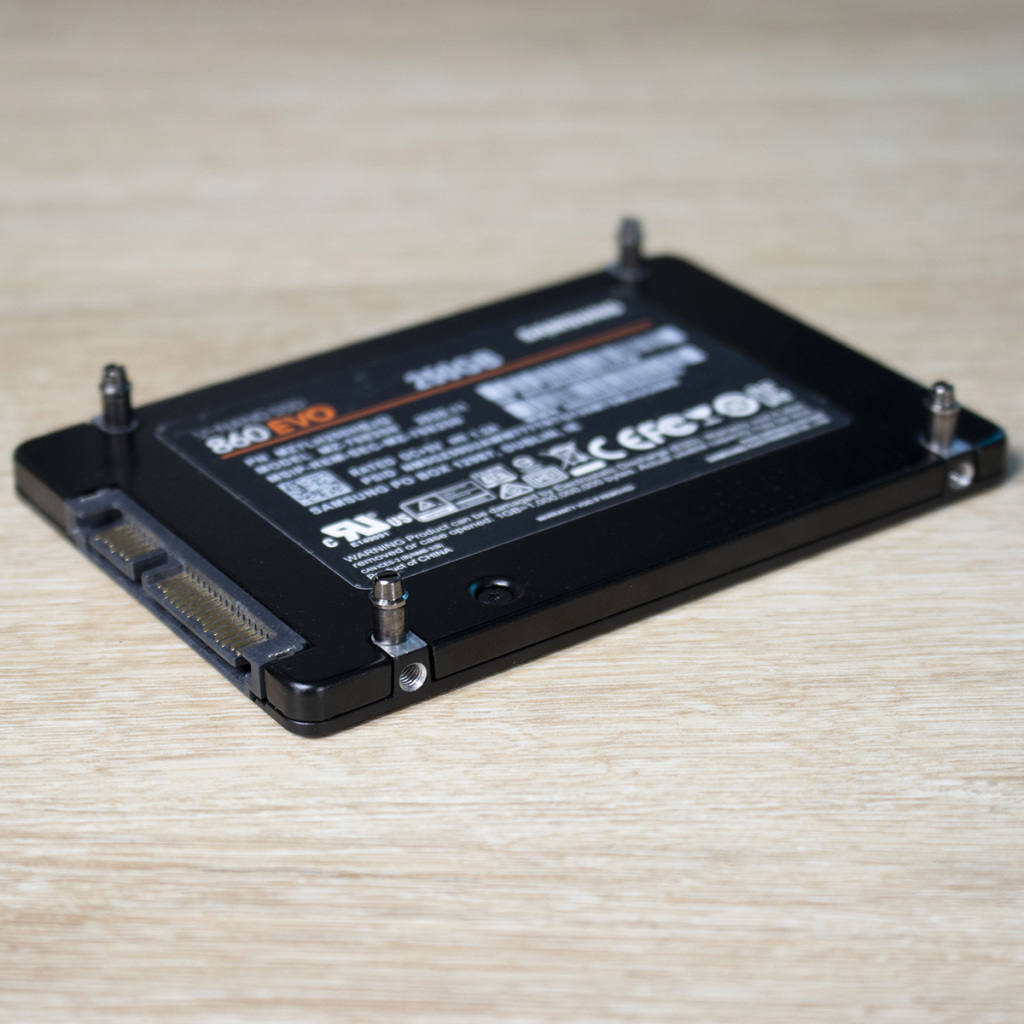

En dessous de ce support d’alimentation, nous avons deux emplacements pour disques durs au format 2,5″. Ceux-ci viennent se placer au niveau de rondelles en caoutchouc antivibrations préinstallées. Attention, l’installation d’une alimentation au format ATX condamne les deux emplacements pour disques durs puisqu’elle vient se plaquer contre la paroi. Pour qu’il y ait un emplacement de disque disponible, il faut une alimentation d’une longueur de 120 mm maximum. Dans ce cas, pourquoi ne pas en avoir prévu qu’un seul ?
Ces disques se fixent aux rondelles en caoutchouc grâce à quatre petites vis à installer à chaque coin.

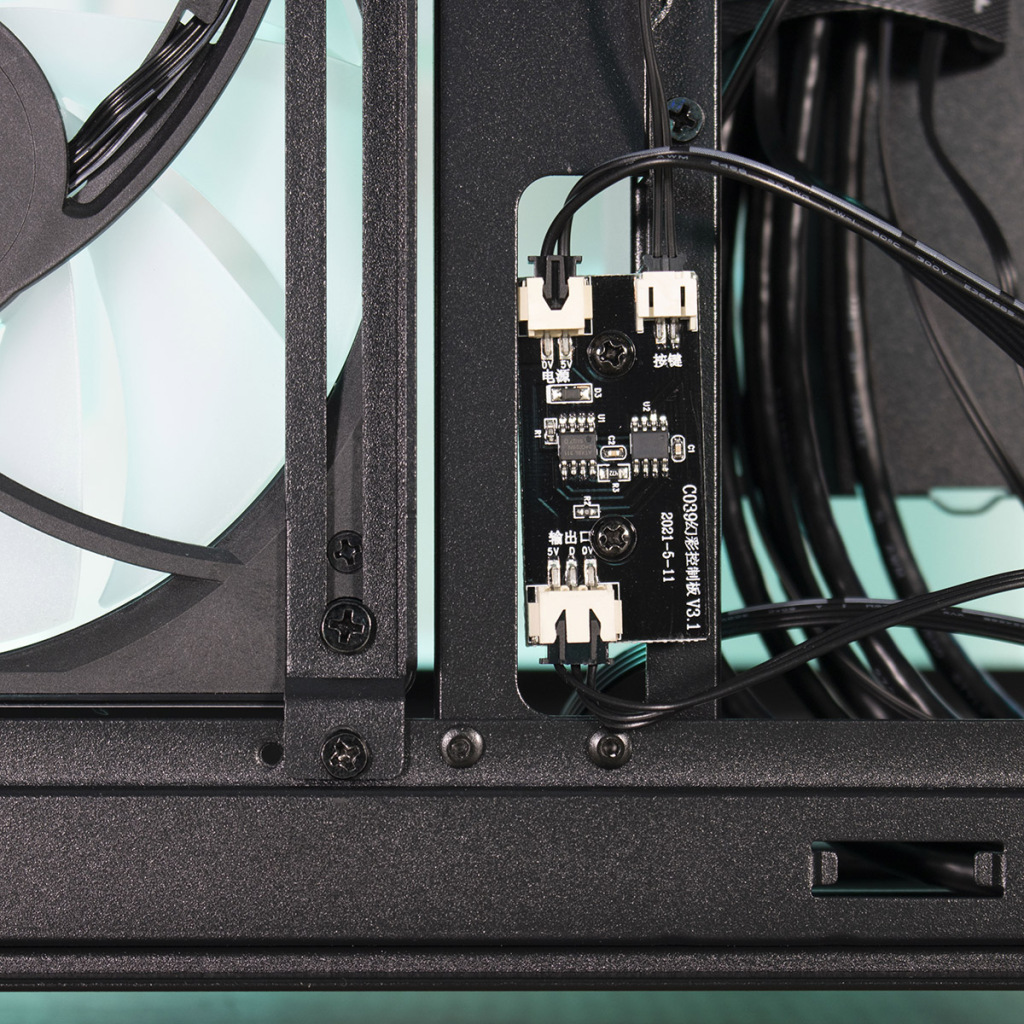

Enfin, tout en bas du DeepCool CH780, nous avons un petit HUB permettant la gestion de l’éclairage des ventilateurs par le bouton situé sur le panneau supérieur. Ce petit HUB est alimenté en SATA.

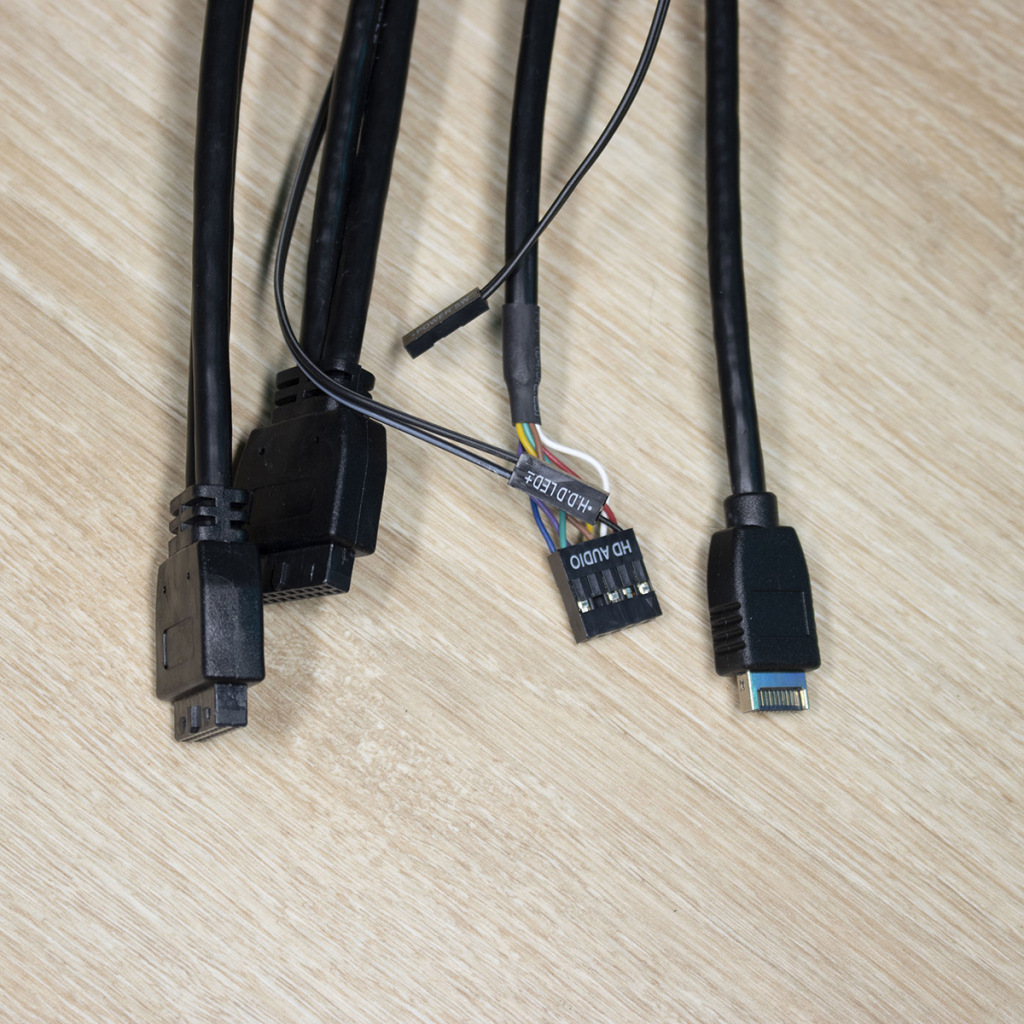

Les branchements du DeepCool CH780 incluent :
- Deux prises USB-A,
- Une prise HDD LED,
- Une prise pour le bouton d’alimentation,
- Une prise Audio,
- Une prise USB-C.

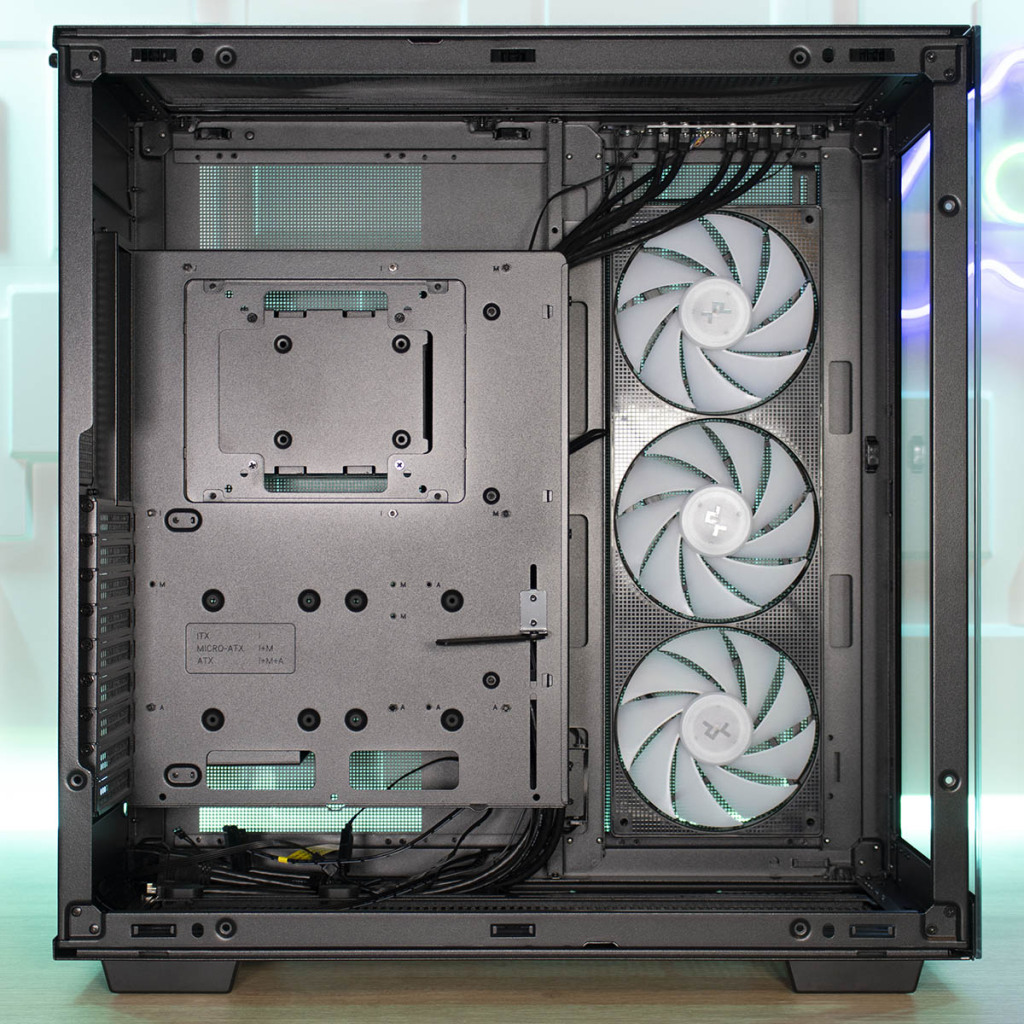

Nous voici maintenant dans la chambre principale du DeepCool CH780. Pour rappel, le boîtier mesure 528 x 250 x 551 mm et fait partie des boîtiers au format ATX+. Le plateau de la carte mère est avancé pour permettre la conception d’une chambre secondaire de 90 mm de profondeur. Ce décalage ne permettra donc pas l’installation de ventirads de plus de 132 mm.
Le boîtier pourra recevoir des cartes mères au format Mini-ITX/M-ATX/ATX/E-ATX et des cartes graphiques de 480 mm maximum. À droite de ce plateau, la marque a installé un ensemble de trois ventilateurs, mais l’utilisateur aura tout le loisir d’y installer du matériel pour un watercooling custom par exemple puisqu’il disposera d’une profondeur conséquente de 160 mm avant de toucher la carte graphique, montée à la verticale.

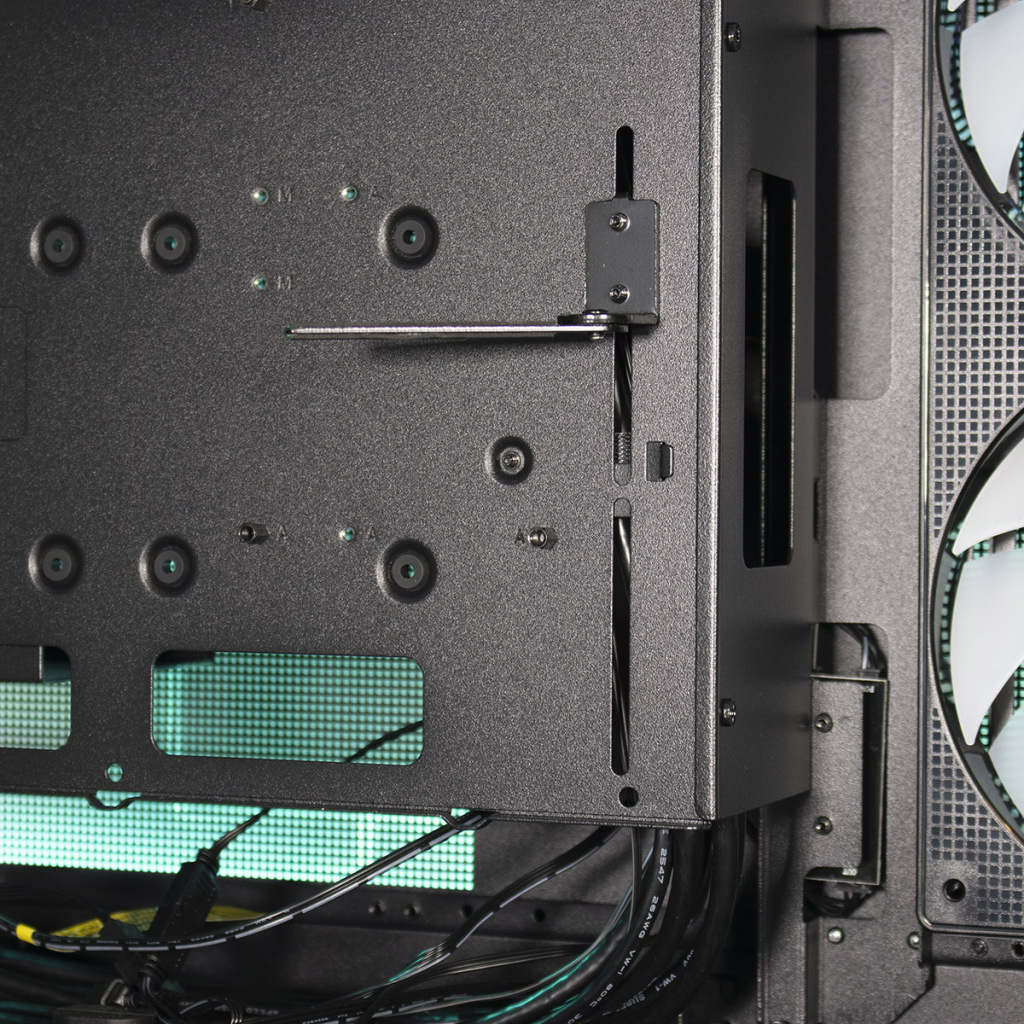

Le plateau de la carte mère est équipé d’un support de carte graphique que nous connaissons bien puisque présent depuis un moment dans les boîtiers de la marque. Ce support est extrêmement simple, il est constitué d’une équerre et d’une plaque mobilisable horizontalement venant soutenir le GPU. Entièrement en acier, ce support est fixé au châssis par deux vis et peut se régler verticalement.

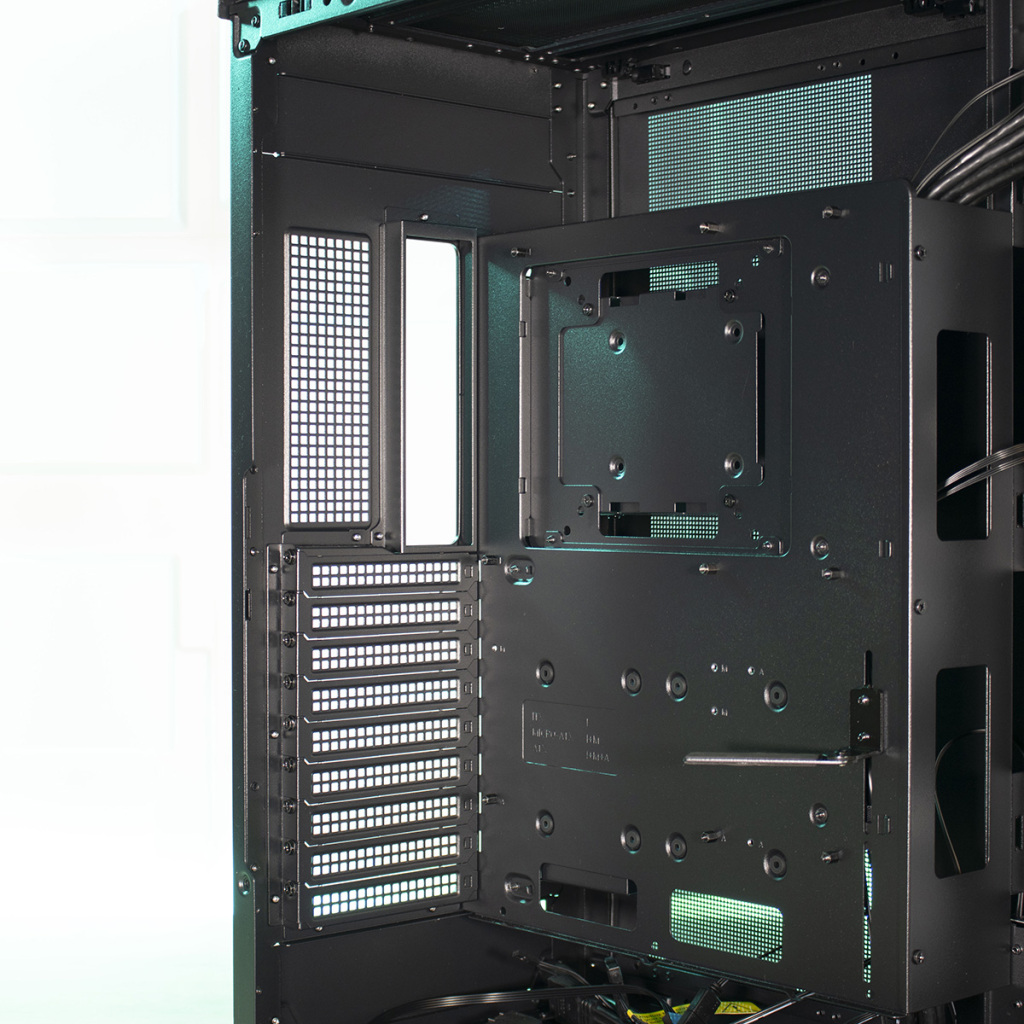

En arrière du DeepCool CH780, nous retrouvons l’emplacement du panneau des E/S de la carte mère ainsi que les neuf emplacements d’extension.

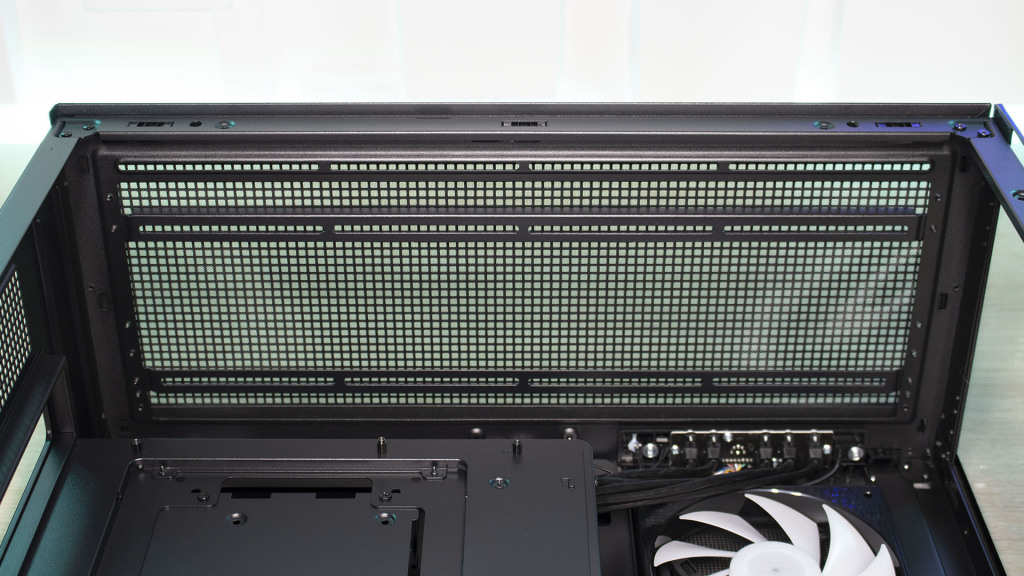

En haut, nous avons l’emplacement pour ventilateurs/radiateurs. Il sera possible d’installer des ventilateurs de 120 mm x 3 / 140 mm x 3 / 180 mm x 2 / 200mm x 2 ou un radiateur de 420 mm maximum. Ici, l’utilisateur a une hauteur très confortable de 100 mm avant que les composants ne touchent le haut de la carte mère.
En bas, l’espace alloué à l’installation de ventilateurs de 120 mm x 3 / 140 mm x 3 / 180 mm x 2 / 200mm x 2 ou un radiateur de 420 mm maximum est aussi très appréciable puisqu’il y a une hauteur de 110 mm avant de toucher le bord inférieur de la carte mère !

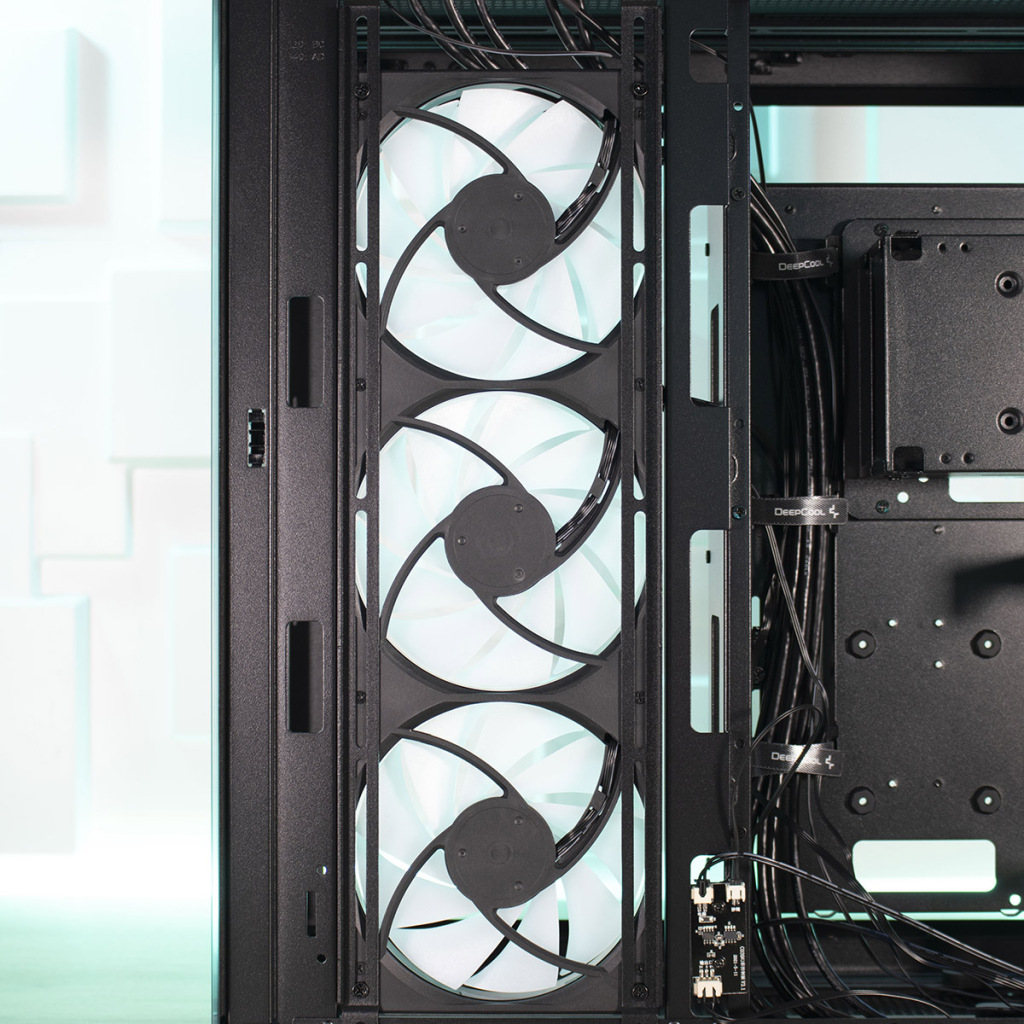

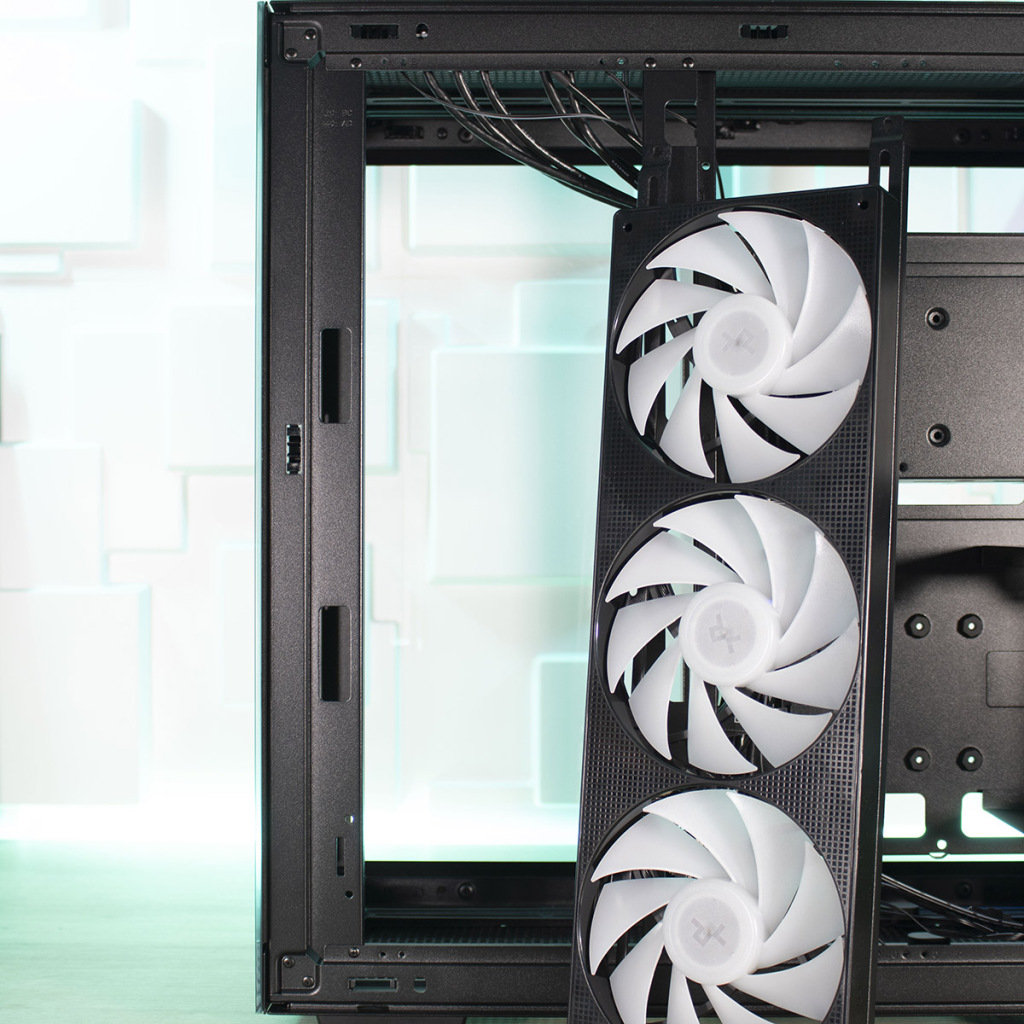

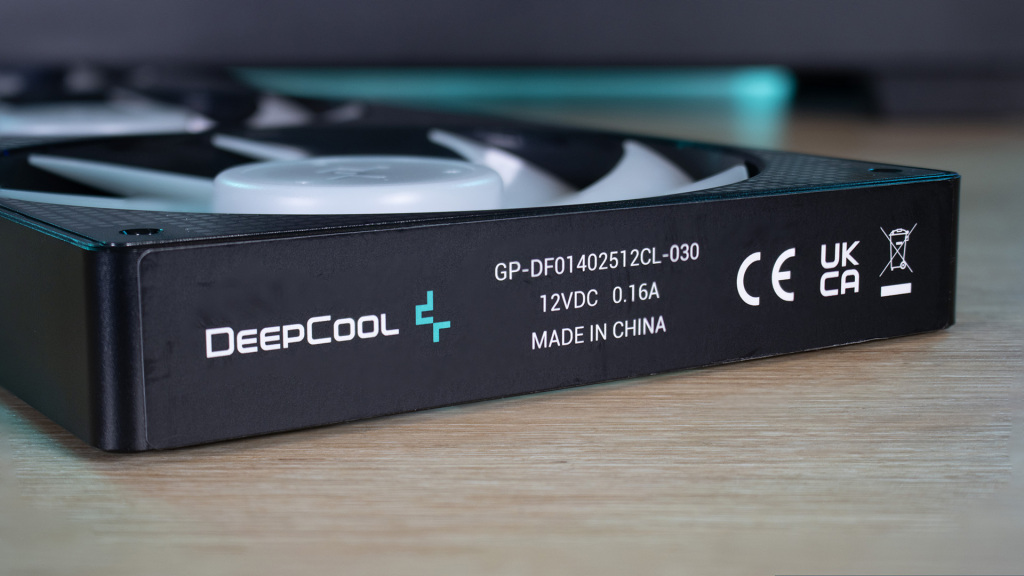

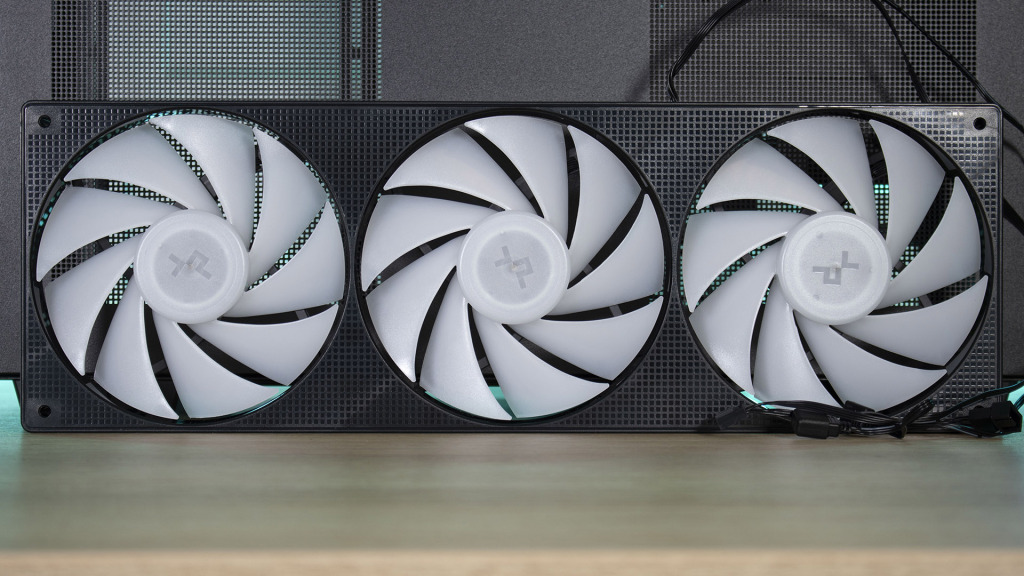

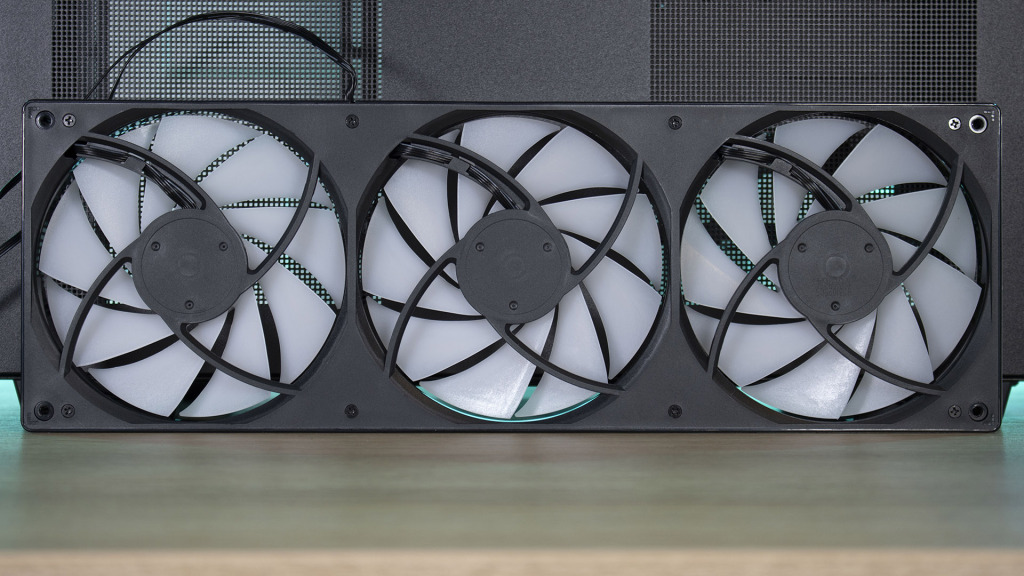

Voici les ventilateurs de 140 mm fournis avec le DeepCool CH780. Ceux-ci sont intégrés dans un boîtier (et donc indissociables) qui apporte un ajout esthétique à l’ensemble. L’autre intérêt est qu’ils ne nécessitent qu’un jeu de câbles (ARGB et 4 Pins). La référence notée sur le côté du cadre ne renvoie malheureusement à aucun ventilateur répertorié par la marque. Nous ne pouvons donc pas donner de caractéristiques de fonctionnement.
Montage dans le DeepCool CH780
Pour faire notre test, nous avons donc équipé le DeepCool CH780 de la configuration suivante :
- ASUS ROG Strix B550-F Gaming
- AMD Ryzen 5 5600X
- 16 Go HyperX Fury 3200 MHZ DDR4
- AMD RX 6750 XT
- Fractal Design ion+ 860P
be quiet! Dark Rock 4AIO be quiet! Pure Loop 360- SSD Samsung 970 EVO NVMe M.2 250 Go

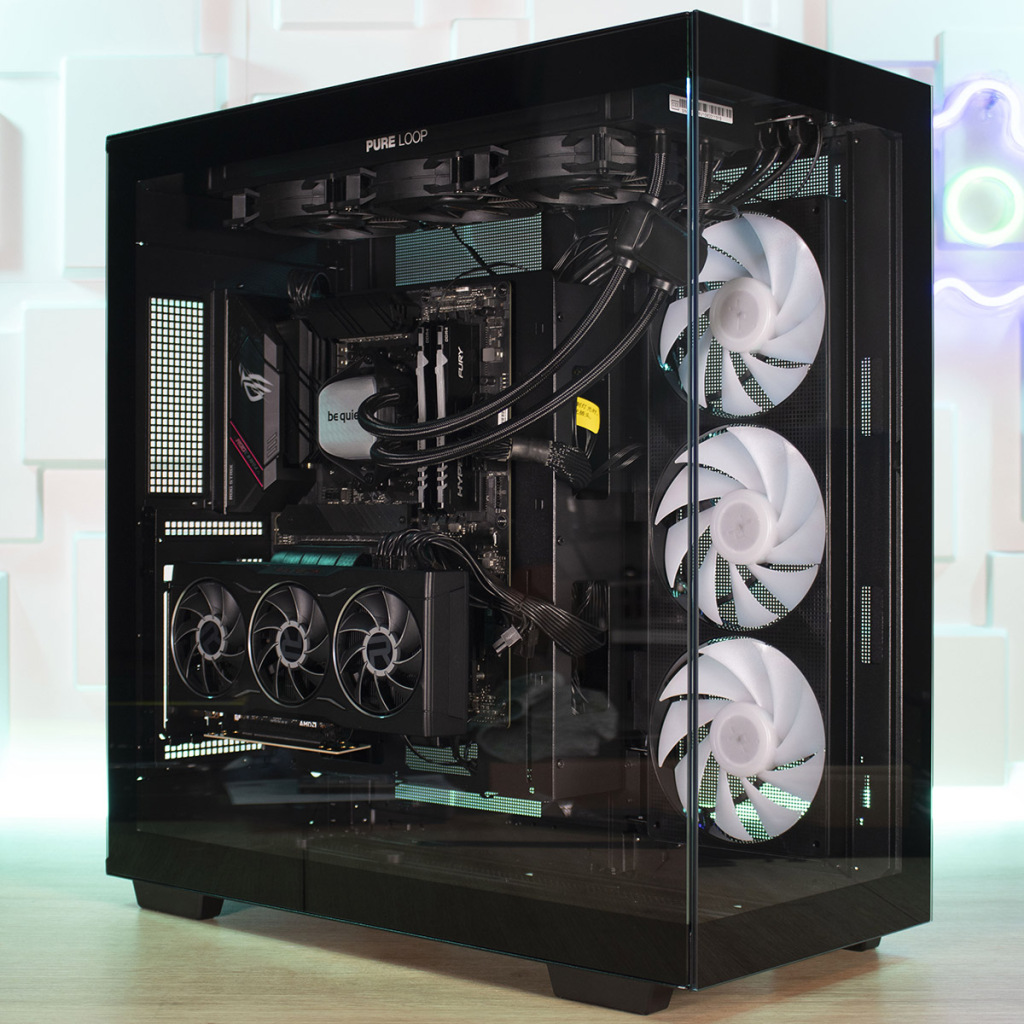

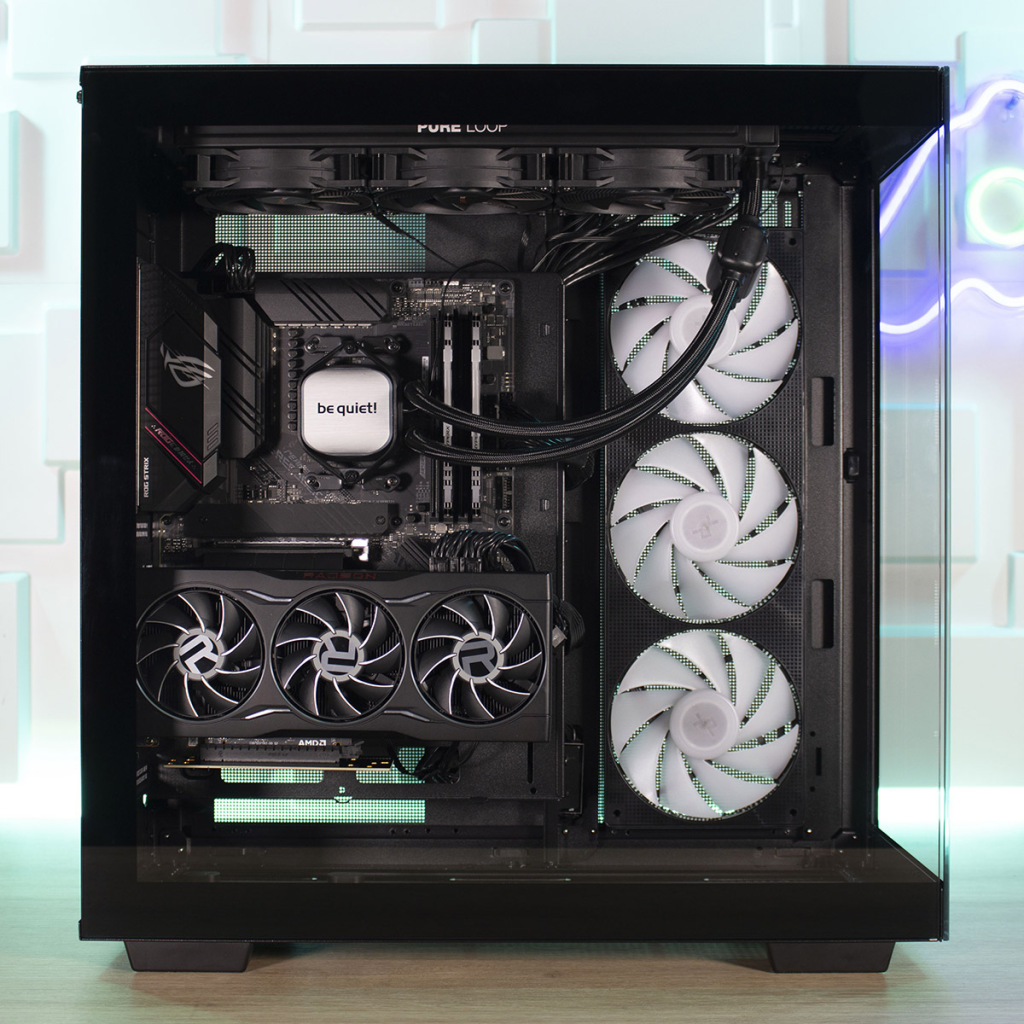

Le montage de notre configuration test s’est passé sans soucis excepté l’impossibilité de loger notre be quiet! Dark Rock 4 par manque de place. Notre ventirad faisant 160 mm de hauteur, il lui manquait 28 mm pour se sentir à l’aise. Attention donc avant d’acheter le DeepCool CH780 à bien vérifier la compatibilité des composants !
Idem pour la carte graphique ! L’avancée du plateau est telle qu’il est quasiment impossible de placer un GPU custom à l’horizontale. Nous avons testé avec notre AMD RX 6750 XT, qui fait 110 mm de hauteur, et il ne restait que 12 mm entre le haut de la carte et la paroi en verre trempé. L’ajout des câbles rendait impossible la fermeture du boîtier. Heureusement, DeepCool prévoit un Riser et un support arrière (emplacements d’extensions) dans le bundle de son CH780. L’installation de ce Riser est facile, mais le décroché fait dans le châssis pour le tournevis n’est pas assez prononcé et il faudra visser/dévisser de biais.

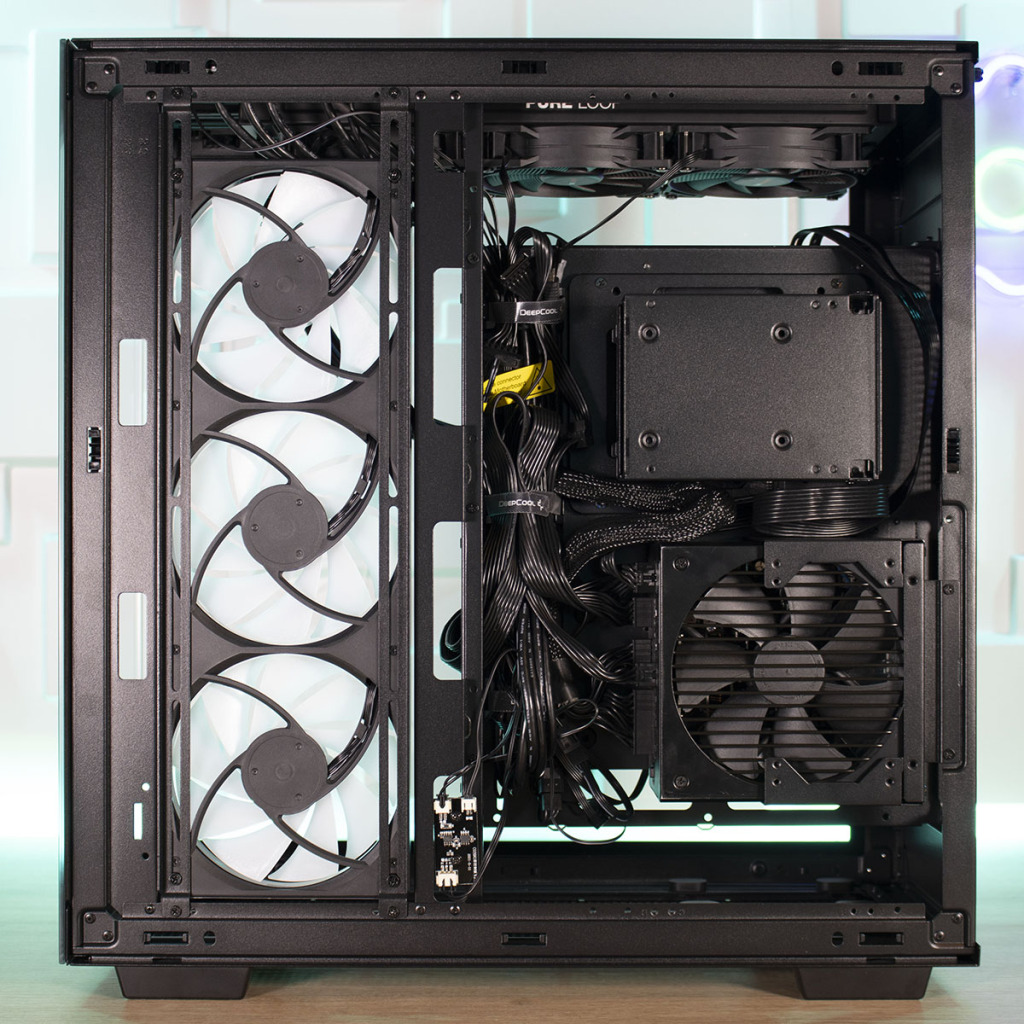

En arrière, il y a de la place ! Les 90 mm de profondeur suffisent amplement à organiser un câblage complet et propre. Les trois serre câbles velcro sont idéalement positionnés.
Démonstration du DeepCool CH780

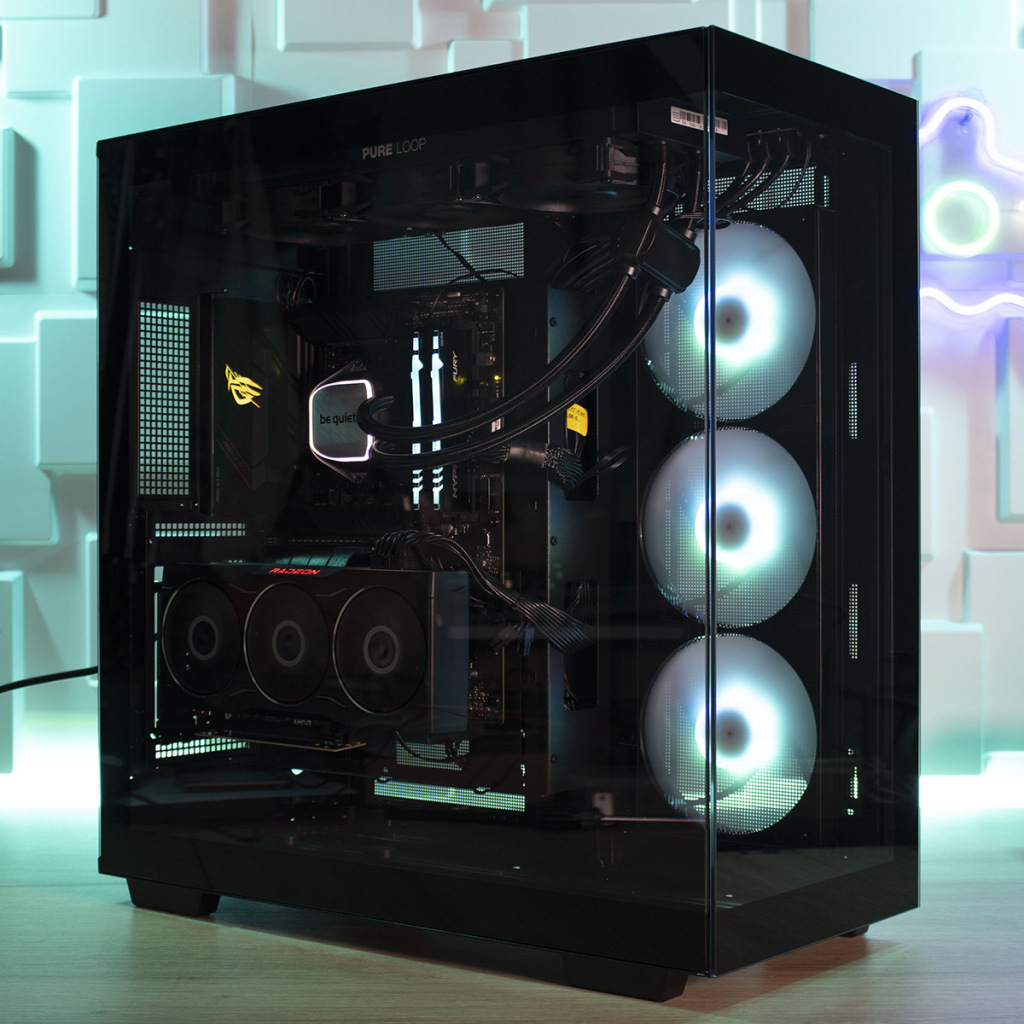

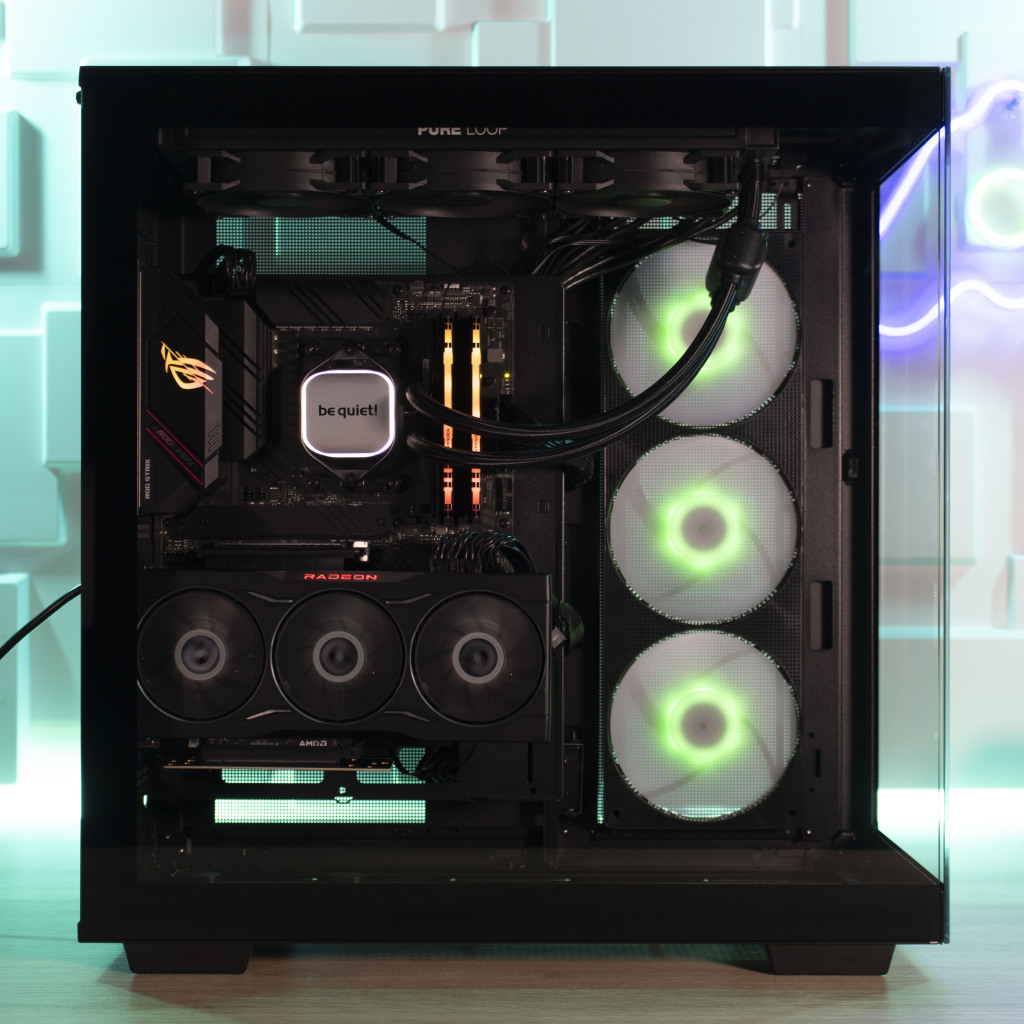

Voici le DeepCool CH780 tous feux allumés ! Aux fans de RGB qui pétille ou qui éblouit, passez votre chemin… Les trois ventilateurs fournis ont des LED situées au niveau de chaque moyeu et leur éclat est contenu. Ils conviendront aux utilisateurs qui souhaitent une configuration discrète et un éclairage minimal.
Méthodologie de test et résultats
Dans un premier temps, nous avons effectué des tests de notre configuration en dehors d’un boîtier pour obtenir des valeurs réelles sans interférence avec la circulation de l’air liée au fonctionnement de ventilateurs préinstallés. À une température de 19° dans la pièce et en charge, le CPU est monté à 79° et le GPU à 73°.
Nous avons ensuite mis en place ce protocole, à savoir :
- La configuration citée ci-avant (boîtier fermé),
- Burn CPU : OCCT sur l’ensemble des threads sous Cpu Linpak 2019 pendant 30 min,
- Burn GPU : Fire Strike Stress Test (3DMark) avec 20 passes pour chauffer la carte graphique,
- CrystalDiskMark 8.0.0 pour mesurer la température du SSD en charge,
- Rise of the Tomb Raider : 30 minutes de jeu,
- La carte graphique toujours en mode auto,
- Meterk MK09 placé à 50 cm du boîtier pour mesurer le niveau sonore,
- Les mesures sont réalisées en 2 situations : au repos et en charge.
Températures dans le DeepCool CH780
Suite aux différents tests réalisés, les résultats obtenus sont donc les suivants :

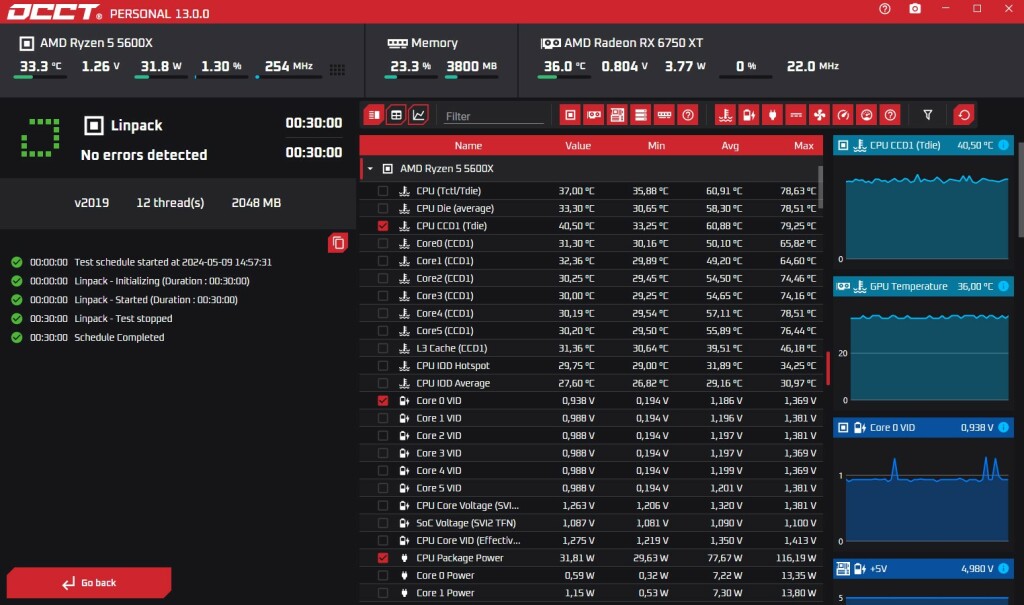

Au niveau des températures, avec la vitesse de ventilation réglée en auto et une température ambiante de 19 °C, le CPU reste aux alentours de 35°C au repos. Une fois sollicité sous OCCT, le processeur affiche une température maximale de 78°C. En jeu le Ryzen 5 5600X monte à 55°C.

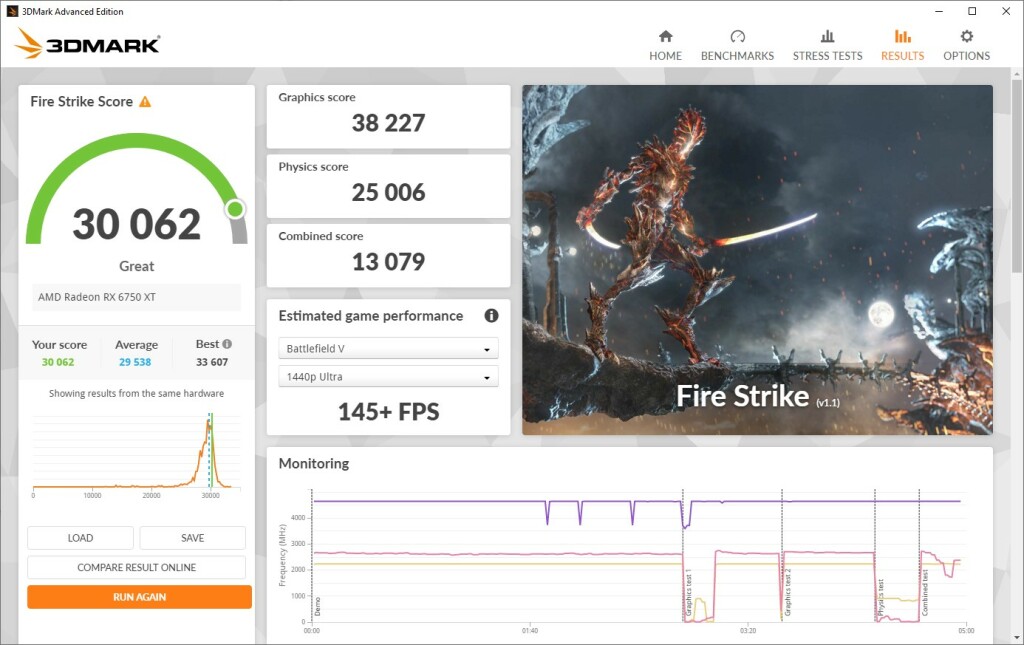

Au repos, la RX 6750 XT, avec son mode semi-passif, tourne à 33°C. Après 20 passes de stress test Firestrike, la température de celle-ci atteint les 75°C. En jeu, la carte ne dépasse pas 57°C après 30 minutes dans Rise of the Tomb Raider.

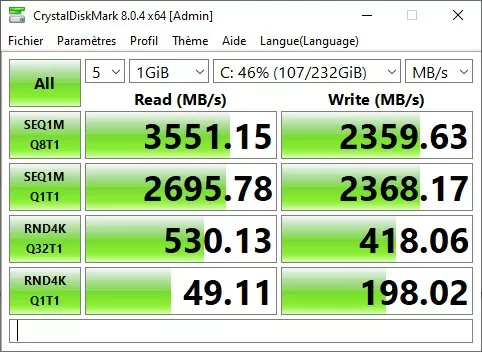

Le SSD affiche 34°C au repos, et 47°C après un test CrystalDiskMark.
L’impossibilité d’installer notre ventirad habituel par manque de place rend les résultats incomparables avec les tests effectués hors boîtier. Cependant, l’AIO maintient notre processeur à une température plutôt basse avec seulement 78° en charge. Au repos, nous n’avons que 35°.
La carte graphique est de deux degrés supérieurs au test hors boîtier en charge (avec un petit 33° au repos). Cependant, le DeepCool a été testé sans ventilateur en extraction (exceptés ceux de l’AIO chargés d’évacuer la chaleur générée par le processeur via le radiateur). L’ajout d’un ventilateur en arrière du boîtier devrait favoriser la baisse des températures globales
Le SSD est dans une fourchette de températures de fonctionnement sécurisante.
Niveaux sonores du DeepCool CH780
PS : Ces résultats peuvent varier selon la configuration.
Pour les mesures de bruit, nous avons donc placé notre Meterk MK09 à 50 cm du boîtier. Au repos, avec la ventilation en mode auto comme indiqué ci-avant le DeepCool CH780 monte à 35.6 dB(A) dans une pièce à vivre classique. En jeu, le niveau monte à 40.3 dB(A) et à 100 % de charge (12 v), le niveau grimpe à 46.1 dB(A).
Les nuisances sonores du DeepCool CH780 sont contenues. Le système au repos ne développe que 35.6 dB(A) et seul un petit soufflement se fera entendre. Les oreilles les plus sensibles peuvent se rassurer, car en jeu, le volume sonore ne dépasse que très légèrement les 40 dB(A), ce qui correspond à un environnement calme de type chambre à coucher ou bureau calme. C’est seulement en charge que les choses se gâtent, mais comme nous le précisons souvent, ce sont des situations particulières observables en dehors d’une utilisation habituelle. De plus, les trois ventilateurs de l’AIO doivent activement participer à ces nuisances comparativement au ventilateur de notre ventirad habituel.
Conclusion : Notre avis sur le DeepCool CH780
Le DeepCool CH780 est un boîtier hors norme ! Il fait partie des produits dont la conception sort de l'ordinaire grâce à une construction ultra sécurisée, des dimensions usuelles pour un boîtier ATX+, mais avec une chambre secondaire à la profondeur confortable et de nombreux emplacements conçus pour le refroidissement liquide. Le design du DeepCool CH780 n'est pas très original et il nous fera penser à un très gros NZXT H6 Flow. Cependant, son allure générale et sa taille imposante lui confèrent une certaine élégance. Les parois en verre trempé font leur job et permettent de visualiser l'intégralité de son système en un coup d'œil. Ce DeepCool CH780 va impressionner d'avantage par sa conception. Nous nous sommes étonnés à plusieurs reprises à devoir ôter les vis qui maintiennent les différents parties (paroi inférieure, supérieure et parois en verre trempé). Le boîtier est ultra sécurisé et les accidents (chute de paroi par exemple) ne s'envisagent pas. Attention cependant, à bien organiser le montage du système sans oubli sous peine d'avoir à redémonter l'ensemble. La barre de transport est un plus qui démontre que la marque à prit soin d'élaborer son boîtier en envisageant toute situation périlleuse. Avec une clearance de 132 mm entre le CPU et la paroi, le message est clair : ce boîtier est conçu pour accueillir un refroidissement liquide tout-en-un (AIO) ou un watercooling custom. Les configurations ITX avec des ventirads top-flow ne sont pas envisageables dans un tel paquebot. En effet, le DeepCool est un choix judicieux à celui qui voudra se lancer dans un watercooling custom. Les trois emplacements pour radiateur de 420 mm maximum permettront d'envisager de nombreuses possibilités avec plusieurs boucles de refroidissement par exemple (CPU et GPU séparément) et l'utilisation d'une distroplate de taille conséquente. De plus, en imposant l'installation de la carte graphique à la verticale, le DeepCool CH780 met en valeur la beauté des refroidisseurs de cartes graphiques customs, de plus en plus sophistiqués. Cette orientation verticale devient ainsi un atout esthétique, permettant d'admirer ces pièces maîtresses du système. Bien que certains puissent percevoir les caractéristiques du boîtier DeepCool CH780 comme des contraintes, les ingénieurs de DeepCool et d'autres enthousiastes y voient plutôt une opportunité unique. À 200 euros, le DeepCool peut paraître un peu cher, mais il n'est pas un boîtier "standard". Lorsqu'on envisage l'acquisition d'un boîtier aux dimensions hors du commun comme celui-ci, il est crucial de saisir pleinement sa philosophie de conception. Le DeepCool CH780, avec sa conception panoramique en verre trempé, transforme votre PC en œuvre d'art, encourageant une créativité esthétique et performante. Pour ses capacités généreuses en possibilités de refroidissement liquide et sa conception ultra sécurisée, nous lui attribuons notre badge "Recommandé".
