Une GeForce RTX 5090 montée à la verticale a laissé une mauvaise surprise au démontage : l’isolant d’un câble riser PCIe a fondu au contact direct de la backplate. La carte, une ASUS TUF, ne semble pas avoir subi de dégâts électriques, mais le plastique est resté collé au dos du GPU.
PCIe riser : un câble collé à la backplate d’une RTX 5090
Le cas a été remonté sur Reddit. Le propriétaire a ensuite précisé que seuls l’isolant et la gaine avaient été touchés, pas les conducteurs eux-mêmes.
Le câble avait été routé en contact direct avec la backplate. À l’ouverture du boîtier pour un nettoyage, il a fallu le décoller de la carte, avec des résidus de plastique fondu laissés sur le GPU.
Chaleur, puissance et qualité du câble
Un slot PCIe x16 peut fournir jusqu’à 75 W, le reste de l’alimentation de la carte graphique passant par le connecteur externe. Dans ce cas précis, plusieurs utilisateurs ont rappelé que les fils touchés n’étaient pas ceux des broches d’alimentation principales, ce qui est cohérent : seules les premières broches transportent le 12 V.
Une backplate de carte graphique n’atteint normalement pas des températures suffisantes pour faire fondre un isolant de bonne qualité. Elle peut toutefois devenir très chaude sur des modèles très gourmands, selon le design du refroidissement, l’implantation du PCB, la présence éventuelle de mémoire des deux côtés ou encore le placement des pads thermiques.
La GeForce RTX 5090 est donnée pour 575 W. Sous charge prolongée, elle injecte beaucoup de chaleur dans la carte et son environnement immédiat. Le contact direct avec un riser supprime en plus une partie du flux d’air autour de la gaine, ce qui l’expose en continu à cette chaleur.
Les montages verticaux demandent plus de marge

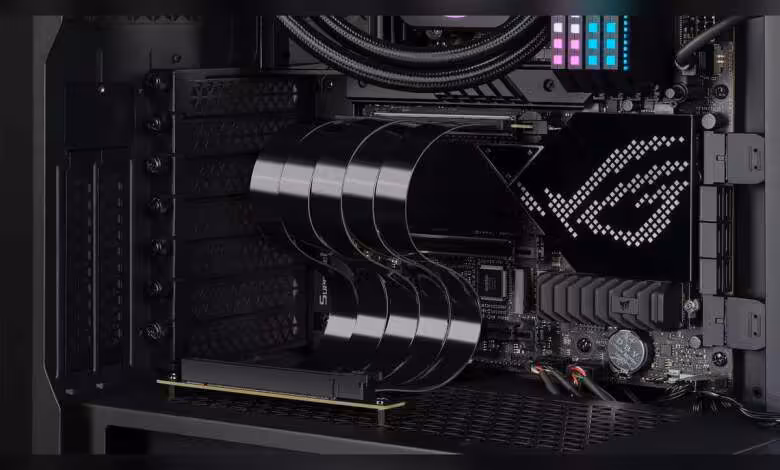

Des exemples de montage chez AORUS, Lian Li, Corsair et Thermaltake montrent tous le même principe : le riser ne doit pas toucher la carte, et idéalement le GPU doit être écarté au maximum du câble. Le problème devient plus difficile à gérer avec les cartes quad-slot dans des boîtiers fermés.
Pour limiter ce genre de mauvaise surprise, l’important reste de laisser un vrai dégagement autour du GPU, comme le montrent les solutions de support vertical EK-Loop EVO pensées pour éviter tout contact direct avec le riser.
Le point le plus gênant ici n’est pas uniquement la température de la backplate, mais l’association entre une carte très dissipative, un espace réduit et un câble dont la tenue thermique semble insuffisante. Sur ce type de configuration, la marge mécanique autour du GPU compte autant que la qualité du riser.
Source : VideoCardz
