Les déséquilibres électriques du connecteur 16 broches peuvent désormais être suivis pendant une partie ou un stress test. Un plugin communautaire remonte directement les mesures détaillées du WireView Pro II dans l’overlay de RivaTuner.

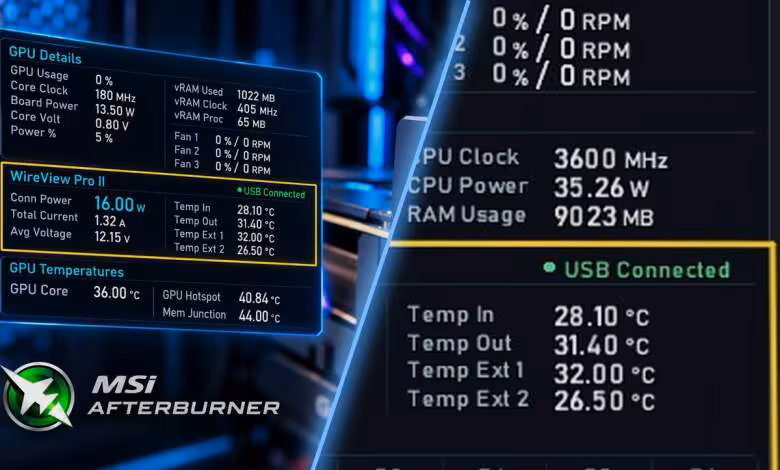

MSI Afterburner récupère 28 mesures du WireView Pro II
Développé par l’utilisateur Reddit VolterMort, ce plugin open source communique en USB avec le Thermal Grizzly WireView Pro II. Il expose 28 capteurs dans MSI Afterburner et RivaTuner Statistics Server (RTSS), sans imposer une autre application de surveillance en arrière-plan.

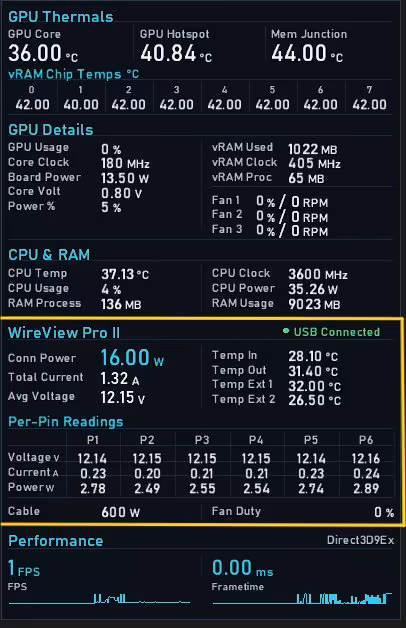

Les relevés couvrent la consommation totale du connecteur, son intensité et sa tension moyenne. Surtout, la tension, le courant et la puissance sont disponibles séparément pour chacune des six broches 12 V, ce qui facilite l’identification d’une répartition anormale de la charge.
Le plugin affiche également les températures interne et externe, le taux de fonctionnement du ventilateur, la puissance nominale du câble et l’état de connexion de l’appareil. Le matériel est interrogé environ une fois par seconde.
Un suivi précis du connecteur 12V-2×6
L’outil arrive dans un contexte toujours sensible. Des cas de connecteurs 16 broches endommagés ont touché les GeForce RTX 4090 équipées du 12VHPWR, puis des GeForce RTX 5090 malgré l’adoption de la révision 12V-2×6, conçue pour corriger les faiblesses du standard initial.
Le phénomène ne concerne pas uniquement NVIDIA. Des incidents ont aussi été rapportés sur les ASRock Radeon RX 9070 XT Taichi OC et Sapphire Radeon RX 9070 XT NITRO+, deux cartes RDNA 4 utilisant une alimentation 16 broches.

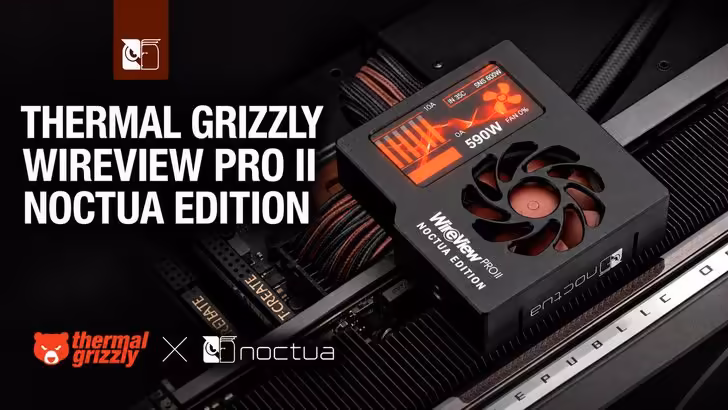

La gamme WireView de Thermal Grizzly sert précisément à repérer les irrégularités électriques, notamment les écarts de courant entre les broches. La déclinaison WireView Pro II Noctua Edition complète ces fonctions par un refroidissement amélioré.
Une interface de lecture, pas une protection supplémentaire
Le plugin ne protège pas automatiquement le connecteur contre la surchauffe. Il ne modifie ni la limite de puissance du GPU ni les seuils de sécurité du WireView Pro II, dont les mécanismes de protection continuent de fonctionner indépendamment.
Une fonction Pause/Resume USB permet de libérer la liaison afin de passer au logiciel officiel de Thermal Grizzly sans redémarrer Afterburner. Cette possibilité évite les conflits d’accès au périphérique lors d’un diagnostic plus poussé.
Compatibilité encore limitée aux configurations testées
VolterMort a validé son développement sous Windows 11 Pro, avec MSI Afterburner 4.6.7 Beta 2 et un WireView Pro II Black Reversed sous firmware v05. Le fonctionnement avec d’autres versions ou variantes matérielles reste à confirmer.
Distribué gratuitement sous licence MIT, le projet fournit son code source et une DLL prête à l’emploi sur GitHub. Il suffit de placer celle-ci dans le dossier des plugins de monitoring d’Afterburner, puis d’activer les capteurs souhaités dans les paramètres de surveillance.
L’intérêt principal tient moins au nombre de valeurs affichées qu’à leur disponibilité en charge réelle. La lecture individuelle des six broches dans RTSS peut révéler un déséquilibre lors d’une séquence de jeu précise, là où une puissance totale apparemment normale masquerait le problème.
Source : Wccftech
