Masterframe 700 : Montage et détails – 2

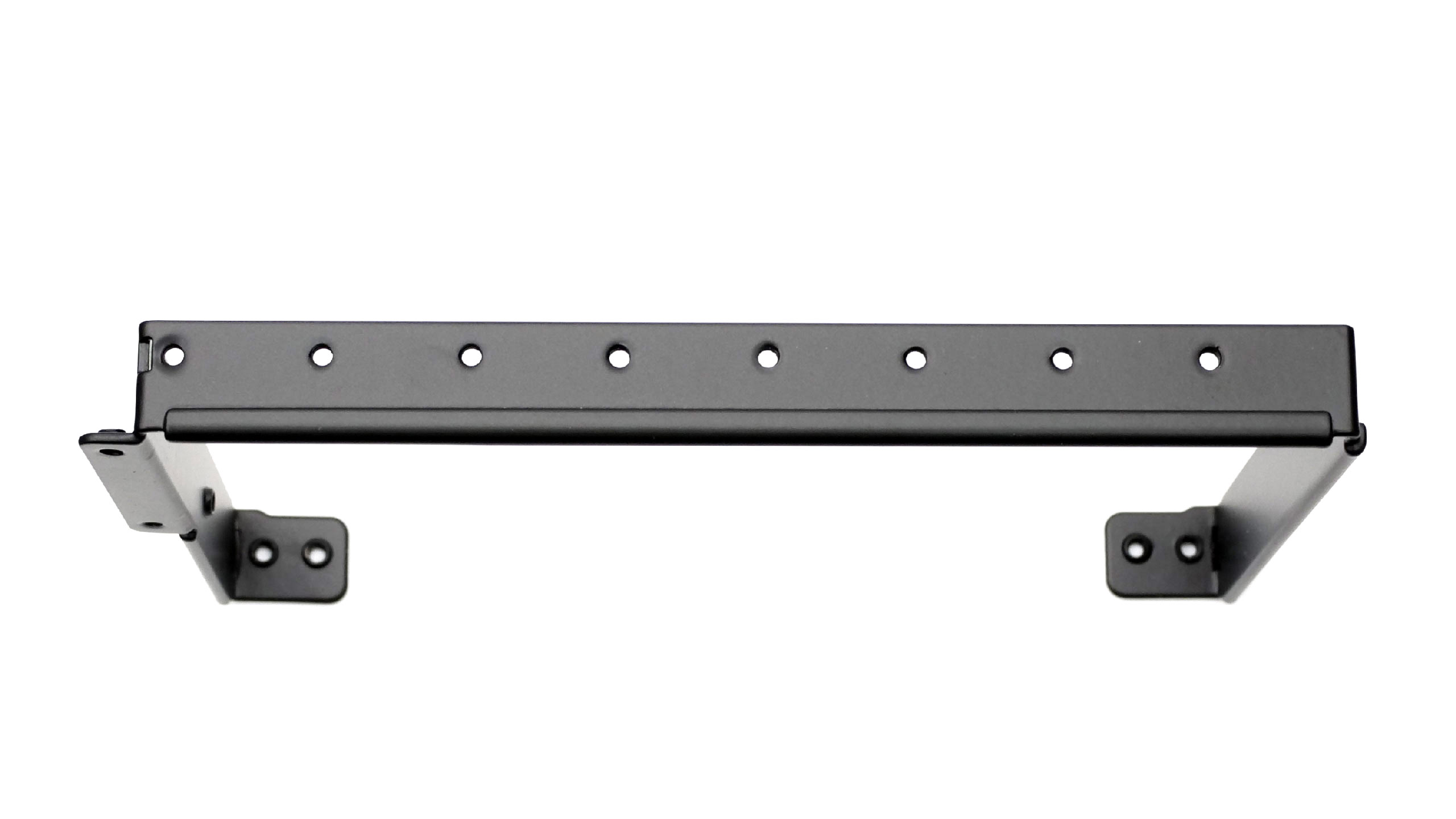

Maintenant nous allons fixer le support de cartes graphiques à 7 slots.

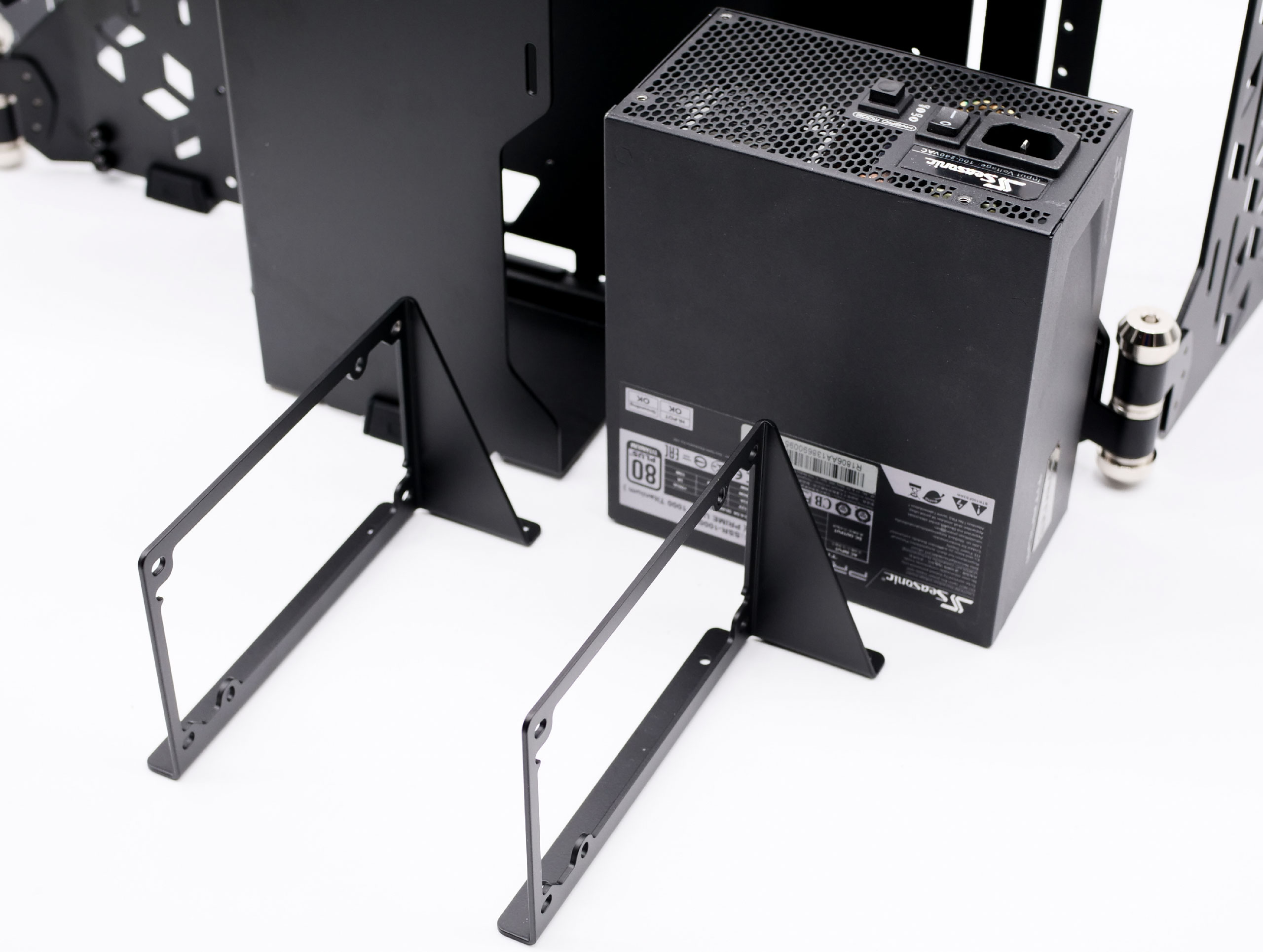

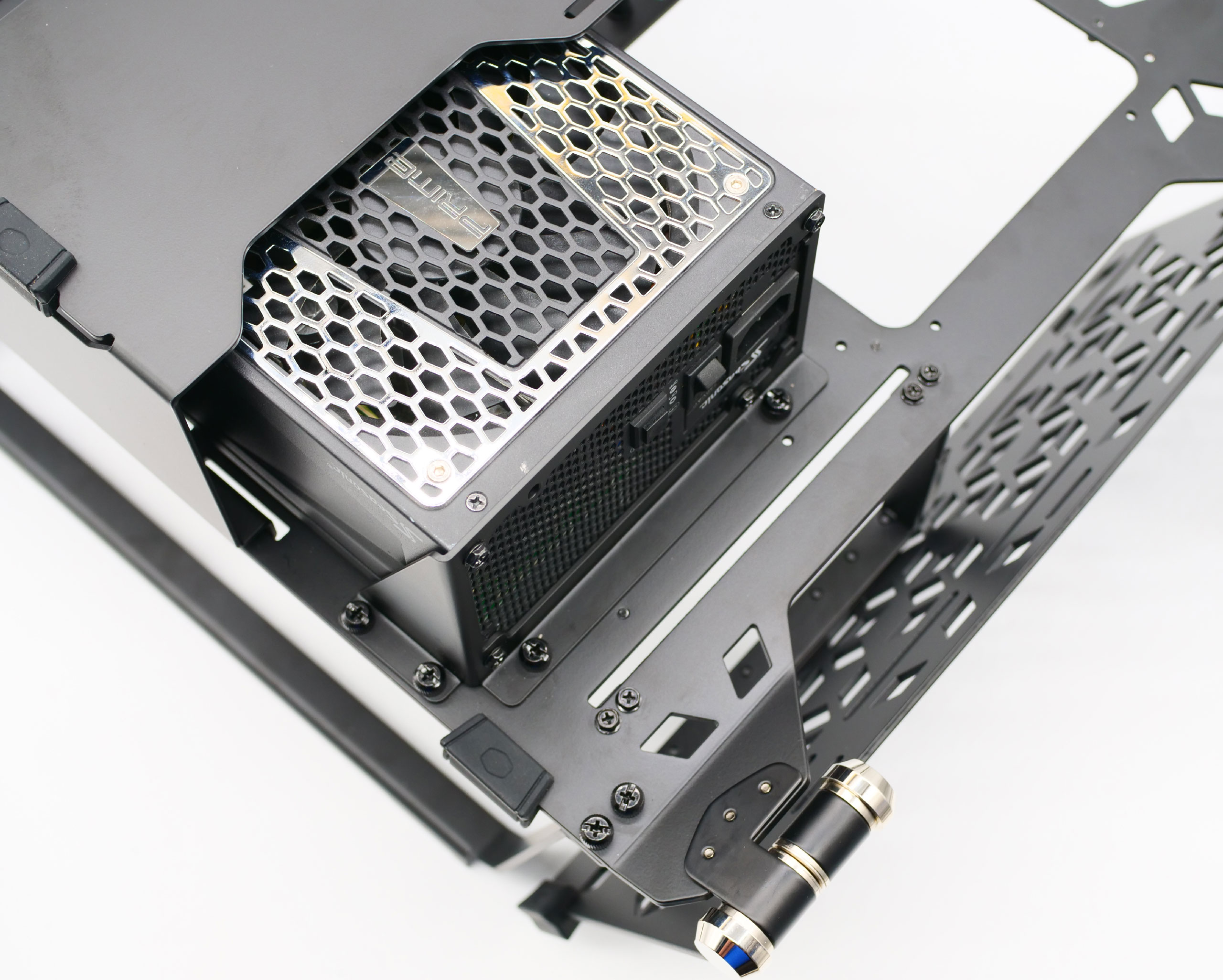

Ensuite nous mettons en place notre bloc d’alimentation qui se loge à l’arrière. Pour rappel le Masterframe 700 de Cooler Master peut accueillir deux blocs simultanément.

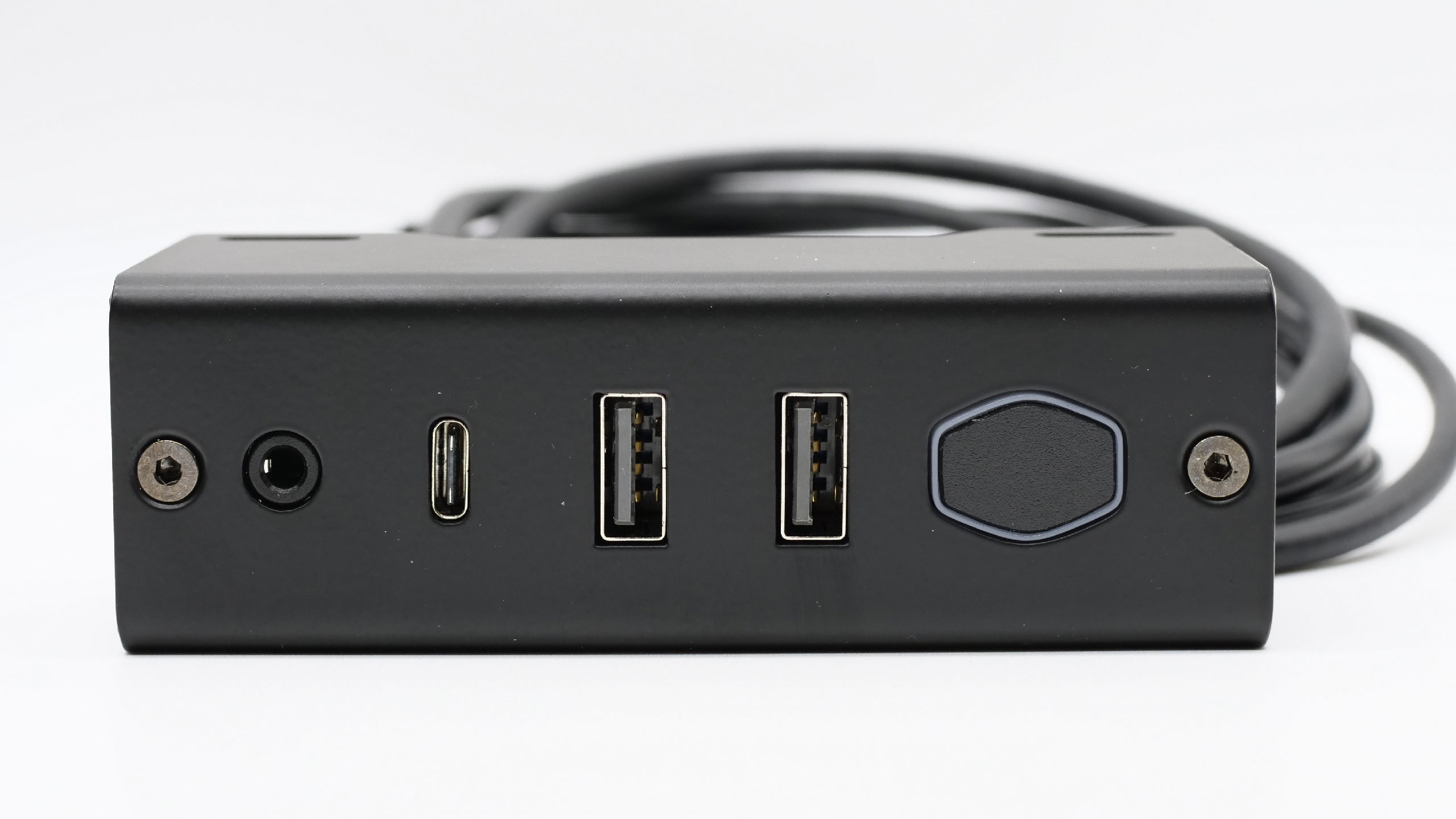

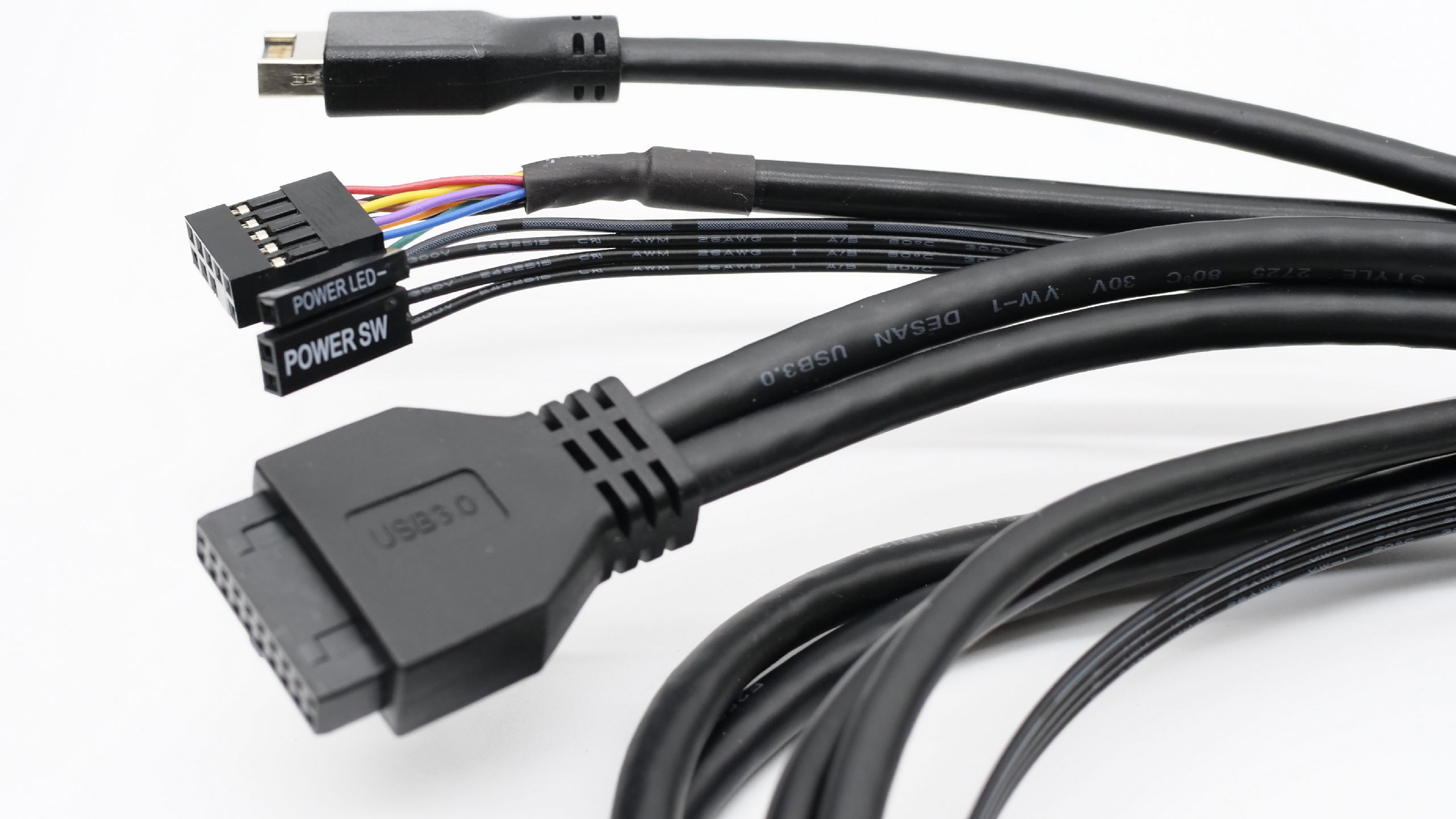

Et nous venons maintenant au panneau E/S, qui est conçu autour d’un cadre métallique qui vient se greffer dans la partie centrale. Son emplacement peut changer selon le schéma retenu (open-air ou table de bench), mais le principe de fixation reste le même. Celui-ci embarque un bouton de démarrage en forme du logo Cooler Master, 2 ports USB 3.0, un port USB-C et un port jack 3.5mm !
Niveau Stockage nous avons la possibilité de mettre 4 lecteurs 2.5″/3.5″ sur la partie montante à l’arrière.

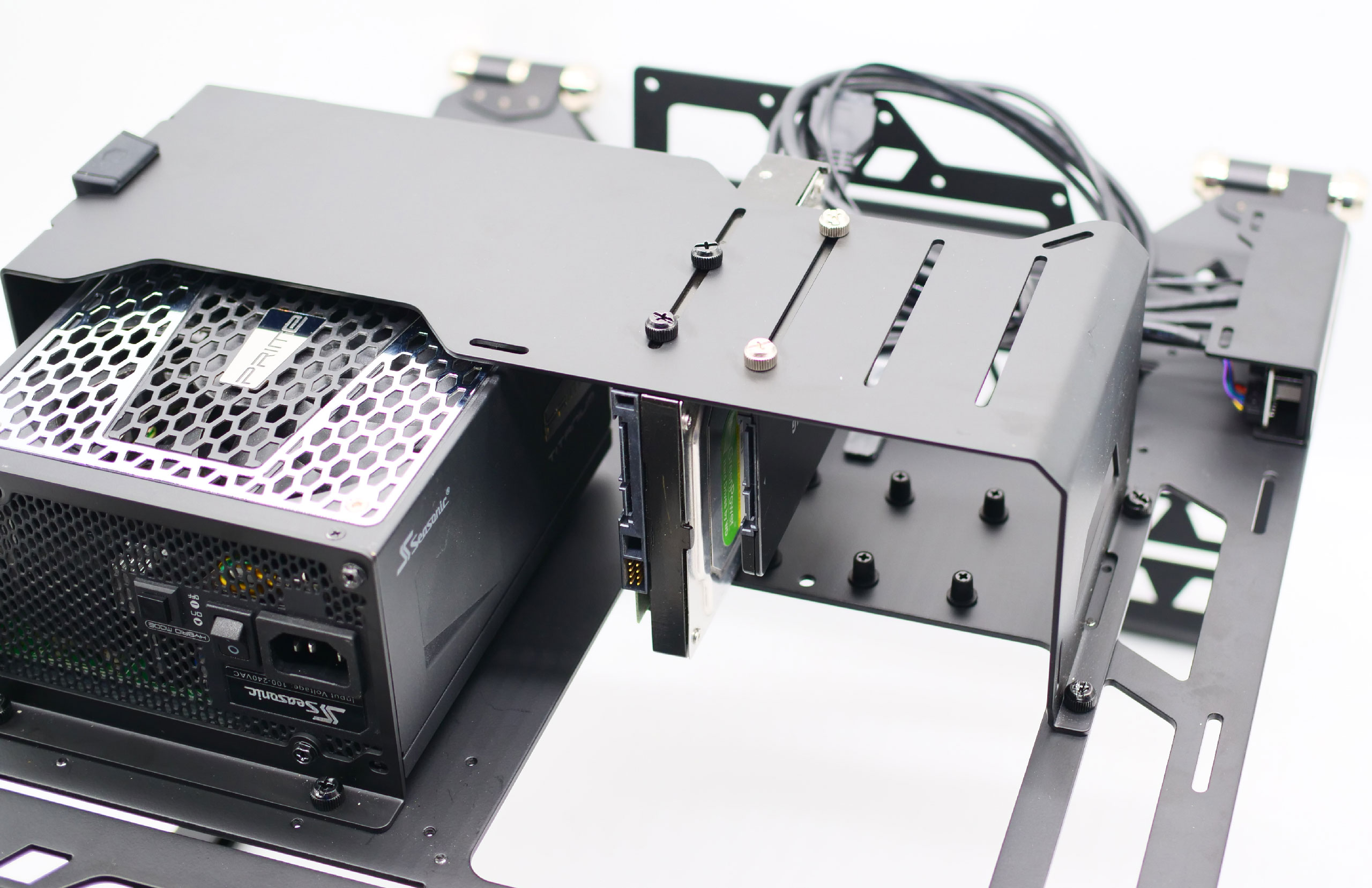

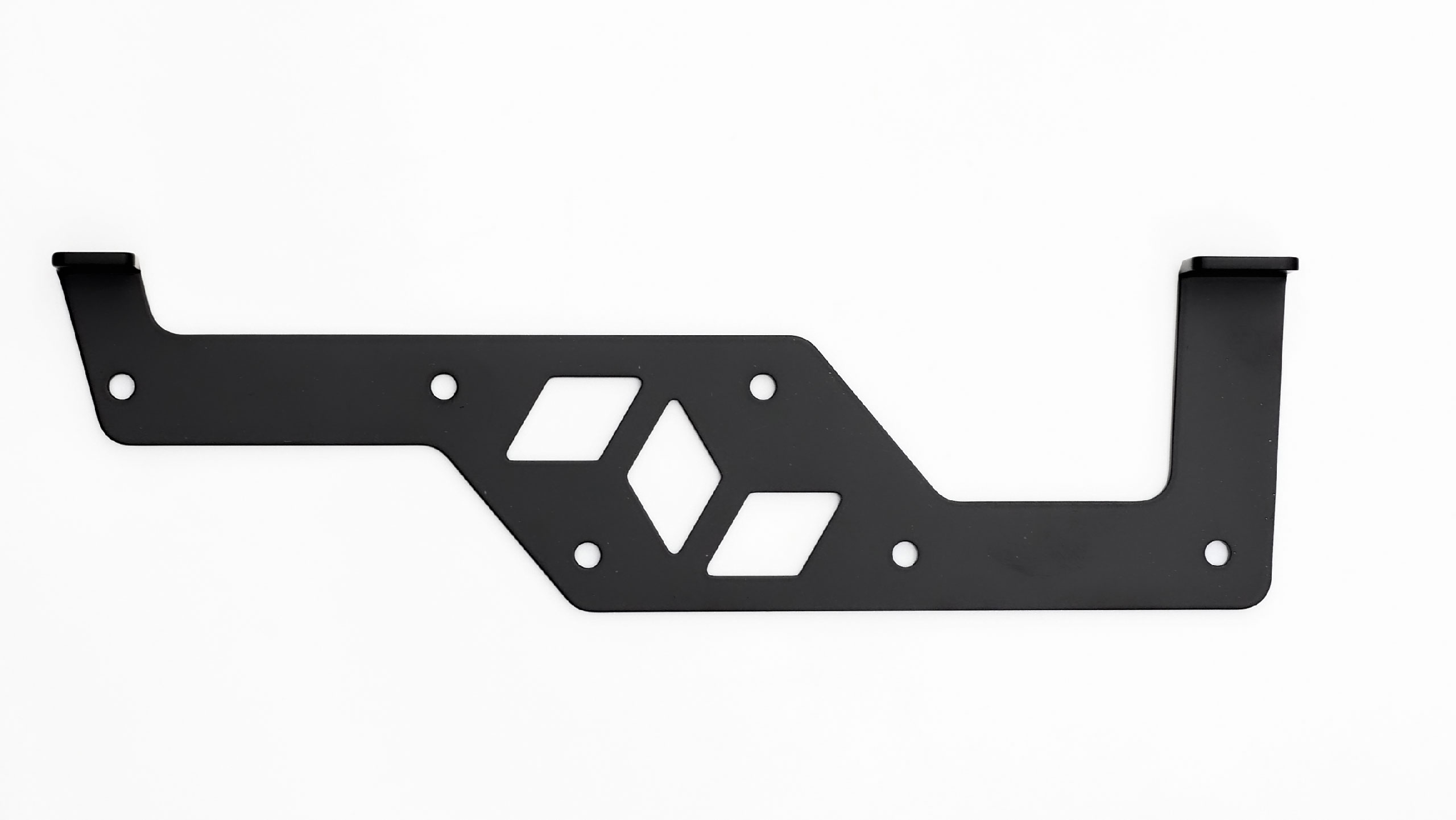

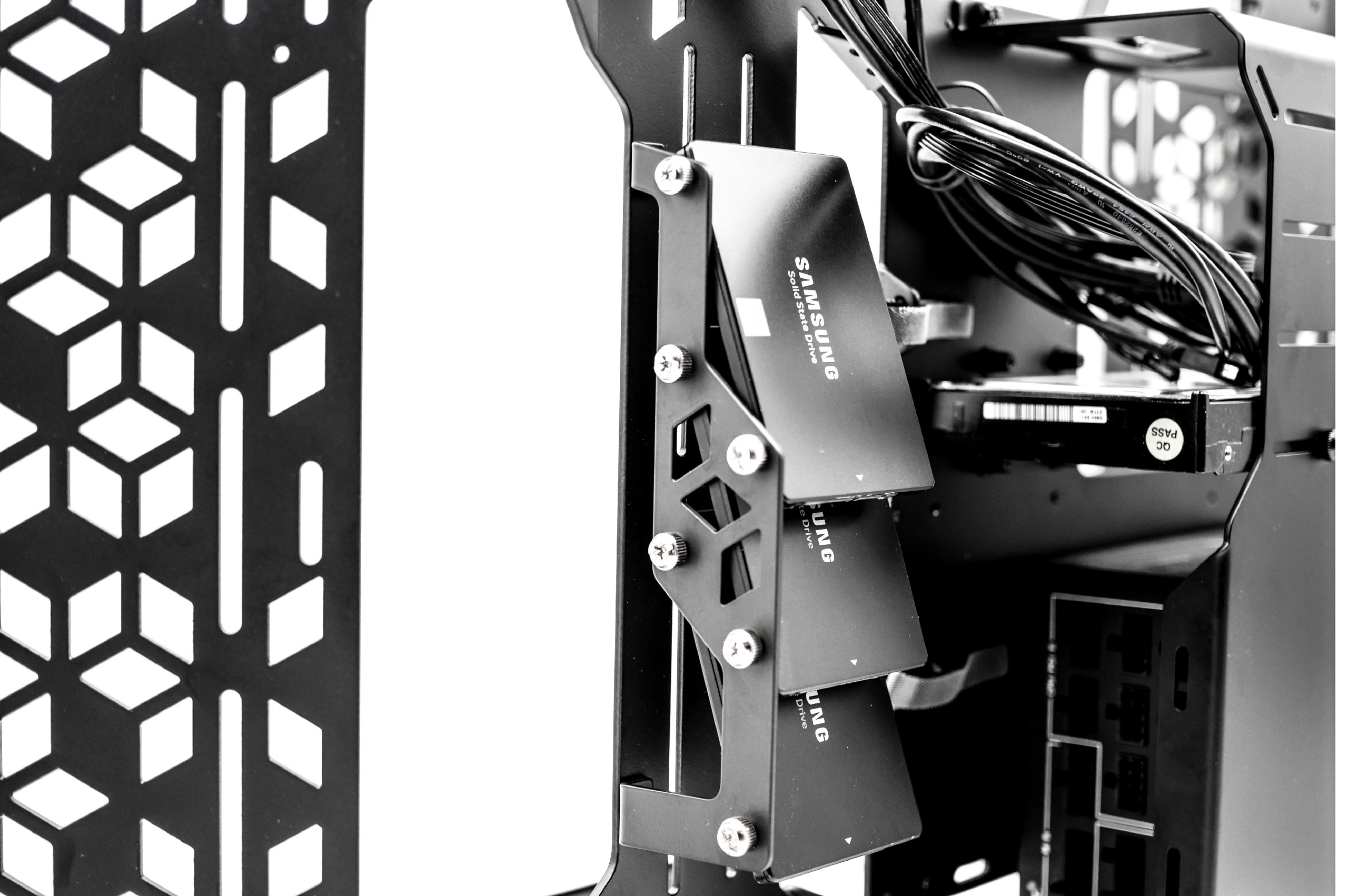

Et grâce à une pièce magique, 3 lecteurs 2.5″ supplémentaires peuvent être installés sur la face arrière comme le montrent les photos ci-dessous.
Refroidissement

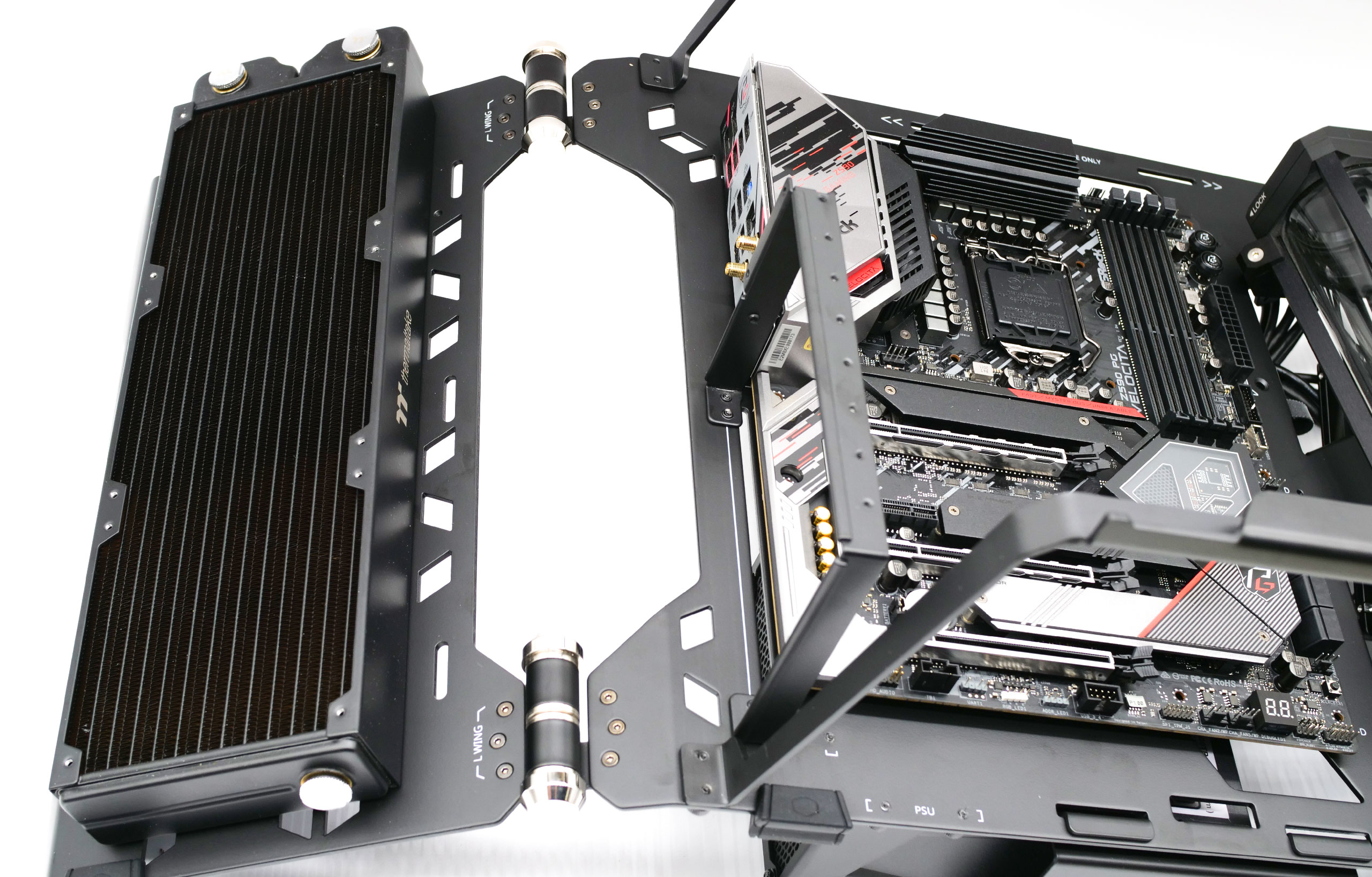

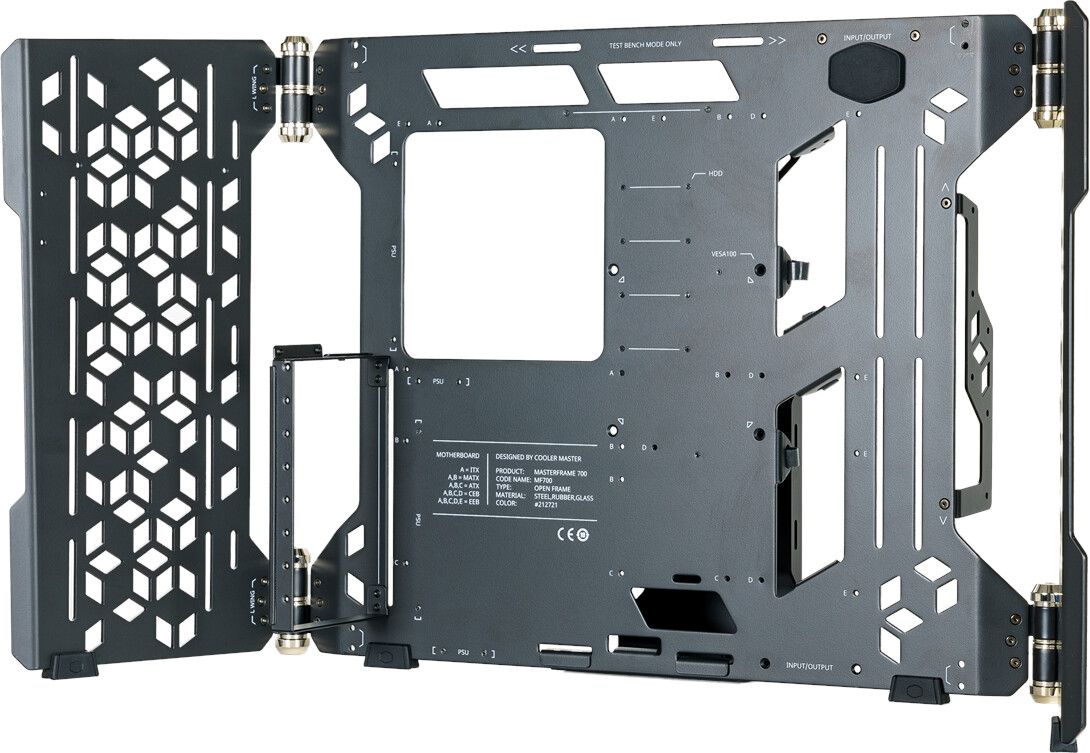

Les wings ne sont pas là pour faire beau uniquement ! En effet chaque aile peut embarquer 3 ventilateurs 120 mm, ou un radiateur watercooling allant jusqu’à 360 mm (épaisseur non limitée).

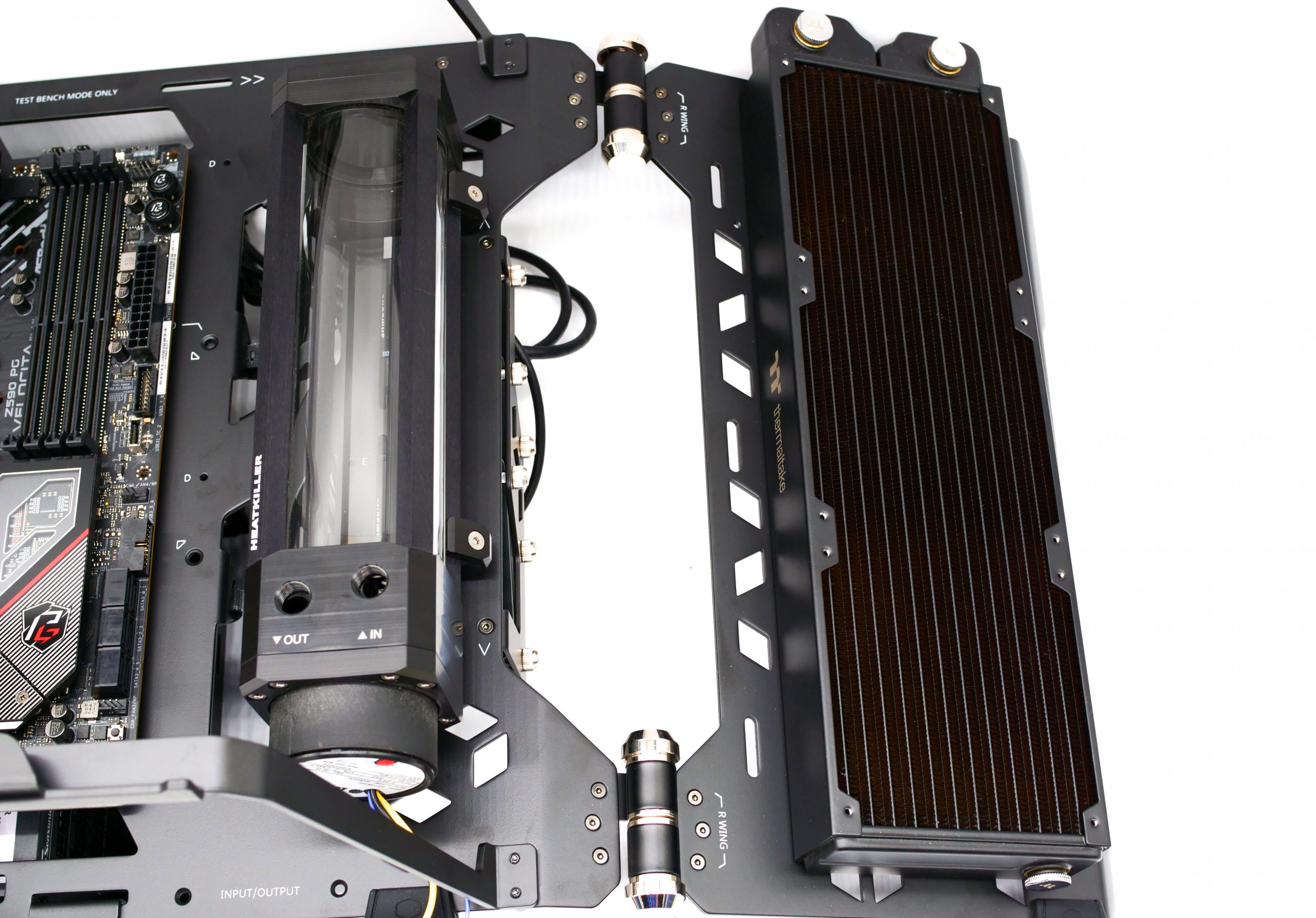

Le Masterframe se veut adapté pour le watercooling, et cela se voit à travers sa conception et notamment avec l’emplacement de fixation de pompe/réservoir présent à droite de la carte mère.

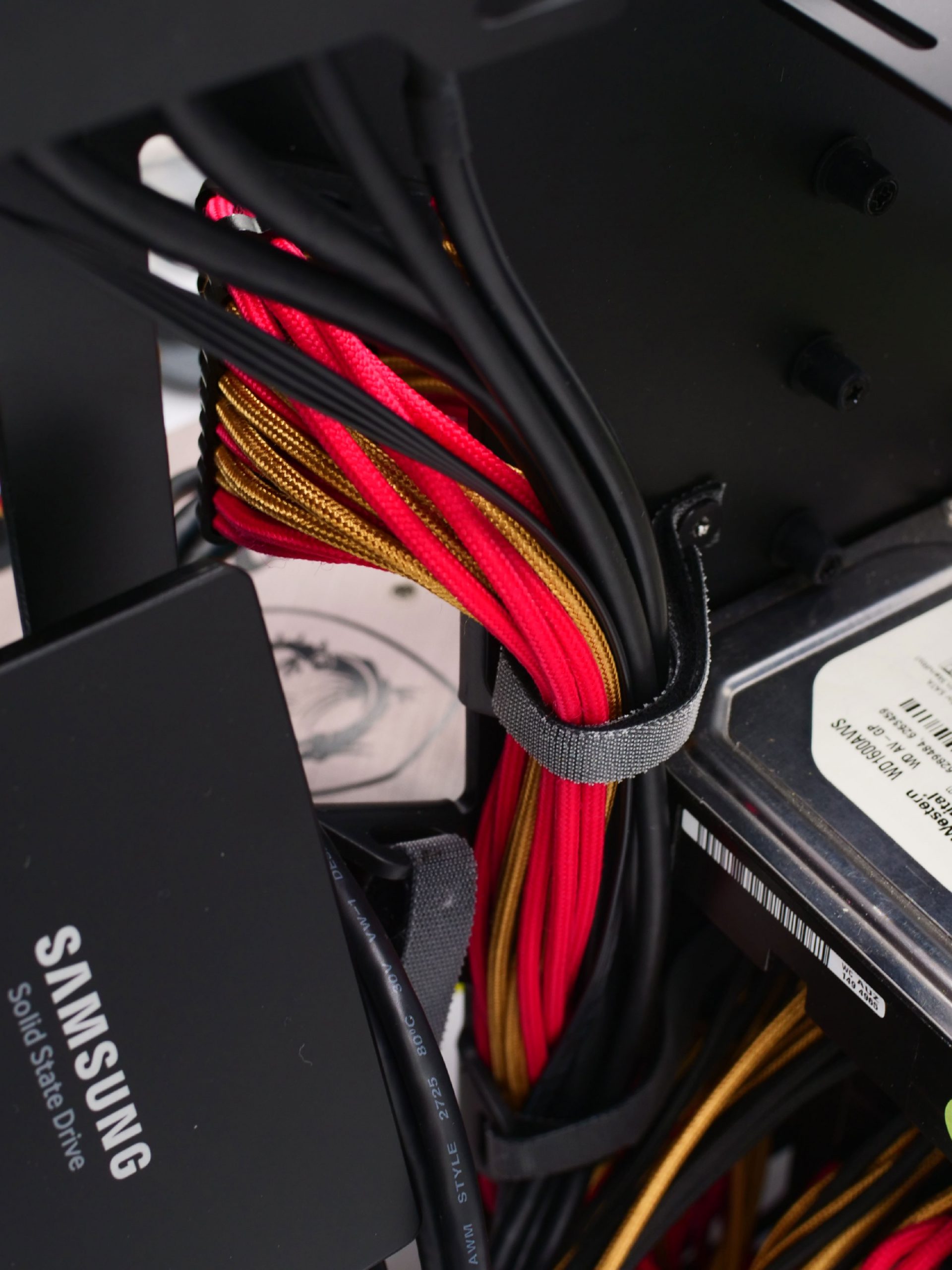

En termes de cable management, Cooler master a prévu des scratchs à l’arrière pour aider l’utilisateur à réaliser son cable management.
