Masterframe 700 : Montage et détails -1

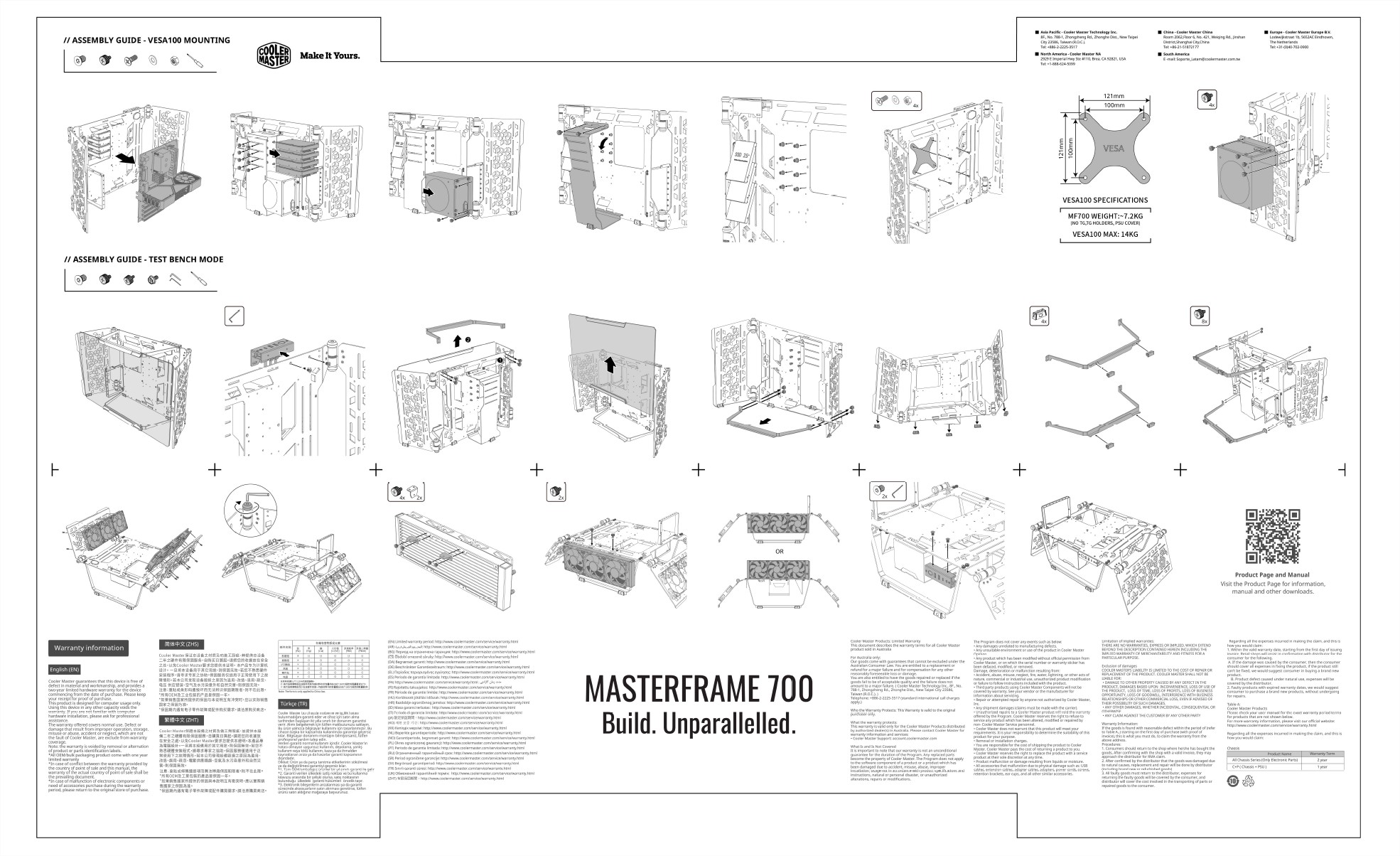

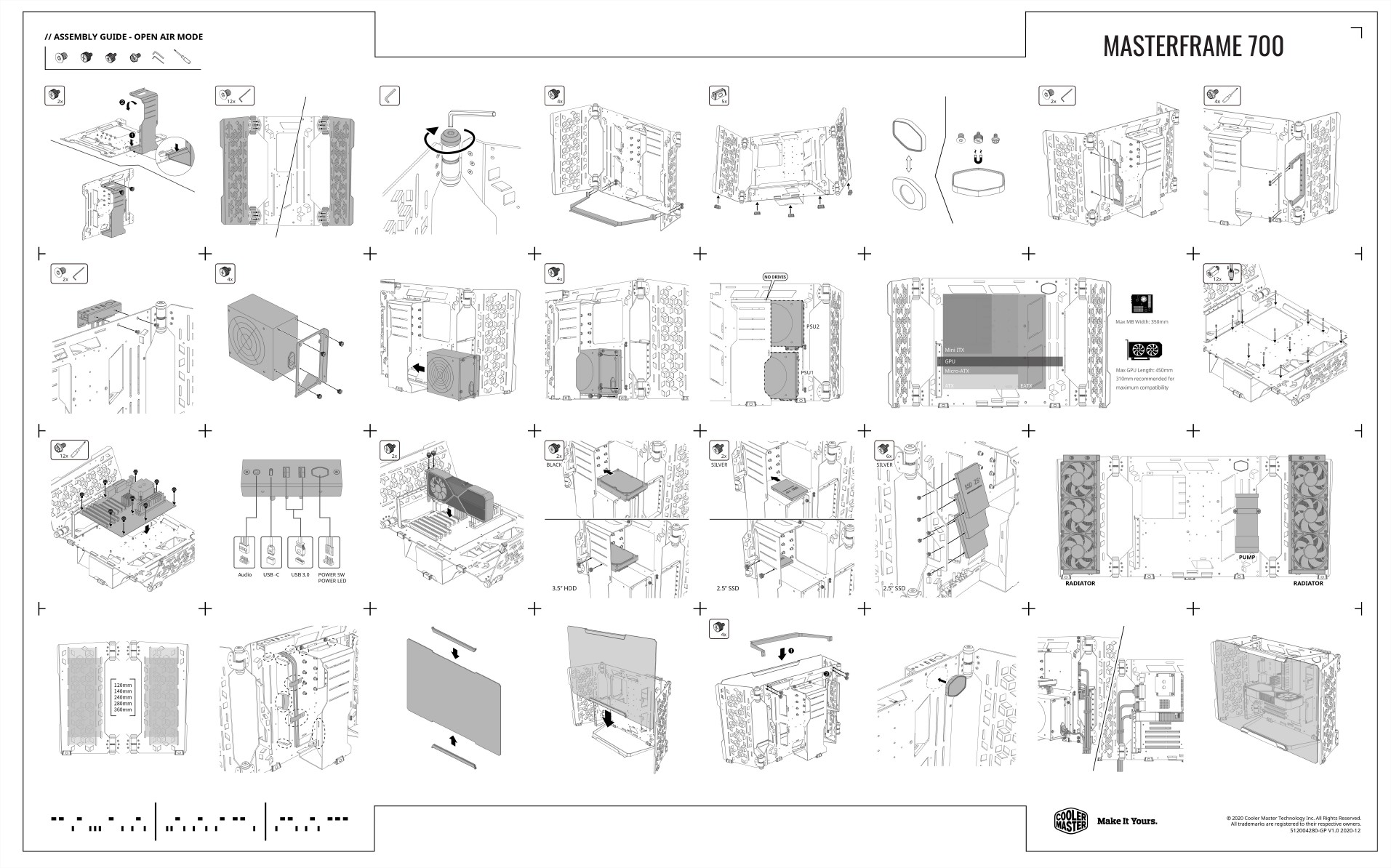

Pour le montage du MasterFrame 700 il faut absolument se référer au guide de montage. En effet, l’expérience n’a pas sa place ici parce que on parle d’une conception unique livrée totalement détachée. Il faudra donc suivre le guide étape par étape pour pouvoir construire votre boîtier. Le guide évoque donc les 3 scénarios de montage possible, à savoir :
- Boitier OpenAir
- Table de tests
- Fixation murale (Vesa 100)
La disposition OpenAIR, que nous avons choisie pour notre test, inclut 70% des étapes communes entre les différents scénarios. Vous pouvez donc basculer d’un mode à l’autre sans devoir tout recommencer à 0 (voir photos ci-dessus).
Nous allons vous montrer par la suite, l’ensemble des pièces constituantes du Masterframe 700.

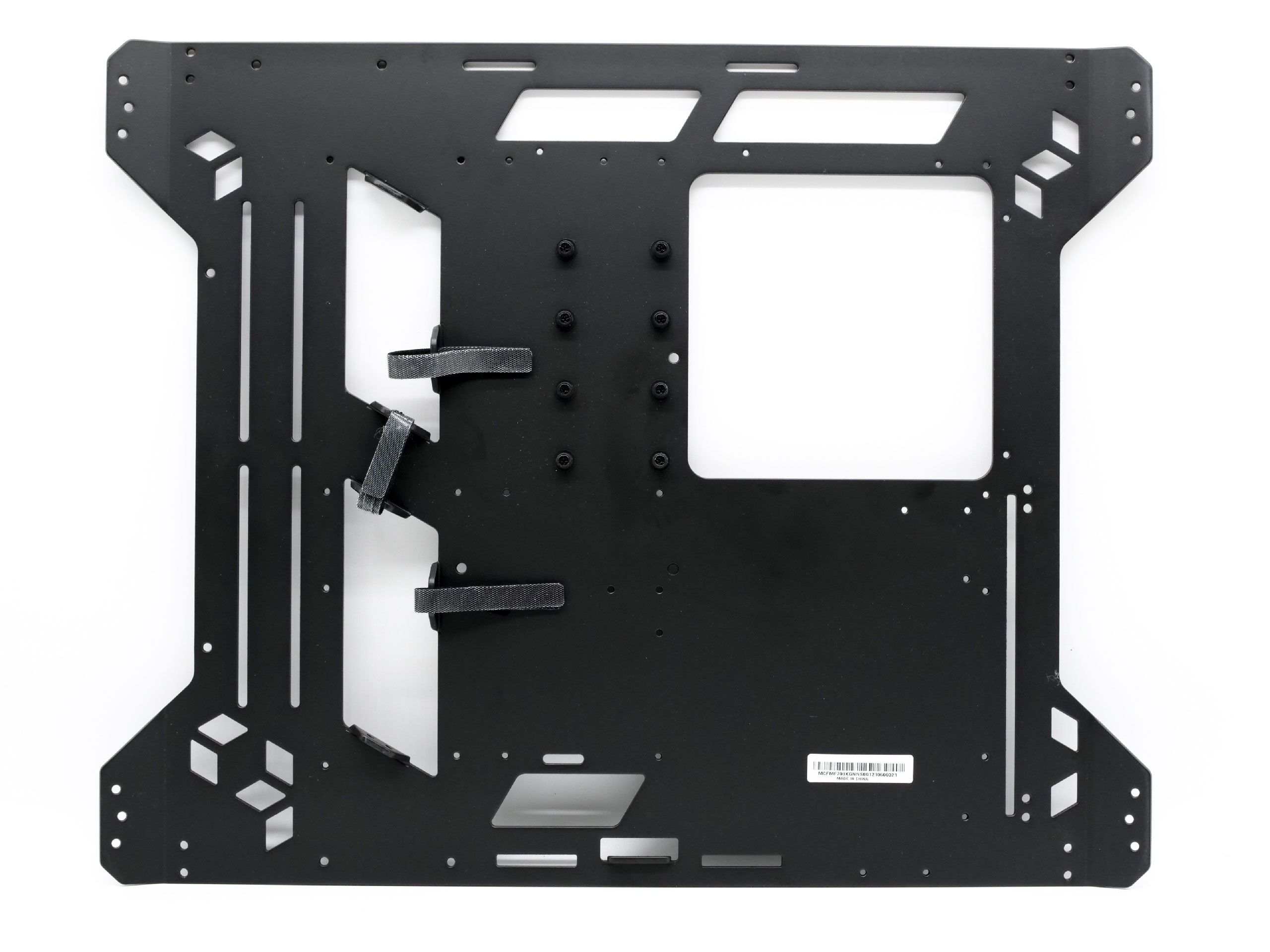

Commençons par le plateau central, ou la pièce maîtresse. Il s’agit donc d’une tôle d’acier peinte en noire (comme tout le reste) et dotée de plusieurs emplacements de fixation, réservations, trous et fentes.

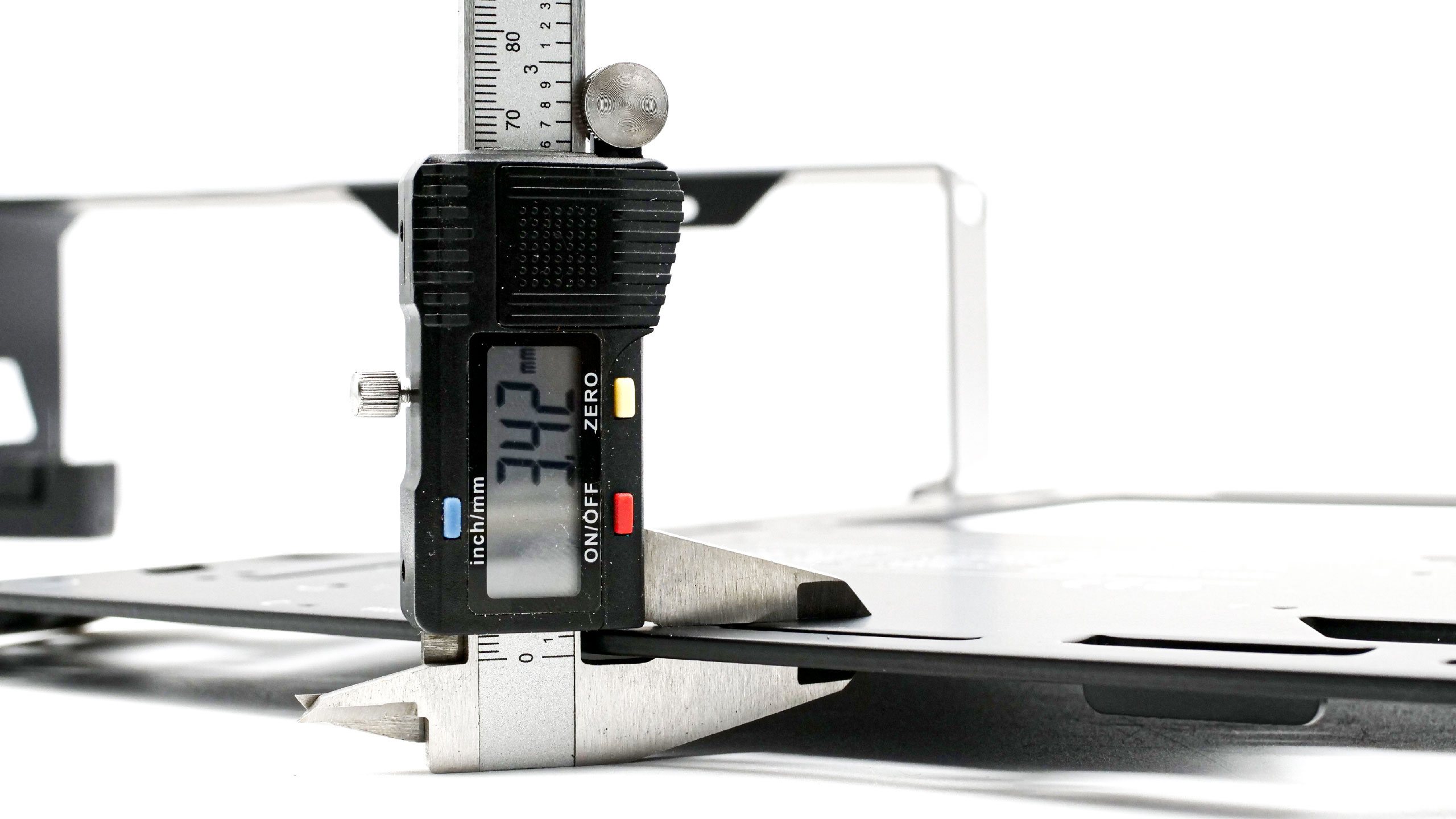

Ce plateau accueillera la carte mère, le support de la carte graphique, les supports PSU (2 psu), les supports des unités de stockage 3.5″ et 2.5″… Bref ! Beaucoup de choses vont dessus et c’est sans doute pour cette raison que Cooler Master a joué la carte de la solidité en choisissant un acier épais de 3.5 mm.

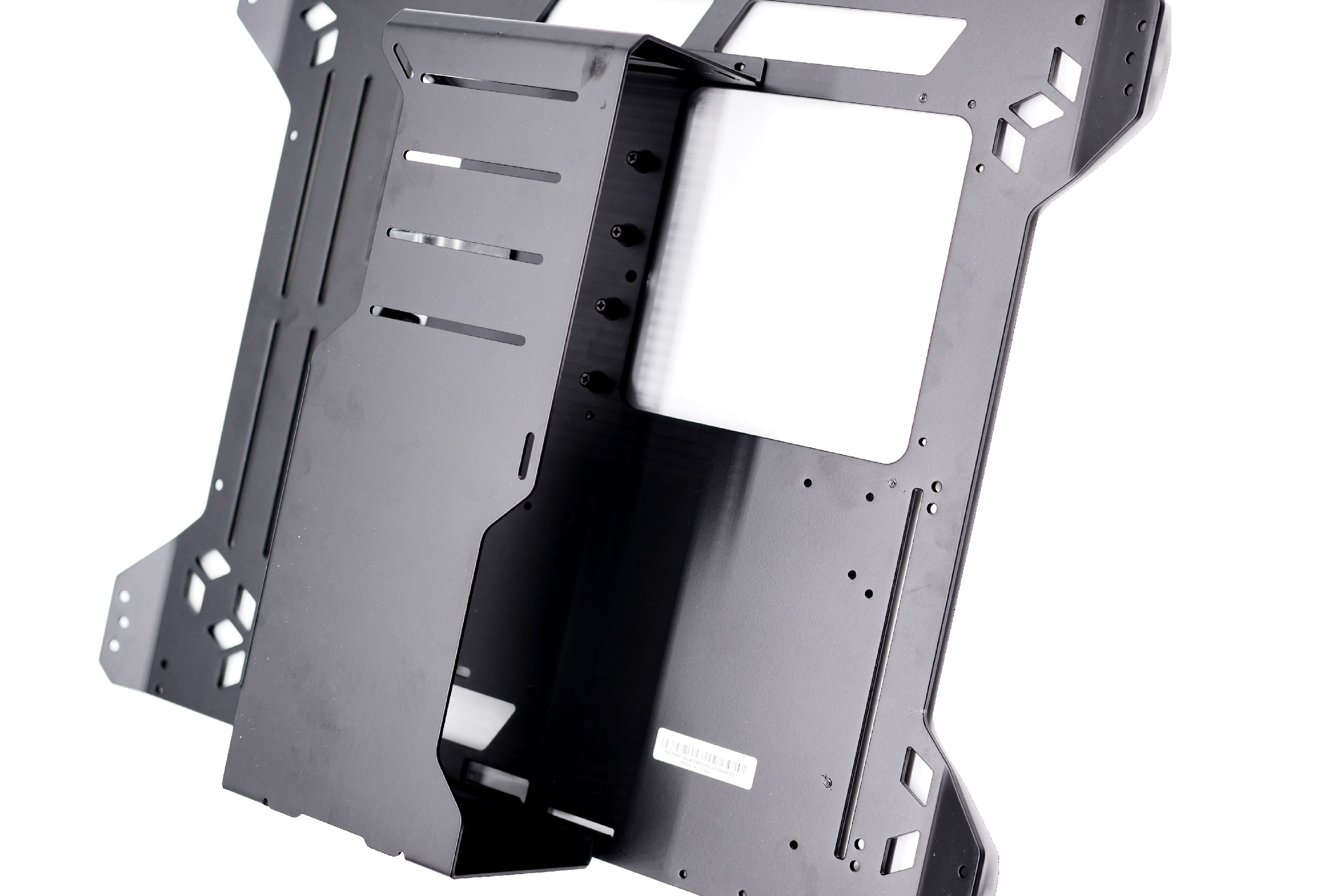

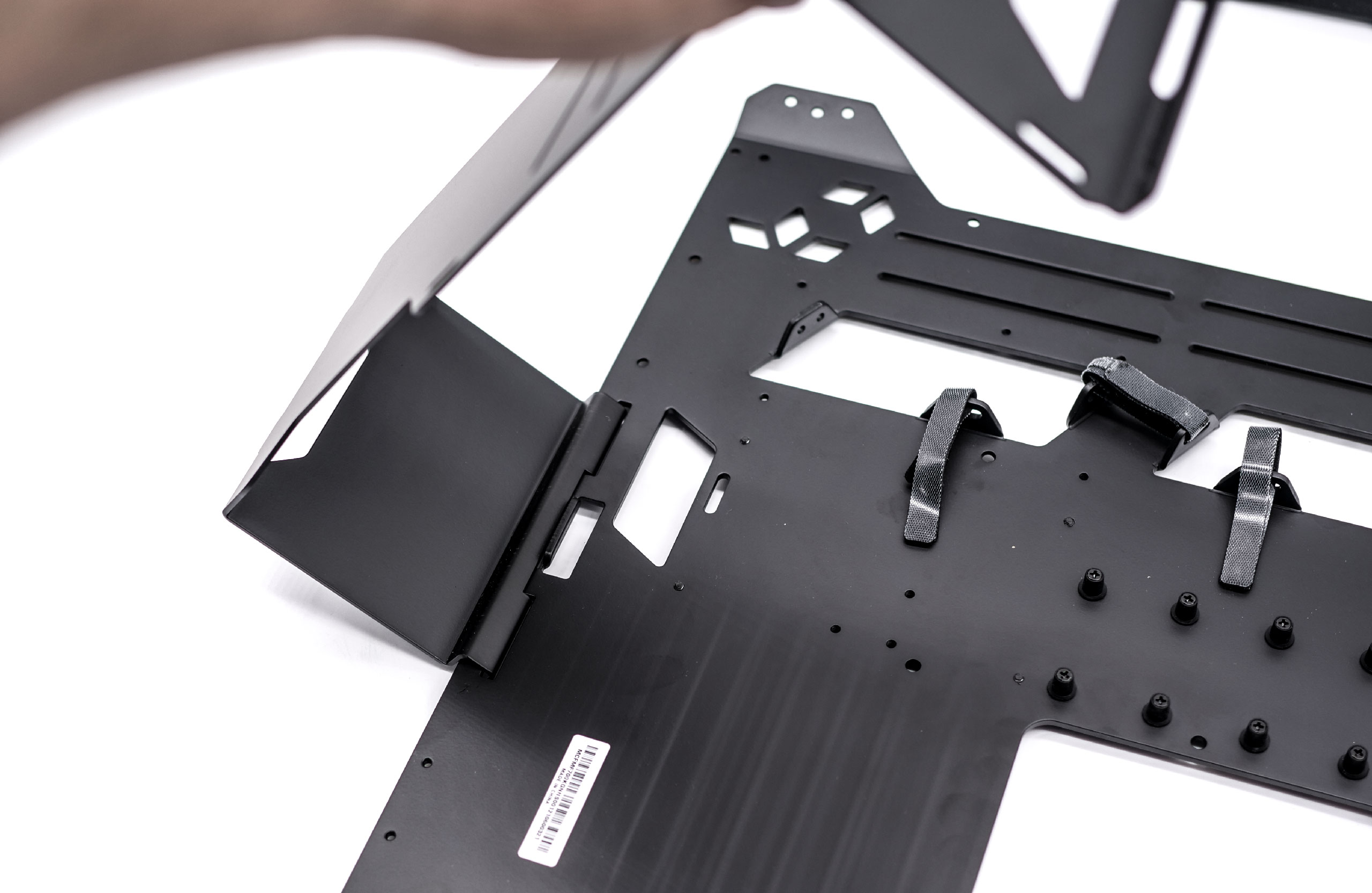

Toujours en suivant le guide, nous passons à l’arrière de notre plateau central pour réaliser le montage de la pièce médiane, qui va jouer le rôle d’un »cache » alim et support HDD/SSD en même temps.

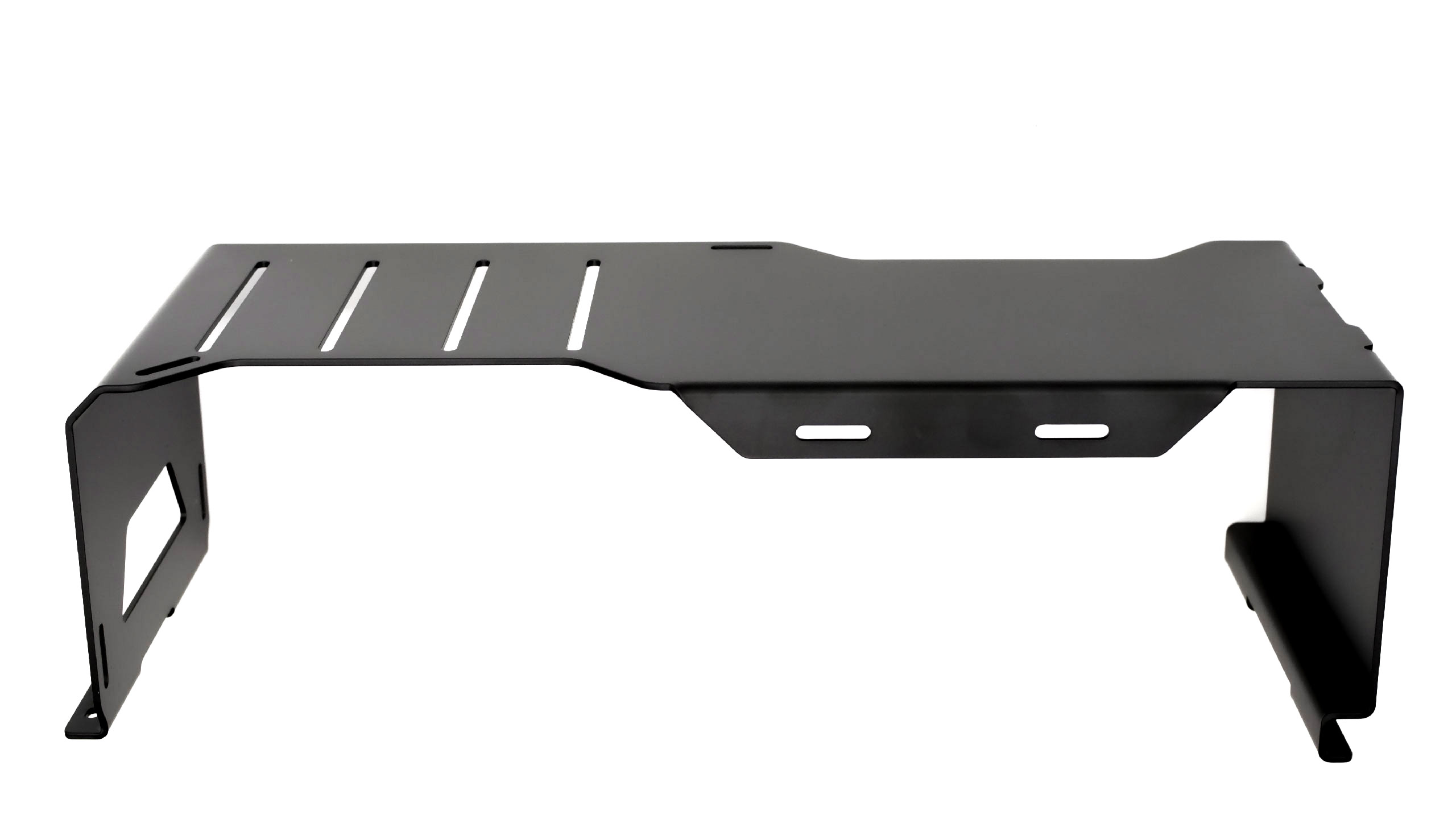

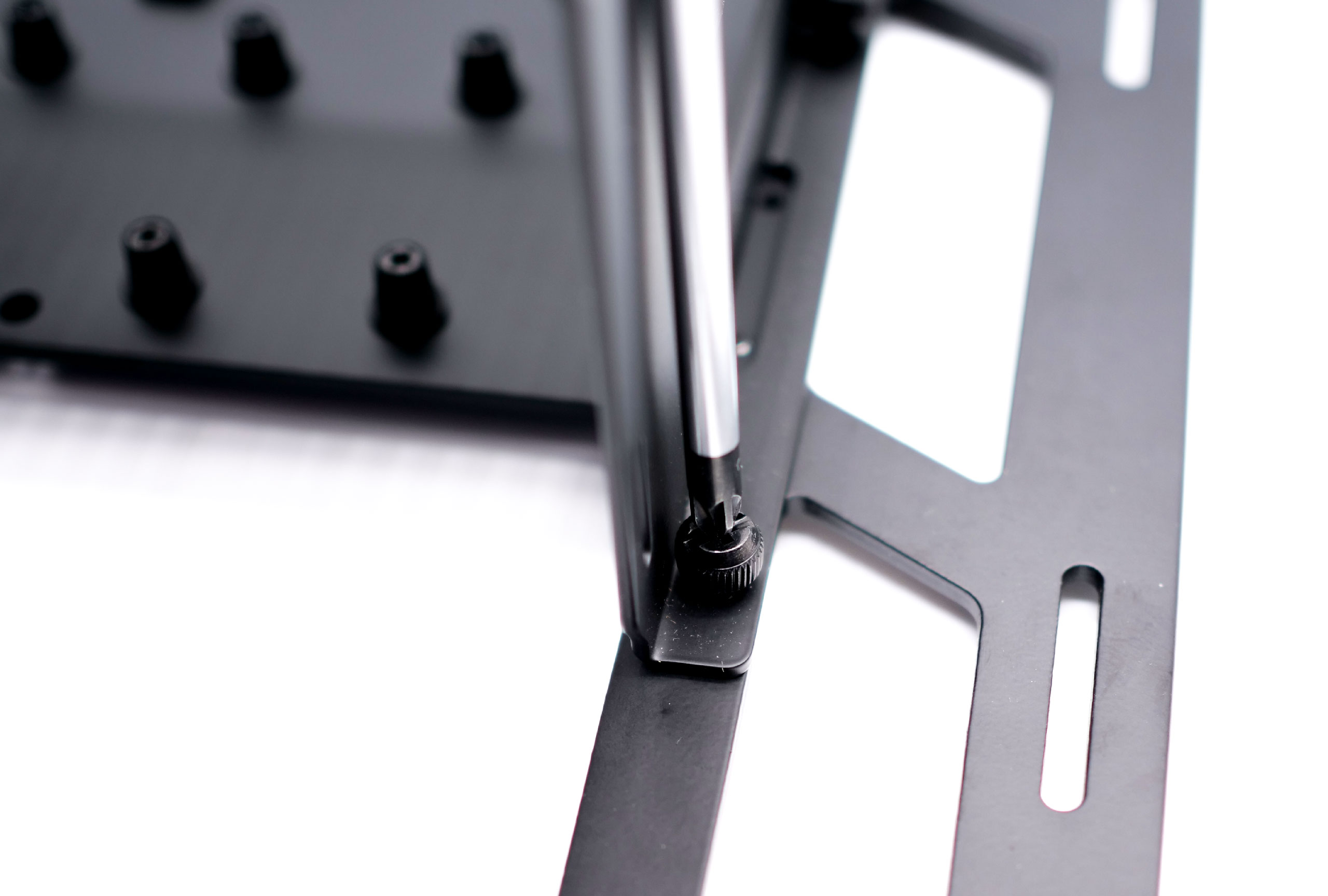

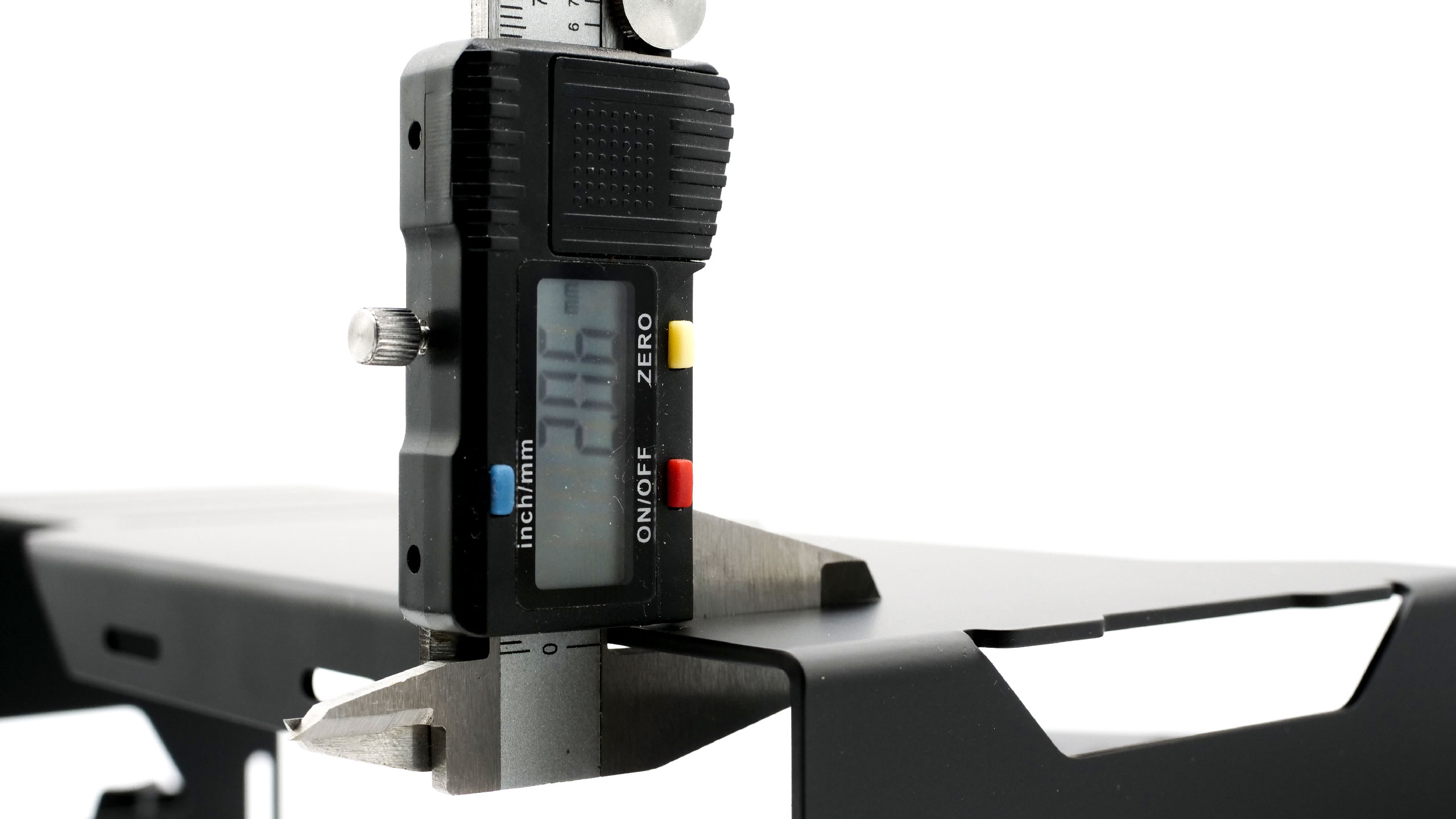

N’ayant pas un rôle structurel, cette pièce se contente d’un acier épais de 2 mm environ. Sa fixation se fait avec 4 vis, 2 à chaque extrémité.

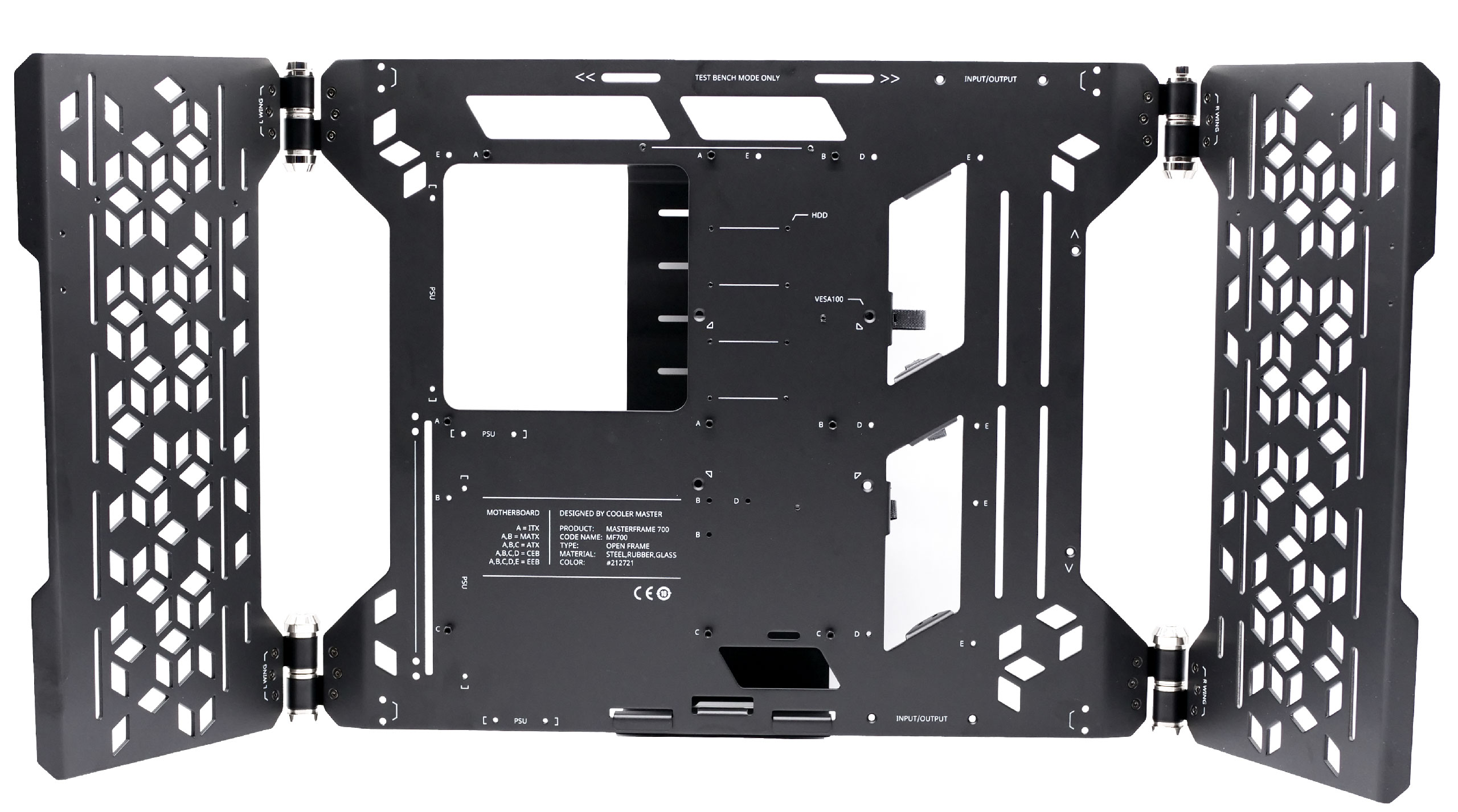

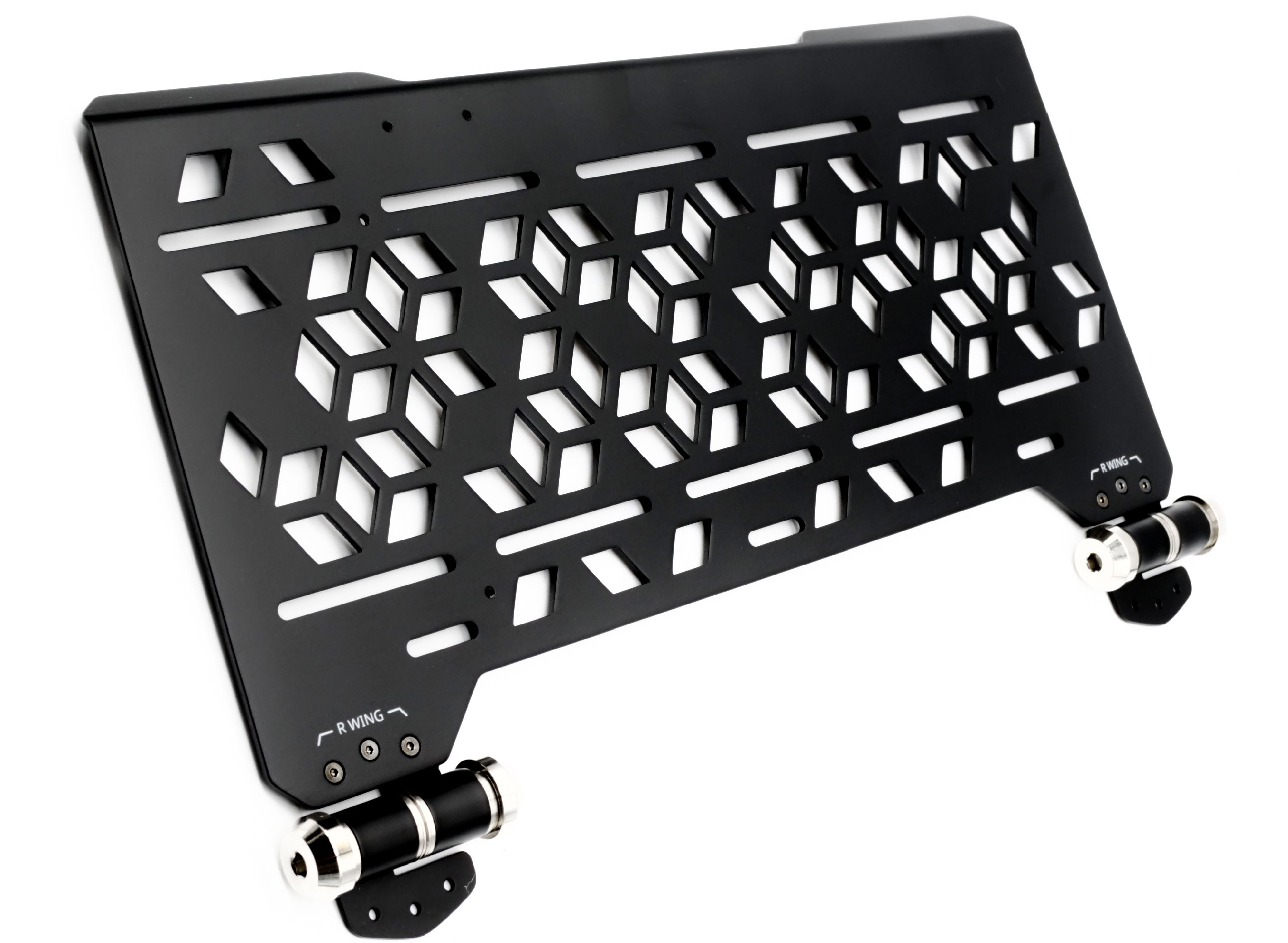

Pour faire décoller l’engin, il a fallu lui coller deux wings (ailes) ! Et donc nous avons comme nous l’avons vu dans le bundle, deux ailes en acier qui vont s’accrocher au noyau central et qui occuperont le rôle de support pour les ventilateurs / radiateurs dans le cas d’un montage Openair. Ils peuvent jouer d’autres rôles dans les autres scénarios de montage comme support PSU par exemple dans le cas d’un montage mural, ou panneau porte-outils pour une utilisation de type table de bench.

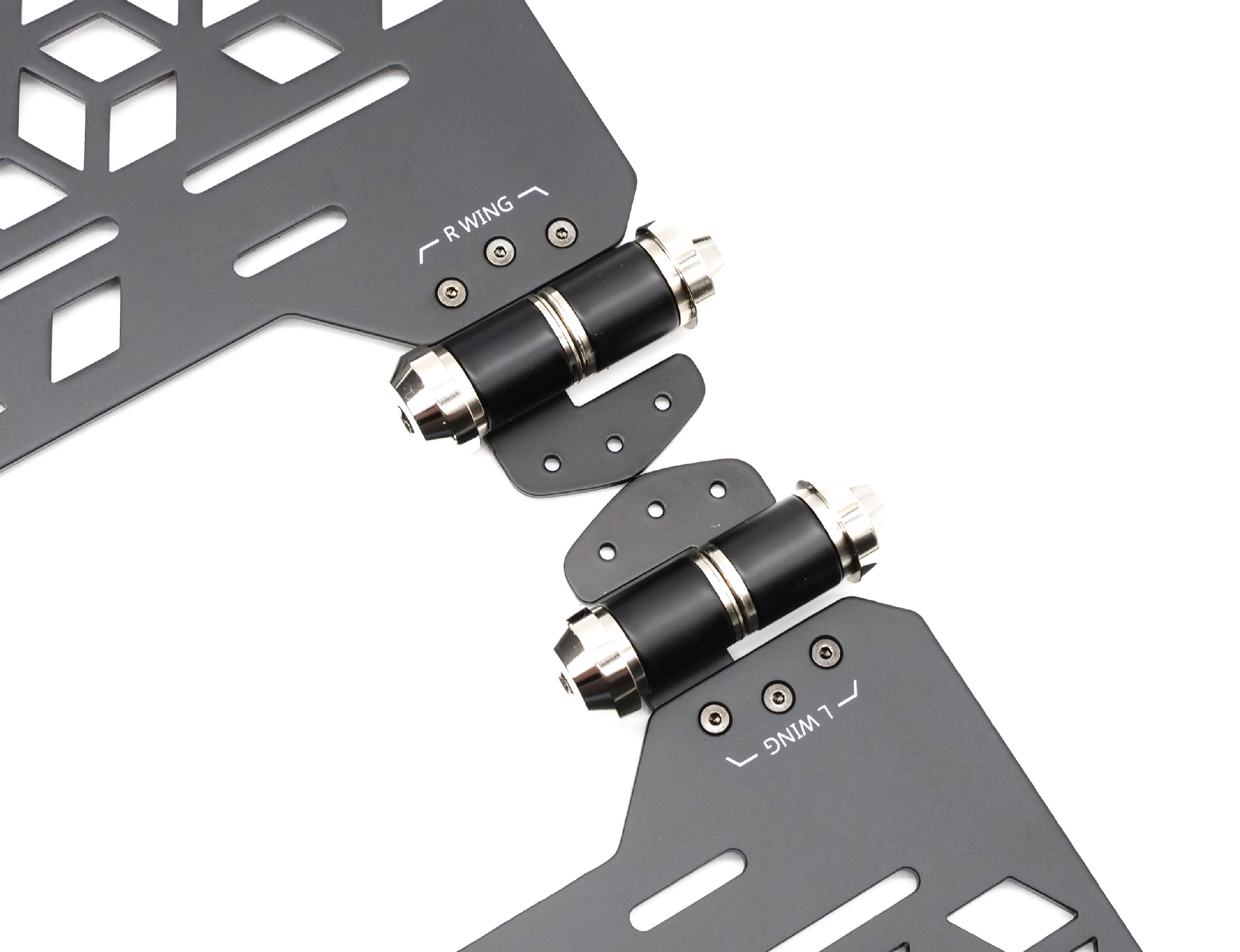

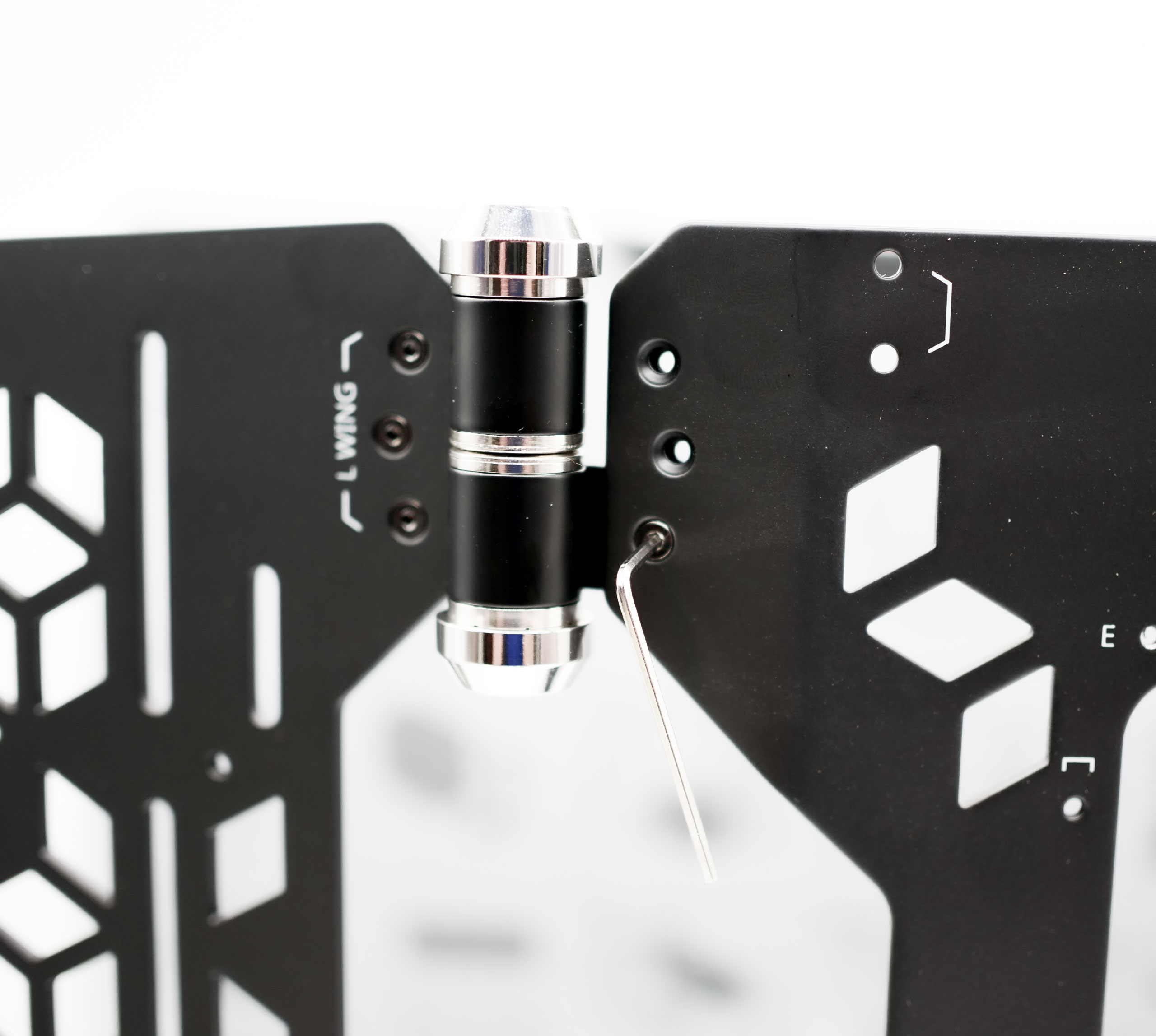

Chaque wing est dotée de deux zones de fixation et deux rotules placées aux extimités. La fixation se fait à l’aide de 3 vis TH à chaque extrémité, soit 6 vis en total par wing ! De quoi garantir une robustesse parfaite de l’ensemble.

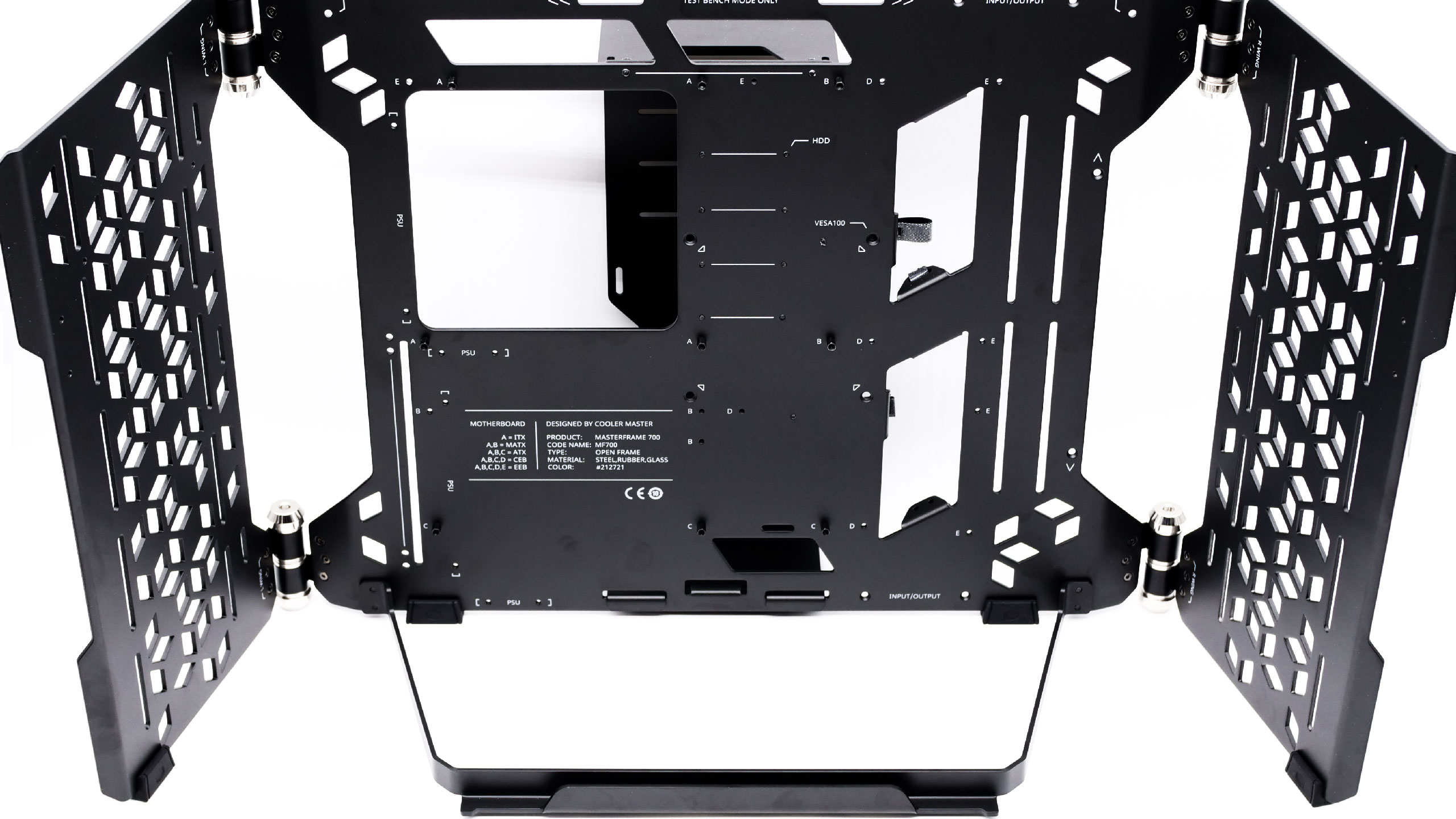

Et voilà, nous sommes pas loin du rendu final !

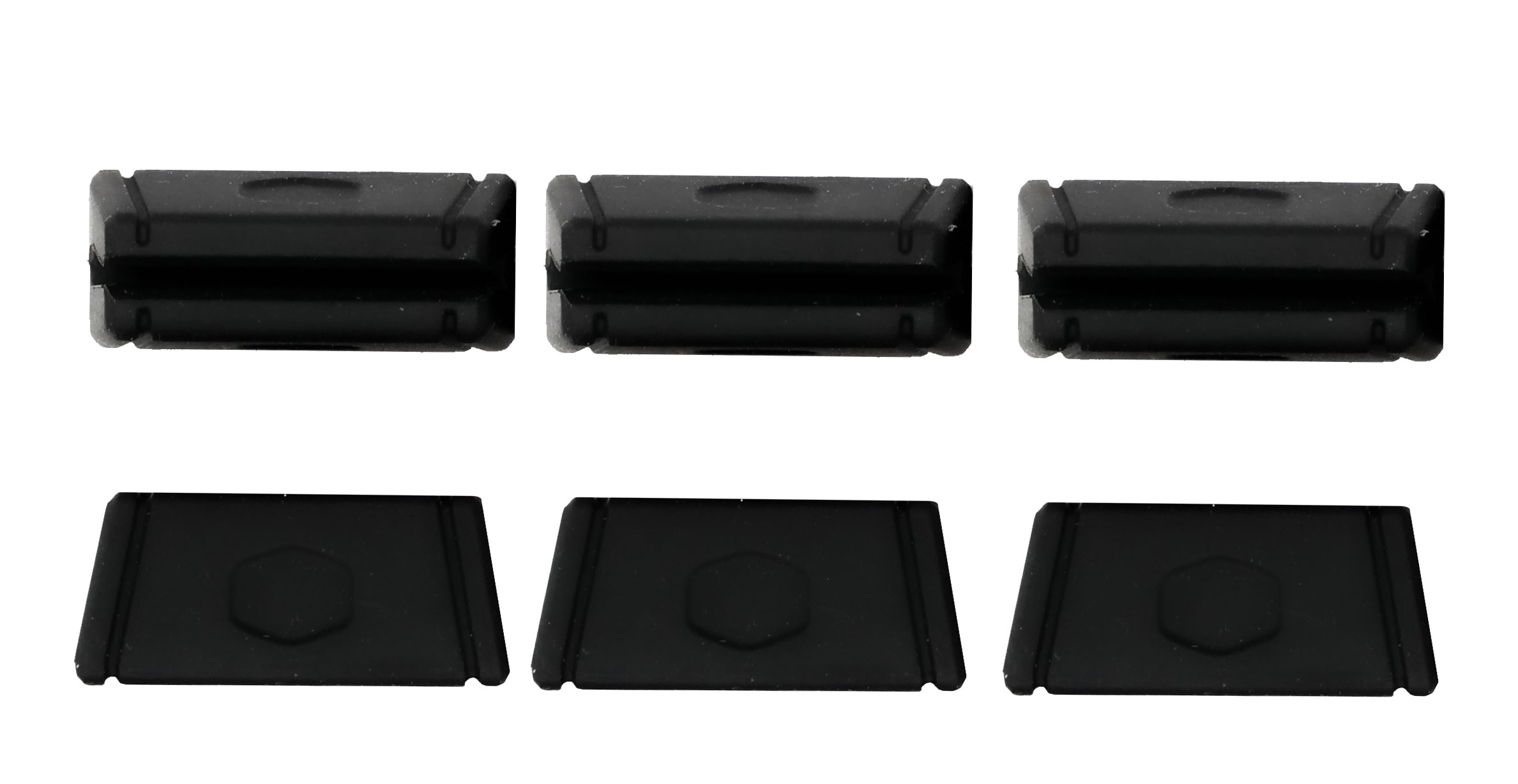

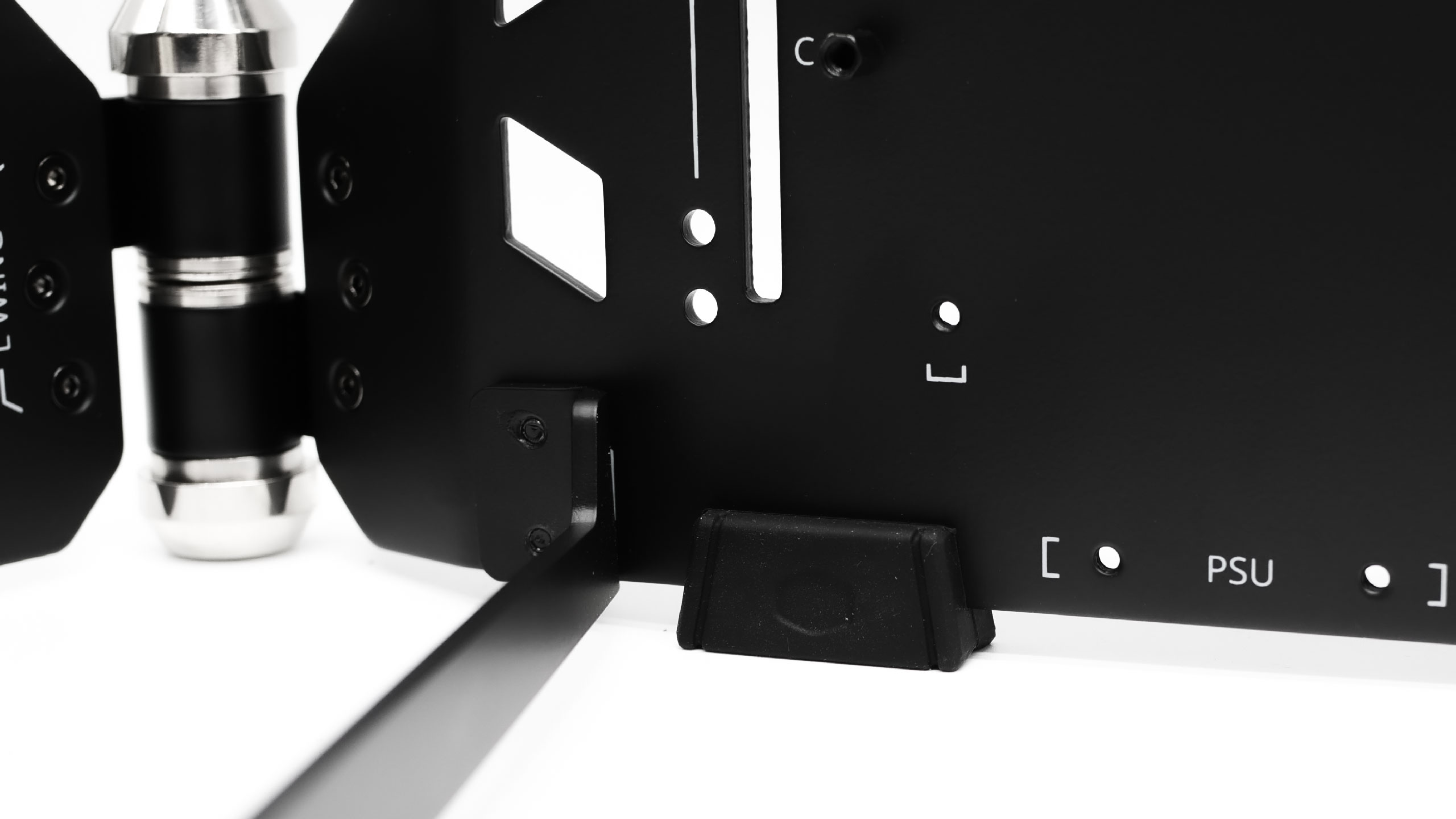

Mais wait ! Il manque les pieds ! En effet, ils sont au nombre de 6, et viendront s’insérer en bas pour augmenter la stabilité et lutter contre toutes éventuelles vibrations.
