Conçue pour aller chercher des records plutôt que pour s’intégrer sagement dans un boîtier, la nouvelle venue de GIGABYTE affiche d’emblée ses priorités. Cette X870 vise clairement les compétiteurs mémoire et les amateurs de banc de test, avec une implantation atypique et une base technique très haut de gamme.

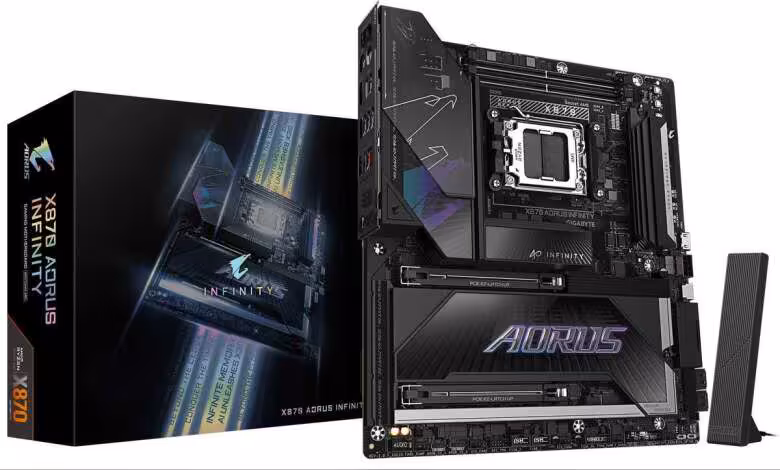

La X870 AORUS Infinity a été officiellement lancée par GIGABYTE sur socket AM5. La carte avait déjà servi lors de la compétition G.Skill Computex Memory OC et figurait aussi dans la vitrine du 40e anniversaire de la marque.
Pour mieux situer cette X870 dans la stratégie de la marque, on peut aussi revoir la série INFINITY en édition limitée pour les 40 ans de GIGABYTE, qui éclaire le côté vitrine du projet.
Une X870 AORUS Infinity pensée pour le bench
Malgré un format ATX, son agencement n’a rien d’une carte destinée à un montage classique. Plusieurs connecteurs essentiels sont orientés sur le côté, dont l’alimentation ATX 24 broches, et l’ensemble est clairement optimisé pour un usage sur table de bench.
GIGABYTE a aussi intégré un panneau de contrôle embarqué bien fourni, avec deux afficheurs ISA 80h et des boutons SMD, dont un bouton de redémarrage à froid. Le socket CPU est pivoté de 90° dans le sens antihoraire, ce qui permet d’aligner les emplacements mémoire sur le bord supérieur de la carte.
Alimentation et PCB orientés overclocking
L’alimentation repose sur un connecteur ATX 24 broches, deux EPS 8 broches et un connecteur PCIe 8 broches additionnel. Ce dernier sert notamment à activer une alimentation USB-PD jusqu’à 65 W sur les ports USB type-C.
L’étage d’alimentation CPU adopte une configuration 18+2+2 phases avec des DrMOS de 110 A et des condensateurs tantale haut de gamme. GIGABYTE utilise ici un PCB à 10 couches, un choix devenu assez rare même sur le très haut de gamme.
Mémoire, PCIe 5.0 et stockage
Le socket AM5 est relié à deux slots DDR5 dans une topologie 1 DIMM par canal. C’est le schéma habituellement recherché pour l’overclocking mémoire, en particulier quand il s’agit de pousser les fréquences ou de resserrer les timings.
La carte propose aussi deux emplacements M.2 NVMe en PCIe Gen 5 x4 directement liés au processeur. S’y ajoutent deux slots PCI-Express 5.0 x16, qui fonctionnent en x8/x8 Gen 5 lorsque les deux sont occupés. Le chipset AMD X870 fournit un troisième M.2, cette fois limité au Gen 4 x4.
Connectique complète, y compris pour les usages de niche
La connectique USB comprend un port USB4 à 40 Gbps, trois USB 3.2 Gen 2 à 10 Gbps en type-A, quatre USB 3.2 Gen 1 à 5 Gbps en type-A, ainsi qu’un header USB 3.2 Gen 2×2 type-C à 20 Gbps compatible USB-PD 65 W. On trouve aussi deux ports USB 3.1 Gen 1 à 5 Gbps via header interne et huit ports USB 2.0, répartis entre quatre à l’arrière et quatre via headers.
Côté réseau, GIGABYTE retient un module Qualcomm QCNCM865 compatible Wi‑Fi 7 avec largeur de canal de 320 MHz et Bluetooth 5.4. Le réseau filaire est confié à un contrôleur Realtek RTL8126-CG en 5 GbE. L’audio embarqué repose sur un codec Realtek ALC1220P.

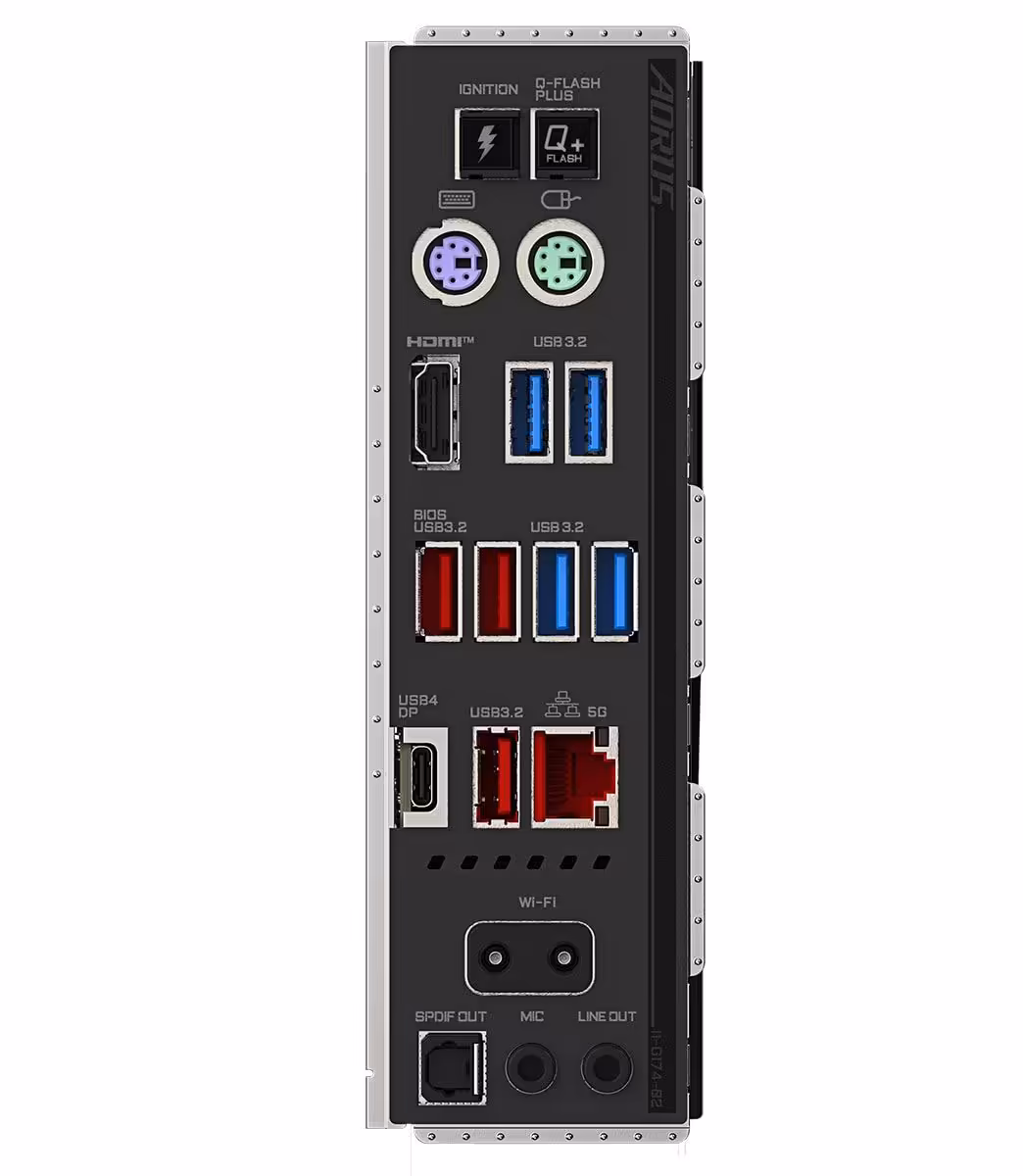

La présence de ports PS/2 séparés pour clavier et souris n’est pas anecdotique. Sur une carte pensée pour l’overclocking extrême, ils permettent de conserver une entrée fonctionnelle même si le domaine d’horloge 100 MHz devient instable et empêche l’initialisation des contrôleurs USB.
Avec cette carte, GIGABYTE ne cherche manifestement pas à séduire le marché AM5 généraliste. La X870 AORUS Infinity vise un segment beaucoup plus étroit, mais elle le fait avec une cohérence rare, en privilégiant la stabilité sur banc, la lisibilité des diagnostics et une topologie mémoire pensée pour aller chercher les derniers mégahertz en DDR5.
Source : TechPowerUp
