Le prochain grand nœud de gravure de TSMC suscite déjà une ruée rare à ce stade de son cycle. Derrière ce signal, une conséquence simple : le 2 nm pourrait monter bien plus vite en puissance commerciale que le 3 nm avant lui.
TSMC 2 nm démarre avec un niveau d’adoption inédit
Kevin Zhang, Senior Vice President chez TSMC, indique que le nœud N2 affiche quatre fois plus de tape-outs que le N3 au même stade. En clair, une part importante des clients historiques du fondeur a visiblement choisi de concentrer ses ressources de conception directement sur le 2 nm plutôt que sur les PDK 3 nm.
Cette dynamique repose d’abord sur le passage au premier transistor nanosheet gate-all-around FET de TSMC. Avec cette transition vers le GAAFET, le N2 promet jusqu’à 15 % de performances en plus à consommation identique, ou jusqu’à 30 % de consommation en moins à vitesse équivalente face au N3E.
TSMC avance aussi un gain d’environ 15 % en densité de transistors. Cela ouvre deux options classiques pour les concepteurs : réduire la taille du die à fonctionnalités identiques, ou conserver une surface élevée pour pousser davantage les performances.
Une contribution encore modeste au chiffre d’affaires, mais pour combien de temps ?

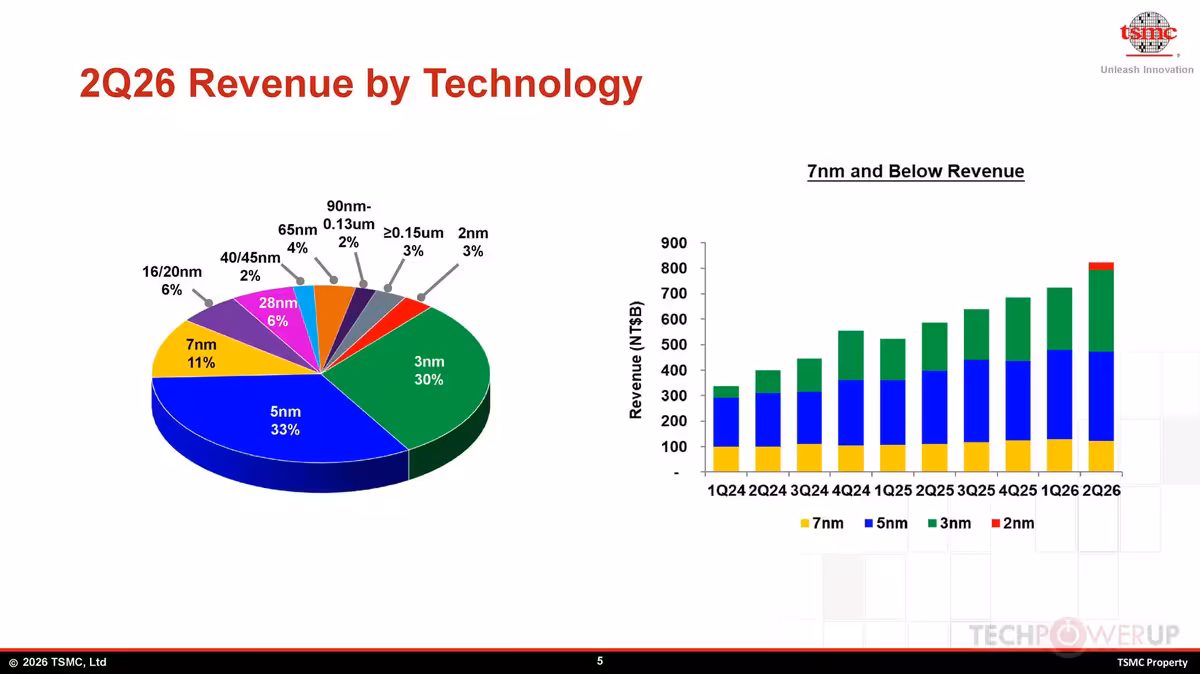

La production en volume du N2 a démarré au quatrième trimestre 2025. Deux trimestres plus tard, le 2 nm ne représente encore que 3 % du chiffre d’affaires de TSMC, loin derrière le 3 nm à 30 % et le 5 nm à 33 %, qui reste pour l’instant en tête.
Le décalage n’a rien d’étonnant : entre le tape-out et la montée en volumes livrés, l’inertie industrielle reste forte. TSMC s’attend donc à voir la part du N2 progresser dans les prochains trimestres, à mesure que les clients recevront davantage de puces finalisées.
Parmi les clients déjà identifiés, on retrouve AMD avec ses CPU serveur EPYC “Venice”, ainsi qu’Apple avec les A20 Pro destinés aux iPhone 18 Pro. Avec un nombre de clients quatre fois supérieur à celui observé sur la génération 3 nm, TSMC se place déjà dans une trajectoire favorable pour renforcer encore ses résultats trimestriels, d’autant que chaque nouveau nœud s’accompagne de wafers plus coûteux.
Pour mesurer ce que ces tape-outs changent vraiment, on peut aussi regarder la lecture financière la plus récente de TSMC et la montée en puissance de ses nouveaux nœuds, qui donne un bon aperçu du moment où l’effet volume finit par se voir dans les comptes.
Une feuille de route déjà étendue jusqu’en 2028
La famille N2 ne s’arrêtera pas au nœud initial. N2P est attendu dans la seconde moitié de cette année, vraisemblablement vers la fin, avec une nouvelle amélioration sur les performances et la consommation.
TSMC prévoit ensuite N2X en 2027, puis N2U en 2028. Les usages précis de ces variantes restent encore à détailler, mais le message est clair : le fondeur veut faire du 2 nm une base durable, appelée à prendre une place croissante dans ses rapports trimestriels.
Le point le plus surveillé sera désormais le rythme de conversion des tape-outs en volumes facturés. Si cette avance se confirme, le 2 nm pourrait devenir pour TSMC non seulement un saut technologique avec le GAAFET, mais aussi un accélérateur commercial plus rapide que prévu.
Source : TechPowerUp
