Installation
Le montage n’a rien de compliqué pour toute personne ayant déjà monté un ventirad. Mais même pour les novices cela reste simple. Dans notre cas, le montage s’effectue sur une carte mère Gigabyte Z690 Gaming X DDR4.

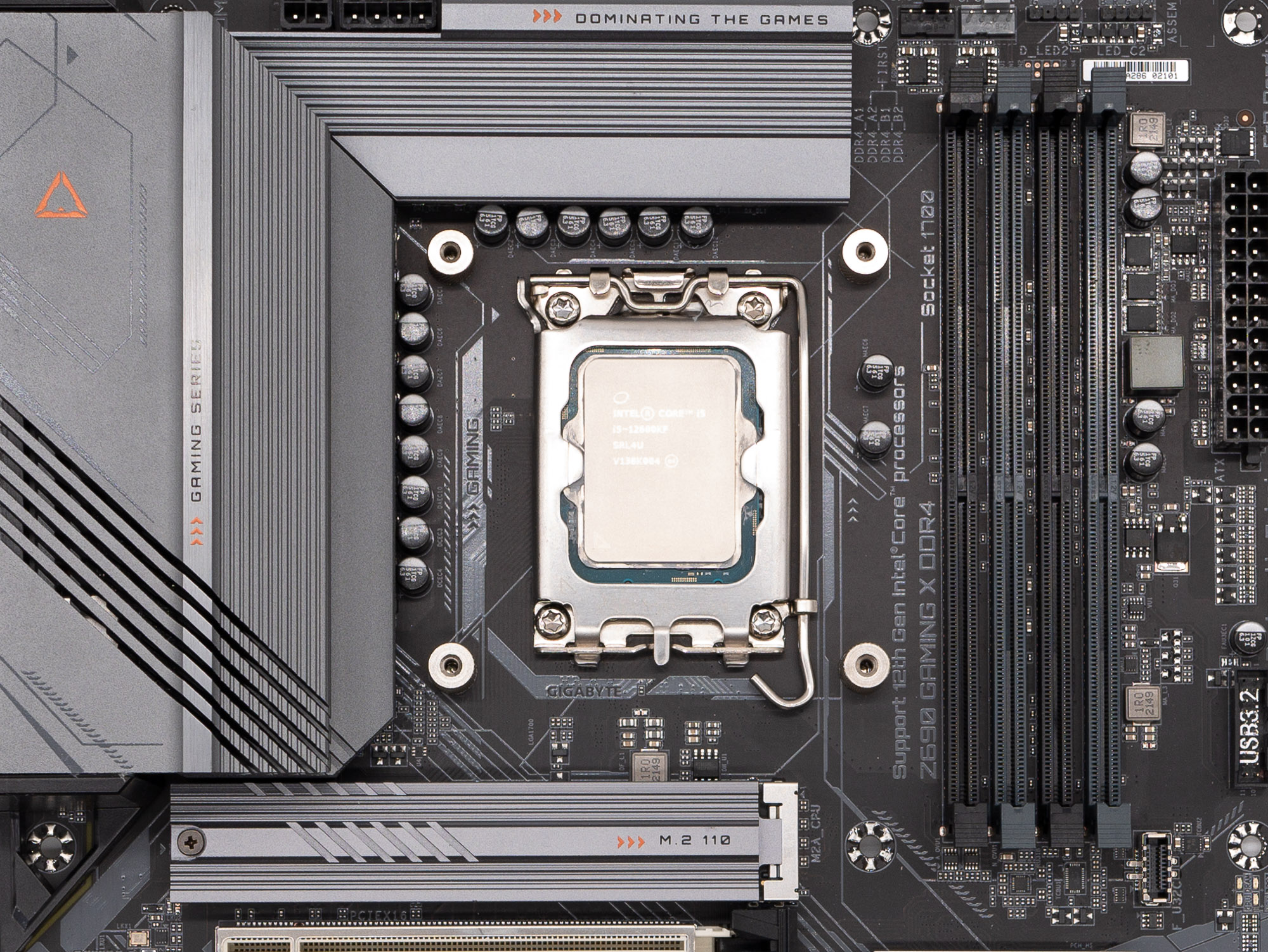

La première étape est la préparation de la carte mère. Nous positionnons les quatre rondelles sur les trous de fixation. Ensuite, nous devons traverser la contre plaque et la carte mère à l’aide des quatre vis. Après avoir retourné la carte mère, nous devons positionner les quatre entretoises.
Les deux étriers viennent se positionner sur les entretoises, ils sont maintenus par des vis. Après avoir appliqué la pâte thermique, nous pouvons procéder au montage du radiateur. Le système de fixation utilise des ressorts hélicoïdaux qui exercent une pression de contact parfaitement maîtrisée. Le système permet simplement d’assurer automatiquement la pression nécessaire sans inquiétude à avoir quant au niveau de serrage. Ce système lutte contre le serrage excessif qui est alors tout simplement impossible. Il ne reste plus qu’à placer les ventilateurs et à brancher les 4 pins PWM.

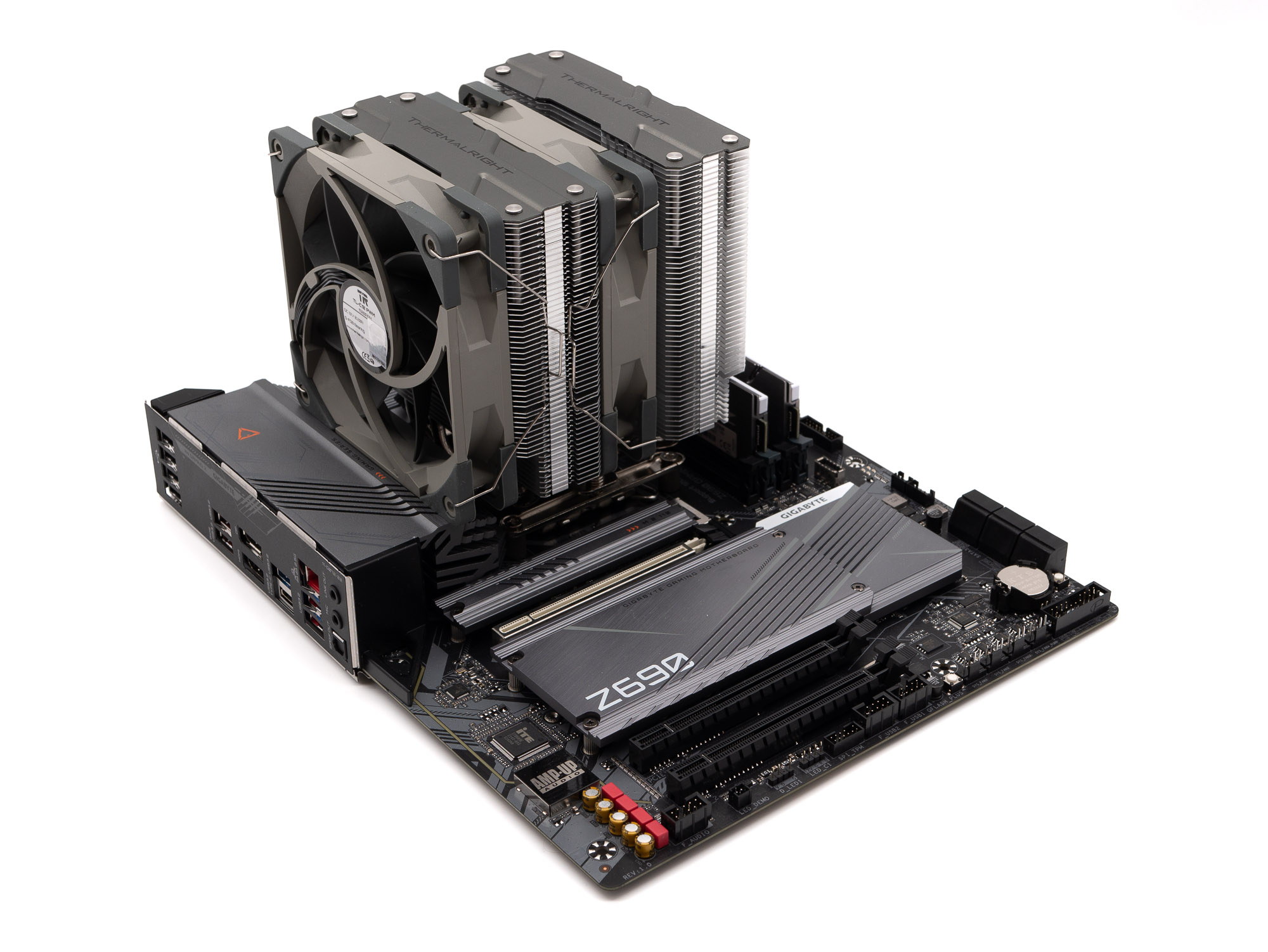

Rendu final

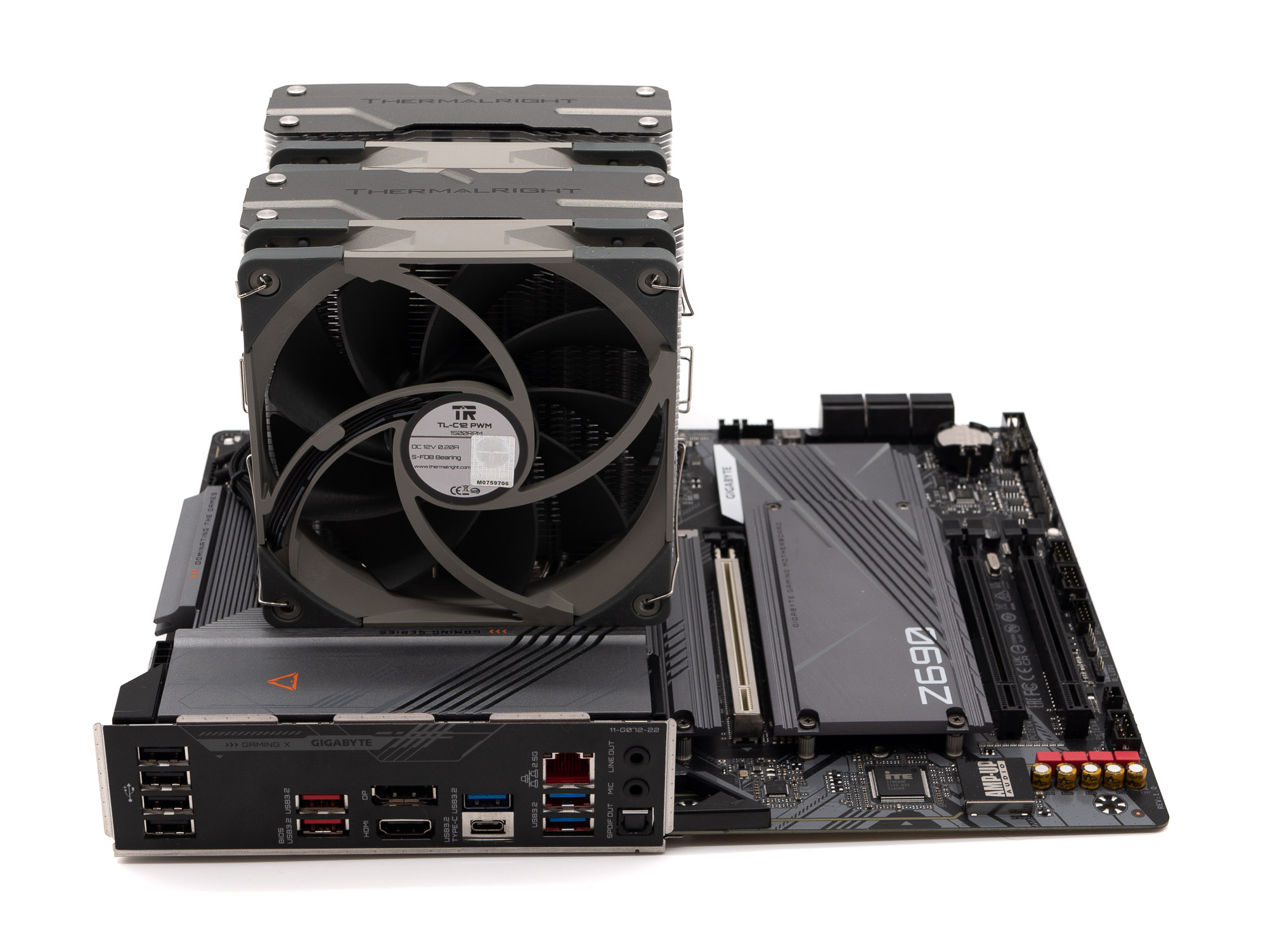

Le ventirad Peerless Assassin 120 avec son format double tour empiète sur les ports DIMM. Mais Thermalright a prévu une découpe sur le côté de chaque radiateur et donc cela ne gêne pas le montage des barrettes mémoires, même les plus hautes.
Par contre, si vous souhaitez mettre le deuxième ventilateur du côté des barrettes mémoires, il faudra choisir des barrettes assez basses.
Du côté des cartes graphiques aucun souci non plus. Il faudra cependant prévoir le montage de notre SSD M.2 à l’avance si l’on ne veut pas être dérangé.
