Installation du Thermalright Frost Commander 140
Le montage n’a rien de compliqué pour toute personne ayant déjà monté un ventirad. Mais même pour les novices cela reste simple. Dans notre cas, le montage s’effectue sur une carte mère Gigabyte Z690 Gaming X DDR4.

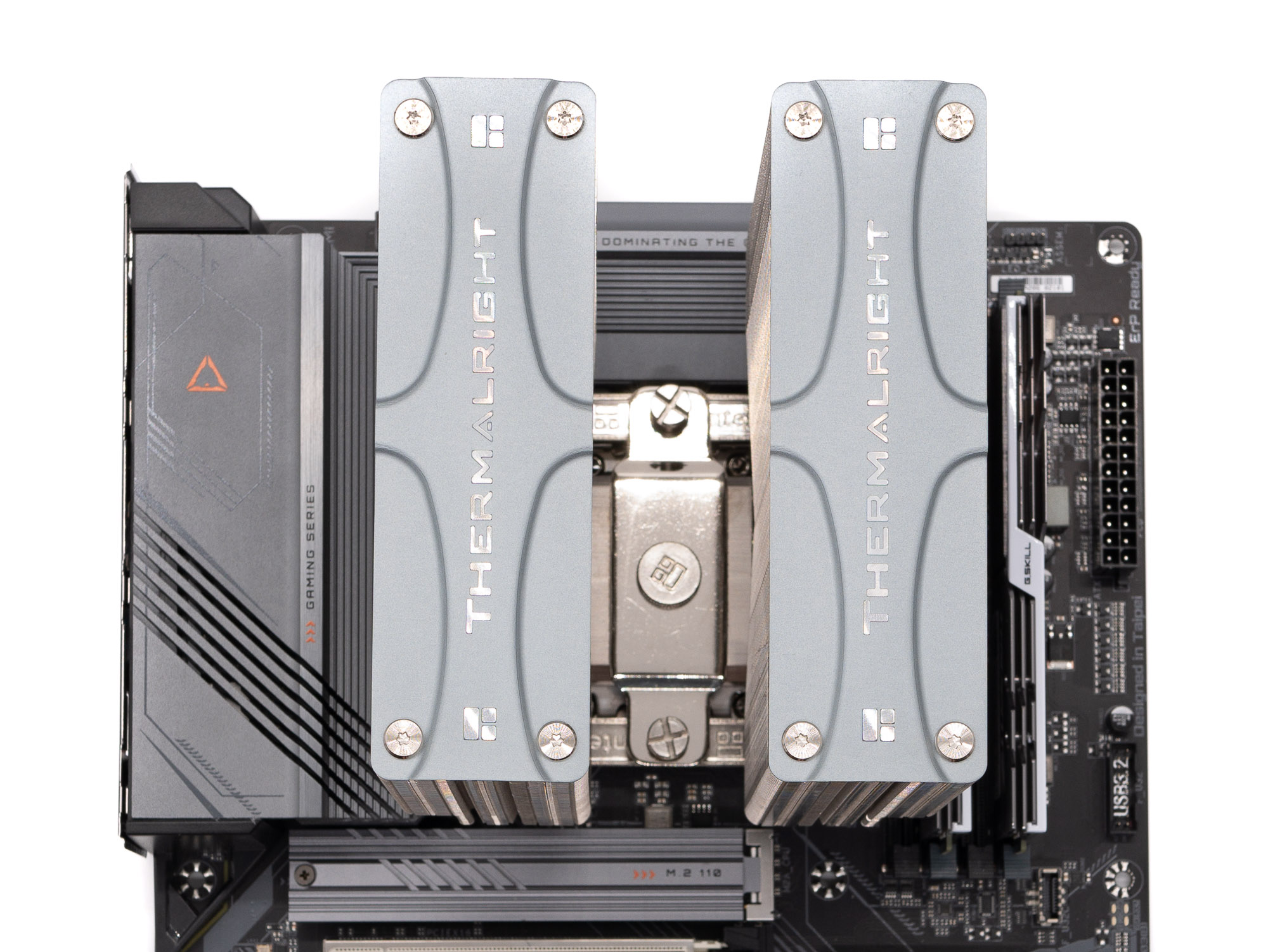

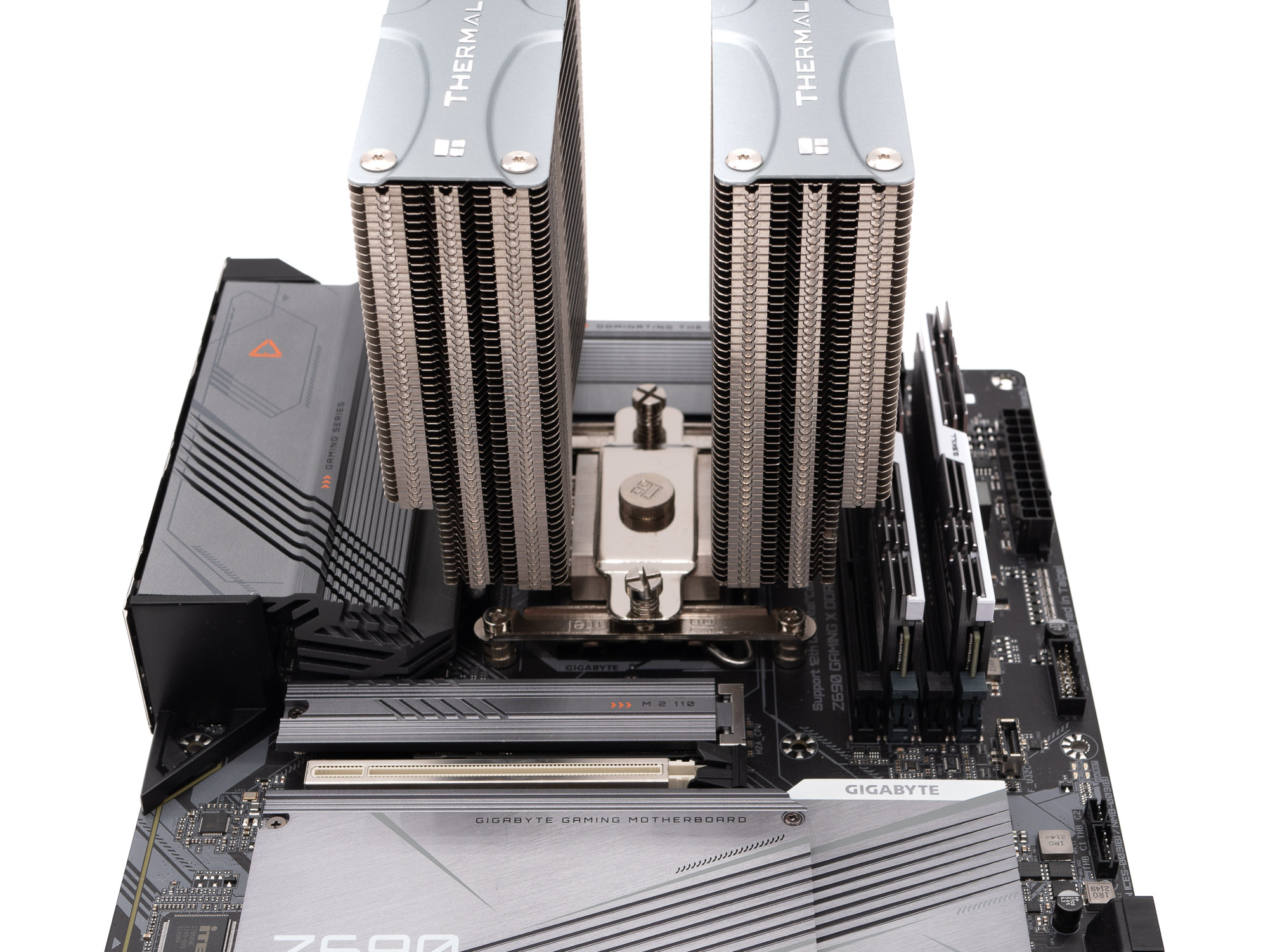

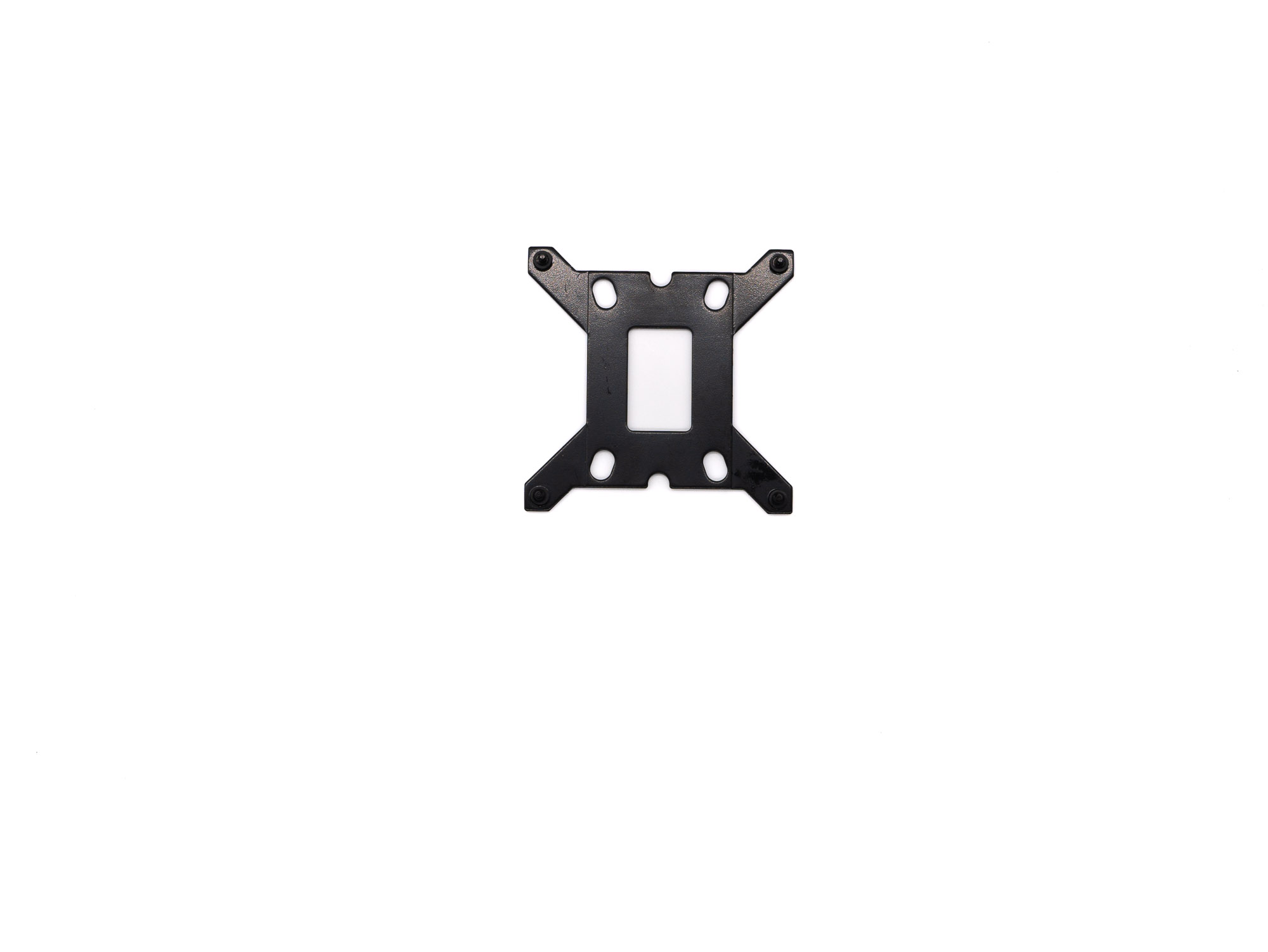

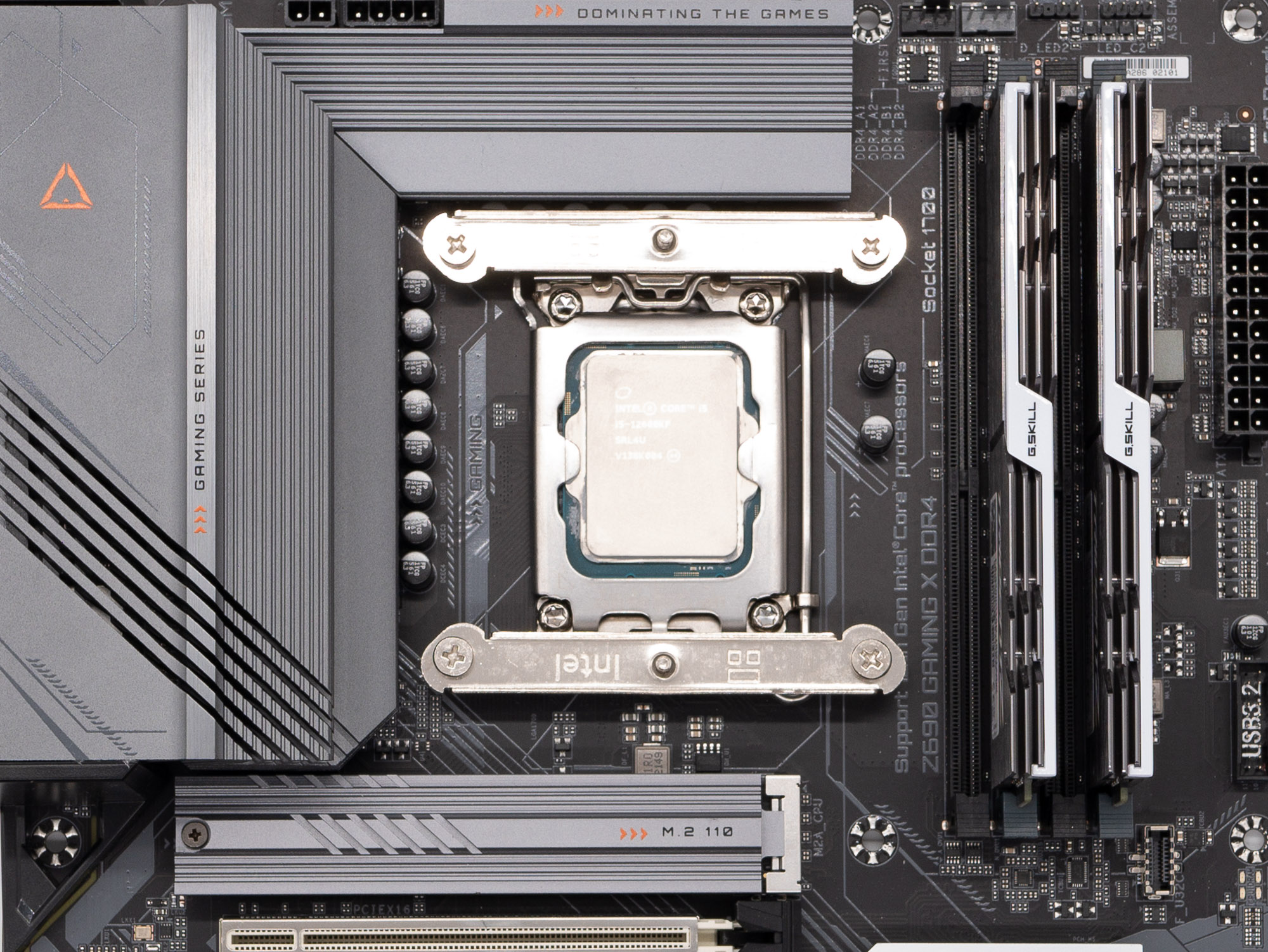

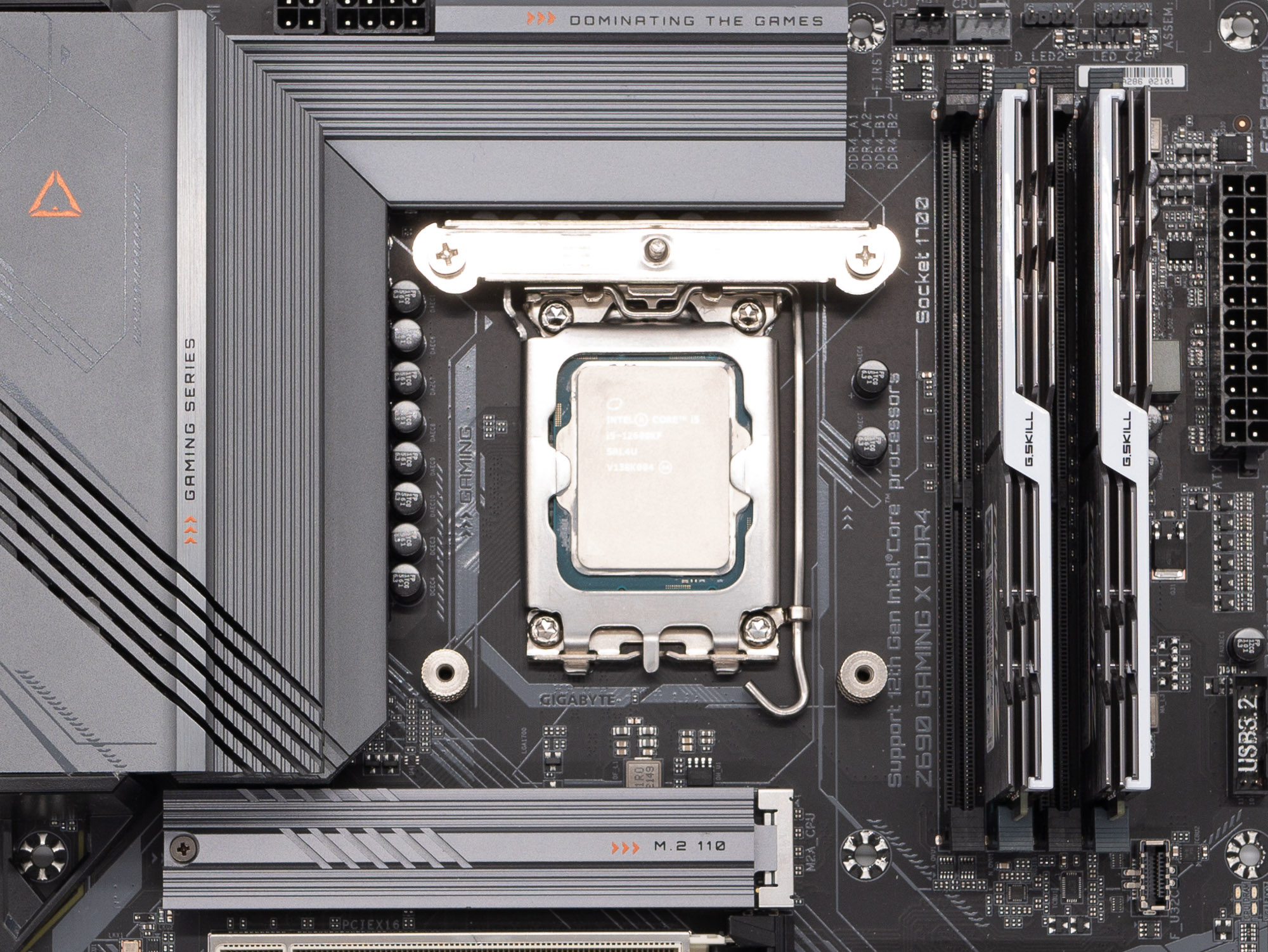

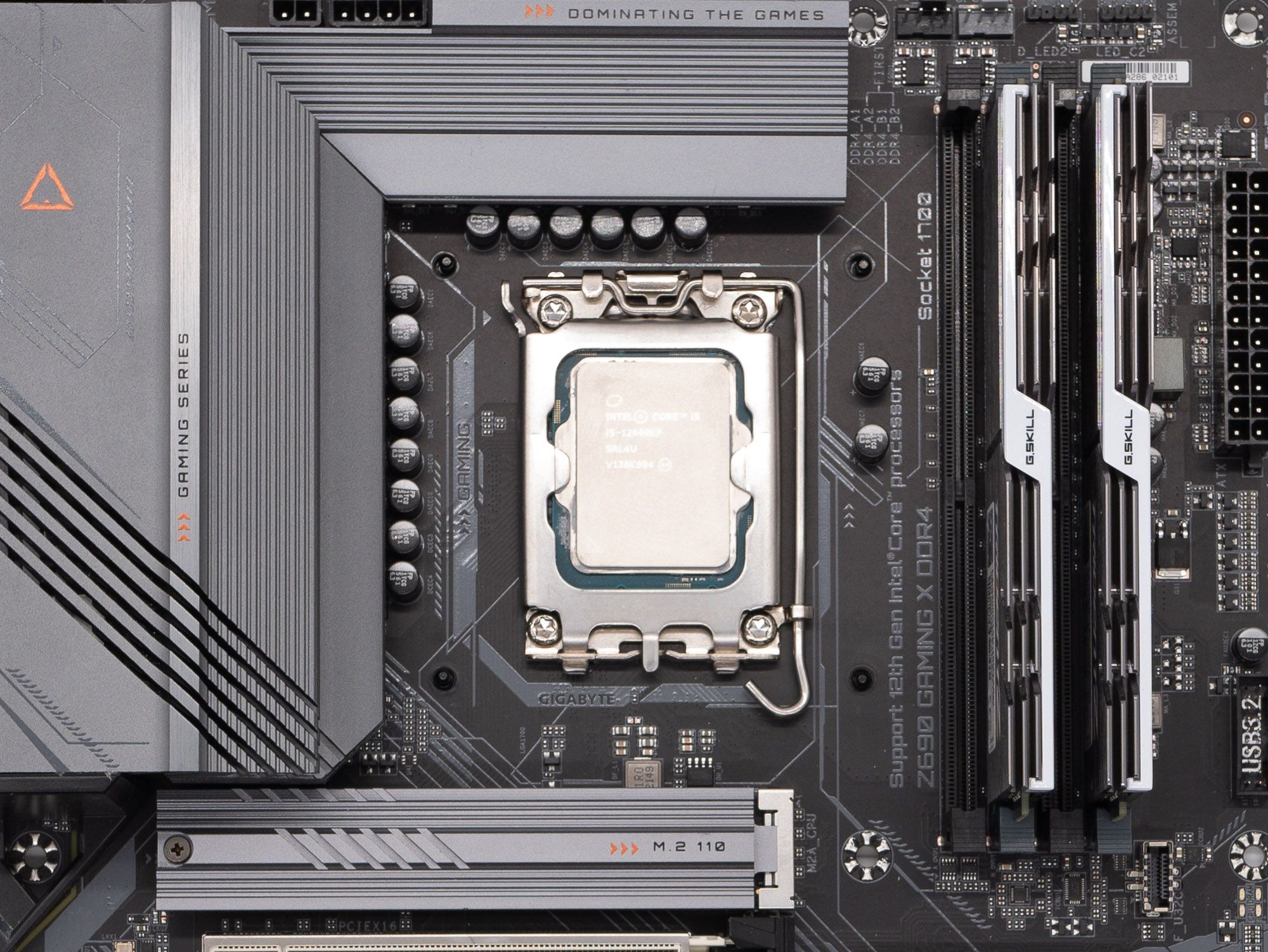

La première étape est la préparation de la carte mère. Pour ce faire, nous devons placer la contreplaque arrière en version LGA 1700. Nous posons la carte mère dessus, puis nous devons visser les entretoises aux quatre coins. Il est temps de positionner les étriers spécifiques au socket LGA 1700 de notre carte mère, à l’aide des vis. Nous pouvons désormais positionner le dissipateur sur les étriers.
Le système de fixation utilise des ressorts hélicoïdaux qui exercent une pression de contact parfaitement maîtrisée. Le système permet simplement d’assurer automatiquement la pression nécessaire sans inquiétude à avoir quant au niveau de serrage. Ce système lutte contre le serrage excessif qui est alors tout simplement impossible. Il ne reste plus qu’à placer les ventilateurs et à brancher les 4 pins PWM.

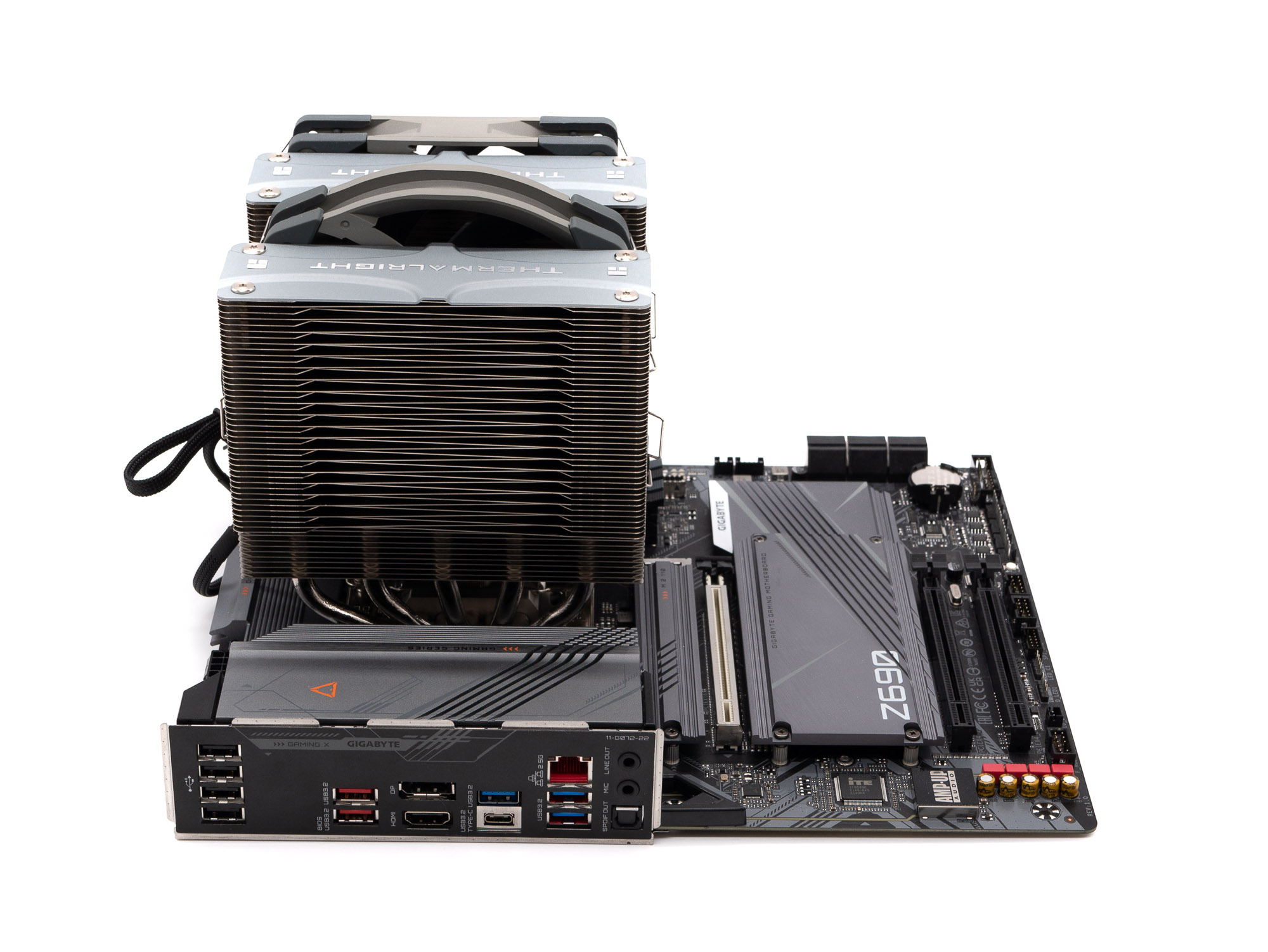

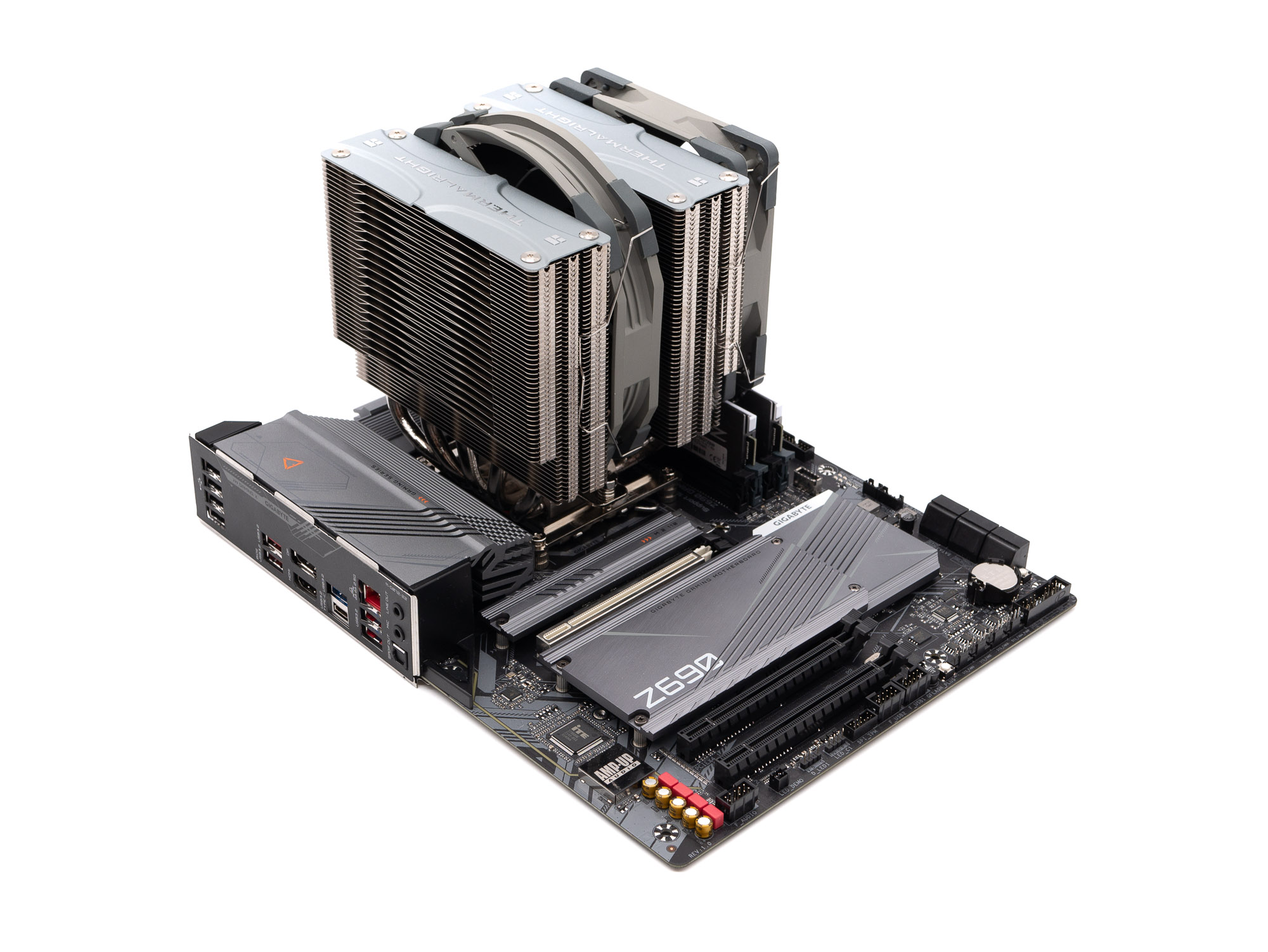

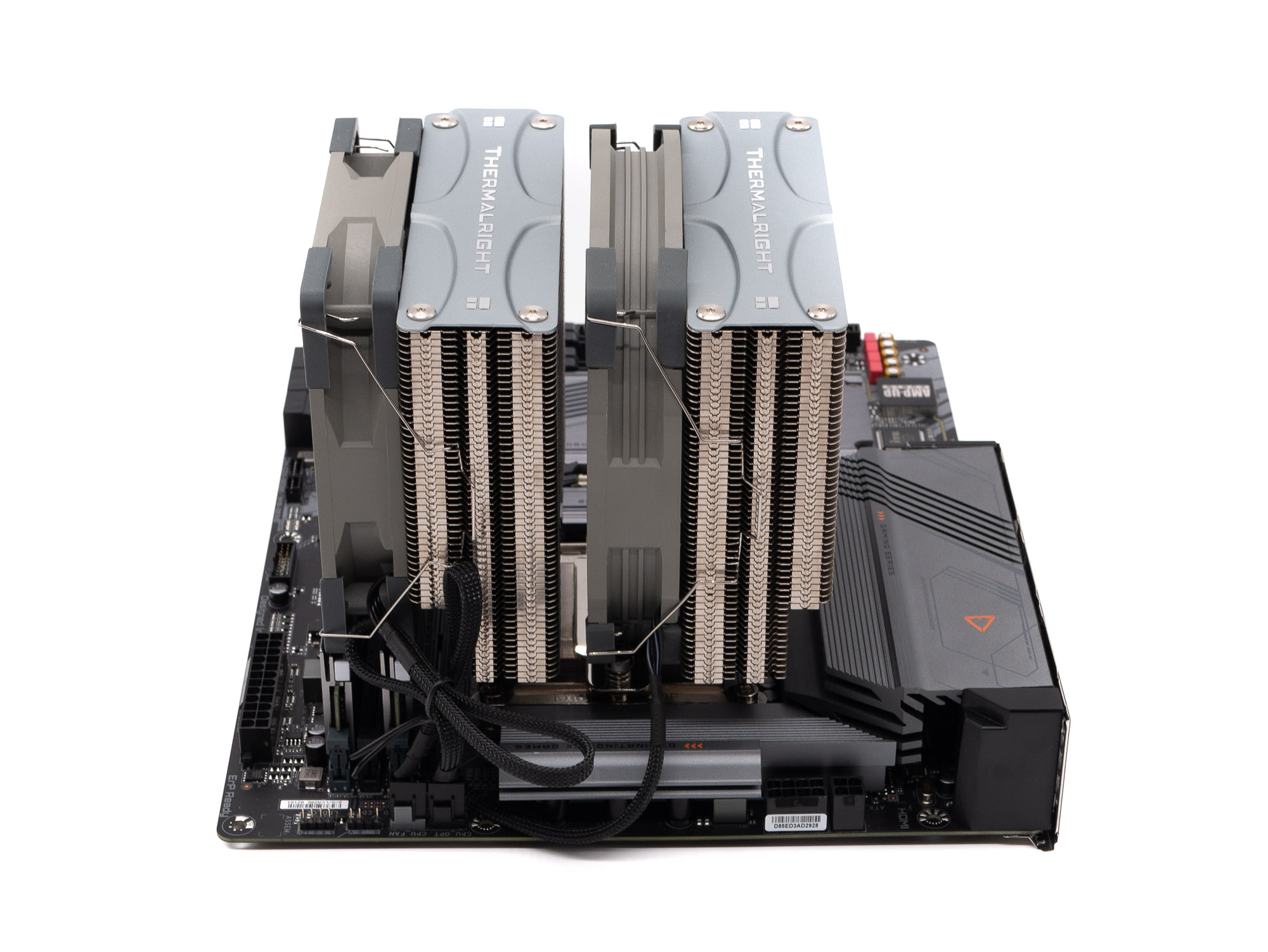

Rendu final

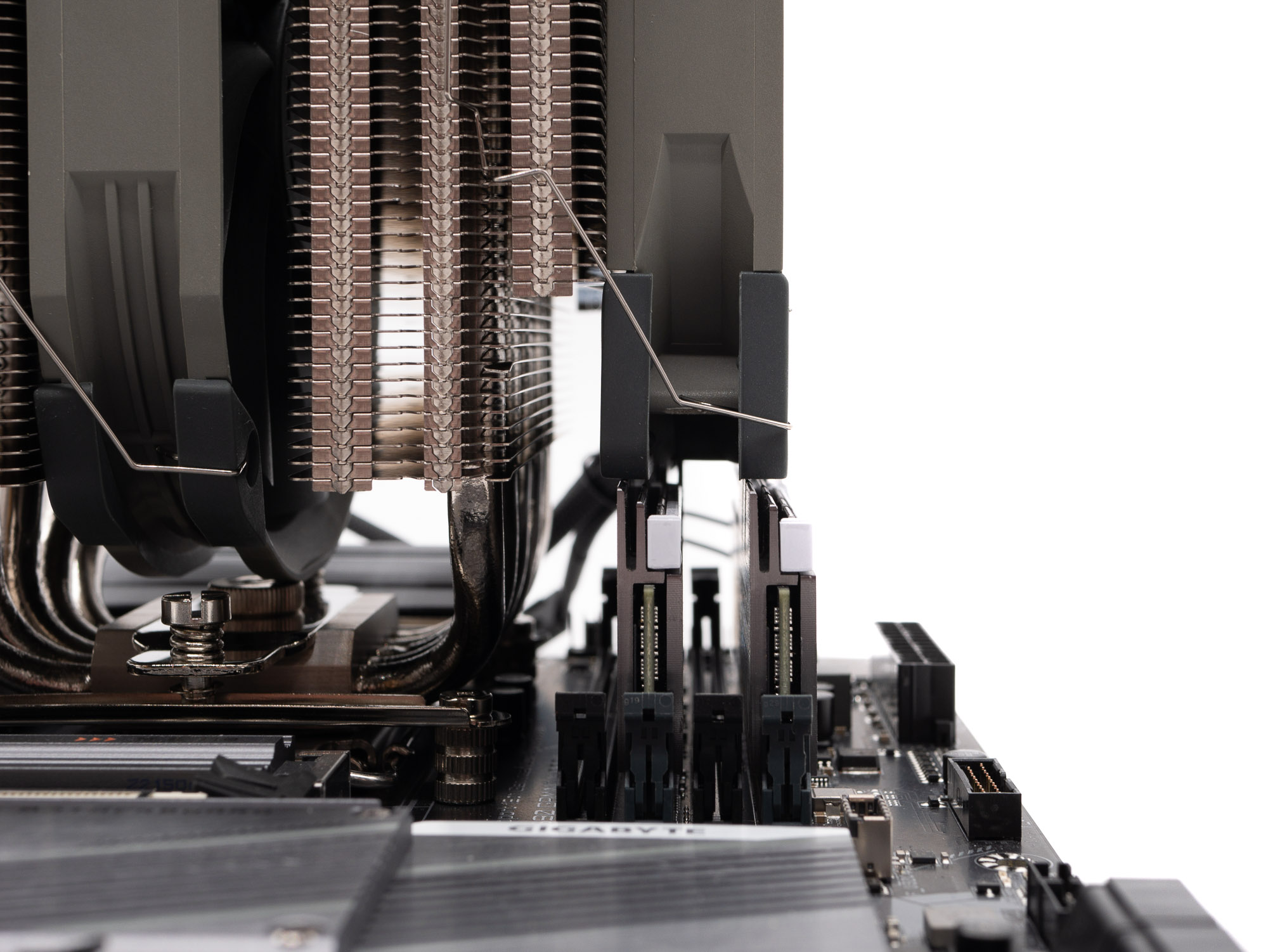

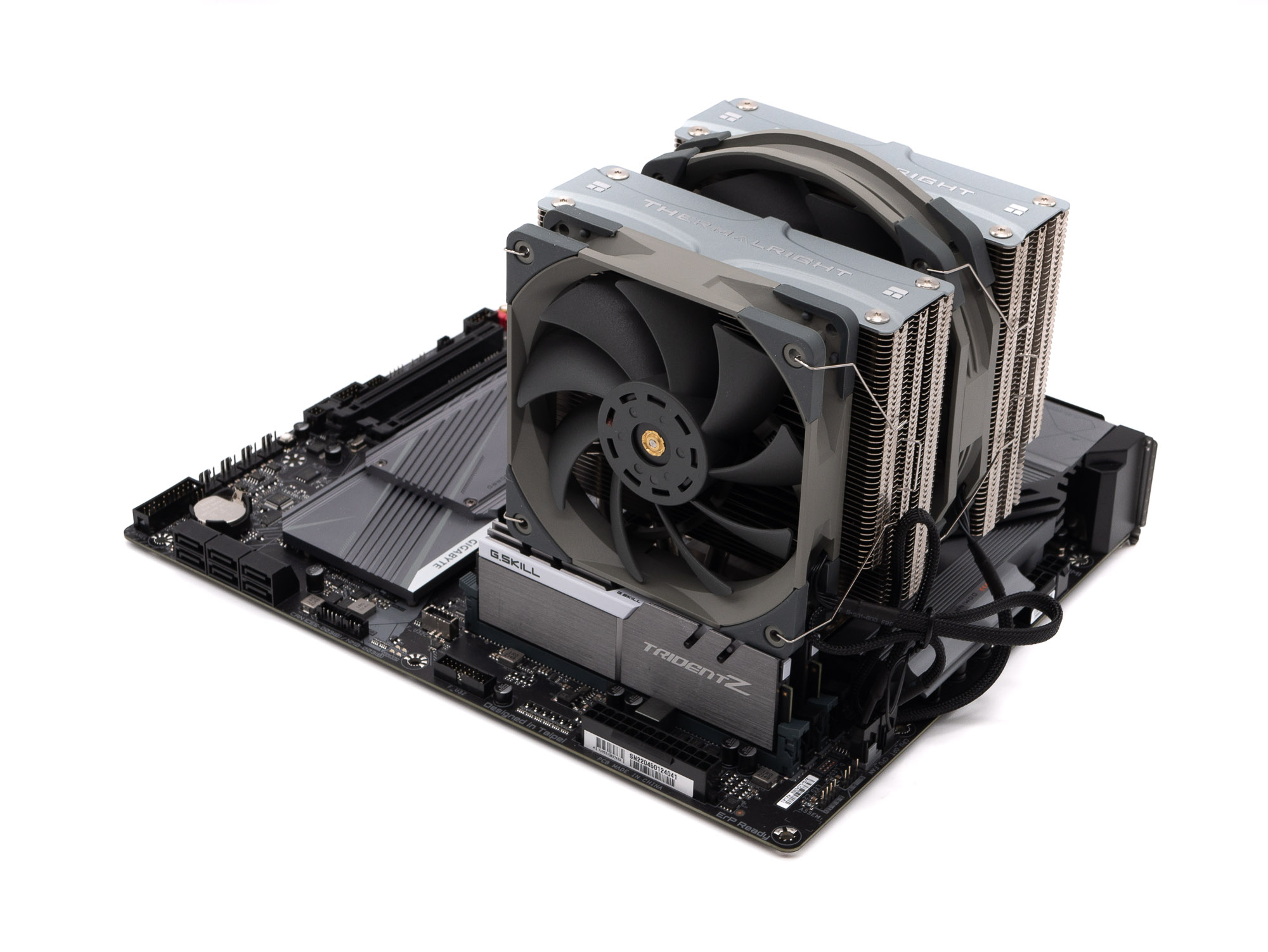

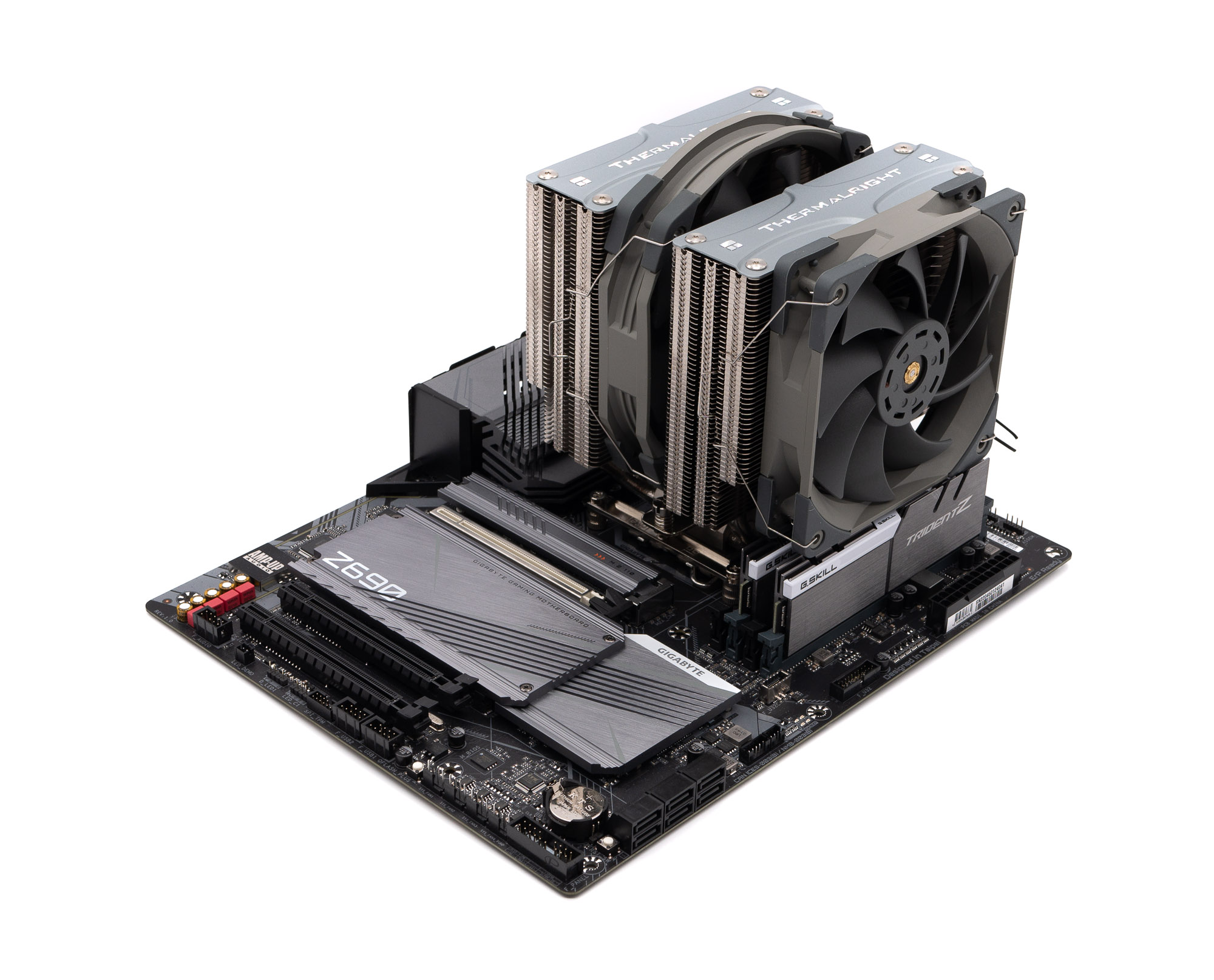

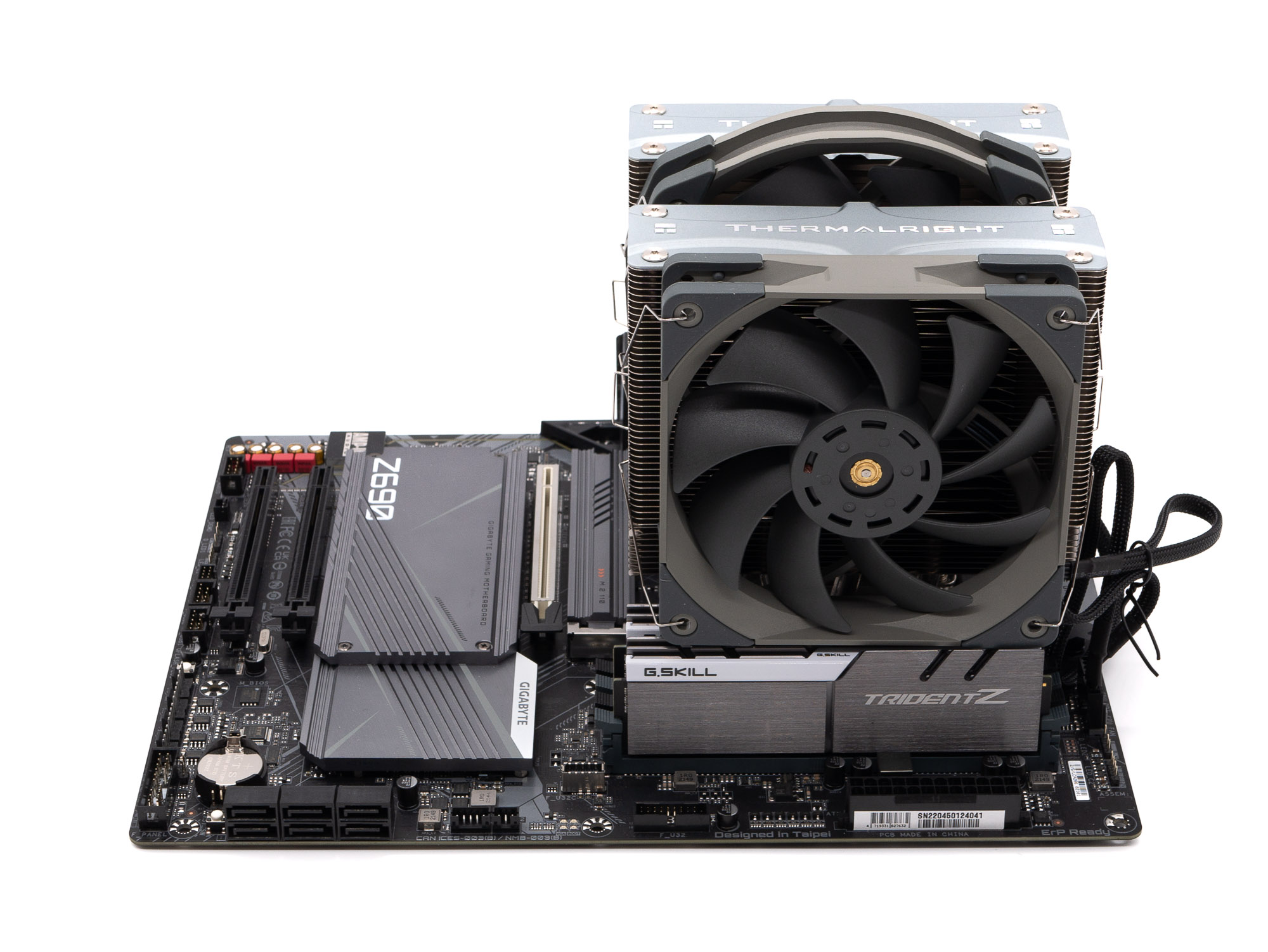

Si au niveau du montage des barrettes mémoires, nous ne sommes pas gênés, le ventilateur vient recouvrir ces dernières. Dans notre cas, avec les G.Skill Trident Z, le ventilateur dépasse légèrement du dessus de la plaque supérieure. Mais bien en dessous du ventilateur central. Par contre les fans de RGB risquent d’être déçus…

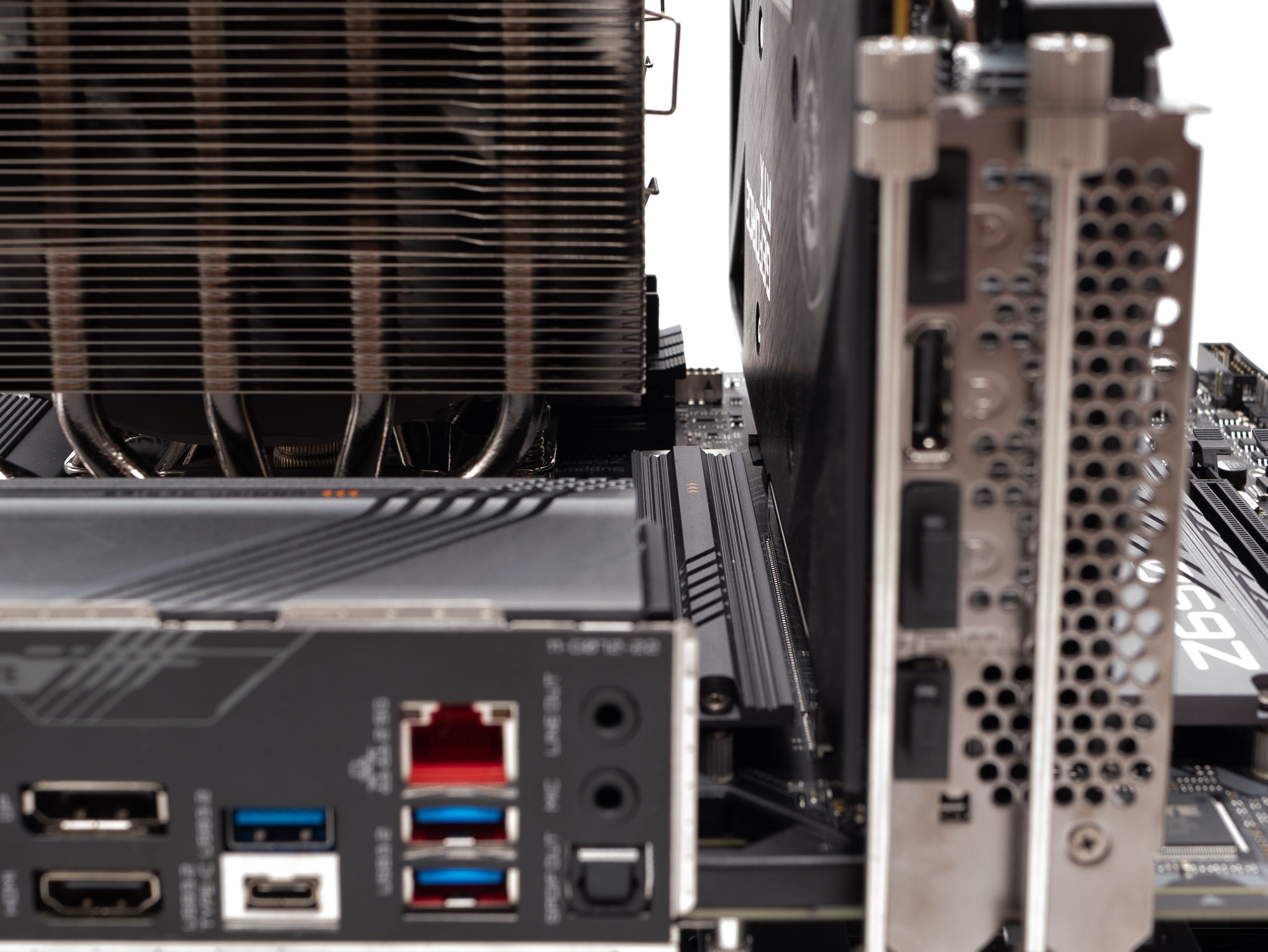

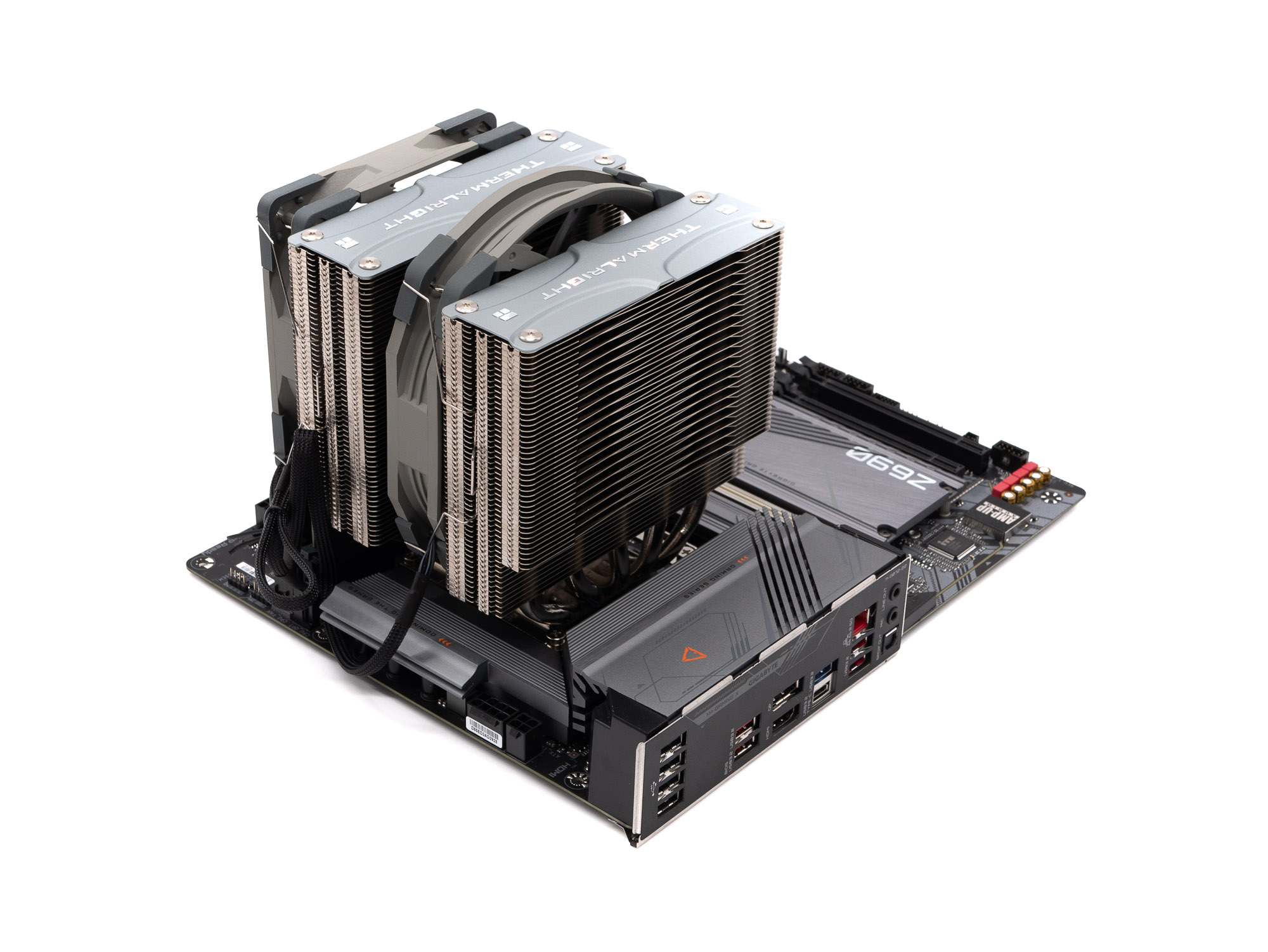

Du côté des cartes graphiques aucun souci non plus. Il faudra cependant prévoir le montage du SSD M.2 à l’avance si l’on ne veut pas être dérangé.
