Raijintek Pan Slim : Montage
Pour le montage, il n’y a pas d’ordre précis. Comme tout est sur le même niveau, nous pouvons commencer par n’importe quel élément de notre configuration. Puisque nous parlons de configuration, voici celle utilisée pour notre test :
Configuration
- Carte mère : Gigabyte B450i AORUS Pro Wifi
- Processeur AMD Ryzen 7 2700X
- RAM : 2 x 8 Go GSkill Trident Z RGB 3200 MHZ DDR4
- Carte graphique : Zotac GTX 1060 6 Go
- Alimentation : Cooler Master V650 SFX Gold
- AIO : Alphacool Eisbaer Aurora LT 240
- SSD : Corsair MP510 240 Go
Installation

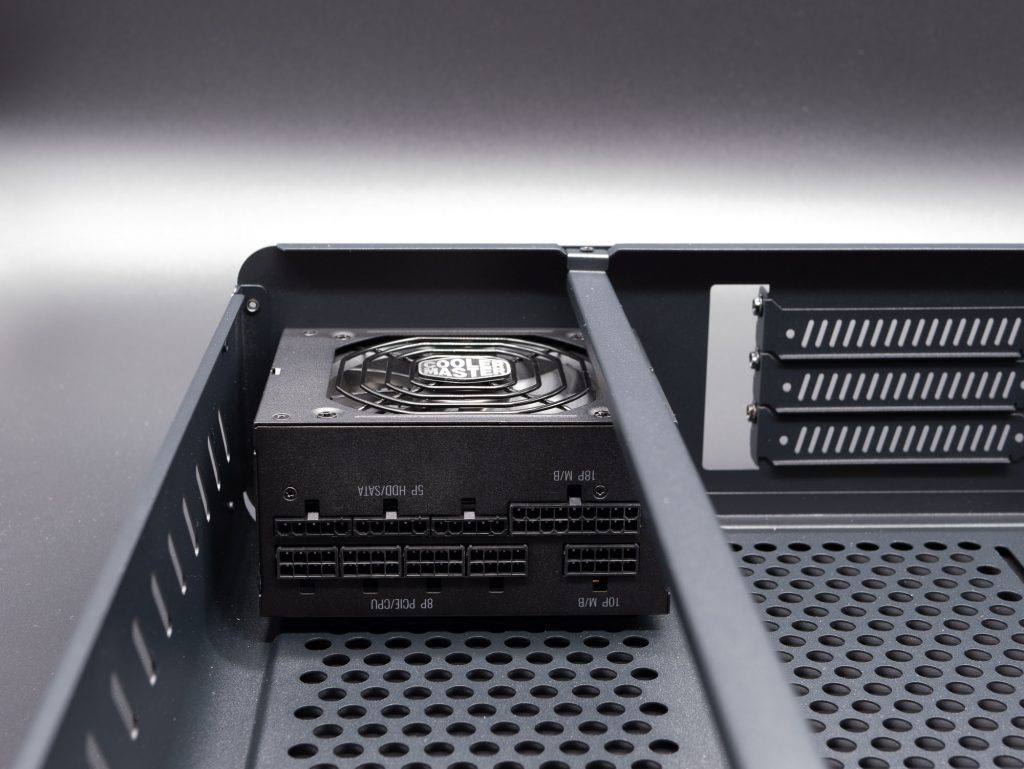

Nous avons débuté l’installation par la mise en place de l’alimentation. Elle se passe sans difficulté. Par contre, nous avons été surpris par l’éloignement entre la carte mère et l’alimentation. En effet, notre alimentation a un câble ATX de 300 mm de long, c’est trop court pour pouvoir connecter notre carte mère. Sur les alimentations SFX, le câble 24 pins est d’une longueur entre 300 et 350 mm. Il faudra donc une rallonge pour connecter la carte mère. Le câble EPS lui est assez long, à condition de le passer sous votre carte graphique.

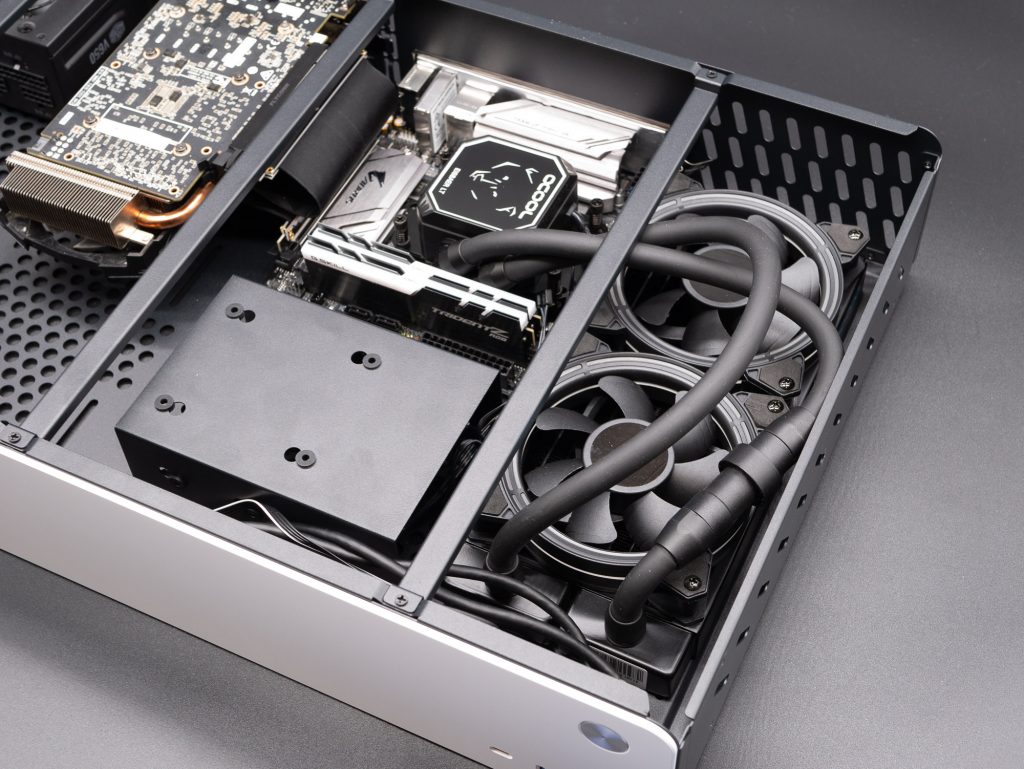

Nous avons ensuite installé la carte mère, comme le boîtier est bien ouvert, nous n’avons rencontré aucune difficulté. Pour refroidir le processeur, nous avons souhaité installer notre AIO. Mais il n’est pas possible de fixer le radiateur de l’AIO sans retirer la plaque qui supporte le boîtier. Pour cela, il faut retirer 14 vis. Il aurait simplement fallu prévoir des passages dans la plaque en aluminium pour pouvoir visser le radiateur sur la structure en acier du boîtier. Pour fixer la plaque froide sur le processeur, nous avons également démonté la traverse de renfort. Mais c’est principalement dû à la rigidité des tuyaux de notre AIO.

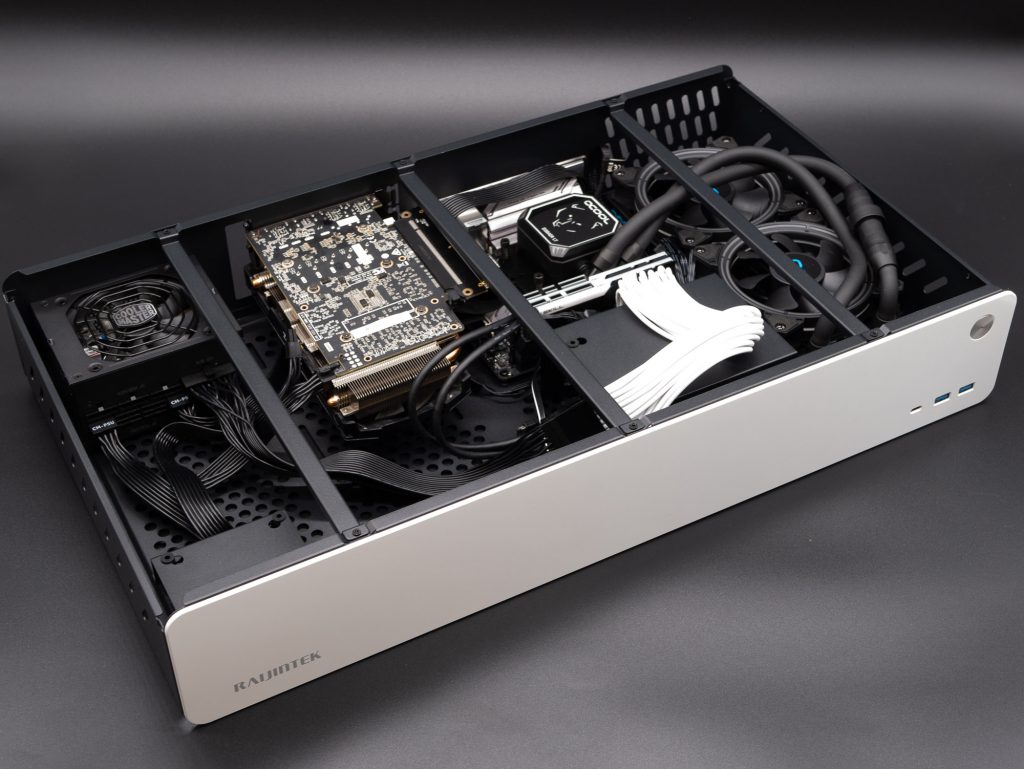

L’installation de la carte graphique se fait également sans effort. Pour connecter la carte graphique à la carte mère, nous utilisons le riser fournit par Raijintek. Ce dernier mesure 150 mm de long et est certifié PCIE 3.0. Raijintek aurait pu opter pour un riser rigide. Avec celui d’origine, il va falloir le placer en S pour ne pas gêner la carte graphique. À voir sur le long terme.

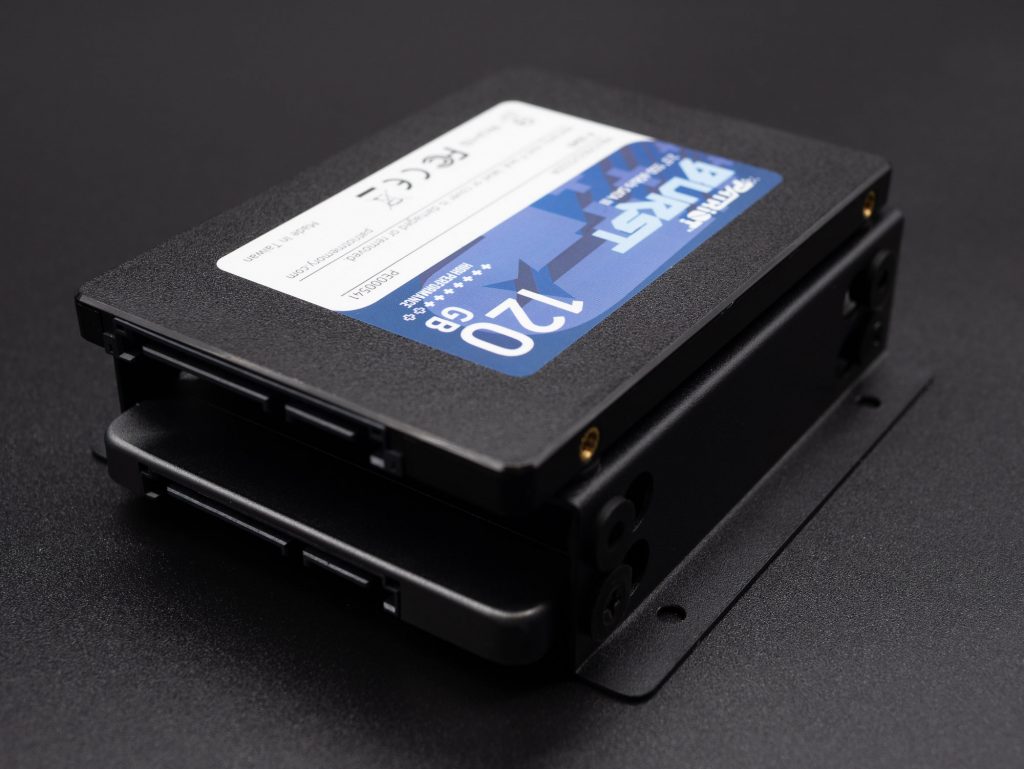

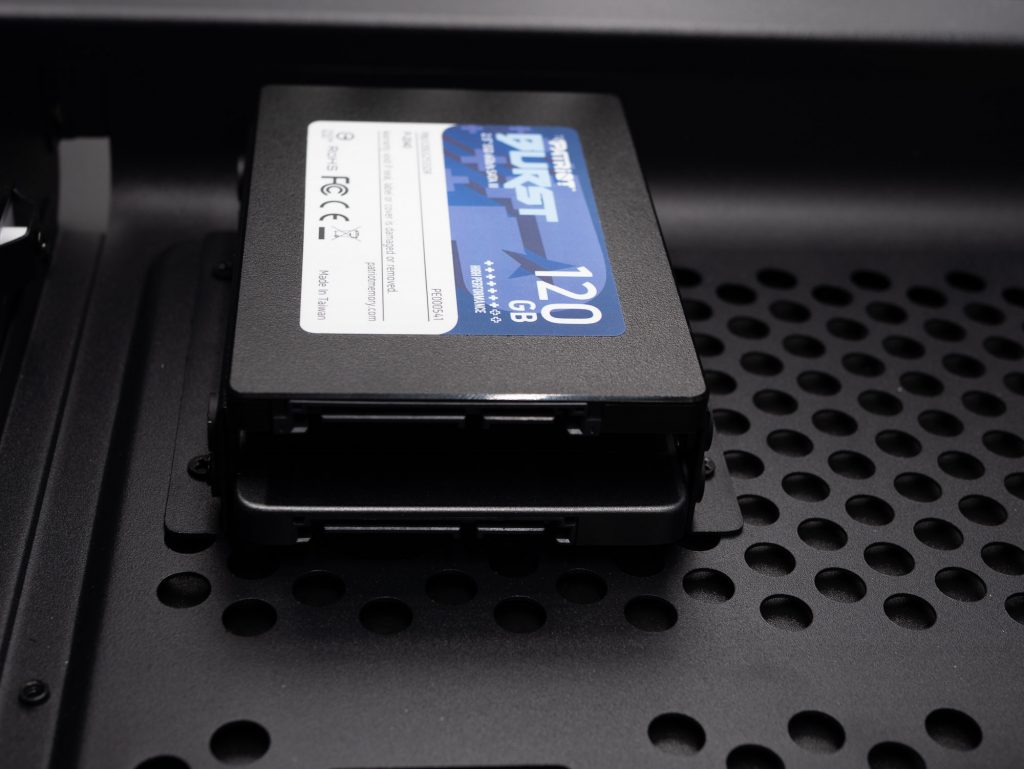

La possibilité d’installer jusqu’à six disques durs permet d’y loger toute votre bibliothèque multimédia, films, musique et photos. Par contre Raijintek ne met pas assez de vis pour pouvoir fixer l’ensemble des disques…

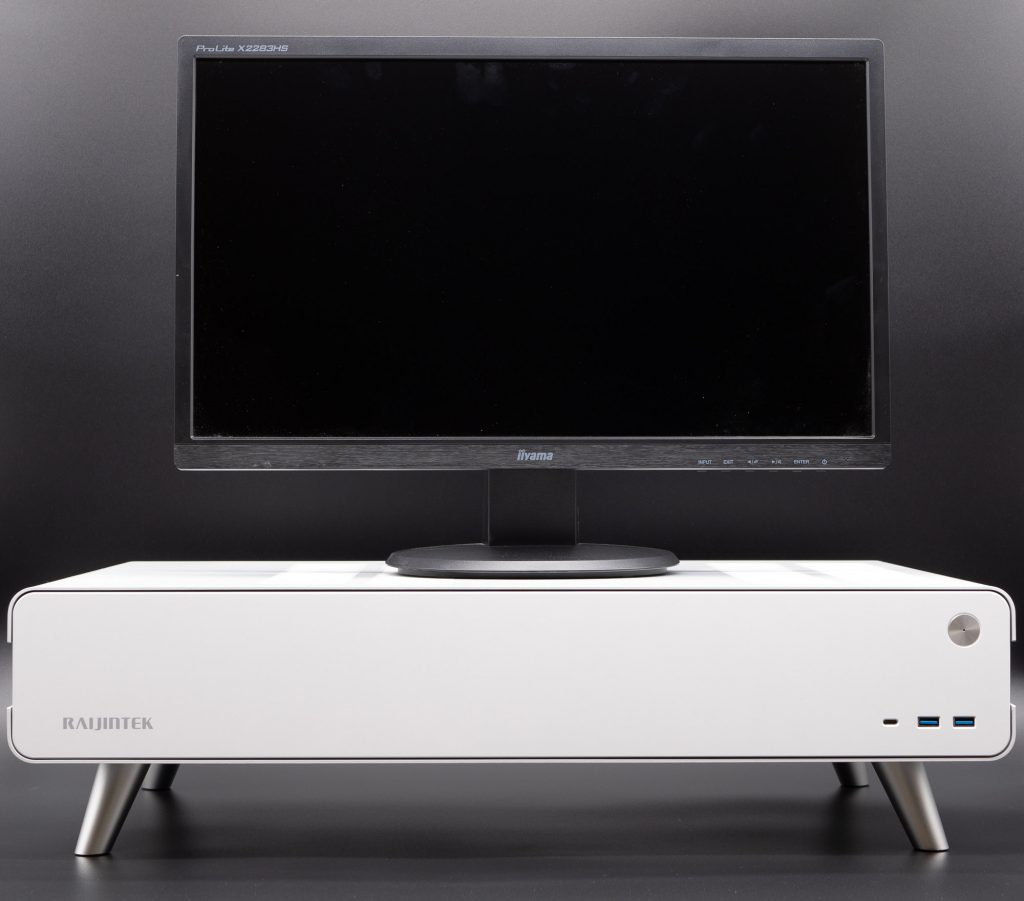

Visuel avec un écran 22″ posé sur le Raijintek Pan Slim.
