Review - FSP Hydro PTM PRO 1200W ATX 3.0
Note globale (Détails à la dernière page) - 9
9
FSP présente la Hydro PTM PRO 1200W ATX 3.0, une alimentation modulaire, silencieuse et performante, idéale pour les joueurs. Elle supporte les configurations avancées avec des cartes graphiques de dernière génération grâce à sa capacité de pointe de 200% de puissance nominale et un connecteur 12VHPWR pour 600W continus. Son mode semi-passif assure un fonctionnement silencieux et elle résiste à l'humidité et la poussière. Disponible pour 250 € avec une garantie de 10 ans.
FSP nous a fait parvenir son bloc d’alimentation haut de gamme, le Hydro PTM PRO 1200W ATX 3.0. C’est une alimentation conçue spécialement pour les joueurs exigeants qui cherchent à équiper leur PC d’un composant à la fois silencieux et performant.
La Hydro PTM PRO 1200W est adaptée aux configurations les plus récentes nécessitant une grande puissance, notamment pour les cartes graphiques de dernière génération. Elle est full modulaire et adopte un design à rail 12V unique avec une topologie LLC résonante en pont complet, redressement synchrone 12V et convertisseurs DC/DC et profite d’une certification 80PLUS Platinum.
Compatible avec la norme ATX 3.0, elle peut gérer des pics de puissance allant jusqu’à 200% de sa puissance nominale. Elle intègre un connecteur 12VHPWR natif pouvant délivrer jusqu’à 600W en continu pour les cartes graphiques PCIe 5.0.
Le ventilateur utilise un mode semi-passif avec arrêt complet à faible charge pour un fonctionnement totalement silencieux. L’alimentation est aussi équipée de la technologie exclusive Off-Wet de FSP qui la protège contre l’humidité, la poussière et la corrosion, lui permettant de fonctionner de manière stable même dans des conditions extrêmes.
La Hydro PTM PRO 1200W offre un excellent rapport qualité-prix à seulement 250 € chez nos amis Infomax. De plus, elle est livrée avec une garantie de 10 ans, témoignant de sa robustesse et de sa durabilité exceptionnelles. Découvrons-la.
SPÉCIFICATIONS
| Modèle | HPT2-1200M,Gen5 |
|---|---|
| Puissance de sortie | 1200W |
| Format | ATX |
| Certification 80 PLUS | Platinum |
| Tension d’entrée | 100-240V |
| Courant d’entrée | 14-9A |
| Frequence d’entrée | 50-60Hz |
| PFC | Active PFC |
| Rendement | ≥92% at typical load |
| Type de ventilation | FDB Fan, 135mm |
| Dimensions(L x W x H) | 150 x 190 x 86 mm |
| Protections | OCP, OVP, SCP, OPP, OTP, UVP |
Emballage et Contenu de la Hydro PTM PRO 1200W ATX 3.0
L’alimentation Hydro PTM Pro 1200W se présente dans un emballage qui conjugue design soigné et informations techniques de pointe.
Sur le devant de la boîte, on trouve le logo, les indications PCIe 5.0 Ready / ATX 3.0, une image du produit, une illustration d’un condensateur électrolytique japonais de 450V 105ºC, des icônes de trois connecteurs d’alimentation CPU, la certification 80PLUS Platinum, des icônes de protection triple, une icône de garantie de 10 ans, le nom du produit, et la puissance de sortie.
L’arrière de la boîte est une mine d’informations. On retrouve le logo, le nom du produit, la puissance de sortie, l’étiquette PCIe 5.0 Ready, une description des caractéristiques, une illustration interne du produit, la certification 80PLUS Platinum, les certifications de sécurité, les informations sur le fabricant, un lien QR pour le manuel d’utilisation, un code-barres du produit, et le lieu de fabrication.
Déballage de la FSP Hydro PTM PRO 1200W ATX 3.0
L’ouverture de la boîte se fait par le dessus, avec une ouverture par le grand côté. Nous tombons directement sur la documentation, un sac de rangement ainsi qu’un bloc polystyrène noir protégeant le bloc.
Le contenu de l’emballage comprend l’unité principale de l’alimentation FSP Hydro PTM PRO 1200W, un câble d’alimentation EU, un ensemble de câbles modulaires, des vis/des attaches de câbles Velcro, un faux chargeur à 24 broches, un manuel, deux ensembles d’autocollants décoratifs, et un sac de rangement pour les câbles.

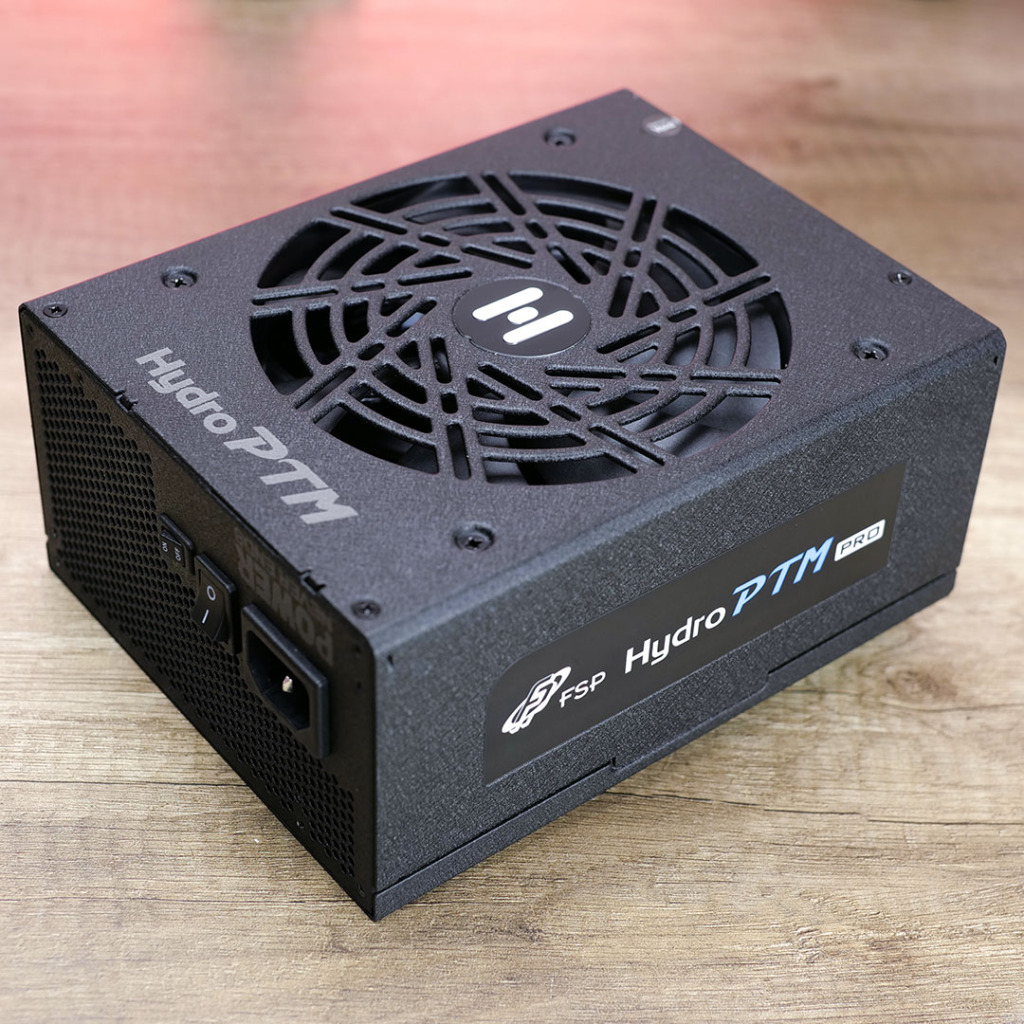

La FSP Hydro PTM PRO 1200W ATX 3.0 en détail

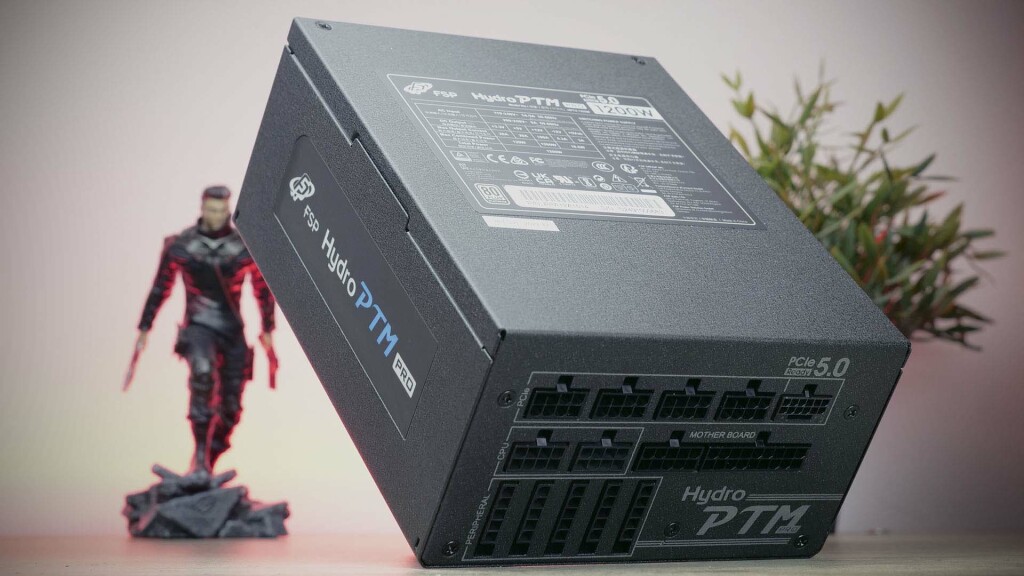

Les dimensions de la FSP Hydro PTM PRO 1200W ATX 3.0 sont de 190mm x 150mm x 86mm, ce qui en fait un bloc d’alimentation relativement long. Il est donc, recommandé aux utilisateurs de vérifier la taille maximale compatible du bloc d’alimentation avec leur boîtier avant de l’acheter. Bien que la plupart des boîtiers de taille moyenne ne devraient pas poser de problème, l’installation dans un boîtier MATX pourrait poser quelques difficultés.
La Hydro PTM PRO 1200W ATX 3.0 est dotée d’un revêtement spécial pour assurer une protection optimale de l’alimentation et de ses composants internes contre la poussière, l’humidité et les taches. Elle garantit des performances fiables dans des conditions difficiles et a été testée pour fonctionner de manière optimale même en présence d’une humidité relative de 95%.
Les deux côtés de l’unité sont ornés de marques déposées et d’autocollants indiquant le nom du produit, imprimés avec la marque FSP et le modèle Hydro PTM Pro. Le fabricant inclut deux jeux d’autocollants décoratifs permettant aux utilisateurs de personnaliser leur configuration, le rouge et le vert représentant respectivement AMD RED et NVIDIA GREEN. A moins que votre boîtier ne dispose d’un cache alim ajouré, personne ne verra le changement.

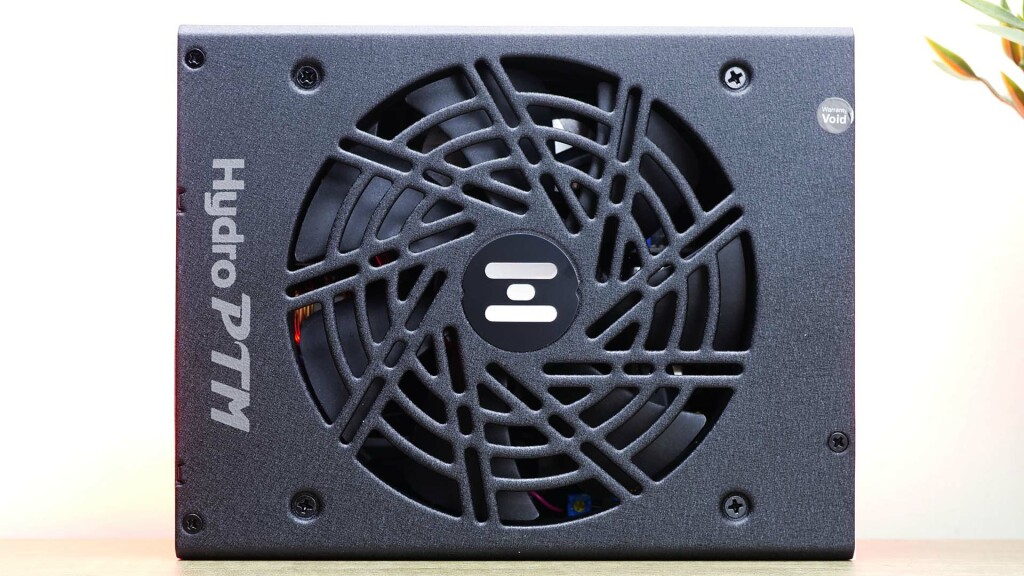

La grille du ventilateur de la FSP Hydro PTM PRO 1200W adopte un design en forme de spirale, directement emboutie sur le châssis extérieur. Au centre, une plaque métallique arbore le logo Hydro H et la mention « Hydro PTM » en gris à gauche.

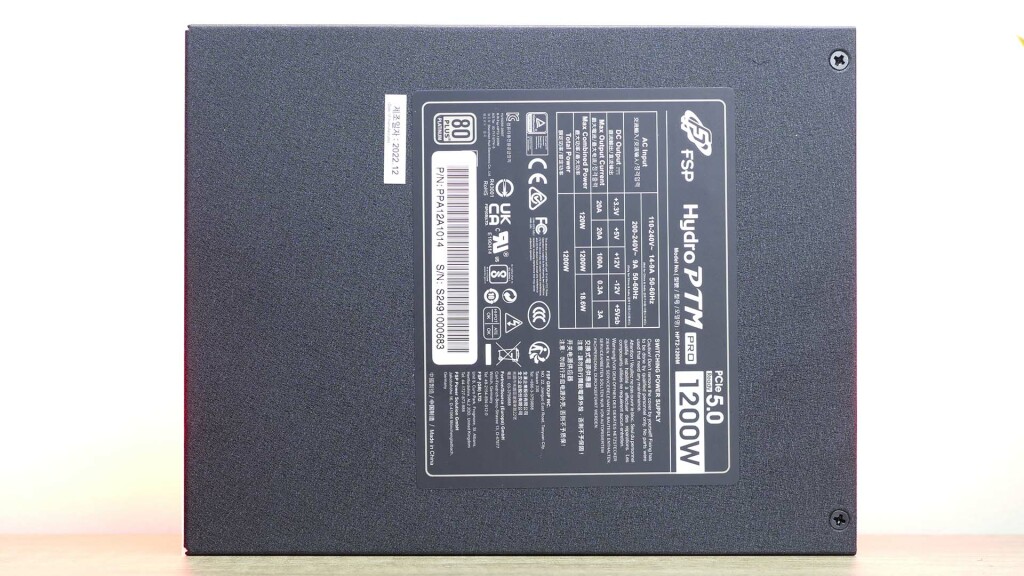

L’étiquette à l’arrière du bloc comprend le logo, la puissance de sortie nominale, les caractéristiques d’entrée (tension/courant/fréquence), les spécifications de sortie maximales pour chaque rail (courant/puissance) et la puissance de sortie totale. On constate que ce bloc d’alimentation dispose d’un rail 12V unique, optimisant la puissance disponible sur ce rail, supportant une intensité maximale de 100A pour une puissance de 1200W. La conversion DC-DC est utilisée pour générer les tensions 3.3V / 5V / -12V.

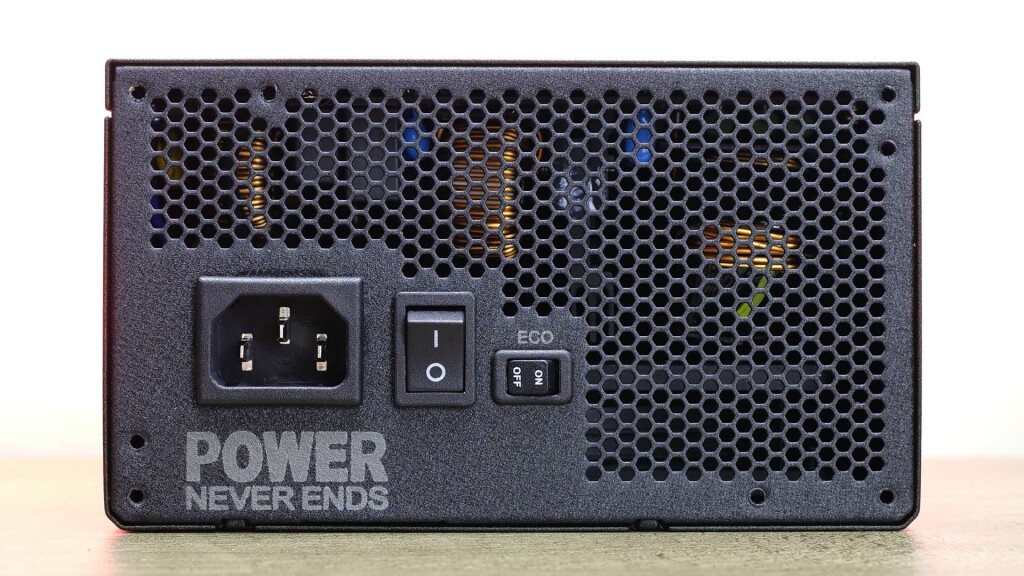

Le panneau arrière de l’unité comprend une prise d’entrée secteur (IEC), un interrupteur marche/arrêt et un interrupteur pour le mode ECO du ventilateur. En bas à gauche figure la mention « POWER NEVER ENDS ».
Lorsque le mode ECO est activé, le ventilateur s’arrête lorsque la charge est inférieure à 30% (360W) et que la température de fonctionnement est inférieure à 45°C, permettant un fonctionnement parfaitement silencieux.

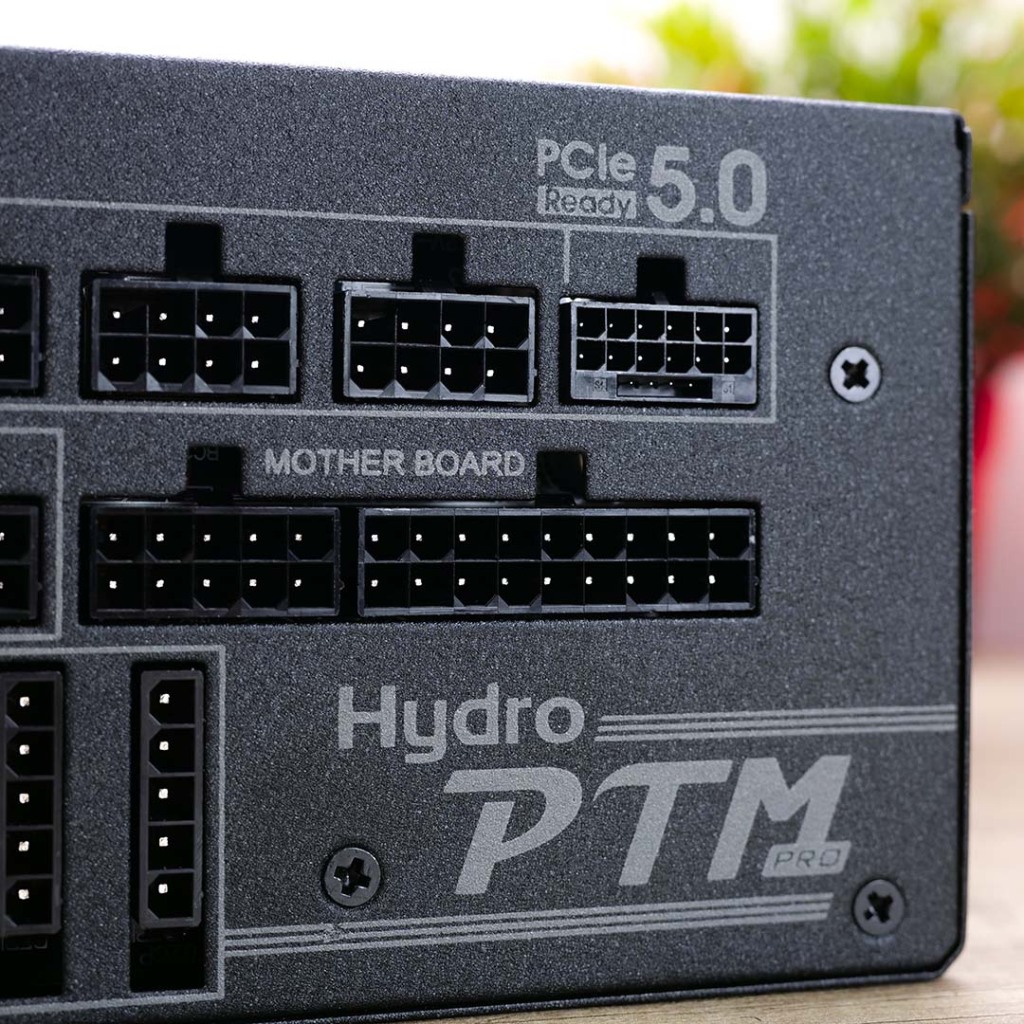

Les connecteurs de sortie modulaires sont identifiés par des inscriptions gris clair, avec le logo et le nom de la gamme en bas à droite.
La FSP Hydro PTM PRO 1200W ATX 3.0 PCIE 5.0 utilise un connecteur modulaire 24 broches (18+10) pour la carte mère, compatible avec les configurations récentes, et dispose d’un connecteur d’alimentation dédié 12VHPWR, capable de délivrer jusqu’à 600W en continu pour les cartes graphiques.

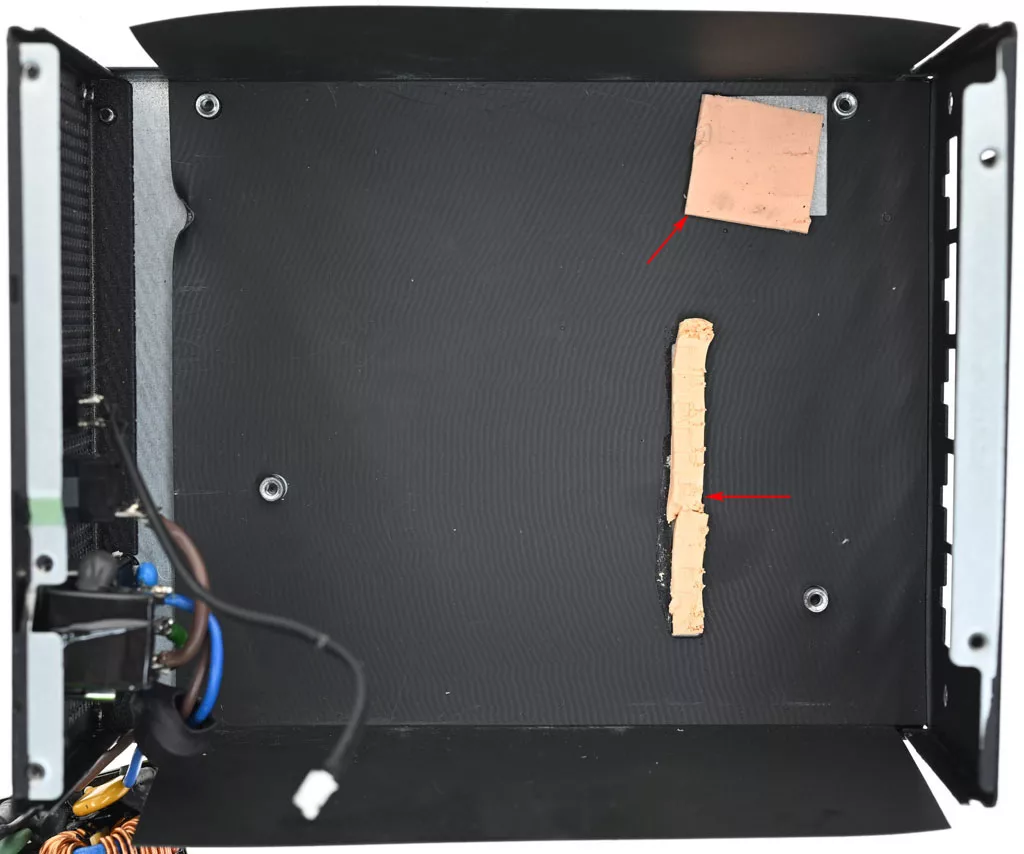

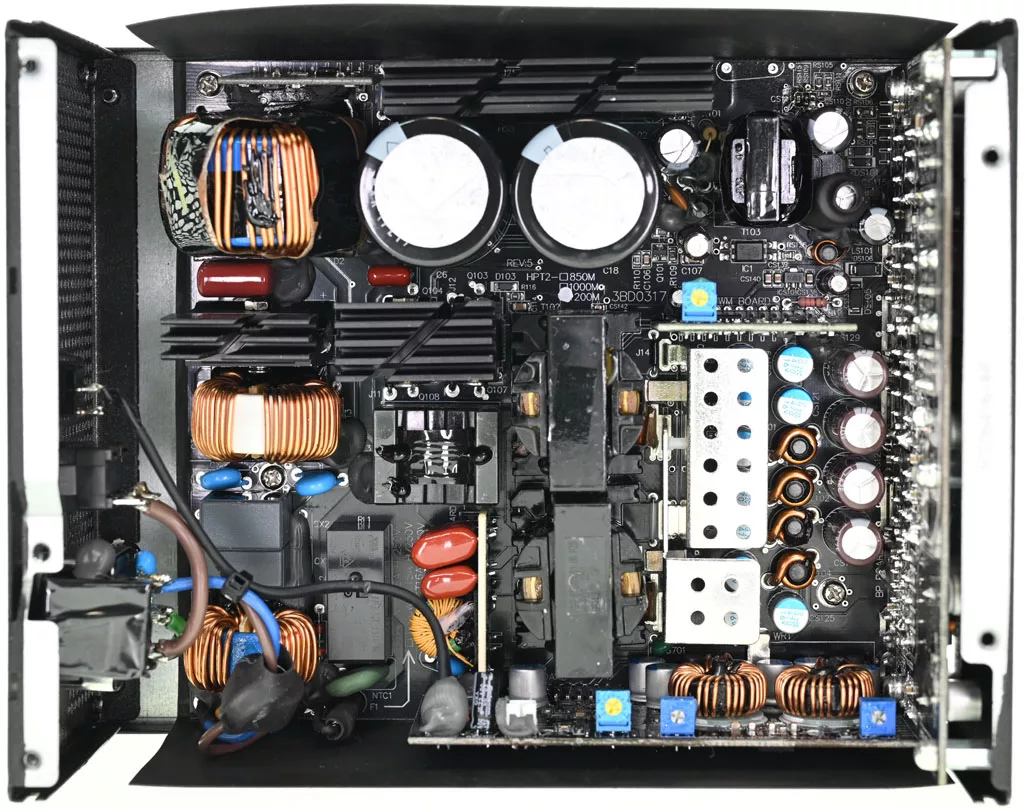

Les composants internes

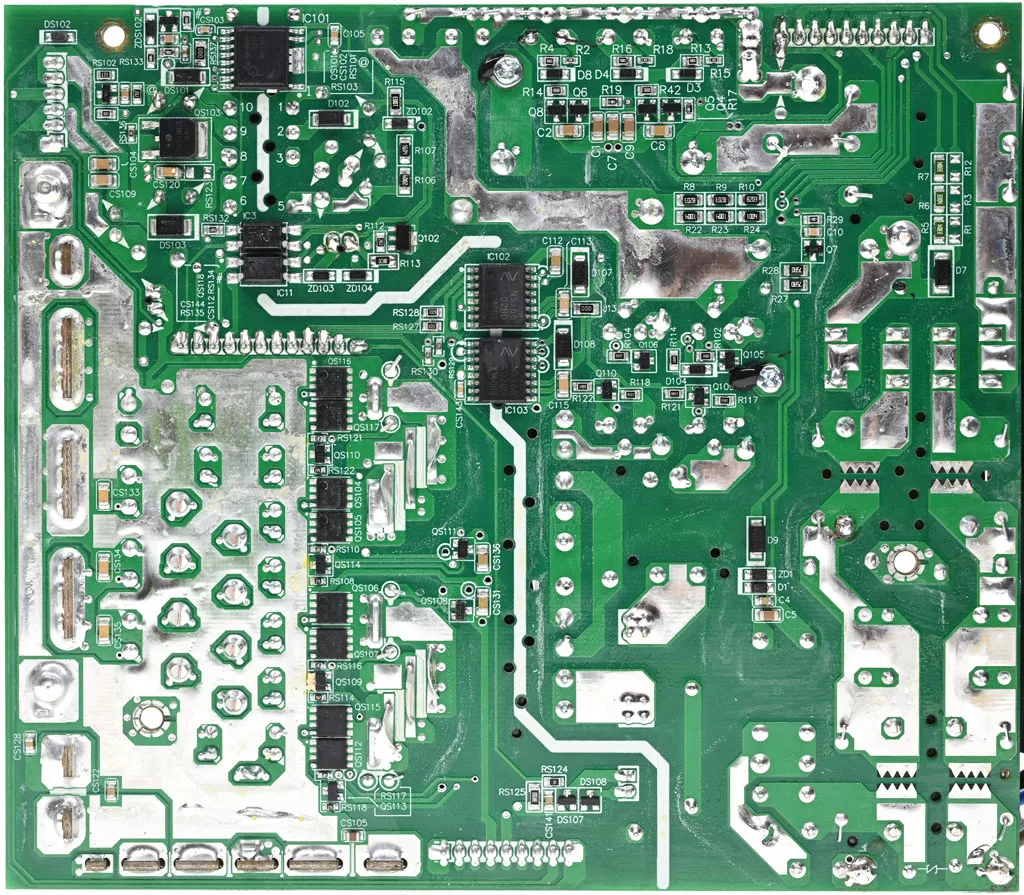

Voici la liste des principaux composants évoqués dans le texte avec leurs fonctions respectives :

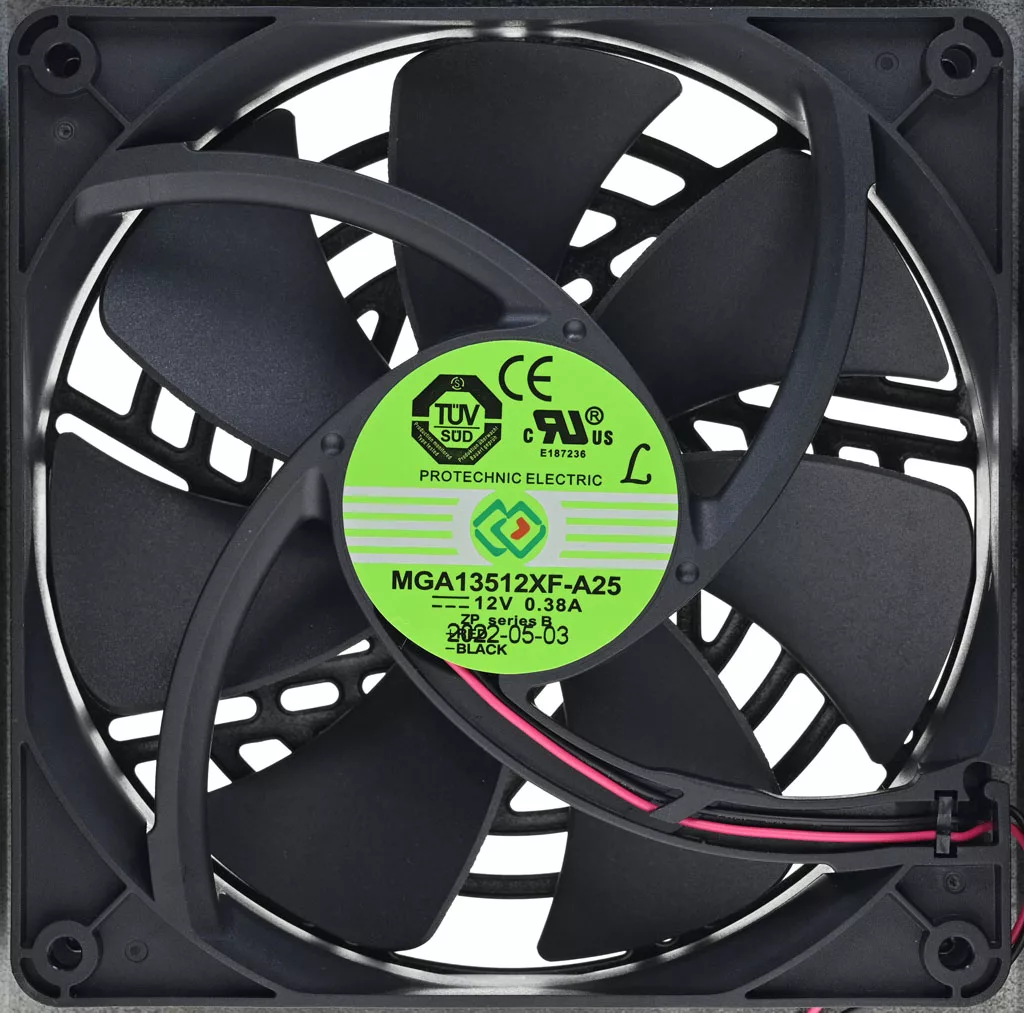

- Ventilateur PROTECHNIC ELECTRIC MGA13512XF-A25 (13,5 cm, 12V/0,38A) : assure le refroidissement du bloc d’alimentation.
- Condensateurs X (CX1, CX2, CX3) et Y (CY1, CY2, CY3, CY4) : filtrent les interférences électromagnétiques (EMI) à l’entrée du bloc d’alimentation.
- Redresseurs en pont GBJ2506P : redressent le courant alternatif en courant continu.
- MOSFET Infineon IPA60R120P7 et diodes ST STPSC8H065DI : composants de puissance du circuit de correction active du facteur de puissance (APFC).
- CI Infineon ICE2PCS02G : contrôle le circuit APFC.
- Condensateurs électrolytiques Rubycon 450V 560µF série MXK 105°C : stockent l’énergie pour le circuit APFC.
- CI d’alimentation intégré Power Integrations InnoSwitch-EP INN2603K : gère le circuit d’alimentation auxiliaire côté primaire.
- MOSFET Infineon (ex International Rectifier) IRF1018ESPbF : composants de redressement synchrone côté secondaire du circuit d’alimentation auxiliaire.
- MOSFET Infineon IPA60R160P6 : composants de puissance côté primaire.
- CI de commande d’isolation des MOSFET primaires NSi6602B-DSWR de NaChip Semiconductor : assurent l’isolation des MOSFET côté primaire.
- Contrôleur Champion CM6901T2X : gère les MOSFET côté primaire et les MOSFET de redressement synchrone 12V côté secondaire.
- MOSFET TOSHIBA TPHR8504PL : composants du circuit de redressement synchrone côté secondaire.

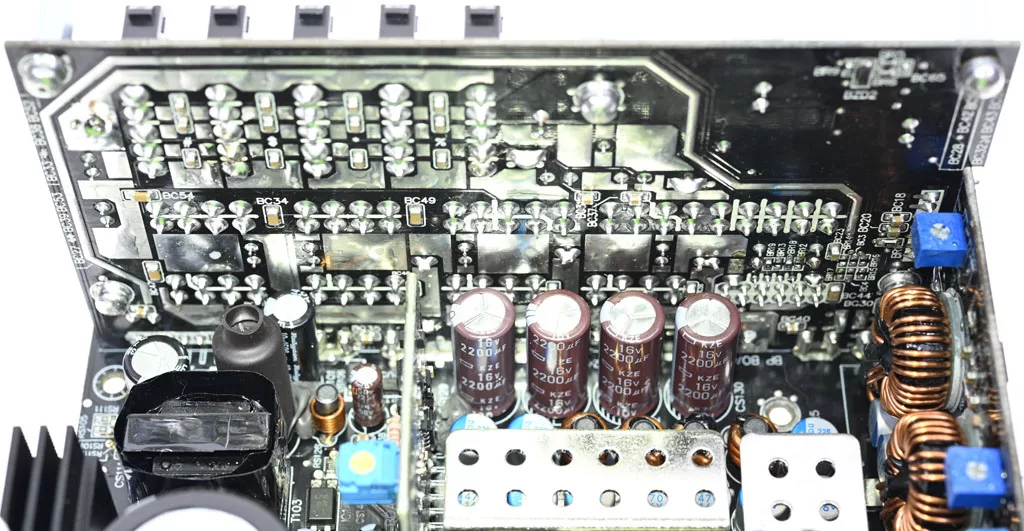

- Condensateurs solides Nippon Chemi-con et inductances : filtrent la sortie 12V.
- Contrôleur PWM abaisseur synchrone double canal Anpec APW7159C : gère l’étage de puissance 3.3V/5V.
- MOSFET Infineon BSC0901NS : composants de l’étage de puissance 3.3V/5V.
- CI de contrôle du ventilateur APW9010 : gère le fonctionnement du ventilateur.
- CI de gestion de l’alimentation Weltrend WT7527RA : surveille les tensions et courants de sortie, gère les signaux PS-ON et Power Good.

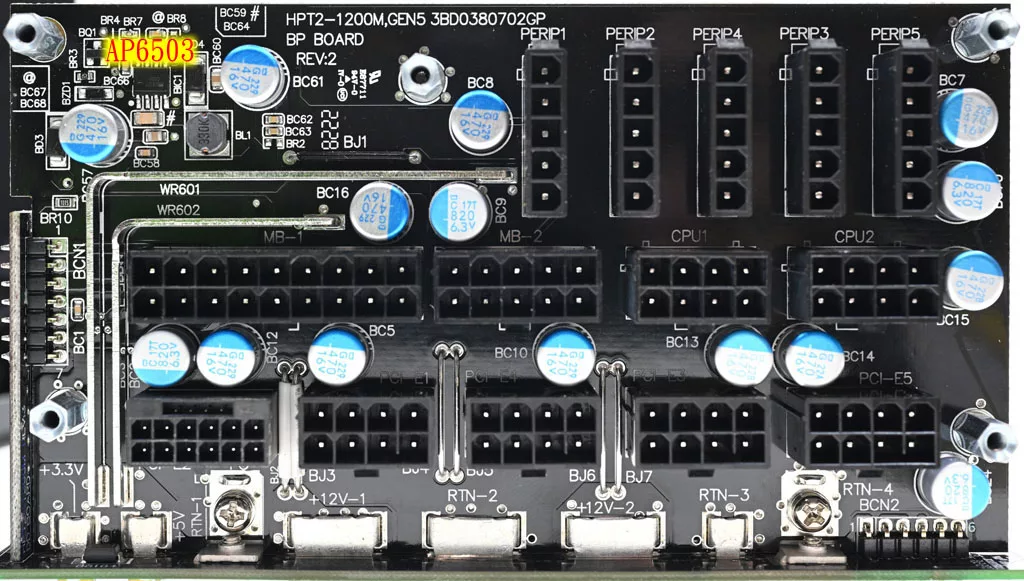

- CI DIODES AP6503 : génère la tension -12V via un convertisseur DC-DC.
Ces composants travaillent ensemble pour assurer le bon fonctionnement du bloc d’alimentation FSP Hydro PTM PRO 1200W ATX3.0 PCIE5.0, en convertissant efficacement le courant alternatif en courant continu stable pour alimenter les différents composants d’un ordinateur.
Les câbles

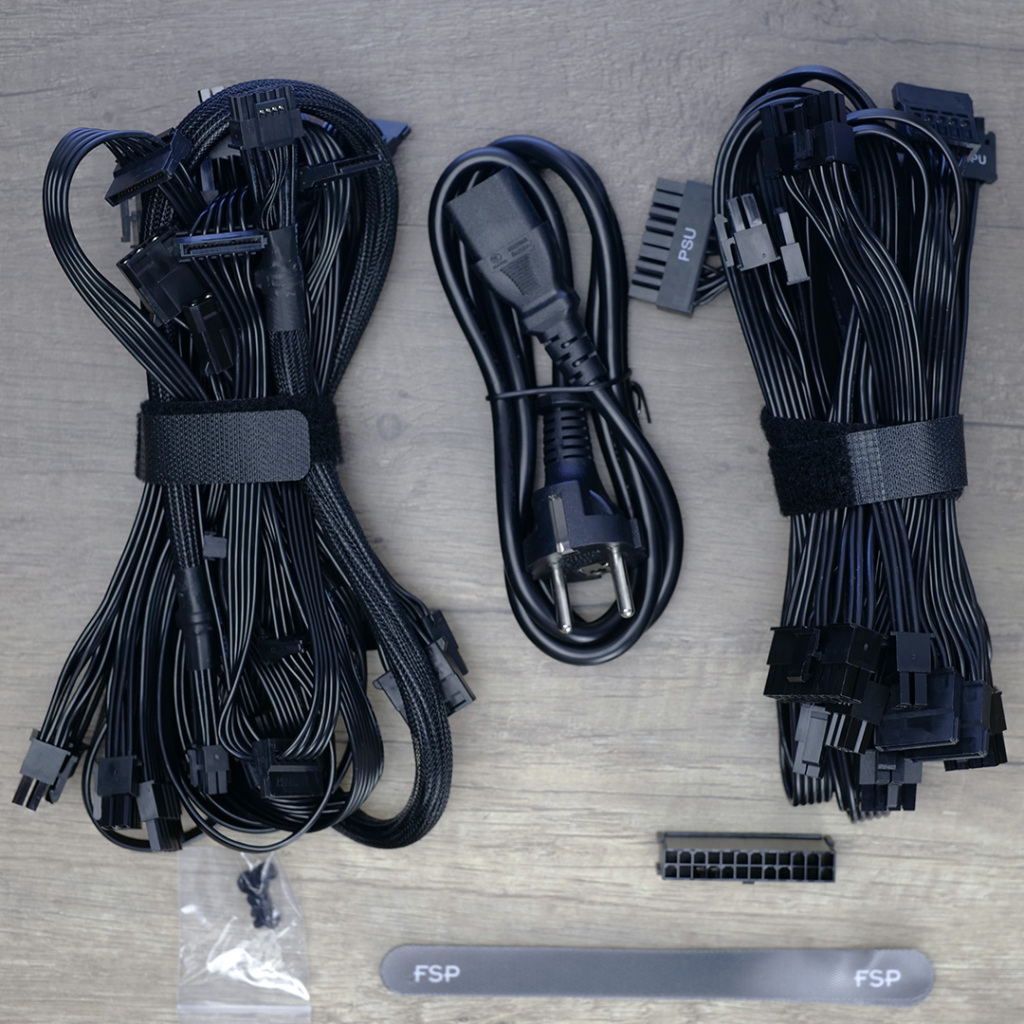

Fidèle à sa modularité, l’Hydro PTM Pro 1200 est livrée avec un ensemble complet de câbles détachables :

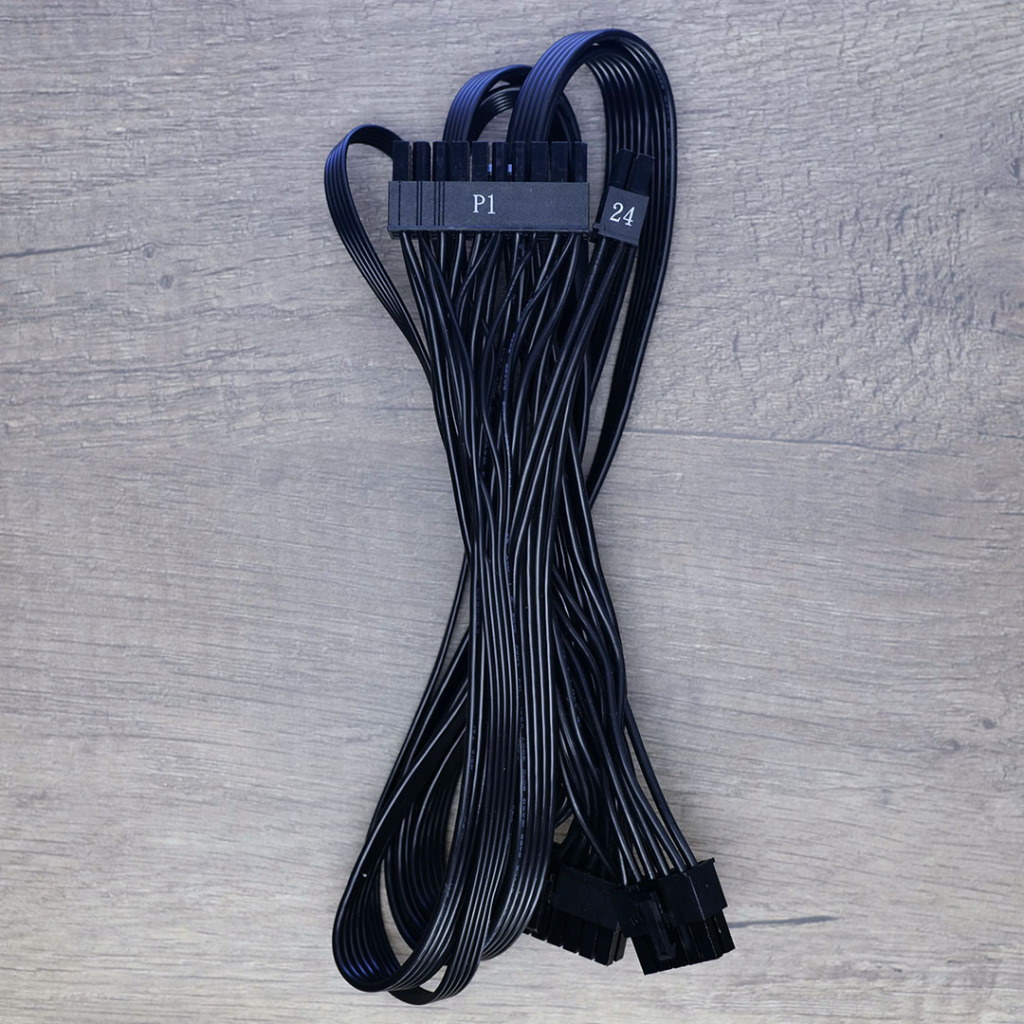

- 1 câble d’alimentation ATX 24 broches (600 mm),
- 2 câbles EPS/ATX12V 8 broches (700 mm),

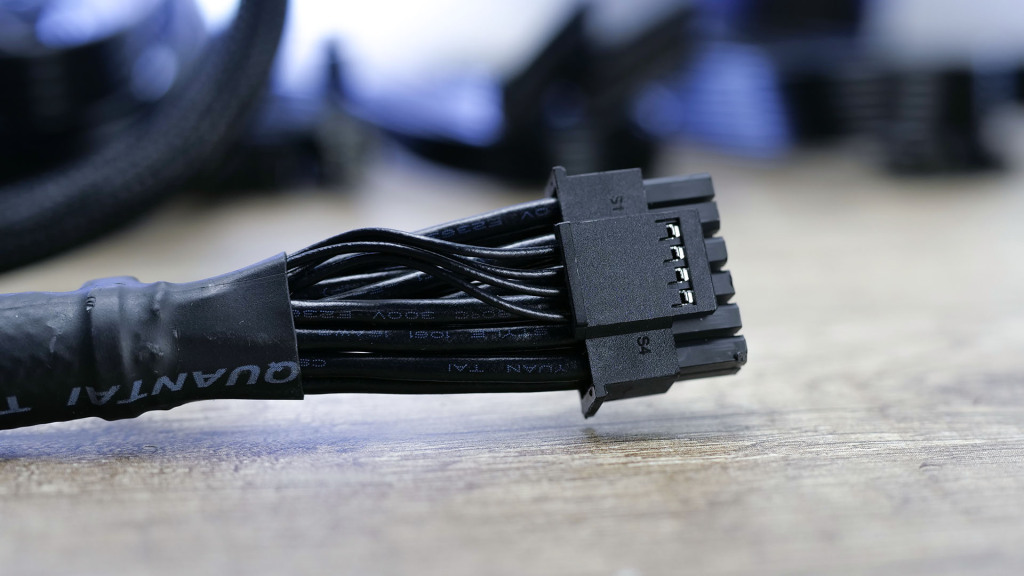

- 1 câble PCIe 5.0 12VHPWR 12+4 broches (700 mm),

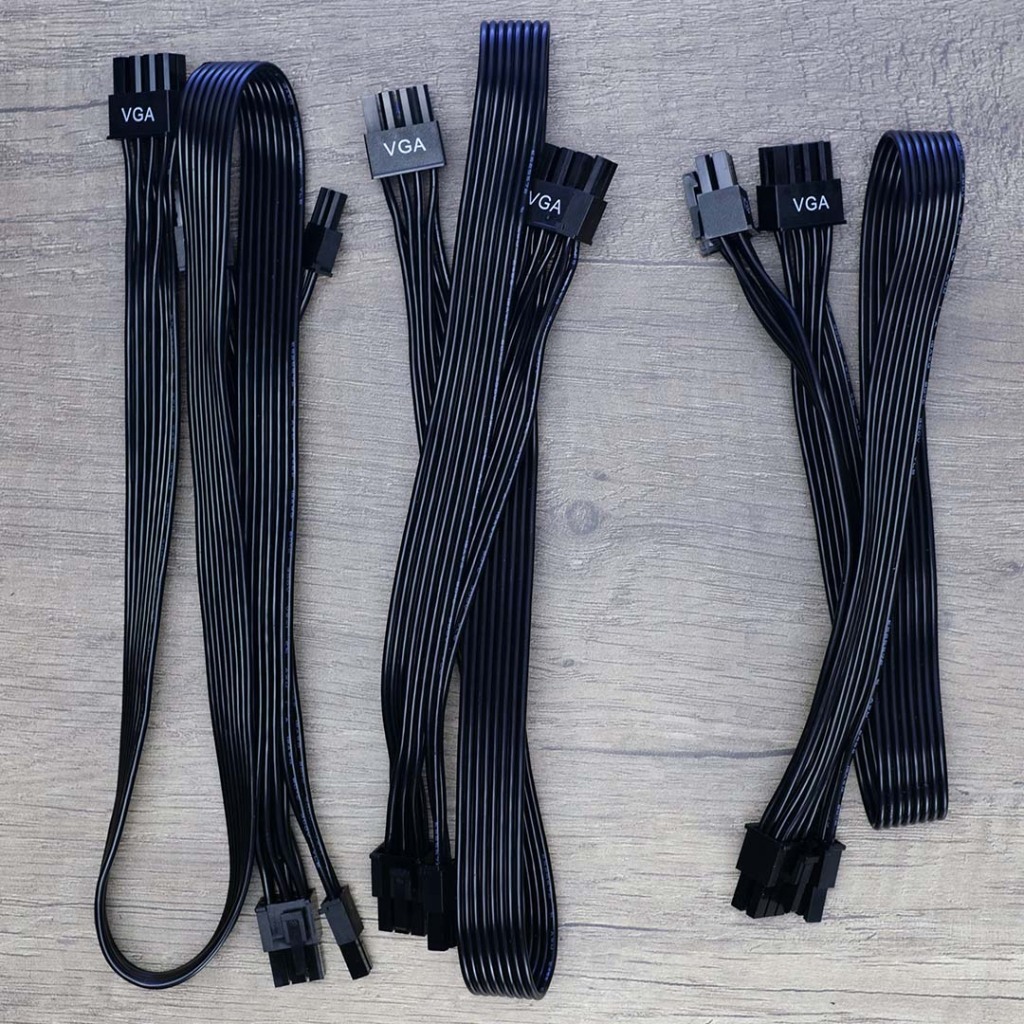

- 3×2 câbles PCIe 8 broches (650 mm),

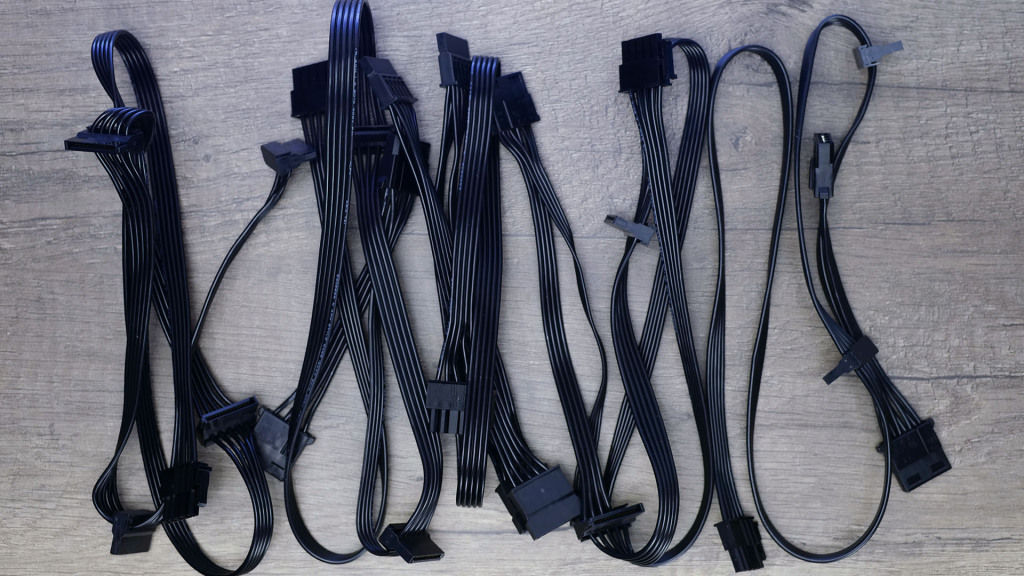

- 2 câbles avec 7 connecteurs SATA (3 x 500 mm + 4 x 150 mm),
- 1 câble avec 5 connecteurs Molex (650 + 4x150mm).
Tous ces câbles sont plats afin de faciliter le câble management au sein du boîtier. Ils exploitent des fils en cuivre pur de haute qualité, dont du 16AWG pour le câble 12VHPWR supportant jusqu’à 9.2A par contact. Un effort a été fait sur la longueur des câbles, notamment sur les connecteurs PCIe 5.0 et EPS/CPU pour s’adapter aux configurations les plus exigeantes.
Voir aussi : Test FSP Hydro G Pro 1000W : alimentation PCIe 5.0
La FSP Hydro PTM PRO 1200W ATX 3.0 en pratique
Pour juger des qualités de l’alimentation FSP Hydro PTM PRO 1200W ATX 3.0 1200W, nous avons procédé à un test simple mais qui peut parler à tout le monde. Celui-ci concerne l’utilité principale d’une alimentation : délivrer les tensions les plus stables possibles, quelle que soit la charge. Pour vérifier les performances de cette alimentation, nous l’avons utilisée pour alimenter la configuration suivante :
- Carte mère : ROG MAXIMUS Z790 APEX ENCORE
- Processeur : Intel Core i9 14900K
- AIO 360 mm
- Carte graphique : ROG Matrix Platinum GeForce RTX 4090 24GB GDDR6X
Stabilité des tensions
Pour vérifier la stabilité des tensions, nous avons utilisé un voltmètre électronique PeakTech 2025. Ce dernier est branché sur une prise Molex pour relever les tensions en 12 et 5 V.
Nous avons utilisé le test de stabilité du logiciel AIDA64, en activant le FPU et le GPU, pour mettre en évidence la variation des tensions. Ce test sature le processeur et la carte graphique en même temps, nous permettant d’atteindre 100 % de taux d’occupation pour les deux éléments principaux de notre configuration. Le test s’est déroulé sur 20 minutes, après 10 min au repos.

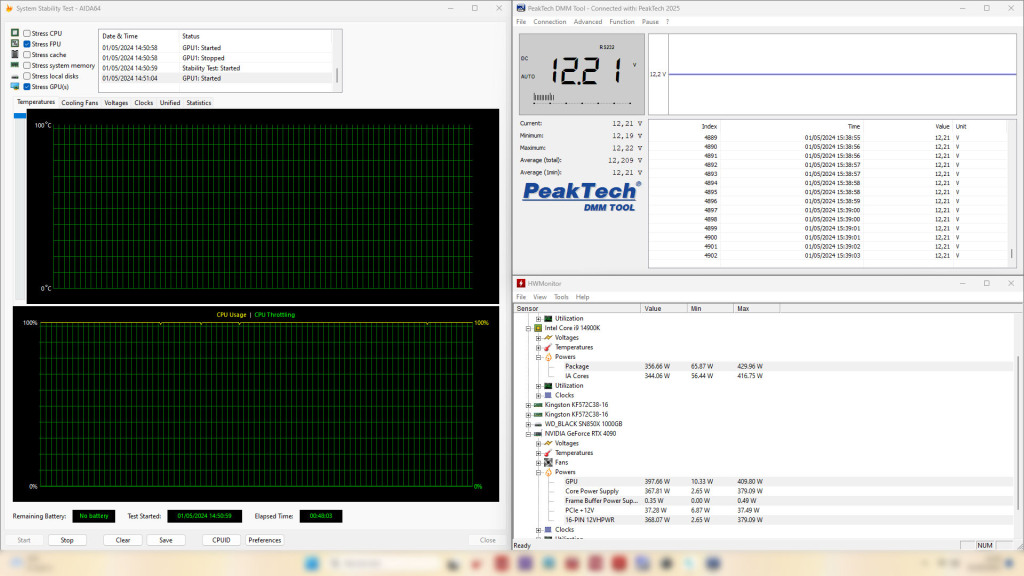

Résultats rail 12V
- Au repos : Vmin = 12,15V ; Vmax = 12,17V ; Variation = 0,16%
- En charge (AIDA64) : Vmin = 12,19V ; Vmax = 12,22V ; Variation = (Vmax – Vmin) / Vmoy = 0,25%.

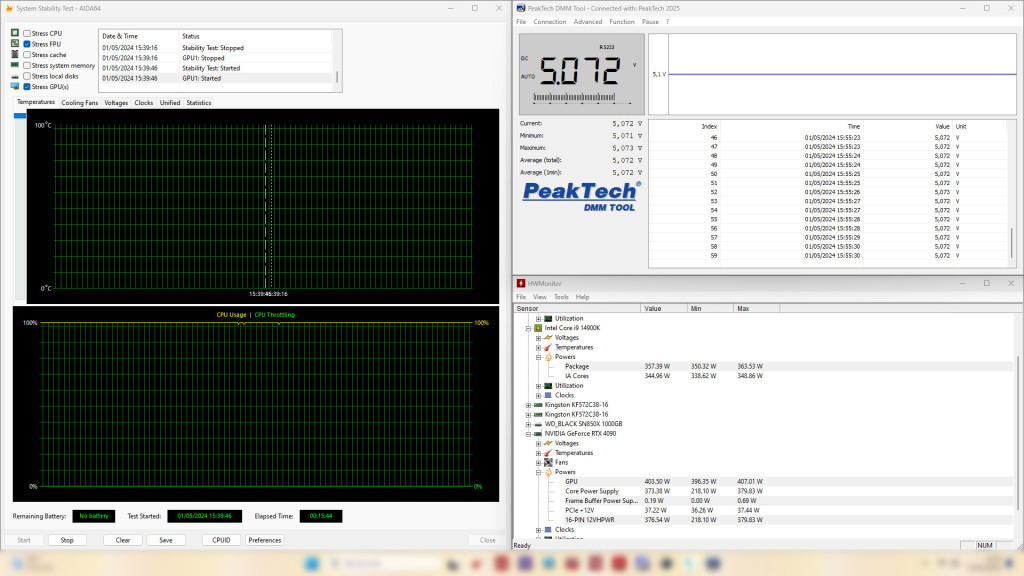

Résultats rail 5V

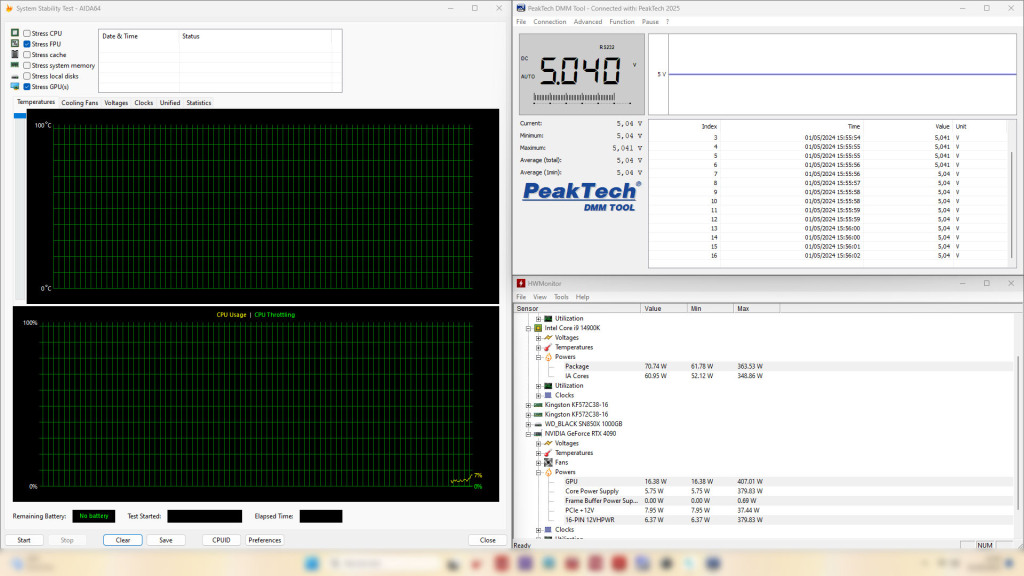

- Au repos : tension constante de 5,04V (variation quasi nulle).
- En charge (AIDA64) : Vmin = 5,071V ; Vmax = 5,073V ; Variation = 0,04%.
Analyse des résultats
Les faibles variations de tension observées sur les rails 12V et 5V, inférieures à 0,3% dans tous les cas, démontrent l’excellente stabilité de cette alimentation. C’est particulièrement notable sur le rail 5V qui affiche une variation maximale de seulement 0,04% sous charge.
La régulation des tensions est efficace, avec une augmentation très légère des valeurs moyennes lors du passage du repos à la charge : +0,05V pour le 12V et +0,032V pour le 5V. Cela indique une bonne gestion des fortes variations de consommation par l’alimentation.
Nuisances sonores
La Hydro PTM Pro se révèle également exceptionnellement discrète. Certifié A- par Cybenetics pour son faible niveau sonore, son ventilateur PROTECHNIC ELECTRIC MGA13512XF-A25 assure le refroidissement du bloc d’alimentation à la perfection et ne se déclenche qu’à partir de 60% de charge grâce au mode semi-passif commutable. En effet, selon le rapport cybenetics, le bruit généré reste entre 25 et 30 db(A) seulement.
Conclusion : Notre avis sur la FSP Hydro PTM PRO 1200W ATX 3.0
En conclusion, l'alimentation FSP Hydro PTM PRO 1200W ATX 3.0 se révèle être un choix haut de gamme idéal pour les configurations les plus exigeantes. Avec sa compatibilité ATX 3.0, son connecteur PCIe 5.0 12VHPWR natif pouvant délivrer jusqu'à 600W en continu, et sa capacité à gérer des pics de puissance allant jusqu'à 200% de sa puissance nominale, elle est parfaitement adaptée aux cartes graphiques de dernière génération. Les tests effectués démontrent une excellente stabilité des tensions sur les rails 12V et 5V, avec des variations inférieures à 0,3% même sous charge élevée. Cette stabilité, associée à la technologie Off-Wet de FSP qui protège l'alimentation contre l'humidité, la poussière et la corrosion, garantit un fonctionnement optimal et durable des composants. De plus, grâce à son mode semi-passif avec arrêt complet du ventilateur à faible charge et à son ventilateur PROTECHNIC ELECTRIC MGA13512XF-A25 de qualité, l'alimentation reste exceptionnellement silencieuse. Selon le rapport Cybenetics, elle se classe en catégorie A-, avec un niveau sonore compris entre 25 et 30 dB(A) seulement. Avec sa garantie de 10 ans et son excellent rapport qualité-prix à seulement 250 € chez Infomax, la FSP Hydro PTM PRO 1200W ATX 3.0 représente un investissement judicieux pour les utilisateurs à la recherche d'une alimentation haut de gamme performante, silencieuse et durable. Elle saura répondre aux besoins des configurations les plus pointues tout en offrant une tranquillité d'esprit grâce à sa fiabilité et sa robustesse exceptionnelles. Elle rempote notre Award ''Choix de l'équipe'' !
