Cooler Master renouvelle régulièrement ses produits et notamment dans le domaine du refroidissement liquide et ses systèmes tout en un, All In One. L’ensemble du catalogue se retrouve sous la dénomination MasterLiquid. Sous cette appellation, nous retrouvions deux gammes, ML et PL. Le sigle ML indique MasterLiquid Lite et PL indique MasterLiquid Pro. Ce qui peut occasionner un petit manque de clarté. Cooler Master a décidé de changer la dénomination complète de sa gamme. Ça débute avec notre produit du jour, les MasterLiquid 360L Core ARGB et MasterLiquid 240L Core ARGB.

En effet, la marque présente aujourd’hui deux formats d’AIO, les MasterLiquid 360L Core ARGB et MasterLiquid 240L Core ARGB. Mais cerise sur le gâteau ou tour de magie, Cooler Master propose en fait quatre nouvelles références. Car les versions Core arrivent en deux versions, noire et blanche.

Pour le test de ce nouvel AIO, Cooler Master nous a transmis le MasterLiquid 360L Core ARGB, en version noire. Son prix public est de 114,99 €, voyons ce qu’il nous propose derrière ce prix.

La version blanche est en promotion sur Amazon.fr pour moins de 100 € en ce moment.

Spécifications Cooler Master MasterLiquid 360L Core ARGB

Marque :	Cooler Master
Modèle :	MasterLiquid 360L Core ARGB
Sockets :	Intel : LGA1700, LGA1200, LGA1151, LGA1150, LGA1155, LGA1156 AMD : AM5, AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
CPU Block :	Composition de la base : Cuivre
Pompe :	Vitesse maximale : 2700 tr/min ±10%
Radiateur	Dimensions : 394 x 119,6 x 27,2 mm Composition : Aluminium
Ventilateurs :	Modèle : 202003650-GP Dimensions : 120 x 120 x 25 mm Vitesses : 650 – 1750 tr/min ±10% Airflow : 71,93 CFM – 122.2 m3/h Pression statique : 1,86 mmH2O Bruit : < 27.2 dB(A)
Caractéristiques :	Nouvelle génération S de la pompe double chambre Surface du radiateur étendue Pâte thermique CryoFuze
Garantie :	3 ans
Prix public :	114,99 €

Emballage du Cooler Master MasterLiquid 360L Core ARGB

Le Cooler Master MasterLiquid 360L Core ARGB arrive dans un emballage au packaging bien connu désormais. Nous retrouvons les habituelles couleurs de la marque, un dégradé de violet et des touches cyan pastel.

Sur la face avant, nous avons bien entendu un visuel de l’AIO sur un fond violet. Les références de la gamme et du produit sont bien entendu de la partie. Pour finir, nous trouvons le logo Cooler Master en bas à droite.

Du côté opposé, séparé en deux blocs, nous avons les trois éléments principaux du 360L Core ARGB. Le premier point concerne l’augmentation de la surface d’échange du radiateur. Le deuxième est la présence de nouveaux ventilateurs 120 mm ARGB. Et enfin, le dernier point concerne la nouvelle pompe double chambre de génération S. Dans le deuxième bloc, nous retrouvons un texte qui reprend les points forts et les caractéristiques techniques en 9 langues.

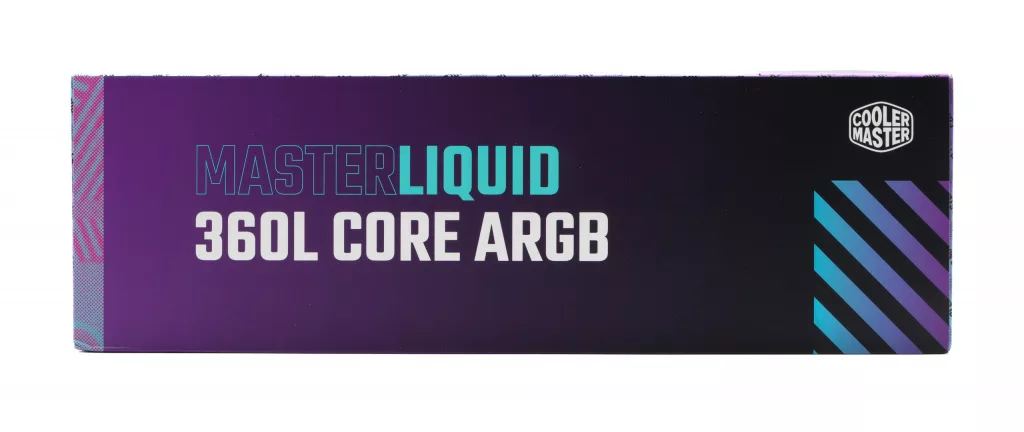

Sur le dessus, nous trouvons uniquement la référence de la gamme et du produit.

Sur le dessous, sur fond noir, nous trouvons un petit texte en 15 langues, mais aussi les adresses de Cooler Master dans le monde. Plus intéressant, nous trouvons les schémas côtés de l’ensemble des éléments.

Le côté gauche indique la compatibilité du RGB avec les marques de cartes mères ainsi que les spécifications complètes du 360L Core ARGB. Le côté droit, lui, reprend le visuel du dessus, en le compressant.

Contenu

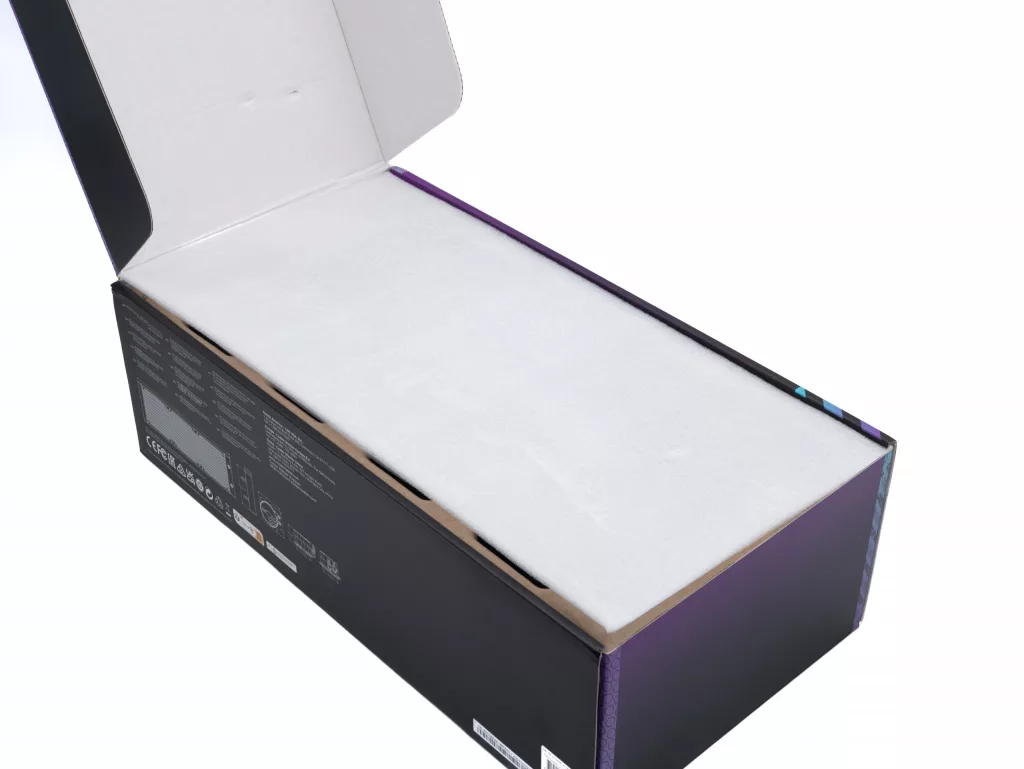

La boîte du Cooler Master MasterLiquid 360L Core ARGB s’ouvre par le dessus. Et nous tombons directement sur une mousse protectrice.

Comme de nombreux AIO, l’ensemble se retrouve bien organisé et protégé dans un carton préformé. Chaque élément est dans un sachet plastique pour augmenter encore la protection des éléments lors du transport et la première prise en main.

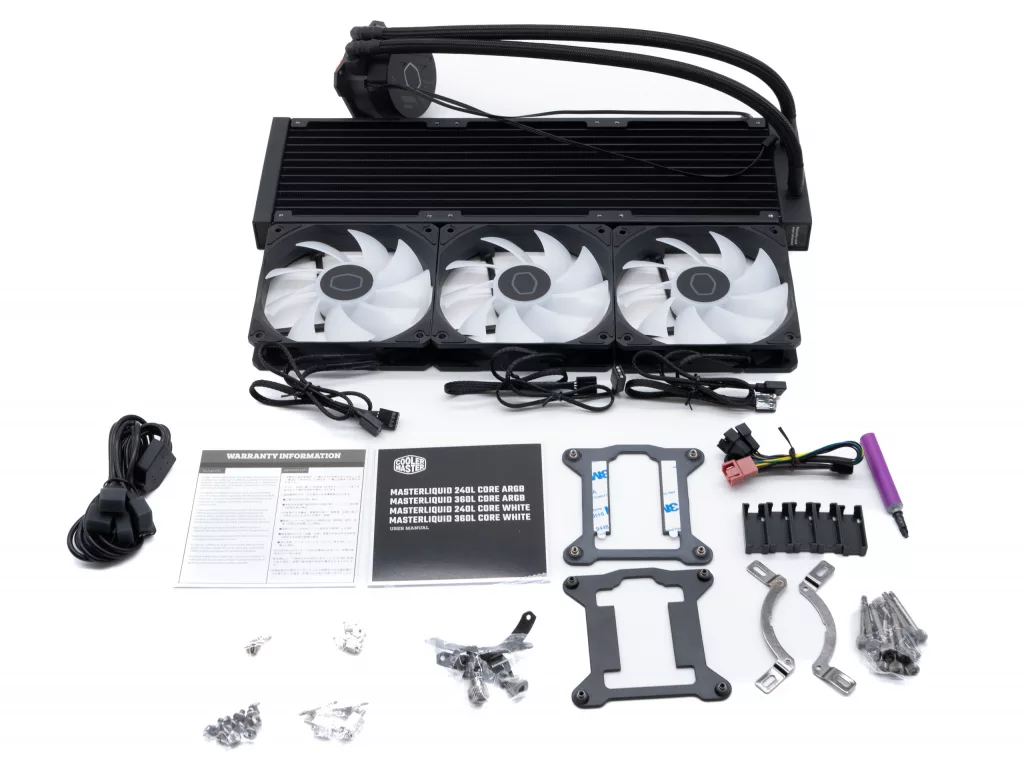

Pour assurer l’ensemble des compatibilités, Cooler Master fournit les accessoires suivants :

• 2 étriers pour les sockets Intel ;
• 2 étriers pour les sockets AMD ;
• 4 vis pour la fixation des étriers sur la pompe ;
• 2 plaques arrière pour les sockets Intel LGA 115x/1200 et LGA 1700 ;
• 4 entretoises pour les sockets Intel ;
• 4 vis à main ;
• 12 vis longues pour les ventilateurs ;
• 12 vis pour la fixation du radiateur au boîtier ;
• 1 multiprise pour ARGB ;
• 1 multiprise pour le PWM ;
• 5 ponts en plastique qui vont maintenir les connecteurs ARGB ensemble ;
• 1 seringue de pâte thermique.

Cooler Master MasterLiquid 360L Core ARGB dans le détail

Radiateur

Cooler Master propose un radiateur entièrement noir sur notre modèle de test Master MasterLiquid 360L Core ARGB.

Toutefois, il existe aussi un Cooler Master MasterLiquid 360L Core ARGB en version blanche. Le design est très sobre, puisque nous avons un radiateur entièrement lisse, tout en angle droit. Seule petite coquetterie, le logo Cooler Master présent en plein milieu du radiateur.

Les dimensions de ce radiateur de 360 mm sont de 394 × 119,6 × 27,2 mm. La densité des ailettes est de 18 FPI. Les raccords des tubes sur le radiateur sont sertis, mais sont recouverts d’une gaine thermorétractable. Les tubes ont une longueur d’environ 40 cm. Les tubes reçoivent une gaine tressée noire pour améliorer l’aspect général.

Bloc pompe

Le bloc pompe a une forme globale ronde, mais comprise dans des dimensions rectangulaires de 81 par 76 mm, si on compte les durites d’entrée et de sortie. Le bloc a une hauteur d’environ 47 mm. Là aussi, le design du bloc pompe est très sobre, nous trouvons principalement un liseré reprenant la forme du logo Cooler Master. Mais également des motifs en surimpression avec le nom de la série MasterLiquid et des bandes légèrement creusées sur le dessus.

Les entrées et sorties de la pompe sont présentes du même côté. Pour la connexion des tubes, nous avons des raccords coudés. Ainsi, nous pouvons orienter les tubes selon notre souhait. Là encore, ils sont recouverts d’une gaine thermorétractable.

La plaque froide est entièrement en cuivre et d’une taille de 52 par 55 mm de côté. Une plaque plutôt compacte, ce qui pousse Cooler Master à ne pas proposer la compatibilité avec les processeurs Threadripper et Xeon. Cooler Master a bien usiné la plaque froide, la finition est propre et ne montre pas de traces d’usinage.

Le bloc pompe reçoit deux connecteurs, une prise 3 pins et une prise ARGB 5V, non dédoublée, pour la gestion de l’éclairage. Ces câbles ont une longueur de 35 cm.

Ventilateurs

Cooler Master livre le MasterLiquid 360L Core ARGB avec des ventilateurs portant la référence 202003650-GP. En matière de design, nous retrouvons quelque chose de basique. Leur châssis est entièrement noir, par contre les pales sont blanches, légèrement translucides pour une meilleure diffusion de l’éclairage. Et, en parlant d’éclairage, chaque ventilateur dispose de 6 LED adressables individuellement. Nous trouvons des patins anti-vibration sur les quatre coins et des deux côtés.

Chaque ventilateur est constitué de 9 pales qui proposent un léger écartement entre chaque pale. L’inclinaison des pales est plutôt légère. Les pales comportent une courbure peu importante. Le roulement est de type Rifle Bearing.

La vitesse peut varier entre 650 et 1750 tr/min. Le débit d’air annoncé est de 71,93 CFM et la pression statique est de 1,86 mmH2O. Les nuisances sonores annoncées sont inférieures à 27,2 dB(A). Les ventilateurs sont alimentés par un câble PWM 4 pins (environ 30 cm de long). Ils disposent également d’un double connecteur ARGB (mâle et femelle) pour chaîner des éléments ARGB entre eux. Cooler Master annonce une consommation de 0,37 A pour un fonctionnement en 12V.

Installation du Cooler Master MasterLiquid 360L Core ARGB

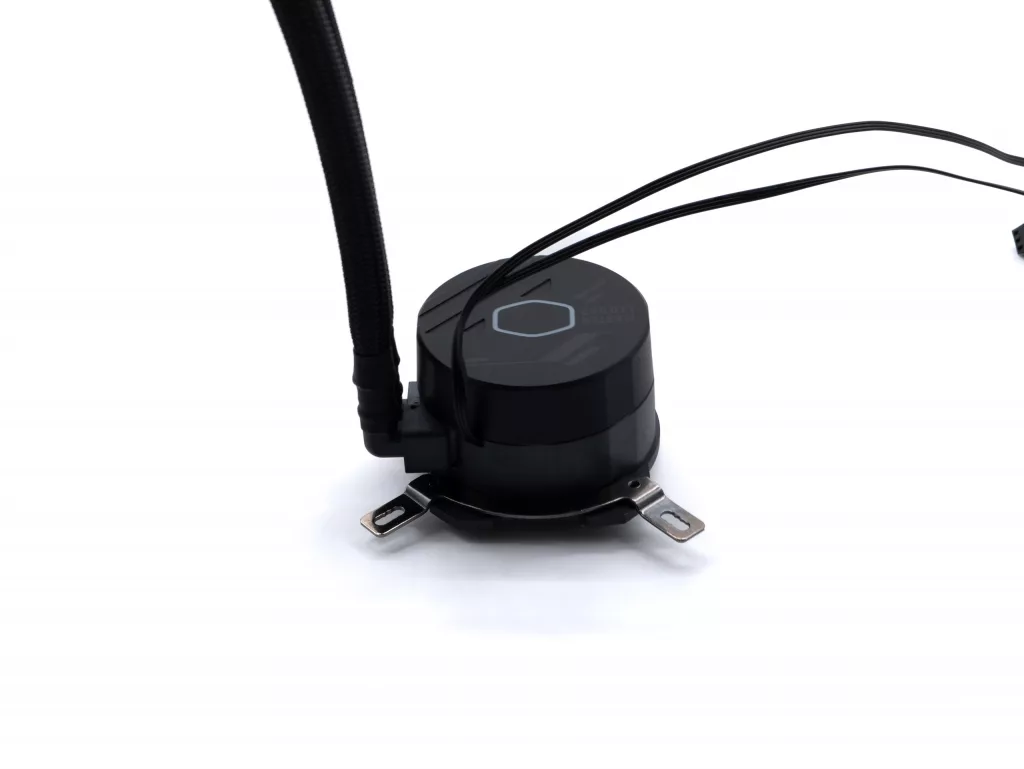

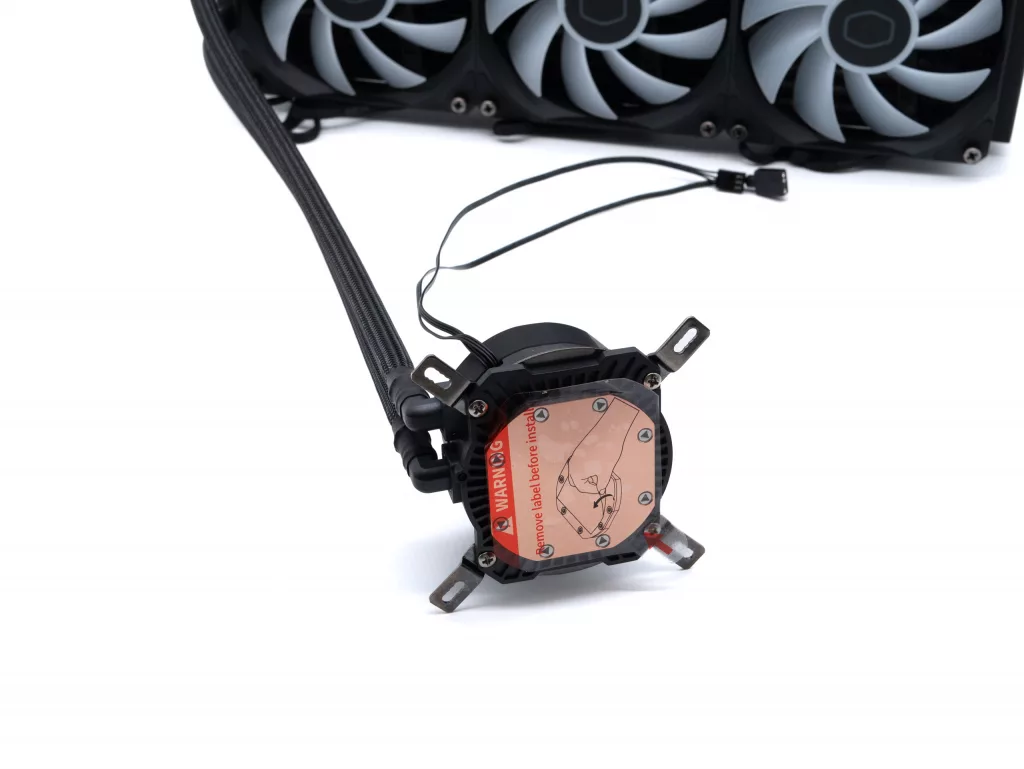

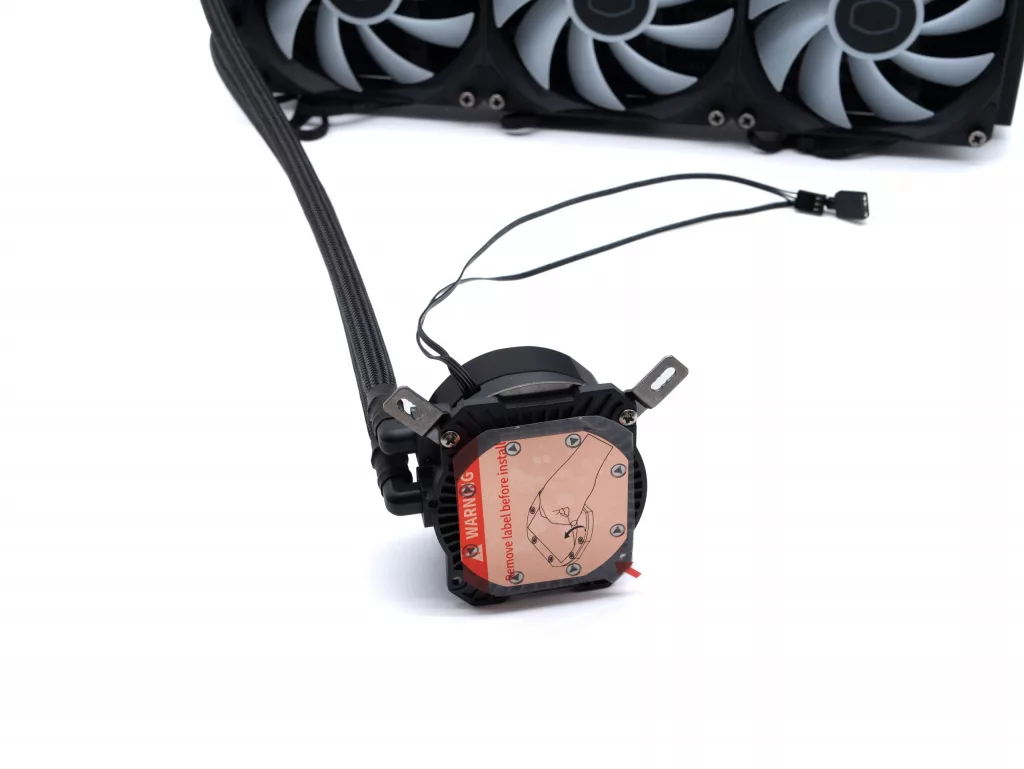

Pour le test, nous avons opté pour notre plateforme Intel Core i5-12600KF. Tout débute par la préparation de la pompe. En effet, il faut placer le système de rétention propre à chaque socket. Ce système de rétention est en deux parties, il suffit de visser les étriers sur la pompe à l’aide de deux vis.

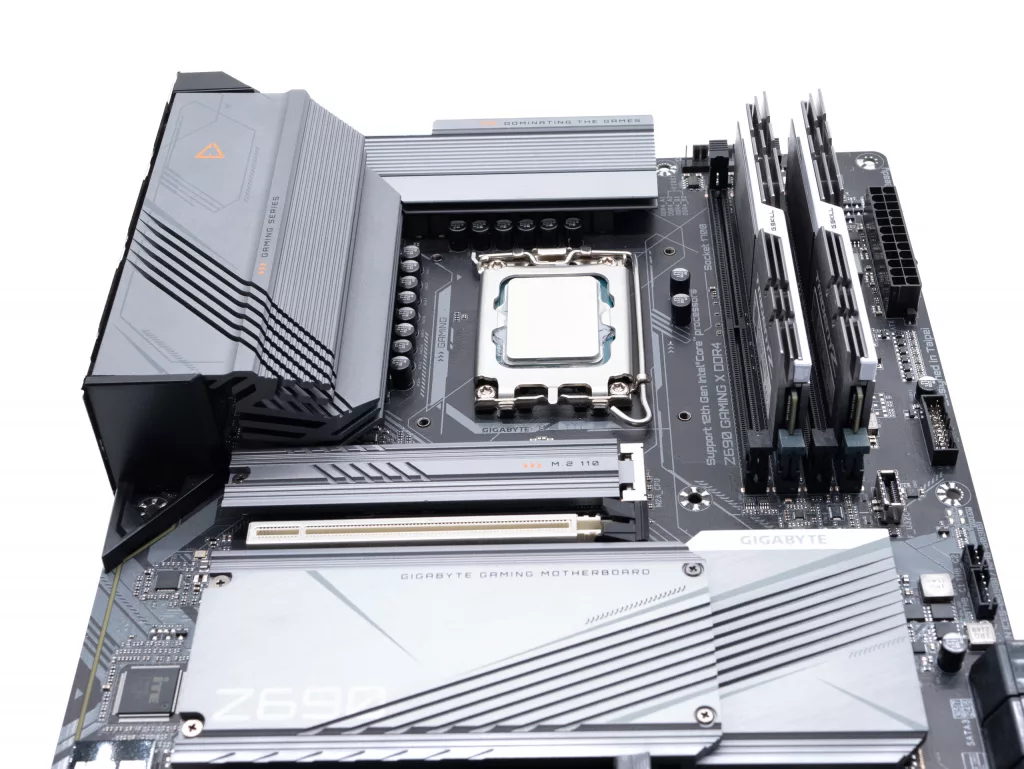

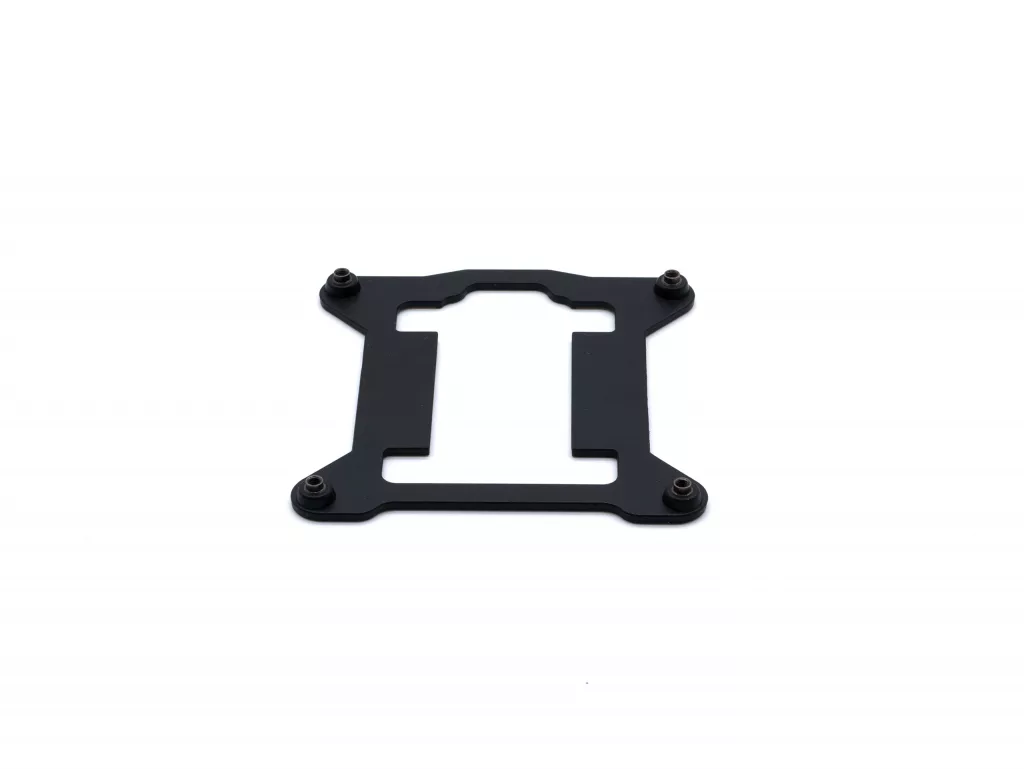

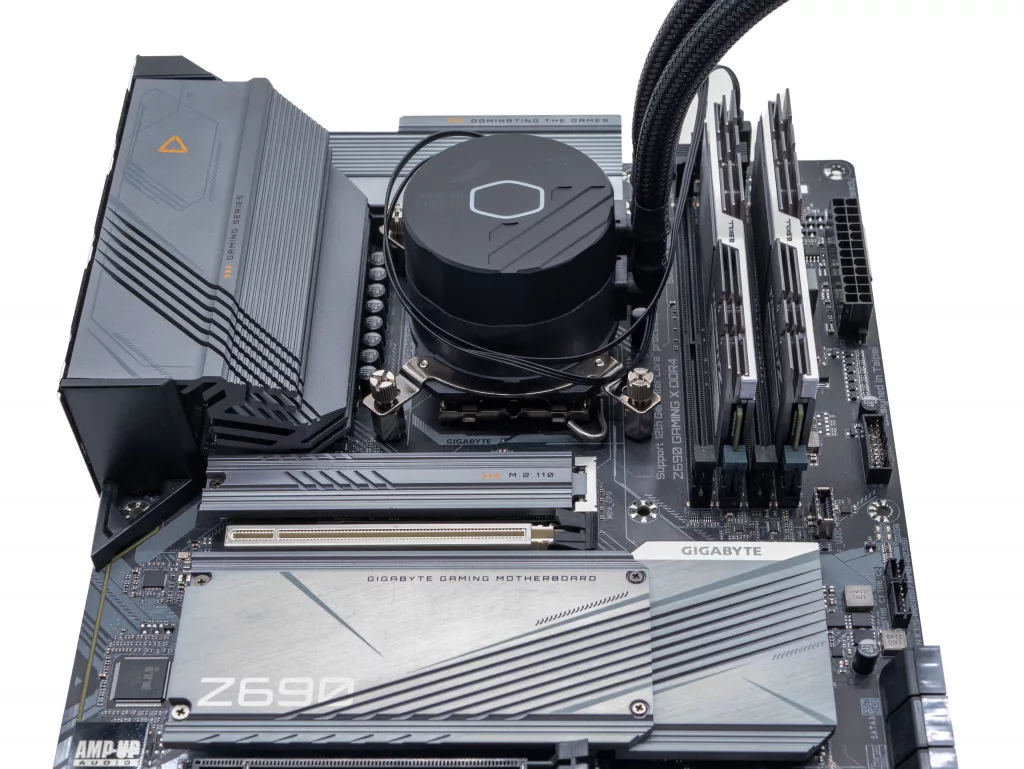

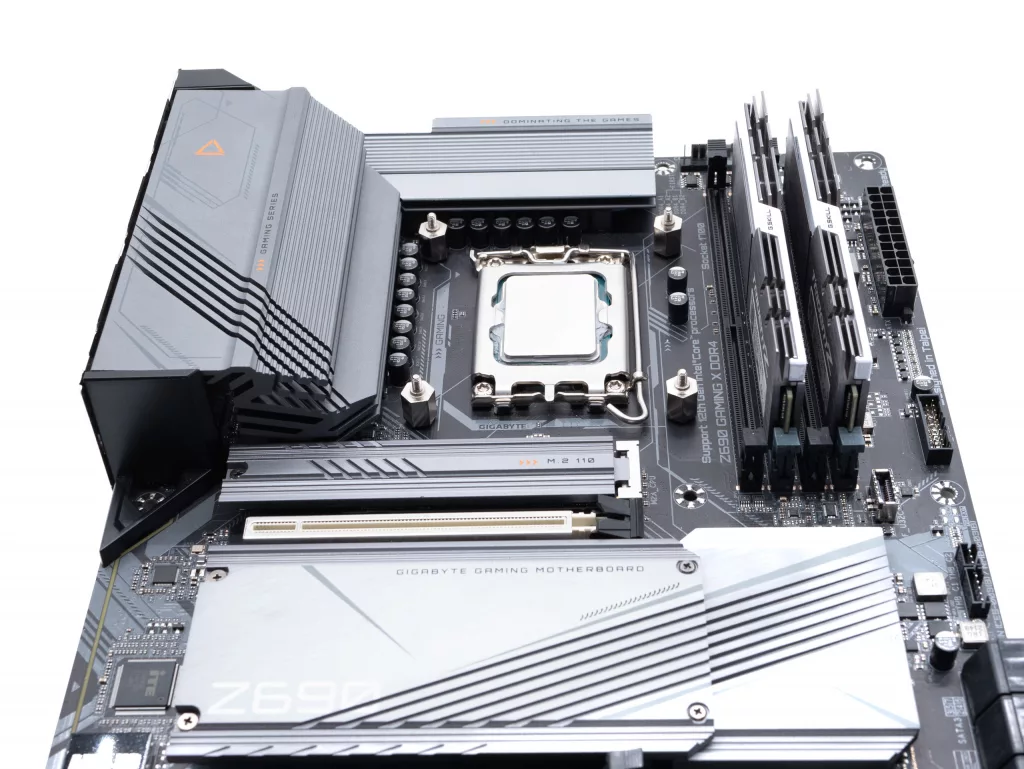

Après, nous passons à la carte mère. Il faut utiliser la plaque arrière qui est dédiée au socket Intel LGA 1700. On débute par le positionnement de la plaque arrière. Dessus, il faut positionner les quatre entretoises dédiées au socket. Après avoir appliqué la pâte thermique, nous positionnons le bloc pompe qui sera maintenu par 4 vis à main.

Finalement, l’installation est vraiment très simple et grandement facilitée par les accessoires compatibles sur de nombreux sockets. Il suffit maintenant de connecter le câble PWM sur un port Fan de votre carte mère, et le connecteur ARGB de la pompe sur un port dédié.

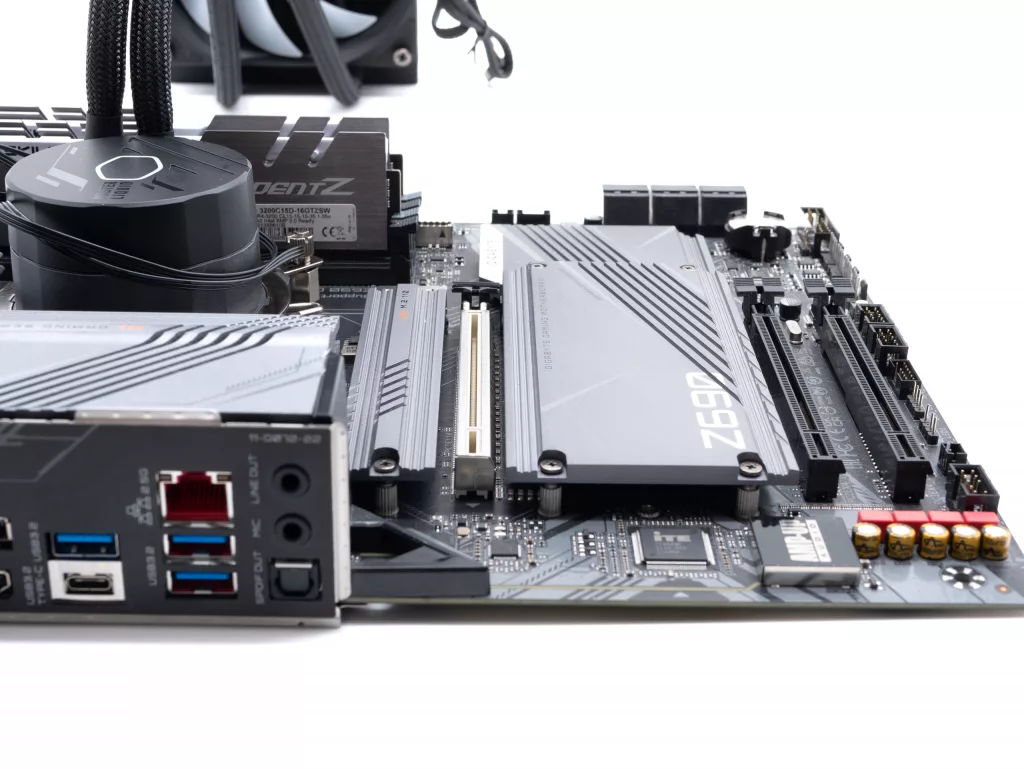

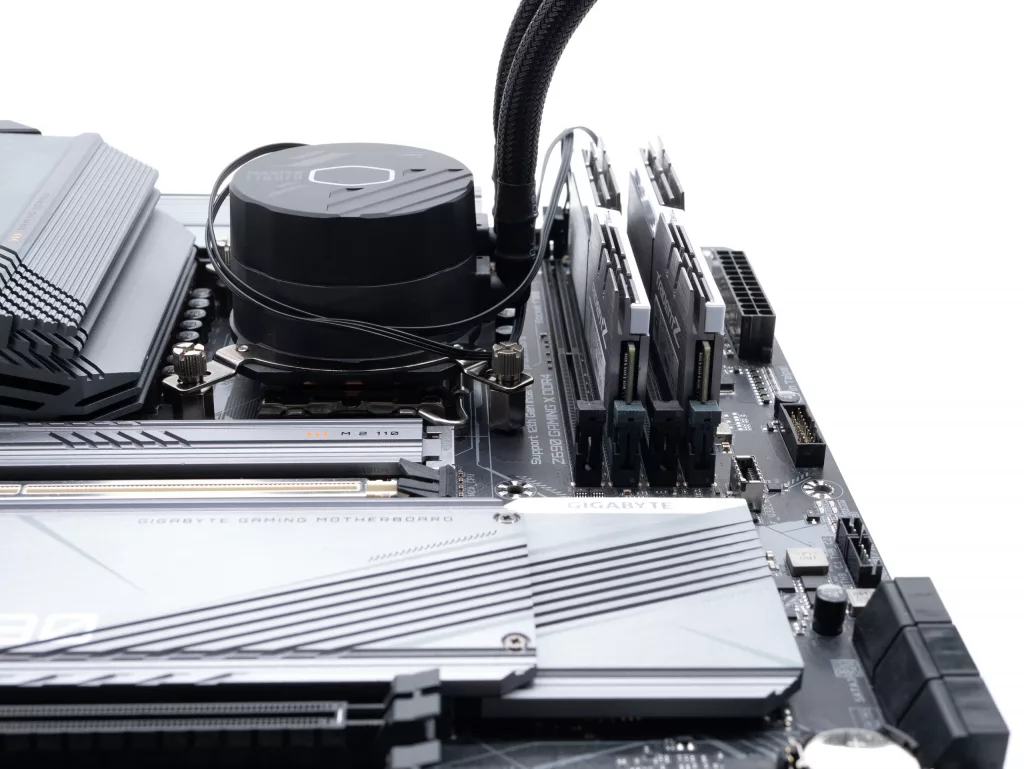

La pompe est compacte, il n’y a aucune gêne pour les ports mémoire, M.2 et la carte graphique.

Gestion de l’éclairage

Cooler Master a décidé de passer par des ports ARGB 5V standards pour la partie éclairage. Il ne fournit pas de hub pour l’éclairage ni de module autonome. Il faut donc passer par la carte mère pour contrôler l’éclairage.

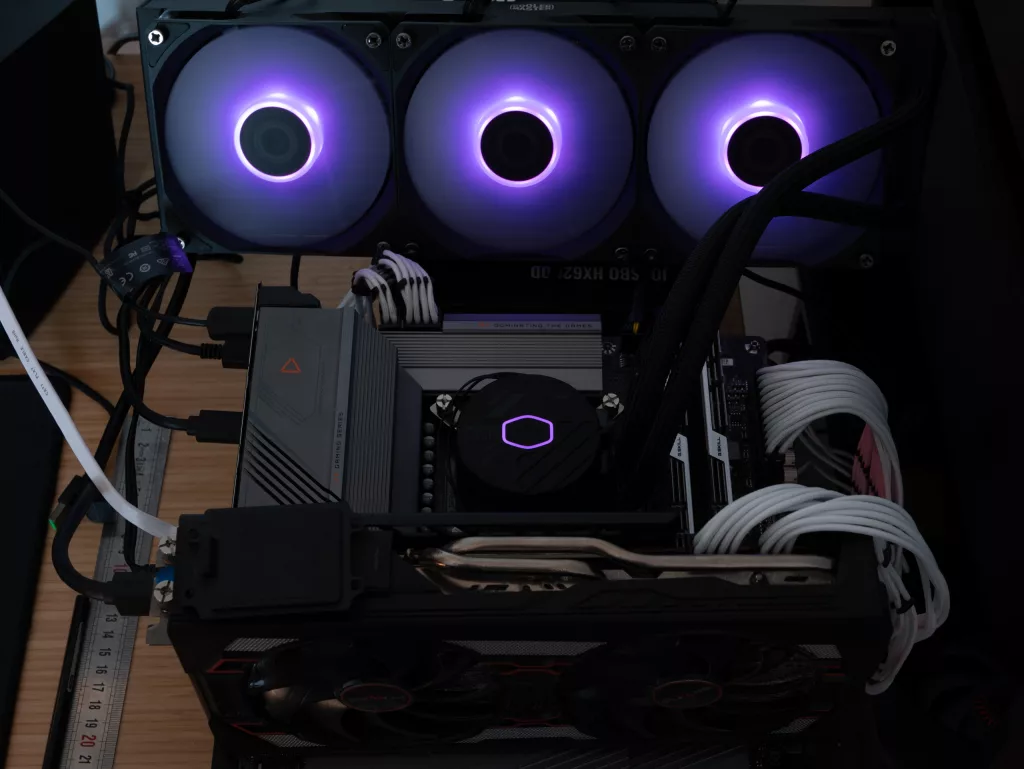

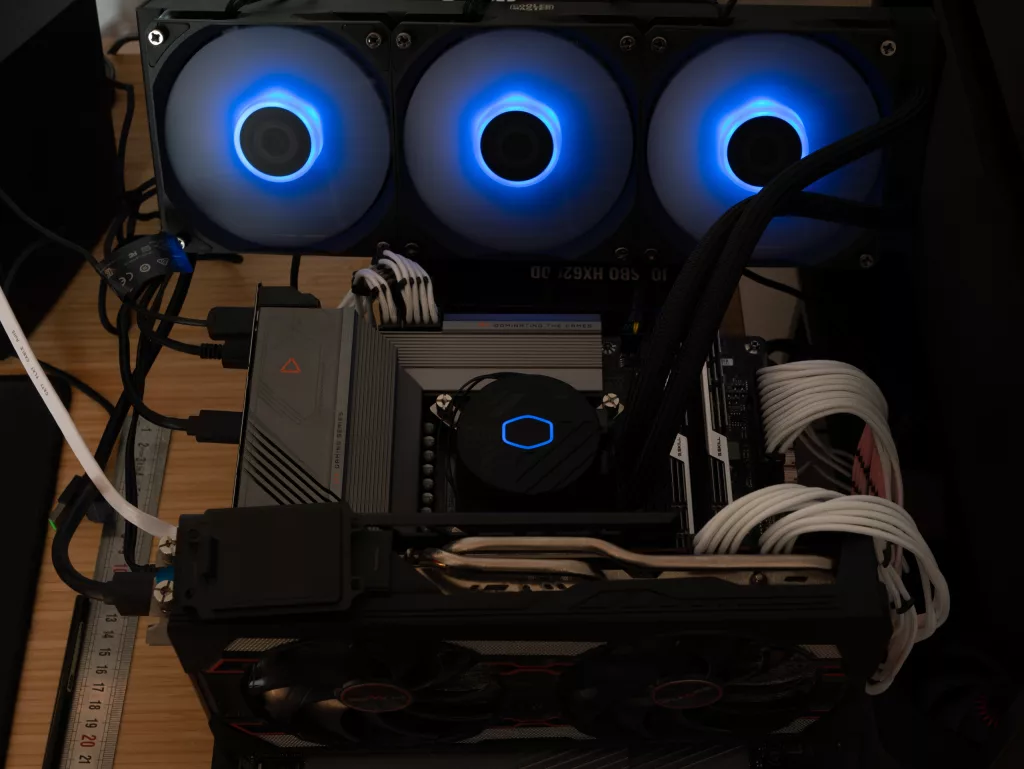

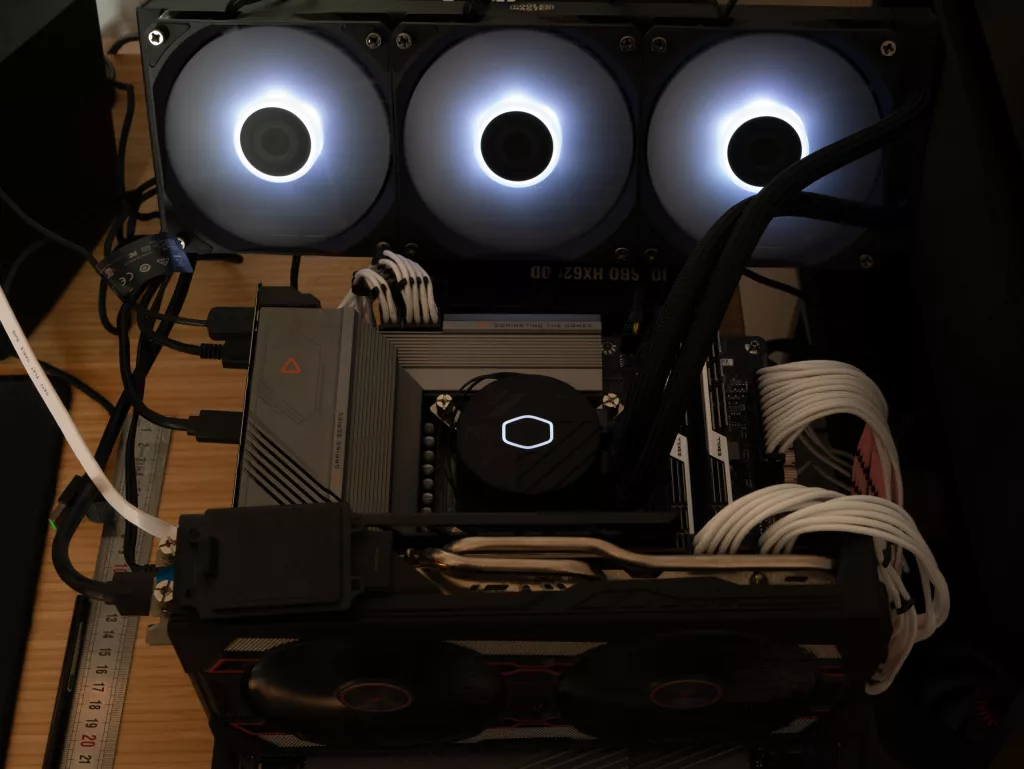

Showtime !

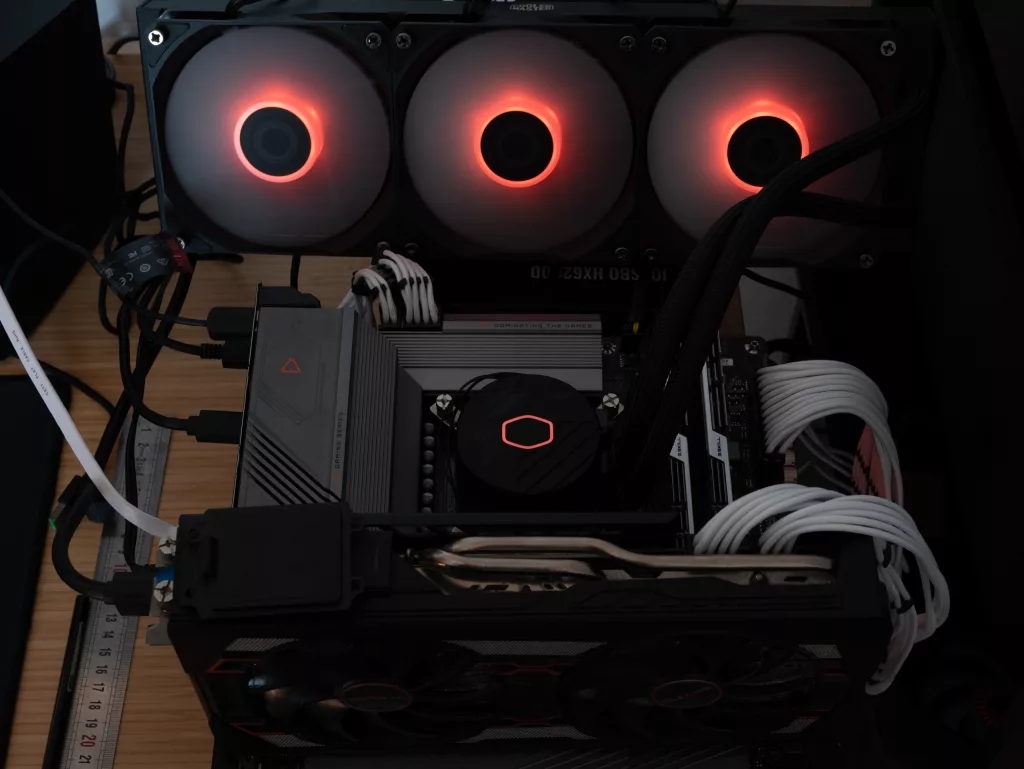

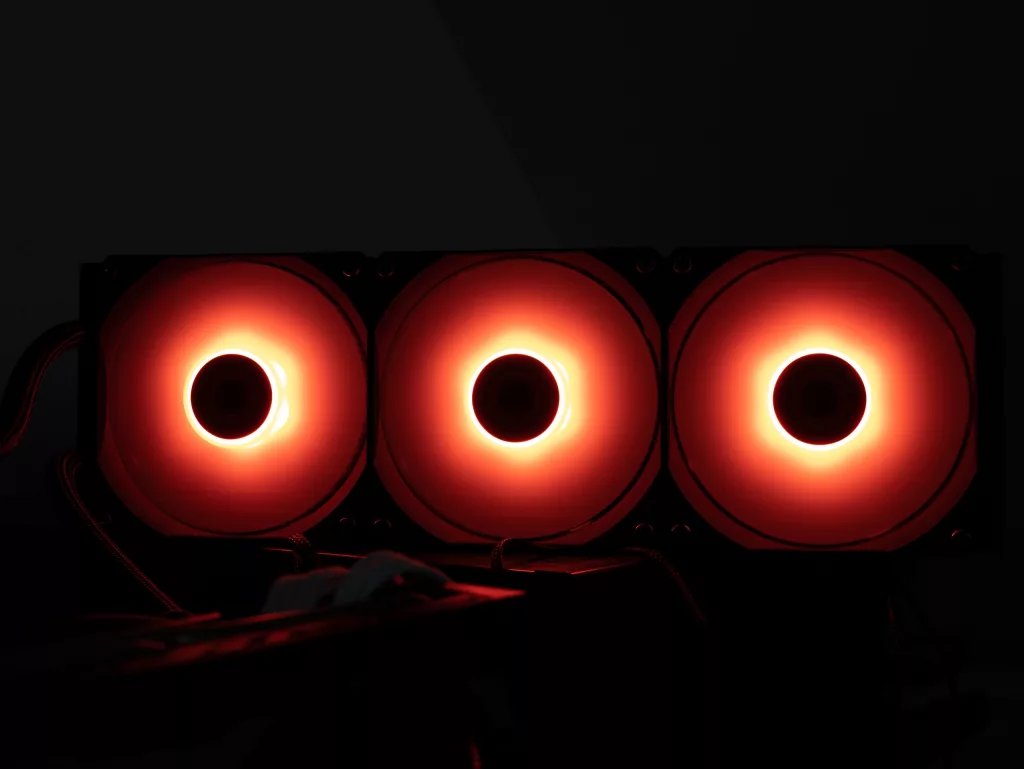

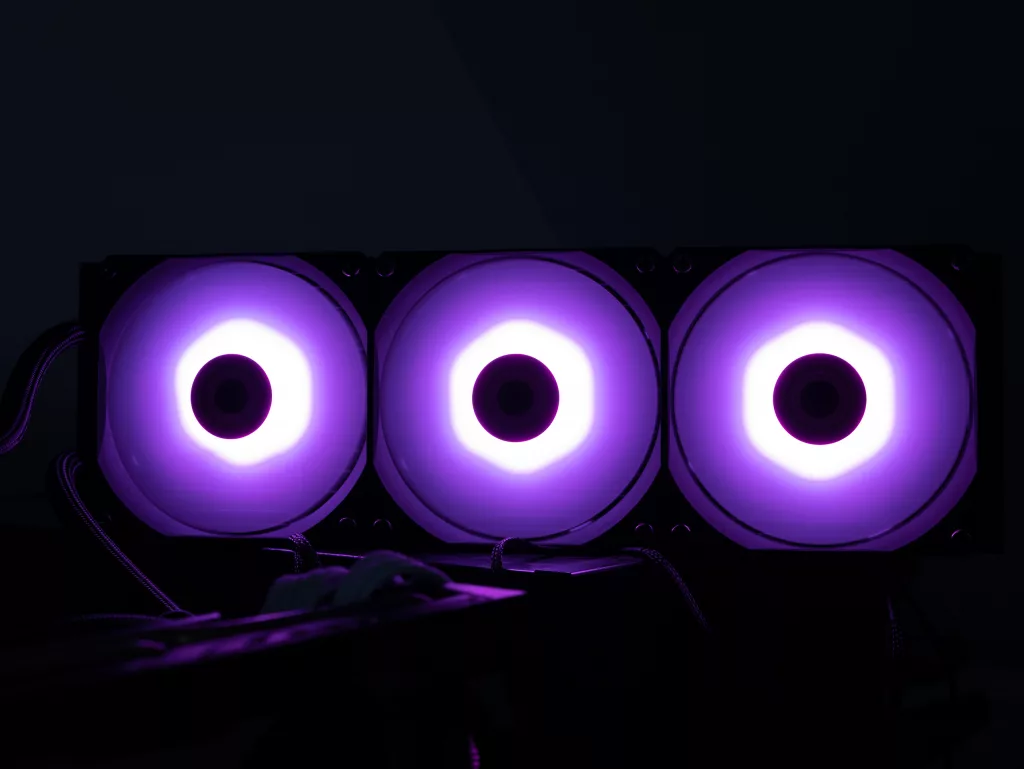

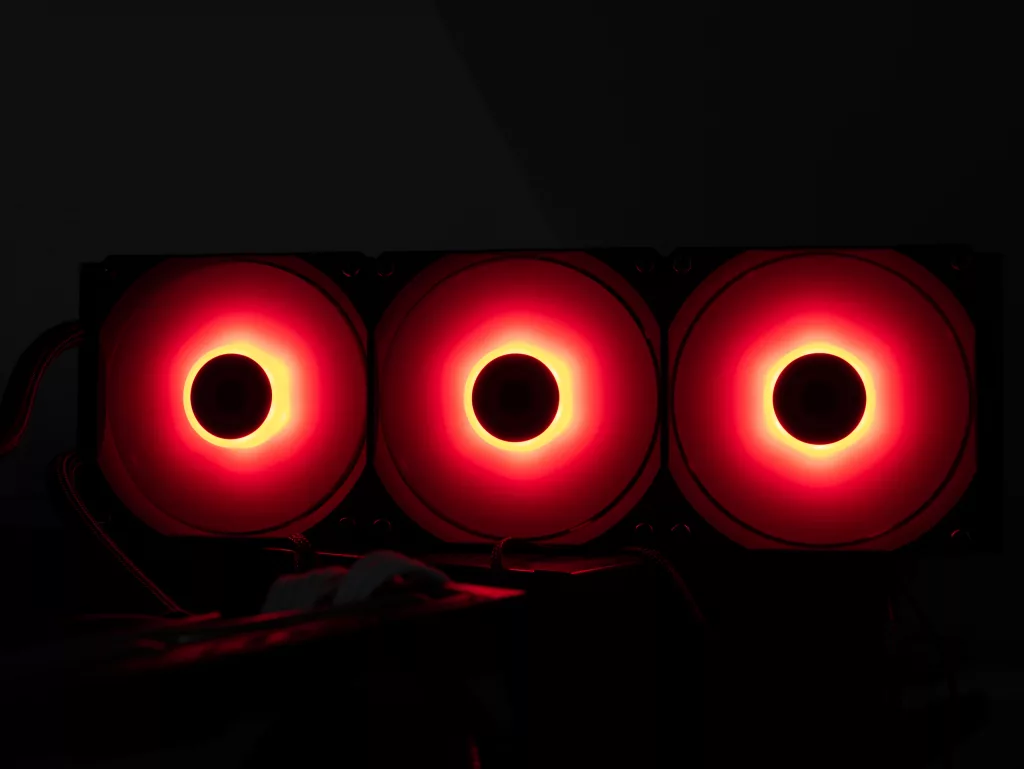

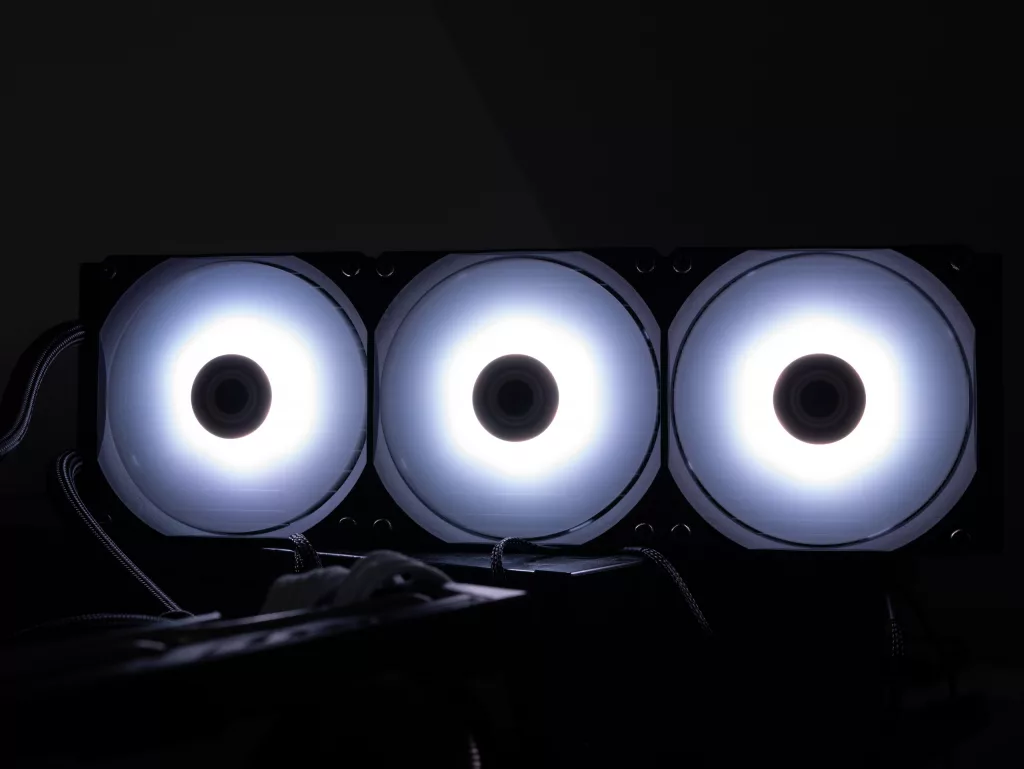

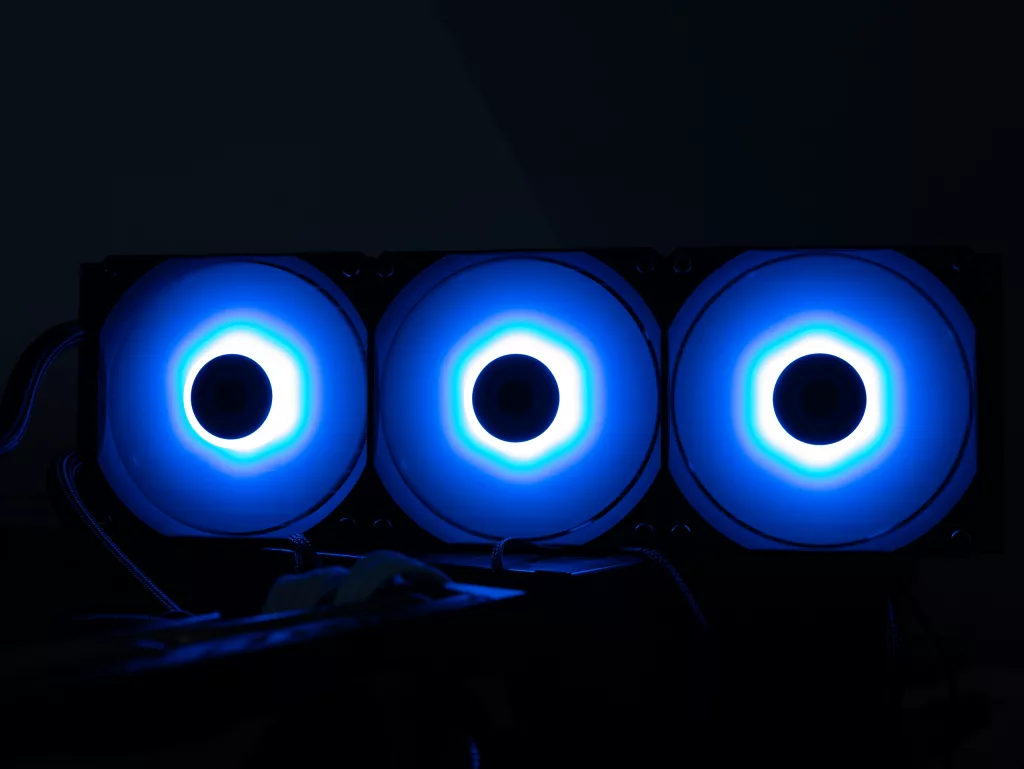

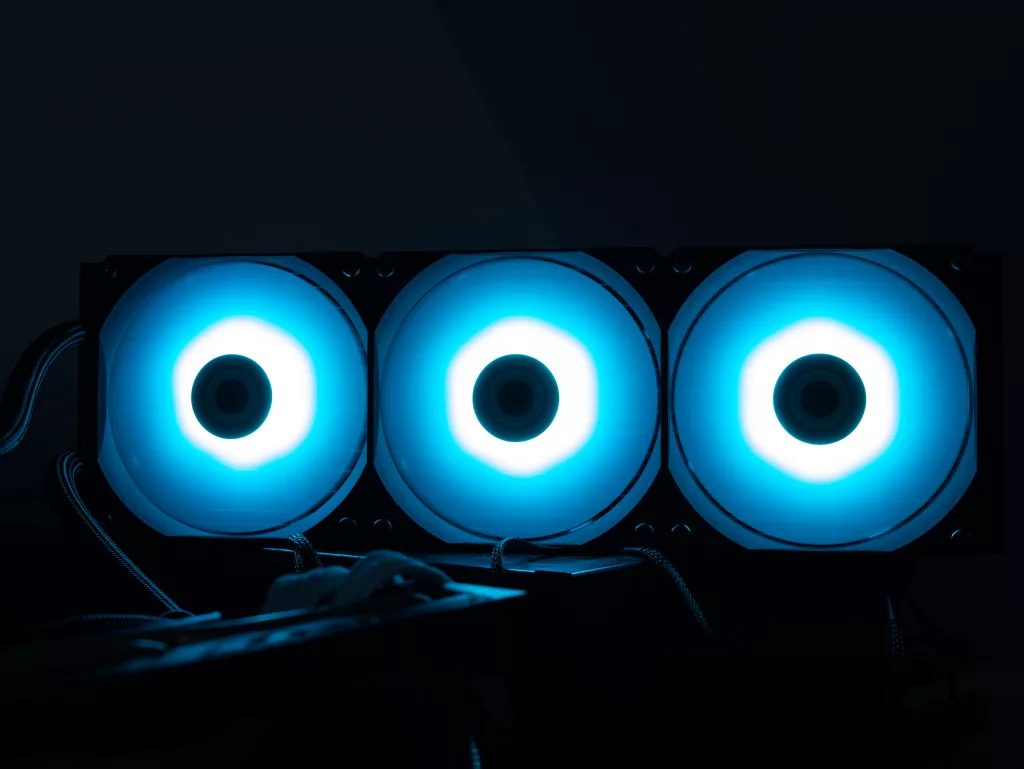

Éclairage des ventilateurs

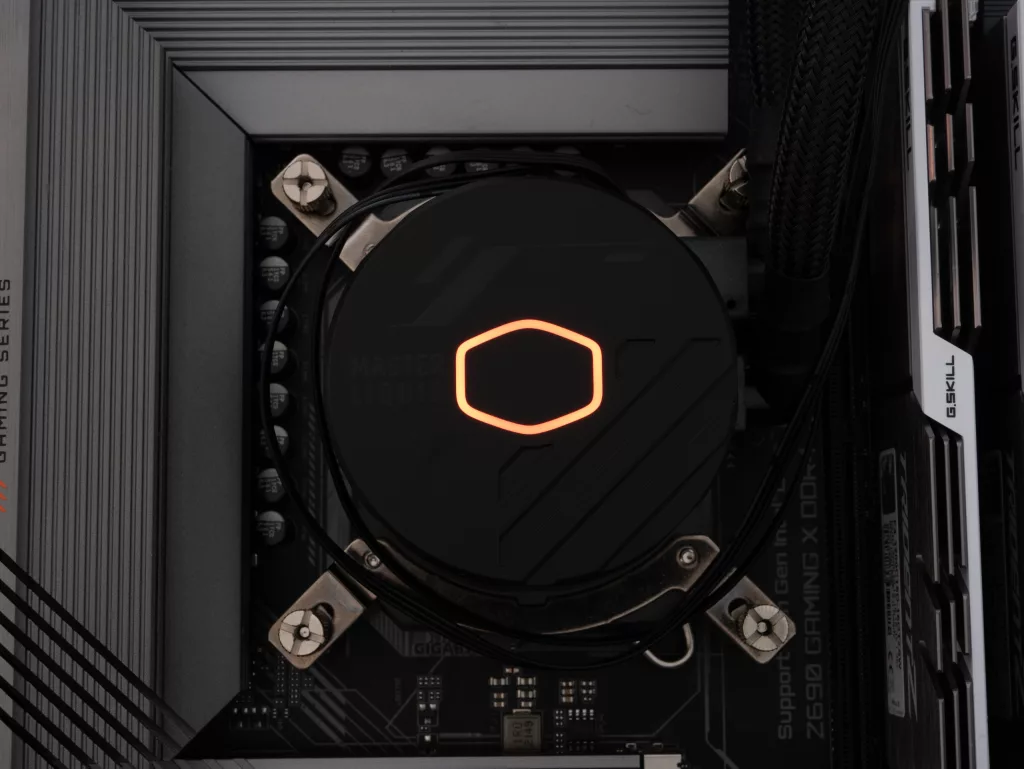

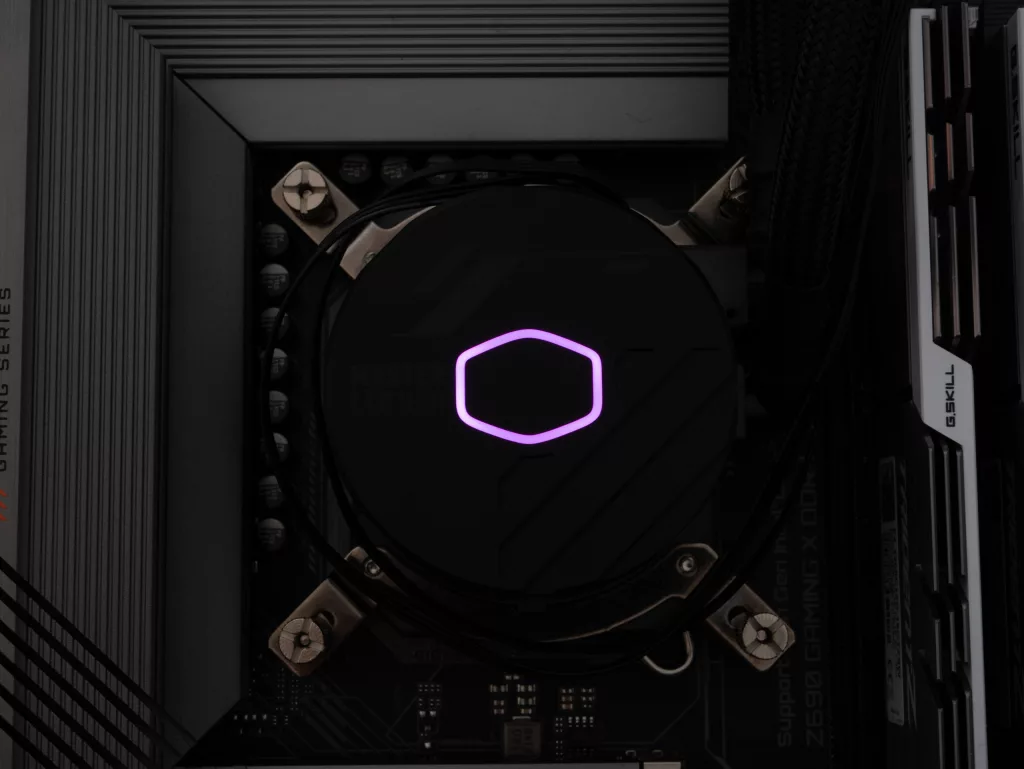

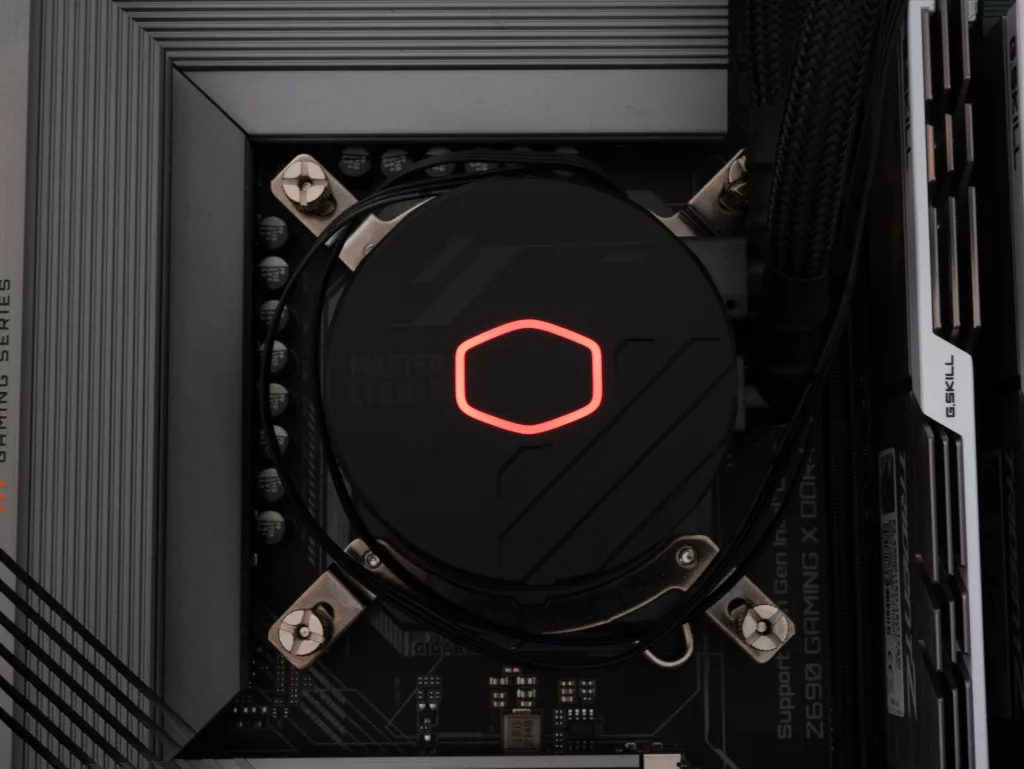

Bloc pompe

Protocole de test

Nous avons décidé de faire évoluer notre processus de test des refroidisseurs de processeur. Pour ce faire, nous avons décidé de revoir également notre plateforme de test. Intel nous a mis à disposition un Core i5-12600KF. Il servira désormais de base à nos tests de refroidissement de processeur.

Voici notre configuration :

• Processeur : Intel Core i5-12600KF
• Carte mère : Gigabyte Z690 Gaming X DDR4
• Mémoire : G.SKILL 2 x 8 Go 3600 Mhz DDR4
• Carte graphique : Sapphire RX 5700 XT
• SDD : Samsung 980 Pro 250 Go
• Alimentation : Cooler Master ATX RM850x Gold
• Système d’exploitation : Windows 11 Pro
• Pâte thermique : Arctic MX4

Procédure de test

Pour trouver notre point de départ, nous avons utilisé l’Arctic i35 avec le ventilateur réglé sur sa vitesse maximale. Dans le BIOS, nous avons désactivé toutes les fonctions d’amélioration du multicœurs proposées par la carte mère. Nous nous sommes tenus aux spécifications d’Intel. Nous avons ensuite utilisé Aida64 et son test FPU pour déterminer la fréquence de tous les cœurs de notre processeur et de la tension appliquée. La fréquence retenue, en dehors du boost, est de 4,5 GHz pour 1,10 V. Ainsi, nous avons fixé manuellement la tension du Vcore et la fréquence du processeur dans le bios.

Pour les tests en Overclocking, nous avons activé les options d’amélioration multicœurs proposées par la carte mère. De plus, toutes les limites ont été supprimées. Nous avons ensuite réglé le CPU à 5,1 GHz à 1,25 V. Bien qu’il ne s’agisse pas de la puissance maximale que ce processeur peut tirer lors de l’amélioration du multicœur, c’est un overclock durable pour les tests à long terme. Toutefois, nous serons amenés à tester des refroidissements plus conséquents, aussi, il est possible que ce réglage évolue suivant nos essais.

Comme nous fixons la tension et la fréquence dans les deux scénarios, nous obtenons une comparaison équitable entre les refroidisseurs.

Tests réalisés

La première série de tests est réalisée en configurant le ou les ventilateurs sur le mode automatique de notre carte mère. Dans le cas des AIO, la pompe fonctionne toujours à la vitesse maximale, fixée dans le BIOS.

Le test d’inactivité consiste à laisser le processeur inactif sur le bureau pendant 15 minutes. Seul le logiciel de monitoring est actif durant ces 15 minutes. C’est la température minimale qui est retenue sur cette période.

Le premier test de charge consiste à faire fonctionner le Stress Test CPU de Aida64 pendant 15 minutes. Il correspond à ce que nous pourrions retrouver comme charge au quotidien. Le deuxième test de charge se passe encore sur Aida64. Nous utilisons cette fois le test Stress FPU durant 15 minutes. Ce test soumet le processeur à de très fortes contraintes. Tant sur le plan de la charge que sur le plan thermique. Il s’agit d’un test unique, dans le sens où peu d’autres tests de stress ou d’applications sont capables de pousser votre processeur aussi loin. Le Stress FPU utilise les instructions AVX, AVX2 et FMA ce qui donne un haut niveau de stress.

Ces deux tests sont effectués trois fois pour s’assurer de la cohérence des températures relevées. C’est à chaque fois la température maximale qui est retenue. En effet, c’est cette température qui va affecter le fonctionnement de notre processeur. Une température trop haute et le processeur vont limiter sa fréquence, ce qui provoque un goulot d’étranglement.

Surveillance et limites de température

Le système n’est pas connecté à Internet, de sorte que nos résultats ne sont pas influencés par d’éventuelles mises à jour des pilotes ou de Windows, ni par des applications en arrière-plan.

Pour les relevés de température sur la plateforme Z690 d’Intel, nous utilisons HWMonitor et nous relevons le paramètre Temperature Package lors de chaque test. Si un test n’arrive pas au bout des 15 minutes, nous indiquerons une température de 100°C.

Bruit des ventilateurs et lecture des tours/minute

Lorsque nous testons les refroidisseurs de processeur, le reste de notre système est complètement passif. Aucun ventilateur autre que ceux du refroidisseur de CPU ne fonctionne. Cela inclut également la carte graphique et le bloc d’alimentation. Ceci est possible grâce à l’utilisation d’une alimentation semi-passive et du mode no-fan de notre carte graphique. Ainsi, nous relevons uniquement les nuisances sonores du refroidisseur du processeur.

Les niveaux de bruit des refroidisseurs présentés ont été mesurés à 15 cm. Nous avons également élargi les tests de bruit pour inclure des réglages PWM de 25%, 50%, 75% et 100%. Nous utilisons toujours notre sonomètre Protmex MS6708.

Autre nouveauté, nous allons désormais faire un relevé avec des nuisances sonores normalisées. C’est-à-dire que nous allons tester tous les refroidisseurs à un niveau sonore fixé à 45 dBA. Ce qui, comme indiqué ci-dessus, est très silencieux en raison de la façon dont nous testons. À ce niveau de bruit, un refroidisseur peut être considéré comme discret ou silencieux pour la majorité des utilisateurs.

Quand nous testons les réglages PWM de 25 %, 50 %, 75 % et 100 %, nous enregistrons également la vitesse du ventilateur du refroidisseur. Le but est de donner un point de référence direct à partir duquel les mesures de dBA ont été obtenues.

Résultats du Cooler Master MasterLiquid 360L Core ARGB

Relevés à Stock

Les températures ci-dessous sont établies lors des tests avec le processeur dans son fonctionnement d’origine, c’est-à-dire avec les spécifications Intel. Les ventilateurs sont réglés en mode automatique dans le BIOS.

Sous les spécifications Intel, le Cooler Master MasterLiquid 360L Core ARGB se positionne dans les derniers AIO en 360 mm que nous avons testés.

Relevés en Overclocking

Les températures ci-dessous sont établies lors des tests avec le processeur overclocké.

Quand nous passons à l'overclocking, le Cooler Master MasterLiquid 360L Core ARGB gagne des places au classement. Malheureusement sur le test FPU, il est un peu en retrait.

Vitesse des ventilateurs & nuisances sonores

Les ventilateurs livrés avec le Cooler Master MasterLiquid 360L Core ARGB proposent des vitesses dans la moyenne des ventilateurs qui équipent les ventirads ou les AIO.

Voici les spécifications des ventilateurs qui accompagnent le Cooler Master MasterLiquid 360L Core ARGB. Ces mesures sont valables quand l'ensemble des ventilateurs de chaque AIO fonctionne en même temps. Pour notre test à 45 dB(A), il faudra brider les ventilateurs à 43% PWM.

Les ventilateurs du Cooler Master MasterLiquid 360L Core ARGB sont les ventilateurs parmi les plus bruyants que nous avons rencontrés, seuls les ventilateurs du DeepCool LS720 sont plus bruyants sur la deuxième partie de la courbe.

Relevés à Stock avec nuisances sonores normalisées

Les températures ci-dessous sont établies lors des tests avec le processeur dans son fonctionnement d’origine avec les spécifications Intel. Mais cette fois, c’est avec le ventilateur fixé pour qu’il ne dépasse pas les 45 dB(A).

Si nous souhaitons minimiser les nuisances sonores, le Cooler Master MasterLiquid 360L Core ARGB tire bien son épingle du jeu. Il reste bien positionné malgré un réglage le bridage à 43% PWM.

Relevés en Overclocking avec nuisances sonores normalisées

Les températures ci-dessous sont établies lors des tests avec le processeur overclocké. Mais cette fois, c’est avec les ventilateurs fixés pour qu’ils ne dépassent pas les 45 dB(A).

En mode overclocking et en bridant les nuisances sonores, le Cooler Master MasterLiquid 360L Core ARGB tombe à nouveau au classement. Il commence à montrer ses limites.

Conclusion
