NZXT H7 Flow RGB
Note globale (Détails à la dernière page) - 9
9
Aujourd'hui, le nouveau boîtier de NZXT, le H7 Flow RGB vient prendre la suite du NZXT H6 Flow RGB qui nous avait marqué grâce à son esthétisme, son efficacité et son originalité au niveau de la conception. Aujourd'hui, la marque ôte la chambre secondaire et, grâce à une conception ingénieuse qui permet de positionner l'alimentation à la verticale, le boîtier a un format conventionnel et permet de placer jusqu'à trois ventilateurs de 120 mm en dessous de la carte graphique.
La marque y ajoute leur nouveau ventilateur, le F360 RGB Core qui est en fait l'association de trois ventilateurs dans un cadre unique.
Le tarif annoncé est de 139,99 euros pour une version non RGB et 159,99 euros pour la version RGB que nous vous présentons.
Comment prendre le contrepied de la tendance actuelle des boîtiers aquarium qui permettent de ventiler la carte graphique grâce à des ventilateurs installés dans la parte inférieure, et proposer un boîtier au format moyen tour, mais avec une chambre unique avec la même capacité de refroidissement des GPU ? En proposant le H7 Flow RGB (2024), le dernier boîtier moyen tour de NZXT !
Le nouveau boîtier de NZXT, le H7 Flow RGB, rafraîchit le design du H7 original (versions 2022 et 2023) et suit les traces du H6 Flow RGB qui nous avait marqué grâce à son esthétisme, son efficacité et son originalité au niveau de la conception. Avec cette nouvelle version 2024 du H7 Flow RGB, NZXT a modifié le cache alimentation et déplacé cette dernière vers un compartiment indépendant. En effet, grâce à une conception astucieuse permettant de placer l’alimentation à la verticale derrière la carte mère, le boîtier a un format classique. Il permet aussi d’installer jusqu’à trois ventilateurs de 120 mm sous la carte graphique.
Mais les innovations ne s’arrêtent pas là. Le H7 Flow RGB mise sur un airflow optimal grâce à de nombreuses parois dotées de zones en maille fine. De plus, il intègre la nouvelle série de ventilateurs F RGB Core, disponibles en trois tailles (240 mm, 280 mm et 360 mm), qui se distinguent par leur cadre unique facilitant l’installation et leurs huit LED pour un éclairage saisissant.
Le NZXT H7 Flow RGB arrive en deux couleurs, blanche mate (objet de notre présent test) et noire mate (que vous pouvez découvrir dans notre article dédié à l’Unboxing du H7 Flow RGB), en deux versions (non RGB et RGB) et sera vendu 139,99 € et 159,99 € respectivement.
Avec ses performances de refroidissement exceptionnelles, sa compatibilité étendue et sa facilité de montage, ce boîtier promet une expérience de construction intuitive et des performances durables. Découvrons ensemble comment NZXT repousse les limites du refroidissement avec le H7 Flow RGB 2024.
Emballage et contenu du H7 Flow RGB 2024 – Version blanche mate
NZXT reste fidèle à ses habitudes et nous propose un emballage épuré présentant un dessin du nouveau boîtier. Nous apercevons la chambre principale du NZXT H7 Flow RGB avec un large espace en bas où viendra se loger les nouveaux ventilateurs de la marque, un cache alimentation réduit en largeur positionné en dessous de l’emplacement de la carte mère et deux zones en maille fines en façade et sur la paroi supérieure. Cette première face d’emballage est accompagnée d’une étiquette en couleur ornée d’une photo du boîtier. La mention « boîtier ATX moyen tour avec airflow et ventilateurs RGB » est notée en bas de l’étiquette.
De l’autre côté, c’est aussi succinct. Nous avons la même mention, le nom du boîtier et la marque. Un logo nous avertit de la présence de verre trempé et des précautions à prendre lors de la manipulation du NZXT H7 Flow RGB.

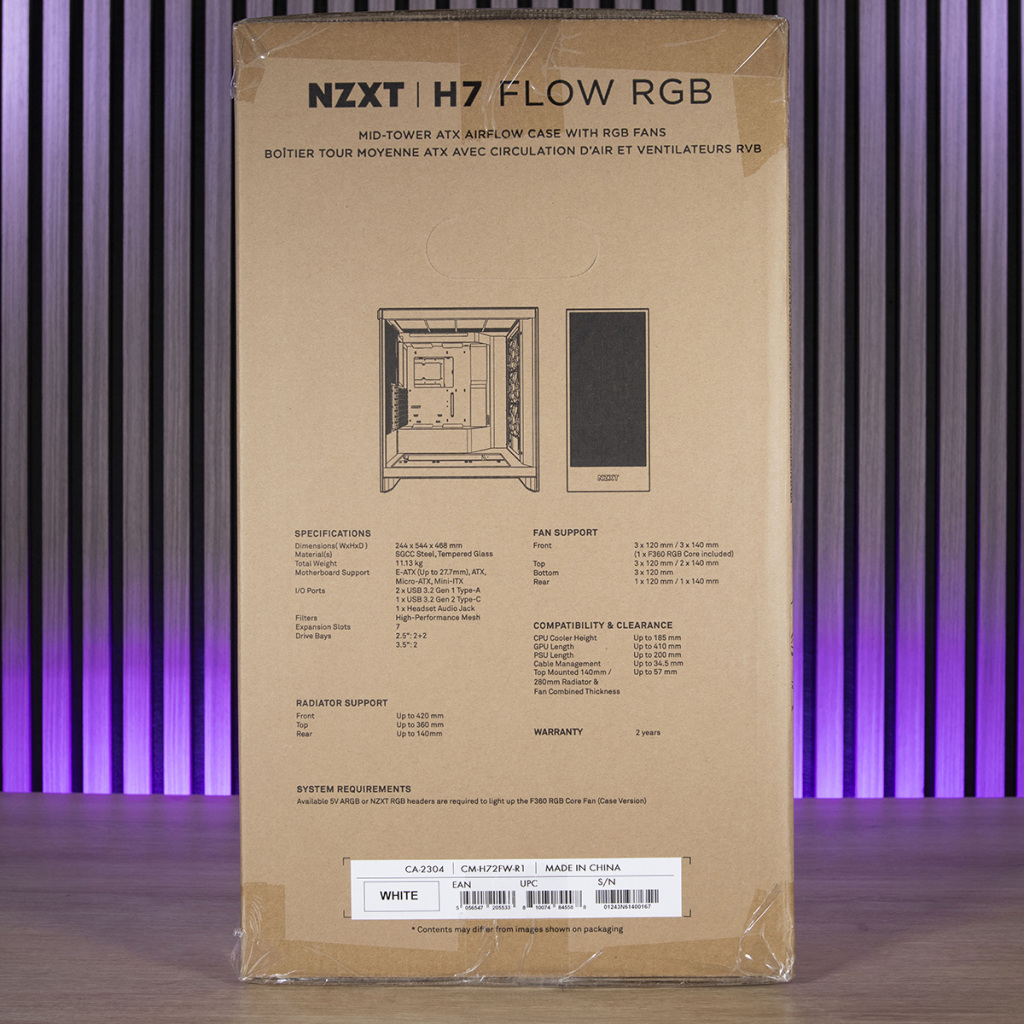

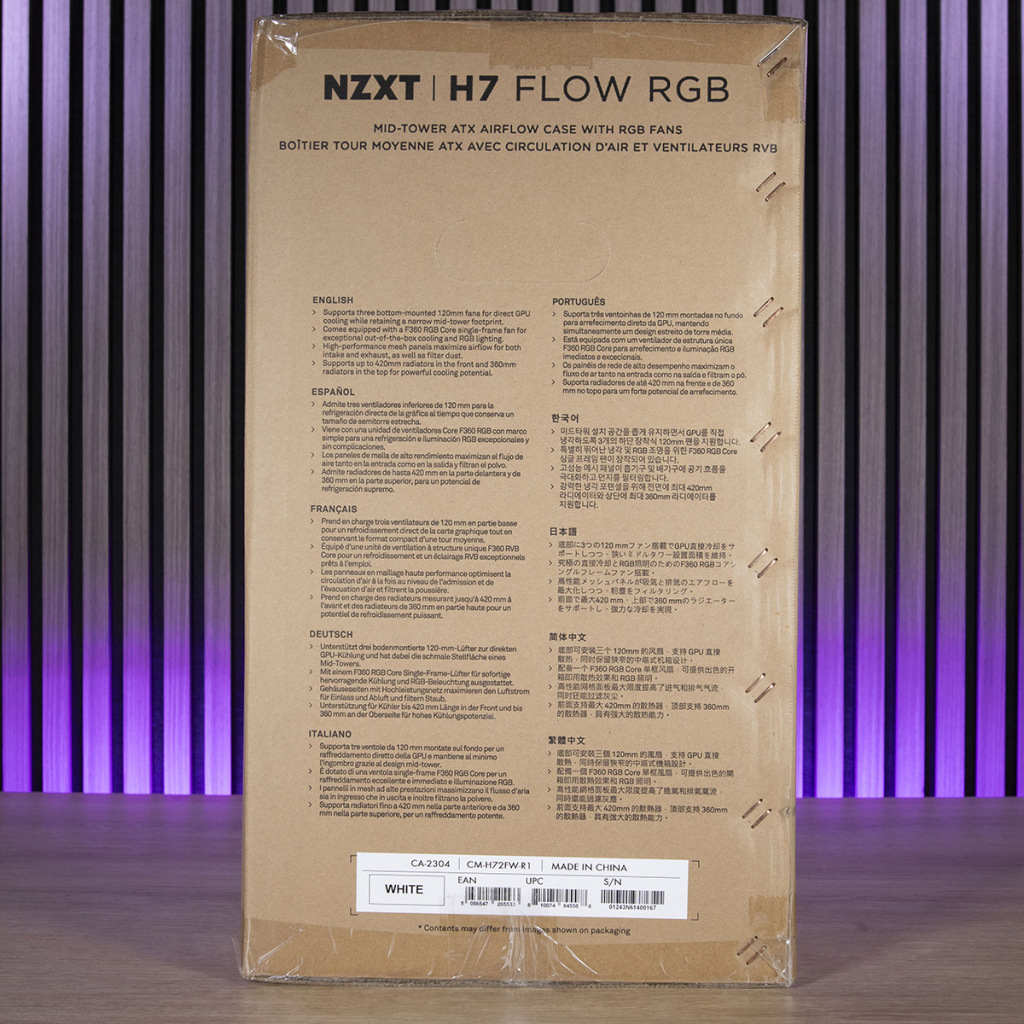

Les petits côtés vont nous donner plus d’informations. Nous avons les spécifications complètes : dimensions du NZXT H7 Flow RGB (544 × 468 × 244 mm), poids (11 kilos) et la compatibilité matérielle. Nous avons également un récapitulatif des caractéristiques principales (vues précédemment) en 10 langues, avec une notion supplémentaire : la compatibilité du NZXT H7 Flow RGB avec un radiateur de 420 mm en façade et 360 mm en haut du boîtier. Des étiquettes code-barres sont présentes et mentionnent la couleur blanche.
Déballage du H7 Flow RGB 2024 – Version blanche mate

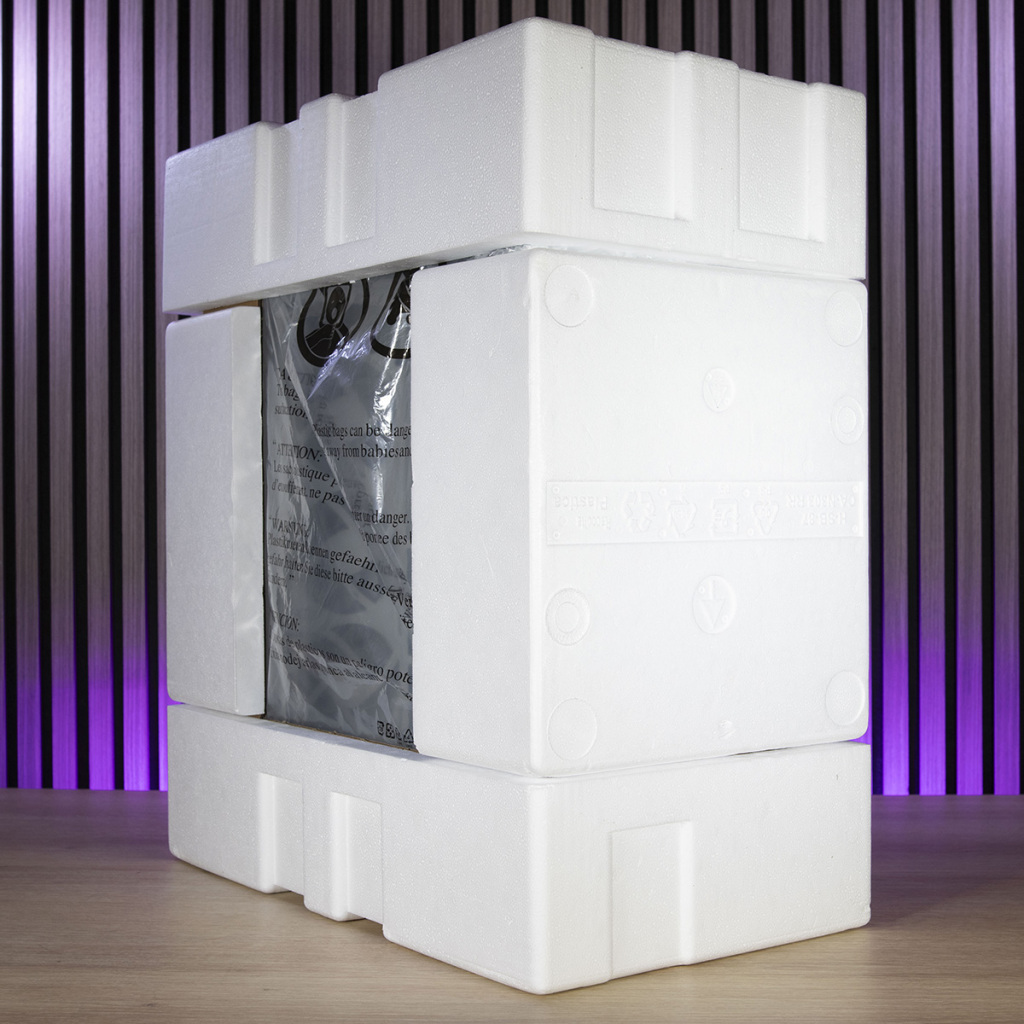

Du rarement vu ! La protection du NZXT H7 Flow RGB est idéale (mais moins bonne pour l’environnement…) ! Le polystyrène englobe presque totalement le boîtier et ne laisse apparaître qu’une zone partielle. Nous devinons un sac plastique en sus pour une protection supplémentaire.
Le Bundle
Le NZXT H7 Flow RGB arrive avec son lot d’accessoires dans une boite cartonnée. Nous avons :
- Un manuel d’utilisateur commun aux deux versions du boîtier,
- Un ensemble de vis répartis dans plusieurs sachets,
- Dix serre câbles en plastique.
Caractéristiques du NZXT H7 Flow RGB
| Dimensions (H × L × l) | 544 × 468 × 244 mm ATX |
| Volume | 62,1 L |
| Couleur | Blanc ou noir |
| Compatibilité cartes mères | Mini-ITX, Micro-ATX, ATX, E-ATX |
| Compatibilité ventilateurs | Avant : 3 × 120 ou 140 mm Haut : 3 × 120 mm ou 2 × 140 mm Bas : 3 × 120 mm Arrière : 1 × 120 ou 140 mm |
| Compatibilité radiateurs | Avant : 420 mm max Haut : 360 mm max Arrière : 140 mm max |
| Longueur maximale GPU | 410 mm |
| Longueur maximale PSU | 200 mm |
| Hauteur maximale du refroidisseur CPU | 185 mm |
| Espace pour le cheminement des câbles | 34,5 mm |
| Ventilateurs préinstallés | 3 × 120 mm F360 RGB Core |
| Slots d’expansion | 7 horizontaux |
| E/S avant | 2 x USB A 3.2 Gen1 1 x USB C 3.2 Gen 1 1 combo casque/micro |
| Baies internes (3,5″ / 2,5″) | 2 / 4 |
Extérieur du du H7 Flow RGB blanc mat
Design et Esthétique
Voici le NZXT H7 Flow RGB ! Extérieurement, sa forme globale n’est pas sans nous rappeler les versions précédentes avec un aspect monolithique, des angles et des lignes droits et l’absence de rondeurs. Cependant, à bien y regarder, ce nouveau boîtier a quelques subtilités qui lui donnent un aspect bien original.
Par exemple, on remarquera immédiatement ce creux au niveau des pieds. Une longue ouverture qui semble aller jusqu’au côté opposé ! Et des pieds qui prolongent le bas de la façade pour s’élargir et disparaître également vers le fond du NZXT H7 Flow RGB.
Nous sommes par ailleurs attirés vers la large ouverture dans la partie interne inférieure qui pourra recueillir le bloc de ventilateurs, ou bien la petitesse du cache alimentation qui, lui aussi, semble prendre un virage pour rejoindre le plateau de la carte mère. La large zone en maille fine au niveau de la façade attirera aussi notre regard. La paroi en verre trempé ne semble pas être teintée.
Faces arrières

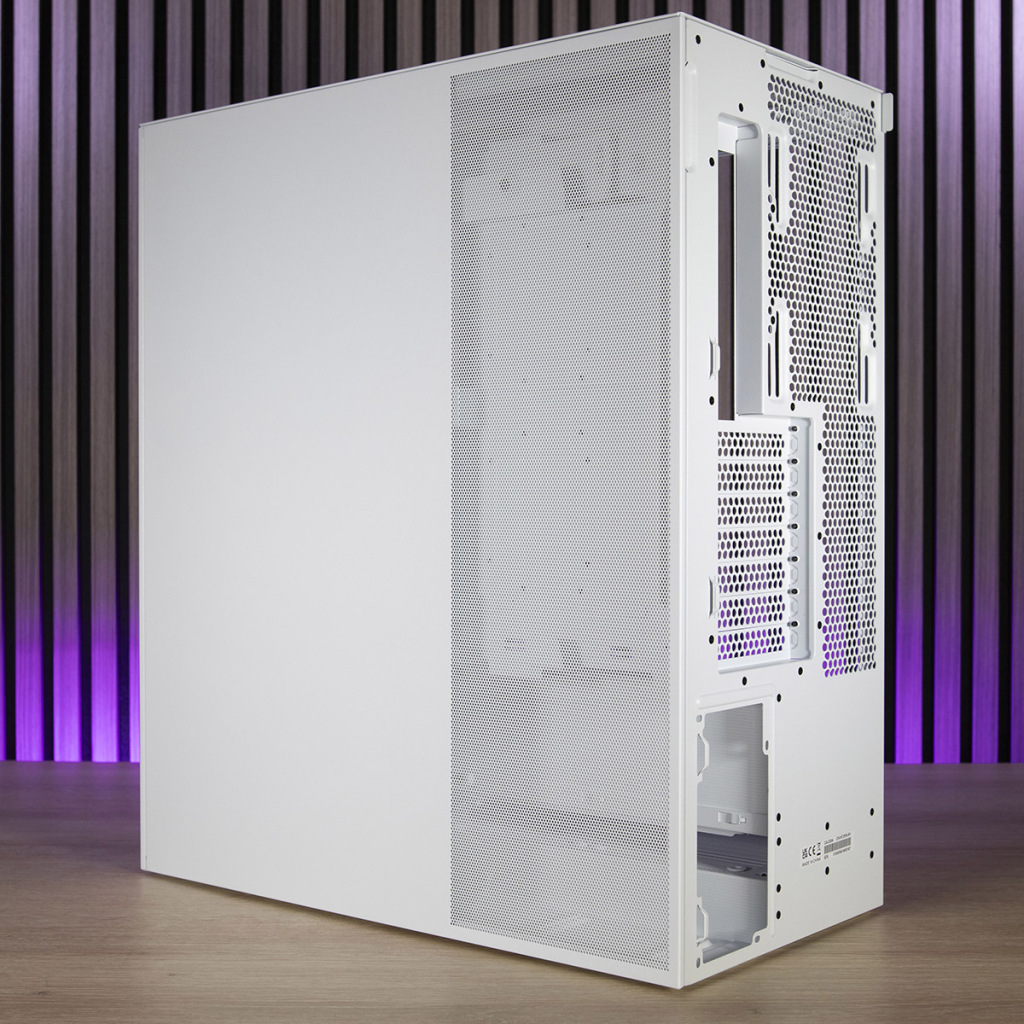

En arrière, le NZXT H7 Flow RGB dispose d’une grande zone faite de multiples ouvertures en nid d’abeille pour faciliter l’évacuation de l’air chaud. Elle inclut un emplacement pour ventilateur ou radiateur de 120 mm ou 140 mm. Nous avons l’emplacement pour la plaque I/O de la carte mère, sept équerres PCIe et l’emplacement vertical réservé à l’alimentation. Le NZXT H7 Flow n’est pas surélevé et repose à même le bureau. La paroi latérale droite comporte une longue zone en maille fine.
Montage et Accessibilité

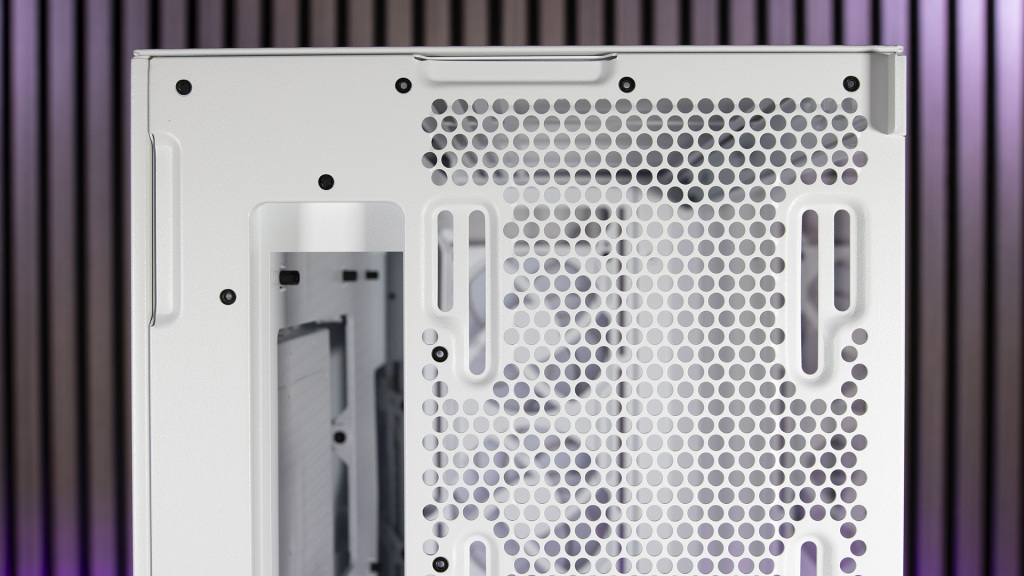

Les deux parois du NZXT H7 Flow RGB ne sont pas maintenues par des vis. Elles reposent sur le châssis et sont maintenues en haut par des picots dans des loquets. La paroi latérale gauche a une languette qu’il faudra saisir au doigt et tirer vers soi alors que la paroi latérale droite a une encoche.
Verre Trempé et Aération
La paroi latérale gauche est entièrement en verre trempé et laisse voir l’intégralité de la chambre principale. La paroi latérale droite est en acier.

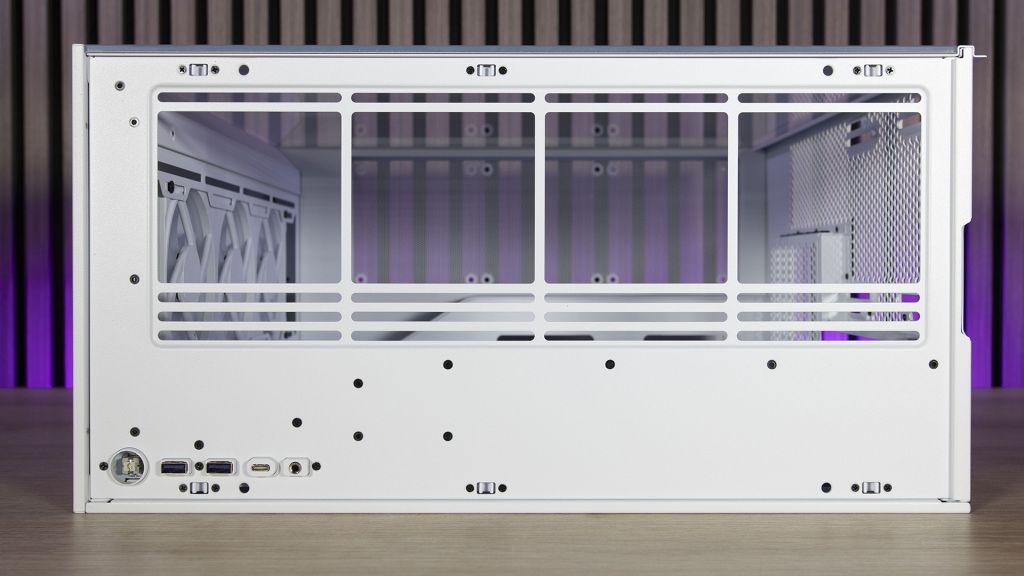

Au-dessus, le NZXT H7 Flow RGB a une large zone en maille fine pour favoriser la circulation de l’air. Cette paroi est en acier et peut se désolidariser du reste du boîtier en tirant dessus vers le haut par l’arrière (grâce à une encoche également).
Une fois ôtée, elle libère un emplacement réservé à l’installation de trois ventilateurs de 120 mm ou deux de 140 mm, ou bien de radiateurs de 360 mm maximum.
Panneau frontal du H7 Flow RGB

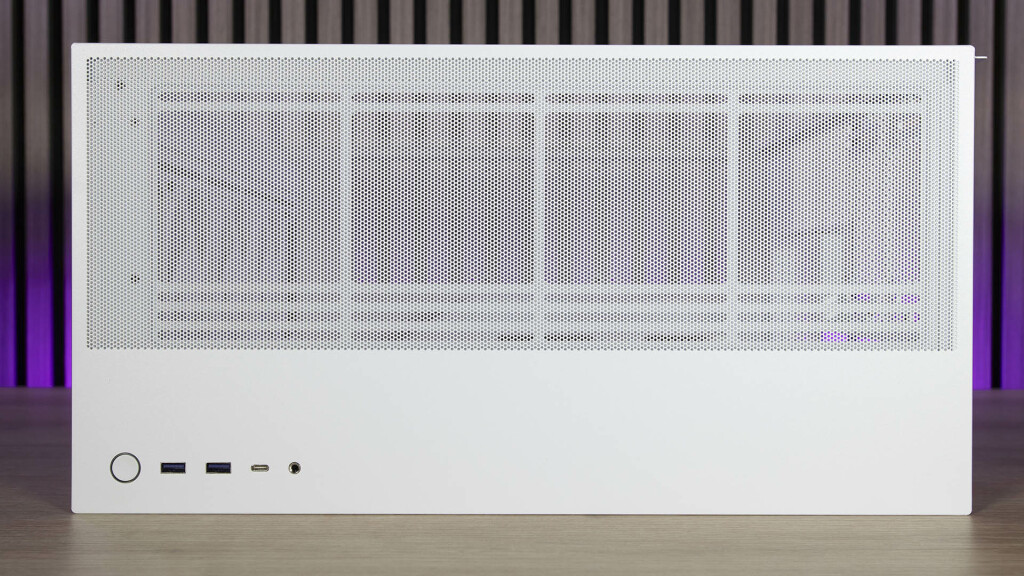

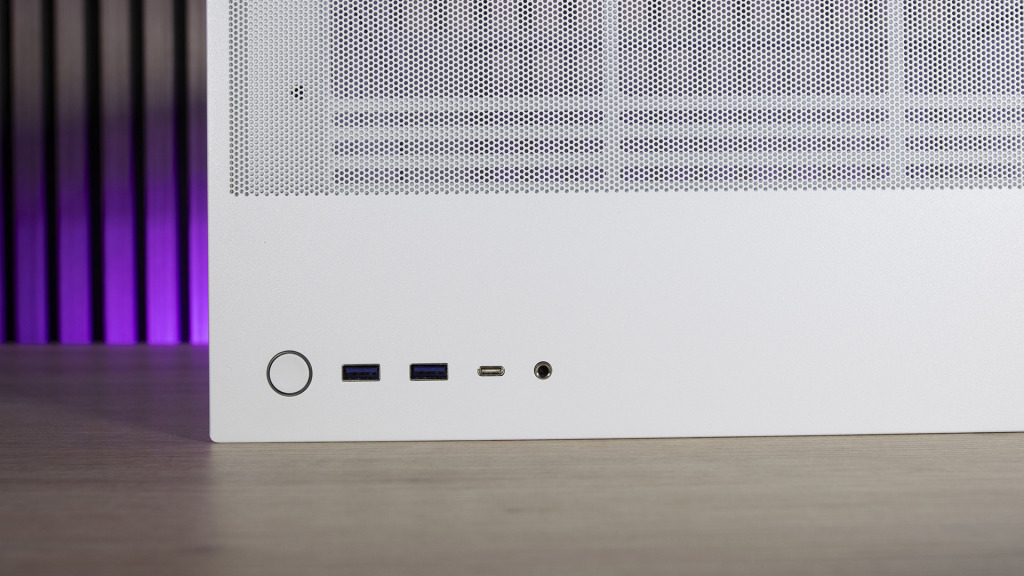

C’est ici que nous avons le panneau frontal des boutons et des ports du NZXT H7 Flow RGB. Nous avons :
- Le bouton d’alimentation,
- Deux ports USB A 3.2 Gen 1,
- Un port USB C 3.2 Gen 1,
- Une prise combo casque/micro.
Pieds et Stabilité

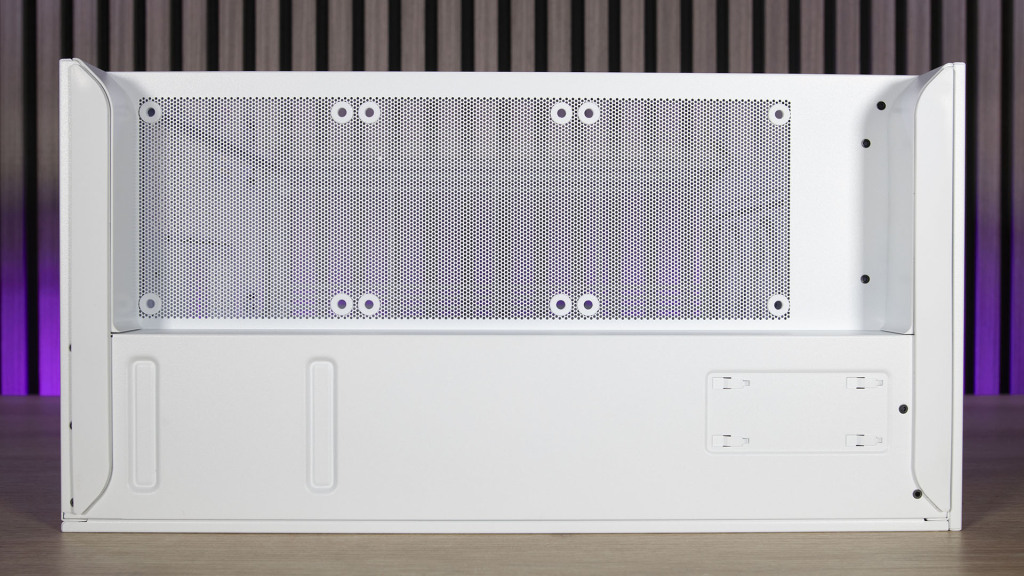

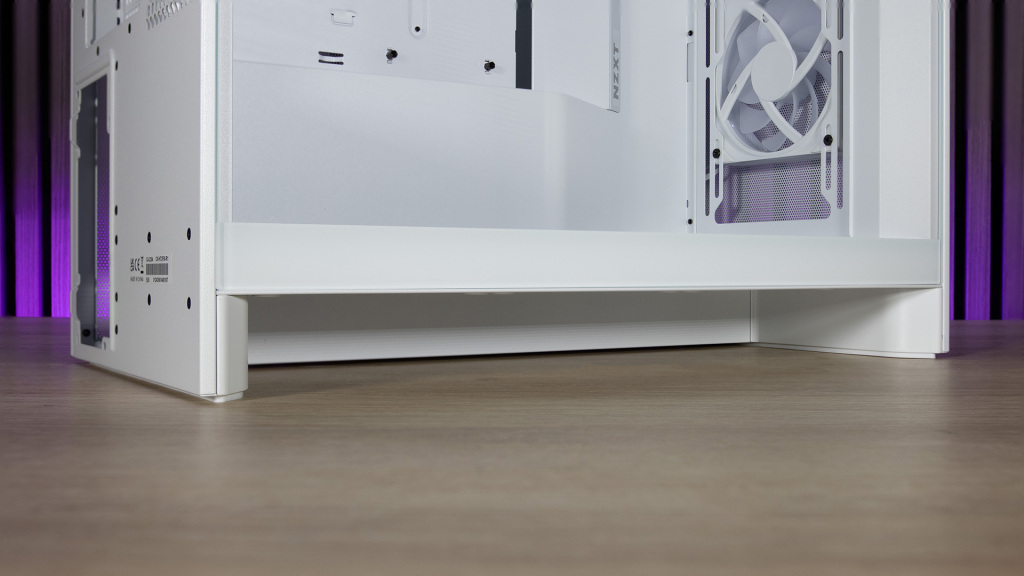

En dessous, nous le disions, les pieds partent de chaque bord des parois (arrière et façade) pour se prolonger vers le fond du NZXT H7 Flow RGB. Ils s’élargissent ensuite pour assurer la stabilité du boîtier.
Nous avons deux longs patins antidérapants qui vont participer à cette stabilité et deux zones distinctes.
La première zone correspond au-dessous de l’emplacement réservé à l’installation des ventilateurs (3 de 120 mm). Cette zone est composée de maille fine pour assurer la circulation de l’air et comporte de nombreuses rondelles en caoutchouc pour la fixation des ventilateurs et absorber les vibrations.

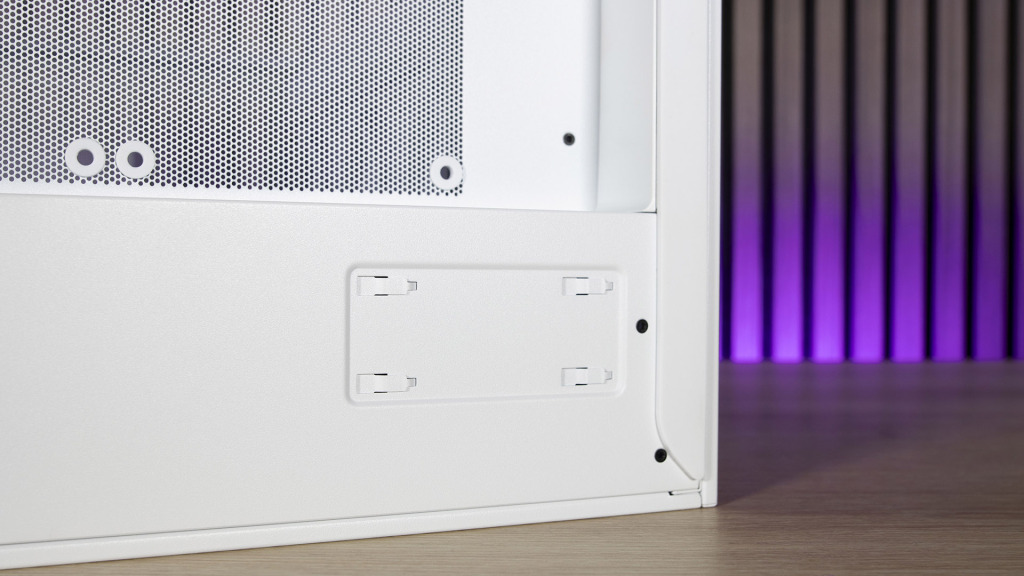

La deuxième zone comprend quatre encoches permettant la fixation d’une cage à disques durs située juste au-dessus.
Intérieur du NZXT H7 Flow RGB
Exploration de l’Intérieur

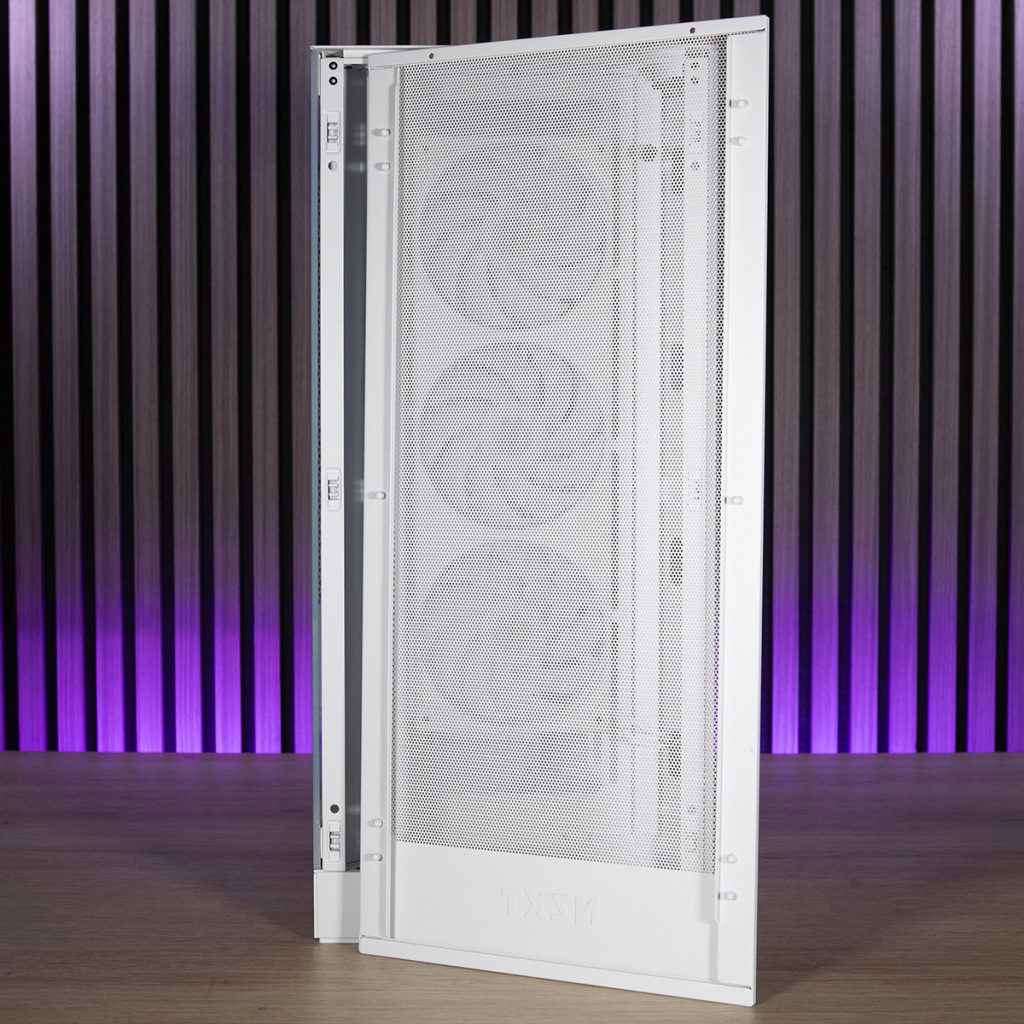

Pour explorer l’intérieur du NZXT H7 Flow RGB, nous pouvons enlever la façade. Celle-ci est entièrement en acier et ne comporte pas de filtre (la maille fine filtrera les poussières tout en permettant à l’air de circuler). Elle est fixée au châssis par de nombreux picots.
Support pour Ventilateurs/Radiateurs 420 mm en façade
Une fois enlevée, elle laisse place à un support pour ventilateurs ou radiateur de watercooling. Ici, il sera possible de loger trois ventilateurs de 120 ou 140 mm, ou bien un radiateur de 420 mm maximum. Le NZXT H7 Flow RGB est livré avec le nouveau bloc de 3 ventilateurs de la marque, un NZXT F360 RGB Core.

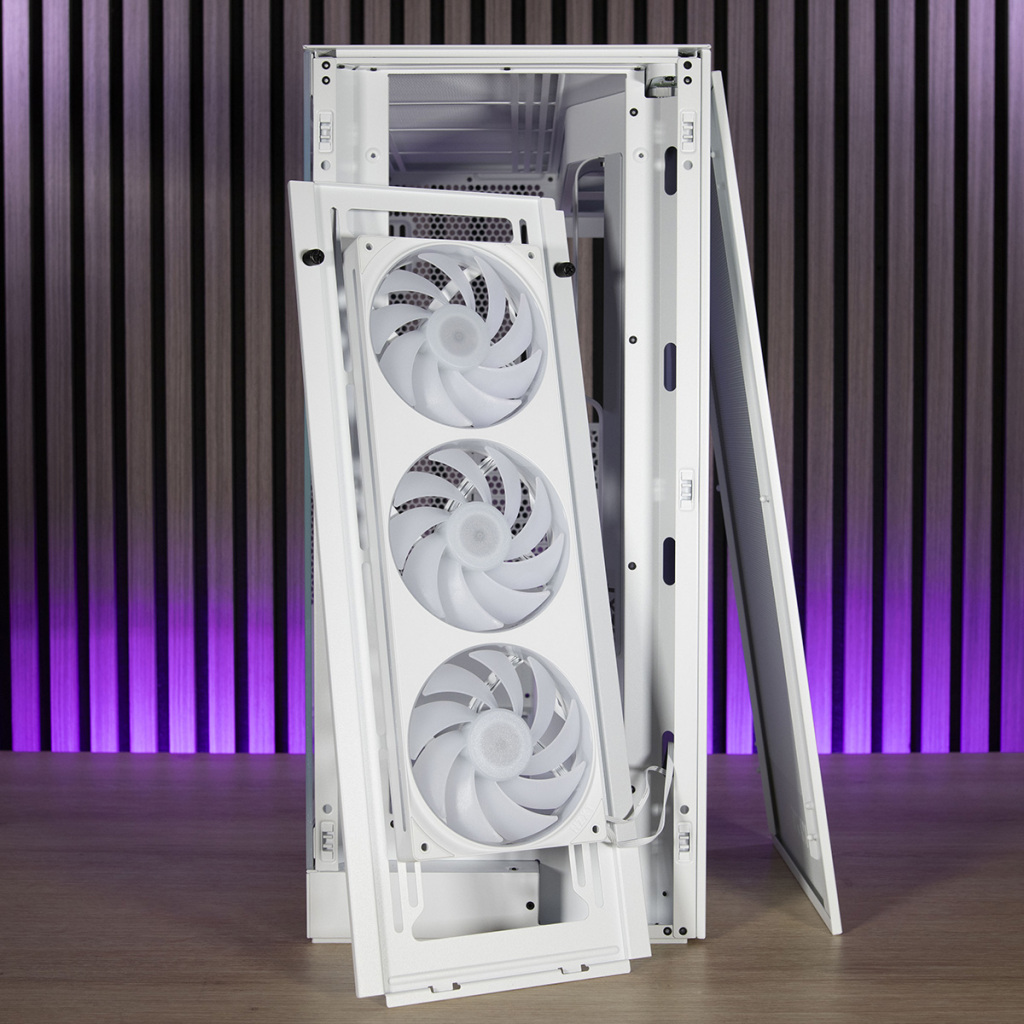

Le support pour ventilateurs/radiateur est amovible pour faciliter leur installation. Il repose sur le châssis en bas et est fixé grâce à deux vis à main.

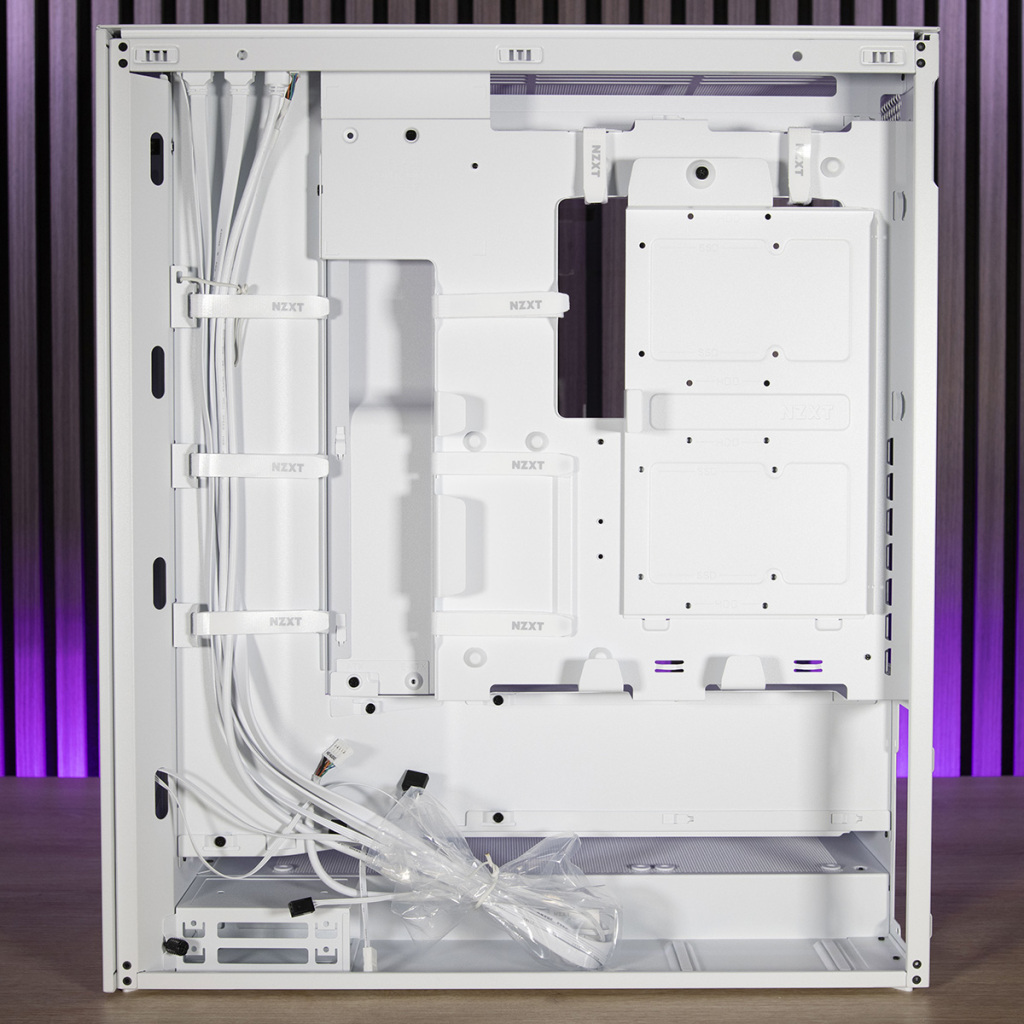

Explorons maintenant la partie intérieure droite du NZXT H7 Flow RGB. Une fois la paroi enlevée, nous avons un espace de 35 mm environ pour l’organisation des câbles. Cet espace peut être divisé en trois zones distinctes.

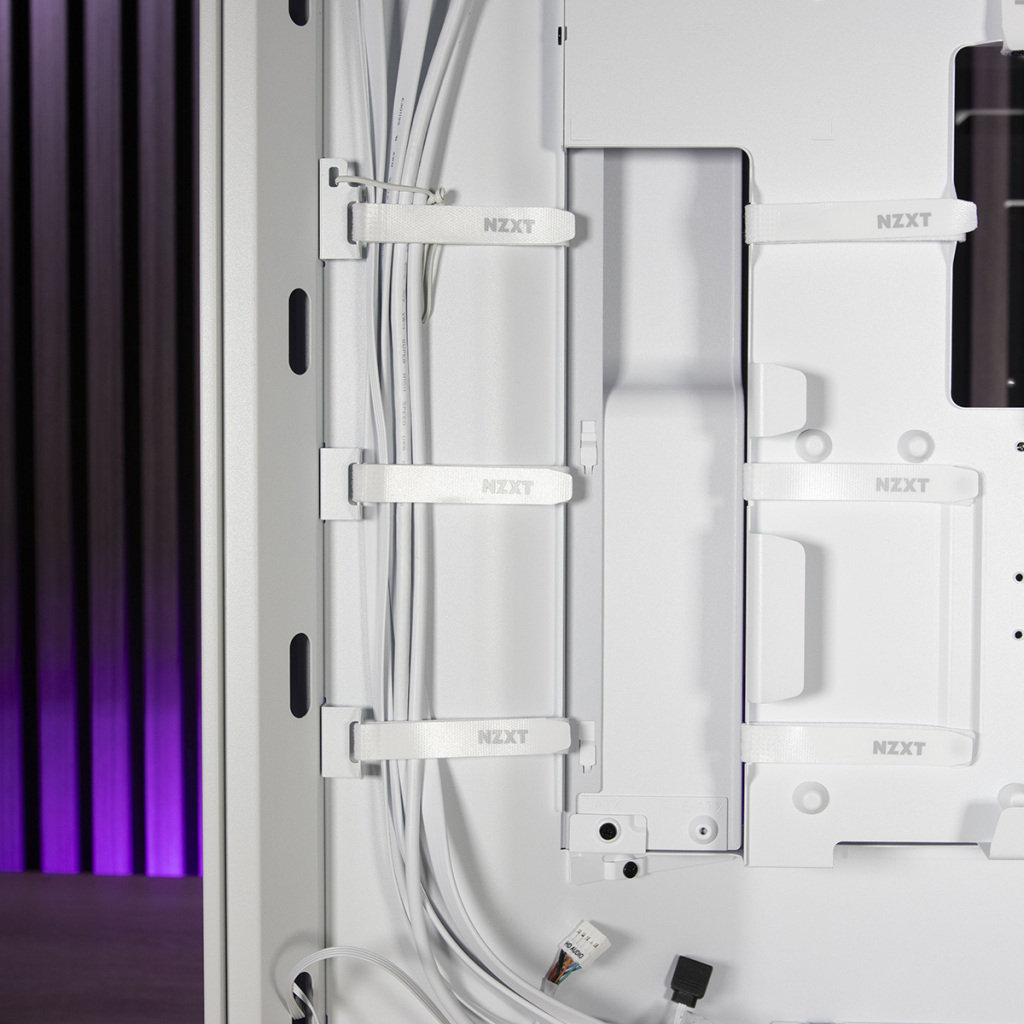

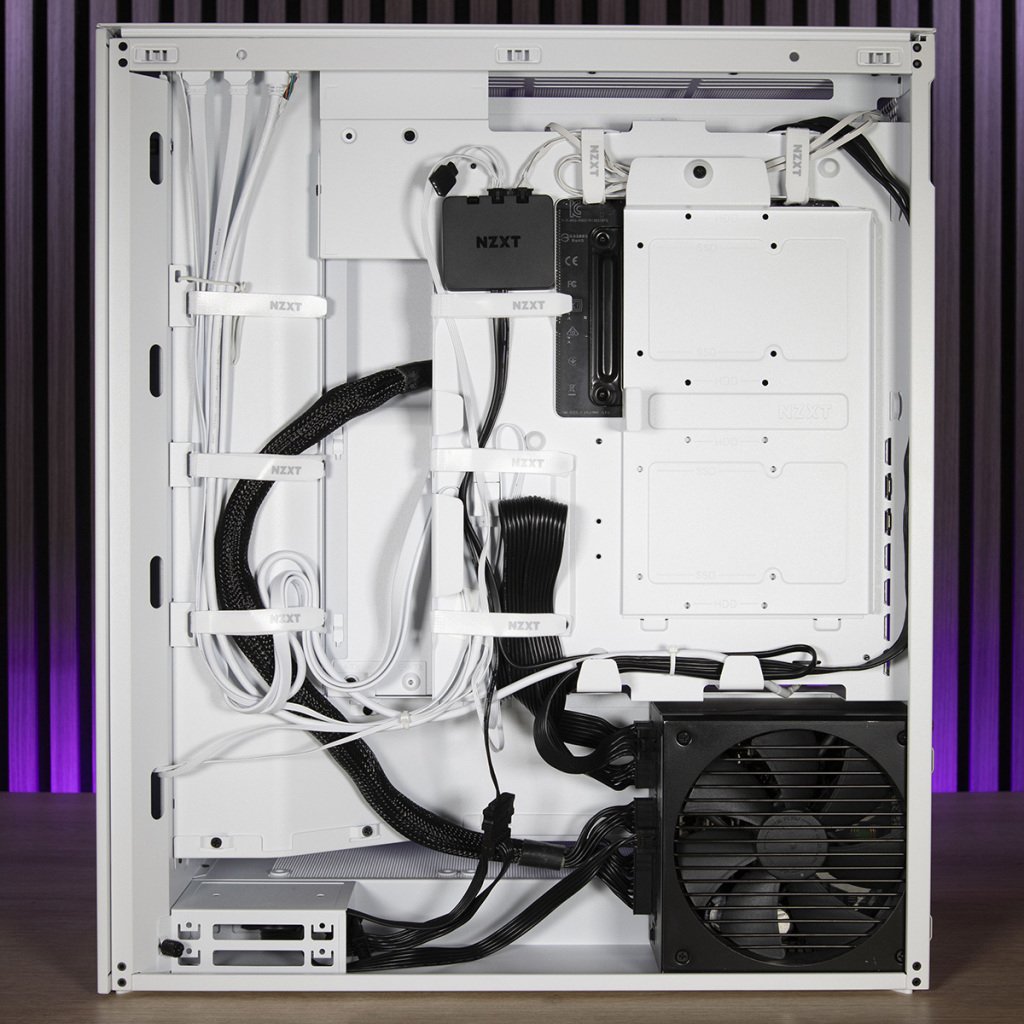

Un des points forts de ce NZXT H7 Flow RGB va être l’aide au câble management. NZXT n’a pas lésiné sur les points d’ancrage et les serre câbles velcro. Rien que la partie gauche, nous avons six serre câbles velcro entourant le dos d’une barre de gestion des câbles. Ils vont permettre un acheminement des branchements ultra propre.

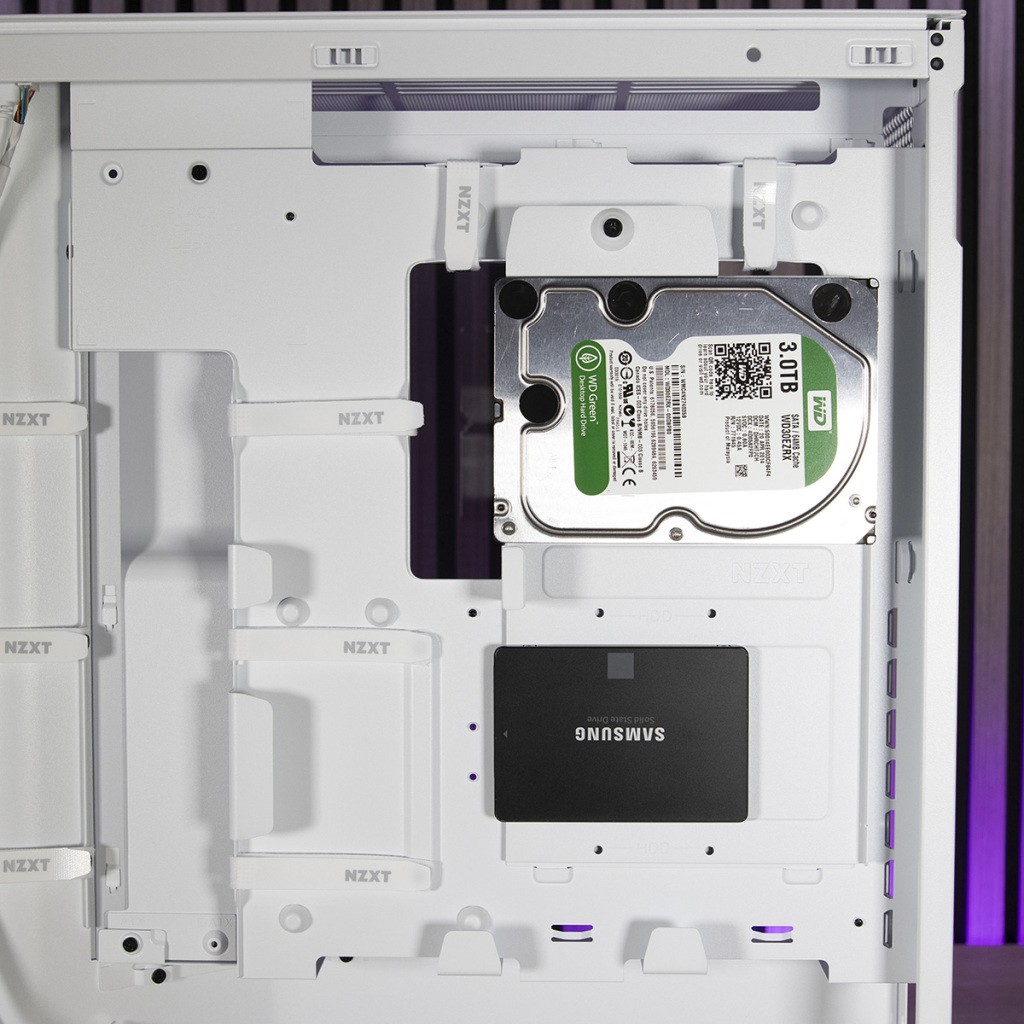

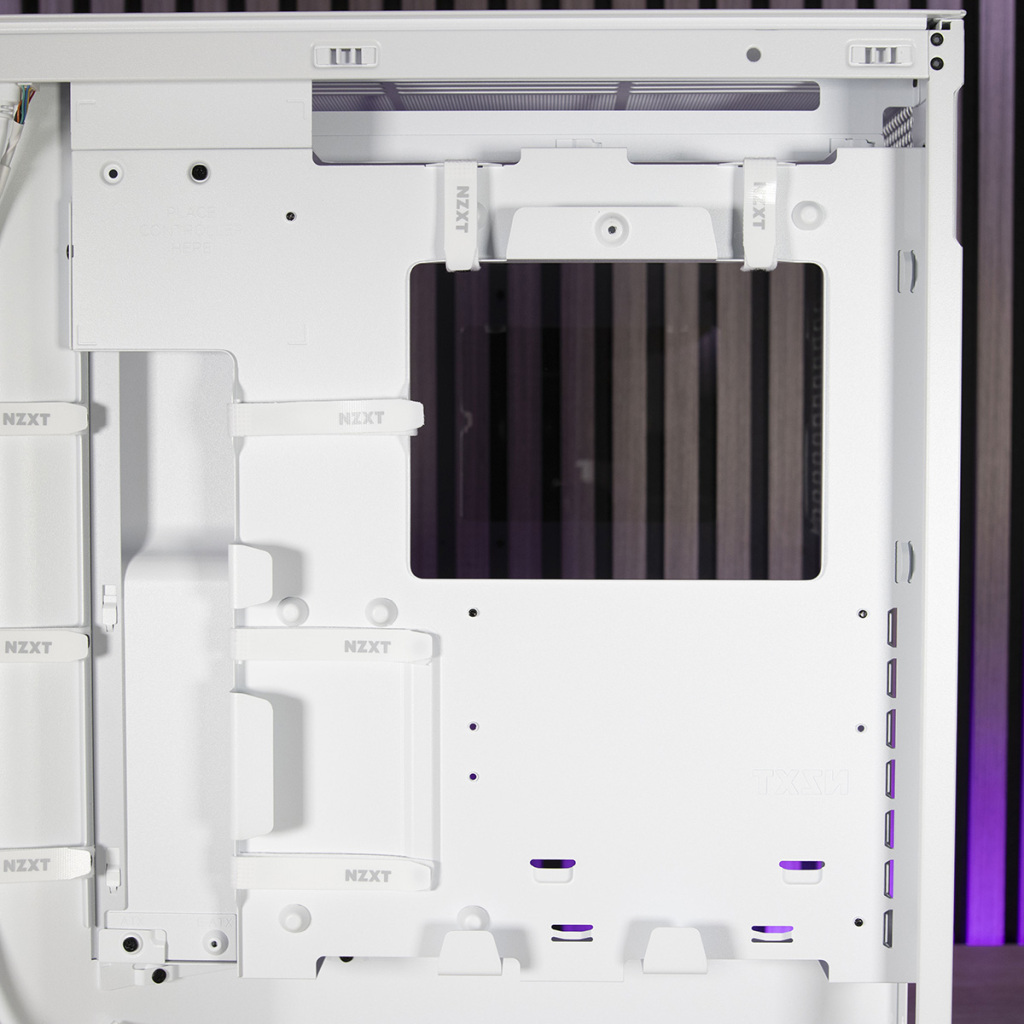

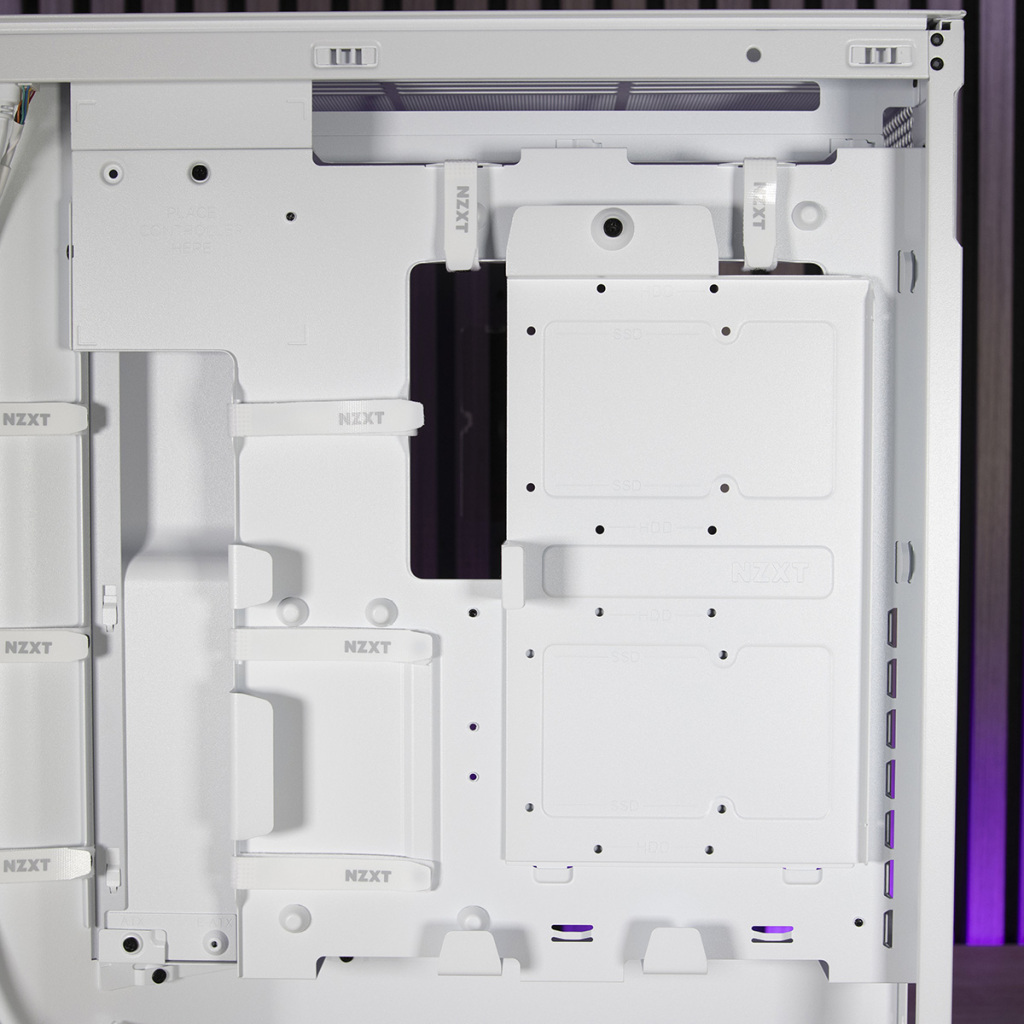

Nous avons ensuite un support à disques durs fixé à l’arrière de l’ouverture située au dos de la carte mère. Ce support est entouré de deux serre câbles velcro en haut et deux crochets larges pour la gestion des câbles en bas. Il est amovible et va pouvoir recevoir aussi bien deux disques durs 2,5″ ou 3,5″. Ces disques se fixent à l’aide de simples vis.

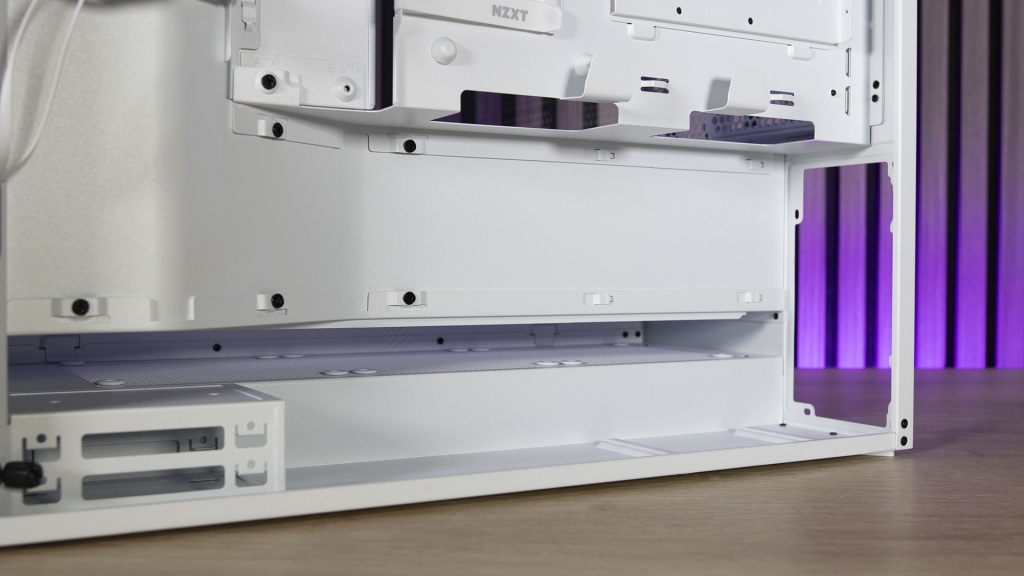

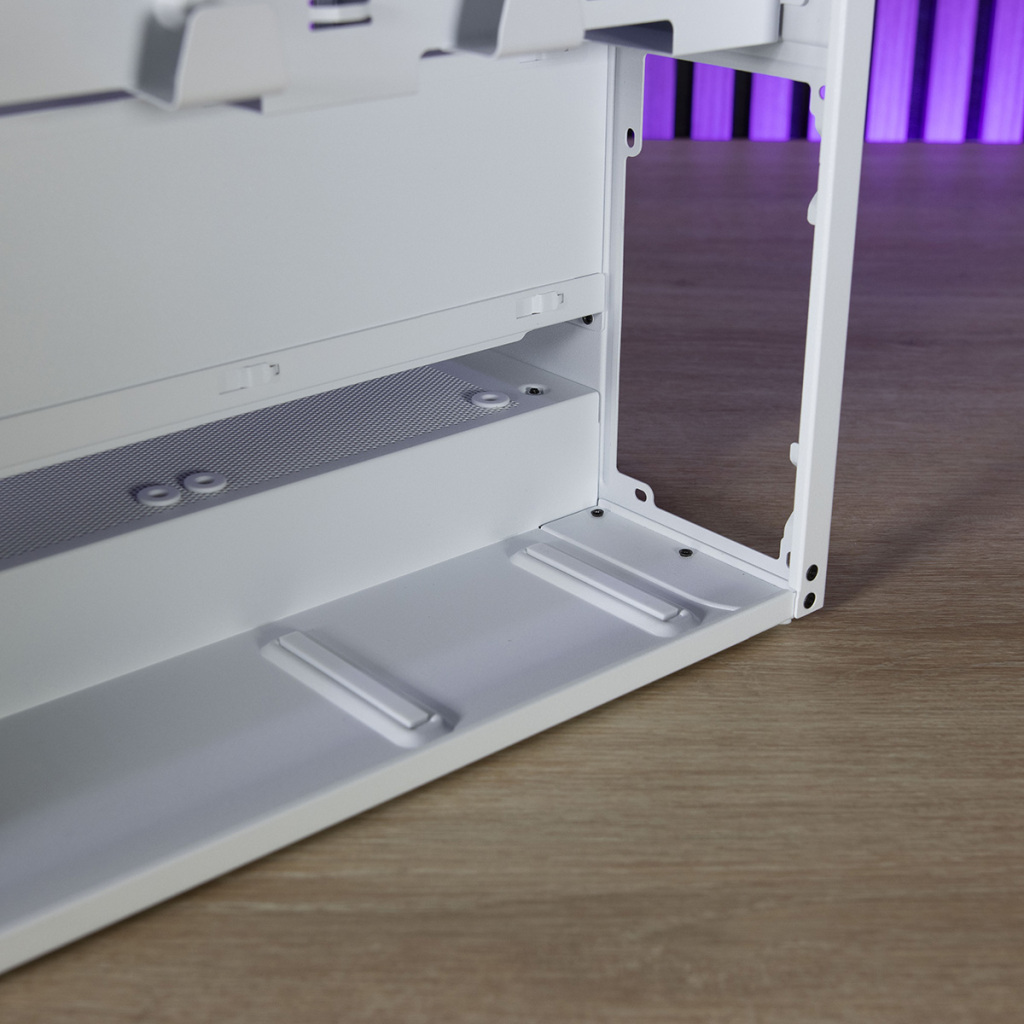

Enfin, en bas, nous avons un cache alimentation non conventionnel de 90 mm de profondeur. En effet, celui-ci permet l’installation de l’alimentation à la verticale et donc, un gain de place non négligeable. Mais il ne s’étend pas non plus sur toute la longueur du boîtier et il rejoint le bord de la façade grâce à un angle. Nous avons donc uniquement un espace libre pour l’alimentation et ses câbles.
L’alimentation viendra se reposer sur deux bandes en caoutchouc anti vibrations. NZXT préconise une longueur maximale de 200 mm. Elle aura 330 mm jusqu’à la cage à disques durs.

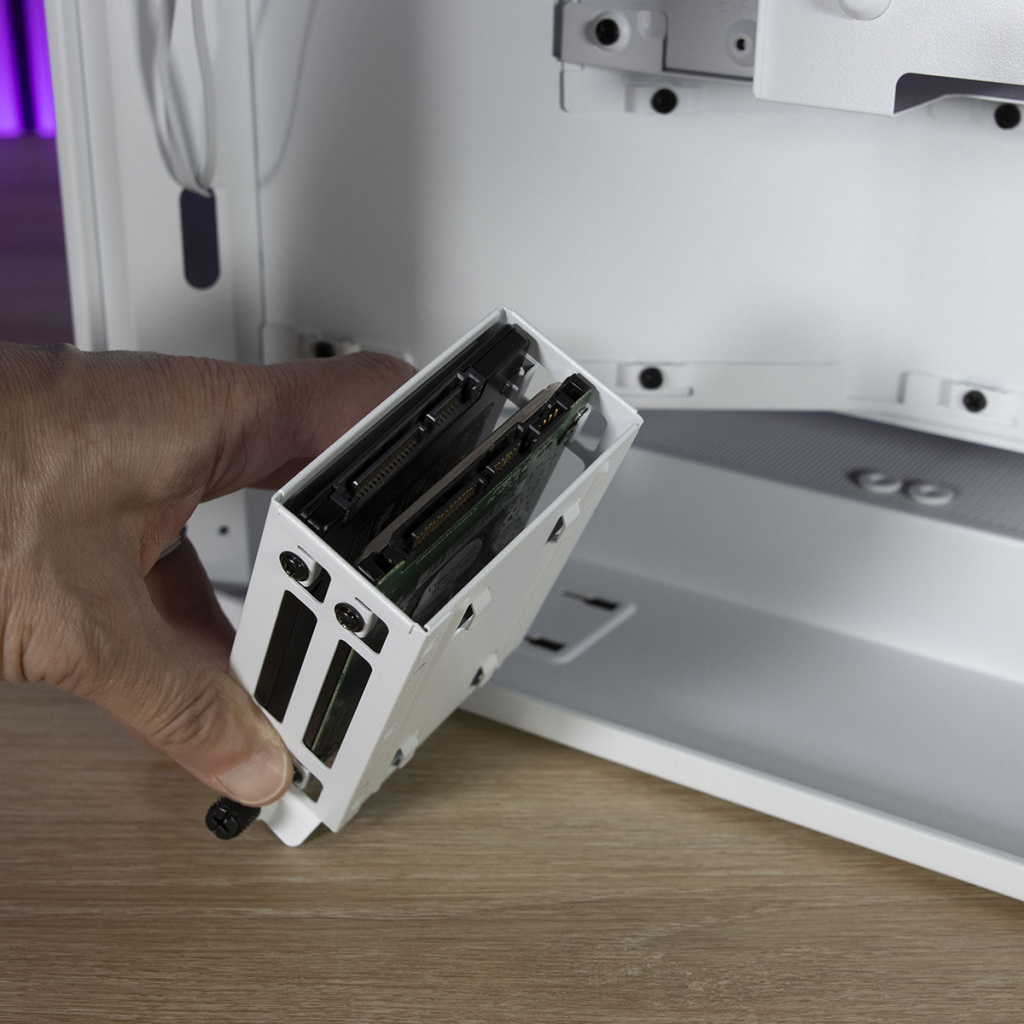

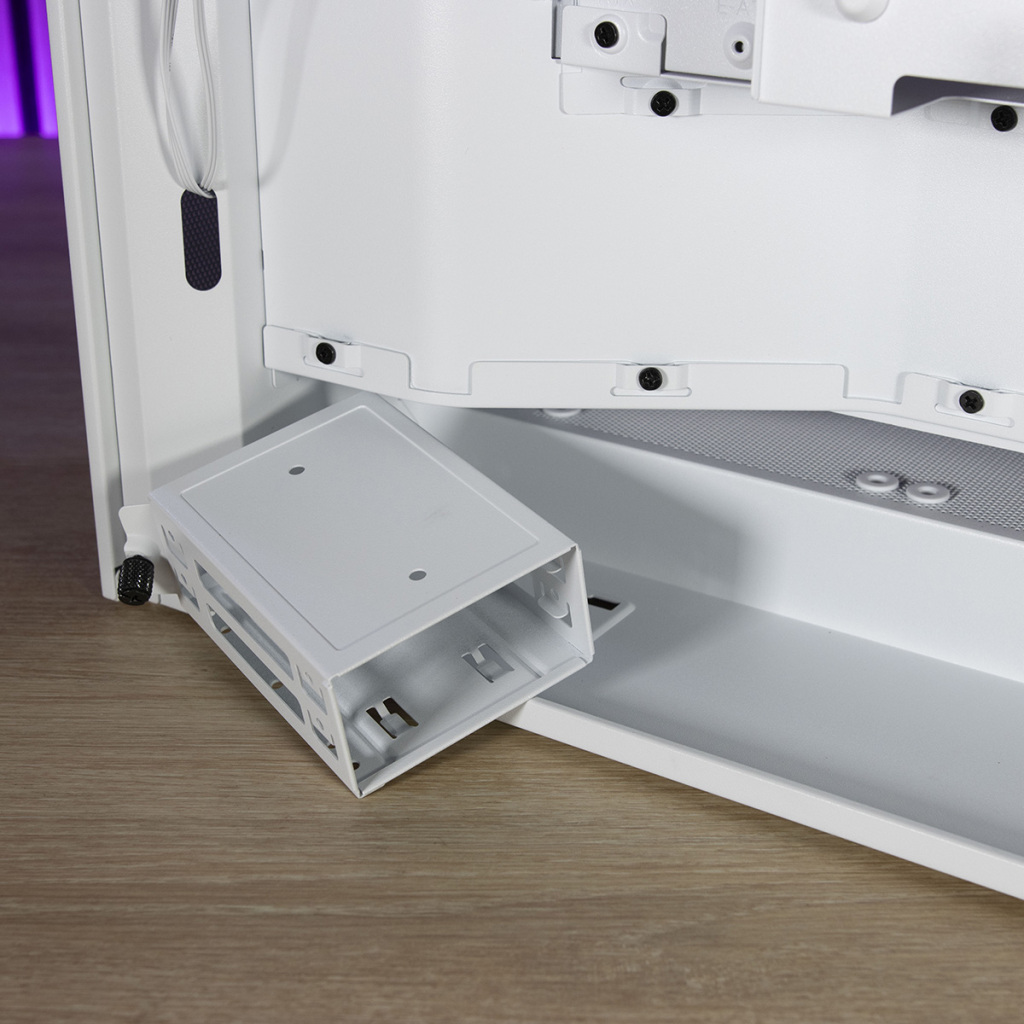

A gauche de ce cache alimentation, nous avons une cage à disques durs en acier. Celle-ci est fixée au châssis grâce à une vis à main et ancrée grâce à quatre crochets. Elle est amovible pour faciliter l’installation des disques qui pourront être au format 2,5″ et au nombre de deux maximum.
Connectiques internes

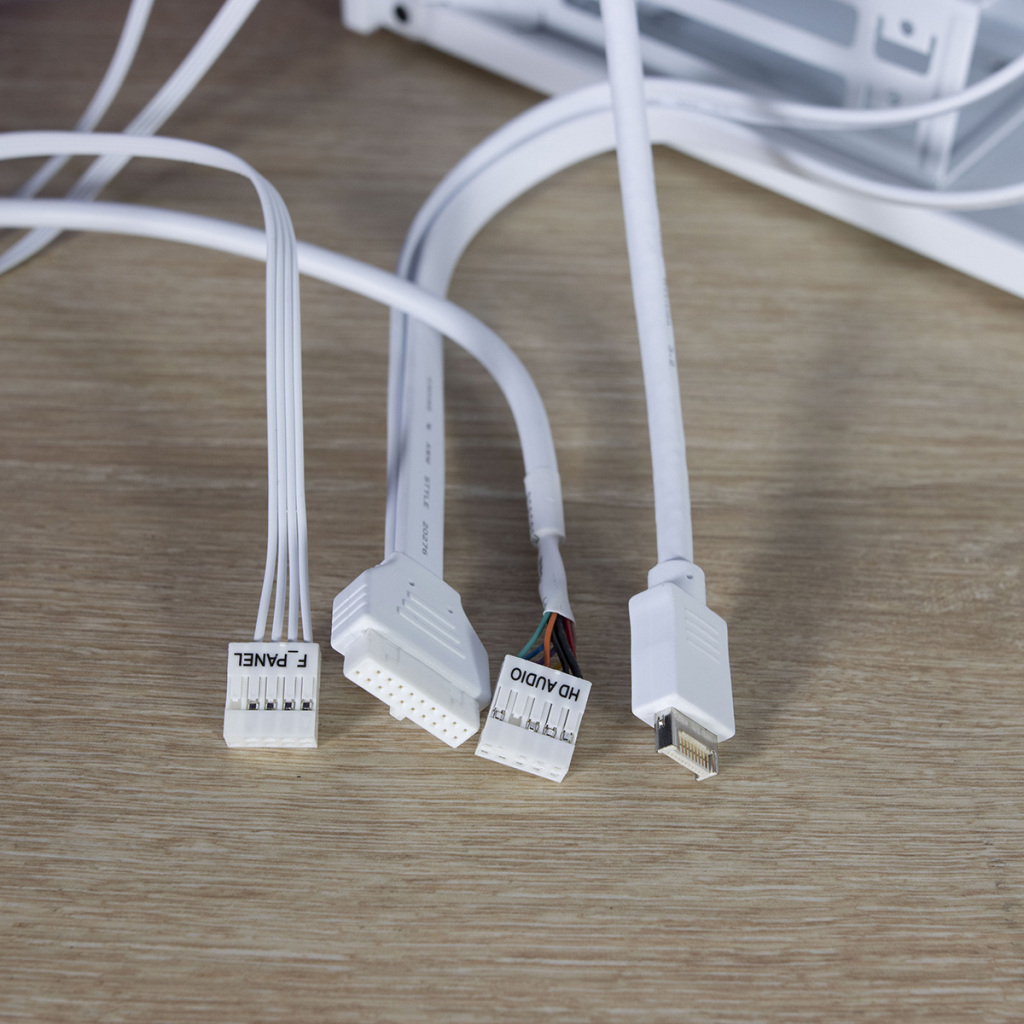

Voici les branchements du NZXT H7 Flow RGB. Nous avons :
- Une prise Front Panel,
- Une prise USB-A,
- Une prise Audio,
- Une prise USB-C.
Et la chambre principale du NZXT H7 Flow RGB ?

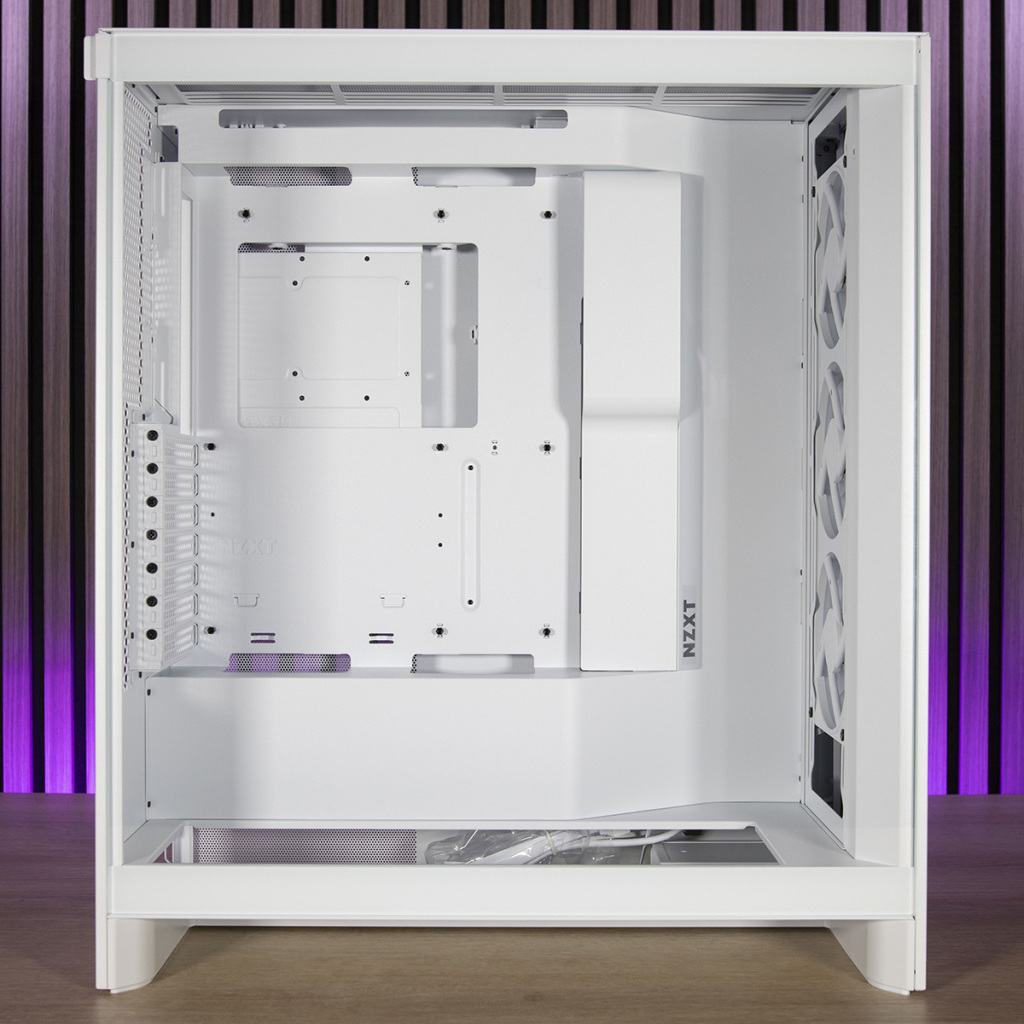

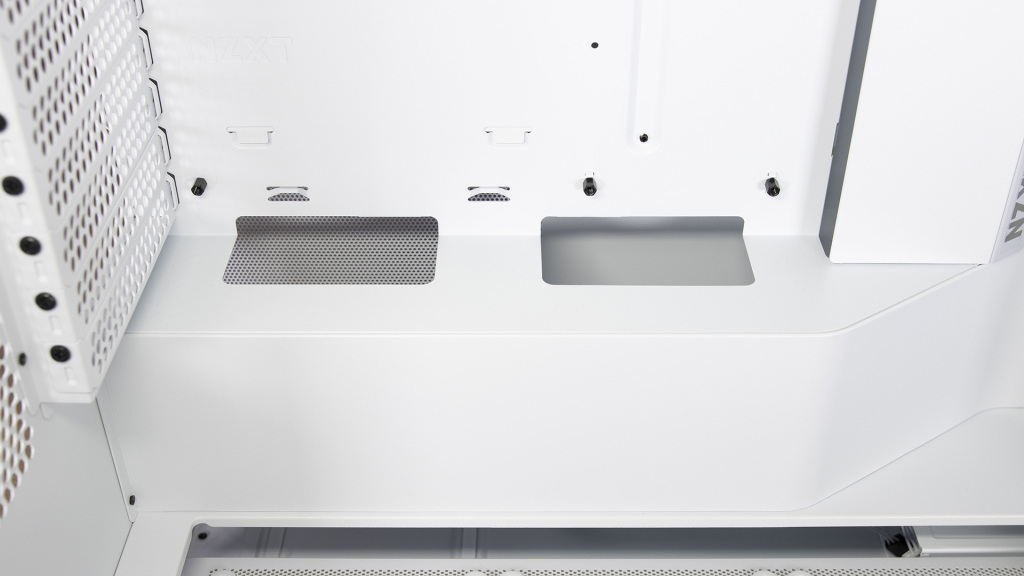

La voici ! Pour rappel, le NZXT H7 Flow RGB mesure 544 × 468 × 244 mm et est un boîtier moyen tour. Il est capable d’accueillir des cartes mères au format Mini-ITX, Micro-ATX, ATX, E-ATX. Les ventirads pourront aller jusqu’à une hauteur maximale de 185 mm et les cartes graphiques jusqu’à 410 mm de longueur. La paroi en verre trempé a une épaisseur de 4 mm.

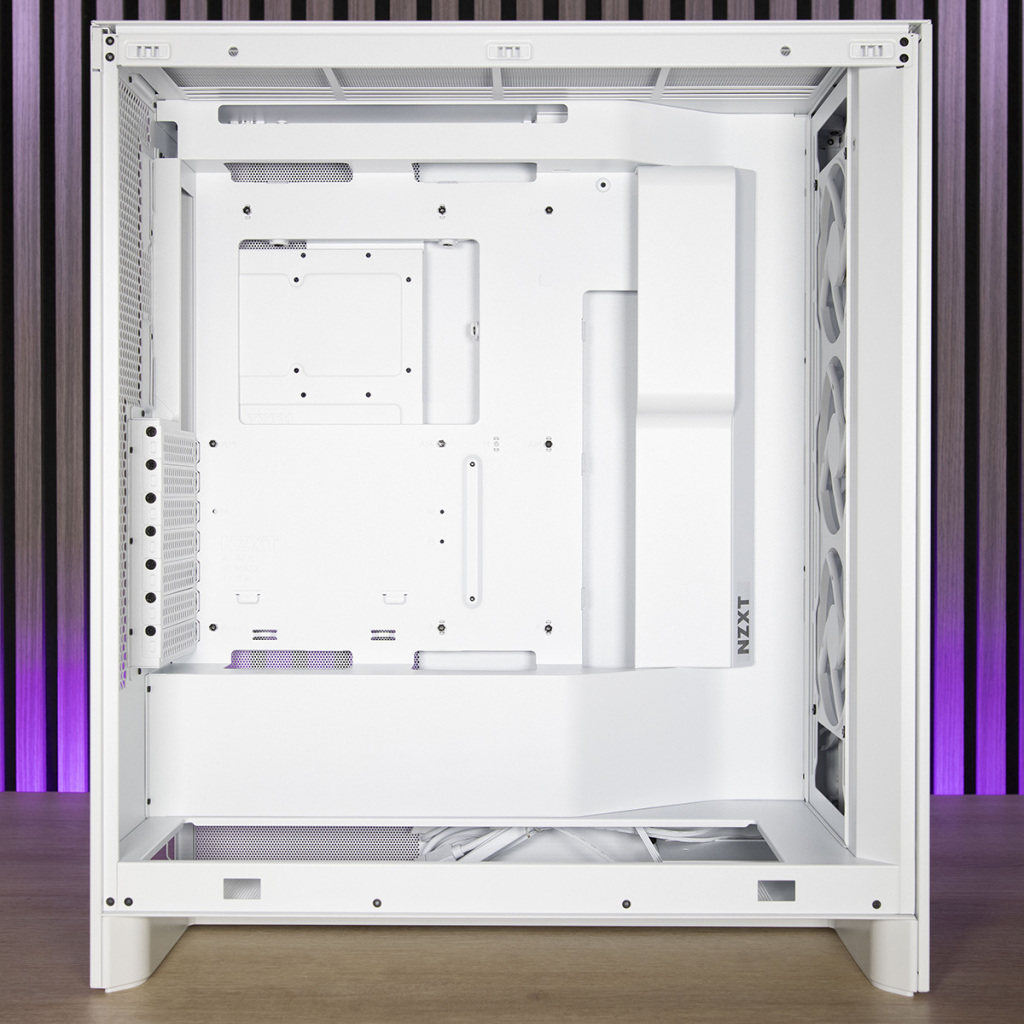

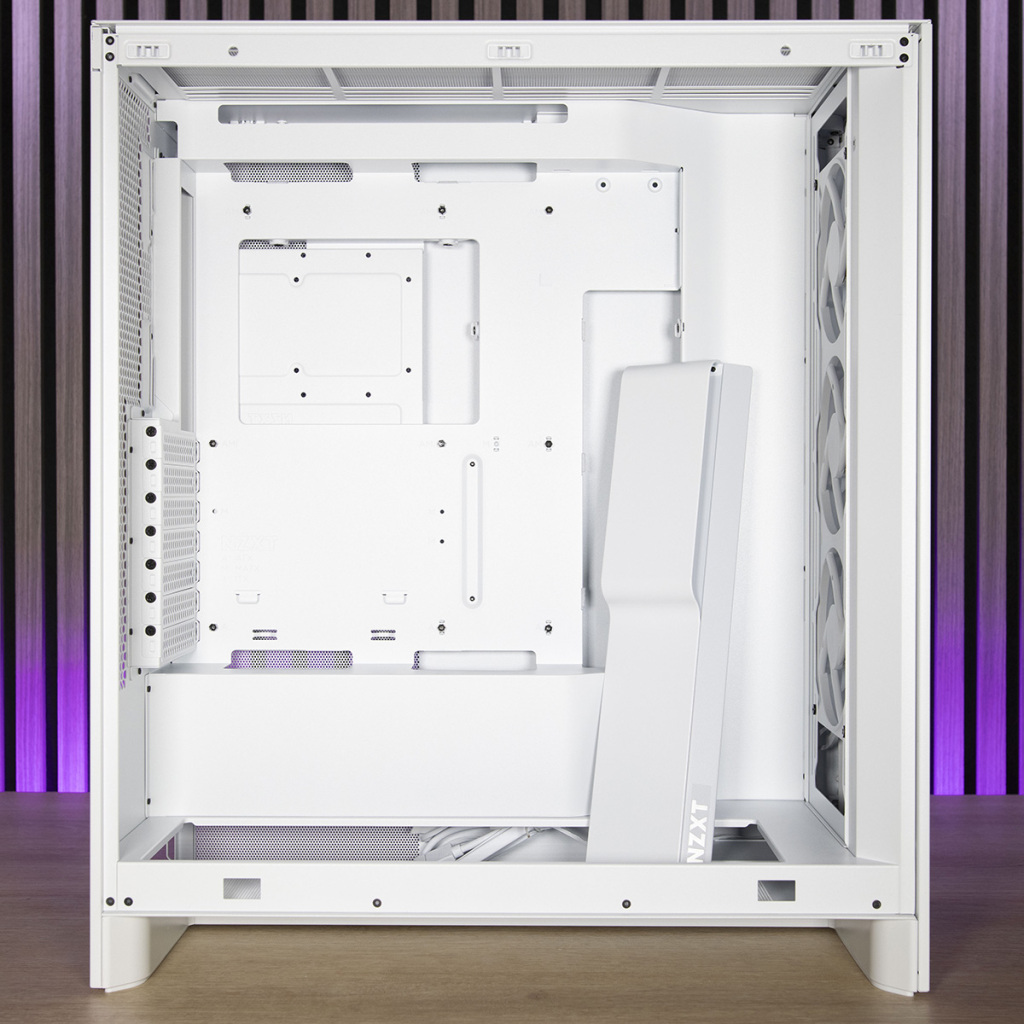

La barre de gestion des câbles située à droite de l’emplacement de la carte mère est amovible. Fixée à la paroi avec deux vis, elle peut se décaler vers la droite pour s’adapter à l’installation d’une carte mère E-ATX.

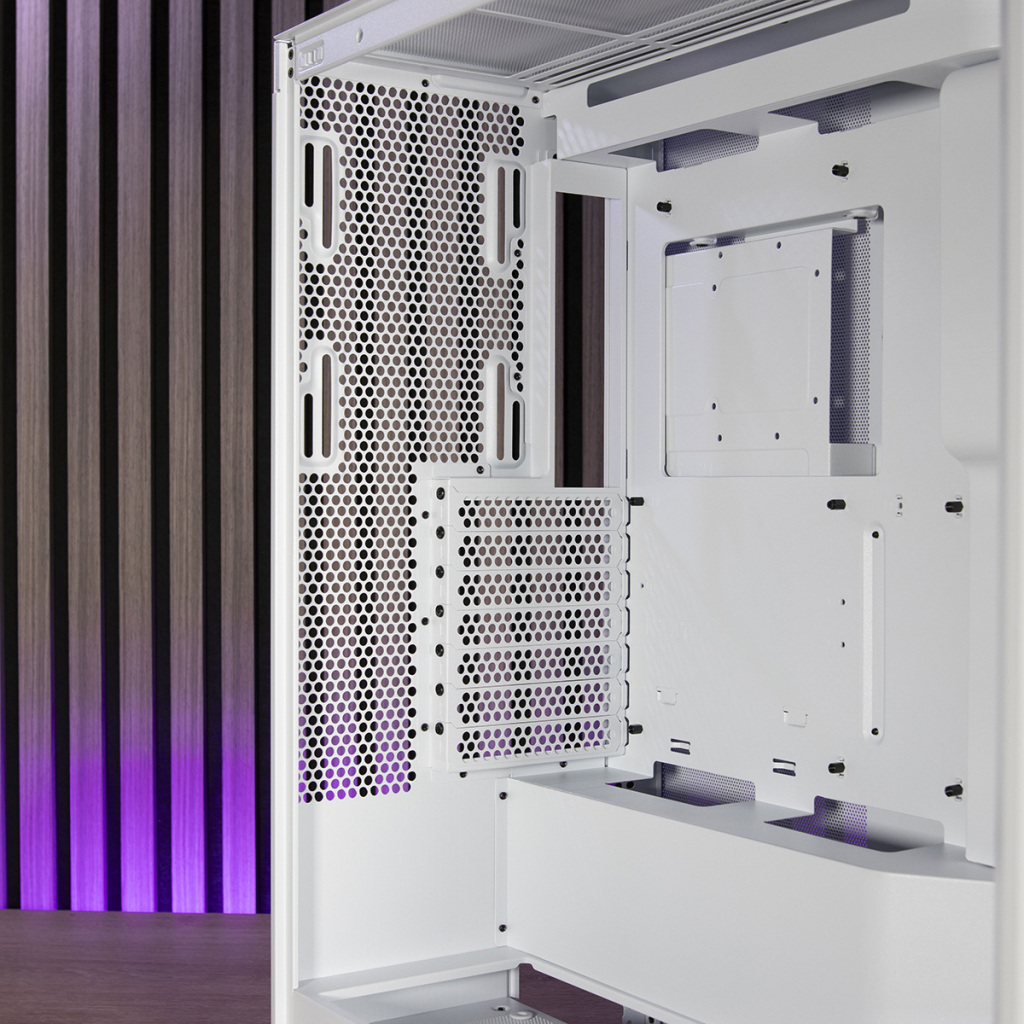

En intérieur gauche, nous retrouvons l’emplacement qui servira à l’installation d’un ventilateur ou d’un radiateur de 120 ou 140 mm, ainsi que les sept équerres PCIe. La paroi est presque complètement ajourée par de nombreux trous pour l’échappement de l’air.

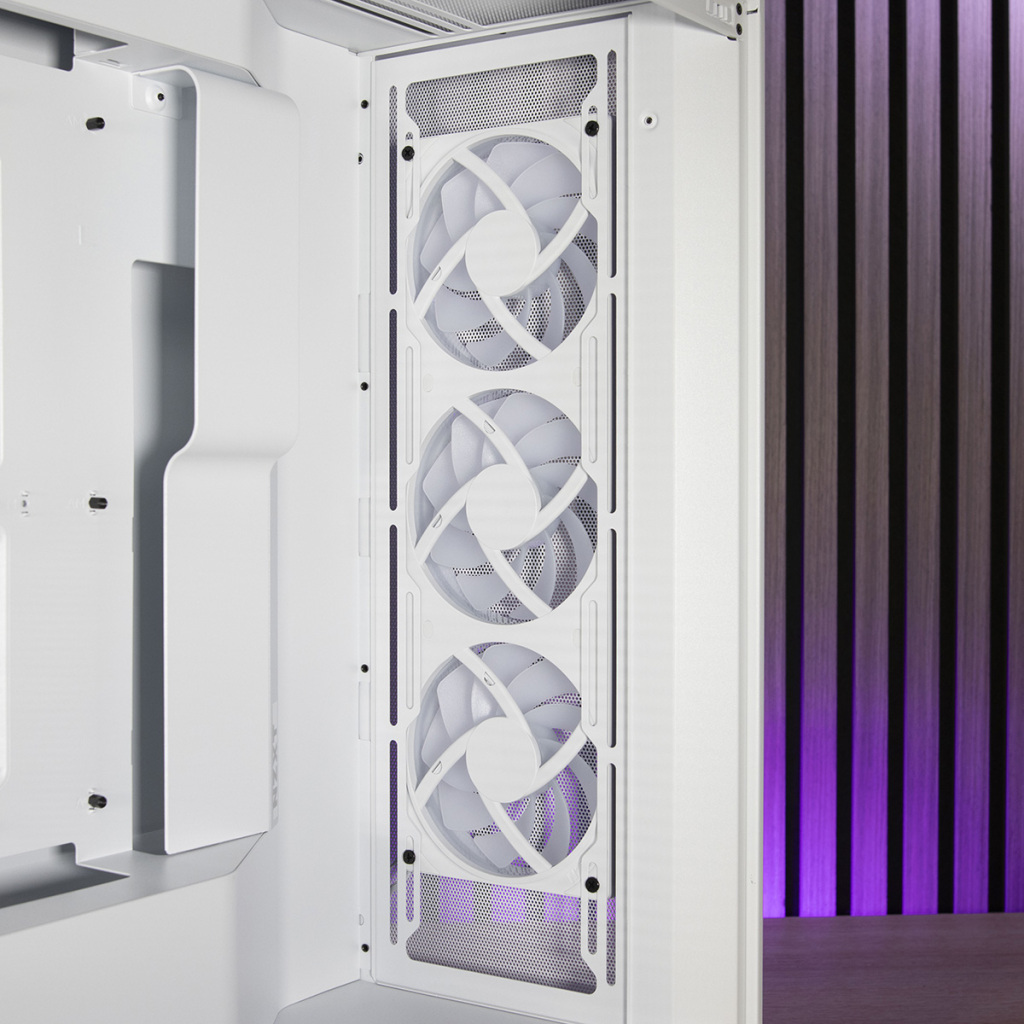

A droite, nous avons le bloc de trois ventilateurs F360 RGB Core. Ceux-ci pourront être remplacés par trois ventilateurs de 140 mm ou un radiateur de 420 mm maximum.

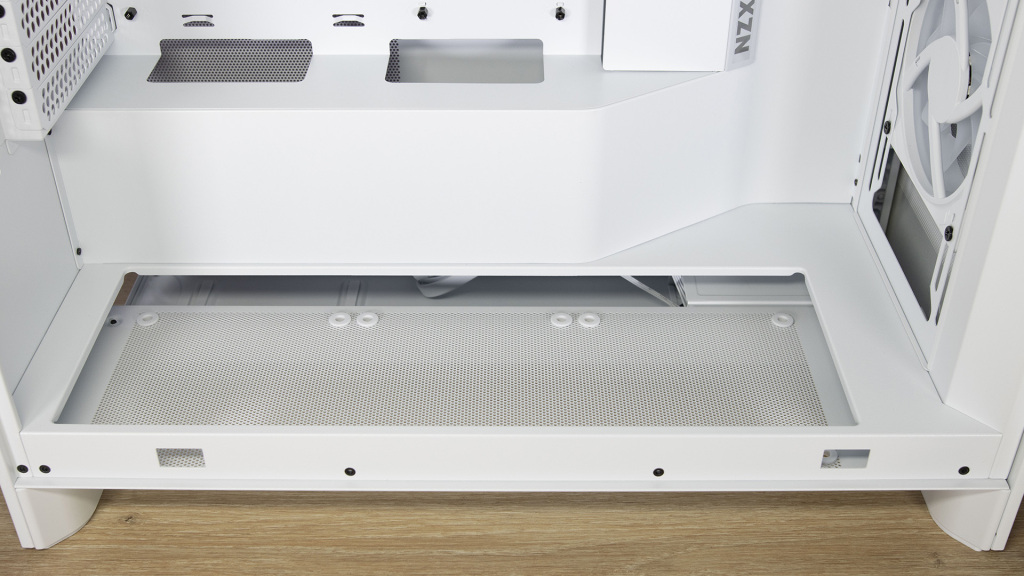

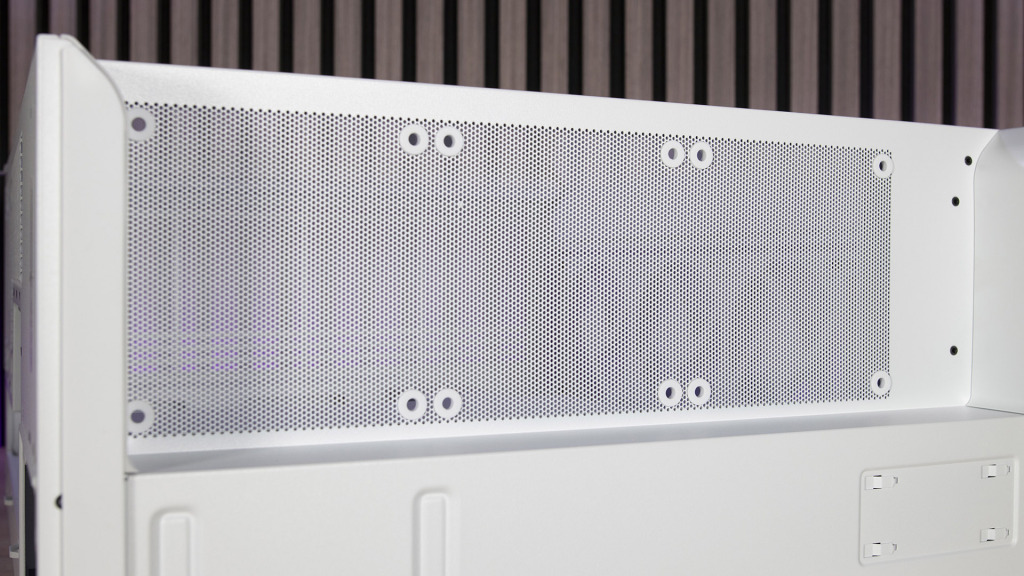

En bas, nous avons l’emplacement réservé à l’installation de 3x ventilateurs 120 mm ou un bloc F360 RGB Core . Ceux-ci ne pourront pas être remplacés par des ventilateurs de 140 mm ou même par un radiateur du fait de l’emplacement taillé dans le bas du châssis et donc de sa non évolutivité. Deux passe câbles sont prévus au-dessus du cache alimentation pour le passage des câbles vers le bas de la carte mère.

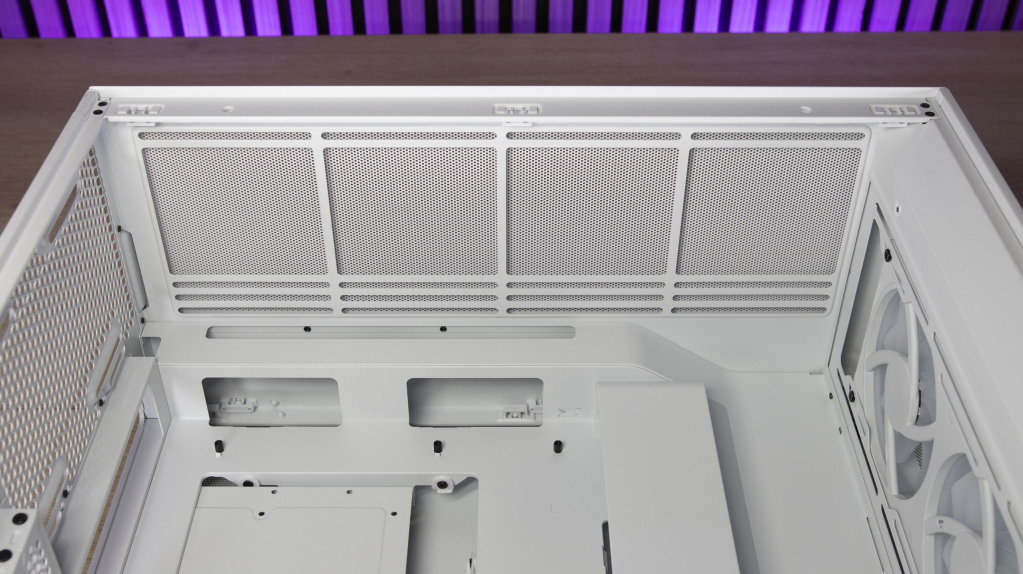

Enfin, en haut du NZXT H7 Flow RGB, nous avons un support à ventilateur/radiateur. Il sera possible de loger trois ventilateurs de 120 mm ou deux de 140 mm, ou bien un radiateur de 360 mm.
Dégagement pour les composants ‘Clearance checking’
Le NZXT H7 Flow RGB offre un dégagement optimal pour l’installation des différents composants :
- Longueur maximale de la carte graphique : 410 mm,
- Hauteur maximale du ventirad CPU : 185 mm,
- Longueur maximale de l’alimentation : 200 mm.
En ce qui concerne l’installation de radiateurs, voici les possibilités et les limitations :
- Radiateur en haut : 360 mm maximum avec une épaisseur maximale de 60 mm avant de toucher la carte mère,
- Radiateur en façade : 420 mm maximum avec une épaisseur maximale de 87 mm (avec les ventilateurs) avant de toucher la barre de gestion des câbles en position ATX.
Montage dans le NZXT H7 Flow RGB

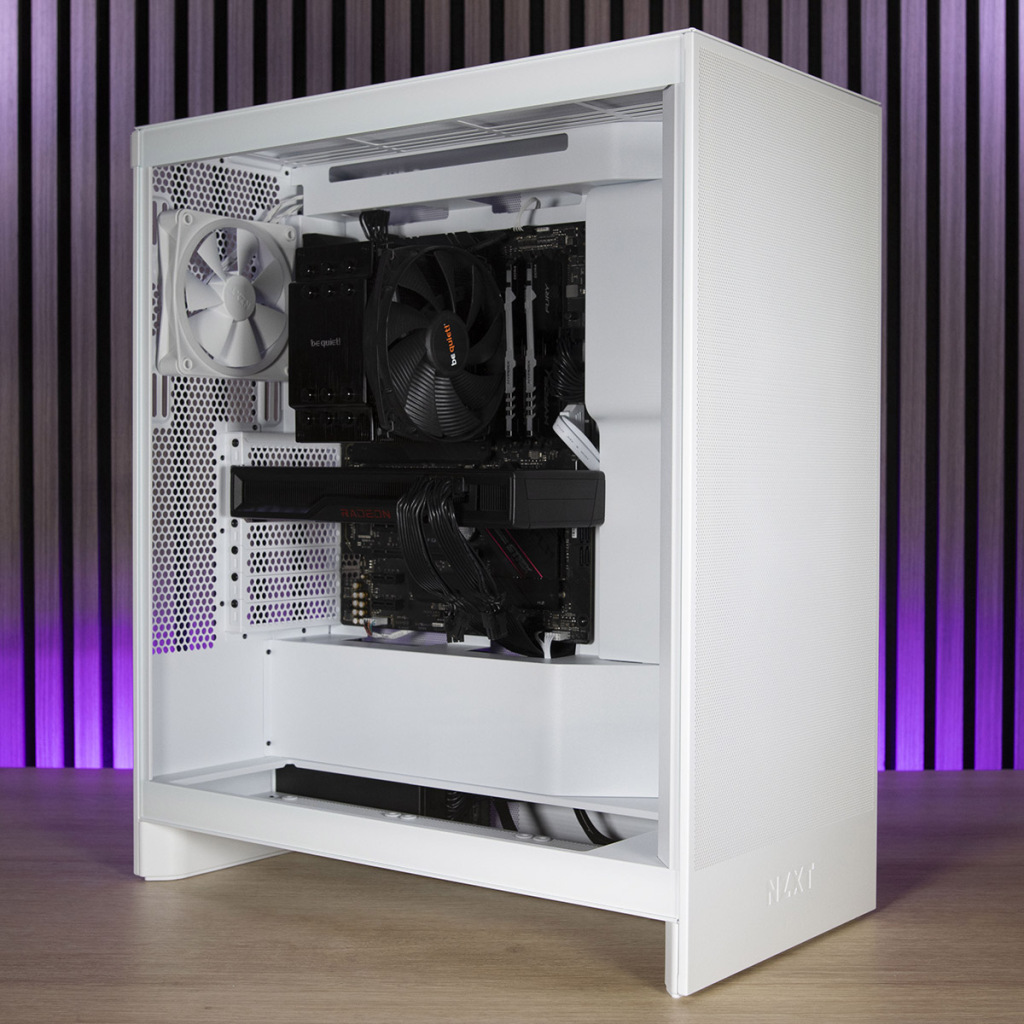

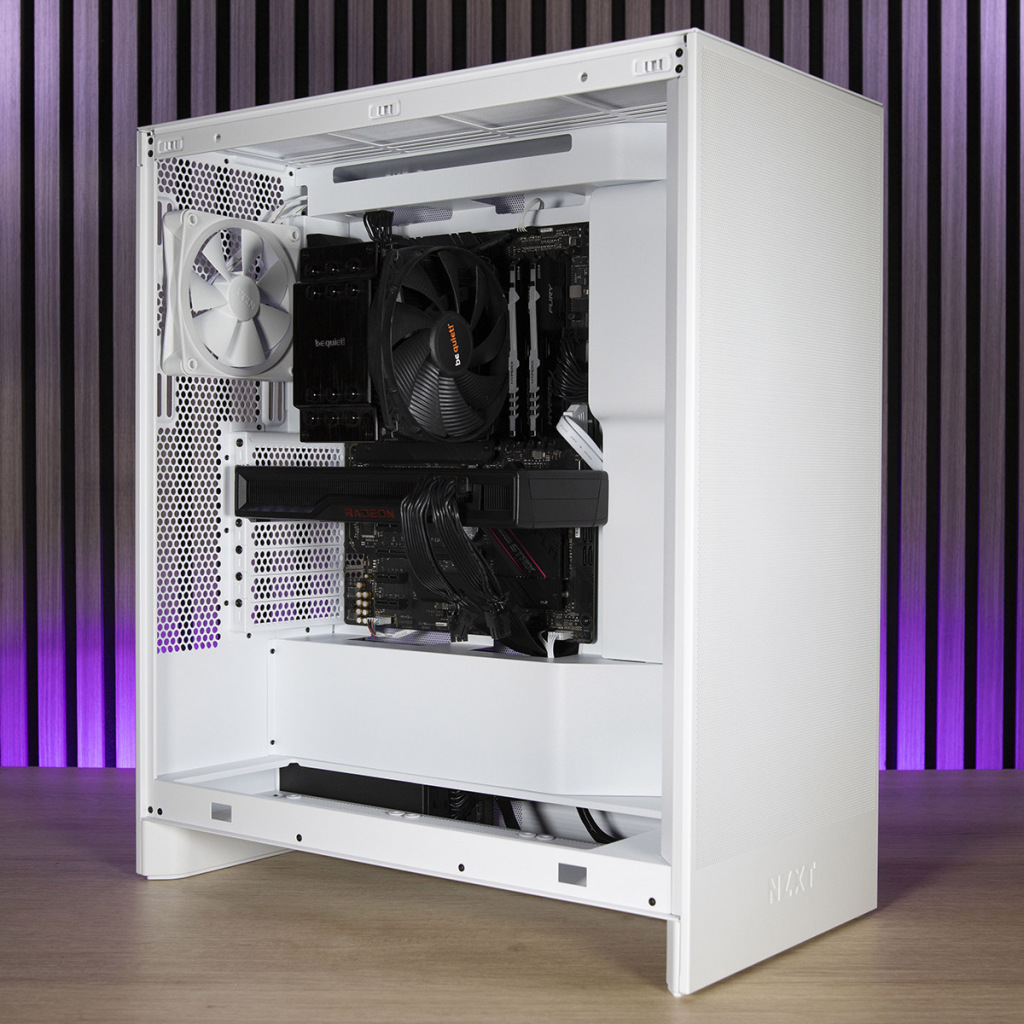

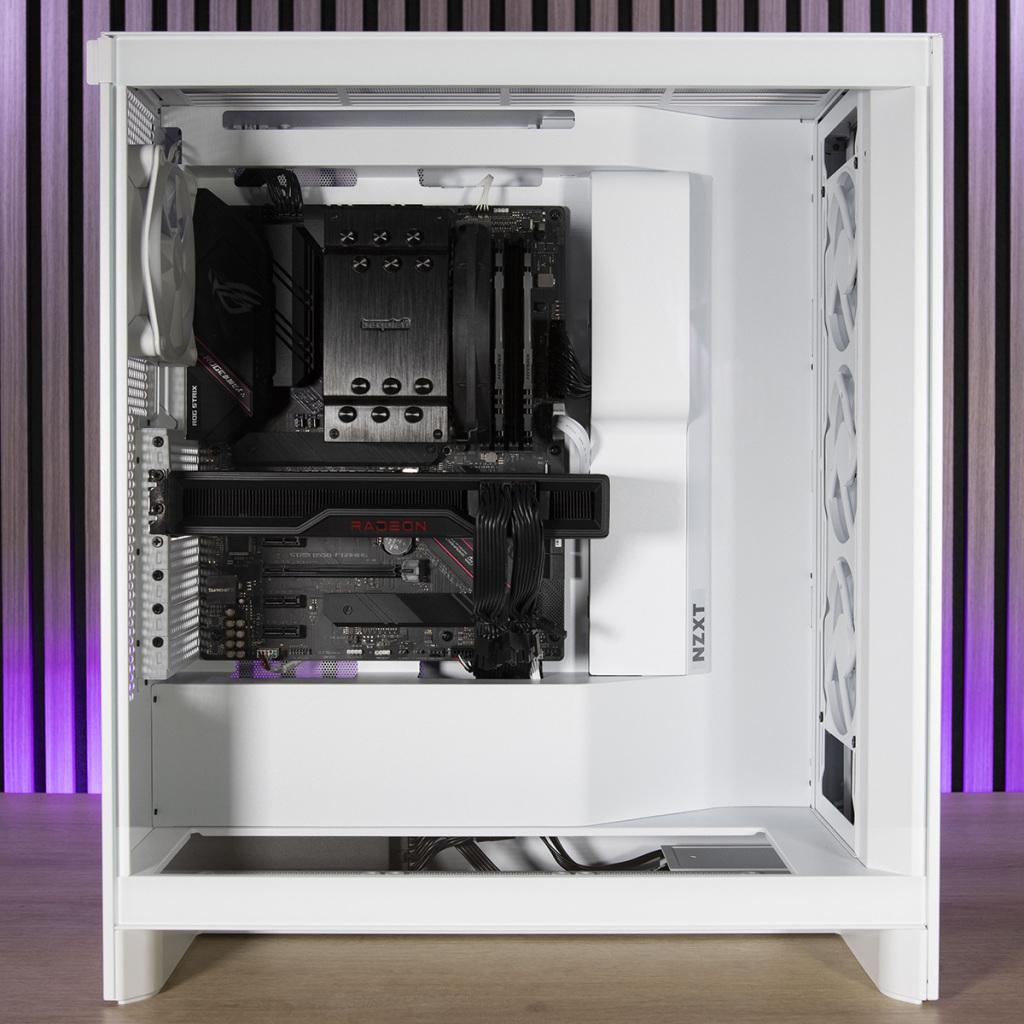

Nous voici à la partie montage du système. Une partie pas nécessairement agréable avec l’ensemble des câbles à gérer. Avec le NZXT H7 Flow RGB, son espace arrière généreux et le câble unique du F360 RGB Core, la manœuvre s’est déroulée sans soucis. Les multiples serre câbles velcro et différentes goulottes permettent un cable management aux petits oignons. Les câbles de l’alimentation ont un espace confortable.

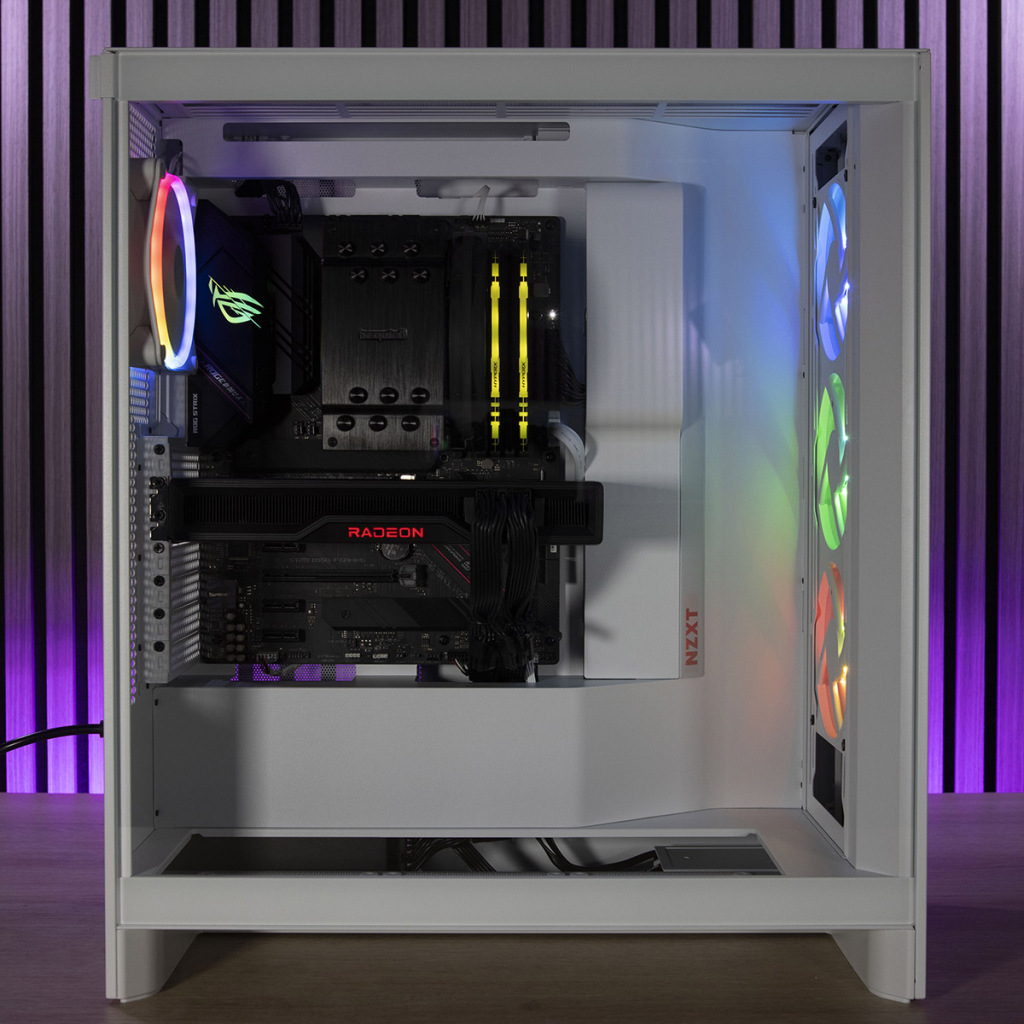

Notre système loge sans soucis.
La paroi en verre trempé a une teinte claire et laisse passer un maximum de détails. La barre de gestion des câbles à droite de la carte mère est assez large pour laisser passer notre câble ATX rond et permet de dissimuler les différents branchements pour un rendu visuel plus esthétique.

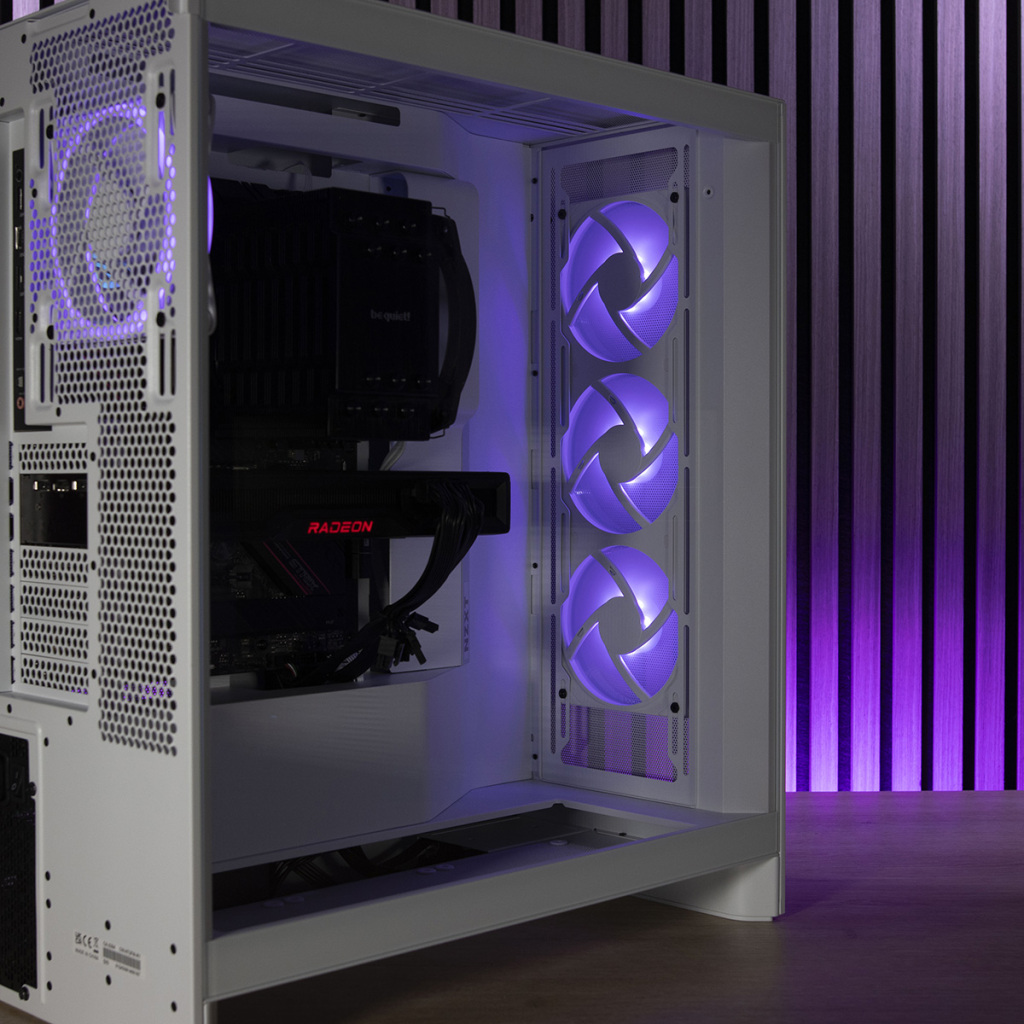

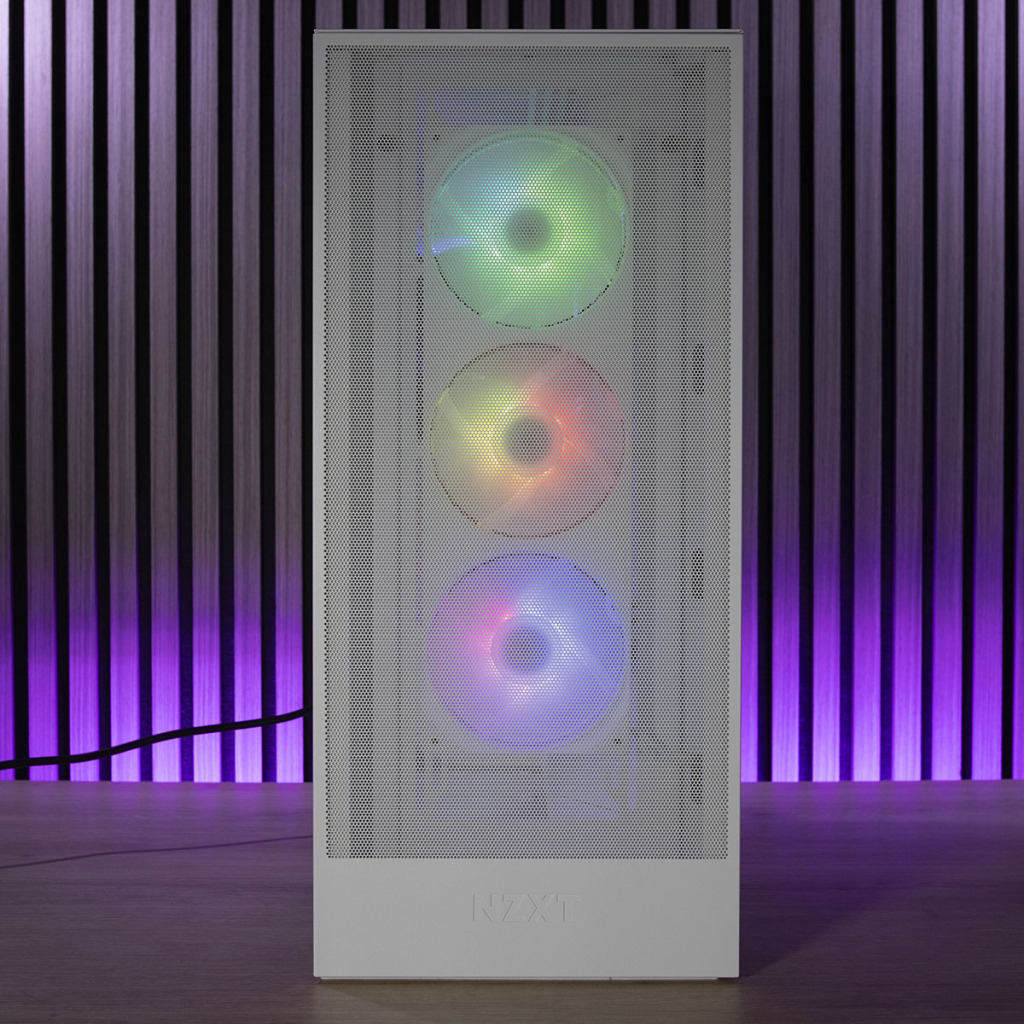

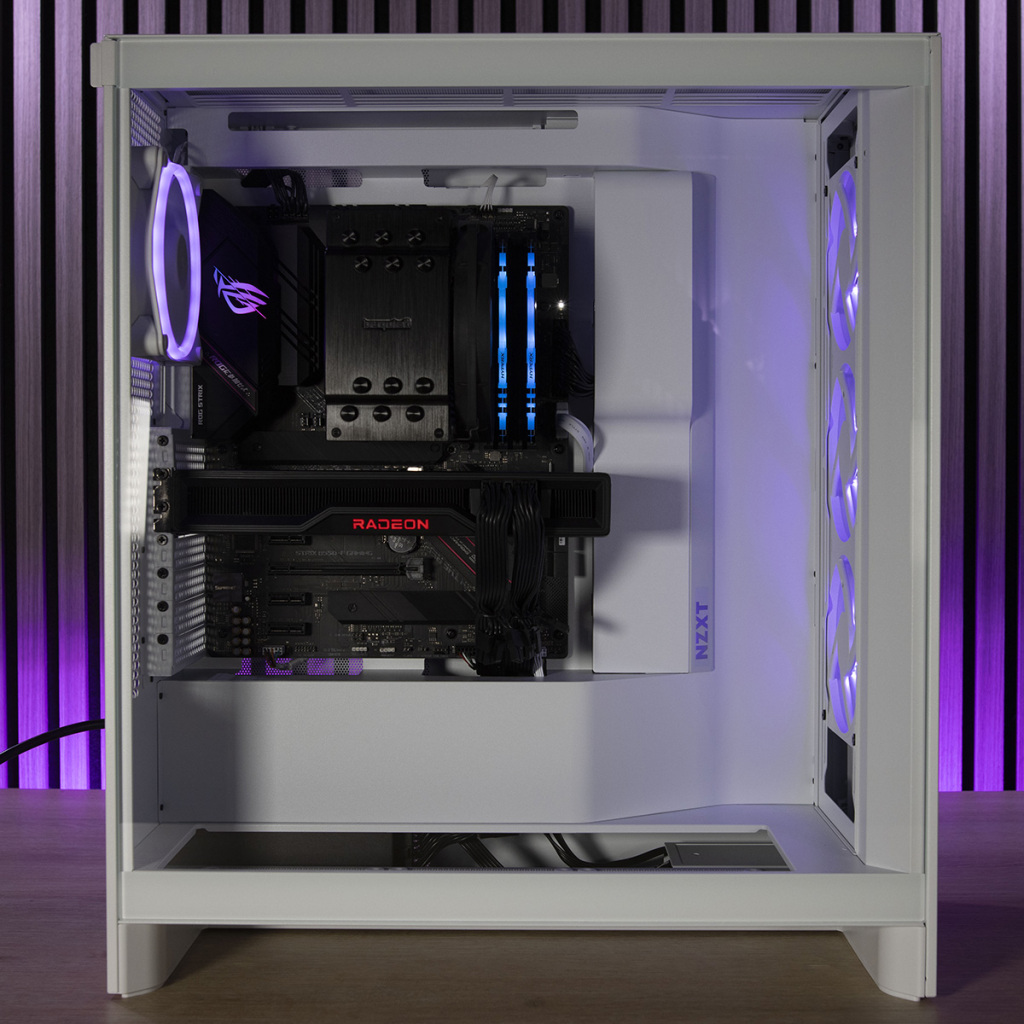

Le NZXT H7 Flow RGB est livré avec un F360 RGB Core en façade. Nous l’avons dit, l’éclairage est maitrisé, sa diffusion est soutenue sans être agressive. Le seul regret est l’absence de cache à positionner en bas du boîtier en cas d’absence de ventilateur. Cet espace laisse un vide peu esthétique.

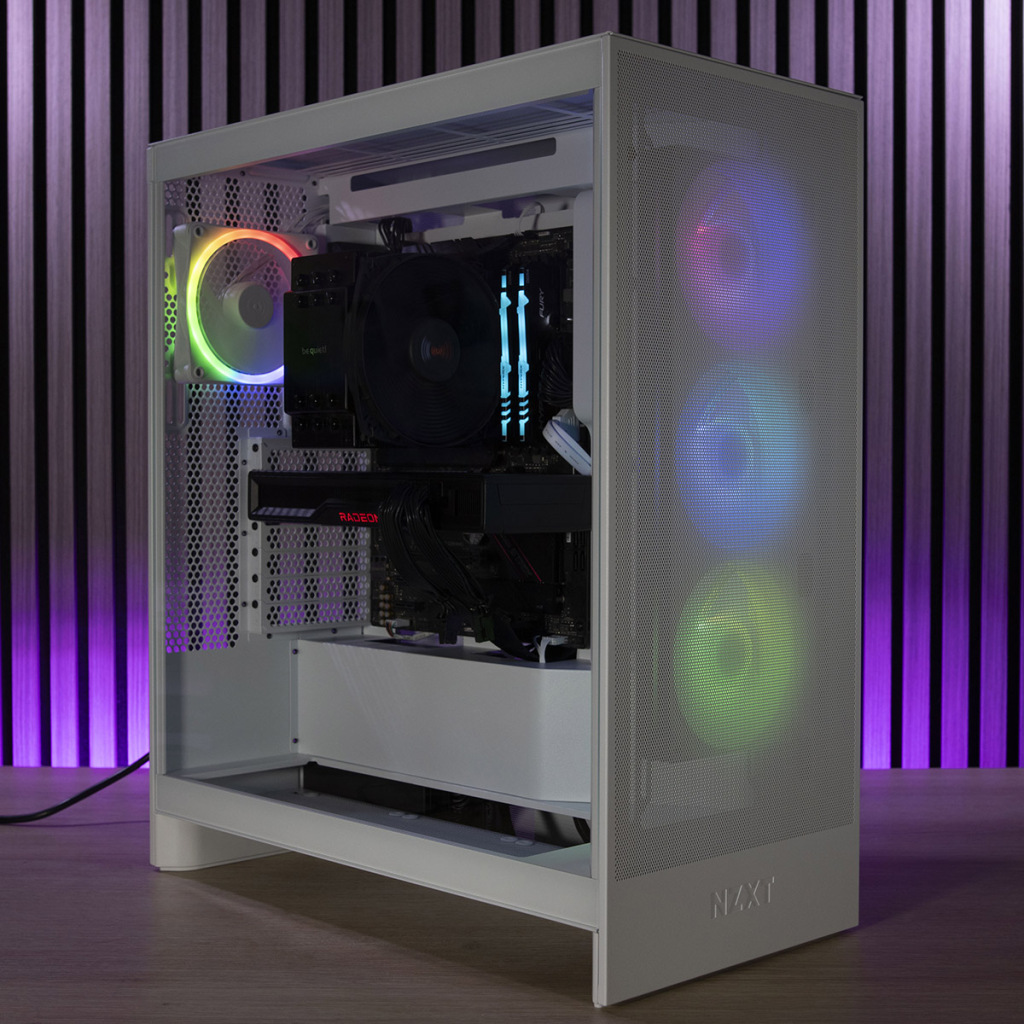

Eclairage
Méthodologie de Test et Résultats pour le NZXT H7 Flow RGB 2024
Configuration de Test
Pour faire notre test, nous avons donc équipé le NZXT H7 Flow RGB de la configuration suivante :
- ASUS ROG Strix B550-F Gaming
- AMD Ryzen 5 5600X
- 16 Go HyperX Fury 3200 MHZ DDR4
- AMD RX 6750 XT
- Fractal Design ion+ 860P
- be quiet! Dark Rock 4
- SSD Samsung 970 EVO NVMe M.2 250 Go
- Ventilateur F120 RGB Duo en extraction à l’arrière
Protocole de Test
Dans un premier temps, nous avons effectué des tests de notre configuration en dehors d’un boîtier pour obtenir des valeurs réelles sans interférence avec la circulation de l’air liée au fonctionnement de ventilateurs préinstallés. À une température de 19° dans la pièce et en charge, le CPU est monté à 79° et le GPU à 73°.
Nous avons ensuite mis en place ce protocole, à savoir :
- La configuration citée ci-avant (boîtier fermé),
- Burn CPU : OCCT sur l’ensemble des threads sous Cpu Linpak 2019 pendant 30 min,

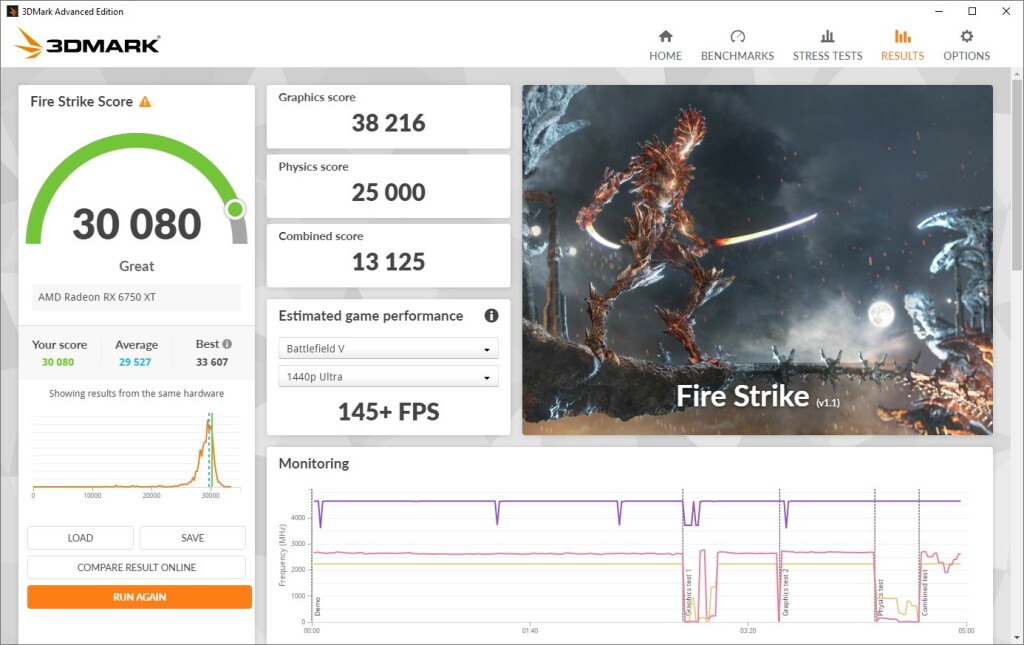

- Burn GPU : Fire Strike Stress Test (3DMark) avec 20 passes pour chauffer la carte graphique,
- CrystalDiskMark 8.0.0 pour mesurer la température du SSD en charge,
- Rise of the Tomb Raider : 30 minutes de jeu,
- La carte graphique toujours en mode auto,
- Meterk MK09 placé à 50 cm du boîtier pour mesurer le niveau sonore,
- Les mesures sont réalisées en 2 situations : au repos et en charge.
Températures dans le H7 Flow RGB 2024
Suite aux différents tests réalisés, les résultats obtenus sont donc les suivants :

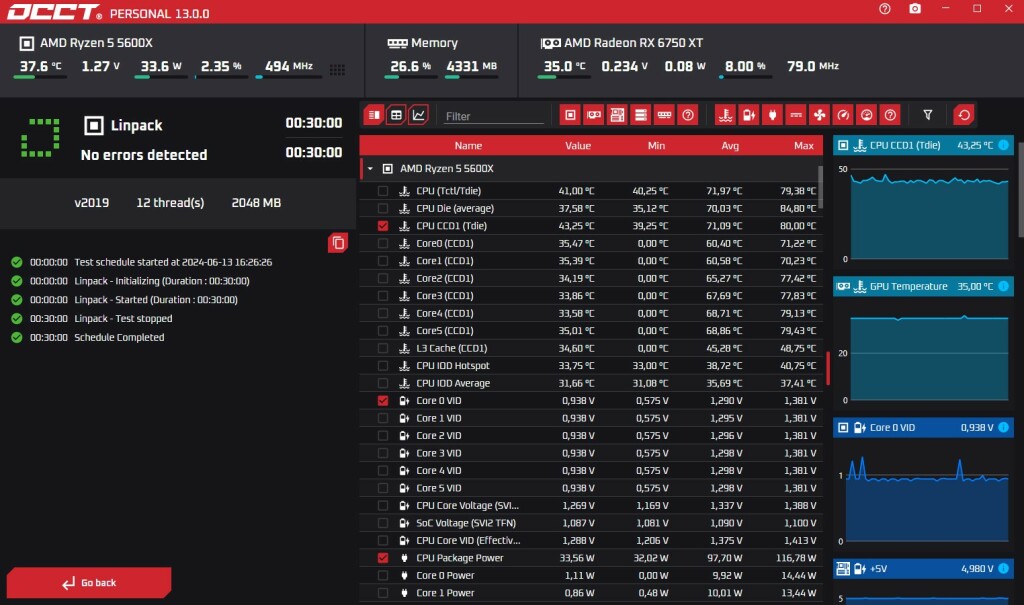

Au niveau des températures, avec la vitesse de ventilation réglée en auto et une température ambiante de 21 °C, le CPU reste aux alentours de 39°C au repos. Une fois sollicité sous OCCT, le processeur affiche une température maximale de 80°C. En jeu le Ryzen 5 5600X monte à 56°C.
Au repos, la RX 6750 XT, avec son mode semi-passif, tourne à 36°C. Après 20 passes de stress test Firestrike, la température de celle-ci atteint les 73°C. En jeu, la carte ne dépasse pas 56°C après 30 minutes dans Rise of the Tomb Raider.

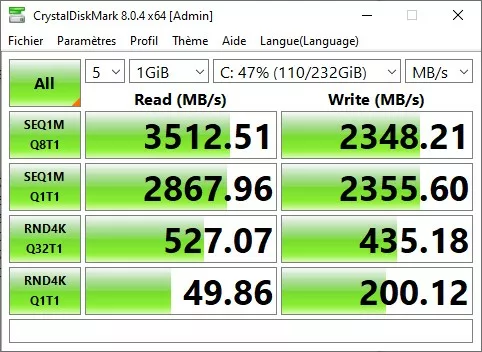

Le SSD affiche 34°C au repos, et 45°C après un test CrystalDiskMark.
Les résultats obtenus dans ce NZXT H7 Flow RGB sont bons, les quatre ventilateurs permettent une circulation de l’air efficace. En charge, le CPU n'est qu’à un degré supplémentaire par rapport aux tests en configuration hors boîtier et le GPU est à une température équivalente dans une pièce de 2° plus chaude. En jeu, les composants se situent dans des températures sécurisantes. Le SSD est à l'abri des contraintes thermiques avec 34° au repos et 45° en charge.
Niveaux sonores du H7 Flow RGB 2024
PS : Ces résultats peuvent varier selon la configuration.
Pour les mesures de bruit, nous avons donc placé notre Meterk MK09 à 50 cm du boîtier. Au repos, avec la ventilation en mode auto comme indiqué ci-avant le NZXT H7 Flow RGB monte à 36.8 dB(A) dans une pièce à vivre classique. En jeu, le niveau monte à 40.2 dB(A) et à 100 % de charge (12 v), le niveau grimpe à 46.3 dB(A).
Le F360 RGB Core ne participe pas seulement à sublimer le boîtier dans lequel il est installé, il va se montrer efficace avec silence. Seulement 36.8 dB(A) au repos et 40.2 dB(A) en jeu. Ce sont de très bons résultats qui permettront au NZXT H7 Flow RGB de se placer dans n'importe quelle pièce à vivre sans déranger les oreilles les plus sensibles. Ce niveau de bruit correspond à un environnement agréable de type bureau calme. Les 46.3 dB(A) développés en charge restent dans les limites de l'environnement calme mais peuvent gêner à la longue les utilisateurs soucieux de leur quiétude. Cependant, ce sont des situations hors normes et particulières et non révélatrices d'une utilisation dite normale d'un PC.
Conclusion : Notre avis sur le H7 Flow RGB 2024
Le NZXT H7 Flow RGB (2024) est un boîtier moyen tour innovant qui se démarque par son positionnement vertical de l'alimentation, libérant ainsi un espace conséquent pour installer jusqu'à trois ventilateurs de 120 mm dédiés au refroidissement du GPU. Les nombreuses zones en maille fine sur les parois optimisent l'airflow, assurant des performances thermiques exceptionnelles. Avec ce nouveau H7 Flow et son F360 RGB Core, la marque américaine fait coup double ! Ce boitier prend le contrepied de la tendance actuelle qui est de proposer des boîtiers aquarium à double chambre pour permettre une ventilation efficace de la carte graphique grâce à l'installation de ventilateur dans la partie basse du boîtier. En positionnant l'alimentation à la verticale, NZXT a réussi à dégager de l'espace pour loger trois ventilateurs de 120 mm dédiés au GPU. Bien que les ventilateurs de 120 mm du bas ne puissent être remplacés par des modèles de 140 mm en raison de l'emplacement taillé dans le châssis, les tests thermiques démontrent que le refroidissement reste excellent en l'état. De plus, l'idée est excellente et quelques millimètres de plus permettront certainement de remédier au problème dans une version (XL) future ? Le design du NZXT H7 Flow RGB est conventionnel et s'inscrit dans la lignée des boîtiers à l'aspect monolithique de la marque. C'est droit, sans rondeur, mais délicieusement sobre et élégant. À ceci, NZXT n'a pas pu s'empêcher de lâcher une touche d'originalité avec des pieds au profil inhabituel et c'est tant mieux ! C'est inattendu et osé au risque de bousculer les habitudes visuelles des utilisateurs. On aime ou on n'aime pas, mais chez Pause Hardware, on a vraiment apprécié ! En parlant d'originalité, il est temps d'aborder le F360 RGB Core ! Encore un pari réussi de la part de la marque. Ces nouveaux ventilateurs au cadre unique déboitent visuellement ! Pourtant sobres eux aussi, leur simplicité amène là aussi une note d'élégance et saura satisfaire les amateurs d'objet uniformes. ! Cependant, on peut regretter pour cette version 2024 très épurée, la non-compatibilité avec les cartes mères à connecteurs cachés comme les ASUS BTF. De plus, l'absence de la possibilité native du montage de la carte graphique à la verticale est un autre point qui pourrait être amélioré dans les futures versions. Proposé à 139,99 € pour la version non RGB et 159,99 € la version RGB, le NZXT H7 Flow RGB offre un excellent rapport qualité-prix, d'autant plus que le F360 RGB Core fourni avec notre version RGB coûte à lui seul 69,99 €. Enfin, le NZXT H7 Flow RGB (2024) est un choix judicieux pour les utilisateurs recherchant un boîtier moyen tour alliant esthétisme, construction solide, facilité de montage et performances de refroidissement exceptionnelles. Il s'agit d'un produit remarquable qui repousse les limites et établit de nouveaux standards sur le marché. Il mérite amplement le badge "Coup de cœur" de Pause Hardware.
