Review - Lian Li EDGE 850
Note Globale ( détails à la fin) - 9
9
Lian Li redéfinit le marché des alimentations PC avec l'EDGE 850W, dévoilée au Computex 2024. Cette série allie design audacieux, technologies de pointe et fonctionnalités inédites. L'architecture en L optimise l'agencement et la gestion thermique des boîtiers à double compartiment. Le modèle intègre un hub USB offrant quatre ports USB 2.0 internes supplémentaires, une première dans le secteur. Certifiée 80 PLUS Platinum, Cybenetics Platinum et PPLP Platinum, cette alimentation garantit des performances énergétiques de haut niveau. Disponible en 850W, 1000W et 1300W, en noir ou blanc, l'EDGE se distingue par son efficacité et son innovation. Notre focus : le modèle EDGE 850W noir, proposé autour de 150 €.
Lian Li bouscule le marché des alimentations PC avec sa nouvelle série à laquelle appartient notre EDGE 850W, objet de cette revue. Présentée en avant-première au Computex 2024, cette nouvelle gamme révolutionnaire promet de redéfinir les standards en matière d’alimentation pour ordinateurs, fusionnant un design audacieux, des technologies de pointe et des fonctionnalités inédites.
Au cœur de cette innovation se trouve une architecture en L, conçue spécifiquement pour les boîtiers à double compartiment. Cette approche novatrice optimise non seulement l’agencement interne, mais améliore également la gestion thermique. La série EDGE se démarque par l’intégration d’un concentrateur USB, une première dans le secteur, offrant quatre ports USB 2.0 internes additionnels.
Les blocs EDGE intègrent des condensateurs allemands EPCOS de classe industrielle et des terminaux en alliage de cuivre 12V-2×6 développés par Lian Li, garantissant une fiabilité et des performances exceptionnelles. Les certifications 80 PLUS Platinum, Cybenetics Platinum et PPLP Platinum témoignent de l’excellence énergétique de ces alimentations.
L’inclusion d’un hub USB représente une avancée majeure, simplifiant drastiquement la connexion de périphériques internes tels que les ventilateurs UNI, les rubans LED Strimer Plus et divers contrôleurs RGB.
La conformité aux normes ATX 3.0 et 3.1 assure une compatibilité étendue, notamment avec les cartes graphiques énergivores de dernière génération. Cette polyvalence permet à la série EDGE de s’adapter à une multitude de configurations PC.
Déclinée en 850W, 1000W et 1300W, en finitions noire ou blanche, la gamme EDGE incarne la symbiose entre efficacité, esthétique avant-gardiste et innovation fonctionnelle. Notre analyse se focalisera sur le modèle EDGE 850W noir, commercialisé aux alentours de 150€ en France. Ce positionnement tarifaire reflète le caractère premium et les avancées technologiques de cette alimentation.
Préparez-vous à plonger dans l’univers de l’alimentation PC nouvelle génération, orchestré par Lian Li.
Emballage et contenu de la EDGE 850W
L’alimentation Lian Li EDGE 850 Platinum ATX 3.1 est livrée dans un emballage simple et efficace. La boîte extérieure en forme de L est conçue pour suggérer la forme unique de l’alimentation, tandis que l’unité elle-même est protégée pendant le transport par une pochette en nylon et une mousse d’emballage dense, garantissant ainsi qu’elle arrive en parfait état.
La face avant de la boîte met en avant le modèle « EDGE850 » avec une illustration de l’alimentation elle-même avec sa forme unique en L et sa grille de ventilation en mesh fine présentant un motif géométrique tridimensionnel.
On y retrouve également les principales caractéristiques, telles que la certification 80 Plus Platinum et la garantie de 10 ans, la compatibilité ATX 3.1 / PCI-E 5.1 et les logos des certifications 80 PLUS Platinum, Cybenetics Platinum et PPLP Platinum. Le logo Lian Li est bien visible, avec leur slogan « Feel the difference », soulignant leur volonté de se démarquer par la qualité.
Les côtés de la boîte affichent des courbes de performance, les composants internes, les gainages des câbles, ainsi que l’efficacité énergétique en fonction de la charge et le niveau sonore en fonction de la puissance de sortie.
Le dessous nous présente les spécifications, un schéma concernant les câbles fournis ainsi que des schémas concernant les connecteurs du câble 12V-2×6.
À l’ouverture, on découvre une présentation propre et organisée, avec une boîte séparée pour les câbles de sortie DC et les accessoires. Le logo Lian Li et le slogan « Feel the difference » sont bien visibles sur cette boîte interne, renforçant l’image de marque et le souci du détail.
Un guide d’utilisateur et un message de remerciement sont placés sur le dessus, donnant une première impression positive dès l’ouverture.
Le contenu du pack va légèrement au-delà des éléments essentiels, incluant les vis de montage, le câble d’alimentation AC nécessaire et un manuel de base, ainsi que quelques attaches de câble et un cache de slot PCI pour le passage d’un câble USB externe.
Lian Li EDGE 850 Platinum ATX 3.1 En détail
Aspect extérieur de la Edge 850

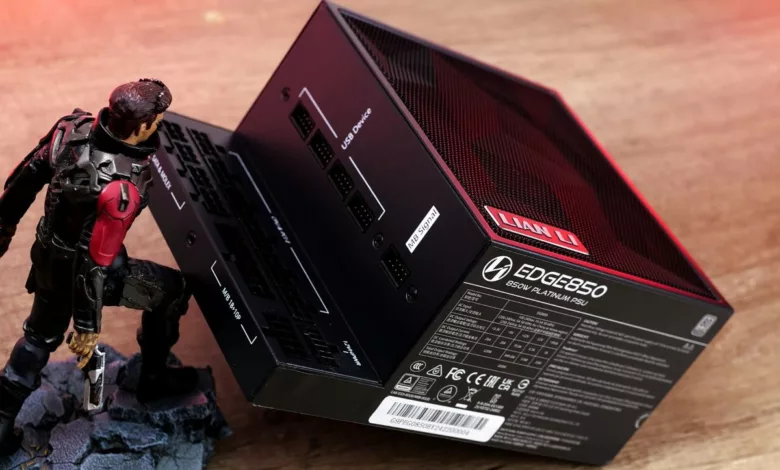

Esthétiquement, l’alimentation Lian Li EDGE 850 Platinum ATX 3.1 adopte un style minimaliste avec un revêtement noir mat lisse.
Elle se distingue par un châssis au design unique, mesurant 182 mm de long, ce qui dépasse largement les dimensions standards d’une alimentation ATX classique. Cette longueur accrue s’explique par la conception en forme de L, où les connecteurs de câbles sont disposés horizontalement, augmentant ainsi la profondeur de l’unité.
Cette configuration peut nécessiter une attention particulière lors de l’agencement des câbles dans les boîtiers traditionnels, l’alimentation étant principalement conçue pour des boîtiers à double compartiment. À l’avant, on trouve un hub USB interne permettant de connecter plusieurs périphériques nécessitant un connecteur USB interne.
Cela s’avère particulièrement utile pour les utilisateurs dont les cartes mères disposent de peu de ports USB internes.
Les côtés gauche et droit sont recouverts de grandes étiquettes, la face gauche étant purement décorative, tandis que la face droite présente les spécifications électriques et les certifications.
Le dessous de l’unité est équipé d’une grille de ventilation en maille 3D couvrant toute la surface, agrémentée d’un badge avec le logo de la marque dans le coin inférieur gauche, ajoutant une touche élégante à l’ensemble.
Le panneau arrière de l’alimentation abrite l’interrupteur marche/arrêt standard et la prise pour le câble d’alimentation.
Les câbles de la EDGE 850 Platinum ATX 3.1
La Lian Li EDGE 850W se démarque par la qualité et la finition de ses câbles, aspects particulièrement appréciés des enthousiastes et des adeptes du modding.
Bien que la longueur standard de 550 mm pour les câbles principaux puisse être juste pour certaines configurations très spacieuses, elle s’avère optimale pour la majorité des boîtiers, offrant suffisamment de flexibilité sans excès de câble à gérer.
| Type | Connecteur | Longueur | Quantité |
|---|---|---|---|
| Carte mère | 1 x 24/20 Pin | 500mm | 1 |
| CPU/ATX 12V | 1 x 8 Pin | 550mm | 1 |
| CPU/ATX 12V | 1 x 4+4 Pin | 550mm | 1 |
| GPU | 1 x 8/6+2 Pin | 550mm | 3 |
| GPU | 1 x 12V-2×6 | 550mm | 1 |
| SATA (Close-Type) | 4 x SATA | 300mm (3x15mm d’espacement) | 1 |
| SATA (Y-Type) | 4 x SATA | 400mm (125mm entre branches) | 1 |
| SATA | 4 x SATA | 400mm (3x150mm d’espacement) | 1 |
| Périphérique | 4 x 4-Pin | 500mm (3x150mm d’espacement) | 1 |
| USB | USB 9 broches – USB 9 broches | 350mm | 1 |
| USB | USB 9 broches – Type A | 550mm | 1 |
Gainage individuel des câbles
Chaque câble principal – qu’il s’agisse du connecteur carte mère 24/20 pins, des câbles CPU 8 pins et 4+4 pins, des trois câbles GPU 8/6+2 pins, ou du nouveau connecteur 12V-2×6 – bénéficie d’un gainage individuel. Cette attention au détail ne se limite pas à l’esthétique ; elle améliore également la durabilité et la flexibilité des câbles, facilitant leur manipulation lors de l’installation.
L’ajout de peignes est un bonus significatif, permettant un routage impeccable et une présentation soignée à l’intérieur du boîtier. Ces caractéristiques, combinées à la diversité des connecteurs disponibles, font de l’EDGE 850W une solution idéale pour les builds personnalisés exigeants.
Connecteur PCIe 5.1 Dual Color stable
Lian Li a développé des terminaux en cuivre allié 12V-2×6 soudés pour assurer une alimentation stable et efficace, améliorant ainsi la stabilité et les performances du système. Le boîtier bicolore permet de vérifier les connexions sécurisées, tandis que le placage or prévient les courts-circuits.
La connexion soudée entre le fil et le terminal assure une stabilité du courant, et l’épaisseur de cuivre augmentée à 0,25 mm réduit la résistance de contact.
Hub USB 2.0 1-vers-7
La série Edge intègre un hub USB interne avec 4 ports 9 broches, fonctionnant comme un hub 1-à-7, facilitant la connexion de dispositifs USB tels que les ventilateurs UNI, Strimer Plus, et les contrôleurs RGB à la carte mère. Tous les ports USB disposent d’une alimentation ininterrompue, permettant aux appareils connectés de rester opérationnels même lorsque le PC est éteint, tant que l’alimentation est sous tension. Chaque port prend en charge un courant nominal de 500 mA.
Connexion des périphériques USB
Le port #1 offre un signal USB unique, tandis que les ports #2, #3 et #4 fournissent chacun deux signaux USB, permettant de connecter jusqu’à 7 périphériques USB en utilisant un câble diviseur 1-à-2 sur ces ports. Pour les contrôleurs TL et TL LCD, il est recommandé de les connecter aux ports #2, #3 ou #4.
Connexion à la carte mère
Deux options de connexion sont disponibles pour le signal USB de la carte mère :
- Connecteur USB interne standard : Pour une connexion dans la chambre principale.
- Connecteur USB Type A : Pour une connexion au panneau arrière de la carte mère via le cache de slot PCI ajouré fourni.
Câble SATA en série
Câble de 300 mm de long avec un espacement de 15 mm entre les connecteurs d’alimentation, facilitant la connexion des disques superposés tout en gardant un montage ordonné.
Cette approche équilibrée entre fonctionnalité, esthétique et praticité démontre l’engagement de Lian Li envers les besoins des utilisateurs les plus exigeants en matière de personnalisation et de performance.
Analyse du PSU Lian Li EDGE 850 Platinum ATX 3.1
La fabrication de cette alimentation est assurée par Helly Technology, un OEM relativement récent, mais respecté, fondé en 2008 en Chine. Malgré sa jeune histoire, Helly Technology s’est forgé une solide réputation dans le marché des alimentations, avec des plateformes soutenant des produits de milieu à haut de gamme.
Le circuit d’entrée comporte un filtre transitoire modeste avec deux condensateurs Y, un condensateur X, et deux inductances de filtrage, ce qui est légèrement inférieur aux unités de haute qualité. Deux ponts redresseurs montés sur un dissipateur dédié gèrent l’entrée de la tension AC. Le module de correction active du facteur de puissance (Active Power Factor Correction, APFC) comprend trois MOSFETs (PTA28N50) et une diode sur le grand dissipateur de chaleur longeant le bord du PCB, ainsi qu’une grande inductance et deux condensateurs EPCOS de 470 μF.
Pour le circuit primaire, l’alimentation Lian Li EDGE 850 utilise une topologie LLC à pont complet avec quatre MOSFETs OSG55R190F de Oriental Semiconductor, montés sur un dissipateur dédié. Le stade secondaire utilise huit MOSFETs G013N04G placés sous le PCB principal pour générer le rail principal de 12V, tandis que les rails de 3,3V et 5V sont produits par des circuits DC-DC. Les condensateurs du côté secondaire incluent un mélange de produits Rubycon et Nippon Chemi-Con, tous issus de fabricants japonais renommés pour leur qualité élevée.
L’alimentation Lian Li EDGE 850 Platinum ATX 3.1 est dotée d’un ventilateur de 120 mm de marque Hong Hua (modèle HA1225M12F-Z) avec un moteur à palier dynamique fluide (Fluid Dynamic Bearing, FDB). Ce type de ventilateur est reconnu pour sa qualité et sa durabilité, et est souvent utilisé dans les alimentations haut de gamme. Sa vitesse maximale de 2000 RPM devrait être suffisante compte tenu de l’efficacité élevée de l’unité.
Ce dernier se montre particulièrement silencieux, avec des niveaux sonores mesurés inférieurs à 37 dB(A) sur toute sa plage de fonctionnement. Le mode semi-passif achèvera de convaincre les amateurs de silence.
Mais qu’en est-il de la performance pure ? Là encore, l’EDGE 850 fait forte impression. Grâce à une conception interne avancée, avec redressement synchrone et topologie LLC résonnante, elle affiche des rendements supérieurs à 90% dans la plupart des cas.
Les tests indépendants de Cybenetics confirment d’excellentes régulations sur tous les rails (moins de 0,5% de variation), ainsi qu’un ripple extrêmement faible, gage d’une alimentation impeccable pour les composants. De quoi envisager sereinement des overclocks musclés… dans la limite de sa puissance maximale bien entendu.
Lian Li n’a pas lésiné sur la protection, intégrant des sécurités OCP, OVP, UVP, SCP, OPP et OTP. La qualité des composants utilisés, comme les condensateurs japonais 105°C, est un gage de fiabilité sur le long terme. Ce qui explique certainement la confiance de Lian Li qui accorde 10 ans de garantie sur ce modèle.
Conclusion : Notre avis sur la EDGE 850 Platinum ATX 3.1
L'alimentation Lian Li EDGE 850 Platinum ATX 3.1 s'impose comme une innovation majeure sur le marché des alimentations PC. Elle réussit à combiner design avant-gardiste, performances de pointe et fonctionnalités inédites, tout en répondant aux exigences les plus élevées en matière d'efficacité énergétique. Son design en L, pensé pour les boîtiers à double compartiment, optimise l'agencement interne et la gestion thermique. L'intégration d'un hub USB interne est une première dans l'industrie, offrant une flexibilité accrue pour la connexion de périphériques. La conformité aux normes ATX 3.0 et 3.1, ainsi que le nouveau connecteur PCIe 5.1, assurent une compatibilité étendue avec les composants les plus récents et énergivores. Les performances sont à la hauteur des attentes, avec une efficacité énergétique exceptionnelle attestée par sa triple certification (80 PLUS Platinum, Cybenetics Platinum et PPLP Platinum), une régulation de tension stable et un ripple minimal. Le ventilateur FDB de 120 mm offre un fonctionnement silencieux, renforcé par un mode semi-passif pour les charges légères. La qualité de fabrication est irréprochable, utilisant des composants haut de gamme comme les condensateurs japonais 105°C et les terminaux en alliage de cuivre développés par Lian Li. Cette attention aux détails se retrouve également dans le câblage soigné, le gainage individuel des câbles principaux et l'inclusion de peignes pour une gestion optimale des câbles. Cependant, il est important de noter quelques points qui peuvent représenter des défis pour certains utilisateurs. La longueur accrue de l'unité (182 mm) peut poser des problèmes d'installation dans certains boîtiers, en particulier les modèles plus compacts ou traditionnels. Cette conception est principalement adaptée aux boîtiers à double compartiment, ce qui peut limiter sa compatibilité. De plus, la longueur standard de 550 mm pour les câbles principaux, bien que suffisante pour la plupart des configurations, pourrait s'avérer juste pour des boîtiers très spacieux. Le prix d'environ 150€ se justifie pleinement par cette combinaison de caractéristiques premium. La triple certification à elle seule est un gage de qualité et d'efficacité, mais si l'on ajoute le hub USB intégré, le gainage soigné des câbles et les peignes inclus, on constate que la Lian Li EDGE 850 offre un excellent rapport qualité-prix. De plus, la garantie étendue de 10 ans témoigne de la confiance du fabricant dans la durabilité de son produit. En conclusion, la Lian Li EDGE 850 Platinum ATX 3.1 redéfinit les standards du marché des alimentations PC. Elle offre une combinaison unique d'innovation, de performance et de qualité, le tout à un prix qui, bien que premium, reste justifié par ses nombreuses caractéristiques avancées. Pour les utilisateurs à la recherche d'une alimentation de premier ordre pour leur système, cet investissement s'avère judicieux et prometteur.
