ASUS ROG STRIX B650-A GAMING WIFI
Ce que l’on remarque avant tout lorsque l’on a la carte mère en main, c’est son imposant dissipateur thermique en aluminium qui couvre les étages d’alimentation à gauche. On remarque également plusieurs mentions imprimées sur les différentes zones comme « START JOIN THE REPUBLIC GAME ON » sur le haut et « FOR THOSE WHO DARE »….
Les principaux points de design blancs sur la face avant de la carte mère sont constitués par le cache plastique de la zone E/S, le dispositif Q-Release, le dissipateur thermique du chipset, ainsi que les textes et les visuels imprimés en blanc sur le PCB.
À l’arrière, pas de backplate, mais nous avons droit à des inscriptions et images faisant référence à la licence PAC-MAN. C’est dans l’esprit gaming de ASUS ROG, mais une fois la carte mère est en place, nous ne profiterons plus de ces visuels.
Socket AM5
AM5 ramène avec lui un paquet de nouveautés comme la mémoire DDR5, 28 voies PCIe Gen 5, une plate-forme d’E/S comprenant davantage de ports USB 3.2 à 20 Gbps, des connecteurs d’affichage modernes tels que DP 2.0 et, surtout, une architecture d’alimentation plus intelligente et plus performante.
En effet, le nouveau socket AM5 ressemble maintenant aux sockets que Intel utilise depuis environ 20 ans. On accueille donc le LGA 1718 et on dit adieu aux pins des processeurs (1331 broches pour les processeurs AM4).
Le nouveau-né chez AMD se nomme donc AM5 et vient pour remplacer l’AM4 après cinq ans d’existence.
Pour mémoire, voici les spécifications des processeurs pour PC de bureau AMD Ryzen 7000 X, non-X et X3D ( lancement fin février 23):
MODÈLE | MODÈLE DE PROCESSEUR GRAPHIQUE | NB DE CŒURS DU CPU | NB DE THREADS | FRÉQUENCE BOOST MAXIMALE | FRÉQUENCE DE BASE | GRAPHICS CORE COUNT | DEFAULT TDP |
---|---|---|---|---|---|---|---|
AMD Ryzen 9 7950X3D | AMD Radeon™ Graphics | 16 | 32 | Jusqu`à 5.7GHz | 4.2GHz | 2 | 120W |
AMD Ryzen 9 7950X | AMD Radeon™ Graphics | 16 | 32 | Jusqu`à 5.7GHz | 4.5GHz | 2 | 170W |
AMD Ryzen™ 9 7900X3D | AMD Radeon™ Graphics | 12 | 24 | Jusqu`à 5.6GHz | 4.4GHz | 2 | 120W |
AMD Ryzen™ 9 7900XShop AMD Ryzen 9 7900X | AMD Radeon™ Graphics | 12 | 24 | Jusqu`à 5.6GHz | 4.7GHz | 2 | 170W |
AMD Ryzen™ 7 7800X3D | AMD Radeon™ Graphics | 8 | 16 | Jusqu`à 5.0GHz | 4.2GHz | 2 | 120W |
AMD Ryzen 9 7900 | AMD Radeon™ Graphics | 12 | 24 | Jusqu`à 5.4GHz | 3.7GHz | 2 | 65W |
AMD Ryzen 7 7700X | AMD Radeon™ Graphics | 8 | 16 | Jusqu`à 5.4GHz | 4.5GHz | 2 | 105W |
AMD Ryzen 7 7700 | AMD Radeon™ Graphics | 8 | 16 | Jusqu`à 5.3GHz | 3.8GHz | 2 | 65W |
AMD Ryzen 5 7600X | AMD Radeon™ Graphics | 6 | 12 | Jusqu`à 5.3GHz | 4.7GHz | 2 | 105W |
AMD Ryzen 5 7600 | AMD Radeon™ Graphics | 6 | 12 | Jusqu`à 5.1GHz | 3.8GHz | 2 | 65 |
230 W PPT
Le socket ouvre la voie aller-retour entre le processeur et les VRMs, et prend en charge une alimentation jusqu’à 230 watts. À titre d’exemple, le R9 7950X et son frère, le 7900X 12-core, ont un TDP de 170 W, avec 230 W PPT.
Pas de rétrocompatibilité avec la DDR4, mais la bonne nouvelle ici est que l’AM5 maintient la compatibilité des refroidisseurs avec l’AM4 (hormis certains modèles), donc vous avez l’embarras du choix avec les refroidisseurs liquides compatibles avec l’AM4.
Chipset B650
Contrairement au chipset X570, qui a été conçu par AMD, les chipsets de la série 600 sont entièrement sous-traités à ASMedia.

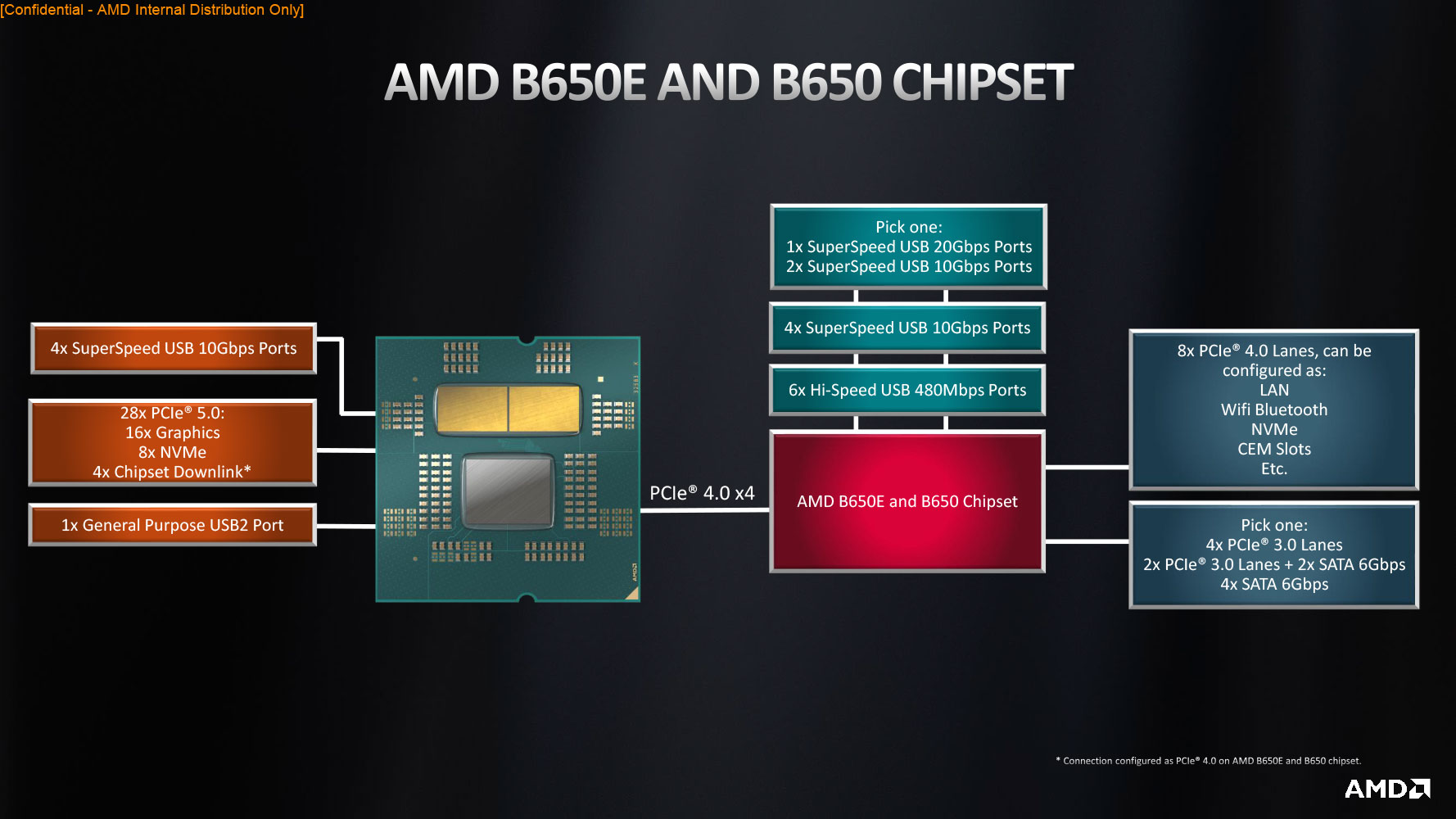

Deux configurations sont connues pour le chipset de la série 600 connu sous le nom de Promontory 21 :
- Haut de gamme : X670/X670E
- Moyenne gamme : B650/B650E
Le chipset X670 est le fruit de deux puces B650 connectés en série. De plus, il existe des variantes ‘E’ du X670 et du B650.
Les B650 et B650E sont similaires en ce qui concerne les E/S en aval, mais la version »E » offre le PCIe Gen 5 en plus du NVMe Gen 5 attaché au CPU, tandis que le B650 que nous testons aujourd’hui offre uniquement le Gen 5 sur l’emplacement M.2 NVMe attaché au CPU ( qui reste optionnel), mais en termes de PCIe on reste en Gen 4.
L’absence de PCIe Gen 5 devrait réduire considérablement les coûts des cartes mères, car les concepteurs économiseraient à la fois sur les convertisseurs Gen 5 et sur les exigences de câblage élevées pour éviter les interférences des signaux.
Étages d’alimentation
L’alimentation de la ROG est comportant 14 phases DrMOS ALPHA & OMEGA AOZ5317NQI (BFN0) dont 12 pour épauler le processeur. Ces derniers sont chargés du Vcore et peuvent fournir 60A par mosfet et les 2 autres sont chargé du VSOC.
Le contrôleur d’alimentation PWM est une version personnalisée de l’EPU DIGI+ ASP2208GQW d’ASUS qui contrôle les 12 modules d’alimentation du VCORE (6 +6 + 2) PWM grâce à une architecture d’étage de puissance intégrée (TEAMED).
Pour le MISC qui est une nouvelle tension pour l’AM5 SVI3, avec un contrôleur d’alimentation intégré MAXLINEAR MXL7630S 30A qui regroupe le contrôle PWM et la sortie de courant.
Tout ce monde sera alimenté par 2 connecteurs d’alimentation 8+4 pins.
DDR5 ( AEMP, DOCP)
Les kits DDR5 haut de gamme ont été validés jusqu’à 6400 MT/s sur la Strix B650-A. , la Strix B650-A est prête à accueillir des kits de qualité supérieure grâce à la prise en charge des profils AMD EXtended Profiles for Overclocking (EXPO). Les experts peuvent encore améliorer les performances grâce aux nombreux paramètres de l’UEFI.
Lors de la sortie de la mémoire DDR5, le PMIC des premiers modules était verrouillé, ce qui empêchait l’overclocking des kits. ROG a inventé une solution matérielle pour que ces kits puissent absorber une tension supplémentaire et, par conséquent, augmenter les fréquences plus rapidement.
AEMP & D.O.C.P
Pour chaque kit supporté par l’AEMP, deux options sont présentées : une avec des timings plus serrés, et une autre avec des fréquences poussées au maximum – parfois même jusqu’à DDR5-6400.
Les paramètres haute performance pour les kits DDR5 qui ne sont pas encore pris en charge par l’AMD EXPO, mais qui ont été validés pour les cartes ROG portent le nom de Direct Overclock Profille (D.O.C.P.). Ces DIMM sont déverrouillés par PMIC et peuvent être poussés à des fréquences encore plus élevées ou à des timings plus serrés par un réglage manuel.
De plus, les ingénieurs ROG ont facilité la tâche aux utilisateurs en intégrant des profils d’OC RAM full custom, paramétrés de A à Z.
Ports PCIe & Stockage
Pas de PCIe 5.0 x16 comme nous l’avons dit plus haut. La ROG Strix B650-A GAMING WIFI embarque 2 ports PCIe 4.0 x16 et 2 ports PCIe 4.0 x 1 . Nous avons donc :
- 1 x PCIe 4.0 x16 SafeSlot (@x16)
- 1 X PCIe 4.0 x16 (@X4)
- 2 x PCIe 4.0 x 1
En termes de stockage, la carte est dotée de 3 ports M.2, dont 1 qui est rattaché au processeur et qui supporte la norme Pcie 5.0 :
- 1 x 2280 (PCIe 5.0 x4)
- 1 x 2280 (PCIe 4.0 x4)
- 1 x 22110 (PCIe 4.0 x4)
Les 3 emplacements sont équipés de dissipateurs thermiques

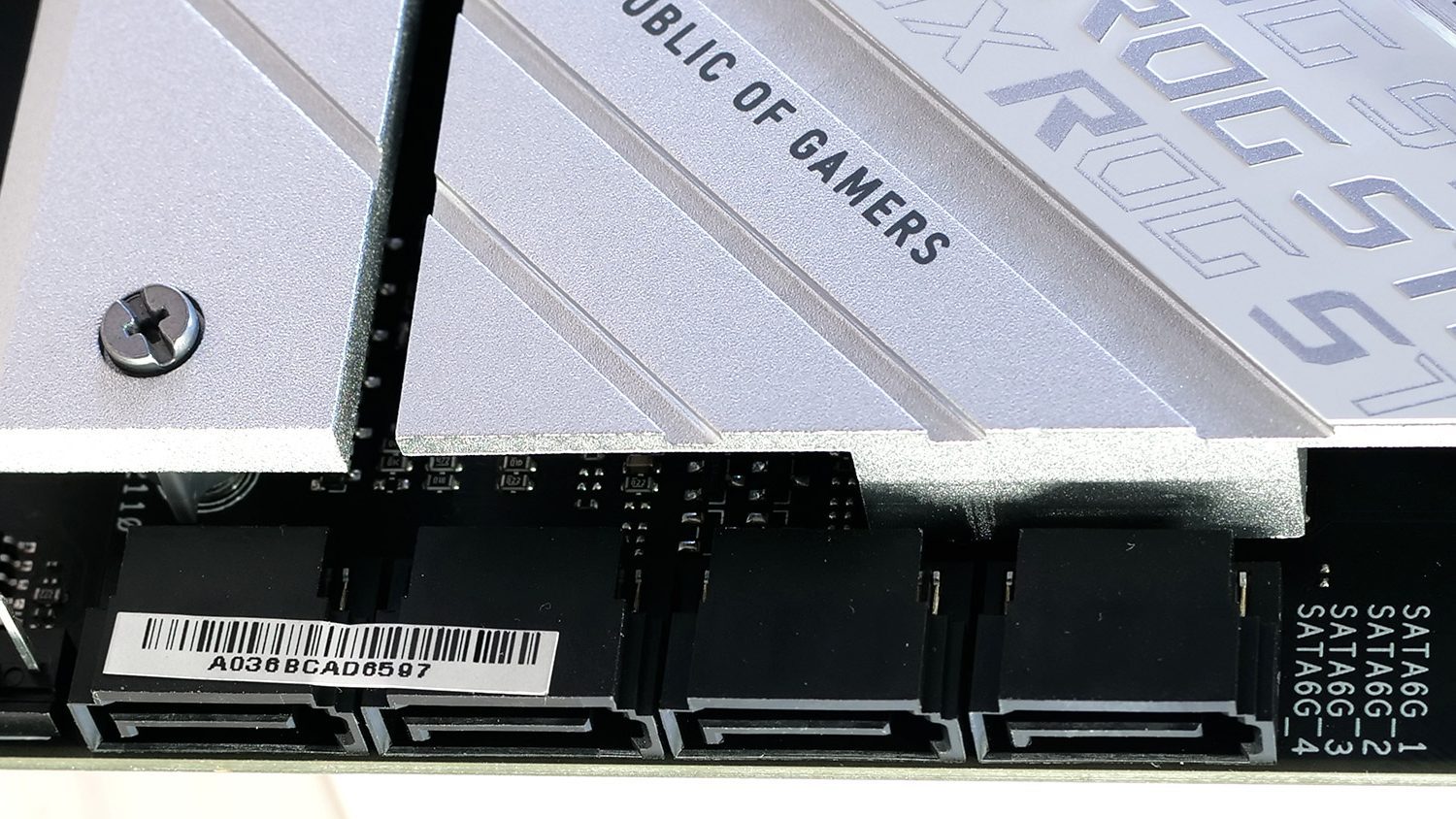

En ce qui concerne les ports SATA III, ASUS a placé 4 à droite de la zone Chipset. C’est actuellement le maximum possible sur le chipset B650 ( contre 8 sur le X670).
Réseaux
Intel Ethernet 2.5G
Les jeux à faible latence, les transferts de fichiers rapides et le streaming vidéo haute résolution font partie des nombreux avantages de l’Ethernet Intel® 2,5 Gb/s intégré.
WIFI 6E
La Carte est dotée de la technologie WiFi 6E qui tire parti du spectre nouvellement disponible dans la bande des 6 GHz pour fournir jusqu’à sept canaux de 160 MHz pour un débit ultra-rapide et de meilleures performances dans les environnements sans fil denses.
Audio

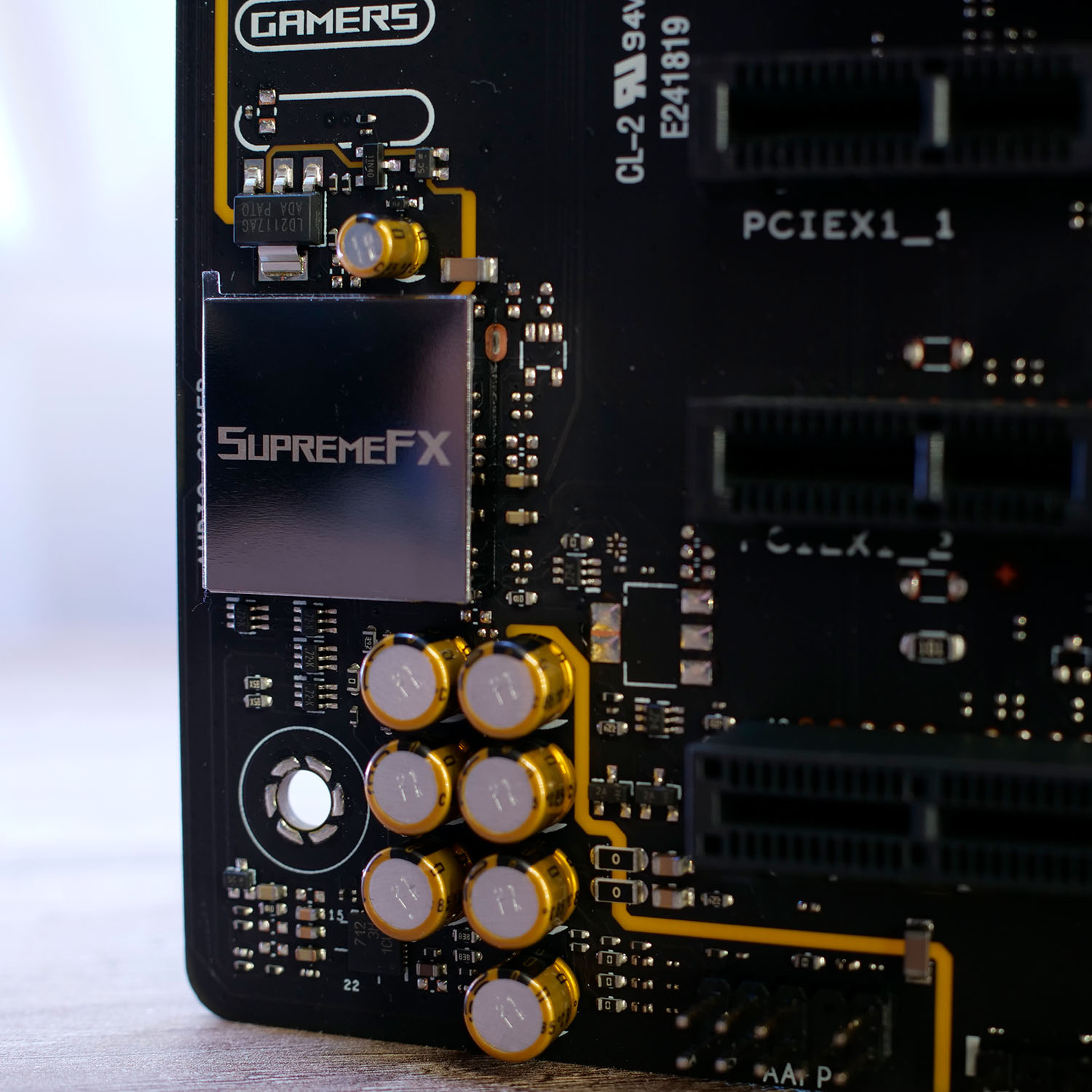

Le matériel audio de cette génération a été mis à niveau avec le codec SupremeFX ALC4080. Celui-ci est complété par l’amplificateur Savitech SV3H712. En passant à un système d’amplificateur unique, les interférences de signal sont ainsi réduites.
Le circuit intégré Savitech améliore en outre la qualité audio en réduisant la distorsion harmonique et le bruit. Le résultat final est que cette solution offre des expériences auditives immersives avec un SNR de 120dB en sortie de ligne et 113dB en entrée de ligne. Le son surround 7.1 a des résolutions audio allant jusqu’à 32-bit/384kHz.
Le système Audio intègre la suite Sonic, DTS ® Sound Unbound et la technologie Two-Way AI Noise Cancelation.
Connectivité USB

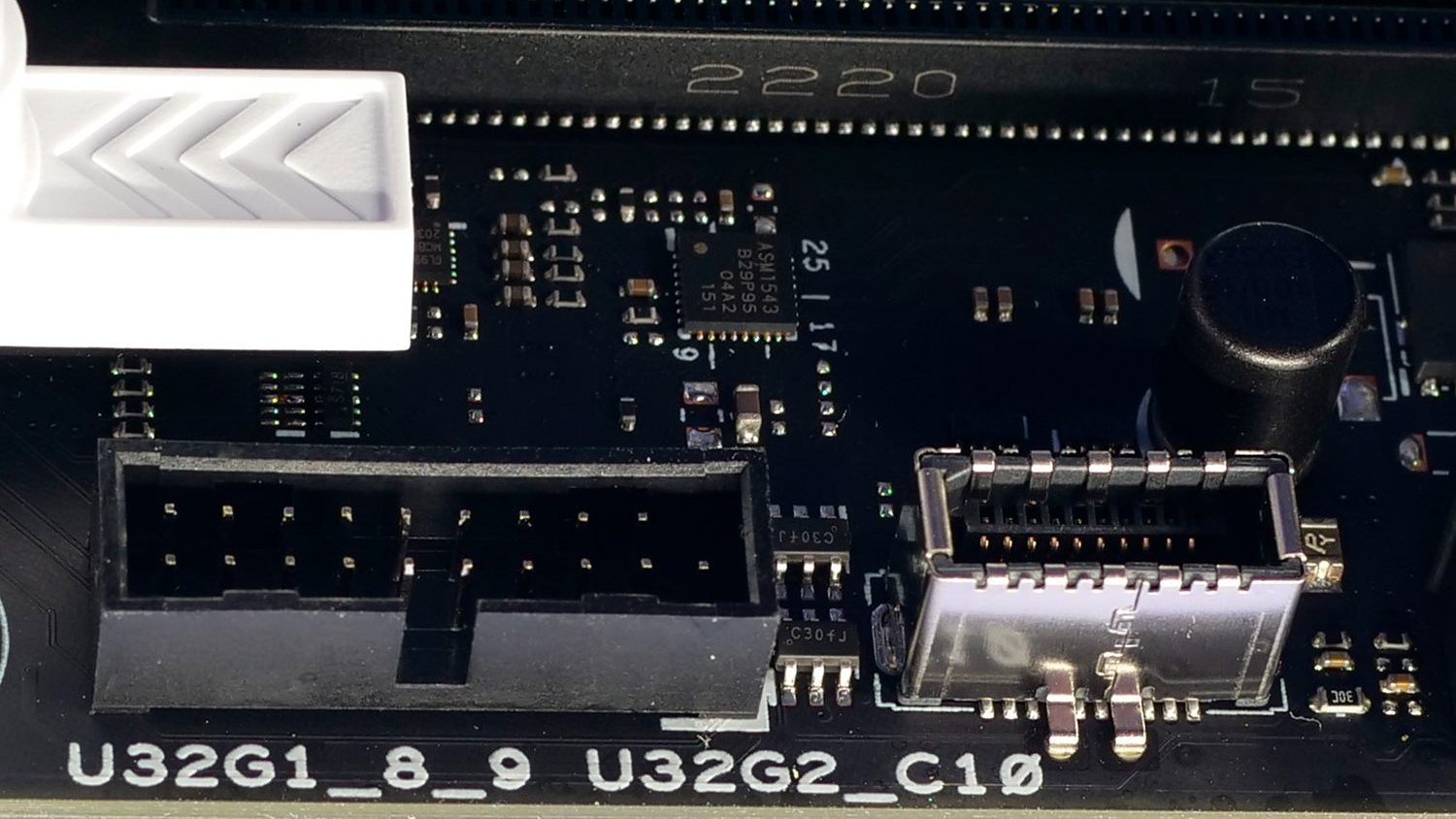

Pour ce qui est de ports USB interne, nous retrouvons à droite des slots DDR5, 1 x connecteur USB 3.2 Gen 2 frontal (compatible USB Type-C®), ainsi qu’un 1 x Connecteur USB 3.2 Gen 1 (capable d’alimenter 2 x ports USB 3.2 Gen 1 frontaux).
Sur le bas de la crate, ASUS a placé deux connecteurs USB 2.0 (Compatible avec 2 x ports USB 3.2 Gen 1) ainsi qu’un Connecteur Thunderbolt.
Gestion refroidissement
Avec pas moins de sept prises PWM/DC dotées d’un circuit de détection qui sélectionne automatiquement le mode de régulation de tension approprié, la ROG STRIX B650-A GAMING WIFI offre un contrôle complet du système de refroidissement via le logiciel Fan Xpert ou l’UEFI.
Panneau E/S
Le panneau E/S comporte un grand nombre de ports de différents types. On retrouve notamment :
- 1 x USB 3.2 Gen 2×2 port (1 x USB Type-C)
- 4 x USB 3.2 Gen 2 ports (3 x Type-A + 1 x USB Type-C)
- 4 x USB 2.0 ports (4 x Type-A)
- 1 x DisplayPort
- 1 x HDMI
- 1 x Wi-Fi Module
- 1 x Intel 2.5Gb Ethernet port
- 5 x Audio jacks
- 1 x BIOS FlashBack
Installation facile
Les innovations exclusives ASUS Q-Design de la gamme Maximus sont présentes et simplifient le processus de montage et de mise à niveau de votre PC.
Votre carte graphique de son emplacement en une seule pression, sans avoir à tâtonner ou à utiliser vos petits doigts.
De plus, ASUS continue à proposer le M.2 Q-Latch qui offre la tranquillité d’esprit de ne plus jamais avoir à manipuler une vis M.2 minuscule, très chiante à visser et très facile à perdre.
