Acheter une RX 7900 XTX d’occasion et tomber sur une carte de validation AMD, le cas est rare. L’exemplaire montré sur Reddit cumule les indices atypiques : PCB rouge, connecteurs de debug et 16 Go détectés malgré un layout visiblement prévu pour 24 Go.
RX 7900 XTX : un PCB qui ne correspond à aucun modèle commercial

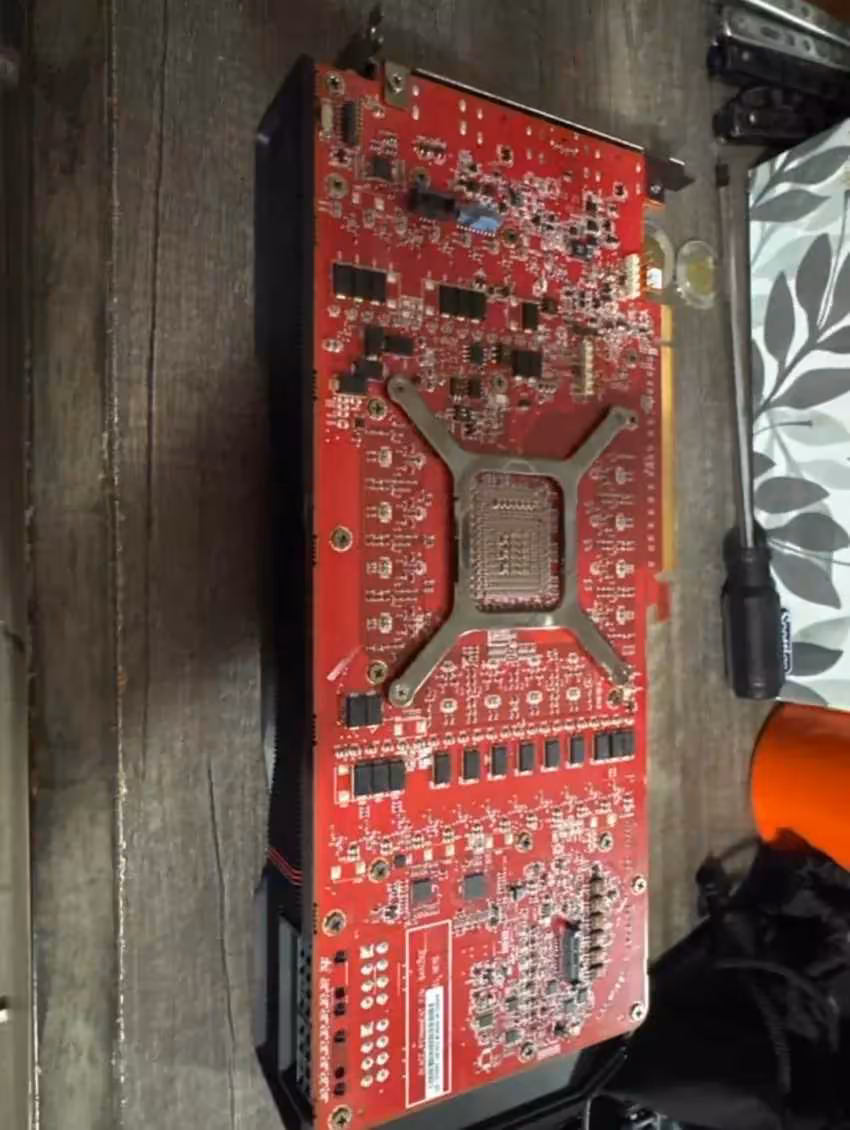

La carte partagée par Shav_tech sur Reddit est bien identifiée comme une Radeon RX 7900 XTX et comme une Navi 31 par les outils logiciels. En revanche, le matériel ne correspond pas à une carte retail : PCB rouge, absence de backplate, connecteurs additionnels sur la partie supérieure du PCB, VBIOS personnalisé et die GPU sans marquage visible.
Ce type d’en-têtes supplémentaires renvoie généralement à une carte de validation ou de débogage. Ils peuvent servir à la télémétrie de la carte, aux tests de signal ou à la récupération du firmware pendant le développement. C’est un détail parlant.
Quand AMD s’appuie sur des bases matérielles communes avant de figer ses gammes, les écarts entre prototypes et cartes vendues deviennent plus lisibles, comme le montre ce PCB d’ingénierie Radeon déjà aperçu.

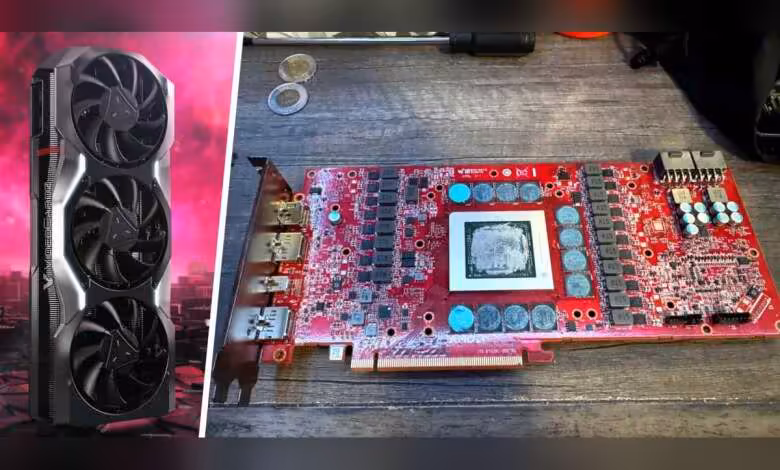

Le point le plus inhabituel reste la mémoire. Le PCB semble accueillir 12 puces mémoire, soit une implantation compatible avec une Navi 31 en 24 Go, mais Windows et GPU-Z ne rapporteraient que 16 Go de mémoire dédiée.
Des spécifications plus proches d’une RX 7900 GRE
Les caractéristiques détectées s’éloignent clairement d’une RX 7900 XTX classique. Le bus mémoire remonterait à 256-bit, alors que la RX 7900 XTX commercialisée par AMD utilise 24 Go de GDDR6 sur un bus 384-bit. À l’inverse, la Radeon RX 7900 GRE est bien une carte en 16 Go de GDDR6 avec un bus 256-bit.
Shav_tech indique aussi que la carte a refusé un flash avec un BIOS de RX 7900 GRE. Cela réduit l’hypothèse d’une simple GRE maquillée par un BIOS XTX, même si cela ne permet pas d’identifier avec certitude l’usage initial de cette carte.
Le nom du BIOS ajoute encore une incohérence : D702_XTX_A0_24GB. L’intitulé évoque une configuration XTX en 24 Go, alors que la carte active visiblement 16 Go et un bus 256-bit. L’explication la plus crédible reste celle d’une carte de validation Navi 31 avec une partie des canaux mémoire désactivée, ou d’un échantillon de préproduction destiné à une déclinaison plus fortement castrée.
Ce genre de pièce rappelle surtout qu’entre les cartes de labo, les PCB de validation et les BIOS internes, les identifiants logiciels ne racontent qu’une partie de l’histoire. Sur Navi 31, AMD a visiblement utilisé des bases matérielles communes bien avant la séparation nette entre les références commercialisées.
Source : VideoCardz
