Une carte graphique hors de prix vient de subir une opération à cœur ouvert pour éviter que son alimentation ne chauffe dangereusement. Après 48 heures à 550 W, le montage serait resté sous les 40 °C, y compris au niveau des soudures.
Une RTX 5090 alimentée par trois câbles

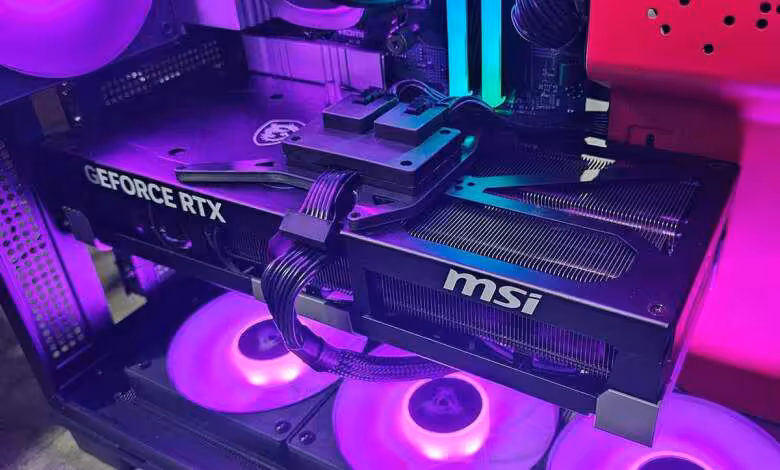

DallasGrave, utilisateur de Reddit, a modifié une MSI GeForce RTX 5090 en lui ajoutant deux entrées PCIe 8 broches. Celles-ci fonctionnent en parallèle du connecteur 16 broches d’origine, qui reste donc pleinement utilisé.
Une petite carte de reprise est soudée sur les contacts de l’embase 16 broches. Elle alimente un second PCB accueillant les deux prises 8 broches, portant le total à trois câbles d’alimentation.
D’après les mesures communiquées par le moddeur, chaque conducteur transporte désormais environ 3 A. Les câbles n’auraient jamais dépassé 40 °C durant un essai de 48 heures à 550 W, jonctions comprises. D’autres relevés doivent encore être publiés, ces résultats restant pour l’instant déclaratifs.
Le 12V-2×6 n’a pas clos le dossier
La révision 12V-2×6 devait corriger les défaillances associées au précédent connecteur. Début 2025, NVIDIA affirmait que les problèmes de fonte appartenaient au passé grâce à cette évolution retenue sur les GeForce RTX 50.
Une première RTX 5090 Founders Edition endommagée a pourtant été signalée peu après, avec un câble tiers. D’autres cas ont suivi, dont celui d’une carte undervoltée et limitée à 100 W de moins.
Le mois dernier, Hardware Unboxed a vu le câble de sa RTX 5090 atteindre 175 °C. Un seul conducteur supportait alors environ 22 A, illustrant le risque créé par une mauvaise répartition du courant entre les fils.
Les protections commerciales restent imparfaites
ASUS a lancé son câble ROG Equalizer afin d’équilibrer la charge, mais la photo d’un exemplaire brûlé a ensuite circulé en ligne. Le système TempGuard d’ASRock n’aurait pas davantage empêché la fonte d’un connecteur côté alimentation sur une configuration RTX PRO 6000 facturée 15 000 dollars, soit environ 13 800 euros à titre indicatif.
La modification de DallasGrave se montre moins radicale que les travaux de la chaîne brésilienne TecLab. Celle-ci avait d’abord soudé directement les câbles d’alimentation au PCB, avant de faire fonctionner une RTX 5090 avec trois connecteurs 8 broches et sans la prise 16 broches.
Ici, la prise d’origine est conservée mais délestée d’une partie du courant. L’approche cible ainsi le principal point faible observé sur certains incidents, à savoir une charge très déséquilibrée entre conducteurs, mais souder des PCB auxiliaires sur une carte de ce prix demeure une intervention réservée aux techniciens expérimentés.
Ce montage souligne surtout les limites d’un connecteur compact chargé de fournir plus de 500 W avec une faible tolérance aux défauts de contact et de répartition. Tant que la surveillance individuelle des conducteurs ne sera pas généralisée, les dispositifs passifs et les câbles renforcés ne pourront réduire le risque sans garantir son élimination.
Source : Reddit
