ASUS avait préparé une Radeon Navi 10 nettement plus ambitieuse que ses modèles commercialisés. Resté dans les cartons, ce prototype poussait sa limite de puissance à 280 W pour viser 2 100 MHz.
La ROG Matrix RX 5700 XT sort enfin de l’ombre

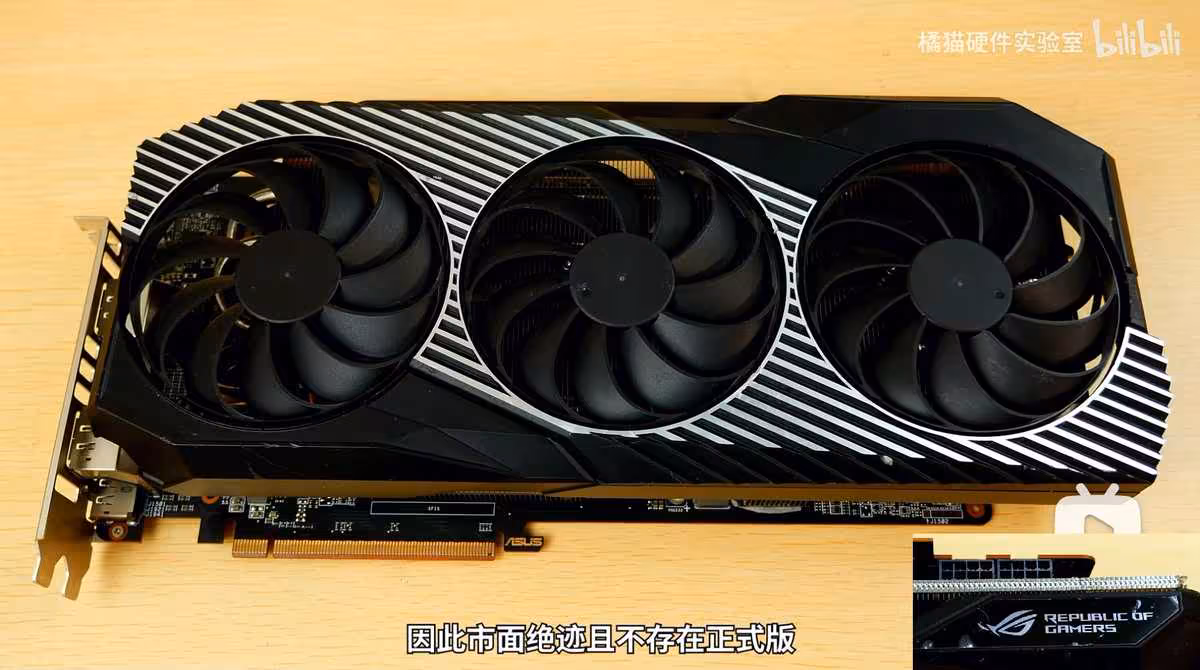

Présentée dans une vidéo publiée sur Bilibili, cette carte jamais commercialisée reprend un refroidissement à trois ventilateurs, proche dans son principe de celui de la ROG Strix RX 5700 XT. Son carénage se distingue toutefois par des bandes blanches et une conception spécifique à la gamme Matrix.
Le recours à trois ventilateurs n’était pas propre à ASUS : la RX 5700 XT THICC III d’XFX illustrait elle aussi cette recherche d’un refroidissement plus musclé sur Navi 10.

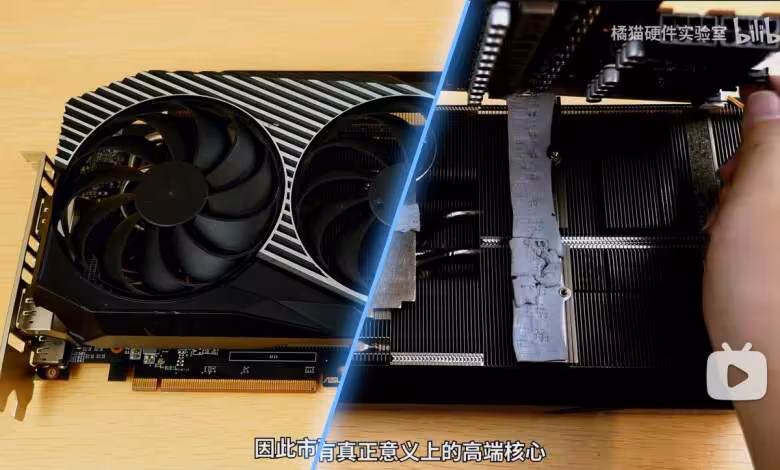

Sept caloducs et une large base en cuivre
Sous le carénage, ASUS avait installé sept caloducs, contre six sur la ROG Strix RX 5700 XT. Une imposante base en cuivre couvre à la fois le GPU et les puces de mémoire vidéo qui l’entourent, signe d’un dimensionnement thermique adapté à une consommation supérieure.
Un PCB renforcé pour encaisser 280 W
Le PCB du prototype diffère sensiblement de celui de la Strix. Le substrat est dépourvu du renfort métallique visible sur cette dernière, tandis que l’étage d’alimentation adopte davantage de phases VRM afin de soutenir un TDP plus élevé que celui des autres RX 5700 XT.
Des relevés GPU-Z partagés par @unikoshardware montrent également une fréquence supérieure ainsi qu’un identifiant de périphérique distinct. Ces éléments indiquent qu’il ne s’agissait pas d’une simple Strix modifiée, mais bien d’une variante développée séparément.

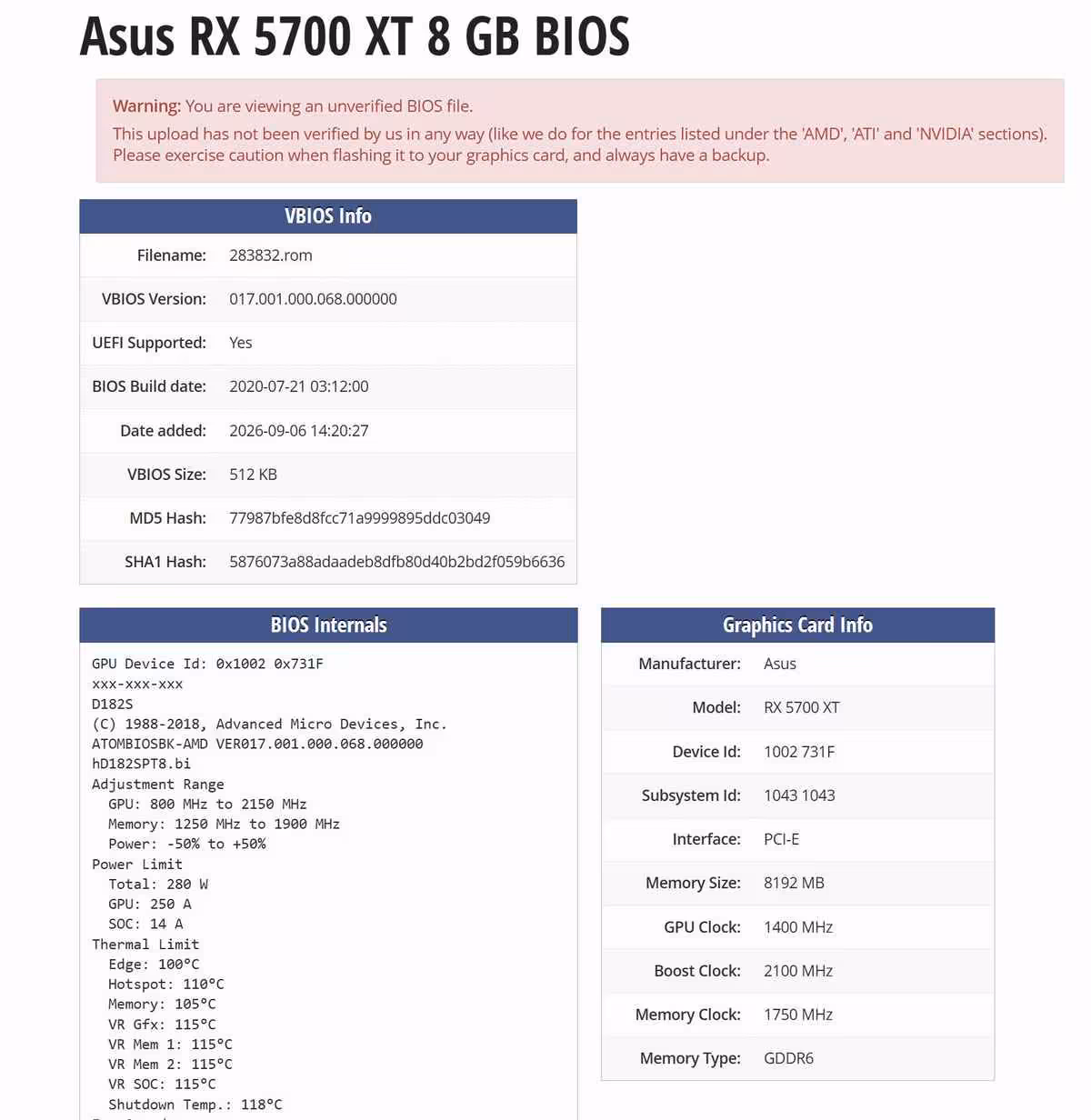

Un VBIOS confirme les 2 100 MHz
Le VBIOS du prototype a depuis été téléversé dans la base de données de TechPowerUp. Il confirme une fréquence maximale de 2 100 MHz, contre 2 010 MHz en boost pour la ROG Strix RX 5700 XT, ainsi qu’une limite de puissance déverrouillée à 280 W.
Cette valeur serait la plus élevée observée sur une RX 5700 XT. ASUS cherchait manifestement à exploiter Navi 10 au-delà des réglages habituels, avec un PCB, une alimentation et un refroidissement conçus autour de cette contrainte.
La carte illustre une période où les modèles haut de gamme personnalisés misaient encore largement sur la marge électrique et thermique pour se différencier. Le gain de 90 MHz face à la Strix restait modeste au regard des 280 W autorisés, mais ce prototype aurait constitué une véritable vitrine d’ingénierie pour la génération RDNA.
Source : Wccftech
