Emballage
Sur le premier côté de l’emballage, Thermaltake nous montre la belle Toughpower GF3 de trois quarts. Nous apercevons un top agrémenté de nombreux trous pour l’aération, un côté recouvert d’une large étiquette ainsi qu’un autre côté intégrant l’ensemble des connecteurs.
L’alimentation est encadrée de nombreuses informations. Thermaltake met en avant cinq caractéristiques :
- Présence d’un connecteur 16 pins PCIe Gen5 ready,
- Compatibilité ATX 3.0,
- Technologie Smart Zero Fan (0 dB en dessous de 30% d’utilisation),
- Condensateurs 100% japonais,
- Garantie de 10 ans.
L’autre grande face de l’emballage revient sur ces caractéristiques en les détaillant un peu plus grâce à quatre graphiques (80 Plus Gold, Smart Zero Fan, bruit d’ondulation, régulation du voltage). Nous avons également le détail des câbles fournis avec l’alimentation. Un tableau est présent pour indiquer les caractéristiques de sortie. Les logos et codes barre obligatoires sont aussi là.
Les petits côtés reprennent la marque, son logo et le nom de l’alimentation. Sur un côté, Thermaltake dévoile le bouton permettant l’activation du Smart Zero Fan et de l’autre le connecteur PCIe Gen 5 12+4 broches, le 12VHPWR.
Déballage

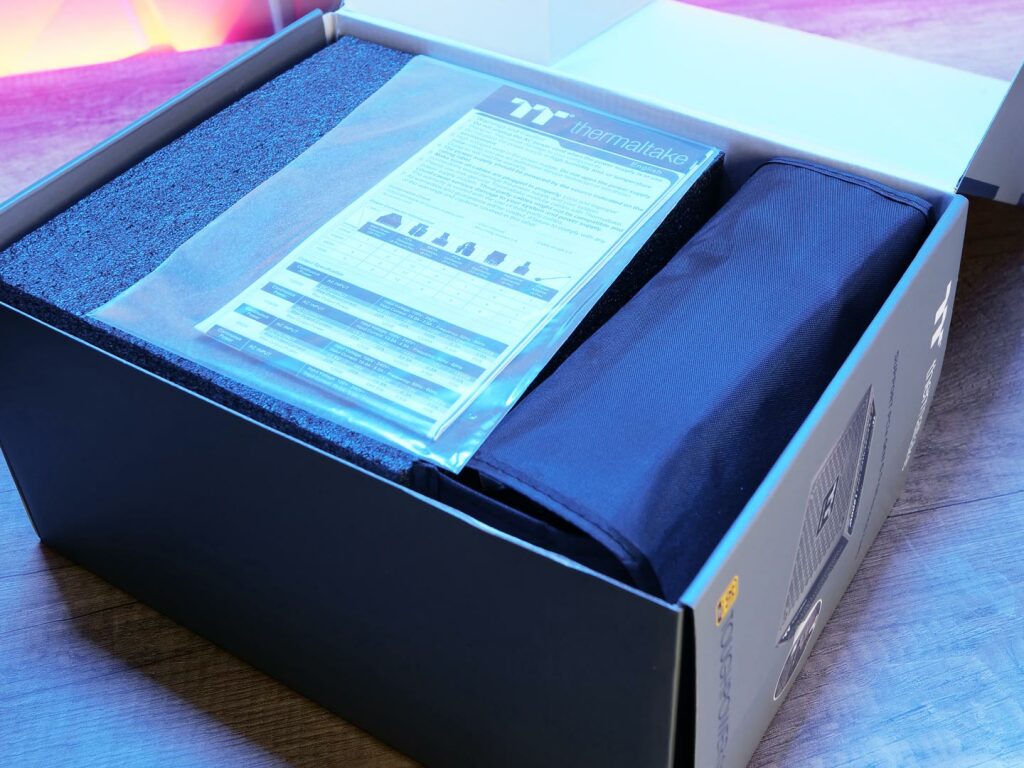

En ouvrant la boite de la Thermaltake Toughpower GF3 1200W, nous avons un sachet zip enfermant deux dépliants.

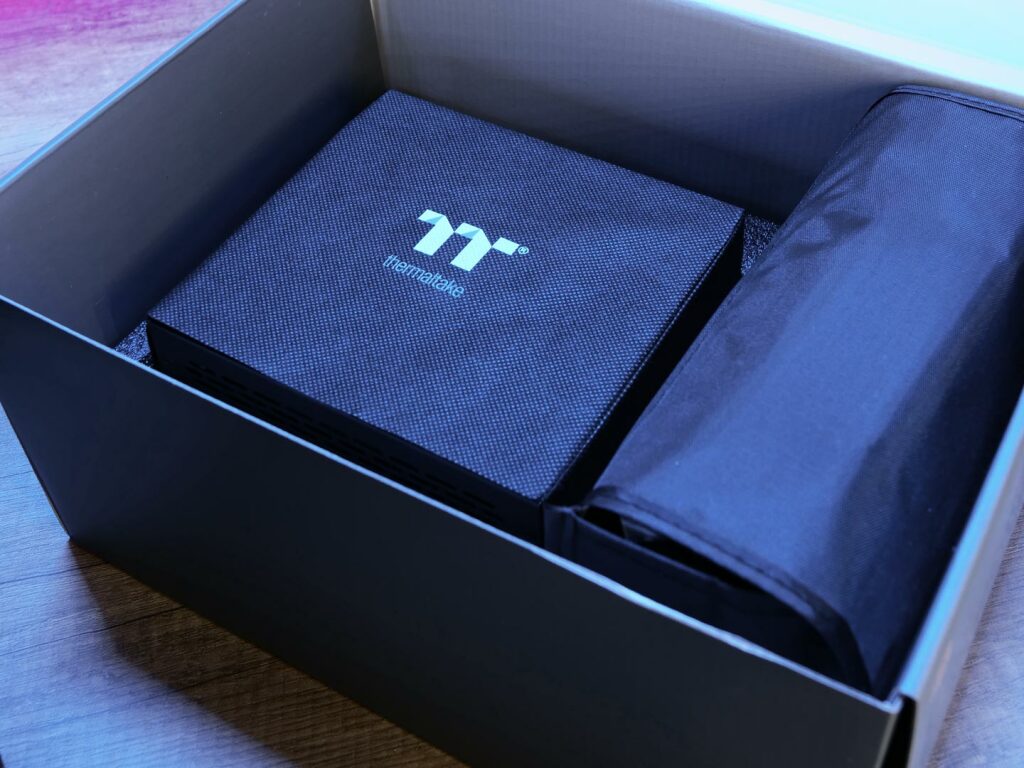

Une fois ce sachet enlevé, nous avons l’alimentation recouverte d’une mousse protectrice. Elle est en plus protégée par un sac en tissu. Nous avons également une pochette renfermant l’ensemble des câbles.
Contenu

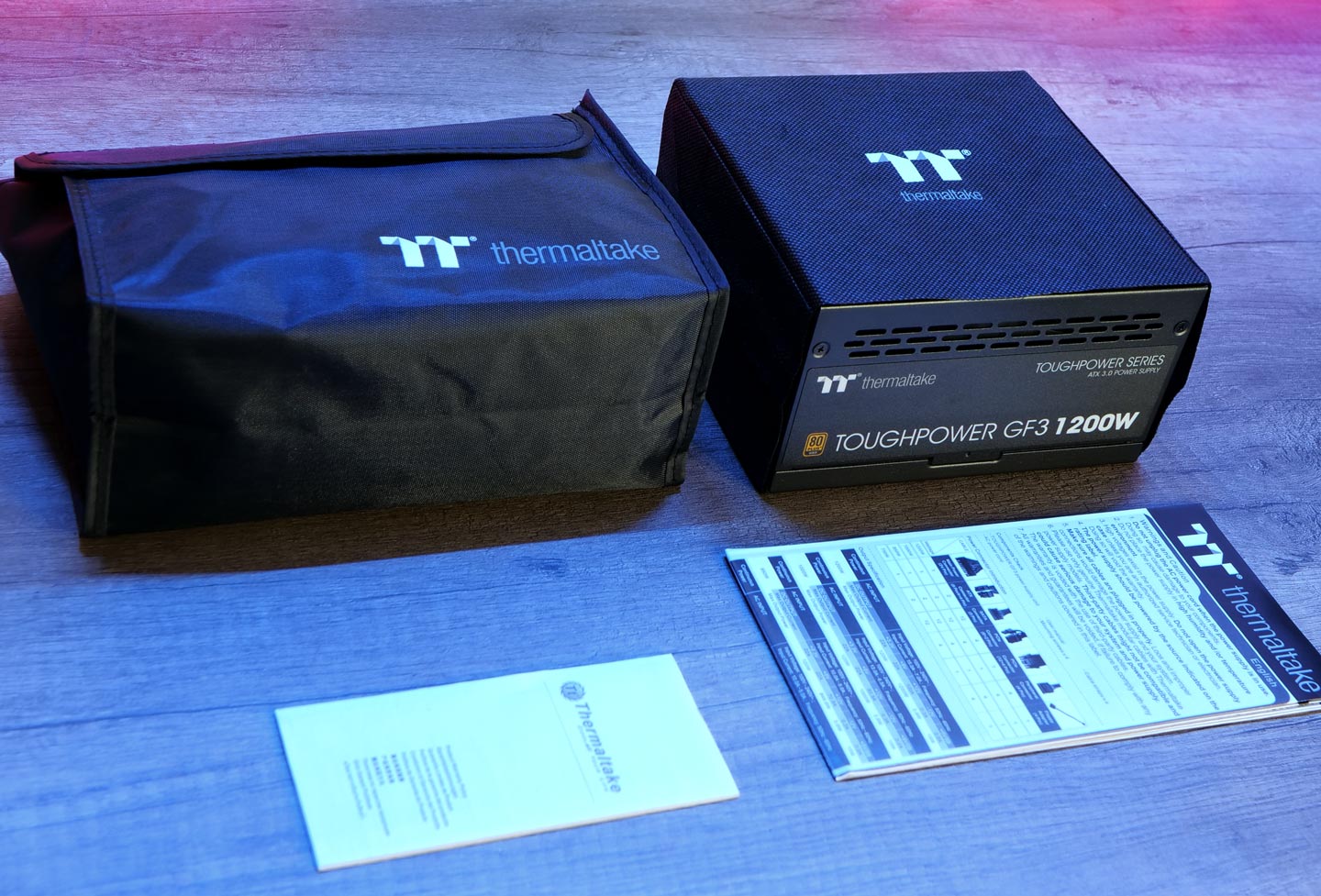

Voici donc la Thermaltake Toughpower GF3 1200W. Elle n’est étonnamment pas recouverte totalement du sac protecteur (un des côtés se retrouve non protégé). Les deux emballages (alimentation et câbles) arborent le logo et le nom de la marque. Les deux livrets sont là. Le premier informe sur la garantie du produit, le deuxième nous donne de nombreuses caractéristiques (type de câbles, spécifications de sortie, instruction d’installation, voltage et protection, etc.).
Câbles

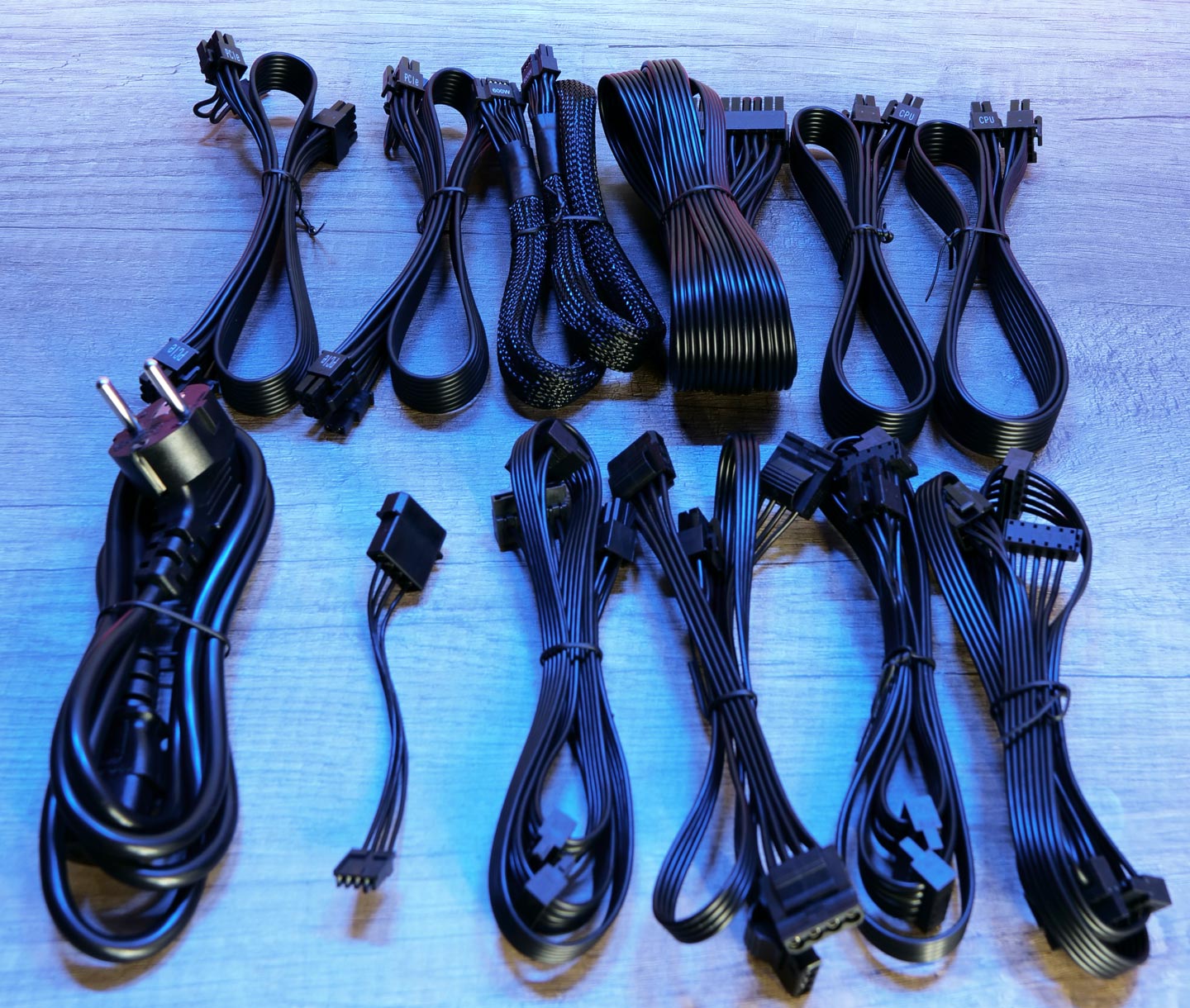

Nous l’avons dit, la Thermaltake Toughpower GF3 1200W est entièrement modulaire. Les câbles sont plats et gainés (excepté le PCIe Gen 5 12+4 broches qui est tressé). Nous avons en tout 12 câbles avec des diamètres allant de 16 à 24 AWG. A noter qu’AWG est une mesure étagée de diamètre d’un cylindre.
Cette unité de mesure a commencé à être utilisée au milieu du 19ème siècle principalement en Amérique du nord (USA et Canada). Même si c’est paradoxal, plus la valeur d’AWG est petite plus le diamètre est important.
| AWG | DIAMÈTRE EN MM | SECTION EN MM² |
| 16 | 1.29 | 1.31 |
| 18 | 01.02 | 0.823 |
| 20 | 0.812 | 0.518 |
| 22 | 0.644 | 0.326 |
| 24 | 0.511 | 0.205 |
Nous avons :
- Le connecteur d’alimentation principale 24 pins de 600 mm : 16AWG
- Deux câbles avec un connecteur CPU ( 1x 8-pin et 1 x 4+4 pins) de 700 mm : 16AWG
- Deux câbles comprenant deux connecteurs PCIe 6+2 pins de 500 mm + 150 mm : 16-18AWG
- Trois câbles comprenant chacun quatre connecteurs Sata de 500 mm + 150 mm + 150 mm + 150 mm : 18AWG
- Un câble à quatre connecteurs Molex de 500 mm + 150 mm + 150 mm + 150 mm : 18AWG
- Un câble pour lecteur de disquette de 100 mm : 22AWG
- Le câble d’alimentation principale : 18AWG

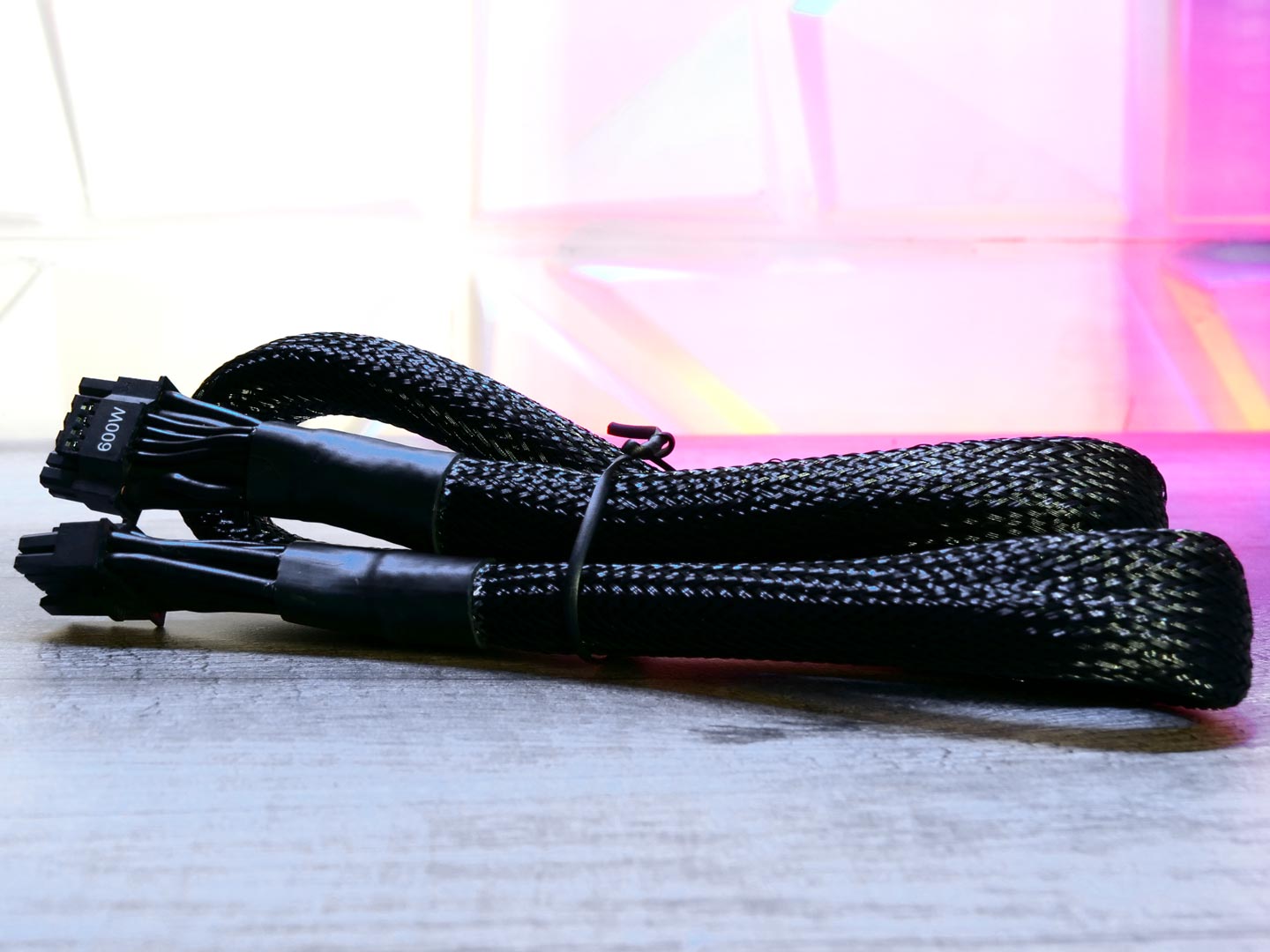

Et nous avons également le câble PCIe Gen 5 12+4 broches, le 12VHPWR. Il va pouvoir fournir 600W aux cartes graphiques PCIe Gen 5.0. Il est constitué de fils de 16 & 24 AWG.
