Un simple adaptateur transforme un slot x16 en GPU low-profile + stockage NVMe additionnel. Résultat direct : deux M.2 en plus sans consommer un seul emplacement PCIe supplémentaire.
Riser low-profile avec M.2 : PCIe bifurcation en pratique

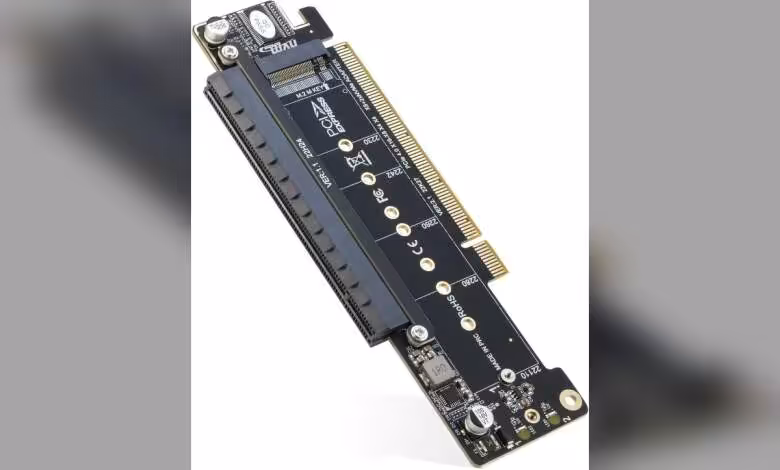

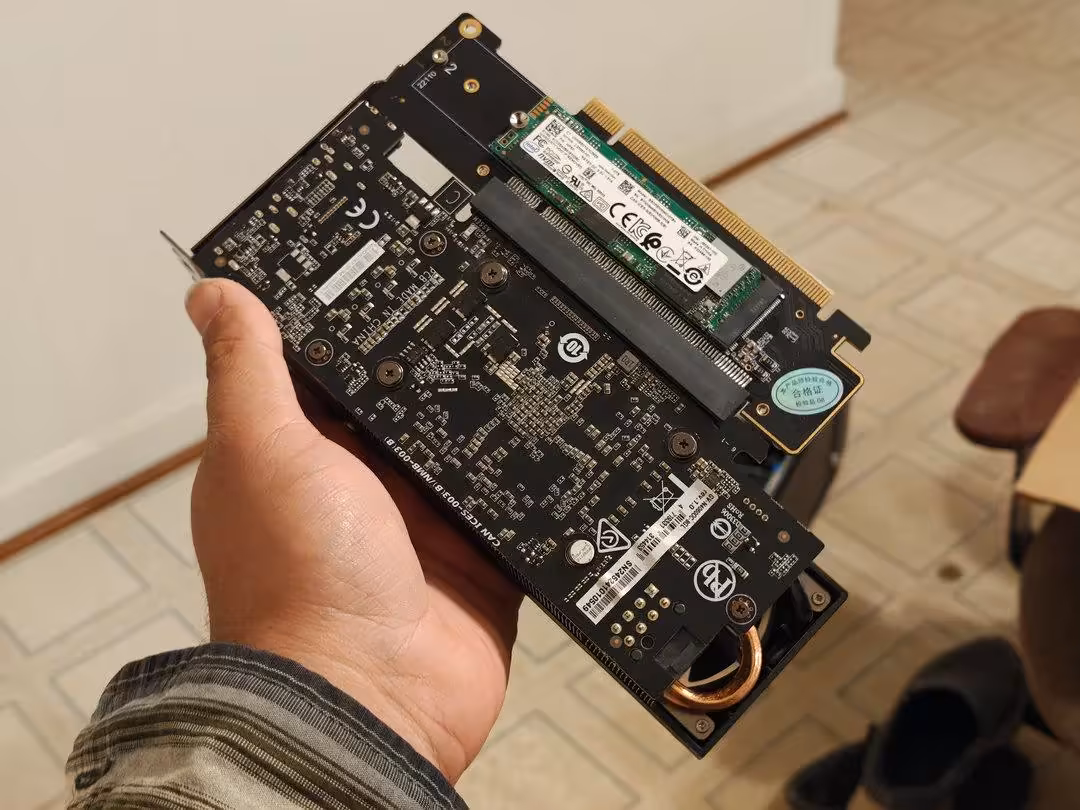

Repéré chez homelab par le Redditor “thepromiseman”, ce riser convertit une carte PCIe demi-hauteur en pleine hauteur et réaffecte des lignes inutilisées à deux logements M.2 NVMe. Le montage cible les configs mini-ITX, NAS et home servers où chaque slot compte.

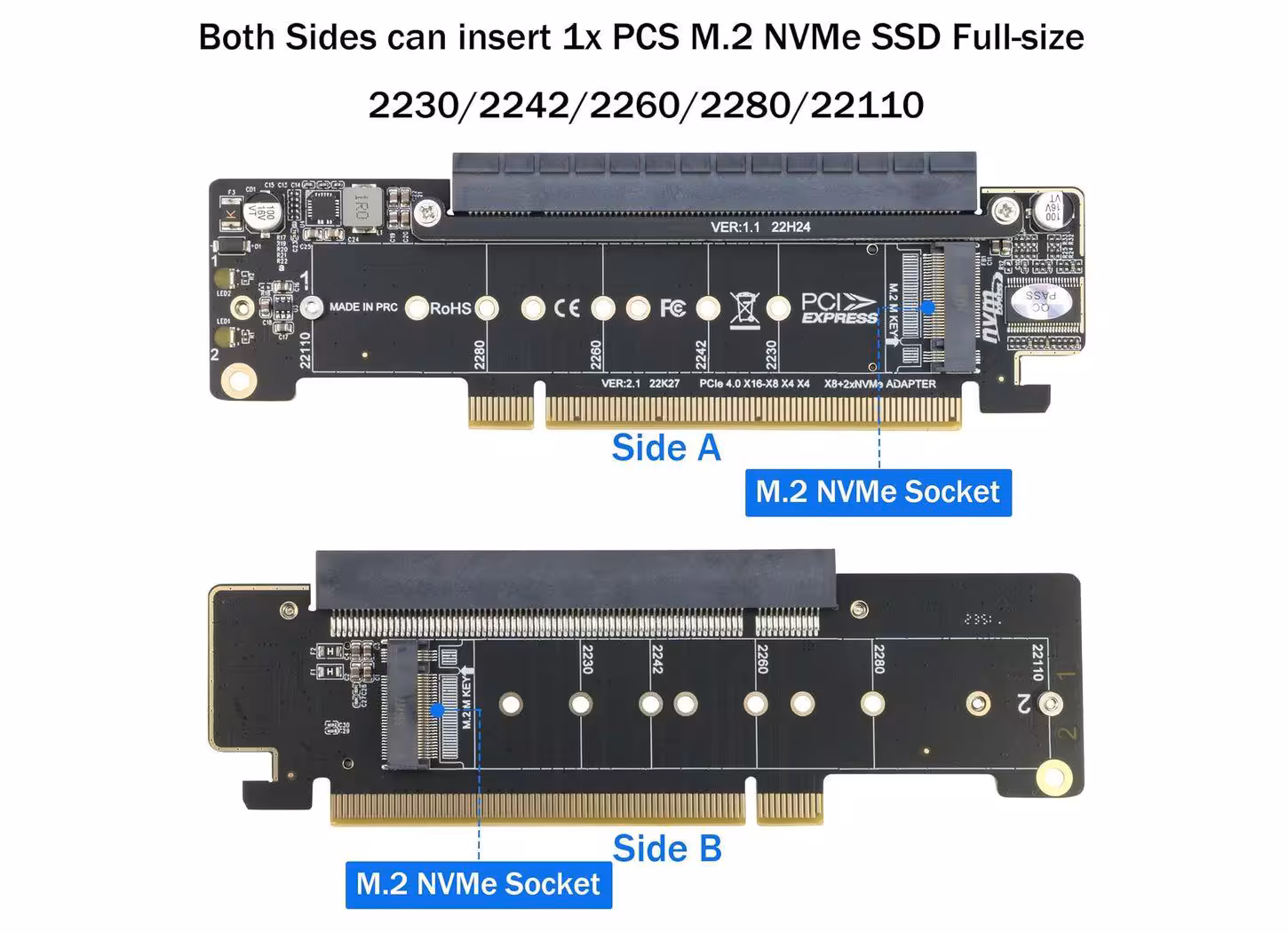

La carte s’appuie sur la bifurcation PCIe : un x16 peut être scindé en x8 + x4 + x4, ou variantes selon la plateforme. Une portion de la bande passante va au GPU (ou NIC), le reste alimente les deux M.2. Sans support de bifurcation côté CPU et carte mère, l’adaptateur ne fonctionne pas correctement.
Compatibilité, usages et alternatives

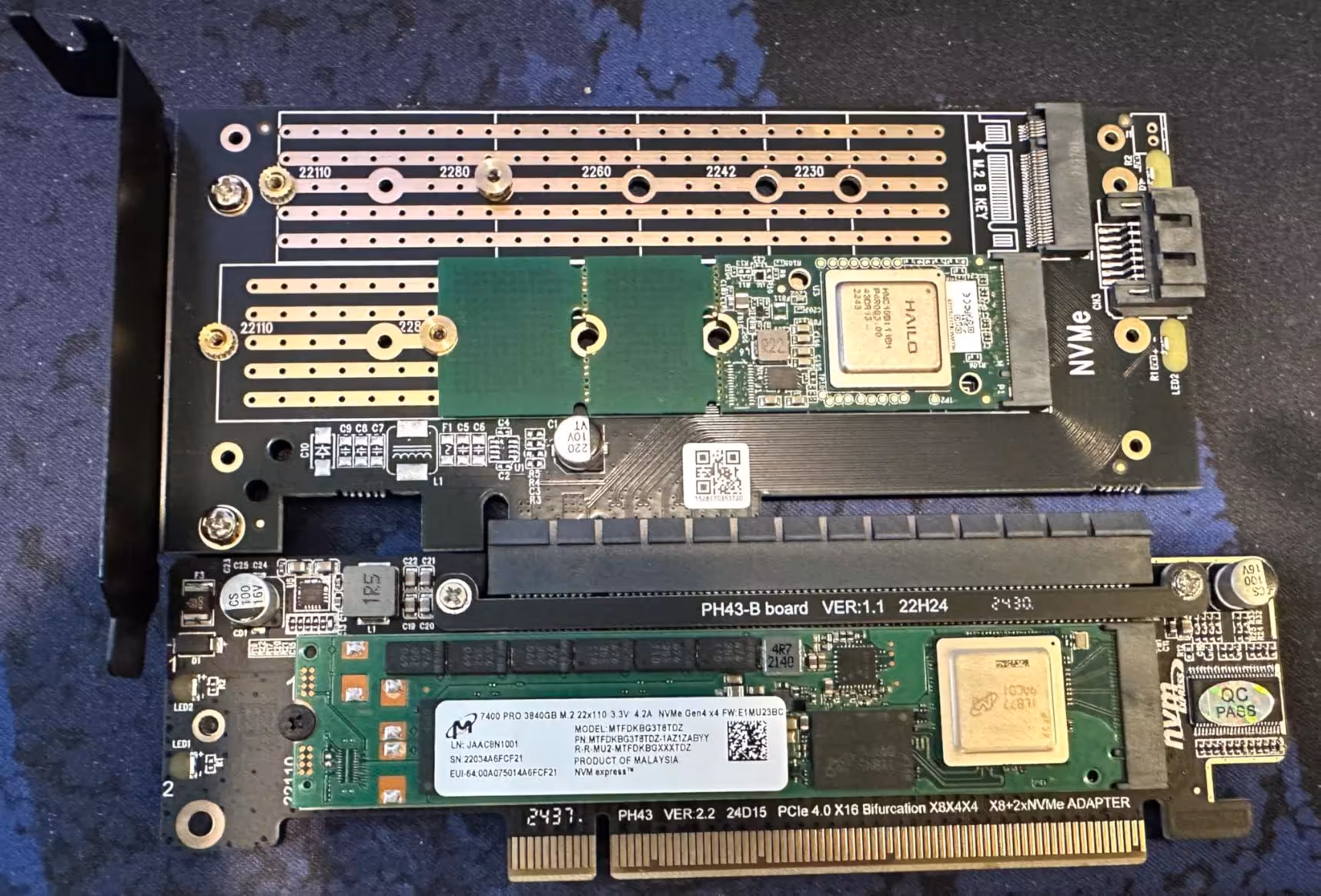

Le principe rappelle des cartes graphiques avec M.2 intégrés, comme les ASUS DUAL SSD. Des retours Amazon montrent même deux adaptateurs similaires partageant un unique x16, pour un total de quatre M.2 au prix d’un x8 effectif par paire. À ce stade, un quad-adapter dédié est souvent plus rationnel, mais l’exemple illustre bien la flexibilité du dispositif.

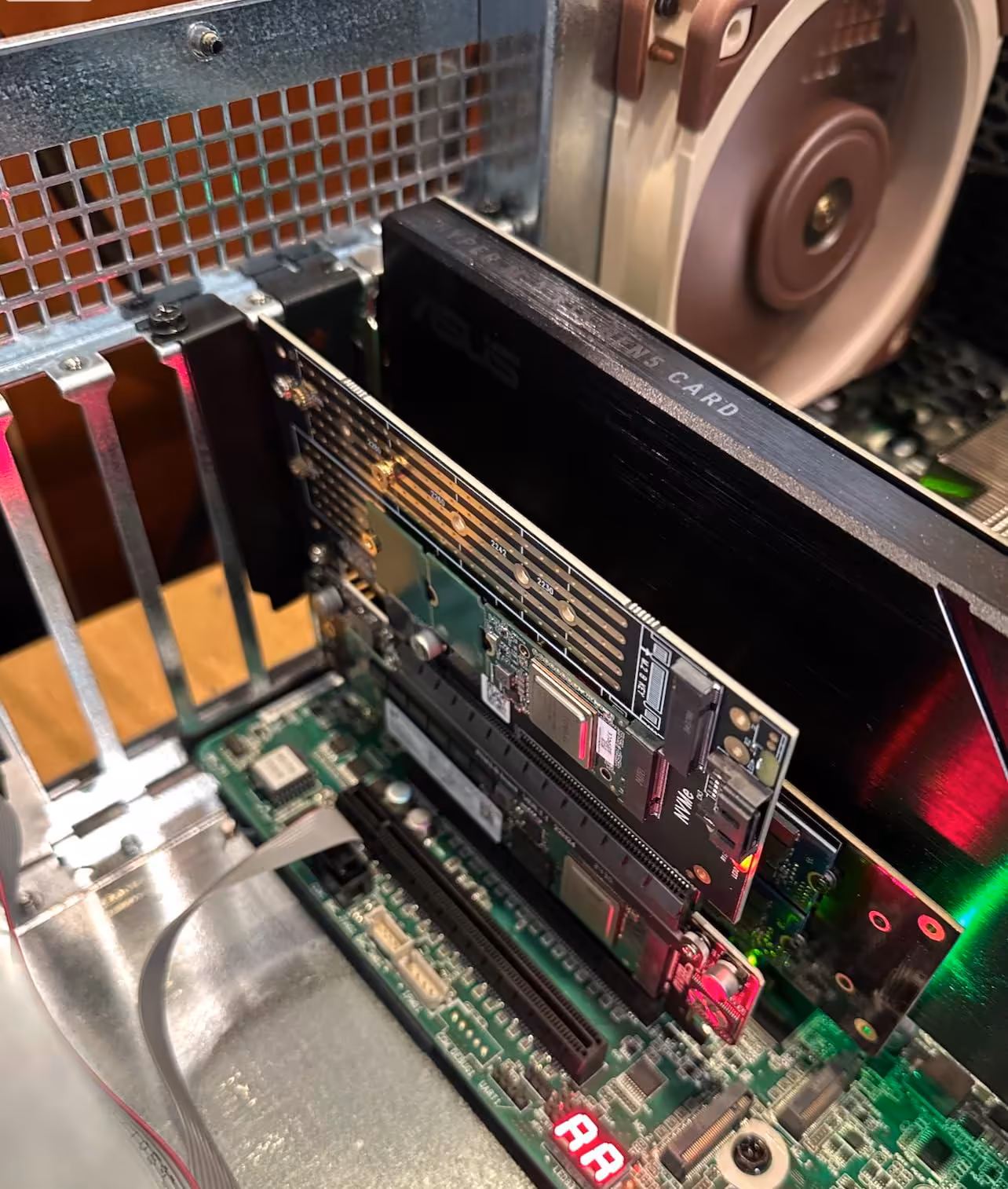

Dans un châssis compact, on peut loger un GPU low-profile ou une carte réseau et gagner deux SSD NVMe sans occuper d’autres slots. Plusieurs utilisateurs rapportent des déploiements en NAS ou virtualisation pour étendre la capacité NVMe en gardant une carte d’extension essentielle.
Ce type d’adaptateur vise une niche claire : maximiser l’IO dans un slot unique. La contrainte clé reste la bifurcation côté plateforme, avec des comportements qui varient selon les BIOS et chipsets. Là où elle est disponible, c’est une option propre et économique pour densifier le stockage NVMe sans impacter la carte d’extension principale.
