Le connecteur 16 broches continue d’imposer ses propres garde-fous. Après les câbles renforcés, les adaptateurs avec capteurs et les systèmes de détection thermique, la surveillance migre désormais directement dans l’alimentation. Cooler Master commence à intégrer cette logique sur sa gamme MWE Gold V4, avec une protection native du connecteur 12V-2×6 côté bloc.
GPU Shield directement dans l’alimentation
D’après des informations repérées en Chine par le créateur de contenu JustBuy, puis relayées par Uniko’s Hardware et VideoCardz, la série MWE Gold V4 intègre nativement le GPU Shield via le connecteur 12V-2×6 présent sur l’alimentation. La gamme est déjà affichée en précommande sur le marché chinois, avec plusieurs puissances prévues. Pour rappel, cette technologie ne sort pas de nulle part : Cooler Master l’avait déjà présentée au CES 2026, où nous l’avions également repérée.
Le modèle 850 W est listé à 659 RMB, soit environ 97 dollars ou 82 euros en conversion directe, hors taxes, frais d’importation et éventuel ajustement tarifaire européen. Une version 1000 W apparaît également, et Cooler Master associe à cette série une compatibilité ATX 3.1 ainsi qu’une garantie de 10 ans.
L’intérêt de cette approche est de déplacer une partie de la surveillance directement dans le bloc d’alimentation. Le principe n’est pas totalement nouveau, puisque plusieurs marques travaillent déjà sur des câbles ou des adaptateurs capables de détecter une anomalie au niveau du 12VHPWR ou du 12V-2×6. Ici, Cooler Master rend le dispositif plus visible sur un produit retail, en l’intégrant directement au connecteur GPU de l’alimentation.
Le constructeur préparerait aussi un câble 16 broches dédié au GPU Shield. Cette précision a son importance, car ce type de protection dépend autant de l’électronique de surveillance que de la manière dont le courant est réparti entre les différentes voies du câble. L’objectif n’est donc pas seulement de fournir de la puissance au GPU, mais aussi de surveiller les conditions dans lesquelles cette puissance transite.
Une surveillance active du courant sur le 12V-2×6
Dans la démonstration publiée par JustBuy, Cooler Master utilise un câble de simulation pour reproduire différents défauts de charge. Le système surveille la répartition du courant sur la sortie 12V-2×6, sans télémétrie logicielle : le retour d’information passe uniquement par une LED placée à côté du connecteur dédié sur l’alimentation.

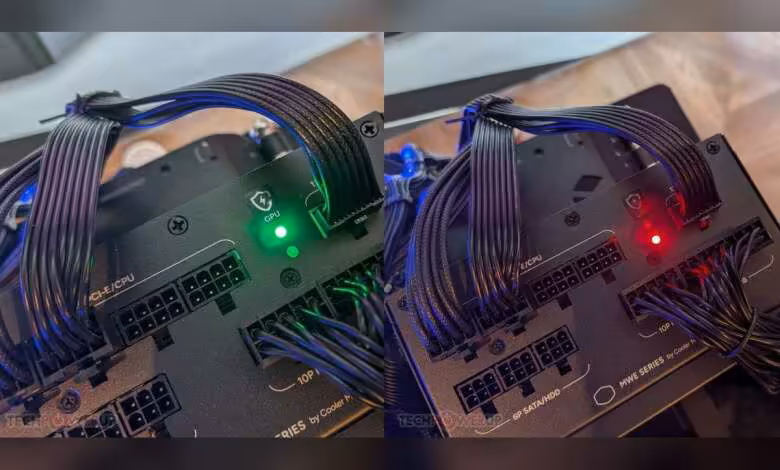

Le fonctionnement repose sur trois états. Tant que le courant reste dans une plage normale, la LED reste verte. Lorsqu’un déséquilibre est détecté avec un courant supérieur à environ 9,2 à 9,3 A sur une voie surveillée, la LED clignote en rouge pour signaler une anomalie. Si le courant atteint environ 15 A sur une voie, la LED passe au rouge fixe et l’alimentation coupe la sortie 12V-2×6, ce qui peut entraîner une perte immédiate d’affichage côté utilisateur.
Ce point a été confirmé par le test chinois d’Expreview sur la Cooler Master MWE Series 1000 V4. Le média a relevé la présence de résistances de mesure placées derrière le connecteur 16 broches, ce qui confirme que la surveillance du courant est bien intégrée au niveau de l’alimentation. Le bloc ne se contente donc pas d’un simple voyant décoratif : il dispose d’un circuit dédié capable d’identifier une charge anormale sur la sortie GPU.
Une alimentation Gold ATX 3.1 plutôt solide
Le test d’Expreview permet aussi de mieux situer cette MWE Gold V4 au-delà de son argument de sécurité. La version 1000 W repose sur un rail unique +12 V capable de fournir 83,3 A, soit quasiment toute la puissance nominale du bloc. L’architecture interne suit une conception moderne avec PFC actif, demi-pont LLC, redressement synchrone et conversion DC-DC pour les rails secondaires.
Le bloc testé adopte un format compact de 140 mm de profondeur, ce qui facilite son intégration dans de nombreux boîtiers. La connectique comprend notamment un câble ATX 24 broches, deux câbles CPU 4+4 broches, trois câbles PCIe 6+2 broches natifs, un câble 12V-2×6, ainsi que des faisceaux SATA et Molex. Tous les câbles modulaires sont plats, un choix pratique pour le routage dans un grand boîtier, mais parfois un peu plus contraignant dans les espaces compacts.
Sur le plan électrique, les résultats sont cohérents avec une bonne alimentation Gold. Expreview mesure un rendement moyen de 90,43 % en 115 V et de 92,24 % en 230 V, avec un pic autour de 93,6 % en 230 V. Le bloc valide également les exigences de charge dynamique liées à l’ATX 3.x, y compris les pics transitoires importants sur la sortie GPU.
La stabilité des tensions est également bien maîtrisée, avec une régulation inférieure à 1 % sur les principales sorties et une dérive globale maintenue dans une plage inférieure à 3 %. L’ondulation reste très basse à pleine charge, avec notamment 15,6 mV sur le +12 V, 7,7 mV sur le +5 V et 14,0 mV sur le +3,3 V. Ces valeurs restent très largement sous les limites ATX.
Un vrai compromis sur le bruit
La MWE Gold V4 ne semble toutefois pas viser les amateurs de silence absolu. Le ventilateur de 120 mm fonctionne en mode semi-passif, avec un déclenchement autour de 300 W. Selon les mesures d’Expreview, il démarre autour de 900 tr/min pour environ 30 dB, puis monte progressivement avec la charge.
À 800 W, la vitesse atteint environ 1730 tr/min pour 49,5 dB. À pleine charge, le ventilateur grimpe autour de 2065 tr/min, avec un niveau sonore mesuré à 54,3 dB. Cela reste acceptable pour une alimentation de 1000 W fortement sollicitée, mais ce n’est clairement pas son point fort. Dans une configuration très haut de gamme, le GPU Shield sera donc accompagné d’un compromis acoustique à forte charge.
Une limite pratique : l’alerte reste peu visible
Le point faible du GPU Shield reste son mode d’alerte. La LED placée près du connecteur 12V-2×6 peut être utile lors du montage, du diagnostic ou d’un test sur banc ouvert, mais elle devient beaucoup moins exploitable une fois l’alimentation installée dans un boîtier fermé. Aucune alerte sonore ni remontée logicielle n’est mentionnée à ce stade.
En pratique, un joueur peut donc se retrouver face à une coupure d’affichage sans comprendre immédiatement que le problème vient d’un déséquilibre de courant sur la sortie 12V-2×6. La protection reste pertinente, puisqu’elle peut éviter qu’une situation anormale se prolonge, mais son intérêt pour l’utilisateur final dépendra beaucoup de la visibilité du bloc, du boîtier utilisé et de la documentation fournie par Cooler Master.
Il faut aussi rappeler que ce type de système ne remplace pas les bonnes pratiques de montage. Un connecteur 12V-2×6 doit rester correctement inséré, sans contrainte mécanique excessive, avec un rayon de courbure raisonnable et un câble adapté à la puissance demandée par la carte graphique. Le GPU Shield ajoute une couche de surveillance, mais il ne transforme pas le 16 broches en connecteur infaillible.
Une réponse de plus au dossier du 12V-2×6
Cooler Master avait déjà montré le GPU Shield au CES 2026 comme un système de retour sur la bonne insertion du connecteur et de surveillance du comportement électrique. Cette mise en vente le place face à d’autres approches déjà connues : MSI GPU Safeguard+, le prototype Cybenetics Anti-Melt, le Seasonic 12V-2×6 Ti Smart Power Cable et le câble Corsair ThermalProtect que nous avons testé récemment.
Les stratégies varient selon les marques. Certaines misent sur la détection d’un déséquilibre de courant, d’autres sur le contrôle thermique, l’alerte sonore, la coupure de sécurité ou une combinaison de plusieurs mécanismes. Le choix de Cooler Master privilégie ici la mesure du courant côté alimentation, avec une réaction directe du bloc en cas de seuil critique atteint.
Le plus intéressant est peut-être ailleurs : ces ajouts montrent que la surveillance du 12V-2×6 devient un argument produit à part entière. Après les problèmes associés aux premières implémentations du 12VHPWR, les fabricants cherchent désormais à rassurer les utilisateurs de cartes graphiques haut de gamme avec des dispositifs visibles, mesurables et facilement compréhensibles.
La Cooler Master MWE Gold V4 n’est donc pas seulement une alimentation Gold ATX 3.1 de plus. Ses performances électriques semblent solides pour le segment, mais sa vraie différenciation vient de cette protection active du connecteur GPU. Elle ne résout pas à elle seule toutes les limites mécaniques du 16 broches, mais elle confirme une tendance nette : la sécurité du 12V-2×6 devient désormais un terrain de différenciation entre les alimentations.
Source : VideoCardz, EXPreview
