Trois écrans indépendants et deux liens Ethernet à 2,5 Gb/s tiennent ici sur une carte de seulement 148 × 102 mm. Cette concentration d’interfaces destine la plateforme aux terminaux industriels, aux kiosques et au traitement local des données.
Biostar BIWCL-PAT : Wildcat Lake dans un format réduit

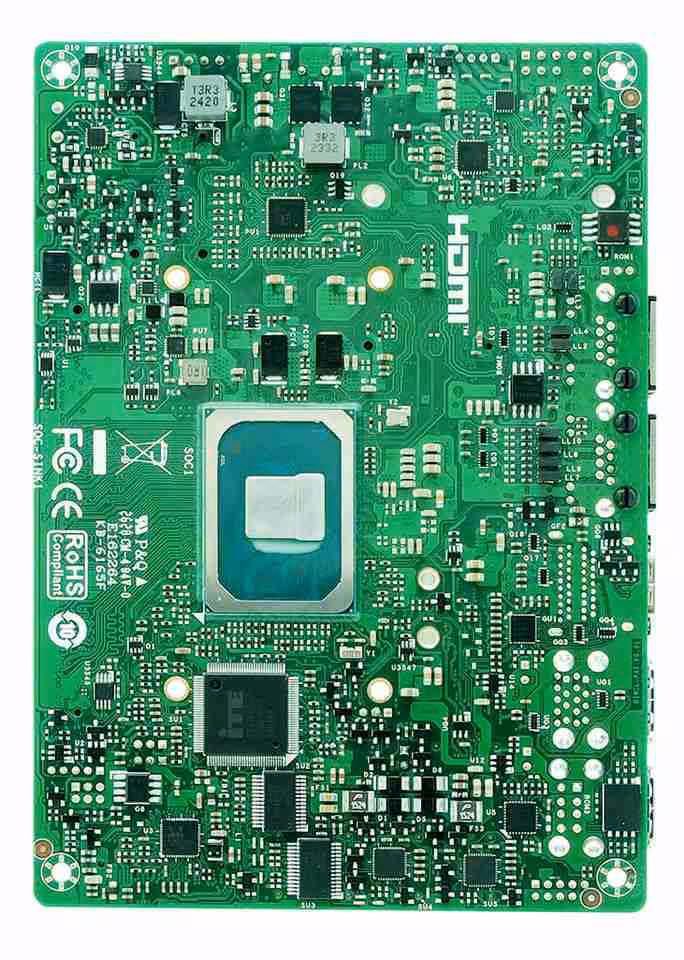

La carte repose sur les processeurs Intel Core Series 3, nom de code Wildcat Lake, avec des configurations allant du Core 3 au Core 7. Son unique emplacement SO-DIMM accepte jusqu’à 64 Go de DDR5-6400, une capacité adaptée au multitâche et au traitement de données en périphérie du réseau.
Biostar vise les intégrateurs de systèmes actifs dans l’automatisation industrielle, l’AIoT et l’edge computing. Les interfaces homme-machine, les points de vente et les bornes en libre-service figurent également parmi les usages ciblés.
Trois affichages indépendants, jusqu’en 4K à 60 Hz
Les sorties LVDS, HDMI et DisplayPort peuvent piloter simultanément trois écrans avec des contenus distincts. Le HDMI 2.1 et le DisplayPort 1.4 atteignent chacun une définition 4K à 60 Hz, tandis que le LVDS prend en charge les dalles intégrées jusqu’en 1 920 × 1 200 pixels.
Un opérateur peut ainsi séparer l’interface de contrôle, l’état des équipements et les données d’exploitation. Dans un terminal de vente ou une borne, la même carte peut alimenter un écran opérateur et un affichage destiné au client.
Trois emplacements M.2 et deux contrôleurs Intel 2,5 GbE
Le stockage passe par un emplacement M.2 Key-M compatible avec les SSD NVMe 2242 et 2280 en PCIe 4.0 x2. Deux autres connecteurs sont réservés aux communications : un M.2 Key-B pour les modules 4G ou 5G 3042/3052 en PCIe 4.0 x1 et USB 3.2, ainsi qu’un M.2 Key-E 2230 pour le Wi-Fi et le Bluetooth.
Le logement Key-B est complété par un emplacement SIM directement intégré. Cette organisation permet d’ajuster séparément le stockage, la liaison cellulaire et le réseau sans fil selon les contraintes de chaque déploiement.
La connectivité filaire repose sur deux ports 2,5 GbE pilotés par des contrôleurs Intel I226-LM et I226-V. Les intégrateurs peuvent dissocier le réseau des équipements locaux de la liaison montante vers l’infrastructure, tout en conservant la 4G, la 5G ou le Wi-Fi comme solutions complémentaires.
Des interfaces industrielles et une alimentation de 9 à 24 V
La connectique comprend deux ports USB 3.2 Gen 2, quatre liaisons USB 2.0, deux interfaces RS232/422/485 et deux ports RS232. Un connecteur d’entrées-sorties numériques sur 8 bits complète l’ensemble pour raccorder scanners de codes-barres, contrôleurs industriels et autres périphériques spécialisés.
Un module TPM 2.0 fournit les fonctions de sécurité matérielle. Biostar annonce la prise en charge de Windows 11 IoT Enterprise 24H2 ou version ultérieure, ainsi que d’Ubuntu 24.04.
La carte accepte une alimentation continue comprise entre 9 et 24 V et fonctionne sur une plage de température de 0 à 60 °C. Ces valeurs correspondent davantage aux environnements commerciaux et industriels contrôlés qu’aux installations exposées à des températures extrêmes.
La BIWCL-PAT privilégie clairement la densité d’intégration plutôt que l’évolutivité générale. Ses trois sorties vidéo, ses emplacements M.2 spécialisés et son double réseau Intel répondent à des systèmes compacts devant réunir affichage, traitement local et plusieurs chemins de communication sur une seule plateforme.
Source : Biostar
