[Test] MSI MAG Z890 TOMAHAWK WIFI

La nouvelle carte mère MSI MAG Z890 Tomahawk WIFI est là ! Elle s’inscrit dans la continuité de la gamme Tomahawk, reconnue pour son excellent rapport qualité-prix et ses performances solides. Cette fois, MSI propose une carte équipée du tout nouveau chipset Intel Z890, prête à accueillir les processeurs Intel Core Ultra 200S, inaugurant une nouvelle ère pour la série Core avec des avancées notables en matière de connectivité et de puissance.

Conçue pour les gamers et les utilisateurs exigeants, elle intègre des technologies de pointe telles que le PCIe 5.0 et la mémoire DDR5 Cudimm, tout en offrant une conception thermique améliorée et un étage d’alimentation robuste (16+1+1) pour des performances stables, même en overclocking.

Au-delà de sa puissance brute, cette carte se distingue par sa connectivité ultra-rapide, avec le Wi-Fi 7 et un port Ethernet 5G pour des connexions réseau fiables et rapides. Les utilisateurs peuvent également profiter de deux ports Thunderbolt 4 offrant des débits allant jusqu’à 40 Gbps, parfaits pour les créateurs de contenu et les utilisateurs avides de performances. Le design ergonomique de la série Tomahawk a été optimisé pour une installation facile, avec des fonctionnalités EZ DIY comme le Q-Release pour le montage rapide des SSD M.2.

Commercialisée à 379,99 €, cette carte mère offre un parfait équilibre entre fonctionnalités avancées, évolutivité et prix attractif, répondant aux attentes des gamers et des créateurs en quête de performances sans compromis. Découvrons-la.

Unboxing de la MAG Z890 Tomahawk Wifi

La MAG Z890 TOMAHAWK WIFI est une carte mère de milieu de gamme, et cela se reflète dans le design de sa boîte, qui est simple et compacte, mais bien soignée.

Sur la face avant, les principales caractéristiques et logos sont visibles, notamment la compatibilité avec les processeurs Intel Core Ultra 200S ainsi que des fonctionnalités comme le Wi-Fi 7 et le Thunderbolt 4. Le design est épuré, offrant une première impression sérieuse et fonctionnelle.

Au dos de la boîte, les spécifications techniques sont bien mises en avant. On retrouve des détails sur le système d’alimentation 16 Duet Rail Power, le support des connecteurs quadruples M.2, ainsi que les fonctionnalités EZ PCIe Release et EZ M.2 Shield Frozr II, facilitant l’installation des composants.

Malgré sa compacité, la boîte reflète bien le soin apporté par MSI à ce produit de milieu de gamme, en mettant en lumière ses points forts sans fioritures excessives.

MAG Z890 Tomahawk Wifi : Les Accessoires

Le bundle de la MAG Z890 TOMAHAWK WIFI est complet et fournit tous les accessoires essentiels pour une installation facile et rapide. Voici ce qui est inclus dans la boîte :

• Guide d’installation rapide : Un manuel détaillé pour vous guider à travers le montage de la carte mère et des composants, avec des instructions claires pour une installation sans tracas.
• Notice réglementaire de l’Union Européenne : Les informations légales et réglementaires pour assurer que le produit est conforme aux normes européennes.
• Flyer « Shout-Out » : Un dépliant promotionnel vous invitant à partager votre expérience avec MSI.
• 2 câbles SATA : Indispensables pour connecter vos périphériques de stockage, tels que les SSD ou HDD, à la carte mère.
• Clips EZ M.2 II : Facilite l’installation de vos SSD M.2, évitant l’usage de vis tout en assurant un maintien sécurisé.
• Outil de retrait EZ M.2 Clip II : Un petit outil pratique pour retirer les SSD M.2 facilement sans risquer d’endommager les composants.
• Clé USB MSI : Fournit les pilotes essentiels et les logiciels nécessaires pour la carte mère, directement à partir d’une clé USB stylisée MSI.
• Stickers pour câbles : Personnalisez vos câbles avec des stickers MSI, ce qui facilite aussi l’organisation et la gestion des câbles dans le boîtier.
• Antenne Wi-Fi EZ : Une antenne pour assurer une connexion Wi-Fi 7 performante et stable.
• Câble de connexion EZ 1-to-3 (V2) : Simplifie la gestion des connexions internes de votre boîtier pour un montage plus propre.
• Câble de panneau avant EZ : Permet une connexion rapide et intuitive des boutons et des ports du panneau avant de votre boîtier à la carte mère.

L’ensemble d’accessoires fourni avec la MAG Z890 TOMAHAWK WIFI est pensé pour offrir à l’utilisateur une expérience de montage simplifiée tout en maximisant la performance et la gestion des câbles, avec des outils EZ pratiques.

La Plateforme : Socket LGA 1851 & Chipset Z890

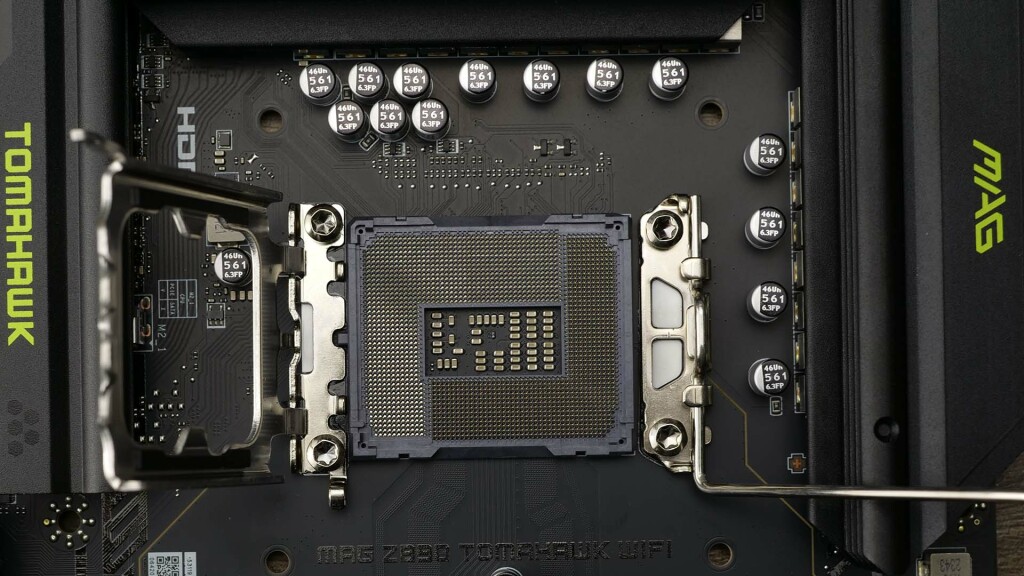

Socket LGA-1851 et mécanisme RL-ILM

Le socket LGA-1851 introduit par Intel pour les processeurs Intel Core Ultra 200S conserve la même taille de package que son prédécesseur, le LGA-1700, mais augmente la densité des broches pour accueillir de nouveaux contrôleurs et I/O.

D’ailleurs, ce socket est compatible non seulement avec la génération Arrow Lake-S, mais également avec les futures générations de processeurs, comme Panther Lake, garantissant ainsi une évolutivité.

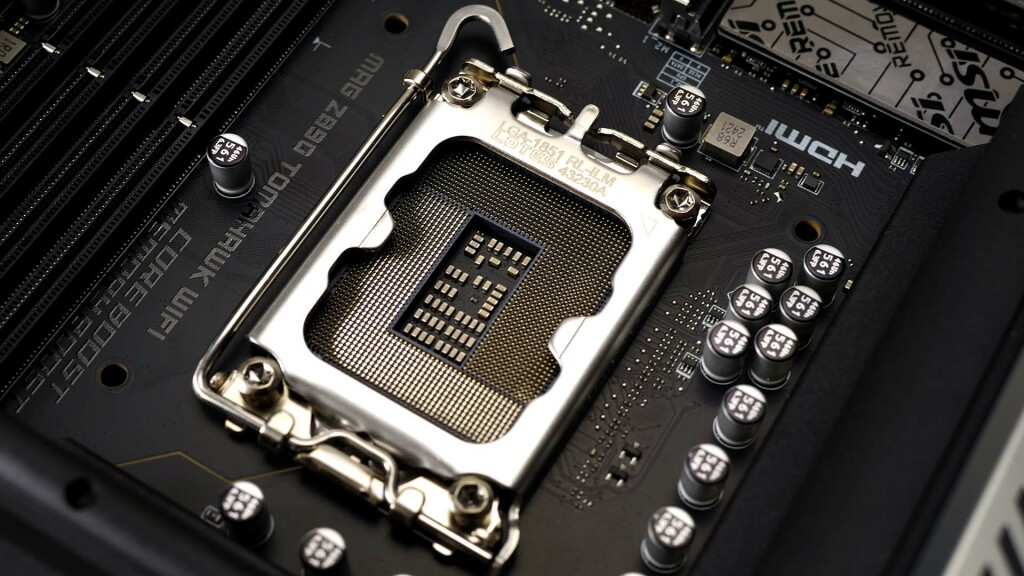

RL-ILM (Reduced Load Independent Loading Mechanism)

Le RL-ILM, bien que non inclus par défaut sur toutes les cartes mères LGA-1851, est un atout majeur de la MAG Z890 TOMAHAWK WIFI. Ce mécanisme est spécialement conçu pour améliorer la dissipation thermique en augmentant la surface de contact entre le processeur et le système de refroidissement.

Le RL-ILM permet d’appliquer une force minimale de 15 kg, ce qui améliore considérablement le transfert de chaleur.

Avec ce mécanisme, la MAG Z890 TOMAHAWK WIFI est parfaitement adaptée aux utilisateurs cherchant à maximiser les performances thermiques de leur système, en particulier lors de sessions d’overclocking.

Compatibilité des refroidisseurs

Intel assure que les processeurs Intel Core Ultra 200S restent compatibles avec les refroidisseurs LGA 1700 existants, grâce à une taille de package inchangée et une fixation identique. Les dissipateurs pour Raptor Lake sont donc utilisables, mais certains fabricants proposent déjà des solutions optimisées pour l’architecture désagrégée des Intel Core Ultra.

Ces nouveaux refroidisseurs sont adaptés à la répartition thermique spécifique des cœurs, avec des P-cores et E-cores situés dans le coin sud-ouest de la puce. Bien que les tests initiaux aient été réalisés avec un AIO de 360 mm, les systèmes optimisés pour Arrow Lake devraient offrir une meilleure gestion thermique, tout en restant compatibles avec les refroidissements actuels.

Chipset Intel Z890

Le chipset Z890 est au centre des performances de la MAG Z890 TOMAHAWK WIFI, optimisé pour les processeurs Intel Core Ultra 200S. Il prend en charge l’overclocking du processeur, de la mémoire et du BCLK, offrant une plateforme idéale pour les utilisateurs à la recherche de performances maximales.

Il supporte deux barrettes DIMM par canal, mais n’est pas compatible avec la mémoire ECC ni DDR4, autrefois compatible avec la DDR5. Pour l’extension, le Z890 gère jusqu’à 24 voies PCIe 4.0. Les connexions PCIe 5.0 pour les cartes graphiques et les SSD sont gérées par les 20 lignes PCIe 5.0 du processeur.

En termes de connectivité, il propose jusqu’à 14 ports USB, dont des USB 3.2 atteignant 20 Gb/s, ainsi que 8 ports SATA avec support RAID. Le réseau est pris en charge par le Wi-Fi 6E via le contrôleur Intel AX211, offrant une connexion rapide et fiable.

Le Z890 intègre également des technologies comme Intel VT-d, Trusted Execution Technology et Boot Guard pour renforcer la sécurité, ainsi que Smart Sound pour améliorer les performances audio.

MAG Z890 Tomahawk Wifi : Le BIOS

Le BIOS MSI Click X est une interface optimisée, succédant à la version 5, disponible depuis le lancement des cartes X870E et adoptée avec les cartes mères Intel Z890. Elle propose des fonctionnalités intuitives pour faciliter l’accès aux options de configuration avancées et optimiser les performances matérielles. Présent sur la MAG Z890 Tomahawk Wifi, il propose deux modes principaux : EZ Mode et Advanced Mode, chacun adapté à des niveaux d’expertise différents.

Interface Click BIOS X et Organisation

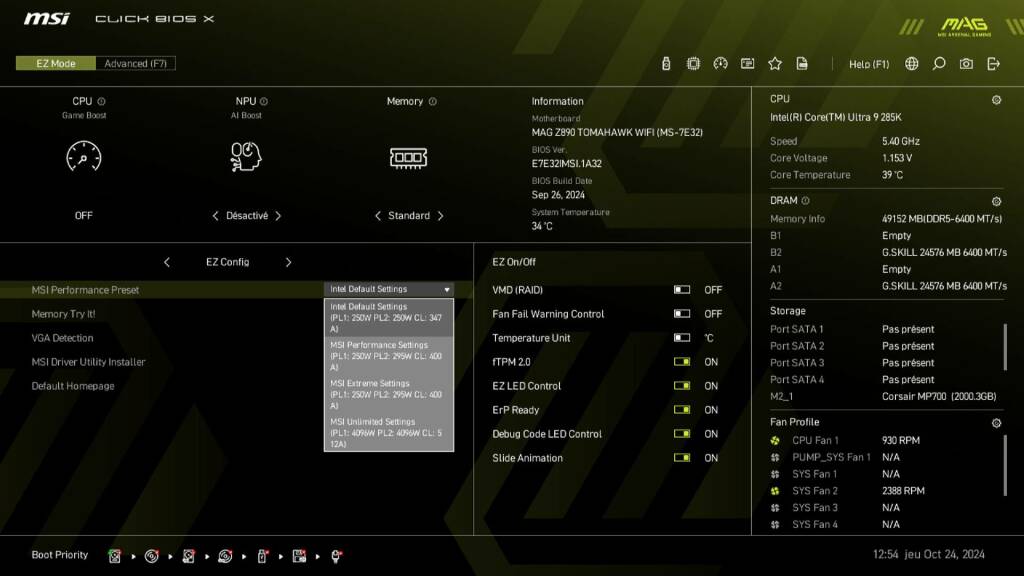

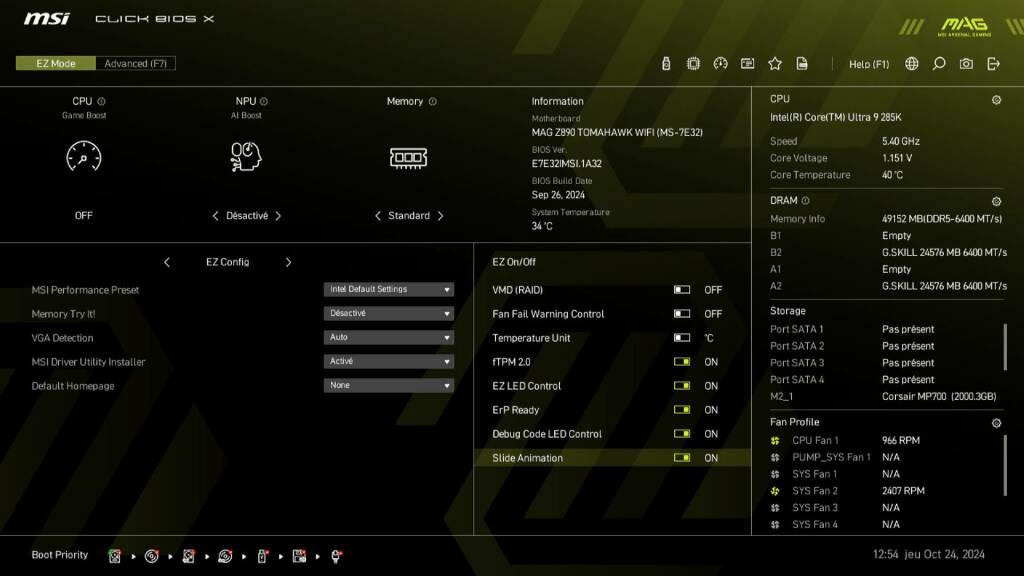

Le EZ Mode offre une vue d’ensemble des paramètres essentiels avec une interface épurée. Ce mode permet de configurer rapidement l’ordre de démarrage des disques via un simple glisser-déposer, de suivre les températures et les tensions système, et d’activer des fonctions clés comme :

L’interface du Click BIOS X se distingue par une organisation optimisée, où chaque section est clairement identifiable. Elle comprend des profils favoris, permettant aux utilisateurs de regrouper les éléments de configuration les plus utilisés, de définir leur page d’accueil, et de basculer facilement entre différentes configurations. Une fonction de capture d’écran est également intégrée pour sauvegarder les configurations ou faciliter le partage d’informations.

Réglages de Performance

Pour exploiter pleinement le potentiel du matériel, le Click BIOS X propose le MSI Performance Preset, une fonction permettant de basculer entre les paramètres d’alimentation par défaut d’Intel et ceux proposés par MSI, pour des performances supérieures.

Fonctions EZ OC Tuning

Le BIOS inclut un ensemble de fonctionnalités d’EZ OC Tuning qui permettent une optimisation rapide des performances du CPU, de la mémoire et du NPU. Ces options d’overclocking, accessibles en un clic, sont conçues pour augmenter les performances sans nécessiter de connaissances techniques approfondies. Voici quelques-unes des principales fonctionnalités :

• Memory Try It! : Propose plus de 50 profils d’overclocking de la mémoire, optimisés pour différents types de puces mémoire, facilitant ainsi la recherche d’une configuration stable et performante.
• Memory Extension Mode : Permet de régler les paramètres de la mémoire pour une performance optimale. Ce mode propose trois profils : Performance, Benchmark, et Memtest, chacun offrant des ajustements spécifiques pour améliorer la bande passante et réduire la latence.

Par ailleurs, le Game/Creation Boost et l’AI Boost apportent des optimisations spécifiques pour les jeux et les applications créatives, ainsi que des améliorations pour les tâches d’intelligence artificielle en optimisant le NPU embarqué sur les Core Ultra 200S.

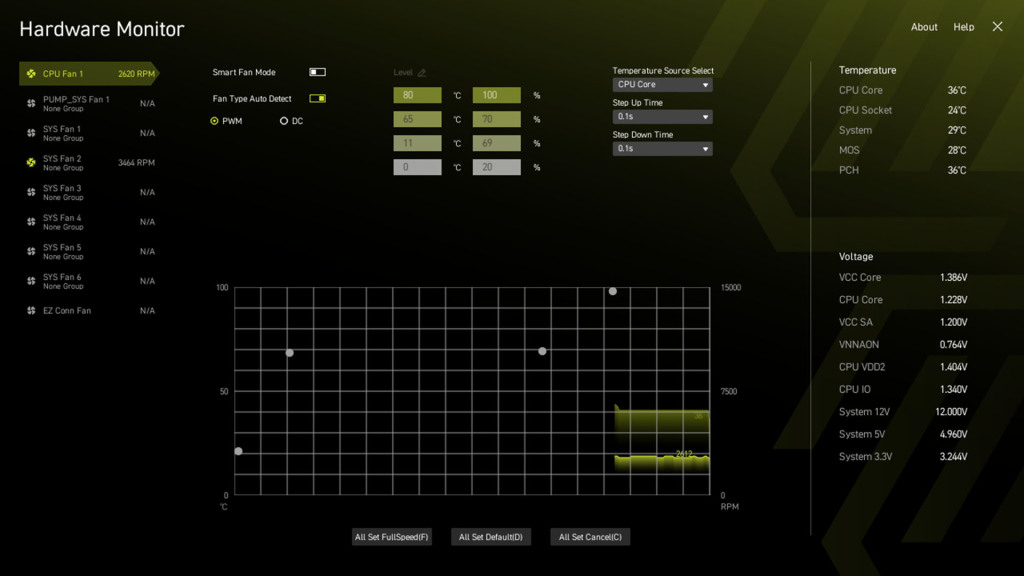

Moniteur de Ventilation

Le nouveau Hardware Monitor permet de personnaliser la courbe de ventilation en fonction des besoins thermiques de la configuration. Ce système facilite le réglage de la ventilation pour maintenir des performances stables tout en minimisant le bruit, avec la possibilité de sauvegarder différents profils de ventilation adaptés à chaque scénario d’utilisation.

Advanced Mode : Pour les utilisateurs expérimentés

Le Advanced Mode déverrouille des options plus complexes pour les utilisateurs chevronnés qui souhaitent personnaliser chaque aspect du système.

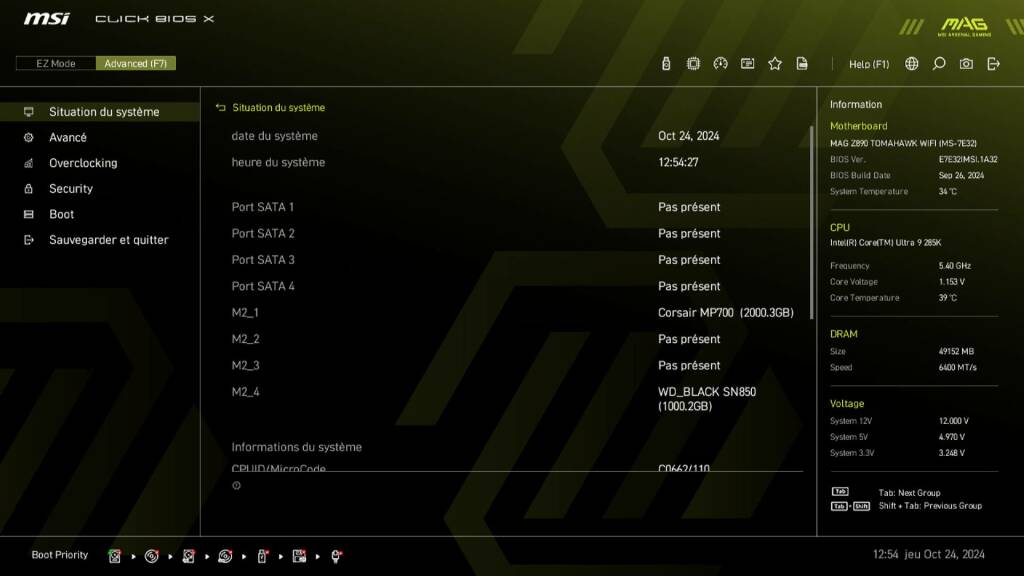

• System Status : Donne une vue d’ensemble sur l’état du système, y compris les informations sur le processeur, la mémoire et les périphériques connectés.

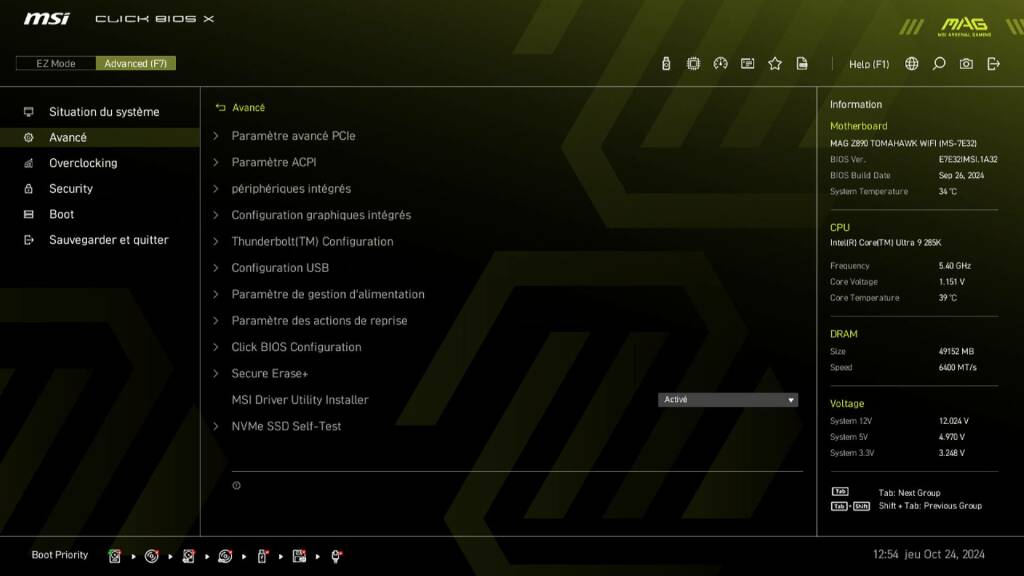

• Advanced : Permet de régler les paramètres détaillés des périphériques PCIe, de la gestion de l’alimentation, des périphériques intégrés, et d’autres composants du système. Il inclut aussi des options pour les utilisateurs qui souhaitent ajuster des éléments comme le Resize BAR, le SATA Mode ou encore l’intégration des périphériques réseau.

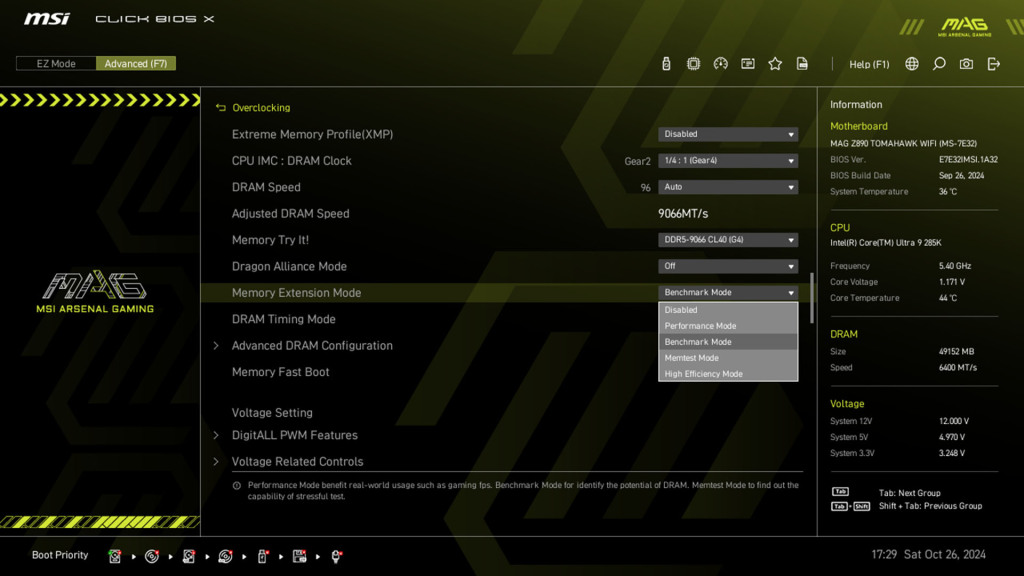

Overclocking menu

La section Overclocking est un des points forts du BIOS MSI, permettant d’ajuster précisément la fréquence et les tensions du processeur, de la mémoire et des autres composants critiques. Le BIOS propose aussi des options automatisées très pratiques.

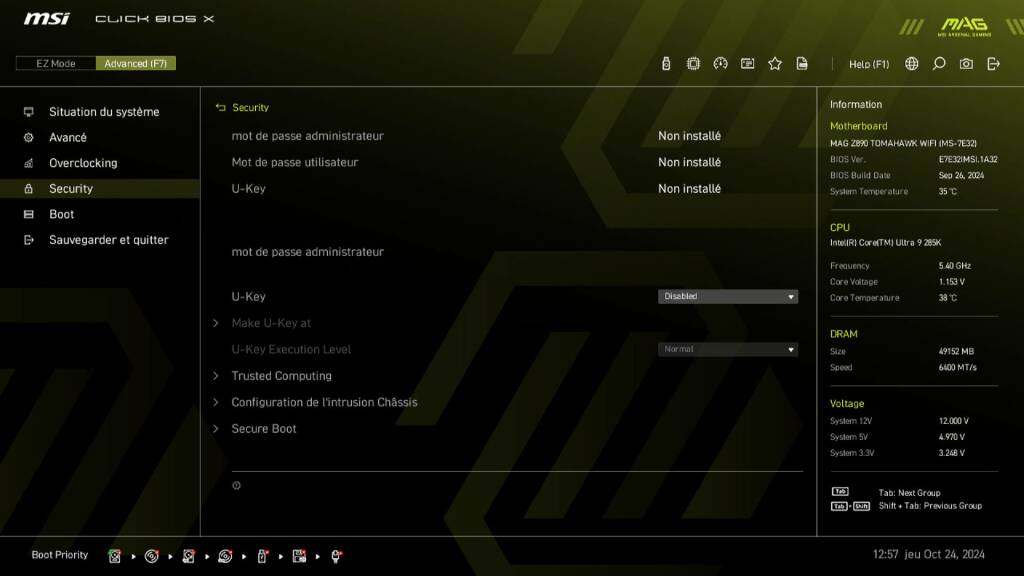

Sécurité et démarrage

Les options de sécurité, accessibles via le menu Security, permettent de configurer des mots de passe administrateur et utilisateur, ainsi que de gérer le TPM pour une sécurité accrue. Le menu Boot offre des options de démarrage étendues, comme l’activation du Secure Boot, garantissant ainsi que seules les images système authentifiées sont chargées au démarrage.

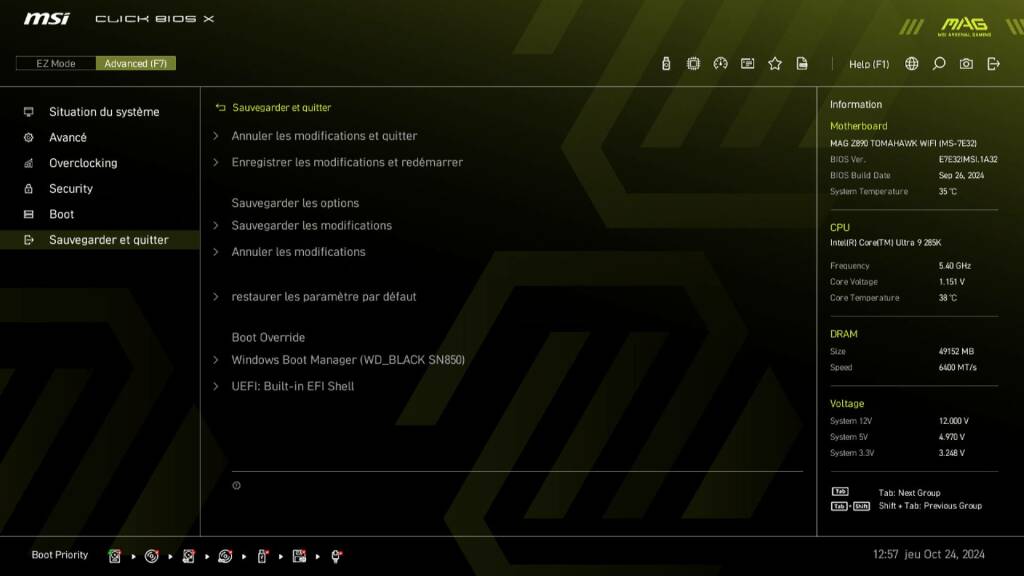

Sauvegarde et sortie

Dans le menu Save & Exit, vous pouvez sauvegarder ou annuler les modifications avant de quitter le BIOS. Vous y trouverez également des options pour réinitialiser les paramètres par défaut ou encore configurer des périphériques spécifiques pour un démarrage ponctuel via le Boot Override.

En somme, le Click BIOS X de MSI est conçu pour offrir une expérience utilisateur simplifiée et puissante, adaptée tant aux utilisateurs novices qu’aux utilisateurs avancés.

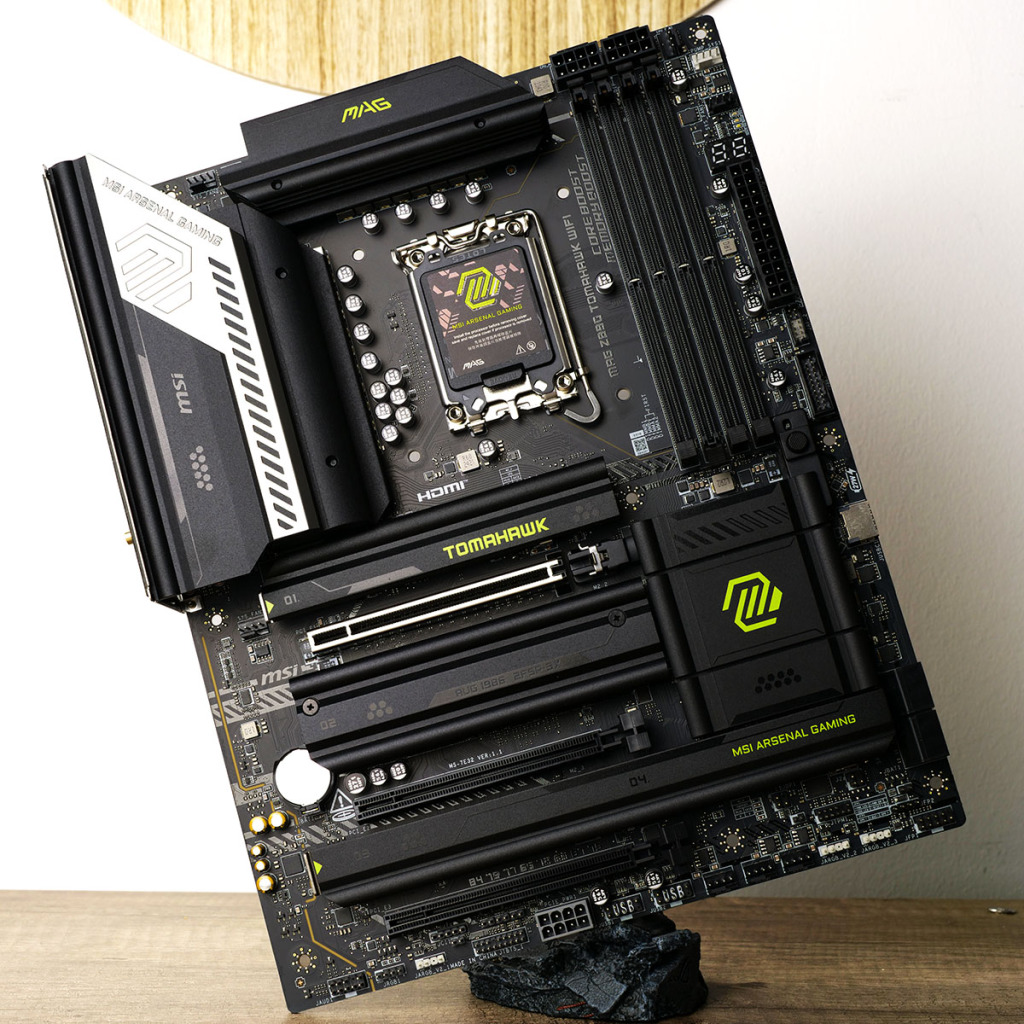

La MSI MAG Z890 Tomahawk Wifi en Détail

Les Apparences

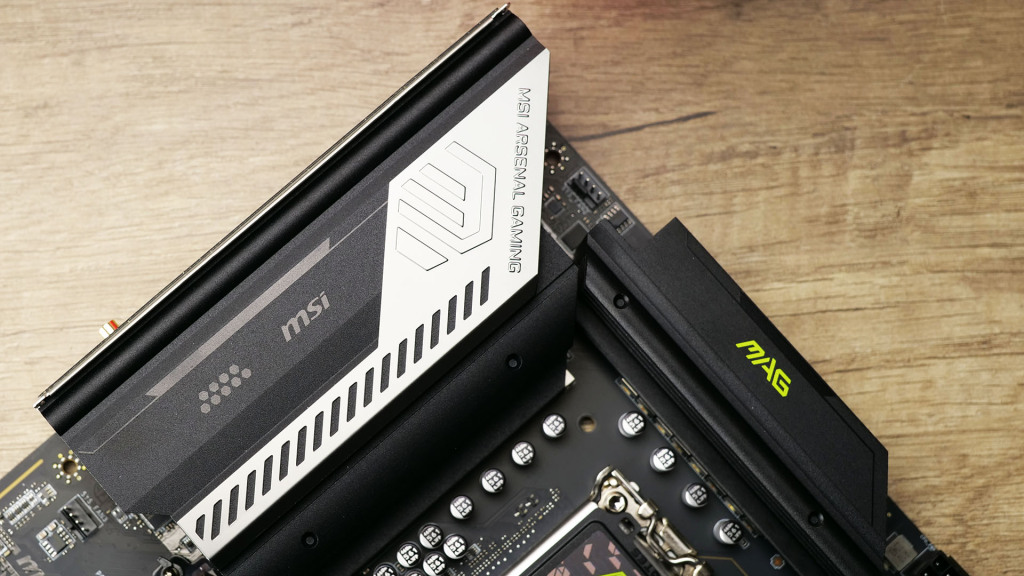

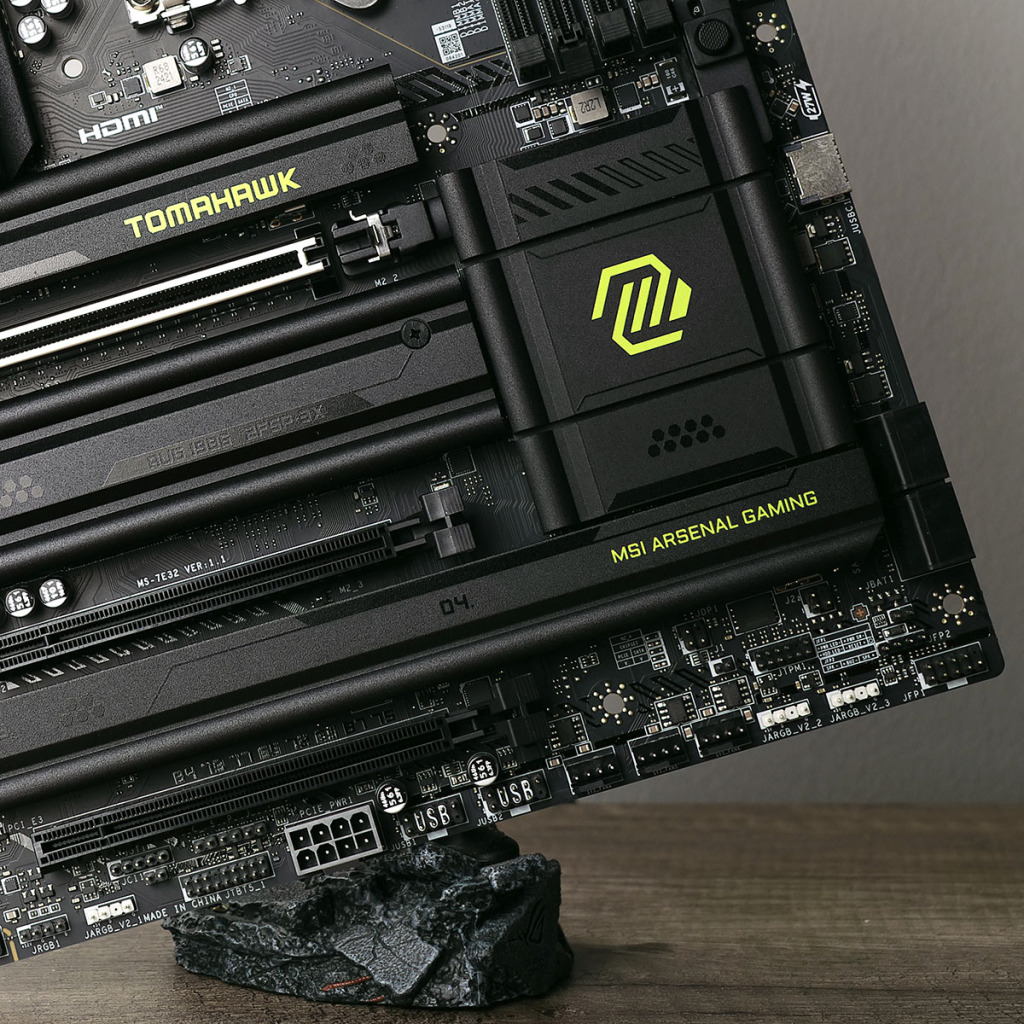

La MSI MAG Z890 Tomahawk WIFI impressionne par son apparence robuste et son design angulaire. Les dissipateurs thermiques, particulièrement imposants, enveloppent les VRM et les emplacements M.2, renforçant l’aspect industriel et fonctionnel de la carte.

Par rapport à la génération précédente, ces dissipateurs ont été agrandis, avec des lignes plus nettes et un look plus travaillé, offrant une meilleure gestion thermique tout en accentuant l’aspect massif et solide de la carte.

Un autre changement notable est l’ajout d’accents vert fluo sur le logo Tomahawk et certaines inscriptions, notamment le slogan MAG (MSI ARSENAL GAMING) contrastant avec le noir mat de la carte. Cet ajout subtil apporte une touche de modernité sans alourdir le design global, qui reste épuré et efficace. L’agencement des composants est optimisé pour un montage facile, avec des dissipateurs pour les M.2 plus denses. Le dissipateur 02 arbore l’inscription « Août 1986 », en hommage à la date de création de la Firme.

L’ensemble de la carte suit une esthétique industrielle, avec des surfaces texturées et un agencement fonctionnel. La plaque arrière, bien que peu visible une fois installée, ajoute une finition soignée grâce à des gravures élégantes. La Z890 Tomahawk combine ainsi une apparence solide et fonctionnelle, avec des touches modernes qui lui donnent un caractère distinct tout en restant fidèle à la gamme.

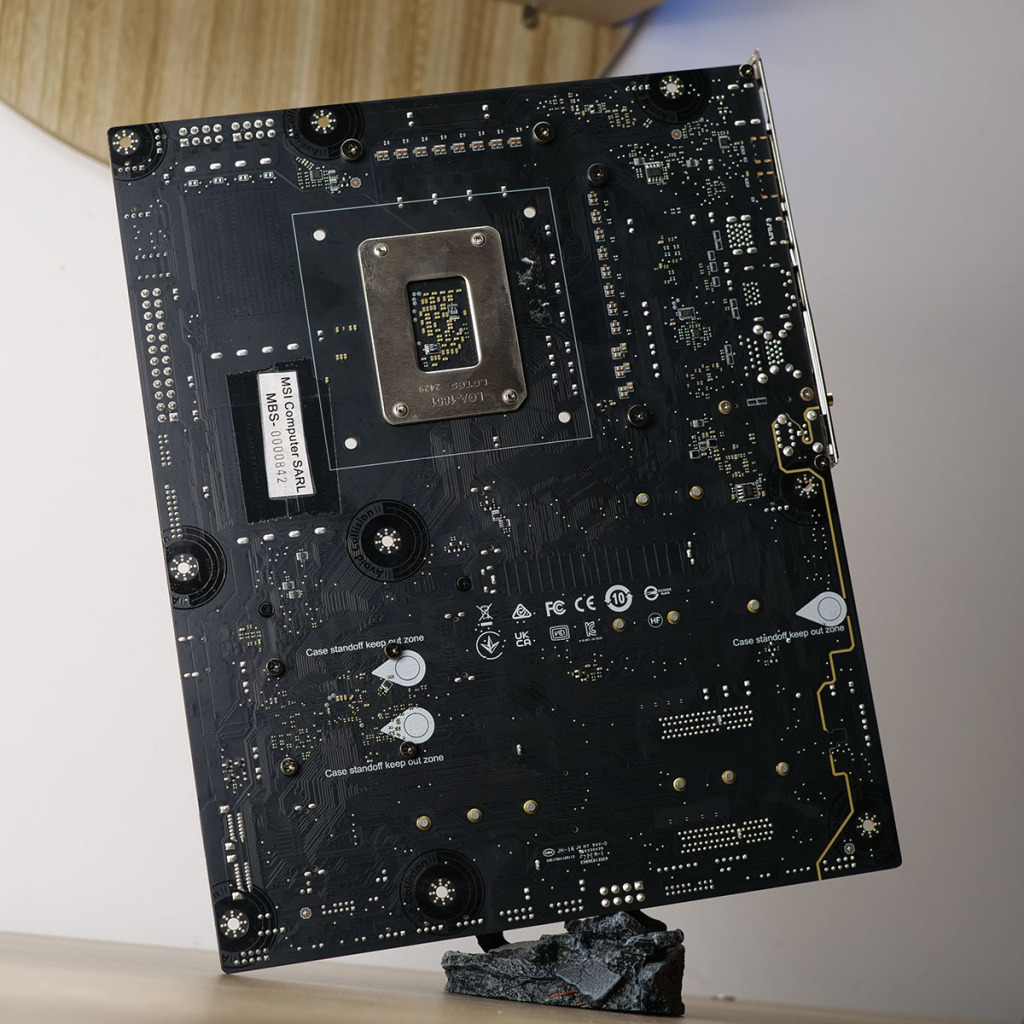

Le dos de la carte mère Z890 Tomahawk WiFi adopte un aspect plus technique et fonctionnel, en contraste avec l’esthétique raffinée de la face avant. Le PCB noir se dévoile largement, mettant en évidence la complexité interne de la carte, avec ses nombreux circuits imprimés et composants soudés bien visibles.

Un détail remarquable est la présence de zones blanches sur le PCB, mettant en lumière trois zones critiques de routage des circuits. Ces marquages visuels avertissent les utilisateurs lors de l’installation, les invitant à être particulièrement vigilants afin d’éviter tout dommage causé par un contact ou une pression excessive avec le boîtier.

Analyse PCB, VRM et de la Gestion de l’Alimentation

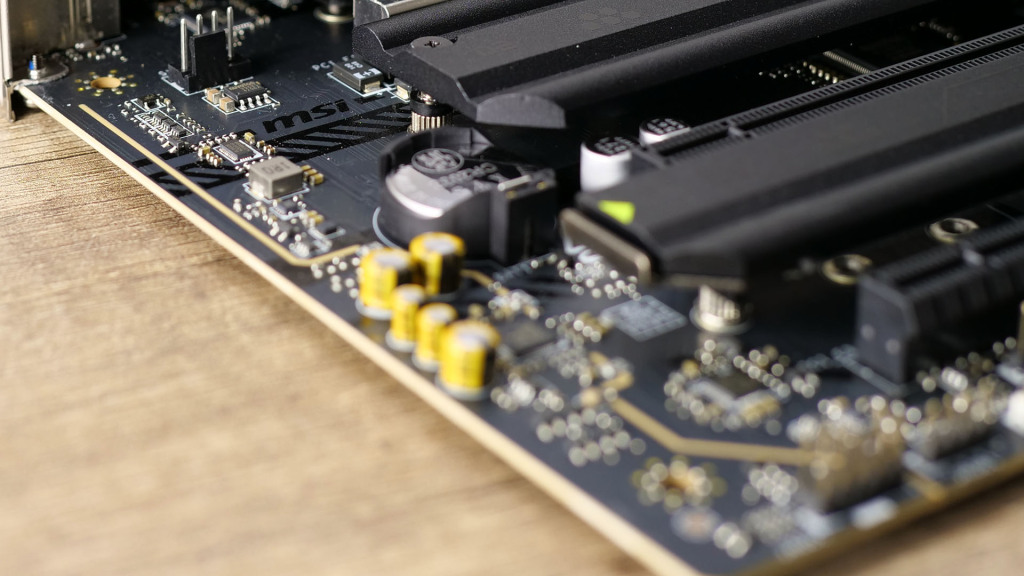

Le PCB de la MAG Z890 TOMAHAWK WIFI est conçu avec des matériaux de qualité serveur, tels que le cuivre épaissi de 2 oz et un PCB à 6 couches, optimisant la bande passante et la dissipation thermique. Cette conception garantit un transfert de signal rapide et une transmission fiable des circuits, réduisant ainsi les interférences électromagnétiques.

La carte mère dispose également de protections contre les surtensions grâce aux TVS (Transient Voltage Suppressors), qui protègent les composants contre les pics de tension. Enfin, le Solid Pin Design améliore la durabilité et la stabilité des connecteurs d’alimentation en offrant une meilleure conductivité, même sous de fortes charges de courant.

Étages d’alimentation VRM

La carte mère MAG Z890 TOMAHAWK WIFI dispose d’un système d’alimentation 16+1+1+1 phases, spécialement conçu pour offrir une stabilité et des performances maximales, même sous de lourdes charges de travail, comme lors de sessions de gaming intensives ou d’applications de calcul exigeantes.

• 16 phases pour le VCPU : Alimentées par des composants 90A SPS (Smart Power Stages), ces phases fournissent une puissance stable et efficace au processeur, assurant des performances optimales, même lors d’overclocking. Ce design permet de maintenir des températures basses tout en supportant des charges élevées sans compromis.
• 1 phase pour le SA (System Agent) : Cette phase est dédiée au System Agent, un composant essentiel pour le contrôle des bus de communication internes, garantissant ainsi une efficacité maximale.
• 1 phase pour le GT (Graphics) : Responsable de l’alimentation du processeur graphique intégré (iGPU), cette phase assure une alimentation stable pour garantir des performances graphiques fluides lorsque l’iGPU est utilisé.
• 1 phase pour le VNN/ANON : Ce dernier étage est dédié à l’alimentation de circuits spécifiques du processeur, tels que ceux nécessitant une gestion séparée.

Bien que cette configuration n’atteigne pas les 20 ou 22 phases 110A que l’on peut trouver sur des cartes mères plus haut de gamme, le système 16+1+1+1 reste largement suffisant pour une utilisation sous refroidissement conventionnel.

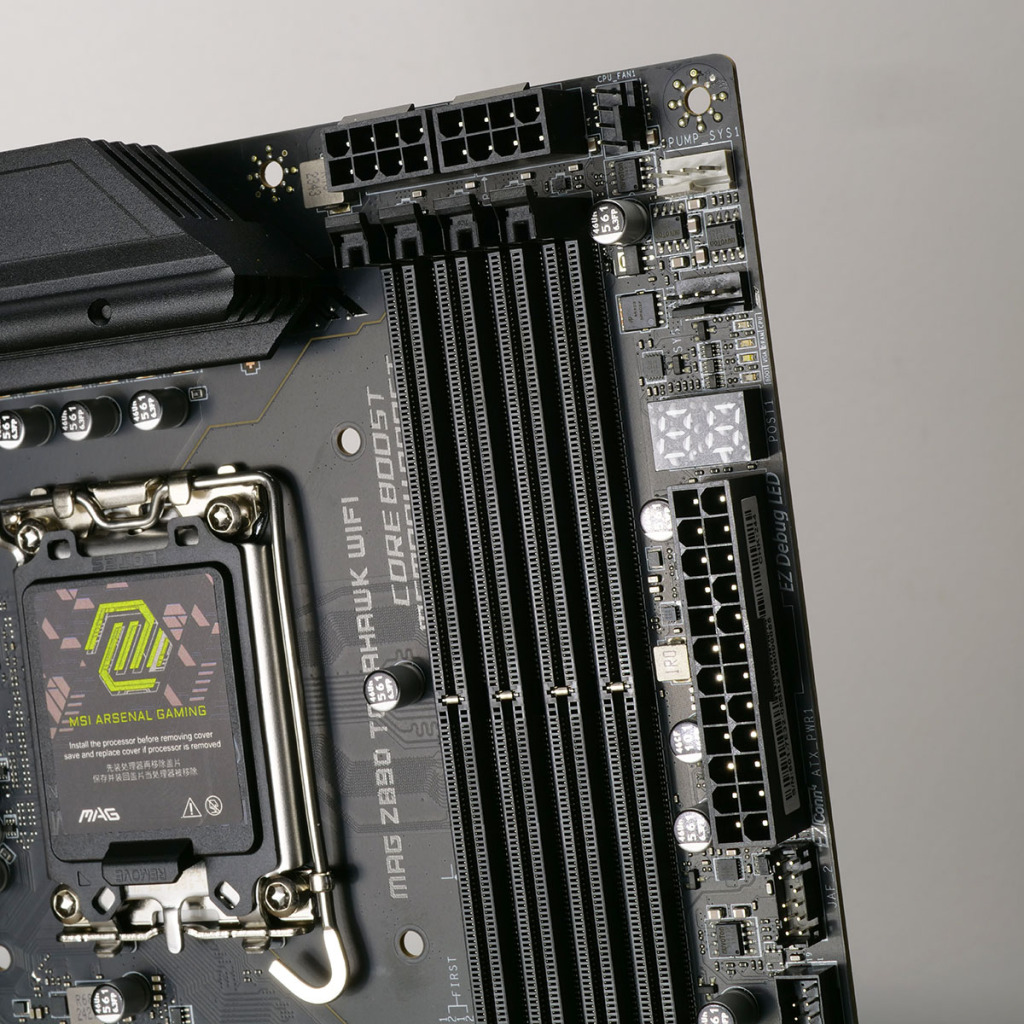

Alimentation CPU et Carte mère

La MAG Z890 Tomahawk Wifi est équipée d’un connecteur d’alimentation principal (ATX_PWR) qui alimente l’ensemble via un câble ATX traditionnel.

Elle est équipée de deux connecteurs ATX 8-pin pour l’alimentation du CPU, habituellement situés à gauche près du panneau I/O, mais ici placés en haut à droite. Ce positionnement peut créer un chemin unique pour le câblage entre l’alimentation et la carte mère, ce qui contribue à améliorer la gestion des câbles à l’intérieur du boîtier.

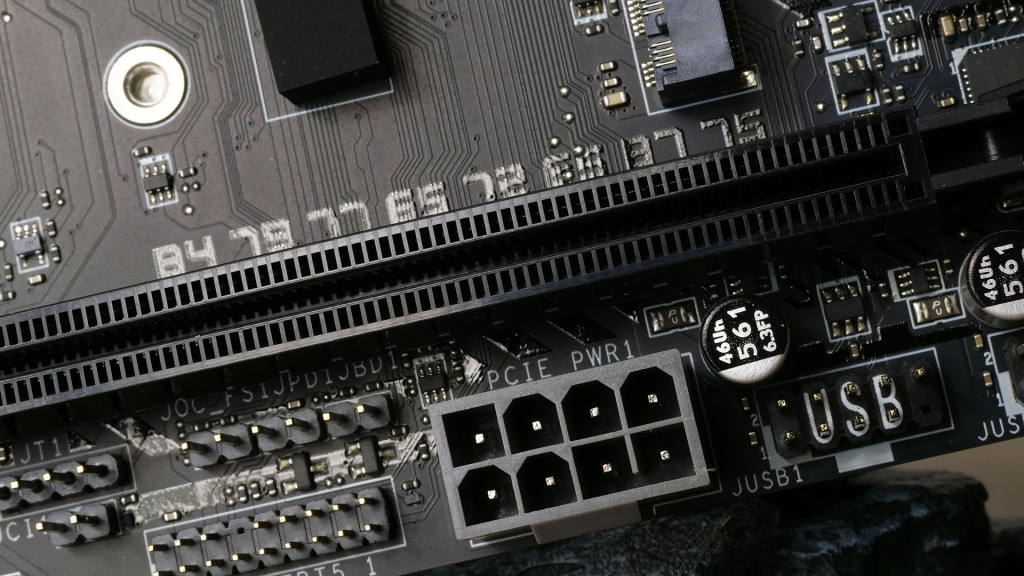

Port PCIe supplémentaire 8 broches

De plus, la carte est équipée d’un port PCIe supplémentaire 8 broches PCIE_PWR1. Ce port, introduit récemment avec la gamme X870E, est conçu pour fournir une alimentation supplémentaire allant jusqu’à 252W aux composants à forte consommation énergétique, tels que les cartes graphiques haut de gamme (comme la Nvidia RTX 4090), les systèmes de refroidissement exigeants ou encore les périphériques RGB avancés. En le combinant avec les autres connecteurs de la carte mère, il permet d’atteindre une puissance totale de 420W.

Cela est particulièrement utile pour les « power excursions » (pics soudains de consommation) que certains composants peuvent générer, garantissant une stabilité optimale lors des charges de travail extrêmes.

Support DDR5 et technologies associées

La carte mère MAG Z890 TOMAHAWK WIFI est conçue pour exploiter pleinement les performances de la mémoire DDR5, offrant une capacité maximale de 256 Go répartie sur 4 slots DDR5 UDIMM. Elle supporte des fréquences allant de 9200 MT/s (en overclocking) à 4800 MT/s (JEDEC), avec une gestion des profils d’overclocking via Intel® XMP 3.0. Cette flexibilité permet aux utilisateurs d’atteindre des performances optimales selon la configuration mémoire choisie.

Pour les configurations à 1 module par canal (1DPC), la carte permet d’atteindre une vitesse maximale de 9200+ MT/s pour les modules à une rangée (1R), et jusqu’à 7200+ MT/s pour ceux à deux rangées (2R). Avec deux modules par canal (2DPC), la vitesse maximale est limitée à 4800 MT/s, quelle que soit la configuration.

Cette carte mère prend également en charge les modules CUDIMM, en plus des modules Non-ECC, Un-buffered. La conception physique des emplacements DIMM, avec des loquets unilatéraux, simplifie l’installation des barrettes.

Toutefois, il est important de noter que la compatibilité des modules de mémoire et les vitesses atteignables dépendent du processeur utilisé et de la configuration mémoire. Pour des informations plus précises, MSI recommande de consulter la liste de compatibilité mémoire disponible sur la page support du produit.

Technologies associées

• XMP Support : Compatibilité avec Intel XMP pour une configuration simplifiée des profils de mémoire et des performances maximisées.
• Memory Boost : Optimisation des paramètres mémoire pour garantir stabilité et haute performance en exploitant pleinement la DDR5.
• SMT Process : Intégration de haute qualité des modules mémoire grâce à la soudure SMT, garantissant meilleure conductivité et fiabilité.
• Memory Extension Mode : Optimisation de la mémoire pour des latences réduites et des performances accrues, combinant les profils XMP pour maximiser la fréquence. Modes disponibles : Performance, Benchmark, Memtest, et High Efficiency.

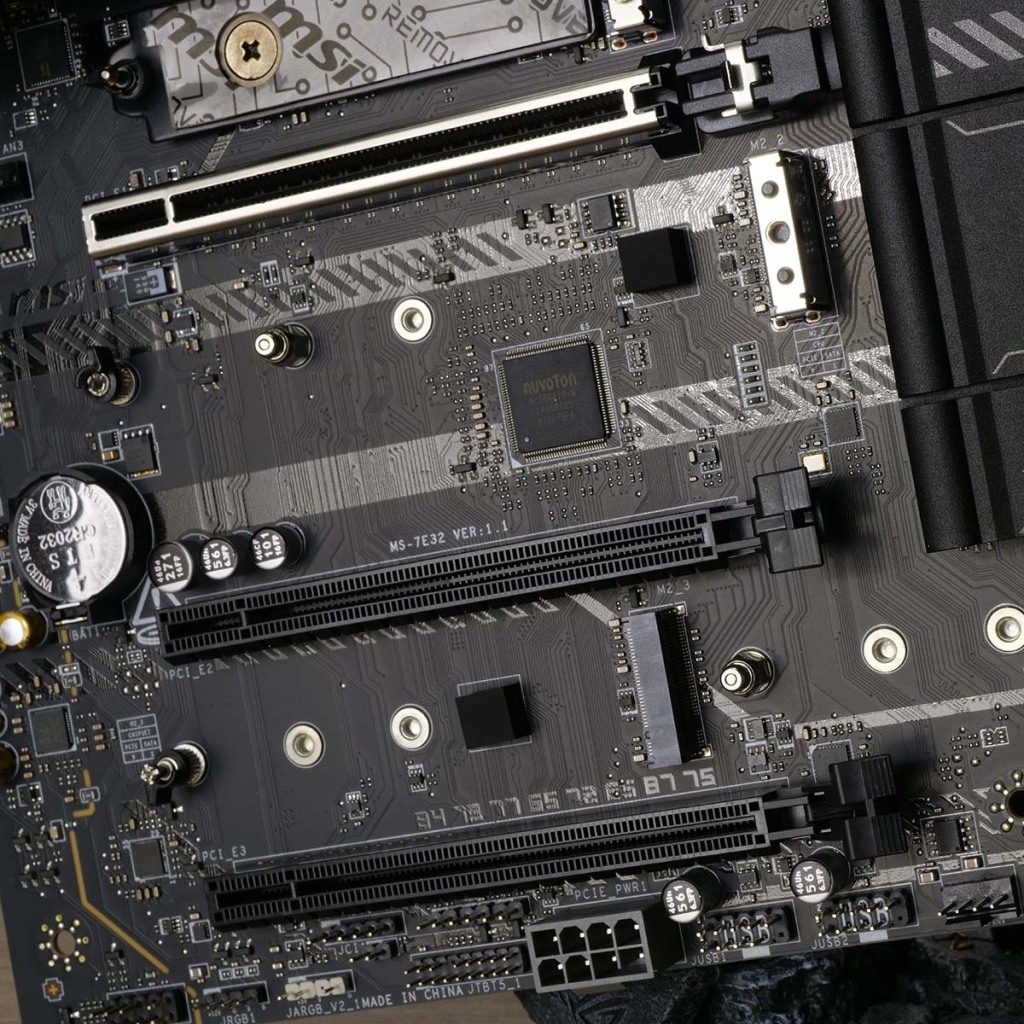

Slots d’extension PCI Express

La MAG Z890 TOMAHAWK WIFI est équipée de trois slots PCI-E x16, optimisés pour offrir flexibilité et performances aux utilisateurs exigeants.

• Le slot PCI_E1 (le principal), de génération PCIe 5.0, prend en charge jusqu’à x16 et est directement connecté au processeur, garantissant des performances maximales pour les cartes graphiques haut de gamme. Il est renforcé avec la technologie Lightning Gen 5 PCI-E.

• Les slots PCI_E2 et PCI_E3 sont de génération PCIe 4.0 et prennent chacun en charge jusqu’à x4. Ces deux slots sont reliés au chipset, offrant des options d’extension supplémentaires pour d’autres composants comme des cartes réseau ou de stockage.

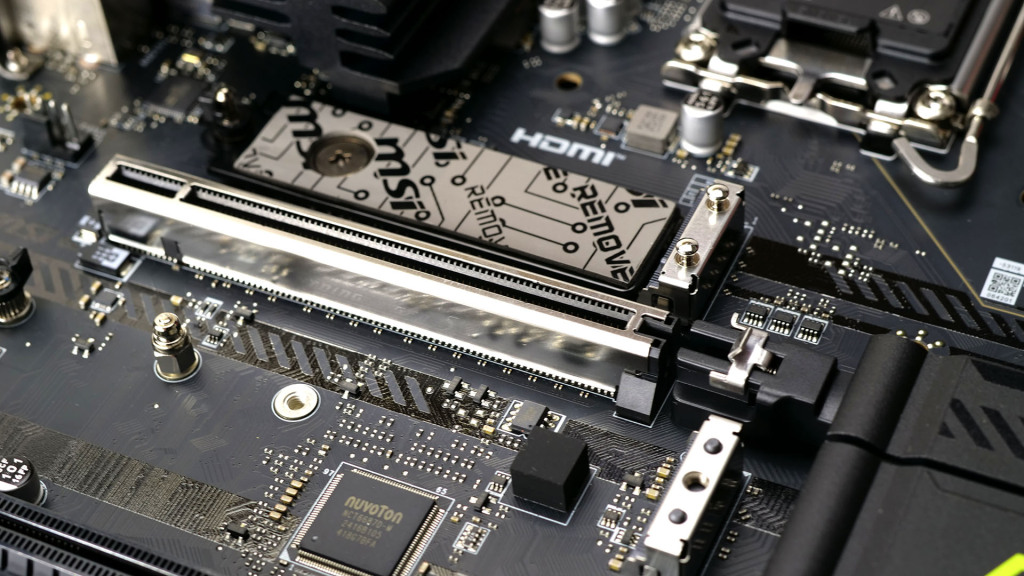

Le slot principal bénéficie également d’un système de démontage rapide EZ PCIe, permettant de retirer facilement la carte graphique. Une simple pression sur le loquet maintient celui-ci ouvert, facilitant le retrait sécurisé de la carte avec les deux mains.

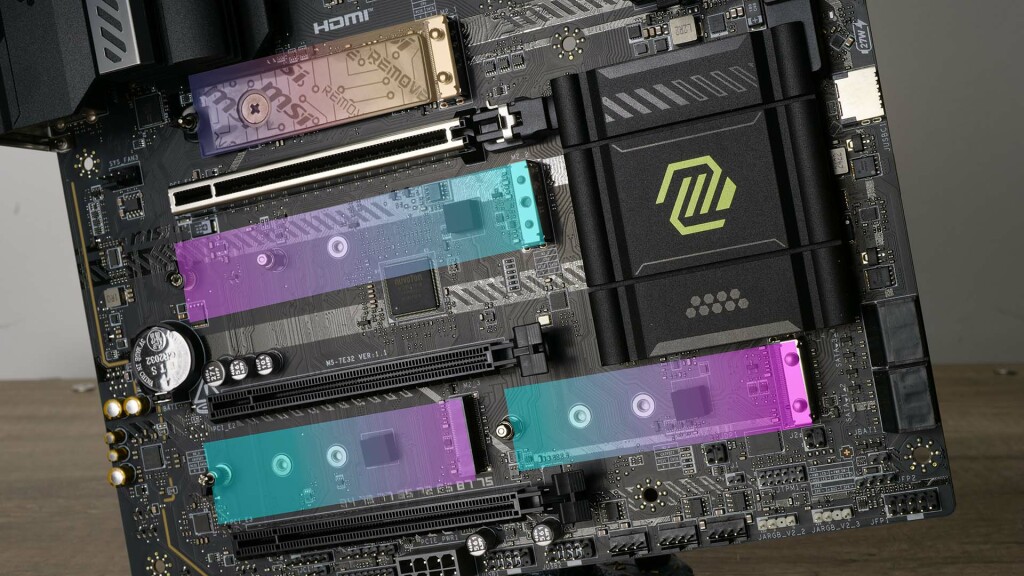

Capacités de stockage SSD et SATA

La MAG Z890 TOMAHAWK WIFI offre une grande flexibilité en matière de stockage, avec 4 emplacements M.2 et 4 ports SATA 6G, permettant d’installer une large variété de dispositifs de stockage NVMe ou SATA pour répondre aux besoins des utilisateurs en matière de performances et de capacité.

• M.2_1 (Source depuis le processeur) : Prend en charge jusqu’à PCIe 5.0 x4 et est compatible avec les dispositifs de formats 2280 et 2260, offrant des vitesses de transfert extrêmement élevées, idéales pour les SSD de dernière génération.
• M.2_2 (Source depuis le processeur) : Supporte jusqu’à PCIe 4.0 x4 et est compatible avec les dispositifs de formats 22110, 2280, et 2260. Cet emplacement permet d’installer des SSD plus longs, offrant ainsi plus d’options pour les utilisateurs.
• M.2_3 (Source depuis le chipset) : Prend en charge jusqu’à PCIe 4.0 x4 et est compatible avec les dispositifs de formats 2280, 2260, et 2242. Idéal pour ajouter des dispositifs supplémentaires sans compromettre la bande passante.
• M.2_4 (Source depuis le chipset) : Supporte jusqu’à PCIe 4.0 x4 ou en mode SATA, et est compatible avec les dispositifs de formats 2280, 2260, et 2242. Cet emplacement offre plus de flexibilité en prenant également en charge les SSD SATA.

Gestion de refroidissement

Refroidissement passif :

Le refroidissement passif repose sur un ensemble de dissipateurs thermiques et de pads thermiques intégrés à la carte pour gérer efficacement la chaleur générée par les composants critiques.

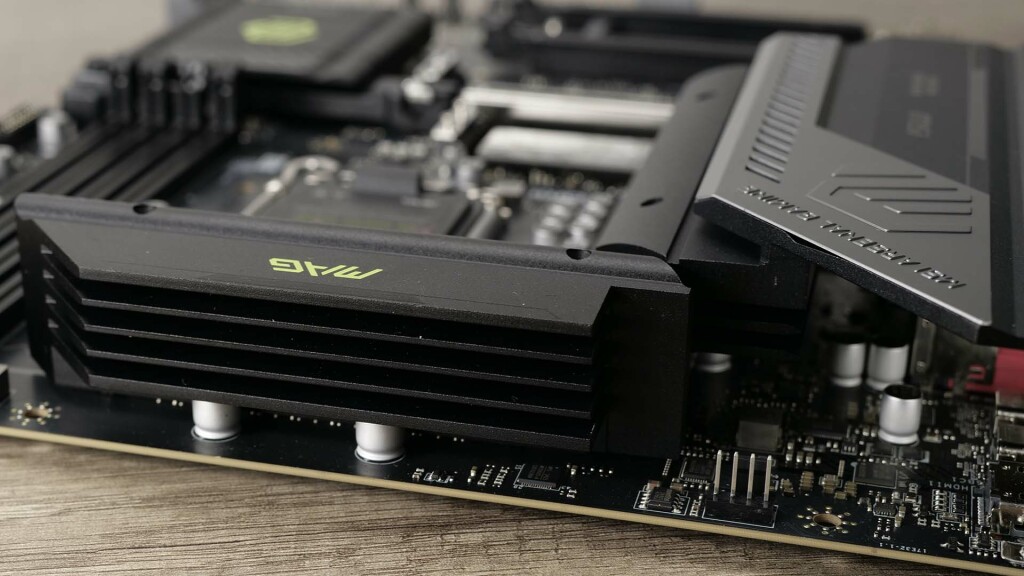

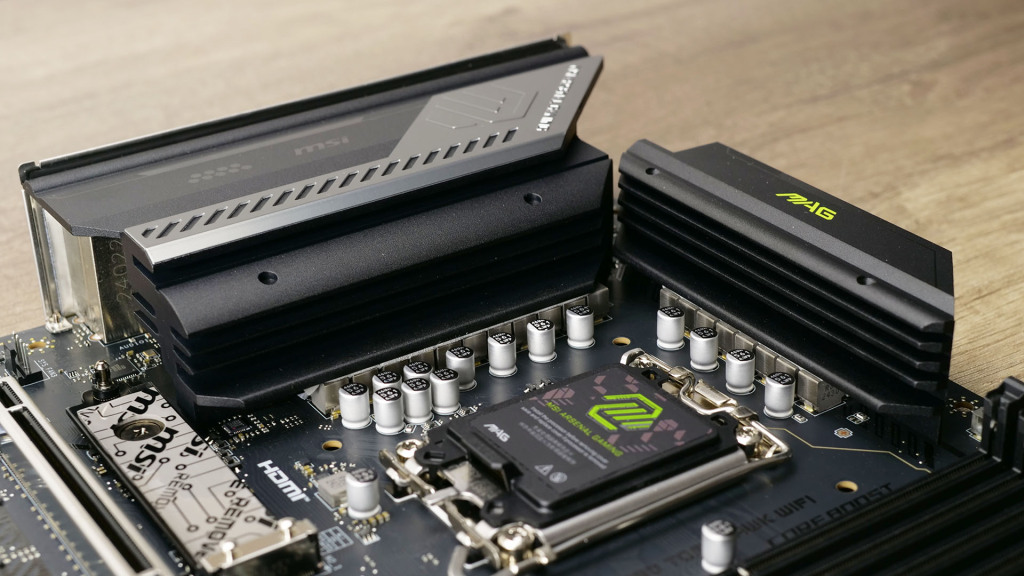

• Heatsink VRM lourdement plaqué : Les dissipateurs thermiques dédiés au VRM sont massifs et comportent des rainures permettant une meilleure circulation de l’air. Ils contribuent à dissiper la chaleur générée lors des charges élevées, garantissant une alimentation stable du processeur. MSI affirme utiliser des pads thermiques de haute qualité avec une conductivité de 7W/mK, appliqués sur les MOSFETs et les chokes, garantissant une dissipation optimale de la chaleur même lorsque tous les cœurs fonctionnent à pleine capacité.

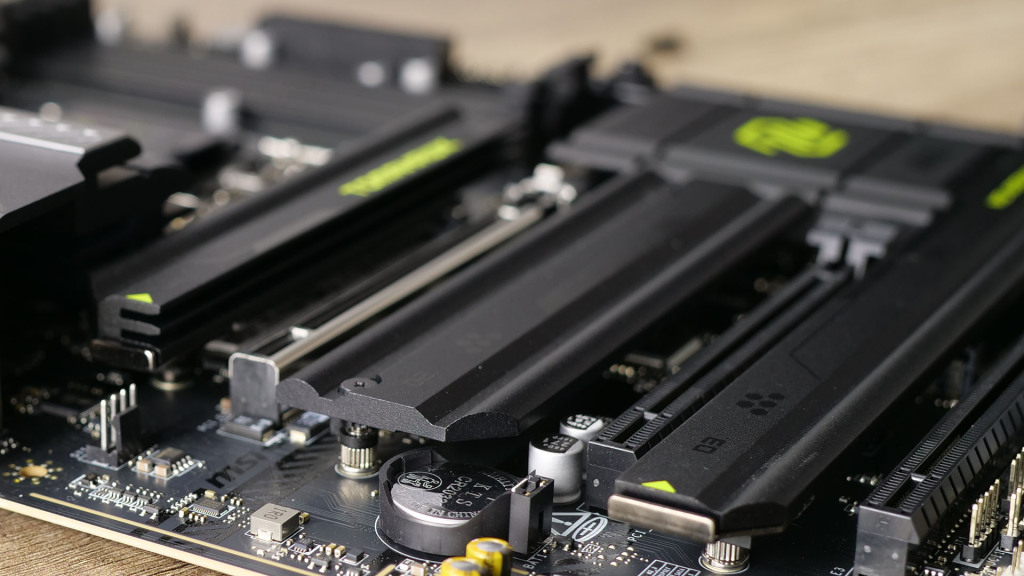

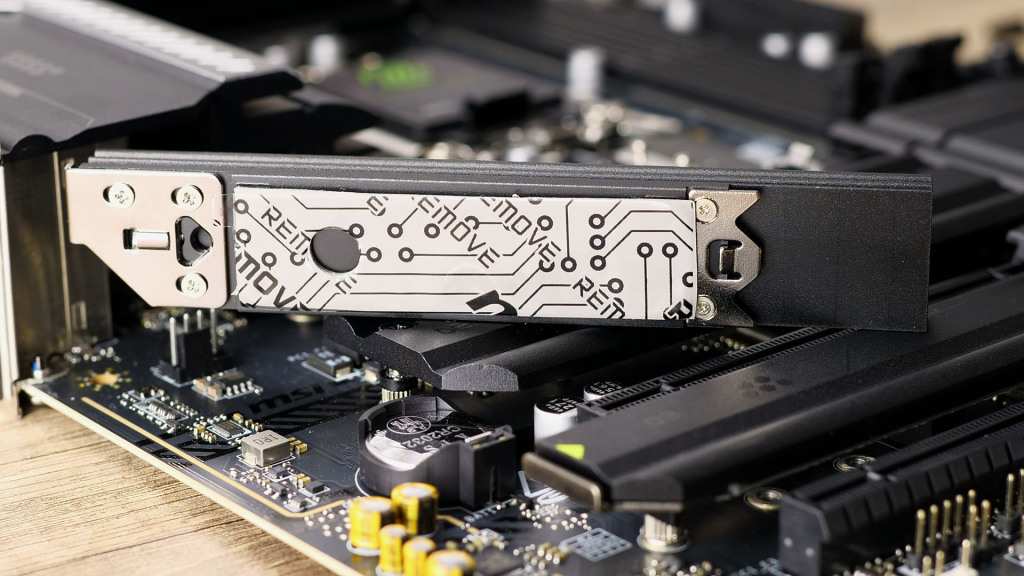

• Dissipateurs M.2 double face (M.2 Shield Frozr) : Tous les emplacements sont dotés de dissipateurs dont deux avec une fixation sans outils (hors emplacement central). Le slot M.2 supérieur, relié directement au processeur via des lignes PCIe 5.0 x4, est doté d’un dissipateur EZ Magnetic M.2 Shield Frozr II, optimisé pour les SSD double face. Le système exclusif EZ M.2 CLIP II de MSI rend l’installation des modules M.2 simple et rapide.

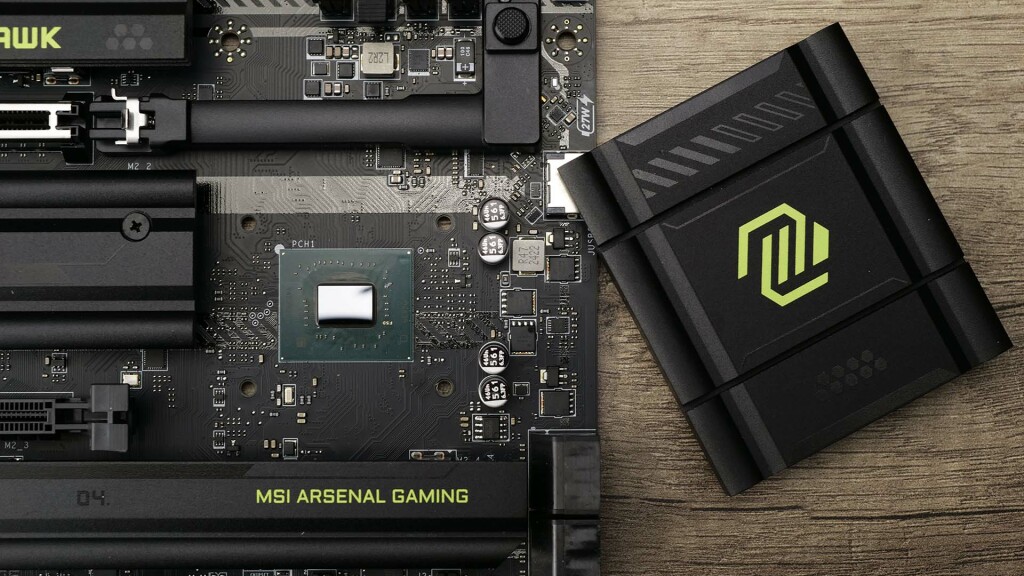

• Dissipateur chipset élargi : Le dissipateur thermique agrandi du chipset aide à réduire l’accumulation de poussière et le bruit, tout en maintenant une efficacité élevée dans la dissipation thermique, garantissant que le chipset reste au frais même lors d’utilisations intensives.

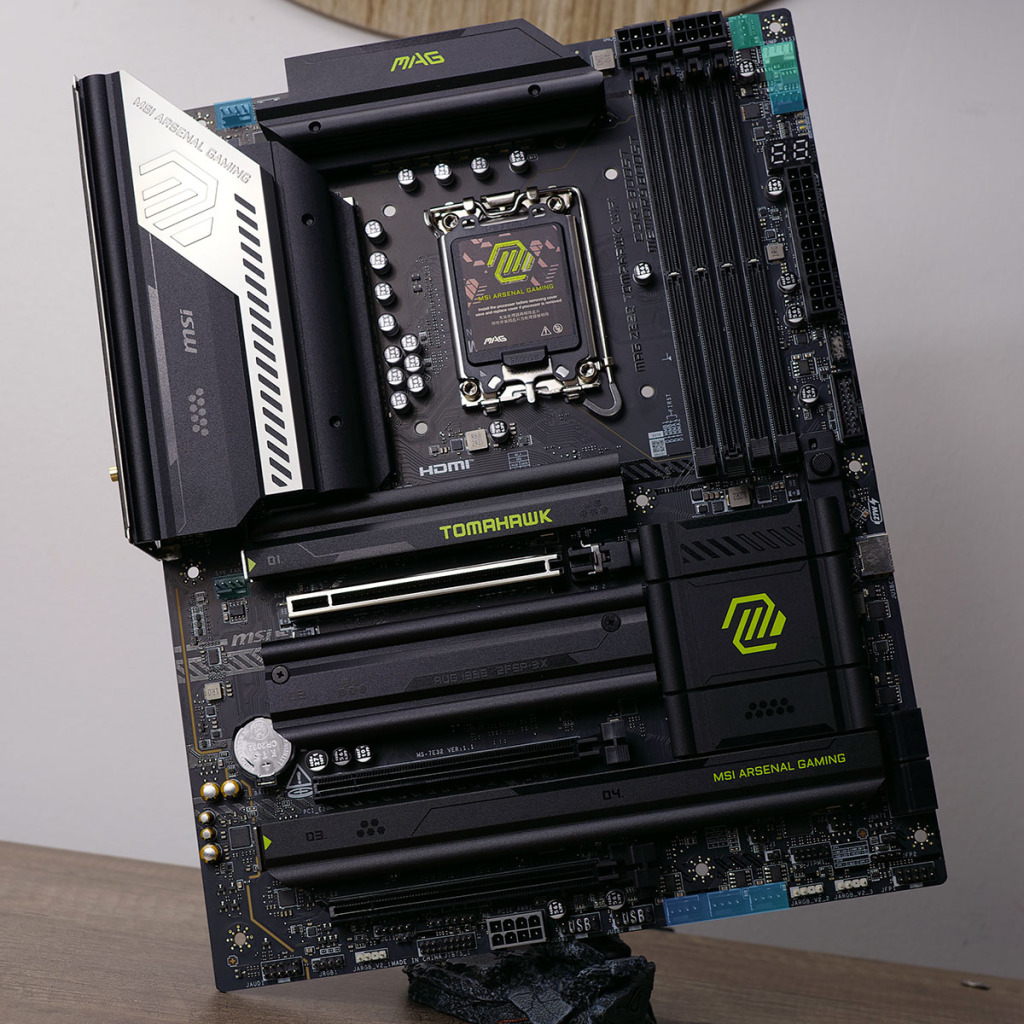

Refroidissement actif :

La carte dispose d’une excellente gestion des ventilateurs, offrant des options de connectivité et de contrôle multiples pour assurer un refroidissement dynamique et réactif en fonction de la charge du système.

• 1x Connecteur ventilateur CPU (CPU_FAN) : Dédicacé au ventilateur du processeur, ce connecteur permet une gestion fine du refroidissement direct du CPU, indispensable pour éviter les surchauffes pendant les charges lourdes.
• 1x Connecteur Combo Fan (Pump_Sys Fan) : Ce connecteur hybride peut être utilisé soit pour les ventilateurs systèmes, soit pour une pompe de refroidissement liquide, offrant ainsi une flexibilité supplémentaire pour les configurations utilisant un AIO ou un custom loop.
• 6x Connecteurs de ventilateur système (Sys_Fan) : La carte prend en charge jusqu’à six ventilateurs système, permettant de gérer le refroidissement global du boîtier. Cela est essentiel pour les configurations haute performance nécessitant une circulation d’air optimisée.
• MSI EZ Conn : Le connecteur MSI EZ Conn simplifie la gestion des câbles dans les configurations PC en intégrant plusieurs fonctions en un seul connecteur. Cela permet une installation rapide et facile des ventilateurs et des dispositifs ARGB, optimisant la gestion du flux d’air et l’organisation des câbles. Ce connecteur unique réduit le désordre des câbles, assurant une installation plus propre et facilitant l’accès aux différents composants, tout en offrant une connectivité efficace pour les ventilateurs et les effets lumineux.

Réseau Ethernet et Wifi 7

La MAG Z890 TOMAHAWK WIFI est équipée d’une solution réseau avancée, combinant des technologies de pointe pour garantir des connexions rapides, fiables et à faible latence.

• Wi-Fi 7 : Intégrant la dernière norme Wi-Fi 7 (802.11be), cette carte mère offre des vitesses plus élevées, des canaux plus larges et une meilleure efficacité par rapport au Wi-Fi 6. Cela se traduit par une latence réduite, une meilleure gestion des environnements encombrés et une meilleure autonomie des appareils connectés. Le Wi-Fi 7 améliore donc considérablement l’expérience réseau, notamment pour les utilisateurs ayant de nombreux appareils connectés.
• 5G LAN : En plus du Wi-Fi, la MAG Z890 TOMAHAWK WIFI dispose d’un port 5G LAN, qui offre des vitesses filaires ultra-rapides et une faible latence, idéales pour les gamers et les professionnels nécessitant des transferts de données rapides et stables.
• Intel Killer Performance Suite : Cette carte est également équipée de la suite Intel Killer LAN/Wi-Fi, qui permet de prioriser les applications et d’optimiser la bande passante automatiquement. Les fonctions incluent la détection automatique des priorités d’applications, la gestion autonome de la bande passante, et une sélection rapide des points d’accès. De plus, elle propose des recommandations pour optimiser les réglages d’overclocking du processeur, basées sur des analyses intelligentes.

Cette combinaison de Wi-Fi 7, 5G LAN, et de l’Intel Killer Performance Suite permet à la MAG Z890 TOMAHAWK WIFI de répondre aux exigences les plus élevées en matière de connectivité réseau, que ce soit pour des jeux en ligne, des tâches professionnelles ou des environnements multi-appareils.

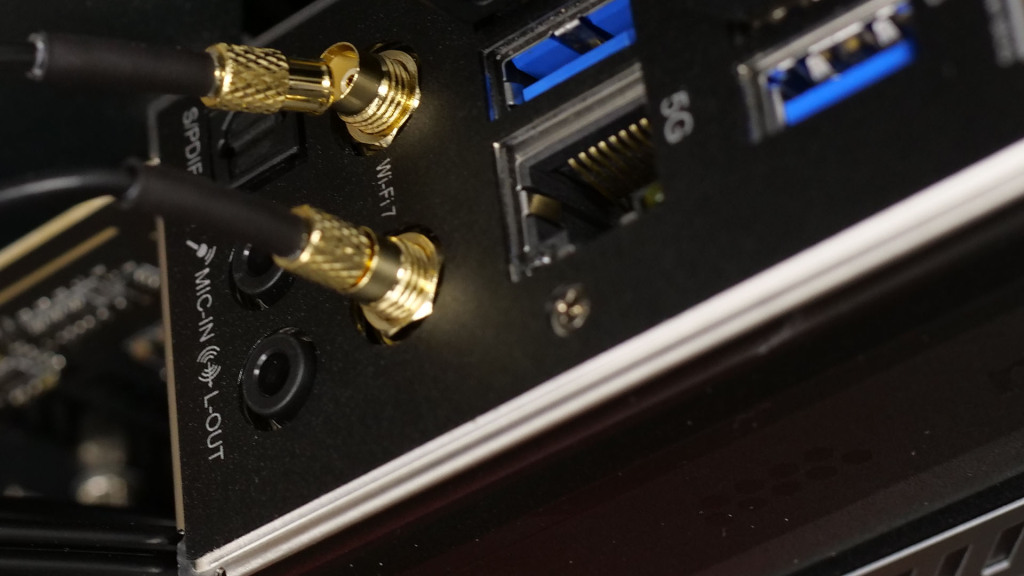

De plus, nous retrouvons l’Antenne EZ avec support magnétique qui permet une installation rapide grâce à la nouvelle génération de connecteurs et se fixe facilement grâce à son support magnétique. Elle optimise également la réception du signal pour une connexion stable et rapide.

Audio intégré : Realtek ALC1220p

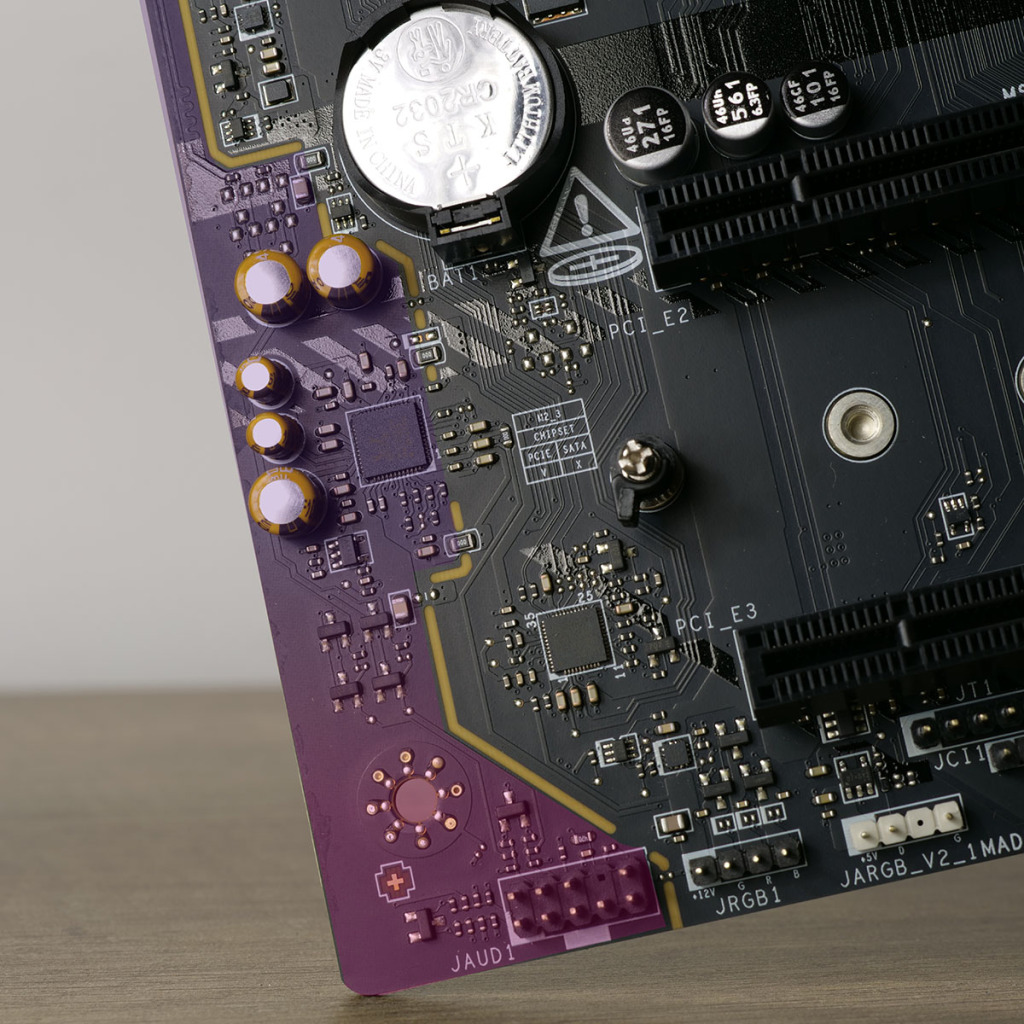

La carte mère MAG Z890 TOMAHAWK WIFI intègre une puce audio Realtek ALC1220P, introduite il y a quelques années sur certains modèles récents, comme la MSI B550 Unify. Il s’agit d’une version légèrement optimisée de la puce ALC1220, sans amélioration notable des performances audio.

Cette puce offre un son de qualité correcte pour un usage quotidien, mais elle peut être sujette à des interférences, notamment liées au GPU et à l’alimentation. Pour une qualité sonore supérieure et un bruit réduit, l’utilisation d’un DAC externe ou de la sortie optique SPDIF est conseillée. Enfin, l’installation des pilotes spécifiques de la carte mère reste essentielle pour éviter les problèmes audio.

Comme sur toute carte mère, on retrouve également un connecteur audio frontal (JAUD1) destiné aux prises audio du panneau avant du boitier.

Panneau arrière Entrées/Sorties MAG Z890 Tomahawk Wifi

La MAG Z890 TOMAHAWK WIFI offre une connectivité riche et variée sur son panneau arrière, permettant aux utilisateurs de connecter facilement une multitude de périphériques tout en garantissant des vitesses de transfert de données élevées et une flexibilité maximale.

1. USB 10Gbps Type-A : Ces ports offrent des vitesses de transfert rapides pour les périphériques USB, assurant des connexions fiables et rapides pour le stockage externe ou d’autres appareils.
2. USB 5Gbps Type-A : Ports USB offrant des vitesses de transfert décentes, idéaux pour les appareils nécessitant des connexions stables et rapides.
3. 5G LAN : Pour des connexions réseau filaires à haute vitesse, ce port 5G LAN garantit des performances optimales, particulièrement utiles pour les jeux en ligne ou les transferts de fichiers volumineux.
4. Wi-Fi / Bluetooth : Intégration de la connectivité sans fil avec le Wi-Fi 7 pour des vitesses rapides et une large couverture, ainsi que le Bluetooth pour une connexion simple avec divers périphériques.
5. Connecteurs audio : Ces connecteurs haute qualité permettent une immersion sonore optimale, que ce soit pour l’audio en stéréo ou via des systèmes plus complexes comme le 5.1 ou 7.1.
6. HDMI™ : Un port HDMI permettant de connecter directement un écran à la carte mère, utile pour les configurations utilisant les graphiques intégrés du processeur.
7. Thunderbolt™ 4 40Gbps (Type-C) : Ce port offre une connectivité Thunderbolt 4, permettant des vitesses de transfert jusqu’à 40Gbps, idéal pour les stations d’accueil ou les écrans haute résolution.
8. USB 10Gbps Type-C : Ce port Type-C permet une connexion rapide et polyvalente pour une multitude de périphériques USB modernes.
9. Flash BIOS Button : Ce bouton permet de flasher le BIOS de la carte mère facilement, même sans installer de CPU ou de mémoire, simplifiant ainsi les mises à jour du firmware.
10. Clear CMOS Button : Un bouton pour réinitialiser les paramètres du BIOS à leurs valeurs par défaut, utile pour les dépannages rapides.
11. USB 5Gbps Type-A : En plus des autres ports USB, ces connecteurs fournissent une flexibilité supplémentaire pour les périphériques moins exigeants en termes de bande passante.
12. S/PDIF-OUT : Un port de sortie audio numérique pour un son haute qualité, idéal pour les systèmes audio numériques sophistiqués.

Conception EZ DIY

La MAG Z890 TOMAHAWK WIFI est conçue pour offrir une expérience de montage simplifiée grâce à des fonctionnalités EZ DIY qui facilitent l’installation et la gestion des composants. Ces caractéristiques permettent aux utilisateurs de monter, entretenir et mettre à niveau leur système sans effort, même pour les moins expérimentés en assemblage de PC.

• Installation M.2 sans outils : L’emplacement M.2 est équipé d’un système de fixation sans outils, ce qui simplifie l’installation ou le remplacement des SSD NVMe sans avoir besoin de vis.
• Écusson I/O préinstallé : L’écusson I/O est préinstallé sur la carte mère, ce qui évite les étapes supplémentaires lors de l’installation dans le boîtier, tout en offrant une meilleure protection contre la poussière et les interférences électromagnétiques.
• Port USB Type-C avant avec charge rapide 27W PD : Le port USB Type-C en façade prend en charge la charge rapide Power Delivery 27W, permettant de recharger rapidement les appareils compatibles directement depuis le boîtier.
• Antenne Wi-Fi EZ avec support magnétique : L’antenne Wi-Fi incluse se fixe facilement grâce à un support magnétique, assurant ainsi une réception optimale sans complication d’installation.
• Bouton Clear CMOS : Ce bouton accessible à l’arrière de la carte mère permet de réinitialiser facilement les paramètres du BIOS, un atout majeur en cas de problèmes de configuration ou d’overclocking.
• Debug LED : Un affichage LED de diagnostic intégré permet d’identifier rapidement les erreurs liées au démarrage ou aux composants, simplifiant ainsi le dépannage et la maintenance du système.
• EZ Front Panel Cable : Ce câble simplifie la connexion des boutons et voyants du boîtier à la carte mère, facilitant l’assemblage et réduisant les erreurs de branchement.

Grâce à ces fonctionnalités EZ DIY, la MAG Z890 TOMAHAWK WIFI offre une expérience utilisateur fluide et conviviale, rendant l’assemblage et la maintenance du PC plus accessibles à tous.

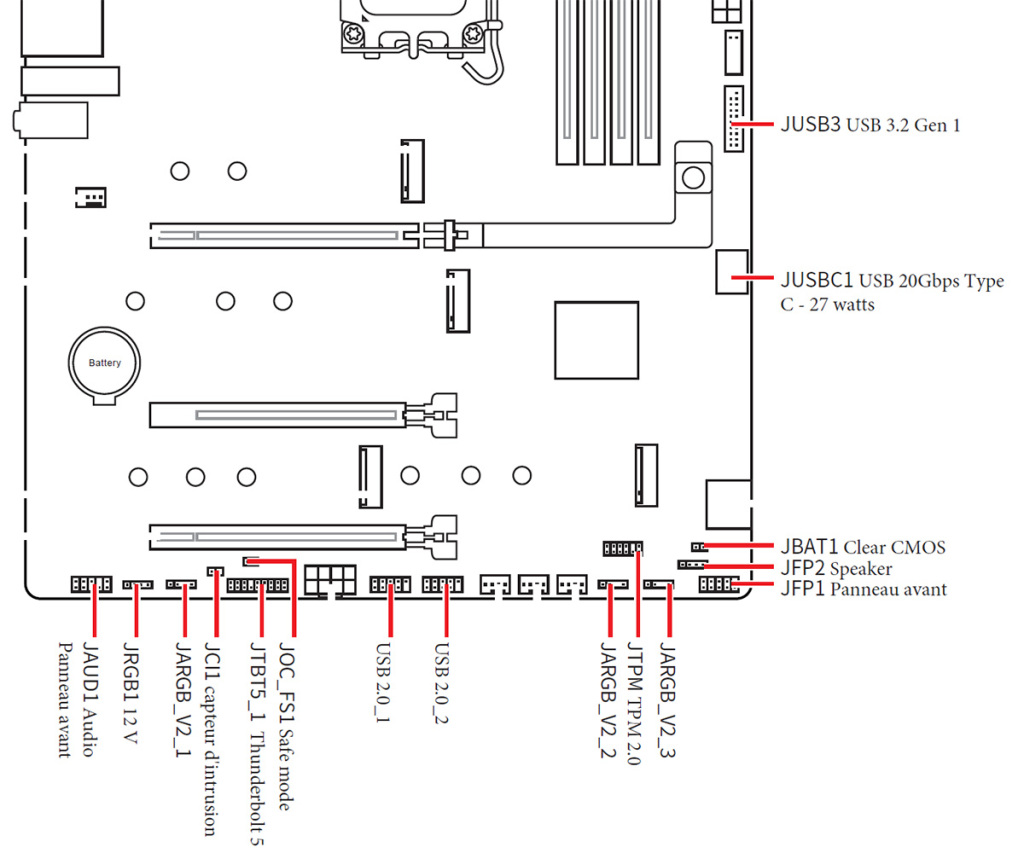

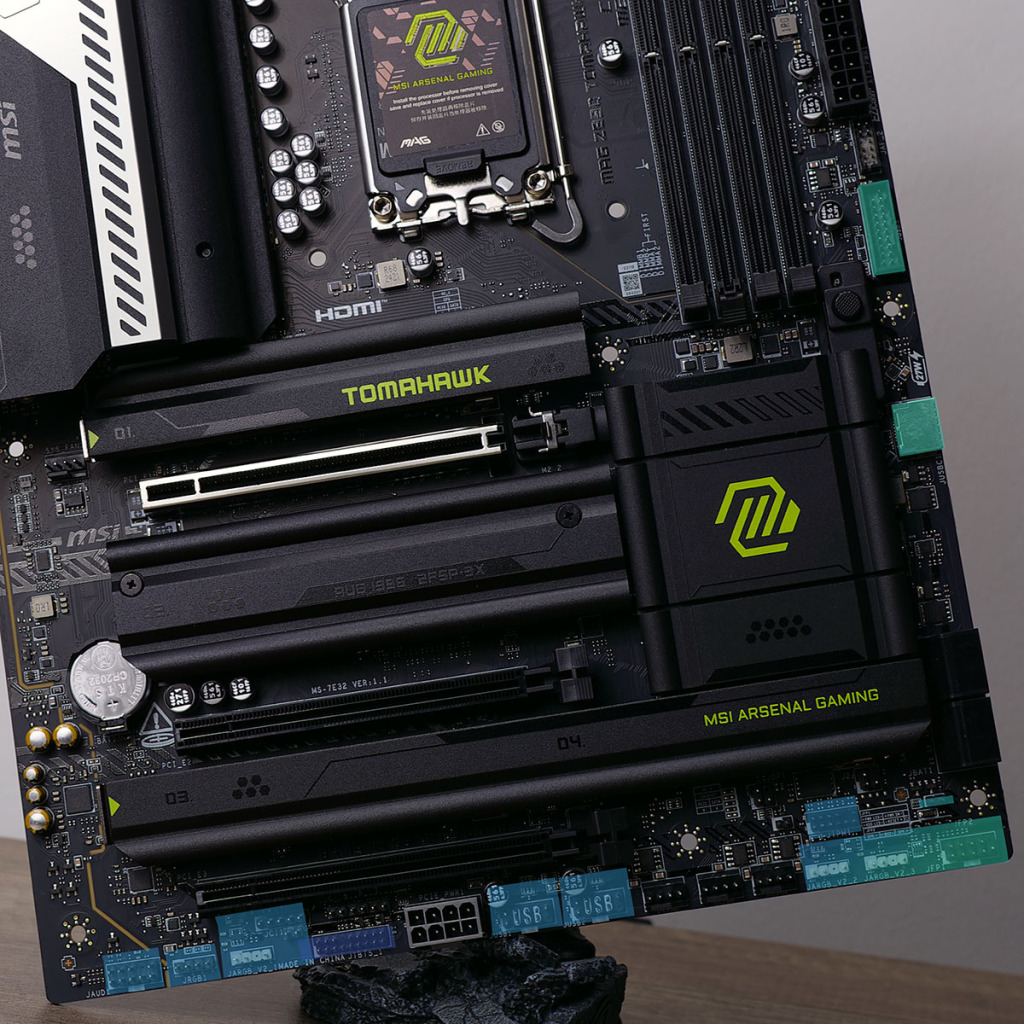

Connecteurs internes divers de la MAG Z890 Tomahawk Wifi

La MAG Z890 TOMAHAWK WIFI propose une large gamme de connecteurs internes. Certains ont déjà été mentionnés, mais nous détaillons ici ceux qui ne l’ont pas encore été. Ces connecteurs permettent aux utilisateurs de personnaliser et d’optimiser leur système pour améliorer les performances et la connectivité.

1. Thunderbolt5 card connector (JTBT5) :
2. Front Panel (JFP) : Connecteurs pour le panneau avant du boîtier, incluant les boutons d’alimentation, de réinitialisation, les LED et … un speaker !
3. Chassis Intrusion (JCI) : Connecteur pour un capteur d’intrusion du boîtier.
4. Front Audio (JAUD) : Connecteur pour les prises audio du panneau avant.
5. Addressable V2 RGB LED connector (JARGB_V2) : Chaque port supporte jusqu’à 180 LED RGB adressables individuellement : Puissance maximale de 3A (5V).
6. RGB LED connector (JRGB) : Connecteur pour les LED RGB non adressables.
7. TPM pin header (Support TPM 2.0) : Connecteur pour un module de plateforme sécurisée TPM 2.0, utile pour des fonctions de sécurité avancées.
8. USB 2.0 ports : Connecteurs internes pour les ports USB 2.0.
9. USB 5Gbps Type A ports : Connecteurs internes pour des ports USB 3.2 Gen 1.
10. USB 20Gbps Type C port : Connecteur interne pour un port USB Type C, offrant des vitesses de transfert élevées.

Ces connecteurs permettent une grande flexibilité pour les utilisateurs cherchant à construire un système personnalisé, que ce soit pour un refroidissement optimisé, une configuration RGB, ou des options de connectivité avancées comme le Thunderbolt 5 et l’USB Type-C à 20 Gbps.

Test MSI MAG Z890 TOMAHAWK WIFI avec U9 285K

Config de test

• Intel Core Ultra 9 285K
• SSD Corsair MP700 PRO SE PCIE 5.0 ( pour test vitesse)
• AIO : Ryujin III 360 aRGB Extreme
• G.Skill F5-8200C4052G24GX2-TZ5CK 2×24 Go CKD CUDIMM
• Windows 11 23H2 Build 22631.4317 sur SSD WD Black S850X 1 To
• Boitier Kompcase Magnus II
• Alimentation : DeepCool PX-P 1300W Platinum

Fréquences et Performances du Core Ultra 9 285K

Pour tester les performances de la MAG Z890 TOMAHAWK WIFI avec le processeur Core Ultra 9 285K, nous avons d’abord vérifié si les fréquences annoncées par Intel étaient bien respectées. Pour cela, nous avons utilisé Cinebench R23, en réalisant un bench en single core, puis en multi core. Cela permet d’évaluer la fréquence atteinte et de la comparer aux spécifications officielles.

Rappelons que la fréquence Boost varie en fonction des processeurs. Intel précise que la fréquence Max Turbo est la fréquence maximale atteignable par un seul cœur du processeur lors d’une charge single core. Celle-ci peut fluctuer en fonction de plusieurs facteurs : charge, système de refroidissement, et température du processeur. Il est important de garder cette notion en tête lors de l’analyse.

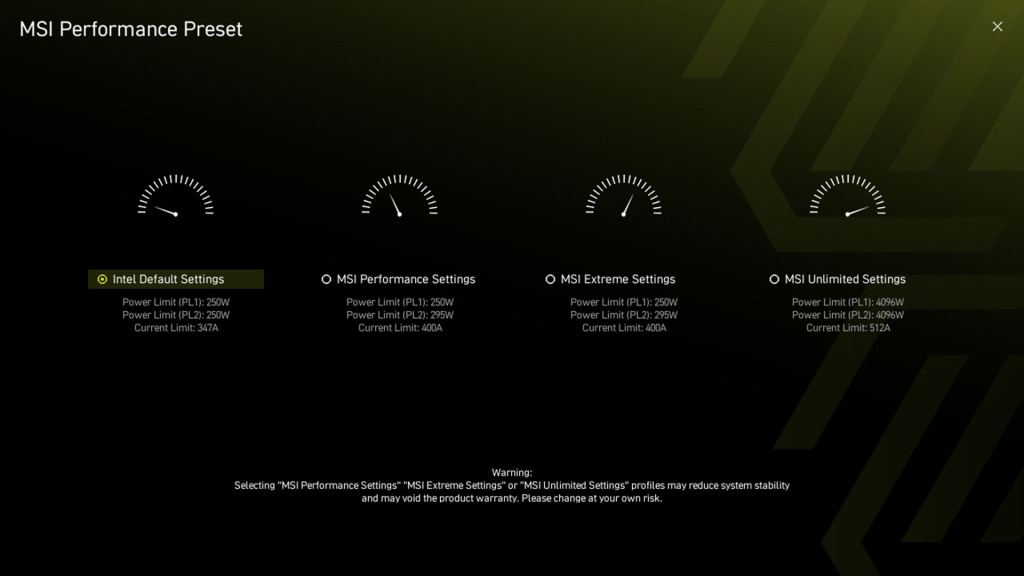

Nous avons configuré le BIOS sur le profil « Intel Default Settings Performance » et activé le profil XMP I, suivant ainsi les recommandations d’Intel pour ce test.

Test du Core Ultra 9 285K

Nous avons ensuite lancé un bench en single core avec Cinebench R23 pour observer les fréquences, températures, cœurs actifs, et consommation. La fréquence de 5700 MHz a été atteinte sur un cœur, à une température de 53 °C.

Lors du test en multi-core, tous les cœurs ont été sollicités. Les P-Cores Lion Cove ont atteint 5400 MHz tandis que les E-Cores Skymont ont atteint 4600 MHz, ce qui est conforme aux attentes. La consommation relevée était de 238 watts, et la température atteint 76 °C. Le score Cinebench R23 obtenu est cohérent avec les performances attendues pour cette configuration.

Score Cinebench R23

Vitesses de Lecture/Écriture SSD PCIe 5.0

Pour ce test nous avons fait appel au Corsair MP700 PRO SE 2 To. Le SSD Corsair MP700 PRO SE a été monté sur l’unique port PCIe 5.0 directement alimenté par le CPU. L’installation a été particulièrement rapide, grâce à l’ingéniosité du système sans outils proposé par MSI.

Avec CrystalDiskMark, nous avons relevé une vitesse de lecture séquentielle atteignant 12 114 MB/s et une vitesse d’écriture séquentielle culminant à 12 397 MB/s, restant en deçà des spécifications du fabricant (jusqu’à 14 000 MB/s pour la lecture).

Lors de nos récents tests sur les cartes X870E, les performances ont été supérieures, dépassant même les attentes du fabricant. Cela soulève la question de la bande passante gérée par le CPU Core Ultra 285K. Nous vérifierons ce point lors de nos prochains tests pour déterminer s’il s’agit d’une limitation du CPU ou d’un éventuel problème de qualité de la carte mère.

Bien que nous n’ayons pas constaté de dégradation significative des performances comme sur la X870E Carbon, les températures ont néanmoins atteint 81 °C, frôlant ainsi le seuil de throttling. Cette température confirme nos doutes concernant l’épaisseur du dissipateur, qui nous semblait insuffisante pour un SSD PCIe 5.0.

AIDA64 Cache & Mémoire DDR5

Les résultats de ce test mémoire et cache sur l’Intel Core Ultra 9 285K ont été capricieux, mais après plusieurs essais, nous avons finalement obtenu un score cohérent.

L’architecture multi-chip d’Arrow Lake, où le contrôleur mémoire est séparé du processeur principal, augmente légèrement la latence. Résultat : un accès à la mémoire un peu plus lent (latence) que les générations précédentes, atteignant environ 90 ns. C’est plus que ce qu’on attendrait d’un kit DDR5-8200…

En revanche, Intel a optimisé les différents niveaux de cache de ce processeur pour compenser. Les caches sont des petites mémoires ultrarapides directement intégrées dans le processeur, et leur fonction est de stocker temporairement les données les plus utilisées pour éviter de retourner constamment dans la mémoire principale.

Grâce à une augmentation de la taille du cache L1 et à une gestion améliorée du cache L2, les données les plus fréquemment demandées sont accessibles plus rapidement, offrant une latence plus faible. De plus, l’architecture Arrow Lake utilise des cœurs d’efficacité appelés E-cores pour les tâches moins gourmandes. Ces cœurs bénéficient d’une amélioration qui leur permet de communiquer entre eux sans passer par le circuit de communication traditionnel (le bus en anneau), ce qui réduit encore la latence et améliore l’efficacité du traitement en multicœur.

Geekbench 6

Sous Geekbench 6, les résultats montrent une différence notable de performance pour le Core Ultra 9 285K entre la carte MSI MAG Z890 Tomahawk WiFi et la ROG Z890 Hero dans Geekbench 6 :

• Score Single-Core : 3264 (MSI MAG Z890 Tomahawk) contre 3442 (ROG Z890 Hero)
• Score Multi-Core : 20471 (MSI MAG Z890 Tomahawk) contre 22343 (ROG Z890 Hero)

Ces écarts, surtout en multi-core, indiquent que la ROG Z890 Hero parvient à mieux exploiter le potentiel du processeur. Plusieurs facteurs peuvent expliquer cette différence :

Optimisation BIOS : ASUS a une longue tradition d’optimisations avancées pour ses BIOS, ce qui peut influencer la gestion des fréquences et des ressources du CPU.

Conception de l’alimentation (VRM) : La Hero, souvent mieux équipée pour supporter de fortes charges, permet au CPU de maintenir des fréquences plus élevées sous stress.

Overclocking avec la MSI MAG Z890 TOMAHAWK WIFI

La MSI MAG Z890 TOMAHAWK WIFI offre des options avancées d’overclocking pour maximiser les performances de votre processeur Intel Arrow Lake. Voici un guide rapide basé sur les fonctionnalités clés disponibles sur cette carte :

Accéder aux Réglages d’Overclocking

1. Mode Expert : Dans le BIOS, activez le Mode Expert depuis l’onglet Overclocking pour obtenir des options de réglage fines.
2. P-Core et E-Core Ratios : Ajustez directement les ratios P-Core et E-Core pour définir les fréquences souhaitées. Selon les recommandations de MSI OC LAB, Les P-Cores peuvent être augmentés jusqu’à un multiplicateur de 58x, tandis que les E-Cores peuvent monter jusqu’à 51x, offrant une flexibilité importante pour les charges de travail multi-threadées et single-thread.

Paramètres de Tensions et Fréquences

1. VCore CPU : La tension du cœur du CPU peut être ajustée entre 1,1V et 1,55V, avec une limite maximale de 1,65V pour des fréquences élevées.
2. BCLK : Ajustez la fréquence du BCLK jusqu’à 115 MHz pour le CPU ou 130 MHz pour le SOC, selon les besoins en performances. Le paramètre BCLK asynchrone permet de modifier séparément les fréquences de calcul et de mémoire pour un meilleur contrôle de la stabilité.
3. NGU Ratio : Le réglage de l’overclocking du fabric (NGU) impacte la latence et la bande passante de la mémoire, offrant une flexibilité avec un ratio entre 22x et 35x.

Overclocking de la Mémoire

• Mode IMC Gear2/Gear4 : Pour des fréquences élevées, le BIOS supporte le mode Gear2 jusqu’à 9000 MT/s et au-delà pour Gear4, avec des voltages ajustables (VCCSA autour de 1.15-1.3V).
• Memory Try It : Utilisez le profil Memory Try It pour des options prédéfinies d’overclocking faciles et rapides. En cas d’échec, des codes de débogage sont fournis pour diagnostiquer les problèmes courants, comme les tensions insuffisantes ou les ratios inadaptés.

Ces réglages permettent de tirer le meilleur parti de la MAG Z890 TOMAHAWK WIFI tout en gardant une stabilité optimisée, selon les limites de votre système et la gestion thermique de la carte.

Pour optimiser les performances du processeur sur la MSI MAG Z890 TOMAHAWK WIFI, nous avons utilisé les options suivantes pour ajuster les fréquences et tensions de manière spécifique.

Mode Game Boost

En activant le mode Game Boost, un offset positif de +2 sur les E-Cores, les poussant ainsi à 4,8 GHz, peut être automatiquement appliqué pour un gain rapide de performances. Ce mode est pratique pour un overclocking simple sans ajustement manuel avancé, bien que nous ayons personnalisé ces paramètres pour un réglage plus précis.

Overclocking CPU

En ce qui nous concerne, nous avons suivi la méthode simple d’oc manuel dans le bios via l’option offset.

• Offset des P-Cores : Un offset positif de +2 a été appliqué aux P-Cores, permettant de pousser la fréquence à 5,6 GHz sur tous les cœurs (all-core). Ce réglage offre un bon compromis entre performance et stabilité en augmentant la fréquence sans excéder les limites thermiques du processeur.

• Offset des E-Cores : Pour les E-Cores, nous avons appliqué un offset de +2, ce qui les amène à une fréquence de 4,8 GHz. Cela améliore leur réactivité dans les tâches multi-threadées tout en maintenant une faible consommation énergétique, une caractéristique typique des E-Cores.
• VCore avec Offset : Pour soutenir ces fréquences élevées, nous avons sélectionné un offset positif pour le VCore. Ce choix permet d’augmenter progressivement la tension en fonction de la charge CPU, assurant stabilité et sécurité thermique.

Le score CB R23 passe de 42 721 points en mode stock à 44 503 points en mode OC.

Overcloking DDR5

Pour la partie overclocking de la RAM, nous avons pu valider les capacités de la MSI MAG Z890 Tomahawk WiFi en réussissant à démarrer et effectuer des benchmarks avec un kit G.Skill DDR5-8200 CKD en utilisant le profil XMP comme nous l’avons vu plus haut. Cela confirme la prise en charge de la technologie CUDIMM et les fréquences élevées sur cette carte.

En explorant davantage avec l’option « Try It » de MSI, nous avons même pu pousser la RAM à 9066 MHz en mode Gear 4. Bien que le PC ait booté sans problème, les caprices de performance de la mémoire sont revenus, comme on peut le constater dans les scores fluctuants d’AIDA64 et de Geekbench 3.

Les options d’overclocking offertes par MSI sont impressionnantes, permettant d’atteindre rapidement des fréquences élevées sans trop de complications.

Cependant, les scores décevants en benchmark semblent indiquer un souci logiciel. Il est probable qu’un BIOS encore jeune et une compatibilité limitée d’AIDA64 avec cette génération expliquent ces résultats mitigés.

Conclusion : Notre avis sur la MSI MAG Z890 Tomahawk WiFi

[Test] MSI MAG Z890 TOMAHAWK WIFI

Conclusion

Dotée du socket LGA 1851, cette carte est prête à accueillir les derniers processeurs Intel Core Ultra de la série 200S, tout en restant compatible avec des générations futures comme Panther Lake. Cela garantit non seulement des performances de pointe pour les tâches exigeantes, mais aussi une bonne évolutivité pour les utilisateurs souhaitant garder leur configuration à jour dans les années à venir.

La MAG Z890 Tomahawk WiFi intègre des technologies de pointe comme le PCIe 5.0 pour les cartes graphiques et SSD, ainsi que la mémoire DDR5 CUDIMM pour des performances maximales en bande passante. Avec 16+1+1 phases d’alimentation et une conception thermique optimisée, elle offre une alimentation stable et une gestion efficace des températures, même en situation d'overclocking. Les utilisateurs bénéficieront ainsi de performances constantes, même lors de sessions de gaming intensives ou de tâches créatives exigeantes.

Côté connectivité, elle se distingue par son Wi-Fi 7 intégré et son port Ethernet 5G, garantissant des connexions réseau rapides et fiables, idéales pour le gaming en ligne ou le streaming en haute résolution. Les deux ports Thunderbolt 4, capables de transférer jusqu'à 40 Gbps, élargissent encore les possibilités pour les créateurs de contenu et les utilisateurs de périphériques haute vitesse, comme les écrans 4K ou les disques durs externes rapides.

MSI a également mis l'accent sur la facilité d'installation et d'utilisation avec des fonctionnalités EZ DIY bien pensées. Les options comme le Q-Release pour un montage facile des SSD M.2, ou encore le système de fixation sans vis pour les SSD, simplifient le montage et la maintenance. Le Click BIOS X, doté de modes simplifiés et avancés, permet aux utilisateurs d'optimiser facilement leur système, que ce soit pour une utilisation basique ou un réglage fin de chaque composant.

En termes d’overclocking, la MAG Z890 Tomahawk WiFi se montre performante et polyvalente. Grâce aux options d’overclocking de la mémoire, comme l'outil "Try It" de MSI, nous avons pu atteindre des fréquences RAM de 9066 MHz, en mode Gear 4, confirmant la flexibilité et la puissance de la carte en matière d'optimisation de la mémoire.

Toutesfois, la MSI MAG Z890 Tomahawk WiFi présente quelques points faibles. L'overclocking RAM (XMP et manuel), bien que prometteur, reste instable avec des scores anormaux, probablement dus à une compatibilité limitée entre le BIOS et certains logiciels comme AIDA64. En comparaison avec des concurrentes comme la ROG Z890 Hero, ses performances sont légèrement en retrait, suggérant un étage d’alimentation qui ne tire pas toujours pleinement parti du processeur sous forte charge. La qualité audio est correcte mais pourrait décevoir les audiophiles exigeants. Enfin, la vitesse du SSD en lecture était en deçà par rapport à d'autres cartes testées et son dissipateur SSD montre ses limites avec les SSD PCIe 5.0, atteignant 81°C lors de nos tests, ce qui peut provoquer du throttling en usage intensif.

Proposée à 379,99 €, la MSI MAG Z890 Tomahawk WiFi marque un nouveau jalon dans la gamme Tomahawk, célèbre pour son équilibre entre performances et prix attractif. C'est une carte mère solide et bien équilibrée, qui répond aux attentes des gamers et des créateurs de contenu en offrant un compromis idéal entre puissance, fonctionnalités avancées, et prix compétitif. Nous la recommandons vivement.

Qualité / Finition

8.3

Refroidissement actif & passif

8.5

Connectivité

8.1

Capacité de stockage

7.7

Prix

8.2

Capacité d'Overcloking

7.5

Note des lecteurs0 Note

0

Points forts

Support PCIe 5.0 pour les cartes graphiques et SSD

Connectivité avancée : Wi-Fi 7, Ethernet 5G, Thunderbolt 4

Conception thermique efficace et étage d'alimentation correcte (16+1+1)

Fonctions EZ DIY pour une installation facilitée

Bios amélioré

Points faibles

Instabilité des scores en overclocking RAM

Dissipateur SSD limité pour les SSD PCIe 5.0, risque de throttling

Performances légèrement inférieures à certaines concurrentes dans les tests multi-core

Qualité audio correcte mais pouvant décevoir les audiophiles

Vitesse de lecture du SSD PCIe 5.0 inférieure aux spécifications constructeur

8
